Обзор блока питания ASUS ROG STRIX 750W Gold Aura Edition: мощность + дизайн + тишина

В настоящее время системный блок для многих стал не только рабочим инструментом, но и полноценным украшением интерьера. Этому способствуют прозрачные боковины корпусов и наличие самых разных комплектующих с подсветкой. Конечно, блоки питания – не исключение.

Примером тому является линейка ASUS ROG STRIX Gold Aura Edition, которая включает в себя модели мощностью 750, 850, 1000 и 1200 Вт. В данном материале мы расскажем о самом молодом ее представителе, блоке питания ASUS ROG STRIX 750W Gold Aura Edition. Помимо свечения, он также может похвастаться уже более привычными для источников из линейки ASUS ROG STRIX преимуществами, о которых (и не только) расскажем далее.

Спецификация

Модель	ASUS ROG STRIX 750W Gold Aura Edition
Тип	ATX12V 3.0 / EPS12V
Номинальная мощность, Вт	750
Мощность по каналу +12В, Вт	750
Мощность линий +3,3В и +5В, Вт	120
Количество линий +12В	1
Максимальный ток канала +3,3В, А	22
Максимальный ток канала +5В, А	22
Максимальный ток канала +12В, А	62,5
Максимальный ток канала -12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	50 – 60
Входящий ток, А	5 – 10
КПД, %	≥92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	3 (6+2-контактный)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	Да
Подсветка	ASUS AURA SYNC
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Два шарикоподшипника (Double Ball Bearing)
Защиты	SCP, OPP, OTP, OVP, OCP, UVP
Размеры (Д х Ш х В), мм	180 x 150 x 86 мм
Вес, кг	2,689
Гарантия, лет	10
Сайт производителя	ASUS ROG
Страница продукта	ASUS ROG STRIX 750W Gold Aura Edition

Упаковка и комплект поставки

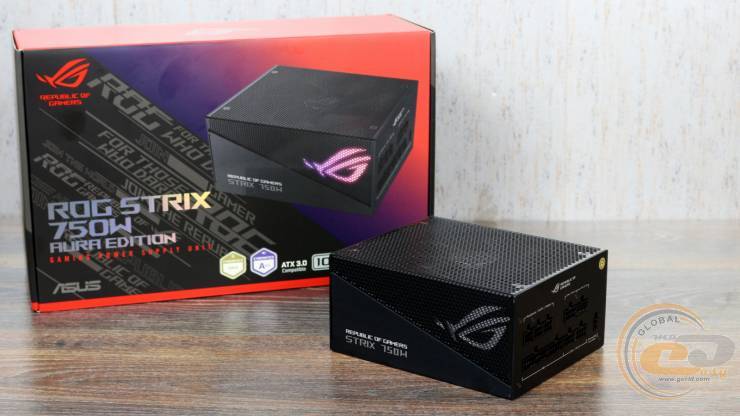

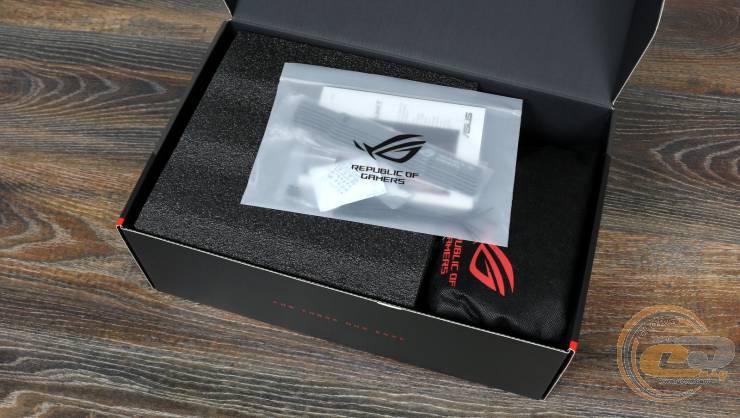

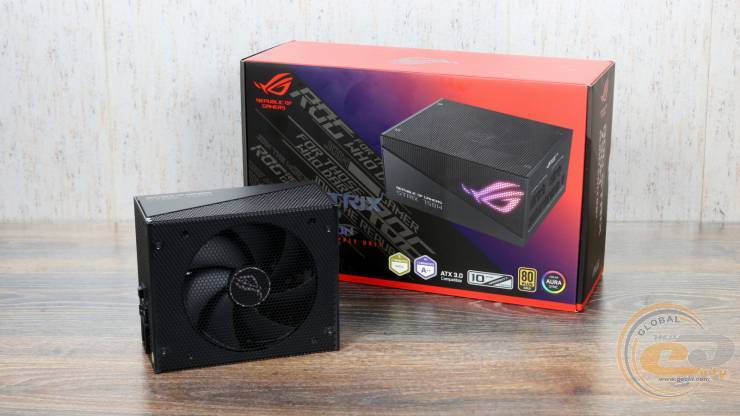

Коробка прекрасно справляется со своими ключевыми обязанностями — сообщает достаточно информации о помещенном в нее устройстве и обеспечивает его сохранность во время транспортировки.

Последнему способствуют и мягкие вставки вокруг БП. Сопутствующая комплектация разложена очень аккуратно – кабели помещены в чехол, а более мелкие компоненты находятся в конверте.

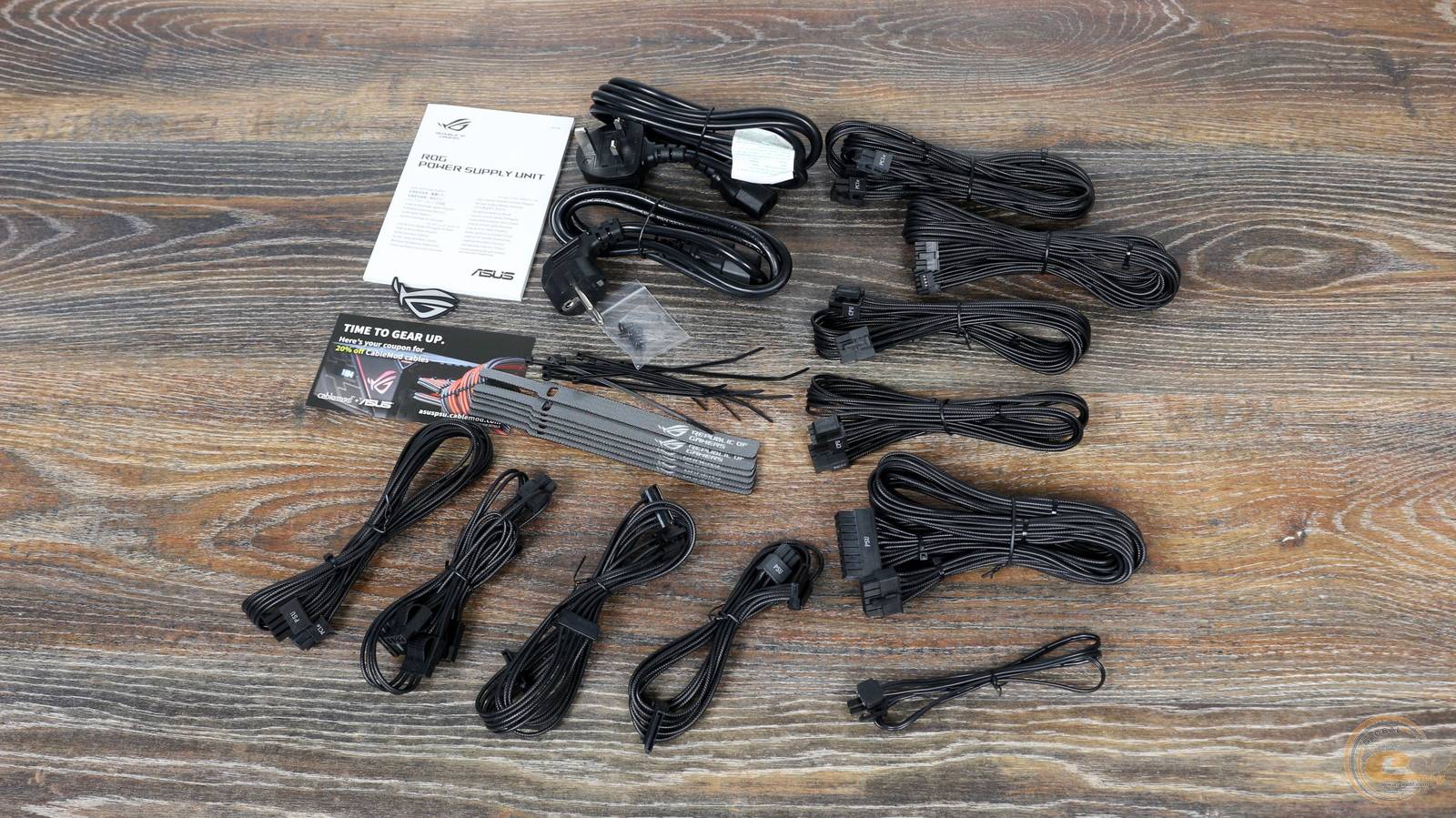

Вместе с ASUS ROG STRIX 750W Gold Aura Edition положили немало полезного и даже некоторые приятные бонусы:

• кабели питания для разных типов розеток;
• модульные кабели;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• магнитный логотип ASUS ROG;
• руководство пользователя;
• купон с скидкой 20% на кастомные модульные кабели CableMod.

Внешний вид

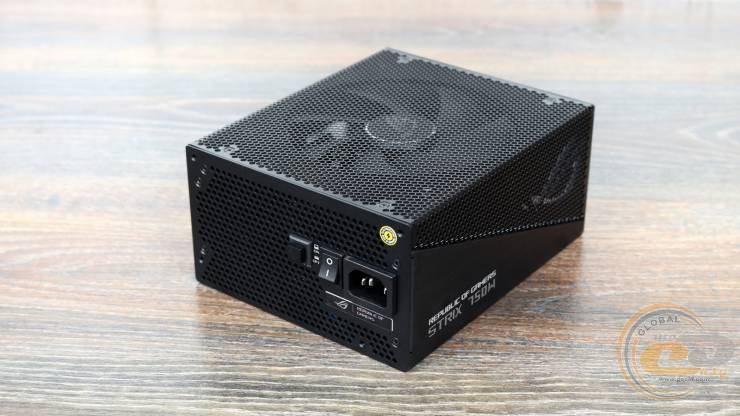

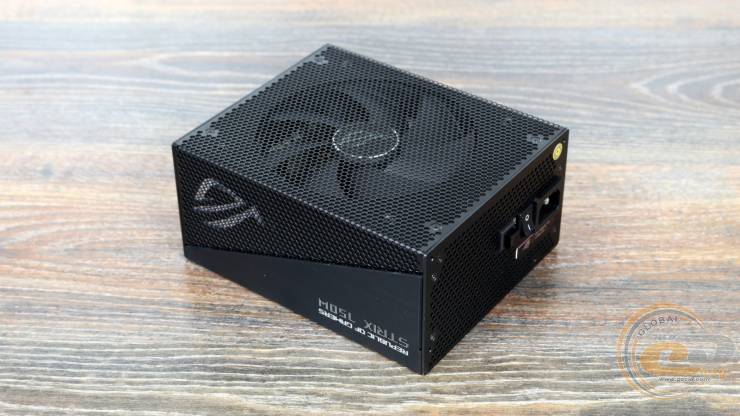

Облик новинки заметно отличается от моделей ASUS ROG Strix Gold без подсветки. Так вместо диагональных вырезов над вентилятором используется металлическая сетка, которая заходит и на боковые панели. Красные вставки и вовсе пропали, а вот длина устройства выросла со 160 до 180 мм. К тому же он еще довольно тяжелый — почти 2,7 кг. И это при том, что корпус блока выполнен не из стали, а из более лёгкого алюминия.

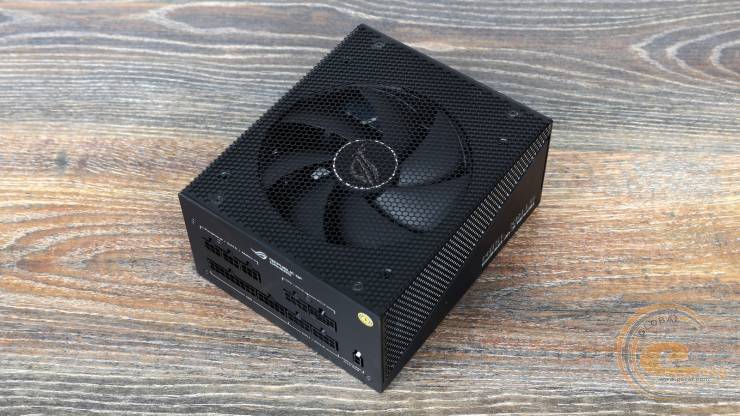

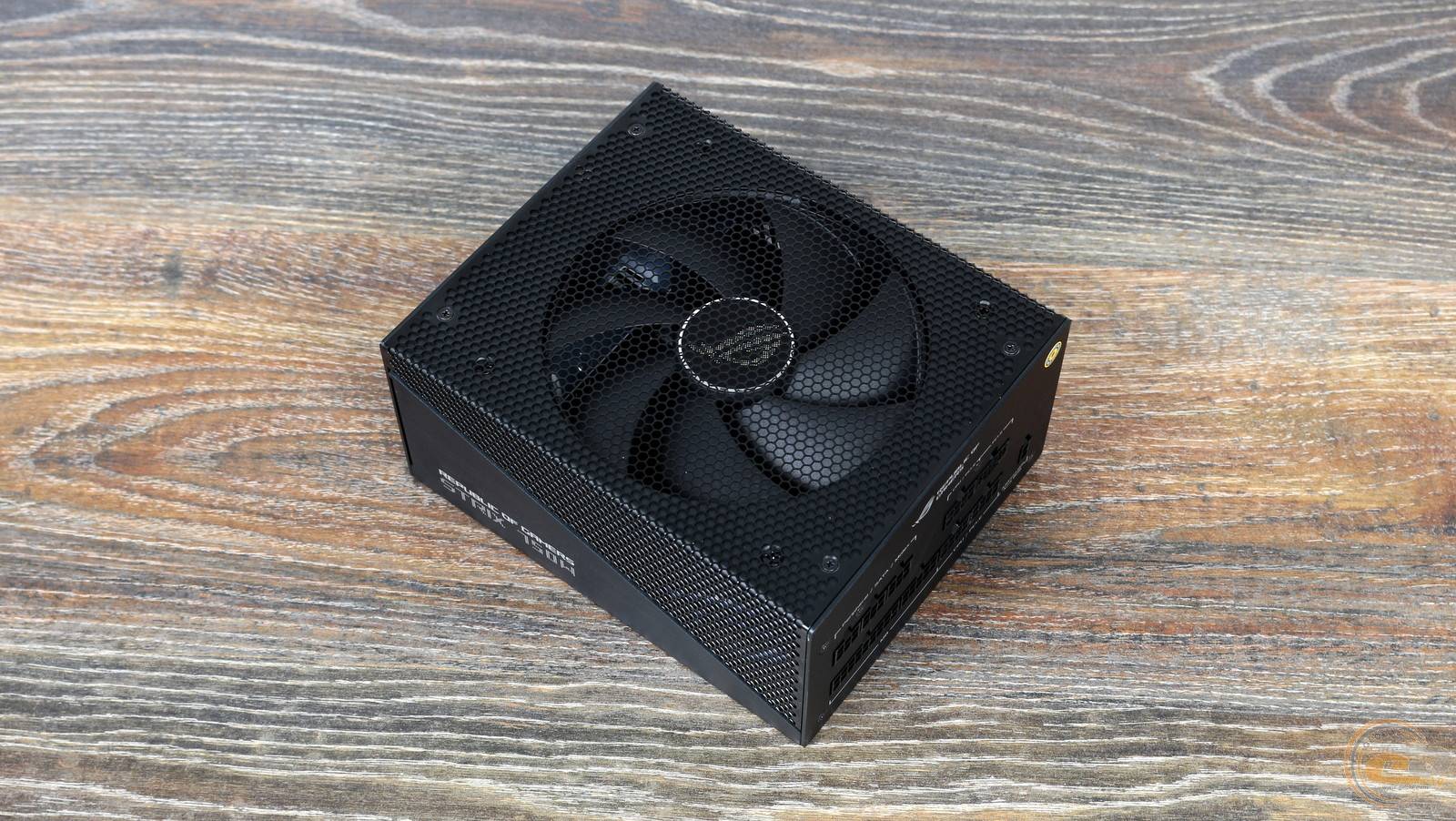

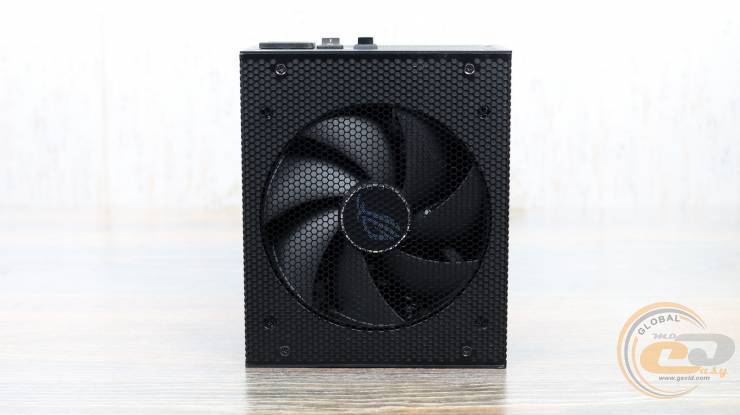

Вентилятор все так же представлен большой 135-мм моделью с фирменным логотипом. И, как мы привыкли видеть в различных устройствах данного производителя, лопасти пропеллера объединены кольцом. Данная технология называется ASUS Axial-tech Fan Design и должна увеличить давление воздуха, направленного на внутренние составляющие.

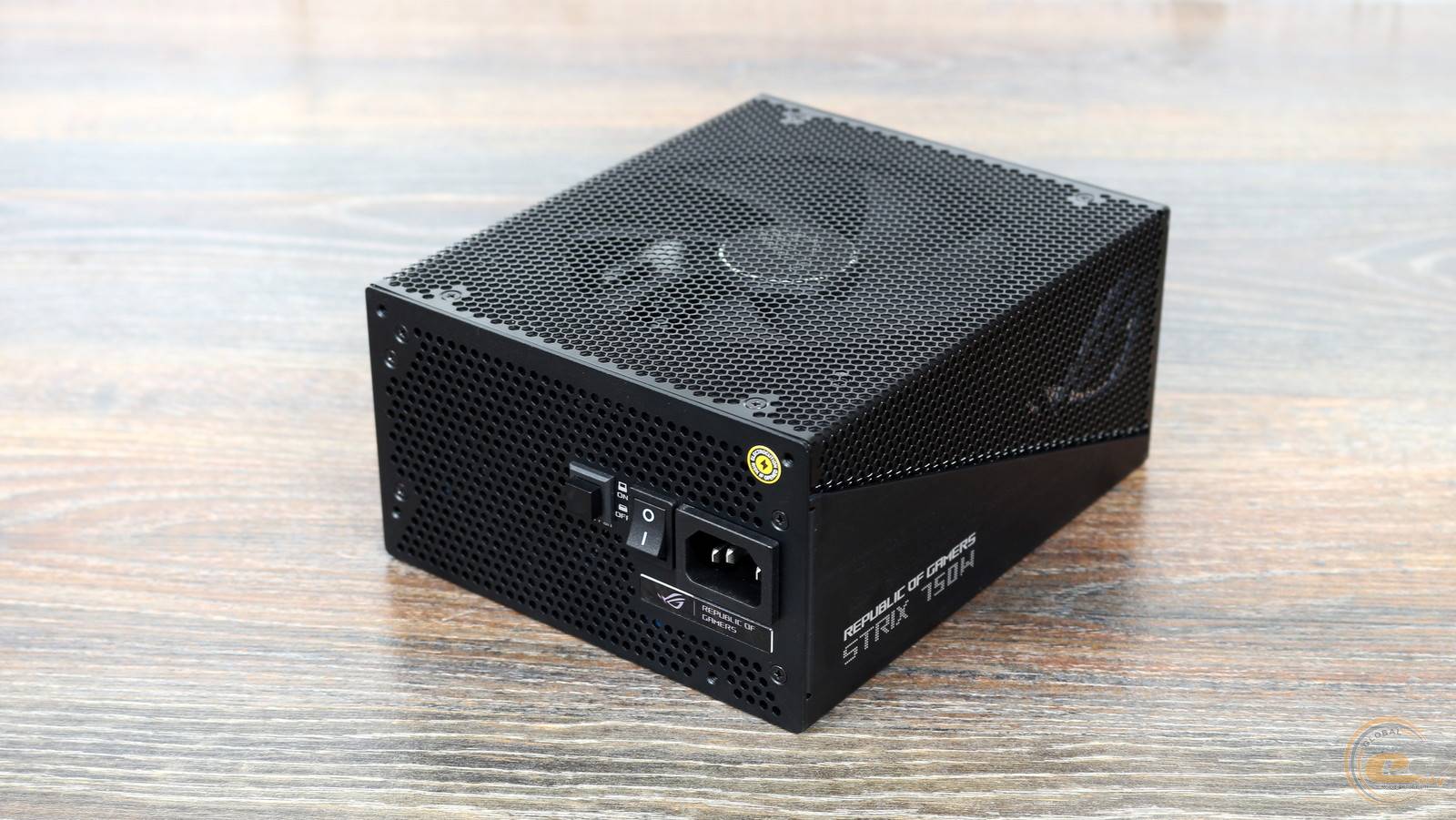

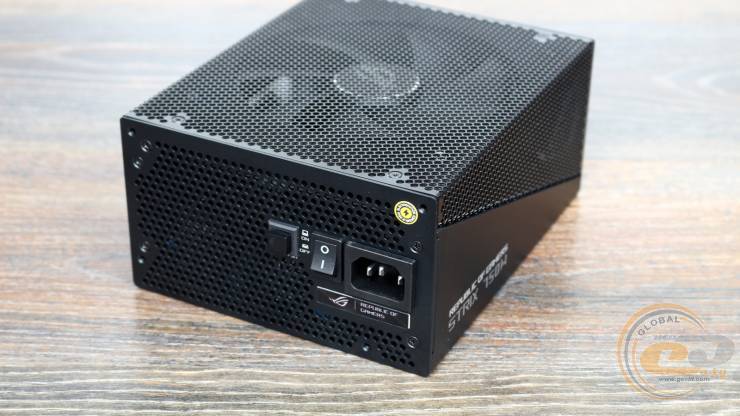

Тыл содержит привычные отверстия-соты, выключатель и разъем питания, которые дополнены не столь ординарным переключателем гибридного режима работы СО. Здесь же находится пломба сроком действия 10 лет с момента покупки устройства.

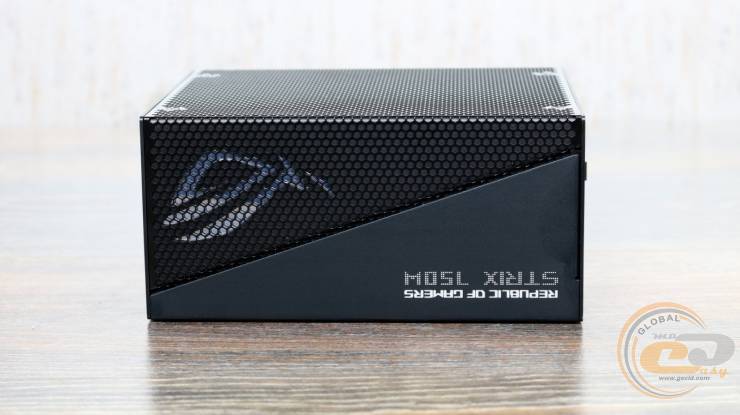

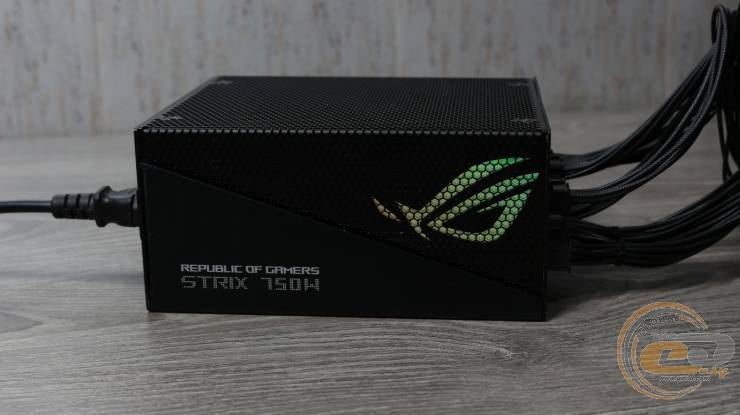

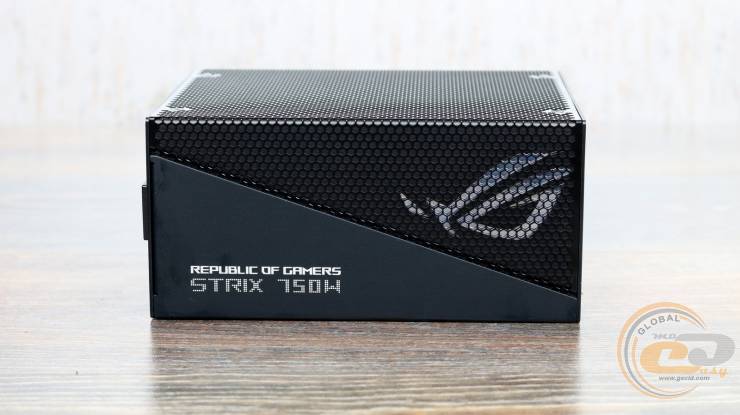

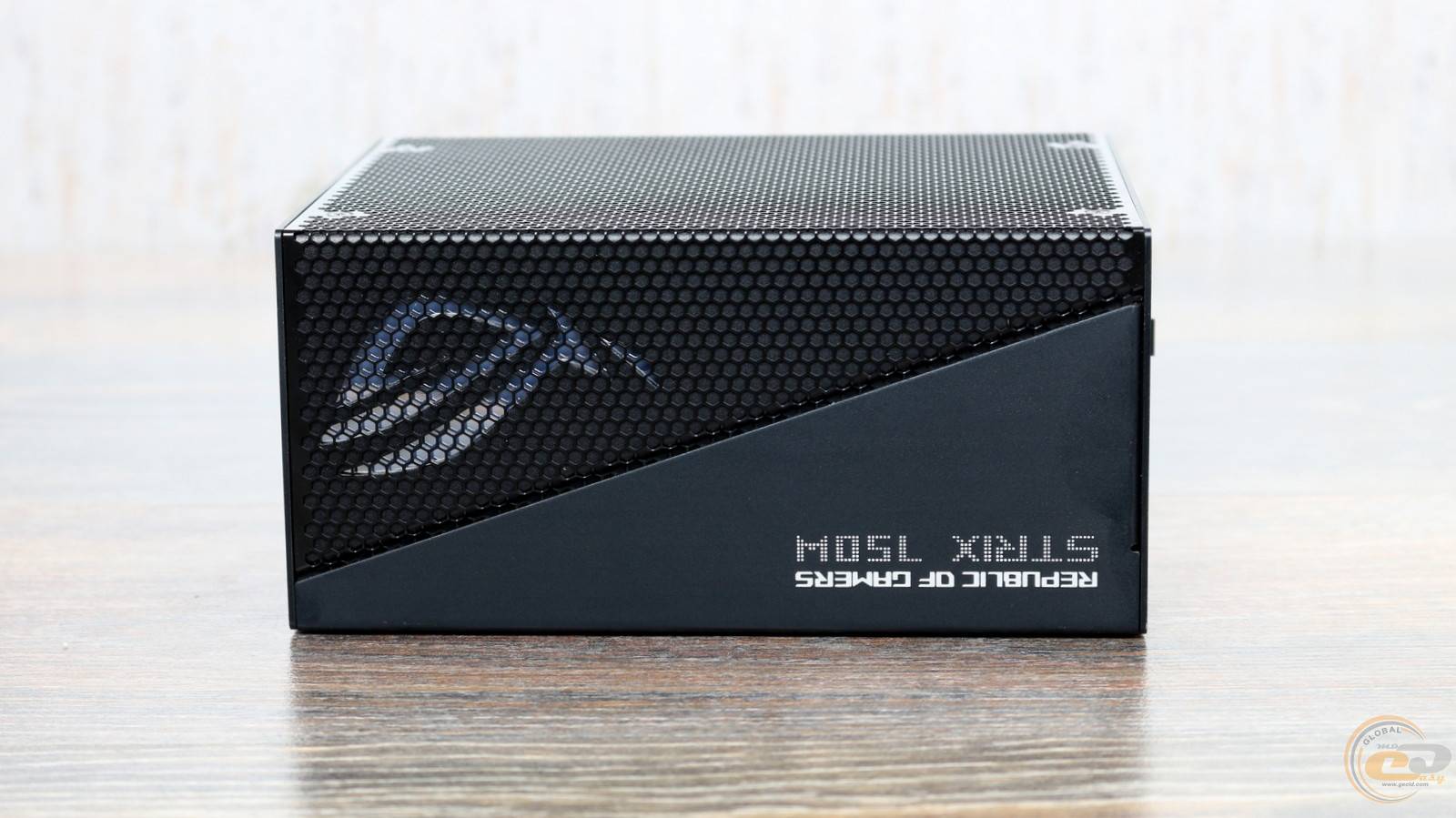

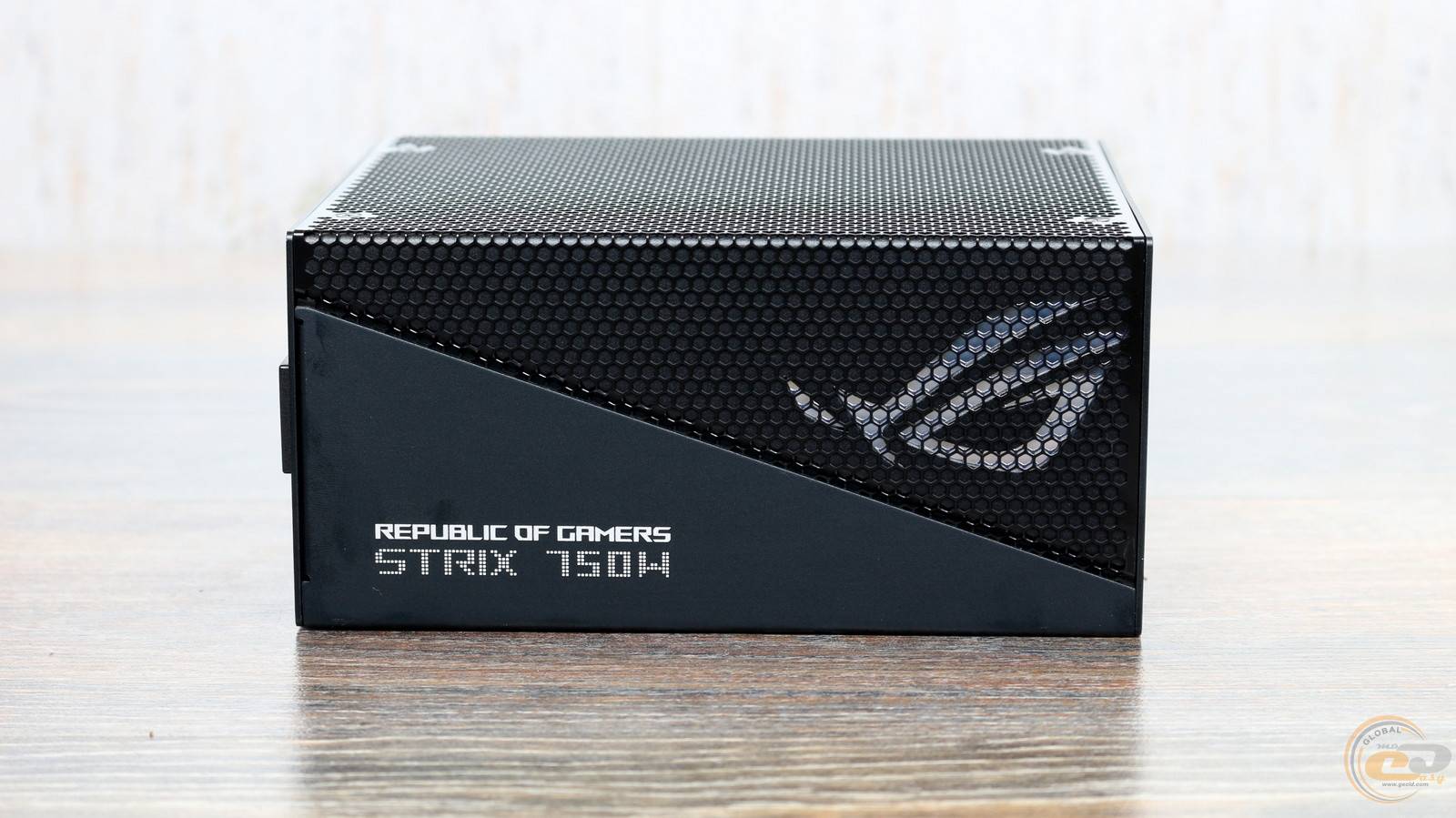

Боковины ASUS ROG STRIX 750W Gold Aura Edition очень похожи друг на друга. Под сеточкой расположены логотипы ASUS ROG с подсветкой, которые являются ключевым украшением устройства.

С помощью комплектного кабеля блок питания можно подсоединить к материнской плате с поддержкой технологии ASUS AURA Sync. Благодаря этому свечение логотипа можно синхронизировать с другими устройствами внутри системника.

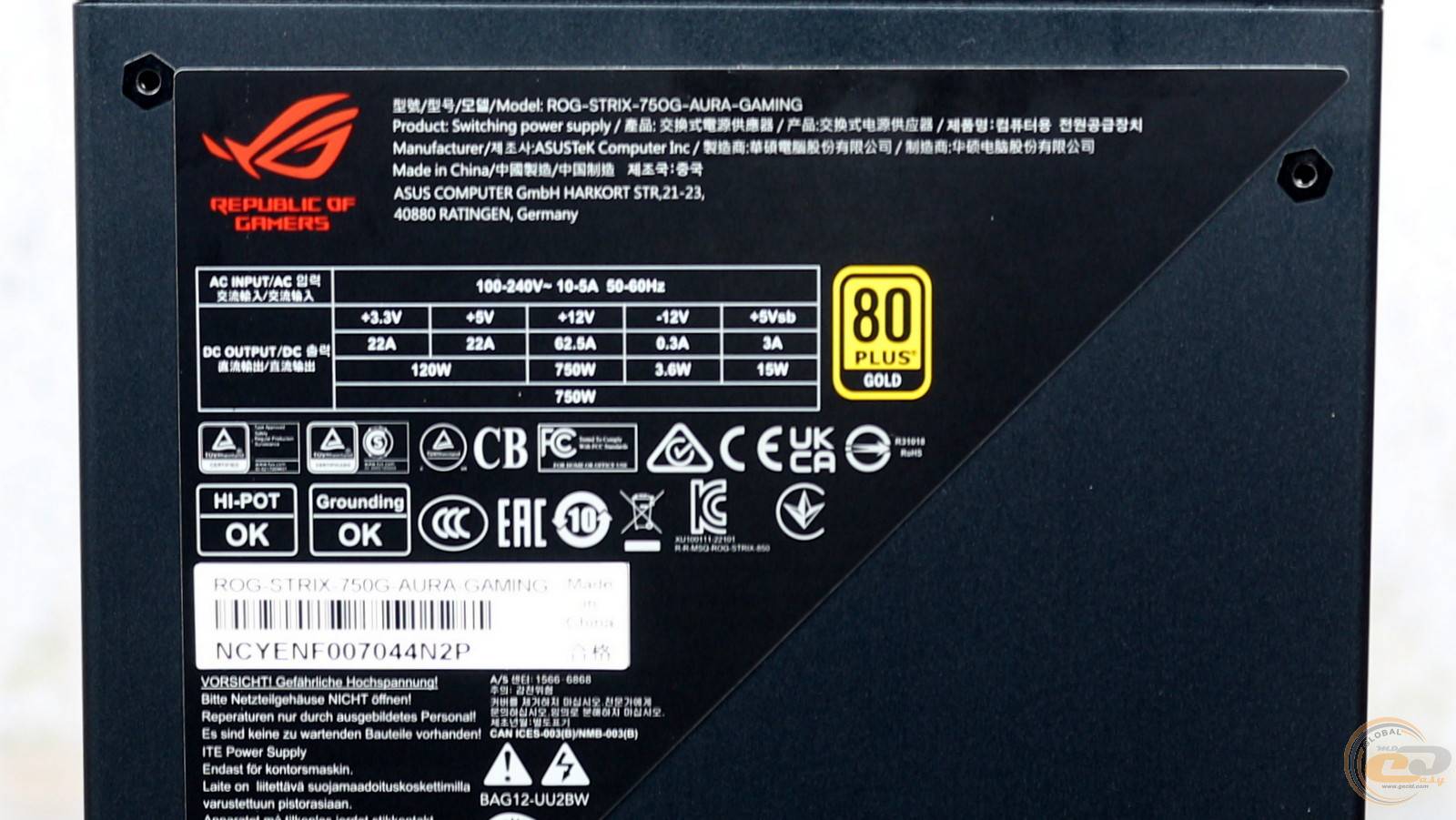

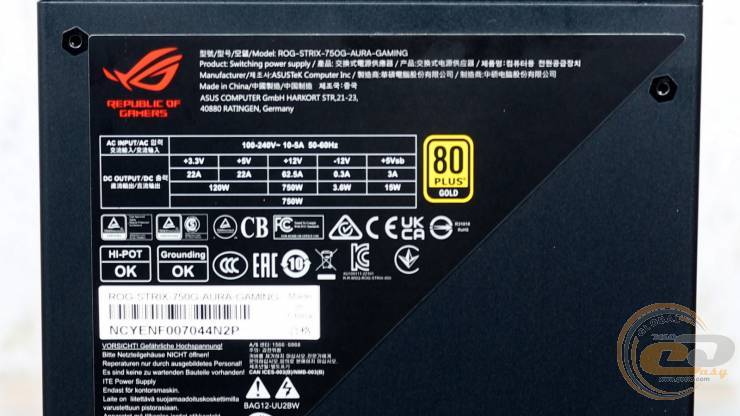

И, конечно, не обошлось без фирменной треугольной наклейки с электротехническими характеристиками.

Она информирует об использовании одной линии +12В мощностью 750 Вт, которая соответствует номинальной. Это уже указывает на применение в основе устройства современных DC-DC преобразователей. В то же время суммарная мощность младших +3,3В и +5В составляет вполне достаточные 120 Вт или до 22 А на канал.

А еще рядом расположена отметка о наличии сертификата энергоэффективности 80 PLUS Gold для сетей с широким диапазоном напряжений – от 100 до 240 В.

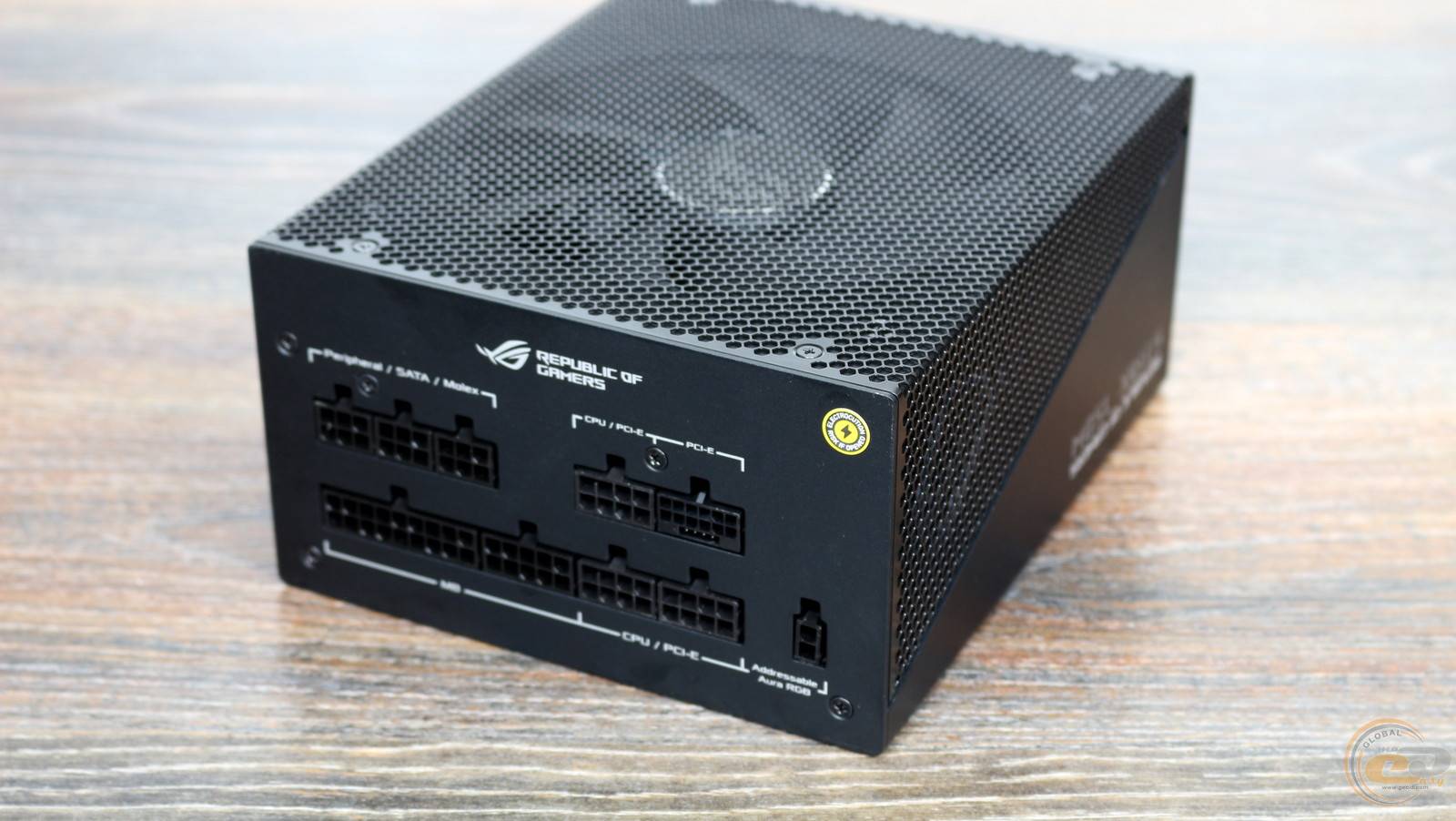

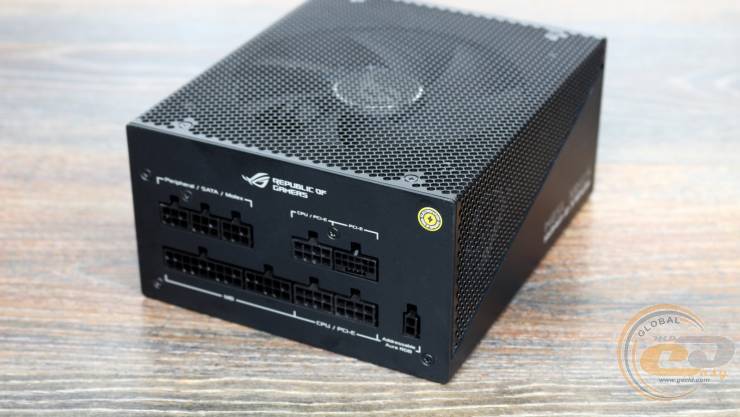

Все кабели ASUS ROG STRIX 750W Gold Aura Edition модульные и представлены круглыми проводами в тканевой обмотке. К сожалению, информация об их калибре не указана.

Полная конфигурация системы кабелей выглядит следующим образом:

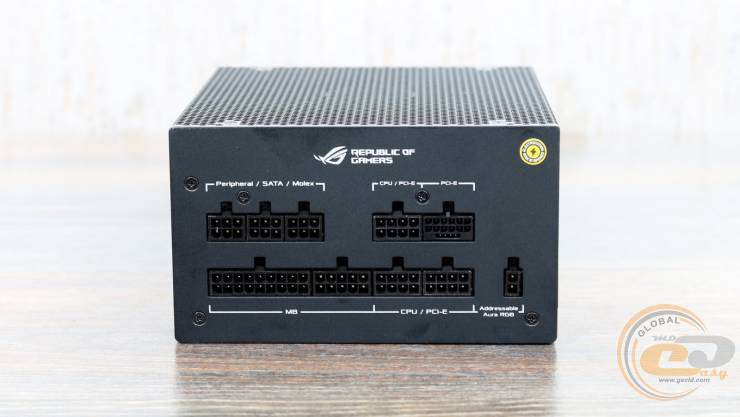

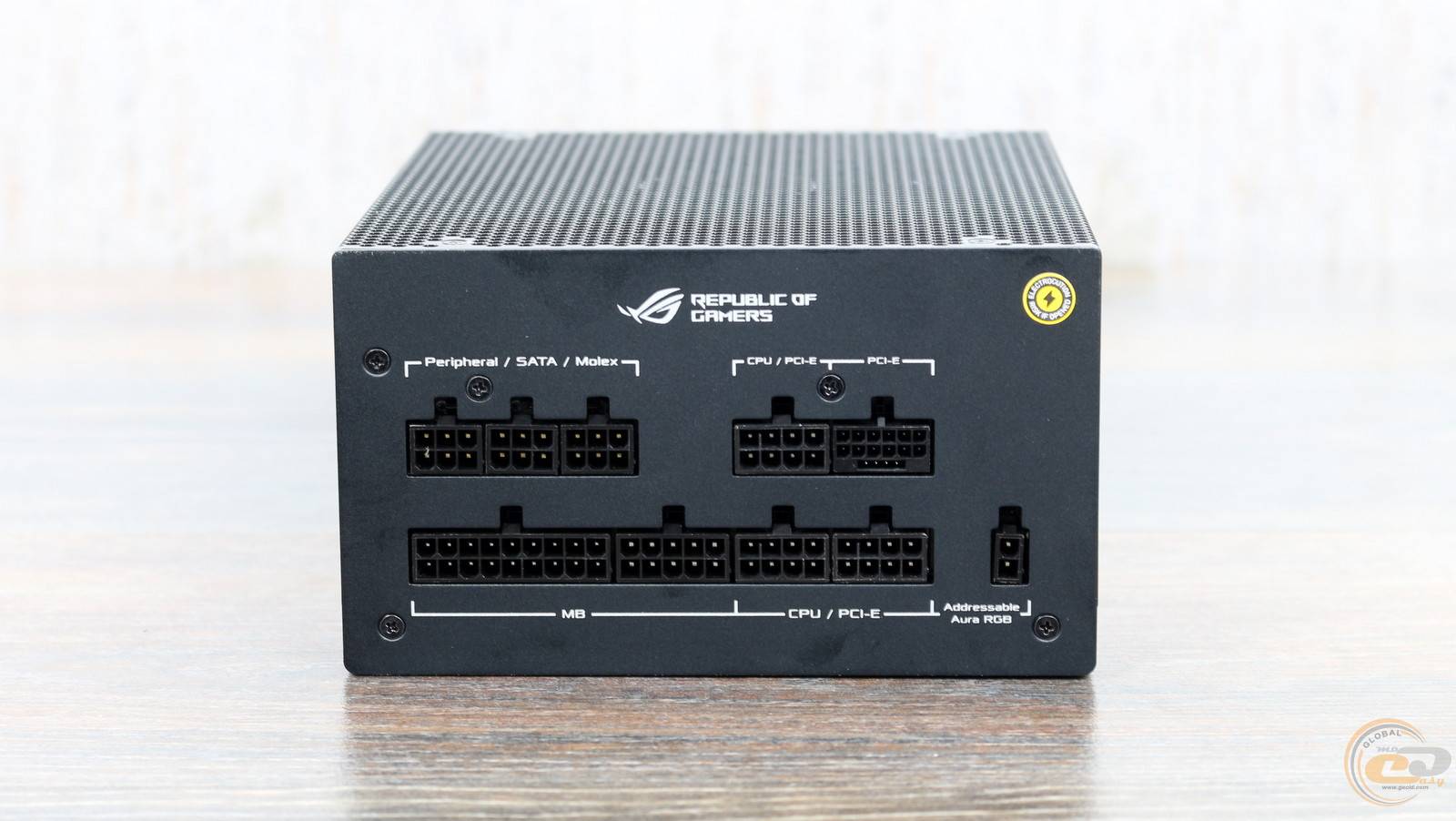

Основные коннекторы питания ASUS ROG STRIX 750W Gold Aura Edition представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Для подключения видеокарты в наличии три разъема PCIe в 6+2-контактном исполнении и один PCIe 5.0 (он же 12VHPWR). Для периферии же пять SATA и четыре PATA на трех отдельных кабелях. И также присутствует длинный 2-контактный провод для активации адресной RGB-подсветки.

Такого количества коннекторов вполне хватит для сборки ПК с любой топовой видеокартой и рядом дополнительных устройств. А для удобства пользователя на корпусе блока присутствуют подписи для корректного подключения кабелей.

Если же кому-то необходимо наличие четырех 6+2-контактных PCIe, тогда пригодятся модели данной линейки мощностью 1000 и 1200 Вт.

Внутреннее строение

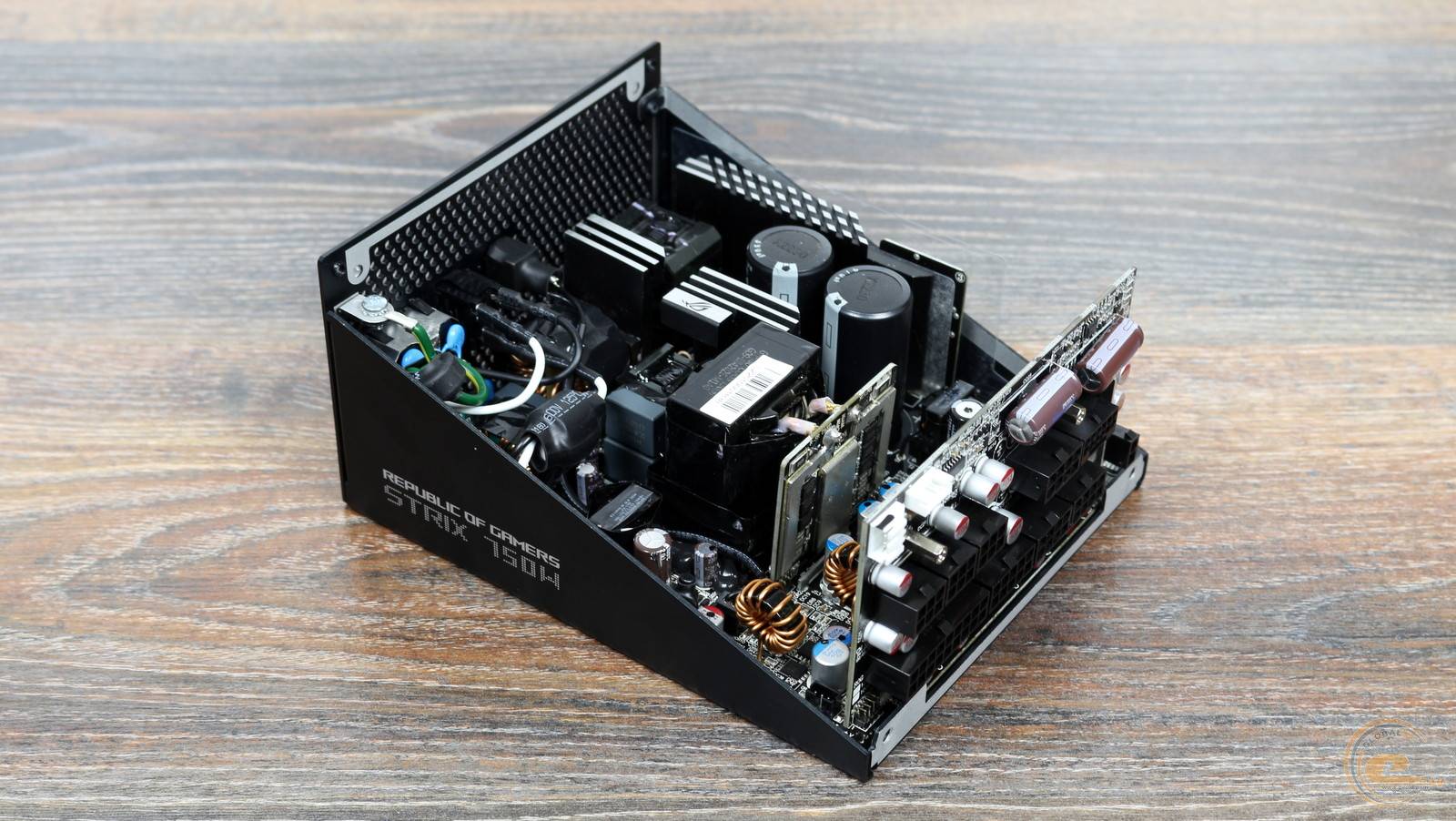

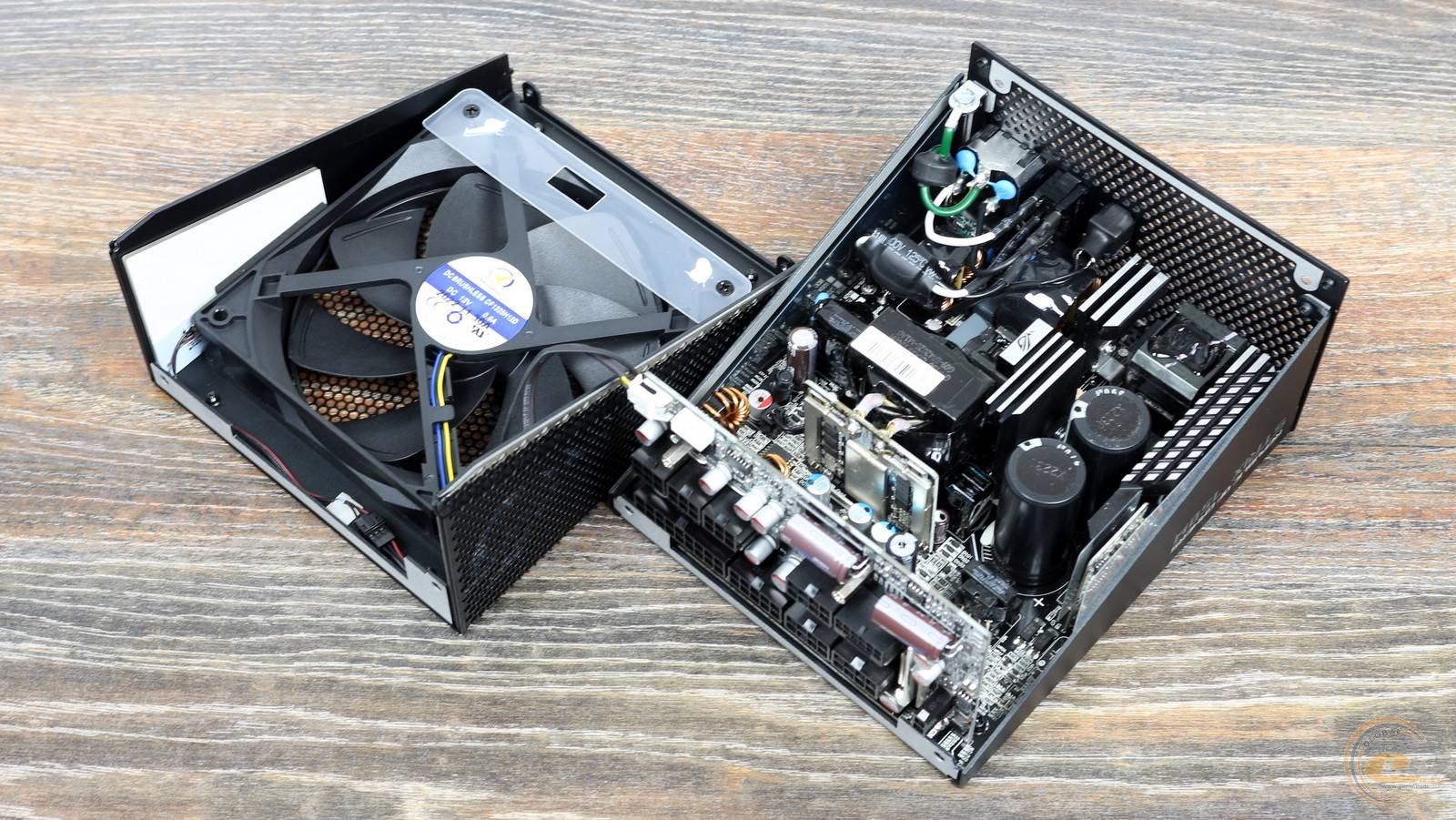

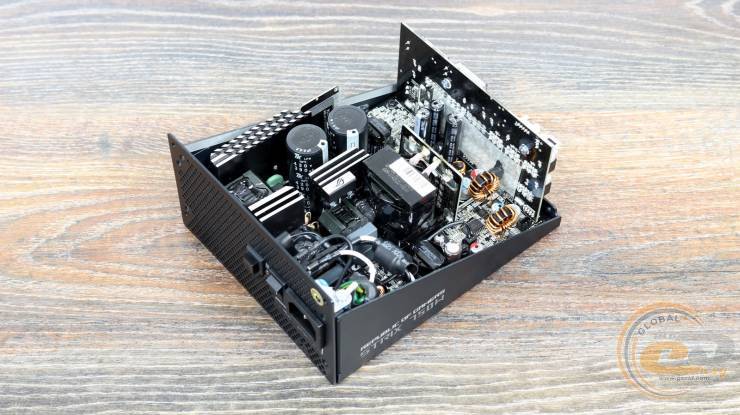

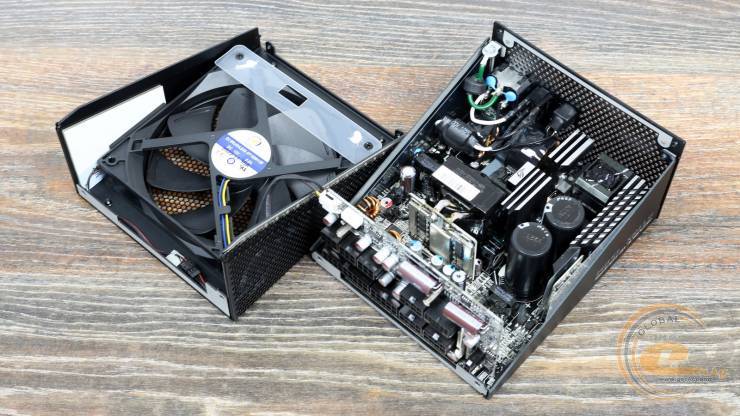

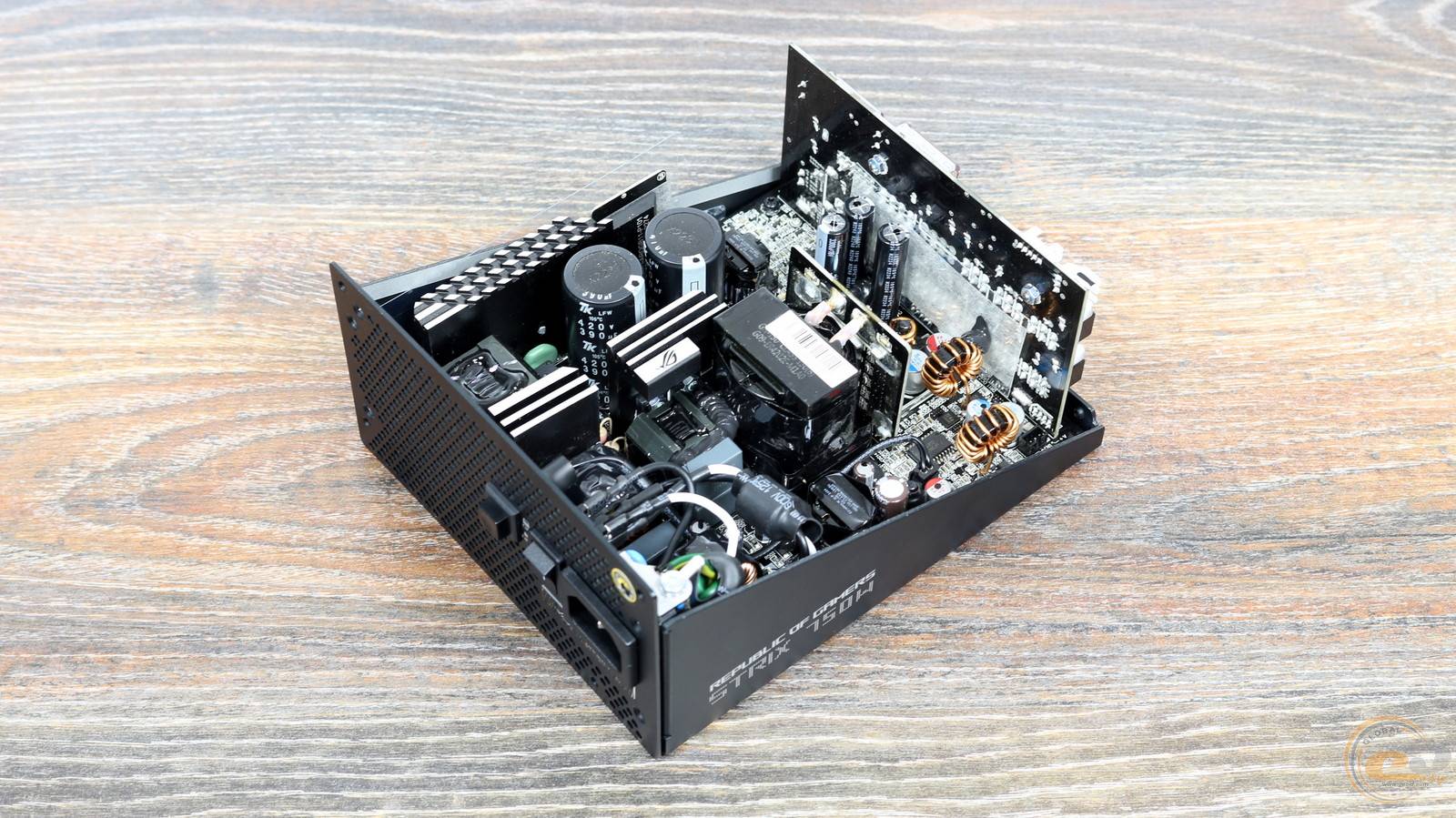

Теперь поговорим о том, что находится внутри устройства.

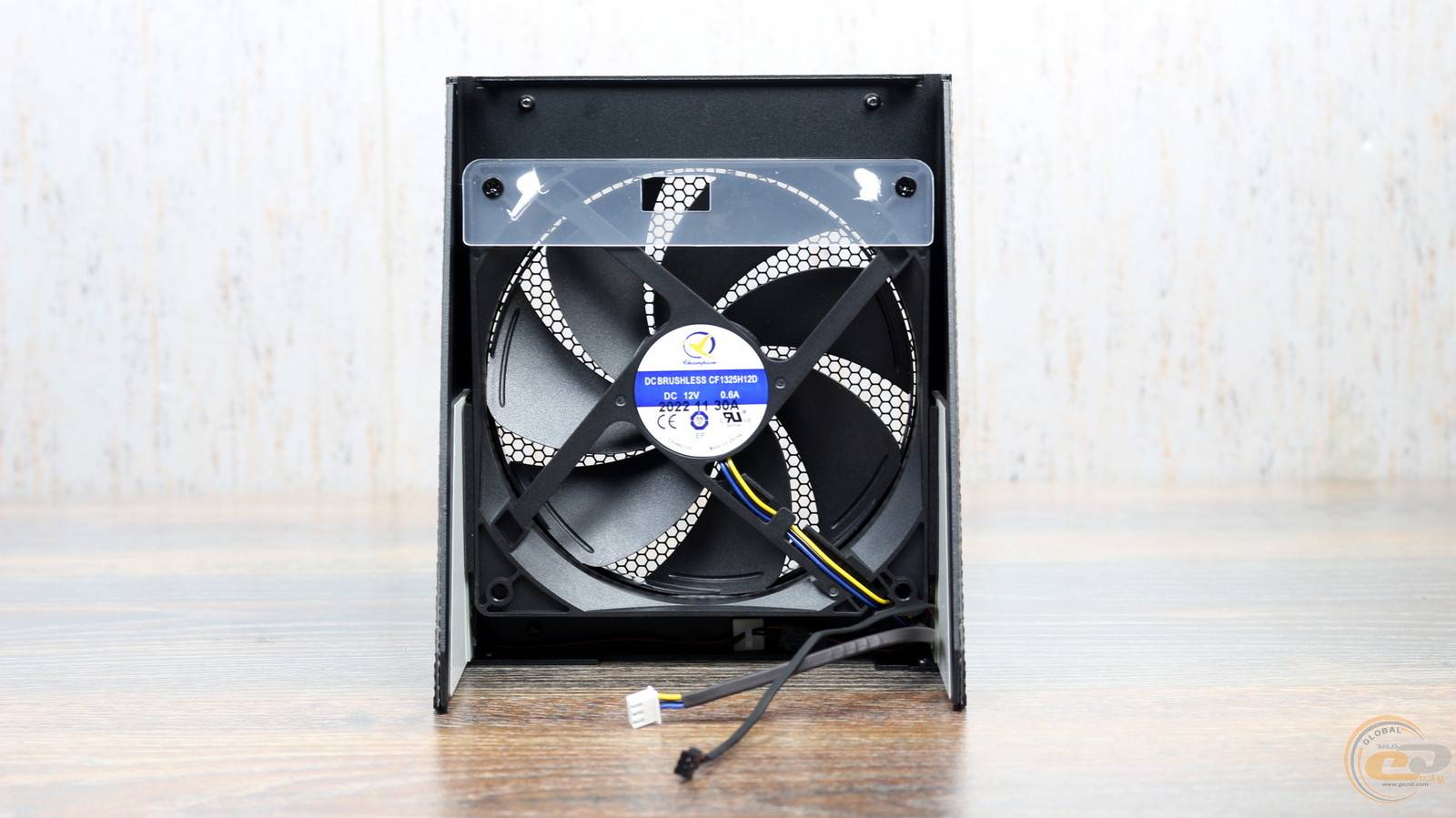

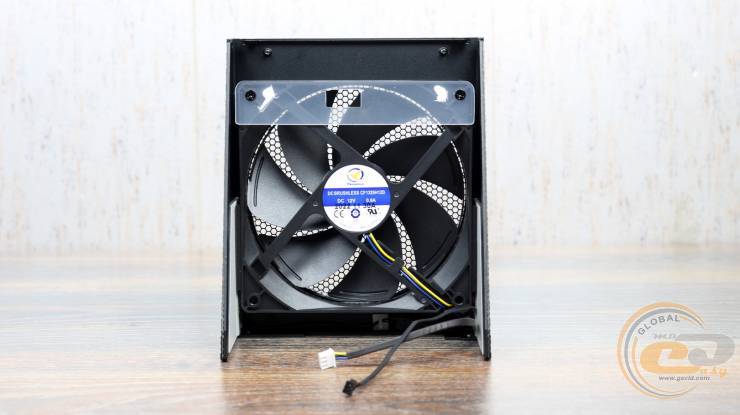

Для активного обдува внутренних компонентов используется вентилятор Champion CF1325H12D размерами 135х135х25 мм. Буква "D" в названии указывает на использование внутри двух надежных шариковых подшипников (Double Ball Bearing).

Питание к вертушкам подается через съемный 2-контактный коннектор, а потребляет она не более 7,2 Вт, 0,6 А при 12 В.

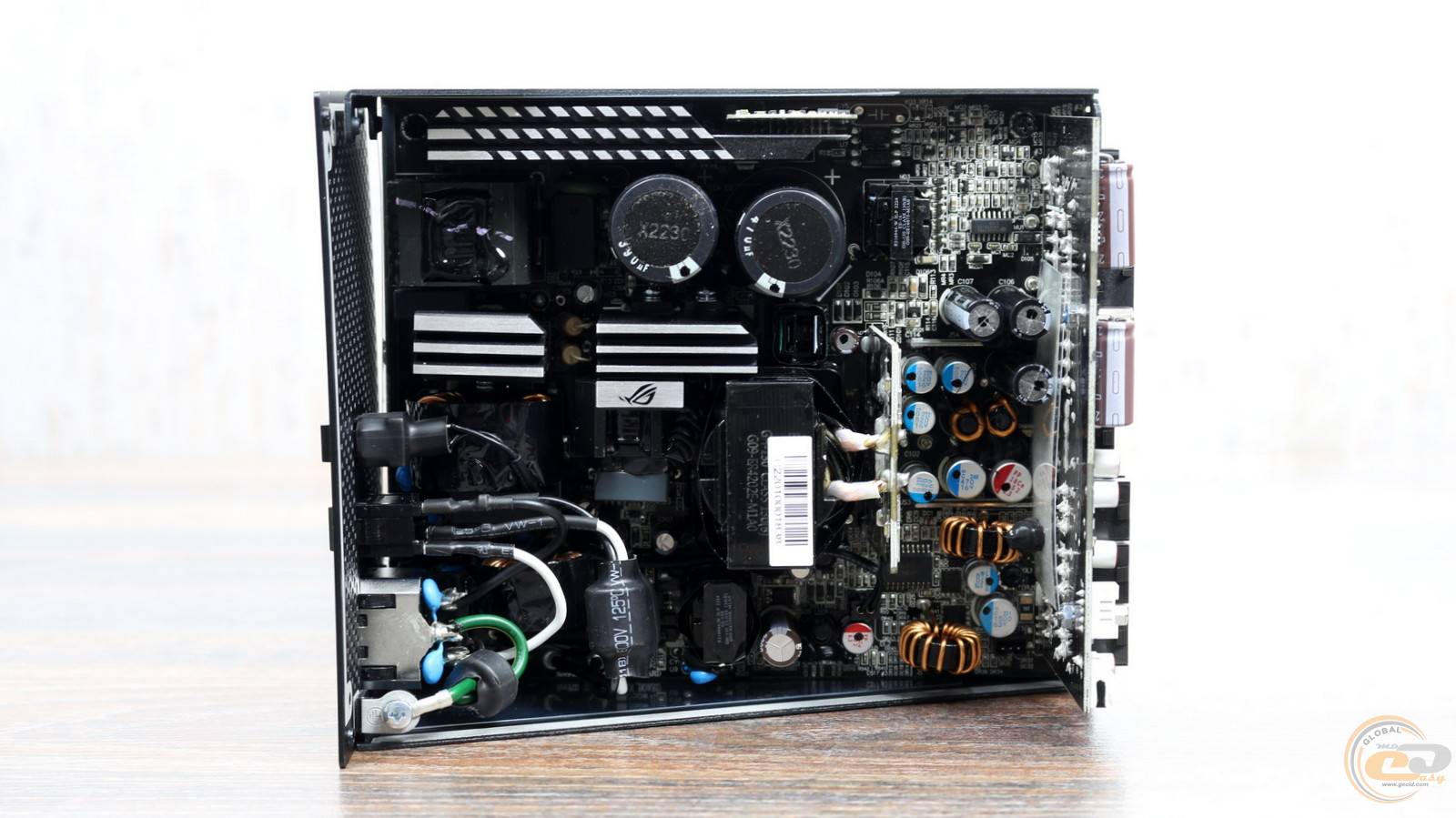

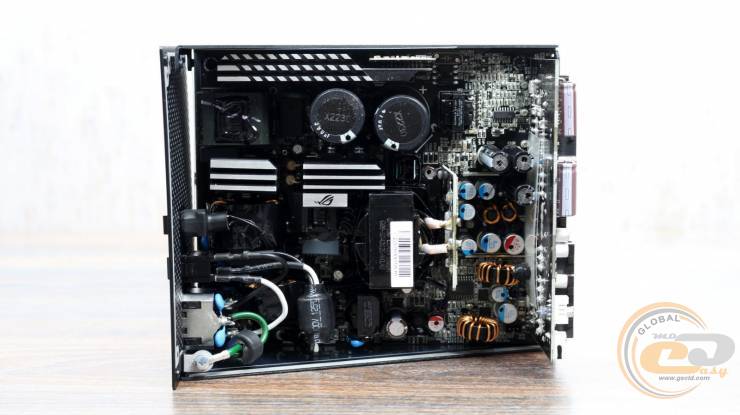

Подобно, как и другим устройствам данной линейки, три радиатора ASUS ROG STRIX 750W Gold Aura Edition выполнены в фирменном стиле производителя и изготовлены из довольно массивных металлических брусков. Они охлаждают диодную сборку, силовые элементы модуля APFC и ключи первичного преобразователя.

В свою очередь, металлические пластины на дочерней плате отводят тепло от полевиков синхронного выпрямителя.

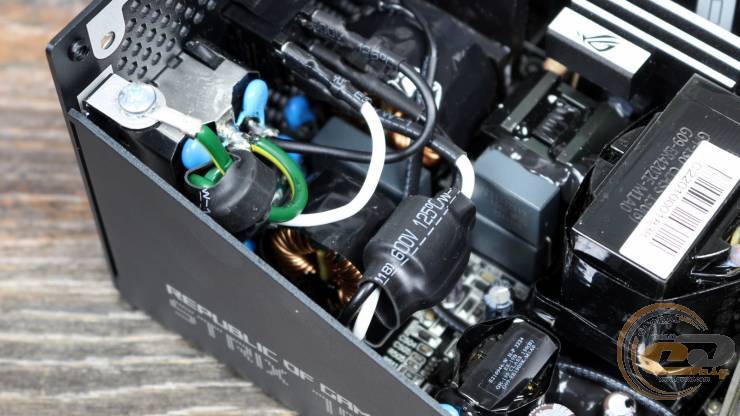

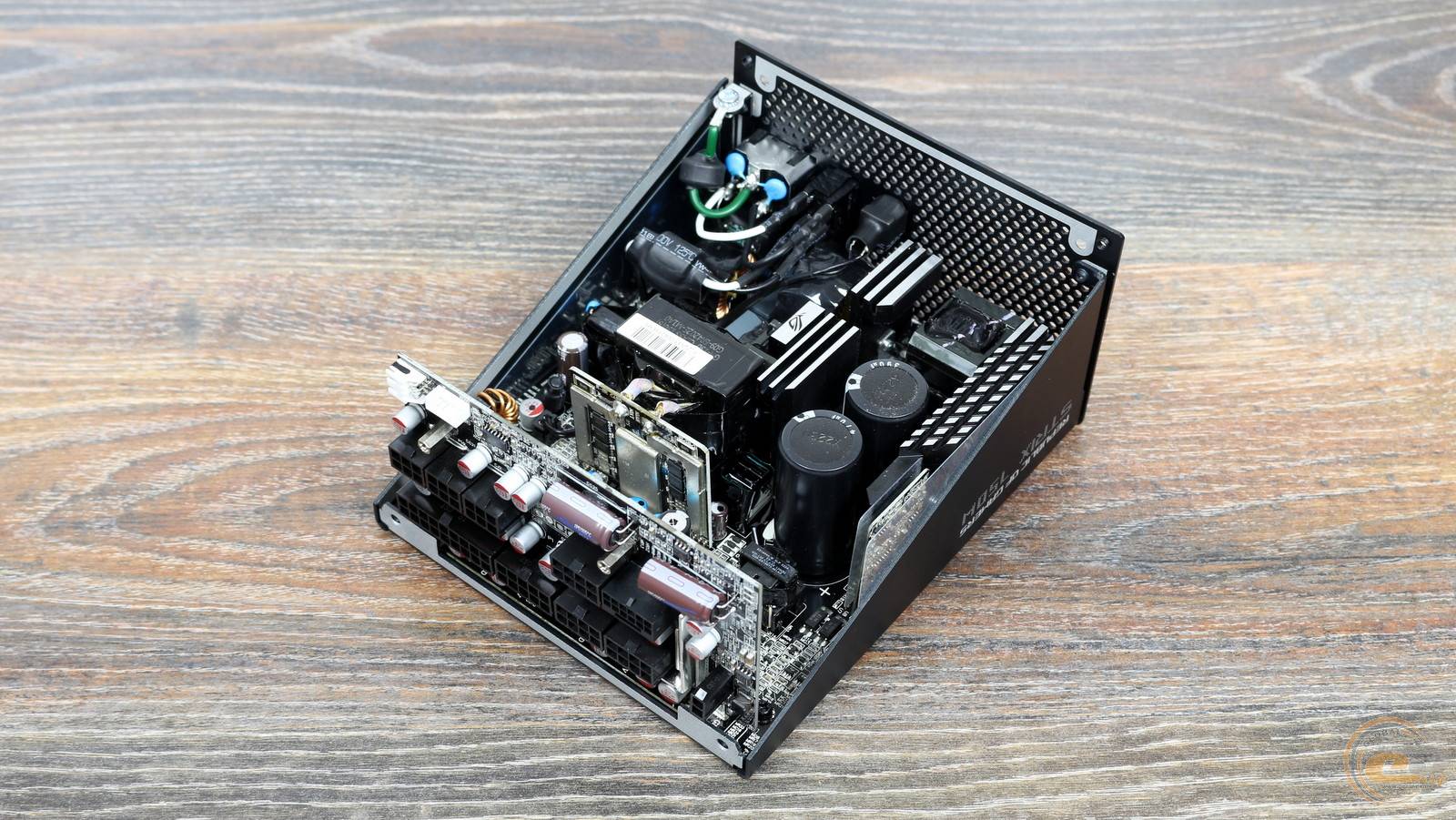

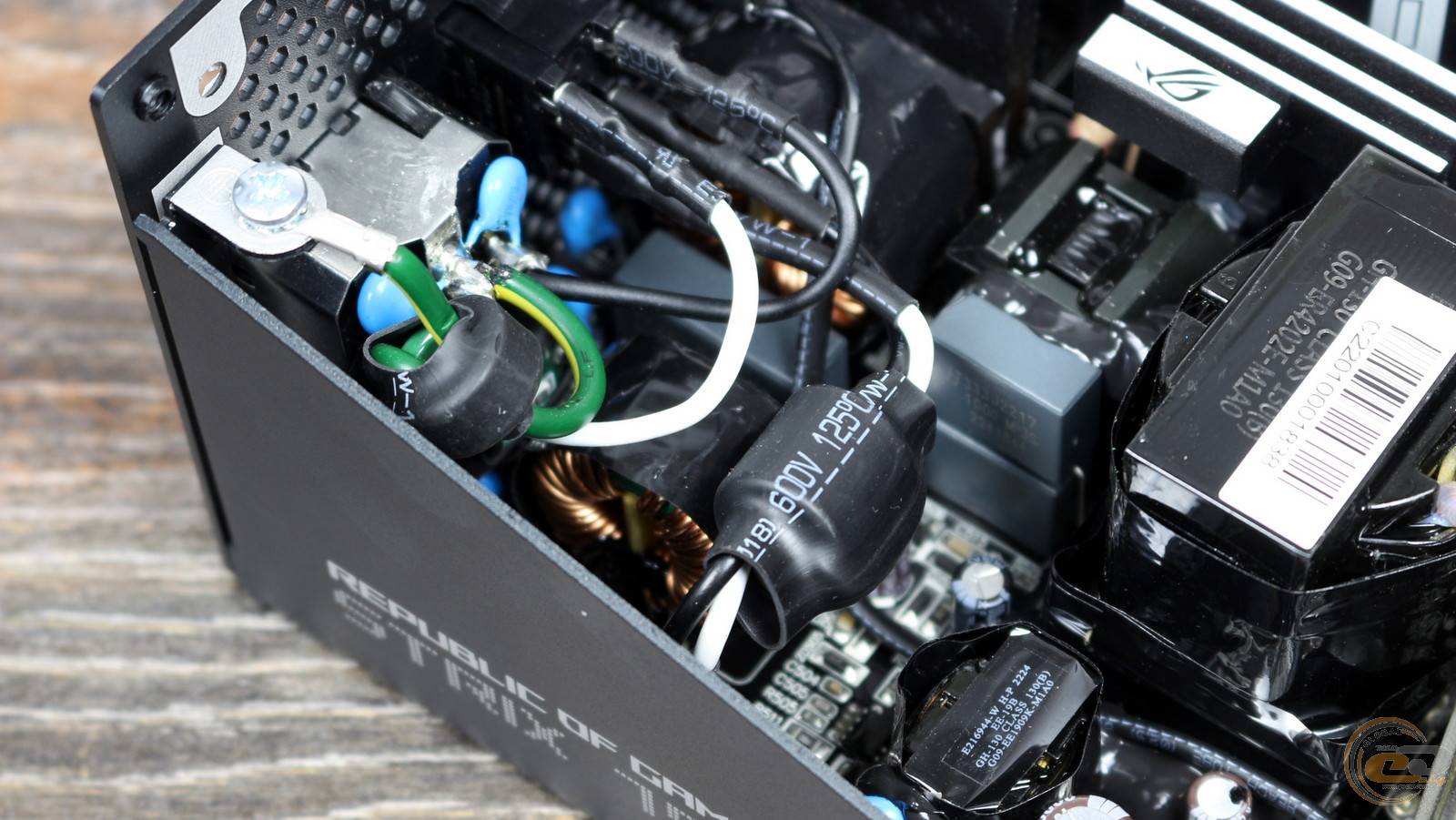

Компоновка первичной цепи очень тесная, поэтому рассмотреть все элементы фильтра, APFC и диодную сборку мы не смогли. Кроме того, хорошо видны необходимые X- и Y-конденсаторы, громоздкие катушки индуктивности и терморезистор.

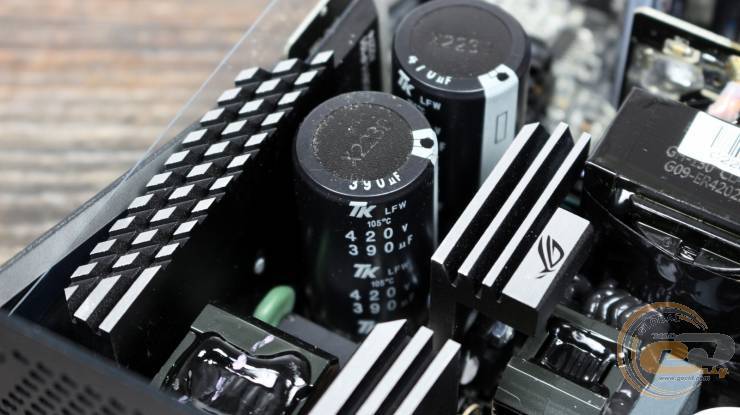

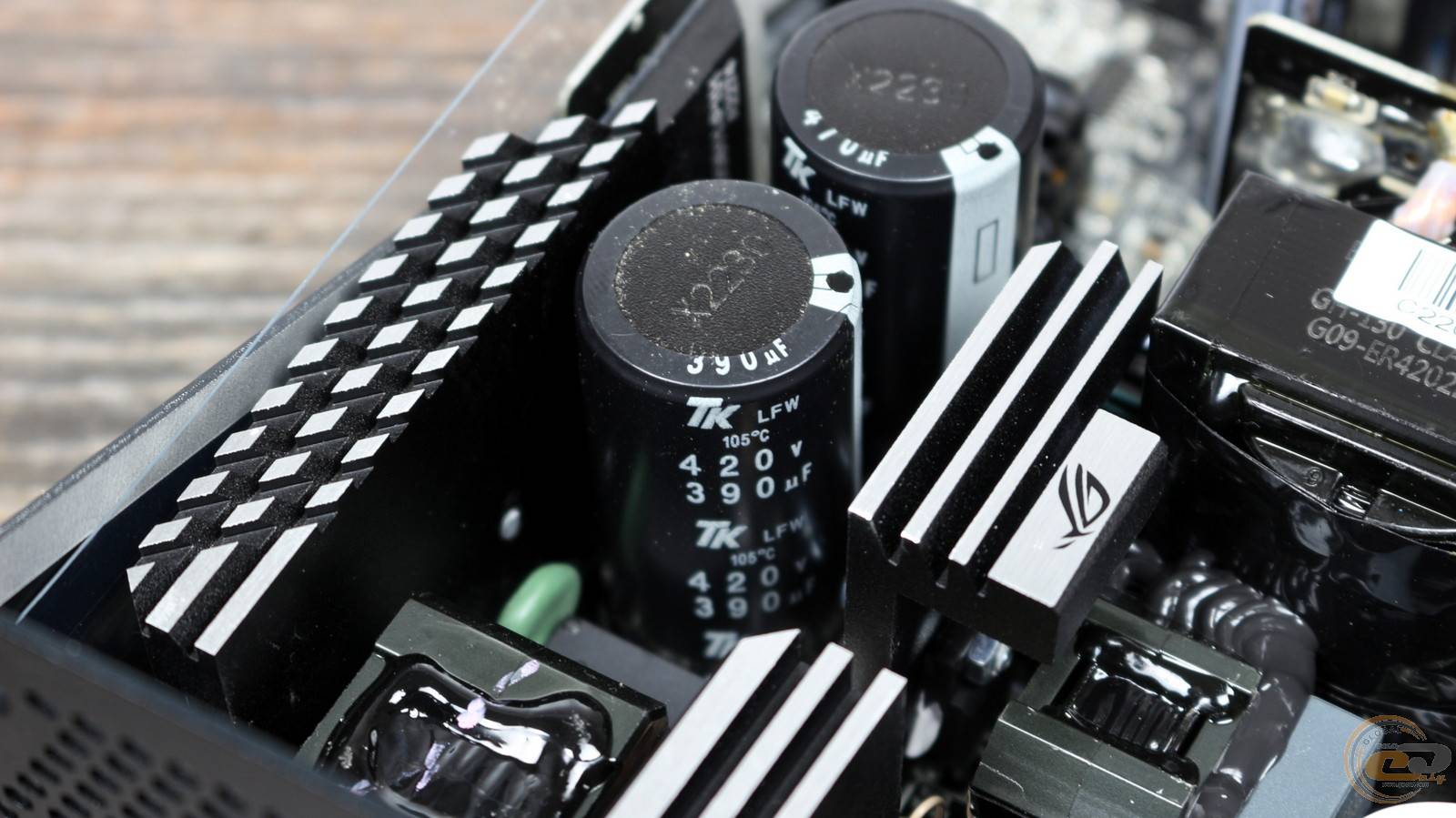

Входных конденсаторов здесь два. Оба являются творениями японской компании TK, принадлежащих к высокотемпературной серии, а их общая емкость равна 860 мкФ (390 + 470 мкФ) – отличный показатель как для 750-ваттника.

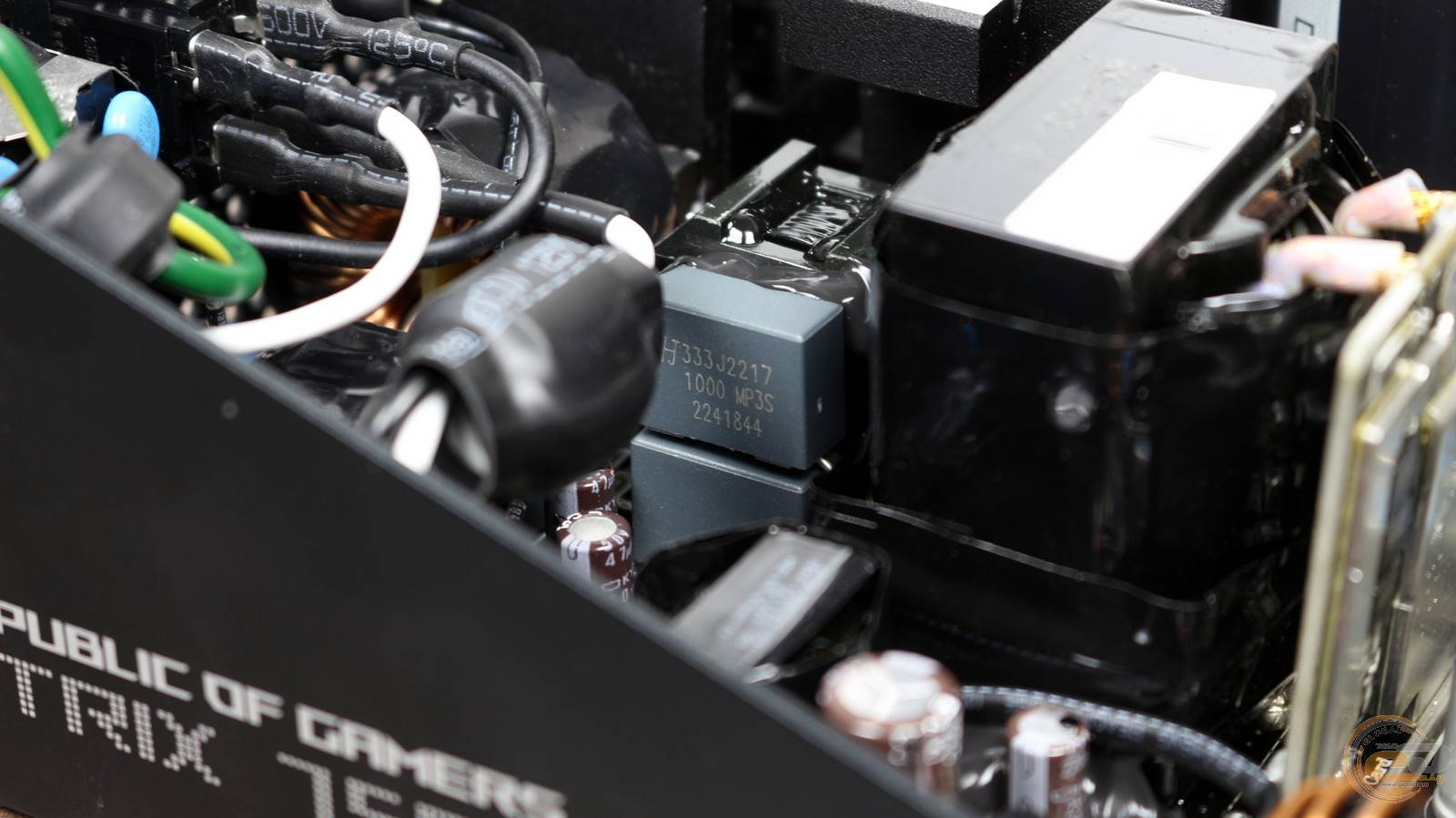

Наличие двух X-конденсаторов наряду с парой ключей-транзисторов в первичном круге указывает на использование высокоэффективной полумостовой топологии.

Преобразованием переменного напряжения занимается 20-амперный трансформатор со значком ERL42, возможностей которого вполне хватает для блока питания такой мощности.

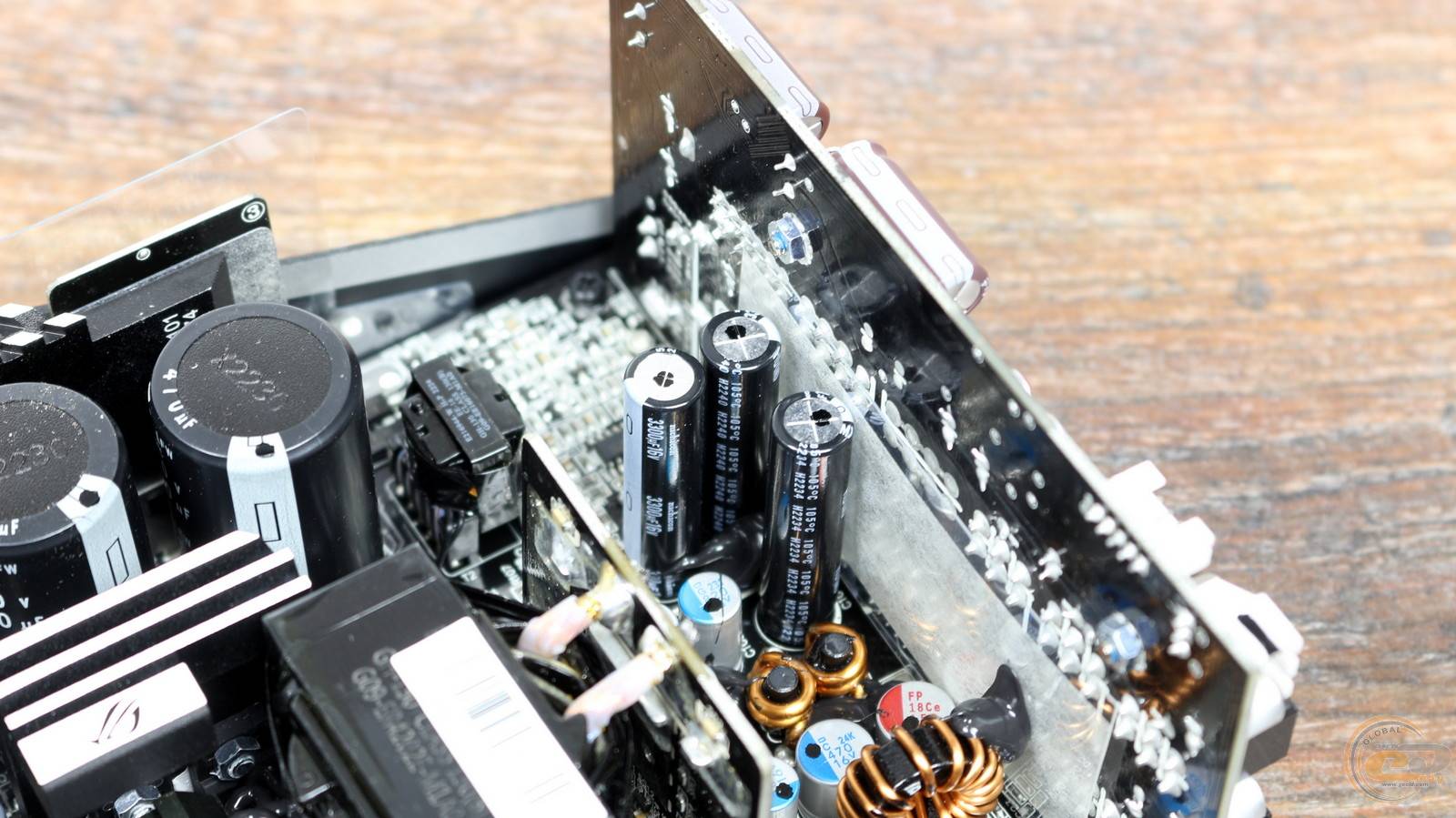

На дочерней плате рядом распаяны шесть ключей синхронного выпрямителя, формирующих напряжение +12В. Еще четыре посадочных места, очевидно, задействуются в более мощных версиях устройства.

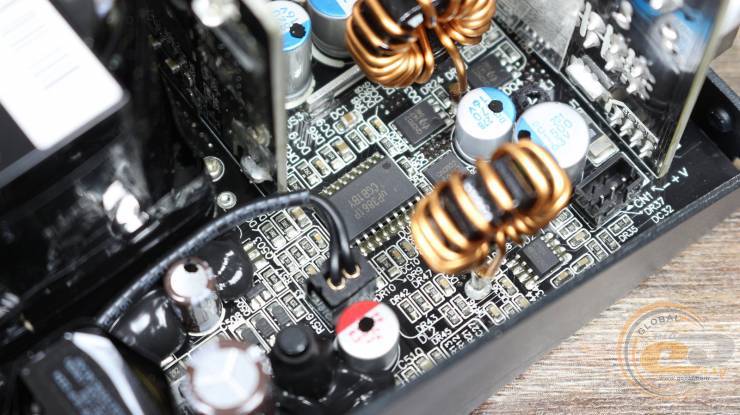

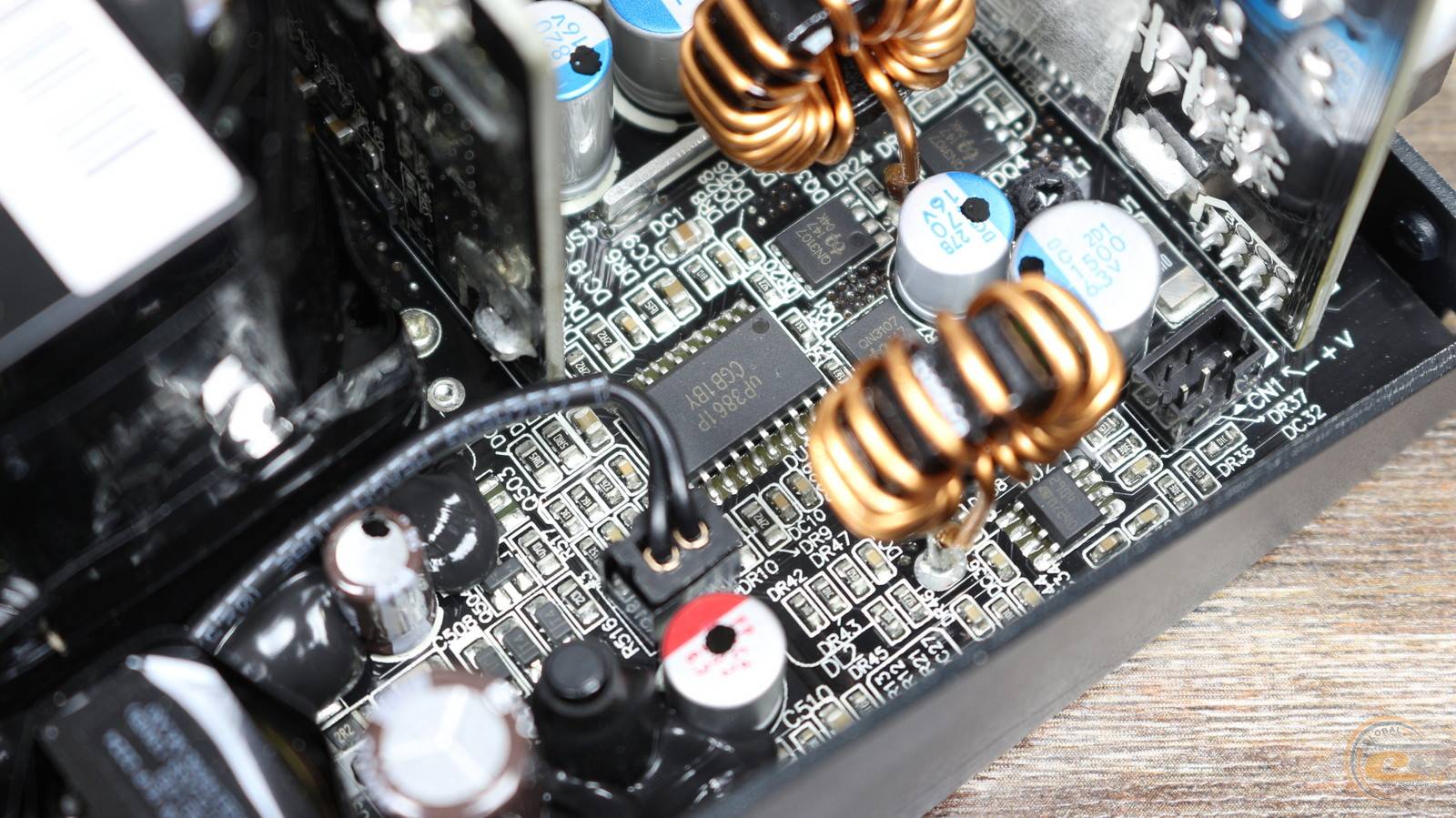

Обычно элементы DC-DC преобразователей распаяны на отдельной плате, но не в случае с ASUS ROG STRIX 750W Gold Aura Edition. Здесь дроссели, конденсаторы и двухканальный контроллер данного узла uP3861P расположились на основной PCB. А рядом с электролитами виднеется ШИМ-контроллер CU6901VAC, управляющий работой всего БП.

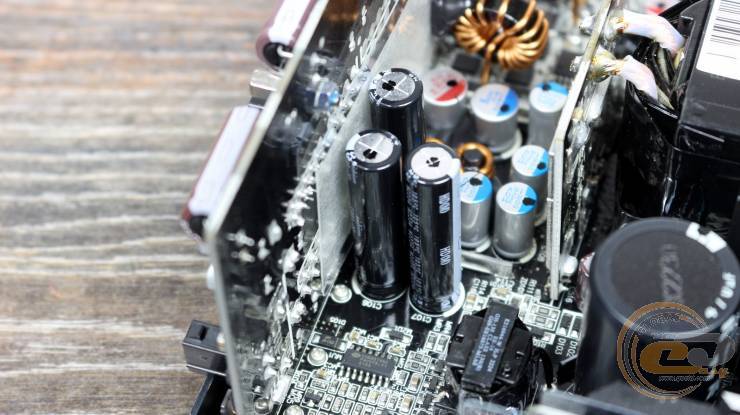

По всему устройству мы нашли только надежные японские электролитические конденсаторы Nippon Chemi-Con и nichicon, а также качественные твердотельные емкости.

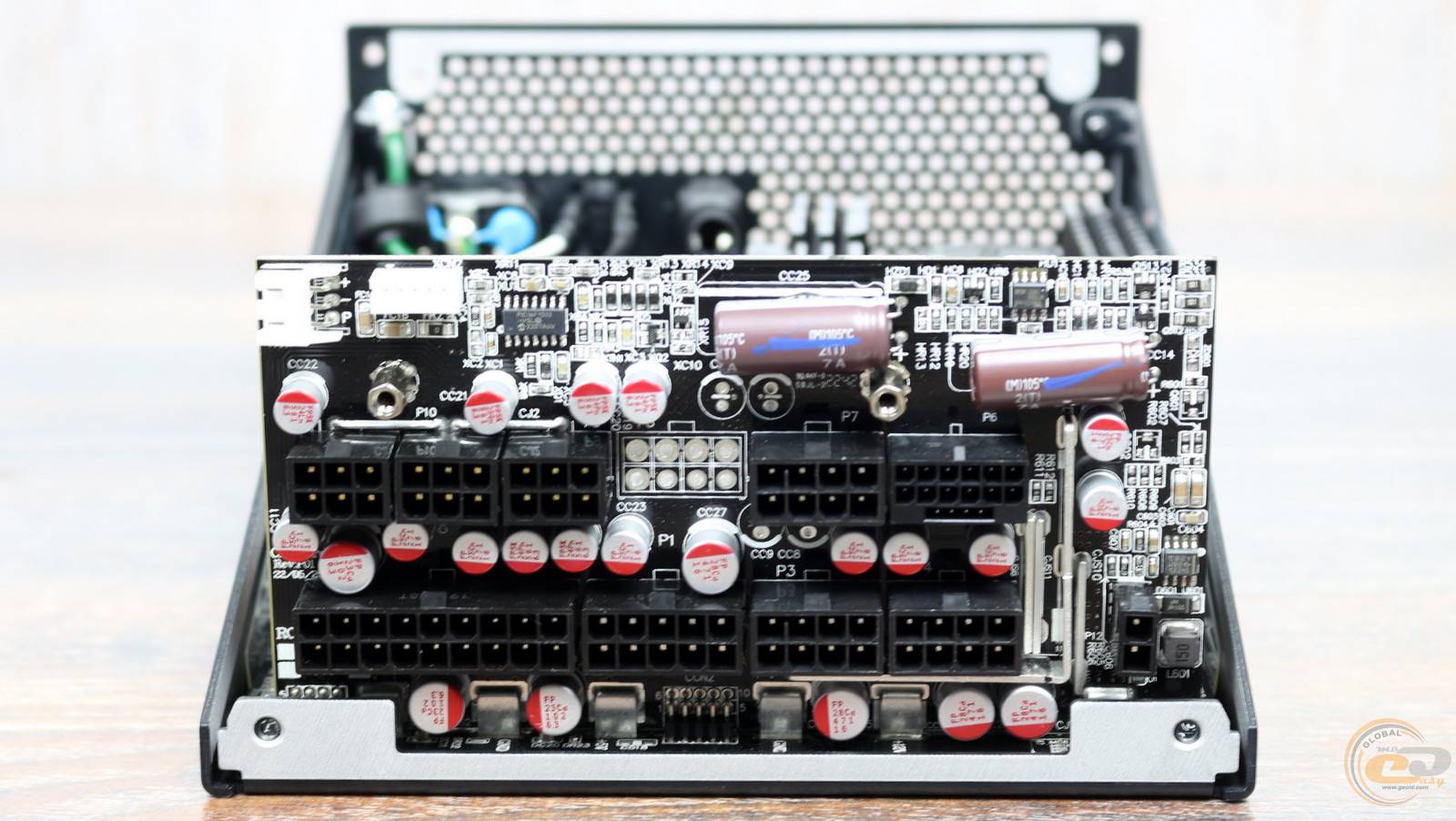

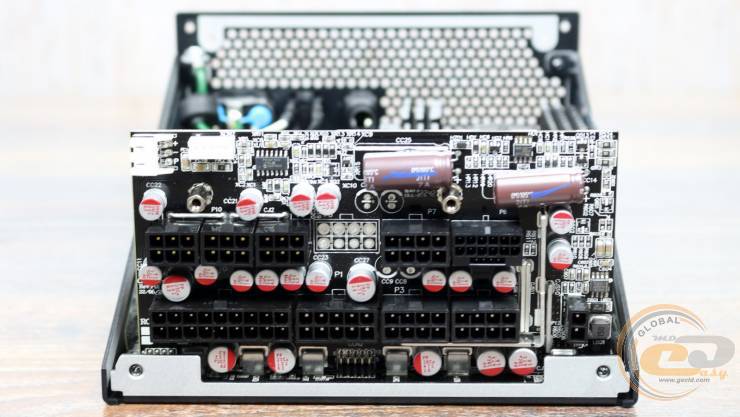

Кстати, на модульной плате есть еще один не распаянный разъем. Как упоминалось выше, он будет задействован в 1000- и 1200-ваттниках для подключения еще одного 6+2-контактного PCIe.

В завершение внутреннего обзора вспомним о наборе реализованных здесь защит:

• от повышенного выходного напряжения (OVP);
• от заниженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Что ж, полный перечень на месте. А вместе с качественной начинкой это полностью оправдывает наличие 10-летнего гарантийного срока. Теперь давайте узнаем, как все это работает на практике.

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

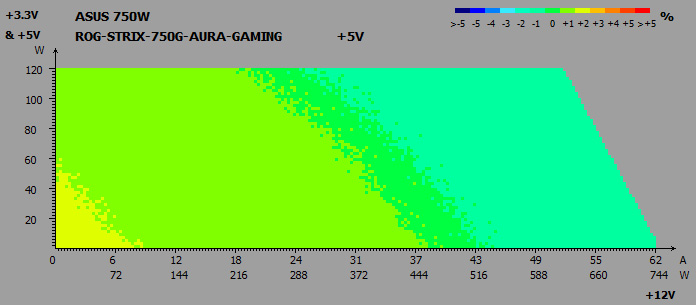

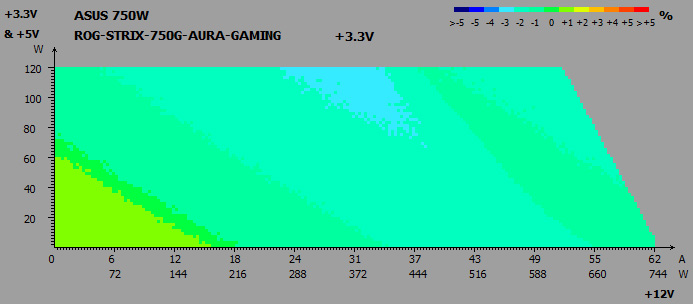

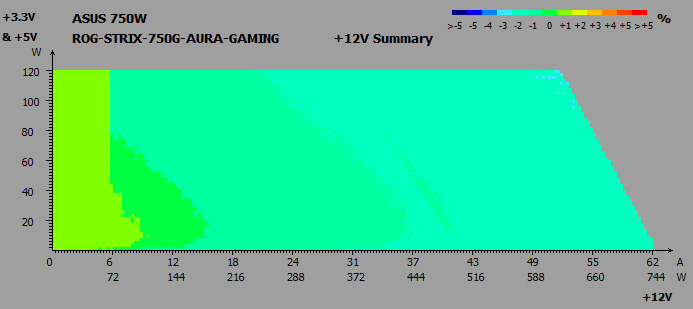

Во время кросс-нагрузочных тестов на основных линиях питания ASUS ROG STRIX 750W Gold Aura Edition были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до +1%;
• линия +5В: от –1% до +2%;
• линия +12В: от –2% до +1%.

На всех каналах ASUS ROG STRIX 750W Gold Aura Edition напряжение изменяется в узких пределах от -3% до +2%. Такие отличные показатели стали возможны именно благодаря DC-DC-преобразователям.

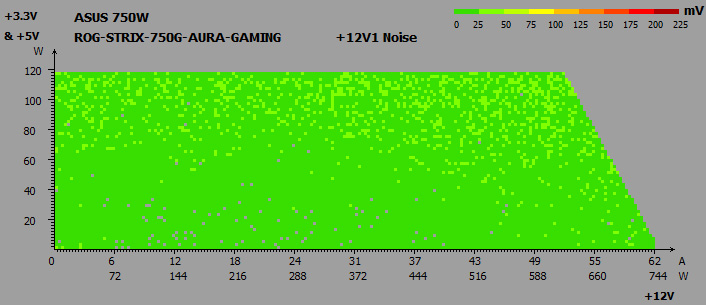

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

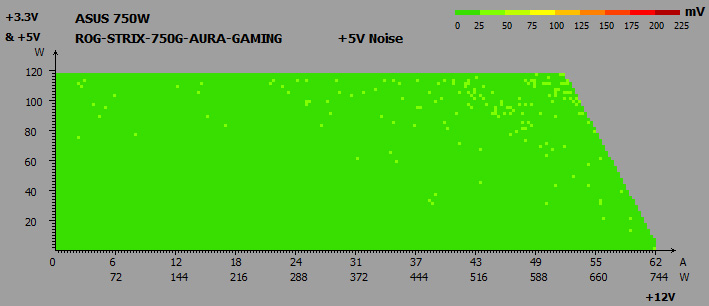

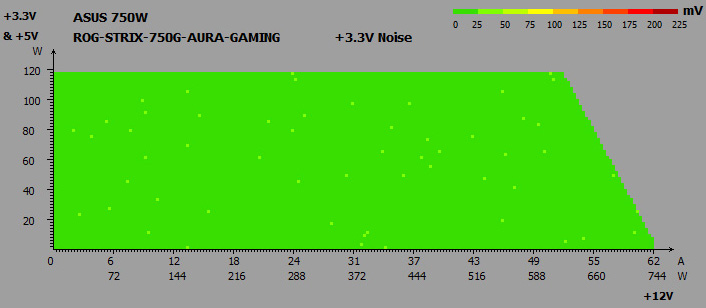

На всех трех линиях пульсации не превышали 50 мВ – хороший результат для +3,3В и +5В и отличный для +12В.

Очередная линия питания + 5VSB

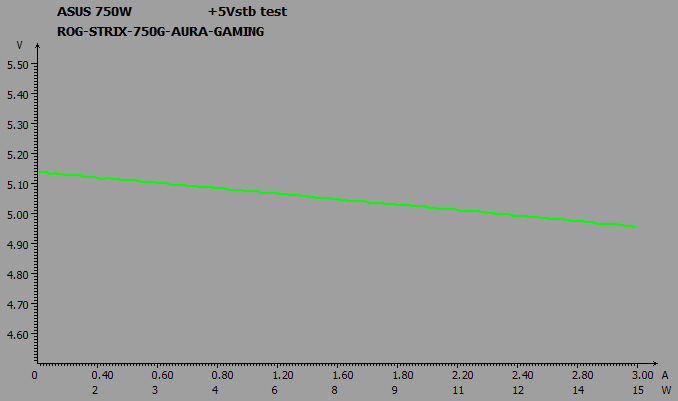

Не вызвало замечаний и состояние дежурной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,14В до 4,95В (от +2,8% до -1%), не выходя за пределы ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания отрабатывает на ура. Так, при потребляемой мощности в 150 Вт коэффициент PFC превзошел 0,9, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Gold. Максимальное значение достигает 0,99.

КПД

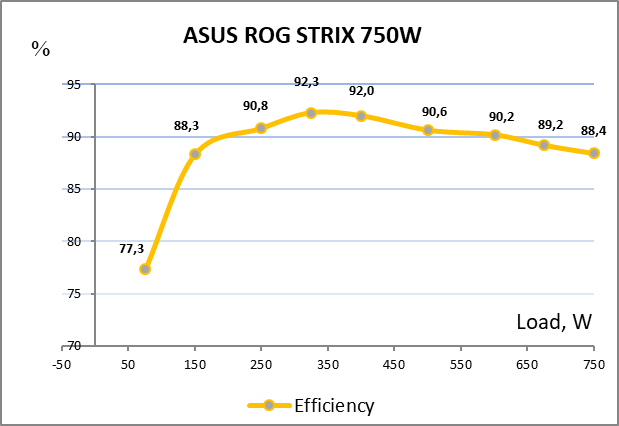

А что здесь у нас с КПД? Тест настоящей эффективности при различных перегрузках подтвердил, что ASUS ROG STRIX 750W Gold Aura Edition полностью соответствует эталону 80 PLUS Gold. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

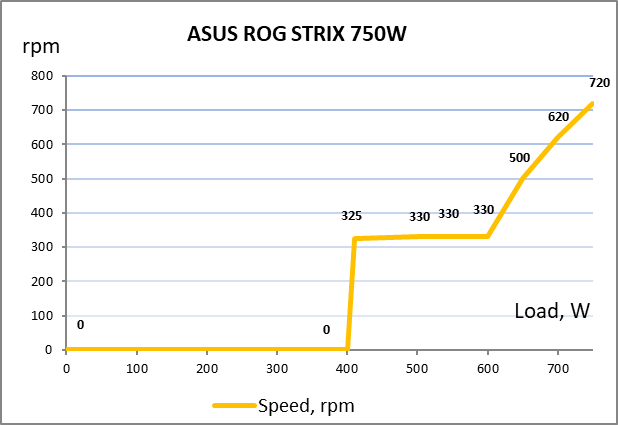

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

При включенном гибридном охлаждении до отметки 400 Вт (53% от номинала) вертушка ASUS ROG STRIX 750W Gold Aura Edition не вращается, поэтому блок питания работает в полностью пассивном режиме. От 400 до 600 Вт скорость пропеллера чрезвычайно низкая - 325-330 об/мин, а дальше постепенно растет до максимум 720 об/мин. То есть устройство все время работает очень тихо.

Если же гибридный режим работы СО отключен, то вентилятор включается с подачей питания и при нагрузке до 400 Вт вращается при тех же почти беззвучных 325 об/мин.

Неудивительно, что устройство получило сертификат Lambda A++, поскольку создаваемый им шум на 15 дБ меньше, чем у других БП этого класса. И это на самом деле один из самых тихих блоков питания на нашей практике.

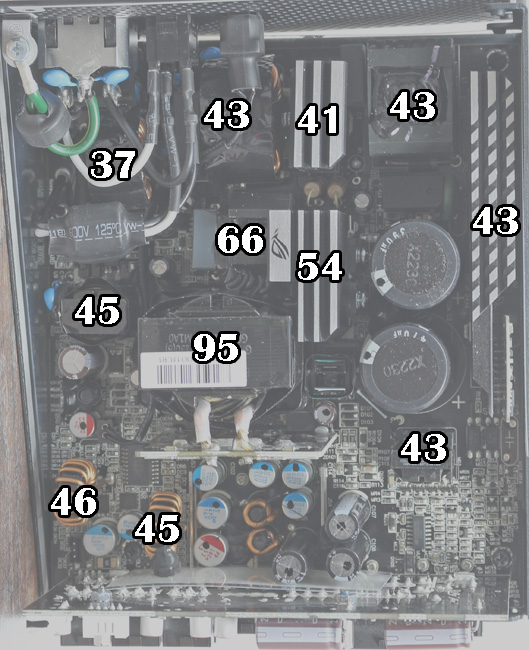

Карта температур была получена после 20-минутной 750-ваттной нагрузки. В сочетании с довольно спокойным нравом вентилятора это вылилось в достаточно заметный нагрев главного трансформатора — до 95°C. С остальными узлами все в полном порядке.

Поэтому для максимально продолжительной жизни устройства мы советовали бы на практике не нагружать блок номинальными 750 ваттами в течение длительного времени. К слову, нагрузки в тех же играх носят переменный характер и будет сопровождаться меньшим нагревом узлов.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности ASUS ROG STRIX 750W Gold Aura Edition не создает дополнительных шумов в виде раздражающего писка дросселей или характерного жужжания трансформатора. Учитывая пассивное охлаждение при небольших нагрузках, это очень важный фактор.

OverLOAD

Тест на перегрузку мы проводили до отметки 1000 Вт, что равняется +33% к номиналу. Значения напряжений при этом и дальше оставались в норме.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 14-ядерный 20-поточный процессор Intel Core i5-13600K без разгона. А в качестве видеоускорителя мы использовали Palit GeForce RTX 3090 GamingPro OC с TDP около 350 Вт.

Материнская плата	ASUS TUF GAMING B760M-PLUS WIFI (Socket LGA1700)
Процессор	Intel Core i5-13600K (Socket LGA1700, 14/20 x 3,5 ГГц, 125 Вт TDP)
Кулер	be quiet! Pure Loop 240 мм
Оперативная память	2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32
Видеокарты	Palit GeForce RTX 3090 GamingPro OC
SSD	Patriot P210, 2 ТБ
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и FurMark. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Используемая нами конфигурация позволяет получить запас по мощности для разгона комплектующих. В данном же случае напряжения на всех трех линиях обошлись без проседаний ниже номинала и без особых его превышений – максимум +2,4% при норме ±5%.

Поэтому если есть цель собрать систему наподобие Core i5-13600K/Ryzen 7 7700X+GeForce RTX 4090/GeForce RTX 4080, возможностей протестированного блока питания для них хватит. А вот для сочетания «топовый процессор + топовая видеокарта» было бы лучше взять модель мощностью 850 Вт. Если же планируется к тому же разгон комплектующих, тогда и киловатт лишним не будет.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок ASUS ROG STRIX 750W Gold Aura Edition порадует своего владельца очень низким энергопотреблением в выключенном состоянии компьютера – 2 Вт, и в спящем режиме – 5 Вт.

Итоги

Хотя, судя по названиям линеек ASUS ROG STRIX Gold и ASUS ROG STRIX Gold Aura Edition может показаться, что разница между ними сводится только к наличию подсветки, это далеко не так.

Как мы узнали на примере ASUS ROG STRIX 750W Gold Aura Edition, изменения коснулись дизайна блоков питания в целом. Да, полностью изменилось оформление съемной панели – теперь это сетка, а не решетка, и к тому же она демонтируется частично с боковинами. А благодаря поддержке стандарта ATX 3.0 появился коннектор питания PCIe 5.0 (12VHPWR), в то время как более привычных 6+2-контактных PCIe стало меньше.

Кроме того, несколько иначе теперь выглядит и внутренняя компоновка устройства, что и вылилось в большие габариты. И что высоко оценят пользователи с чутким слухом, устройство остается очень тихим на всем диапазоне нагрузок. Впрочем, другой стороной медали стал заметный нагрев главного трансформатора.

На этом список отличий закончился. А вот из общего для ASUS ROG STRIX 750W Gold Aura Edition и моделей ASUS ROG STRIX Gold отметим сертификацию 80 PLUS Gold, современную полумостовую платформу с синхронным выпрямителем и DC-DC-преобразователями, качественную "начинку" и 10-летнюю гарантию от производителя. Все описанное делает новинку достойным решением, способным питать мощную конфигурацию и к тому же украсить собой любой системник с прозрачной боковиной.

Достоинства:

• хороший уровень КПД (свыше 92%, 80 PLUS Gold);
• большая нагрузочная способность линии +12В – до 62,5 А (750 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• хороший запас по мощности (свыше +33% к номиналу);
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• использование японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе двойного шарикового подшипника;
• возможность полностью пассивного охлаждения при нагрузке до 400 Вт;
• очень тихая работа по всему диапазону нагрузок;
• наличие трех 6+2-контактных разъемов PCIe и одного PCIe 5.0 (12VHPWR);
• подсветка ASUS AURA Sync;
• 10 лет гарантии.

Особенности:

• через длину 180 мм БП может не поместиться в некоторые корпуса.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
