Обзор и тестирование блока питания be quiet! SYSTEM POWER 7 600W

Линейка блоков питания be quiet! SYSTEM POWER 7 была анонсирована еще в конце 2012 года, однако ее представители не теряют своей актуальности и по сей день. Как бы предвидя подобное развитие событий, производитель еще на этапе их проектирования использовал одну из самых технологичных платформ на тот момент. Решения, построенные на ее основе, могут работать в широком диапазоне входных напряжений, поддерживают стандарты 80 PLUS Bronze и 80 PLUS Silver, имеют 12-вольтовый канал с большой нагрузочной способностью и отличаются эффективной системой охлаждения. А что еще нужно, чтобы уверенно конкурировать с современными моделями начального и среднего уровней? Правильно, низкая стоимость и большой ассортимент моделей. Спешим обрадовать, что с этим у серии be quiet! SYSTEM POWER 7 тоже полный порядок.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

Традиционно для знакомства с новой для нас линейкой блоков питания мы выбрали наиболее актуального ее представителя. Это модель мощностью 600 Вт − be quiet! SYSTEM POWER 7 600W или be quiet! SU7-600W.

Спецификация:

Модель

be quiet! SYSTEM POWER 7 600W

(be quiet! SU7-600W)

Тип

AFX12V v2.4 / EPS12V v2.92

Номинальная мощность, Вт

600

Пиковая мощность, Вт

650

Мощность по каналу 12В, Вт

576

Мощность линий +3,3В и +5В, Вт

140

Количество линий +12В

4

Выходы, А

+3,3В

25

+5В

18

+12В1, +12В2, +12В3, +12В4

18

-12В

0,3

+5Vsb (дежурная линия питания)

3

Входное напряжение питания, В

100 − 240

Частота, Гц

50 – 60

Входной ток, А

4 – 8

КПД, %

88 – 90

Сертифицирован 80 PLUS

Silver

Конфигурация системы выходных кабелей

Провода выведены напрямую из блока питания

Количество разъемов PCIe

2 (6+2-контактные)

Система охлаждения

На основе 120-мм вентилятора

Максимальный уровень шума, дБ(А)

26,8

Защиты

OVP, UVP, OPP, SCP, OCP, OTP

Размеры, мм

140 х 150 х 86

Гарантия, лет

3

Сайт производителя

be quiet!

Страница продукта

be quiet! SYSTEM POWER 7 600W

Упаковка и комплект поставки

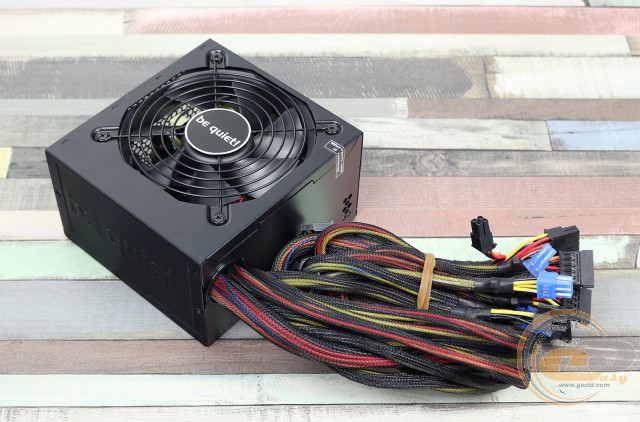

Блок питания be quiet! SYSTEM POWER 7 600W позиционируется компанией как решение для сборщиков готовых систем. Поэтому как и у большинства OEM-продуктов, у него отсутствует комплект поставки и презентабельная упаковка.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

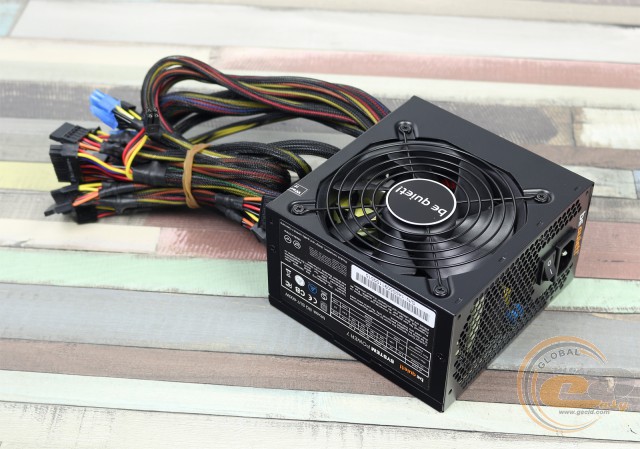

Однако на дополнительном слое черной краски производитель все же экономить не стал, что весьма похвально. Конфигурация корпуса вполне стандартная: забор прохладного воздуха осуществляется на крышке, а выброс горячего – через перфорированную переднюю панель. Также ряд вентиляционных отверстий можно обнаружить на тыльной стороне, рядом с выходными кабелями питания.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

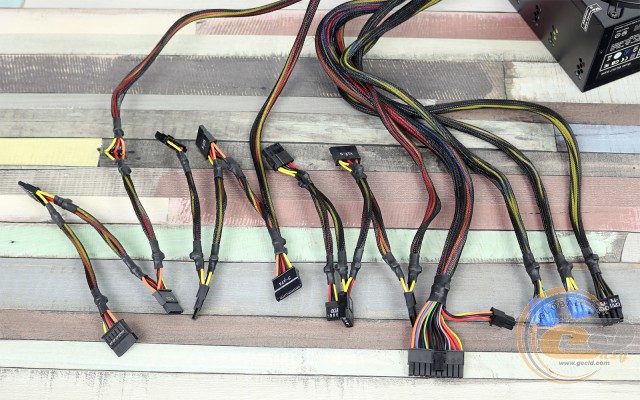

Длины проводов и количества доступных разъемов с лихвой хватит для построения современного ПК среднего и высокого уровней, в том числе и на основе мощной видеокарты, требующей подключения двух 6+2-контактных коннекторов питания PCIe. Полная конфигурация системы кабелей подана ниже в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V

1

60

6+2-контактные разъемы PCIe

2

50

четыре разъема SATA

1

50 + 65 + 80 + 95

три разъема SATA и один PATA

1

50 + 65 + 80 + 90

два разъема PATA, два разъема SATA и один FDD

1

50 + 65 + 80 + 95 + 105

Внутреннее устройство

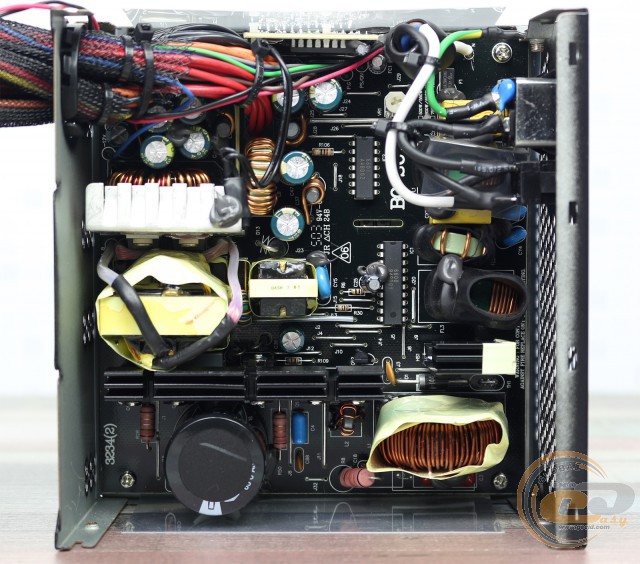

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

Блок питания be quiet! SYSTEM POWER 7 600W построен на основе конвертера с активным демпфированием, который является более прогрессивным вариантом обычного одно- или двухтактного преобразователя. Основными преимуществами такой топологии являются меньшие потери энергии во время перемагничивания трансформатора и переключения силовых транзисторов, а также более простое управление ключами на вторичной стороне.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

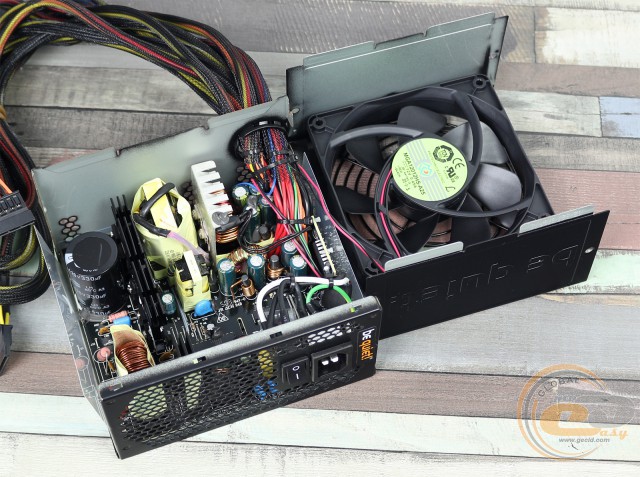

Система охлаждения представлена тремя алюминиевыми радиаторами, которые обдуваются 120-мм вентилятором Protechnic Electric MGA12012HS-A25 (на подшипнике скольжения) мощностью 5,4 Вт.

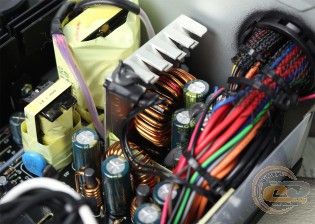

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

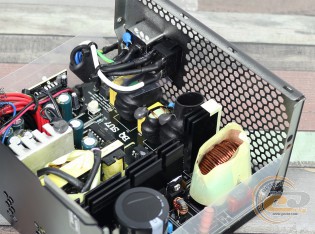

На входе устройства мы обнаружили полноценный фильтр электромагнитных помех (три дросселя, пара X- и две пары Y-конденсаторов), выпрямляющий мост в виде диодной сборки с собственным радиатором и активный модуль коррекции коэффициента мощности (APFC). Для полноты картины не хватает только варистора, защищающего блок питания от всплесков напряжения в электросети.

Накопительный конденсатор (330 мкФ х 420 В) с максимальной рабочей температурой до 85°С произведен компанией Teapo, качество продукции которой можно оценить как среднее. Для массового решения вполне достойный вариант.

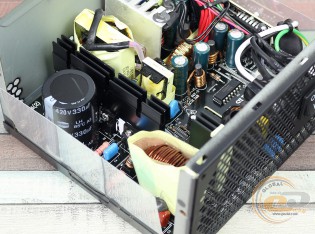

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

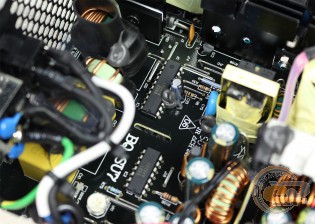

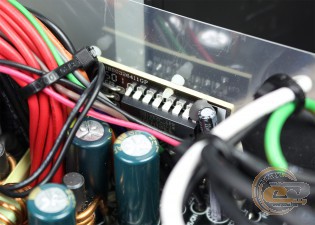

Выпрямление выходных напряжений осуществляется с помощью транзисторов (часть из них распаяна на тыльной стороне печатной платы), которые имеют меньшие тепловые потери, чем аналогичные диодные сборки. Соответственно, повышается общая эффективность всего блока питания. Система стабилизации напряжений носит групповой характер. За корректную работу be quiet! SU7-600W отвечает связка микросхем FSP6600 + FSP6601.

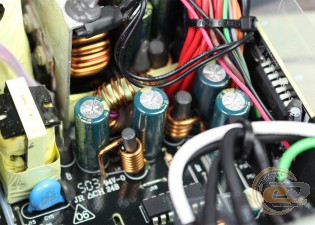

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

В узле фильтрации пульсаций также используются конденсаторы Teapo, правда, на этот раз они уже принадлежат к высокотемпературным сериям (до 105°С).

В тестируемом устройстве предусмотрен полный перечень необходимых защит:

  • от повышенного выходного напряжения (OVP);
  • от пониженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);
  • от перегрузки по току (OCP);
  • от перегрева (OTP).

Сам же узел функционирует под управлением контроллера Weltrend WT7527.
