Обзор блока питания CHIEFTEC CFT-850G-DF

Сегодня мы рассмотрим модель блока питания из наиболее мощной и популярной серий «Super» компании CHIEFTEC. Серия состоит из пятнадцати моделей мощностью от 370 Вт до 1200 Вт. Причем сами блоки питания Super series между собой заметно отличаются. Несколько маломощных моделей выполнены достаточно просто в белом корпусе, и не имеют модульных разъемов. Начиная с 500-ваттной модели блоки питания серии «Super» идут уже в черном корпусе, с нейлоновой оплеткой на проводах и даже есть одна модель с подсветкой вентилятора.

CHIEFTEC CFT-850G-DF

Блок питания CHIEFTEC CFT-850G-DF поставляется в очень стильной картонной коробке, на которой отмечена его сертификация по программе 80 PLUS, а также ATI CrossFire Ready и SLI Ready. Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9. Также отмечено, что CHIEFTEC CFT-850G-DF оснащен двумя вентиляторами диаметром 140 мм и 80 мм.

CHIEFTEC CFT-850G-DF

С обратной стороны упаковки говорится о том, что кабеля к блоку питания CHIEFTEC CFT-850G-DF подключаются через модульные разъемы и имеют нейлоновую оплетку. Кроме того, напоминается, что он имеет четыре «виртуальные» линии +12 В и выполнен на PCB с двусторонней разводкой. Также здесь говорится о том, что CHIEFTEC CFT-850G-DF оборудован двумя тихими вентиляторами с реализацией технологии автоматического отключения, технология aFan, при температуре встроенного датчика ниже 50°С.

CHIEFTEC CFT-850G-DF

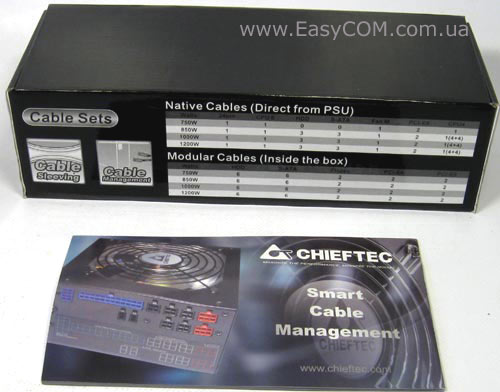

На боковой стороне упаковки сделано перечисление всех имеющихся в арсенале CHIEFTEC CFT-850G-DF типов разъемов.

CHIEFTEC CFT-850G-DF

В комплект блока питания CHIEFTEC CFT-850G-DF входит инструкция и набор кабелей с модульными разъемами, которые уложены в отдельный картонный пакет.

CHIEFTEC CFT-850G-DF

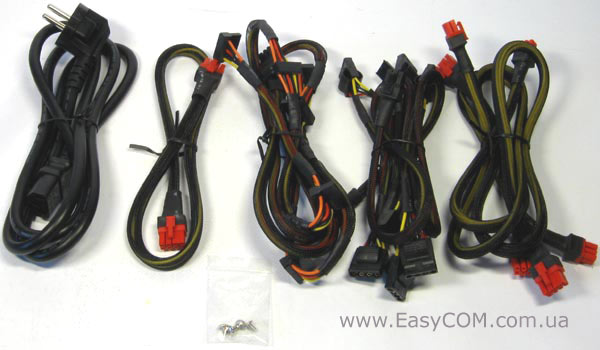

В пакете находились следующие компоненты:

  • Сетевой шнур питания;
  • Четыре винта;
  • Два кабеля с 6-контактными разъемами PCI-E для видеокарт;
  • Два кабеля с 8-контактными разъемами PCI-E для видеокарт;
  • Два кабеля с тремя периферийными разъемами питания PATA и разъемом FDD;
  • Два кабеля с тремя разъемами питания SATA.

CHIEFTEC CFT-850G-DF

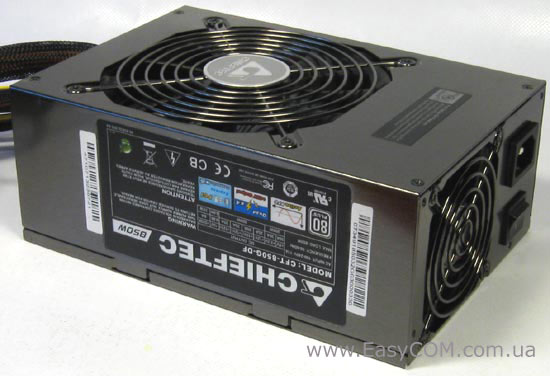

Блок питания CHIEFTEC CFT-850G-DF имеет явно большие, чем обычно, размеры. Его длина составляет 220 мм. Корпус блока питания выполнен из стали покрашенный в серый цвет.

Спецификация CHIEFTEC CFT-850G-DF:

Торговая марка

CHIEFTEC

Модель

CFT-850G-DF

Тип

ATX12V v2.2

Максимальная мощность, Вт

850

Мощность по каналу 12В, Вт

800

Линий +12V

4, «виртуальные»

Выходы

+3.3V - 30A,
+5V – 30A,
+12V1 - 20A,
+12V2 - 20A,
+12V3 - 25A,
+12V4 - 25A,
 -12V - 0.8A,
 +5VSB - 6A

PCI-E разъемов

8-контактных 2 шт.
6-контактных 4 шт.

SLI

сертифицирован

CrossFire

сертифицирован

Модульный

да

КПД

>80%

Сертифицирован 80 PLUS

да

Коэффициент мощности (PF)

>0,95

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота входного напряжения, Гц

47-63

Входной ток, А

11/5 А

Размер вентилятора, мм

140x140x25
80x80x25

Уровень шума, дБ

до 25

Регулятор скорости вращения вентилятора

есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

есть

Размеры (ШхДхВ), мм

150х220х86

Комплектация

Сетевой шнур, четыре винта, инструкция, набор модульных кабелей

Гарантия

5 лет

Сайт производителя

http://www.chieftec.com/

Все цены на CHIEFTEC CFT-850G-DF

CHIEFTEC CFT-850G-DF

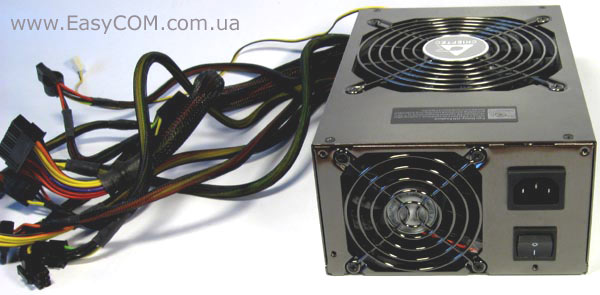

Вентиляторов в блоке питания CHIEFTEC CFT-850G-DF, как и отмечалось два. Крыльчатки обеих закрыты большими вентиляционными решетками, которые оформлены в цвет корпуса. Причем решетка 140 мм вентилятора украшена большим логотипом компании. На задней панели CHIEFTEC CFT-850G-DF установлен 80 мм вентилятор. Там же находится большая кнопка выключения.

CHIEFTEC CFT-850G-DF

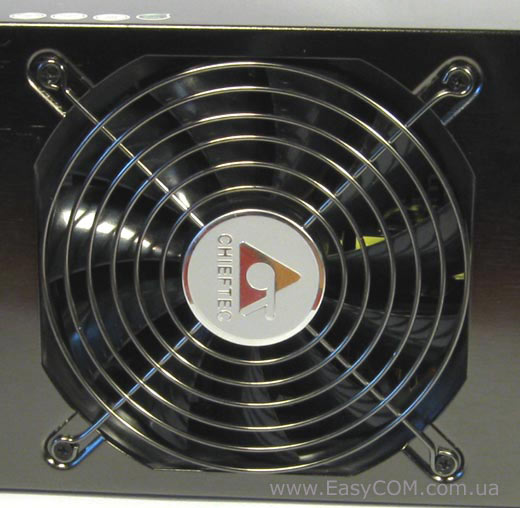

Наиболее «грозно» выглядит 11-лопастная крыльчатка 140 мм вентилятора. К сожалению, из-за гарантийного стикера на корпусе, вскрыть блок питания CHIEFTEC CFT-850G-DF нам не представилось возможным. Нормально рассмотреть блок питания из-за очень широких лопастей крыльчатки, также оказалось очень непросто. Но если судить по тяжести блока питания CHIEFTEC CFT-850G-DF, то можно сделать вывод, что корпус действительно сделали большим не просто для виду, а для того чтобы он смог вместить большую плату и увеличенное количество элементов.

CHIEFTEC CFT-850G-DF

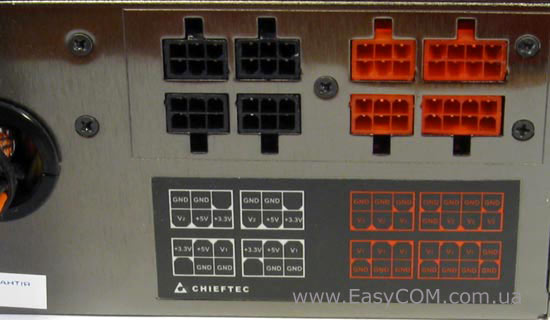

С передней стороны блока питания CHIEFTEC CFT-850G-DF расположены модульные разъемы и схема с поконтактным описанием напряжений.

CHIEFTEC CFT-850G-DF

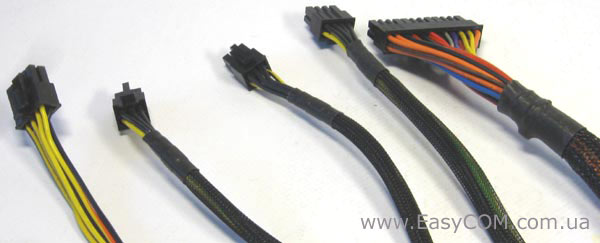

Кроме модульных кабелей питания, которые мы уже перечислили, есть еще провода питания, присоединенные к блоку питания стационарно. Как обычно, в это число входит 24-контактный разъем ATX, 4+4-контактный и 8-контактный разъемы ATX12V питания процессора, а также два 6-контактных разъема PCI-E для видеокарт.

CHIEFTEC CFT-850G-DF

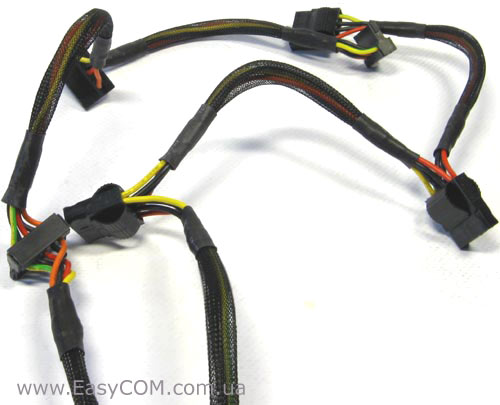

Кроме того,  имеются кабеля  с разъемами для устройств PATA и SATA, а также 3-контактный разъем для мониторинга скорости вращения вентилятора. Можно отметить, что абсолютно все кабеля питания CHIEFTEC CFT-850G-DF оснащены нейлоновой оплеткой.

Все разъемы и длина проводов блока питания CHIEFTEC CFT-850G-DF собранны в таблице:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания материнской платы ATX

55

4+4-контактный разъем питания процессора ATX12V

55

8-контактный разъем питания процессора EATX12V

55

2 х 6-контактных разъема PCIe

55

2 x Три разъема для периферийных устройств PATA

47-61-77

2 x Три разъема для устройств SATA

50-63-78

2 х 6-контактных разъема PCIe (модульный)

55

2 х 8-контактных разъема PCIe (модульный)

55

2 х Три разъема для устройств SATA (модульный)

45-62-78

Три разъема для периферийных устройств PATA и FDD (модульный)

46-60-74-90 (FDD)

Сетевой шнур

140

CHIEFTEC CFT-850G-DF

850 Вт блок питания CHIEFTEC CFT-850G-DF имеет целых четыре «виртуальные» линии питания +12 В, причем суммарная их мощность в 800 Вт составляет более 90% от номинальной. Этот факт свидетельствует о том, что данная модель блока питания сконструирована с учетом требований современным игровых систем по распределению нагрузок на основных линиях питания. Так как именно на линии +12 В приходится основная доля нагрузок в компьютере, которые составляют процессор и видеокарта.

Также отметим, что на этикетке блока питания CHIEFTEC CFT-850G-DF подчеркивается соответствие стандартам по содержанию вредных веществ RoHS, наличие активной схемы компенсации мощности и соответствие основным требованиям по электромагнитной безопасность и совместимости (EMI/EMC).

CHIEFTEC CFT-850G-DF

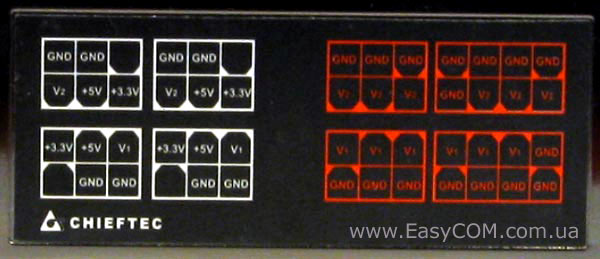

После ознакомления с мощностью линий питания есть смысл повнимательней взглянуть на схему контактов модульных разъемов. Получается, что для всех модульных разъемов питания отводятся две +12 В линии V1 и V2, которые являются наименее мощными. Оставшиеся две +12 В линии идут на несъемные разъемы. Этот факт следует принимать во внимание при сборке игровых систем из нескольких мощных видеокарт. Так как это может привести к перегрузке какой-либо линии, что неизбежно приведет к отключению блока питания.
