Обзор и тестирование блока питания CHIEFTEC SFX-250VS

Протестировав высокопроизводительные блоки питания стандарта SFX производства компании CHIEFTEC (CHIEFTEC SFX-350BS и CHIEFTEC SFX-450BS), мы, конечно же, не могли обойти стороной и менее мощные модели. Ведь далеко не каждый мини-ПК собирается на основе топовых комплектующих. Многие компактные сборки могут даже вовсе не включать в себя дискретные видеокарты или обходиться их низкопрофильными энергоэффективными вариантами. В таких случаях мощность вышеупомянутых решений (350 и 450 Вт соответственно) будет просто избыточной. Здесь целесообразнее использовать блок питания, который может выдавать нагрузку на уровне 200 - 250 Вт, например, CHIEFTEC SFX-250VS. Он лишь недавно пополнил модельный ряд компании CHIEFTEC, поэтому еще не успел появиться на прилавках отечественных магазинов. Но, судя по всему, ценник должен быть довольно привлекательным.

CHIEFTEC SFX-250VS

Спецификация:

Модель

CHIEFTEC SFX-250VS

Тип

SFX

Номинальная мощность, Вт

250

Мощность по каналу 12В, Вт

220

Мощность линий +3,3В и +5В, Вт

80

Количество линий +12В

1

Выходы, А

+3,3В

14

+5В

15

+12В

18,5

-12В

0,3

+5VSB (дежурная линия питания)

3

PCIe-разъемов

Нет

NVIDIA SLI Ready / AMD CrossFire Certified

Нет

Модульный

Нет

КПД, %

>85

Сертифицирован 80 PLUS

Нет

Коэффициент мощности (PF), %

>90

Метод компенсации коэффициента мощности

Активный

Входное напряжение питания, В

230

Частота, Гц

50

Входной ток, А

3

Размер вентилятора, мм

80 х 80 х 15

Регулятор скорости вращения вентилятора

Есть

Уровень шума, дБ

До 25,5

Электромагнитные безопасность и совместимость (EMI/EMC)

CB, TUV, CE, ErP 2013

Защиты

OVP, UVP, OPP, SCP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры, мм

100 х 125 х 64

Комплектация

Нет

Гарантия, лет

2

Сайт производителя

CHIEFTEC

Страница продукта

CHIEFTEC SFX-250VS

Упаковка, комплект поставки и внешний вид

CHIEFTEC SFX-250VS

Блок питания CHIEFTEC SFX-250VS поставляется в OEM-варианте, то есть без упаковки, что немного снижает его конечную стоимость по сравнению с «коробочными» версиями. Правда, при этом шнур питания и винты для крепления нужно будет искать самому или же приобретать отдельно.

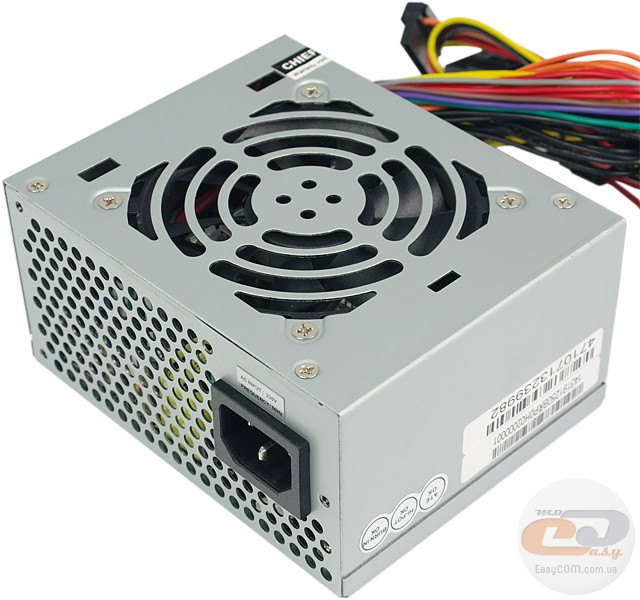

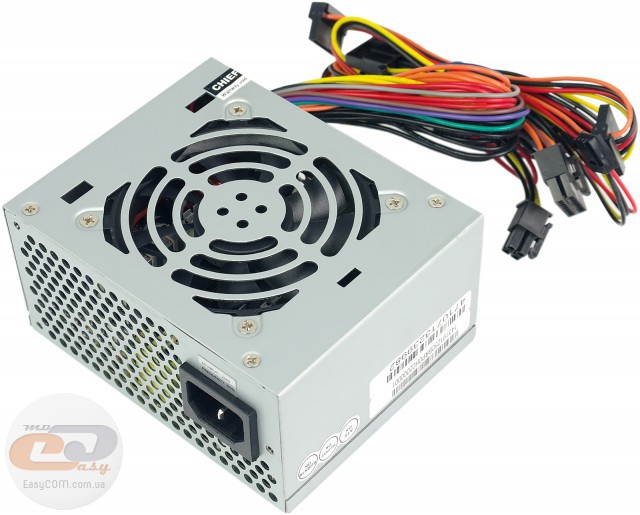

Как и другие решения формата SFX, данная модель имеет очень компактные размеры – всего 100 х 125 х 64 мм. Поэтому очевидно, что основными сферами использования такого блока питания будут мини-ПК, HTPC или моддинг-проекты. Во внешнем виде между CHIEFTEC SFX-250VS и старшими устройствами из той же серии (CHIEFTEC SFX-350BS и CHIEFTEC SFX-450BS) очень мало различий. Он по-прежнему выполнен из толстой стали с хорошим качеством обработки и подгонки панелей. В целях экономии производитель решил не покрывать его дополнительным слоем краски, что, в принципе, характерно для всех OEM-решений.

CHIEFTEC SFX-250VS

Конфигурация вентиляционных отверстий также не изменилась: перфорация присутствует на передней и задней стенках, а также на крышке, за которой расположен вентилятор. Все провода распаяны непосредственно на печатной плате и выходят наружу через круглое отверстие. В принципе, это не создаст большого дискомфорта при подключении устройств внутри компьютерного корпуса, поскольку кабелей не так много, как в полноразмерных блоках питания. К тому же отказ от модульной системы позволил еще немного снизить конечную стоимость устройства.

CHIEFTEC SFX-250VS

Отсутствие оплеток на выходных кабелях также не стало неожиданностью: это стандартная практика для OEM-решений. Основные разъемы питания имеют следующую конфигурацию: разборный 20+4-контактный ATX и 4-контактный ATX12V. Коннекторы PCIe отсутствуют. Не сказать, что это уж очень большой недостаток для устройства мощностью 250 Вт, но наличие хотя бы одного такого разъема явно бы не помешало. С другой стороны, и логику производителя можно понять. Ведь большинство мини-ПК не оборудуются дискретными видеоускорителями, а используют возможности встроенного графического ядра. А если пользователь и устанавливает внешнюю видеокарту, то в подавляющем большинстве случаев это энергоэффективное решение, для которого вполне хватит питания через слот PCI Express x16 на материнской плате.

Что касается остальных разъемов, то, в принципе, их достаточно, чтобы запитать все основные устройства внутри компактного корпуса. Хотя наличие дополнительной пары коннекторов SATA все же не помешало бы. Все-таки на сегодняшний день они являются более актуальными, чем PATA. Однако по большому счету это мелочи, которые можно поправить покупкой того или иного переходника. Если же отталкиваться от возможностей и предназначения модели CHIEFTEC SFX-250VS, то конфигурацию ее кабелей можно считать хорошей.

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

32

4-контактный разъем питания ATX12V

1

32

два разъема PATA и один FDD

1

32-47-62

два разъема SATA

1

32-47

CHIEFTEC SFX-250VS

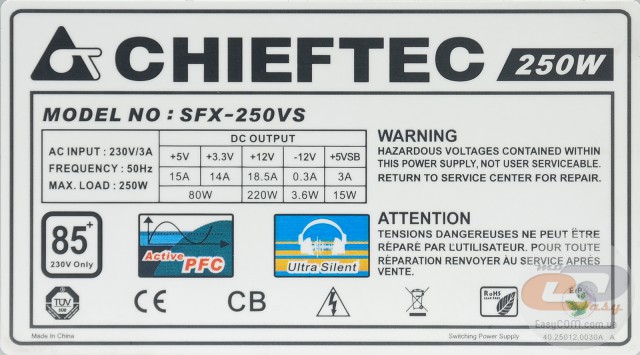

Теперь давайте более детально рассмотрим технические характеристики блока питания. Его номинальная мощность составляет 250 Вт. Канал +12В выполнен в виде одной линии с нагрузочной способностью до 18,5 А (88% от общей мощности). Очевидно, что при таких показателях делить ее на виртуальные линии не было никакого смысла. Да и для современных комплектующих наличие одного мощного канала +12В является более предпочтительным решением. Каналы +3,3В и +5В имеют максимальную суммарную мощность 80 Вт и способны выдержать нагрузку 14 А и 15 А соответственно. Для компонентов мини-ПК этого будет вполне достаточно.

Модель CHIEFTEC SFX-250VS не прошла аттестацию на соответствие нормам директивы 80 PLUS, однако для электросетей с напряжением питания 230 В уровень ее КПД может достигать 85%. По крайне мере, так гласит логотип с надписью «85+ 230V only» на этикетке.

Также стоит отметить, что данный блок питания рассчитан только на работу в электросетях с напряжением 230 В. Очевидно, что небольшие отклонения от этого значения не смогут повлиять на стабильность его функционирования. Однако в некоторых регионах нашей страны, где просадки напряжения не редкость, в работе CHIEFTEC SFX-250VS могут наблюдаться проблемы, вплоть до его выключения.

Внутреннее устройство

CHIEFTEC SFX-250VS

Процесс разборки блока питания такой же, как и в случае с ATX-решением: нужно всего лишь открутить два крепящих винта на верхней крышке. Обращаем ваше внимание на присутствие специального стикера с надписью «Warranty void if removed», повреждение которого приведет к потере гарантии.

CHIEFTEC SFX-250VS

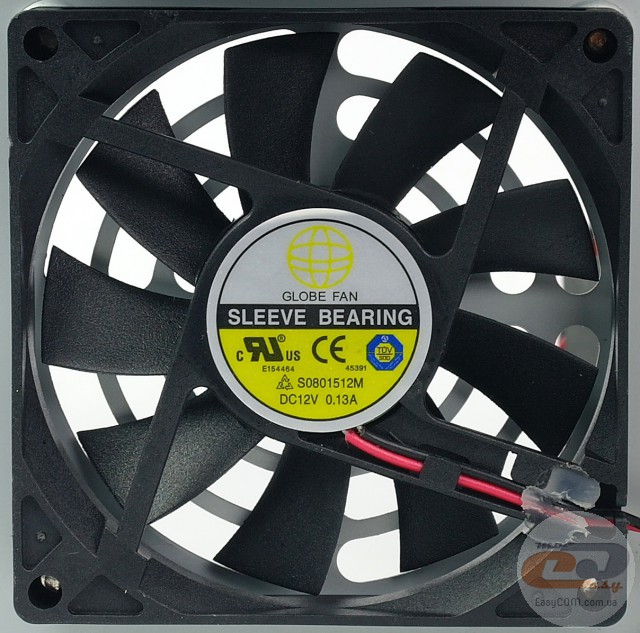

Для охлаждения внутренних компонентов используется низкопрофильный 80-мм вентилятор GLOBE FAN S0801512M. В его основе лежит подшипник скольжения - стандартный вариант для блоков питания такого класса. Напомним, что данный вентилятор использовался и в более производительной модели CHIEFTEC SFX-350BS мощностью 350 Вт, где он зарекомендовал себя довольно хорошо. Поэтому есть все основания полагать, что и здесь он без проблем справится со своей задачей. Хотя, конечно же, многое еще зависит и от настройки системы управления вентилятором. В любом случае, потенциал у блока питания CHIEFTEC SFX-250VS по части эффективности охлаждения определенно есть.

Вентилятор

GLOBE FAN S0801512M

Тип подшипника

Скольжения

Напряжение питания, В

12

Ток, А

0,13

Мощность, Вт

1,56

Максимальная скорость вращения, об/мин

2500 ± 10%

Воздушный поток, CFM

32,14

Уровень шума, дБ

До 25,5

Размеры, мм

80 х 80 х 15

CHIEFTEC SFX-250VS

CHIEFTEC SFX-250VS построен на общей с моделями CHIEFTEC SFX-350BS и CHIEFTEC SFX-450BS платформе (NO-754 REV-04), OEM-производителем которой выступает компания High Power (SIRFA). Поэтому во всех трех случаях можно заметить общее сходство во внутренней компоновке. Однако на уровне элементной базы, конечно же, есть различия.

CHIEFTEC SFX-250VS

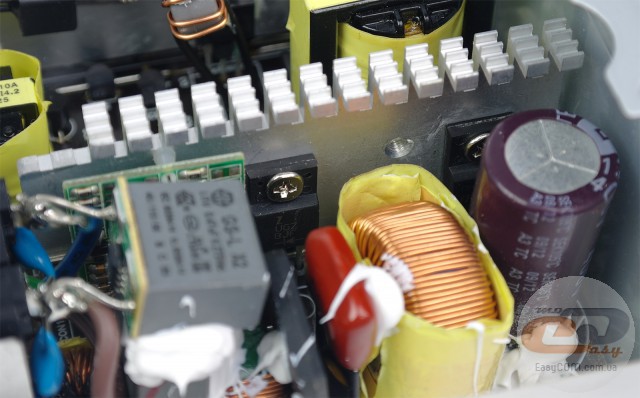

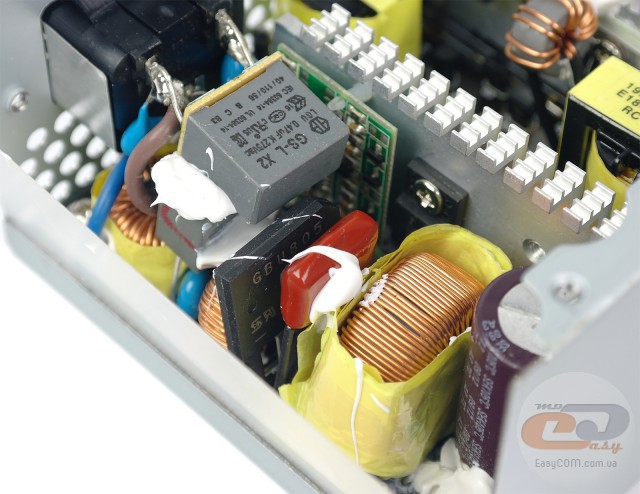

Примечательно, что несмотря на такие скромные размеры устройства, в нем нашлось место для входного фильтра, который сглаживает помехи, излучаемые в сеть блоком питания, и для модуля активной коррекции коэффициента мощности. Все компоненты надежно изолированы друг от друга. Диодный мост для выпрямления входного тока представлен сборкой GBU805. Благо, он находится сразу же под вентилятором, поэтому не должен перегреваться в столь «спартанских» условиях. К тому же не будем забывать, что мы имеем дело с блоком питания мощностью всего лишь 250 Вт, тогда как данный элемент рассчитан на куда большие нагрузки.

CHIEFTEC SFX-250VS

Производителя конденсатора высоковольтной цепи установить не удалось. Можем лишь указать его характеристики: 400 В х 120 мкФ. Максимальная рабочая температура заявлена на уровне 105°C, что вселяет уверенность в его качестве и позволяет рассчитывать на продолжительный срок службы.

CHIEFTEC SFX-250VS

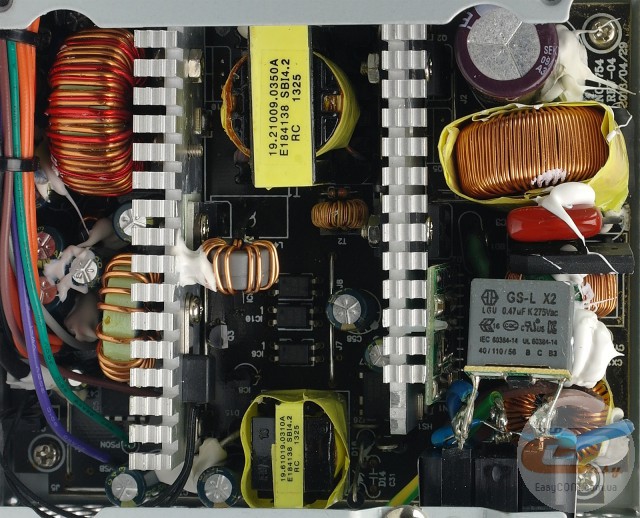

К сожалению, из-за очень плотной компоновки, рассмотреть маркировку многих силовых элементов не удалось, поэтому в некоторых случаях можем описать лишь общее устройство того или иного узла. Однако даже такие сведения позволят сделать определенные выводы об уровне используемой схемотехники, а в дальнейшем – более правильно проанализировать полученные во время тестирования результаты.

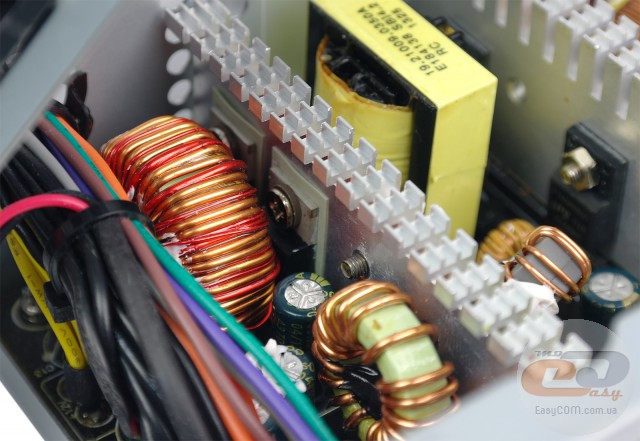

В первую очередь хочется отметить наличие двух сравнительно больших алюминиевых радиаторов с разветвлением в верхней части, благодаря чему они должны хорошо справляться с отводом тепла от силовых элементов. На первом закреплены ключи главного преобразователя и компоненты модуля APFC. Рядом можно рассмотреть маленькую печатную плату, где сосредоточена логика, управляющая работой блока питания.

CHIEFTEC SFX-250VS

Второй радиатор установлен в низковольтной части и служит для охлаждения диодных сборок (по одной на каждом канале), задействованных в выпрямлении выходных напряжений. Стабилизация напряжения питания организована по групповому принципу: отдельный дроссель для линии +3,3В и общий для каналов +5В и +12В. Такая конфигурация вполне характерна для блоков питания стандарта SFX. Как видим, использование более прогрессивной схемотехники на основе DC-DC-преобразователей и раздельного метода стабилизации пока еще слишком большая роскошь для них. Хотя, с другой стороны, мы можем рассчитывать на довольно привлекательные ценники на устройства подобного рода.

CHIEFTEC SFX-250VS

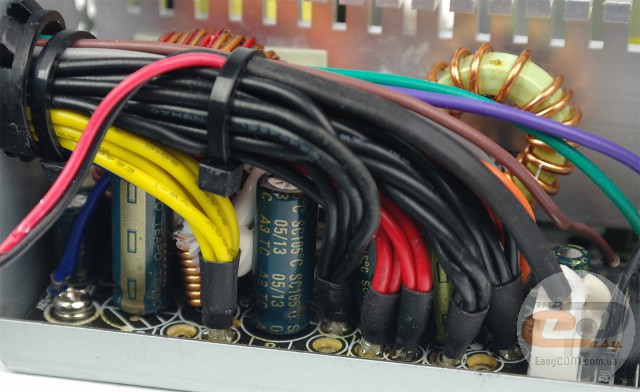

В узле фильтрации выходных напряжений установлены конденсаторы производства тайваньской компании Teapo. Судя по отзывам радиолюбителей, их качество находится на среднем уровне. Отметим, что все элементы принадлежат к высокотемпературным сериям (до 105°C).

CHIEFTEC SFX-250VS

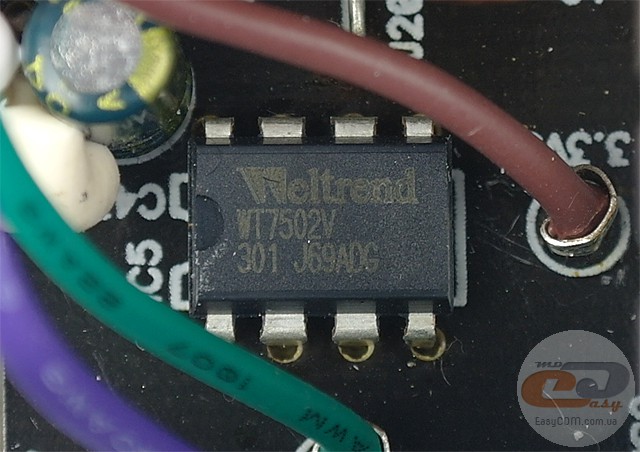

Согласно технической спецификации, блок питания CHIEFTEC SFX-250VS имеет следующий ряд защит: OVP, UVP, OPP и SCP. Для решения подобного класса это довольно-таки хороший показатель. Сам же узел основан на микросхеме-супервайзере Weltrend WT7502V.

Тестирование

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

CHIEFTEC SFX-250VS

CHIEFTEC SFX-250VS

CHIEFTEC SFX-250VS

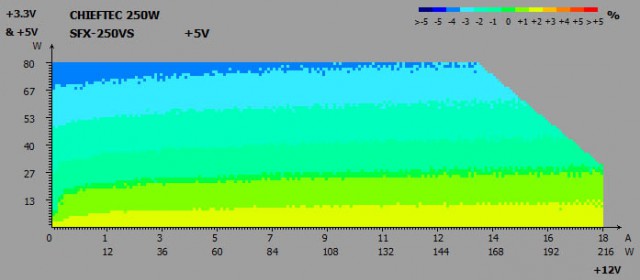

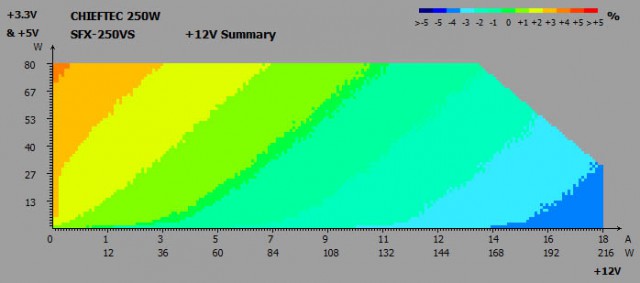

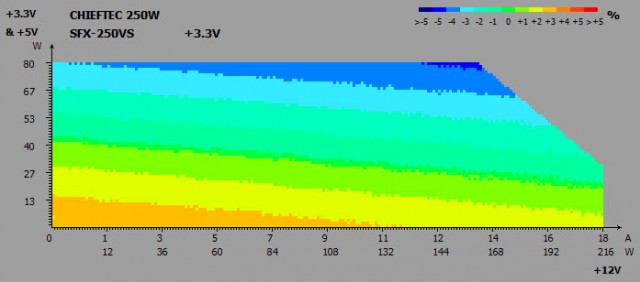

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -4% до +3%;
  • линия +5В: от -4% до +2%;
  • линия +12В: от -4% до +3%.

Узел стабилизации напряжения хорошо справляется со своей задачей. Во всех трех случаях отклонения напряжений не превышали допустимых норм. Максимальная просадка на наиболее востребованной линии +12В во время эксперимента была зафиксирована на уровне -4%. То есть значение еще не предельное, а значит, и во время работы в составе реальной конфигурации не должно возникнуть никаких проблем.

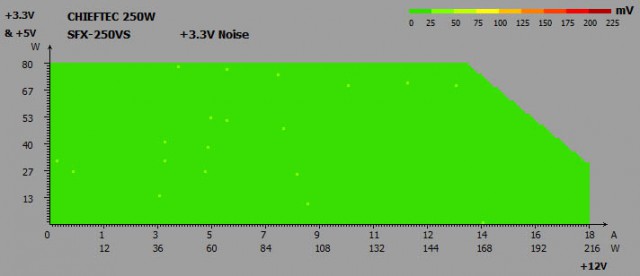

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

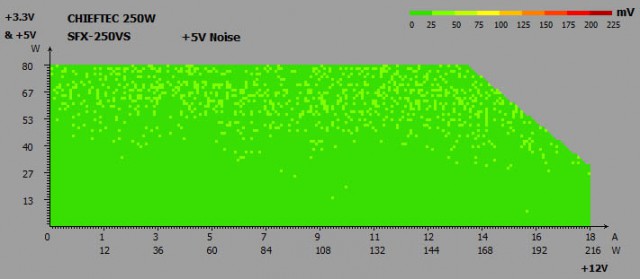

CHIEFTEC SFX-250VS

CHIEFTEC SFX-250VS

CHIEFTEC SFX-250VS

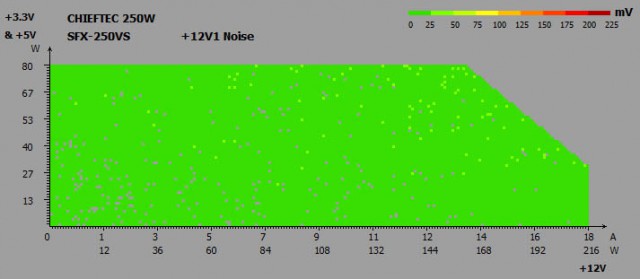

Наиболее зашумленной линией оказалась +12В. В единичных случаях наблюдались довольно большие всплески, превышающие 200 мВ. Хотя в целом результаты довольно хорошие: почти вся диаграмма окрашена в темно-зеленый цвет (уровень пульсаций до 25 мВ). С остальными линиями (+3,3В и +5В) уже полный порядок. Кстати, точно такую же картину мы наблюдали и при тестировании старшей модели (CHIEFTEC SFX-450BS).
