Обзор CHIEFTEC STEALTH 1000W (SPX-1000-FC): качественный блок питания с «платиновым» сертификатом

Блоки питания CHIEFTEC у многих ассоциируются с доступными или среднеценовыми решениями, предлагающими хорошее соотношение цены и возможностей. Однако компания решила шагнуть в премиальный сегмент, представив линейку CHIEFTEC STEALTH, включающую модели на 1000 и 1200 Вт.

Эти устройства отличаются сертификацией 80 PLUS Platinum, использованием полумостовой схемы и DC-DC-преобразователей, а также рядом других характеристик, отвечающих современным требованиям к высококлассным блокам питания.

Что же скрывается внутри и как новинка показывает себя в реальных условиях – мы проверим на примере киловаттного блока CHIEFTEC STEALTH 1000W (SPX-1000-FC) стоимостью около ₴7000 или $160.

Спецификация

Модель	CHIEFTEC STEALTH 1000W (SPX-1000-FC)
Тип	ATX12V 3.1
Максимальная мощность, Вт	1000
Мощность по каналу +12В, Вт.	1000
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	83,3
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (очередная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	6,5 − 13
КПД, %	≤94
Сертификация 80 PLUS	Platinum
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≥0,95
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Масса, кг	2,7
Гарантия, лет	5
Сайт производителя	CHIEFTEC
Страница устройства	CHIEFTEC STEALTH 1000W

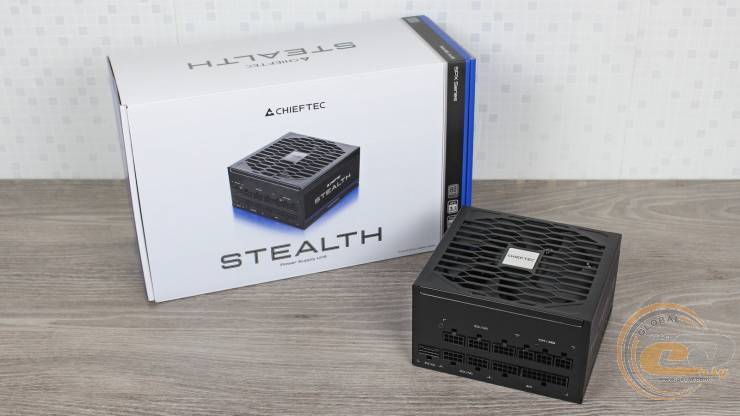

Упаковка и комплект поставки

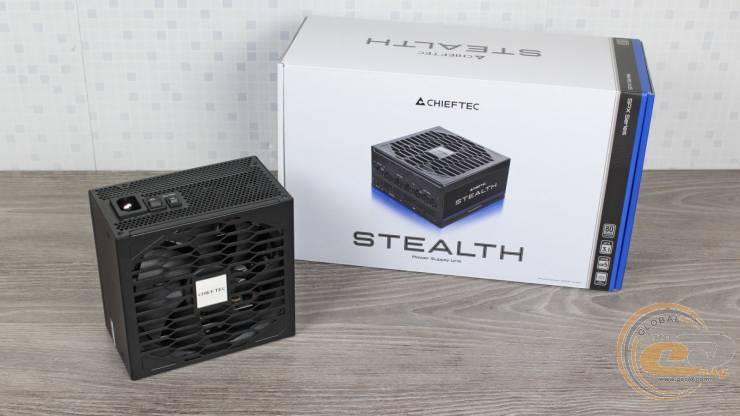

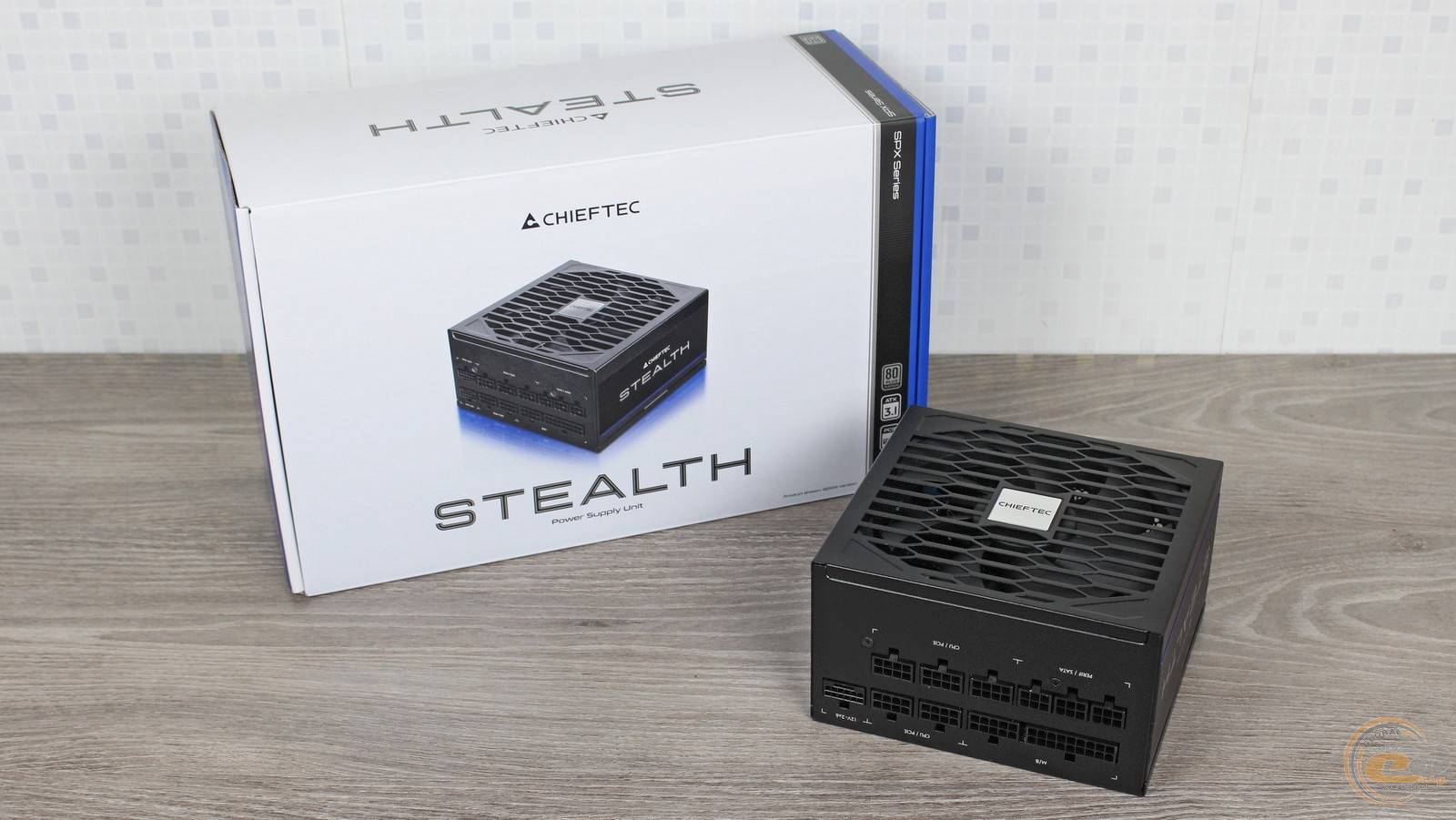

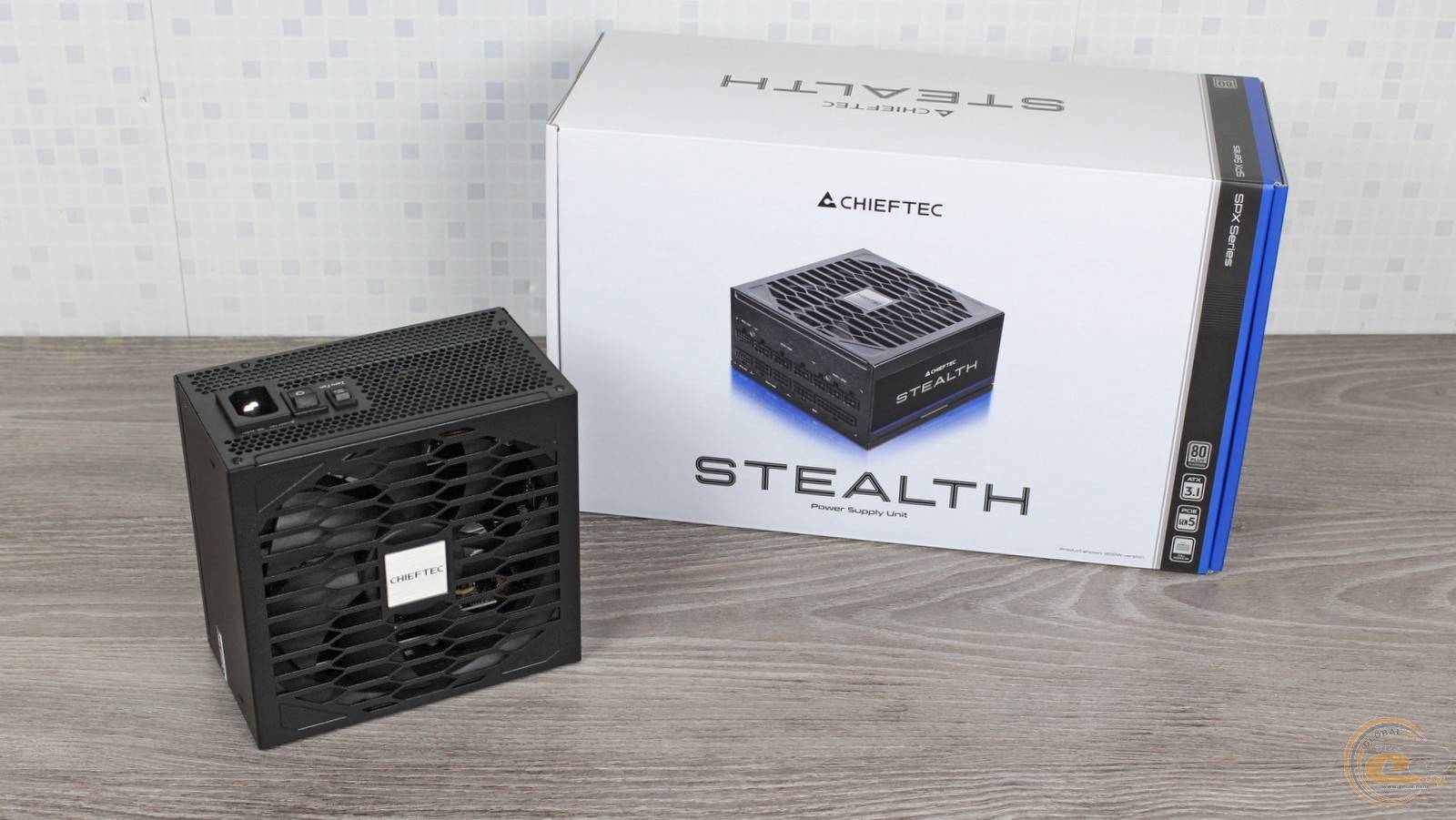

Симпатичная и достаточно информативная коробка унифицирована для обоих представителей линейки. Кроме электротехнических показателей, здесь также представлен список коннекторов.

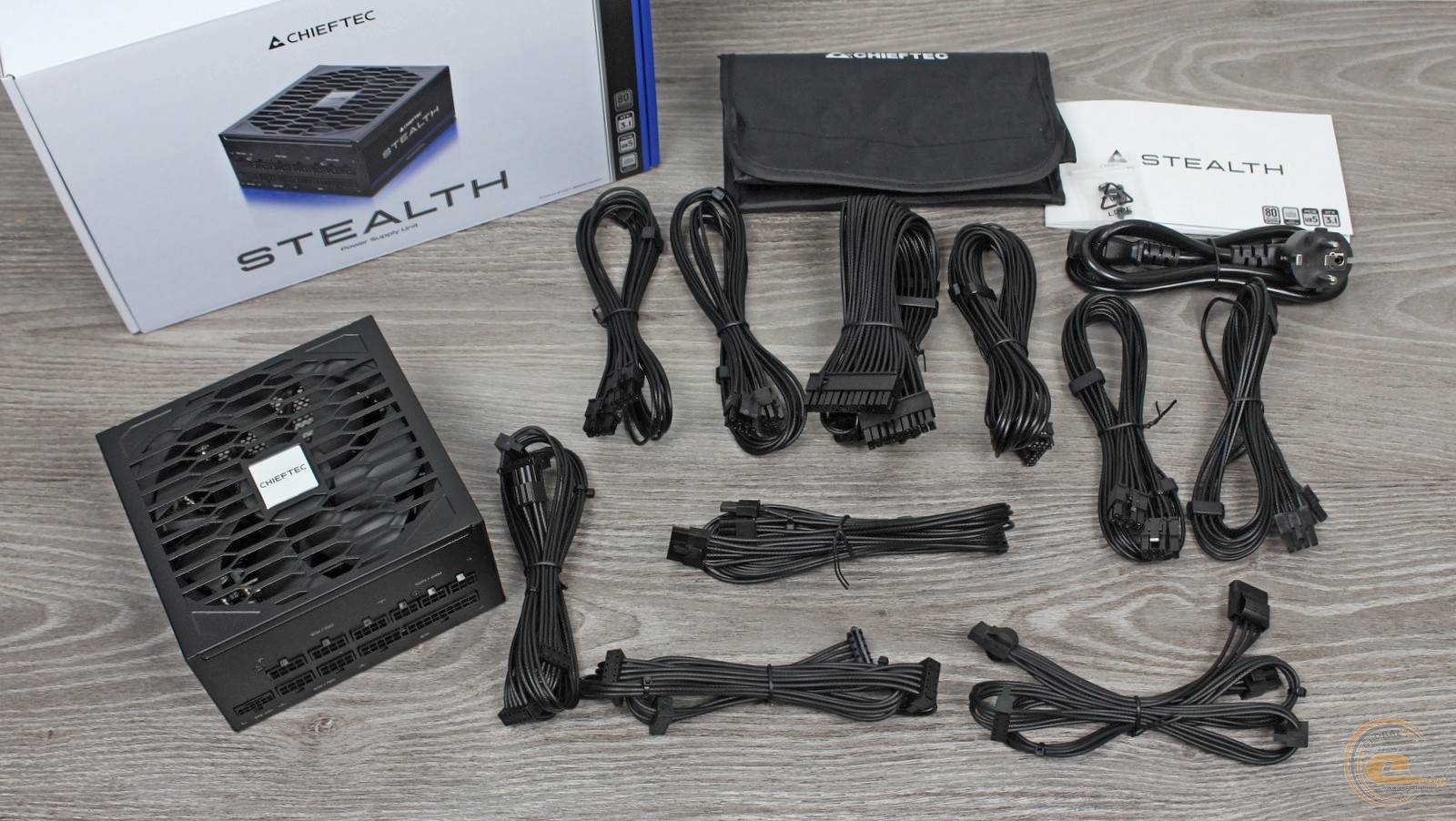

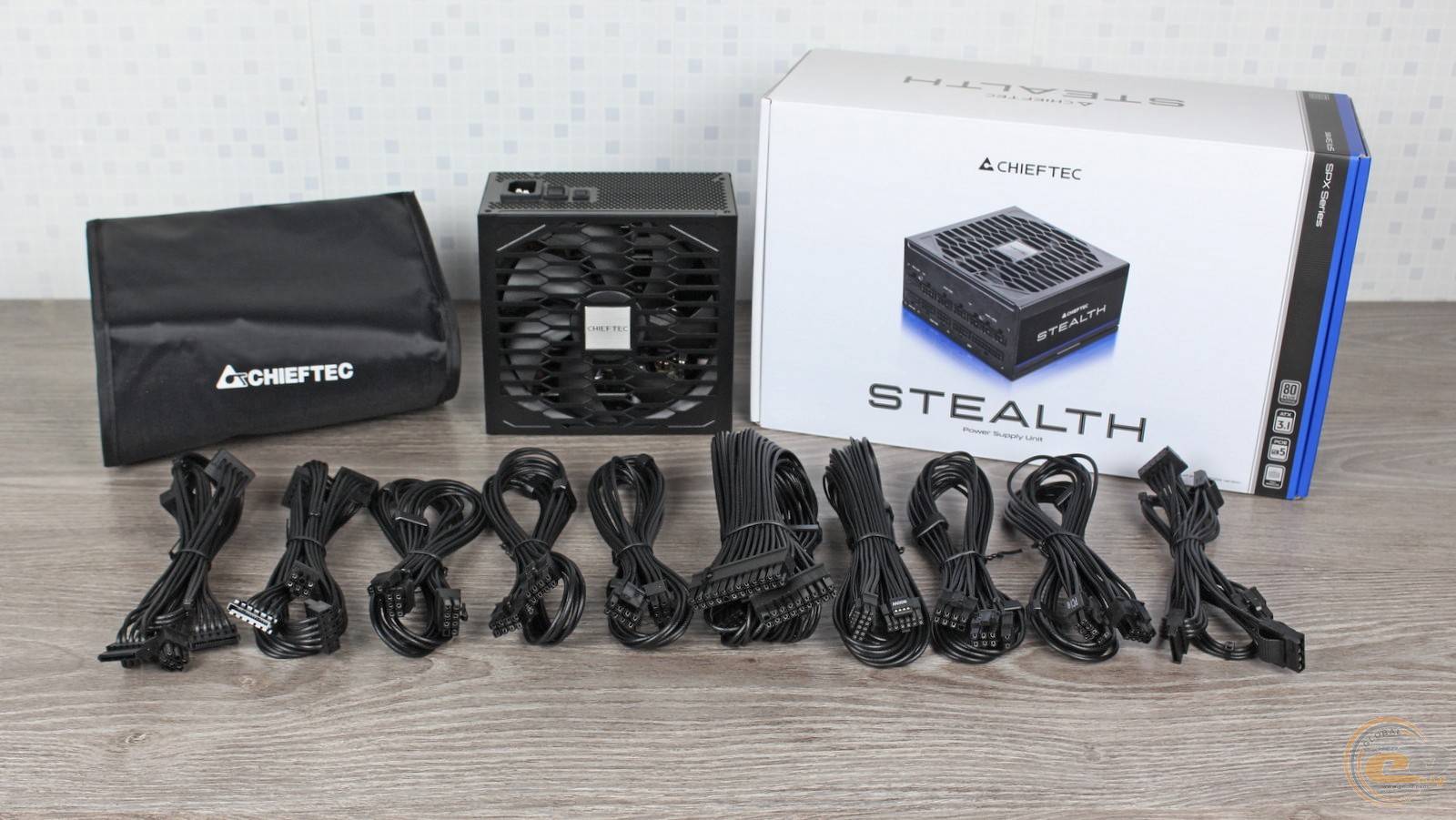

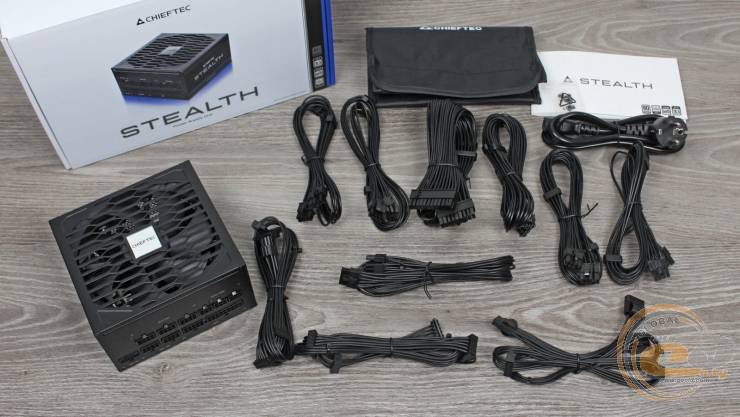

В комплекте с блоком питания поставляются входной кабель питания, модульные кабели, чехол для их хранения, крепежные винты и руководство пользователя — поэтому есть все необходимое и немного больше.

Внешний вид

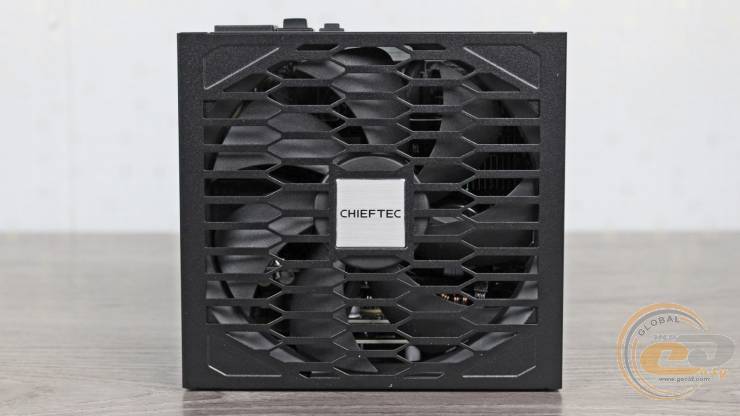

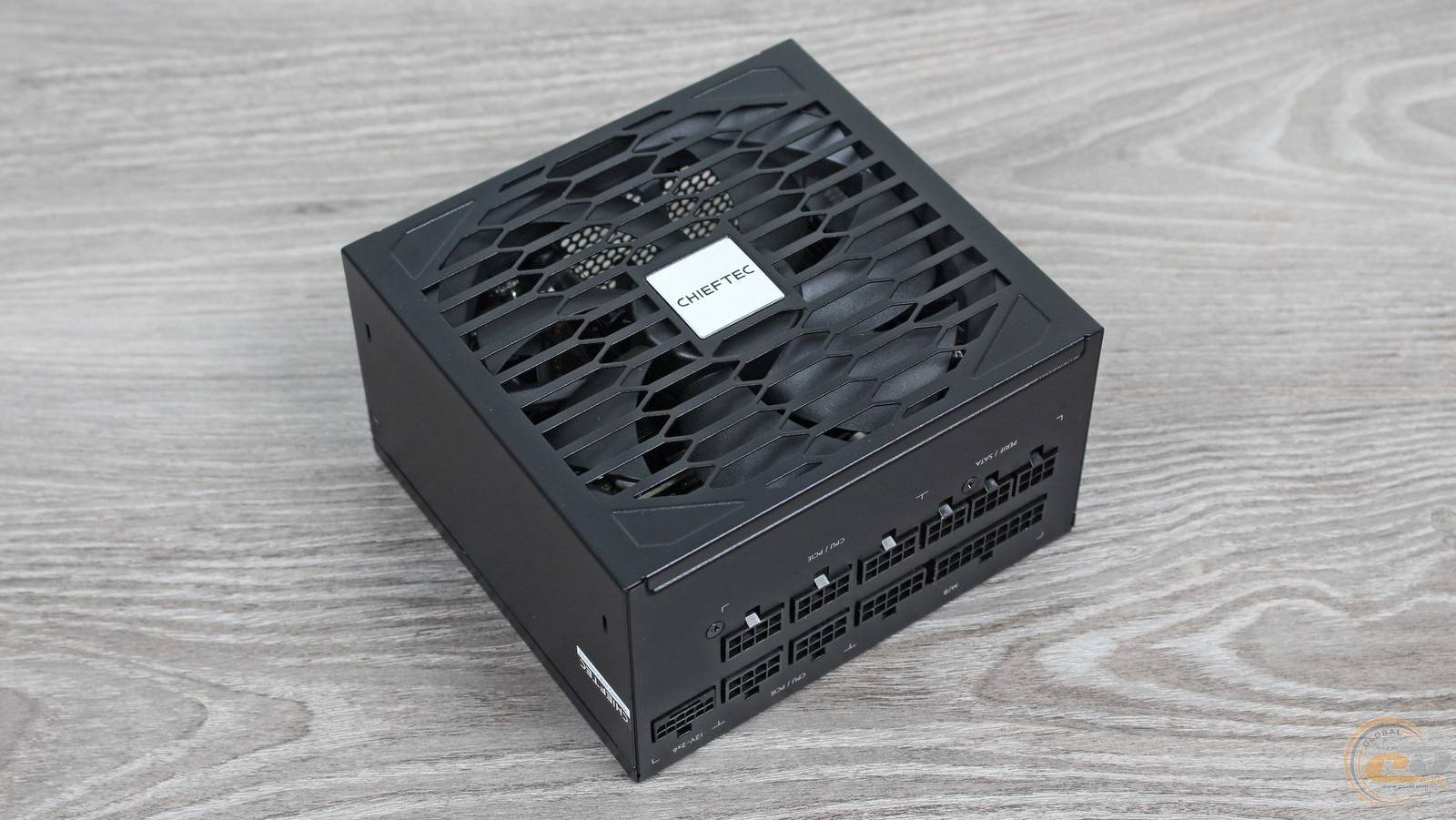

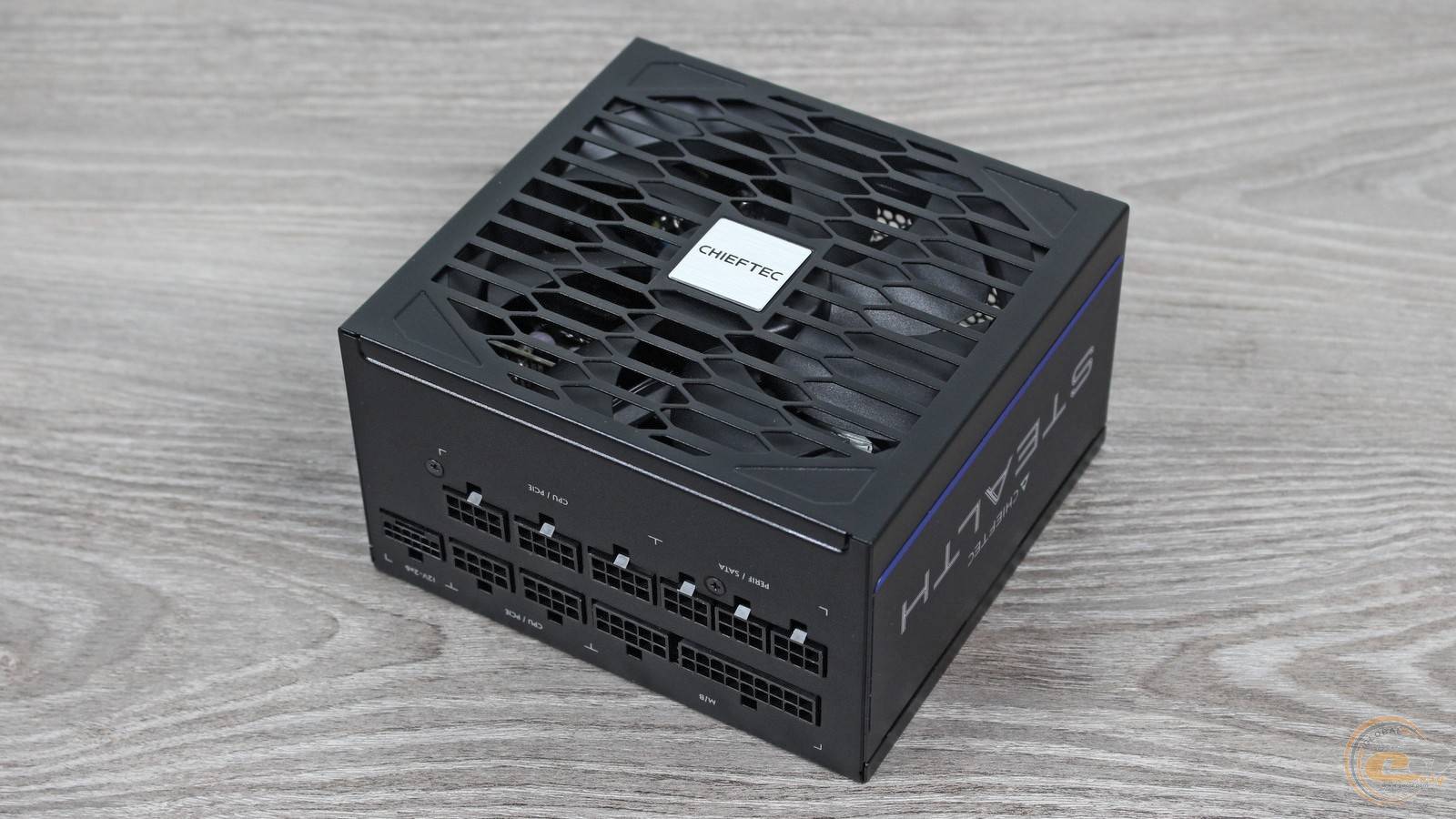

Несмотря на большую мощность, решения линейки CHIEFTEC STEALTH получили очень компактные размеры – 140 х 150 х 86 мм. А вот весит киловатник немало – целых 2,7 кг.

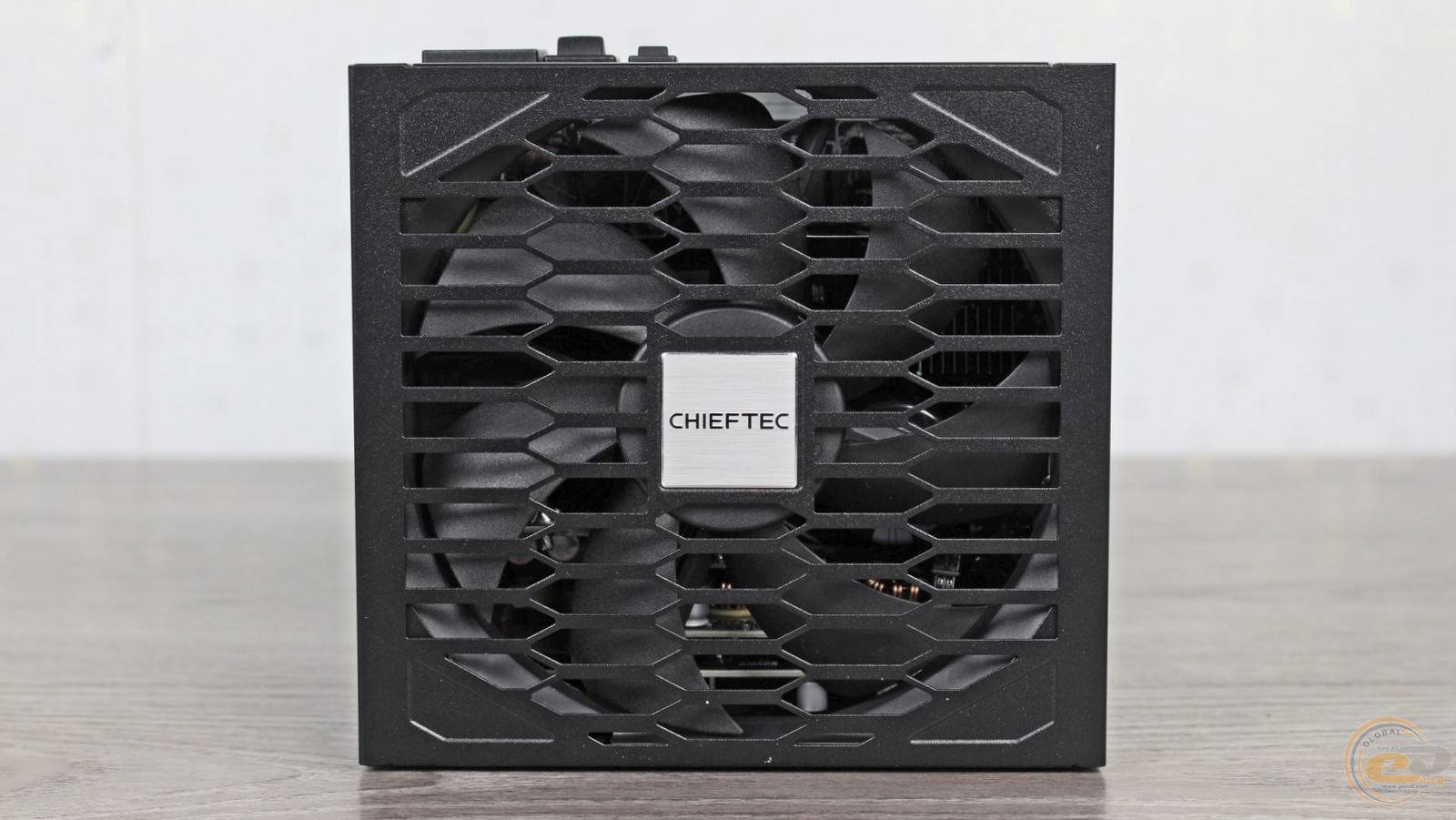

Что касается дизайна, то форма вентиляционных отверстий, оформление логотипа производителя и цветовая гамма очень напоминают модели других свежих линеек – CHIEFTEC VITA SM3 и CHIEFTEC VEGA M.

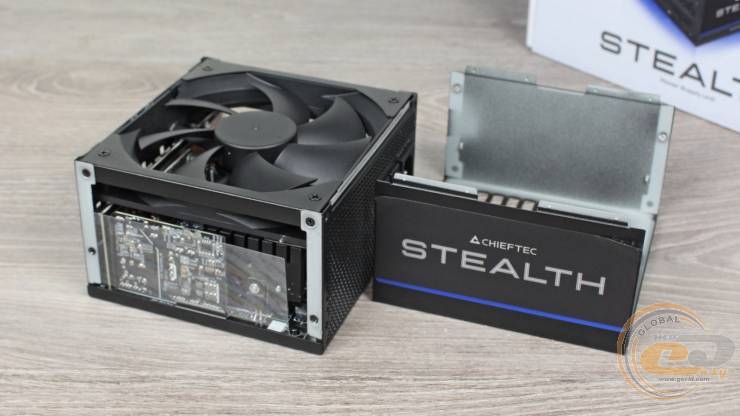

Впрочем, определенные отличия между ними все же есть. Так, у CHIEFTEC STEALTH 1000W винты крепления вентилятора скрыты от глаз пользователя.

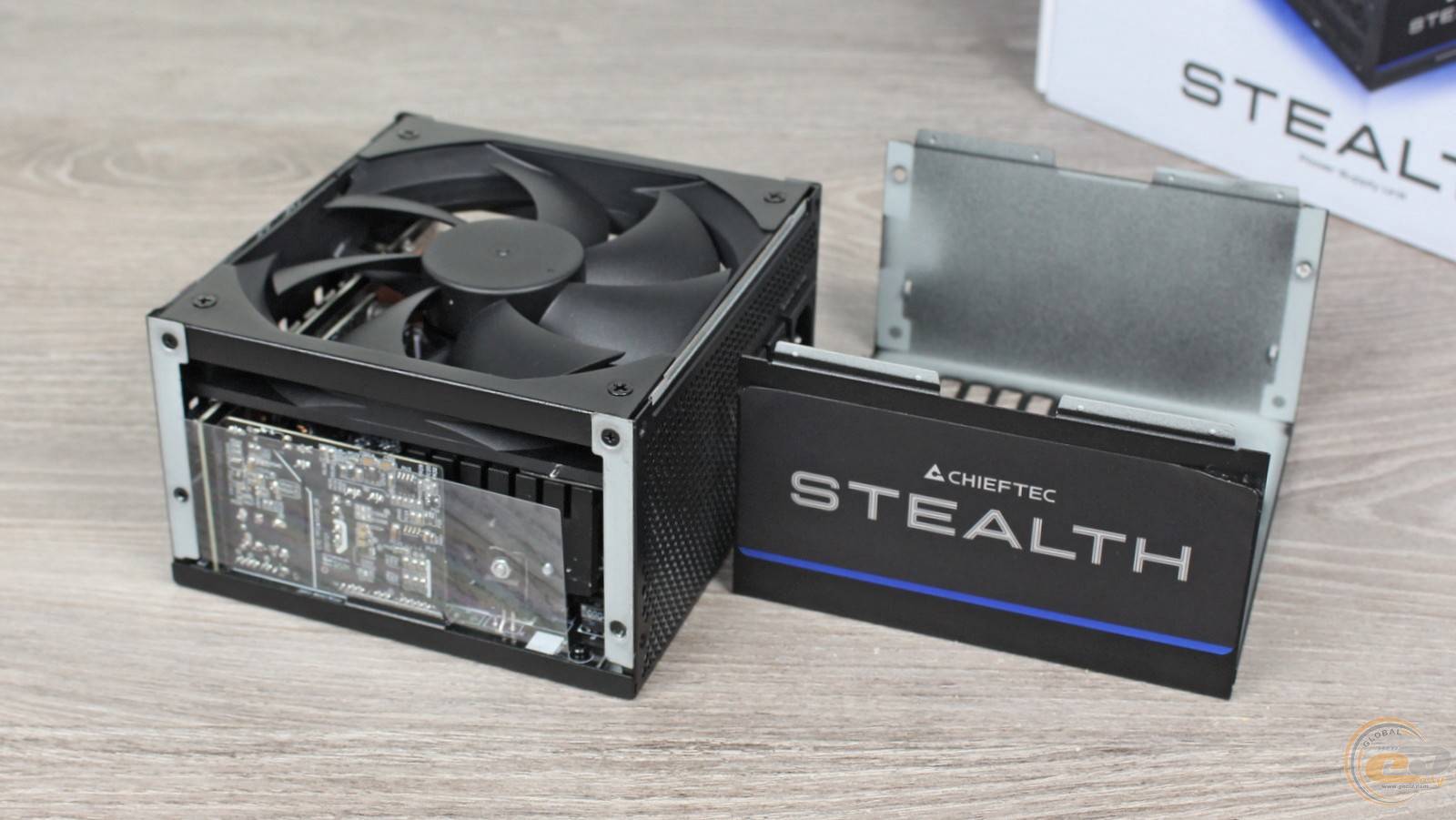

Пропеллер не снимается вместе с крышкой, а фиксируется парой дополнительных металлических креплений.

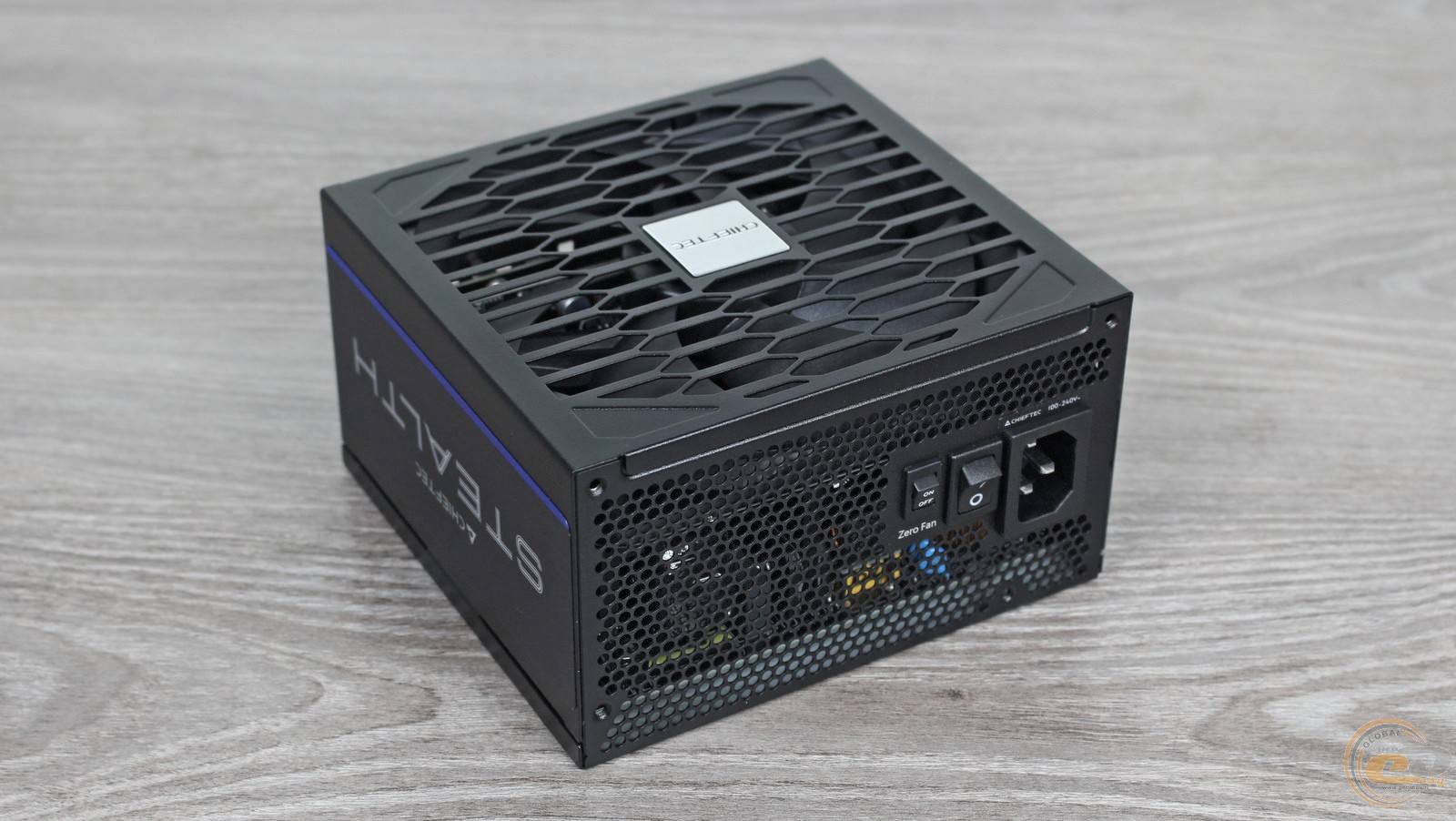

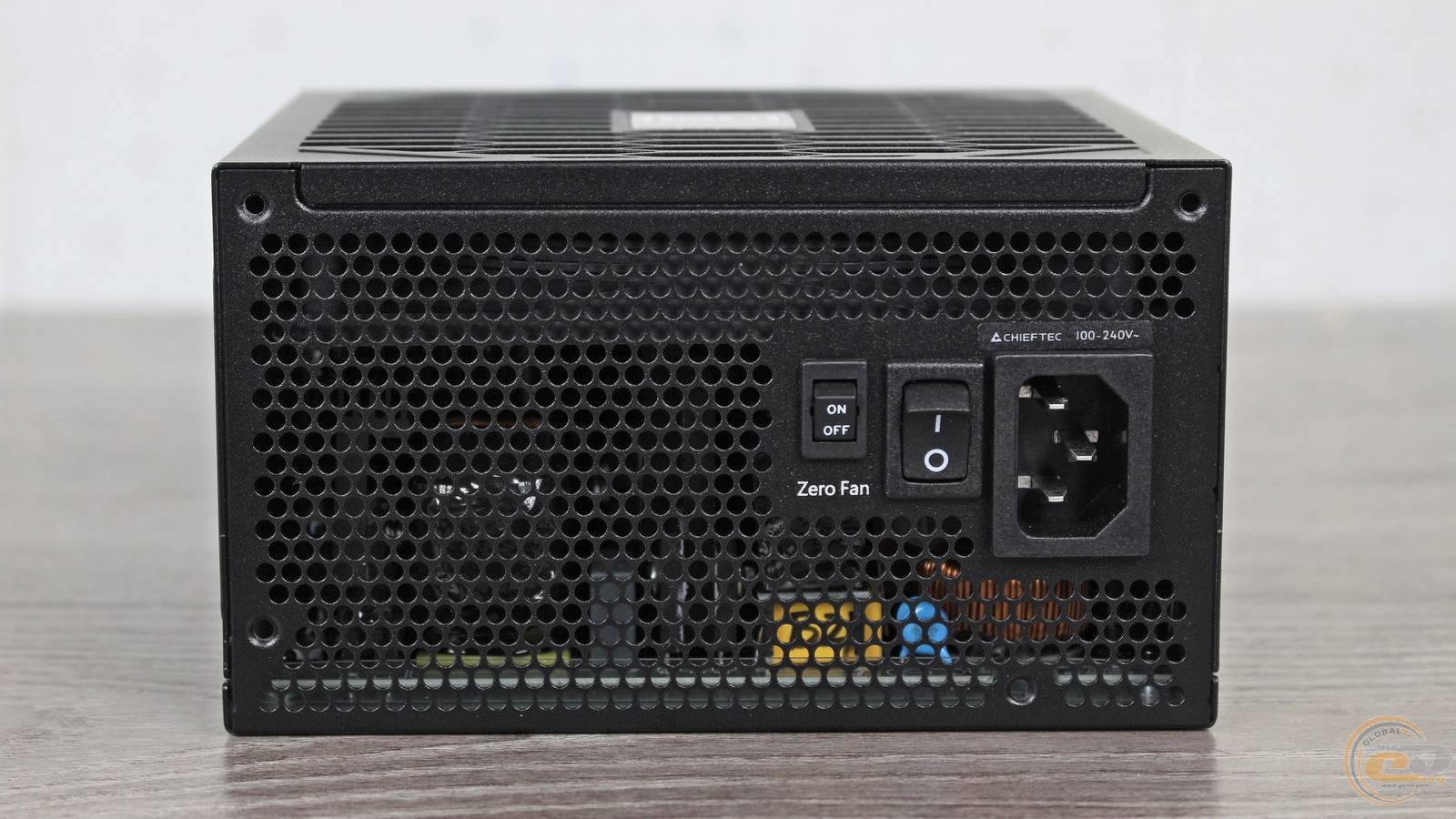

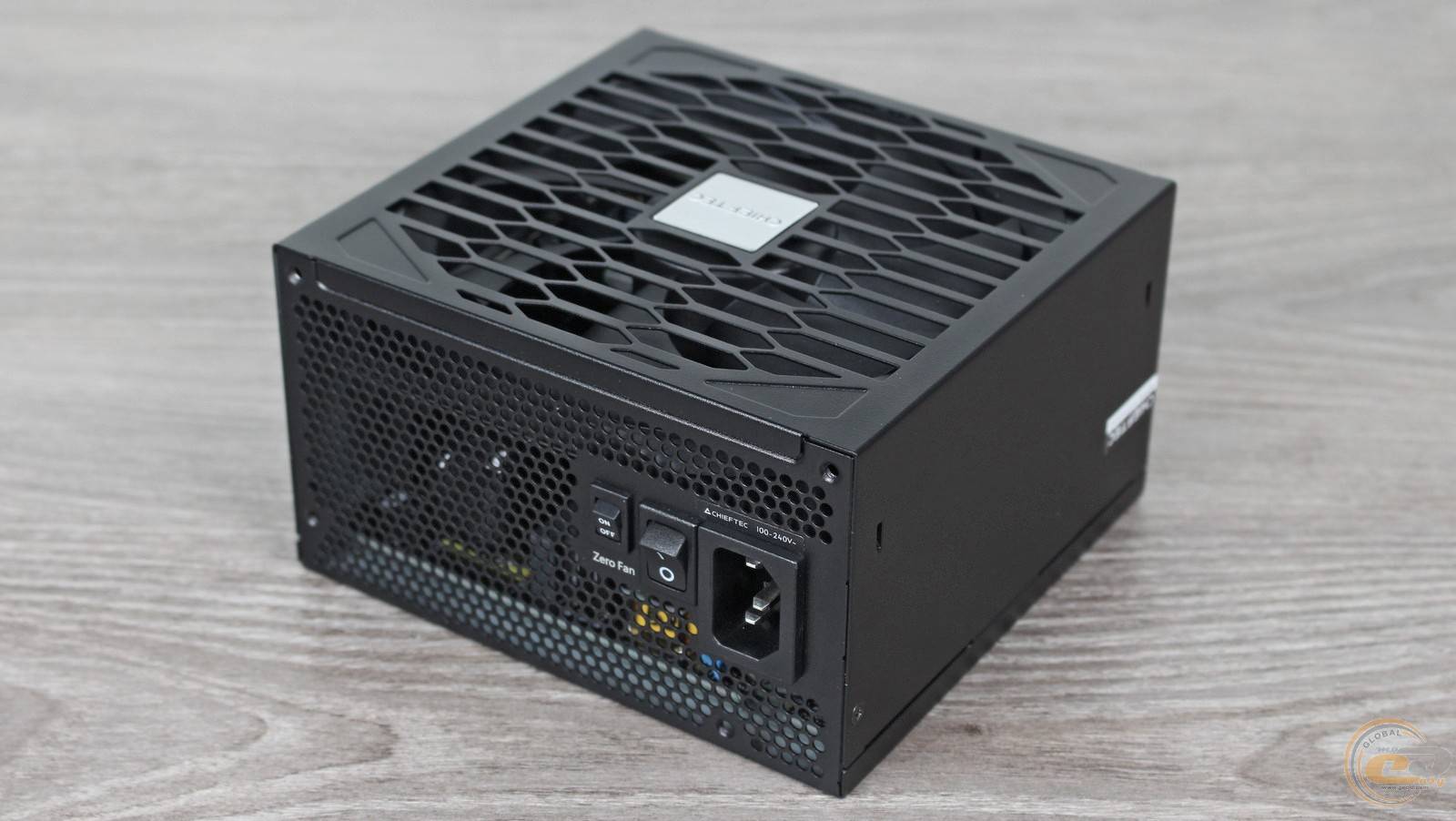

Тыл также выдает «Стелса» — привычные разъемы питания и выключатель дополнены более компактным переключателем гибридного режима работы системы охлаждения «Zero Fan». Кроме того, здесь используются неординарные круглые отверстия вместо обычных шестиугольных.

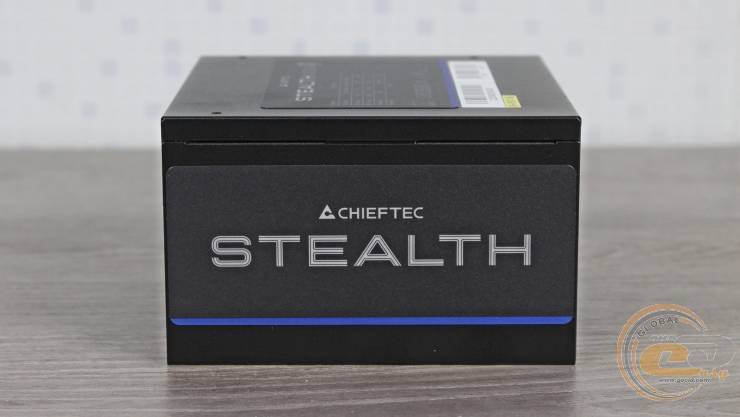

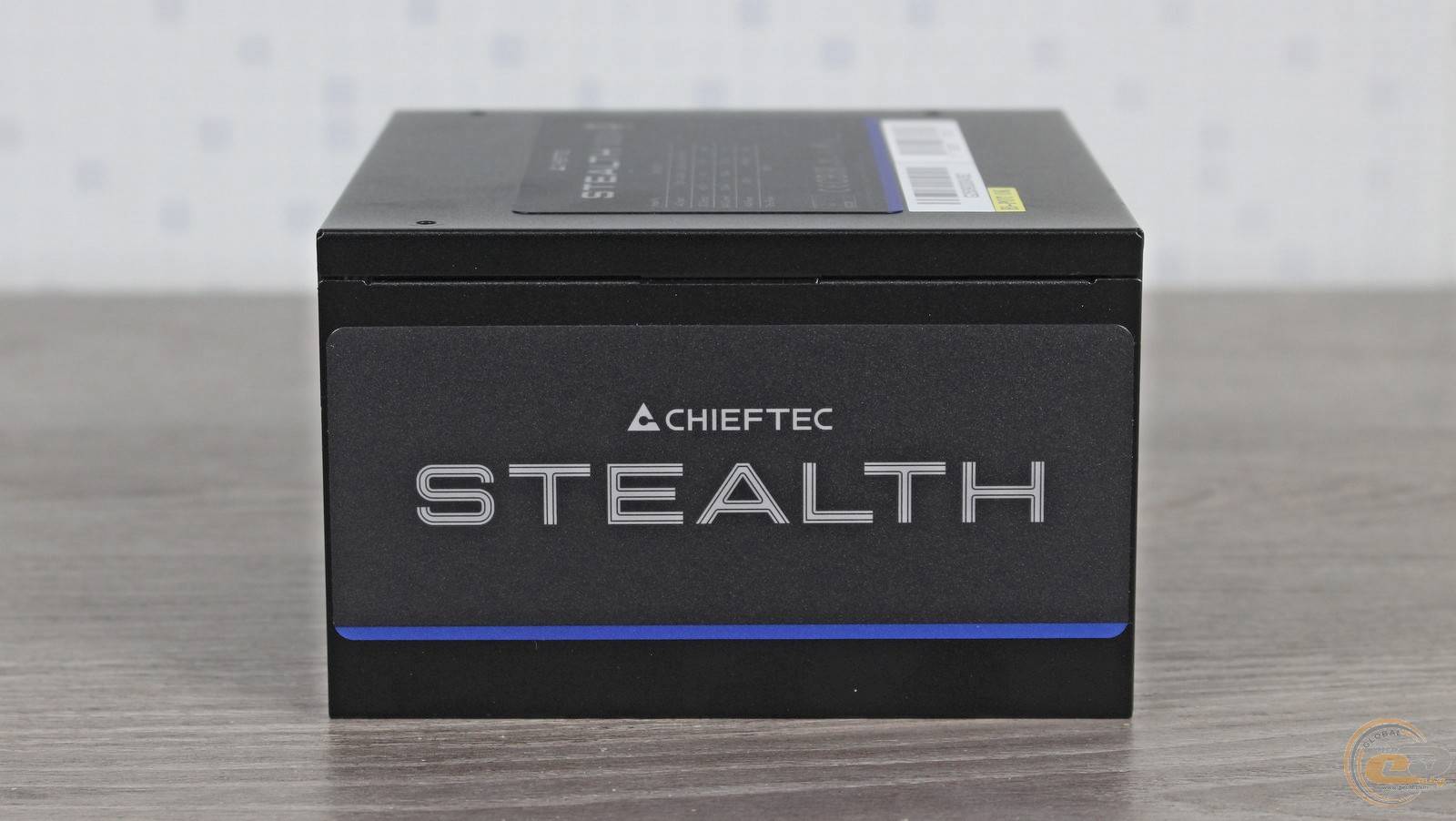

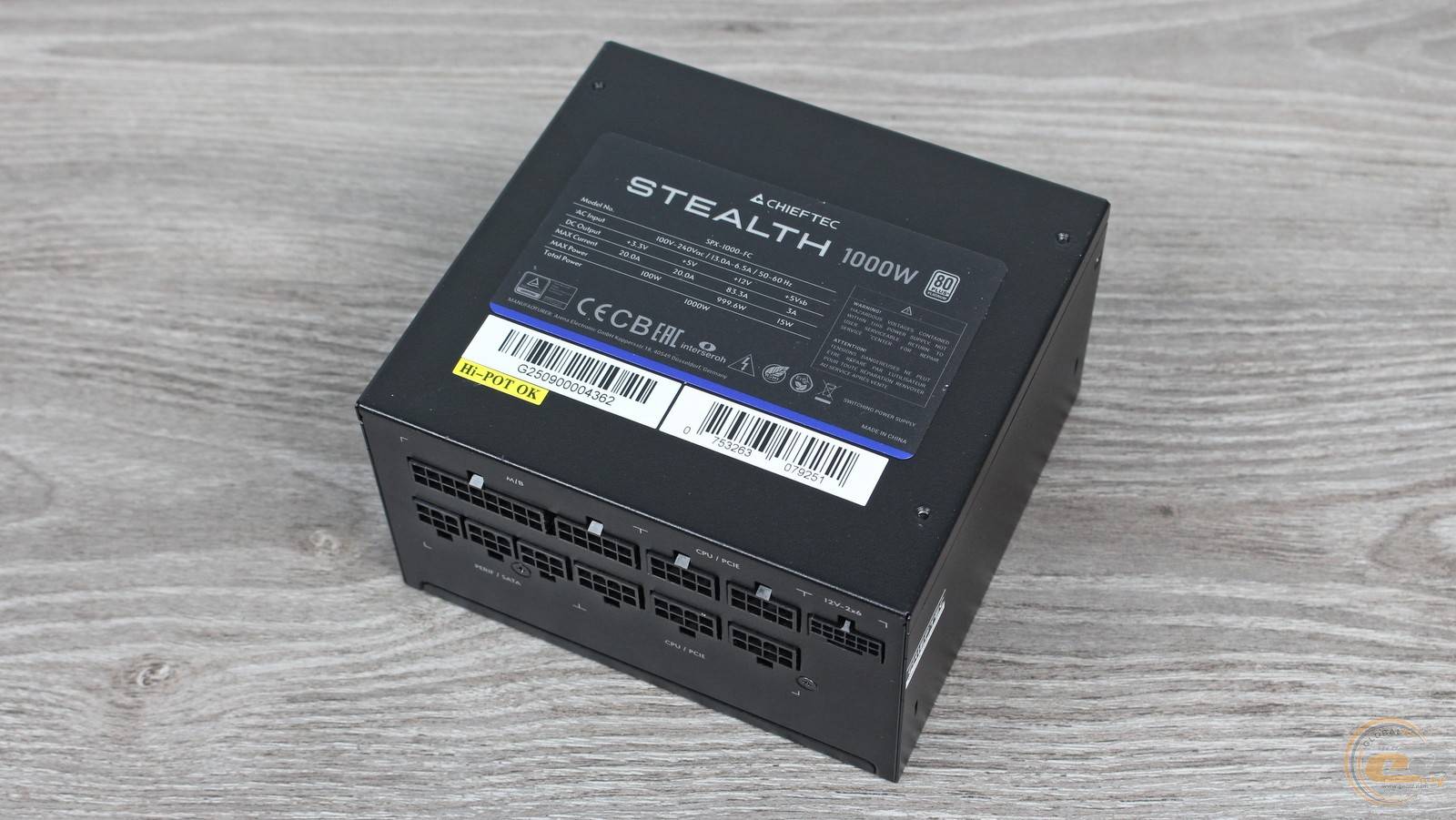

При расположении блока питания вентилятором вниз пользователь сможет видеть наклейку с указанием линейки. С противоположной стороны есть только гарантийная этикетка, которая будет действовать в течение 2-5 лет со дня покупки — к сожалению, разные интернет-магазины предоставляют разный срок гарантии.

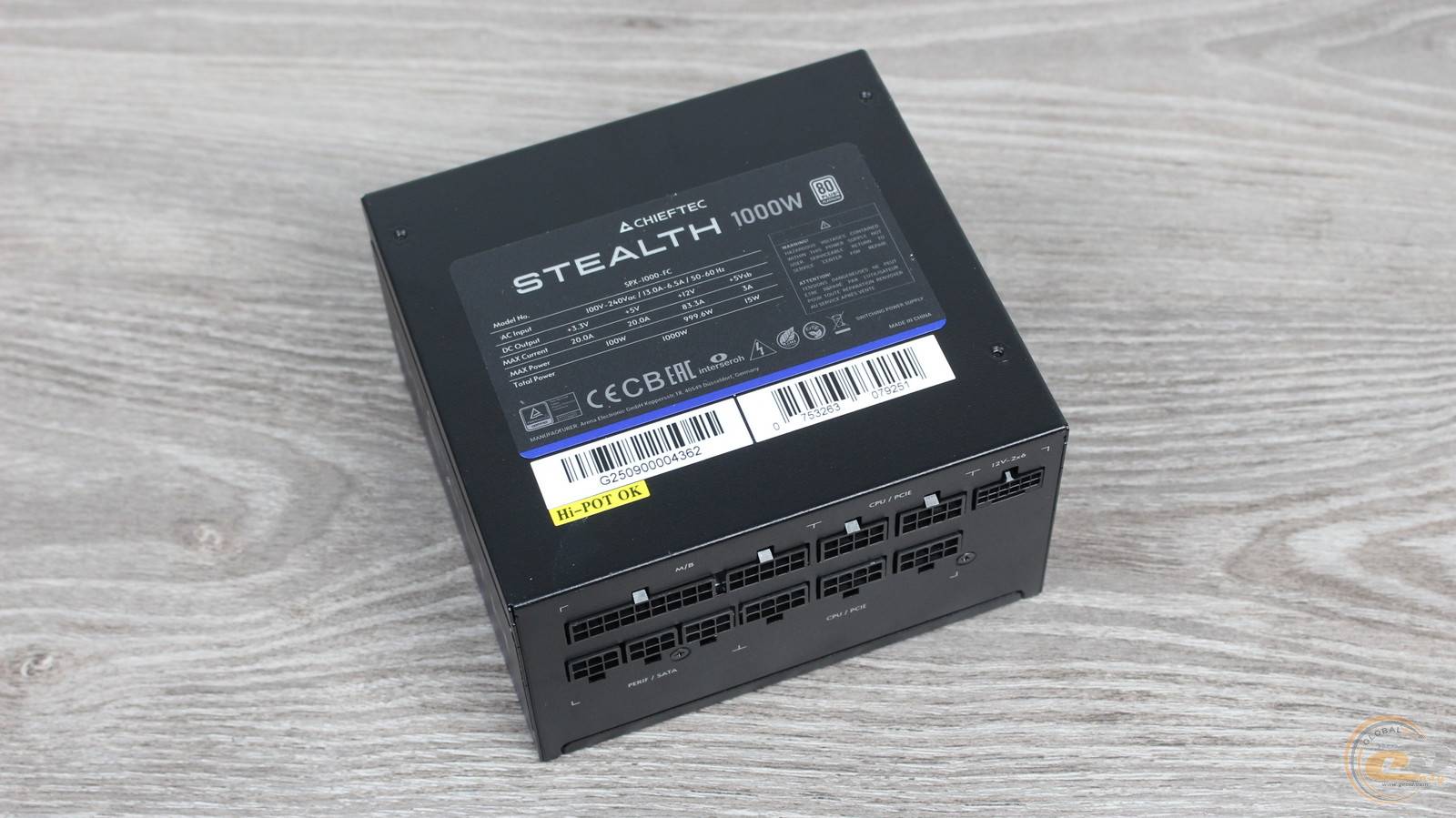

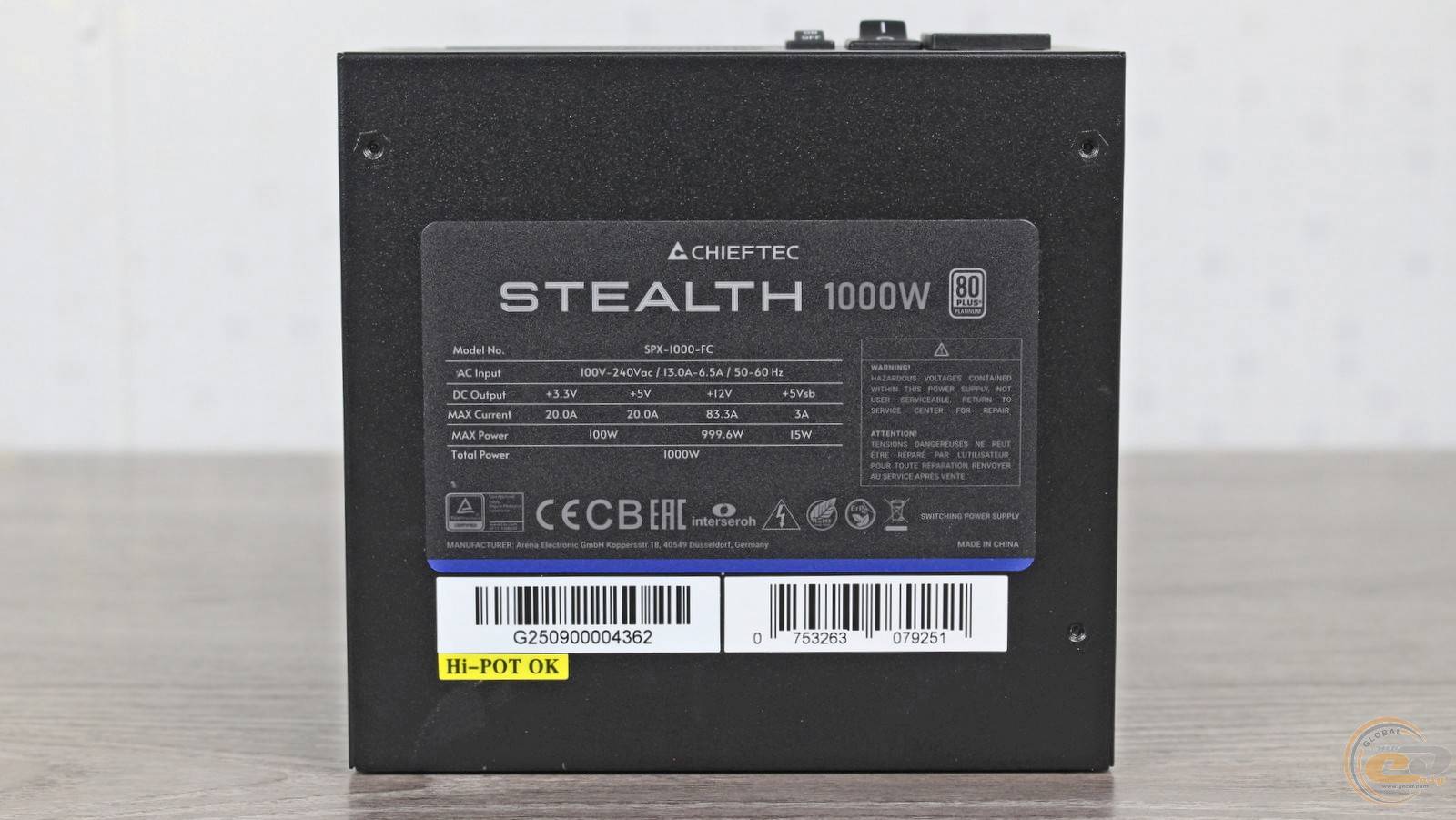

Переходим к этикетке с электротехническими характеристиками. А они действительно радуют: имеем максимально возможную мощность канала +12В на уровне номинальной, вполне достаточные 100 Вт или по 20 А на младших линиях +3,3В и +5В, а также широкий диапазон входного напряжения – от 100 до 240 В. А «вишенкой на торте» является логотип сертификата 80 PLUS Platinum.

Модульные кабели CHIEFTEC STEALTH 1000W набраны из круглых проводов с мягкой изоляцией. Что важно, в наличие есть все необходимые коннекторы для подключения комплектующих:

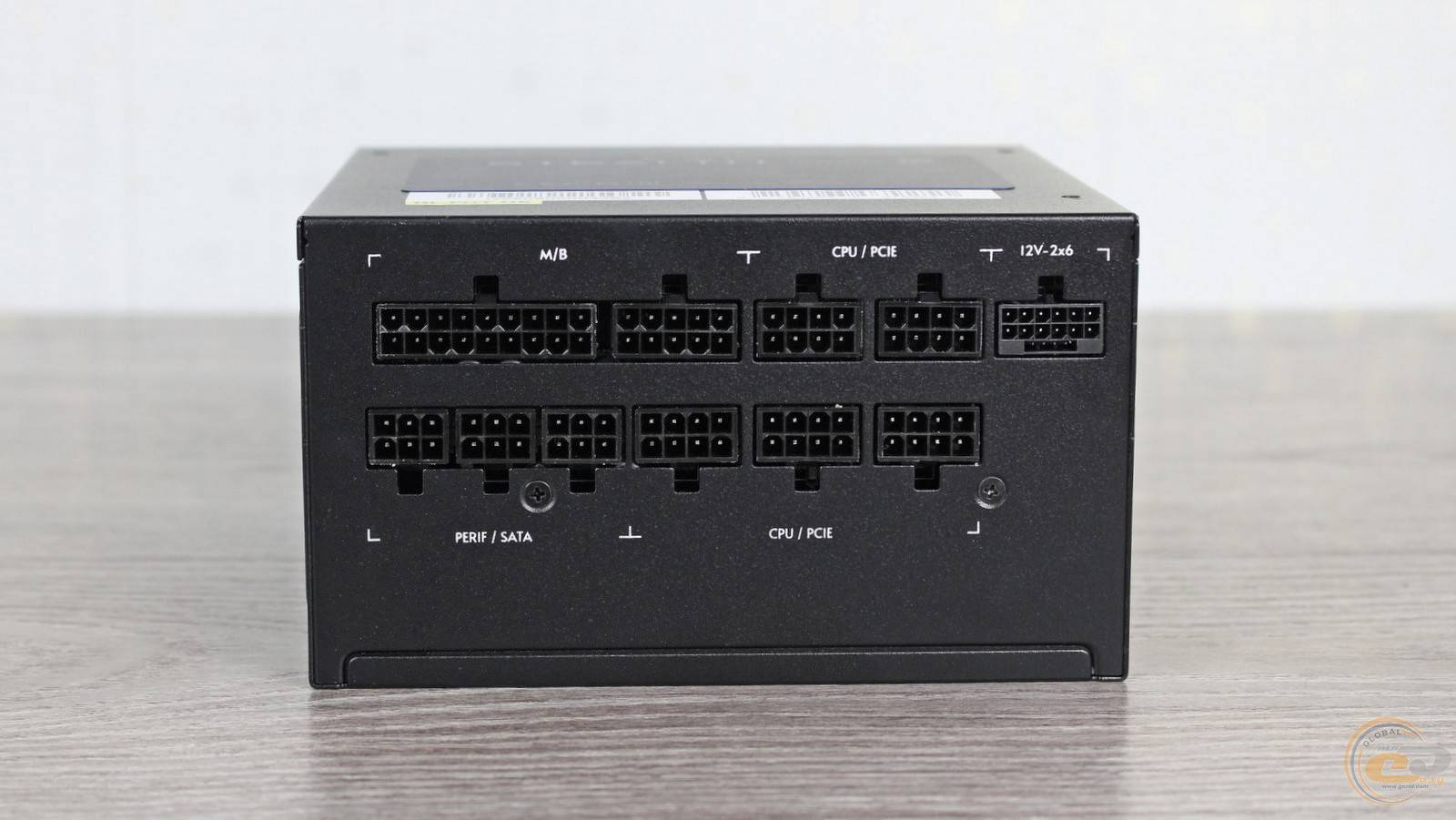

Основные коннекторы питания – 20+4-контактный ATX и два 8-контактных ATX12V на общем кабеле, один из которых разборный. Для питания видеокарт имеется три 6+2-контактных PCIe на отдельных проводах и самый современный 600-ваттный PCIe 5.1 (он же 12V-2×6). Подсоединить жесткие диски и другую периферию помогут десять SATA и два PATA на трех отдельных кабелях.

Отметим, что 1200-ваттник предлагает полностью аналогичный набор коннекторов.

В свою очередь благодаря подписям и отличной форме разъемов процесс подключения кабелей проходит легко, без лишних сложностей.

Внутреннее строение

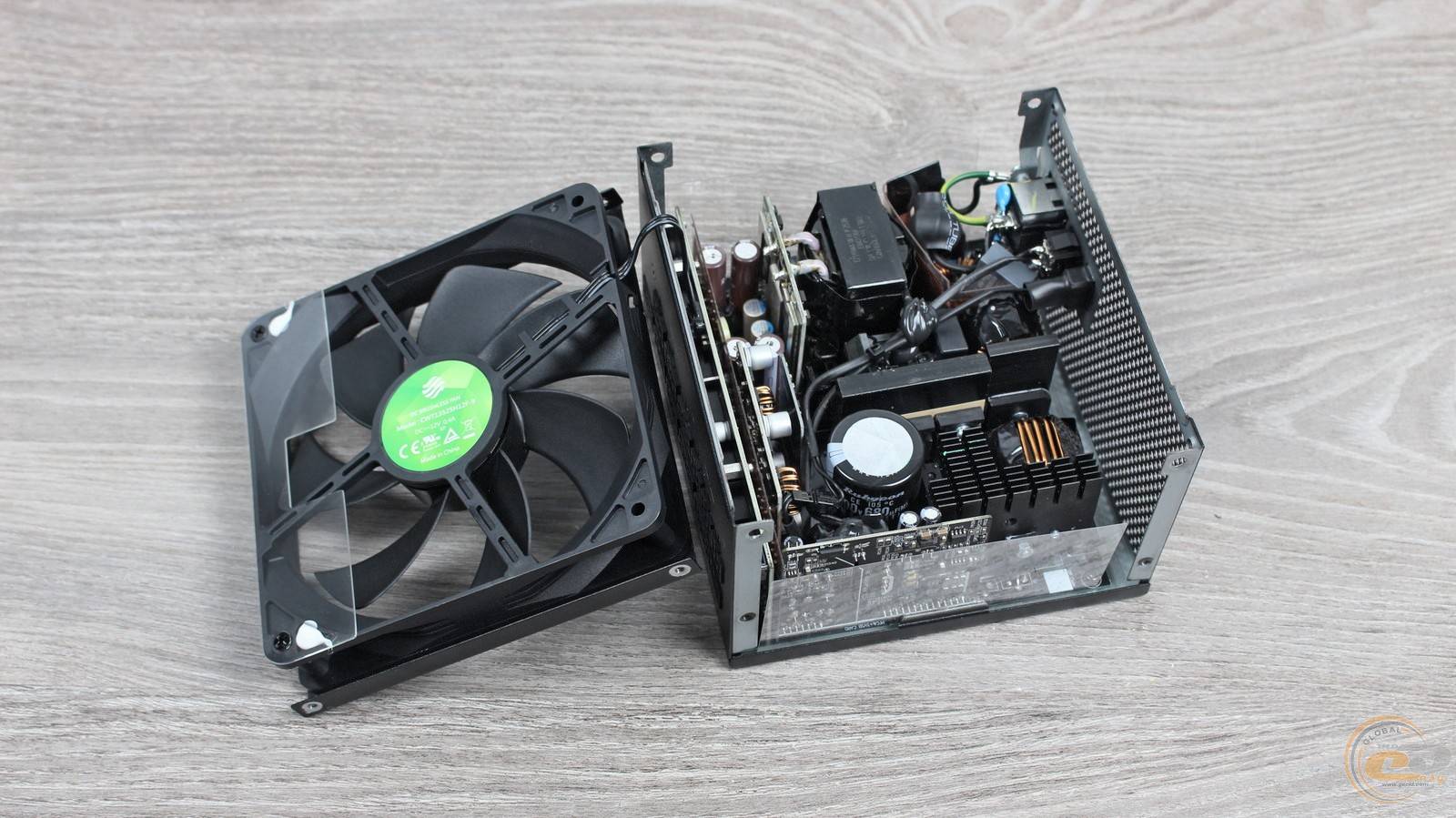

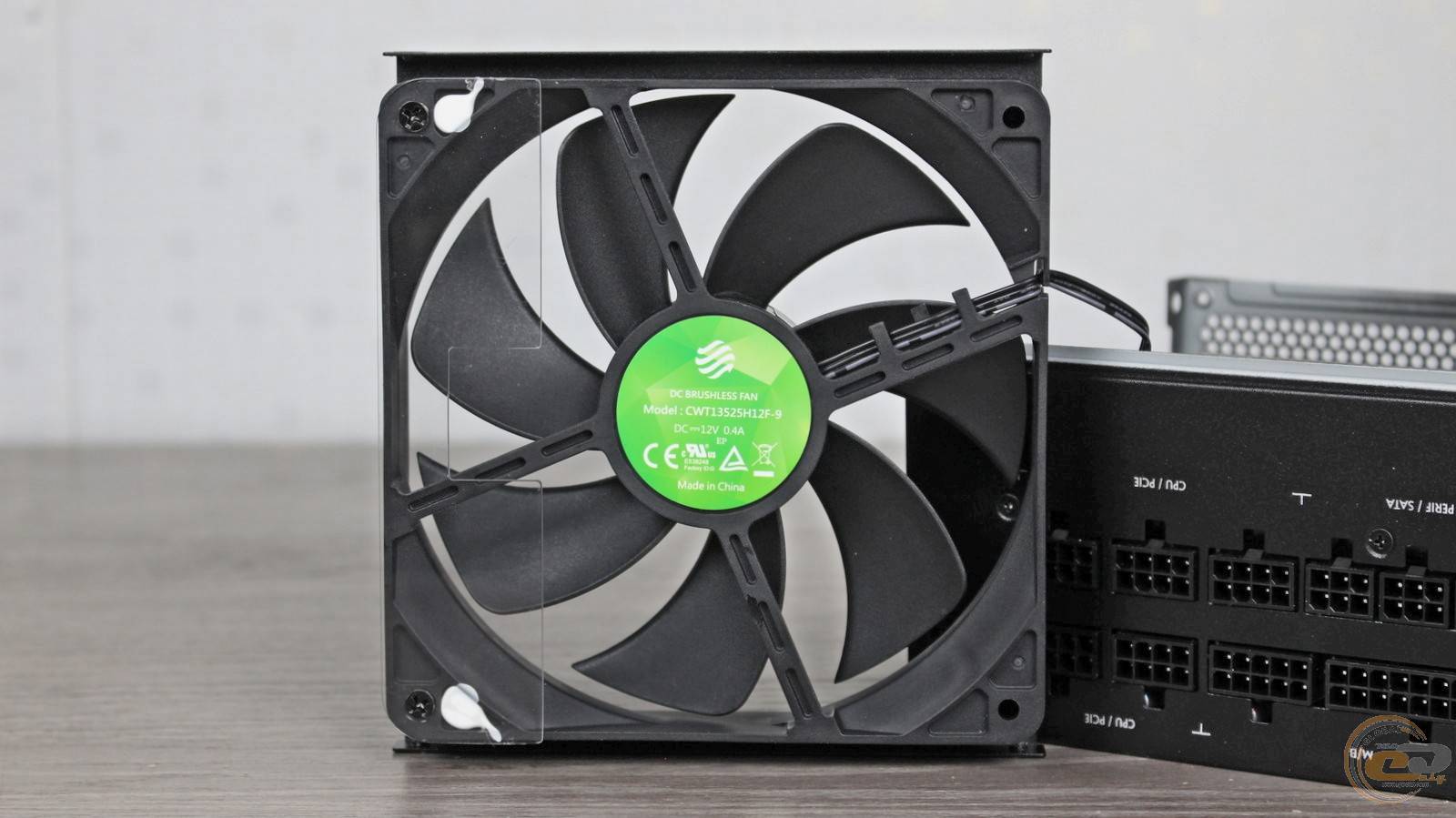

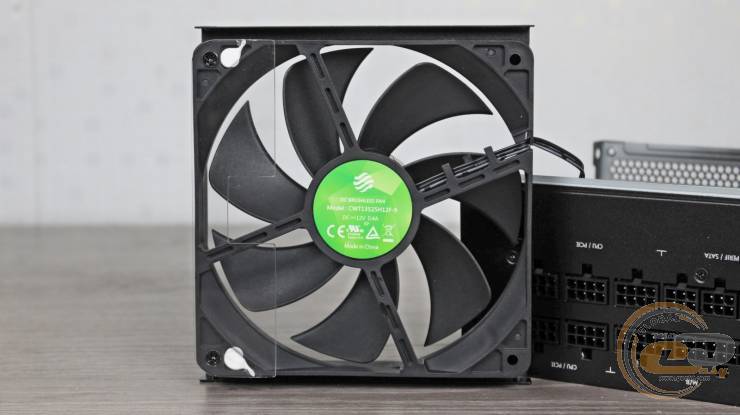

Несмотря на компактные размеры CHIEFTEC STEALTH 1000W, для его охлаждения используется габаритный 135-мм вентилятор CWT13525H12F-9. Использованный в основе гидродинамический подшипник (FDB) обещает долговечную и тихую работу.

Пропеллер потребляет максимум 4,8 Вт электроэнергии (12 В при 0,4 А), а для его подключения используется 3-контактный разъем.

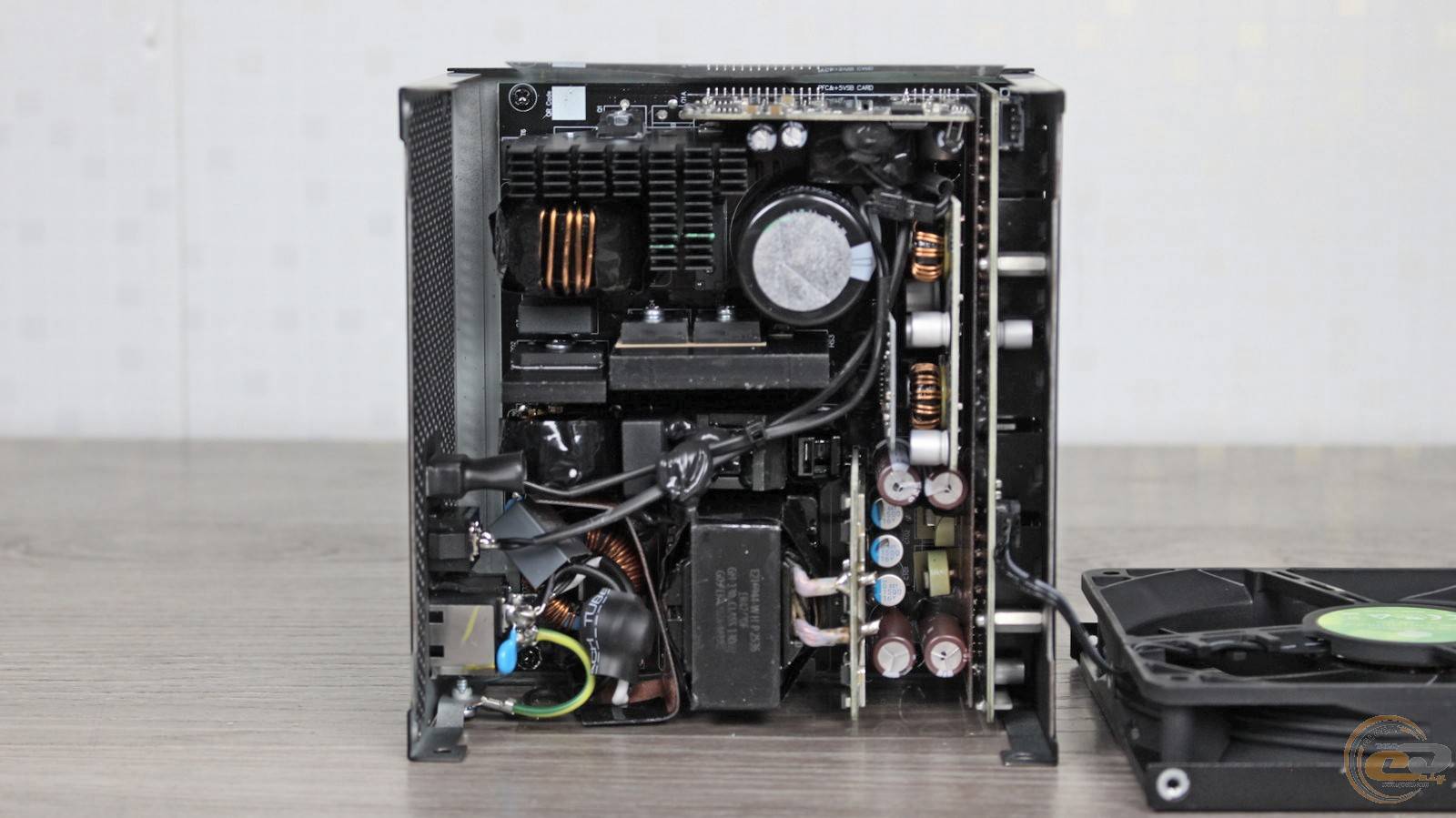

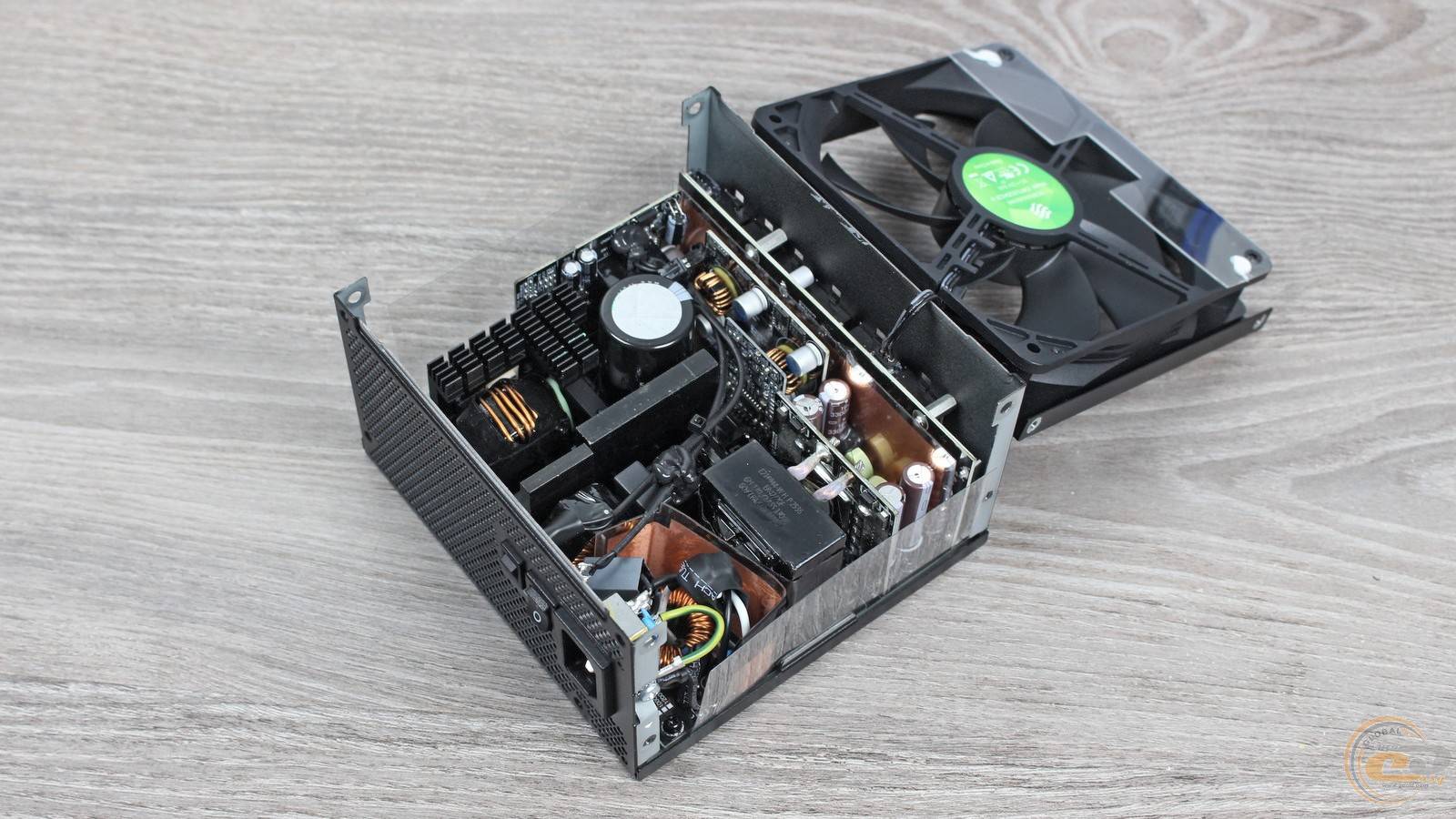

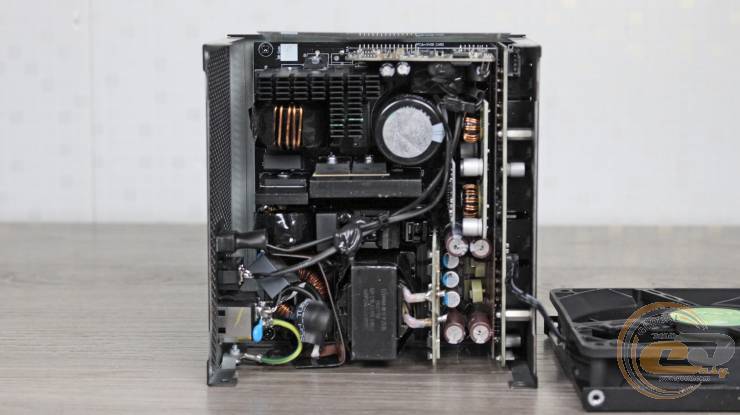

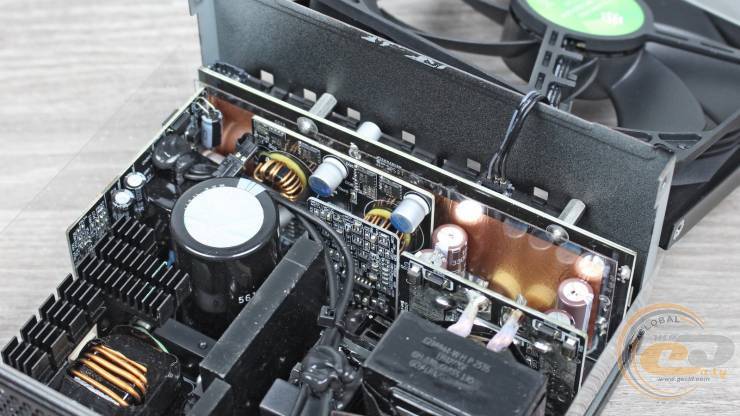

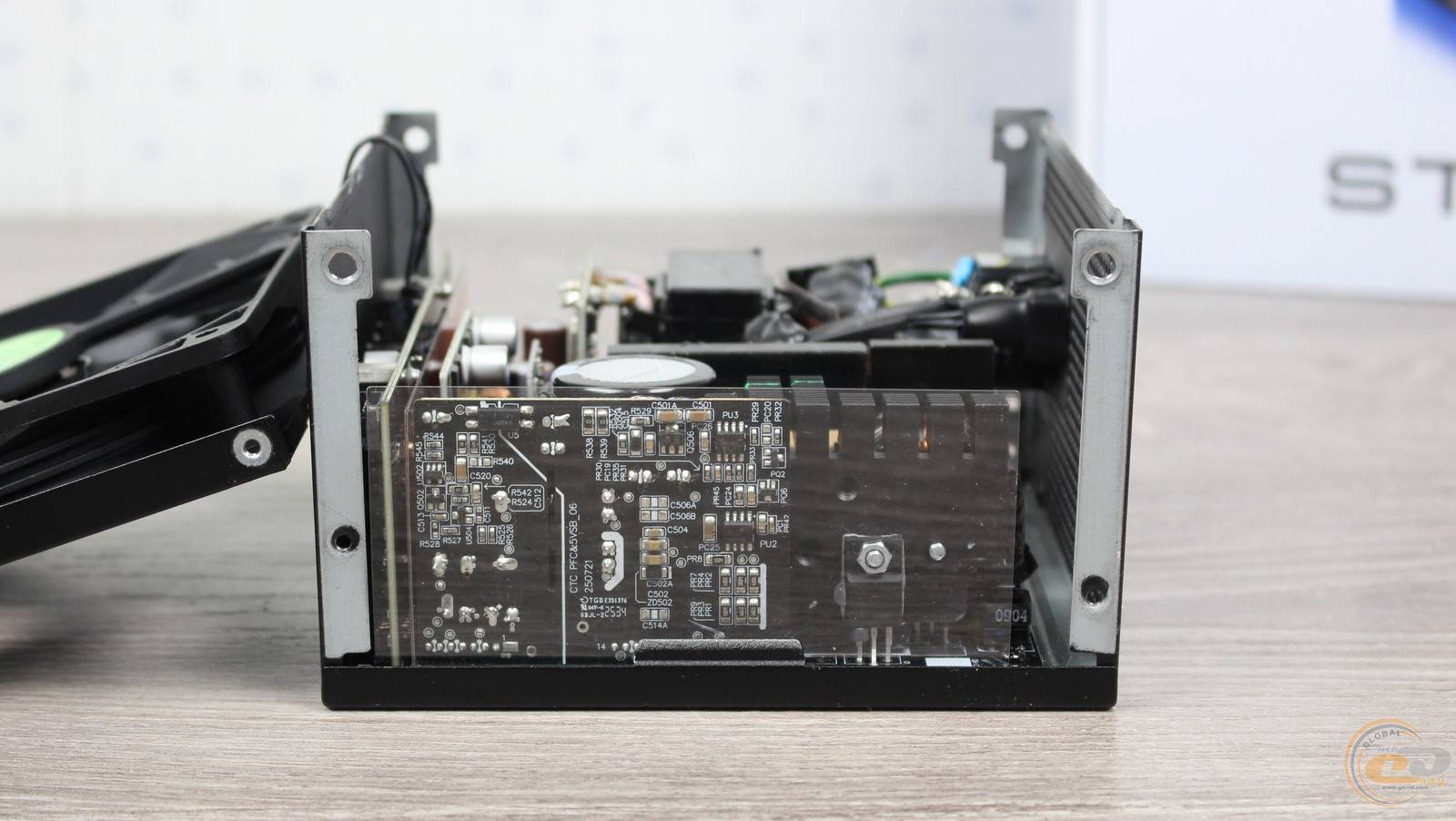

Чтобы вместить мощное внутреннее наполнение в пределах такого компактного пространства, пришлось использовать несколько дочерних плат, а элементы разместить как можно ближе друг к другу. По этой же причине разглядеть некоторые детали нам не удалось.

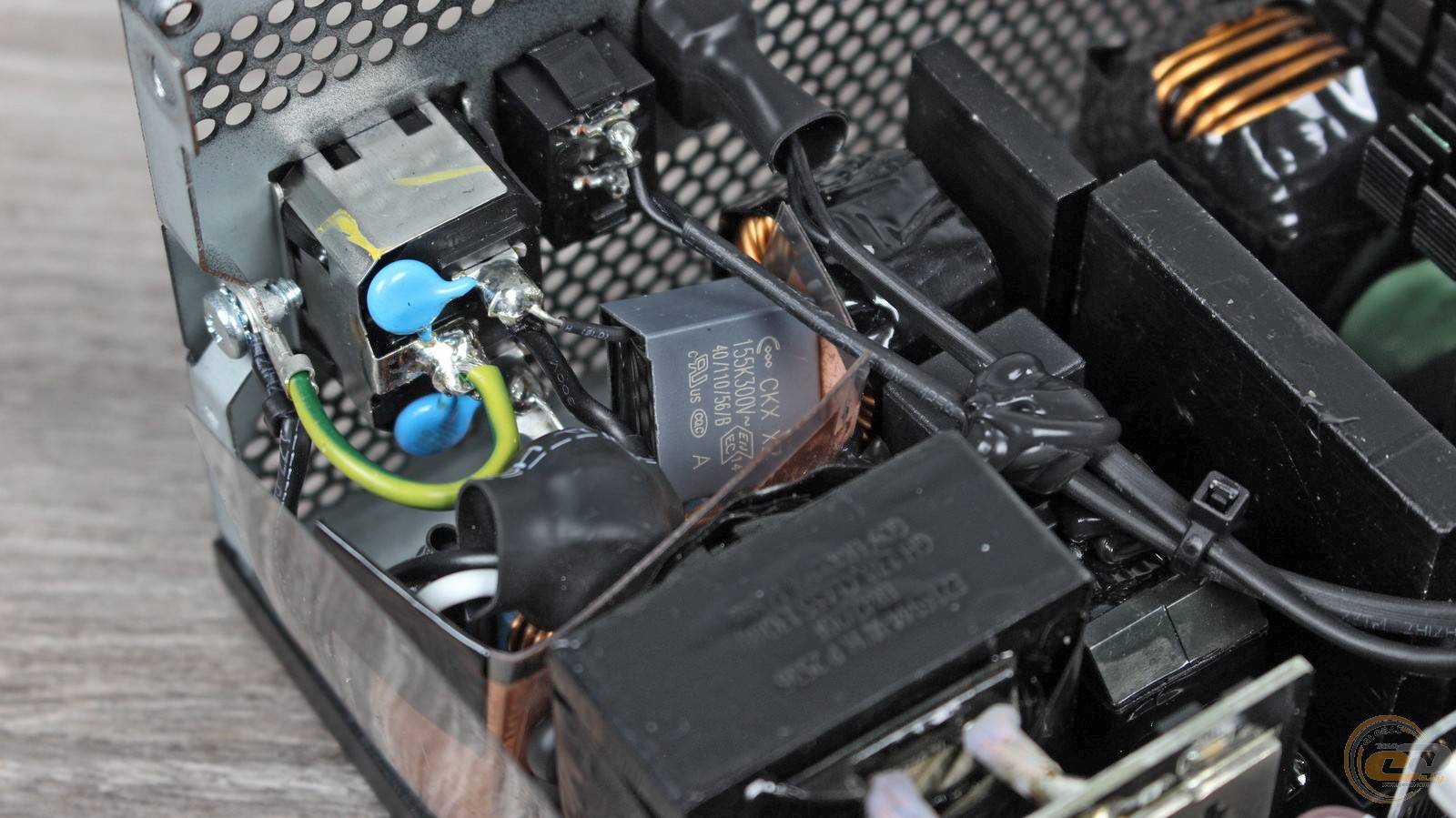

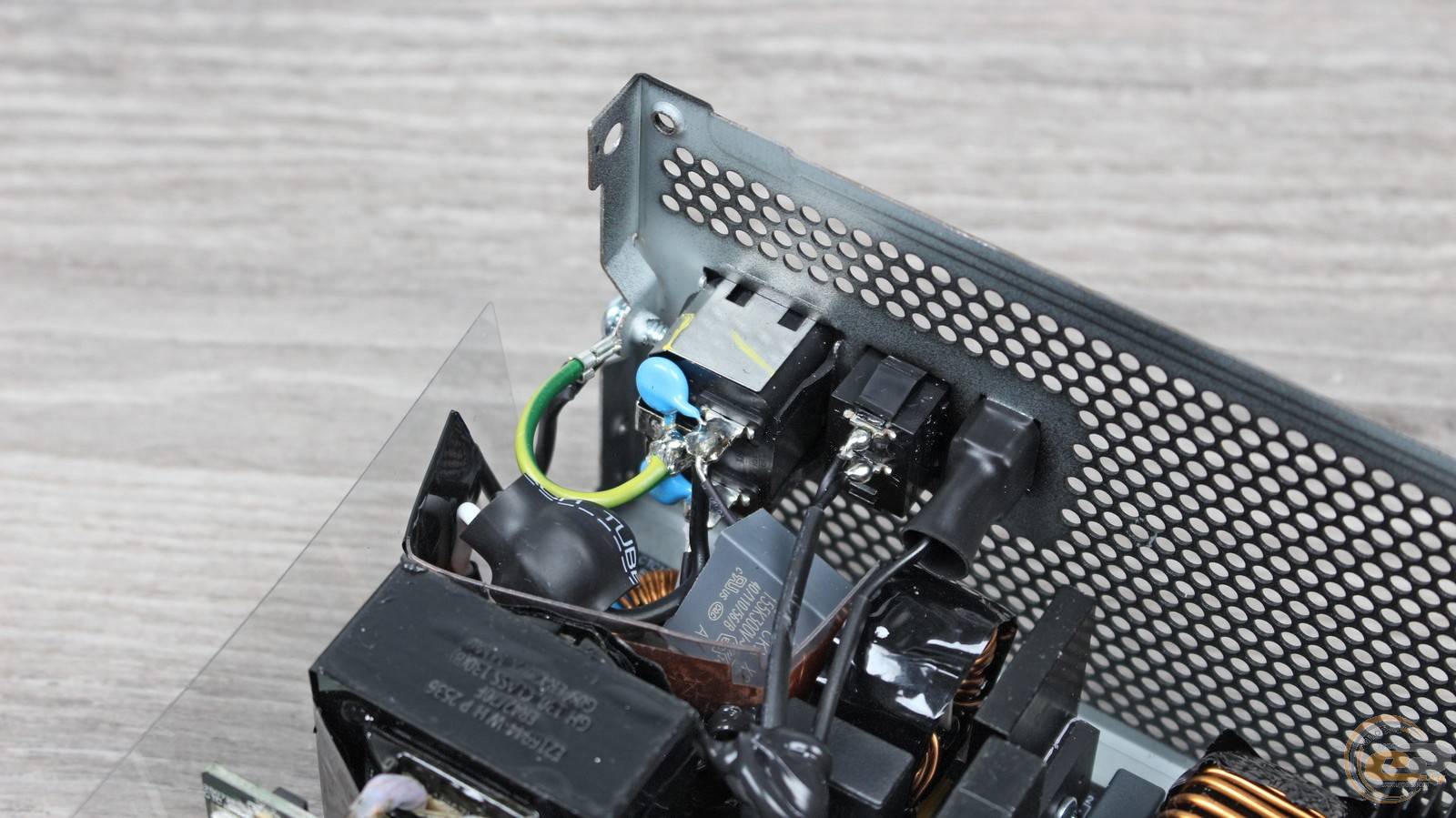

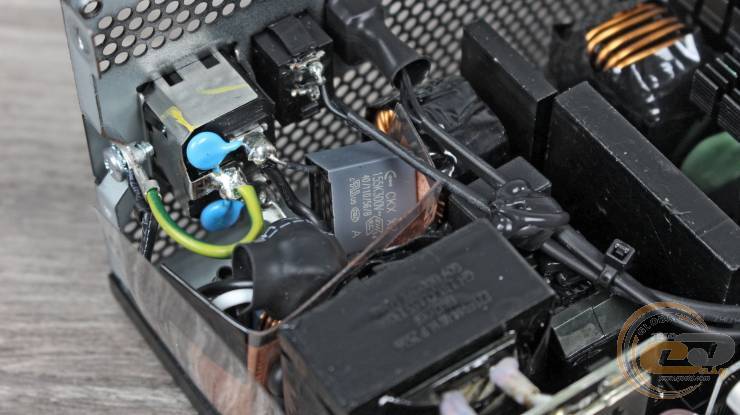

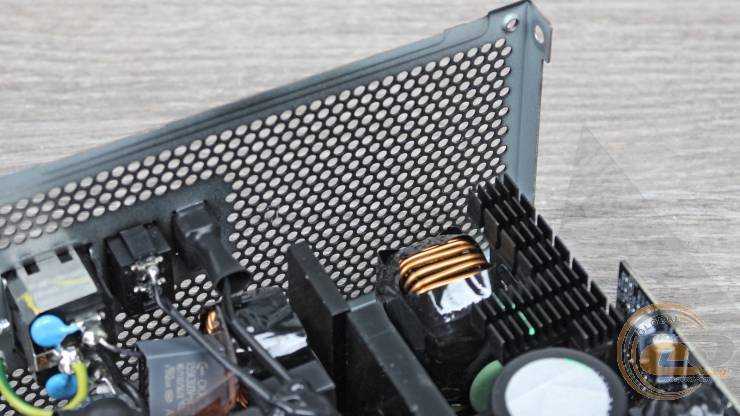

Часть элементов EMI-фильтра традиционно распаяна возле входного разъема. На плате очень плотно расположены пара катушек, X- и Y-конденсаторы, плавкий предохранитель и варистор для защиты от скачков напряжения. Немного дальше радиатор-пластина отводит тепло от пары диодных сборок.

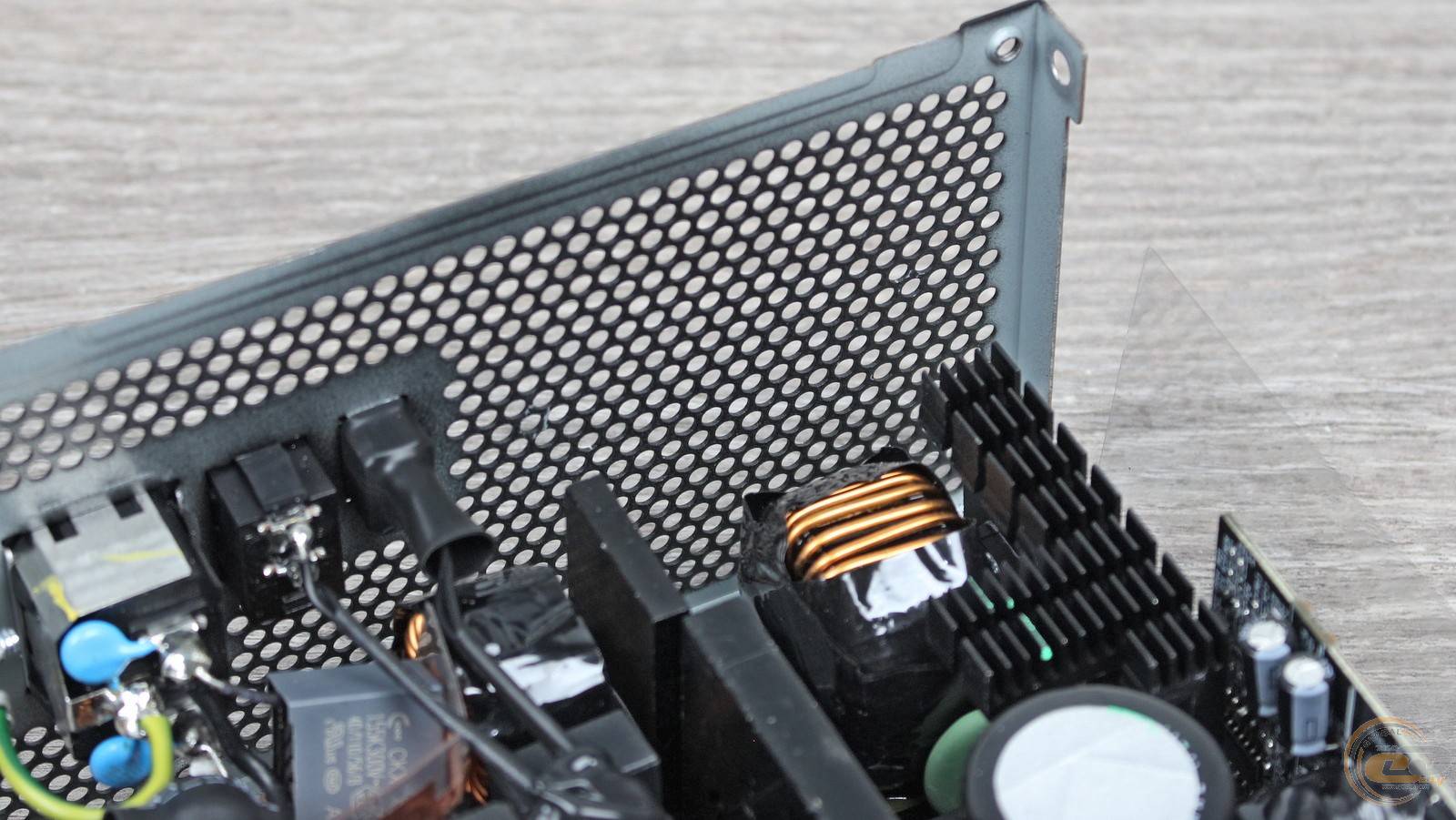

Также есть габаритный дроссель узла APFC и радиатор, который охлаждает соответствующие силовые элементы. Рядом виден еще один атрибут современного блока питания – дуэт из реле и термистора для ограничения пусковых токов.

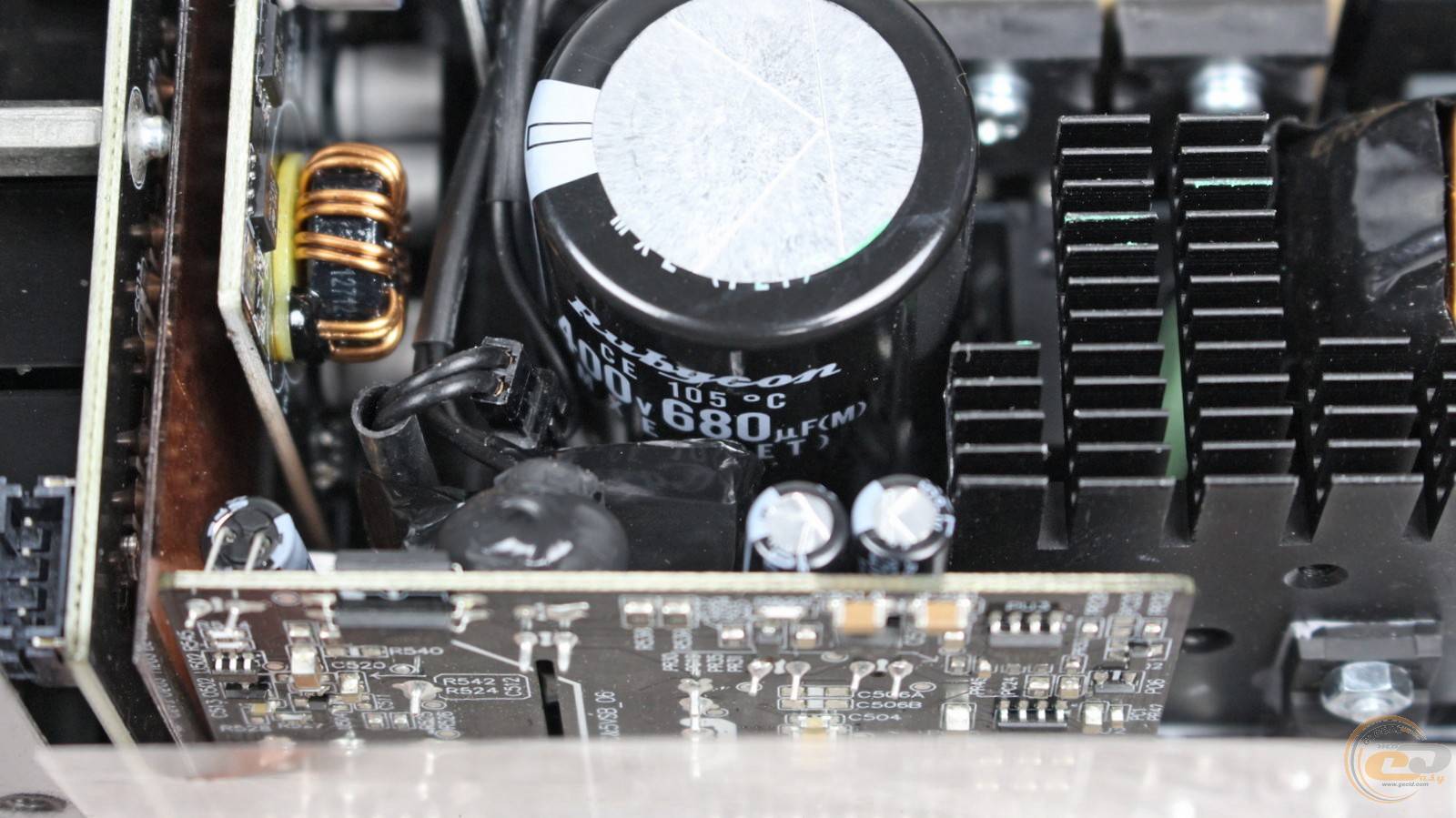

Входной конденсатор изготовлен японской компанией Rubycon и относится к высокотемпературной серии. Его емкость не минимальна, но и не рекордная для киловаттника – 680 мкФ.

А расположенная рядом плата содержит элементы управления активным корректором коэффициента мощности и дежурной линией питания +5В.

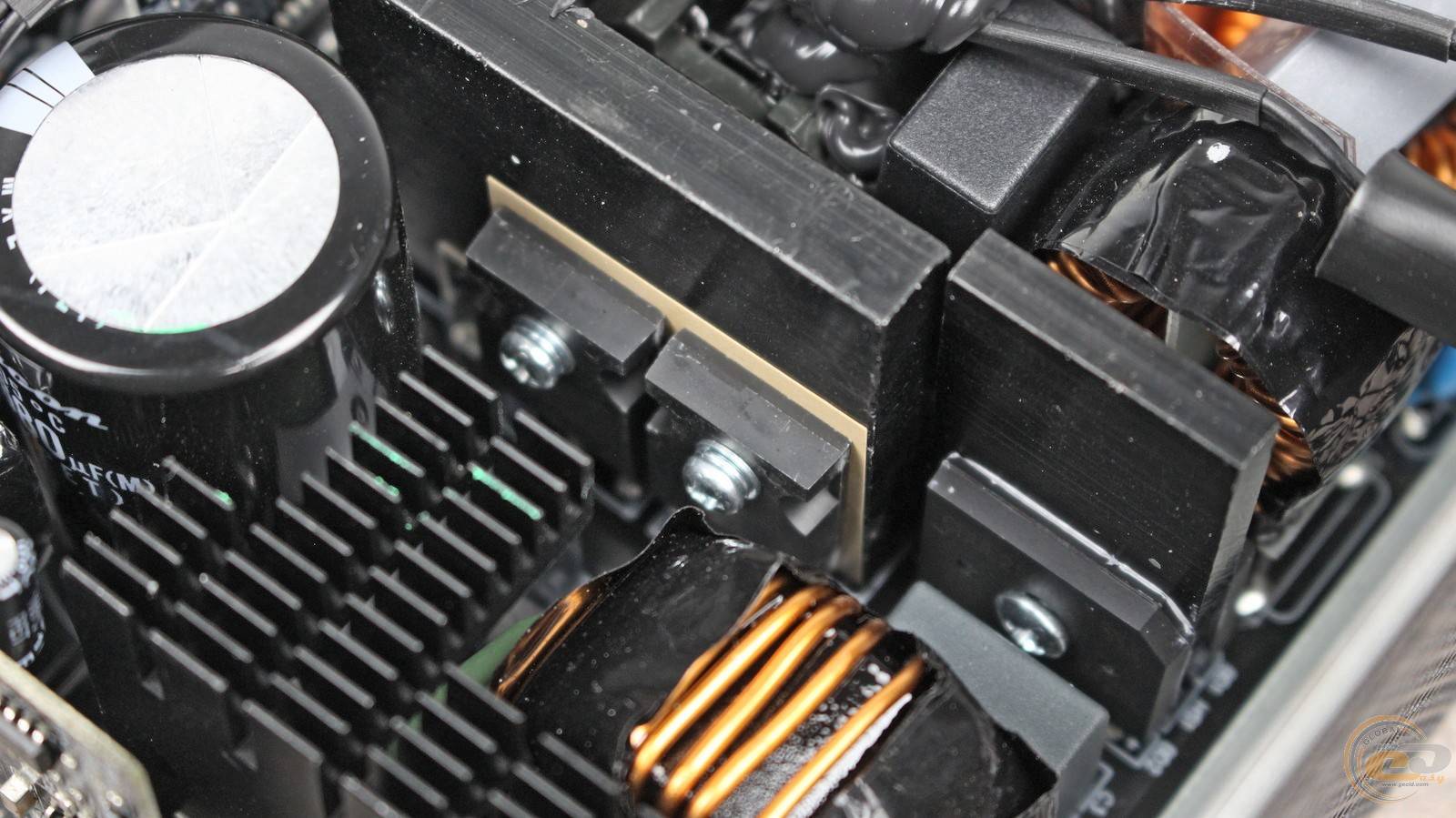

Отдельный радиатор охлаждает два транзистора, являющихся ключами резонансной полумостовой схемы (Half Bridge).

Ее контроллером выступает чип Champion CU6901VACNH, распаянный на еще одной вертикальной плате.

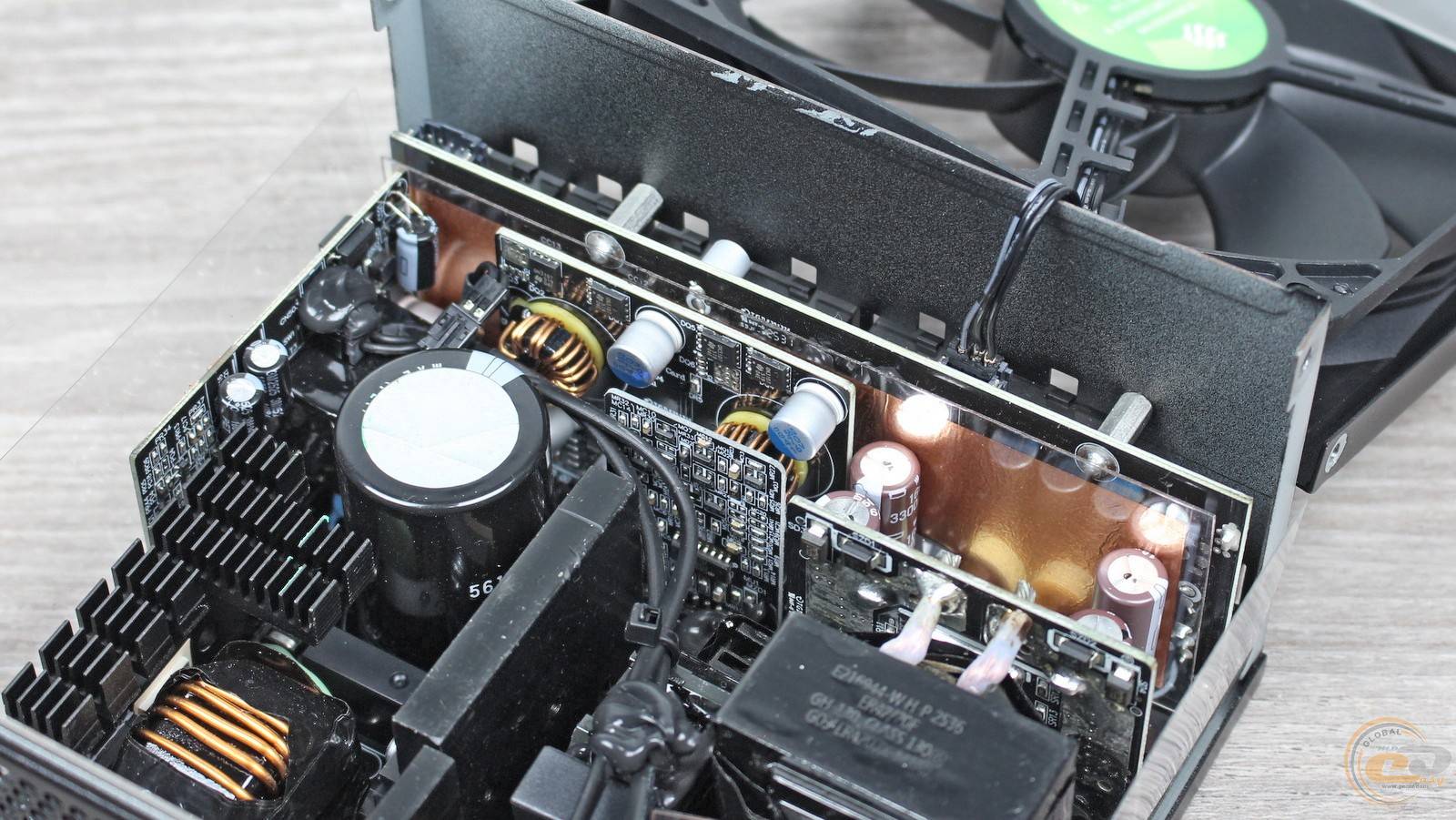

Другая дочерняя плата включает в себя транзисторы синхронного выпрямителя и металлические пластины для их охлаждения.

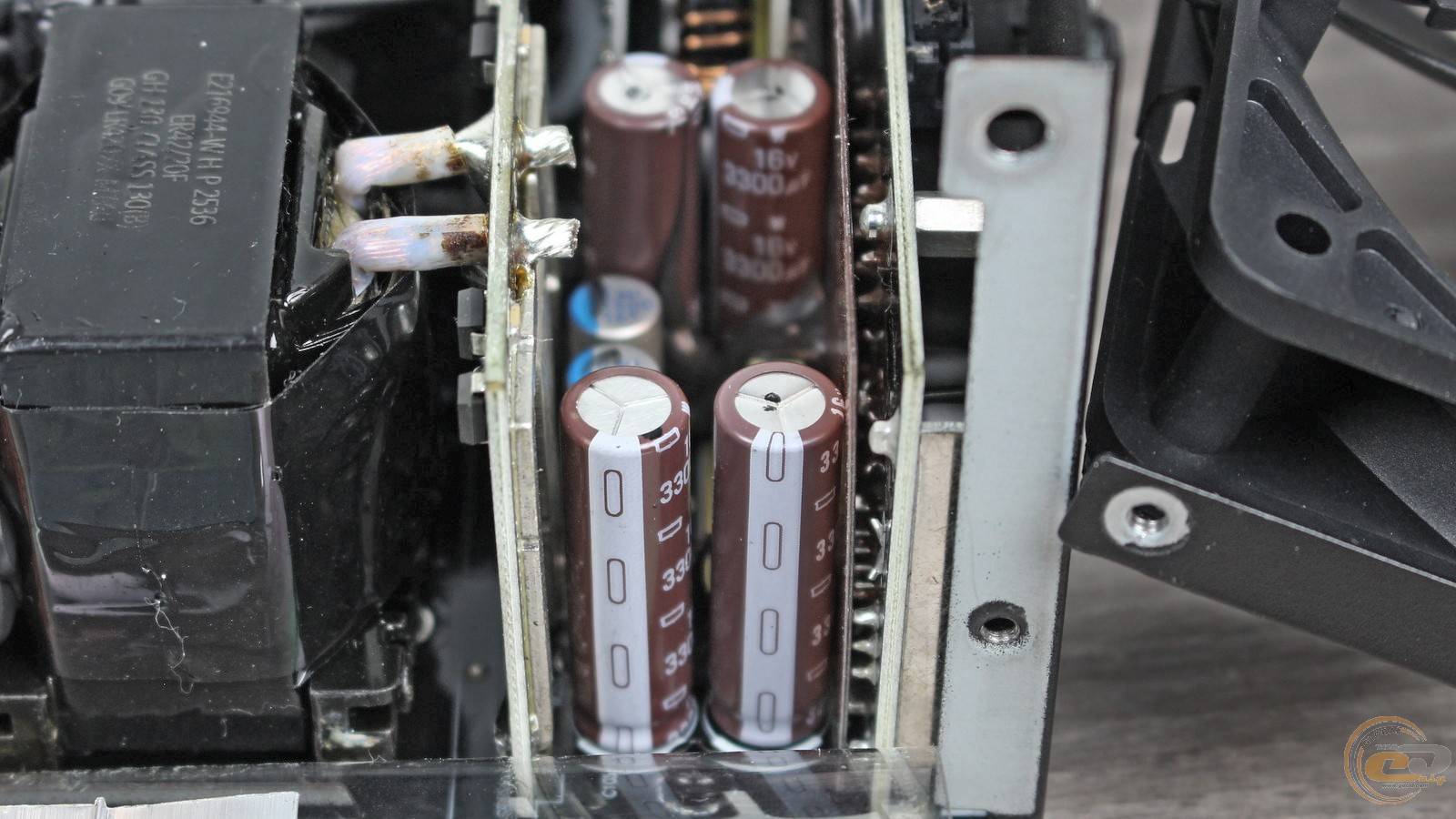

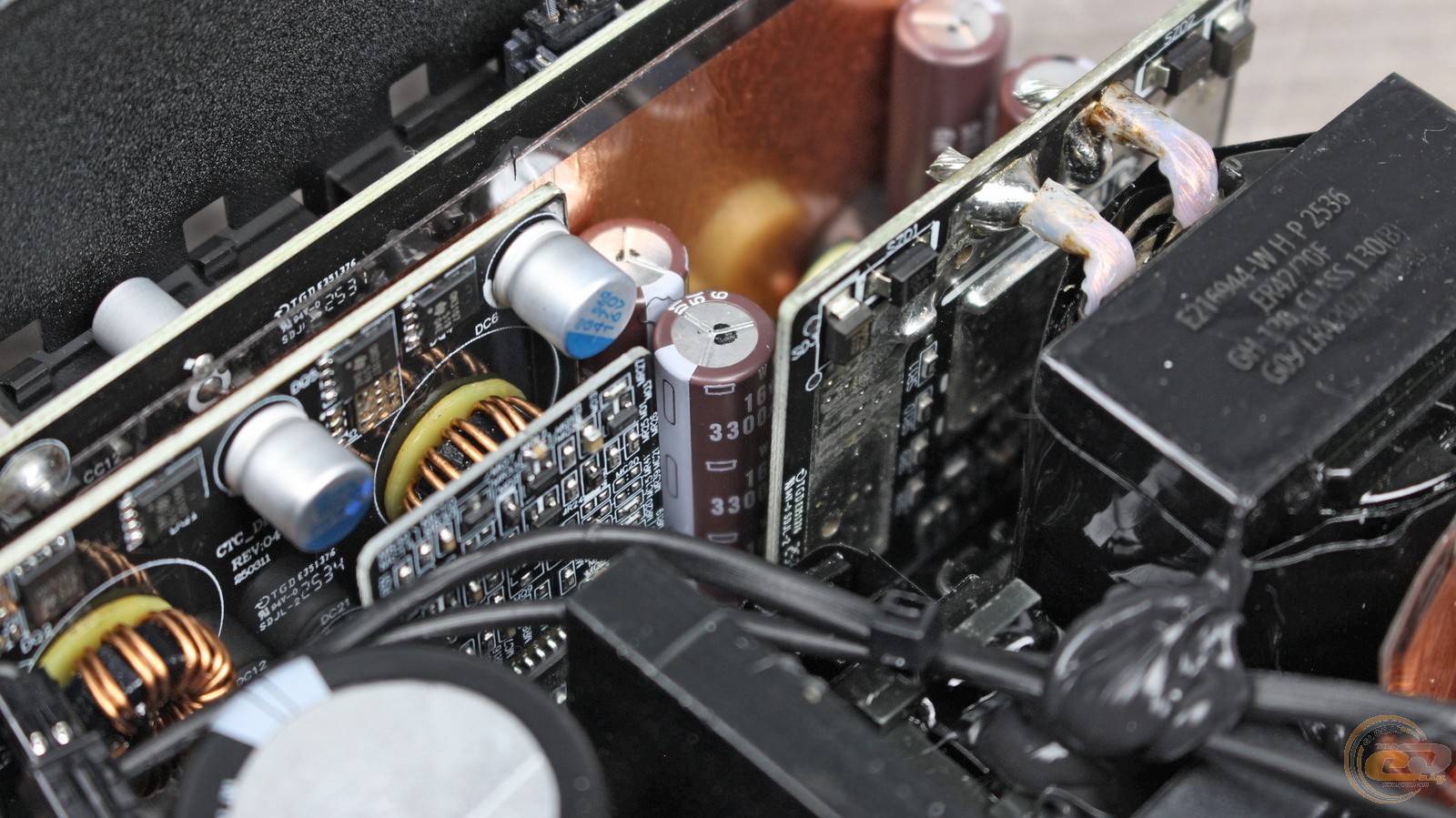

За ними видны полимерные конденсаторы и электролиты японской компании Nippon Chemi-Con, а в других узлах также используются емкости от Rubycon. Что ж, производитель явно не экономил на элементной базе и стремился предложить действительно лучшее в этом ценовом диапазоне.

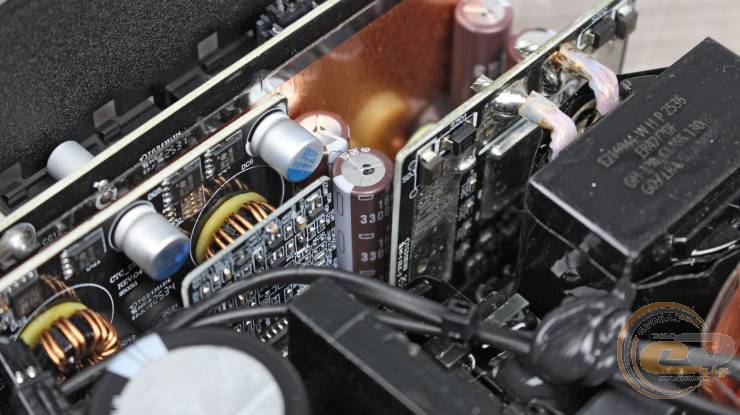

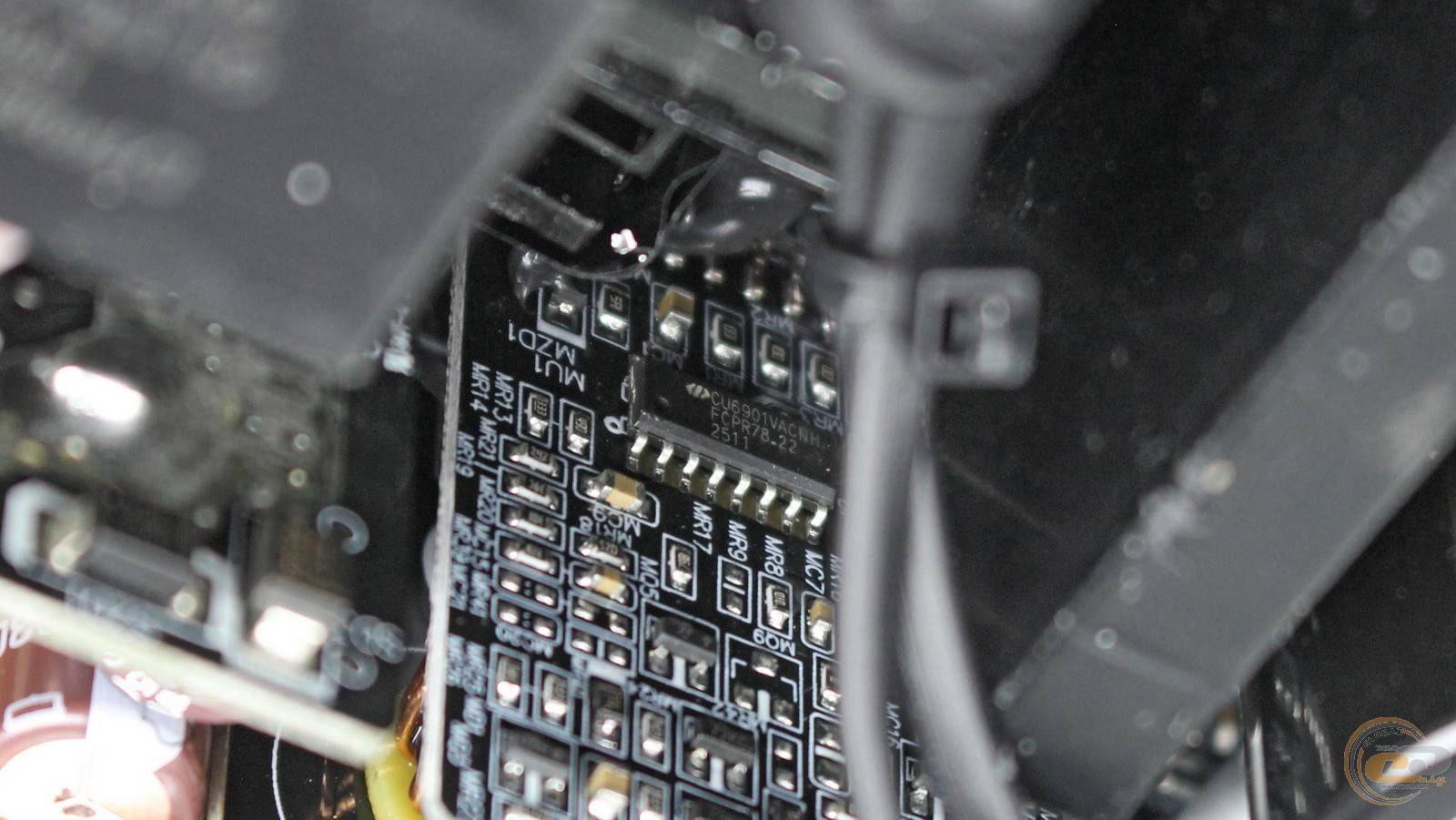

На дочерней плате рядом расположились элементы DC-DC-преобразователей, которые формируют младшие каналы +3,3В и +5В. А позади нее установлена еще одна, большая PCB с выходными разъемами. Отметим, что для передачи напряжений от основной платы, в отличие от CHIEFTEC VEGA M 1000W, используются токопроводящие дорожки – это действительно топовый подход.

Вдобавок блок питания CHIEFTEC STEALTH 1000W получил полный набор защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от скачков напряжения и пусковых токов (SIP).

Кросс-нагрузочные характеристики

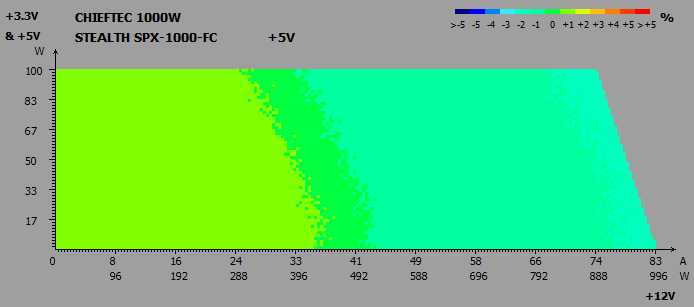

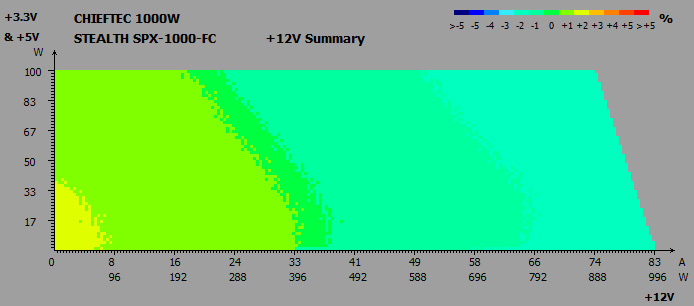

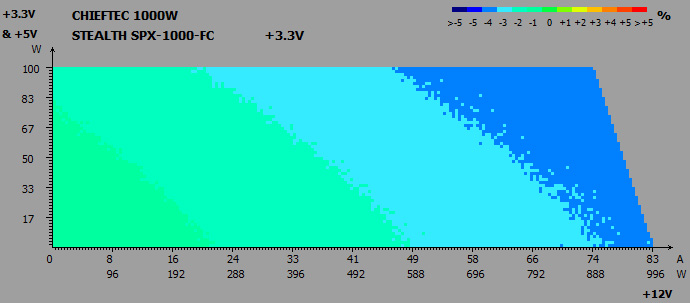

Теперь давайте посмотрим, как CHIEFTEC STEALTH показывает себя на практике. Начнём с кросс-нагрузочных тестов трех основных линий, где стандарт ATX12V допускает отклонение напряжений на уровне ±5% от номинала.

По результатам тестирования на основных линиях питания были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до –1%;
• линия +5В: от –2% до +1%;
• линия +12В: от –2% до +2%.

Как видим, до критических значений имеется хороший запас, особенно это касается каналов +5В и +12В — их показатели достойные высокой оценки.

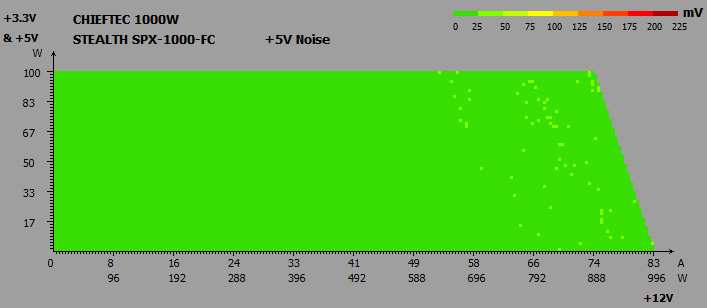

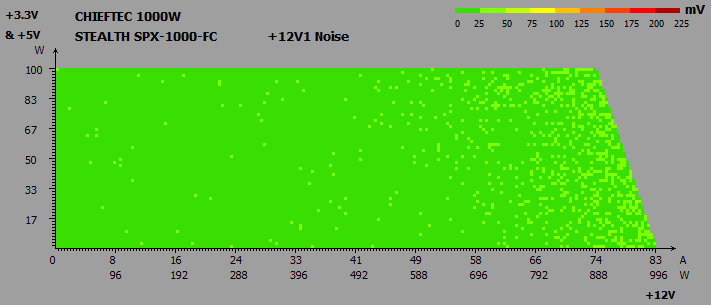

Шумы и пульсации

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

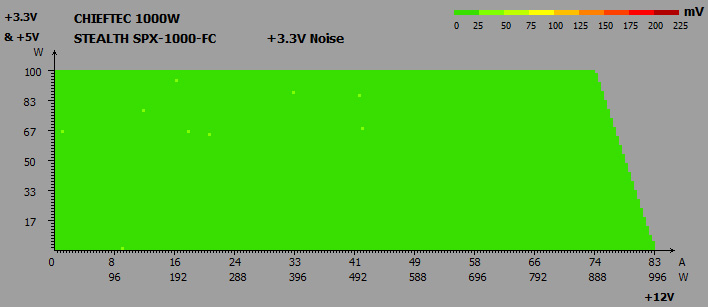

На всех трех линиях пульсации находились в пределах 50 мВ, что является хорошим значением для всех каналов и особенно низким для +12В.

Дежурная линия питания + 5VSB

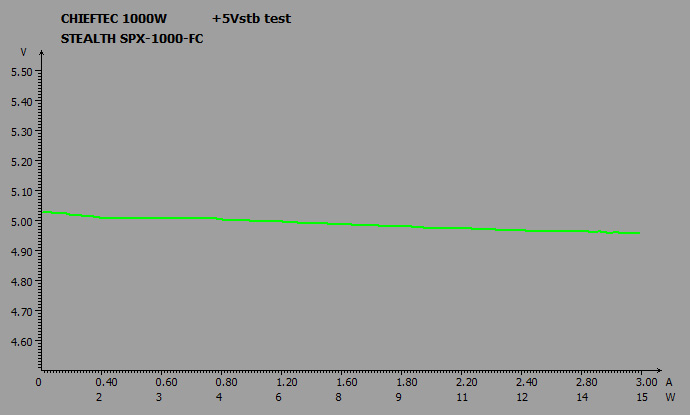

Как и в случае с CHIEFTEC VEGA M, имеются очень низкие отклонения напряжения дежурной линии: от 5,03 В до 4,96 В, или от +0,6% до -0,8% — и это при том же 5-% допуске.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC работает очень эффективно. При потребляемой мощности 400 Вт коэффициент PF уже достигает 0,96, а максимальное значение составляет 0,99 при номинальных 1000 Вт.

КПД

Одна из ключевых особенностей устройств линейки CHIEFTEC STEALTH – это соответствие сертификата 80 PLUS Platinum. Согласно нашим измерениям, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 90%, 94% и 91% соответственно, полностью вкладываясь в требования данного стандарта.

Система охлаждения и температурный режим

С включенной кнопкой «Zero Fan» вентилятор запускается только при нагрузке свыше 200 Вт и вплоть до отметки 600 Вт очень тихо работает при 500 об/мин. Далее его скорость постепенно возрастает: от 700 до 850 Вт звук остается тихим, а от 850 до 1000 Вт – уже ниже среднего и все еще очень комфортным. Если же функция Zero Fan выключена, то пропеллер стартует с очень низкой скоростью 500 об/мин сразу при подаче питания.

В целом же новинка заметно тише протестированного нами недавно CHIEFTEC VEGA M 1000W стандарта 80 PLUS Gold – при аналогичной нагрузке вентилятор последнего вращается быстрее на 170-650 об/мин.

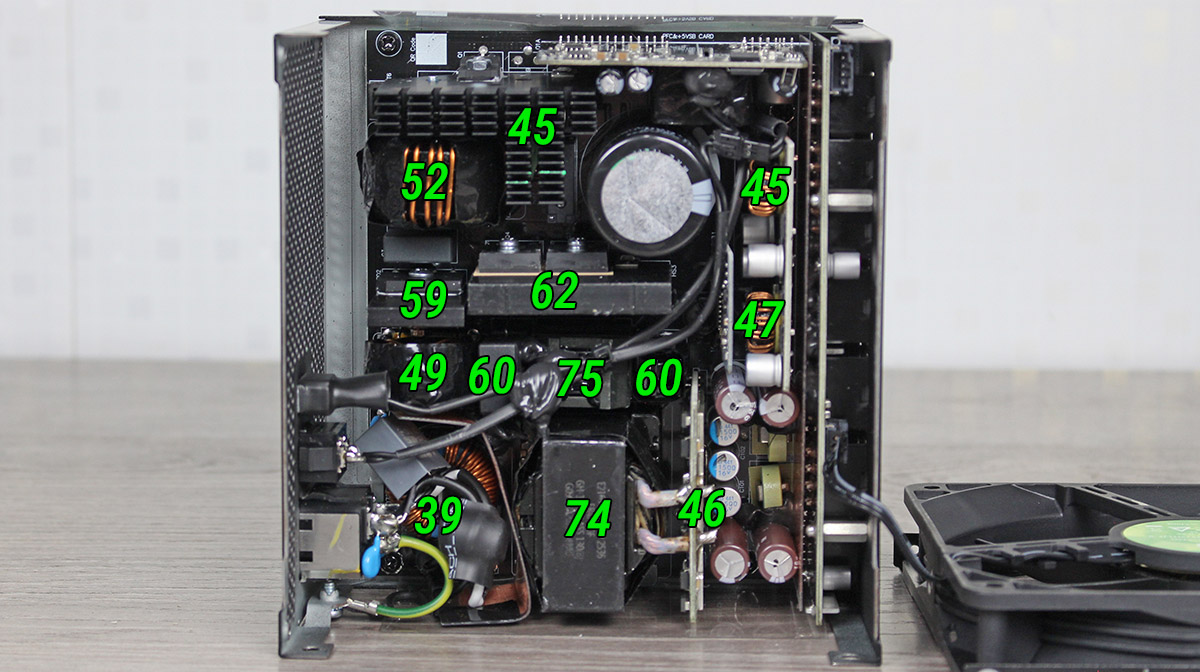

При этом нагрев внутренних компонентов остается таким же низким. Так, после 15-минутной нагрузки мощностью 900 Вт главный трансформатор и расположенный рядом дроссель прогрелись всего лишь до 74-75°C, а нагрев других узлов не превышал 62°C. Температура в помещении во время теста была на уровне 19°C.

Испытание на реальной конфигурации

Возможности CHIEFTEC STEALTH 1000W мы проверили на реальной компьютерной системе с процессором AMD Ryzen 9 7900X с TDP 170 Вт и сразу парой видеокарт: 450-ваттной ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 350-ваттной Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

В результате использования современной схемотехники с DC-DC-преобразователями отклонения напряжений от номинала не превышают 3% и не имеют проседаний ниже номинала при допуске ±5%. Разница значений между двумя режимами составляет от 0,4% до 1,2% – это также отличные показатели. При этом энергопотребление системы из сети было на 15 Вт меньше, чем в случае с CHIEFTEC VEGA M 1000W — «платиновый» КПД и здесь дает о себе знать.

Энергопотребление в простое и выключенном состоянии компьютера

Кроме того, тестируемый блок питания демонстрирует очень низкое энергопотребление в выключенном состоянии компьютера (2 Вт) и в спящем режиме (4 Вт).

Итоги

CHIEFTEC STEALTH 1000W (SPX-1000-FC) – это качественный современный блок питания. Во многом он напоминает более доступный «золотой» CHIEFTEC VEGA M 1000W: полумостовая схема и DC-DC-преобразователи, полный набор защит, вентилятор на гидродинамическом подшипнике, 600-ваттный коннектор PCIe 5.1 (12V-2×6) и очень стабильные выходные напряжения – все это здесь присутствует. И все так же непонятен вопрос с гарантией: производитель заявляет пять лет, но в то же время многие магазины предлагают только два года.

Впрочем, серия STEALTH имеет ряд преимуществ, отличающих ее от более доступных решений. Это более компактный 140-мм корпус, гибридный режим работы системы охлаждения, повышенный до 94% КПД в соответствии с сертификацией 80 PLUS Platinum, использование исключительно японских конденсаторов во всех узлах и другие менее заметные улучшения. К тому же этот блок питания работает заметно тише при аналогичном низком нагревании внутренних узлов. Впрочем, имеется и компромисс — здесь на один 6+2-контактный разъем PCIe меньше.

Конечно, за этот набор опций придется кое-что доплатить — по сравнению с вышеупомянутым киловаттным CHIEFTEC VEGA M новинка обойдется ориентировочно на ₴1800 или $40 дороже. Понятно, что кто-то все же решит остановить свой выбор на более доступной модели. Впрочем, CHIEFTEC STEALTH 1000W предлагает более высокий уровень тишины, эффективности и качества. В общем, это уверенный шаг CHIEFTEC в премиальный сегмент без критичных компромиссов.

Достоинства:

• очень высокий уровень КПД (80 PLUS Platinum);
• большая номинальная мощность 1000 Вт;
• DC-DC-преобразователи во вторичном цепи;
• качественная элементная база (японские электролитические и полимерные конденсаторы);
• стабильные выходные напряжения без заметных проседаний под нагрузкой;
• полный набор защит;
• поддержка широкого диапазона входного напряжения;
• три 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.1 (12V-2×6);
• модульное подключение кабелей;
• эффективная и тихая система охлаждения с гибридным режимом;
• возможность пассивной работы пропеллера до погрузки 200 Вт;
• вентилятор на надежном гидродинамическом подшипнике (FDB);
• компактные размеры (длина 140 мм);
• относительно доступная цена.

Особенности:

• в большинстве магазинов гарантия составляет два года вместо заявленных пяти.

Автор: Олесь Пахолок

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования блок питания.
