Обзор CHIEFTEC VITA 850W (BPX-850-S): мощный блок питания со скромным ценником

Еще каких-то 5-6 лет назад трудно было представить, что 850-ваттный блок питания с раздельной стабилизацией напряжения можно будет приобрести всего за $70. Но с появлением линейки CHIEFTEC VITA эта фантазия стала реальностью.

Модель CHIEFTEC VITA 850W (BPX-850-S) получила современный дизайн, удобные плоские кабели, DC-DC-преобразователи, сертификацию 80 PLUS Bronze, широкий диапазон входных напряжений и полный набор защит. Конечно, как и положено в бюджетном сегменте, не обошлось без компромиссов — и мы уже успели рассмотреть их поближе. Далее расскажем о сильных сторонах новинки, ее мелких недостатках и общем впечатлении от работы.

Спецификация

Модель	CHIEFTEC VITA 850W (BPX-850-S)
Тип	ATX12V 2.53
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	850
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	18
Максимальный ток канала +5В, А	18
Максимальный ток канала +12В, А	70,8
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	5 − 10
КПД, %	≤87
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	Нет
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Скольжения (Sleeve)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Масса, кг	1,9
Гарантия, лет	2
Сайт производителя	CHIEFTEC
Страница устройства	CHIEFTEC VITA 850W

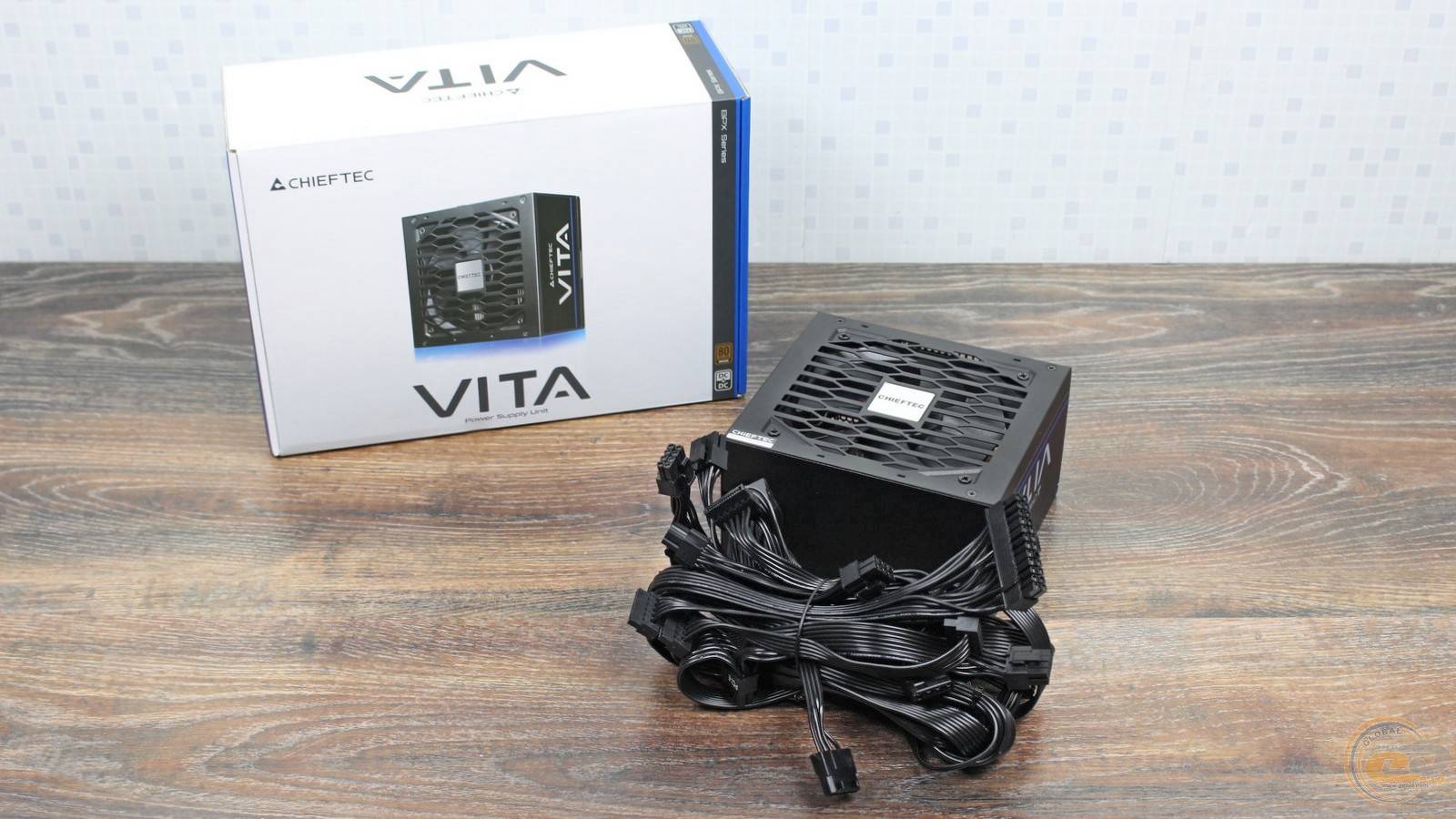

Упаковка и комплект поставки

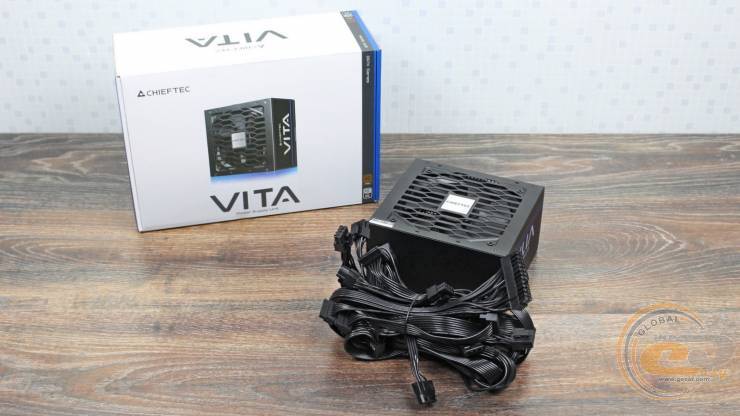

Коробка с привычным для устройств CHIEFTEC оформлением содержит информацию о двух представителях линейки мощностью 750 и 850 Вт. Кроме того, в продаже есть и более доступная 650-ваттная модель.

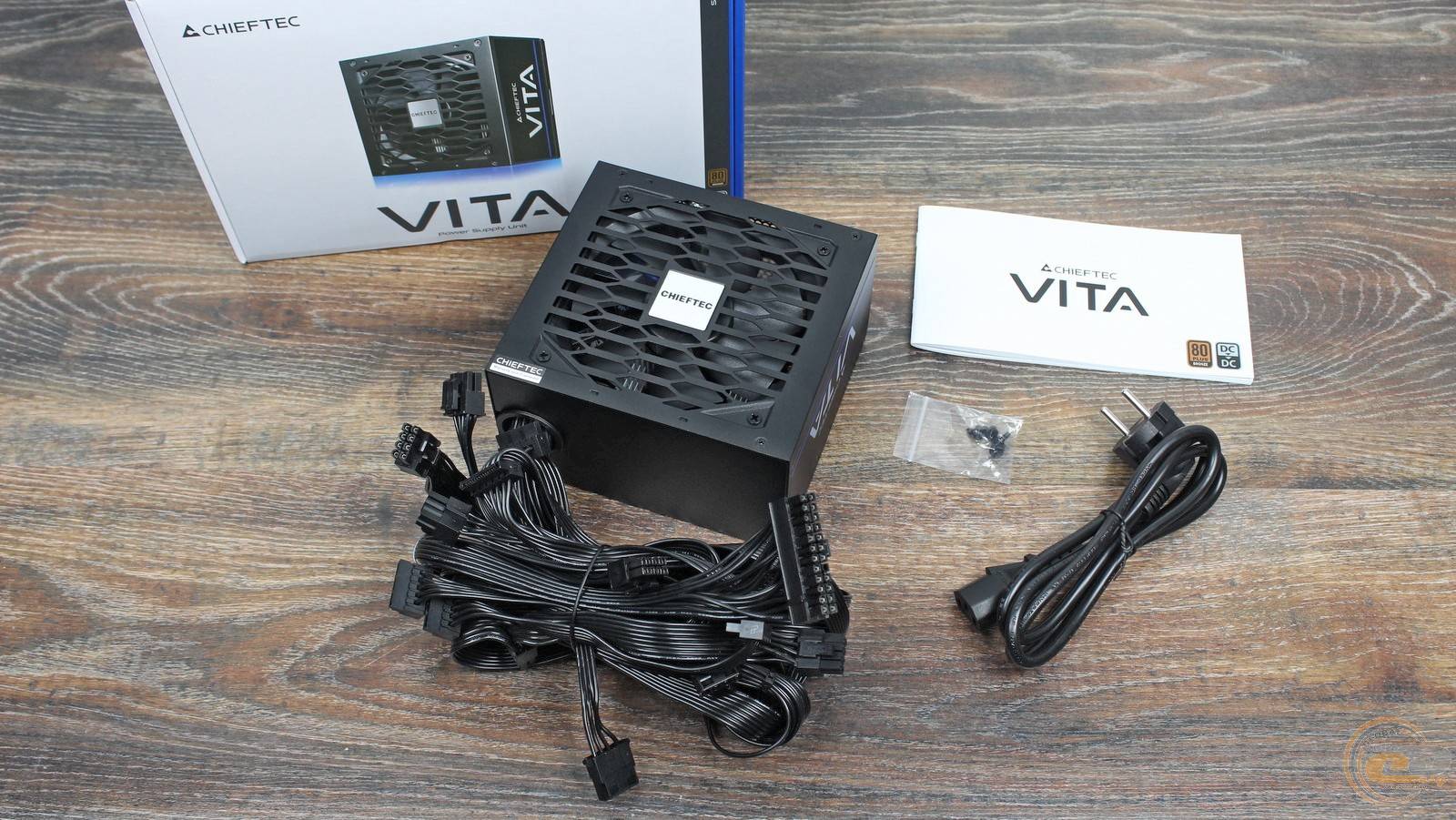

Базовый комплект поставки включает в себя самое необходимое: входной кабель питания, крепежные винты и руководство пользователя.

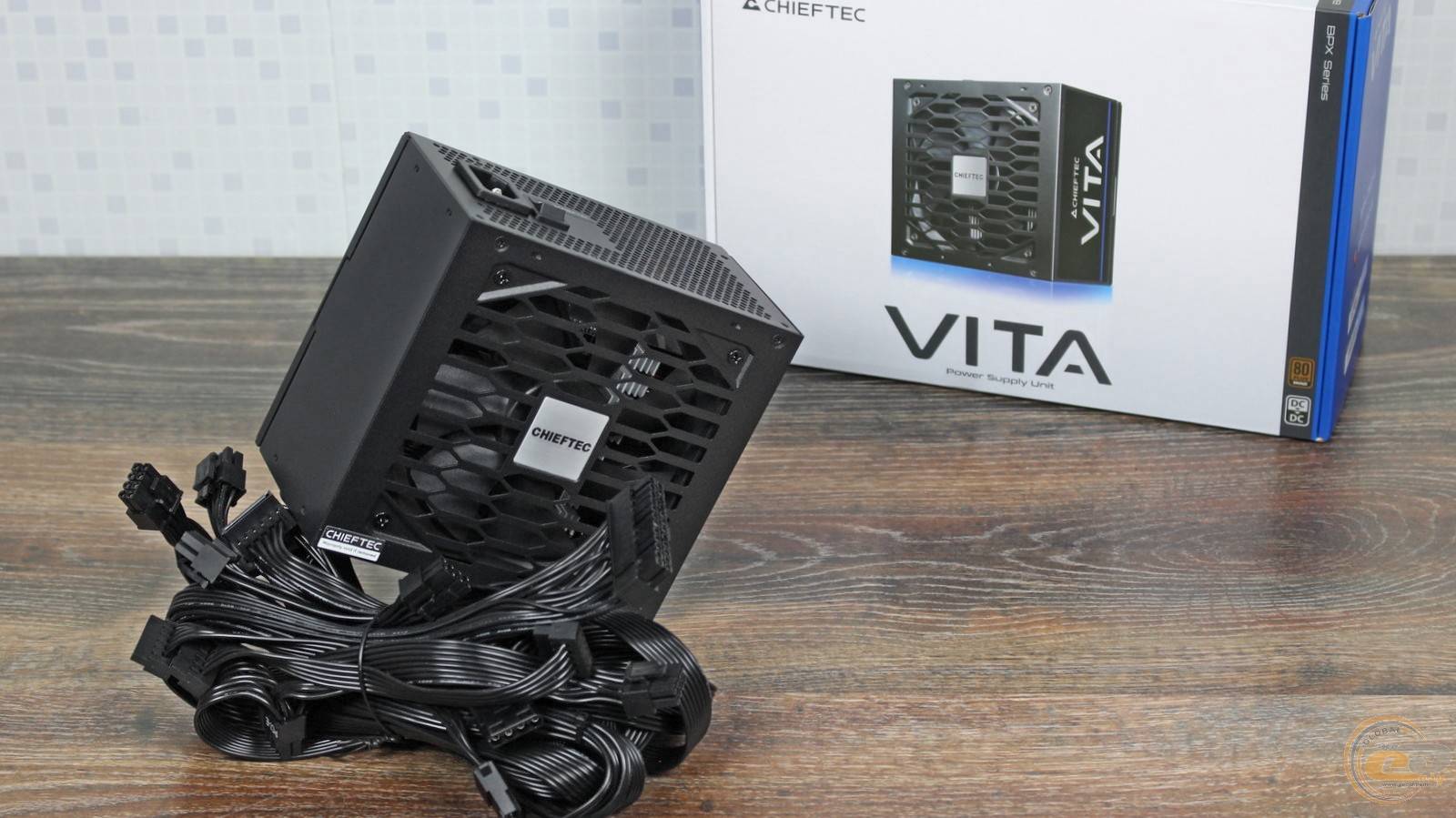

Внешний вид

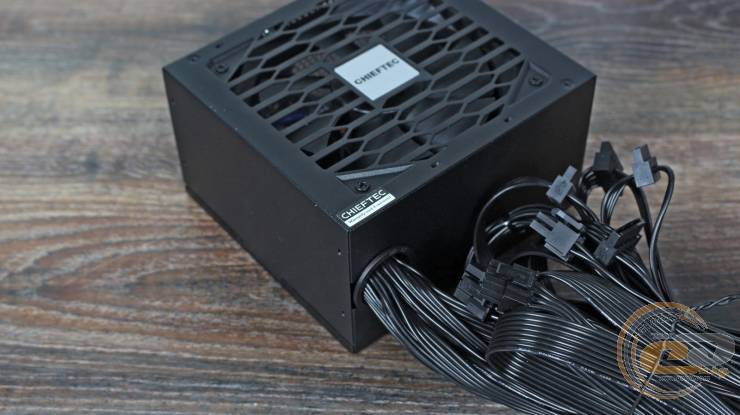

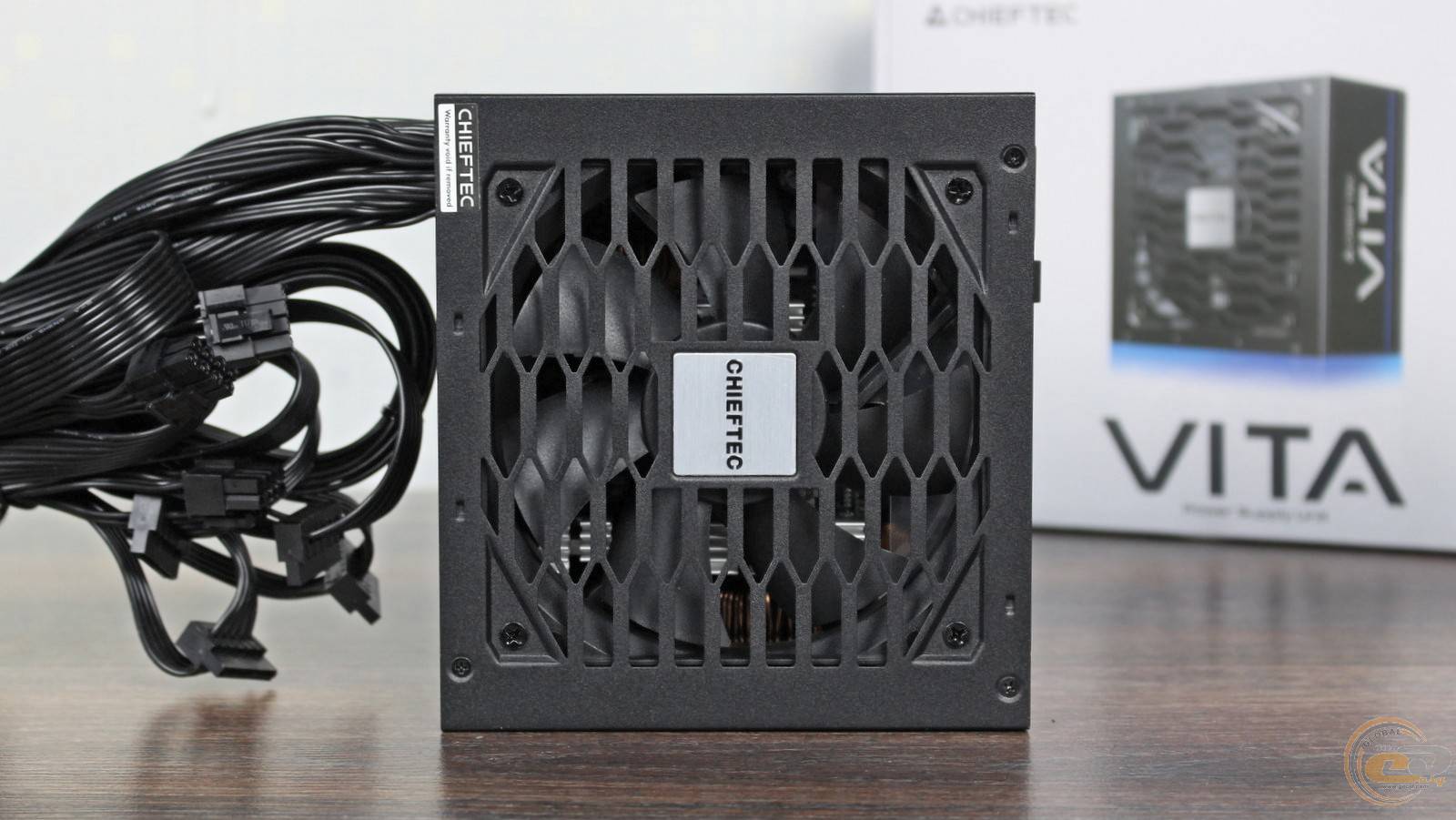

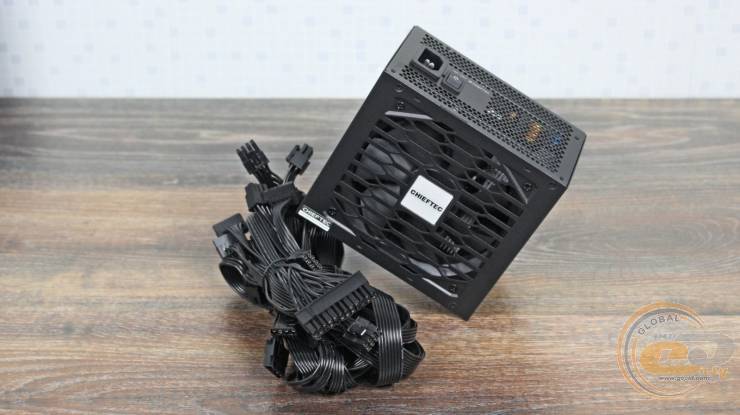

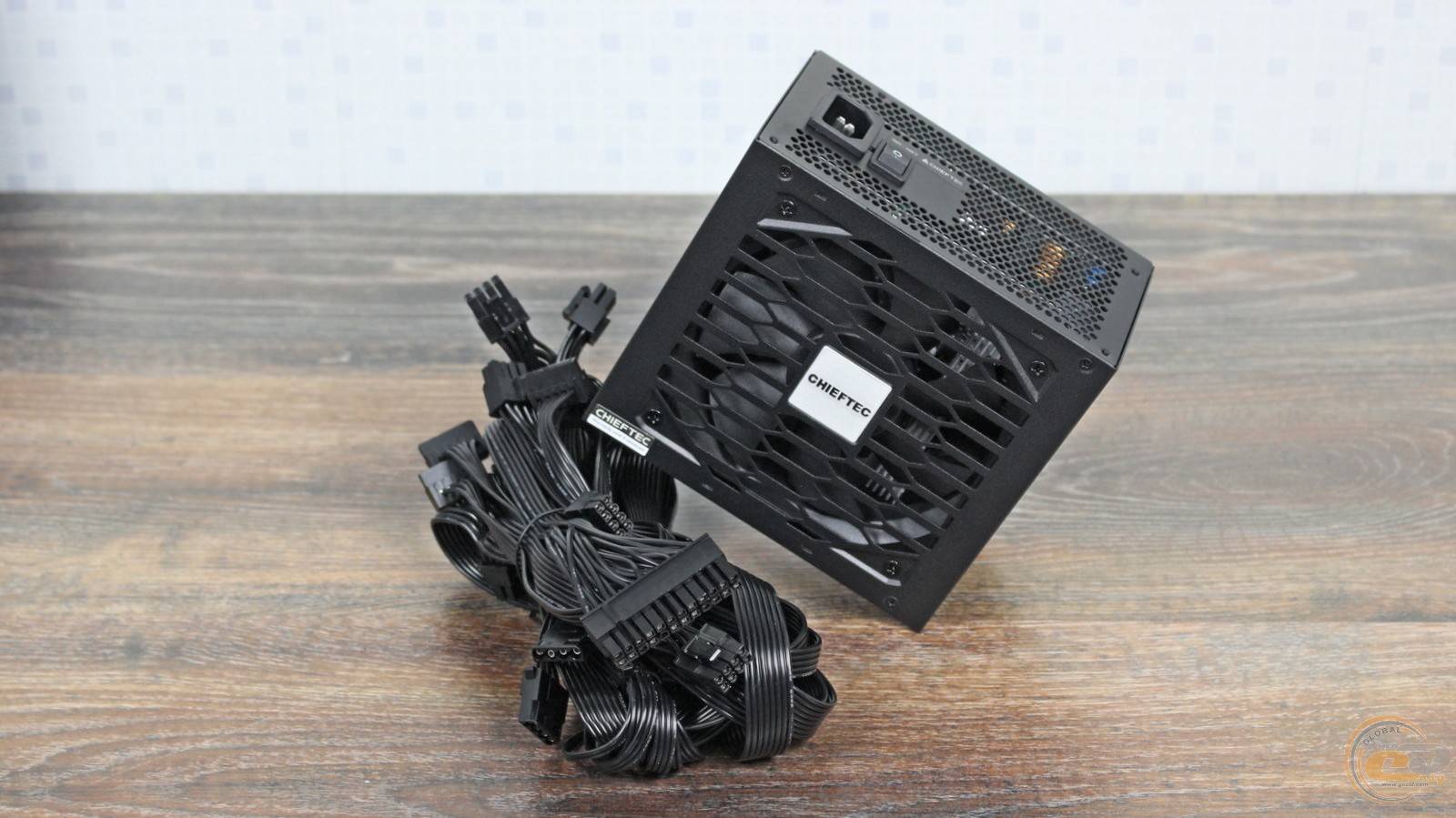

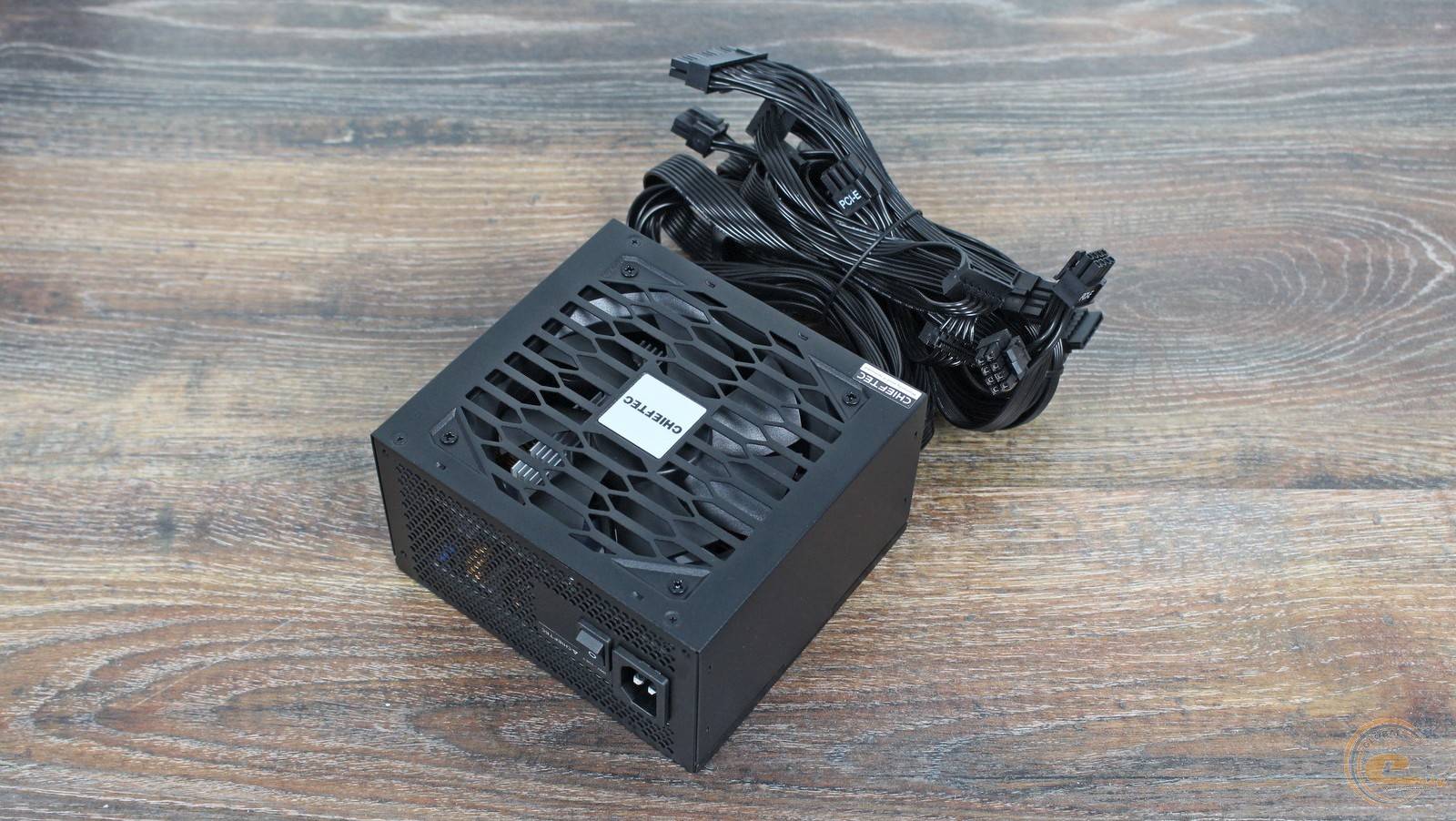

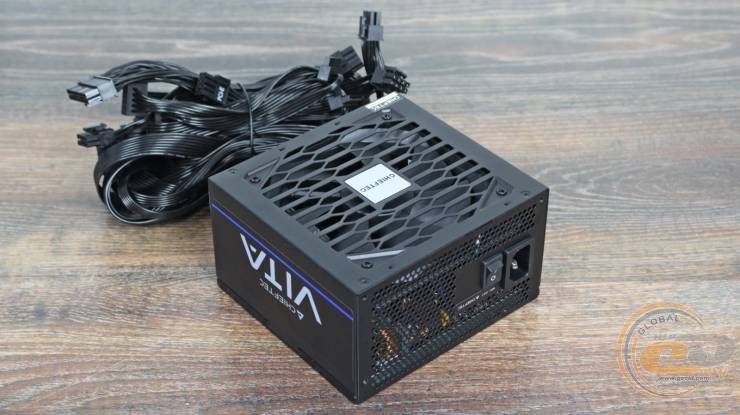

Блок питания CHIEFTEC VITA 850W оформлен в новом стиле изготовителя. Узнаваемости способствуют квадратный логотип в центре и характерные отверстия над вентилятором. При этом устройство компактное — его размеры составляют 140 х 150 х 86 мм.

Гарантийная пломба на одном из винтов органично вписывается в общий вид и имеет срок действия два года – привычное значение для недорогих блоков питания этого производителя.

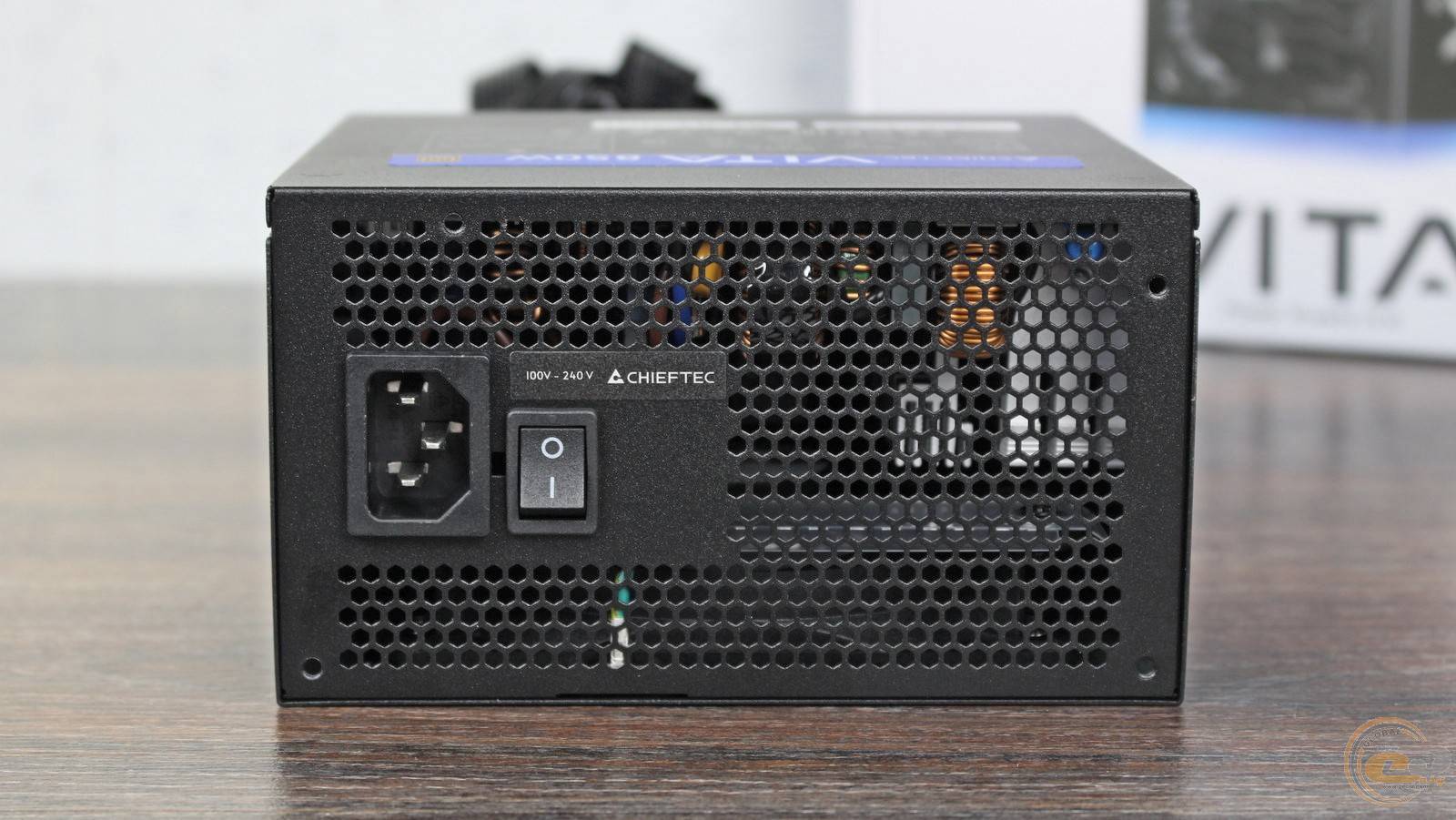

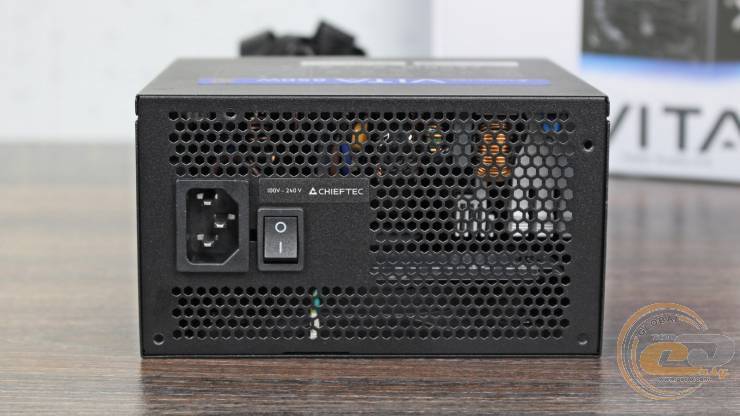

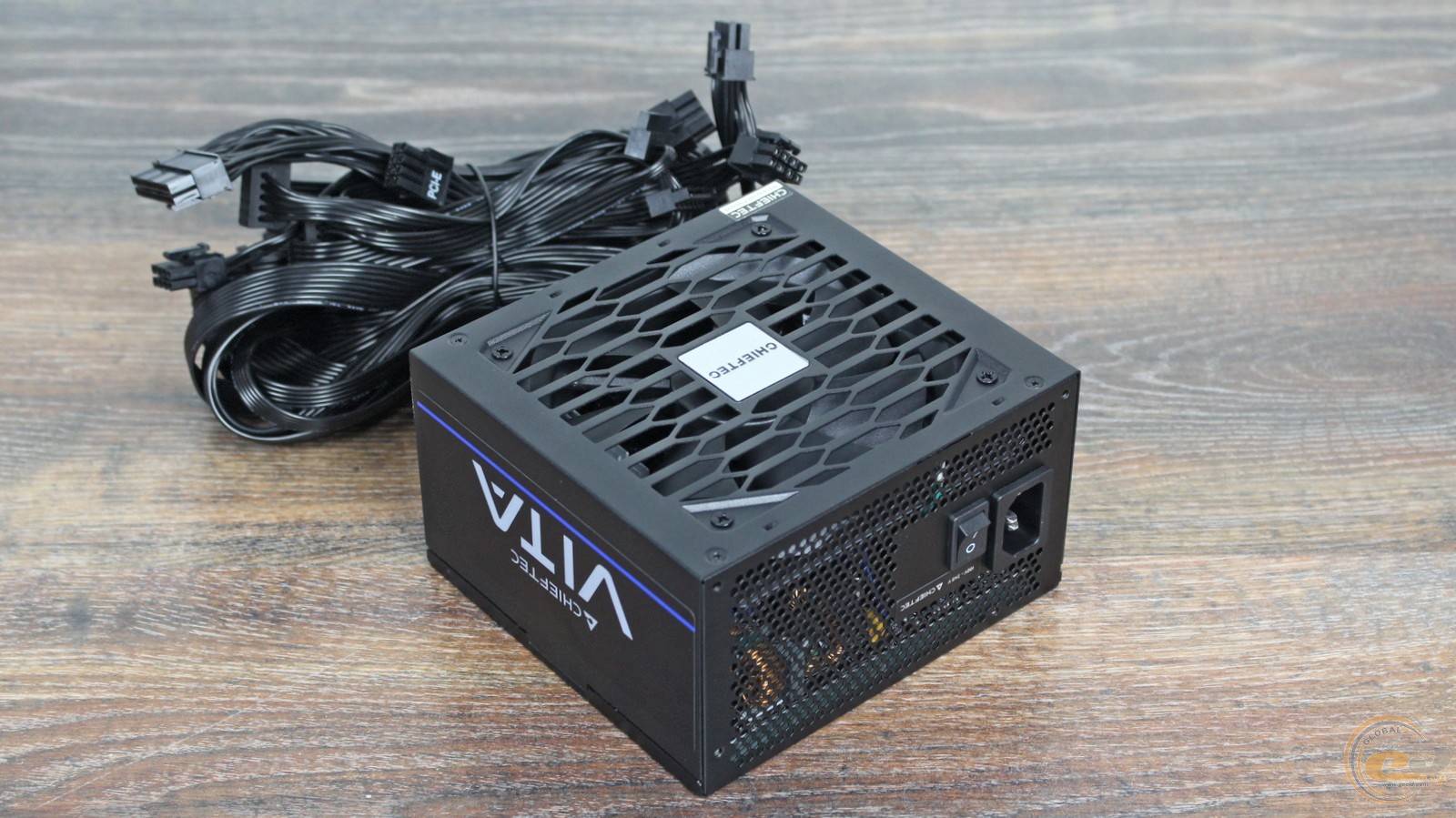

Тыльная сторона тоже обошлась без сюрпризов. Отверстия-соты, разъем питания и выключатель дополнены только наклейкой с указанием поддержки широкого диапазона входных напряжений – от 100 до 240 В.

Этикетка на одной из боковых граней сообщает о линейке, к которой принадлежит блок питания.

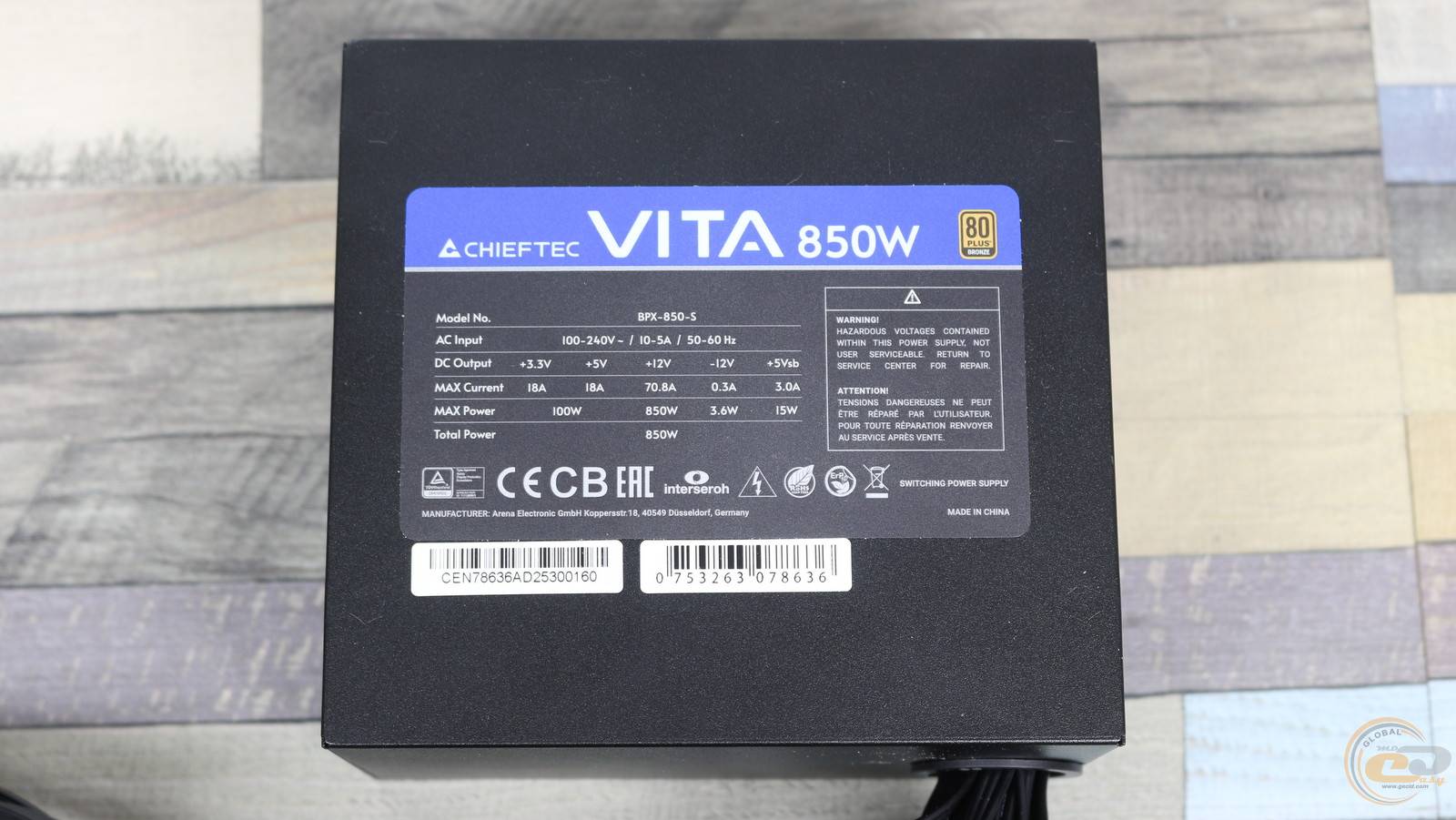

А вот основная наклейка содержит список электротехнических характеристик. Мощность канала +12В здесь идентична номинальной – 850 Вт, что намекает на использование DC-DC-преобразователей. Младшие линии +3,3В и +5В способны выдать вполне привычные 100 Вт или по 18 А – последнее значение несколько меньше, чем у более дорогих устройств. Кроме того, здесь есть логотип 80 PLUS Bronze, свидетельствующий об эффективности до 85%.

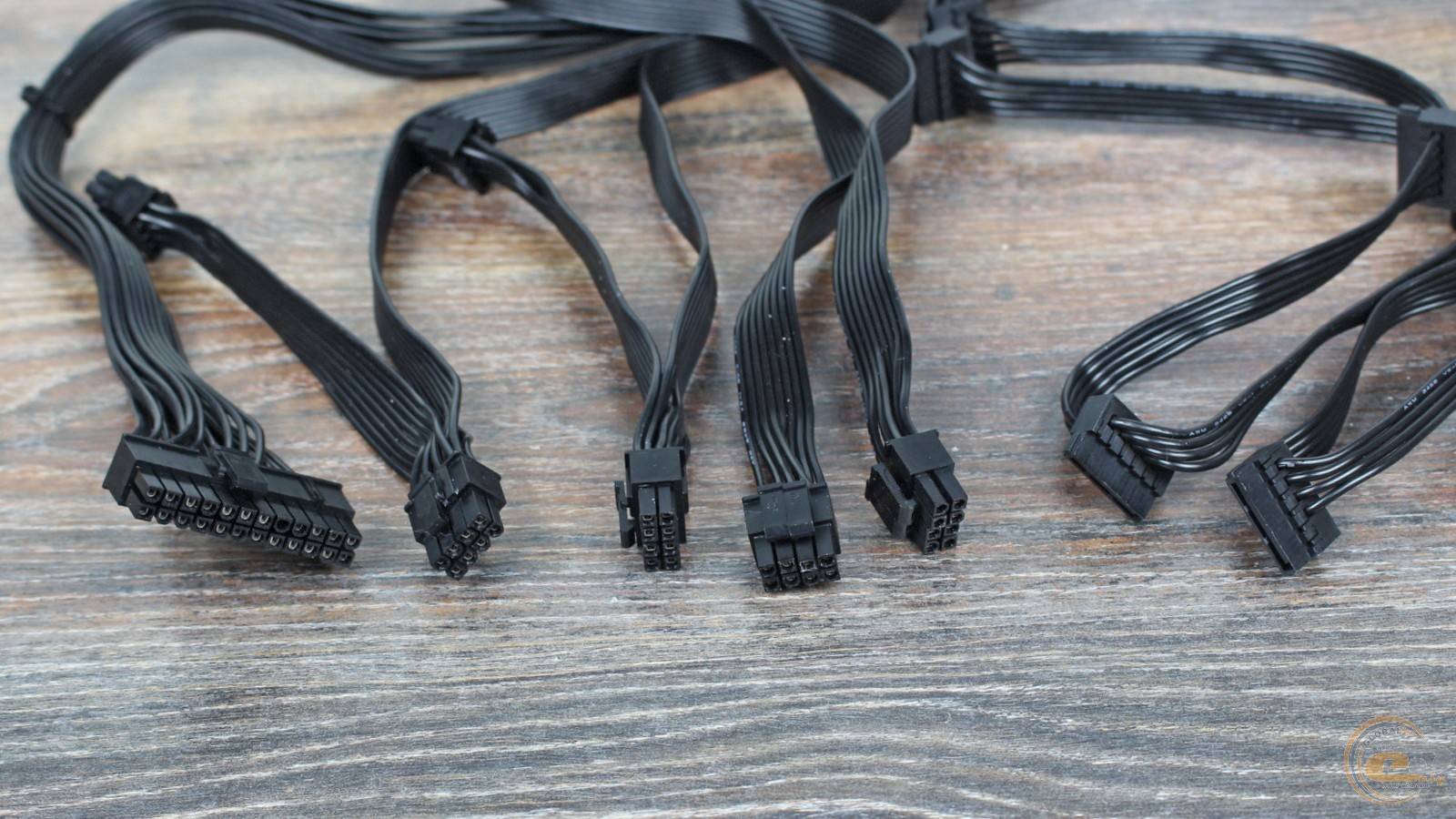

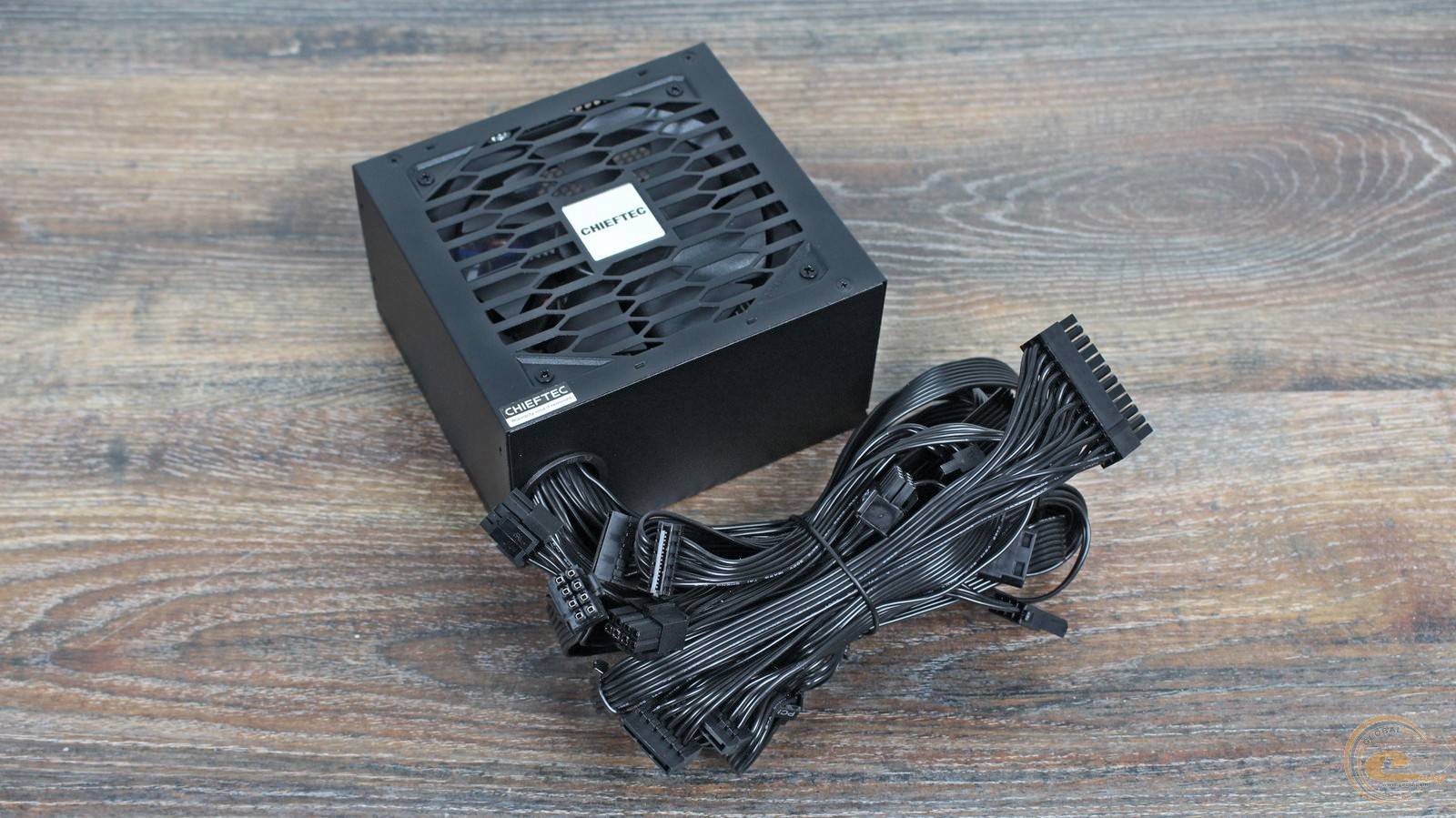

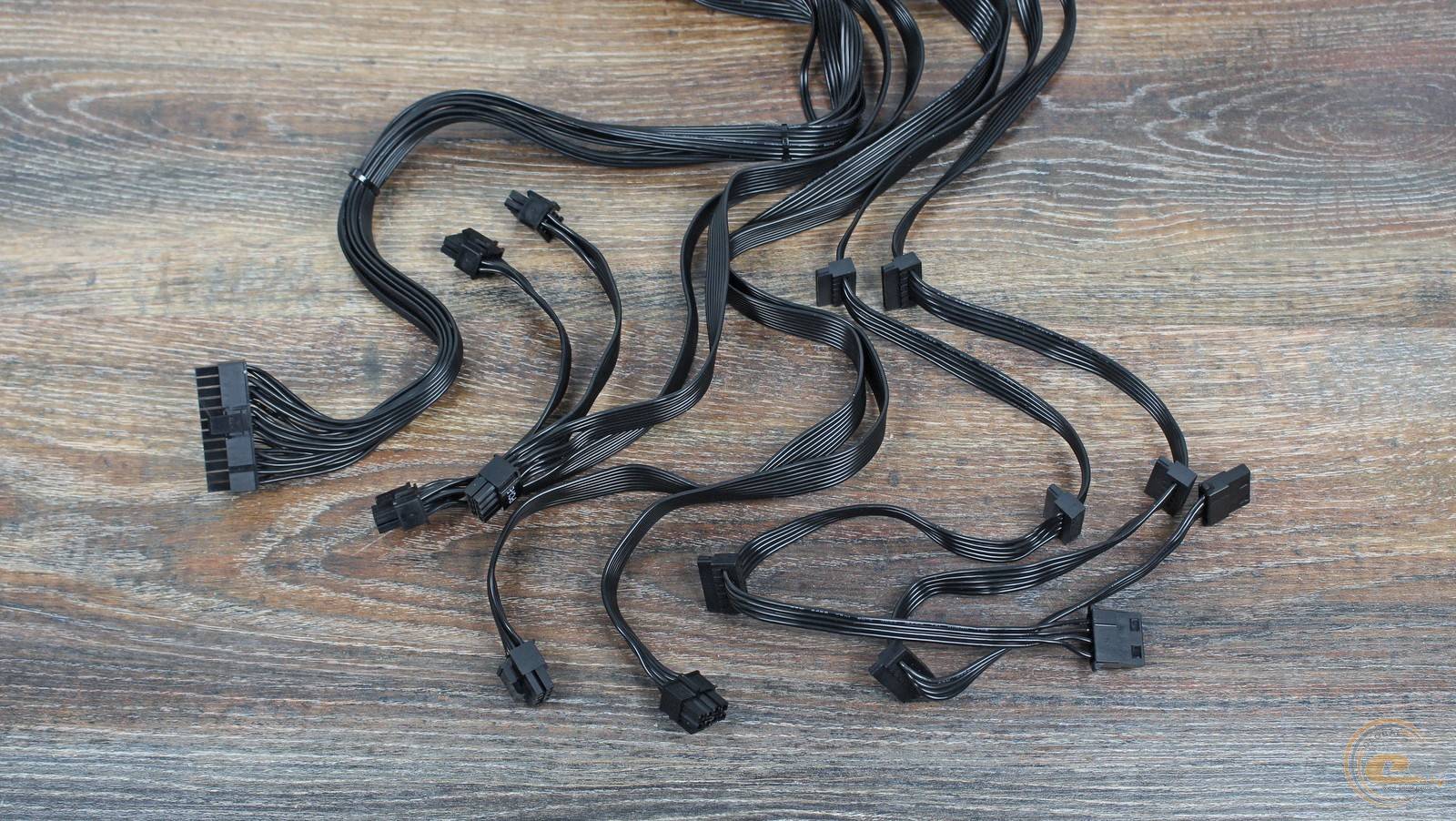

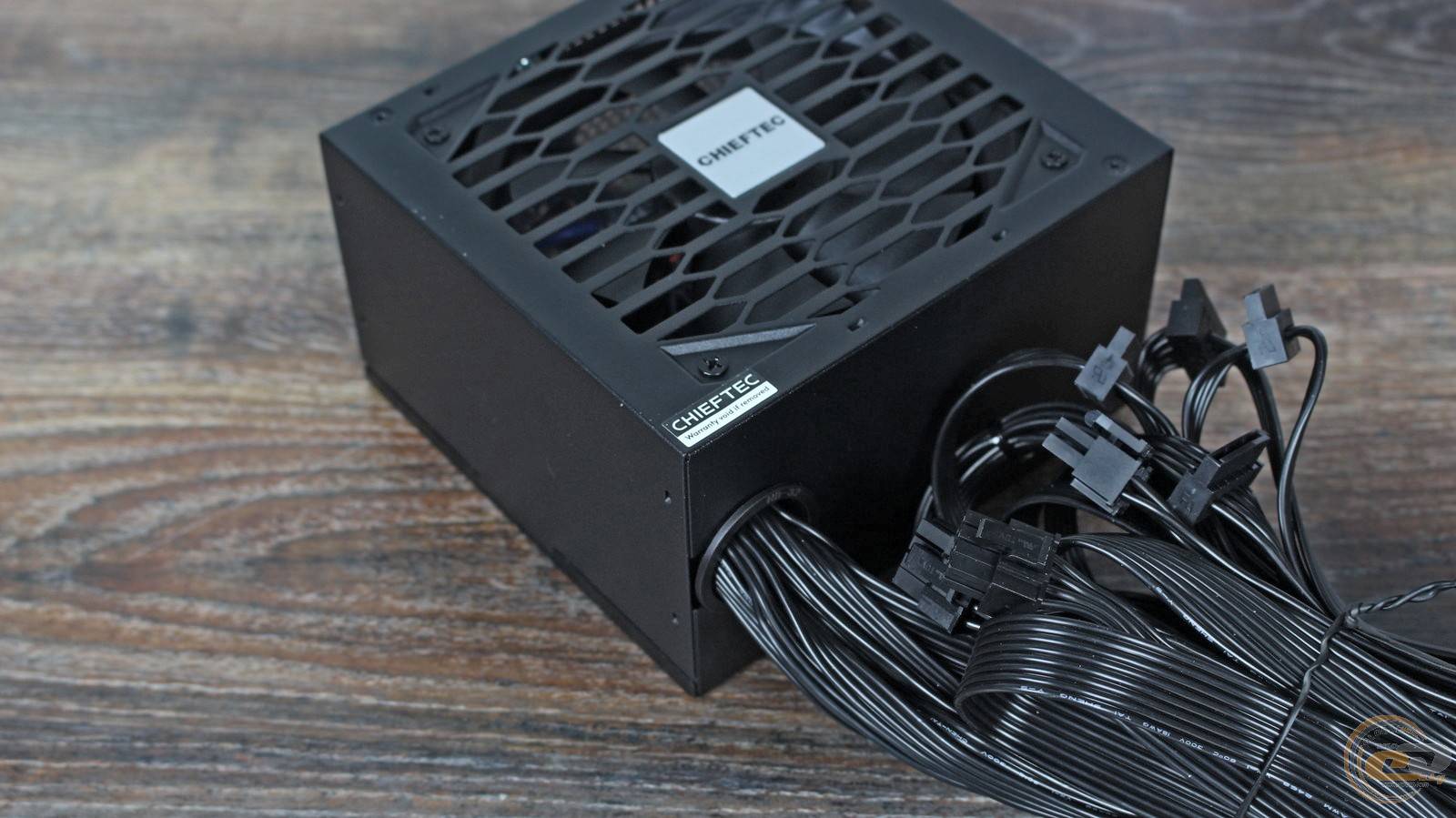

Что касается кабелей CHIEFTEC VITA 850W, то в подавляющем большинстве это плоские шлейфы калибром 18 AWG. Исключением стал только 20+4-контактный ATX, набранный круглыми проводами. А вот так выглядит список имеющихся здесь кабелей и коннекторов:

Основные из них – это 20+4-контактный ATX и пара 4+4-контактных ATX12V на двух отдельных кабелях. Для питания видеокарт имеется четыре классических 6+2-контактных PCIe, а также на пару отдельных кабелей. А вот современный коннектор PCIe 5.1 здесь, к сожалению, не предусмотрен. Так что при необходимости видеокарты с таким разъемом придется подключать через переходник. Зато для периферии имеется шесть SATA и два PATA на пару отдельных кабелей.

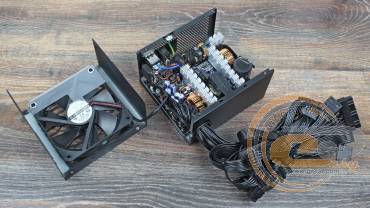

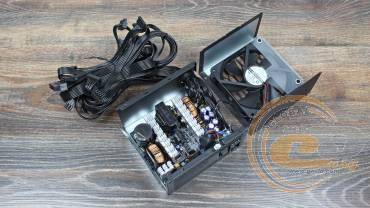

Внутреннее строение

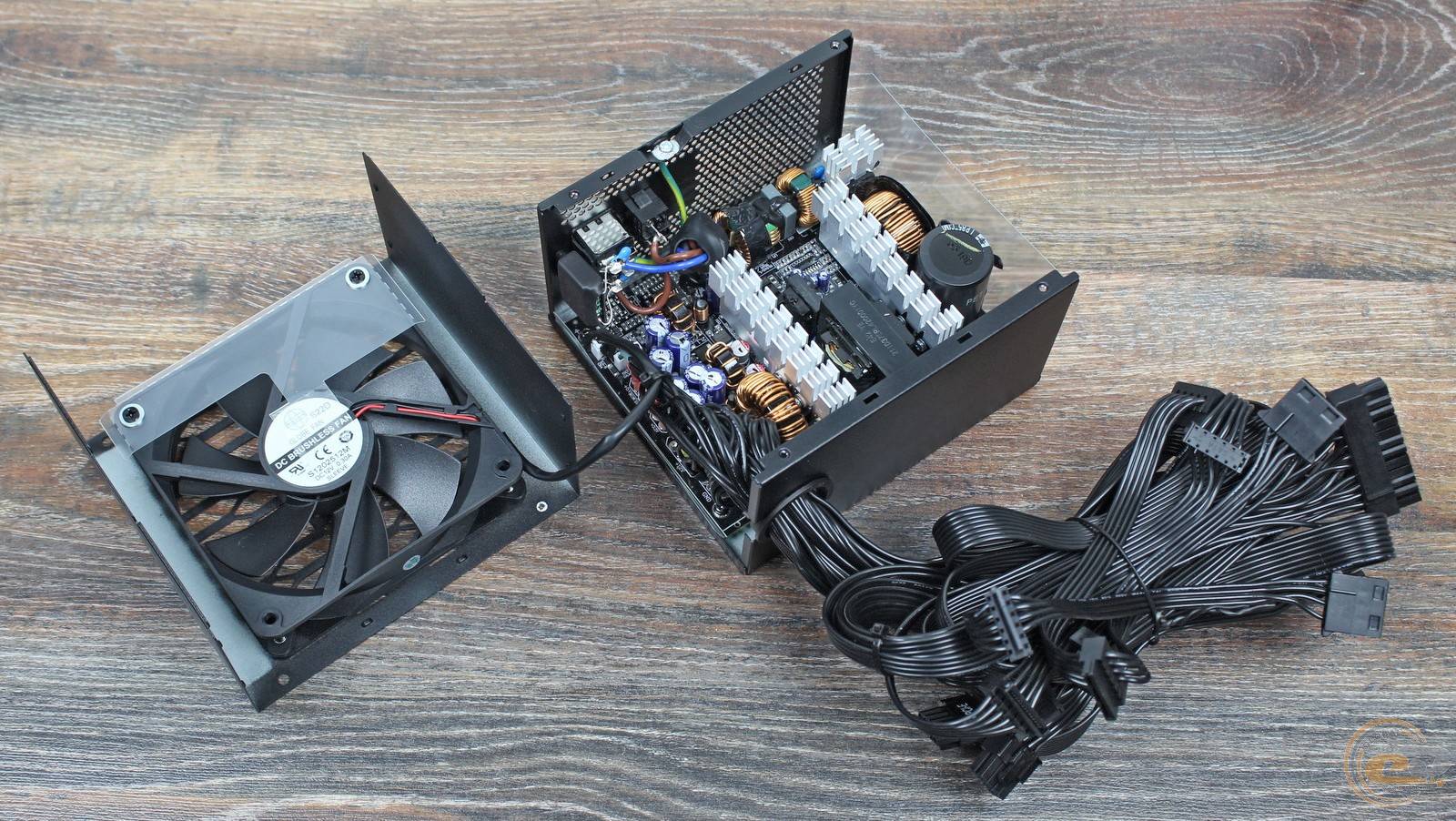

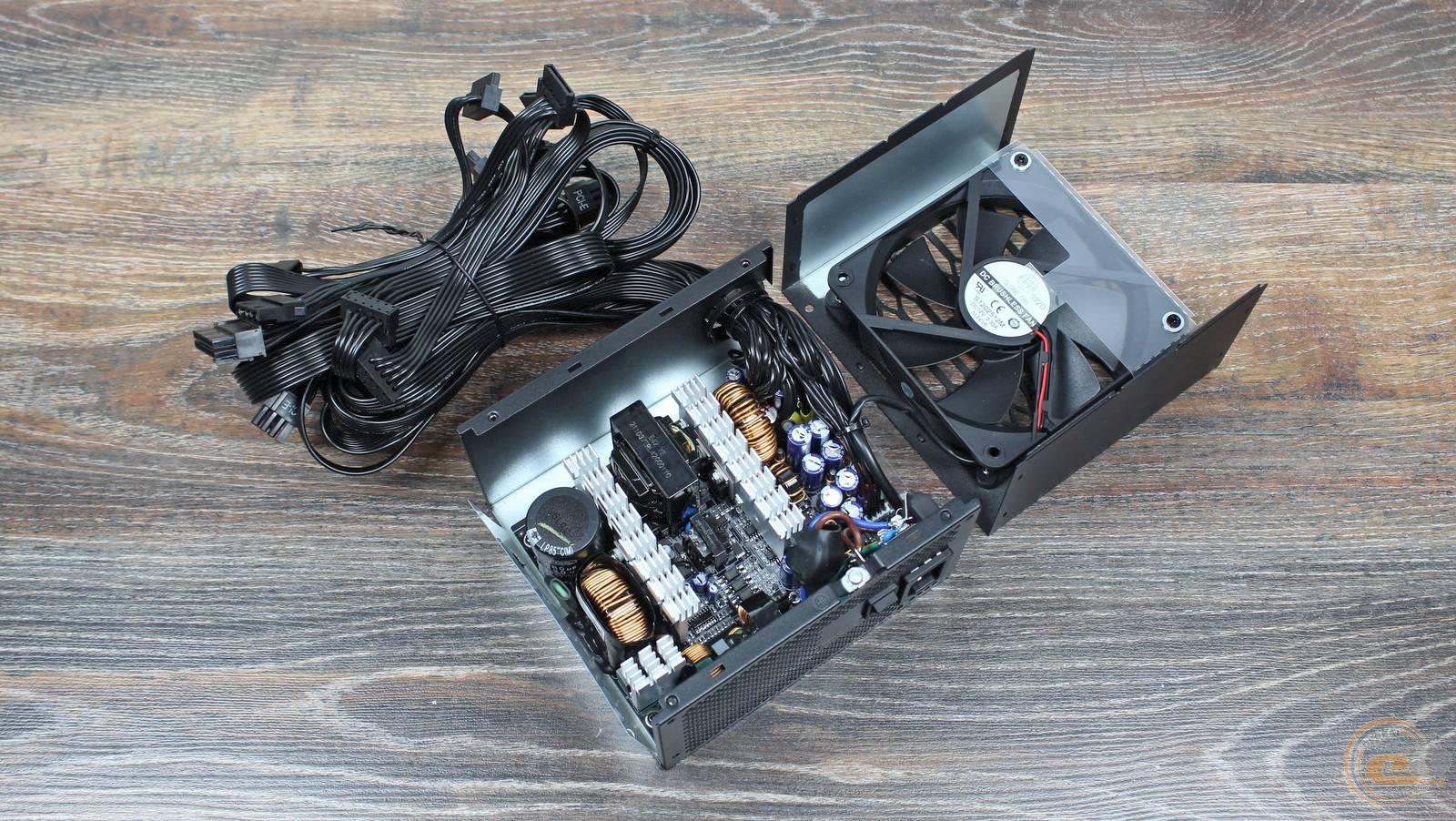

А теперь о том, что внутри.

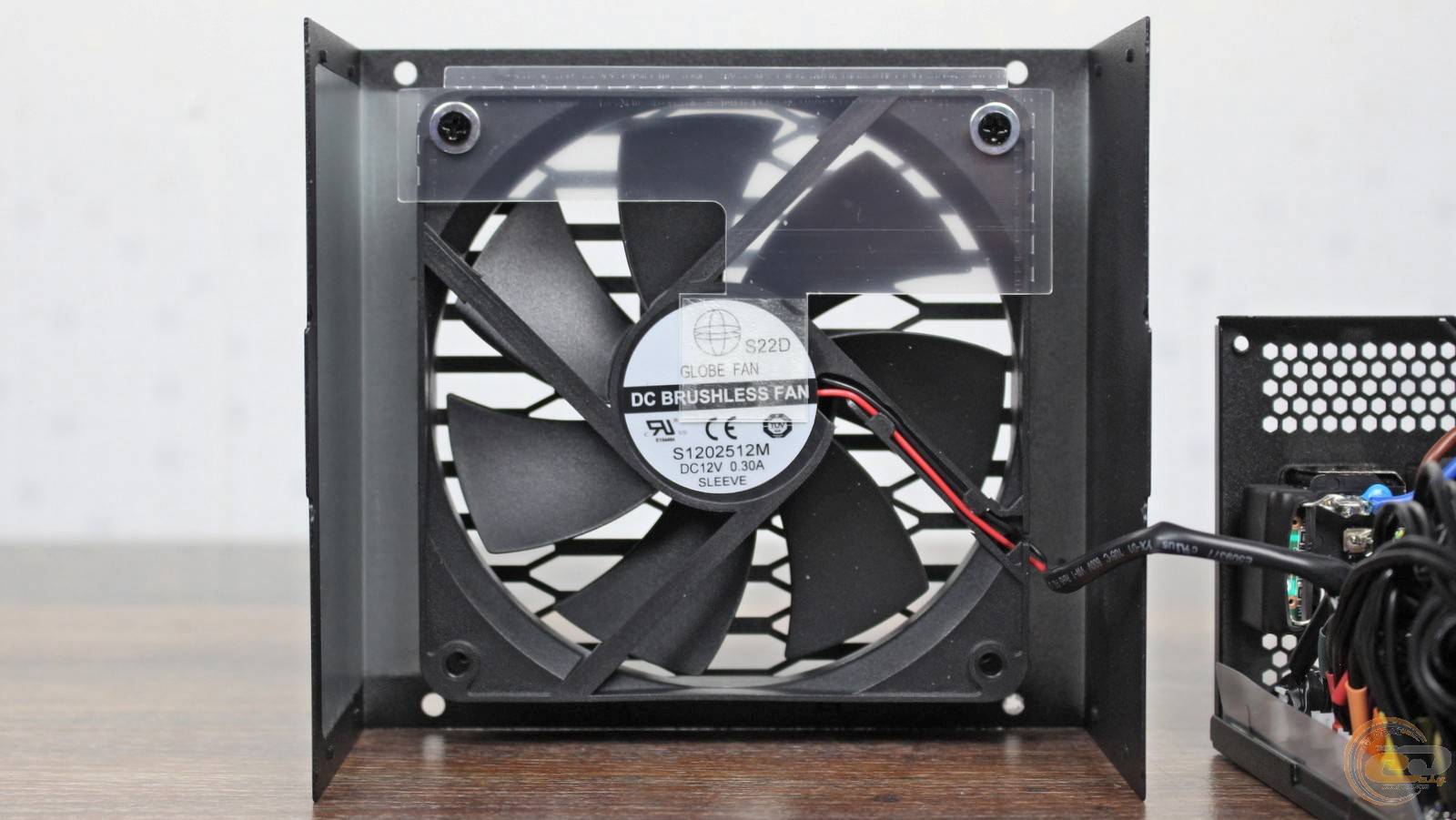

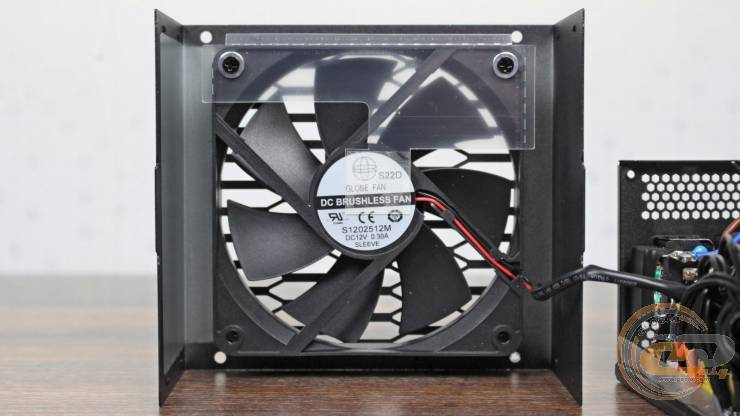

В основе 120-мм пропеллера GLOBE FAN S1202512M лежит бюджетный подшипник скольжения (он же втулка) с небольшим сроком службы. Версия с буквой "M" в индексе разгоняется максимум до 2400 об/мин и потребляет до 3,6 Вт (0,3 А при 12 В).

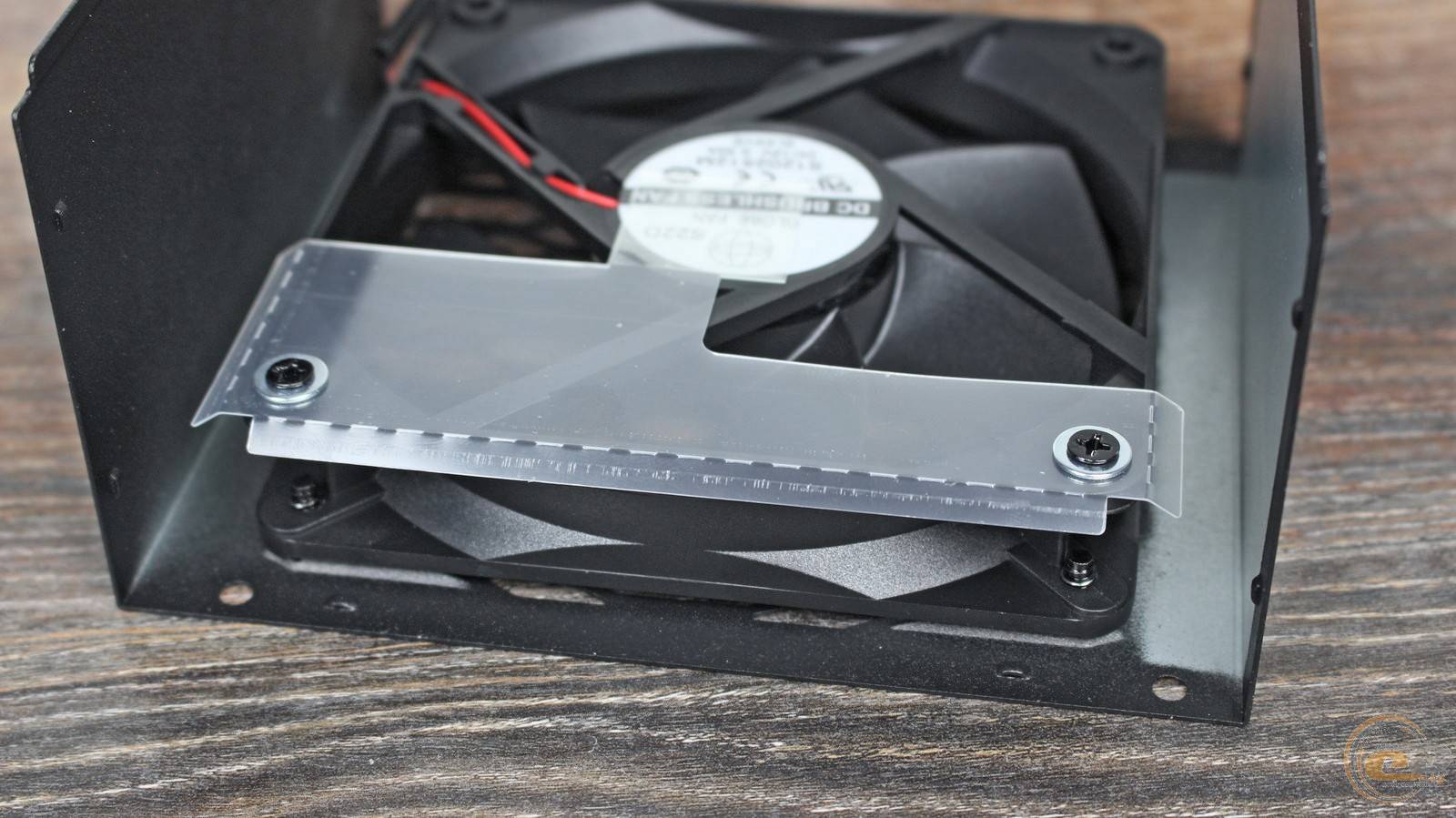

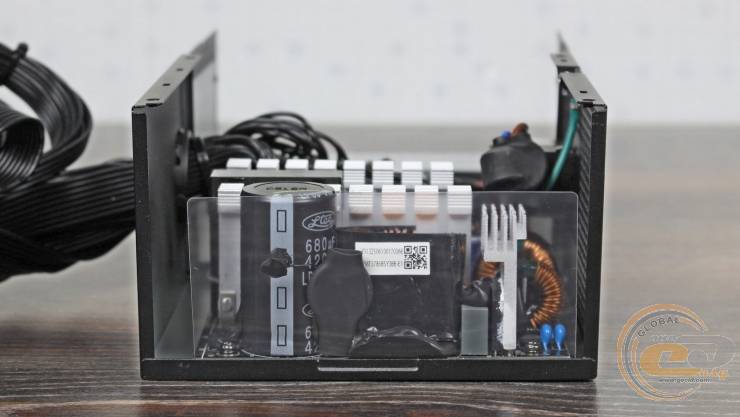

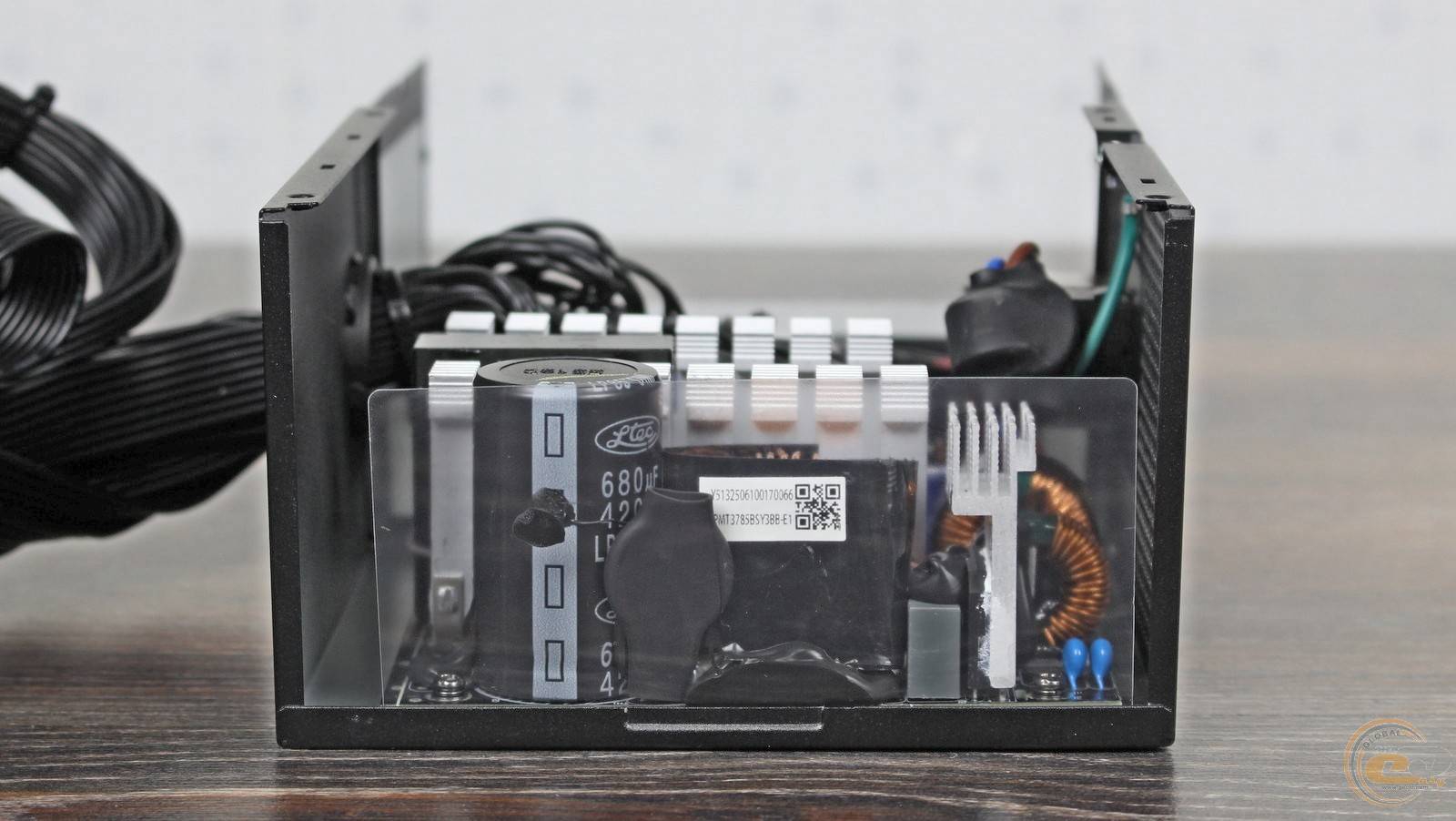

Для направления воздушного потока на самые горячие компоненты присутствует соответствующая прозрачная пластина.

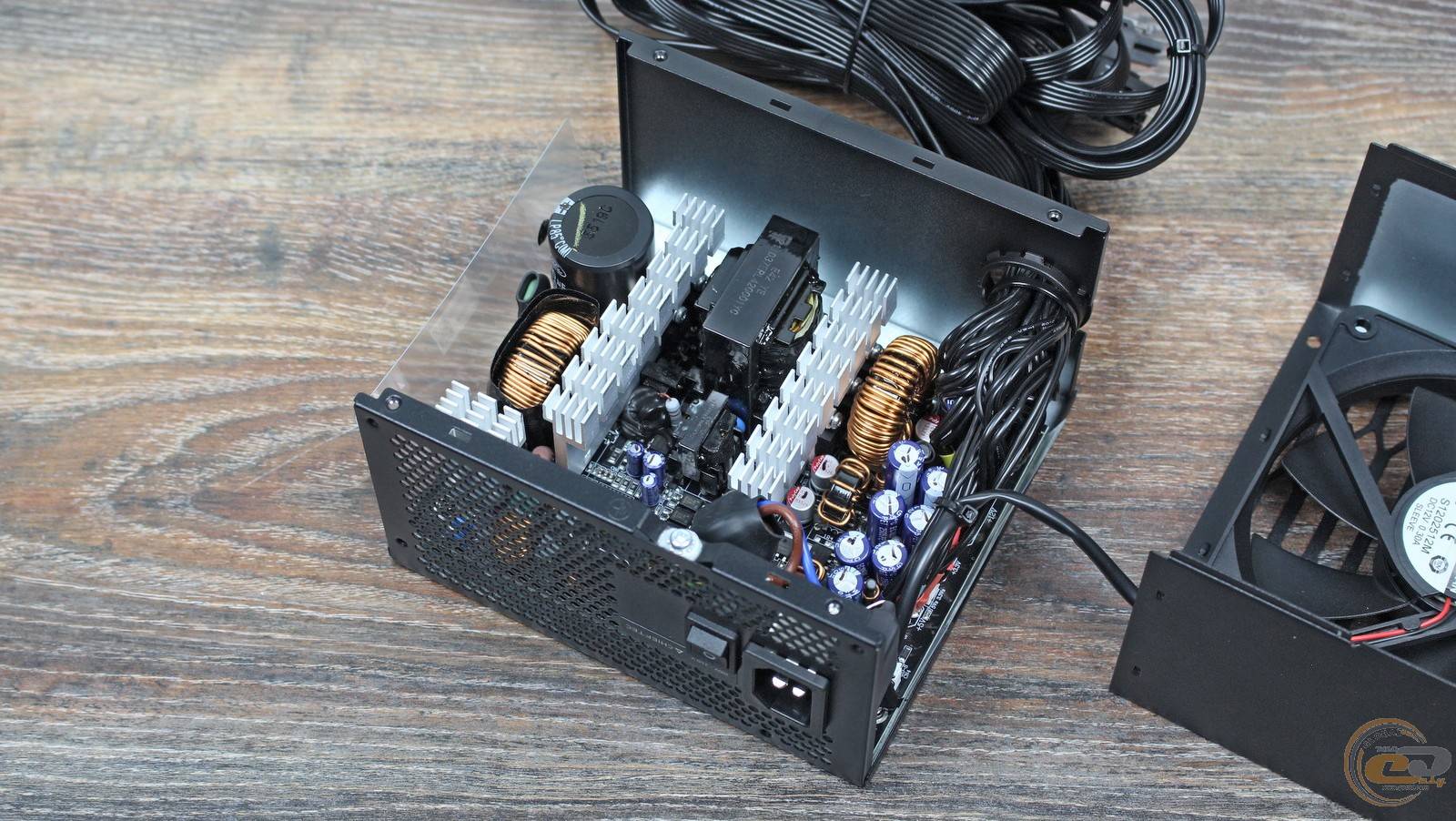

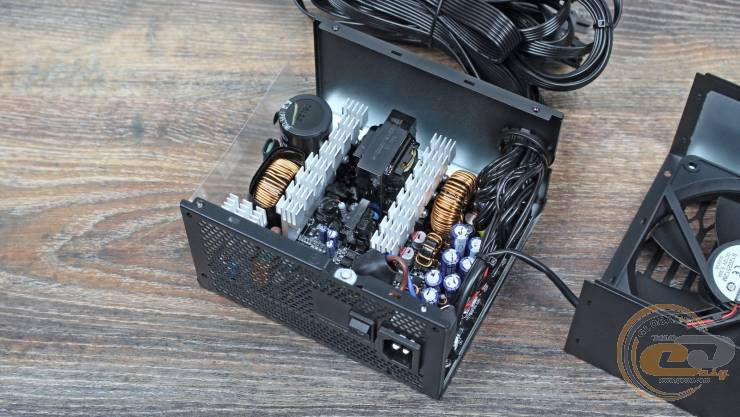

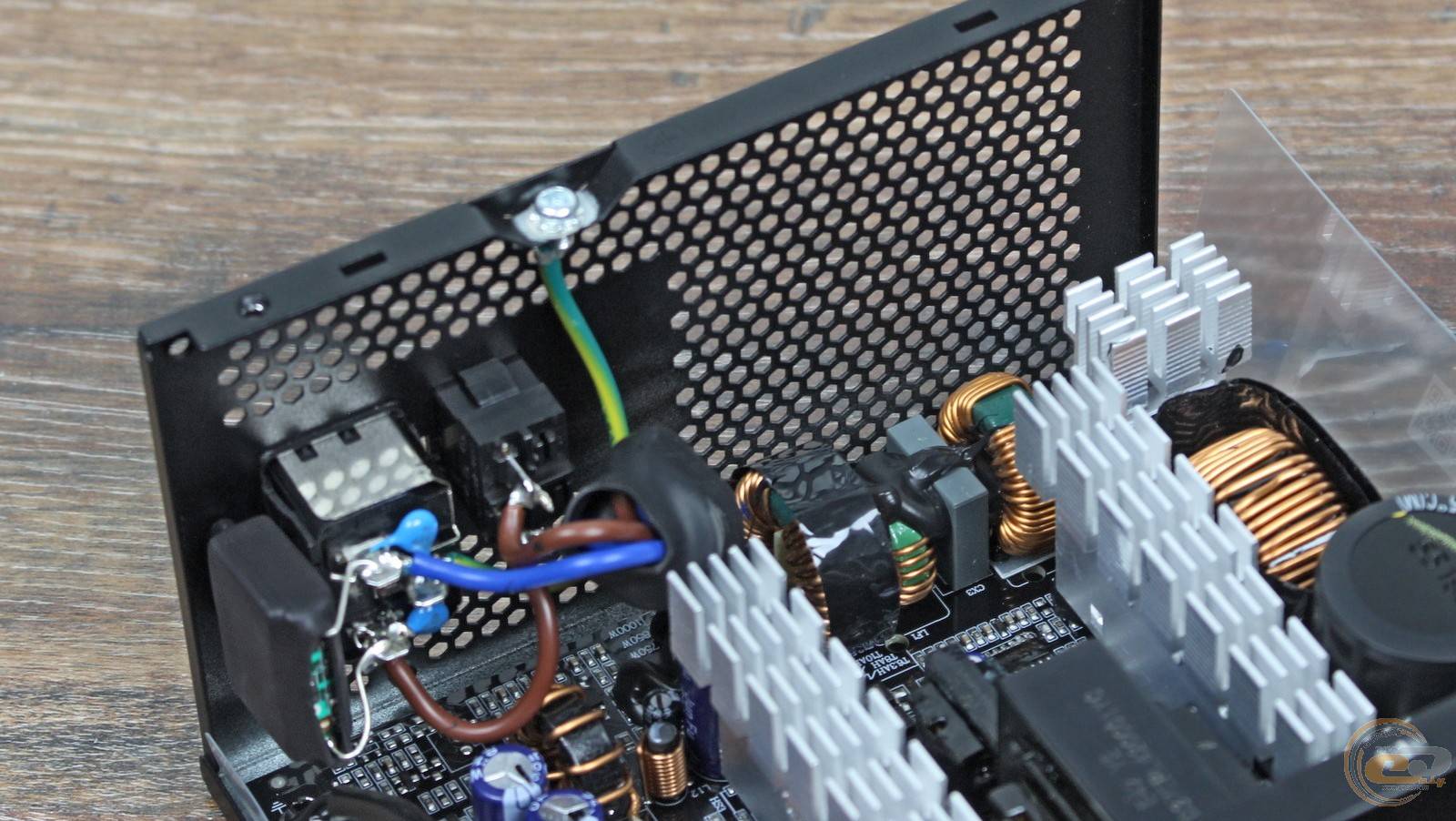

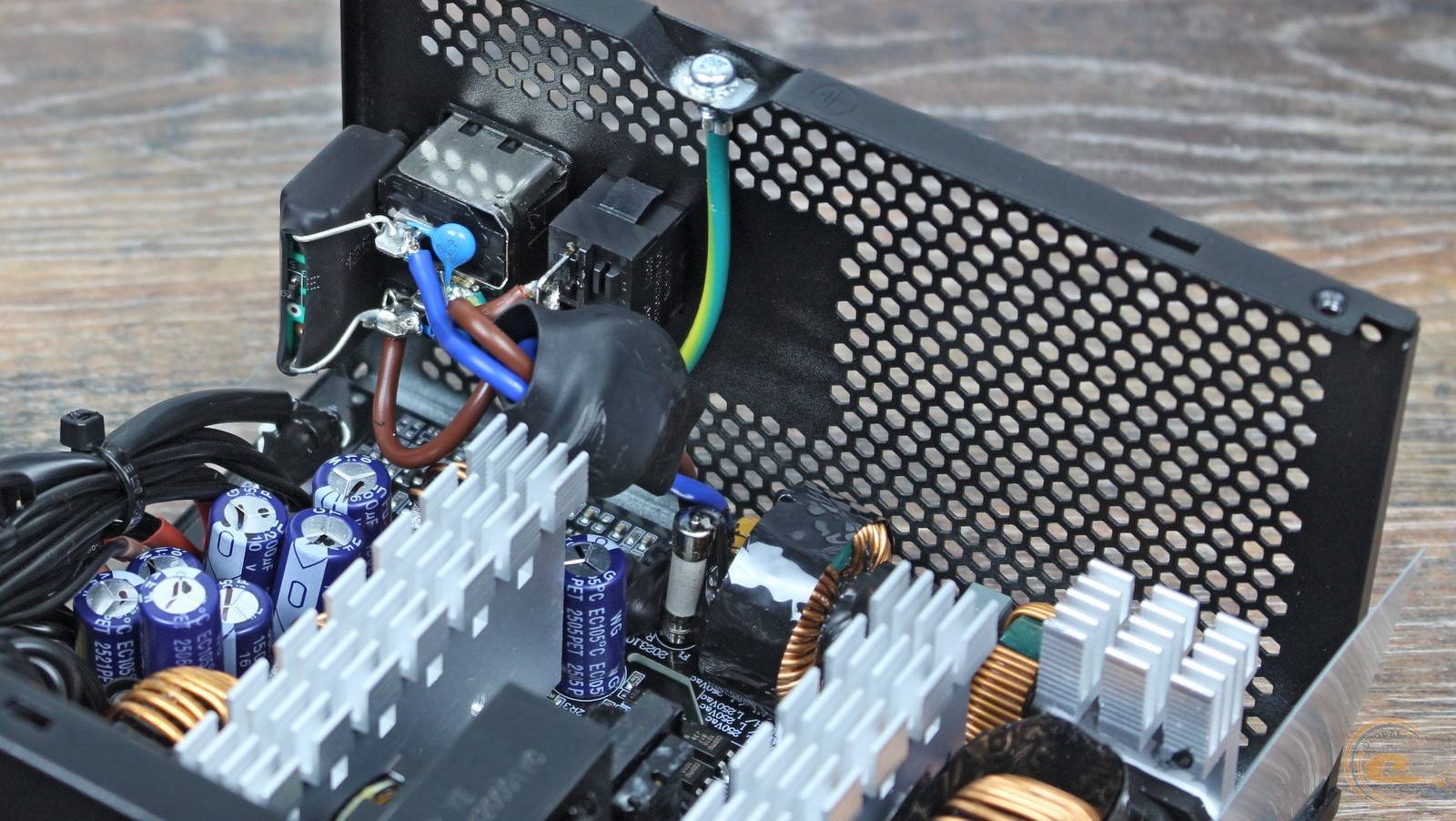

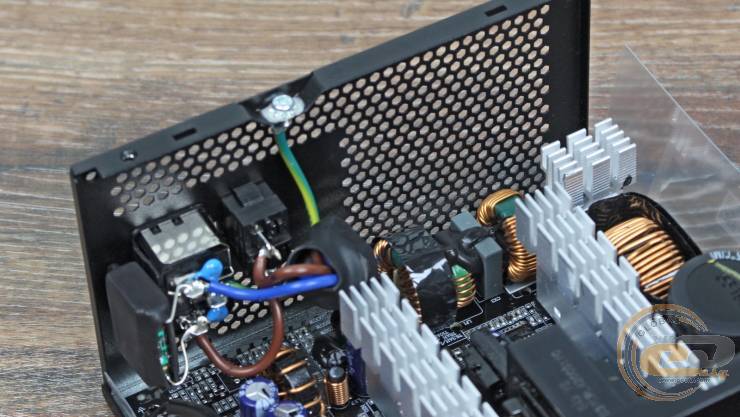

Часть конденсаторов электромагнитного фильтра CHIEFTEC VITA 850W распаяна возле входного разъема. Другие емкости, а также три катушки, плавкий предохранитель и варистор разместились на основной плате – на этом узле не экономили.

Как и положено устройству с поддержкой широкого диапазона входных напряжений, диодная сборка охлаждается отдельным радиатором. Рядом расположен термистор для защиты от пусковых токов, которого не было в составе 750-ваттной модели CHIEFTEC VITA 750W (BPX-750-S). В остальном же все очень похоже на младшую модель.

Также здесь имеется дроссель узла APFC и трио его силовых элементов, размещенных на радиаторе.

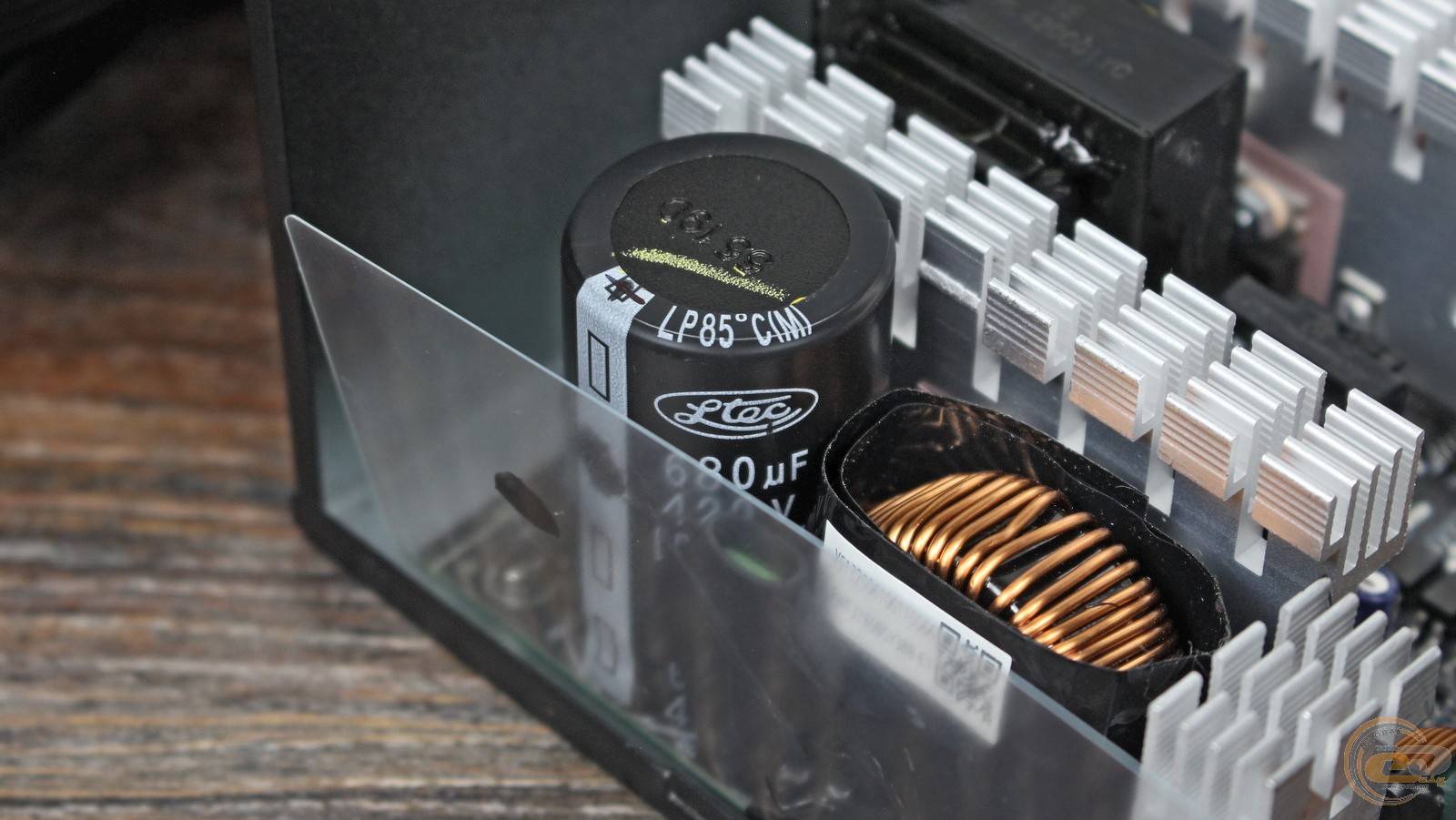

Входной конденсатор произведен тайваньской компанией Ltec. Емкость в 680 мкФ является вполне достойным показателем как для 850-ваттника, а рабочая температура сравнительно невысокая — всего 85°C.

Схема CHIEFTEC VITA 850W построена на двухтранзисторном прямоходовом преобразователе (Double Forward Converter) – типичном решении для бюджетных моделей. Его ключи расположены на том же радиаторе, что и элементы корректора мощности, но с обратной стороны.

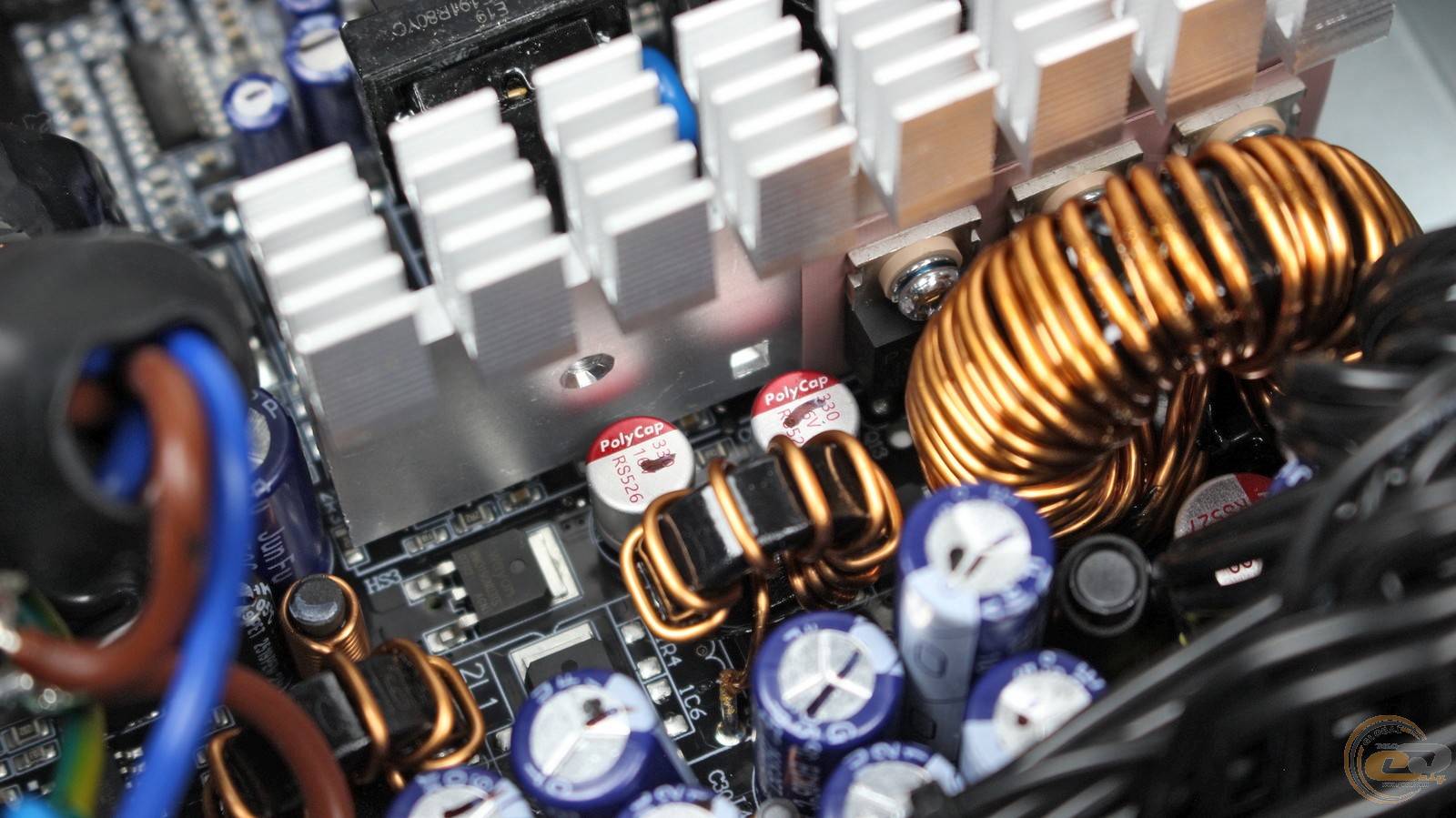

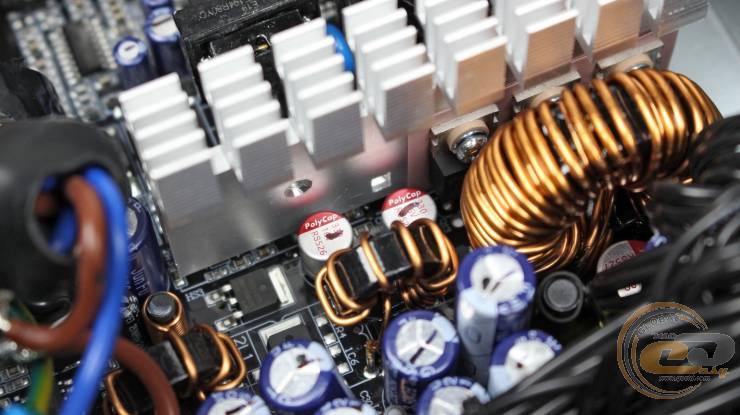

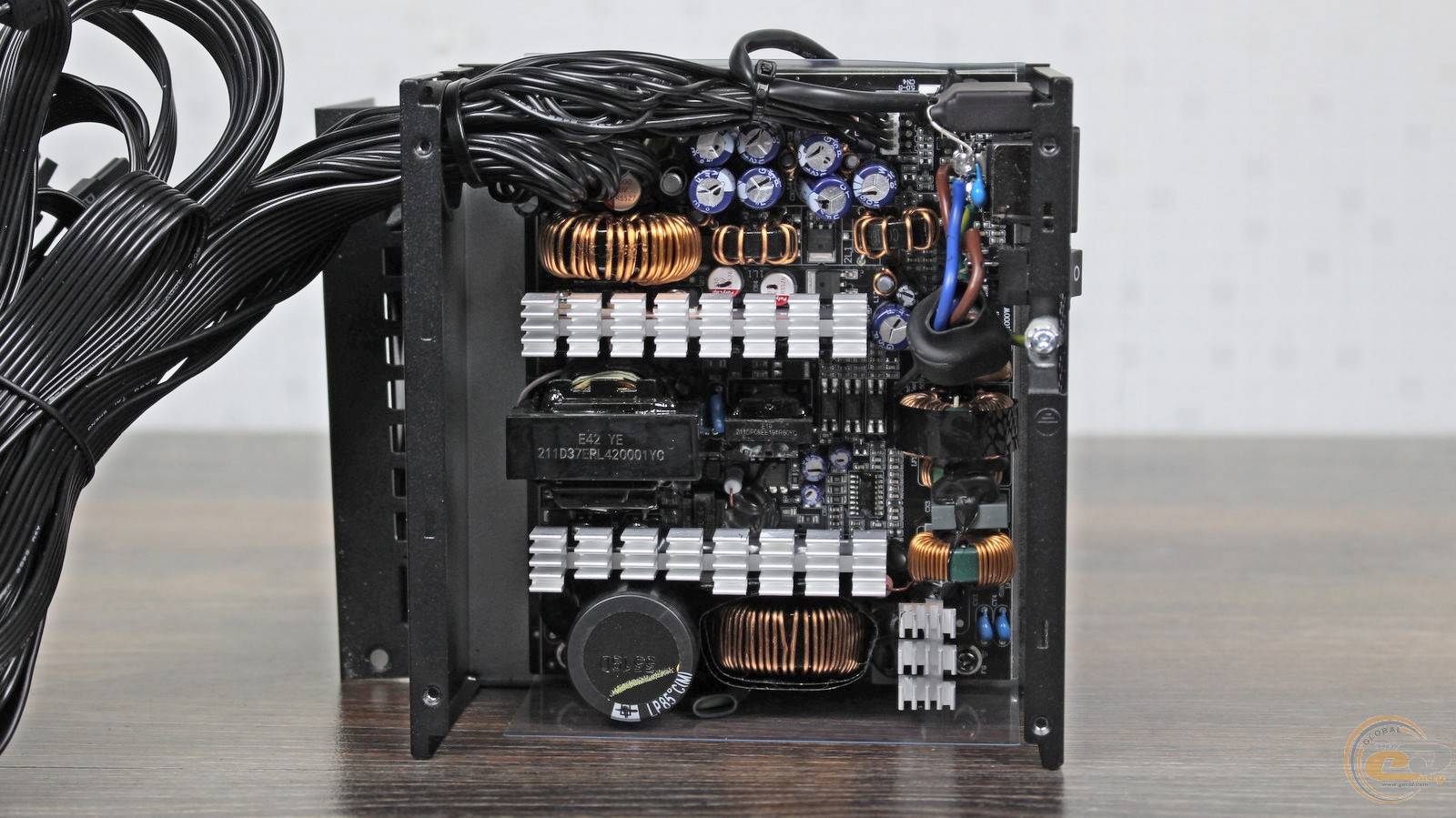

Далее на плате распаяны элементы DC-DC-преобразователя, формирующие младшие каналы +5В и +3,3В. В их составе есть и китайские полимеры Polycap.

Электролиты Jun Fu также родом из Поднебесной. Правда, это уже высокотемпературные элементы в отличие от входного конденсатора.

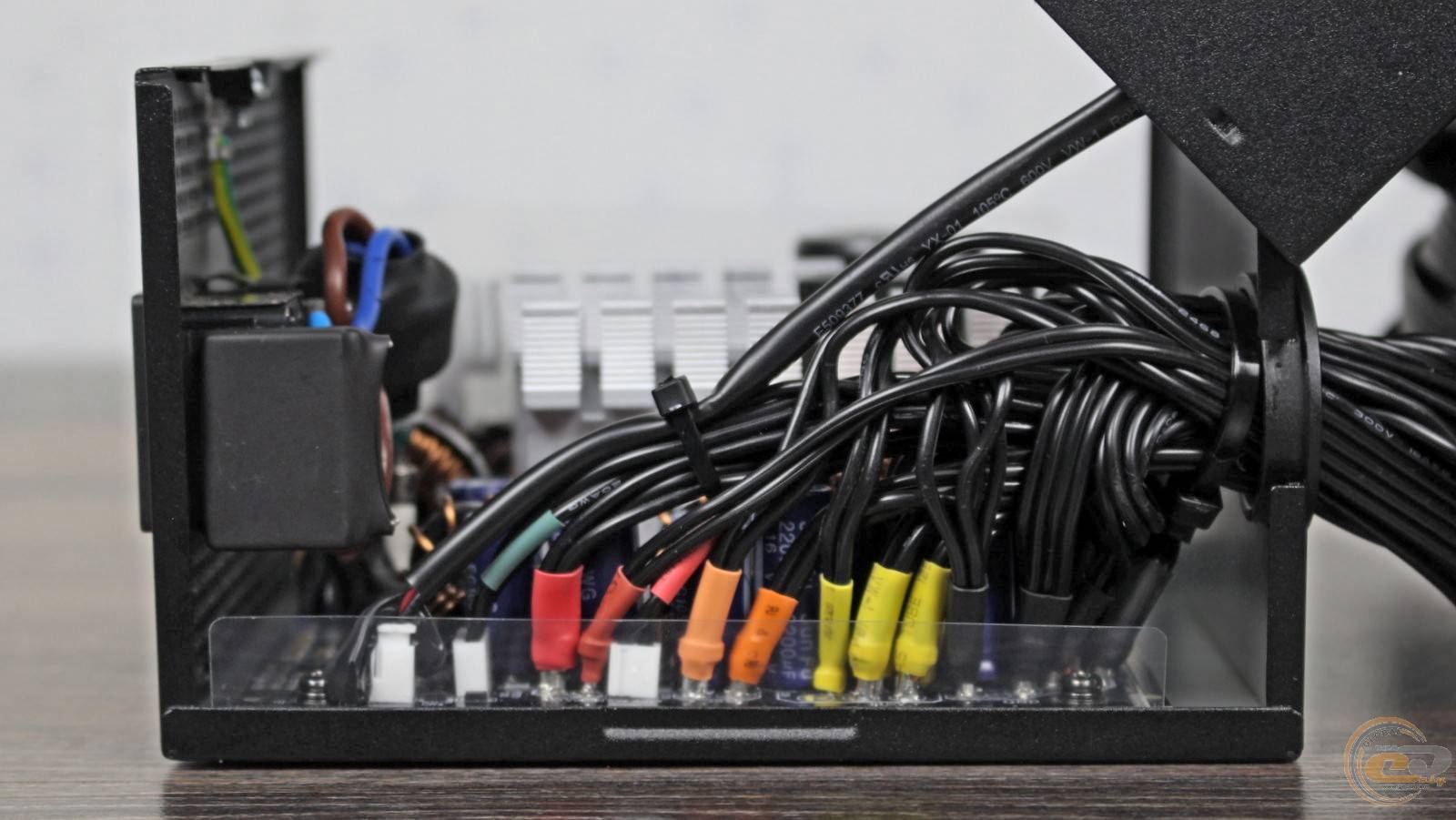

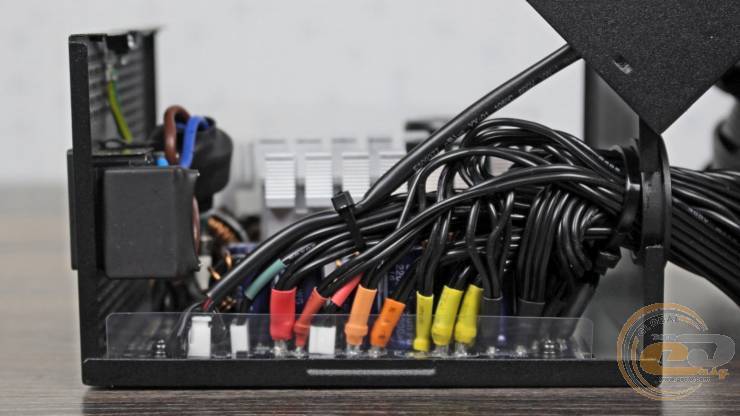

Также на основной плате распаяны выходные провода с цветовой маркировкой в соответствии с номиналами напряжений.

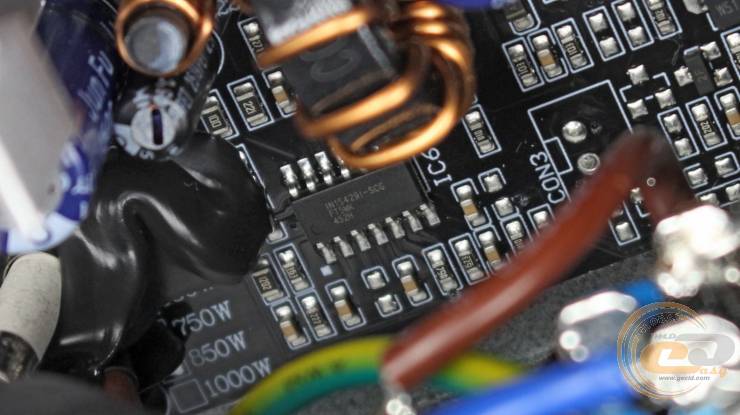

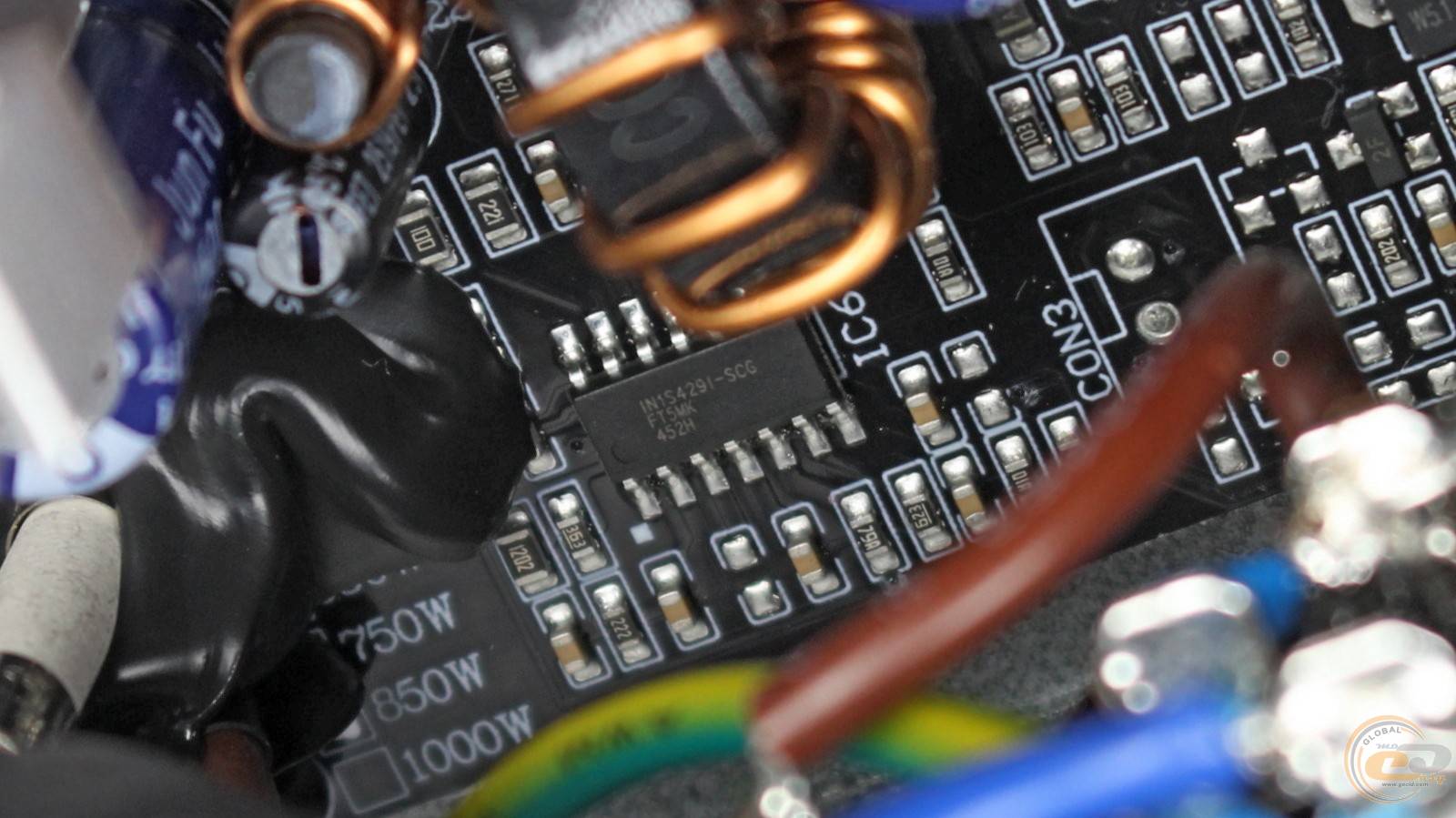

Микросхема-супервизор IN1S429I-SCG обеспечивает реализацию в блоке питания полного набора защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от скачков напряжения и импульсных перегрузок (SIP).

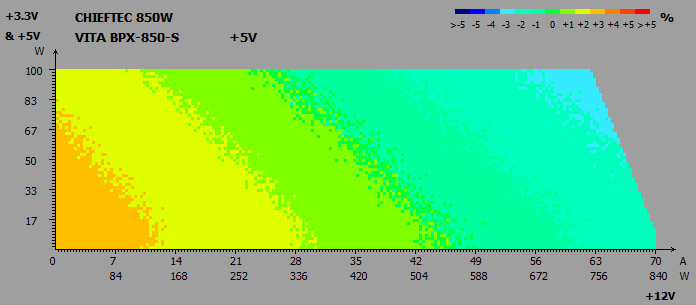

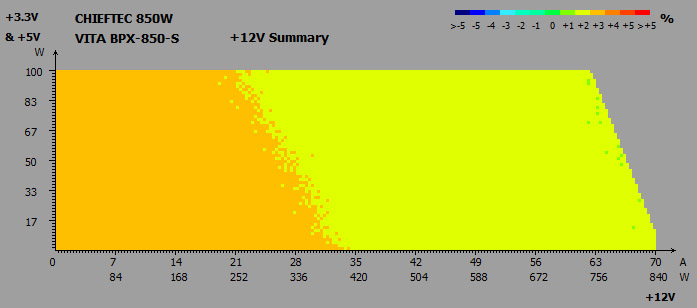

Кросс-нагрузочные характеристики

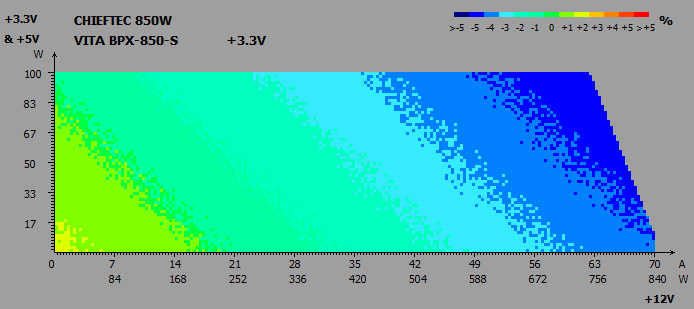

Переходим к тестированию CHIEFTEC VITA 850W. Начнем с кросс-нагрузочных тестов трех основных линий, где стандарт ATX12V допускает отклонение в пределах ±5% от номинала.

По результатам тестирования на основных линиях питания были зафиксированы следующие отклонения:

• линия +3,3В: от –5% до +2%;
• линия +5В: от –3% до +3%;
• линия +12В: от +2% до +3%.

Все полученные значения не выходили за рамки нормы. Впрочем, показатели канала +3,3В при высокой нагрузке почти достигли нижнего допустимого предела.

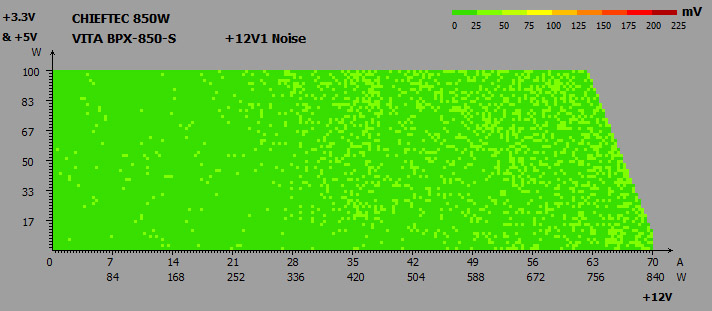

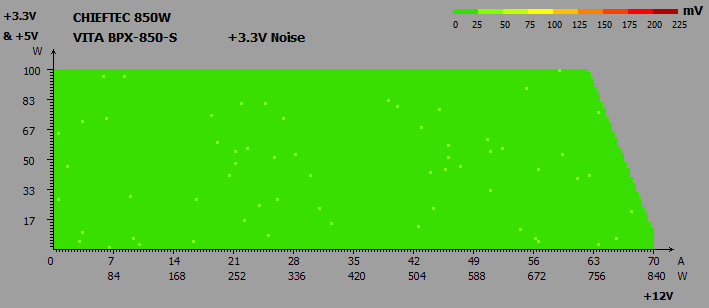

Шумы и пульсации

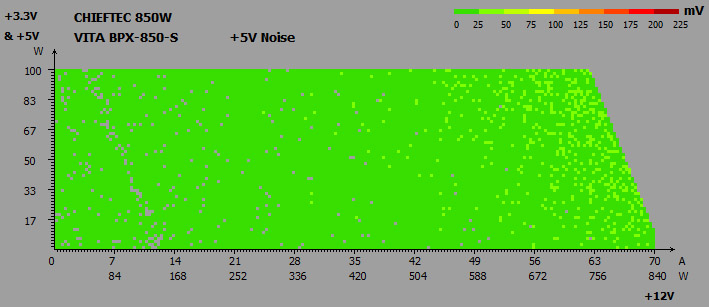

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

На практике на всех трех каналах они не превышали 50 мВ – хороший показатель для младших линий и отличный для +12В.

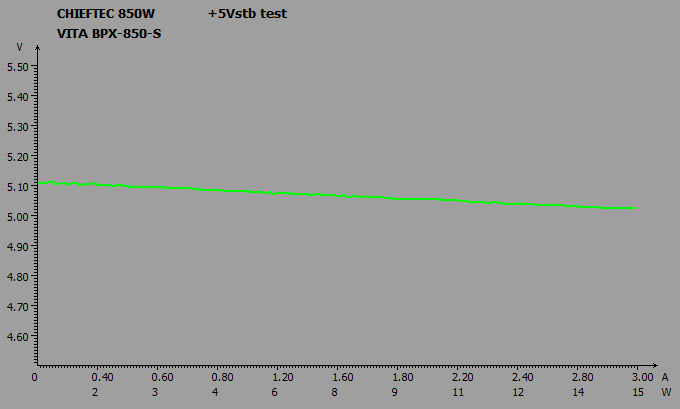

Дежурная линия питания + 5VSB

Дежурная линия продемонстрировала очень хорошую стабильность напряжения. Значения на ней изменялись от 5,12 до 5,02 В или от +2,4% до +0,4%.

PF

Таблица изменения PF в зависимости от нагрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Узел APFC работает очень эффективно. При потребляемой мощности в 170 Вт коэффициент PF уже достигает 0,93, а при номинальной нагрузке мы получили максимально возможный коэффициент 0,99.

КПД

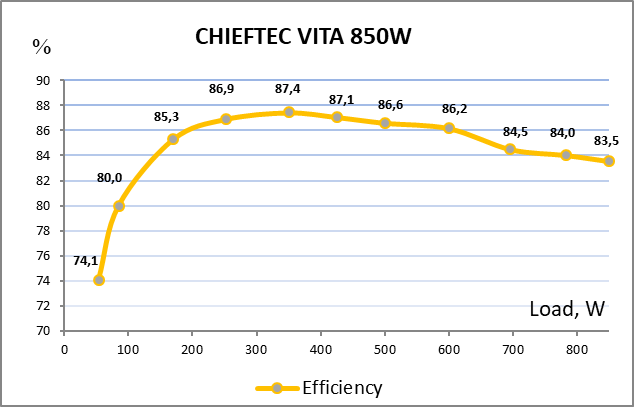

Поскольку в наших руках сравнительно недорогой 850-ваттник, он получил сертификат 80 PLUS Bronze. Как мы убедились, его КПД в пике достигает 87,4%, а при нагрузках 20%, 50% и 100% от номинала заметно превышал необходимые 81%, 85% и 81% соответственно.

Система охлаждения и температурный режим

При нагрузке до 350 Вт вентилятор работает очень тихо при 750-960 об/мин. Далее при 500 Вт его скорость возрастает до 1350 об/мин, а звук остается тихим. В диапазоне от 500 до 700 Вт при частоте вращения до 1900 об/мин шум находится ниже среднего уровня, а на остальном диапазоне достигает среднего и все еще относительно комфортного.

Отметим, что 750-ваттник оказался значительно тише – максимальная частота вращения его вентилятора составляла 1850 об/мин. Главным образом причиной является то, что именно в диапазоне от 750 до 850 Вт пропеллер старшей модели разгоняется более агрессивно – вплоть до 2400 об/мин.

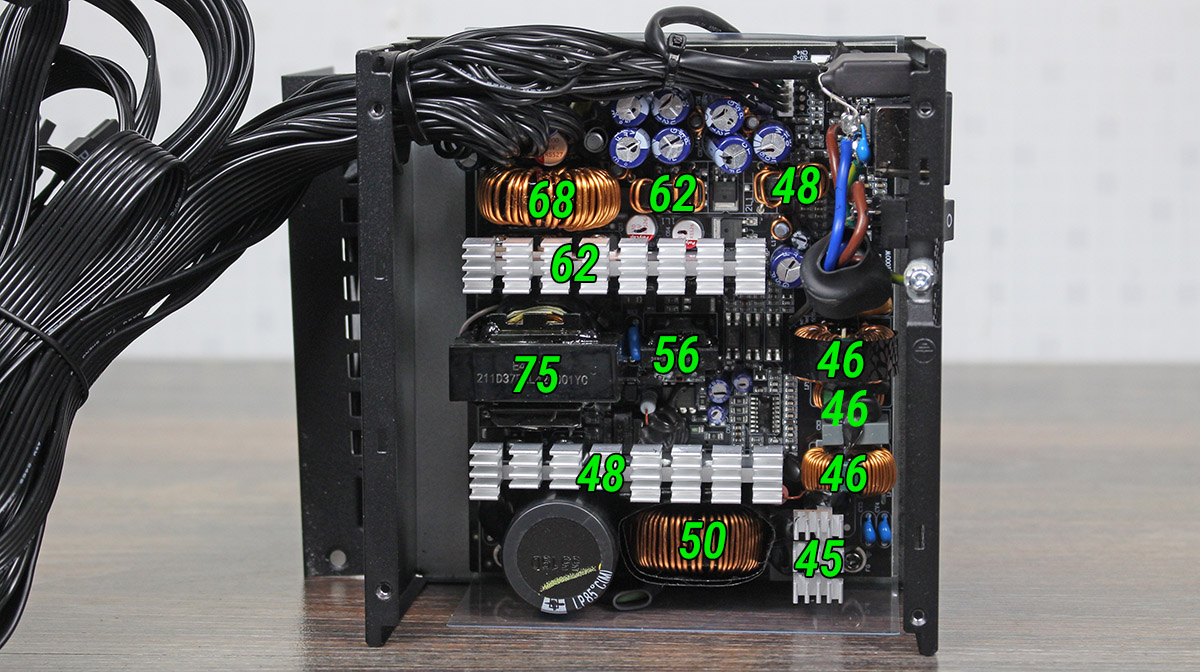

Впрочем, такая настройка системы охлаждения принесла хорошие плоды. После 15-минутной 800-ваттной нагрузки главный трансформатор прогрелся всего лишь до 75°C, а дроссель канала +12В – до 68°C. Температура в помещении во время теста была на уровне 25°C.

Испытание на реальной конфигурации

Возможности CHIEFTEC VITA 850W мы проверили на реальной компьютерной системе с процессором AMD Ryzen 9 7900X с TDP 170 Вт и 350-ваттной видеокартой Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарта	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 ГБ (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Во время теста на реальной конфигурации напряжения на трех основных линиях находились в пределах нормы, а проседаний ниже номинала зафиксировано не было — это свидетельствует об эффективной работе DC-DC-преобразователей. Впрочем, выходные значения на линиях +12В и +5В ощутимо завышены, что может привести к повышенной тепловой нагрузке на компоненты и потенциальному сокращению их ресурса.

Энергопотребление в простое и выключенном состоянии компьютера

Кроме того, тестируемый блок питания демонстрирует низкое энергопотребление в выключенном состоянии компьютера (2 Вт) и спящем режиме (4 Вт).

Итоги

Блок питания CHIEFTEC VITA 850W (BPX-850-S) выглядит привлекательным решением для тех кто собирает недорогой игровой ПК. Так, высокая мощность по очень доступной цене – около $70 или ₴3100 – делает его удачным вариантом для бюджетных конфигураций с современными видеокартами.

Он имеет немало сильных сторон: DC-DC преобразователи, сертификацию 80 PLUS Bronze, полный набор защит, плоские кабели-шлейфы и эффективную систему охлаждения. Это создает достаточно сбалансированный набор характеристик в своем классе.

Впрочем, в конструкции заметны и признаки экономии: преимущественно использование китайских конденсаторов, вентилятор на втулочном подшипнике и отсутствие современного коннектора PCIe 5.1 (12V-2×6). Для сегодняшних систем это не критично, но с точки зрения запаса на будущее это может стать заметным ограничением.

Именно поэтому интереснее выглядит очень похожий блок питания CHIEFTEC VITA 850W SM3 (BPX-850-C). Он уже оснащен коннектором PCIe 5.1, частично имеет модульное подключение кабелей, увеличенную до трех лет гарантию, а стоит на момент написания этих строк всего на $5 или ₴200 дороже.

В результате базовая модель CHIEFTEC VITA 850W хорошо подходит для недорогих сборок, тогда как версия VITA 850W SM3 выглядит более перспективной инвестицией с запасом на будущее.

Достоинства:

• хороший уровень КПД (80 PLUS Bronze);
• большая номинальная мощность 850 Вт;
• DC-DC-преобразователи во вторичной цепи;
• хорошая стабильность напряжений на основных линиях питания;
• отсутствие проседаний напряжений даже при подключении к мощной конфигурации;
• наличие всех видов защит;
• возможность работы в широком диапазоне входного напряжения;
• четыре 6+2-контактных разъема PCIe;
• удобные в укладке кабели-шлейфы;
• эффективная система охлаждения;
• небольшие размеры (длина 140 мм);
• доступная цена.

Особенности:

• элементная база содержит преимущественно доступные китайские электролиты;
• отсутствие коннектора PCIe 5.1 (12V-2×6).

Автор: Олесь Пахолок

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования блок питания.
