Обзор и тестирование блока питания Corsair SF450

У нас на тестировании побывали самые разные модели компактных блоков питания формата SFX: «бронзовый» be quiet! SFX POWER 2 300W, «золотой» Seasonic SSP-300SFG и более доступные решения линейки CHIEFTEC SFX. Посмотрев на перечисленные источники и другие похожие устройства на рынке, нечего удивляться, что обычно SFX-модели у пользователей ассоциируются с простой внешностью и/или небольшой выходной мощностью. Полностью разрушить данный стереотип взялась компания Corsair, выпустив парочку таких блоков питания на 450 и 600 Вт. Искренне надеемся, что со вторым мы еще сможем познакомиться в будущем, а вот 450-Вт модель Corsair SF450 уже добралась в нашу тестовую лабораторию и прошла ряд нелегких испытаний. Об их результатах мы подробно расскажем далее, а начнем как всегда с таблицы спецификации и внешнего осмотра столь интересного устройства.

Corsair SF450

Спецификация

Модель

Corsair SF450

Тип

SFX (соответствие стандартам ATX12V v2.4 и EPS 2.92)

Номинальная мощность, Вт

450

Мощность по каналу 12В, Вт

450

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Выходы, А

+3,3В

15

+5В

20

+12В

37,5

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

100 − 240

Частота, Гц

47 − 63

Входной ток, А

5 − 10

КПД, %

> 88

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

98

Конфигурация системы выходных кабелей

Полностью модульная

PCIe-разъемов

2 (6+2-контактные)

Тип охлаждения

Полупассивное (92-мм вентилятор)

Поддержка энергосберегающих состояний C6 / C7 (Intel Haswell Ready)

Да

Защиты

OVP, UVP, OPP, SCP, OCP, OTP

Размеры, мм

100 х 125 х 63

Вес, г

860

Время наработки на отказ, ч

100 000

Сайт производителя

Corsair

Страница продукта

Упаковка и комплект поставки

Corsair SF450

Corsair SF450

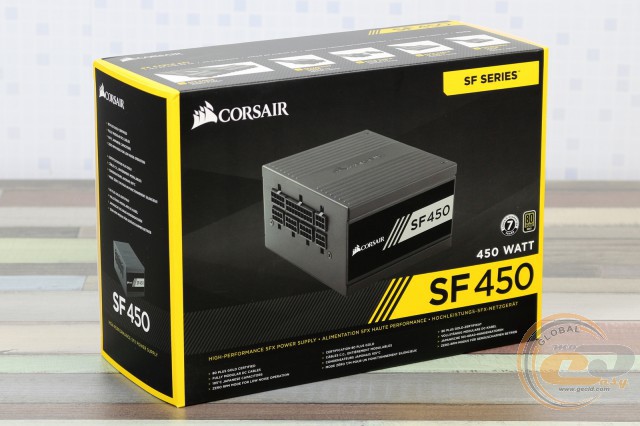

Блок питания Corsair SF450 поставляется в картонной коробке, из которой можно почерпнуть множество сведений о находящемся внутри устройстве. В их список включена и возможность работы системы охлаждения в пассивном режиме до отметки 90 Вт. Да и при работе на номинальной мощности уровень создаваемого вентилятором шума должен быть крайне небольшим − всего 27,5 дБ.

Corsair SF450

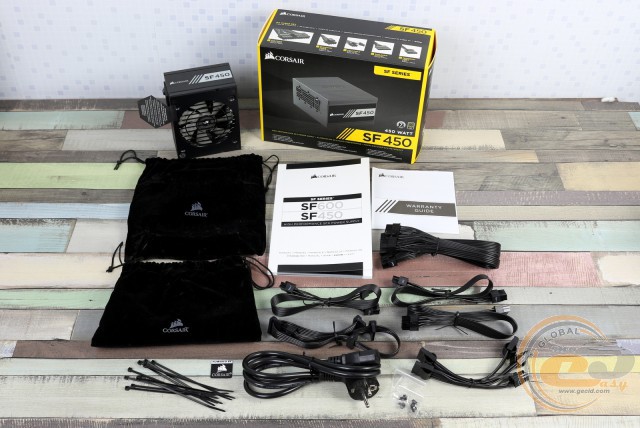

В комплект поставки тестируемого источника включены все необходимые компоненты, которые могут понадобиться пользователю во время его эксплуатации, а именно:

  • сетевой шнур питания;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • винты для крепления блока питания внутри корпуса;
  • комплект одноразовых стяжек;
  • мешочки для переноса БП и хранения неиспользуемых кабелей;
  • наклейка с логотипом компании;
  • руководство пользователя.

Внешний вид

Corsair SF450 Corsair SF450

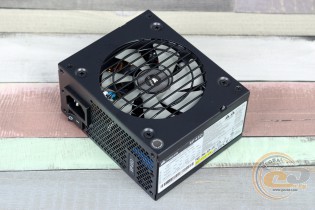

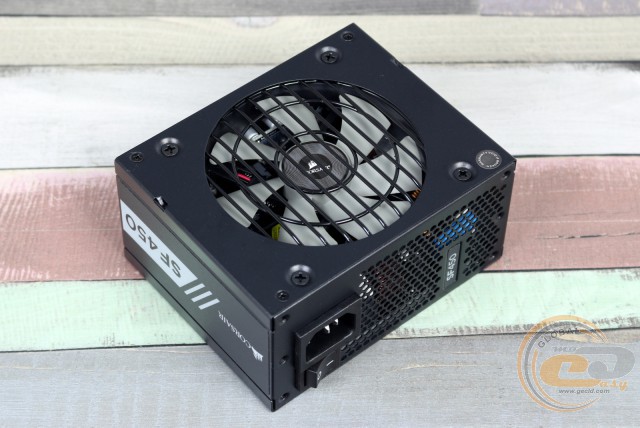

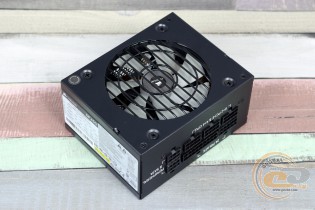

В отличие от многих SFX-моделей, окрашенных только серой грунтовкой, герой текущего обзора своим цветовым исполнением напоминает фирменные полноразмерные ATX-решения. Несмотря на довольно большую мощность и использование модульной системы кабелей, его размеры остались стандартными − 100 х 125 х 63 мм.

По центру верхней панели размещен вентилятор, который захватывает воздух через решетку и выталкивает его через шестигранные отверстия на тыльной стенке. Остальные четыре стороны сделаны полностью сплошными.

Corsair SF450

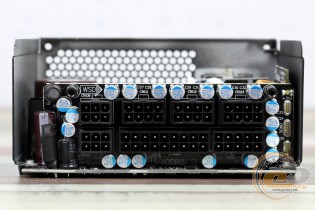

Модульная конструкция характерна для всех подключаемых кабелей, что значительно облегчит сборку системы. Для компактного корпуса это является очень весомым преимуществом. Также такой подход позволит избавиться от скопления ненужных проводов, что в свою очередь позитивно повлияет на температурный режим близлежащих комплектующих.

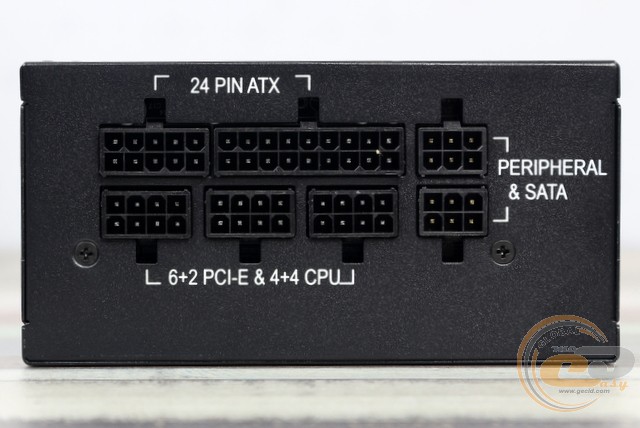

Ниже приводится предназначение каждого из семи разъемов:

  • 18-контактный и 10-контактный («24PIN ATX») − для питания материнской платы;
  • два 6-контактных («Peripheral & SATA») − для питания периферии;
  • три 8-контактных («6+2 PCI-E & 4+4 CPU») − для дополнительного питания процессора и видеокарты.

Corsair SF450

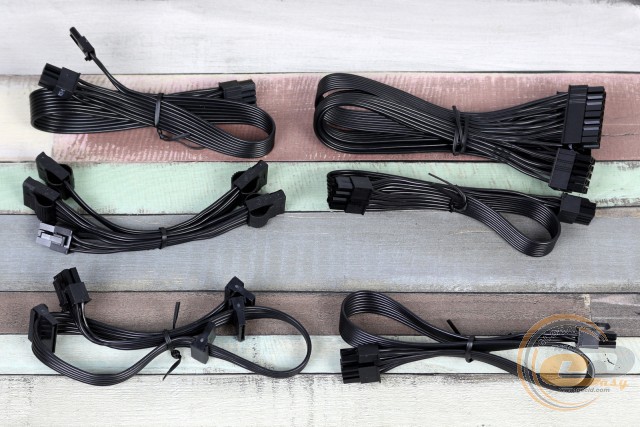

Кабели выполнены в виде шлейфов, что заметно повышает удобство их укладки. Отметим, что набора коннекторов будет достаточно для подключения множества периферийных устройств, а также мощной видеокарты. Для этого имеется пара 6+2-контактных разъемов PCIe, которые в таком количестве не часто можно встретить у 450-ваттных решений.

Учитывая применение SFX-источников в компактных корпусах, длина проводов здесь несколько меньше, чем у ATX-решений. Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

30

4+4-контактный разъем питания ATX12V

1

40

6+2-контактный разъем PCIe

2

40

четыре разъема SATA

1

10-20-30-40

четыре разъема PATA

1

10-20-30-40

Corsair SF450

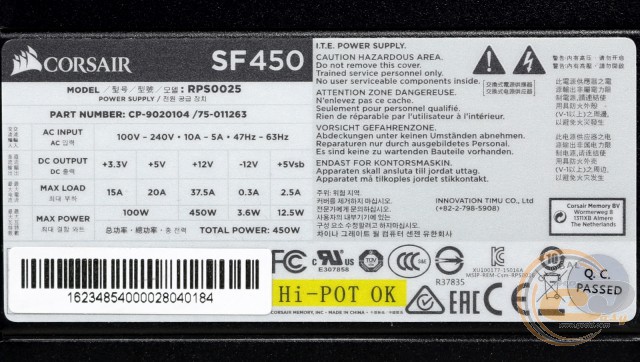

Ключевые сведения о блоке питания Corsair SF450 можно получить из наклейки, расположенной на боковине его корпуса. Номинальная мощность источника составляет 450 Вт, и ее полностью можно «снять» с единственного канала +12В. Линии +3,3В и +5В имеют максимальную суммарную мощность 100 Вт, чего будет более чем достаточно для подключения накопителей, оптического привода и другой периферии.

Тестируемая модель соответствует стандарту 80 PLUS Gold. Согласно его требованиям, КПД блока питания при нагрузках 20%, 50% и 100% от номинальной мощности не должен опускаться ниже 88%, 92% и 88% соответственно (для напряжения питания 230 В). Этот момент мы обязательно проверим чуть позже во время тестирования. Также стоит отметить широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

Внутреннее устройство

Corsair SF450 Corsair SF450

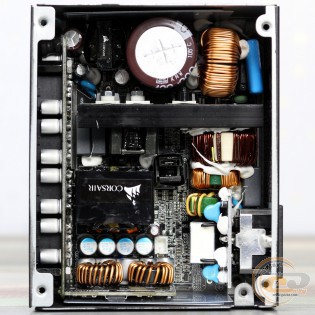

Внутренняя компоновка Corsair SF450 отличается высокой плотностью, ведь перед производителем стояла непростая задача – «упаковать» 450-Вт модульное решение в столь компактный корпус. Забегая вперед, отметим, что ему это вполне удалось.

Corsair SF450

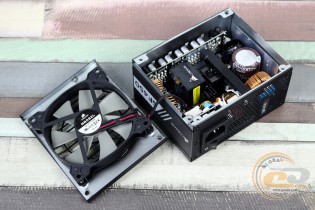

Для активного охлаждения внутренних компонентов используется 92-мм вентилятор Corsair NR092L (12 В, 0,22 А, 2,64 Вт), хотя обычно в SFX-моделях используются более компактные 80-мм вертушки.

Corsair SF450 Corsair SF450

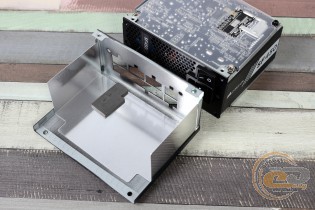

Что касается пассивного отвода тепла, то эту роль выполняет Г-образный черный радиатор. Менее очевидным элементом охлаждения является изогнутая пластина, расположенная под печатной платой, а также сам корпус блока питания, с которым она непосредственно контактирует. Через термопрокладку на пластину отводится тепло от транзисторов, расположенных на обратной стороне PCB.

Corsair SF450

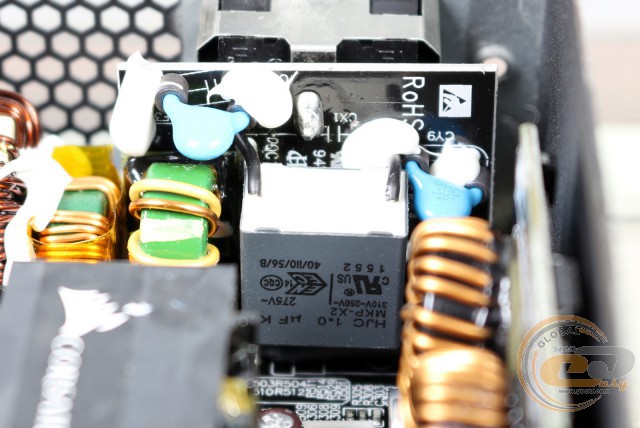

Возле входного разъема установлен уже традиционный EMI-фильтр, отвечающий за сглаживание высокочастотных помех, излучаемых в сеть блоком питания. Его элементная база содержит в себе полный набор всех необходимых компонентов: пару X- и четыре Y-конденсатора, а также три дросселя и варистор.

Corsair SF450

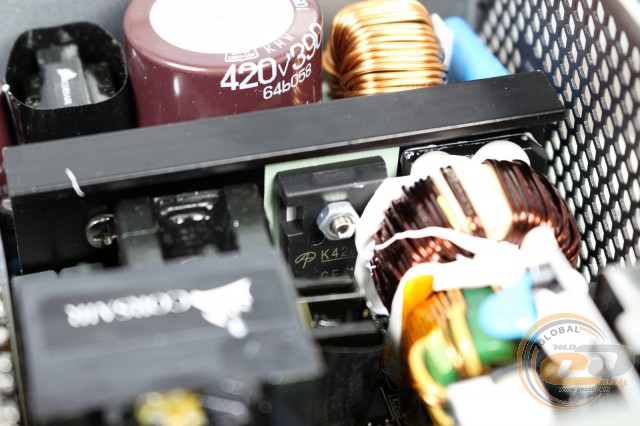

Чуть дальше на радиаторе закреплен выпрямляющий диодный мост. С его же помощью охлаждаются и элементы активного корректора коэффициента мощности (APFC).

Corsair SF450

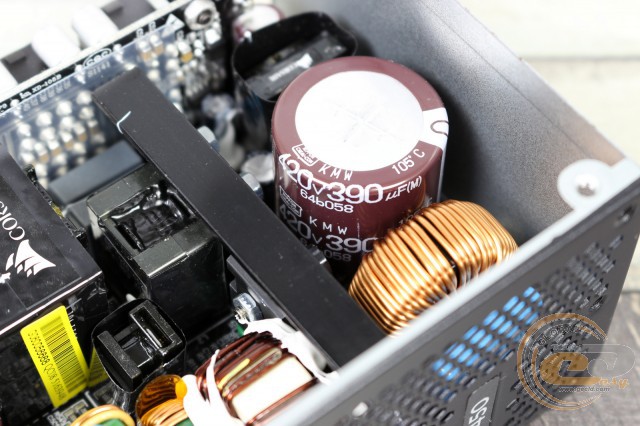

Входной конденсатор высоковольтной цепи представлен японским решением Nippon Chemi-Con (390 мкФ х 420 В) с отличной емкостью, как для 450-ваттной модели. Хорошую родословную данного элемента дополняет его принадлежность к высокотемпературной серии (до 105°С), что должно самым позитивным образом отразиться на ресурсе блока питания. Косвенным подтверждением этому является внушительный гарантийный срок, составляющий целых 7 лет.

Corsair SF450 Corsair SF450

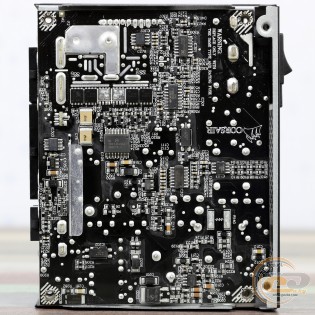

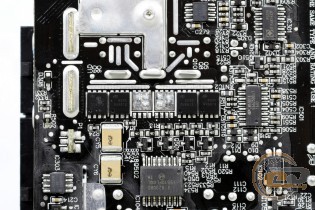

В основе Corsair SF450 находится эффективная полумостовая резонансная схема главного преобразователя с двумя ключами и контроллером Champion CM6901X. Сама микросхема расположена на обратной стороне печатной платы, в паре с четырьмя полевыми транзисторами Alpha and Omega AON6590, отвечающими за формирование линии +12В. Там же находится контроллер APFC, представленный чипом Champion CM6500UNX. Фильтрацию выходного напряжения линии +12В осуществляют конденсаторы производства той же японской компании Nippon Chemi-Con.

Corsair SF450 Corsair SF450

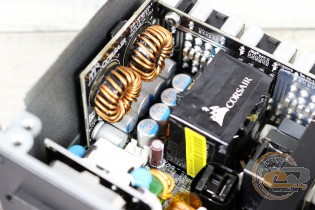

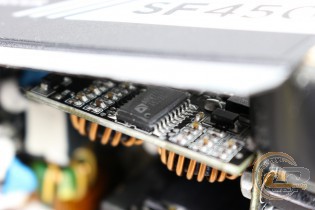

Низковольтная часть построена по принципу синхронного выпрямителя с использованием DC-DC-преобразователей, расположенных на дочерней плате. С их помощью формируется напряжение линий +3,3В и +5В. С лицевой ее стороны разместились компоненты LC-фильтров, а с обратной – силовая часть, представленная транзисторами и ШИМ-контроллером ANPEC APW7159. Компоненты, отвечающие за фильтрацию данных напряжений, расположились на плате для подключения модульных кабелей.

Согласно технической спецификации, блок питания Corsair SF450 имеет полный набор защит:

  • от повышенного напряжения (OVP);
  • от пониженного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);
  • от перегрузки по току каждого канала (OCP);
  • от перегрева (OTP).

Супервайзером выступает микросхема SITI PS229, расположенная на обратной стороне основной печатной платы.
