Обзор и тестирование блока питания GAMEMAX GM-500

За последние годы через наши руки прошло очень много разных блоков питания, но откровенно бюджетные решения не попадались ни разу. И вот наконец-то нам представилась возможность испытать подобный экземпляр на практике. Сразу оговоримся, что целью данного обзора не является просто взять и раскритиковать блок питания. И так ясно, что модель стоимостью около $20 будет уступать более дорогим аналогам. Гораздо интереснее посмотреть, насколько экономия сказалась на конечных характеристиках, и вообще есть ли смысл покупать подобного рода решения. Поэтому предлагаем отбросить в сторону ярлыки в стиле «китайский хлам» или «непонятный ноунэйм» и попытаться максимально объективно и непредвзято посмотреть на рынок откровенно бюджетных блоков питания.

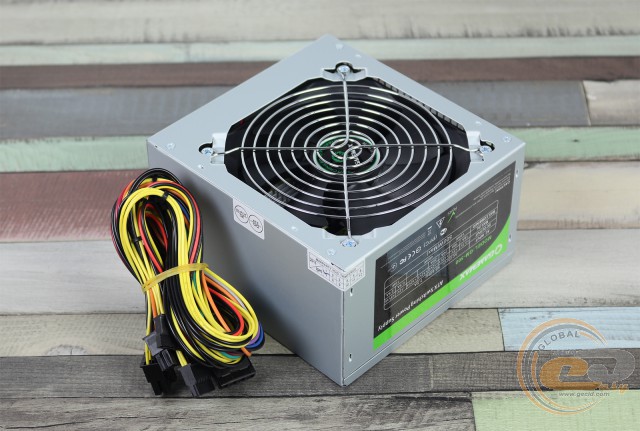

GAMEMAX GM-500

В качестве подопытного образца была выбрана модель GAMEMAX GM-500. Почему именно она? Все просто: цена в $23 и просто огромное количество отзывов на всевозможных форумах и интернет-площадках. Что ж, посмотрим, чем обусловлена такая популярность. Ну, кроме цены, естественно.

Спецификация:

Модель

GAMEMAX GM-500

Тип

ATX12V

Номинальная мощность, Вт

500

Мощность по каналу 12В, Вт

480

Мощность линий +3,3В и +5В, Вт

149

Количество линий +12В

2

Выходы, А

+3,3В

18

+5В

18

+12В1, +12В2

20

-12В

0,5

+5Vsb

2,5

Входное напряжение питания, В

230

Частота, Гц

50 – 60

Входной ток, А

7,5

КПД, %

Сертифицирован 80 PLUS

Нет

Метод компенсации коэффициента мощности

Отсутствует

Конфигурация системы выходных кабелей

Выведены напрямую из корпуса блока питания

Количество разъемов PCIe

1 (6-контактный)

Система охлаждения

На основе 120-мм вентилятора

Защиты

Размеры, мм

150 х 140 х 86

Внешний вид

GAMEMAX GM-500

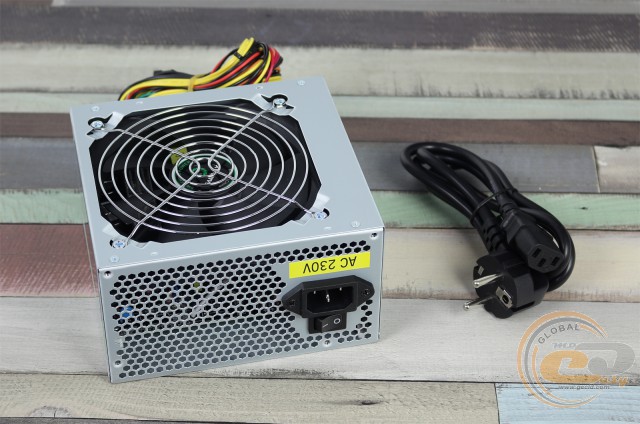

Как и большинство доступных решений, модель GAMEMAX GM-500 поставляется в виде OEM-версии. То есть из традиционного комплекта поставки присутствует только шнур питания (хотя, судя по отзывам покупателей, некоторые магазины «забывают» его прикрепить к блоку питания). Внешне тестируемый образец ничем не отличается от своих аналогов: размеры, расположение вентиляционных отверстий, конфигурация выходных кабелей – все стандартное. К качеству сборки особых претензий нет. Панели корпуса хоть и не самые толстые, но и не «из фольги». Чрезмерно больших зазоров или острых граней, о которые можно порезаться, тоже не обнаружено.

GAMEMAX GM-500

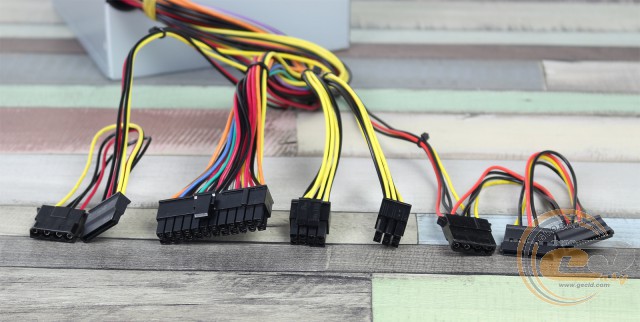

Все кабели выведены напрямую из блока питания и лишены оплеток. Калибр проводов составляет 20AWG (0,81 мм в диаметре), что еще довольно неплохо, учитывая низкую стоимость устройства.

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

30

4+4-контактный разъем питания ATX12V

1

35

6-контактный разъем PCIe

1

35

один разъем SATA + один PATA

1

33 – 48

один разъем PATA + два SATA

1

30 – 45 –60

GAMEMAX GM-500

В целом доступного количества кабелей достаточно для сборки системы начального и среднего уровней. Есть даже отдельный 6-контактный коннектор для подведения дополнительного питания к видеокарте. Также порадовало то, что разъемы SATA вынесены на разные пучки проводов. Соответственно, подключение оптического привода и накопителя, установленных в удаленных корзинах, не должно вызвать никаких сложностей. Проблемы могут возникнуть лишь если вы захотите использовать метод скрытой укладки кабелей: провода с основными разъемами слишком короткие. Хотя, по правде говоря, такой сценарий маловероятен. Вряд ли пользователь потратит на блок питания $23 и при этом раскошелится на 50- или 60-долларовый корпус.

Внутреннее устройство

GAMEMAX GM-500

В основе GAMEMAX GM-500 лежит обычная полумостовая схема с двумя транзисторами и групповым методом стабилизации выходных напряжений. Здесь никаких сюрпризов. От бюджетного решения мы другого и не ждали. Гораздо важнее, как настроена сама платформа, и как она поведет себя на практике.

GAMEMAX GM-500

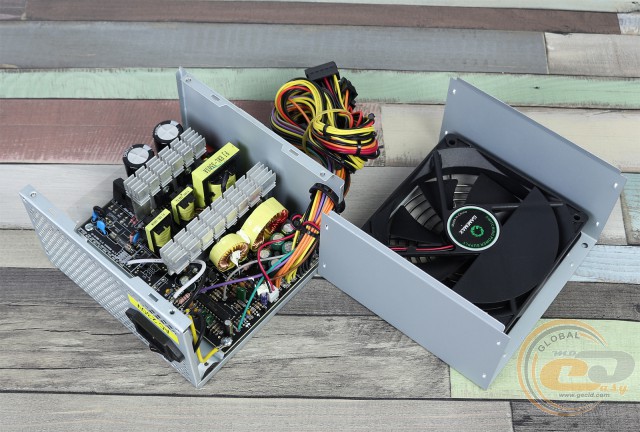

Система охлаждения состоит из двух алюминиевых радиаторов (служат для отвода тепла от силовых элементов высоковольтной и низковольтной частей) и 120-мм вентилятора. К сожалению, больше информации о последнем сказать не можем, так как на его наклейке вместо традиционной маркировки красуется лишь логотип компании GAMEMAX.

GAMEMAX GM-500 GAMEMAX GM-500

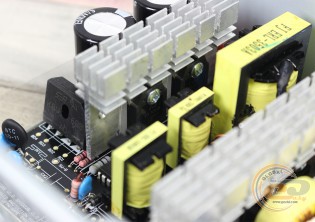

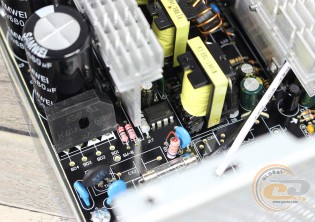

Более детальный анализ внутреннего устройства блока питания показал, что в первичной цепи недостает ряда компонентов. В частности, «под нож» попал входной фильтр электромагнитных помех и модуль коррекции коэффициента мощности. Чем это чревато? Например, отсутствие входного EMI-фильтра может привести к возникновению помех на мониторе или аудиоаппаратуре, подключенной к той же электросети, что и блок питания. Причем это не обязательно должны быть ваши монитор или колонки. Вполне вероятно, что подобный эффект проявится у соседа по рабочему месту.

Если говорить о модуле коррекции коэффициента мощности (PFC), то его отсутствие в первую очередь ведет к повышенной нагрузке на электропроводку и подстанции. Да, это никак не скажется на увеличении счетов за электроэнергию, зато может снизиться общее качество электроснабжения, особенно если к сети будет подключено несколько таких блоков питания.

Примечательно, что используемая в GAMEMAX GM-500 платформа все же предполагает установку озвученных выше узлов. Просто на них банально сэкономили. Хотя этого и стоило ожидать, как-никак тестируемая модель стоит в 1,5 – 2 раза дешевле своих аналогов. На наш взгляд, наоборот, надо порадоваться, что производитель не тронул остальные модули. Как говорится, «все еще обошлось малой кровью».

GAMEMAX GM-500 GAMEMAX GM-500

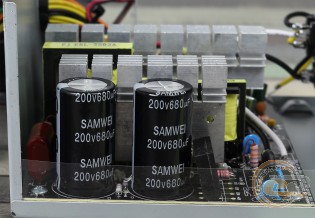

Электролитические конденсаторы высоковольтной цепи представлены двумя элементами (680 мкФ х 200 В) от не очень популярного бренда SAMWEI. Производителя конденсаторов, расположенных на выходе блока питания, установить не удалось.

GAMEMAX GM-500 GAMEMAX GM-500

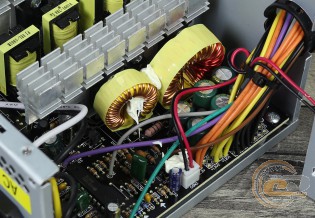

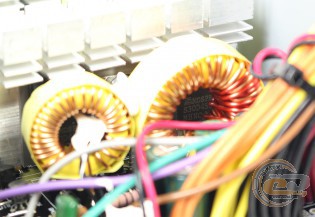

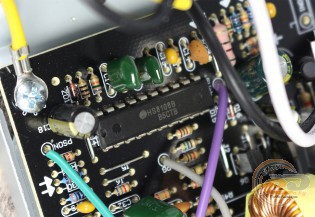

Главный преобразователь выполнен на двух транзисторах P13009 и ШИМ-контроллере HS8108B. Этот же чип отвечает и за защиты от пониженного / повышенного выходного напряжения (UVP / OVP) на всех линиях питания. Выпрямление выходных напряжений осуществляется с помощью диодных сборок S30D45C.
