Обзор и тестирование блока питания GIGABYTE GP-B700H

Узнаваемость бренда GIGABYTE и его признание со стороны пользователей в первую очередь можно связать с фирменными материнскими платами, видеокартами и мини-ПК. Однако в последнее время все чаще на глаза попадаются источники питания данной торговой марки. Наработанная годами репутация вселяет доверие к этой продукции, но профессиональный интерес никак не может удовлетвориться лишь кратким ее описанием на официальном сайте, требуя всестороннего комплексного тестирования.

GIGABYTE GP-B700H

Весной текущего года в наших краях появились несколько новинок, одной из которых стала 700-ваттная модель GIGABYTE GP-B700H. Производитель снабдил ее целым рядом преимуществ: поддержкой широкого диапазона входных напряжений, выделенным каналом +12В, частично модульной системой кабелей, вентилятором на двойном шарикоподшипнике и другими. При этом ее ценник составляет ориентировочно 2229 ($89), что делает новинку весьма заманчивым предложением в своей категории. Давайте посмотрим, какие еще сюрпризы подготовил производитель.

Спецификация

Модель

GIGABYTE GP-B700H

Тип

ATX12V v2.31

Номинальная мощность, Вт

700

Мощность по каналу 12В, Вт

648

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Выходы, А

+3,3В

22

+5В

18

+12В

54

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение питания, В

100 – 240

Частота, Гц

47 – 63

Входной ток, А

10

КПД, %

85

Сертифицирован 80 PLUS

Bronze

Коэффициент мощности (PF), %

> 90

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Частично модульная

Количество разъемов PCIe

4 (6+2-контактные)

Тип охлаждения

Активный (120-мм вентилятор)

Защиты

OVP, UVP, OPP, SCP

Размеры, мм

150 х 140 х 86

Гарантия, лет

5

Сайт производителя

GIGABYTE

Страница продукта

GIGABYTE B700H

Упаковка и комплект поставки

GIGABYTE GP-B700H GIGABYTE GP-B700H

Блок питания GIGABYTE GP-B700H поставляется в красочной картонной упаковке, цветовая гамма которой уже намекает на полученный сертификат эффективности 80 PLUS Bronze. К информативному наполнению коробки у нас не возникло никаких вопросов: на ее сторонах можно найти основные преимущества новинки, необходимые технические характеристики и конфигурацию выходных кабелей.

GIGABYTE GP-B700H

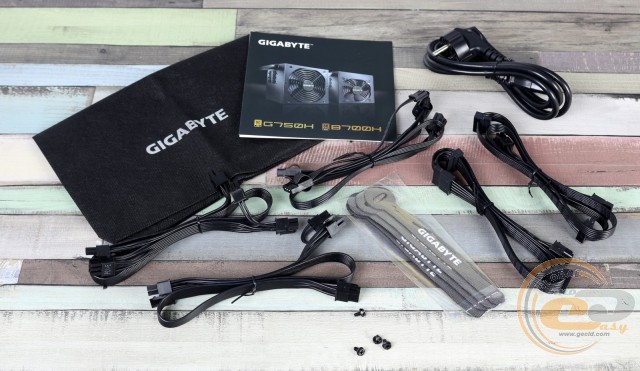

Обычно от сравнительно доступных источников питания мы не ждем расширенного комплекта поставки. Поэтому GIGABYTE B700H в этом плане приятно удивил. Внутри коробки были обнаружены:

  • сетевой шнур питания;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • винты для крепления блока питания внутри корпуса;
  • комплект стяжек;
  • сумочка для хранения неиспользуемых кабелей;
  • руководство пользователя.

Внешний вид

GIGABYTE GP-B700H GIGABYTE GP-B700H

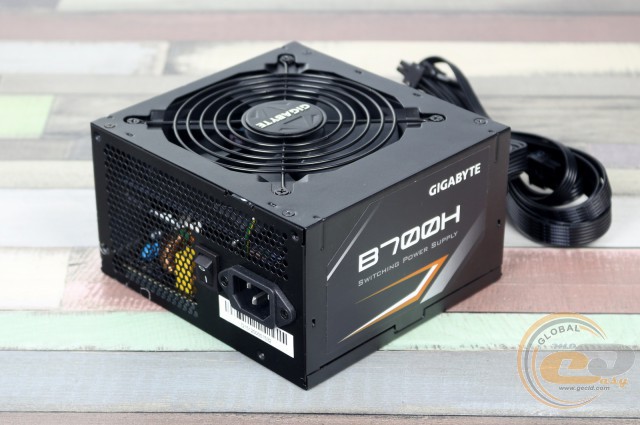

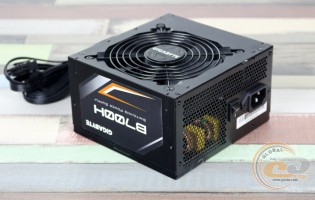

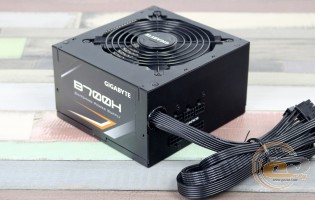

Блок питания GIGABYTE GP-B700H характеризуется приятным оформлением. Производитель решил не экономить на дополнительном слое черной краски, а также позаботился о качественной сборке конструкции. На нижней панели установлена решетка типа гриль, которая позволяет вентилятору захватывать воздух для охлаждения внутренних компонентов. В свою очередь вентиляционные отверстия на одной из боковых панелей обеспечат вывод нагретого воздуха за пределы корпуса.

GIGABYTE GP-B700H

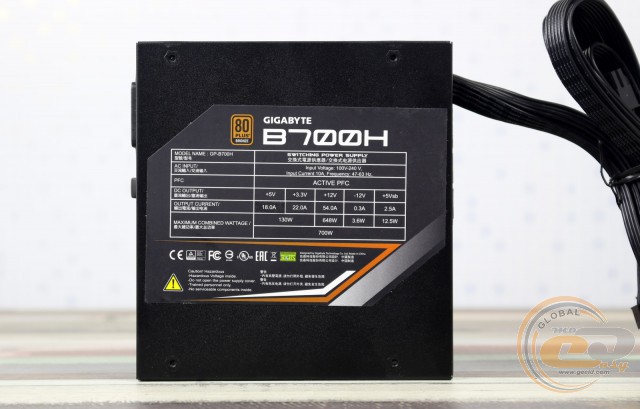

Верхнюю сторону украшает информационная наклейка с ключевыми техническими характеристиками. Например, она напомнит об использовании выделенного канала +12В с нагрузочной способностью 54 А. А также о возможности работы источника питания в широком диапазоне входных напряжений (100 – 240 В), что позволит отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

GIGABYTE GP-B700H

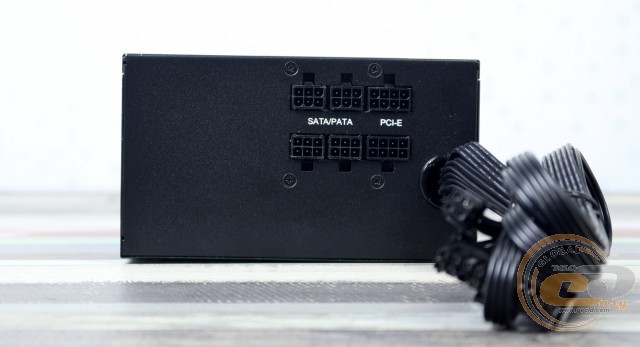

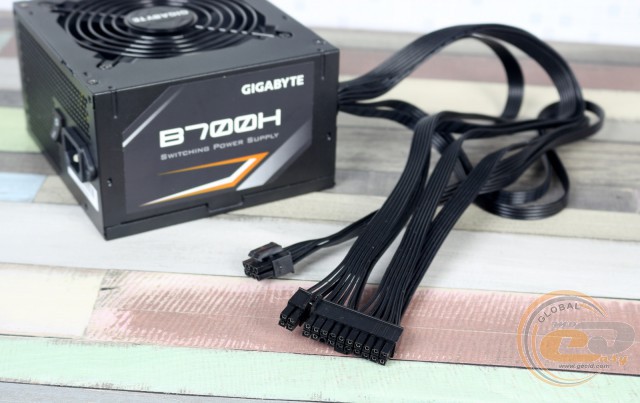

В GIGABYTE GP-B700H используется частично модульная конфигурация кабелей: основной 20+4-контактный ATX и 4+4-контактный ATX12V выведены напрямую из корпуса, а остальные сделаны в виде отстегивающихся проводов. Для их подключения предусмотрены шесть разъемов на корпусе, которые предупредительно подписаны производителем. Четыре 6-контактные предназначены для кабелей с SATA- и PATA-коннекторами, а два 8-контактных следует использовать для дополнительного питания видеокарт.

GIGABYTE GP-B700H

Полная спецификация системы выходных кабелей тестируемого блока питания приведена в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

50

4+4-контактный разъем питания ATX12V

1

60

Модульные разъемы

Два 6+2-контактных разъема PCIe

2

50+65

Три разъема SATA

2

50+65+80

Три разъема PATA + один FDD

1

50+65+80+95

Количество доступных разъемов позволит без проблем реализовать мощную игровую конфигурацию с двумя топовыми видеокартами (заявлена поддержка связок AMD CrossFireX и NVIDIA SLI) и емкой дисковой подсистемой. Отдельной благодарности производитель заслуживает за использование исключительно удобных при работе гибких шлейфов.

Внутреннее устройство

GIGABYTE GP-B700H

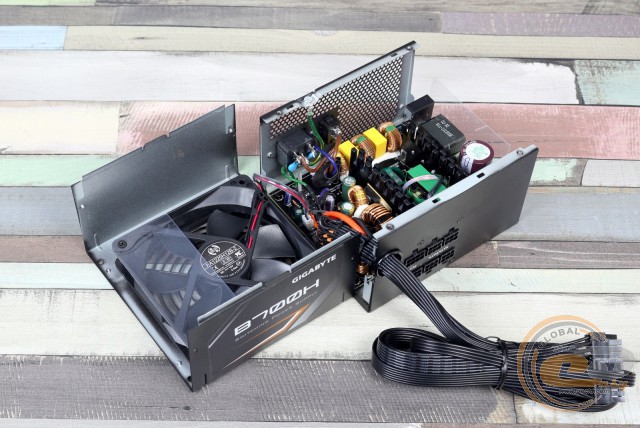

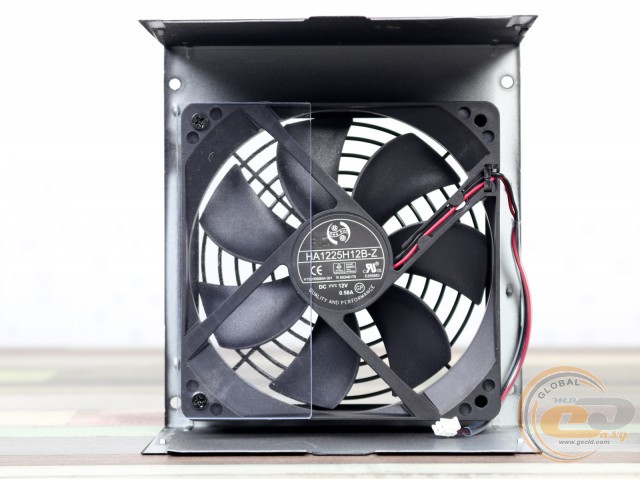

По традиции знакомство с аппаратной платформой источника питания начнем с системы его охлаждения. Активной ее частью выступает 7-лопастный вентилятор Ong Hua HA1225H12B-Z мощностью 6,96 Вт (12 В при 0,58 А). Он построен на основе двойного шарикоподшипника с заявленным сроком службы 50 000 часов. Напомним, что обычно в доступных моделях используется вертушка на основе подшипника скольжения с максимальным ресурсом 30 000 часов.

GIGABYTE GP-B700H

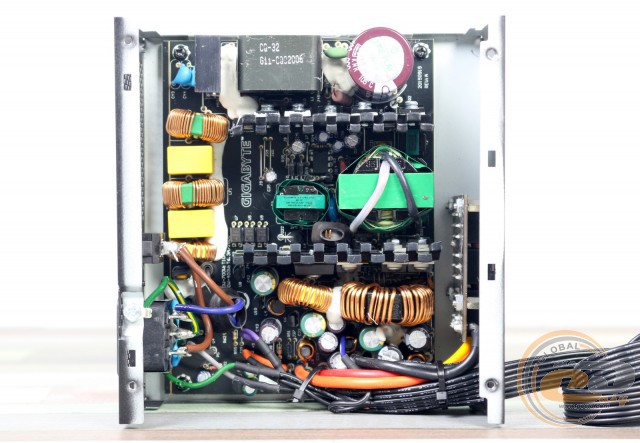

Пассивная часть состоит из трех радиаторов, два из которых созданы на основе довольно толстых алюминиевых пластин с дополнительными гребнями. Это вселяет надежду в эффективный отвод тепла от силовых элементов, которые на них закреплены.

GIGABYTE GP-B700H

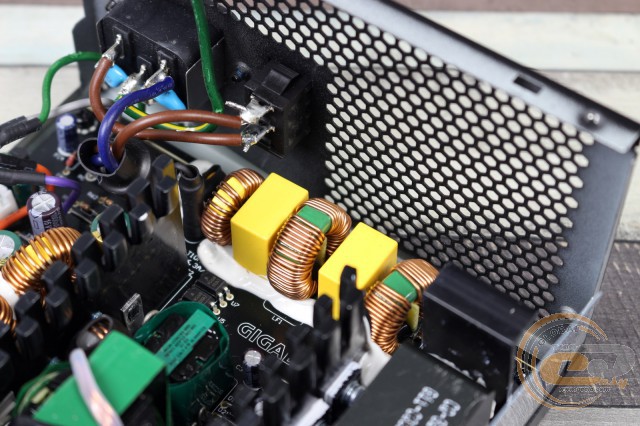

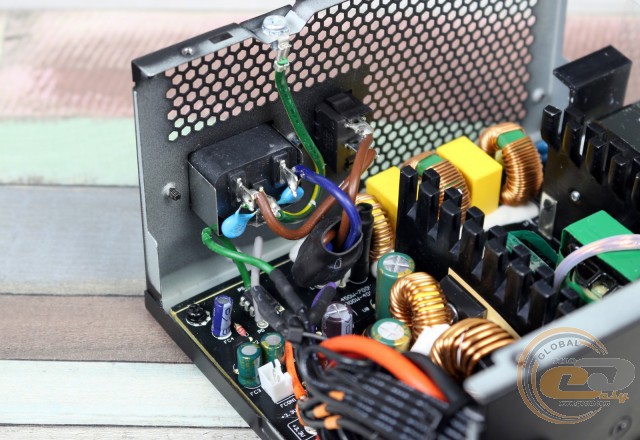

А теперь давайте пройдемся по ключевым узлам используемой в GIGABYTE GP-B700H аппаратной платформы. Как и подобает современному устройств, на входе установлен полноценный EMI-фильтр. Он необходим для сглаживания высокочастотных помех, излучаемые в сеть блоком питания, а также для реализации функции грозозащиты. В его состав вошли два Х- и четыре Y-конденсатора, три катушки индуктивности и варистор. Все необходимые компоненты на месте, а значит, нет никаких сомнений в эффективности его работы.

GIGABYTE GP-B700H

За ним следует диодная сборка, которая используется для выпрямления входного напряжения. Поскольку сила входного тока составляет 10 А, то для ее охлаждения установлен компактный радиатор.

GIGABYTE GP-B700H

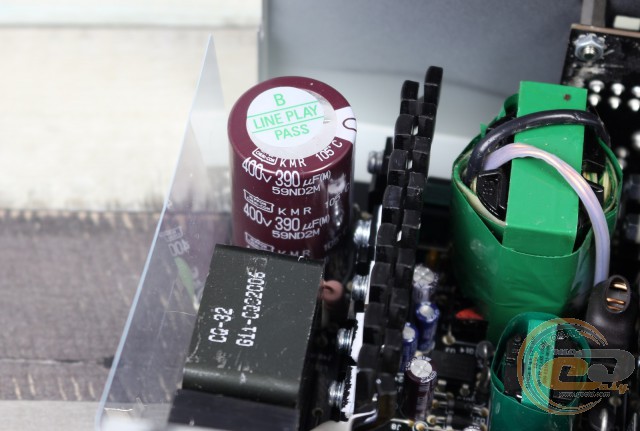

Следующим узлом выступает модуль активной коррекции коэффициента мощности (APFC), силовые элементы которого посажены на радиатор высоковольтной части. Рядом расположен накопительный конденсатор (390 мкФ х 400 В). Его производителем выступает японская компания Nippon Chemi-Con, а сам он принадлежит к высокотемпературной серии (до 105°С). Это еще один аргумент в пользу GIGABYTE GP-B700H. Обычно в моделях данной ценовой группы можно увидеть тайваньские конденсаторы с максимальной рабочей температурой 85°С.

GIGABYTE GP-B700H

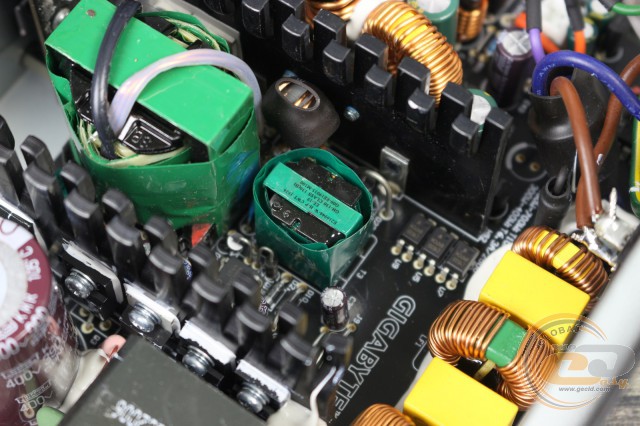

В основе новинки используется платформа компании CWT, в которой главный преобразовать построен по достаточно простой схеме прямоходового конвертера с двумя ключами. Возле главного трансформатора приютился и дополнительный, который входит в схему дежурного источника питания. За корректной его работой следит чип TNY177PN. Остальная управляющая логика вынесена на тыльную сторону печатной платы.

GIGABYTE GP-B700H

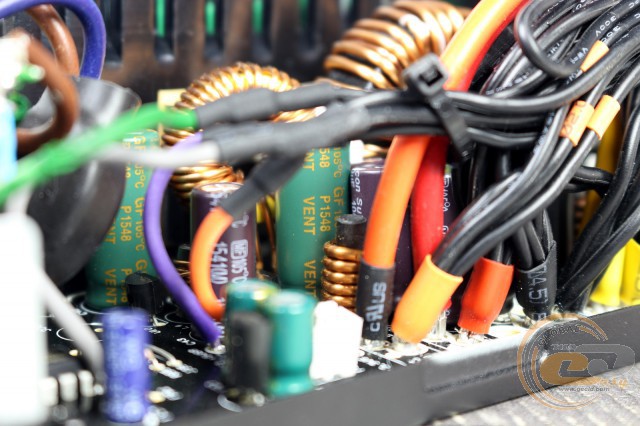

Стабилизация выходных напряжений выполнена по групповому принципу, на что указывает наличие двух дросселей в низковольтной части. Для фильтрации используются преимущественно тайваньские конденсаторы компаний CapXon и Su’scon из высокотемпературных серий (до 105°С).

GIGABYTE GP-B700H

Согласно спецификации, в тестируемом блоке питания предусмотрен следующий перечень защит:

  • от повышенного напряжения (OVP);
  • от пониженного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP).
