Обзор MSI MPG Ai1300TS PCIE5: «титановый» блок питания с поддержкой мониторинга

Как вы представляете себе премиальный блок питания? Многие вспомнили бы о максимально высокой эффективности, современном и качественном внутреннем наполнении, богатом наборе коннекторов, тихой работе вентилятора, низком нагревании, длительной гарантии и, конечно же, большой мощности, позволяющей питать самые требовательные конфигурации.

Все перечисленное касается новых «титановых» моделей, представленных на COMPUTEX 2026 – MSI MPG Ai1300TS PCIE5 и MSI MPG Ai1600TS PCIE5. Впрочем, они получили и ряд других особенностей – мониторинг выходных параметров, защиту подключенных к PCIe 5.1 видеокарт, а также систему безопасности в случае неисправности вентилятора.

Как это реализовано на практике и чем интересны новинки — расскажем далее на примере 1300-ваттного представителя линейки MSI MPG Ai1300TS PCIE5.

Спецификация

Модель	MSI MPG Ai1300TS PCIE5
Тип	ATX12V 3.1
Максимальная мощность, Вт	1300
Мощность по каналу +12В, Вт.	1299,96
Мощность линий +3,3В и +5В, Вт.	120
Количество линий +12В	1
Максимальный ток канала +3,3В, А	22
Максимальный ток канала +5В, А	22
Максимальный ток канала +12В, А	108,33
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	10 − 15
КПД, %	≤96
Сертификация 80 PLUS	Titanium
Сертификация CYBENETICS	Titanium, Lambda A+
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	7 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	2 (600 Вт)
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	190 х 150 х 86
Гарантия, лет	12
Сайт производителя	MSI
Страница устройства	MSI MPG Ai1300TS PCIE5

Упаковка и комплект поставки

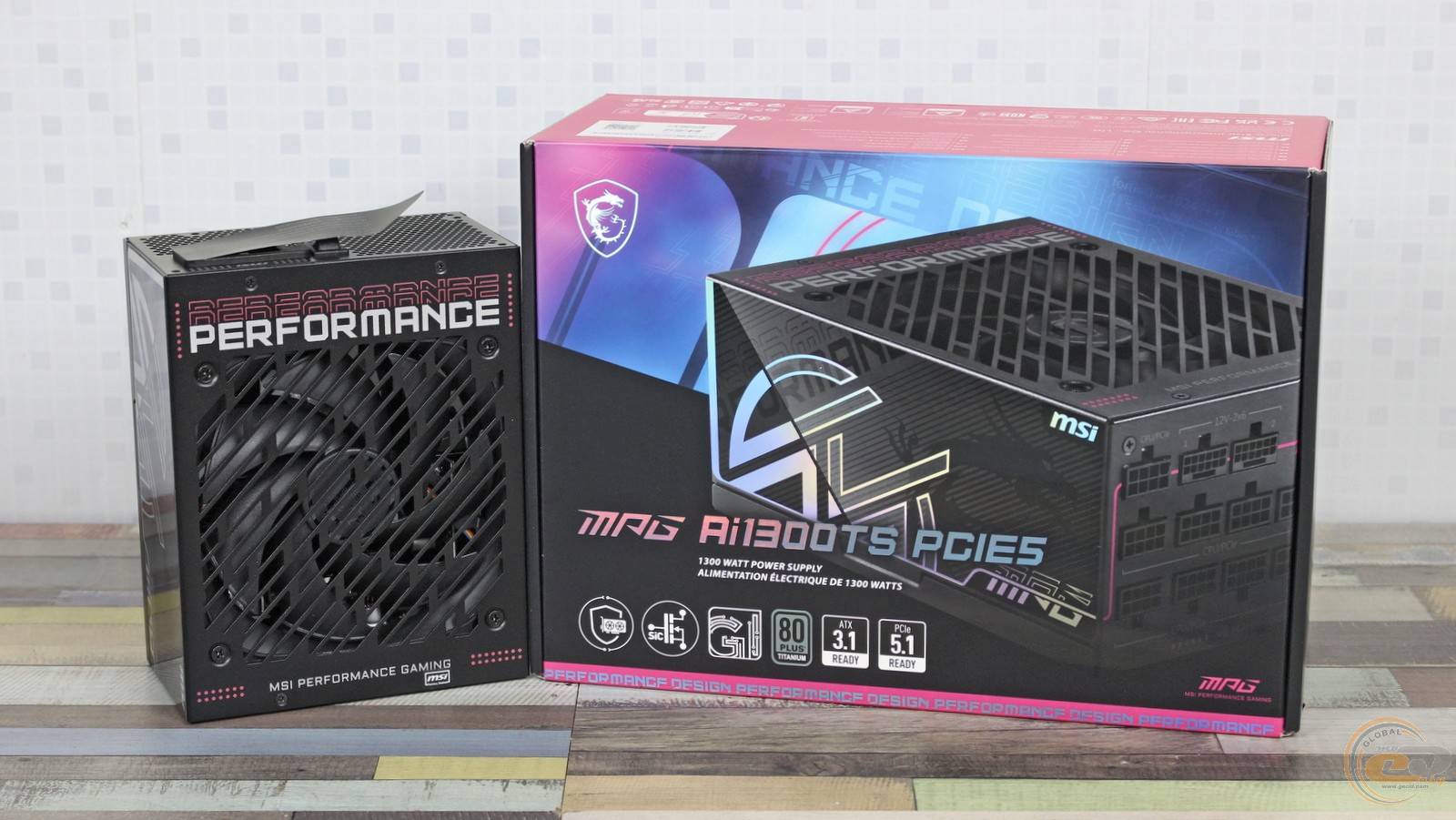

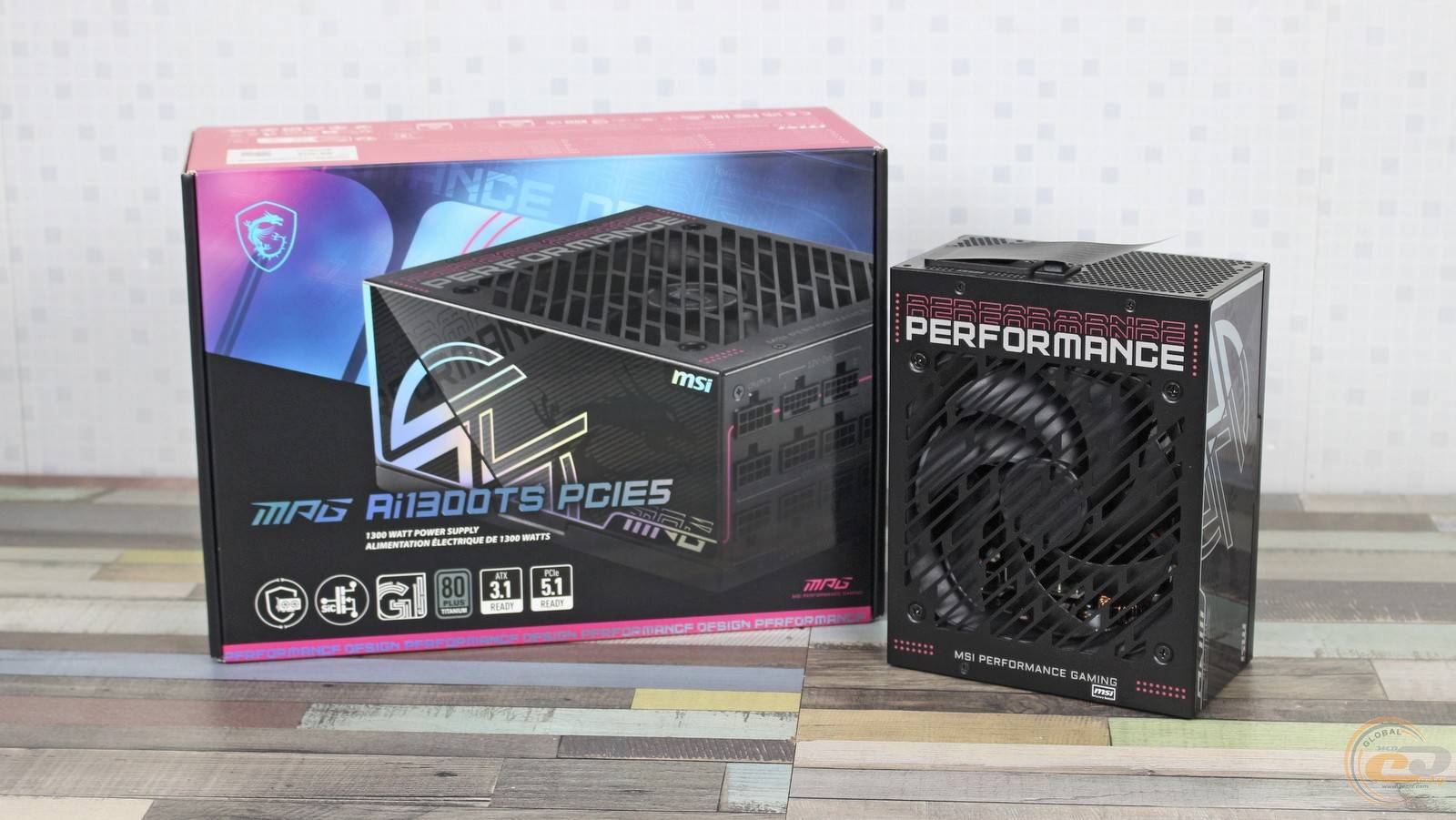

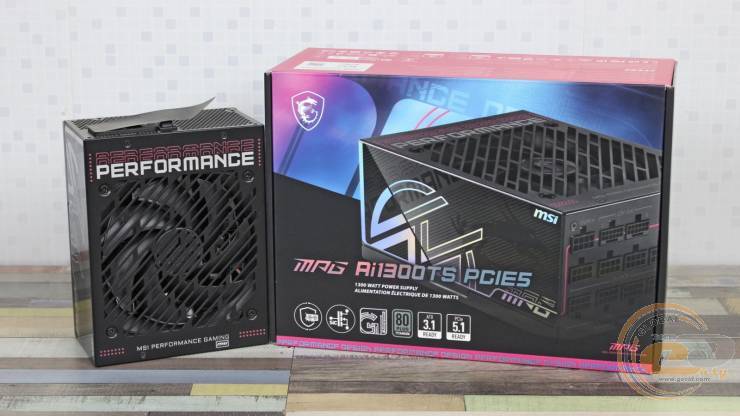

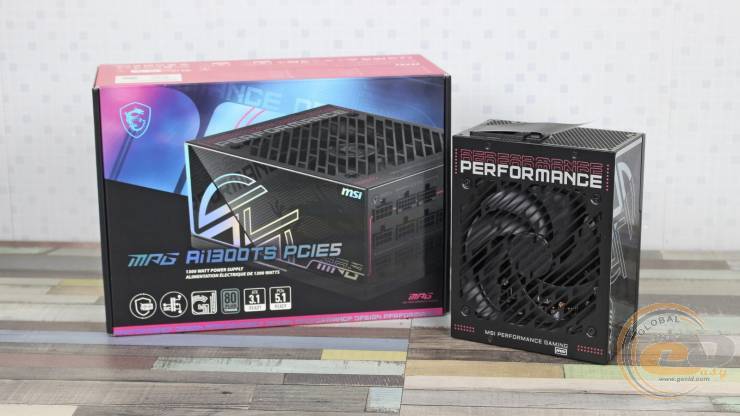

Стильная и информативная коробка соответствует высокому классу помещенного в нее блока питания.

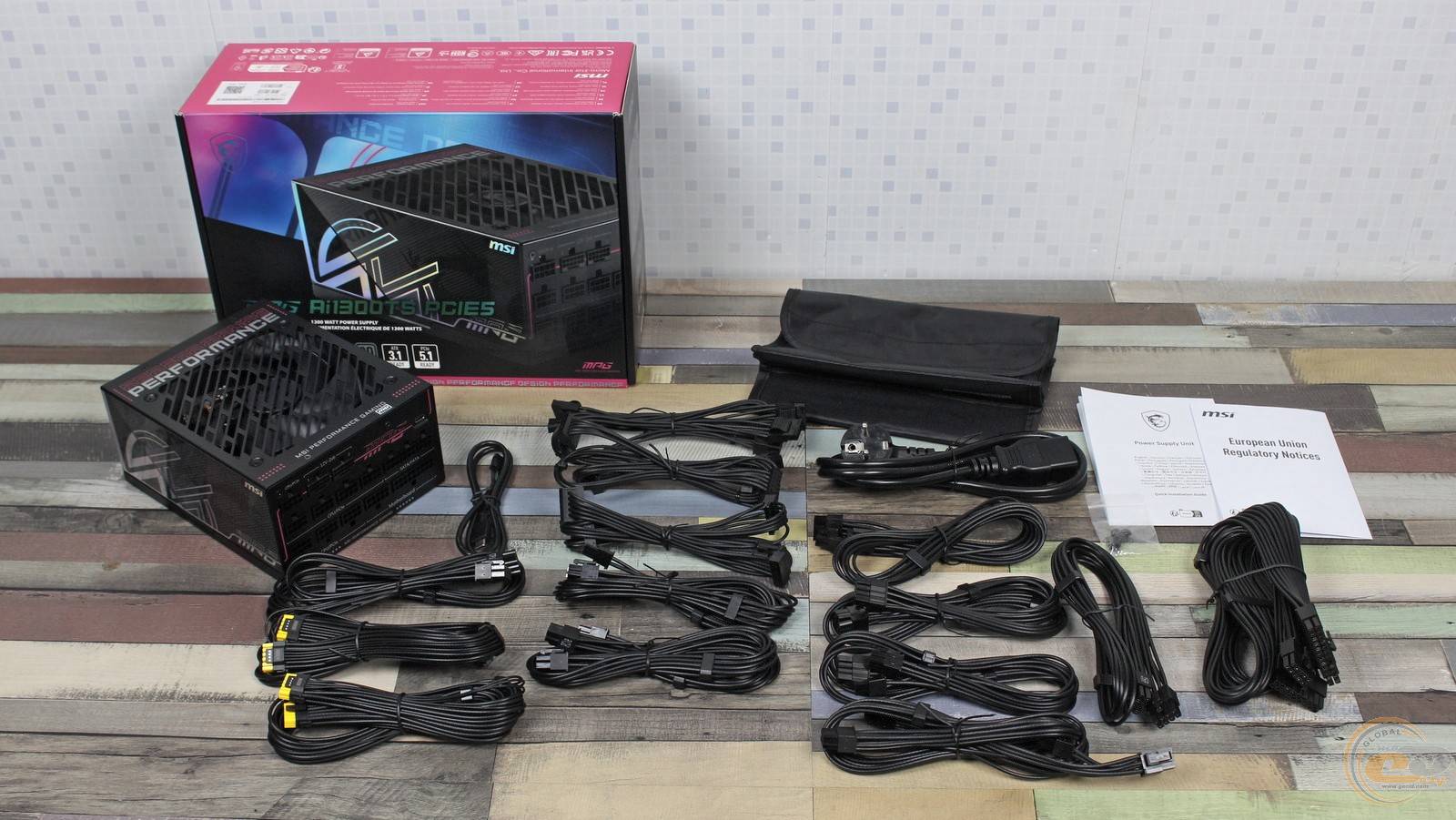

На комплектации тоже не экономили. Здесь есть кабель питания, множество модульных проводов с чехлом для их хранения, крепежные винты и сопроводительная документация.

Внешний вид

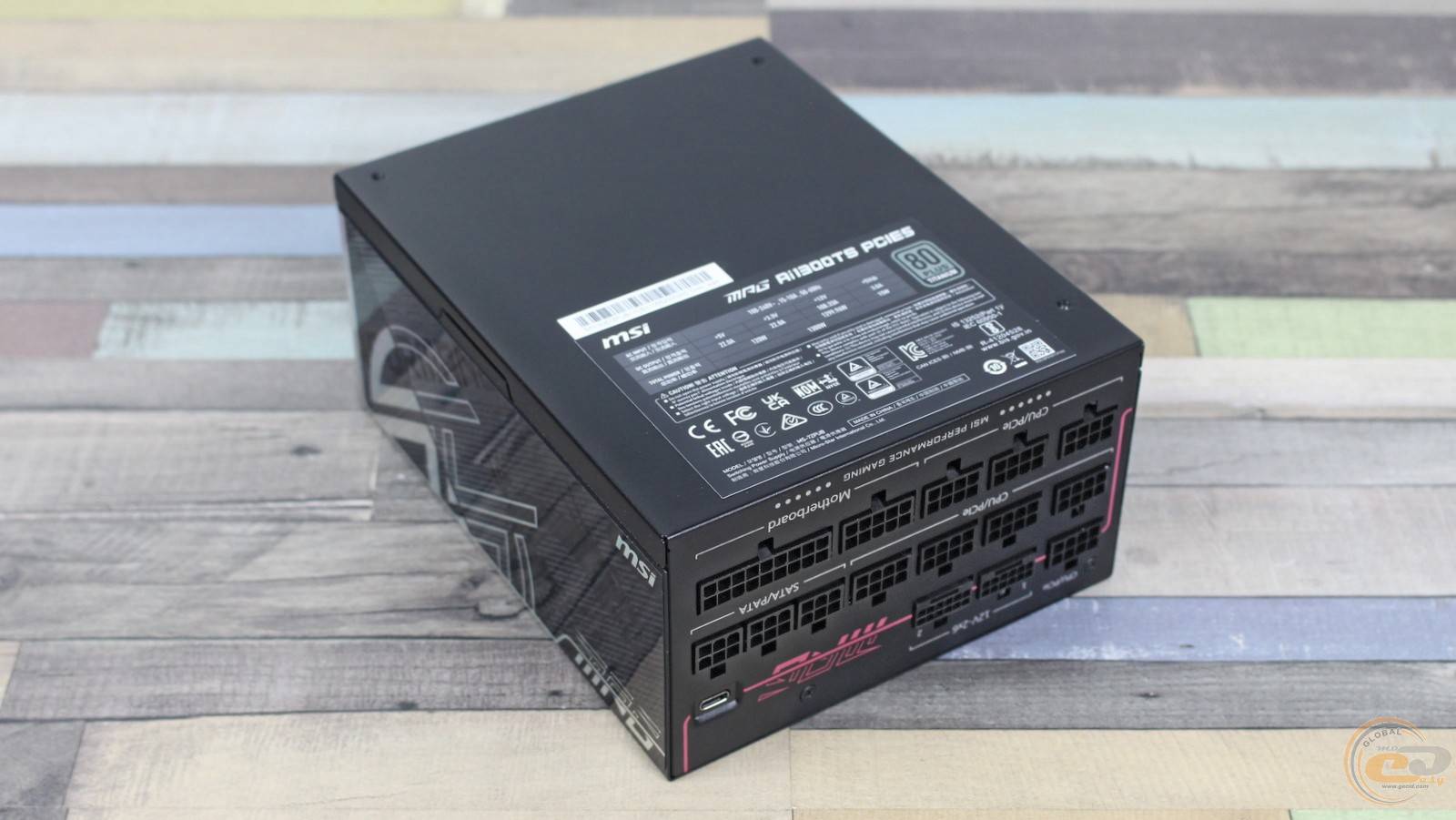

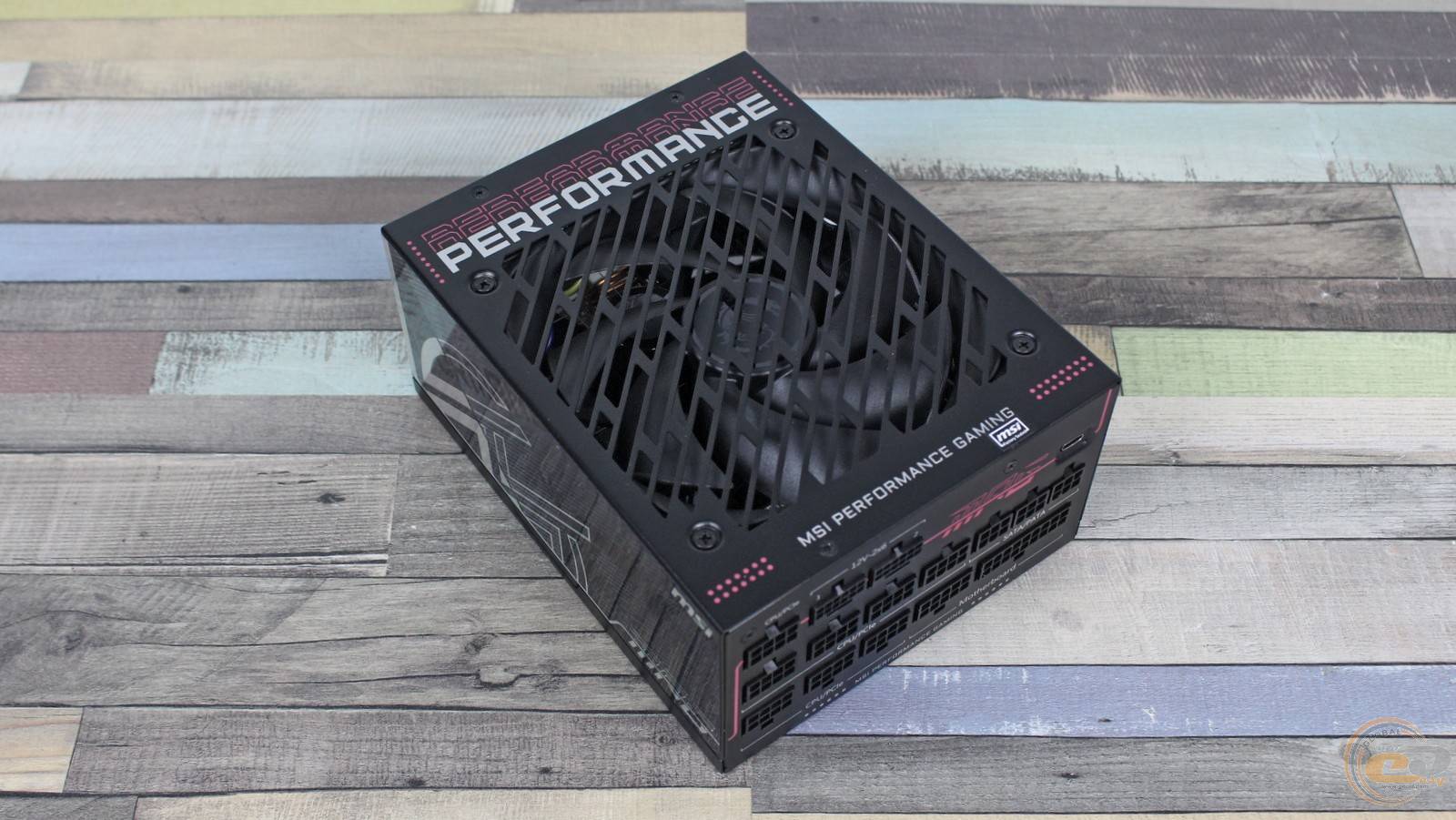

Блок питания MSI MPG Ai1300TS PCIE5, как и 1600-ваттная модель, получил удлиненный корпус размерами 190×150×86 мм. Впрочем, большинство современных компьютерных корпусов среднего и более высокого ценового диапазона без проблем смогут разместить такого великана.

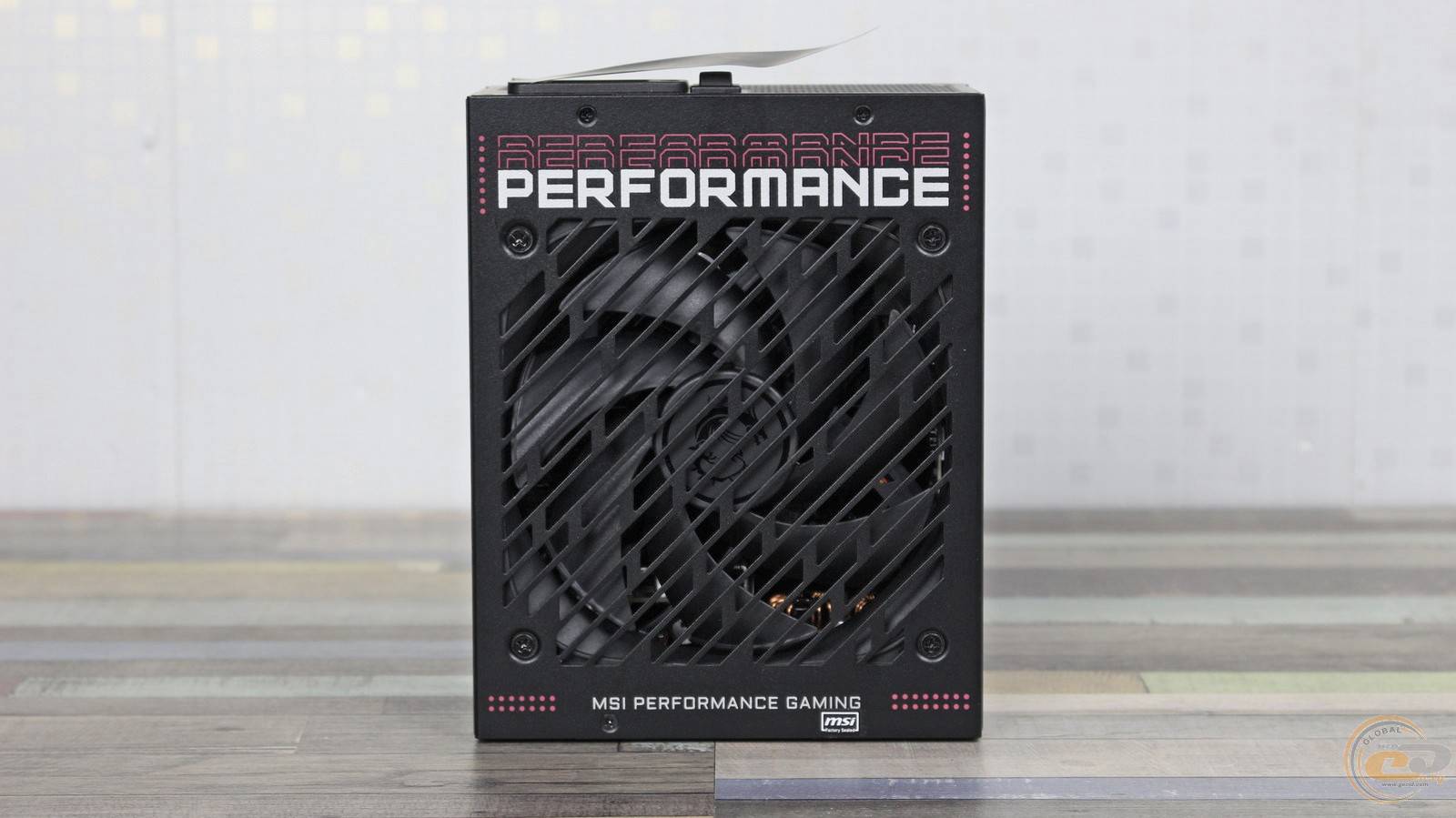

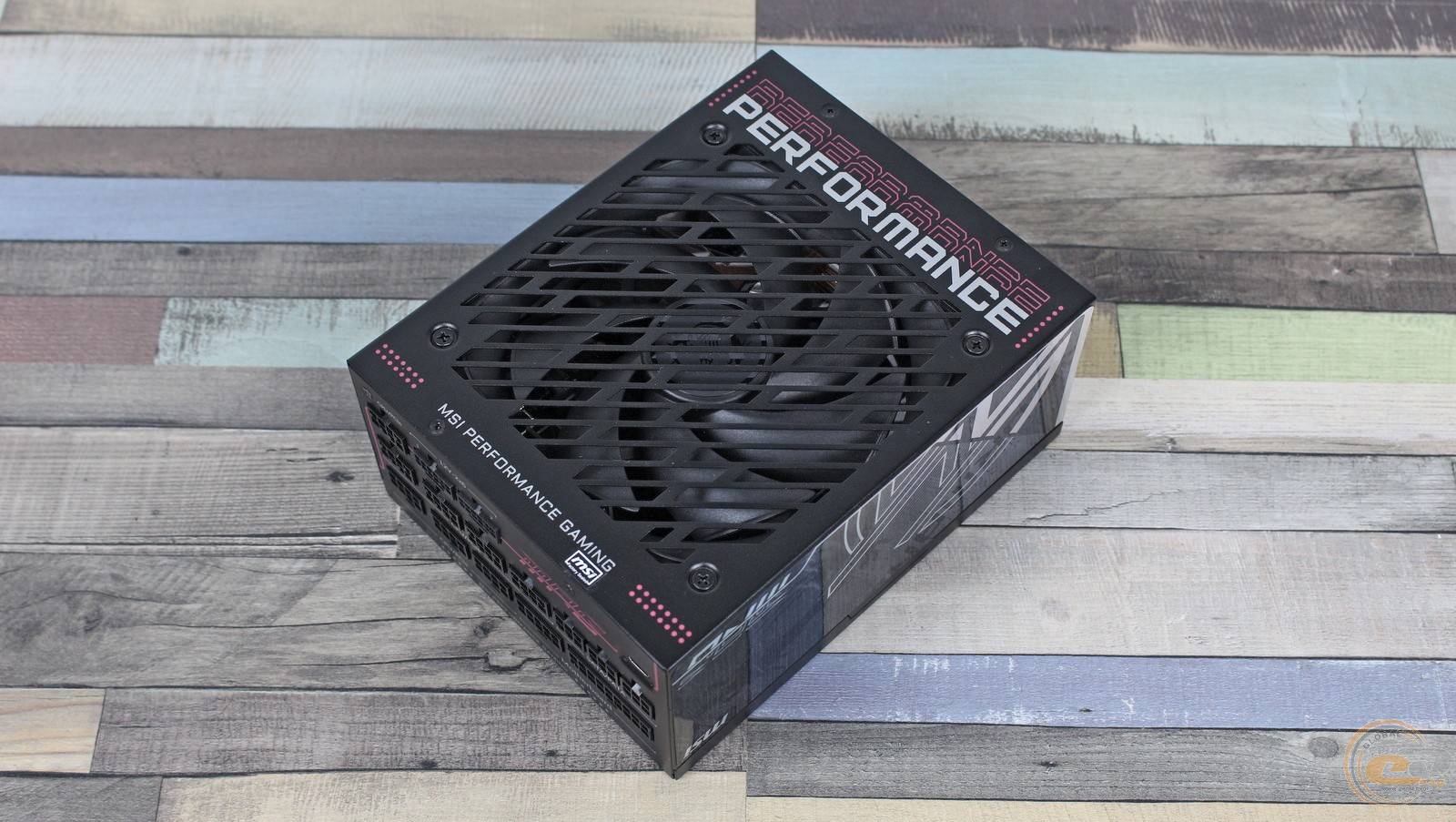

Общий образ дополняют удлиненные вырезы над 135-мм вентилятором. Рядом расположены белые и красные акценты, а надпись снизу расшифровывает аббревиатуру линейки MSI MPG.

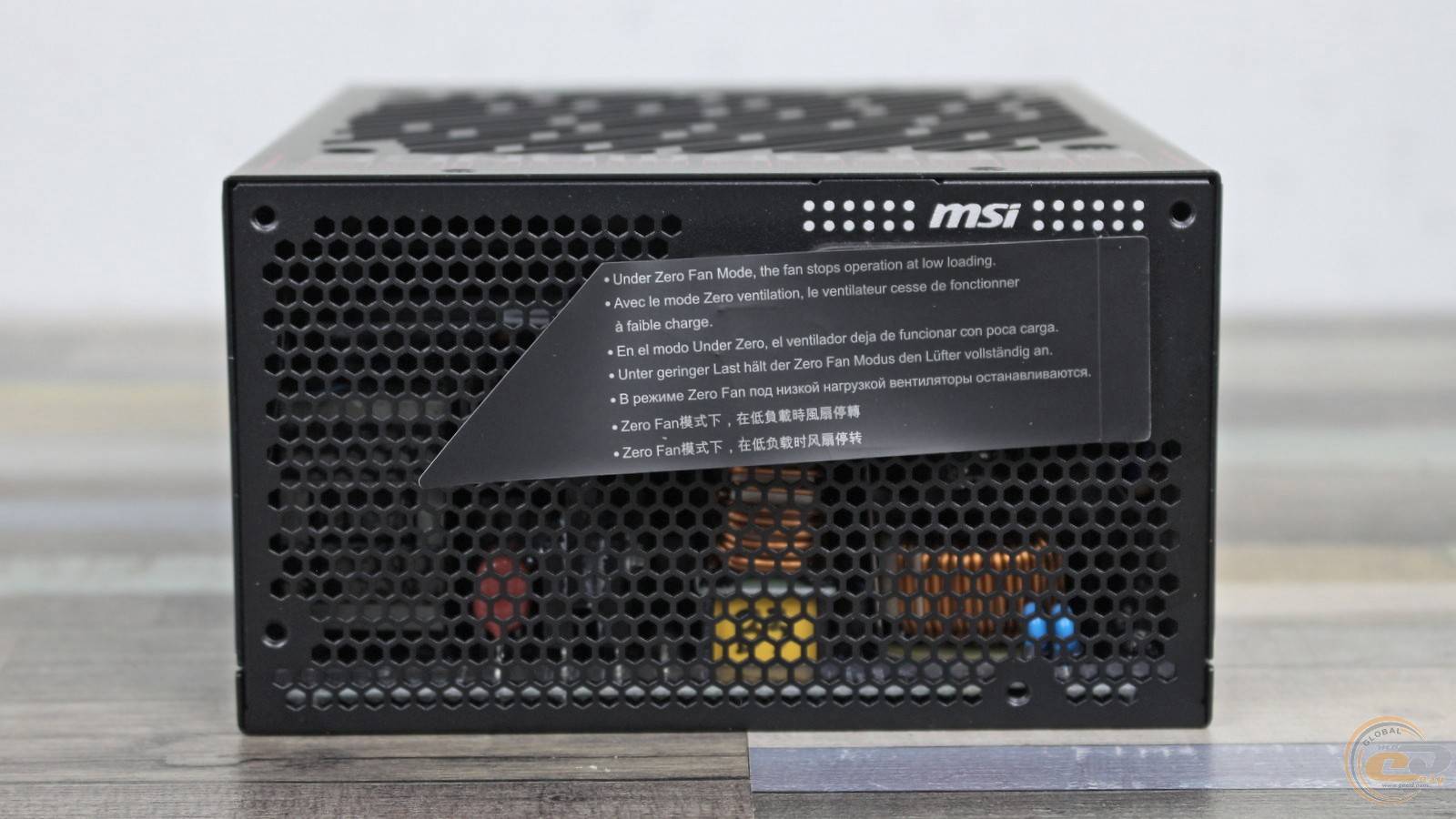

Наклейка на тыльной панели сообщает, что в режиме Zero Fan при небольшой нагрузке вентилятор блока питания останавливается.

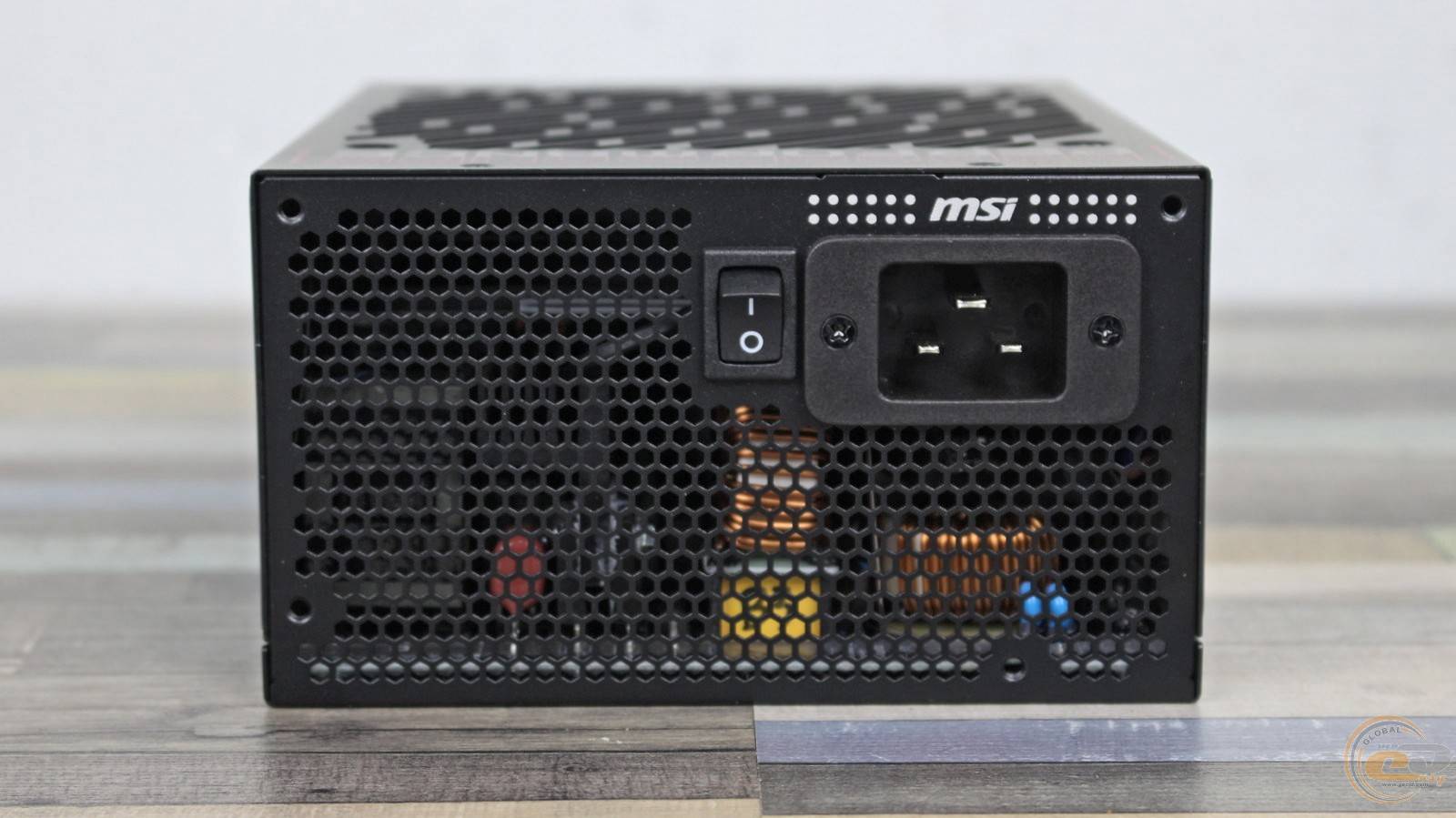

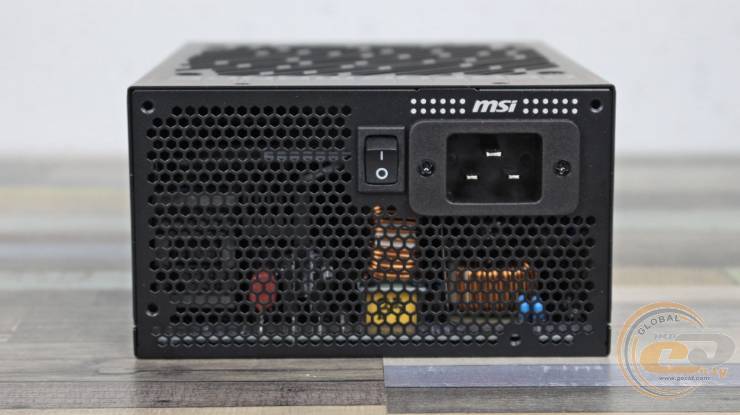

Под ней расположены выключатель и большой разъем питания IEC C20, рассчитанный на ток до 16 А в сетях 230 В. Для сравнения, привычный IEC C14 выдерживает до 10 А. Остальную площадь занимают традиционные отверстия-соты для выхода нагретого воздуха.

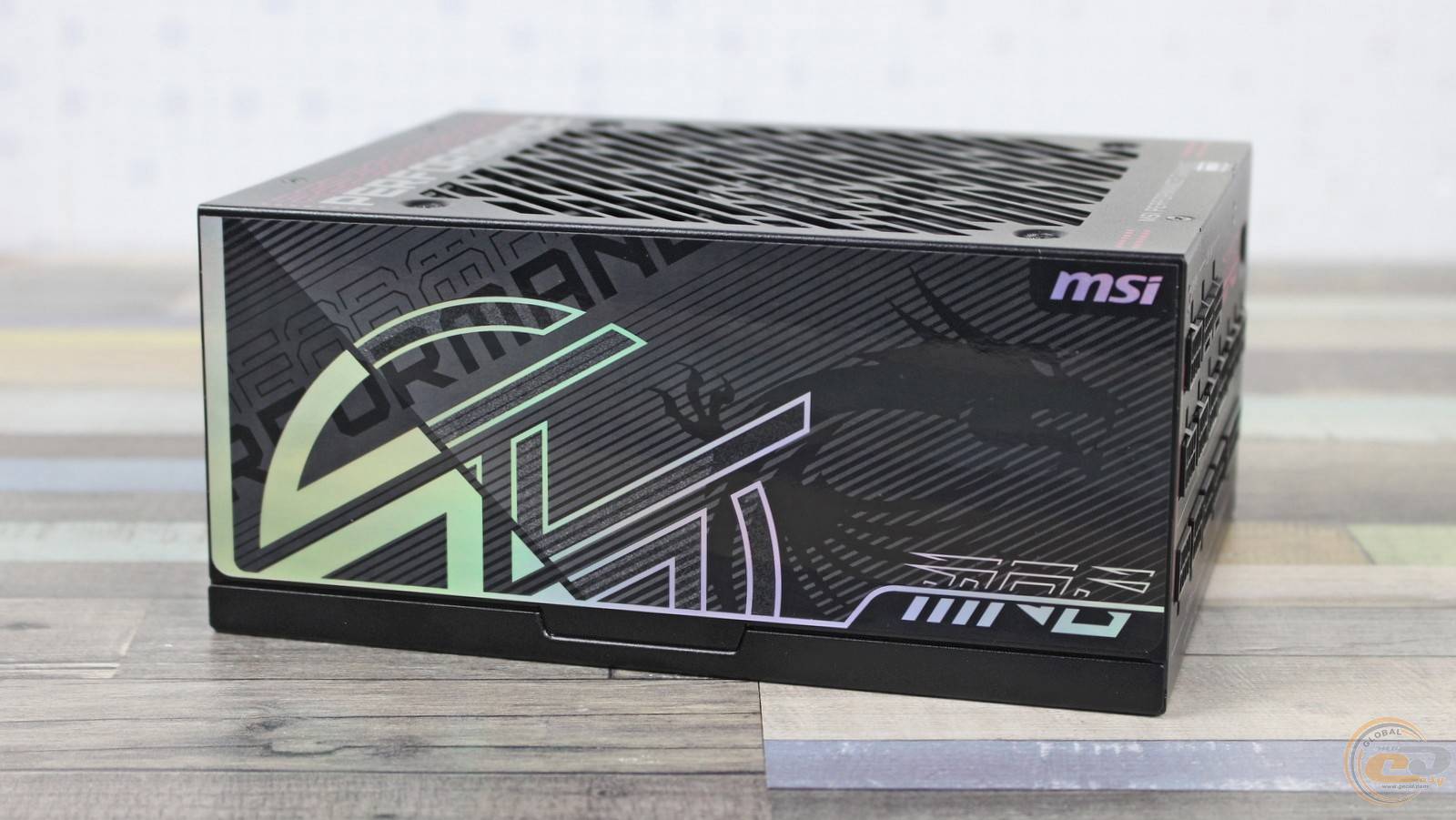

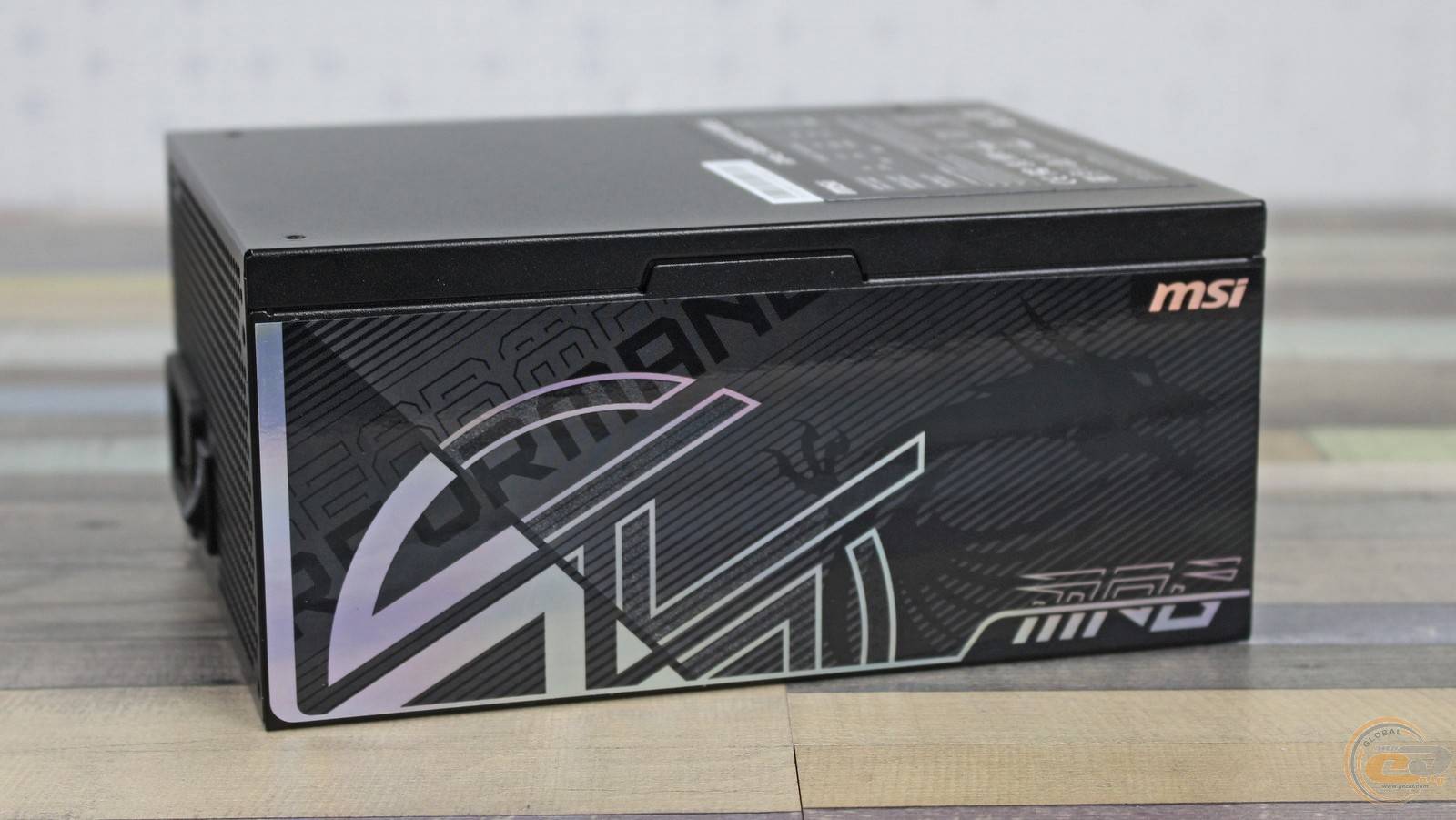

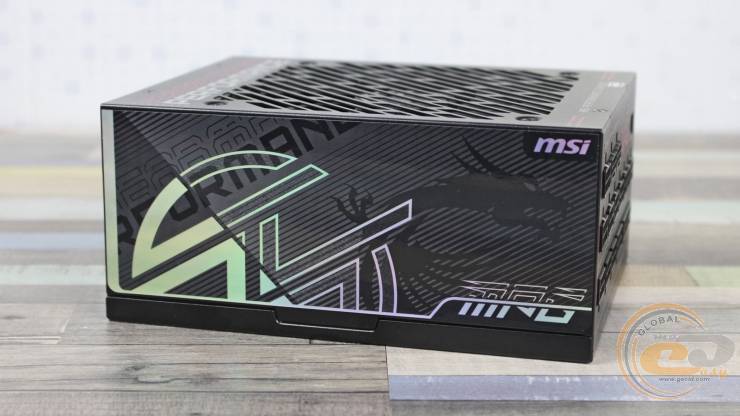

Обе боковины имеют глянцевое покрытие с переливающимися элементами и фирменным оформлением, что делает их украшением системы. К тому же изображения правильно ориентированы независимо от способа установки блока питания.

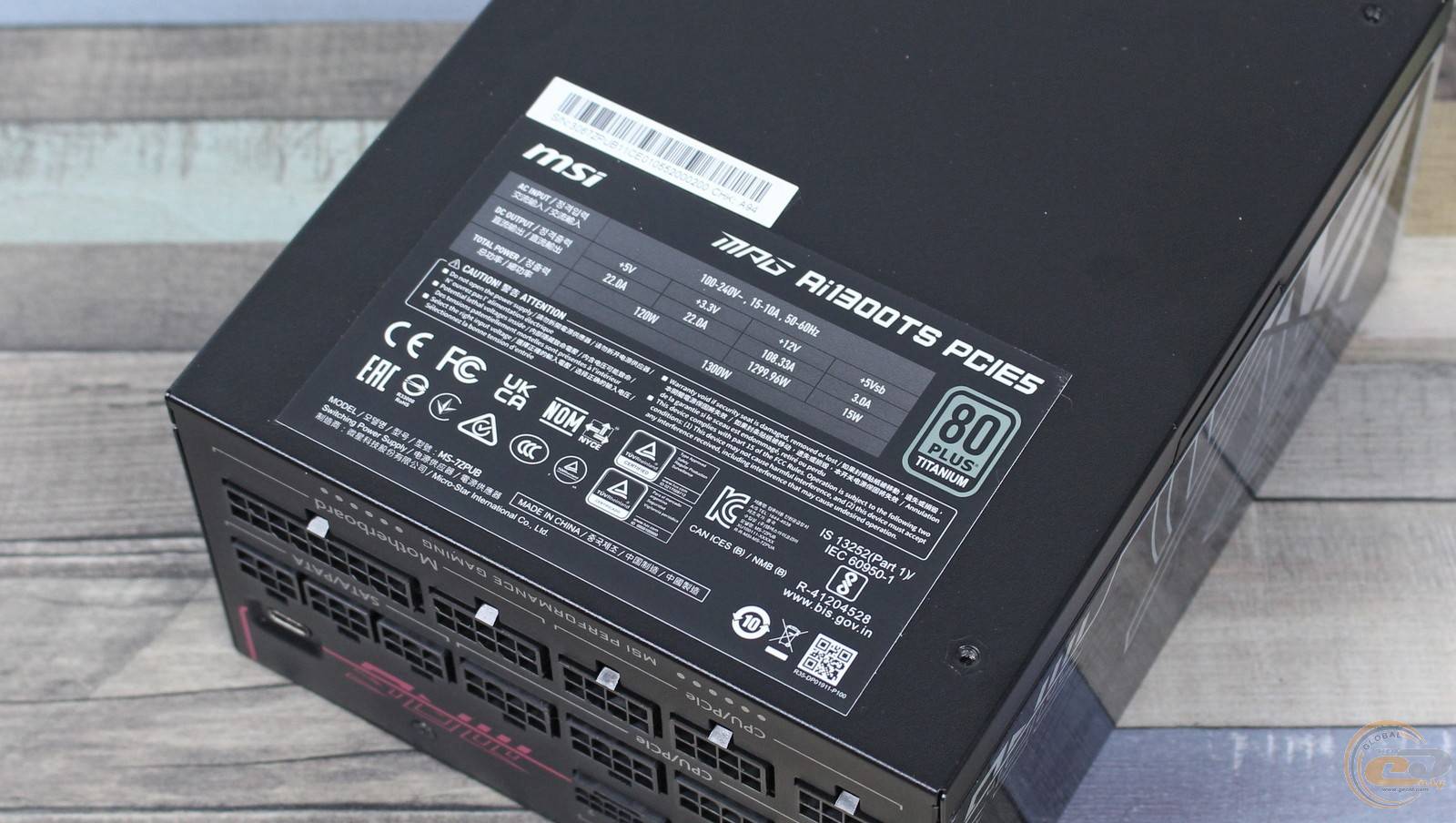

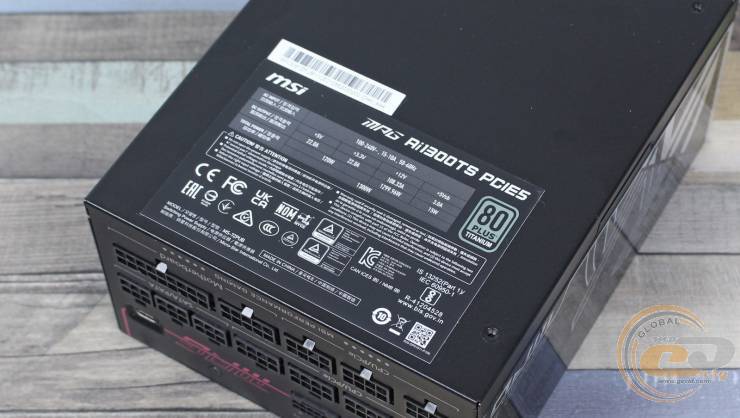

Электротехнические характеристики MSI MPG Ai1300TS PCIE5 указаны на отдельной этикетке. Единственная линия +12В имеет мощность без малого 1300 Вт и практически равна номинальной, что очень хорошо. Младшие каналы +3,3В и +5В имеют суммарно 120 Вт или максимум по 22 А на каждый – тоже вполне привычные показатели для топового устройства. Дополняет перечисленое логотип сертификации «80 PLUS Titanium» и поддержка широкого диапазона входных напряжений – от 100 до 240 В.

Выходные кабели соответствуют UL-сертификации. Все они модульные, набранные из круглых проводов в индивидуальной нейлоновой оплетке и имеют вполне достаточную длину. Пара 16-контактных PCIe 5.1 получила еще и яркие разъемы с обеих сторон, а некоторые другие — пластиковые органайзеры для аккуратной укладки.

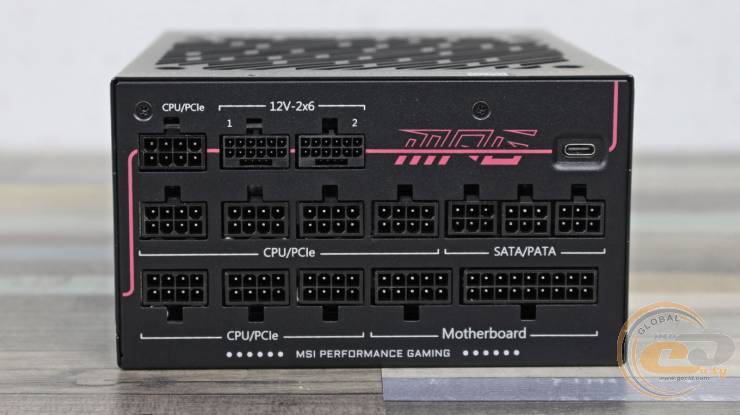

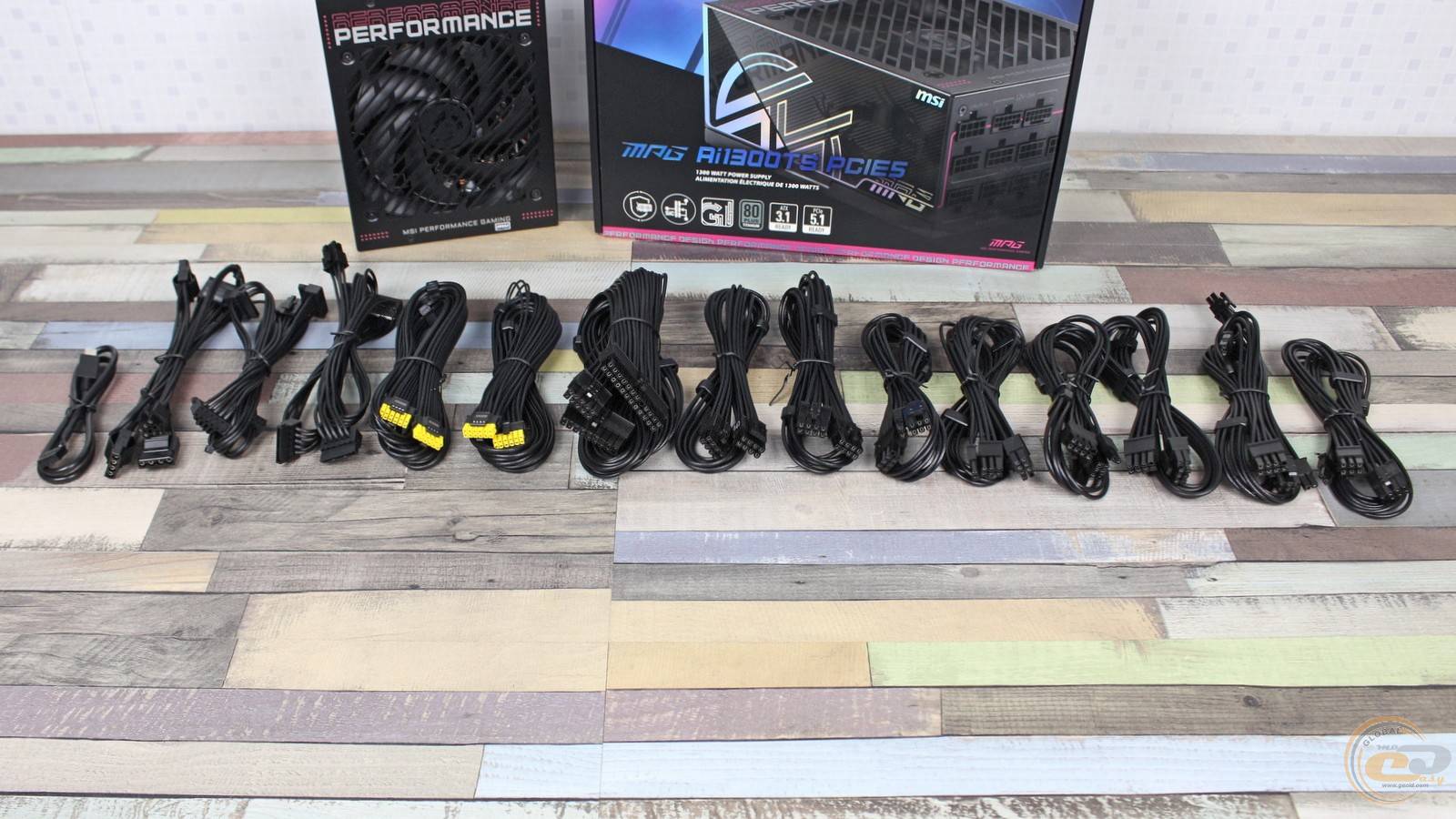

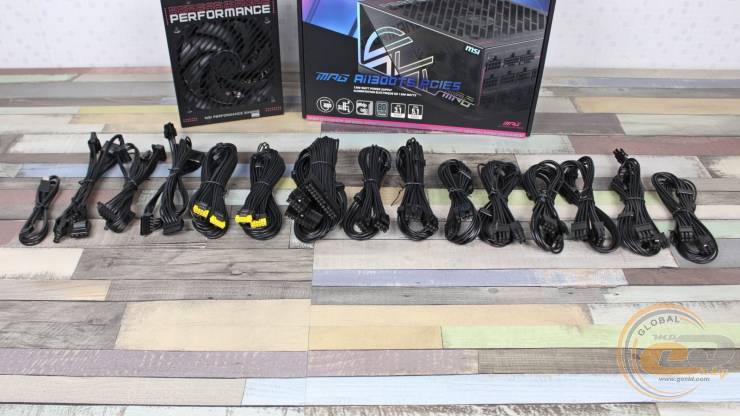

Вот так выглядит полная конфигурация кабелей:

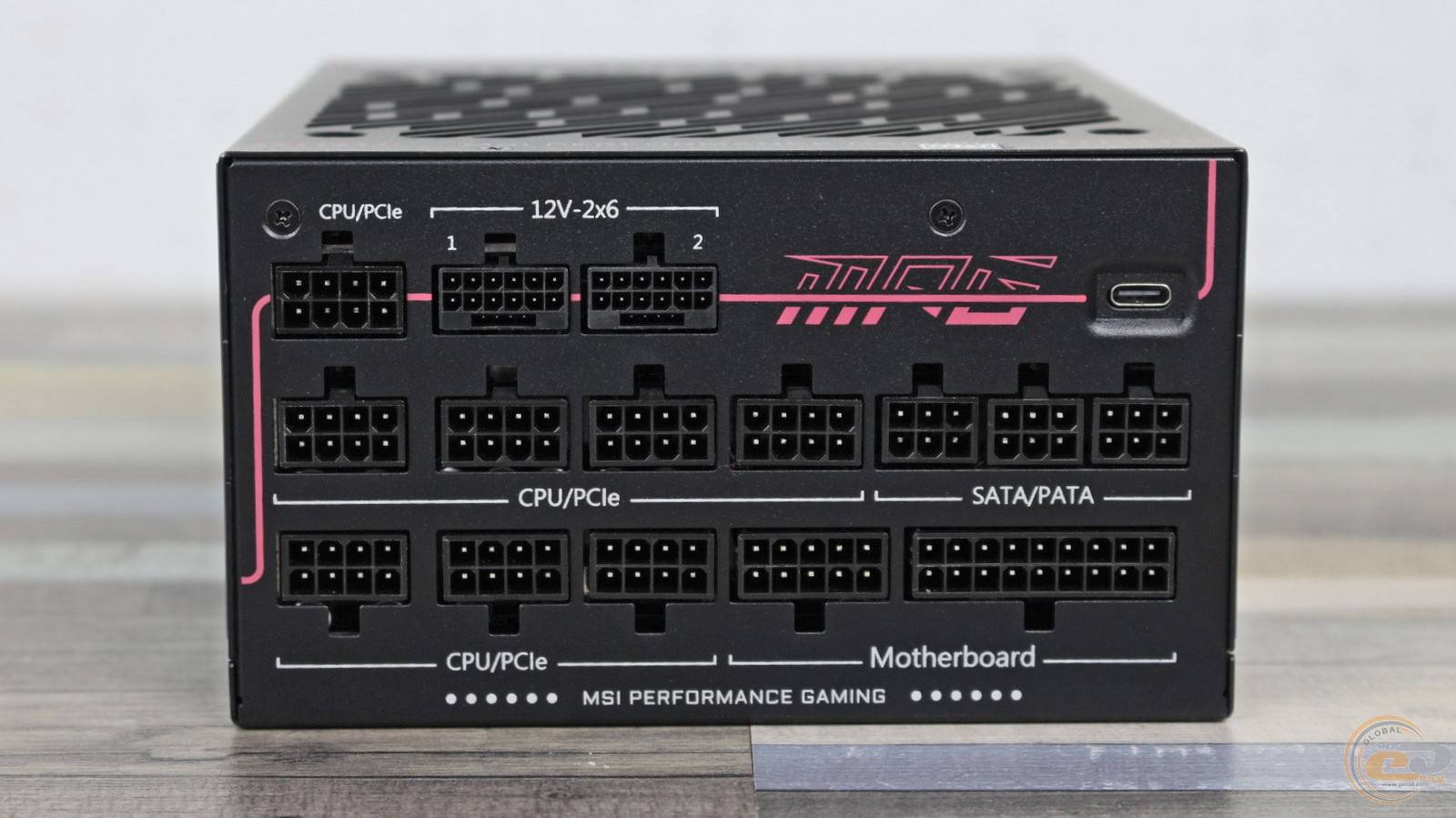

Традиционный 20+4-контактный ATX дополнен парой 8-контактных ATX12V, один из которых разборной – все привычно.

А вот классических 6+2-контактных PCIe здесь семь, причем на шести отдельных кабелях — именно столько выходных разъемов предусмотрено на корпусе блока питания.

Также присутствуют два 600-ваттных разъема PCIe 5.1 (12V-2×6), поэтому без проблем можно запитать даже пару современных высокопроизводительных видеокарт.

Для периферии имеется восемь SATA и четыре PATA на трех отдельных проводах.

Кроме того, есть USB Type-C, о назначении которого мы расскажем немного ниже.

Для безошибочного подключения кабелей разъемы имеют подписи, разную форму и количество контактов.

Внутреннее строение

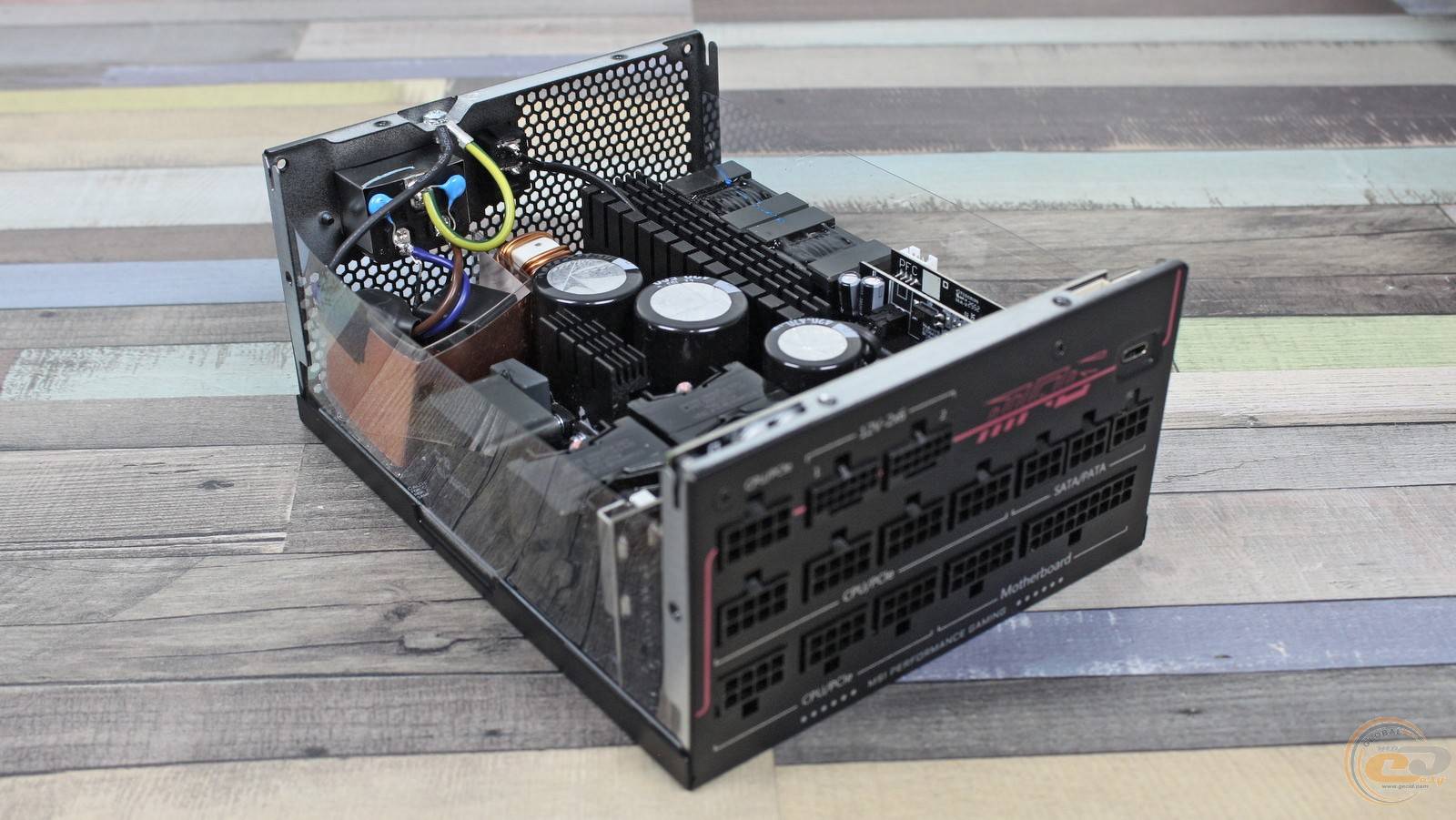

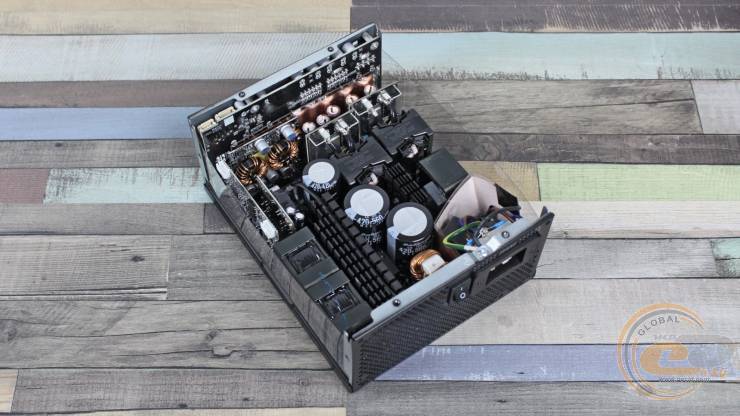

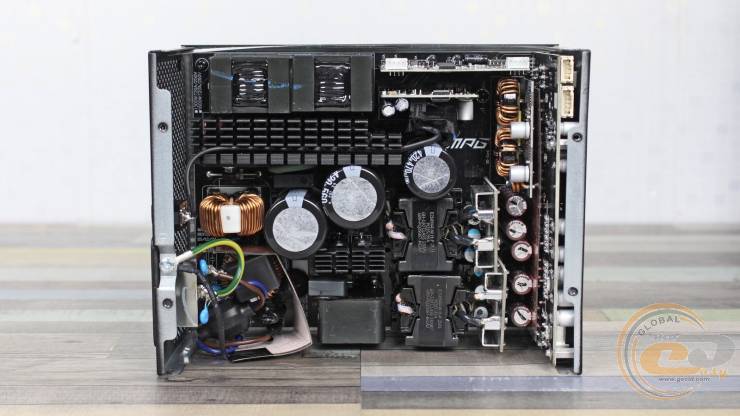

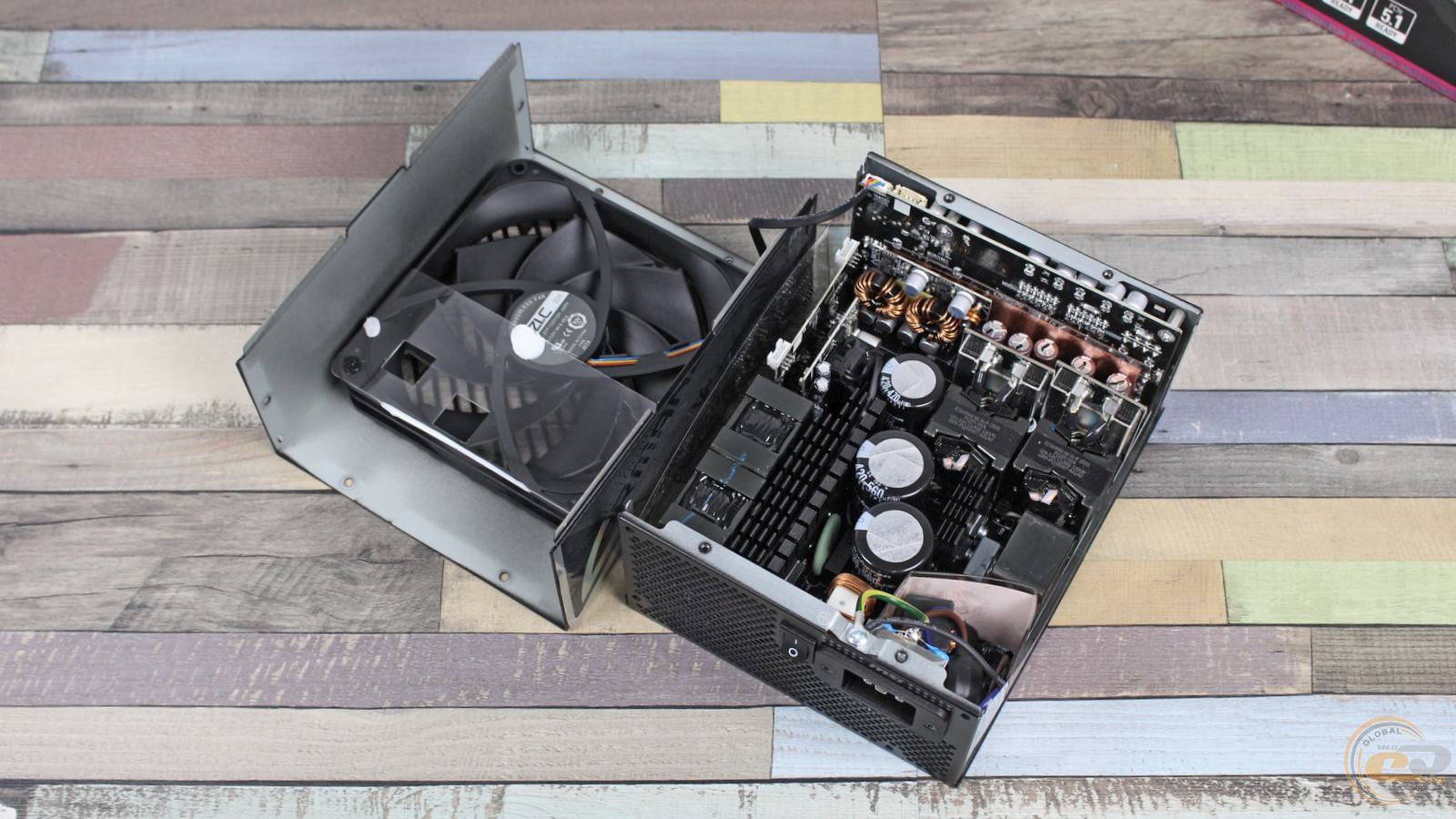

Хотя внешность MSI MPG Ai1300TS PCIE5 выглядит довольно неординарной, внутри устройство обладает не менее интересными особенностями.

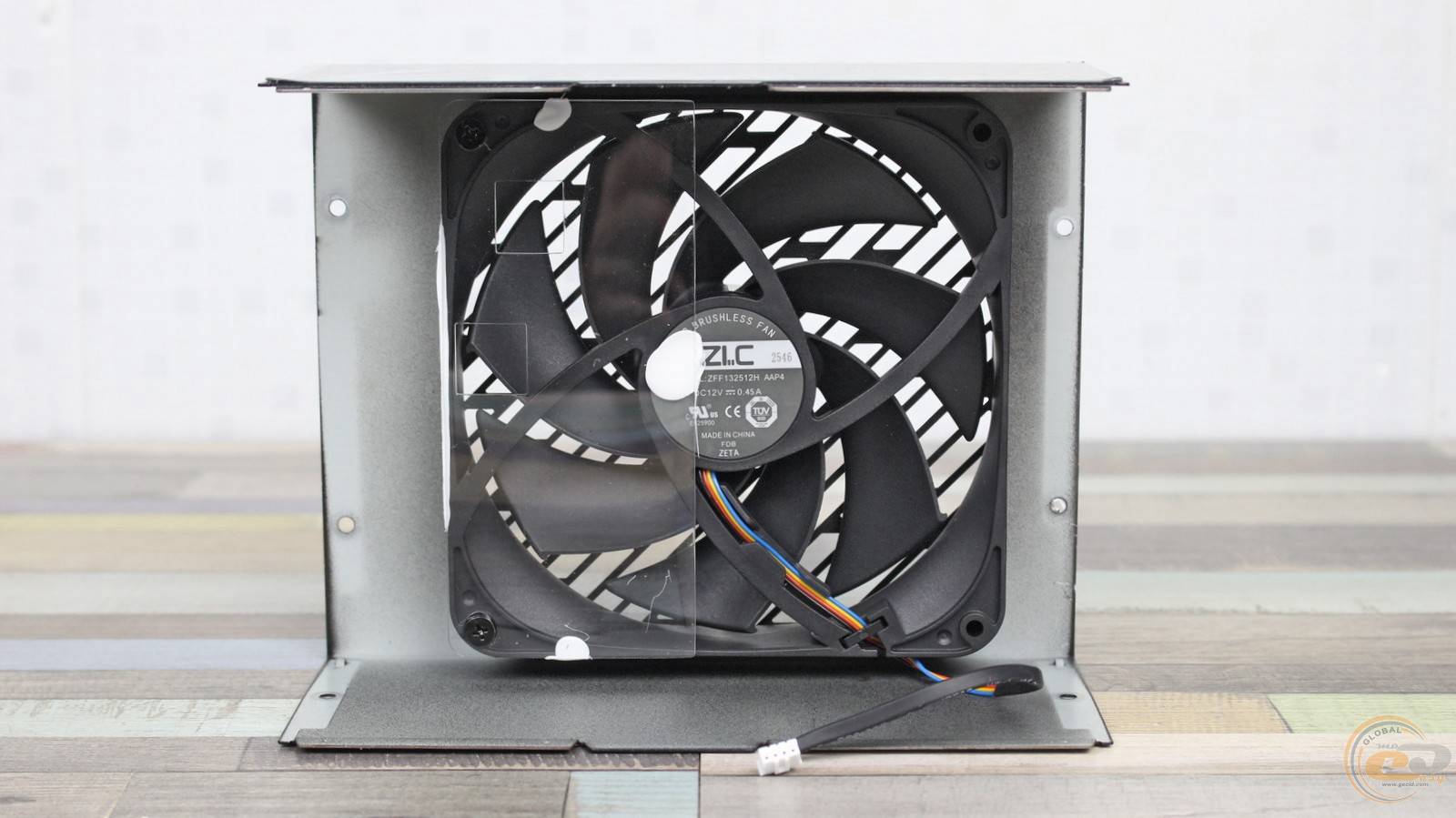

7-лопастной вентилятор ZLC ZFF132512H мы уже встречали в блоке питания MSI MAG A850GLS PCIE5. Это модель на основе надежного и тихого гидродинамического подшипника, потребляющая до 5,4 Вт (12 В при 0,45 А).

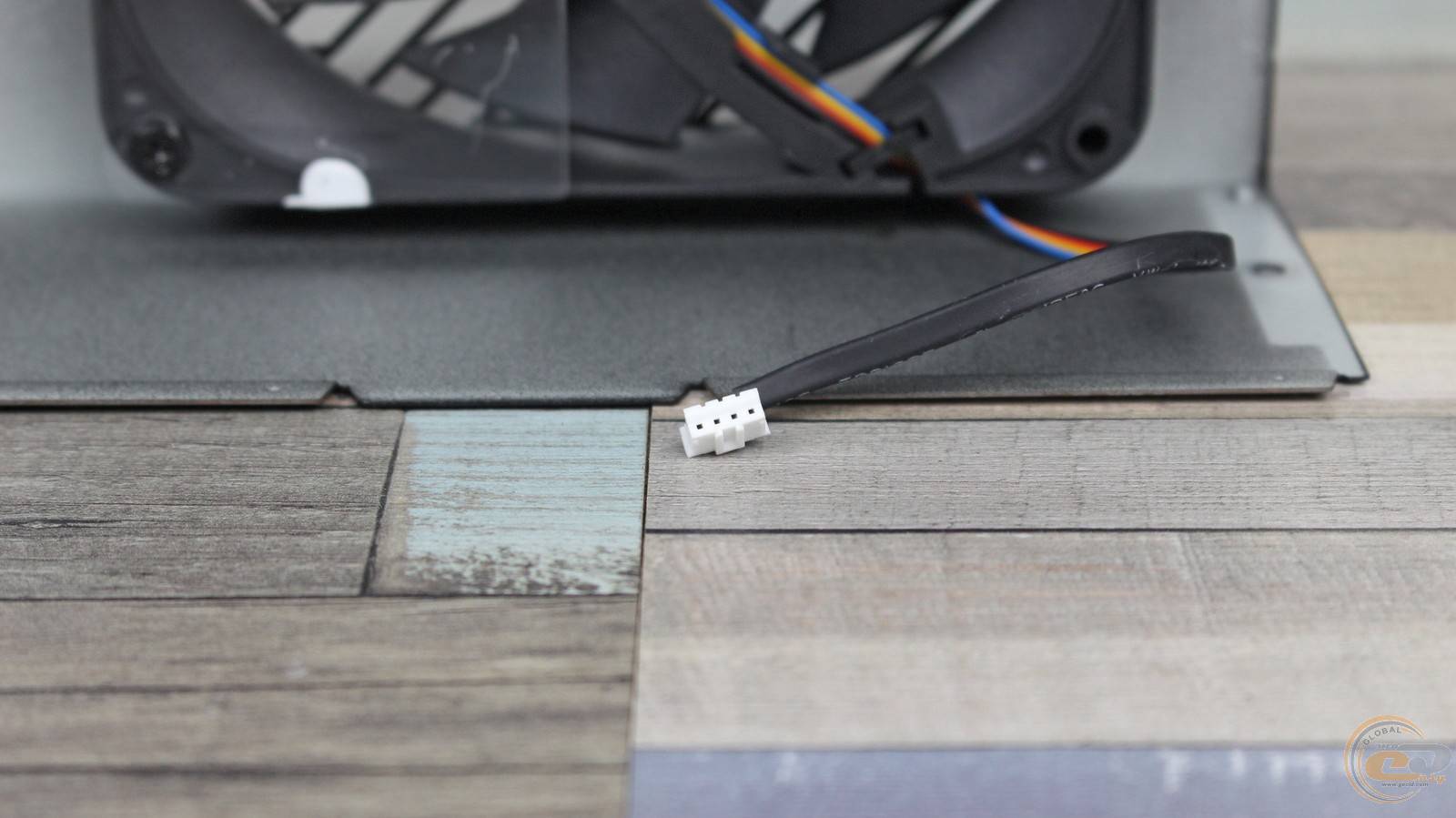

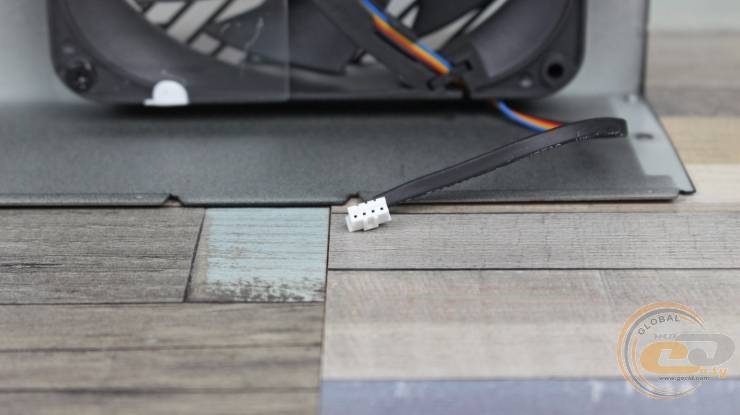

Здесь для его подключения используется 4-контактный коннектор вместо 3-пинового, что позволяет мониторить скорость вращения.

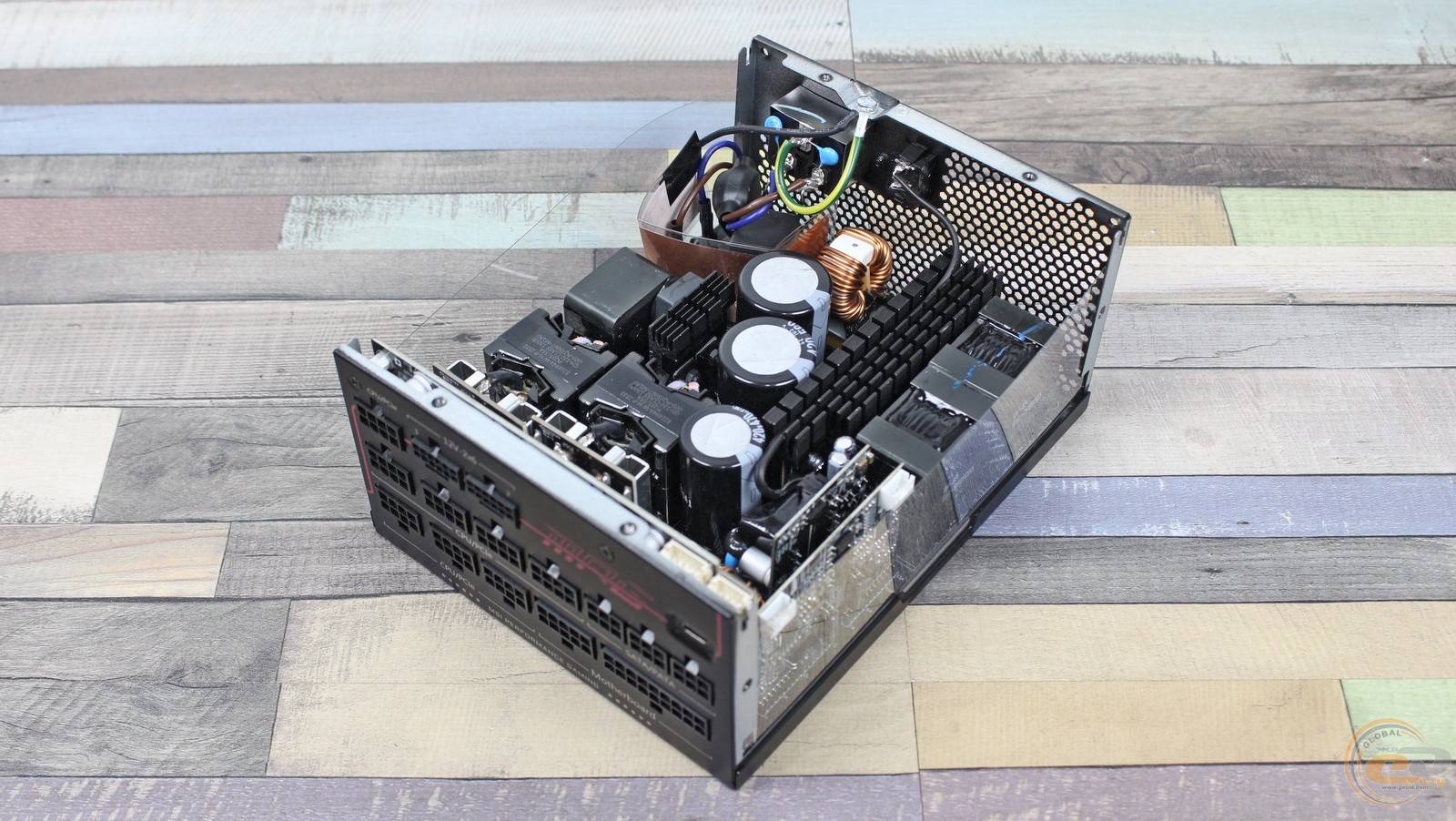

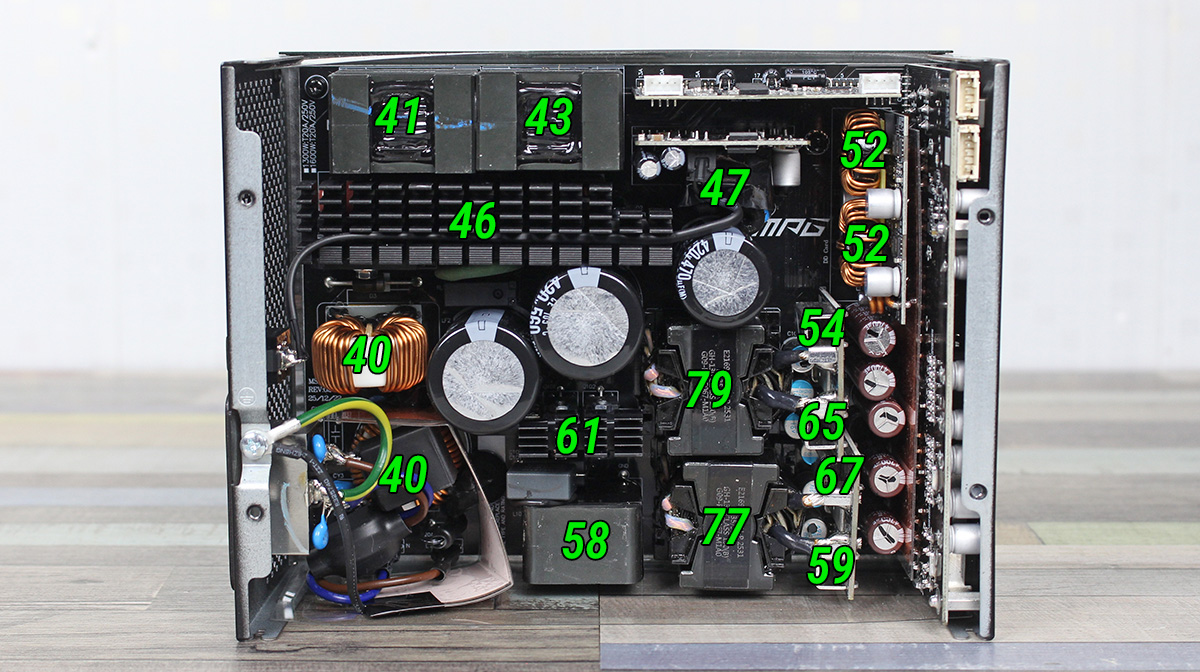

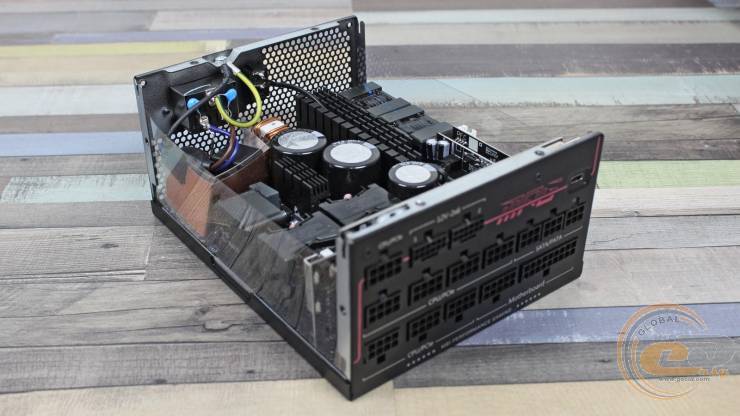

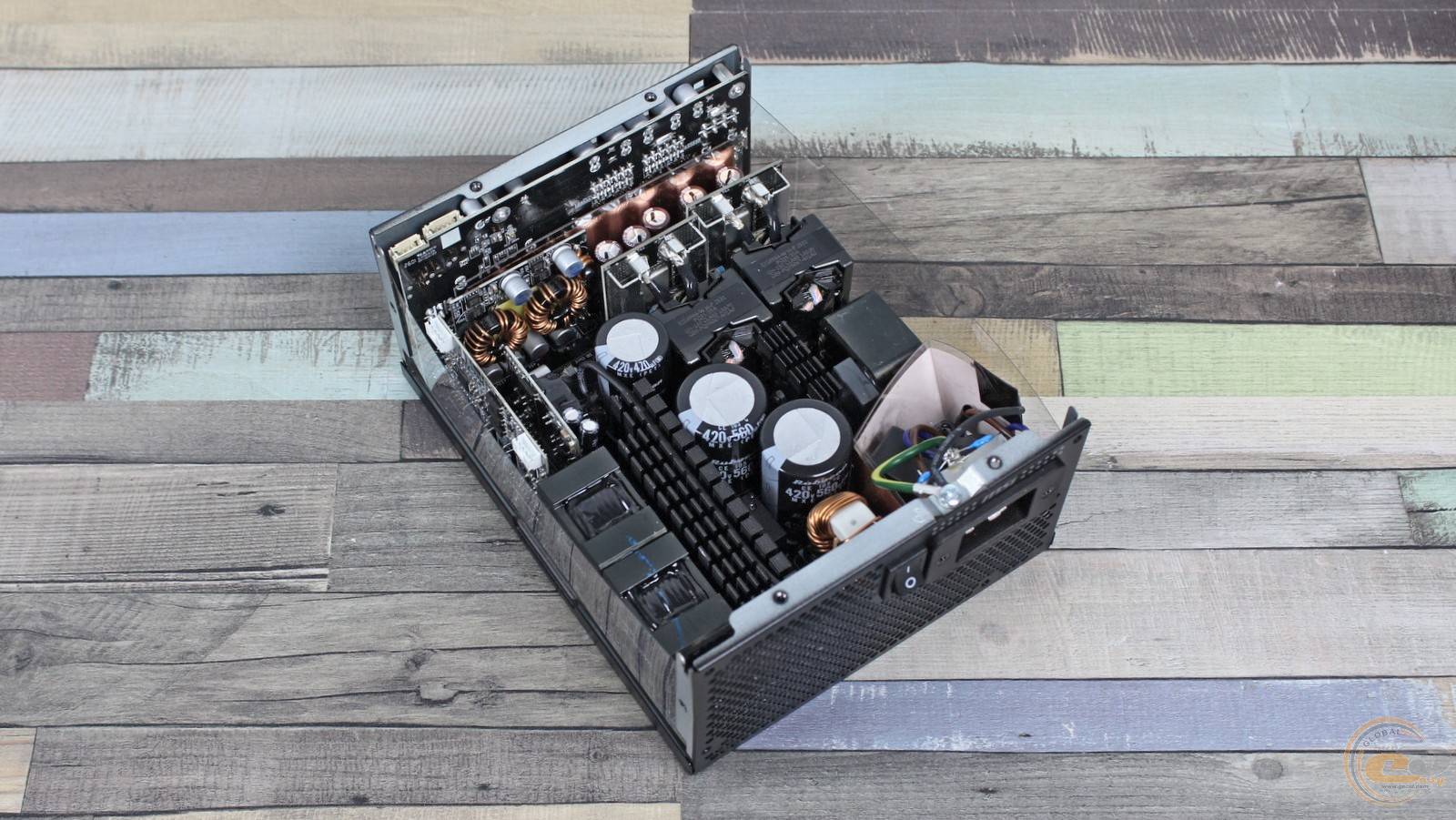

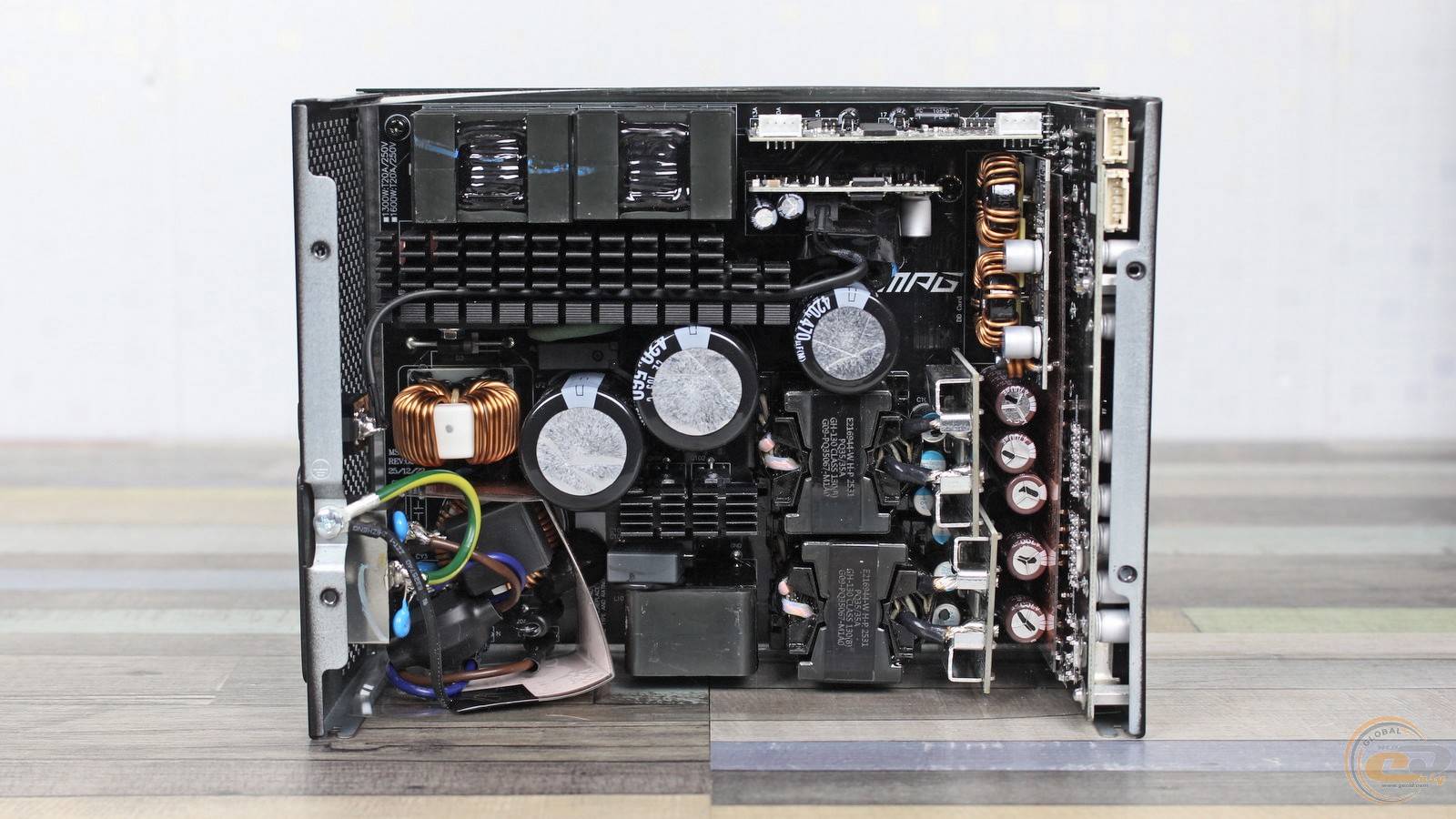

Что касается схемотехники, то внутри 1300-ваттного «титанового» блока питания не так просто рассмотреть детали. Впрочем, дальше поделимся тем, что нам удалось увидеть.

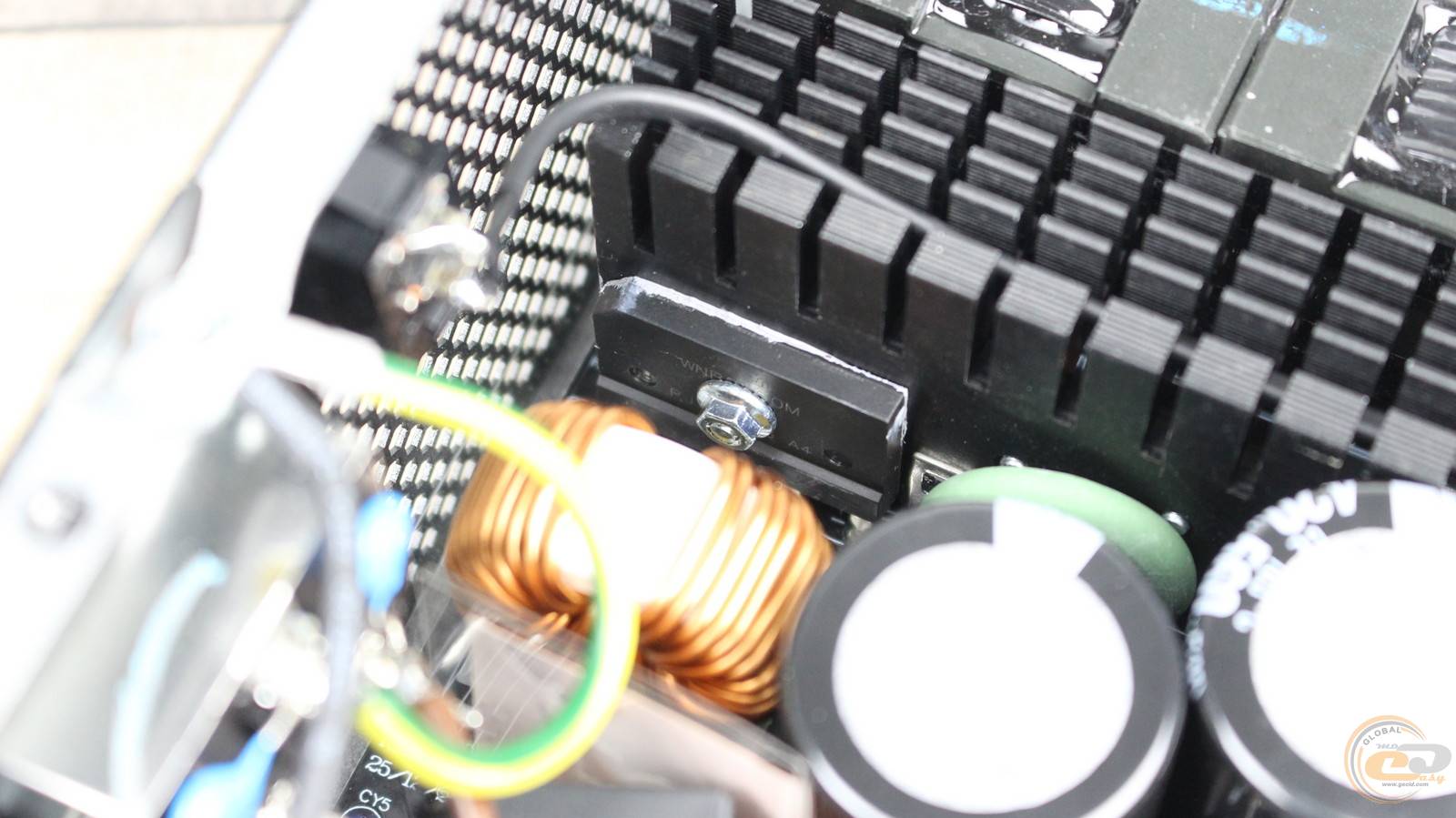

Все элементы входного фильтра на месте: X- и Y-конденсаторы, пара катушек, плавкий предохранитель и варистор. Часть этих компонентов прикрыта дополнительным экраном.

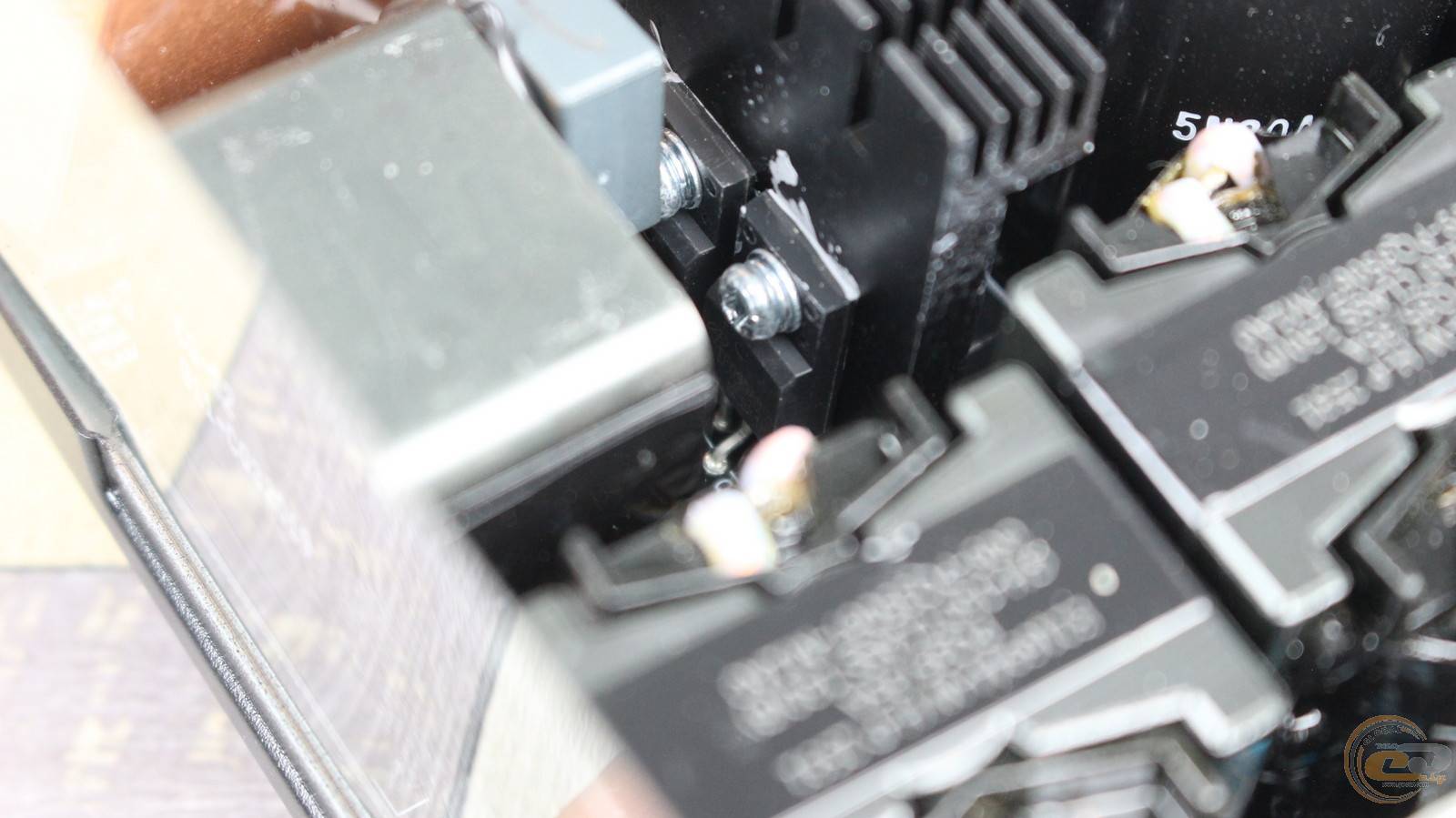

Диодные мосты WeEn WNB2560M рассчитаны на ток до 25 А и закреплены по бокам габаритного радиатора. Рядом распаяны терморезистор и реле, защищающие от высоких пусковых токов.

Немало места занимают сразу два дросселя APFC. А силовые элементы этого узла также собраны в двойном исполнении и закреплены на радиаторе.

На плате по-соседству расположились сразу два резонансных контроллера от известного американского производителя Texas Instruments UCD3138A. Здесь же мы видим пару электролитических конденсаторов от японской компании Rubycon.

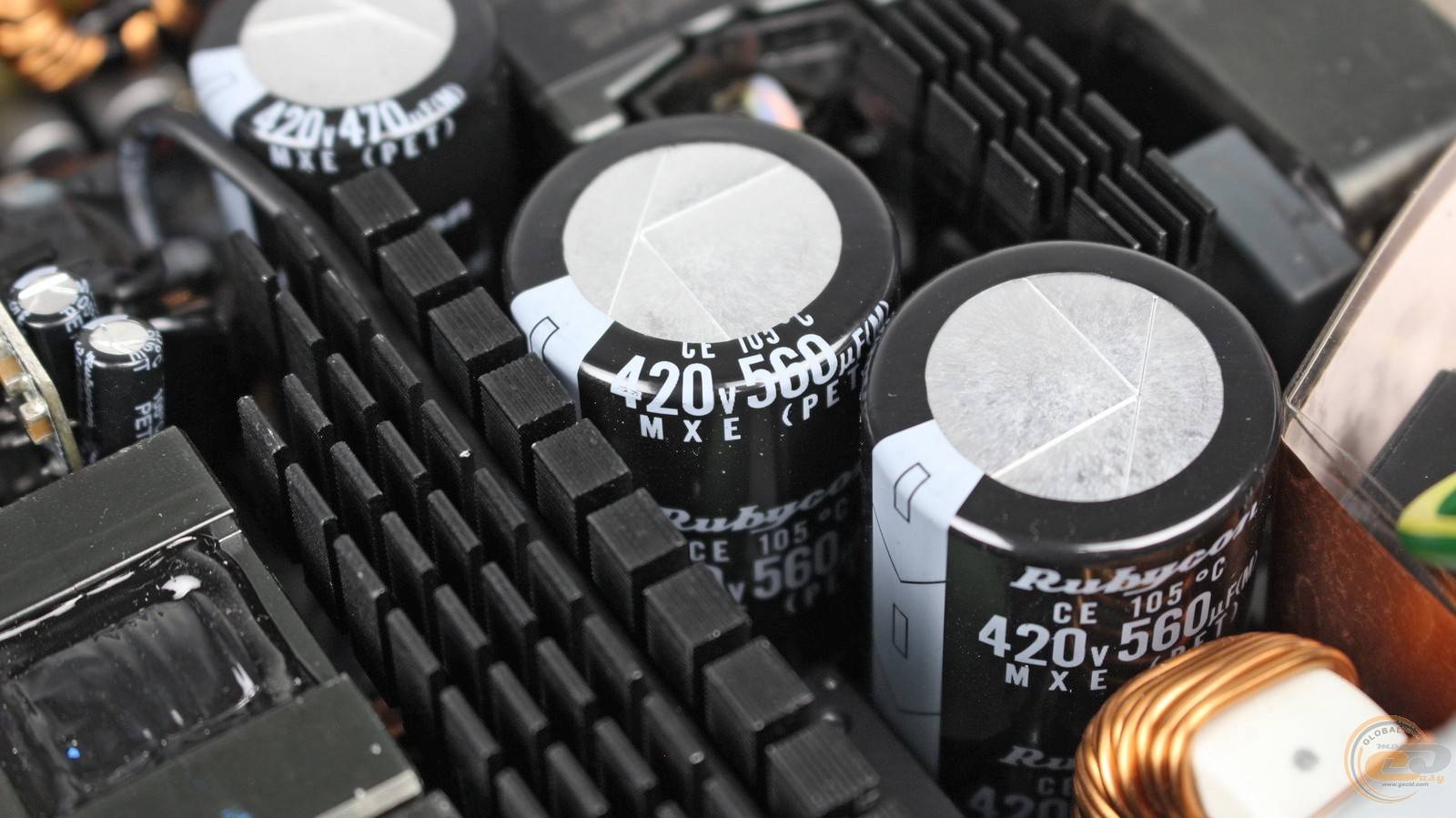

Именно она изготовила и все три входных емкостных элемента. Эти «бочки» имеют общую емкость 1590 мкФ (2 х 560 мкФ + 1 х 470 мкФ), что является очень высоким значением для 1300-ваттника. К тому же это высокотемпературное решение, что будет способствовать их длительности эксплуатации.

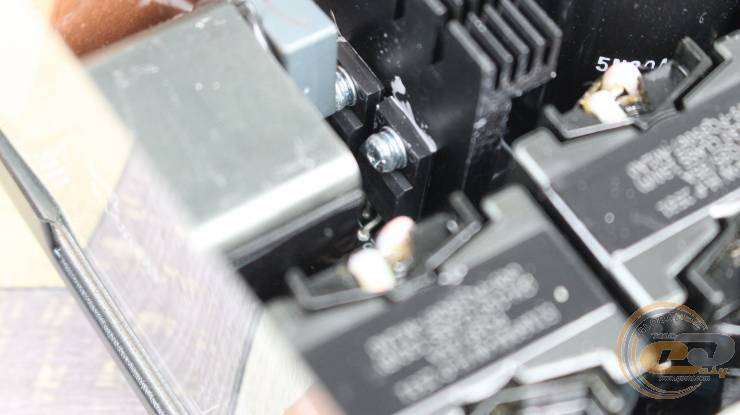

Отдельный радиатор выделен для четырех транзисторов от американской компании Alpha & Omega, являющихся ключами высокоэффективной полномостовой схемы (full bridge) с резонансным преобразователем (LLC).

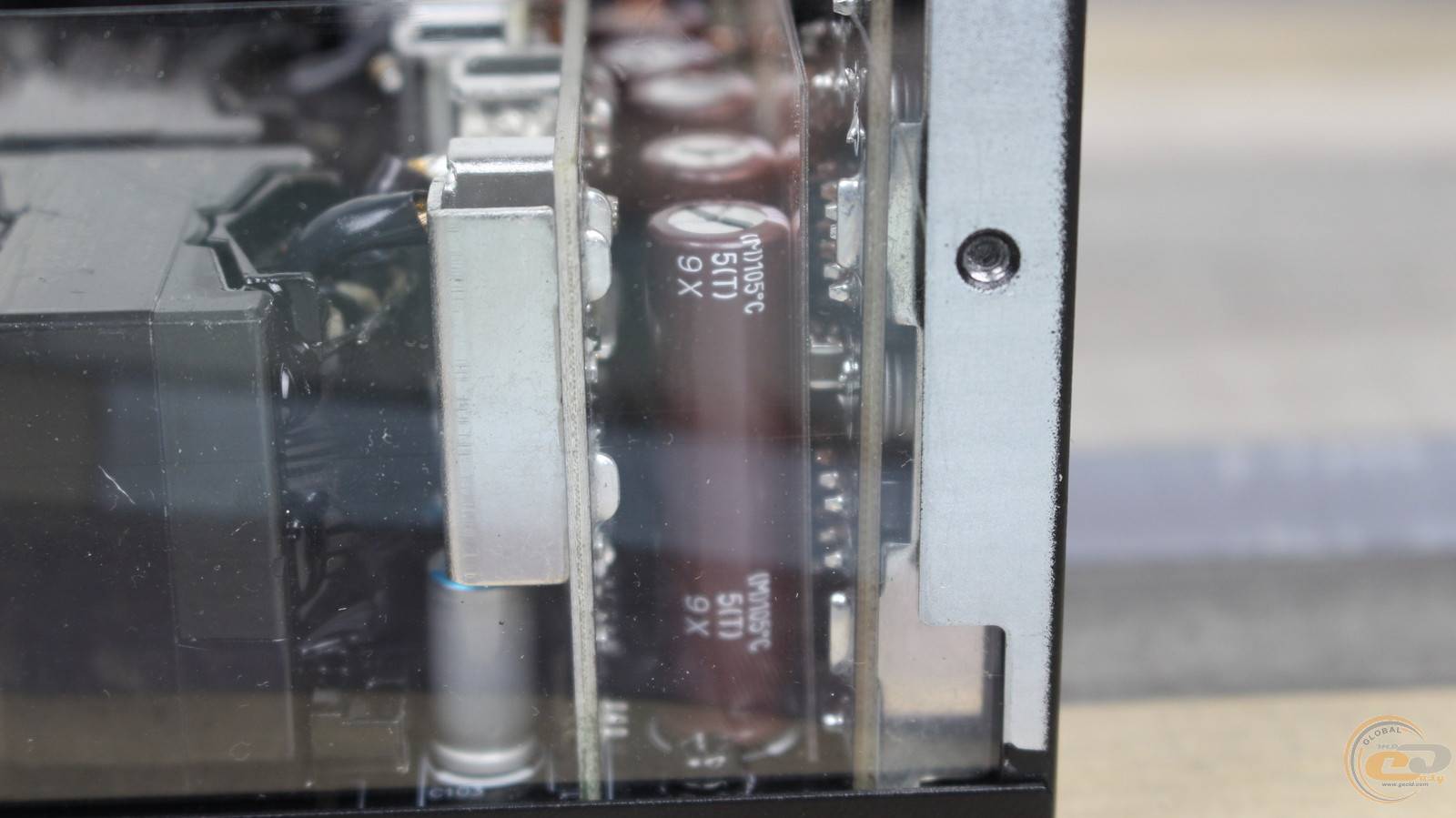

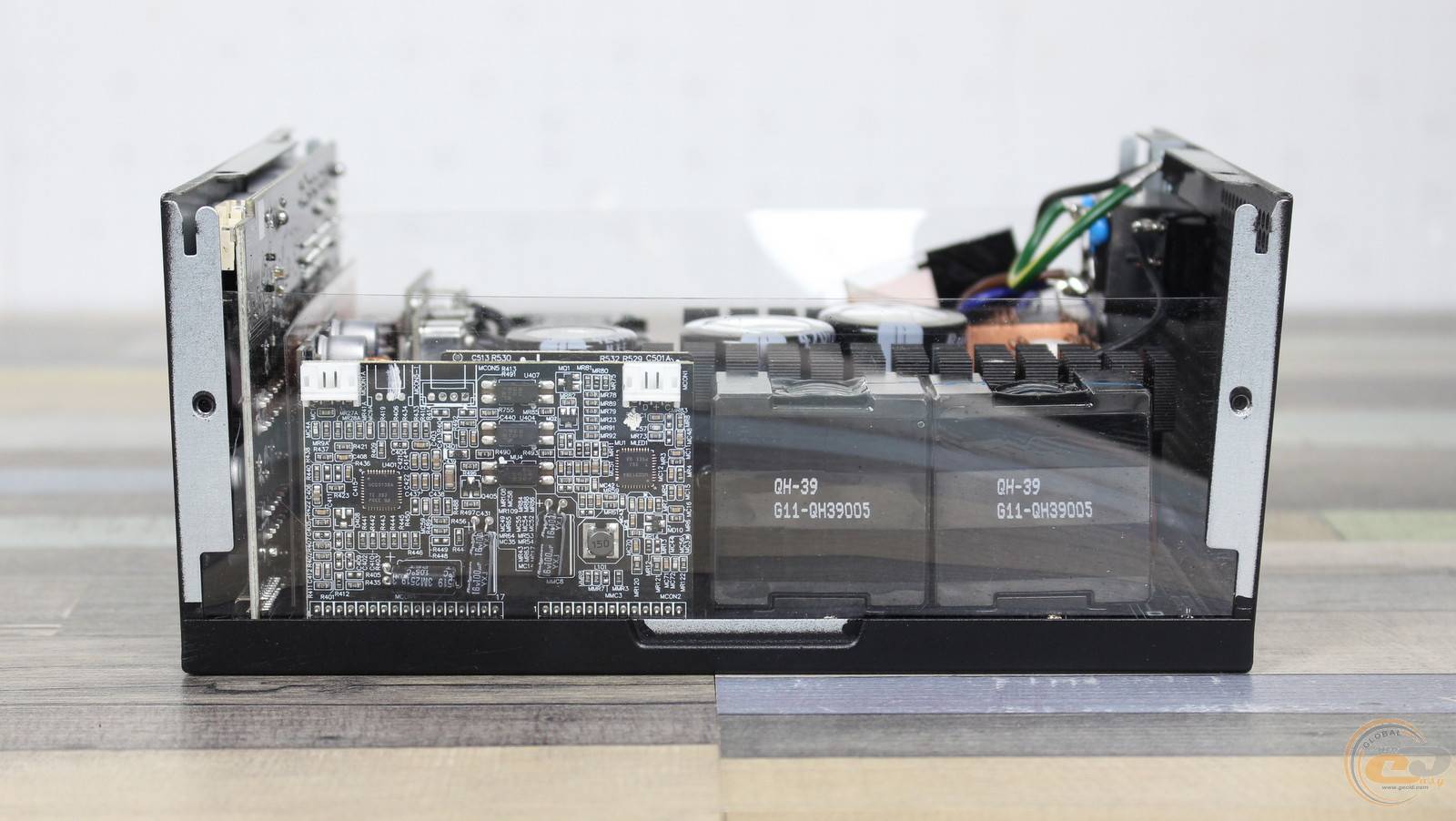

Далее расположены два трансформатора и пара вертикальных плат синхронного выпрямителя MSI MPG Ai1300TS PCIE5, где формируется напряжение +12В.

Производитель упоминает об использовании в блоке SiC MOSFET — полевых транзисторов из карбида кремния, отличающихся высокой эффективностью, способностью работать при больших напряжениях и температурах, а также меньшей потери энергии по сравнению с кремниевыми аналогами.

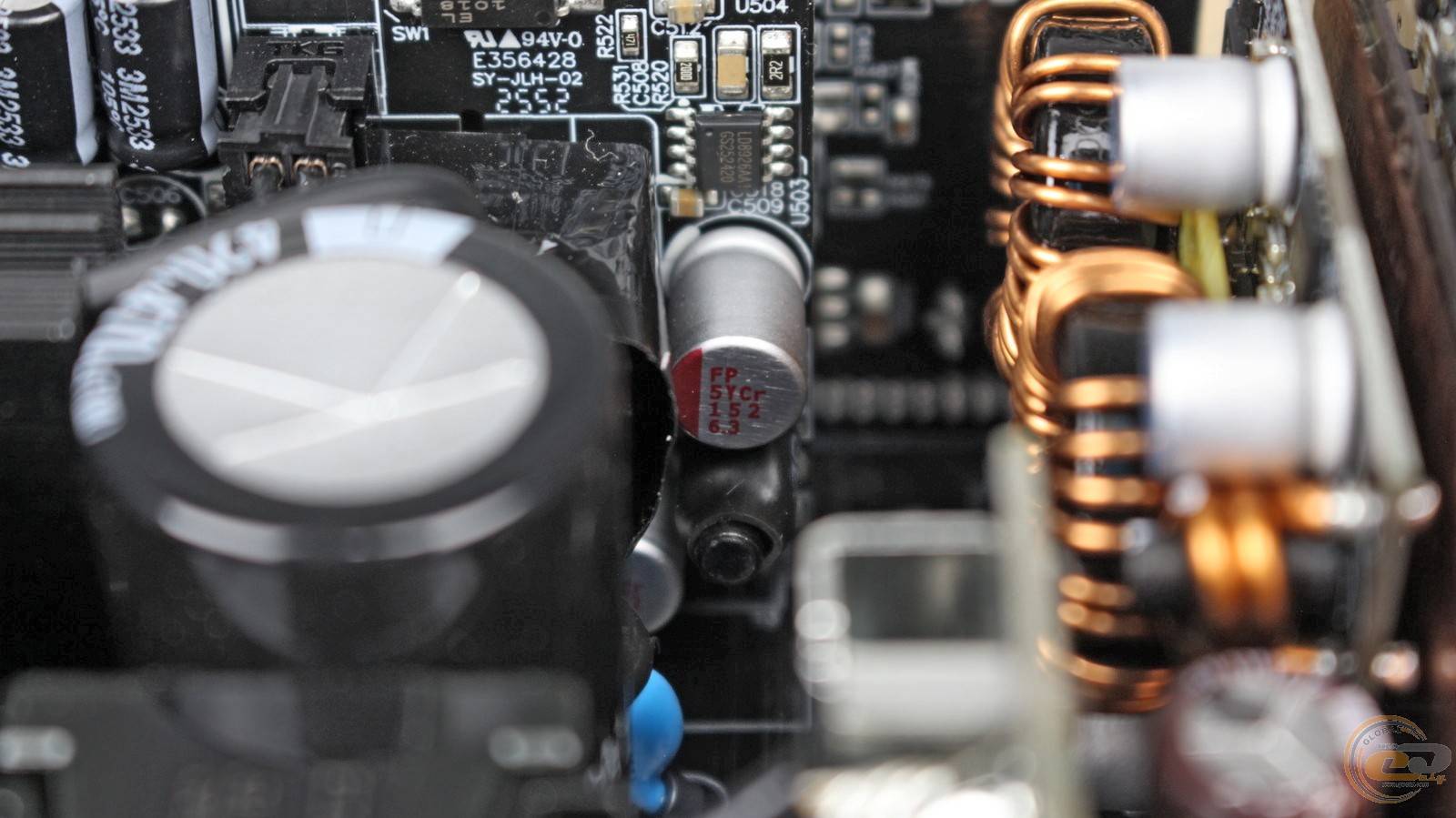

Рядом распаяны надежные твердотельные конденсаторы и японские высокотемпературные электролиты Nippon Chemi-Con.

Аналогичные элементы используются и в других узлах устройства. Неудивительно, что гарантия на устройство составляет целых 12 лет — за это время компьютер сменит несколько поколений процессоров и видеокарт.

Младшие каналы +3,3В и +5В образуются благодаря DC-DC-преобразователям, составляющие которых размещены на отдельной дочерней плате. Самая большая по размерам плата содержит конденсаторы узла фильтрации и выходные разъемы. Ток от основной PCB к ней передается по токопроводящим дорожкам, а не с помощью проводов, как это часто бывает в относительно недорогих устройствах.

Вдобавок блок питания получил полный набор защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков пусковых токов (SIP).

Кроме того, производитель упоминает о защите FAN SAFEGUARD, что определяет неисправность вентилятора и подает звуковой сигнал-предупреждение.

А еще одну важную защиту мы рассмотрим дальше — для ее реализации необходимо подключение блока питания с помощью разъема USB Type-C к внутренней USB-колодке. После этого открывается доступ к программным возможностям.

Программное обеспечение MSI Center

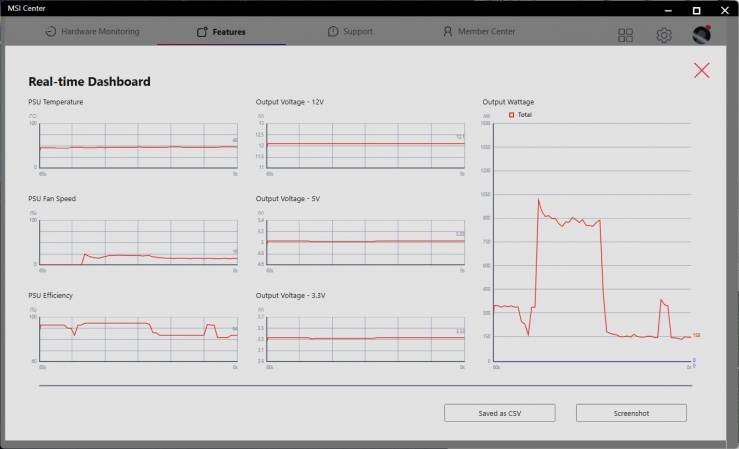

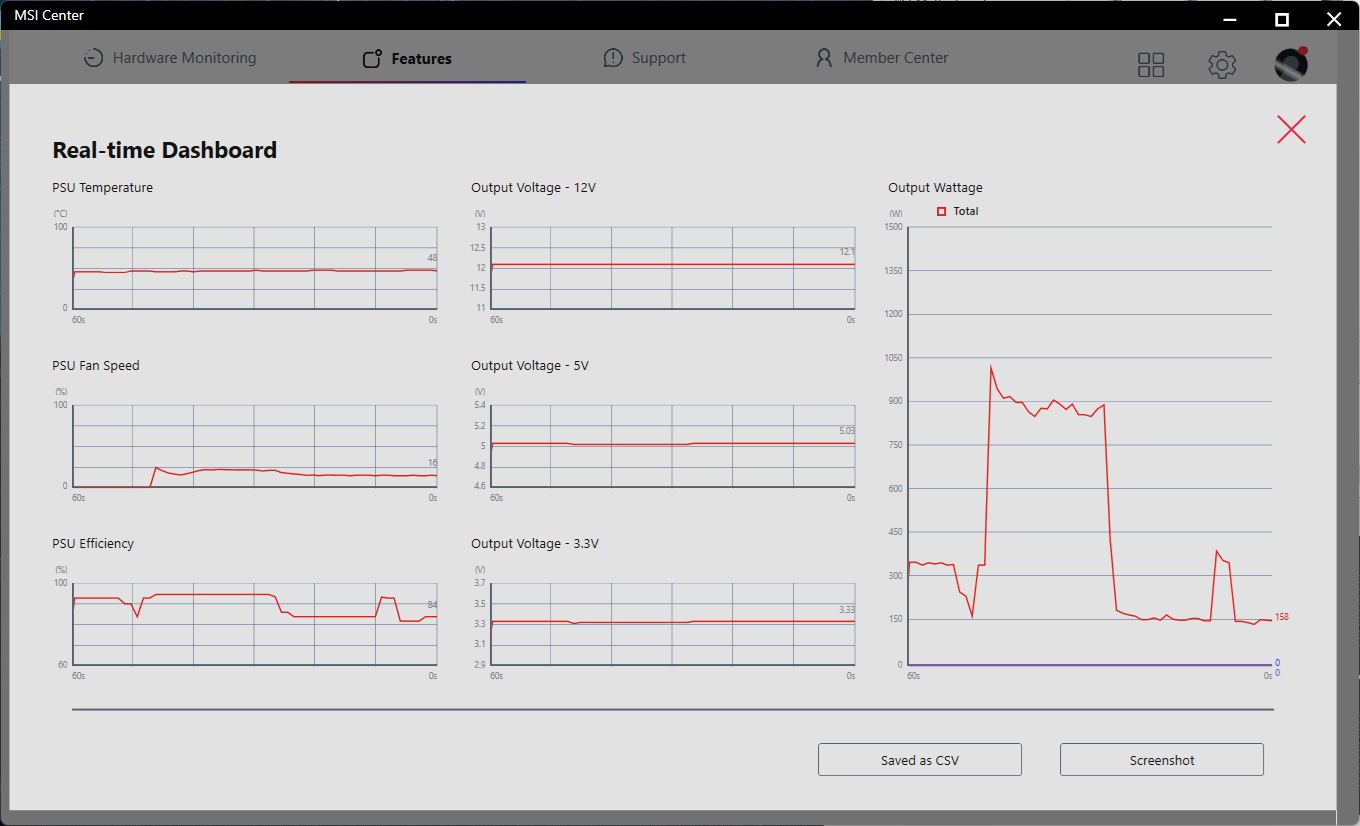

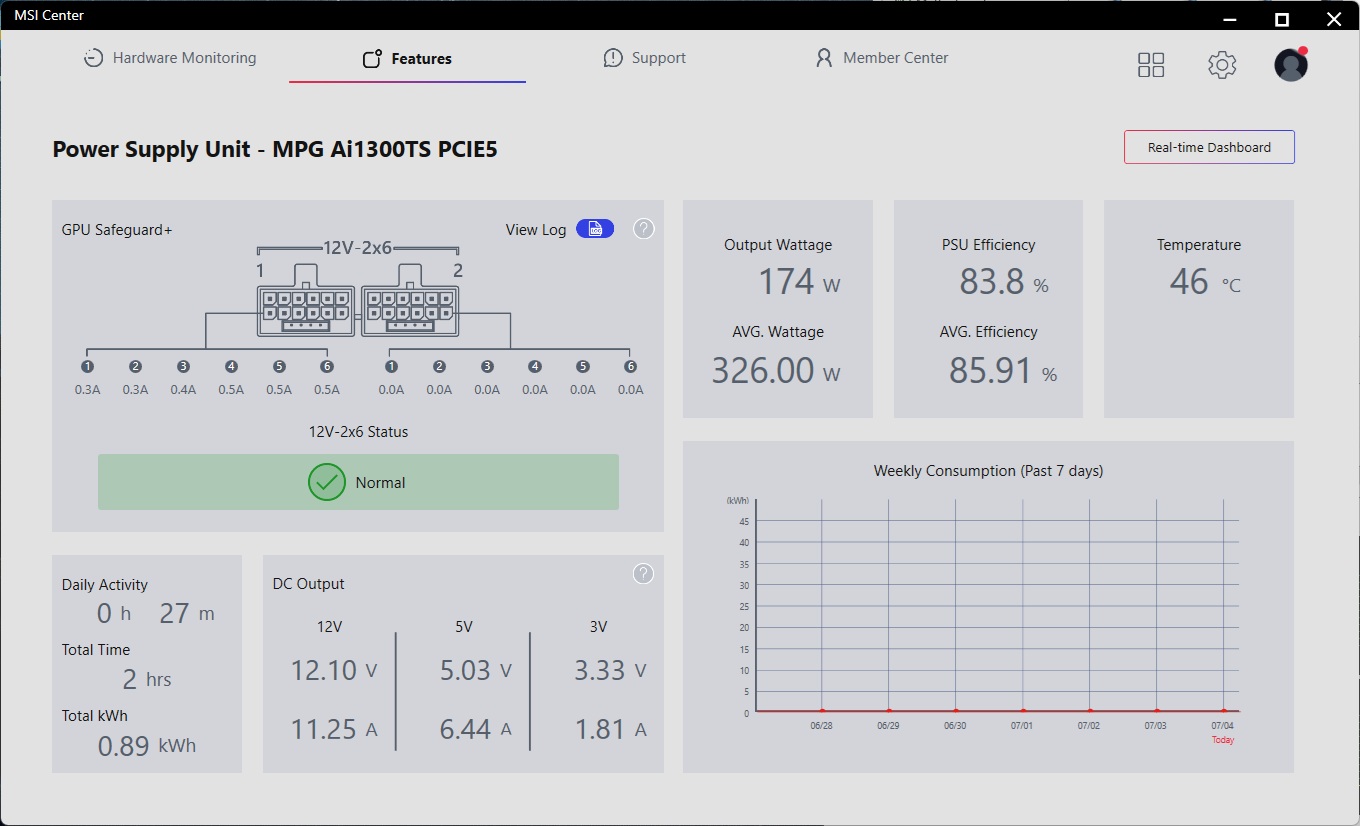

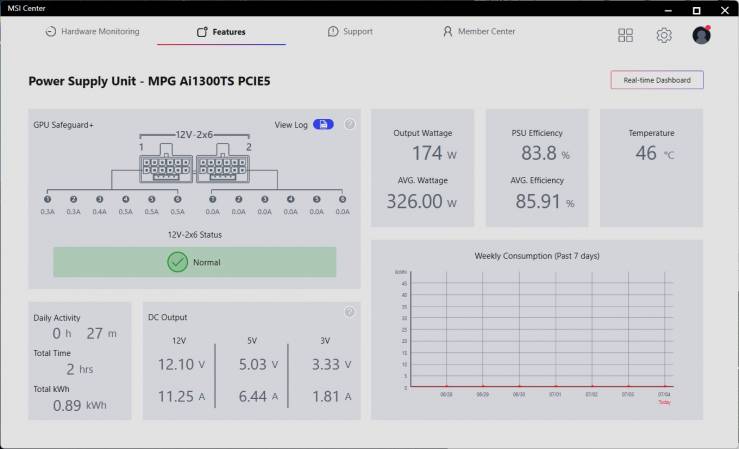

ПО MSI Center позволит мониторить ряд показателей: выходные напряжения и ток трех основных линий, температуру блока питания, КПД, выходную мощность и скорость вращения вентилятора. Кроме того, здесь ведется статистика дневной активности и энергопотребления системы, что позволяет посчитать затраты на электроэнергию. Также можно управлять режимом Zero Fan Mode и настраивать кривую работы вентилятора.

Впрочем, самой полезной опцией является GPU SAFEGUARD+. Она обеспечивает мониторинг тока на каждой линии +12В пары разъемов PCIe 5.1, что позволяет увидеть отклонения от нормы и получить уведомления о них. Это особенно важно для премиального блока, питающего далеко не бюджетные комплектующие.

Кроме того, данные можно выводить с помощью MSI Afterburner (версия 4.6.7 Beta 2) непосредственно во время игры и даже ограничивать энергопотребление видеокарты.

Тестирование

Кросс-нагрузочные характеристики

Переходим к тестированию. Согласно стандарту ATX12V допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала. Однако для канала +12В производитель заявляет еще более жесткий допуск — ±1%.

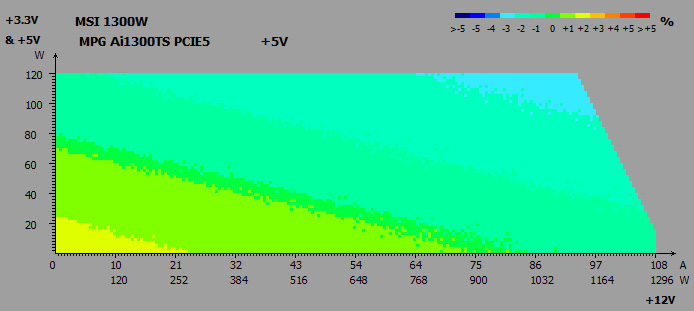

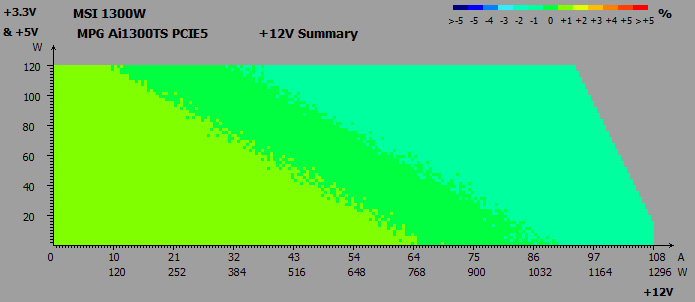

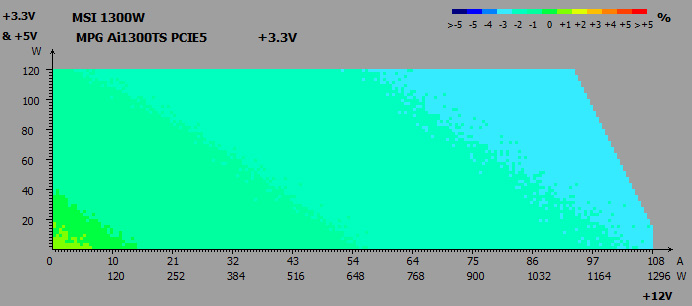

Во время кросс-нагрузочных тестов на основных линиях питания MSI MPG Ai1300TS PCIE5 были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до +1%;
• линия +5В: от –3% до +2%;
• линия +12В: от –1% до +1%.

Наиболее стабильной оказалась линия +12В, полностью соответствующая заявленным характеристикам. Но младшие каналы показали очень хорошие результаты.

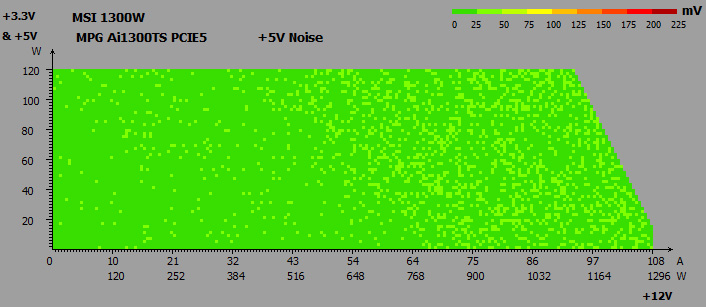

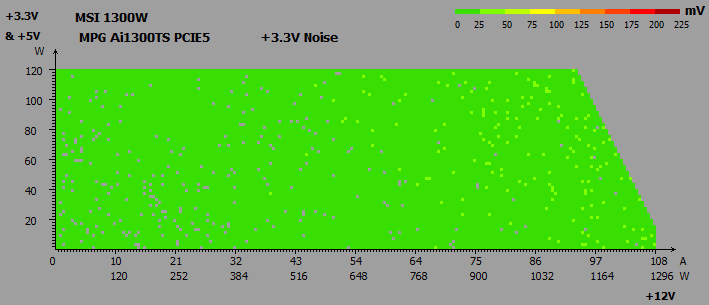

Шумы и пульсации

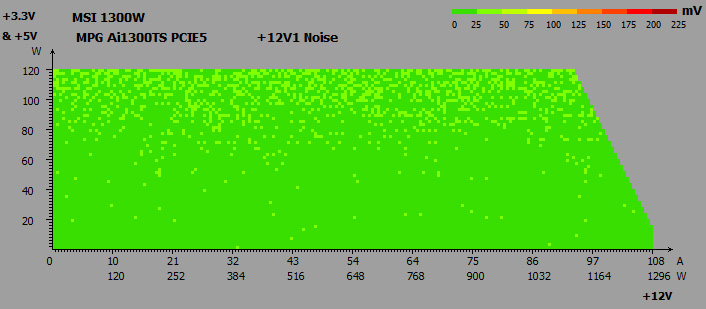

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Пульсации на всех трех линиях находились в пределах 50 мВ – это также отличный результат.

Дежурная линия питания +5VSB

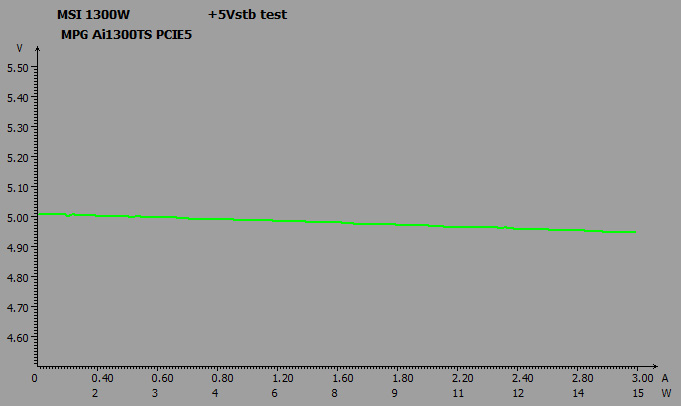

Да и отклонения от номинала напряжения дежурной линии питания небольшие – от 5,01 до 4,95 В, то есть от +0,2% до -1%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC работает очень хорошо. При 20% нагрузке (≈260 Вт) PF достигает 0,95, что соответствует требованиям сертификации 80 PLUS Titanium. Максимальное же значение – 0,99.

КПД

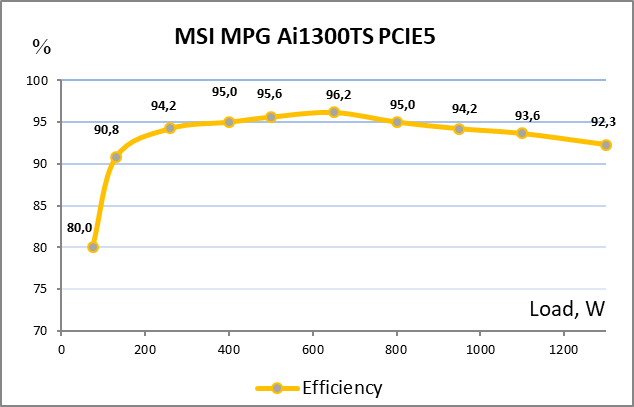

КПД блока соответствует сертификату 80 PLUS Titanium, который подтвердают наши тесты. Пиковое значение составляет 96,2%.

Кроме того, MSI MPG Ai1300TS PCIE5 получила сертификацию CYBENETICS Titanium. Она подтверждает КПД в пределах 91-93%, коэффициент мощности более 98% и очень низкое энергопотребление в режимах простоя и сна.

Система охлаждения и температурный режим

В гибридном режиме до нагрузки 500 Вт вентилятор не вращается. Далее он стартует при скромных 420 об/мин и до 900 Вт работает почти безшумно. В диапазоне до 1200 Вт уровень шума остается низким, и только при максимальной нагрузке он возрастает до ниже среднего.

За такую тихую работу блок получил сертификат CYBENETICS LAMBDA A+, указывающий на уровень шума в пределах от 15 до 20 дБА.

После 15-минутной 1000-ваттной нагрузки трансформаторы прогрелись до 77-79°C, а другие узлы - не более 67°C. Это отличные показатели, способствующие длительной эксплуатации. Температура в помещении при тестах составляла 29°C.

Практические испытания на реальной конфигурации

Проверка возможностей MSI MPG Ai1300TS PCIE5 выполнялась на следующей системе:

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X870E ACE MAX (AMD X870E, Socket AM5, DDR5, ATX)
Оперативная память	2×16 GB DDR5-6000 Kingston FURY DDR5 KF560C40BBAK2-32
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт) Palit GeForce RTX 3090 GamingPro (TDP ≈350 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (тест FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Напряжение оставило только положительные впечатления: отклонения от номинала не превышали 3%, а разница между Idle и Burn была менее 1%. Наиболее стабильной оказалась линия +12В, практически не изменявшаяся независимо от нагрузки.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок к перечисленному, MSI MPG Ai1300TS PCIE5 порадует своего владельца очень низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (5 Вт).

Итоги

Блок питания MSI MPG Ai1300TS PCIE5 сочетает в себе большую мощность 1300 Вт, сертификацию 80 PLUS Titanium с КПД до 96%, а также современную и качественную элементную базу от ведущих производителей.

Особого внимания заслуживает возможность мониторинга параметров питания в программном обеспечение MSI Center. Пользователь получает доступ к данным о напряжениях, токе, температуре, КПД и даже статистике энергопотребления системы. А опция GPU SAFEGUARD+ позволяет контролировать ток на каждом контакте +12В коннекторов PCIe 5.1 – а это критически важно для современных видеокарт с высоким энергопотреблением.

Что касается состояния выходных напряжений, уровня шума и нагрева, то все эти аспекты заслуживают высокой оценки. В гибридном режиме вентилятор до нагрузки 500 Вт вообще не вращается, а дальше работает почти бесшумно, что подтверждается сертификацией CYBENETICS LAMBDA A+. При этом даже после длительной перегрузки температура трансформаторов не превысила 79°C.

Вдобавок, производитель дает 12 лет гарантии, поэтому данный блок питания запросто переживет несколько поколений процессоров и видеокарт. Другая сторона медали — премиальные характеристики имеют свою цену, а именно около ₴18400 или $410. Впрочем, это лишь на ₴2000 дороже «платинового» MSI MEG Ai1300P PCIE5, уступающего функциональными возможностями, а также более громкого и горячего.

Итак, протестированный MSI MPG Ai1300TS PCIE5 можно рассматривать как инвестицию в стабильность, эффективность и спокойствие на долгие годы.

Достоинства:

• высокая мощность 1300 Вт;
• КПД до 96% (80 PLUS Titanium и CYBENETICS Titanium);
• полномостовая резонансная топология и DC-DC-преобразователи;
• хорошее состояние напряжений на основных линиях питания;
• очень малые отклонения канала +12В;
• отсутствие просадки напряжений при подключении к мощной конфигурации;
• наличие всех видов защиты и сигнализации о неисправности вентилятора FAN SAFEGUARD;
• возможность работы в широком диапазоне сетевого напряжения;
• использование высокотемпературных японских электролитических и полимерных конденсаторов;
• полностью модульные UL-сертифицированные кабели;
• наличие семи 6+2-контактных PCIe и двух 600-Вт PCIe 5.1 (12V-2×6);
• мониторинг ряда показателей БП в ПО MSI Center, в том числе тока на каждом контакте PCIe 5.1 (GPU SAFEGUARD+);
• 135-мм вентилятор на надежном и тихом FDB подшипнике;
• безшумная работа при нагрузке до 500 Вт и тихая до 1200 Вт (сертификат CYBENETICS A+, до 20 дБА);
• 12 лет гарантии.

Особенности:

• немалая стоимость - ₴18400 или $410;
• габариты 190 х 150 х 86 следует учесть при выборе корпуса.

Автор: Олесь Пахолок
