Обзор блока питания OCZ StealthXStream 600W

Первые ассоциации при упоминании компании OCZ приходятся на модули оперативной памяти, а потом уже вспоминаются процессорные кулера, блоки питания, флеш-накопители и даже ноутбуки. Таким образом, мы видим уже достаточно известный бренд, под именем которого распространяются сильно отличающиеся по своему характеру устройства. Причем вся продукция хотя и предназначается в той или иной степени для продвинутых пользователей, т.е. геймеров или оверклокеров, но, в то же время, обычно не выделяется своей стоимостью. И последнее не может не радовать. В этом же обзоре речь пойдет о блоке питания из серии StealthXStream, которая состоит из четырех моделей мощностью от 400 Вт до 700 Вт и в которой мы тоже попытались найти не очень хорошее, но интересное решение. Для тестов нам досталось решение мощностью 600 Вт, которое возможно заинтересует владельцев многовидеокартных систем.

OCZ StealthXStream 600W

Блок питания OCZ StealthXStream 600W имеет довольно стильную упаковку темно-синего цвета. На лицевой ее стороне отмечены 36 месяцев гарантии, а также перечислены основные достоинства, среди которых низкий уровень шума, активный модуль компенсации коэффициента мощности и электромагнитное экранирование корпуса.

OCZ StealthXStream 600W

С обратной стороны упаковки ничего удивительного - еще раз показан внешний вид OCZ StealthXStream 600W и расписаны его достоинства.

OCZ StealthXStream 600W

В комплект блока питания OCZ StealthXStream 600W входит: сетевой шнур питания, инструкция и четыре винта.

OCZ StealthXStream 600W

Блок питания OCZ StealthXStream 600W имеет привычные, достаточно компактные размеры 150х140х86 мм. Его корпус выполнен из стали черного цвета. Задняя панель выполнена в виде вентиляционной решетки с сотоподобными прорезями, которые создают наименьшее сопротивление воздушному потоку. Также, на задней панели находится кнопка подачи сетевого напряжения на блок питания.

Силовые элементы блока питания OCZ StealthXStream 600W охлаждаются воздушным потоком большого 120 мм вентилятора, который закрыт вентиляционной решеткой типа «гриль».

Спецификация OCZ StealthXStream 600W:

Торговая марка

OCZ

Модель

OCZ600SXS

Тип

ATX12V v2.2, EPS12V

Максимальная мощность, Вт

600

Мощность по каналу 12В, Вт

Н.д.

Линий +12V

4, «виртуальные»

Выходы

+3.3V – 36A,
+5V – 30A,
+12V1 – 18A,
+12V2 – 18A,
+12V3 – 18A,
+12V4 – 18A,
 -12V – 0.5A,
 +5VSB – 3A

PCI-E разъемов

6+2-контактный 1 шт.
6-контактный 1 шт.

SLI

нет

CrossFire

нет

Модульный

нет

КПД

80% @ 115 В (типичная нагрузка)
 83% @ 230 В (типичная нагрузка)

Сертифицирован 80 PLUS

Да

Коэффициент мощности (PF)

>0,99

Метод компенсации коэффициента мощности

Активный

MTBF

100 000 часов

Входное напряжение, В

100 - 240

Частота входного напряжения, Гц

47 - 63

Входной ток, А

10 - 5 А

Размеры вентилятора, мм

120x120x25

Уровень шума, дБ

-

Регулятор скорости вращения вентилятора

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, CB

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

150х140х86

Комплектация

Сетевой шнур, четыре винта, инструкция

Гарантия

3 года

Сайт производителя

http://www.ocztechnology.com/

OCZ StealthXStream 600W

OCZ StealthXStream 600W имеет достаточно большой набор кабелей. На корпус блока питания в месте вывода кабелей одето пластиковое кольцо, которое оберегает изоляцию от повреждения, к тому же на всех проводах имеется нейлоновая оплетка.

Сам блок питания OCZ StealthXStream 600W нам не представилось разобрать. Но внутри мы рассмотрели, что система охлаждения в нем не слишком эффективная – два плоских радиатора и один ребристый. Также получилось рассмотреть параметры конденсатора в цепи выпрямителя – 390 мкФ, 400 В и то, что транзисторы «посажены» на радиатор через термопрокладки.

OCZ StealthXStream 600W

Информация о разъемах и длине проводов блока питания OCZ StealthXStream 600W собрана в таблице:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания материнской платы

45

4+4-контактный разъем питания процессора

45

6+2-контактный и 6-контактный разъем PCIe

45

Три разъема для периферийных устройств PATA

45-65-80

Два разъема для периферийных устройств PATA и FDD

45-60-80(FDD)

Три разъема для устройств SATA

45-65-90

OCZ StealthXStream 600W

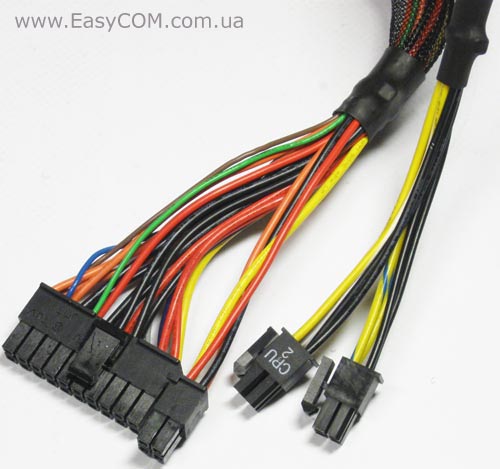

Основной разъем питания довольно непривычно представлен в разборной форме 20+4 контактных блока. Также разборным в виде 4+4 выполнен разъем для процессорного питания. Такой подход универсален и в первом случае позволит использовать БП для питания устаревших систем, а во втором – экономит провода.

OCZ StealthXStream 600W

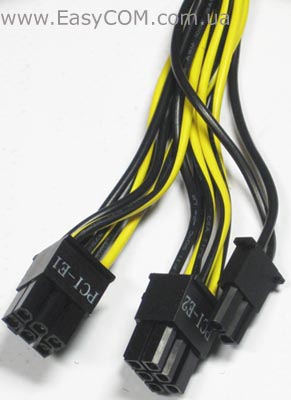

Для питания видеокарт у блока питания OCZ StealthXStream 600W есть два разъема, один 6-контактный, другой универсальный 6+2-контактный.

OCZ StealthXStream 600W

Судя по этикетке 600 Вт блок питания OCZ StealthXStream 600W имеет четыре «виртуальные» линии питания +12 В с нагрузочной способностью 18 А каждая. Часто интересующая пользователей характеристика источника питания – общая мощность канала +12 В, в спецификации и на этикетке не указывается. Нагрузка же на линии +5 В и +3,3 составляет 155 Вт, что вполне соответствует источникам с общей мощность в 600 Вт.

Также на этикетке блока питания можно найти интересную информацию о распределение «виртуальных» линий +12 В на разъемы. И здесь можно заметить, что, теоретически, распределение нагрузок выбрано не самое удачное, т.к. две линии «отданы» на нужды процессора, в то время как для дополнительного питания видеокарт только одна. Если посчитать, то мощность одной линии составляет до 216 Вт, чего должно быть достаточно для самого «прожорливого» процессора с учетом потерь в стабилизаторе питания. Поэтому с точки зрения пользователя желательно было бы увидеть у блока питания OCZ StealthXStream 600W еще два разъема питания PCIE, что позволило бы подключать сразу две мощные видеокарты, причем без всяких переходников.

Возвращаясь к надписям на этикетке блока питания OCZ StealthXStream 600W, по коду можно узнать, что он был собран на фабрике самой OCZ TECHNOLOGY (E243823).
