Обзор блока питания Seasonic FOCUS SPX-750: маленький флагман
29-01-2022
В 2018 году интернет-сообщество познакомилось с линейкой крохотных, но в то же время мощных SFX-блочков Seasonic SGX. Речь идет о «золотых» моделях мощностью 450, 500 и 650 Вт с 10-летней гарантией. Правда, размеры их были чуть больше решений привычного формата SFX – 125 х 125 х 63,5 мм (принято обозначать как SFX-L), что объясняется применением 120-мм вентиляторов.
Однако даже небольшое увеличение габаритов уже сказывается на совместимости с мини-корпусами и другими внутренними компонентами компактных систем. Поэтому неудивительно, что в 2021 году свет увидела обновленная линейка Seasonic SGX (2021). Ее представители получили уже привычные для SFX-устройств размеры 100 х 125 х 63,5 мм. При этом возросла их мощность — теперь это 550, 650 и 750 Вт. И, что также приятно, в добавок появилась еще более энергоэффективная линейка Seasonic SPX (2021) с «платиновым» сертификатом и двумя вариантами на выбор: 650- и 750-ваттным.

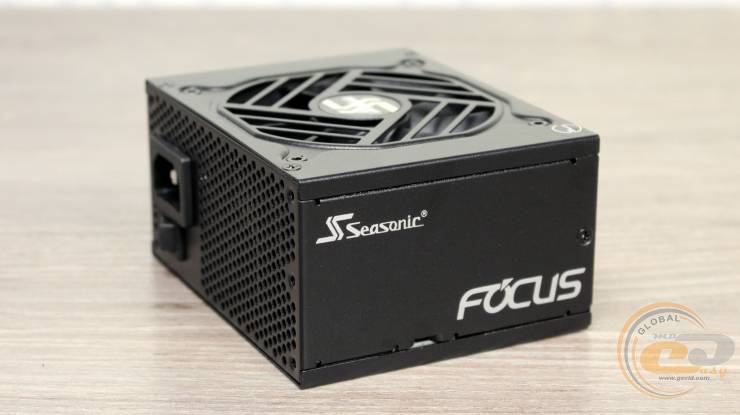

У нас на тестировании как раз последний – топовый Seasonic FOCUS SPX-750 мощностью 750 Вт, самый настоящий «маленький флагман». Давайте же узнаем, чем еще сможет похвастать столь компактное устройство.
Спецификация
Модель |
Seasonic FOCUS SPX-750 (Y7751PXSFS) |
Тип |
ATX12V / SFX12V |
Номинальная мощность, Вт |
750 |
Мощность по каналу 12В, Вт |
744 |
Мощность линий +3,3В и +5В, Вт |
130 |
Количество линий +12В |
1 |
Максимальный выходной ток канала +3,3В, А |
20 |
Максимальный выходной ток канала +5В, А |
20 |
Максимальный выходной ток канала +12В, А |
62 |
Максимальный выходной ток канала -12В, А |
0,3 |
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А |
3 |
Входное напряжение, В |
100 − 240 |
Частота, Гц |
50 − 60 |
Входной ток, А |
5 – 10 |
КПД, % |
≤94 |
Сертифицирован 80 PLUS |
Platinum |
Метод компенсации коэффициента мощности |
Активный |
Коэффициент мощности (PF), % |
96 |
PCIe-разъемов |
4 (6+2-контактные) |
Модульный |
Да |
Размеры вентилятора, мм |
92 х 92 х 15 |
Тип подшипника вентилятора |
FDB |
Время наработки на отказ вертушки (MTBF), часов |
50 000 |
Защиты |
OPP, OVP, UVP, OCP, OTP, SCP |
Размеры источника, мм |
100 х 125 х 63,5 |
Гарантия, лет |
10 |
Время наработки на отказ БП (MTBF), часов |
100 000 |
Сайт производителя |
|
Страница линейки |
Упаковка и комплект поставки
Пока коробка в фирменных цветах добралась к нам, ее уже успели чуток примять. Но это не мешает ей сообщить основные преимущества (коих здесь немало) и технические характеристики устройства. Знание английского категорически приветствуется. Из главного же выделили сертификат 80 PLUS Platinum и 10 лет гарантии – а ведь это уже говорит о многом.
Благо, во время эпопеи с доставкой сам источник и его комплектующие не пострадали. Хотя смягчающих вставок со всех сторон, как это было в случае с ATX-моделями линейки Focus, здесь не оказалось.

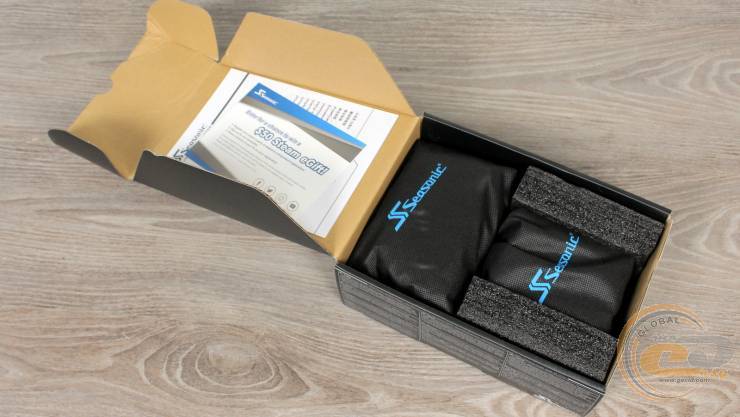

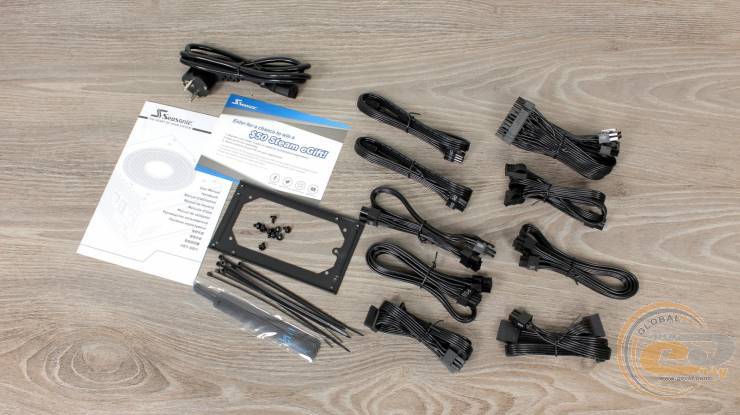

В комплекте имеем много полезного:
- чехлы для хранения источника и проводов;
- отстегивающиеся кабели;
- сетевой шнур питания;
- крепежные винты;
- набор многоразовых и одноразовых стяжек;
- бумажную документацию;
- рамку для установки устройства в ATX-корпус.
Внешний вид

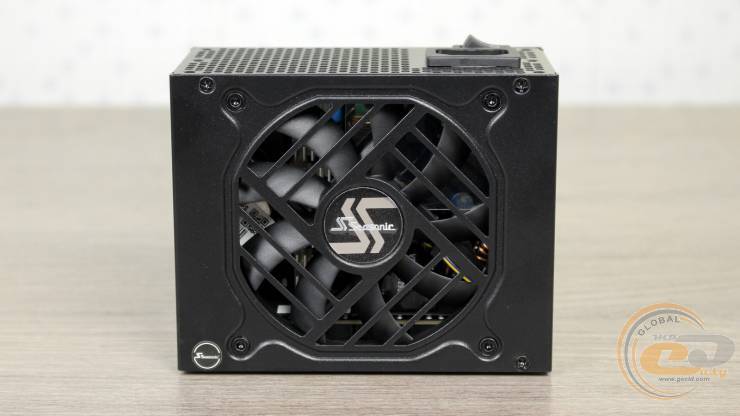

По сравнению с полноразмерными Seasonic FOCUS изменений немало. Место решетки типа гриль заняли диагональные вырезы в самой металлической панели. Вентилятор под ними имеет диаметр 92 мм – максимально допустимый для данного форм-фактора. Сам корпус также заметно «похудел» – все же SFX-устройства (100 х 125 х 63,5 мм) по объему вдвое меньше самых скромных ATX-решений (140 х 150 х 86 мм). Некую узнаваемость обеспечивает характерный для Seasonic FOCUS логотип.

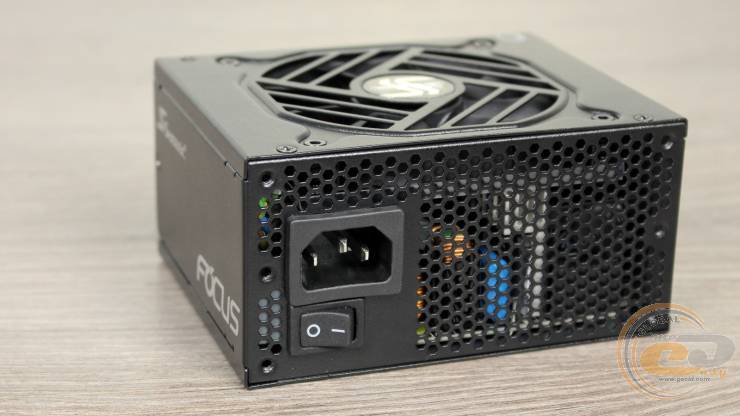

Тыльная панель – привычнее некуда: перфорация в виде сот здесь «дружит» с входным разъемом и выключателем. А вот кнопки включения гибридного режима работы вертушки (которая есть в ATX-версиях) здесь нет, хотя такой режим имеется.

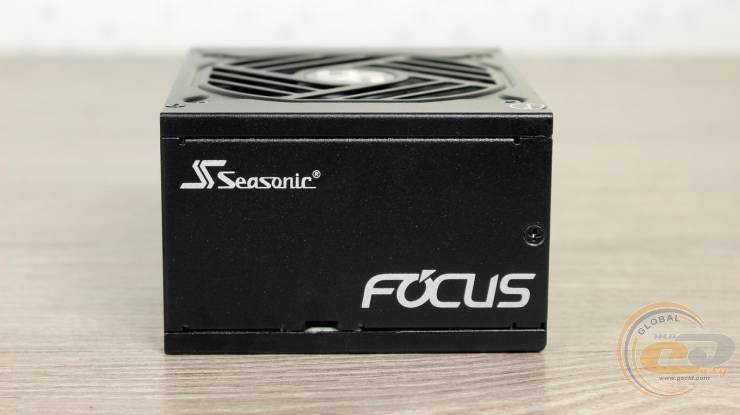

Боковые панели не дадут забыть, к какой линейке принадлежит данный БП.

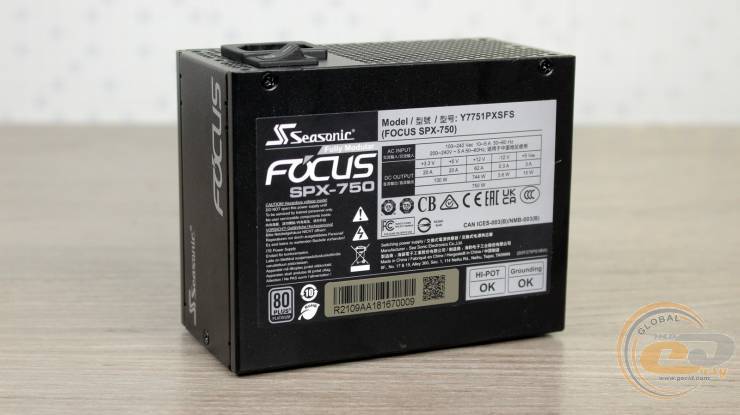

Поможет в этом и главная наклейка. Она сообщает, что выходные показатели близки к 750-ваттному «платиновому» ATX-источнику Seasonic Focus PX-750. Так, одна 12-вольтная линия имеет мощность 99,2% от номинала – отличный показатель, учитывая ее востребованность. А вот на младшие каналы +3,3В и +5В выделено даже больше – 130 вместо 100 Вт. Хотя по-отдельности имеем те же 20 А на каждый.

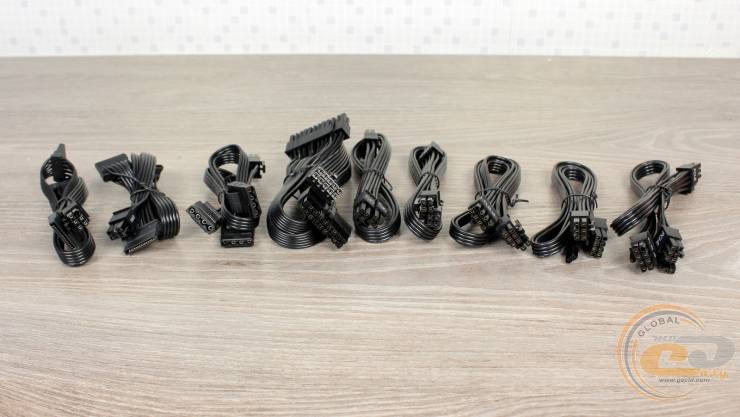

Все кабели у Seasonic FOCUS SPX-750 выполнены в виде полностью модульных, удобных и гибких шлейфов разного диаметра. Более нагруженные провода набраны с запасом и имеют калибр 16 AWG, остальные же – привычный 18 AWG.

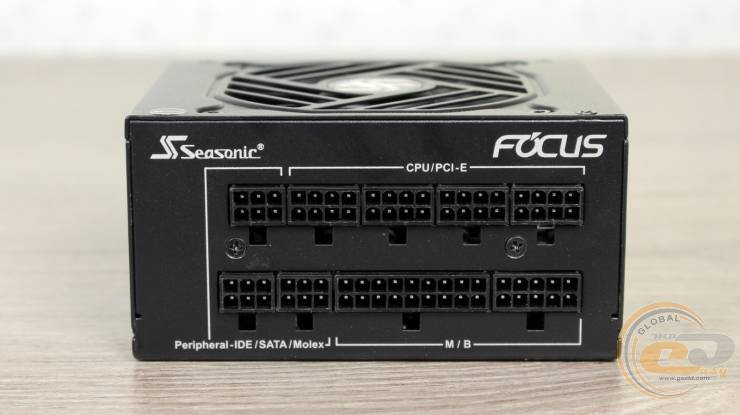

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку любых платформ. Для питания графической подсистемы предусмотрено четыре 6+2-контактных PCIe на трех проводах. Периферийные коннекторы также на трех проводах позволят подсоединить до шести устройств SATA и до трех PATA. Для компактного ПК такого количества разъемов будет более чем достаточно.
Полная конфигурация системы кабелей выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов до разъема (разъемов), см |
Калибр применяемых проводов |
20+4-контактный ATX |
1 |
36 |
18+16 AWG |
4+4-контактный ATX12V |
2 |
40 |
16 AWG |
два 6+2-контактных PCIe |
1 |
40-50 |
18+16 AWG |
6+2-контактный PCIe |
2 |
50 |
18+16 AWG |
три SATA |
2 |
30-50-60 |
18 AWG |
три PATA (Molex) |
1 |
35-45-65 |
18 AWG |
Подписи возле разъемов помогут справиться с подключением даже новичку. Тем более что форма отверстий не позволит ошибиться.
Внутреннее устройство

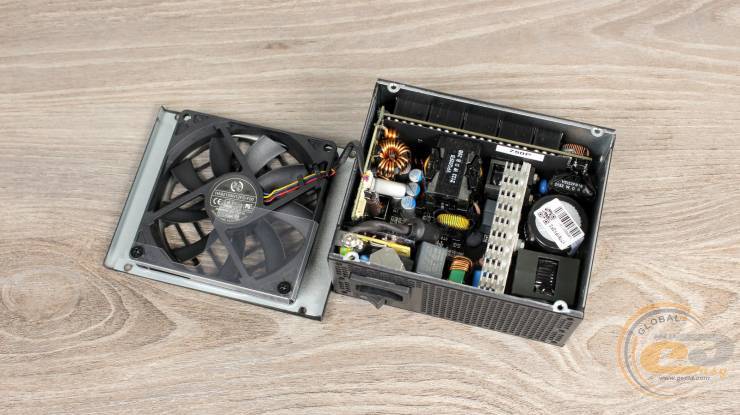

Да, внешне все красиво, а что нас ждет внутри?

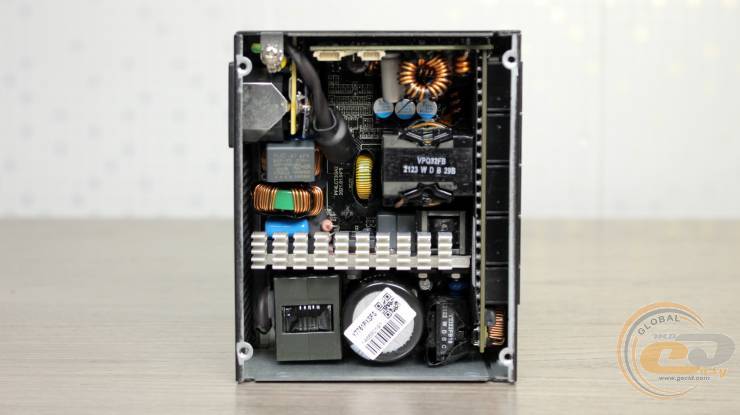

Радиатор здесь один, и его делят между собой диодная сборка, силовые элементы узла APFC и транзисторы в первичной цепи. Поэтому неудивительно, что гребешок имеет немалые размеры. Тем более что при невысокой нагрузке блочек и вовсе охлаждается пассивно. Поэтому при включении слышно клацанье реле – сигнализация о том, что устройство уже работает.
Напомним, что по возможности блок питания лучше всего устанавливать вертушкой вверх. В таком случае нагретый воздух будет выводиться через перфорацию даже без участия пропеллера, а система охлаждения сможет работать в пассивном режиме при больших нагрузках.

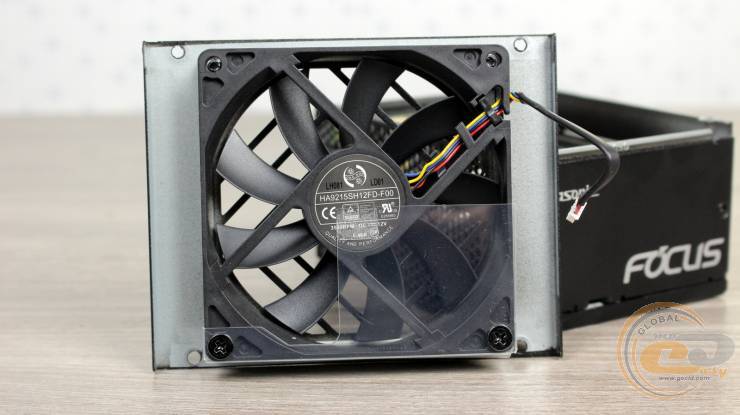

Вентилятор HONG HUA HA9215SH12FD-F00 диаметром 92 мм мы уже встречали ранее в другом мощном SFX-источнике. Правда, здесь он потребляет чуточку больше – до 5,52 Вт (12 В при 0,46 А), подключаясь через съемный четырехконтактный коннектор. Вертушка способна разогнаться аж до 3500 об/мин, а надежду на долгую службу вселяет применение внутри гидродинамического подшипника (FDB).

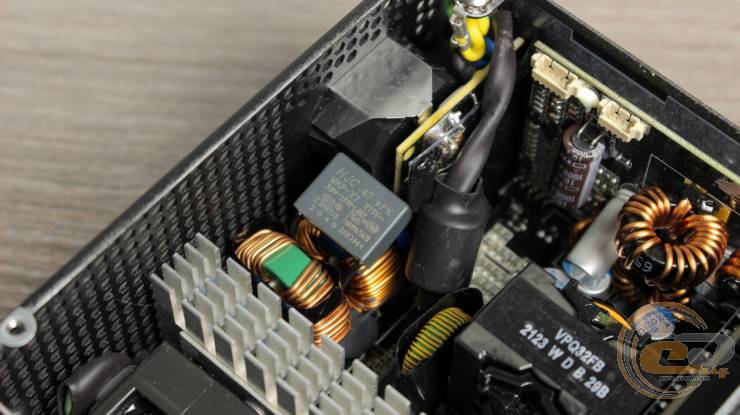

Теперь рассмотрим схемотехнику настолько подробно, несколько позволят компактные размеры устройства. Входной EMI-фильтр Seasonic FOCUS SPX-750 радует наличием набора X- и Y-конденсаторов, пары дросселей, варистора и даже термистора. О качестве напряжения здесь явно позаботились, как и о защитах от скачков напряжения и высоких пусковых токов.
Далее на радиаторе нашлось место для диодной сборки и крупного дросселя APFC в корпусе, который сотрудничает с набором силовых элементов.
Стоящий рядом входной конденсатор Rubycon японского производства принадлежит к высокотемпературной серии (до 105°C). Емкость в 440 мкФ является хорошей для 750-ваттника, а вот запаса по напряжению нет (220V).
В основе Seasonic FOCUS SPX-750 лежит эффективная резонансная полумостовая схема (half bridge). Ее ключами выступают два полевых транзистора на все том же общем радиаторе.

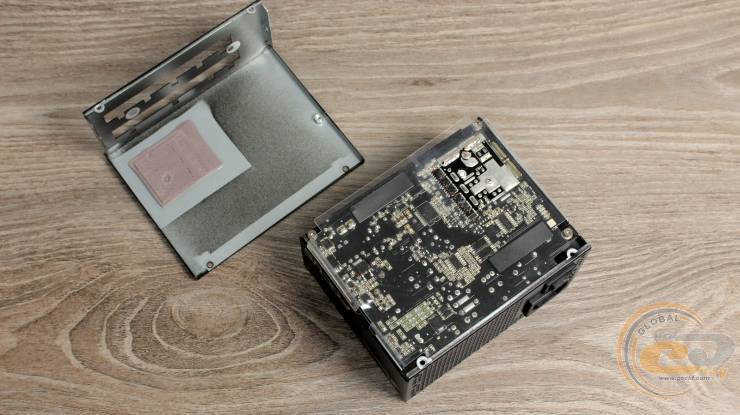

Силовые элементы синхронного выпрямителя, обеспечивающие напряжение +12В, распаяны с обратной стороны платы. А вот их охладителем выступает сам корпус источника, с которым они контактируют через термопрокладку. Остальная же часть платы заботливо изолирована от корпуса прозрачной пластиной.
