Обзор и тестирование блока питания Seasonic S12II-350 Bronze

Когда собирают конфигурацию будущего ПК, очень часто в качестве блока питания рассматривают модели мощностью 500 Вт и выше. Хотя, как показывают замеры энергопотребления, которые мы регулярно проводим во время тестирования видеокарт и процессоров, в большинстве случаев можно обойтись куда менее производительными решениями. Особенно это актуально для систем начального и среднего уровней. Например, ПК на основе связки AMD FX-6350 + AMD Radeon R7 370 будет потреблять максимум 300 Вт. Мы специально выбрали не самые энергоэффективные компоненты, чтобы продемонстрировать реальную зависимость между уровнем комплектующих и нагрузкой, которую они создают на блок питания. Иными словами, нет смысла гнаться за максимальной мощностью. Лучше купить менее производительное решение, но более качественное, или же сэкономленные деньги вложить в другие компоненты ПК.

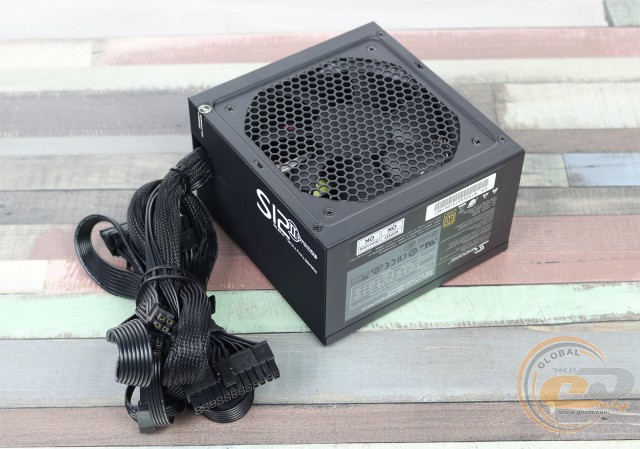

Seasonic S12II-350 Bronze (SSR-350ST)

Правда, многие производители источников питания и сами идут на поводу маркетологов, сворачивая выпуск маломощных моделей. Если взглянуть на сегмент 250 – 400 Вт, то львиная доля представленной там продукции будет принадлежать компаниям с сомнительной репутацией, а решений от именитых брендов окажется не так уж и много. Но все же они есть. Например, модель Seasonic S12II-350 Bronze (Seasonic SSR-350ST) мощностью 350 Вт и ценником порядка $45.

Спецификация:

Модель

Seasonic S12II-350 Bronze

(Seasonic SSR-350ST)

Тип

ATX12V

Номинальная мощность, Вт

350

Мощность по каналу 12В, Вт

324

Мощность линий +3,3В и +5В, Вт

82

Количество линий +12В

1

Выходы, А

+3,3В

12

+5В

16

+12В

27

-12В

0,3

+5Vsb (дежурная линия питания)

2

Входное напряжение питания, В

100 − 240

Частота, Гц

50 – 60

Входной ток, А

3 – 6

КПД, %

85

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Выведены напрямую из корпуса блока питания

Количество разъемов PCIe

1 (6+2-контактный)

Система охлаждения

Seasonic S2FC на основе 120-мм вентилятора

Защиты

OVP, UVP, OPP, SCP

Размеры, мм

140 х 150 х 86

Гарантия, лет

3

Сайт производителя

Sea Sonic Electronics

Страница продукта

Seasonic S12II-350 Bronze

Упаковка и комплект поставки

Seasonic S12II-350 Bronze (SSR-350ST) Seasonic S12II-350 Bronze (SSR-350ST)

Блок питания Seasonic S12II-350 Bronze поставляется в картонной упаковке, оформленной в традиционных цветах серии Seasonic S12II Bronze. Как всегда, коробка отличается хорошей полиграфией и информативностью.

Seasonic S12II-350 Bronze (SSR-350ST)

Внутри нее мы обнаружили стандартный набор любого источника питания (сетевой шнур питания, инструкция и комплект винтов), а также несколько бонусов в виде переходника с разъема PATA на два FDD и наклейку с фирменным логотипом.

Внешний вид

Seasonic S12II-350 Bronze (SSR-350ST) Seasonic S12II-350 Bronze (SSR-350ST)

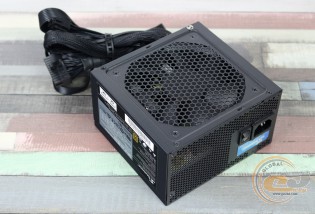

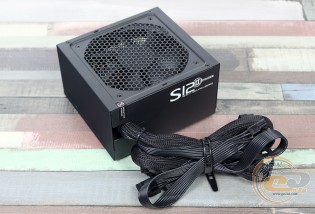

Модель Seasonic S12II-350 Bronze имеет традиционную для ATX-решений конфигурацию корпуса: вентиляционные отверстия расположены на верхней и лицевой панелях, остальные же сделаны сплошными. Как и у всех недорогих моделей, кабели выведены напрямую из блока питания, но при этом сделаны в виде шлейфов. Такой вариант является более удобным при сборке системы, особенно если есть возможность спрятать провода за поддоном компьютерного корпуса.

Seasonic S12II-350 Bronze (SSR-350ST)

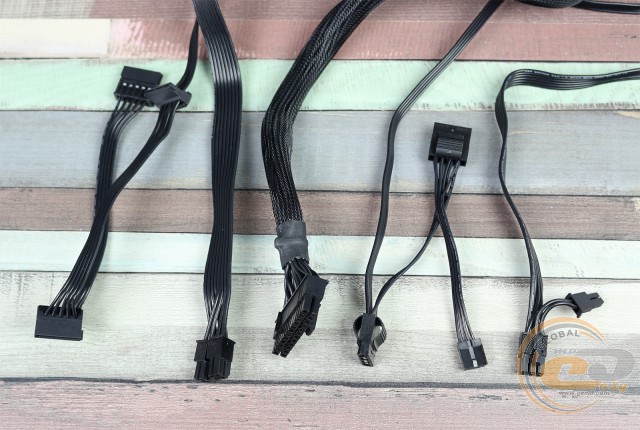

На наш взгляд, количества доступных разъемов вполне достаточно для сборки ПК начального или среднего уровня. Отметим наличие 6+2-контактного коннектора, который не часто можно встретить у 350-ваттных решений.

Полная конфигурация выходных кабелей подана в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V

1

55

6+2-контактный разъем PCIe

1

55

два разъема PATA

1

55-65

три разъема SATA

1

25-40-55

переходник PATA – два FDD

1

10

Внутреннее устройство

Seasonic S12II-350 Bronze (SSR-350ST)

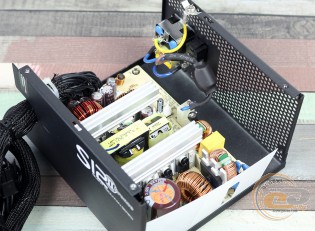

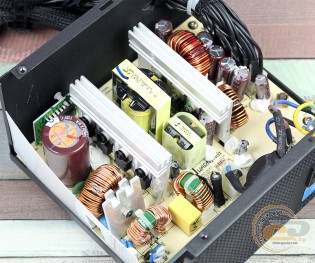

В основе Seasonic SSR-350ST лежит новая бюджетная платформа Seasonic ST, тогда как остальные представители серии Seasonic S12II Bronze построены по схемотехнике Seasonic GB. Забегая вперед, скажем, что в принципиальном плане они мало чем отличаются друг от друга: в обоих случаях в качестве главного преобразователя используется однотактный прямоходовой конвертер, а выпрямление напряжений осуществляется с помощью диодных сборок. Небольшие изменения были обнаружены лишь в конструкции входного фильтра и низковольтной части. По крайней мере, это то, что сразу бросилось в глаза.

Seasonic S12II-350 Bronze (SSR-350ST) Seasonic S12II-350 Bronze (SSR-350ST)

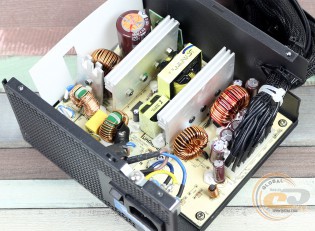

Тестируемая модель хоть и принадлежит к блокам питания для массового пользователя, однако здесь не чувствуется той тотальной экономии, которая характерна для большинства ее конкурентов. В частности, на входе расположен полноценный фильтр электромагнитных помех; выпрямительный мост оборудован отдельным радиатором; в состав схемы включен активный модуль коррекции коэффициента мощности (APFC).

Более того, все конденсаторы, установленные в блоке питания, имеют исключительно японские корни (в производителях числится авторитетная компания Nippon Chemi-Con) и принадлежат к высокотемпературным сериям (до 105°С). Соответственно, к их качеству не может быть никаких вопросов.

Seasonic S12II-350 Bronze (SSR-350ST) Seasonic S12II-350 Bronze (SSR-350ST)

Пассивная часть системы охлаждения Seasonic SSR-350ST состоит из упомянутого выше охладителя диодного моста и двух массивных алюминиевых радиаторов. На первом закреплены ключи главного преобразователя и модуля APFC, а на втором – диодные сборки, с помощью которых формируются основные номиналы напряжений. Для обдува используется 120-мм вентилятор Hong Hua HA1225M12F-Z мощностью 5,4 Вт, основанный на гидродинамическом подшипнике (FDB).

Seasonic S12II-350 Bronze (SSR-350ST) Seasonic S12II-350 Bronze (SSR-350ST)

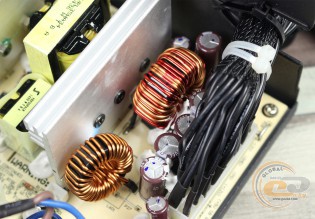

Главные изменения в низковольтной части коснулись линии +12В. На платформе Seasonic GB она разделена на две виртуальные, в то время как здесь используется один мощный канал. Такой вариант является более предпочтительным, поскольку в современных ПК основная нагрузка ложится именно на линию +12В. Стабилизация напряжений выполнена по групповому принципу. Перечень защит представлен следующими типами:

  • от повышенного выходного напряжения (OVP);
  • от пониженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP).
