Обзор и тестирование блока питания Seasonic SSP-350GT
02-07-2016
В обзоре 550-Вт блока питания Seasonic SSP-550RT один из читателей предположил, что даже младшего решения из линейки Seasonic SSP будет достаточно для многих систем с дискретной видеокартой. Действительно, акцент производителей CPU и GPU на все большей энергоэффективности данных компонентов позволяет без особых трудностей собрать довольно мощный компьютер для Full HD-гейминга, который будет потреблять около 200 Вт (например, связка Intel Core i3-6100 и NVIDIA GeForce GTX 950). В таком случае качественного 350-Вт источника хватит с головой, что подтвердило тестирование «бронзовой» модели Seasonic S12II-350 Bronze.
Теперь у нас появилась возможность исследовать и самое доступное 350-Вт «золотое» решение в ассортименте производителя, которым является Seasonic SSP-350GT. Давайте узнаем, что же представляет собой данное устройство и в чем заключаются его отличия от более мощных собратьев по линейке.
Спецификация:
Модель |
Seasonic SSP-350 GT |
|
Тип |
ATX12V 2.3 |
|
Номинальная мощность, Вт |
350 |
|
Мощность по каналу 12В, Вт |
348 |
|
Мощность линий +3,3В и +5В, Вт |
80 |
|
Количество линий +12В |
2 |
|
Выходы, А |
+3,3В |
12 |
+5В |
16 |
|
+12В1 |
18 |
|
+12В2 |
18 |
|
-12В |
0,3 |
|
+5Vsb (дежурная линия питания) |
2 |
|
Входное напряжение, В |
100 − 240 |
|
Частота, Гц |
50 − 60 |
|
Входной ток, А |
2,5 – 5 |
|
КПД, % |
> 88 |
|
Сертифицирован 80 PLUS |
Gold |
|
Метод компенсации коэффициента мощности |
Активный |
|
Коэффициент мощности (PF), % |
99 |
|
PCIe-разъемов |
Нет |
|
Модульный |
Нет |
|
Размеры вентилятора, мм |
120 х 120 х 25 |
|
Регулятор скорости вращения вентилятора |
Есть (S2FC) |
|
Уровень шума, дБ |
38,5 |
|
Защиты |
OVP, OPP, SCP |
|
Размеры, мм |
140 х 150 х 86 |
|
Сайт производителя |

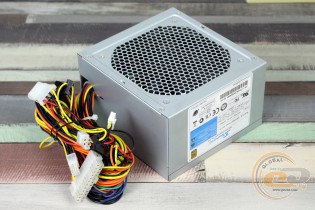

Внешний вид

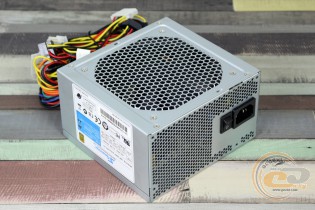

Линейка блоков питания Seasonic SSP ориентирована в первую очередь на сборщиков ПК, поэтому какие-либо дополнительные компоненты в комплекте с ними попросту отсутствуют. Внешняя простота характерна как для корпуса, так и для системы кабелей. Покраска представлена только слоем серой грунтовки, а проводники имеют обычное круглое сечение. Размеры новинки типичны для ATX-решений и равны 140 х 150 х 86 мм.

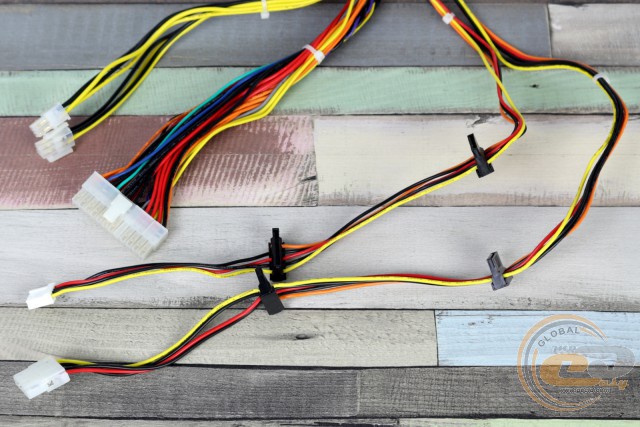

При взгляде на конфигурацию кабелей в глаза бросается отсутствие 6-контактного коннектора для подключения видеокарты. Также здесь имеется всего один интерфейс PATA, поэтому в случае необходимости позаботьтесь о наличии переходника PATA↔PCIe. Еще один важный момент, на который следует обратить внимание, – это длина главных кабелей питания ATX и ATX12V, равная 35 см. При нижнем размещении блока питания данного значения может оказаться недостаточно для подключения к системной плате.
Кроме вышеперечисленных разъемов, здесь присутствуют также четыре SATA для подсоединения накопителей и один FDD. Полная конфигурация системы кабелей выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов до разъема (разъемов), см |
Кабели, выведенные напрямую из блока питания |
||
20+4-контактный разъем питания ATX |
1 |
35 |
4+4-контактный разъем питания ATX12V |
1 |
35 |
два разъема SATA + один PATA |
1 |
50-60-75 |
два разъема SATA + один FDD |
1 |
35-50-60 |

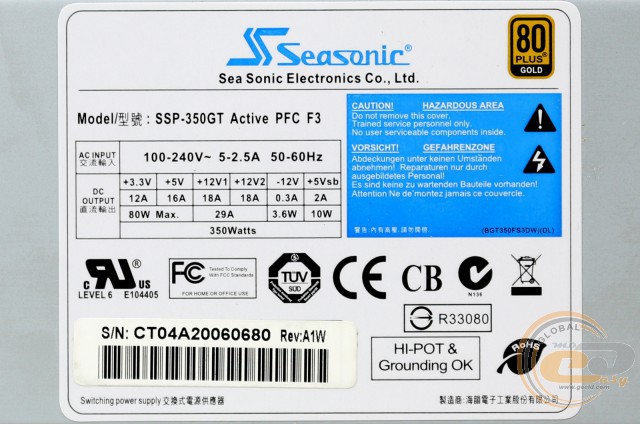

Этикетка на боковине устройства предоставляет самые важные сведения о его возможностях. Номинальная мощность блока питания равна 350 Вт, при этом канал +12В разделен на две 18-амперные линии и рассчитан на очень большую нагрузку − 348 Вт. Линии +3,3В и +5В имеют максимальную суммарную мощность 80 Вт и способны выдержать нагрузку по 12 и 16 А соответственно. Здесь 350-Вт решение несколько уступает показателям более мощных моделей линейки Seasonic SSP, которые способны обеспечить до 20 А на каждой из них.
Модель Seasonic SSP-350GT соответствует стандарту 80 PLUS Gold, о чем гласит золотистый логотип. Согласно его требованиям, КПД блока питания при нагрузках 20%, 50% и 100% от номинальной мощности не должен опускаться ниже 88%, 92% и 88% соответственно (для напряжения питания 230 В). Этот момент мы традиционно проверим во время тестирования. Также отметим широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.
Внутреннее устройство

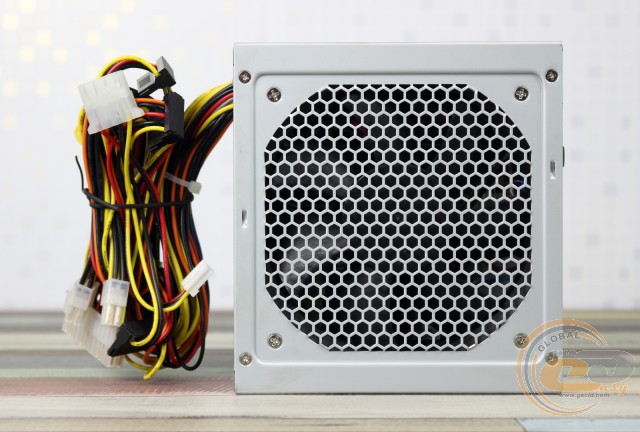

Посередине нижней панели размещен 7-лопастный вентилятор диаметром 120-мм, который захватывает воздух через решетку, выполненную в форме пчелиных сот. Такой подход к ее конструкции положительно сказывается на сопротивлении воздушному потоку, следовательно, и на охлаждении внутренних компонентов.

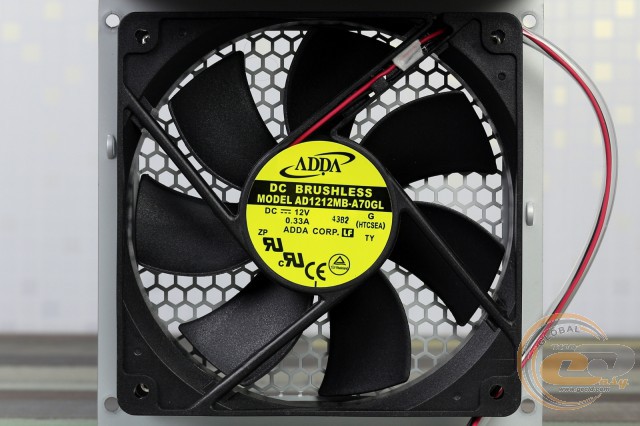

Применяемая здесь вертушка ADDA AD1212MB-A70GL хорошо зарекомендовала себя в составе 550- и 650-Вт моделей. Ее мощность равна 3,96 Вт, а использование двойного шарикового подшипника гарантирует высокий ресурс работы.
Подробные технические характеристики данного решения приведены в следующей таблице:
Вентилятор |
ADDA AD1212MB-A70GL |
Тип подшипника |
Качения |
Напряжение питания, В |
12 |
Ток, А |
0,33 |
Мощность, Вт |
3,96 |
Максимальная скорость вращения, об/мин |
2050 |
Воздушный поток, CFM |
80,5 |
Уровень шума, дБ |
До 38,5 |
Размеры, мм |
120 х 120 х 25 |
Вес, г |
156 |

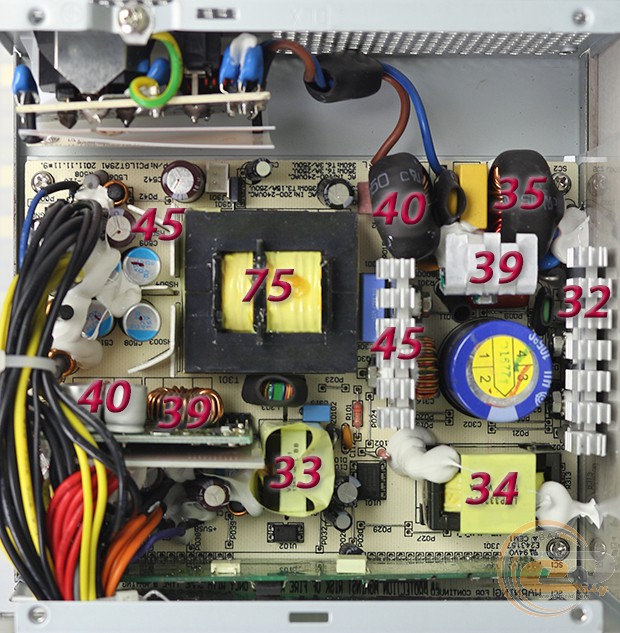

Схемотехника Seasonic SSP-350GT аналогична более дорогому «золотому» блоку питания Seasonic G-360. Поскольку речь идет о решениях мощностью 350-360 Вт, то в обоих случаях внутри используется более компактная печатная плата.

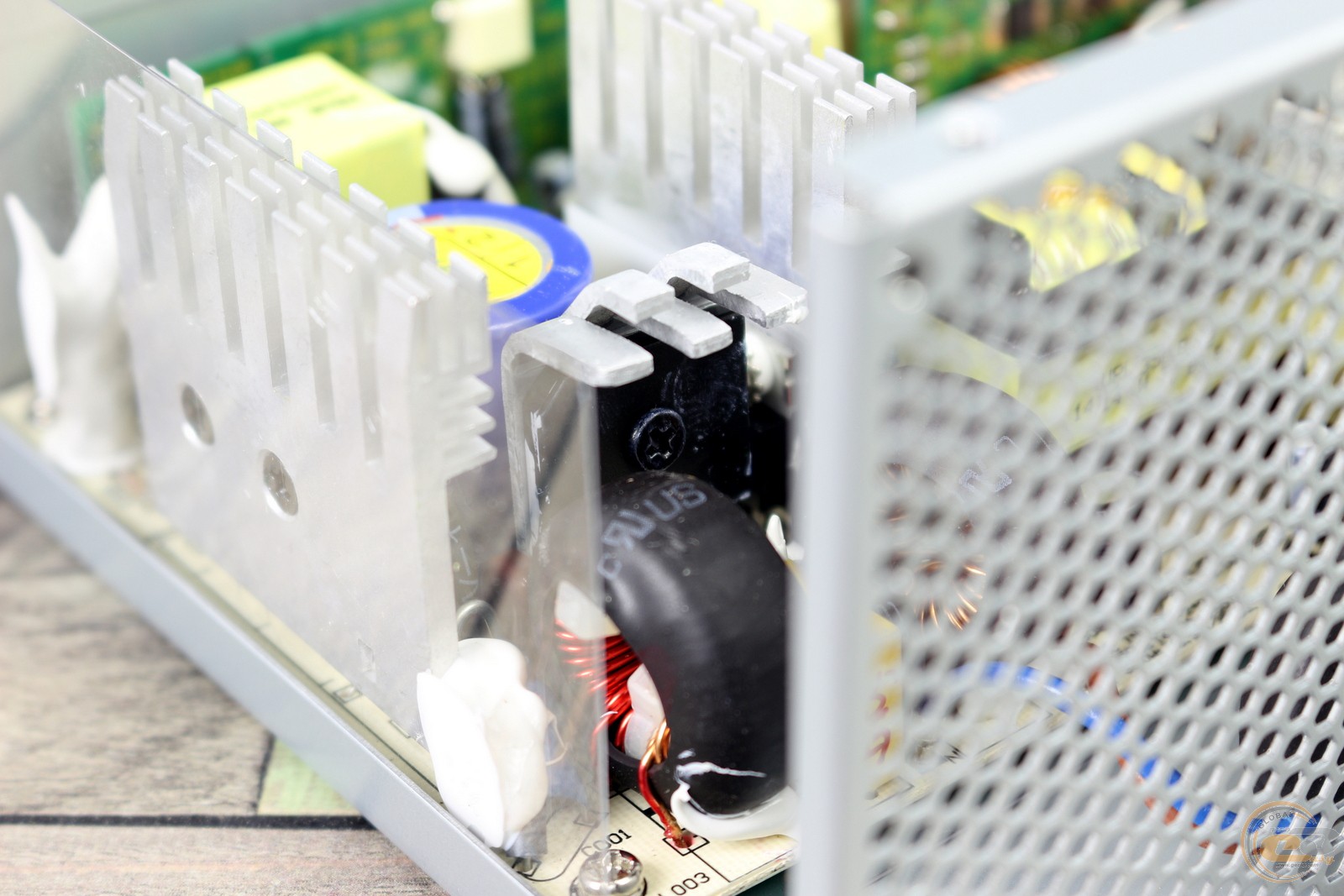

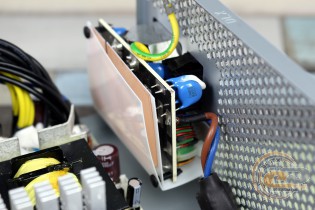

При этом для некоторых компонентов приходится применять дополнительные PCB, как в случае с частью EMI-фильтра. Данный узел сглаживает высокочастотные помехи, излучаемые в сеть блоком питания, а также выполняет функции грозозащиты. Элементная база входного фильтра содержит в себе все необходимые компоненты в нужном количестве: пару X- и шесть Y-конденсаторов, три дросселя и варистор, часть которых приютилась на основной печатной плате.

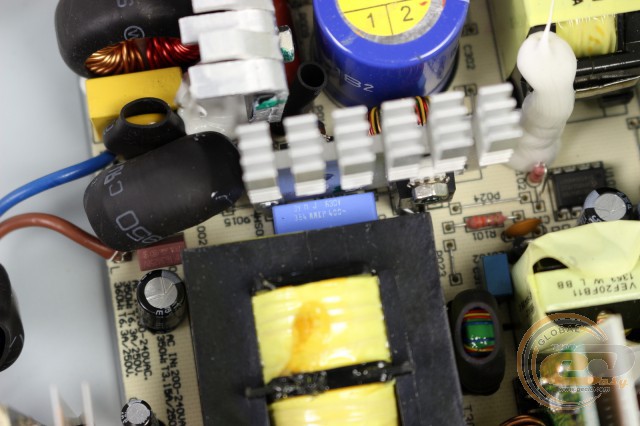

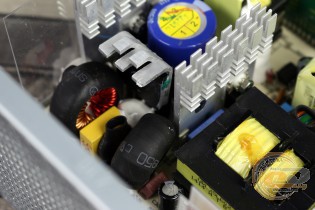

Вблизи расположена диодная сборка, которая заботливо оснащена дополнительным радиатором, а рядом находится активный модуль коррекции коэффициента мощности (APFC).

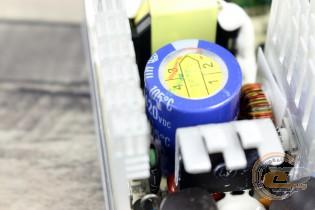

Входной конденсатор высоковольтной цепи (220 мкФ х 420 В) представлен решением от японской компании Hitachi AIC и принадлежит к высокотемпературной серии (до 105°С). К его качеству нет никаких претензий − оно на высоте.

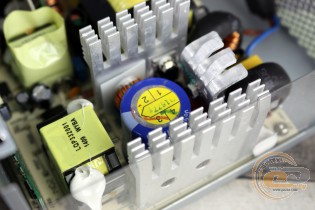

Главный преобразователь в Seasonic SSP-350GT построен по полумостовой (half bridge) схеме. Для охлаждения двух ключей используется отдельный алюминиевый радиатор. В целом новинка отличается обилием пассивных охладителей, что должно обеспечить хорошие температурные показатели ряда ключевых элементов.
Размеры размещенного рядом силового трансформатора вполне соответствуют блокам питания подобной мощности.

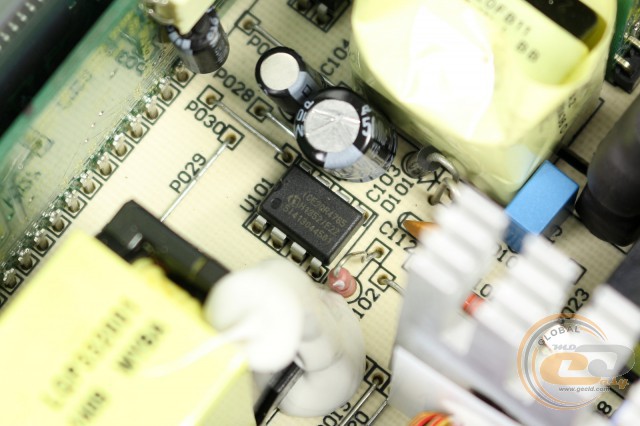

Корректное функционирование дежурного источника питания (линия + 5VSB) возложено на чип ICE2QR4765.

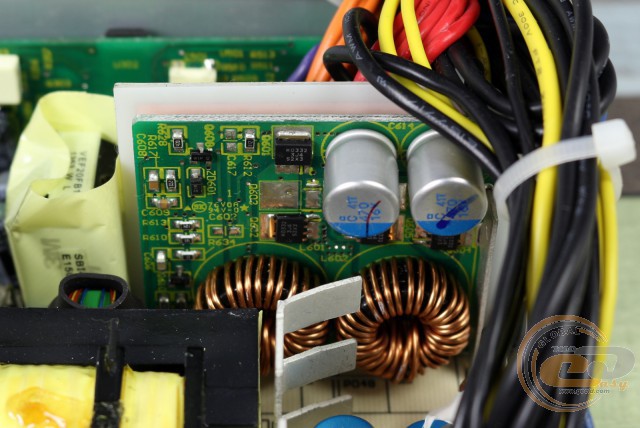

Напряжение основной линии +12В формируется с помощью синхронного выпрямителя, транзисторы которого традиционно для данной платформы находятся на обратной стороне основной печатной платы. Элементы же DC-DC-преобразователей напряжений +3,3В и +5В размещены на отдельной печатной плате. На ее лицевую сторону вынесены LC-фильтры данных каналов, а вся силовая часть расположена с обратной стороны платы.

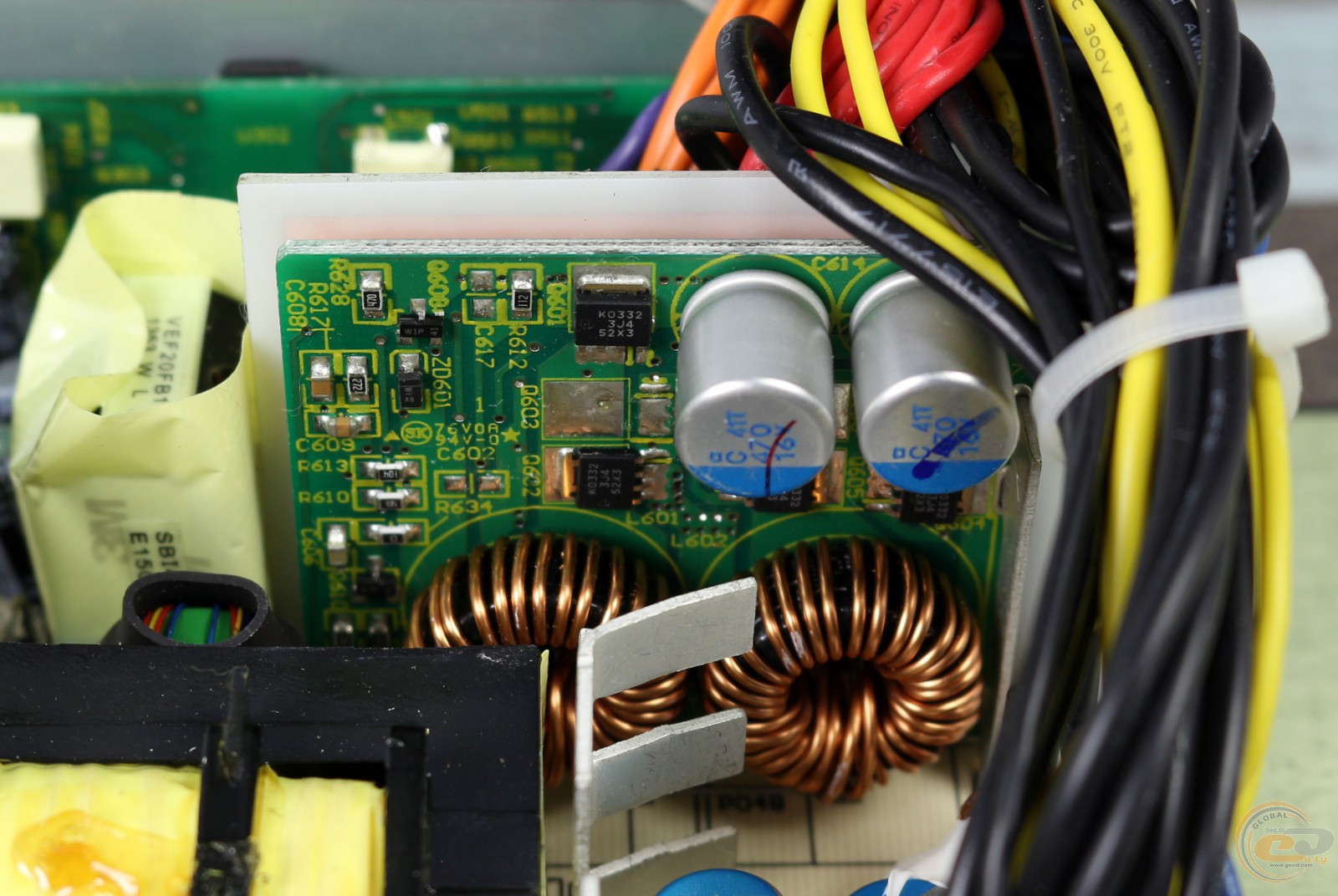

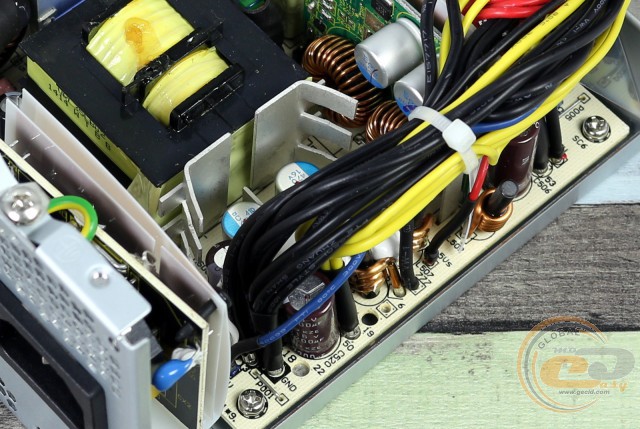

Для фильтрации выходных напряжений использованы твердотельные конденсаторы и элементы с жидким электролитом, представленные решениями от известного японского бренда Nippon Chemi-Con.
Кросс-нагрузочные характеристики
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.
Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

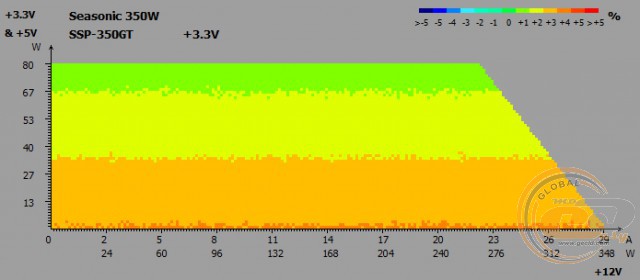

- линия +3,3В: от +1% до +3%;

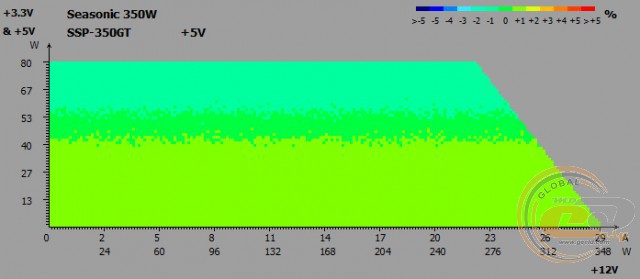

- линия +5В: от -1% до +1%;

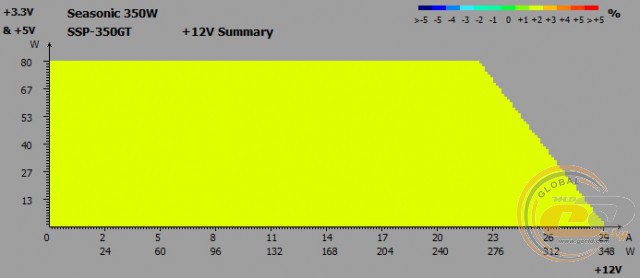

- линия +12В: +2%.
Узел стабилизации напряжения питания отлично справился со своей задачей: на всех линиях напряжение колебалось в гораздо более узком диапазоне, чем того требует стандарт ATX12V. Самый востребованный канал +12В и вовсе оставался непоколебимым.

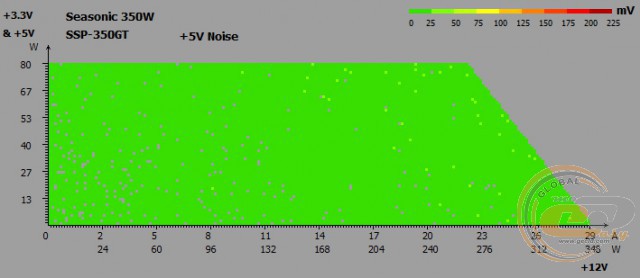

Шумы и пульсации во всем диапазоне напряжений

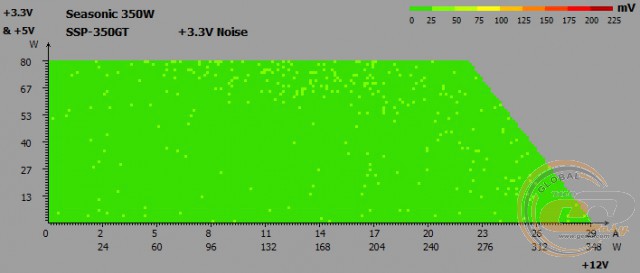

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.

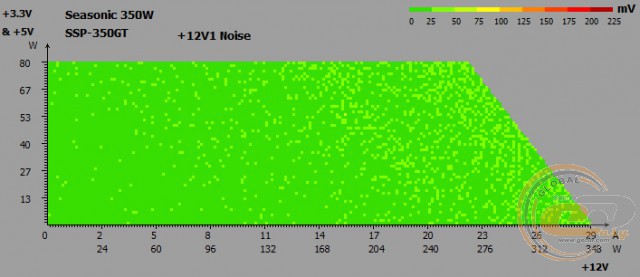

Не менее хорошие результаты были зафиксированы и во время измерения пульсаций на выходах блока питания. На всех линиях размах амплитуды (peak-to-peak) не превышал 50 мВ, что является отличным показателем. Особенно радует состояние линии +12В, ведь на ней уровень пульсаций находится заметно ниже допустимой отметки.

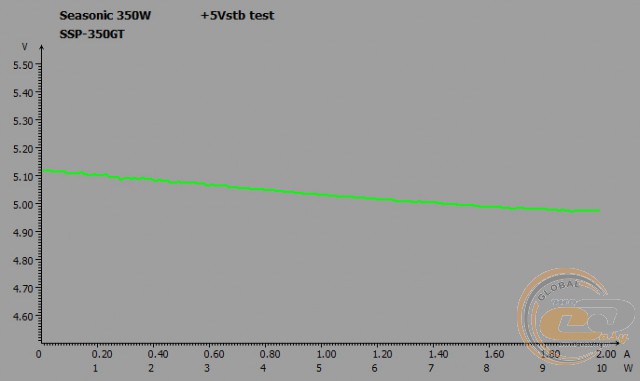

Дежурная линия питания +5VSB
Состояние дежурной линии питания Seasonic SSP-350GT не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется от 5,12 до 4,97 В.
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
32 |
70 |
120 |
175 |
215 |
260 |
310 |
350 |
Нагрузка*, % |
9 |
20 |
34 |
50 |
61 |
74 |
89 |
100 |
PFC |
0,66 |
0,84 |
0,92 |
0,95 |
0,96 |
0,98 |
0,98 |
0,99 |
Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC блока питания отлично справляется со своей задачей. Уже при потребляемой мощности в 120 Вт коэффициент PFC преодолел отметку 0,9 (одним из условий получения сертификата 80 PLUS Gold является «PFC ≥ 90% при 50%-ой нагрузке»), максимальное же значение (0,99) было зафиксировано при номинальных 350 Вт.
КПД

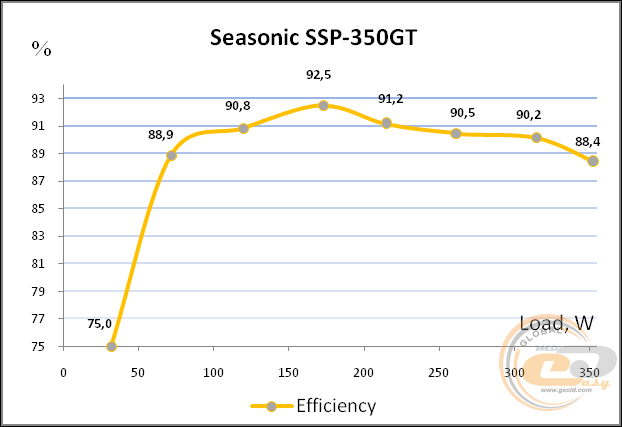

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Seasonic SSP-350GT стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. Отдельно хочется отметить, что даже при малом значении потребляемой мощности (50 Вт) этот показатель все равно находился на сравнительно высоком уровне − более 80%.
Система охлаждения и температурный режим
Косвенно оценить уровень шума устройства можно по скорости вращения его вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
До отметки мощности 200 Вт Seasonic SSP-350GT работает очень тихо. В пределах 200 – 225 Вт уровень шума несколько повышается, но все равно остается довольно низким на фоне остальных компонентов системы. Свыше нагрузки 225 Вт звук от блока питания различается чуть больше, и его уровень можно оценить как ниже среднего.
Тестируемое решение отличается очень хорошей системой охлаждения. Она не потревожит владельца устройства излишним шумом, обеспечивая при этом эффективный отвод тепла от внутренних элементов. Температура всех основных узлов во время эксперимента не выходила за рамки допустимых норм и была далека от критических значений.
Посторонние шумы во время работы блока питания
Как показала практика, на всем диапазоне номинальной мощности Seasonic SSP-350GT не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.
OverLOAD
Нагрузку на тестируемую модель мы увеличивали до 440 Вт, что равняется приросту +26% к номинальной мощности. Дальше (на отметке 460 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы.
Отметим, что согласно технической спецификации, блок питания Seasonic SSP-350GT также обладает защитой от повышенного напряжения (OVP) и короткого замыкания (SCP).
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц. В качестве видеоускорителя мы использовали ZOTAC GeForce GTX 550 Ti AMP! Edition. Целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом ведет себя блок питания.
Материнская плата |
ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express) |
Процессор |
Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц при напряжении 1,3 В |
Кулер |
Thermalright TRUE Spirit 120M |
Оперативная память |
4 x 4096 MБ DDR3-1333 Transcend PC3-10600 |
Видеокарта |
ZOTAC GeForce GTX 550 Ti AMP! Edition |
Жесткий диск |
WD Caviar Blue 1 ТБ (WD10EALX) |
Корпус |
Spire SwordFin SP9007B с двумя 120-мм вентиляторами |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
|
Seasonic SSP-350GT |
Seasonic Platinum 400 Fanless |
CHIEFTEC FORCE CPS-400S |
|||
Режим |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
+12В |
||||||
Idle |
12,25 |
+2,1 |
12,38 |
+3,2 |
12,33 |
+2,8 |
Burn |
12,22 |
+1,8 |
12,44 |
+3,7 |
12,05 |
+0,4 |
+5В |
||||||
Idle |
5,04 |
+0,8 |
5,10 |
+2,0 |
5,05 |
+1,0 |
Burn |
4,99 |
-0,2 |
5,14 |
+2,8 |
5,19 |
+3,8 |
+3,3В |
||||||
Idle |
3,39 |
+2,7 |
3,40 |
+3,0 |
3,39 |
+2,7 |
Burn |
3,34 |
+1,2 |
3,44 |
+4,2 |
3,38 |
+2,4 |
|
Входное энергопотребление, Вт |
|||||
Idle |
109 |
108 |
113 |
|||
Burn |
451 |
442 |
472 |
Блок питания Seasonic SSP-350GT без проблем справился с предложенной конфигурацией, продемонстрировав отличные результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Ни на одной из линий не было зафиксировано никаких проблем.
Энергопотребление в простое и в выключенном состоянии компьютера
Блоки питания |
Энергопотребление в режиме, Вт |
|
Sleep |
Power Off |
|
Seasonic SSP-350GT |
8 |
3 |
Seasonic Platinum 400 Fanless |
7 |
3 |
CHIEFTEC FORCE CPS-400S |
8 |
3 |
Энергопотребление блока питания Seasonic SSP-350GT в выключенном состоянии компьютера и в спящем режиме соответствует значениям показателей других близких по мощности решений, побывавших в нашей тестовой лаборатории.
Выводы
По итогам знакомства с блоком питания Seasonic SSP-350GT отметим, что он заслуживает на целый ряд позитивных отзывов. Кроме высокого КПД и широкого диапазона входных напряжений (напомним, все это предполагает поддержка стандарта 80 PLUS Gold), новинка может похвастать отличными выходными показателями. Так, напряжения остаются очень близкими к своему номиналу на всем рабочем диапазоне, при этом не покидая допустимые рамки даже при перегрузках. Кстати, последние могут достигать внушительных 26% от номинальной мощности, что говорит об отличной элементной базе, подобранной производителем с большим запасом. Собственно, от продукции Sea Sonic Electronics мы и не ожидали чего-либо другого.
Не менее хорошие показатели мы получили и при использовании реальной конфигурации, включающей в себя разогнанный до 4,4 ГГц 130-Вт процессор и 116-Вт видеокарту. Следовательно, герой данного обзора действительно «вытянет» многие современные системы на основе не слишком прожорливых комплектующих. Но есть одно «но» − в данном БП не предусмотрен 6-контактный разъем PCIe, нет здесь и пары разъемов PATA. Следовательно, подключить дискретный адаптер можно будет только с помощью переходника с единичного PATA на PCIe. Кроме того, теперь в продаже можно найти модели на базе NVIDIA GeForce GTX 950, не требующие дополнительного питания, что позволит обойтись без дополнительных манипуляций с кабелями при создании довольно производительного игрового ПК. Либо при необходимости можно присмотреться к другому 350-Вт решению − Seasonic S12II-350 Bronze, где соответствующий коннектор изначально имеется.
Также потенциальному покупателю следует учесть, что главные кабели питания ATX и ATX12V имеют длину 35 см, которой при нижнем размещении БП может быть недостаточно для подключения к соответствующим разъемам на системной плате. Если данные особенности кабельной системы Seasonic SSP-350GT для вас не принципиальны, тогда он вполне подойдет на роль качественного и при этом в меру доступного источника питания.
Достоинства:
- высокий КПД (соответствие стандарту 80 PLUS Gold);
- отличный запас по мощности (до +26%);
- современная схемотехника и качественная элементная база;
- хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В под большой нагрузкой;
- раздельная система стабилизации питания;
- очень низкие пульсации на всех каналах;
- возможность работы в широком диапазоне сетевого напряжения;
- низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
- эффективная система охлаждения;
- тихая работа вентилятора на всем диапазоне нагрузок;
- активный метод компенсации реактивной мощности.
Особенности:
- отсутствие комплекта поставки;
- небольшая длина кабелей питания ATX и ATX12V (35 см).
Недостатки:
- отсутствие 6-контактного разъема PCIe.
Автор: Олесь Пахолок
Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.
Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.
