Обзор и тестирование блока питания Seasonic SSP-550RT

Многие люди очень скрупулезно относятся к своему пищевому рациону. Минимум лишних калорий, полный отказ от фаст-фуда, еда с высоким содержанием белков и витаминов – таких примеров много, и все они имеют общее – желание сохранить и без того шаткое в современных экологических условиях здоровье и обеспечить организм наиболее важными элементами в достаточном количестве.

Подобный подход характерный и для многих пользователей ПК в отношении используемых комплектующих. Они понимают, что компоненты прослужат дольше, если источник их питания будет обеспечивать стабильное напряжение с минимальными пульсациями, а в случае форс-мажорных обстоятельств гарантировано сработает необходимая защита. И если при этом хочется немного сэкономить, то линейка блоков питания Seasonic SSP позволит сделать это правильным образом. Ее представители являются наиболее доступными решениями в ассортименте производителя, соответствующими стандарту 80 PLUS Gold. Вслед за 750- и 650-Вт моделями, нам на тестирование была любезно предоставлена более массовая 550-Вт версия – Seasonic SSP-550RT, с которой мы и собираемся вас познакомить.

Seasonic SSP-550RT

Спецификация:

Модель

Seasonic SSP-550 RT

Тип

ATX12V 2.3

Номинальная мощность, Вт

550

Мощность по каналу 12В, Вт

540

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

2

Выходы, А

+3,3В

20

+5В

20

+12В1

30

+12В2

30

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

4 – 8

КПД, %

> 88

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

2 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Регулятор скорости вращения вентилятора

Есть (S2FC)

Уровень шума, дБ

38,5

Защиты

OVP, OPP, SCP

Размеры, мм

140 х 150 х 86

Сайт производителя

Seasonic

Страница продукта

Внешний вид

Seasonic SSP-550RT Seasonic SSP-550RT

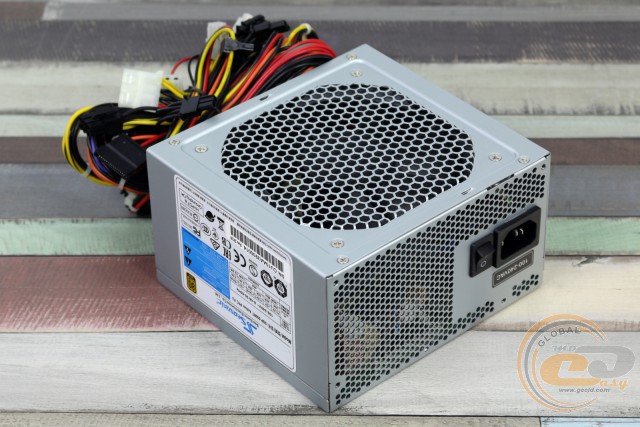

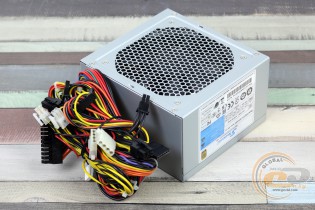

Поскольку источник питания Seasonic SSP-550RT ориентирован в первую очередь на сборщиков ПК, комплект его поставки как таковой отсутствует. Все предельно просто и с точки зрения оформления: для покраски использовался слой серой грунтовки, модульная система кабелей здесь не предусмотрена, а сами они выполнены в классическом круглом исполнении (не в виде шлейфов) и лишены нейлоновой оплетки. Габариты новинки полностью соответствуют стандарту ATX и равны 140 х 150 х 86 мм.

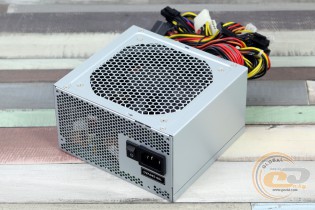

Вентилятор диаметром 120-мм размещен посередине нижней панели, а воздух к нему подается через перфорированную в форме пчелиных сот решетку. По словам производителя, такой тип отверстий уменьшает сопротивление воздушному потоку, что позитивно сказывается на охлаждении внутренних компонентов.

Seasonic SSP-550RT

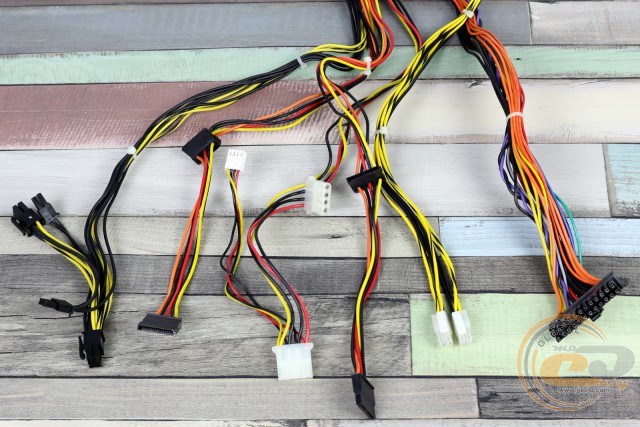

Набора кабелей будет достаточно для подключения мощной видеокарты (присутствуют два 6+2-контактных коннектора), а также четырех SATA-накопителей, что позволит удовлетворить запросы большинства пользователей. Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V

1

57

два 6+2-контактных разъема PCIe

1

60-70

два разъема SATA

2

45-60

два разъема PATA + один FDD

1

45-60-73

Seasonic SSP-550RT

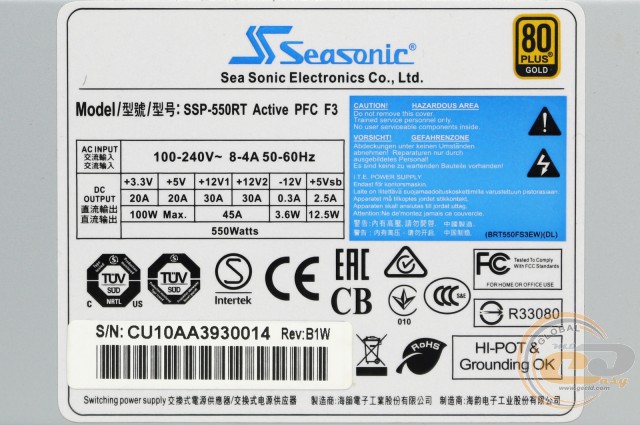

Наиболее важную информацию о блоке питания можно получить с наклейки, размещенной на одной из боковин. Номинальная его мощность равна 550 Вт, при этом канал +12В разделен на две 30-амперные линии и рассчитан на очень большую нагрузку − 540 Вт, что превышает 99% от общего значения. Линии +3,3В и +5В имеют максимальную суммарную мощность 100 Вт и способны выдержать нагрузку по 20 А каждая, чего будет более чем достаточно для подключения накопителей, приводов и другой периферии.

Модель Seasonic SSP-550RT соответствует стандарту 80 PLUS Gold, о чем гласит соответствующий логотип. Согласно его требованиям, КПД блока питания при нагрузках 20%, 50% и 100% от номинальной мощности не должен опускаться ниже 88%, 92% и 88% соответственно (для напряжения питания 230 В). Этот момент мы традиционно проверим во время тестирования. Также отметим широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

Внутреннее устройство

Seasonic SSP-550RT

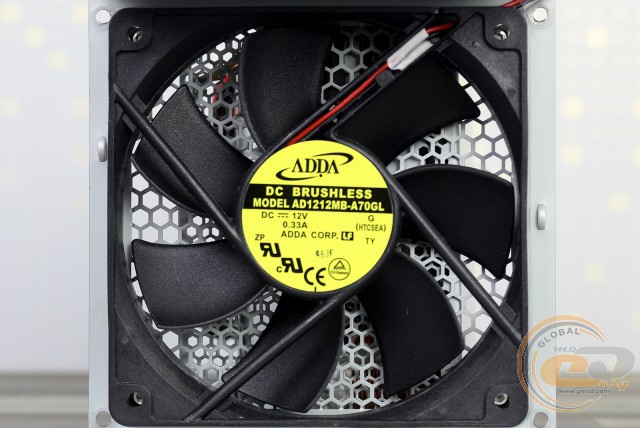

Для охлаждения внутренних компонентов используется 120-мм 7-лопастный вентилятор ADDA AD1212MB-A70GL, который отлично зарекомендовал себя при исследовании возможностей 650-Вт решения и моделей серии Seasonic G. Его мощность равна 3,96 Вт, а в основе вертушки используется двойной шариковый подшипник.

Подробные технические характеристики данного решения приведены в следующей таблице:

Вентилятор

ADDA AD1212MB-A70GL

Тип подшипника

Качения

Напряжение питания, В

12

Ток, А

0,33

Мощность, Вт

3,96

Максимальная скорость вращения, об/мин

2050

Воздушный поток, CFM

80,5

Уровень шума, дБ

До 38,5

Размеры, мм

120 х 120 х 25

Вес, г

156

Seasonic SSP-550RT

В основе Seasonic SSP-550RT лежит уже знакомая нам по более мощным решениям из той же серии платформа на основе резонансного LLC-преобразователя. Напомним, что компания Sea Sonic Electronics сама разрабатывает всю схемотехнику, а также самостоятельно осуществляет контроль качества на производстве.

Seasonic SSP-550RT Seasonic SSP-550RT

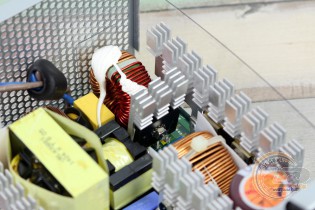

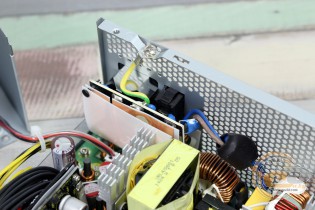

Сразу же на входе установлен EMI-фильтр для сглаживания высокочастотных помех, излучаемых в сеть блоком питания. Также он выполняет функции грозозащиты. Элементная база данного узла содержит в себе все необходимые компоненты в нужном количестве: пару X- и шесть Y-конденсаторов, три дросселя и варистор. Часть их размещена возле разъема подачи питания, другие же элементы приютились на основной печатной плате.

Seasonic SSP-550RT

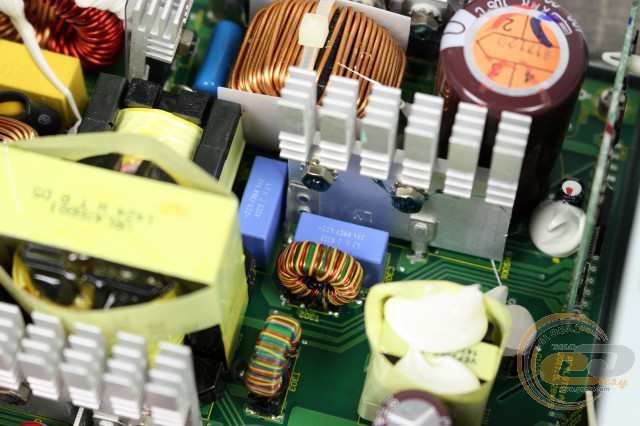

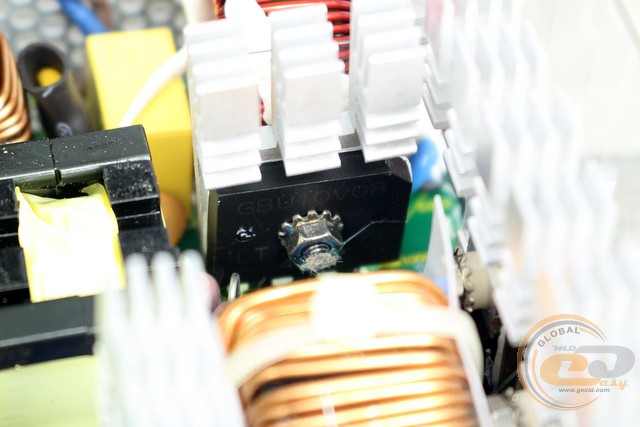

Вблизи расположена 10-амперная диодная сборка GBU10V08 и активный корректор коэффициента мощности (APFC). Все силовые элементы высоковольтной цепи оборудованы радиаторами для эффективного пассивного охлаждения. Дополнительная защита имеется и на дросселе APFC.

Seasonic SSP-550RT

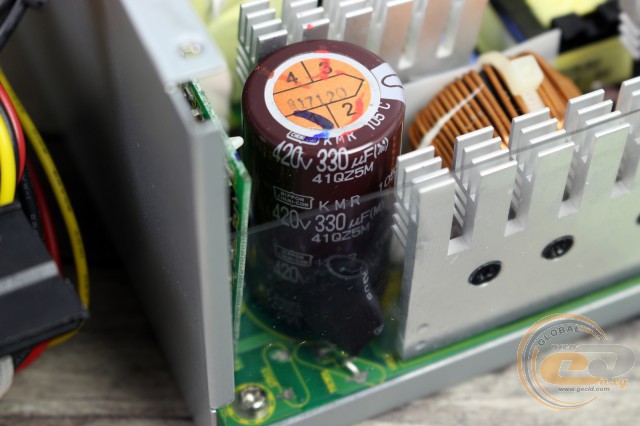

Входной конденсатор высоковольтной цепи (330 мкФ х 420 В) является представителем японской компании Nippon Chemi-Con и принадлежит к высокотемпературной серии (до 105°С). Изготавливаемая под данным брендом продукция традиционно отличается высоким качеством.

Seasonic SSP-550RT

В Seasonic SSP-550RT используется полумостовой резонансный преобразователь с двумя ключами, посаженными на отдельный радиатор. Размеры используемого здесь силового трансформатора вполне соответствуют блокам питания подобной мощности. Корректное функционирование дежурного источника питания (линия + 5VSB) возложено на чип ICE2QR4765.

Seasonic SSP-550RT

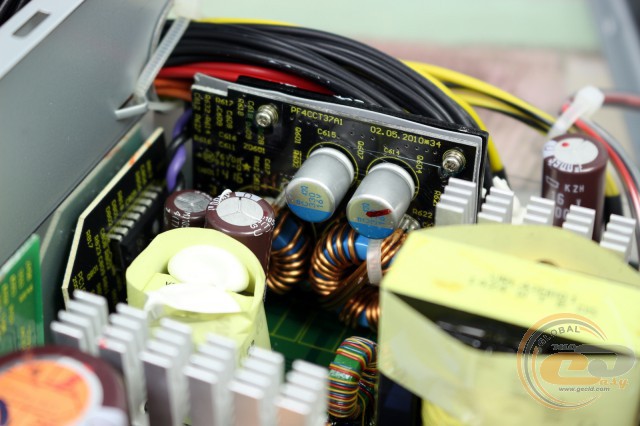

Напряжение основной линии +12В формируется с помощью синхронного выпрямителя, транзисторы которого традиционно для данной платформы находятся на обратной стороне основной печатной платы. Элементы же DC-DC-преобразователей напряжений +3,3В и +5В размещены на отдельной печатной плате. На ее лицевую сторону вынесены LC-фильтры данных каналов, а вся силовая часть расположена с обратной стороны платы и скрыта за алюминиевой пластиной-радиатором.

Seasonic SSP-550RT Seasonic SSP-550RT

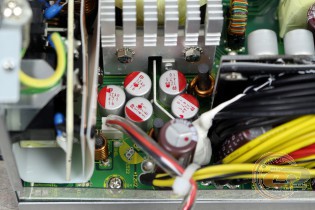

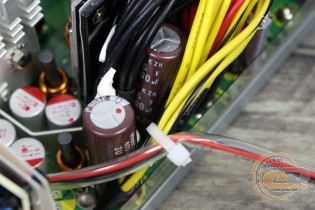

Для фильтрации выходных напряжений использованы твердотельные конденсаторы и элементы с жидким электролитом, представленные исключительно решениями от известных японских брендов (FPCAPS и Nippon Chemi-Con).

Seasonic SSP-550RT

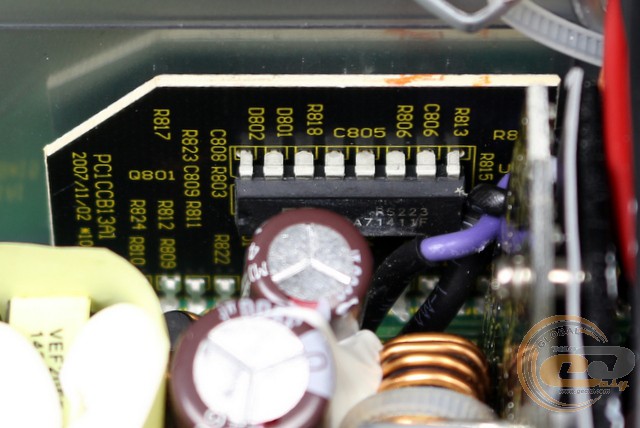

Согласно технической спецификации, блок питания Seasonic SSP-550RT имеет следующие защиты: OVP, OPP и SCP. В основе узла используется функциональный контроллер PS223, с помощью которого можно реализовать остальные типы защит (UVP / OCP / OTP).
