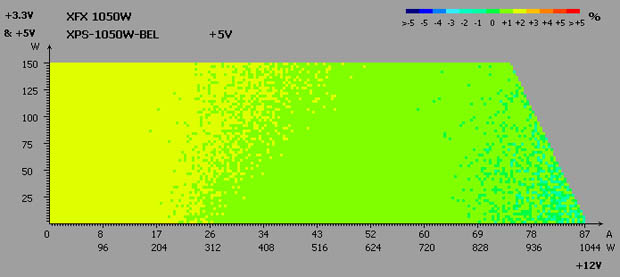

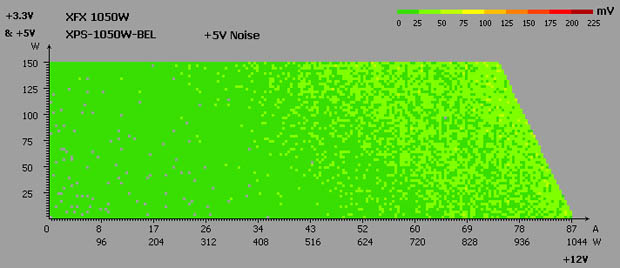

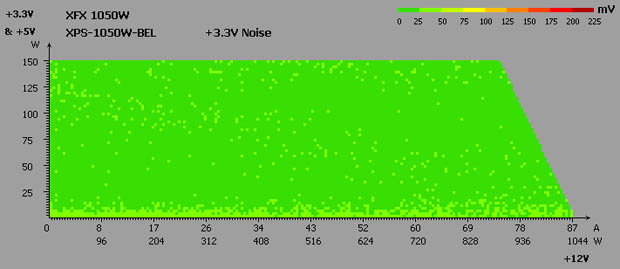

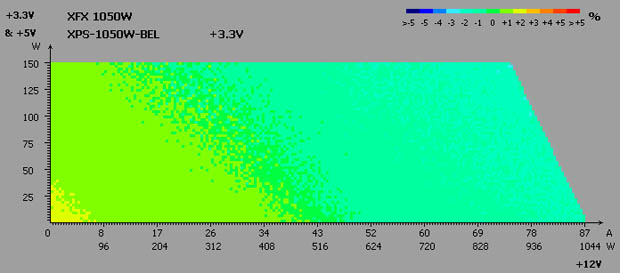

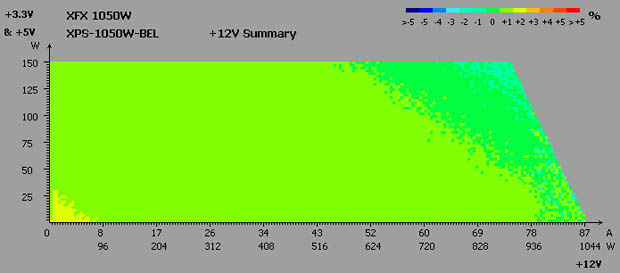

Обзор и тестирование блока питания XFX PRO 1050W

В одном из недавних обзоров мы знакомили читателей с мощным блоком питания XFX PRO 1000W из серии XFX PRO. Данная серия насчитывает восемь устройств, но только три из них входят в так называемый «клуб киловаттников». Это «платиновый» XFX PRO 1000W и два «золотых» XFX PRO 1050W и XFX PRO 1250W. XFX PRO 1000W отлично зарекомендовал себя во время тестирования. В данном обзоре мы посмотрим, можно ли то же самое будет сказать и о блоке питания XFX PRO 1050W.

XFX PRO 1050W

Спецификация блока питания XFX PRO 1000W:

Производитель

XFX

Модель

XFX PRO 1050W

Тип

ATX12V 2.2, ESP12V 2.91

Номинальная мощность, Вт

1050

Мощность по каналу 12В, Вт

1044

Мощность линий +3,3V и +5V, Вт

150

Линий +12V

1

Выходы

+3,3V – 25 A,
+5V – 25 A,
+12V– 87 A,
-12V – 0,5 A,
 +5VSB – 3 A

PCI-E разъемов

6 (6+2-контактные)

SLI Ready

Да

CrossFire Certified

Да

Модульный

Да

КПД, %

88 - 92

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF), %

>90

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100 - 240

Частота, Гц

50 - 60

Входной ток, А

13 - 6,5

Размер вентилятора, мм

135 х 135 х 25

Система управления скоростью вращения вентилятора

Есть (гибридная)

Уровень шума, дБ

До 41,5

Электромагнитные безопасность и совместимость (EMI/EMC)

CB, CUL, CCC, TUV, CE, FCC

Защиты

OCP, OVP, UVP, OPP, SCP, OTP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ДхШхВ), мм

190 х 150 х 86

Комплектация

сетевой шнур питания, крепящие винты, модульные кабеля, инструкция

Вес, кг

-

Гарантия

5 лет

Сайт производителя

XFX

Все цены на XFX+P1-1050- BEFX

Упаковка, комплект поставки и внешний вид

XFX PRO 1050W

Коробка, в которой поставляется блок питания XFX PRO 1050W, имеет довольно внушительные размеры. Практически всю площадь лицевой панели занимает изображение устройства. Рядом находятся пиктограммы, раскрывающие основные особенности источника питания: соответствие стандарту энергоэффективности 80 PLUS Gold, поддержка режимов AMD CrossFireX / NVIDIA SLI, использование японских конденсаторов. Чуть выше указана номинальная мощность устройства - 1050 Вт.

XFX PRO 1050W

Остальные панели коробки усеяны описанием технологий, используемых в блоке питания: «SolidLink», «Hybrid Fan Control», «EasyRail». Более детально мы их рассматривали в статье о «платиновом» XFX PRO 1000W, поэтому повторяться не будем.

XFX PRO 1050W

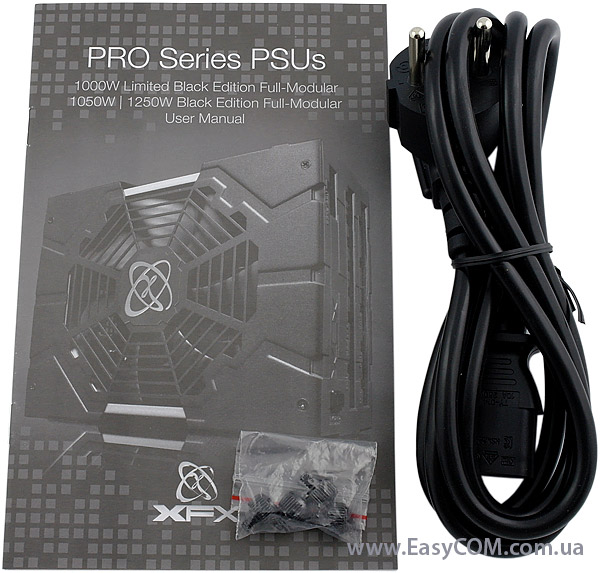

Комплект поставки блока питания XFX PRO 1050W вполне стандартный и включает все необходимое, что может понадобиться пользователю в процессе установки и подключения устройства, а именно:

  • модульные кабели;
  • сетевой шнур питания;
  • четыре крепящих винта с накатанной головкой;
  • инструкцию.

Комплект модульных кабелей не представлен на фотографии, поскольку с ним мы более детально познакомимся чуть позже.

XFX PRO 1050W

XFX PRO 1050W

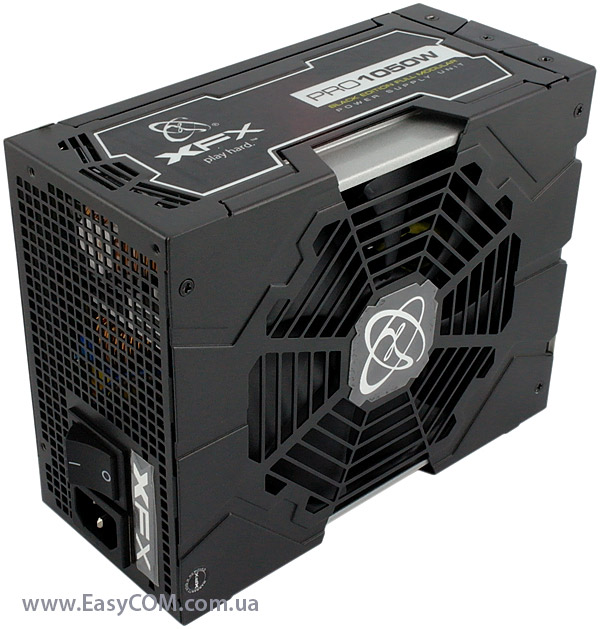

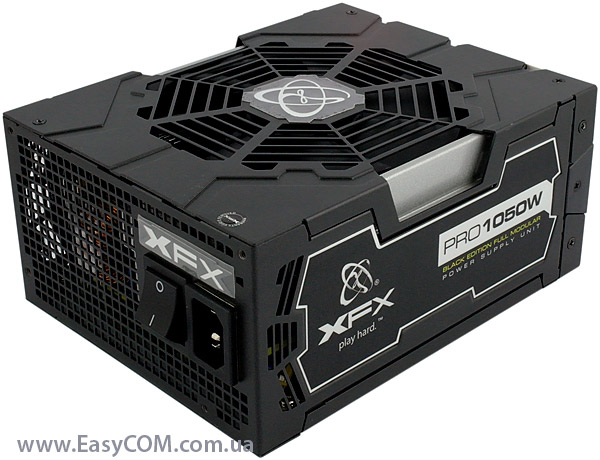

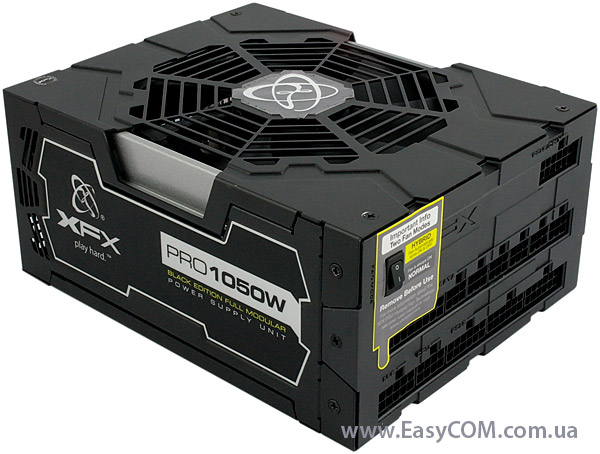

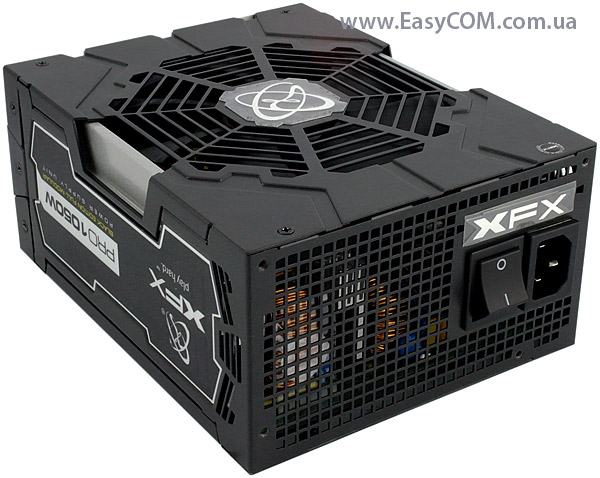

Блоки питания серии XFX PRO нельзя спутать с какими-либо другими устройствами. Их дизайн сильно контрастирует с обычными блоками питания, сделанными в виде «кирпича». При этом размеры XFX PRO 1050W остались стандартными, как для устройств подобной мощности - 190 х 150 х 86 мм.

Передняя стенка сделана в виде штампованной решетки, через которую осуществляется отвод горячего воздуха из блока питания. Здесь же расположена и кнопка отключения источника питания от сети.

XFX PRO 1050W

Вместо обычного «гриля» вентилятор закрыт оригинальной панелью с фигурными прорезями для забора воздуха. Смотрится все это очень эффектно, что делает данный блок питания кандидатом номер один на установку его в какой-нибудь моддерский проект на космическую тематику.

XFX PRO 1050W

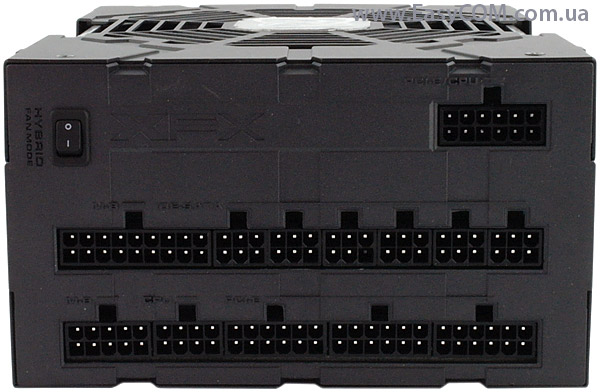

На заднюю панель вынесены разъемы для подключения кабелей питания. Все разъемы сделаны модульными, что упростит подключение и прокладку проводов, особенно если в системе установлено несколько видеокарт.

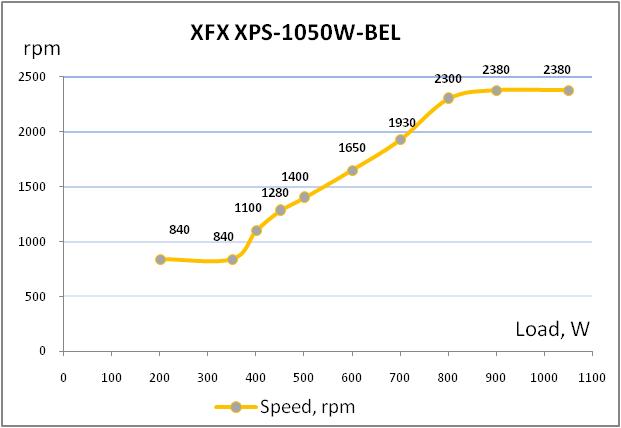

В верхнем левом углу находится выключатель, с помощью которого осуществляется выбор работы системы управления скоростью вращения вентилятора. Это может быть или гибридный режим (Hybrid), когда вентилятор работает по схеме описанной выше, или нормальный режим (Normal) - вентилятор вращается всегда даже при минимальной нагрузке. Последний режим будет полезным, если блок питания будет заведомо эксплуатироваться в среде с повышенной температурой или корпусе с недостаточной вентиляцией.

XFX PRO 1050W

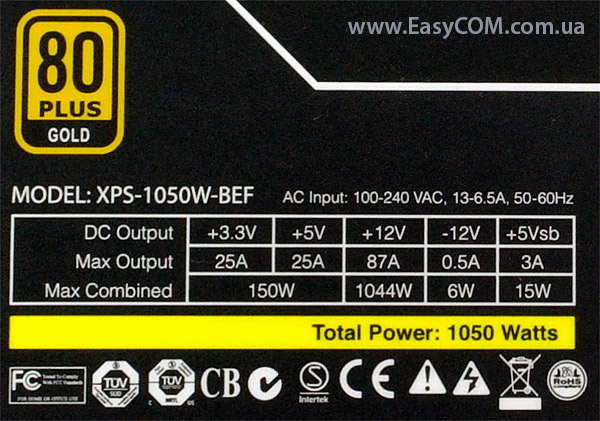

Этикетка с техническими характеристиками расположена на нижней панели корпуса источника питания. Мощность канала +12В равняется 1044 Вт, что почти соответствует номинальной мощности устройства. Данный факт характерен для высокоэффективных блоков питания. Линия +12В не разделена на субканалы и способна выдержать нагрузку в 87 А. Линии +3,3В и +5В имеют максимальную суммарную мощность 150 Вт и способны выдержать нагрузку по 25 А каждая, чего будет более чем достаточно для современных комплектующих.

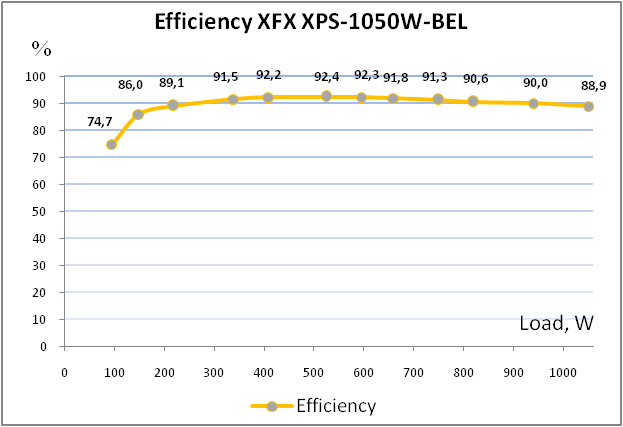

Еще раз отметим, что блок питания имеет очень высокий КПД, соответствующий стандарту энергоэффективности 80 PLUS Gold. XFX PRO 1050W может эксплуатироваться в широком диапазоне входного напряжения (в пределах от 100 В до 240 В), что для наших электросетей будет совсем не лишним.

Источник питания отвечает всем необходимым нормам электробезопасности, а также директиве RoHS (ограничение использования потенциально опасных веществ, в частности свинца и кадмия).

XFX PRO 1050W

XFX PRO 1050W

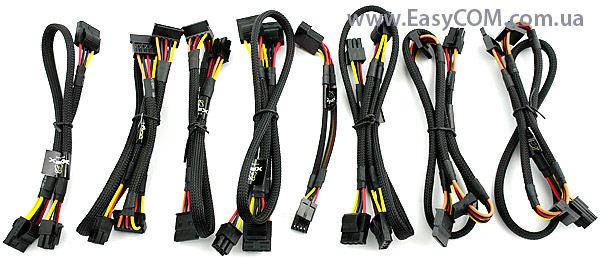

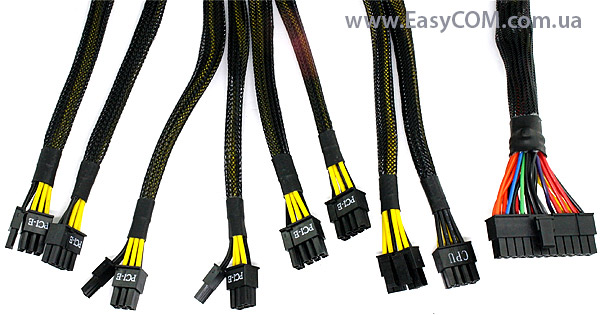

Как и в случае XFX PRO 1000W, здесь также нельзя придраться к организации модульных кабелей питания. Провода собраны в пучки и обтянуты черной материей. Их длина и большое количество всевозможных разъемов позволят без проблем подключить все необходимые устройства внутри компьютера.

Основной 20+4-контактный разъем питания ATX выполнен в разборном виде. Для дополнительного питания процессора предусмотрены два разъема ATX12V: 8-контактный и 4+4-контактный.

Данный блок питания разработан для работы в составе мощной игровой системы, о чем свидетельствует наличие шести 6+2-контактных разъемов PCI-E. Да и номинальная мощность, равная 1050 Вт, также подтверждает это мнение.

Все доступные типы разъемов, а также длина проводов, приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

65

4+4-контактный разъем питания ATX12V1

1

70

8-контактный разъем питания ATX12V2

1

70

два 6+2-контактных разъема PCIE

3

65

три разъема PATA

2

55-70-85

два разъема PATA

1

35-50

три разъема SATA

3

55-70-85

два разъема SATA

1

35-50

переходник с разъема PATA на FDD

1

15

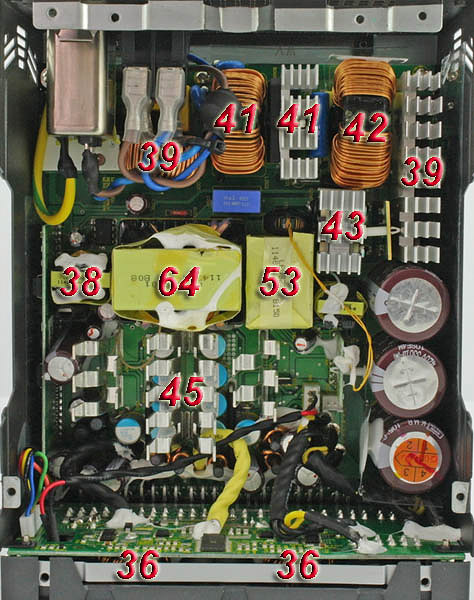

Внутреннее устройство

XFX PRO 1050W

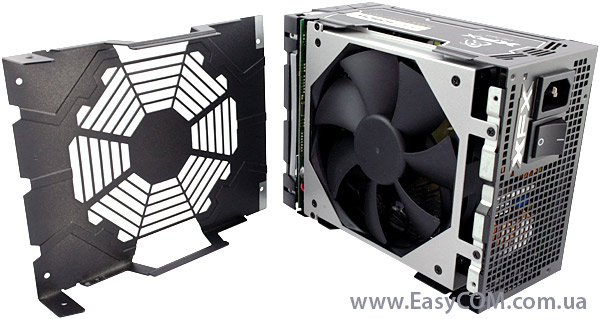

Верхняя крышка является просто декоративной панелью. Сам вентилятор закреплен на отдельной металлической рамке, которая плотно прикручена к боковым стенкам корпуса блока питания XFX PRO 1050W. Такая же конструкция использована и в «платиновом» XFX PRO 1000W.

XFX PRO 1050W

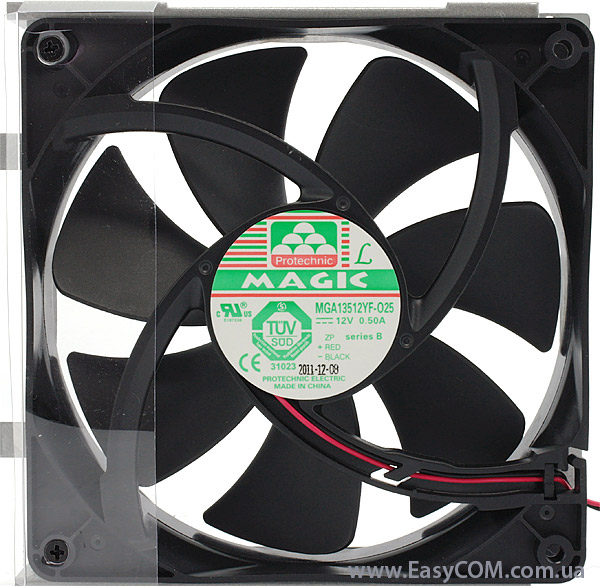

Да и сам вентилятор тот же - Protechnic Electric MGA13512YF-O25, основанный на гидродинамическом подшипнике. В прошлый раз он неплохо себя зарекомендовал в плане «производительность/шум». Так что вполне можно рассчитывать на хорошие показатели и в этом случае.

Полная спецификация вентилятора приведена в таблице:

Вентилятор

Protechnic Electric MGA13512YF-O25

Тип подшипника

гидродинамический

Напряжение питания, В

12

Ток, А

0,5

Мощность, Вт

6

Скорость вращения, об/мин

2100

Воздушный поток, CFM

116,81

Уровень шума, дБ

до 41,5

Размеры, мм

135 х 135 х 24

Вес, г

175

Для оптимизации воздушных потоков внутри блока питания к вентилятору прикреплена небольшая прозрачная пластиковая пластина.

XFX PRO 1050W

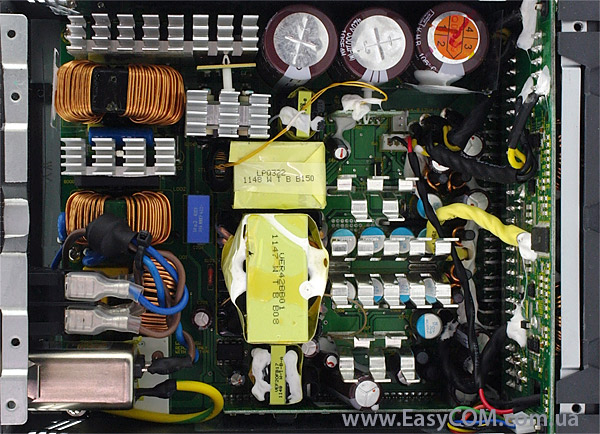

Внутри блока питания XFX PRO 1050W лежит платформа производства компании Sea Sonic Electronics. Довольно хороший выбор, так как продукция Seasonic славится высоким качеством.

XFX PRO 1050W

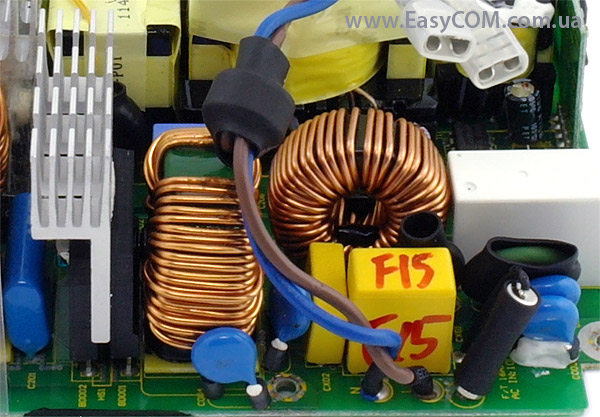

На входе высоковольтной части установлен EMI-фильтр и выпрямляющий мост, состоящий из двух диодных сборок. Организация фильтра не вызывает никаких вопросов. Он разделен на две части и включает весь набор необходимых элементов для выполнения своих функций - сглаживания высокочастотных помех, излучаемых в сеть блоком питания.

XFX PRO 1050W

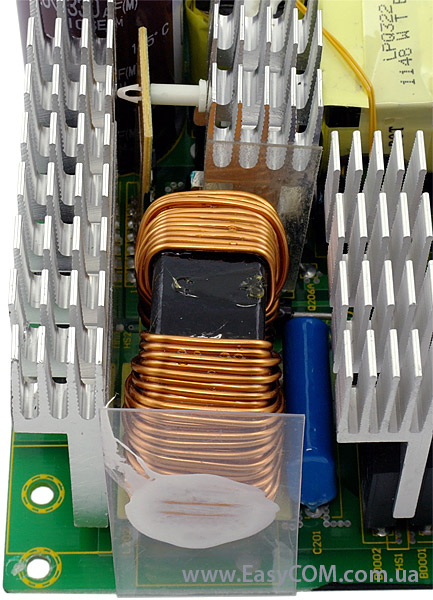

У самого края платы расположены компоненты активного модуля коррекции коэффициента мощности (APFC): большой дроссель, ШИМ-контроллер (распаян на отдельной плате) и силовые элементы, установленные на отдельном большом радиаторе.

XFX PRO 1050W

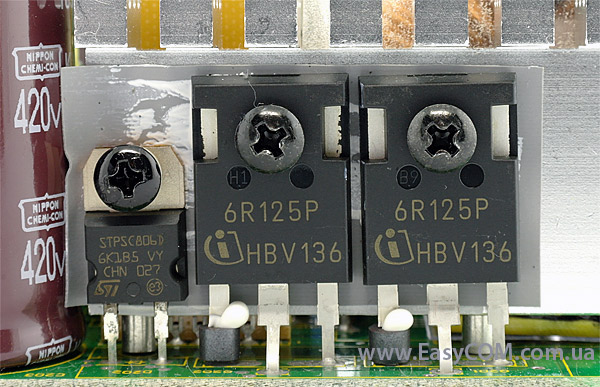

Силовая часть APFC состоит из диода Шоттки STPSC806D и пары полевых транзисторов Infineon 6R125P.

XFX PRO 1050W

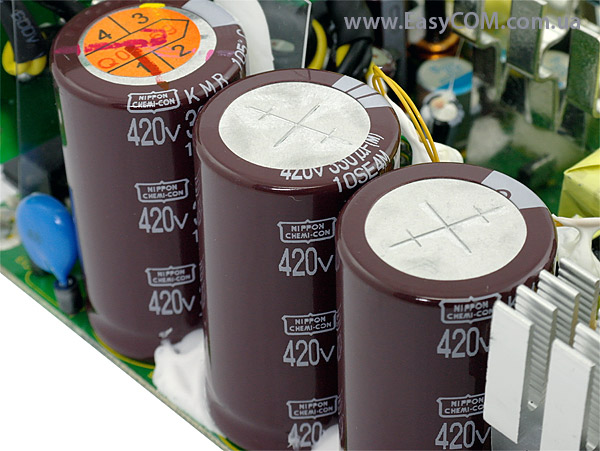

Сразу же за системой APFC размещены три подключенных параллельно конденсатора производства японской компании Nippon Chemi-Con. Каждый из них имеет емкость 330 мкФ и рассчитан на напряжение 420 В и рабочую температуру до 105⁰С. В итоге суммарная емкость этого узла равняется 990 мкФ, что является отличным показателем для блока питания мощностью 1050 Вт.

XFX PRO 1050W

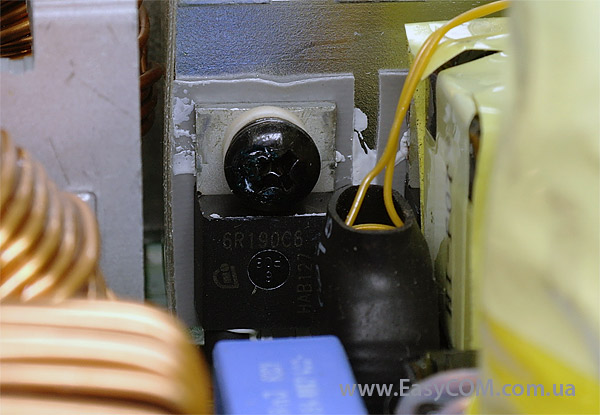

Главный преобразователь построен по полномостовой (full bridge) схеме. Четыре ключа Infineon 6R190C6 охлаждаются отдельным алюминиевым радиатором. Их работой управляет ШИМ-контроллер CM6901 от Champion Microelectronics.

XFX PRO 1050W

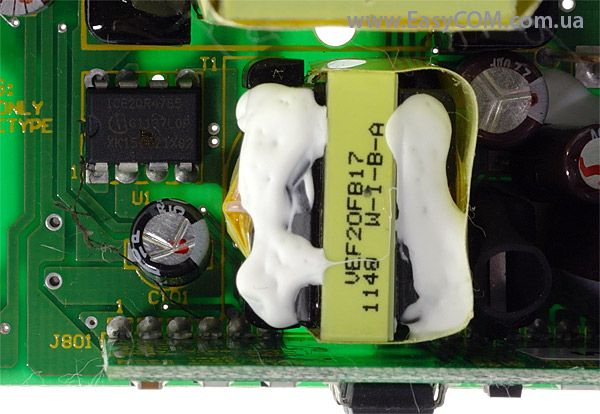

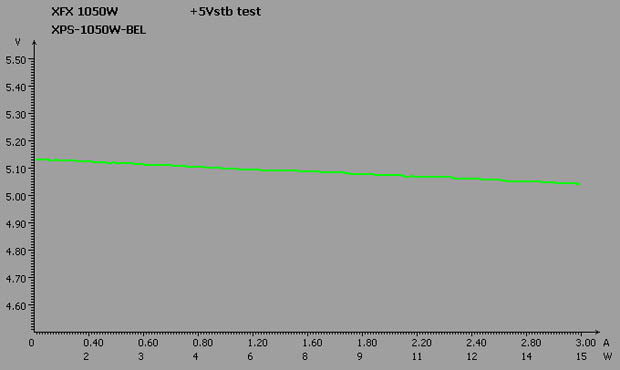

Возле силового трансформатора размещен узел дежурной линии питания +5VSB, основанный на микросхеме ICE2QR4765.

XFX PRO 1050W

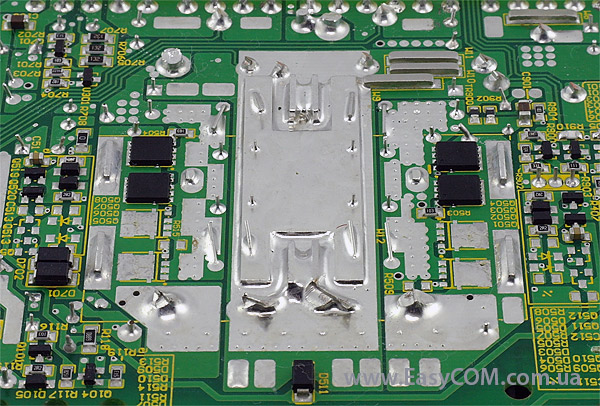

Во всех высокоэффективных блоках питания в низковольтной части используется синхронный выпрямитель с DC-DC преобразователями, XFX PRO 1050W не стал исключением. Для выпрямления напряжения +12В на обратной стороне главной печатной платы установлено четыре «мосфета» Infineon 027N04LS. Хорошо заметны еще четыре посадочных места для дополнительных транзисторов. Это подтверждает тот факт, что в блоках питания XFX PRO 1050W и XFX PRO 1000W используется одинаковая схемотехника. Напомним, что в XFX PRO 1000W в формировании напряжения питания +12В задействованы все восемь транзисторов.

XFX PRO 1050W

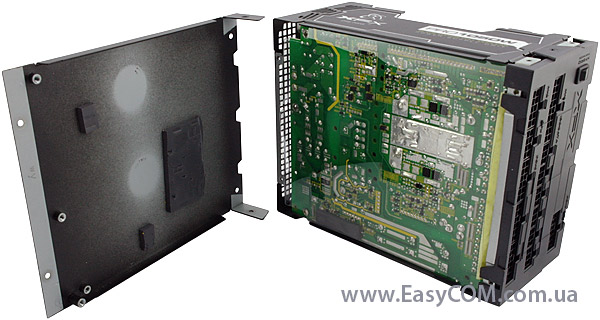

Да и охлаждение «мосфетов» в XFX PRO 1050W организовано по такому же принципу, как и в XFX PRO 1000W. В частности, часть тепла отводится на корпус блока питания через слой теплопроводного материала, закрепленного на нижней крышке.

XFX PRO 1050W

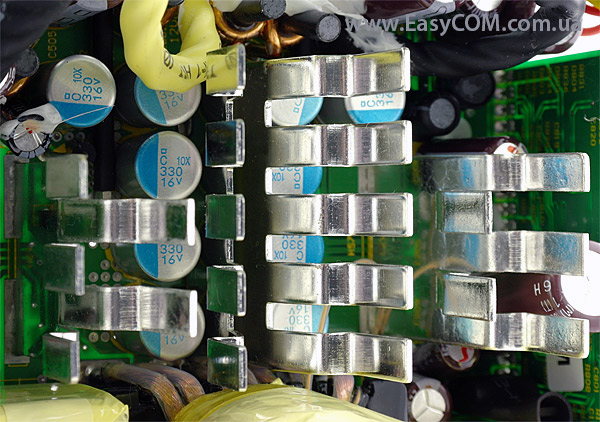

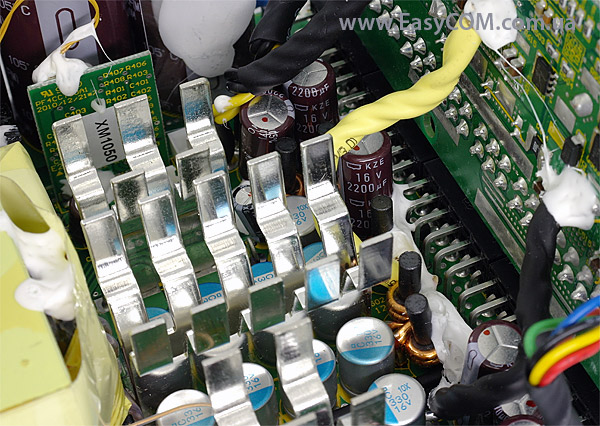

Остальная часть рассеивается с помощью трех радиаторов, установленных в низковольтной части.

XFX PRO 1050W

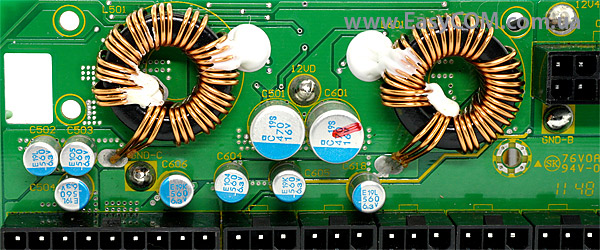

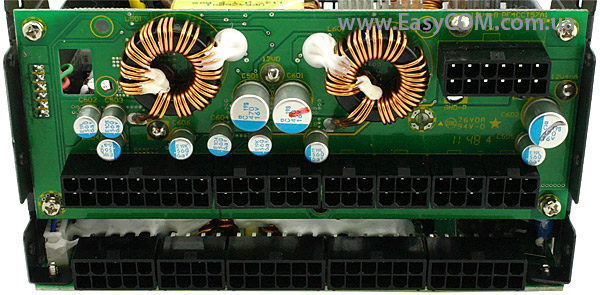

Конструкция DC-DC преобразователей также вполне знакомая по киловаттной «платиновой» модели. Преобразователи напряжений питания +3,3В и +5В установлены на общей печатной плате. С одной ее стороны находятся элементы для стабилизации (две катушки) и фильтрации (твердотельные конденсаторы) напряжений питания.

XFX PRO 1050W

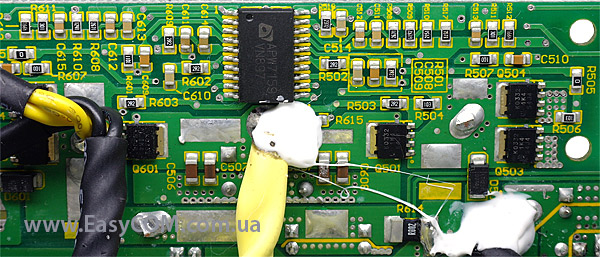

С обратной стороны распаяна силовая часть преобразователей, которая состоит из шести транзисторов RJK0332DPB (по три на каждый канал) и контроллера APW7159, управляющего их работой.

XFX PRO 1050W

Согласно концепции технологии SolidLink, часть модульных разъемов распаяна непосредственно на плате с DC-DC преобразователями. Остальная же часть (преимущественно разъемы, где используется только линия +12В) расположена на основной печатной плате.

XFX PRO 1050W

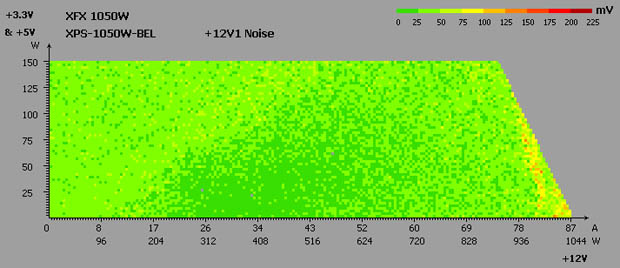

Помимо обилия твердотельных конденсаторов, на канале +12В установлено и несколько конденсаторов с жидким электролитом. Их производителем выступает известная японская компания United Chemi-Con, а сами элементы относятся к высокотемпературной серии (до 105⁰С). Все это говорит о высоком качестве и позволяет рассчитывать на их продолжительный срок службы.

XFX PRO 1050W

Система защит построена на основе микросхемы PS232F, которая обеспечивает контроль напряжений (UVP/OVP) на всех трех каналах (+3,3В, +5В, +12В) и защиту от перегрузки по току (OCP). Остальные виды защит (от короткого замыкания/перегрузки/перегрева) реализованы в других узлах блока питания.

XFX PRO 1050W

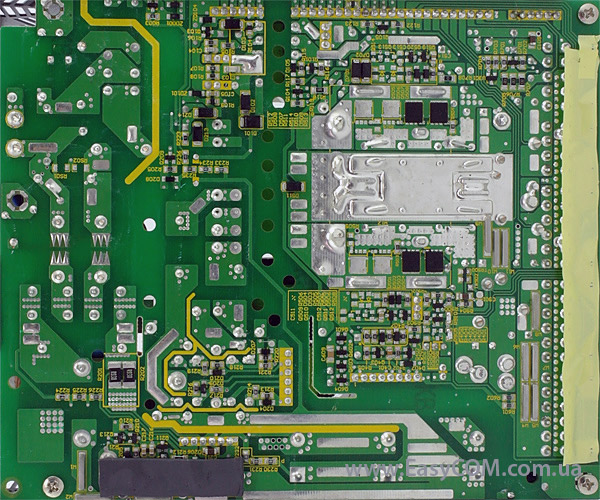

Качество пайки очень хорошее, все дорожки ровные, потеков и других недостатков не обнаружено.
