Обзор и тестирование блока питания ZALMAN ZM600-TX 600W

Знакомство с 500- и 700-Вт представителями линейки доступных блоков питания ZALMAN ZM-TX оставило приятное впечатление. Протестированные решения могут похвастать хорошими выходными показателями напряжений на всем рабочем диапазоне, возможностью работы с достаточно большими перегрузками, а также тихой и весьма эффективной системой охлаждения. Можно ли то же самое сказать об еще одном устройстве из данной линейки – ZALMAN ZM600-TX 600W мощностью 600 Вт?

ZALMAN ZM600-TX 600W

Ответить на этот вопрос поможет испытание данного источника на реальной конфигурации, а также прохождение им ряда уже привычных для наших постоянных читателей тестов. Давайте посмотрим, что скрывается внутри 600-ваттного решения стоимостью $65, и каковы его возможности.

Спецификация

Модель

ZALMAN ZM600-TX 600W

Тип

ATX12V 2.31

Номинальная мощность, Вт

600

Мощность по каналу 12В, Вт

576

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Выходы, А

+3,3В

20

+5В

20

+12В

48

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

200 − 240

Частота, Гц

50 − 60

Входной ток, А

8

КПД, %

85,9

Сертифицирован 80 PLUS

80 PLUS 230V EU

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

97

Конфигурация системы выходных кабелей

Выведены напрямую из корпуса блока питания

Количество PCIe-разъемов

2 (6+2-контактные)

Размеры вентилятора, мм

140 х 140 х 25

Защиты

OVP, UVP, OPP, SCP, OCP

Размеры, мм

157 х 150 х 86

Вес, кг

2,1

Сайт производителя

ZALMAN

Страница продукта

Упаковка и комплект поставки

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

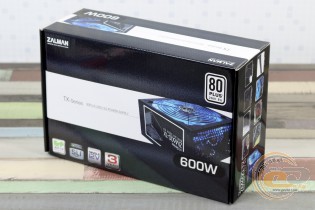

Упаковка ZALMAN ZM600-TX 600W отличается качественной полиграфией и информирует нас о его преимуществах, которых в действительности немало. Жесткость коробки позволит не переживать о сохранности источника при транспортировке, тем более что здесь также предусмотрен пакет из пузырчатой пленки (которую мы советуем не выбрасывать, ведь лопание воздушных пузырьков позволит вам снять напряжение в стрессовой ситуации).

ZALMAN ZM600-TX 600W

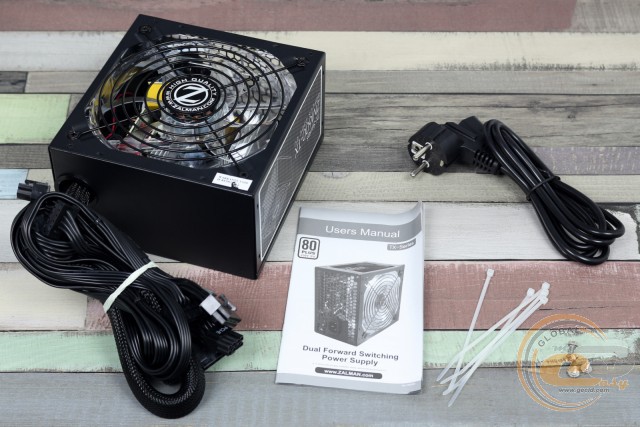

Комплектация блока питания включает в себя самое необходимое для его установки:

  • сетевой кабель питания;
  • четыре винта для крепления устройства внутри корпуса;
  • пять стяжек для проводов;
  • руководство пользователя.

Внешний вид

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

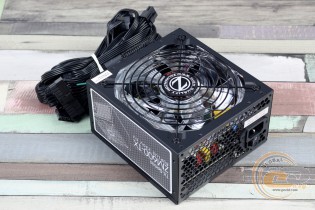

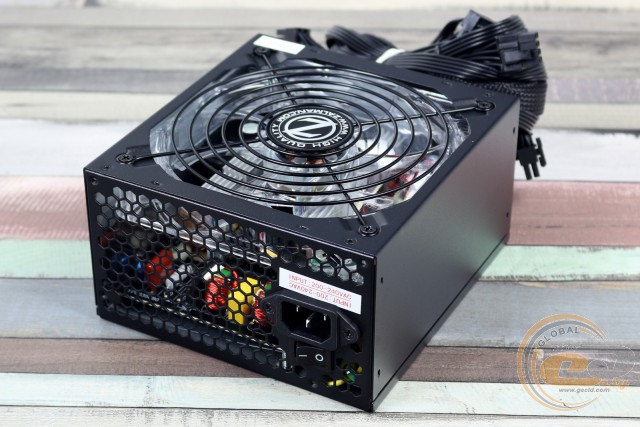

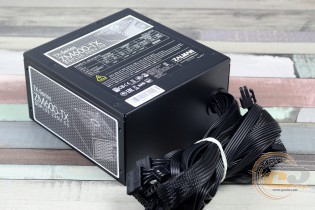

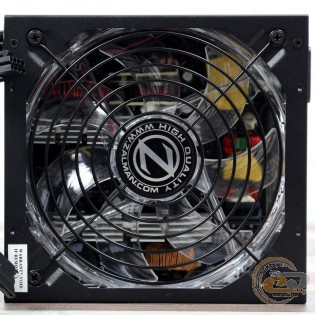

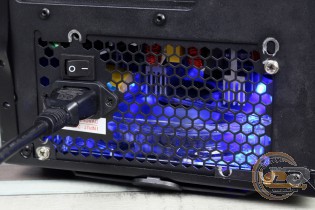

Хотя многие источники питания для удешевления окрашиваются только слоем серой грунтовки, тестируемое устройство может похвастать красивым и практичным матовым покрытием. Компоновка корпуса стандартная: прохладный воздух захватывается через решетку типа гриль, а выводится через тыльную панель, перфорированную в виде сот. Остальные стороны БП сделаны сплошными. Габариты корпуса аналогичны другим устройствам линейки ZALMAN ZM-TX и составляют 157 х 150 х 86 мм.

ZALMAN ZM600-TX 600W

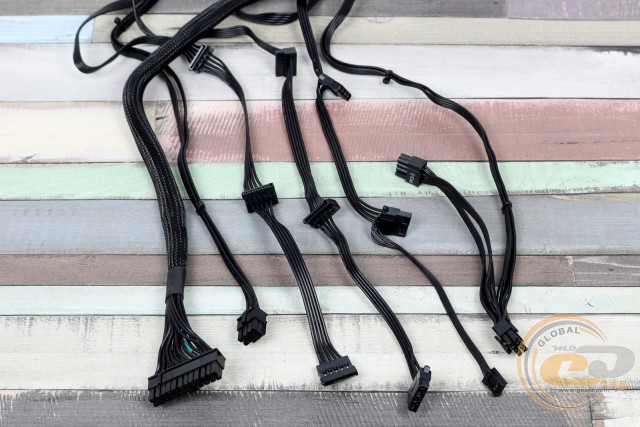

Модульная система кабелей здесь не предусмотрена (что закономерно, учитывая стоимость устройства), при этом производитель позаботился об их удобной укладке, выполнив проводники в виде шлейфов достаточной длины.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

50

4+4-контактный разъем питания ATX12V

1

65

два 6+2-контактных разъема PCIe

1

50-60

три разъема SATA

1

50-65-80

два разъема SATA + один PATA

1

50-65-80

два разъема PATA + один FDD

1

50-65-80

Набор разъемов в ZALMAN ZM600-TX 600W достаточно обширный и сможет удовлетворить потребности абсолютного большинства пользователей. Для подключения видеокарт здесь предусмотрены два коннектора PCIe в 6+2-контактном исполнении (в решении мощностью 700 Вт их четыре).

Внутреннее устройство

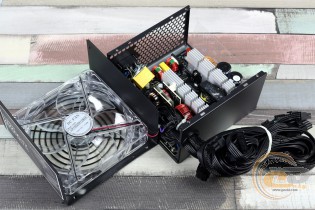

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

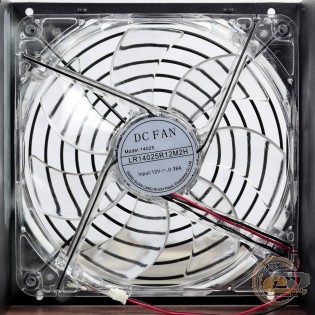

Перемещение потока воздуха возложено на все тот же 140-мм 7-лопастный вентилятор Dong Guan Lang Ruch LR14025R12M2H мощностью 4,56 Вт (12 В при 0,38 А), знакомый нам по другим решениям линейки.

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

Отличительной его особенностью является наличие синей LED-подсветки, что должно понравиться владельцам корпусов с верхним расположением БП.

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

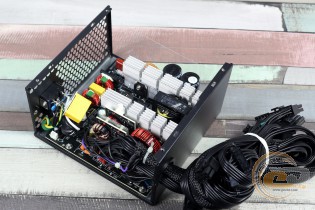

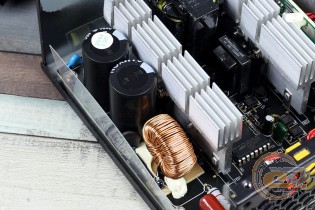

За эффективное пассивное охлаждение отвечает пара радиаторов с довольно большой площадью рассеивания, отводящих тепло от силовых компонентов.

ZALMAN ZM600-TX 600W

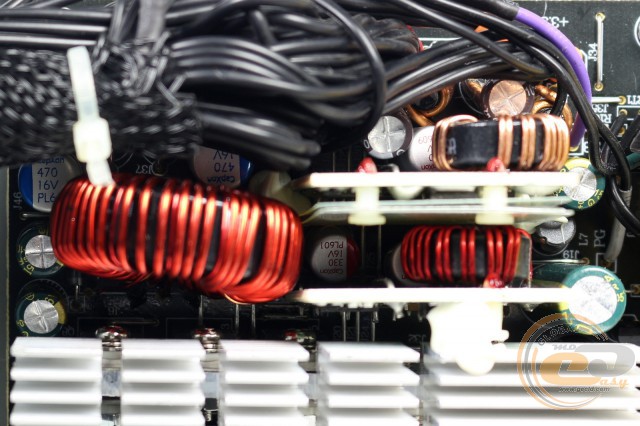

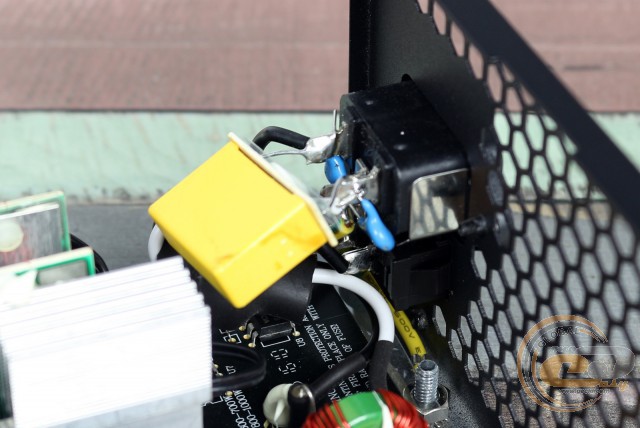

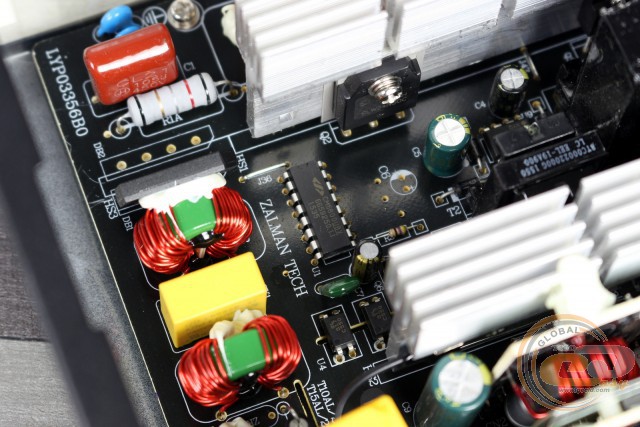

Сгладить высокочастотные помехи, излучаемые в сеть блоком питания ZALMAN ZM600-TX 600W, призван установленный на входе EMI-фильтр. Он включает в себя два дросселя, а также аналогичное количество X- и Y-конденсаторов. Экономия проявляется в отсутствии варистора, отвечающего за защиту от скачков напряжения.

ZALMAN ZM600-TX 600W

Нет здесь и дополнительного охладителя на диодной сборке, что характерно для многих блоков питания. Впрочем, как мы увидим далее, обдува вентилятором вполне достаточно для эффективного охлаждения данного компонента.

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

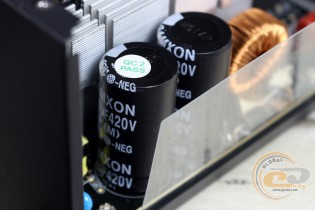

Рядом с элементами активного корректора коэффициента мощности (APFC) размещены два входных накопительных конденсатора. Это тайваньские решения SamXon (150 мкФ х 420 В, до 85°C) общей емкостью 300 мкФ, которые характеризуются хорошим качеством исполнения.

ZALMAN ZM600-TX 600W

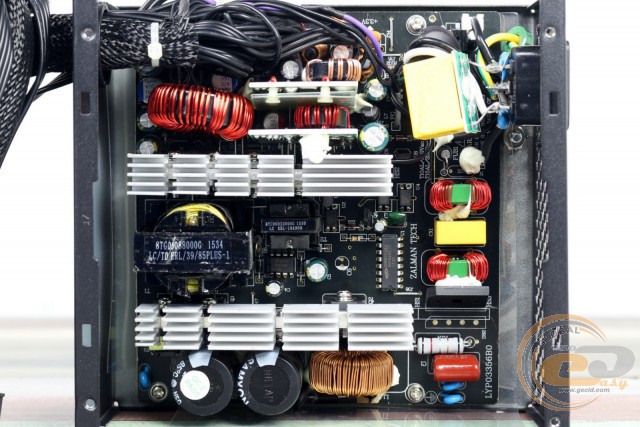

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

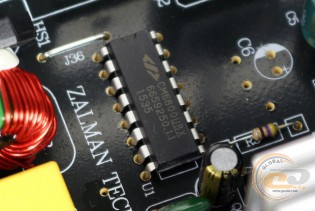

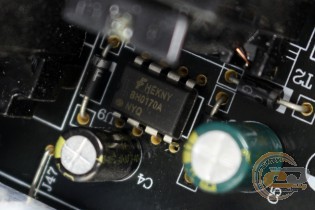

OEM-платформа от Hui Cheng Electronic Technology, применяемая в ZALMAN ZM600-TX 600W, полностью аналогична другим решениям этой линейки. В ее основе используется основной преобразователь на базе однотактного прямоходового конвертера (Dual Forward Converter). За работу данного узла отвечает микросхема Champion CM6800UBX, которая по совместительству является ШИМ-контроллером блока APFC. Логика работы дежурного источника питания +5Vsb возложена на чип BH0170A.

ZALMAN ZM600-TX 600W

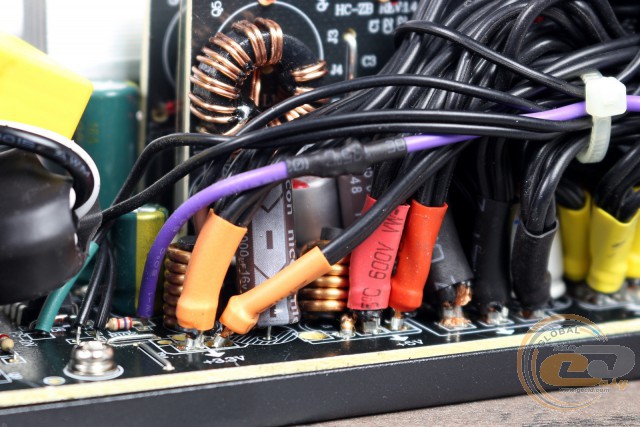

С помощью синхронного выпрямителя формируется напряжение +12В, с которого DC-DC-преобразователи создают каналы +3,3В и +5В. Приятно видеть здесь подход, характерный для более дорогих моделей, поскольку он позволит избежать проседания напряжения на линии +12В даже при больших нагрузках. В доступных же решениях обычно применяется групповой принцип стабилизации.

Что касается используемых компонентов, то это преимущественно твердотельные и электролитические тайваньские конденсаторы CapXon. Хотя в узле фильтрации напряжений замечен также как минимум один представитель китайской компании Nicon.

ZALMAN ZM600-TX 600W

Согласно технической спецификации, блок питания ZALMAN ZM600-TX 600W имеет следующие защиты:

  • от повышенного напряжения (OVP);
  • от пониженного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);
  • от перегрузки по току каждого канала (OCP).

В данном перечне отсутствует только защита от перегрева (OTP), но даже без нее столь обширный список не часто можно встретить в сравнительно недорогих источниках питания.
