Обзор и тестирование внешнего кармана для mSATA SSD-накопителей ZOTAC RAIDbox

Накопители, как и множество других компьютерных комплектующих, подвержены общей приятной тенденции – постоянному снижению стоимости и применению всевозможных технических инноваций, благодаря чему со временем вы получаете больший объем и производительность за меньшие деньги. Сейчас устройства, объем которых исчисляется десятками и сотнями гигабайт, можно разделить на две группы: относительно дешевые жесткие диски и более дорогие твердотельные и флеш-накопители. При этом разница в стоимости, как и в производительности, между ними весьма ощутима.

О том, каким накопителям отдать предпочтение в том или же ином случае, мы говорили не раз. Но когда дело заходит о внешних решениях, часто применяемых для транспортировки и долгосрочного хранения данных, более важными становятся уже другие характеристики. Так, лидерами по цене за гигабайт пространства остаются традиционные HDD-диски. Но они восприимчивы к внешним механическим воздействиям, из-за чего требуют особенного аккуратного обращения, а случайное падение может привести к выводу накопителя из строя и потере всей хранящейся информации. Поэтому в случае применения внешних жестких дисков нужно учитывать особенности находящегося внутри устройства. А вот привычные флеш-накопители лишены вышеперечисленных особенностей, но действительно скоростные модели большого объема по показателю стоимости одного гигабайта пространства часто даже дороже, чем набирающие все большую популярность твердотельные модели. Поэтому последние могут стать отличными спутниками, предоставляя не только высокие скоростные характеристики, но и лучшую защиту данных от сотрясений и вибраций без риска быть выведенными из строя в самый ответственный момент.

ZOTAC RAIDbox

Мы уже рассматривали как портативный SSD-диск, так и карманы для 2,5” накопителей, и убедились в неоспоримой пользе их объединения в одно устройство при желании получить высокую производительность и мобильность в одном устройстве. Еще одним похожим решением, которое обеспечит не только высокие скоростные характеристики, а и большую сохранность данных является ZOTAC RAIDbox – карман для двух твердотельных накопителей с интерфейсом mSATA, позволяющий использовать их в режимах JBOD, BIG, RAID 0 и 1. О его особенностях, возможностях, а также нюансах и пойдет речь в данном обзоре.

Спецификация

Производитель и модель

ZOTAC RAIDbox

(RAIDBOX-UD10)

Материал корпуса

Пластик

Доступные цвета

Серебристый

Внешний интерфейс

Micro USB 3.0

Внутренние интерфейсы

2 х mSATA 3 Гб/с

Рабочее напряжение, В

5

Максимальная сила тока, А

1

Габаритные размеры, мм

120,3 x 77,2 x 13

Вес, грамм

57,5

Совместимость с ОС

Windows 8 / 7, Ubuntu 12.04, Mac OS X Mountain Lion

Возможные режимы работы накопителей

JBOD, BIG, RAID 0 и 1

Гарантия производителя, лет

2

Сайт производителя

ZOTAC
Страница продукта

Размеры кармана сопоставимы с габаритами внешних 2,5” SSD / HDD-накопителей, а также карманов для них, что позволяет постоянно носить его с собой без какого-либо дискомфорта. То же самое касается и малого веса устройства – всего 57,5 г, а с двумя SSD-накопителями данный показатель будет в пределах 100 г.

Внешний вид и упаковка

ZOTAC RAIDbox

ZOTAC RAIDbox

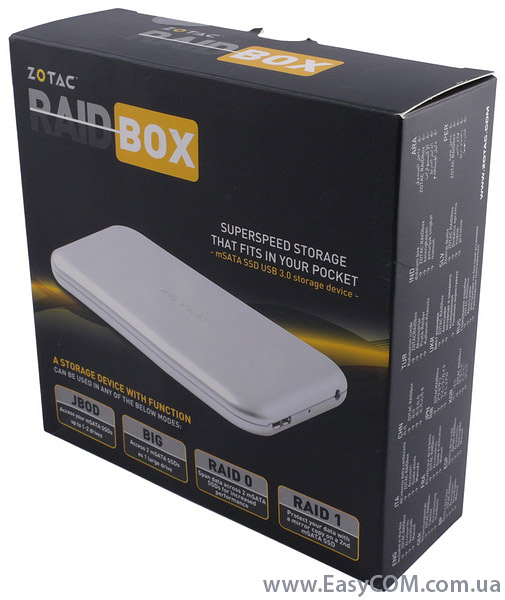

Упаковка кармана ZOTAC RAIDbox выполнена в традиционных для производителя тонах – черном и оранжевом. Лицевая сторона располагает кратким описанием возможностей находящегося внутри устройства, включая четыре режима его работы.

ZOTAC RAIDbox

Тыльная сторона коробки уже более информативна. Здесь описан процесс установки, который не должен вызвать никаких трудностей, предоставлен перечень поддерживаемых операционных систем и присутствует диаграмма, демонстрирующая зависимость скорости чтения/записи устройства от выбранного режима работы, а также в сравнении с другими накопителями. Как видно, производитель подчеркивает наибольшую производительность при использовании установленных mSATA-решений именно в режиме RAID 0.

ZOTAC RAIDbox

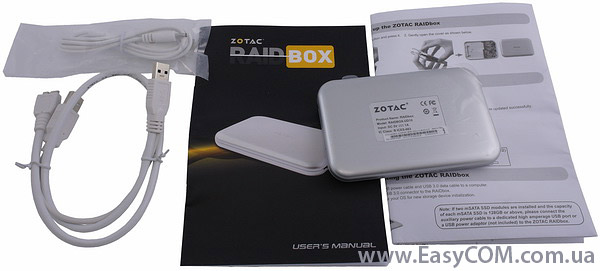

Внутри коробки находятся:

  • собственно, сам карман;
  • USB-кабель;
  • кабель дополнительного питания от USB;
  • руководство пользователя;
  • инструкция по использованию.

Комплект ZOTAC RAIDbox включает все необходимое для настройки и эксплуатации кармана. Отметим, что дополнительный кабель питания от USB производитель рекомендует подключать лишь в случае использования двух накопителей объемом 128 ГБ и более.

ZOTAC RAIDbox

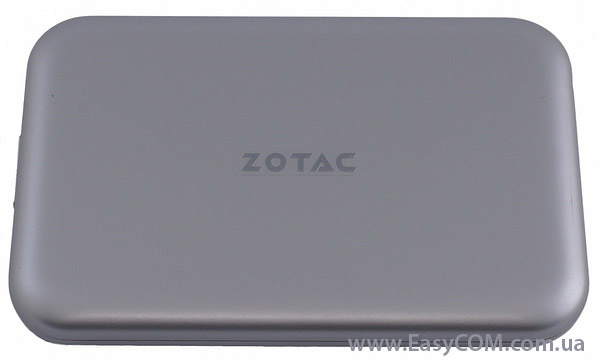

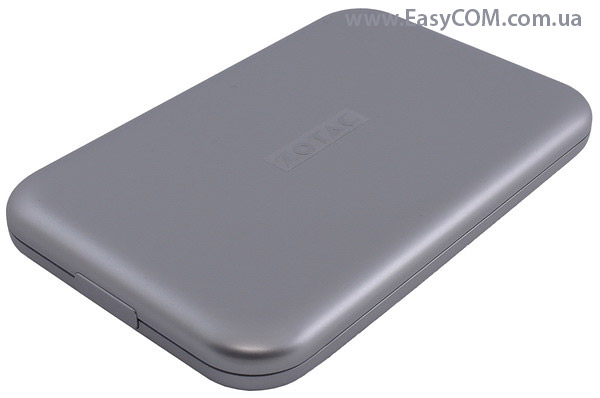

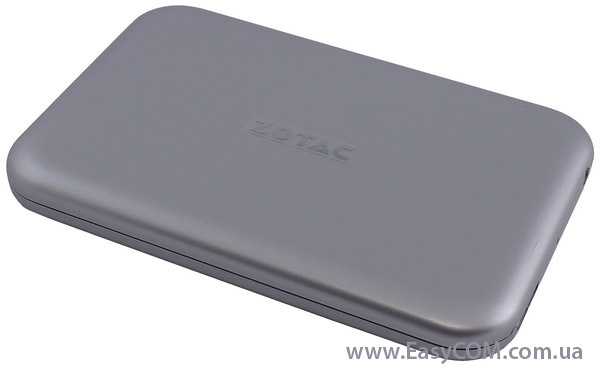

Корпус кармана ZOTAC RAIDbox выполнен из пластика серебристого цвета с округленными краями. Это придает всей конструкции более элегантный вид, а также позитивным образом влияет на удобство транспортировки новинки, особенно в кармане пользователя. На верхней крышке присутствует лишь название производителя.

ZOTAC RAIDbox

Тыльная сторона содержит наклейку с указанием конкретной модели устройства, требований к питанию (постоянное напряжение 5 В с силой тока до 1 А), а также соответствия сертификатам Евросоюза и Федеральной комиссии по связи.

ZOTAC RAIDbox

ZOTAC RAIDbox

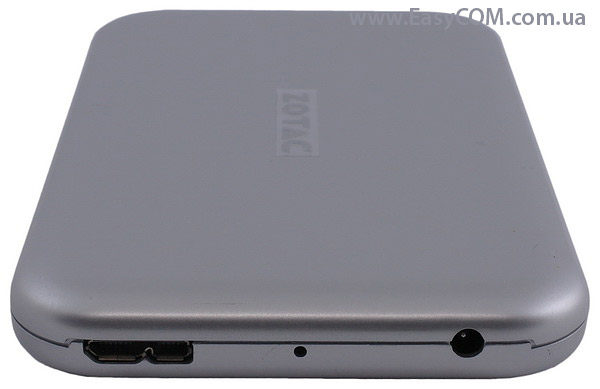

На одной из боковых сторон расположилась кнопка замка кармана, противоположная же несет разъем Micro USB 3.0, синий LED-индикатор состояния накопителей и разъем для питания. Какие-либо дополнительные элементы снаружи корпуса отсутствуют.

ZOTAC RAIDbox

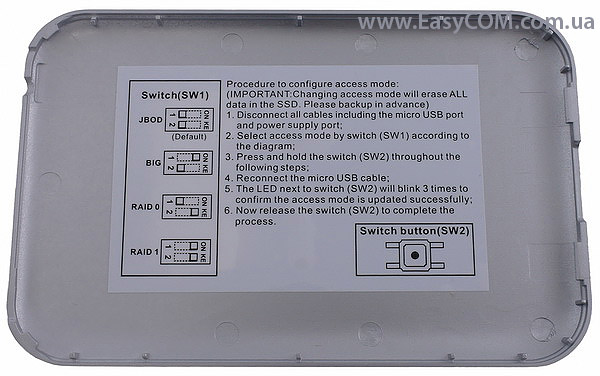

Под крышкой мы обнаружили наклейку, которая шаг за шагом описывает процесс выбора режима работы кармана, на чем мы остановимся немного позже.

ZOTAC RAIDbox

ZOTAC RAIDbox

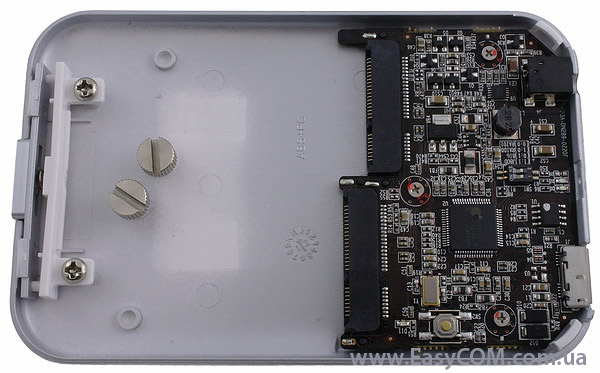

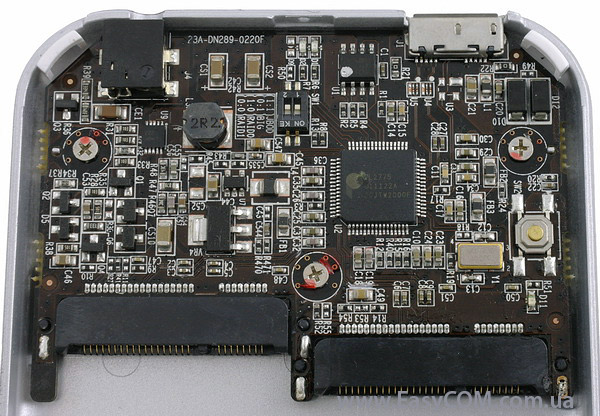

Внутри новинки присутствует печатная плата с двумя интерфейсами mSATA, а также два винта для крепления самих накопителей. Управляющим элементом является контроллер Prolific PL2775, выступающий в качестве моста между внешним интерфейсом USB 3.0 и двумя внутренними mSATA 2.0. Дополнительно он обеспечивает совместимость устройства с внешними интерфейсами USB 2.0 и USB 1.1, а также внутренним mSATA 1.0.

ZOTAC RAIDbox

ZOTAC RAIDbox

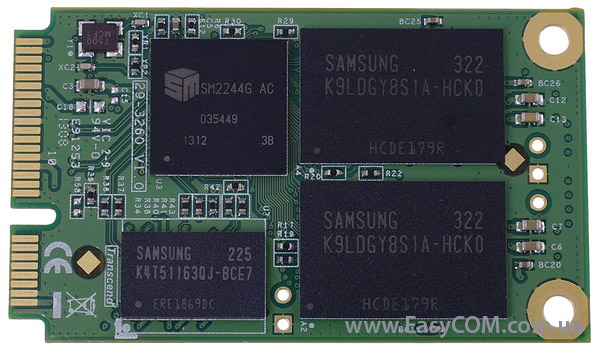

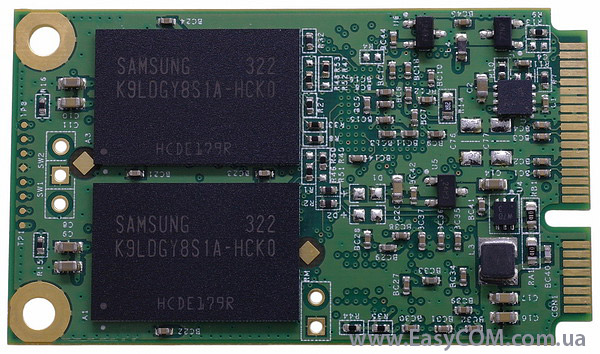

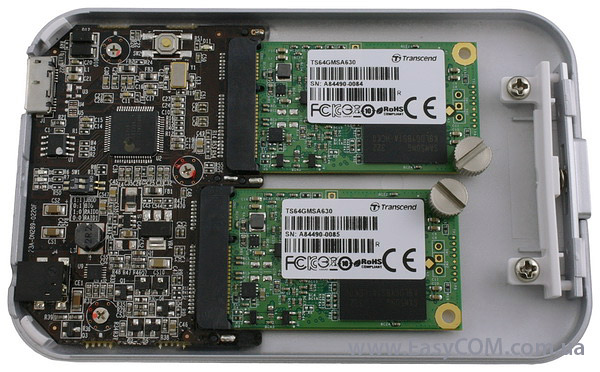

Так как в комплекте с ZOTAC RAIDbox сами твердотельные накопители не поставляются, мы установили имеющиеся в наличии два SSD-решения Transcend TS64GMSA630 объемом по 64 ГБ с интерфейсом mSATA 2.0 (максимальная пропускная способность – 3 Гбит/с). В основе этих моделей находится контролер Silicon Motion SM2244G, 64 МБ DDR2 кеш-памяти Samsung K4T51163QJ-BCE7 и четыре чипа памяти Samsung K9LDGY8S1A-HCKO объемом по 16 ГБ каждый.

ZOTAC RAIDbox

ZOTAC RAIDbox

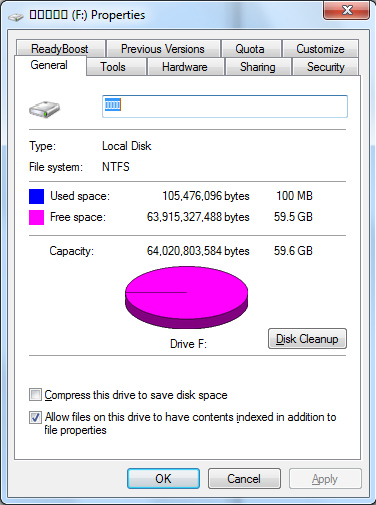

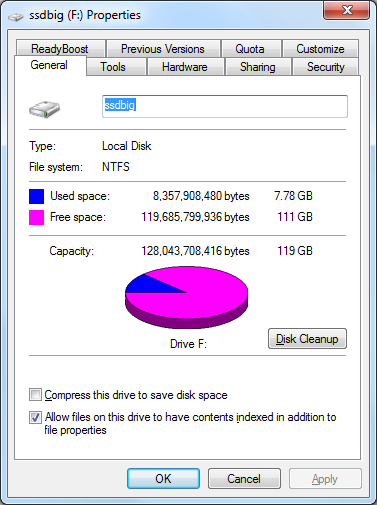

В зависимости от выбранного режима работы содержимое кармана с двумя накопителями будет определяться как один диск емкостью 119 ГБ (режимы RAID 0 и BIG), два отдельных накопителя объемом по 59,6 ГБ (JBOD) или одно решение емкостью 59,6 ГБ (RAID 1).Также стоит уточнить, что несовпадение с номинальными объемами (128 и 64 ГБ соответственно) вызвано из-за десятичного перевода единиц измерения информации, к которому прибегают производители самих накопителей.

Процесс установки и режимы работы

Процесс установки и подключения накопителей, как и обещано производителем, очень простой.

ZOTAC RAIDbox

ZOTAC RAIDbox

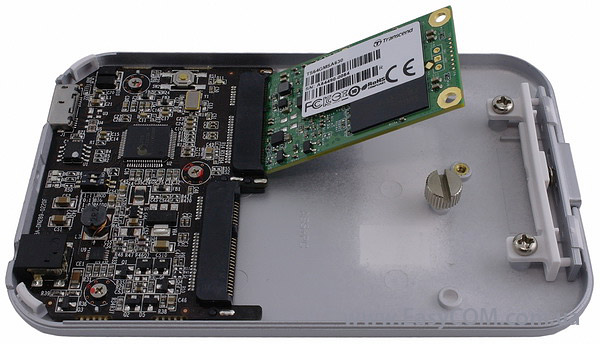

Монтаж SSD-решений в соответствующие разъемы осуществляется под небольшим углом, а потом они фиксируются массивными винтами, форма головок которых позволяет выполнить эту процедуру без каких-либо посторонних инструментов.

После установки накопителей следует выбрать один из доступных режимов их работы:

ZOTAC RAIDbox

  • RAID 0 – распределение данных (data striping). В этом режиме информация записывается параллельно на оба накопителя, таким образом увеличивая производительность их функционирования. Обратной стороной медали является то, что выход из строя одного накопителя приведет к потере всех данных.

ZOTAC RAIDbox

  • RAID 1 – зеркалирование дисков (disk mirroring). Вся информация записывается одновременно на оба накопителя, создавая избыточные данные. Но в случае выхода из строя одного из дисков, второй будет содержать точную его копию, то есть обеспечивается полная сохранность записанной информации. При этом доступный объем равный объему одного накопителя.
  • JBOD – просто набор дисков (just a bunch of disks). Фактически, режим аналогичный использованию нескольких накопителей без объединения в массив.
  • BIG – объединение накопителей в один логический диск без повышения уровня их производительности или резервного копирования данных. При этом выход из строя одного из них повлечет за собой лишь утрату записанной нем информации, а не всей, как в случае с RAID 0.

Режим работы JBOD установлен по умолчанию. При желании выбрать другой режим следует выполнить следующую последовательность действий:

1. Убедитесь в том, что от ZOTAC RAIDbox отсоединены все кабели.

ZOTAC RAIDbox

ZOTAC RAIDbox

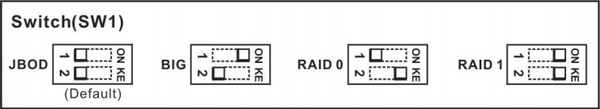

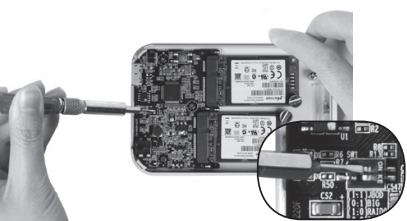

2. С помощью переключателя, размещенного посередине платы, установите один из выбранных режимов в соответствии с приведенной схемой.

ZOTAC RAIDbox

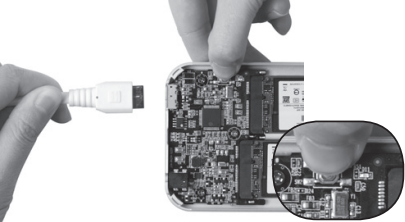

3. Нажмите и удерживайте кнопку, размещенную на краю платы.

4. Подсоедините Micro USB кабель.
5. LED-индикатор должен трижды мигнуть в подтверждение удачного завершения процесса выбора режима.
6. Отпустите кнопку.

Как видите, в действительности ничего сложного в настройке режима работы кармана ZOTAC RAIDbox нет.
