Обзор и тестирование видеокарты ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

В данном материале мы познакомим вас с видением компании ASUS на то, как именно должна выглядеть и функционировать видеокарта на NVIDIA GeForce GTX 650 Ti BOOST. По состоянию на начало мая 2013 года в арсенале компании присутствуют всего две версии ускорителей на данном GPU: ASUS GeForce GTX 650 Ti BOOST DirectCU II OC и ASUS GeForce GTX 650 Ti BOOST DirectCU II. Основным, и, пожалуй, единственным, отличием между ними является наличие заводского разгона у тестируемой нами версии с индексом OC. Напомним, что более подробно с характеристиками и особенностями графического процессора NVIDIA GeForce GTX 650 Ti BOOST вы можете ознакомиться в одном из наших предыдущих обзоров, а пока что предлагаем непосредственно перейти к обзору ASUS GeForce GTX 650 Ti BOOST DirectCU II OC.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Спецификация:

Модель

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

(ASUS GTX650TIB-DC2OC-2GD5)

Графическое ядро

NVIDIA GK106 (Kepler)

Количество универсальных шейдерных процессоров

768

Поддерживаемые API

DirectX 11.1 (Shader Model 5.0), OpenGL 4.2

Поддержка фирменных технологий

GPU Boost, Adaptive V-Sync, PhysX, SLI, NVIDIA Surround, 3D Vision, CUDA

Частота графического ядра, МГц

1020 (1085 МГц с учетом использования технологии GPU Boost)

Частота памяти (эффективная), МГц

1502 (6008)

Объём памяти, МБ

2048

Тип памяти

GDDR5

Ширина шины памяти, бит

192

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое - до 2560x1600 (до 3840x2160 DisplayPort)

Аналоговое - до 2048x1536

 (через переходник)

Интерфейсы вывода изображения

DVI-D

DVI-I

HDMI

DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальные требования к блоку питания, Вт

450

Размеры, мм

217 х 120

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU.

Сайт производителя

ASUS

Все цены на Asus+GeForce+GTX650Ti+BOOST

По сути, единственными отличиями ASUS GeForce GTX 650 Ti BOOST DirectCU II OC от «эталонного» образца являются наличие заводского разгона графического ядра до частоты в 1020 МГц (1085 МГц с учетом GPU Boost), доработанная элементная база и альтернативная система охлаждения DirectCU II.

Упаковка и комплектация

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

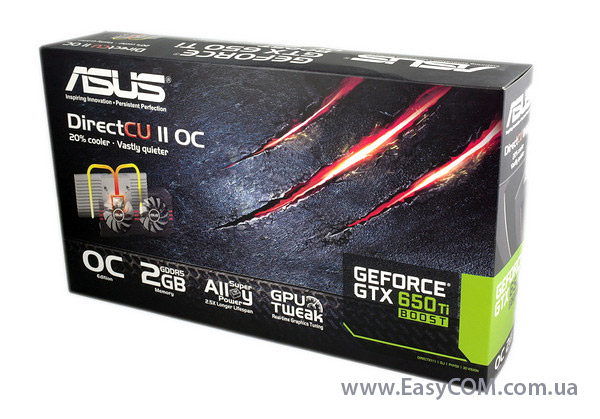

Поскольку коробка ASUS GeForce GTX 650 Ti BOOST DirectCU II OC ничем не выделяется на фоне упаковок других видеокарт данной компании, то подробно на ней мы останавливаться не будем. Выделить можно разве что наличие отметки о том, что видеокарта принадлежит к серии OC Edition (разогнанные в заводских условиях видеокарты).

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Обратная сторона упаковки отведена под схему подключения видеовыходов, а также под краткую техническую спецификацию видеокарты и изображение системы охлаждения DirectCU II.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Исходя из системных требований ASUS GeForce GTX 650 Ti BOOST DirectCU II OC, блок питания вашего ПК должен обладать мощностью не менее 450 Вт и быть способным выдавать до 24 А по линии +12В.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

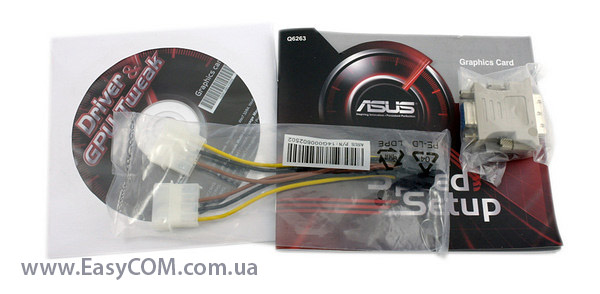

Отметим очень неплохую, как для бюджетного продукта комплектацию, ведь в коробке, помимо диска с драйверами и утилитами и краткого руководства, мы обнаружили два переходника, один c DVI-I на VGA, а второй с двух 4-контактных периферийных разъёмов питания на один 6-контактный разъём питания видеокарты.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Видеокарта ASUS GeForce GTX 650 Ti BOOST DirectCU II OC оснащена следующим полноценным набором портов для вывода изображения:

  • 1x DVI-D;
  • 1x DVI-I;
  • 1х HDMI;
  • 1х DisplayPort.

При необходимости подключить аналоговый монитор предлагается воспользоваться комплектным переходником с DVI на VGA.

Поддерживаются следующие разрешения:

  • Цифровое - до 3840x2160;
  • Аналоговое - до 2048x1536.

Внешний вид и элементная база

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Видеокарта ASUS GeForce GTX 650 Ti BOOST DirectCU II OC выполнена на текстолите с уникальным дизайном длиной 193 мм. Несмотря на более крупные, чем у «эталонного» образца, размеры, логика расположения основных элементов осталась неизменной, за исключением лишь разъема для подключения СО и твердотельных конденсаторов в цепи питания GPU, которые расположены несколько иначе.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Система стабилизации питания видеокарты ASUS GeForce GTX 650 Ti BOOST DirectCU II OC выполнена по схеме 4+1 фаза, для GPU и чипов памяти соответственно. Во всех цепях питания используются исключительно твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

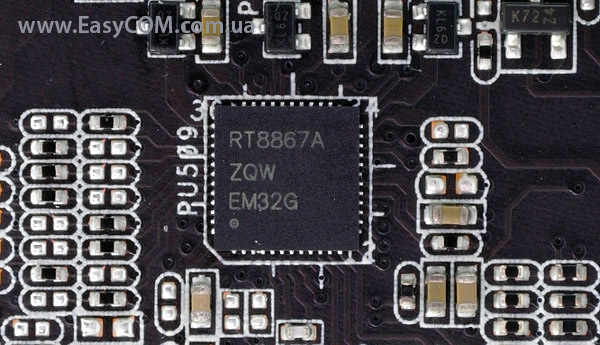

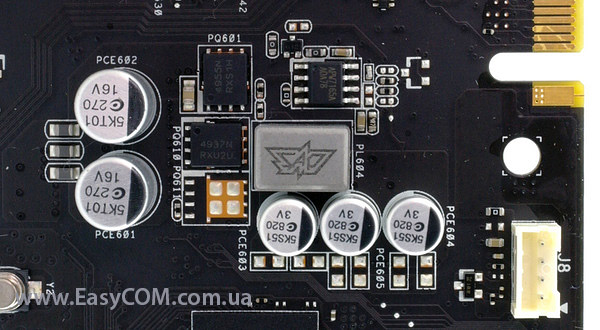

Система питания ядра реализована на 4-фазном контроллере RT8867A производства компании Richtek, который поддерживает активное переключение фаз в зависимости от нагрузки для оптимизации уровня энергопотребления видеокарты.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

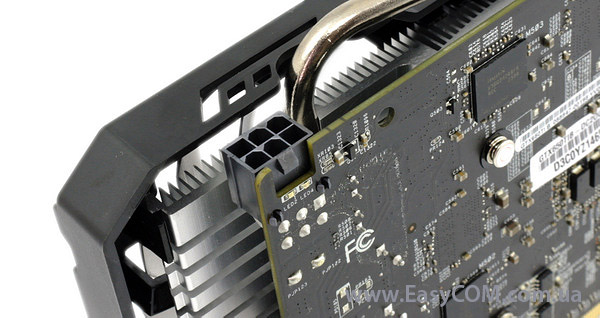

Помимо разъема PCI-Express, питание обеспечивается через один 6-контактный силовой разъём, который находится на боковой стороне графического ускорителя. Благодаря его удачному расположению «вверх ногами» подключение и отключение кабеля питания происходит очень легко.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Как и другие модификации NVIDIA GeForce GTX 650 Ti BOOST, версия от ASUS обладает поддержкой технологии NVIDIA SLI. Для её реализации на текстолите присутствует соответствующий разъем, при помощи которого вы сможете объединить две видеокарты для совместного расчета графических эффектов.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

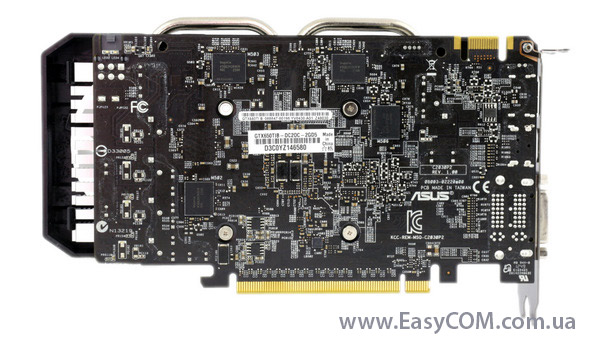

На обратной стороне текстолита размешено четыре из восьми чипов памяти, а также несколько элементов системы питания.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

В основе ASUS GeForce GTX 650 Ti BOOST DirectCU II OC лежит графический чип NVIDIA GK106 (Kepler), произведенный по 28-нм техпроцессу. Он содержит 768 универсальных шейдерных конвейера (или ядер CUDA по терминологии NVIDIA) и 24 блока растеризации. Частота работы графического ядра, как мы уже упоминали, была повышена относительно рекомендованных NVIDIA 980 МГц и составляет 1020 МГц. Благодаря поддержке технологии GPU Boost, в турборежиме частота графического ядра может достигать 1085 МГц. Обмен данными между графическим ядром и памятью осуществляется через 192-битную шину.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Память видеокарты, общий объем которой составляет 2 ГБ, набрана с помощью 8-ми чипов по 256 МБ производства компании Hynix. Чипы имеют маркировку H5GQ2H24AFR-R0C и согласно документации их рекомендованная частота равна 6 ГГц, соответственно, поскольку они работают на номинальной частоте, у нас есть неплохие шансы добиться хоть сколько-либо значимого прироста частоты в результате разгона.

Система охлаждения

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

За охлаждение графического ядра NVIDIA GK106 отвечает фирменный кулер DirectCU II, уже очень хорошо нам знакомый по большому количеству протестированных видеокарт ASUS. Видеокарта, с установленной СО, занимает два слота расширения и имеет общую длину в 217 мм.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

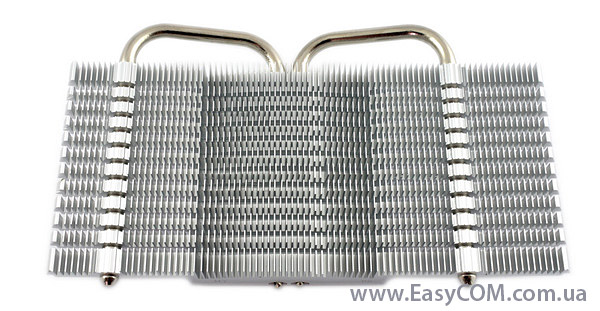

В отличие от ранее встречавшихся нам версий DirectCU II, где использовались стандартные радиаторы набранные из 42 – 48 тонких пластин, в данном случае система охлаждения состоит из радиатора, который представляет собой цельный брус алюминия, разделенный по краям на секции. Также в наличии два вентилятора диаметром 75 мм, закрепленные на кожухе, который накрывает всю конструкцию сверху.

Для равномерного распределения тепла по всей площади радиатора применяются две медные тепловые трубки диаметром 6 мм.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

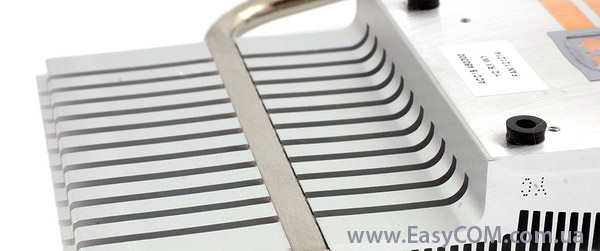

Также отметим, что для более эффективного теплообмена между основанием радиатора и тепловыми трубками используется припой, в то время как на краях, где трубки контактируют с ребрами, припой отсутствует.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

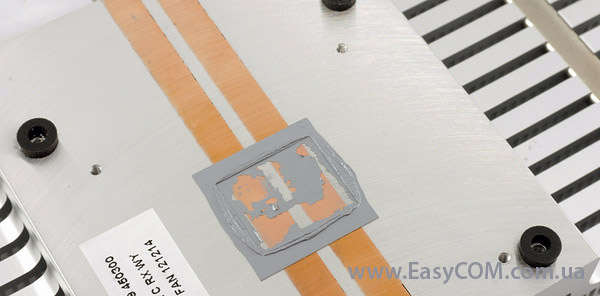

Фирменной особенностью DirectCU II является технология непосредственного контакта тепловых трубок с графическим кристаллом через небольшой слой термопасты.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

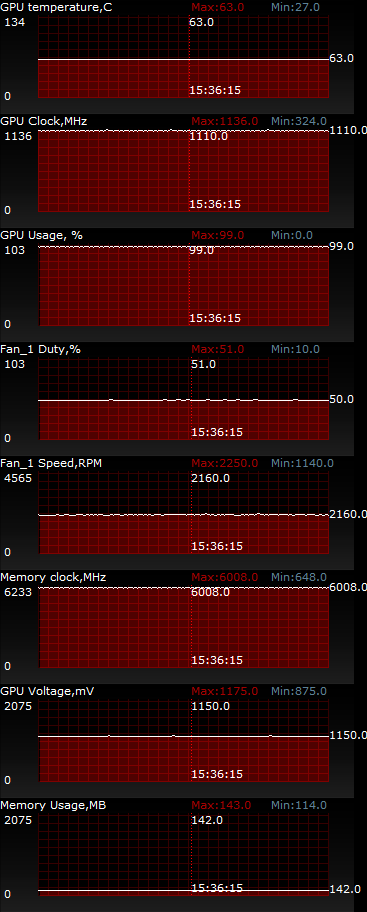

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось до 63 градусов, а кулер, судя по показаниям мониторинга, работал при этом на половину от своей максимальной мощности. Уровень шума в данном случае можно охарактеризовать как «ниже среднего».

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

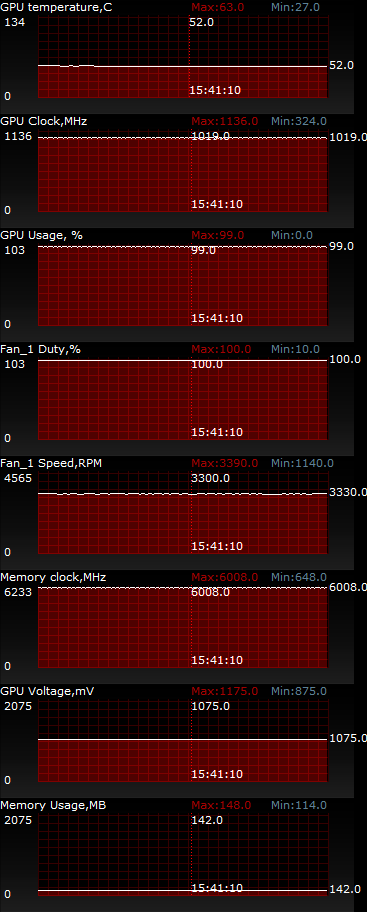

В режиме максимальной скорости вращения вентиляторов температура GPU опускается до 52 градусов. При этом видеокарта все еще продолжает быть вполне тихой.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

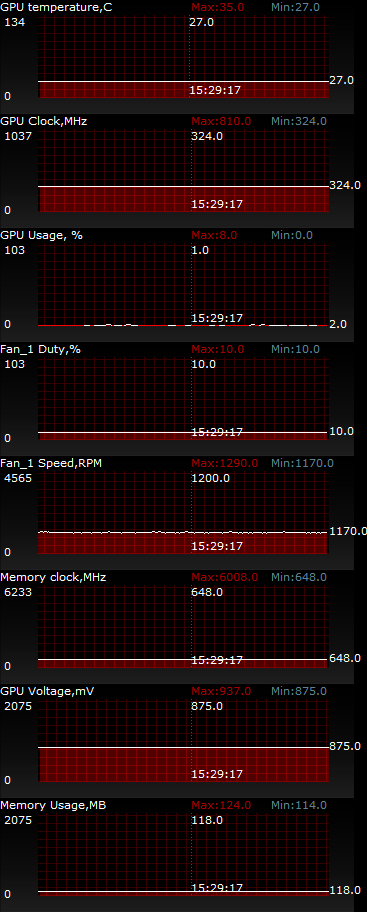

При отсутствии нагрузки, частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение графического ядра. В таком режиме температура GPU не превышает 27 градусов, а система охлаждения соблюдает тишину.

Для большей наглядности и оценки эффективности системы охлаждения ASUS GeForce GTX 650 Ti BOOST DirectCU II OC приведем небольшое сравнение с протестированными нами ранее версиями NVIDIA GeForce GTX 650 Ti BOOST:



ASUS

GeForce GTX 650 Ti BOOST DirectCU II OC

ZOTAC GeForce GTX 650 Ti Boost

Palit

GeForce GTX 650 Ti BOOST OC

Тип системы охлаждения

Осевая

Осевая

Осевая

Количество вентиляторов

2

2

2

Диаметр лопастей

75 мм.

74 мм.

75 мм.

Частота GPU

1020

993

1006

Частота GPU Turbo boost

1085

1059

1072

Температура в нагрузке (автоматическая регулировка кулера)

63

66

71

Температура в нагрузке (максимальная скорость вращения кулера)

52

57

56

Шум на максимальных оборотах

Ниже среднего

Ниже среднего

Ниже среднего
