Обзор и тестирование видеокарты ASUS ROG STRIX GeForce GTX 1070 GAMING: квинтэссенция качества

На страницах нашего ресурса мы уже успели познакомить вас с модификацией предтопового видеоускорителя NVIDIA GeForce GTX 1070 от компании ASUS, а именно с ASUS DUAL GeForce GTX 1070 OC. Она порадовала высоким качеством исполнения, тихой и эффективной системой охлаждения и неплохим уровнем заводского разгона.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

В данном обзоре речь пойдет о более продвинутой версии – ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING). К ее особенностям следует отнести полностью переработанную печатную плату, фирменную систему охлаждения DirectCU III, качественную элементную базу и несколько режимов работы. Также стоит отметить, что существует модель ASUS ROG STRIX GeForce GTX 1070 GAMING OC (ROG STRIX-GTX1070-O8G-GAMING), которая во всем повторяет героиню нашего обзора, кроме более высокой частотной формулы. Традиционно предлагаем начать наше повествование с рассмотрения детальных характеристик.

Спецификация

Модель

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

GPU

NVIDIA GP104-200-A1

Микроархитектура

NVIDIA Pascal

Техпроцесс, нм

16 (FinFET)

Количество CUDA-ядер

1920

Номинальная / динамическая частота графического ядра, МГц

1506 / 1683 («Gaming»)
1531 / 1721 («OC»)

Тип видеопамяти

GDDR5

Объем, ГБ

8

Номинальная / эффективная частота памяти, МГц

2002 / 8008

Ширина шины памяти, бит

256

Пропускная способность памяти, ГБ/с

256,3

Внешние интерфейсы

1 x DVI-D
2 x HDMI
2 x DisplayPort

Дополнительный разъем питания PCIe

1 x 8-контактный

Минимальная рекомендованная мощность блока питания, Вт

500

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

298 х 134 х 40 (313 х 132)

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Сайт производителя

ASUSTeK Computer Inc.

Упаковка и комплект поставки

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING) ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

Видеокарта поставляется в хорошо знакомой большой коробке, которая выполнена из плотного картона и пестрит обилием качественной полиграфии. Информативность хорошая: указаны некоторые технические параметры, ключевые преимущества и даже возможность получения подарка в игре World of Warships (15 дней премиум-доступа и премиальный крейсер «Диана»).

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

Список системных требований к компьютеру, в который планируется установка видеоускорителя, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 500 Вт, выдавать минимум 42 А по линии +12В и поддерживать один 8-контактный кабель питания PCIe.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

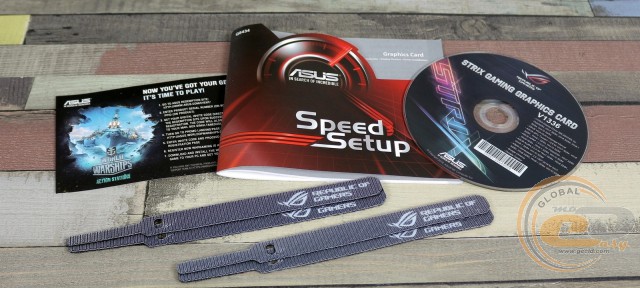

В комплекте с ASUS ROG STRIX GeForce GTX 1070 GAMING мы обнаружили стандартную бумажную документацию, диск с ПО и две пары многоразовых стяжек для укладки кабелей.

Внешний вид

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

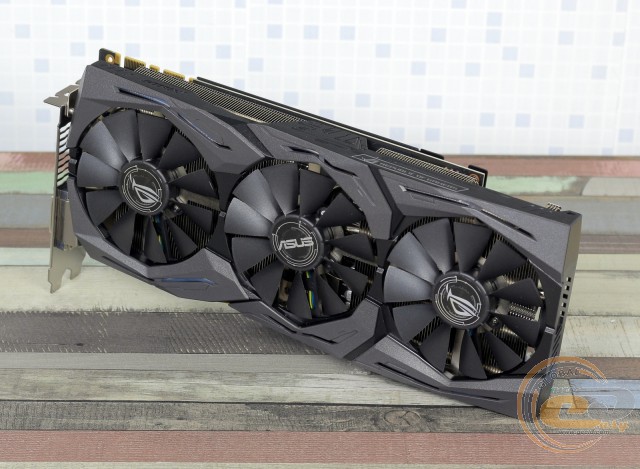

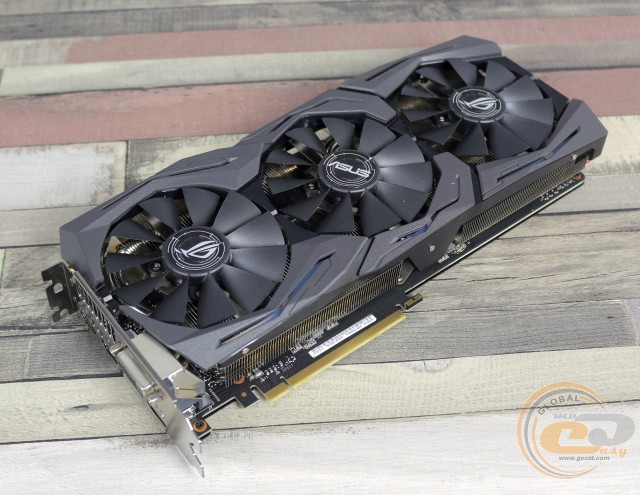

Дизайн графического адаптера ASUS ROG STRIX-GTX1070-8G-GAMING в точности повторяет старшую модель ASUS ROG STRIX GeForce GTX 1080 GAMING OC: грозный внешний вид с преобладанием рубленых граней и темной цветовой гаммы. Обе видеокарты собираются на полностью автоматической линии ASUS AUTO-Extreme Technology с использованием качественной элементной базы Super Alloy Power II. В ее состав входят твердотельные и тантал-полимерные конденсаторы, микросхемы DrMOS и дроссели с ферритовым сердечником. Все это позитивным образом отображается на стабильности и надежность работы адаптера при повышенных нагрузках, а также продлевает срок его службы.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

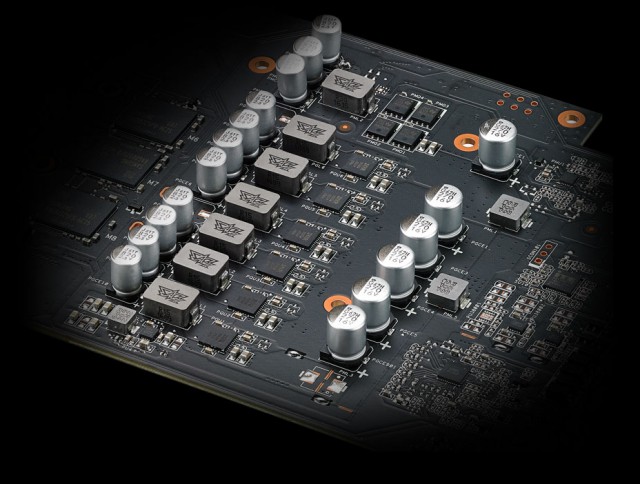

Для видеокарты используется полностью оригинальная PCB, но в отличие от старшей модели здесь не 10-фазная система питания (8+2), а 7-фазная (6+1). Напомним, что у эталонной NVIDIA GeForce GTX 1070 применяется 4+1-фазный дизайн. В качестве ШИМ-контроллера выступает микросхема uPI Semiconductor uP9511P, которая является рекомендованной чипмейкером для видеокарт серии NVIDIA GeForce GTX 10xx.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

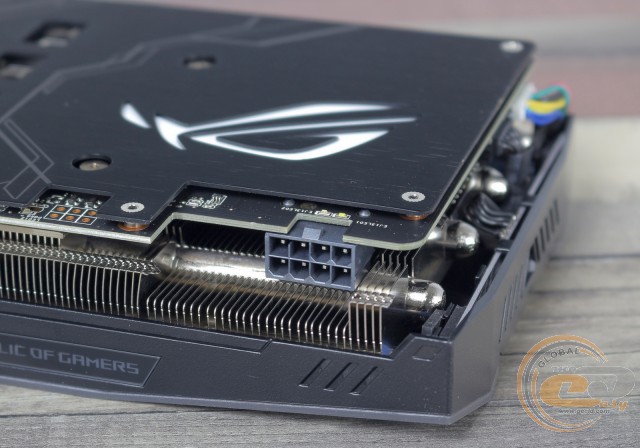

Помимо слота PCI Express 3.0 х16 для питания тестируемого графического адаптера используется один 8-контактный разъем PCIe. Суммарно может подаваться до 225 Вт мощности, что должно хватить для ручного разгона, учитывая, что TDP эталонной NVIDIA GeForce GTX 1070 заявлено на уровне 150 Вт. Система охлаждения слегка препятствует подключению и отключению дополнительного кабеля питания. Рядом находится пара светодиодов для индикации состояния питания и площадка для мониторинга и изменения ключевых напряжений.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

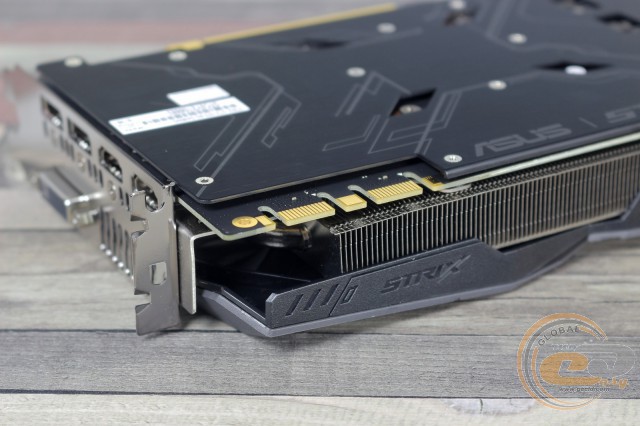

Для обеспечения работы технологии NVIDIA SLI на ASUS ROG STRIX GeForce GTX 1070 GAMING используются два коннектора для подключения соответствующих мостиков.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

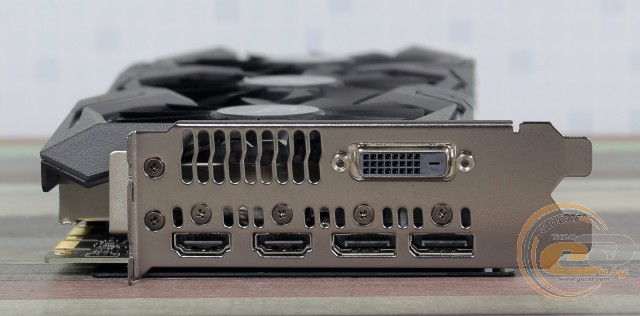

Набор внешних интерфейсов включает в себя:

  • 1 x DVI-D;
  • 2 x HDMI 2.0b;
  • 2 x DisplayPort 1.4.

Эталонная версия предполагает использование одного порта HDMI, но трех DisplayPort. Модифицированный набор видеоинтерфейсов компания ASUS называет VR-Friendly, поскольку два порта HDMI упростят подключение шлема виртуальной реальности.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

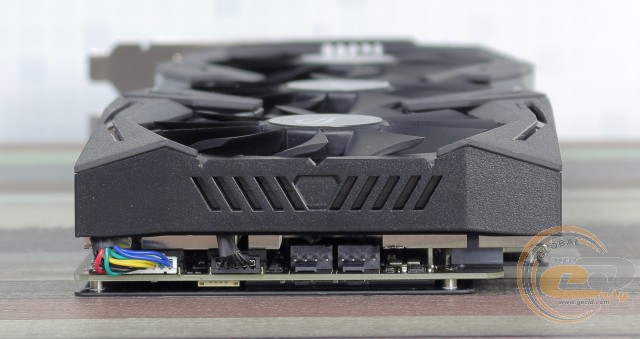

В хвостовой части приютились два 4-контактных разъема для подключения корпусных вентиляторов, реализующих технологию ASUS FanConnect. Скоростью их вращения будет управлять GPU, а не CPU, поэтому режим их работы будет определяться температурой графического процессора.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

В основе модели лежит графический чип NVIDIA GP104-200-A1, который произведен по 16-нм техпроцессу. Он состоит из 1920 ядер CUDA, 120 текстурных блоков и 64 блоков растеризации. Базовая частота GPU составляет 1506 МГц, а динамическая достигает 1683 МГц. То есть по умолчанию он работает в режиме «Gaming», который повторяет эталонные показатели

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

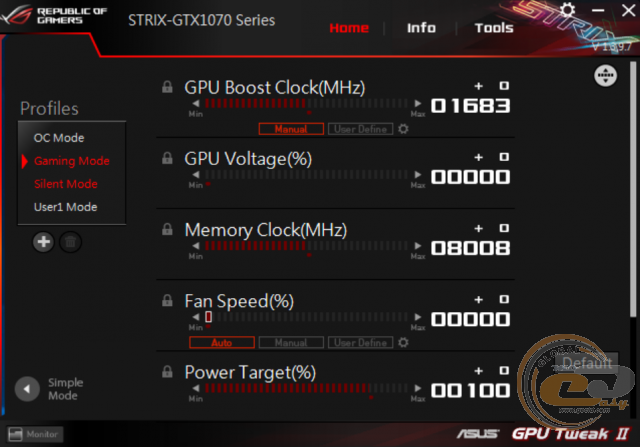

С помощью фирменной утилиты GPU Tweak II можно активировать предустановленный режим «OC» с частотами 1531 и 1721 МГц соответственно.

Память тестируемой видеокарты, общим объемом 8 ГБ, набрана с помощью восьми чипов Samsung емкостью 8 Гбит каждый. Все они распаяны на лицевой стороне платы и имеют эталонную эффективную тактовую частоту 8008 МГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 256,3 ГБ информации за секунду.

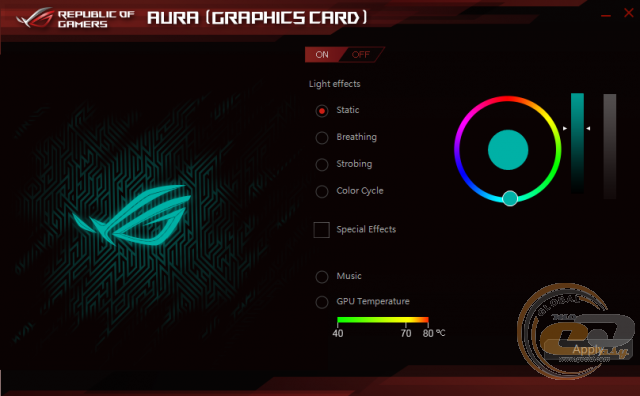

Для любителей моддинга и других украшательств в ASUS ROG STRIX GeForce GTX 1070 GAMING предусмотрена RGB-иллюминация ASUS AURA.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

Она позволяет персонализировать вашу видеокарту, выбрав один из миллионов доступных цветов и один из шести режимов работы. Причем подсветка может выполнять роль визуального мониторинга температуры GPU в режиме реального времени или подмигивать в ритм музыке.

Система охлаждения

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

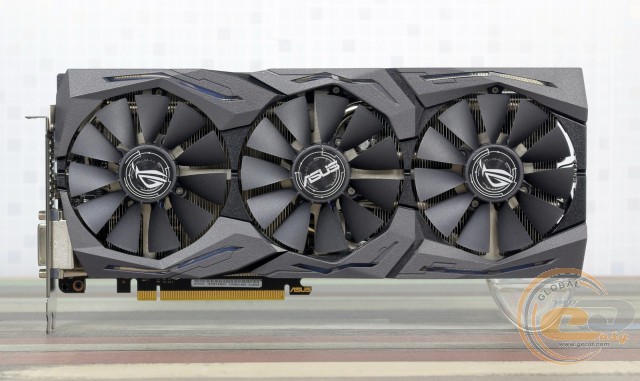

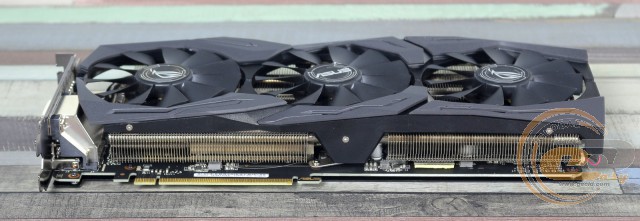

Мы не разбирали видеокарту, дабы не нарушать гарантию, но, по всей видимости, используется аналогичная конструкция кулера DirectCU III, как и у ASUS ROG STRIX GeForce GTX 1080 GAMING OC. Размеры адаптера вместе с установленным кулером составляют 313 х 132 мм (согласно измерениям в нашей тестовой лаборатории), и он занимает два слота расширения. Перед покупкой рекомендуем проверить возможности вашего корпуса по размещению такого «крепыша».

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

Кулер состоит из достаточно крупного двухсекционного радиатора, в конструкции которого применяются 69 и 73 поперечно расположенные алюминиевые пластины, трех осевых вентиляторов с диаметром крыльчатки 88 мм и пластикового кожуха, который накрывает всю конструкцию сверху.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

Также для равномерного распределения тепла по всей площади радиатора применяются пять медных никелированных тепловых трубок: четыре 8-мм и одна 6-мм, которые припаяны в местах соприкосновения с пластинами радиаторов для улучшения теплообмена. Реализована технология прямого контакта с графическим процессором для ускорения теплоотвода, но контактируют с ним только 3 из 5 тепловых трубок, одна и вовсе только частично. Впрочем, это не мешает СО показывать высокие результаты. Элементы питания также соприкасаются с основным радиатором через отдельный термоинтерфейс. Чипы памяти оснащены дополнительным охлаждением в виде отдельного низкопрофильного радиатора.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

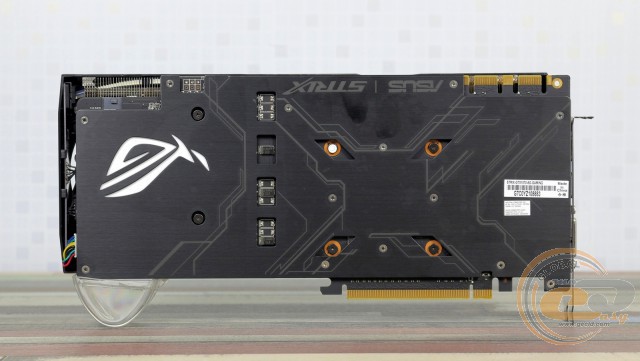

С обратной стороны адаптера закреплена пластина жесткости, которая поддерживает кулер, снижая нагрузку на печатную плату, и принимает участие в охлаждении.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

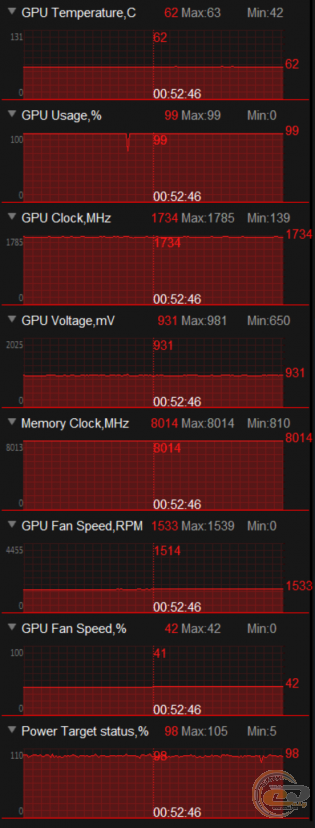

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 62°С, а сами пропеллеры работали на 42% (1533 об/мин) от своей максимальной мощности. Шум был абсолютно тихим и вовсе не выделялся на фоне других компонентов. А благодаря эффективной СО частота GPU под нагрузкой была ощутимо выше заявленной: 1734 против 1683 МГц.

Для сравнения: система охлаждения модели ASUS DUAL GeForce GTX 1070 OC обеспечивала результат 70°С при работе графического процессора на более высокой частоте (1810 против 1734 МГц). Но ее конструкция включает в себя только два вентилятора, меньшее количество тепловых трубок и не столь массивный радиатор.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

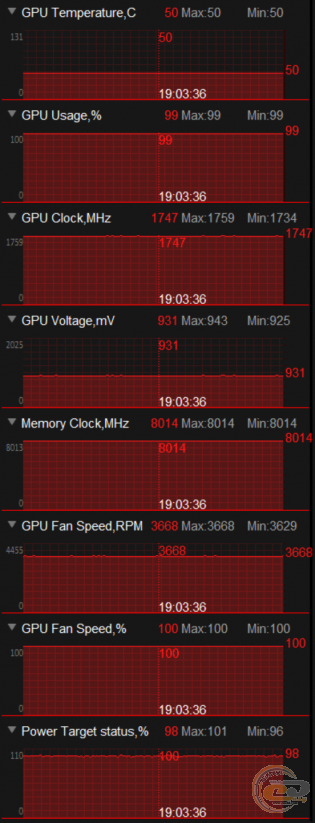

В режиме максимальной частоты вращения лопастей вентиляторов (3668 об/мин) температура GPU опустилась до 50°С, что говорит о хорошем запасе прочности для оверклокерских экспериментов. При этом шум повысился до некомфортного уровня для постоянного использования. Что же касается кулера модели ASUS DUAL GeForce GTX 1070 OC, то он смог охладить GPU до 54°С.

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

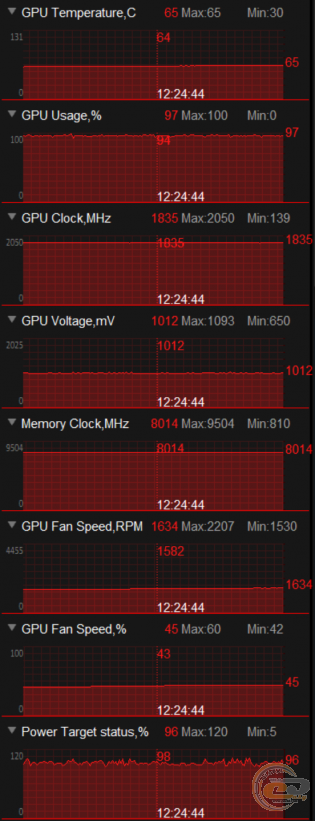

В автоматическом режиме, при игровой нагрузке в DOOM (2016), температура GPU доходила до 65°С, а вентиляторы крутились на 45% (1634 об/мин) от своей максимальной мощности. В таком режиме частота графического процессора находилась на уровне 1835 МГц, а шум абсолютно не выделялся на общем фоне системы. Напомним, что критическая температура для NVIDIA GP104 составляет 94°С

ASUS ROG STRIX GeForce GTX 1070 GAMING (ROG STRIX-GTX1070-8G-GAMING)

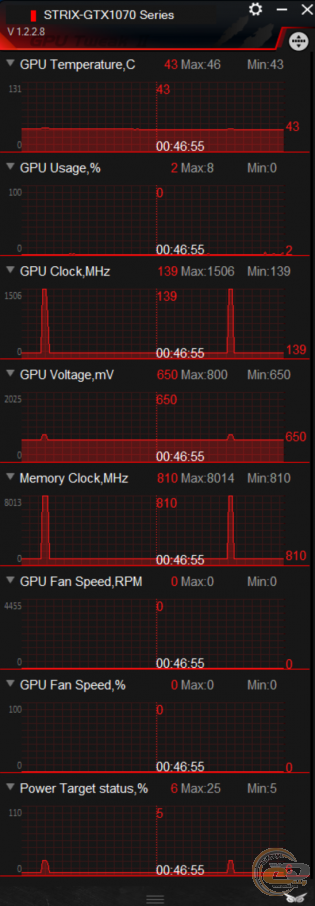

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 43°С, а вентиляторы запускались только после достижения отметки 57°С. Поэтому в моменты простоя видеокарта абсолютно бесшумная.

В целом система охлаждения DirectCU III хорошо справляется со своими прямыми задачами, обеспечивая комфортный температурный и акустический режим при полностью автоматической работе. Никаких посторонних звуков в виде раздражающего писка дросселей замечено не было. Имеется и хороший запас прочности, что пригодится при ручном разгоне.
