Обзор и тестирование видеокарты EVGA GeForce GTX 970 SC GAMING ACX 2.0

Видеокарты на основе NVIDIA GeForce GTX 970 обладают достаточной производительностью для сборки быстрой игровой машины. Естественно, для запуска требовательных новинок с разрешением 4K Ultra HD ее не всегда будет достаточно, но и распространенность таких мониторов еще не является повсеместной. Для большинства же современных моделей с разрешением 1440p или ниже данная видеокарта будет оптимальным решением.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

В этом обзоре мы познакомимся с моделью EVGA GeForce GTX 970 SC GAMING ACX 2.0. В первую очередь она обладает эффективной и тихой фирменной системой охлаждения ACX 2.0. Приставка «SC» в ее названии указывает на серию SuperClocked, то есть видеоускоритель еще и характеризуется высоким заводским разгоном графического процессора.

Спецификация:

Модель

EVGA GeForce GTX 970 SC GAMING ACX 2.0 (04G-P4-2974-KR)

Графическое ядро

NVIDIA GM204-200 (Maxwell)

Техпроцесс, нм

28

Количество CUDA-ядер

1664

Базовая / динамическая частота графического ядра, МГц

1165 / 1317

Объем памяти, ГБ

4

Тип памяти

GDDR5

Ширина шины памяти, бит

256

Тип внутреннего интерфейса

PCI Express 3.0 x16

Максимальное разрешение

Цифровое − до 4096 x 2160

Аналоговое − до 2048 x 1536

Интерфейсы вывода изображения

1 х DVI-D

1 х DVI-I

1 x DisplayPort

1 х HDMI

Минимальная мощность блока питания, Вт

500

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

255 x 112

Поддержка технологий и API

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA GameWorks, NVIDIA GameStream

Драйверы

Свежие драйверы можно скачать с сайта компании EVGA или сайта производителя GPU

Сайт производителя

EVGA

Упаковка и комплектация

EVGA GeForce GTX 970 SC GAMING ACX 2.0 EVGA GeForce GTX 970 SC GAMING ACX 2.0

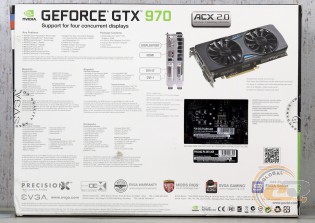

Видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 продается в сравнительно крупной картонной упаковке с качественной цветной полиграфией. На ее сторонах обозначены ключевые преимущества графического адаптера, а также основные его технические характеристики.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

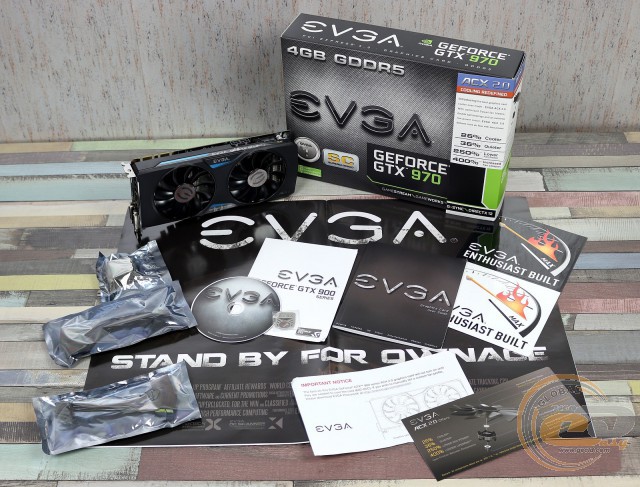

Комплект поставки видеоускорителя является достаточно обширным. В него входят два переходника питания, адаптер с DVI на D-Sub, диск с ПО и драйверами, наклейка на корпус компьютера, большой плакат и комплект инструкций.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

На интерфейсной панели представлен следующий набор разъемов:

  • 1 х DVI-D;
  • 1 х DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Он позволит подключить практически любой современный цифровой монитор. Благодаря комплектному адаптеру DVI ↔ D-Sub возможно подсоединение также и аналогового дисплея.

Поддерживаются такие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

EVGA GeForce GTX 970 SC GAMING ACX 2.0

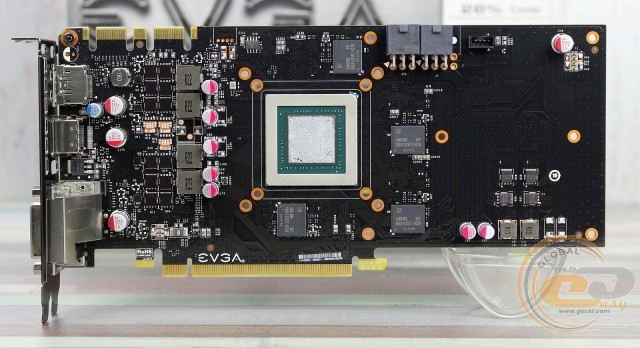

Модель EVGA GeForce GTX 970 SC GAMING ACX 2.0 выполнена на печатной плате длиной 255 мм (согласно измерениям в нашей тестовой лаборатории). В центре установлен графический процессор, оснащенный металлической защитной рамкой.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

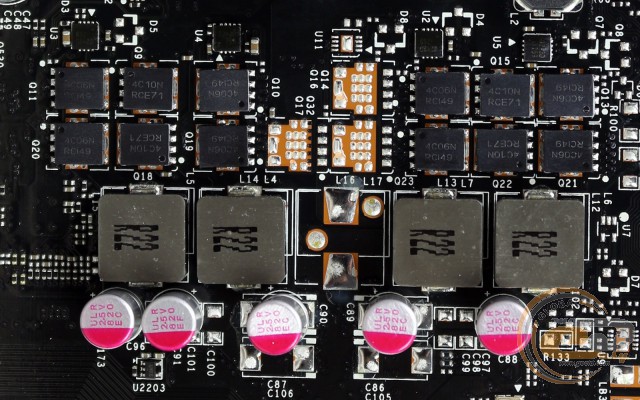

Подсистема питания устройства выполнена по 4+2-фазной схеме для GPU и видеопамяти соответственно. А используемая элементная база (ферритовые дроссели, твердотельные и танталовые конденсаторы) характеризуются высокой надежностью и большим сроком службы.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Для питания видеокарты используется слот PCI Express 3.0 х16 и два дополнительных 6-контактных коннектора. Их подключение или отсоединение происходит вполне удобно.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

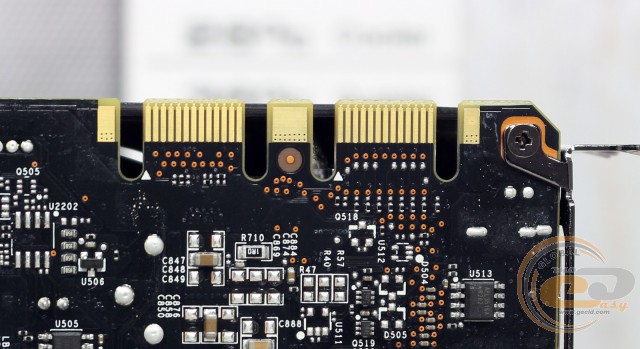

Два разъема для мостиков NVIDIA SLI позволяют объединить от двух до четырех видеокарт для совместного вычисления графики.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

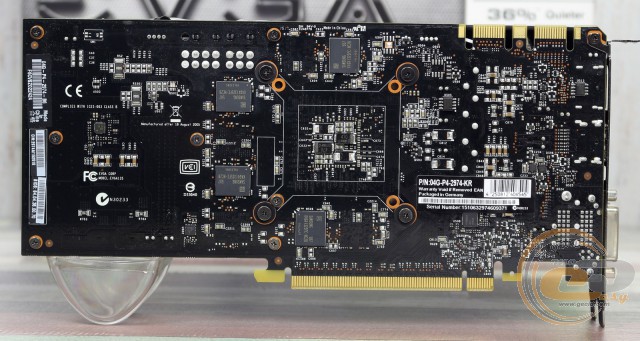

На обратную сторону печатной платы вынесены четыре из восьми микросхем видеопамяти, ряд других электрических компонентов и крепежные винты системы охлаждения.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

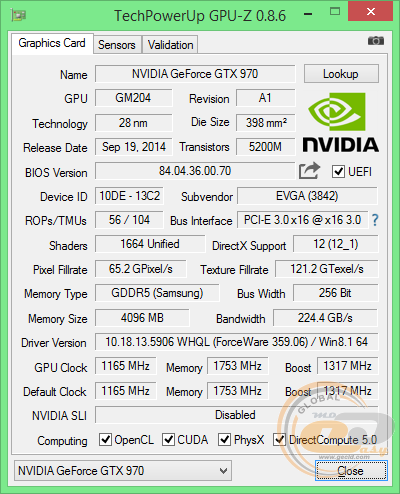

Видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 основана на графическом чипе NVIDIA GM204-200 (Maxwell), что произведен по 28-нм техпроцессу. Он состоит из 1664 ядер CUDA, 104 текстурных блоков и 56 блоков растеризации. GPU работает на частоте 1165 МГц в номинальном режиме и 1317 МГц в динамическом. Напомним, что такие характеристики говорят о существенном разгоне, поскольку эталонная модель функционирует на частотах 1050 и 1178 МГц соответственно.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

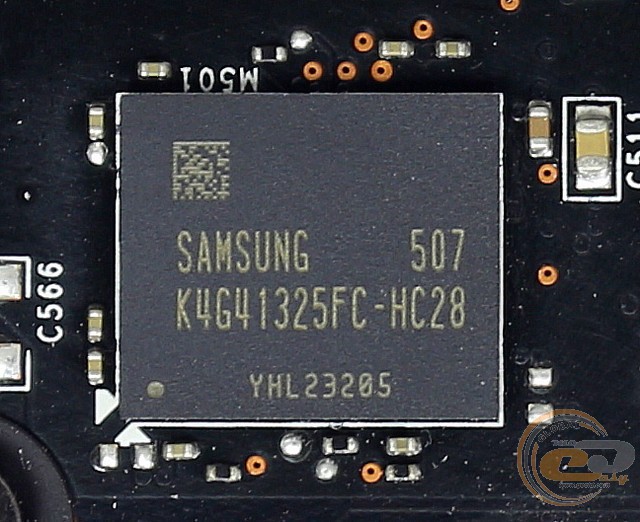

Подсистема видеопамяти общим объемом 4 ГБ набрана с помощью восьми чипов Samsung K4G41325FC-HC28 емкостью 4 Гбит каждый. Эффективная скорость их работы достигает 7 ГГц, что полностью соответствует эталонной спецификации. Обмен данными между графическим процессором и памятью осуществляется через 256-битную шину с пропускной способностью 224,4 ГБ/с.

Система охлаждения

EVGA GeForce GTX 970 SC GAMING ACX 2.0

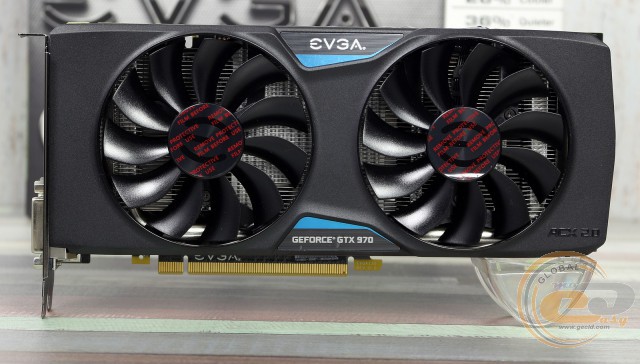

Видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 оснащена фирменной системой охлаждения, занимающей два слота для карт расширения.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

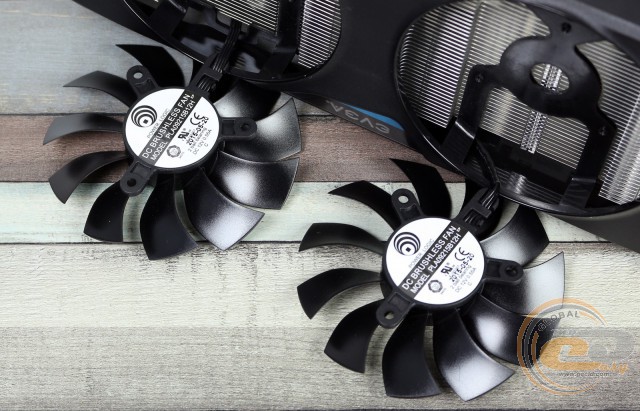

В качестве активных ее элементов используются два вентилятора Power Logic PLA09215B12H с диаметром лопастей 87 мм. Они основаны на двойных шарикоподшипниках с длительным сроком службы и работают при напряжении 12 В и силе тока 0,55 А.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

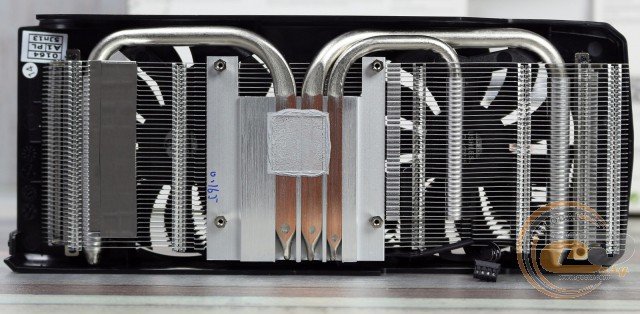

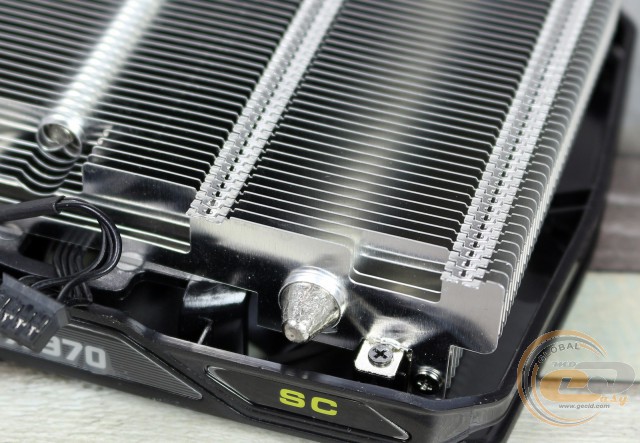

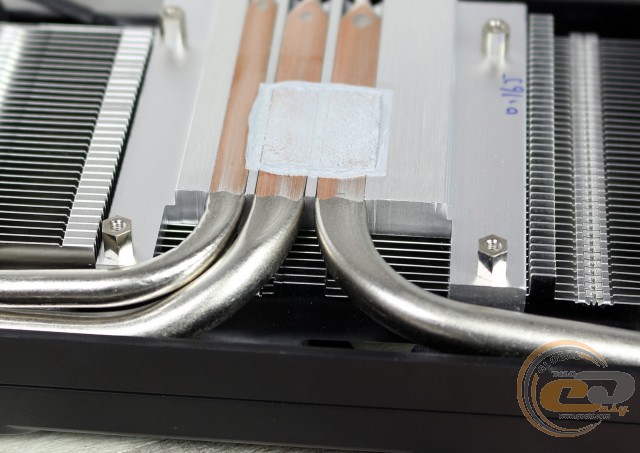

Пассивным элементом выступает радиатор, который набран из сорока никелированных пластин и дополнен тремя медными тепловыми трубками (две с диаметром 7,5 мм и одна 5,8 мм). Они напрямую контактируют с графическим процессором через тонкий слой термопасты.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Сами пластины радиатора плотно и надежно насажены на тепловые трубки, но без использования припоя.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

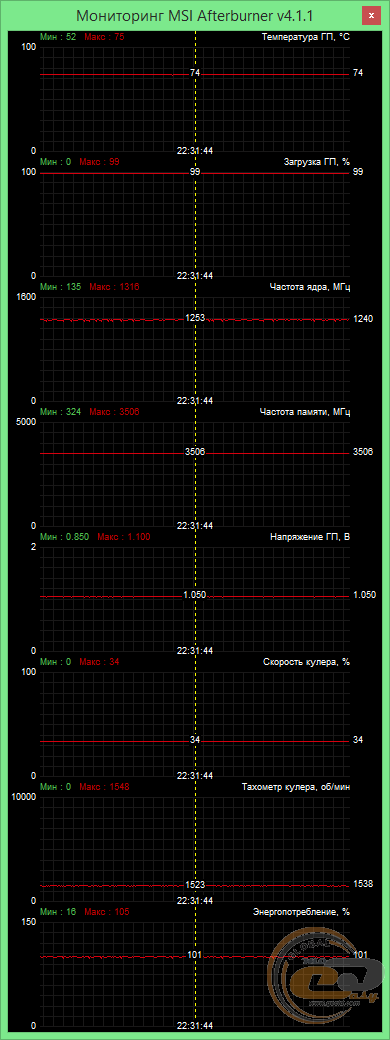

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 74°С, а кулер, судя по показаниям мониторинга, работал на 34% от своей максимальной мощности. Издаваемый шум в таком режиме был абсолютно комфортным для продолжительной работы за компьютером.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

После установки скорости вращения вентиляторов на максимум, температура GPU опустилась до 52°С. Однако шум превысил средний уровень и стал уже некомфортным для длительной работы, поэтому данный режим подойдет скорее для выполнения стресс-тестов или оверклокинга.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

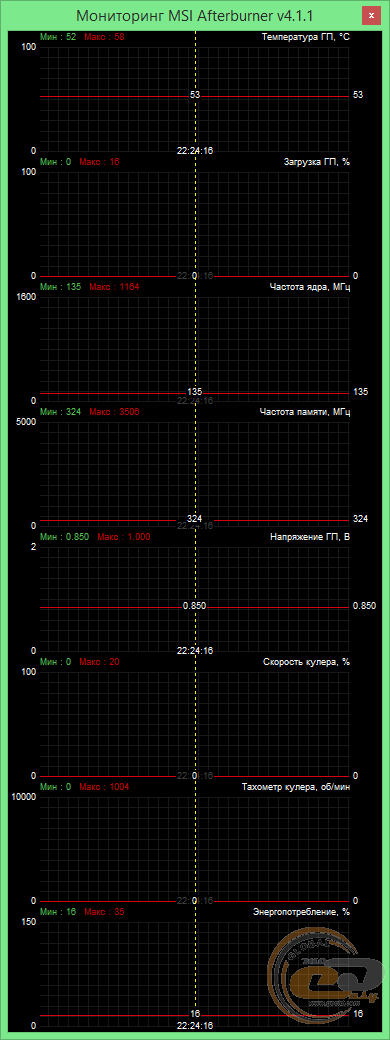

В простое система охлаждения перешла в полностью пассивный режим работы. Температура GPU при этом не превышала 53°С. В целом фирменная система охлаждения ACX 2.0 хорошо показала себя в процессе работы, соблюдая баланс между низким уровнем шума и необходимой производительностью.
