Обзор видеокарт GIGABYTE GeForce 8800 GT 512Mb в SLI

Над попытками выделиться на фоне своих конкурентов на рынке IT, в частности в секторе видеоадаптеров, «ломают головы» специалисты-имиджмейкеры и инженеры многих крупных производителей компьютерных комплектующих, старающихся удивить покупателей не только красивой упаковкой, но и приятной «начинкой».

Тема видеоадаптеров была упомянута не случайно, поскольку конкуренция на этом поприще настолько велика, что линейки новых продуктов обновляются довольно быстрыми темпами.

В недавнем обзоре XpertVision 8800 GT 512MB был рассмотрен оригинальный графический ускоритель от компании XpertVision. Не отстаёт от своих конкурентов и GIGABYTE. Для поддержания своей торговой марки на высоте, компьютерному миру было представлено графическое решение в собственном исполнении – видеокарта GV-NX88T512HP.

«Сердцем» инженерного детища является графический чип G92, который выполнен по 65 нм техпроцессу и состоит из 754 миллионов транзисторов.

Краткие характеристики графического процессора:



NVIDIA GeForce 8800 GT 512 Мб

NVIDIA GeForce 8800 GTS 512 Mб

Ядро

G92-270

G92-400

Транзисторов, млн.

754

754

Техпроцес, нм

65

65

Частота ядра, МГц

600

650

Потоковых процессоров

112

128

Частота шейдерного блока, МГц

1500

1625

Texture Mapping Units (TMU) и/или Texture Filtering (TF)

56

64

Raster Operator units (ROP)

16

16

Частота (тип) памяти, МГц

1800 (GDDR3)

1940 (GDDR3)

Шина памяти, бит

256

256

Пропускная способность памяти, Гб/с

57,6

62,2

Интерфейс

PCIe ver 2.0 x16

PCIe ver 2.0 x16

Поддержка Multi GPU

SLI

SLI

Выход DVI

2 x Dual-Link

2 x Dual-Link

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1,
MPEG2 и WMV9

Есть
H.264, VC-1,
MPEG2 и WMV9

Поддерживаемые чипом технологии:

  • унифицированная шейдерная архитектура с технологией GigaThread technology;
  • совместимость с DirectX 10.0 и OpenGL 2.0;
  • NVIDIA Lumenex Engine;
  • NVIDIA Quantum Effects;
  • NVIDIA nView multi-display.

(более подробно ознакомиться с поддержкой технологий, реализованных в чипе, можно на официальном сайте NVIDIA).

Настало время перейти к более близкому знакомству с нашим оригинальным тестовым образцом Gigabyte GV-NX88T512HP серии Ultra Durable 2, узнать об его особенностях и оценить возможности.

GIGABYTE GV-NX88T512HP

Название

GIGABYTE GV-NX88T512HP

Графическое ядро

NVIDIA GeForce 8800 GT (G92-270)

Конвейера

112 унифицированных потоковых

Поддерживаемые API

DirectX 10.0 (Shader Model 4.0)
OpenGL 2.0

Частота ядра, МГц

700

Объем (тип) памяти, Мб

512 (GDDR3)

Частота (эффективная) памяти, МГц

1900 (2*950)

Шина памяти

256-разрядная

Стандарт шины

PCI Express 2.0 x16

Максимальное разрешение

До 2560 x 1600 в режиме dual-link DVI
До 2048 х 1536 при 85 Гц по аналоговому VGA
До 1080i через HDTV-out

Выходы

2x DVI-I (2x VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1, MPEG2 и WMV9

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.gigabyte.com.tw/

Все цены на GIGABYTE GV-NX88T512HP

Видеокарта поставляется в большой красочной упаковке, которая внешним видом почти ничем не отличается от референсного собрата.

GIGABYTE GV-NX88T512HP

Основная тема дизайна упаковки навеяна игрой Neverwinter Nights 2, которой комплектуется данная карта. Лицевая часть упаковки довольно информативна. На ней указаны все ключевые особенности видеокарты и перечислены поддерживаемые технологии.

GIGABYTE GV-NX88T512HP

На задней стороне коробки описаны основные характеристики видеоадаптера, а также более подробно описано о технологии Gigabyte Ultra Durable 2. Добавляют окраски скриншоты из игры Neverwinter Nights 2.

GIGABYTE GV-NX88T512HP

Пара упаковок имеет ещё более грозный и привлекательный вид.

GIGABYTE GV-NX88T512HP

Отдельно хотелось бы остановиться на фирменной технологии Gigabyte Ultra Durable 2 Technology, призванной повысить стабильность работы графического адаптера. Тестируемая видеокарта является одним из первых ускорителей из этой серии, но сама технология впервые нашла своё применение в лучших материнских платах от GIGABYTE.

Gigabyte Ultra Durable 2 Technology предполагает использование при производстве карт таких высококачественных компонентов, как:

  • МОП-транзисторы с низким сопротивлением в открытом состоянии (RDS(on)), которые разработаны специально для снижения сопротивления при переключениях и, следовательно, ускорения зарядки и разрядки, и низкими рабочими температурами (до 16% ниже обычных МОП-транзисторов);
  • дроссели с ферритовыми сердечниками, отличающиеся низким уровнем потерь и лучшей устойчивостью к коррозии (такие сердечники способны при высоких частотах запасать энергию на гораздо более длительный срок, чем обычные дроссели с железными сердечниками, что позволяет уменьшить потери энергии в сердечнике на величину до 25%, а также снизить электромагнитные помехи);
  • твердотельные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), характеризующиеся высокой стабильностью показателей, надёжностью и большим сроком службы, благодаря чему они оптимально подходят для работы, как в обычном режиме, так и в условиях разгона.

GIGABYTE GV-NX88T512HP

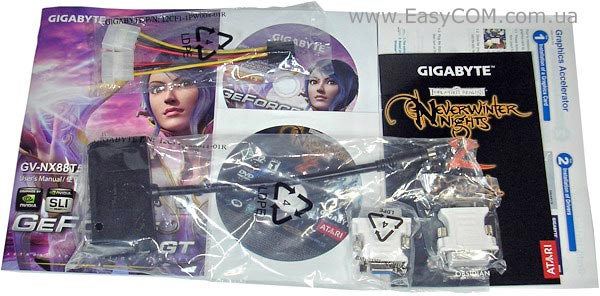

Базовая комплектация не богата, но вполне достаточна для полноценного использования видеоускорителя. Помимо видеокарты, она включает в себя:

  • Два переходника с DVI на D-Sub;
  • Переходник с Molex на 6-контактный разъем питания видеокарты;
  • GIGABYTE Video Adapter (так его называет производитель);
  • Краткая инструкция по установке;
  • CD-диск с драйверами;
  • DVD-диск с полной версией игры Neverwinter Nights 2;
  • Полная инструкция пользователя.

На видеокарте 2 разъёма DVI, поэтому при необходимости подключения аналоговых мониторов придется пользоваться переходниками.

Руководство пользователя (на английском языке), составленное для помощи даже самому неподготовленному пользователю, содержит подробную информацию о системных требованиях, правильности установки и настройки ускорителя, а также раздел решения проблем.

GIGABYTE GV-NX88T512HP

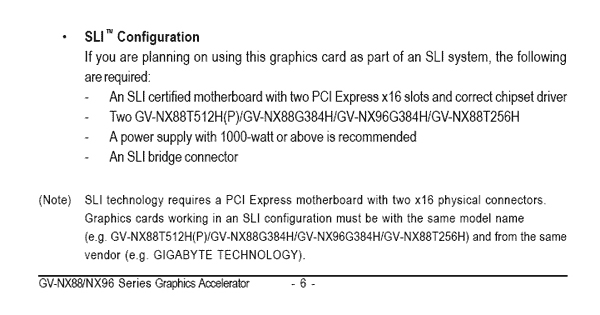

В системных требованиях указано, что для работы видеокарты в режиме SLI рекомендовано использовать блок питания мощностью 1000 Вт и выше. Во время тестирования на нашем тестовом стенде обычно мы используем блок питания Chieftec CFT-500-A12S 500W, однако, по техническим причинам, а также для большей уверенности, на этот раз мы использовали Chieftec CFT-850G-DF 850W, и каких либо отклонений напряжений при максимальной нагрузке видеокарты в режиме SLI не наблюдалось. Очевидно, что значения в руководстве приведены с большим запасом, например, при использовании мощного процессора и большого количества жестких дисков. Также, по видимому, имеет место перестраховка на случай использования не очень качественного блока питания, включая предложения производителей, которые указывают заведомо завышенные значения выдаваемой мощности.

GIGABYTE GV-NX88T512HP

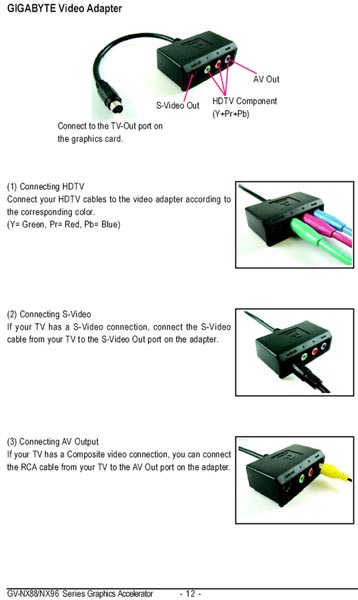

Также в руководстве подробно описаны возможности многофункционального TV-out, который производитель назвал GIGABYTE Video Adapter. Хорошо проиллюстрировано правильное подсоединение:

    • HDMI кабелей;
    • S-Video кабеля;
    • кабеля AV.

Поэтому, при использовании данного устройства, не должно возникнуть никаких проблем. В целом можно резюмировать качественное оформление руководства, при составлении которого, исходя из прочитанного, уделялось много внимания даже самым мелким деталям.

GIGABYTE GV-NX88T512HP

GIGABYTE GV-NX88T512HP

Увидев карту впервые, сразу же визуально видны её габаритные отличия от эталонной GeForce 8800 GT. Данный адаптер немного меньше, поэтому существенно возрастет количество совместимых корпусов. На всех портах установлены пластиковые предохранительные колпачки. Из периферийных разъёмов на карте установлены два DVI и TV-Out, а также присутствует интерфейс MIO для объединения двух подобных видеоадаптеров в режиме SLI.

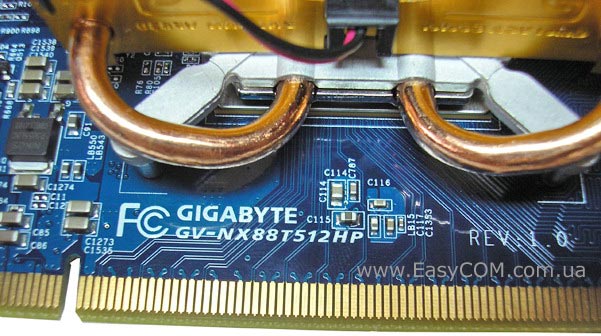

Как уже упоминалось, данный плод инженерной мысли выполнен на печатной плате собственного дизайна. Подсистема питания также претерпела изменений, в отличие от референсного варианта, поскольку была заменена более усиленной трёхфазной.

В качестве системы охлаждения используется Zalman VF830, оснащённый массивным медным радиатором с тепловыми трубками, который занимает соседний слот на материнской плате. Этот кулер охлаждает и микросхемы памяти, которые ощутимо греются при разгоне.

Вентилятор оказался довольно шумным и все попытки по уменьшению его оборотов не увенчались успехом, поэтому любителей тишины и комфорта ждут дополнительные денежные затраты, на модификацию-замену кулера или звукоизоляцию корпуса.

GIGABYTE GV-NX88T512HP

Ещё одной технологией, применённой GIGABYTE, является TurboForce Overclocking Technology. Как утверждает производитель, данная технология позволила увеличить общую производительность решения на 10,47%.

С учётом того, что номинальные частоты видеоускорителя 700/1700/1900 МГц (графическое ядро/шейдерные блоки/микросхемы памяти соответственно), а это заметно выше эталонных значений 600/1500/1800 МГц, можно утверждать, что GV-NX88T512HP является одним из самых разогнанных продуктов на базе GeForce 8800 GT.

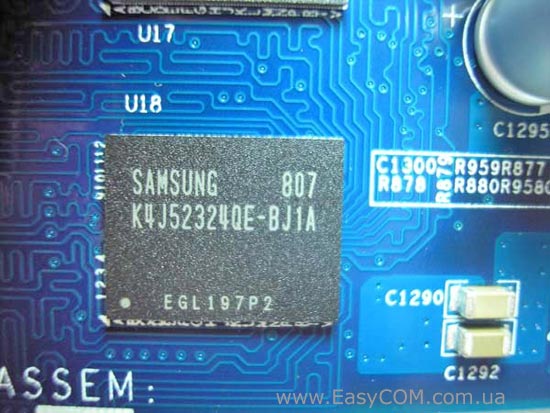

Samsung K4J52324QE-BJ1A

На видеокарте установлено 512 Мб видеопамяти – восемь FBGA микросхем GDDR3-памяти Samsung K4J52324QE-BJ1A, со временем выборки 1,0 нс, что соответствует номинальной частоте 2000 МГц. Штатная же частота видеопамяти чуть меньше – 1900 МГц. Ширина шины видеопамяти равна 256 бит.

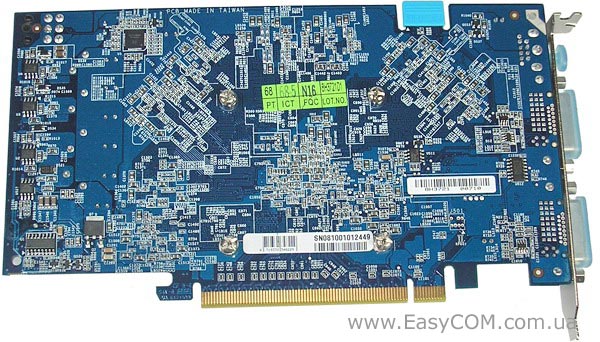

GIGABYTE GV-NX88T512HP

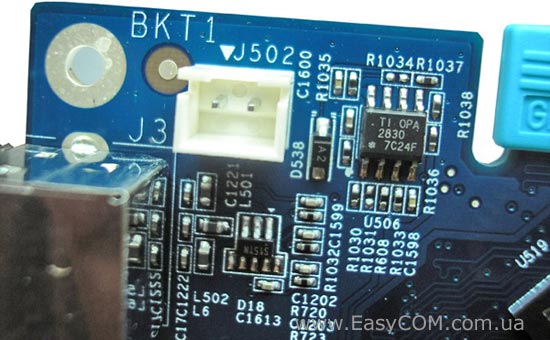

В левом верхнем углу установлен разъём SPDIF, при помощи которого, если соединить цифровой выход звуковой карты с видеокартой, появляется возможность вывода звука через HDMI.

GIGABYTE GV-NX88T512HP

Пожалуй, самым главным отличием данной видеокарты от референсных является её оснастка специальным чипом VGO (Voltage Gear Overdrive), который позволяет управлять напряжением и частотами при помощи утилиты Gamer HUD.

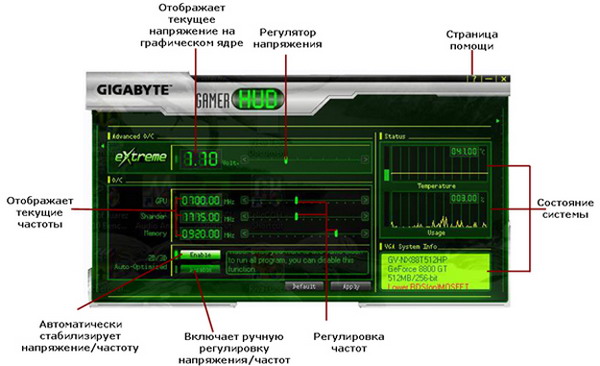

 Теперь детальней рассмотрим фирменную утилиту GIGABYTE Gamer HUD.

GIGABYTE Gamer HUD

Кнопка

Функция

Default

Позволяет загрузить настройки по умолчанию

Apply

Позволяет сохранять изменённые значения

Enable

Позволяет утилите оптимизировать напряжение на графическом ядре и частоты (Графическое ядро/Шейдерные блоки/Частота памяти)

Disable

Позволяет ручную регулировку напряжения на графическом ядре и частот (Графическое ядро/Шейдерные блоки/Частота памяти)

Hardware monitor

Отображает загрузку графического ядра, температурную кривую, информацию о видеокарте

?

Открывает страницу помощи

Таким образом, с помощью этой утилиты можно заниматься разгоном видеокарты, регулируя рабочие частоты и напряжение на графическом ядре.

GIGABYTE Gamer HUD

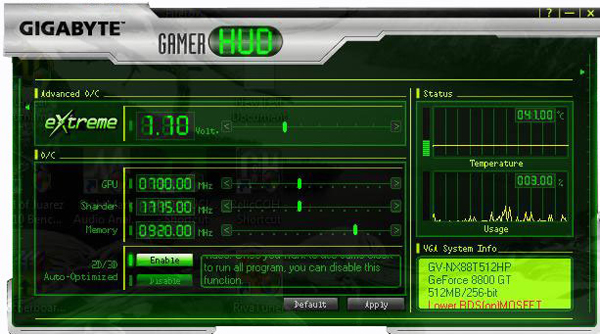

Запустив утилиту, мы видим, что функция 2D/3D Auto-Optimized находится во включенном состоянии. В данном режиме нет возможности изменять подаваемое на ядро напряжение и частоты. Представляется возможность лишь наблюдать в окне статуса за загруженностью видеокарты и температурой графического ядра.

GIGABYTE Gamer HUD

GIGABYTE Gamer HUD

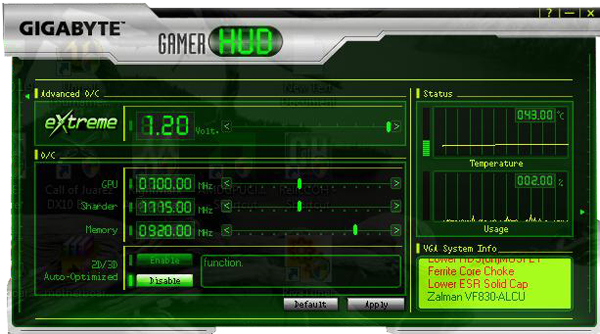

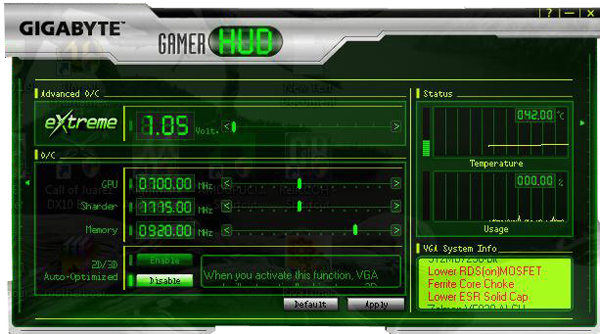

Теперь, когда функция 2D/3D Auto-Optimized в выключенном состоянии, появилась возможность ручной регулировки параметров. Как мы видим, значение напряжения на графическом ядре может принимать 3 значения: 1,05 В, 1,10 В и 1,20 В.

К вопросу разгона видеокарты с помощью Gamer HUD мы вернёмся немного позже.

Для решения вопроса экономности энергопотребления, задействовано изменение частоты широтно-импульсной модуляции в схеме питания в зависимости от потребляемого тока. Это позволяет заметно повысить эффективность схемы питания. Управление обеспечивается уже описанной выше микросхемой VGO и зависит от нагрузки на видеоподсистему.

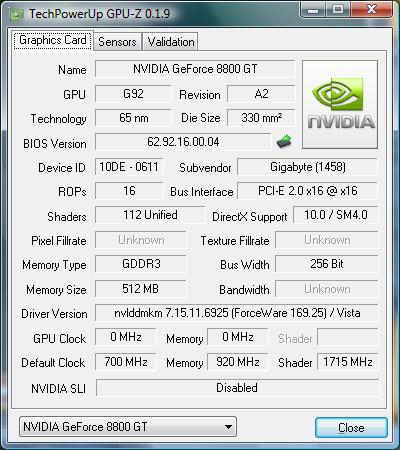

gpu-z GIGABYTE GV-NX88T512HP

Программа GPU-Z версии 0.1.9 показывает, что штатные частоты графического процессора G92-270 равны 700/1715 МГц для растрового и шейдерного доменов соответственно, чип имеет 112 потоковых процессоров, 16 блоков растеризации. Обмен данными с видеопамятью осуществляется по 256-разрядной шине. Текущие же значения частот программа отобразить не сможет, в виду особенности нашей видеокарты.

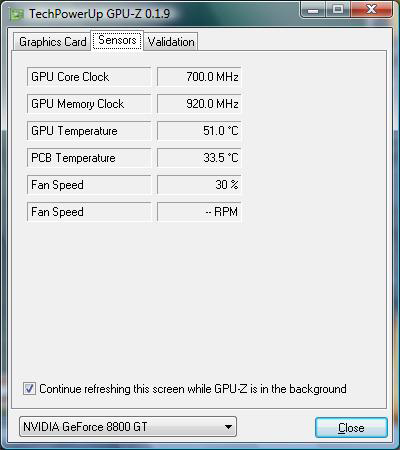

gpu-z GIGABYTE GV-NX88T512HP

Как видим, по показаниям утилиты (драйвера) вентилятор вращается на 30% от номинальной скорости, и при этом температура на графическом ядре в простое составляет 51°С, что является хорошим показателем. Но есть одно «но». Показатели обманчивы. На самом деле кулер работает на 100% оборотов и данная утилита не способна определить истинные обороты вентилятора.

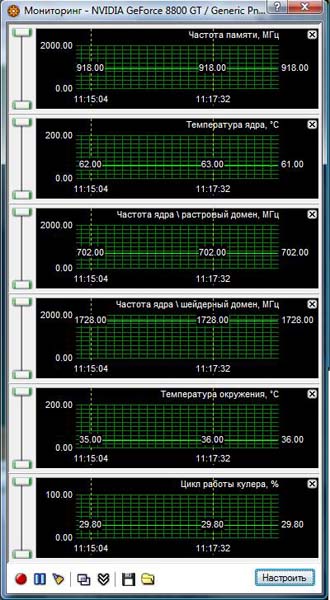

Утилита Riva Tuner, в отличие от GPU-Z, отлично справилась с своей задачей определения текущих значений частот, однако она тоже оказалась не идеальной. При изменении оборотов кулера результаты оказались вновь неутешительны – на графике изменения видны, но управлять реальной скоростью вращения программа также не смогла.
