Обзор и тестирование видеокарты HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

Продолжаем знакомство с линейкой видеокарт компании HIS. Графические ускорители данного производителя зарекомендовали себя как надежные устройства с тихими и эффективными системами охлаждения. В данном материале будет рассмотрена модель, построенная на графическом ядре AMD Bonaire и оборудованная 2 ГБ видеопамяти стандарта GDDR5. Судя по спецификации, среди ее главных достоинств можно выделить поддержку разрешения 4K Ultra HD и соответствие дизайну HIS iPower, что обеспечивает хороший разгонный потенциал.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

Рассматриваемый видеоускоритель HIS R7 260X iPower IceQ X² 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD) имеет достаточно длинное название, поэтому для удобства мы будем обозначать его более кратко: HIS R7 260X iPower IceQ X² 2GB GDDR5 или HIS H260XQM2GD.

Спецификация:

Модель

HIS R7 260X iPower IceQ X² 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

Графическое ядро

AMD Bonaire

Техпроцесс, нм

28

Количество универсальных шейдерных процессоров

896

Поддержка технологий и API

DirectX 12, DirectCompute 11, OpenGL 4.3, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD PowerPlay, AMD PowerTune, AMD Eyespeed, AMD ZeroCore, AMD Mantle, AMD TrueAudio

Номинальная частота графического ядра, МГц

1000

Объем памяти, ГБ

2

Тип памяти

GDDR5

Номинальная / эффективная частота видеопамяти, МГц

1500 / 6000

Ширина шины памяти, бит

128

Тип внутреннего интерфейса

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 х HDMI

1 x DisplayPort

1 х DVI-I

1 х DVI-D

Минимальная мощность блока питания, Вт

500

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

220 x 112

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Упаковка и комплектация

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

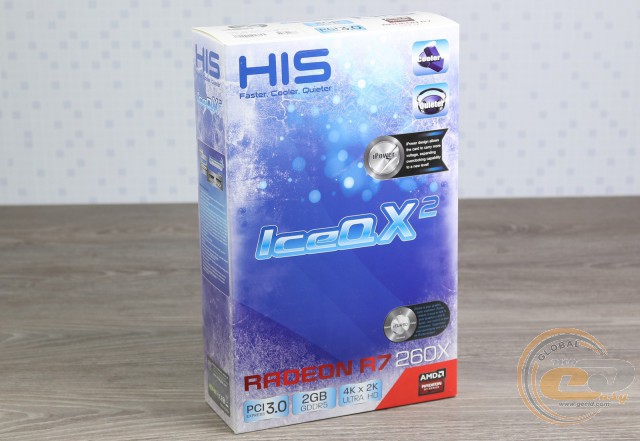

Видеокарта HIS H260XQM2GD продается в картонной упаковке, оформление которой знакомо нам по другим графическим ускорителям компании HIS. На ее лицевой стороне перечислены некоторые основные преимущества, которыми обладает новинка:

  • подсистема питания с дизайном HIS iPower, благодаря которому достигается хороший разгонный потенциал;
  • фирменное ПО для разгона и мониторинга (HIS iTurbo);
  • поддержка разрешения 4K Ultra HD.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

Обратная сторона коробки содержит более детальную информацию о достоинствах видеокарты:

  • тихая и эффективная система охлаждения HIS IceQ X2;
  • ШИМ-контроллер с поддержкой функции Dynamic Phase Control позволяет экономить электроэнергию путем отключения незадействованных фаз питания;
  • твердотельные конденсаторы и высококачественные дроссели обеспечивают стабильную работу графического ускорителя даже в режиме разгона.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

На боковой грани упаковки имеется перечень системных требований для оптимальной работы графического ускорителя. Особого внимания заслуживает показатель минимальной мощности блока питания, который не должен быть ниже 500 Вт. Если же установить две аналогичные видеокарты в режиме AMD CrossFireX, то данное требование увеличивается до 600 Вт. Также желательно, чтобы блок питания был оборудован одним или двумя 6-контактными коннекторами PCIe.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

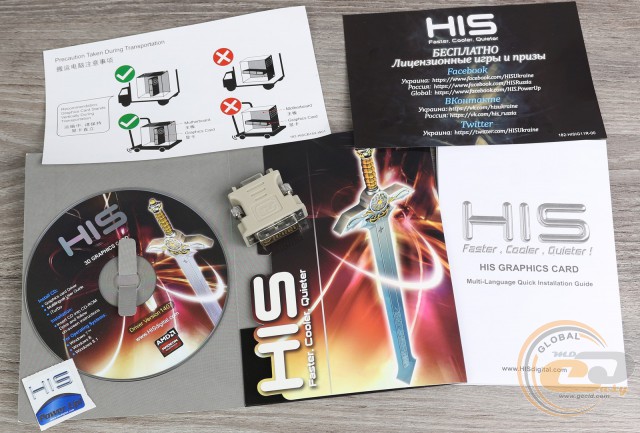

Комплект поставки видеокарты HIS H260XQM2GD состоит из:

  • адаптера DVI-I ↔ D-Sub;
  • диска с программным обеспечением и драйверами;
  • наклейки на корпус компьютера;
  • краткого руководства пользователя;
  • листовки с перечнем адресов компании HIS в различных социальных сетях.

В целом данный набор является достаточно типичным и позволит сразу же начать работу с графическим ускорителем. Что же касается переходника для дополнительного питания, то сложно себе представить современный блок питания рекомендованной выше мощности, у которого бы отсутствовал минимум один 6-контактный коннектор PCIe.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

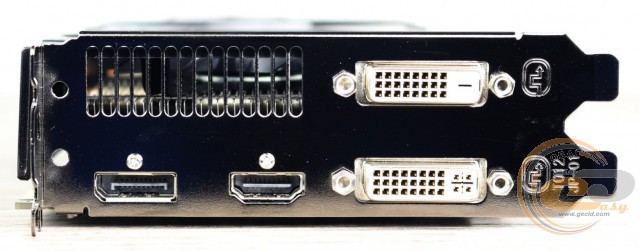

На интерфейсной панели тестируемой модели расположены следующие разъемы:

  • 1 х HDMI;
  • 1 x DisplayPort;
  • 1 х DVI-I;
  • 1 х DVI-D.

Такой набор коннекторов вмести с комплектным адаптером DVI-I ↔ D-Sub позволит подключить практически любой современный монитор или телевизор без каких-либо затруднений. Поддерживаются следующие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

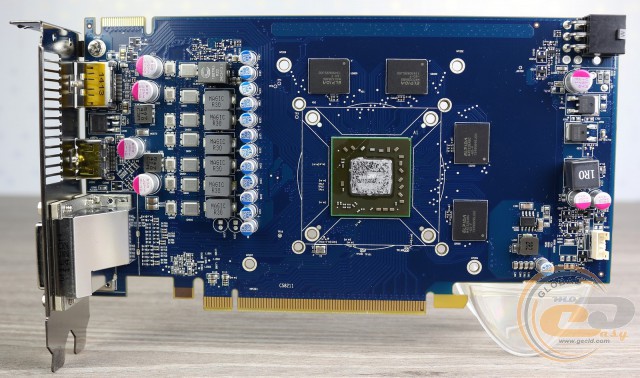

Видеокарта HIS R7 260X iPower IceQ X² 2GB GDDR5 выполнена на текстолите синего цвета. Нужно отметить, что графический чип не оборудован защитной рамкой, поэтому демонтировать или устанавливать систему охлаждения нужно крайне аккуратно.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

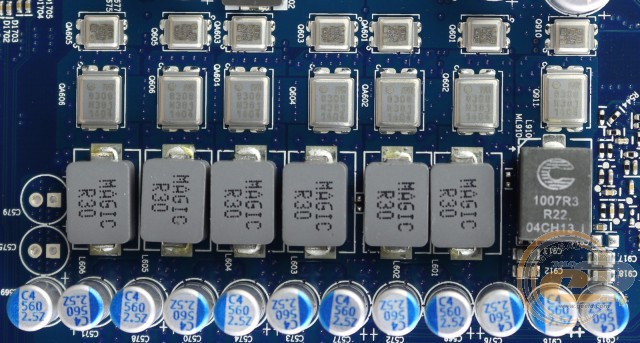

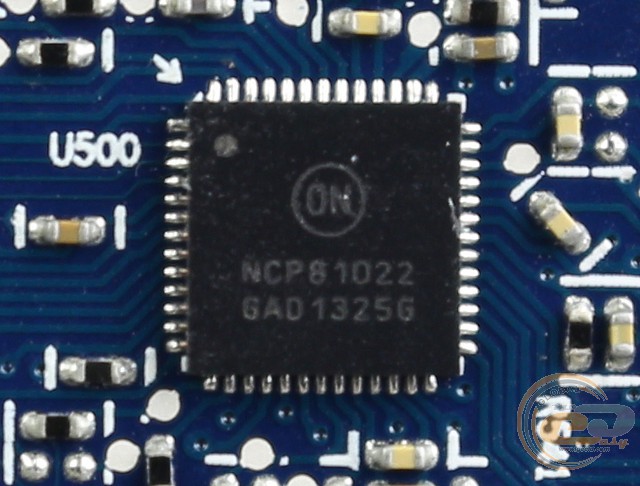

Питание GPU выполнено по 7-фазной схеме. Главным ее достоинством является использование только высококачественных компонентов: твердотельных конденсаторов и ферритовых дросселей. Контроллер ON Semiconductor NCP81022 поддерживает функцию управления задействованными фазами питания (Dynamic Phase Control).

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

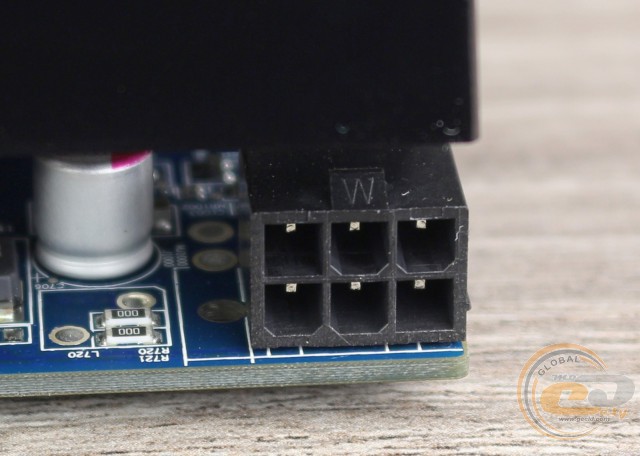

Для полноценной работы HIS H260XQM2GD, помимо возможностей слота PCI Express 3.0 x16, необходимо подключение дополнительного 6-контактного разъема PCIe. Его подсоединение слегка затрудняет расположенная рядом система охлаждения.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

На обратной стороне печатной платы можно увидеть несколько наклеек с технической информацией и винты, которыми крепится система охлаждения. В правом верхнем углу размещен описанный выше контроллер подсистемы питания и разъем для мостика AMD CrossFireX (позволяет объединить две видеокарты для совместной обработки графики).

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

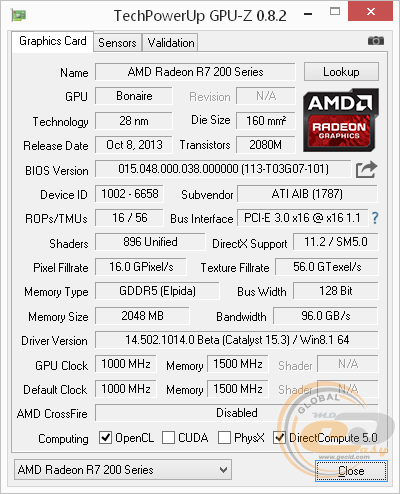

В основе HIS R7 260X iPower IceQ X² 2GB GDDR5 лежит графический чип AMD Bonaire, выполненный по 28-нм техпроцессу. Он состоит из 896 универсальных шейдерных конвейеров, 56 текстурных блоков и 16 блоков растеризации. Номинальная тактовая частота графического процессора составляет 1000 МГц.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

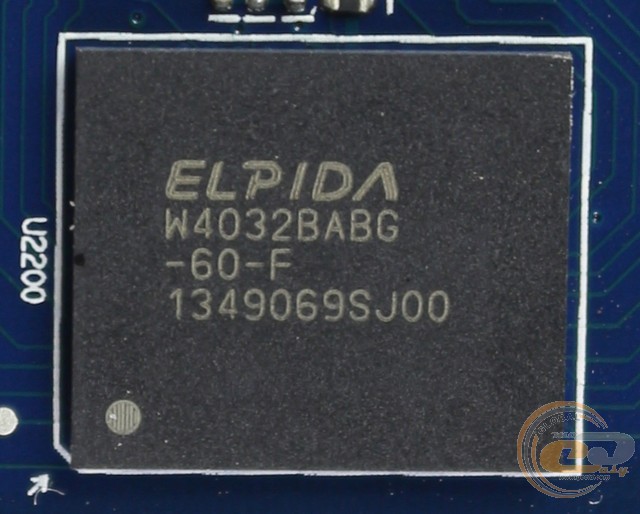

Новинка обладает 2 ГБ видеопамяти, набранной с помощью четырех чипов ELPIDA W4032BABG-60-F стандарта GDDR5 емкостью 512 МБ каждый. Они работают на эффективной частоте 6000 МГц, а для обмена данными с графическим ядром используется 128-битная шина с пропускной способностью 96 ГБ/с.

Система охлаждения

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

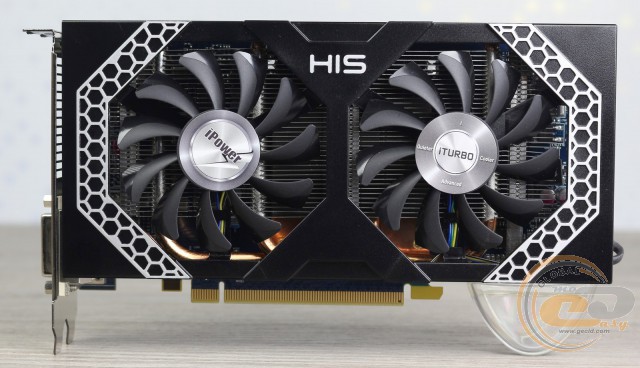

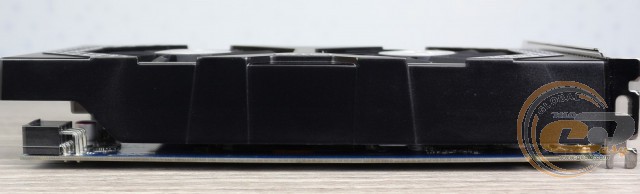

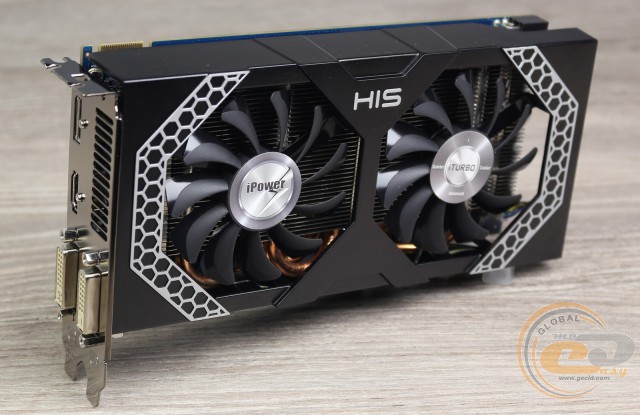

Видеокарта оборудована двухслотовой системой охлаждения на основе двух осевых вентиляторов. Общие габариты графического ускорителя вместе с установленной СО составляют 220 x 112 мм. Внешнюю часть кулера прикрывает пластиковый кожух, украшенный декоративным орнаментом.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

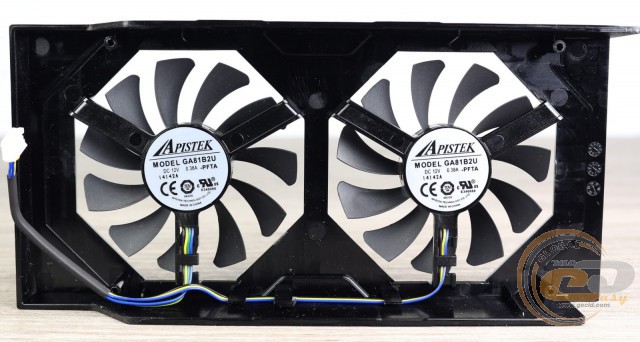

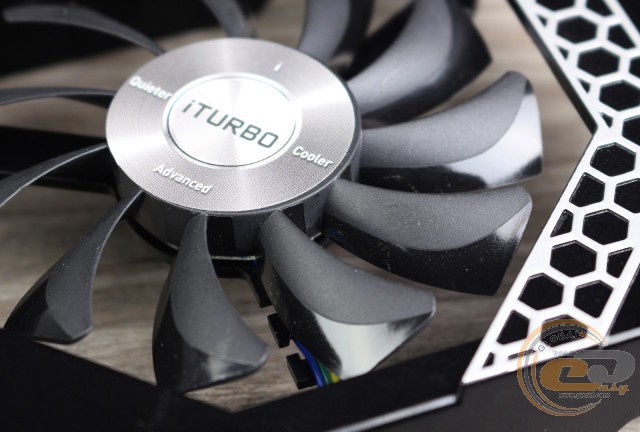

Обдув выполняют два вентилятора Apistek GA81B2U (12 В; 0,38 А) c диаметром 76 мм и оригинальной изогнутой формой лопастей. Они крепятся непосредственно на пластиковой крышке СО.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

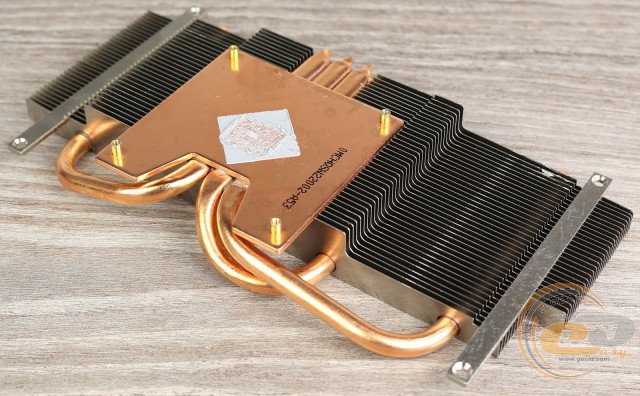

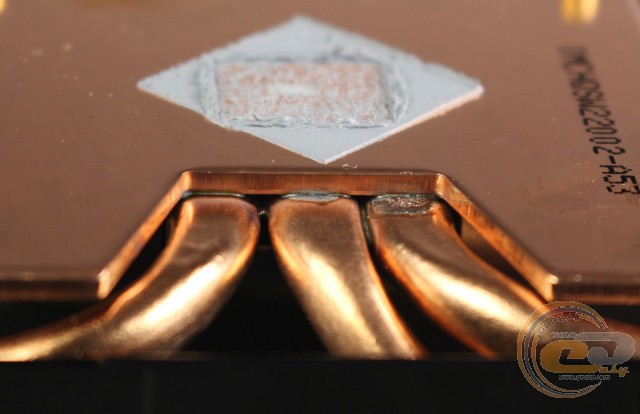

С графическим процессором радиатор контактирует через медную пластину и тонкий слой термопасты. В процессе теплообмена также участвуют три медные тепловые трубки с диаметром 6 мм каждая. Они не покрыты слоем никеля, поэтому подвержены окислению в процессе эксплуатации.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

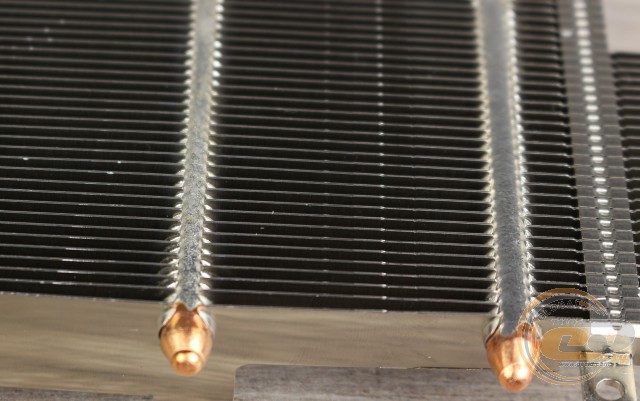

Сами тепловые трубки надежно припаяны как к ребрам радиатора, так и к медному основанию. Это позволяет ускорить отвод тепла и улучшить эффективность охлаждения.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

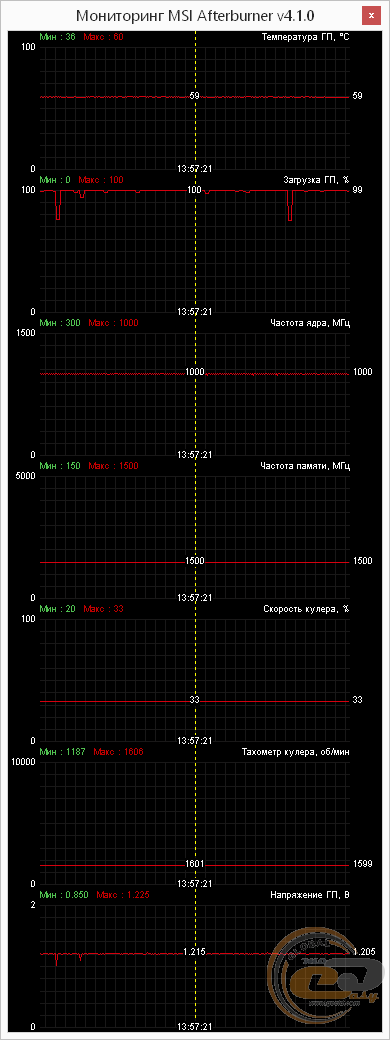

В автоматическом режиме работы системы охлаждения температура графического процессора не превышала 59°С при максимальной нагрузке. Вентиляторы при этом вращались со скоростью 1599 об/мин, а шум не превышал среднего уровня, что совсем не мешало работе в дневное время.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

На максимальной скорости (3777 об/мин) шум вертушек поднялся до среднего уровня и перестал быть комфортным для длительного использования. При этом температура GPU снизилась до 48°С. Такой режим подойдет только для выполнения разгона и запуска нагрузочных тестов.

HIS R7 260X iPower IceQ X2 2GB GDDR5 PCI-E DLDVI-D+DLDVI-I/DP/HDMI (H260XQM2GD)

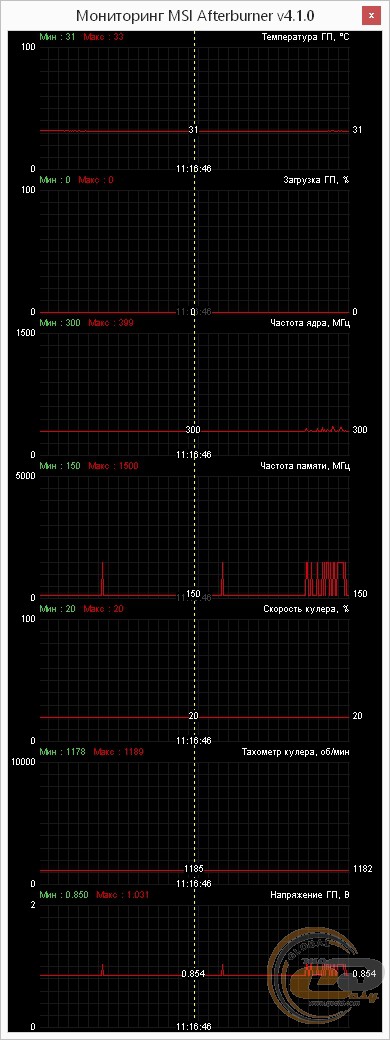

В простое температура графического процессора опустилась до 31°С. В таком режиме кулер работал тихо (1182 об/мин) и был практически неразличим на фоне других компонентов.
