Обзор и тестирование видеокарты HIS R9 270 iPower IceQ X2 Boost Clock 2GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP (H270QM2G2M)

Продолжаем знакомство с продукцией компании Hightech Information System Limited (HIS), которая специализируется на выпуске видеокарт на основе графических процессоров компании AMD. В данном материале будет рассмотрена новинка − HIS R9 270 iPower IceQ X² Boost Clock 2GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP на основе популярного графического ядра AMD Radeon R9 270. Даже после появления энергоэффективной микроархитектуры NVIDIA Maxwell и видеокарт серии NVIDIA GeForce GTX 750 Ti, данные решения все еще смотрятся достаточно перспективно за счет хорошей производительности. А в случае нового графического ускорителя от компании HIS немаловажную роль играет и дополнение в виде тихой и эффективной фирменной системы охлаждения IceQ X².

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

В связи с тем, что новинка обладает достаточно длинным названием, для удобства мы будем использовать сокращенные варианты: HIS R9 270 iPower IceQ X² Boost Clock или HIS H270QM2G2M.

Спецификация:

Модель

HIS R9 270 iPower IceQ X² Boost Clock 2GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP (H270QM2G2M)

Графическое ядро

AMD Radeon R9 270 (Curacao PRO)

Количество универсальных шейдерных процессоров

1280

Поддержка технологий и API

DirectX 11.2, DirectCompute 11, OpenGL 4.3, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD PowerPlay, AMD PowerTune, AMD Eyespeed, AMD ZeroCore, AMD Mantle

Номинальная / динамическая частота ядра, МГц

900 / 925

Номинальная частота памяти (эффективная), МГц

1400 (5600)

Объем памяти, ГБ

2

Тип памяти

GDDR5

Ширина шины памяти, бит

256

Тип внутреннего интерфейса

PCI Express 3.0 x16

Максимальное разрешение

Цифровое - до 4096 x 2160

Аналоговое - до 2048 x 1536

Интерфейсы вывода изображения

2 x Mini DisplayPort

1 x HDMI

1 x DVI-I

Минимальная мощность блока питания, Вт

500

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

224 х 126 x 37 (224 x 112)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

Hightech Information System Limited

Исходя из таблицы спецификации, можно сделать вывод, что максимальная частота графического ядра (925 МГц) полностью соответствует рекомендациям производителя, а какой-либо заводской разгон в данном случае не применяется.

Упаковка и комплект поставки

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

Видеокарта поставляется в красочной картонной упаковке, в оформлении которой сразу же узнается стиль компании HIS. На лицевой стороне изображен логотип фирменной системы охлаждения IceQ X². Также тут отмечено, что она работает тише и эффективнее референсной СО.

Внизу указаны: присутствие в комплекте фирменной утилиты для разгона и мониторинга − iTurbo, наличие 2 ГБ памяти GDDR5 и поддержка разрешения вывода изображения 4K Ultra HD.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

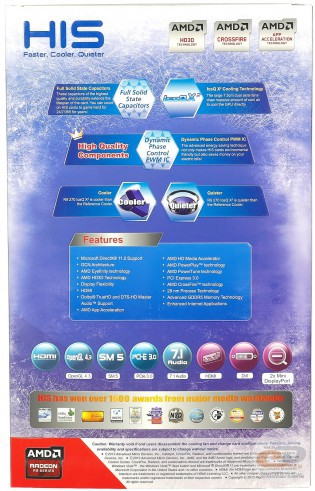

На обратной стороне упаковки нас традиционно ждет список поддерживаемых технологий, портов, а также ключевых преимуществ адаптера HIS H270QM2G2M:

  • используются надежные твердотельные конденсаторы с увеличенным сроком службы, благодаря которым новинка способна работать под нагрузкой в режиме 24/7;
  • система охлаждения оборудована двумя вентиляторами с диаметром лопастей 75 мм, которые создают мощный поток воздуха для обдува GPU;
  • ШИМ-контроллер поддерживает активное переключение фаз для динамичного снижения энергопотребления при низкой нагрузке или в режиме простоя.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

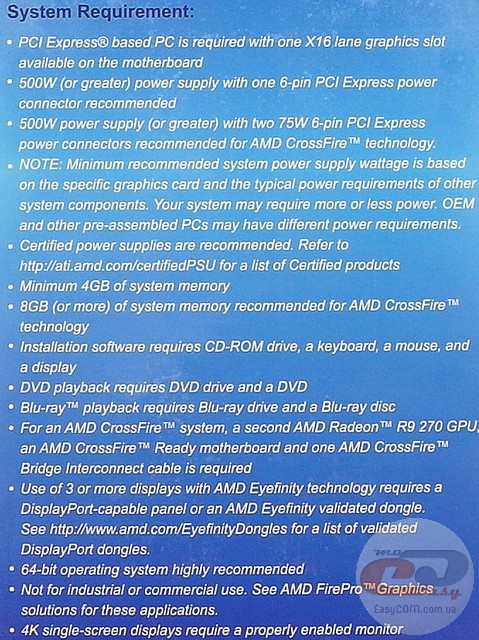

На боковой грани упаковки указан список системных требований, которых рекомендует придерживаться производитель графического ускорителя. Согласно им, мощность блока питания должна быть не ниже 500 Вт. Также рекомендуется наличие минимум 4 ГБ установленной оперативной памяти.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

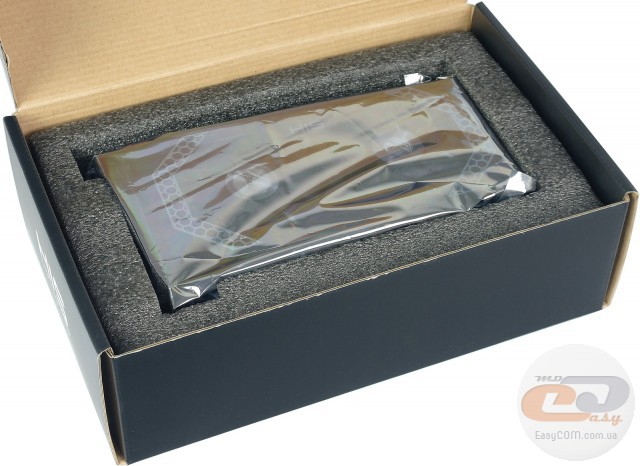

Внутри коробки видеокарта надежно зафиксирована с помощью специальной формы и антистатического пакета. Судя по внешнему виду данной конструкции, какие-либо повреждения устройства при транспортировке исключены.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

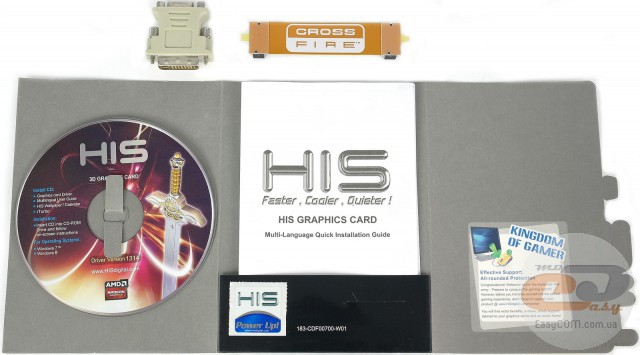

В комплект поставки HIS R9 270 iPower IceQ X² Boost Clock входят:

  • адаптер Dual-link DVI-I ↔ D-Sub;
  • мостик AMD CrossFireX;
  • наклейка на корпус компьютера;
  • диск с драйверами и программным обеспечением;
  • краткое руководство пользователя.

В данном наборе есть практически все, что может понадобиться при сборке компьютера. Тут имеется мостик AMD CrossFireX для создания игровой конфигурации из двух видеокарт, а также адаптер Dual-link DVI-I ↔ D-Sub для подключения аналогового монитора. Единственным аксессуаром, который, возможно, придется приобрести самостоятельно, является переходник для 6-контактного разъема PCIe. Он будет необходим только в том случае, если его не окажется в вашем блоке питания.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

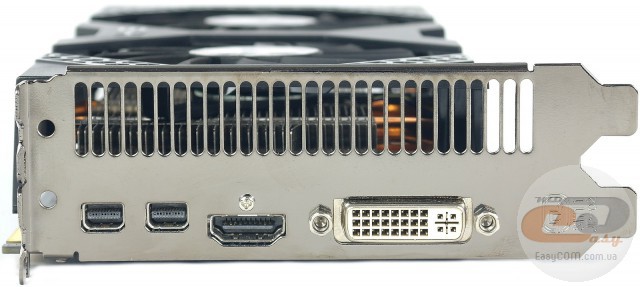

Для вывода изображения используется оригинальный набор интерфейсов:

  • 2 х Mini DisplayPort;
  • 1 х HDMI;
  • 1 х Dual-link DVI-I.

Такая конфигурация позволит без проблем подключить практически любой современный монитор или телевизор, особенно учитывая комплектный адаптер с разъемом D-Sub. Также возможно одновременное подключение до шести мониторов, но для этого придется отдельно приобретать переходники для коннекторов Mini DisplayPort.

Поддерживаются следующие разрешения:

  • цифровое - до 4096 x 2160;
  • аналоговое - до 2048 x 1536.

Внешний вид и элементная база

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

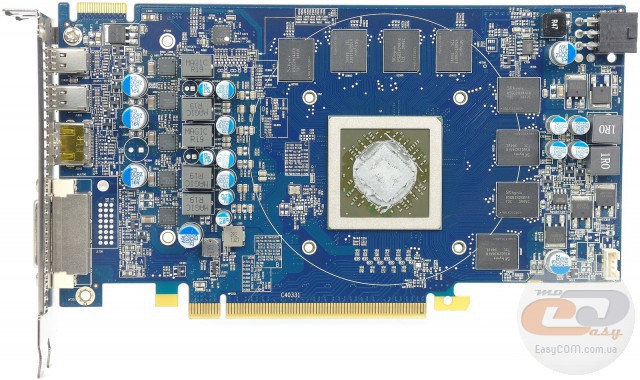

Видеокарта HIS H270QM2G2M выполнена на текстолите синего цвета. Сама печатная плата является довольно компактной, а ее высота составляет 112 мм. Графический чип оборудован защитной рамкой, которая призвана предотвратить его повреждения (царапины, сколы) при демонтаже и установке системы охлаждения.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

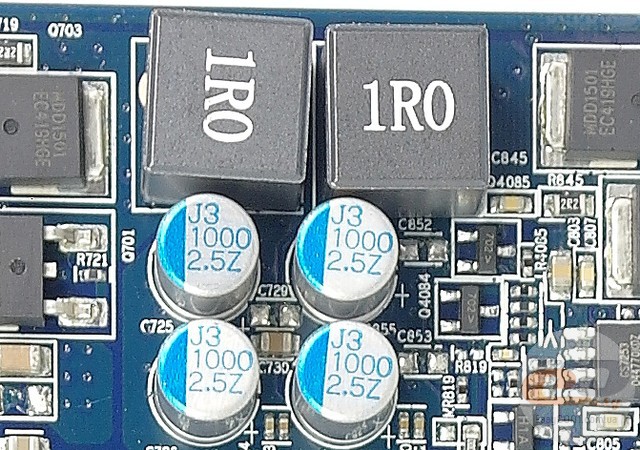

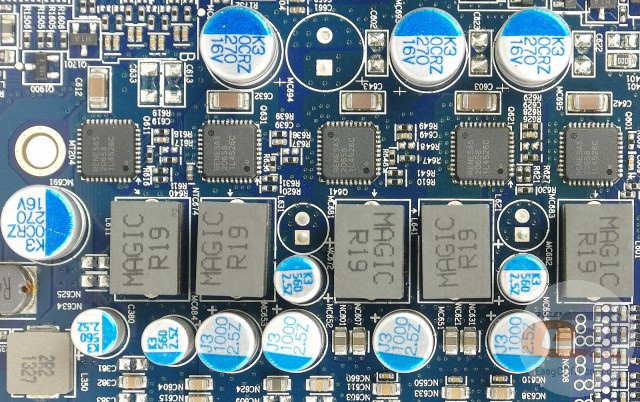

Новинка оборудована усиленной семифазной подсистемой питания (пять фаз для GPU и по одной для PLL и чипов памяти), что на одну фазу в цепи питания GPU больше, чем в эталонном варианте. При этом используются качественные микросхемы RENESAS 20658 с дизайном Dr.MOS, которые рассчитаны на работу при температуре до 97°C. Также здесь установлены надежные твердотельные конденсаторы, спроектированные для работы при повышенной нагрузке.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

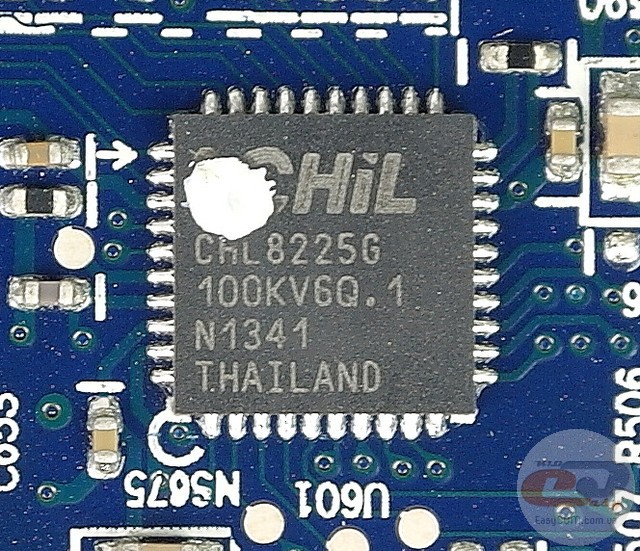

Контроллером выступает микросхема CHiL CHL8225G. Как уже упоминалось выше, она способна динамически отключать незадействованные фазы, тем самым способствуя экономии электроэнергии.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

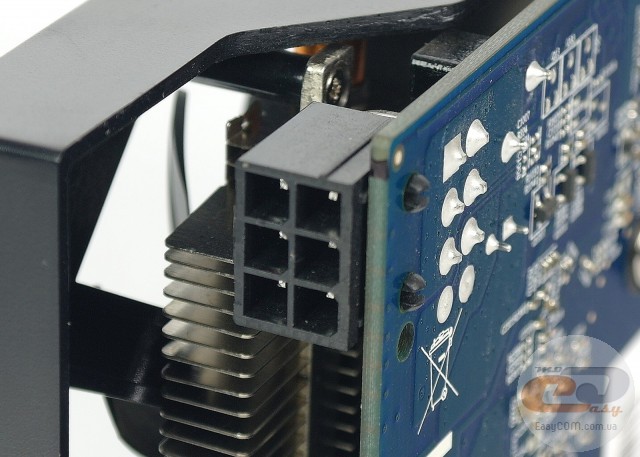

Помимо слота PCI Express 3.0 x16, для питания также используется один 6-контактный разъем PCIe. Следует отметить, что пластиковый кожух системы охлаждения немного затрудняет подключение и отсоединение данного коннектора.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

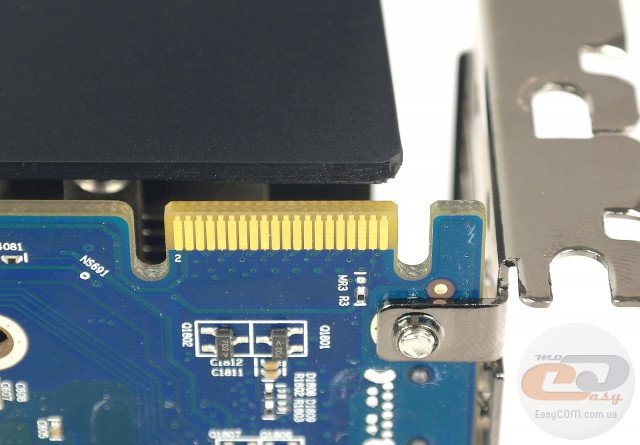

Для объединения двух видеокарт с помощью технологии AMD CrossFireX имеется разъем для соответствующего мостика, который расположен рядом с интерфейсной панелью. Благодаря объединению вычислительных способностей графических ускорителей в совместимых играх можно достичь существенного прироста производительности.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

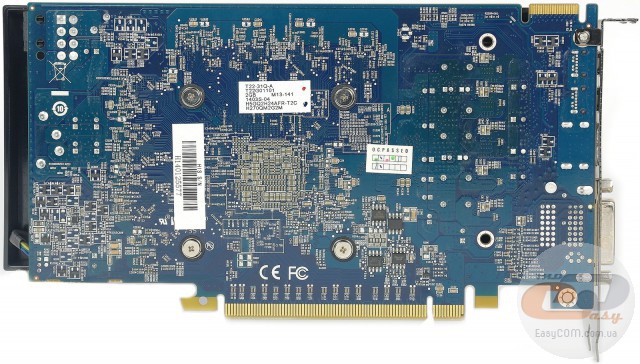

Производитель не стал выносить каких-либо важных функциональных элементов на обратную сторону печатной платы, поэтому здесь можно увидеть только четыре винта, которыми крепится система охлаждения, и несколько наклеек с технической информацией.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

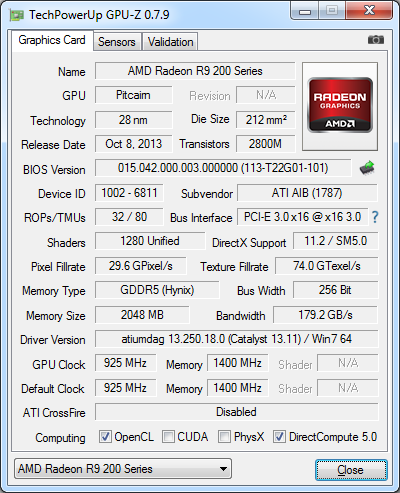

Видеокарта HIS R9 270 iPower IceQ X² Boost Clock основана на графическом чипе AMD Curacao PRO, который выполнен по 28-нм техпроцессу. В его состав входит 1280 универсальных шейдерных конвейеров, 80 текстурных блоков и 32 блока растеризации. Графическое ядро работает на номинальной частоте 900 МГц, которая динамически повышается до 925 МГц, что полностью соответствует эталонной схеме функционирования.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

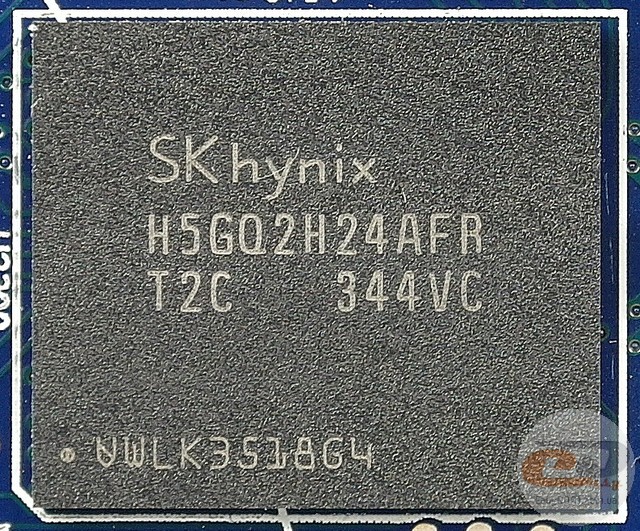

Новинка оборудована 2 ГБ графической памяти GRRD5, набранной с помощью 8-ми чипов SK Hynix H5GQ2H24AFR емкостью 256 МБ каждый. Они работают на эффективной частоте 5600 МГц, а обмен данными с графическим чипом осуществляется по 256-битной шине, пропускная способность которой составляет 179,2 ГБ/с.

Система охлаждения

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

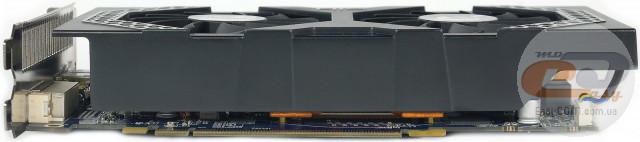

Графический ускоритель укомплектован фирменной двухслотовой системой охлаждения IceQ X², которая имеет длину 224 мм и высоту 112 мм (согласно измерениям в нашей тестовой лаборатории). Сверху она накрыта защитным пластиковым кожухом. Судя по его конструкции, часть горячего воздуха, рассеиваемого вентиляторами, будет попадать внутрь корпуса компьютера, тем самым немного влияя на температуру других компонентов системы.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

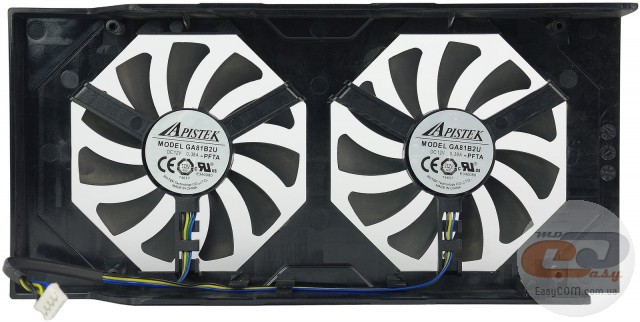

Функции обдува выполняют две вертушки Apistek GA81B2U с диаметром лопастей 75 мм. По заявлениям производителя, они обладают достаточно длительным сроком службы (вплоть до 50000 часов).

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

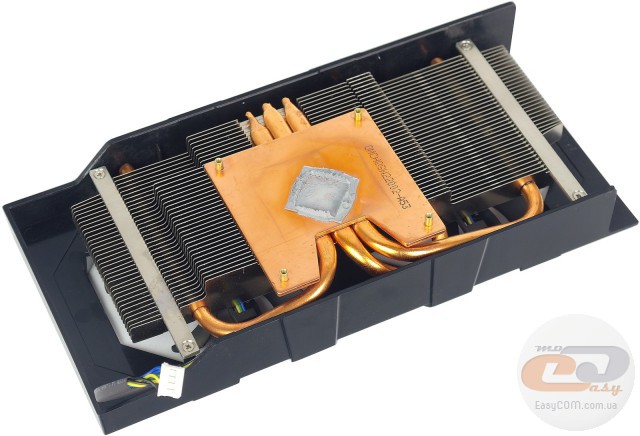

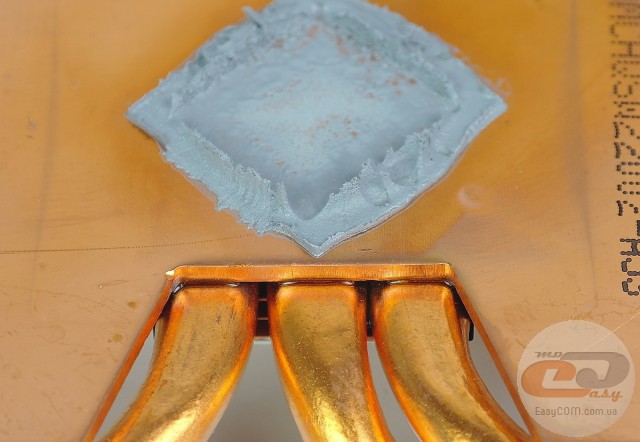

Для рассеивания тепла используется радиатор, набранный из 34 никелированных алюминиевых пластин. Отвод тепла осуществляется достаточно большой медной пластиной (62 х 62 мм), которая контактирует с графическим процессором через тонкий слой термопасты, и тремя 6-мм медными тепловыми трубками.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

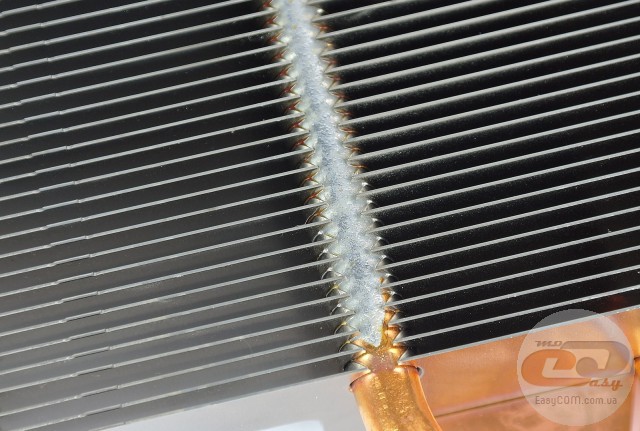

Сами тепловые трубки не покрыты слоем никеля, поэтому их теплопроводящие свойства могут ухудшиться в процессе эксплуатации в результате окисления. С другой стороны, они надежно припаяны к ребрам радиатора и приклеены термоклеем к медному основанию, что должно повысить эффективность работы всей системы в целом.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

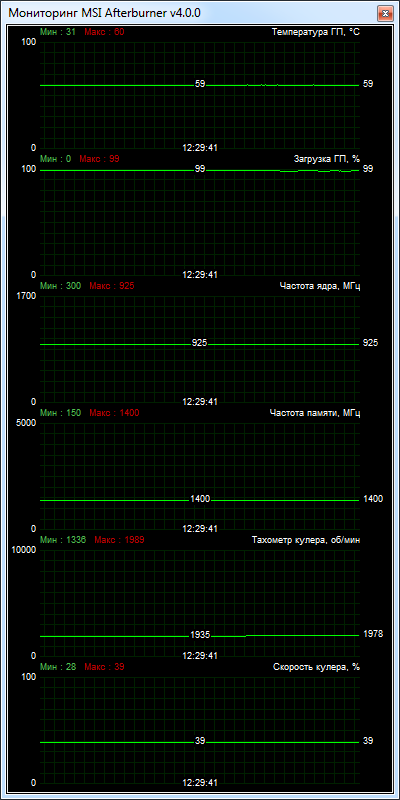

В режиме автоматического регулирования скорости вращения вентиляторов, при максимальной нагрузке, графическое ядро нагрелось до 59°С. Вертушки при этом вращались всего на 39% (1978 об/мин) от своей максимальной мощности и работали достаточно тихо, создавая лишь небольшой фон.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

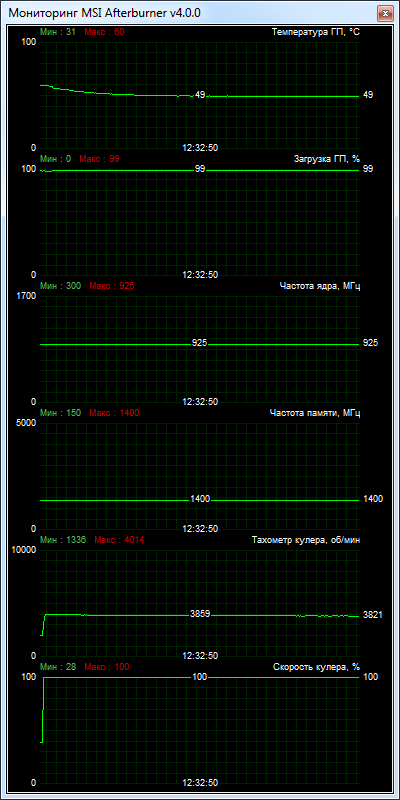

После принудительной установки скорости вращения вентиляторов на максимум (3859 об/мин), температура GPU опустилась до 49°С. При этом шум поднялся до уровня «выше среднего», и он стал некомфортным для длительной работы. В целом данный режим будет полезен только при проведении оверклокерских экспериментов.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

После перехода в режим простоя частота работы графического процессора автоматически снизилась до 300 МГц, а температура – до 31°С. Шум от работы пропеллеров при скорости вращения 1354 об/мин был практически неразличим на фоне других компонентов.
