Обзор и тестирование видеокарты HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Мы продолжаем проводить тестирование еще вполне актуальных видеокарт предыдущих поколений по новой методике. На этот раз мы рассмотрим графический ускоритель, основанный на ядре AMD Turks (AMD Radeon HD 6670). Он представлен уже несколько лет назад, поэтому будет интересно сравнить его с современными моделями в совместном тестировании.

Видеокарта HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI, которая будет рассмотрена в данном обзоре, оборудована сравнительно быстрой памятью формата GDDR5 и эффективной системой охлаждения от компании ARCTIC.

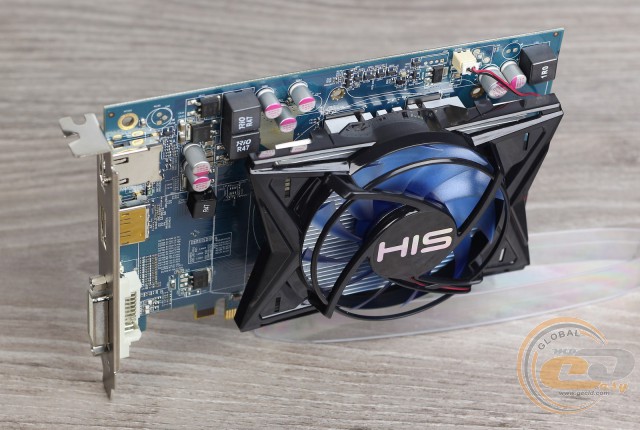

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Отметим, что версия HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI имеет достаточно длинное название, поэтому для удобства мы будем использовать немного сокращенные варианты: HIS 6670 Fan 1GB GDDR5 или HIS H667F1GD.

Спецификация:

Модель

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Графическое ядро

AMD Turks

Техпроцесс, нм

40

Количество универсальных шейдерных процессоров

480

Поддержка технологий и API

DirectX 11.0, DirectCompute 5.0, OpenGL 4.1, OpenCL 1.1, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD Vision, AMD PowerPlay

Номинальная частота графического ядра, МГц

800

Объем памяти, ГБ

1

Тип памяти

GDDR5

Номинальная / эффективная частота видеопамяти, МГц

1000 / 4000

Ширина шины памяти, бит

128

Тип внутреннего интерфейса

PCI Express 2.1 x16

Интерфейсы вывода изображения

1 х HDMI

1 x DisplayPort

1 х Dual-Link DVI-I

Минимальная мощность блока питания, Вт

400

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

183 x 130 x 40 (177 x 112)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Упаковка и комплектация

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Видеокарта HIS H667F1GD поставляется в вертикально-ориентированной упаковке белого цвета. На ее лицевой стороне расположено изображение знаменитого меча Экскалибура, логотип производителя и название модели.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

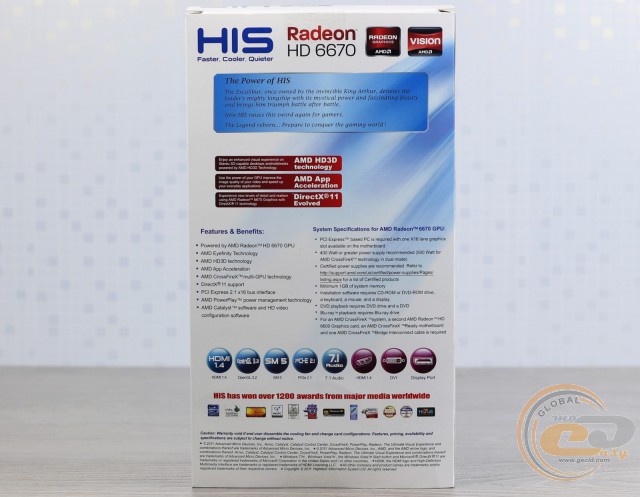

На обратной стороне упаковки указаны минимальные системные требования, которым должен соответствовать компьютер пользователя для оптимальной работы видеокарты. Главным из них является то, что мощность блока питания не должна быть ниже 400 Вт. Если же использовать связку из двух графических ускорителей в режиме AMD CrossFireX, то данное требование увеличивается до 500 Вт.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

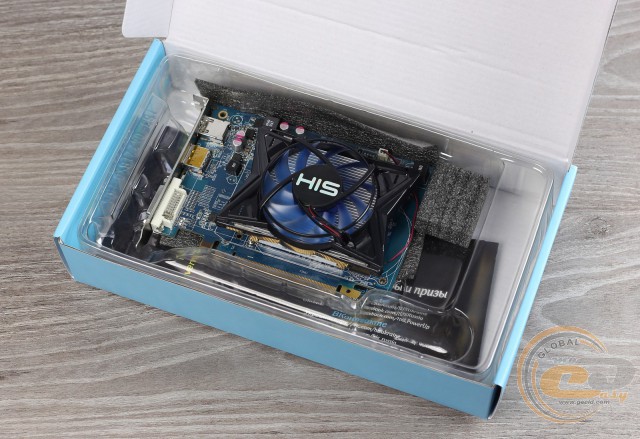

Внутри коробки графический адаптер надежно зафиксирован с помощью формы из прозрачного пластика и поролоновых вставок. Благодаря этому достигается сохранность хрупкой электроники при транспортировке и хранении на складе.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

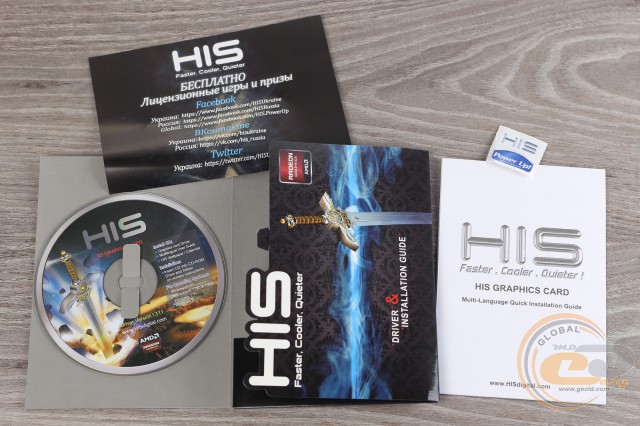

В комплект поставки модели HIS 6670 Fan 1GB GDDR5 входят:

  • диск с программным обеспечением и драйверами;
  • наклейка на корпус компьютера;
  • краткое руководство пользователя;
  • листовка с перечнем адресов компании HIS в различных социальных сетях.

Учитывая технические характеристики новинки, единственным дополнительным аксессуаром, который может понадобиться пользователям, является адаптер DVI-I↔D-Sub. Он предназначен для подключения монитора с уже устаревшим аналоговым разъемом.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

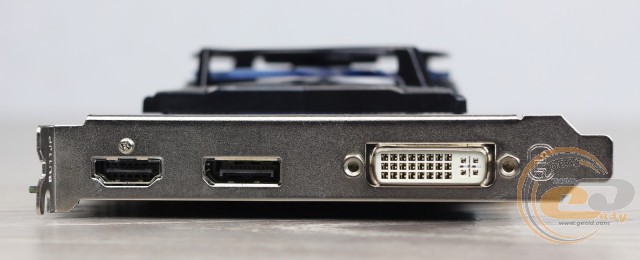

Интерфейсная панель видеокарты оборудована следующими портами:

  • 1 х HDMI;
  • 1 x DisplayPort;
  • 1 х Dual-Link DVI-I.

Такой набор коннекторов позволит подключить практически любой современный цифровой монитор или телевизор с помощью тех кабелей, что входят в их комплектацию.

Поддерживаются следующие разрешения:

  • цифровое − до 2560 x 1600;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

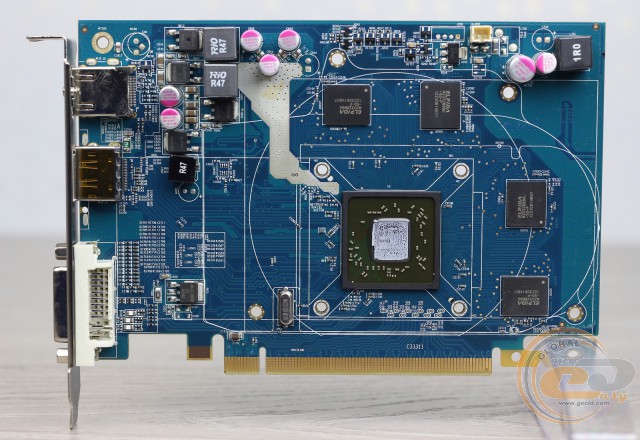

Видеоускоритель выполнен на печатной плате синего цвета высотой 112 мм. Сам графический чип оборудован защитной рамкой, которая предохраняет его от повреждений при демонтаже и установке системы охлаждения.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

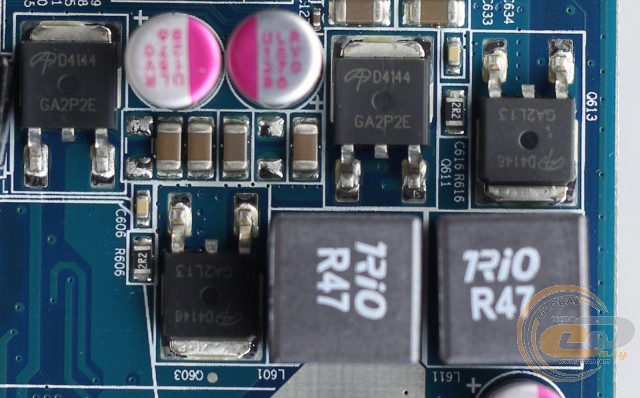

Подсистема питания графического процессора состоит из двух фаз. Для подачи питания используется только слот PCI Express 2.1 x16, а подключение дополнительных коннекторов не требуется вовсе.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

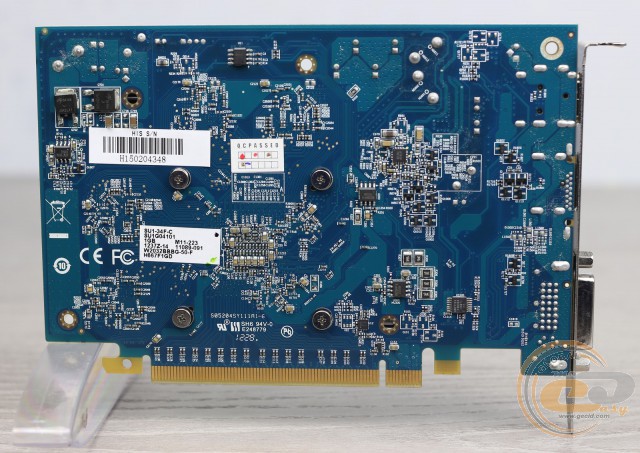

Обратная сторона печатной платы содержит ряд элементов подсистемы питания. Еще тут можно увидеть винты, которыми крепится система охлаждения, и несколько наклеек с технической информацией. Отметим, что видеокарта лишена разъемов для мостиков AMD CrossFireX, поскольку в ней эта технология реализована на программном уровне.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

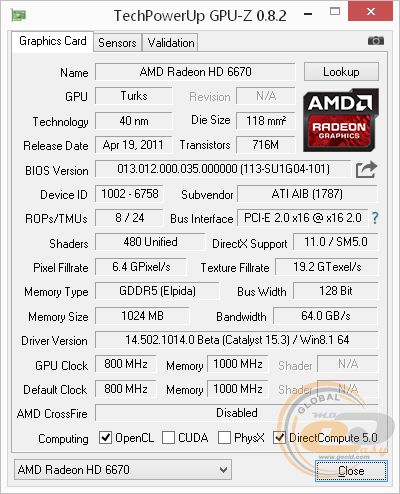

В основе HIS H667F1GD лежит графический чип AMD Turks (AMD Radeon HD 6670), произведенный по 40-нм техпроцессу. Он состоит из 480 универсальных шейдерных конвейеров, 24 текстурных блоков и 8 блоков растеризации. Номинальная частота работы GPU составляет 800 МГц.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

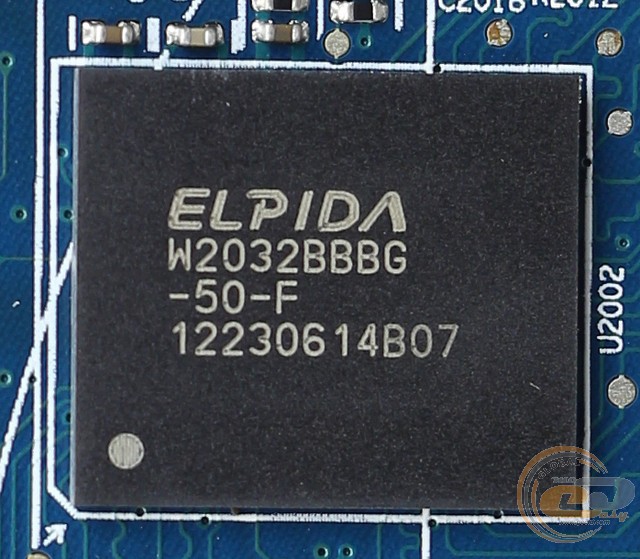

Видеокарта оборудована 1 ГБ памяти стандарта GDDR5, набранной с помощью четырех чипов ELPIDA W2032BBBG-50-F емкостью 256 МБ каждый. Она функционирует на эффективной частоте 4000 МГц и обменивается данными с графическим чипом через 128-битную шину с пропускной способностью 64 ГБ/с.

Система охлаждения

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

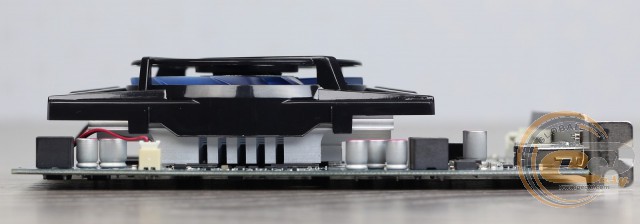

Система охлаждения HIS 6670 Fan 1GB GDDR5 занимает два слота для карт расширения. Общая длина видеокарты вместе с установленной СО составляет 177 мм, а высота – 112 мм (согласно измерениям в нашей тестовой лаборатории). Вся конструкция прикрыта кожухом из черного пластика с оригинальным дизайном.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

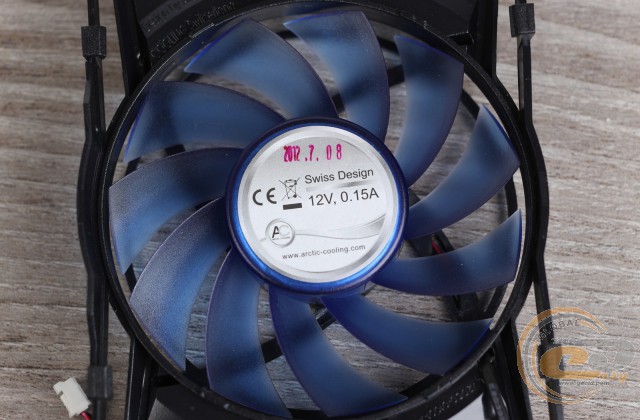

Для обдува используется осевой вентилятор с лопастями из синего полупрозрачного пластика. Его диаметр составляет 74 мм, а производителем выступает известная компания ARCTIC. Мощность вертушки сравнительно небольшая – 1,8 Вт (12 В; 0,15 А), однако в данном случае более высокий показатель вряд ли потребуется, а основной упор идет на низкий уровень создаваемого шума.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

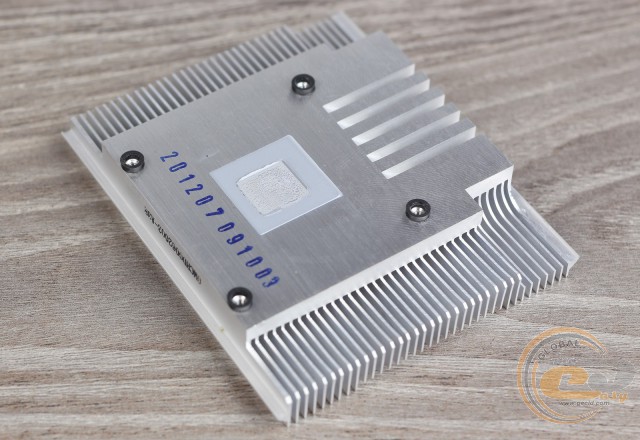

Отвод и рассеивание тепла выполняет простой алюминиевый радиатор, который контактирует с графическим процессором через тонкий слой термопасты.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

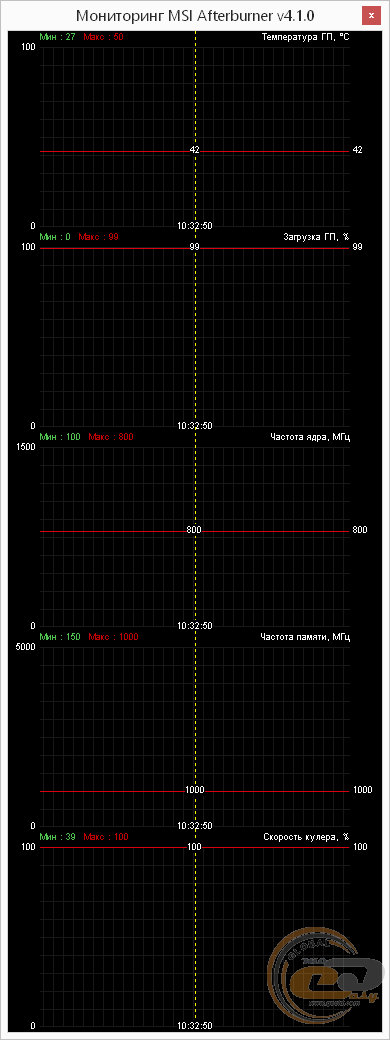

Теперь давайте изучим эффективность работы системы охлаждения. При автоматической скорости вращения лопастей вентилятора (39% от максимума), в режиме максимальной нагрузки, температура графического ядра не превышала 50°С. Кулер при этом работал очень тихо и практически не выделялся на фоне других компонентов компьютера.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

После установки скорости вращения вентилятора на максимум, температура снизилась до 42°С. Даже в таком режиме шум оставался ниже среднего уровня и был достаточно комфортным для длительной работы.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

В режиме простоя температура ядра опустилась до 28°С, а система охлаждения работала практически бесшумно.
