Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 1060 X3

В данном обзоре мы продолжим знакомить вас с модификациями весьма популярной среди пользователей видеокарты NVIDIA GeForce GTX 1060, с ключевыми особенностями которой вы можете ознакомиться в материалах, посвященных ASUS ROG STRIX GeForce GTX 1060 OC и микроархитектуре NVIDIA Pascal.

Inno3D iChill GeForce GTX 1060 X3

Ну а мы тем временем остановимся на Inno3D iChill GeForce GTX 1060 X3. Она является одной из самых оригинальных версий NVIDIA GeForce GTX 1060, которые побывали у нас на текущий момент. Помимо весьма любопытной фирменной системы охлаждения iChill X3, к ключевым ее особенностям можно отнести наличие заводского разгона и отличный комплект поставки. Однако обо всем по порядку, а для начала предлагаем ознакомиться с ее подробными характеристиками.

Спецификация

Модель

Inno3D iChill GeForce GTX 1060 X3 (C1060-1SDN-N5GNX)

Графическое ядро

NVIDIA GP106-400

Количество CUDA-ядер

1280

Номинальная / динамическая частота графического ядра, МГц

1569 / 1784

Эффективная частота памяти, МГц

8208

Объем памяти, ГБ

6

Тип памяти

GDDR5

Ширина шины памяти, бит

192

Пропускная способность памяти, ГБ/с

197

Тип шины

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 x DVI-D
1 x HDMI 2.0b
3 x DisplayPort 1.4

Минимальная мощность блока питания, Вт

400

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

302,2 x 108,7 (317 х 124)

Драйверы

Свежие драйверы можно скачать с сайта компании Inno3D или сайта производителя GPU

Сайт производителя

Inno3D

Упаковка и комплектация

Inno3D iChill GeForce GTX 1060 X3 Inno3D iChill GeForce GTX 1060 X3

Новинка поставляется в достаточно крупной коробке, выполненной из плотного и качественного картона, который украшен полиграфией в темных тонах. Ее оформление весьма лаконичное: помимо рекламного описания на обратной стороне найти какие-либо технические характеристики достаточно проблематично.

Inno3D iChill GeForce GTX 1060 X3

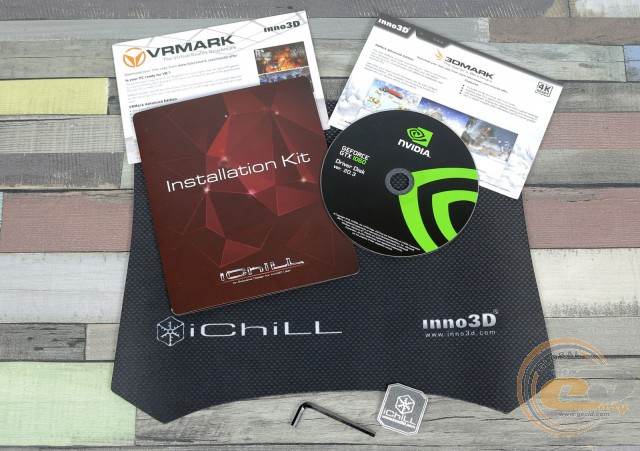

Комплект поставки видеокарты включает в себя:

  • набор бумажной документации;
  • диск с ПО;
  • коврик для мышки;
  • шестигранник для снятия металлических пластин с кожуха кулера;
  • код для бесплатной загрузки полной версии бенчмарка 3DMark Advanced Edition.

Inno3D iChill GeForce GTX 1060 X3

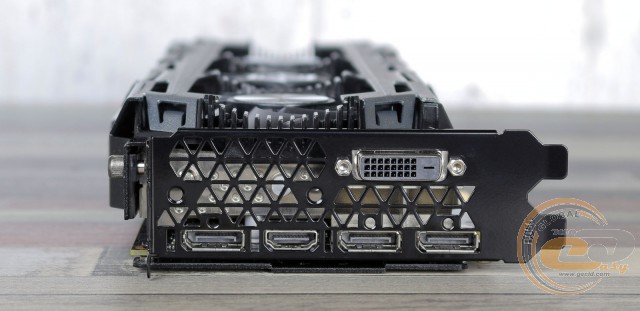

Для вывода изображения на тестируемой новинке используется эталонный набор интерфейсов:

  • 1 х DVI-D;
  • 1 х HDMI 2.0b;
  • 3 х DisplayPort 1.4.

Одновременное подключение мониторов ограничено четырьмя видеовыходами с максимальным разрешением 7680 х 4320 при 60 Гц.

Внешний вид и элементная база

Inno3D iChill GeForce GTX 1060 X3

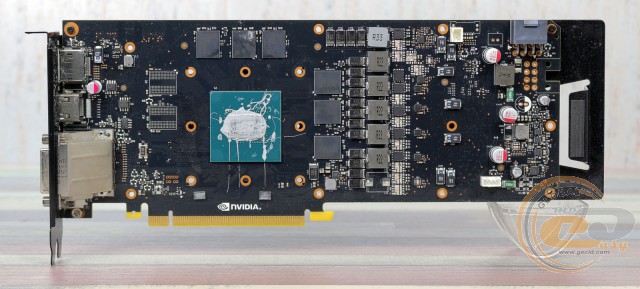

Видеокарта Inno3D iChill GeForce GTX 1060 HerculeZ X3 выполнена на оригинальной печатной плате черного цвета. Логика расположения ключевых компонентов весьма привычна: все чипы памяти распаяны вокруг графического ядра, а элементы подсистемы питания расположены по правую от него сторону. Что же касается элементной базы, то в ее состав вошли твердотельные и тантал-полимерные конденсаторы, а также дроссели с ферритовым сердечником.

Inno3D iChill GeForce GTX 1060 X3

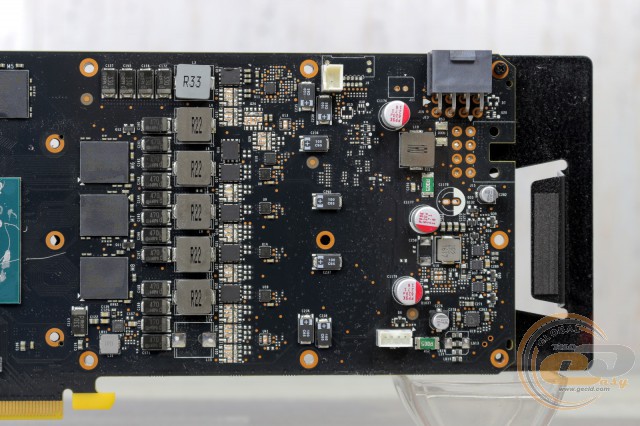

Питание новинки выполнено по усиленной шестифазной схеме, где пять фаз отвечают за питание графического ядра, а одна предназначена для подсистемы видеопамяти. Напомним, что эталонная видеокарта работает по четырехфазной схеме (3+1).

Inno3D iChill GeForce GTX 1060 X3

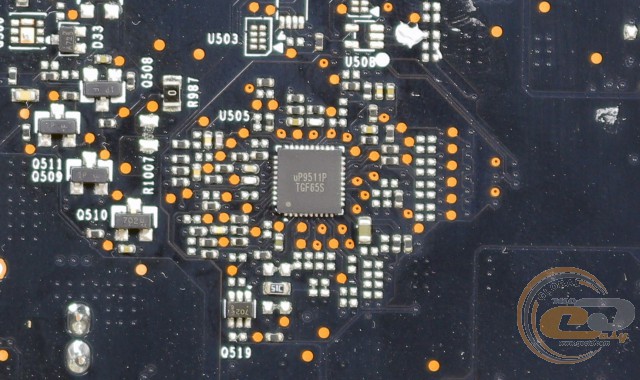

В качестве ШИМ-контроллера используется чип uP9511P, который также применяется на многих версиях NVIDIA GeForce GTX 1080 и NVIDIA GeForce GTX 1070.

Inno3D iChill GeForce GTX 1060 X3

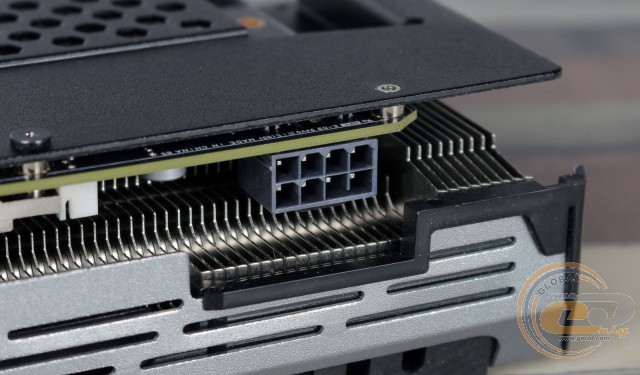

Для подачи питания предусмотрен слот PCI Express x16 и один 8-контактный разъем PCIe, расположенный на боковой стороне платы. В свою очередь эталонная версия обходится только одним 6-контактным разъемом. Отметим, что кулер немного затрудняет отключение и подключение кабеля PCIe.

Inno3D iChill GeForce GTX 1060 X3

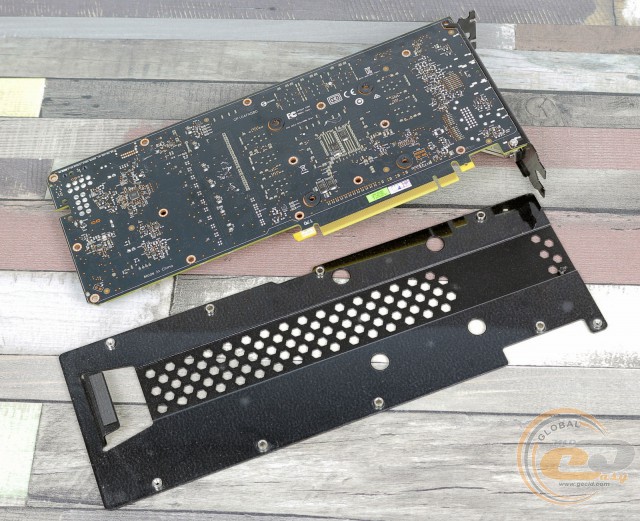

Обратная сторона печатной платы, изначально прикрытая опорной пластиной, практически полностью лишена значимых элементов, за исключением нескольких тантал-полимерных конденсаторов и ШИМ-контроллера.

Inno3D iChill GeForce GTX 1060 X3

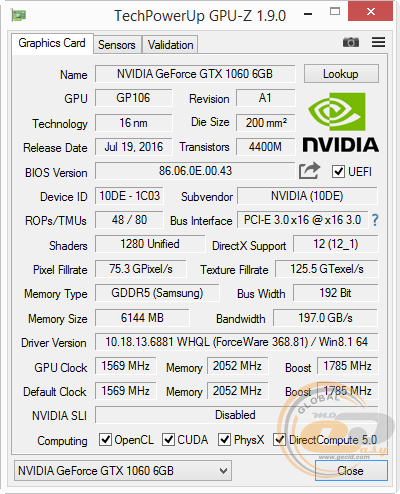

В основе новинки лежит графический чип NVIDIA GP106-400, который произведен по 16-нм техпроцессу. Он состоит из 1280 ядер CUDA, 80 текстурных блоков и 48 блоков растеризации. Базовая частота графического процессора увеличена с номинальных 1506 до 1569 МГц, а динамическая – с 1708 до 1785 МГц.

Inno3D iChill GeForce GTX 1060 X3

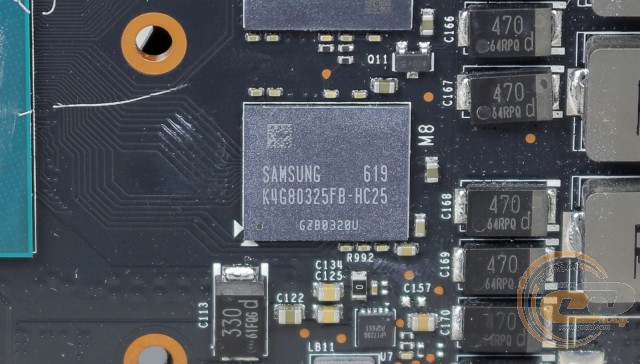

Память тестируемой видеокарты, общим объемом 6 ГБ, набрана с помощью шести GDDR5-чипов Samsung K4G80325FB-HC25, которые работают на эффективной частоте 8208 МГц. Обмен данными между графическим ядром и памятью осуществляется через 192-битную шину, которая способна пропускать 197 ГБ информации за секунду.

Inno3D iChill GeForce GTX 1060 X3

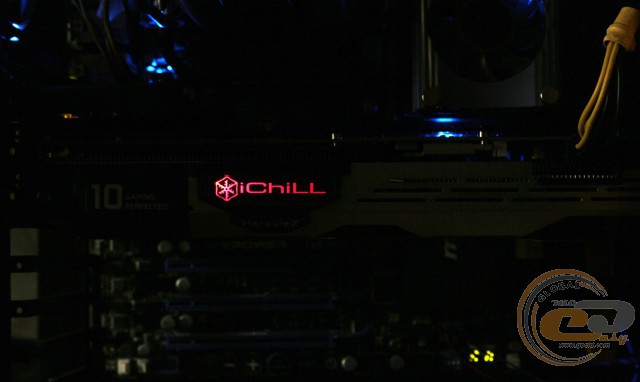

Последним элементом внешнего дизайна выступает красная подсветка логотипа и надписи «iChill». Она функционирует лишь в режиме «Дыхание». Изменить какие-либо параметры ее работы нельзя.

Система охлаждения

Inno3D iChill GeForce GTX 1060 X3

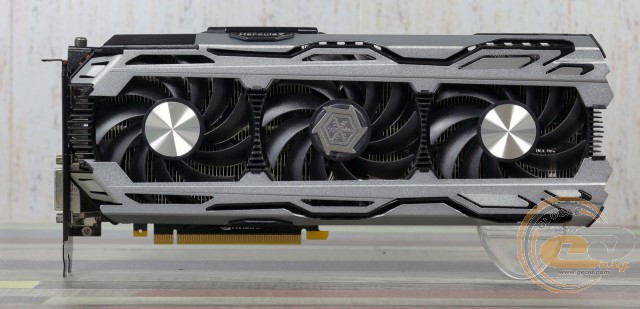

Общая длина видеоускорителя с установленной фирменной системой охлаждения iChill X3 составляет 302,2 мм согласно официальному сайту компании (317 мм согласно измерениям в нашей тестовой лаборатории). В ширину она занимает два с половиной слота расширения.

Inno3D iChill GeForce GTX 1060 X3

Inno3D iChill GeForce GTX 1060 X3

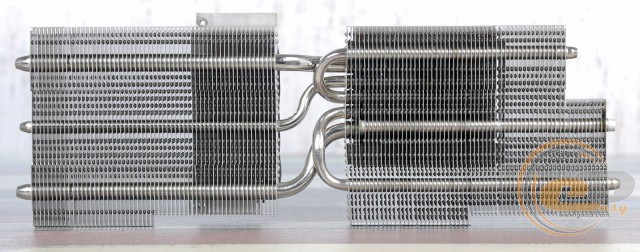

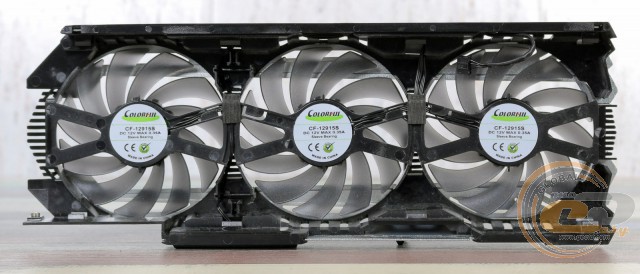

Сам охладитель состоит из массивного двухсекционного радиатора, в конструкции которого применяются 59 и 62 алюминиевые никелированные пластины, трех вентиляторов с диаметром крыльчатки 86 мм и пластикового кожуха с металлическими накладками, который накрывает всю конструкцию сверху.

Inno3D iChill GeForce GTX 1060 X3

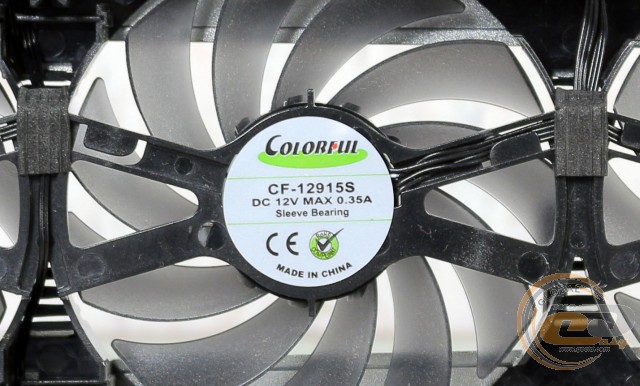

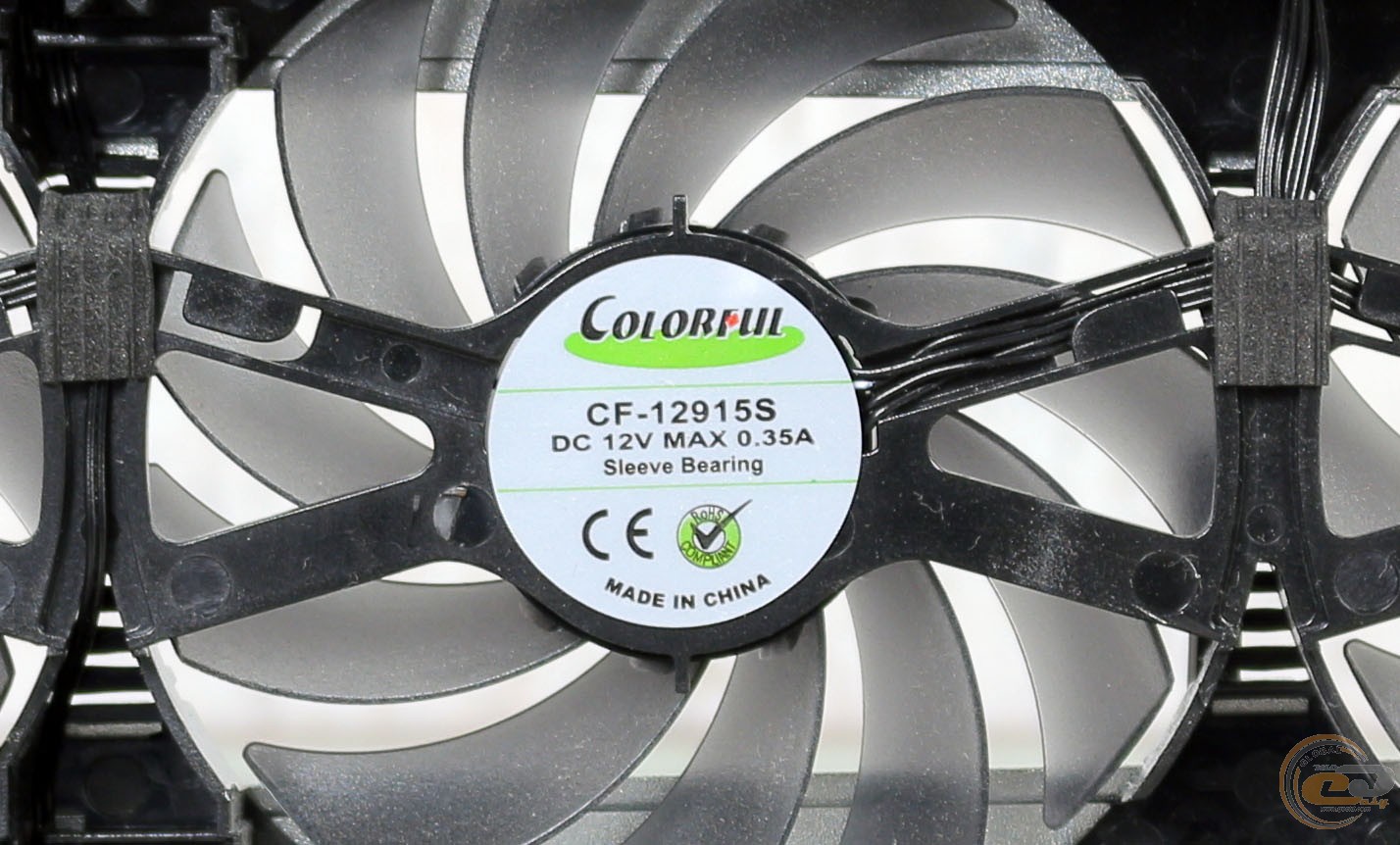

В качестве вертушек используются три вентилятора производства Colorful с маркировкой «CF-12915S» на основе подшипников скольжения. Номинальное напряжение их работы составляет 12 В, а сила тока − 0,35 А, что дает в итоге мощность в 4,2 Вт.

Inno3D iChill GeForce GTX 1060 X3

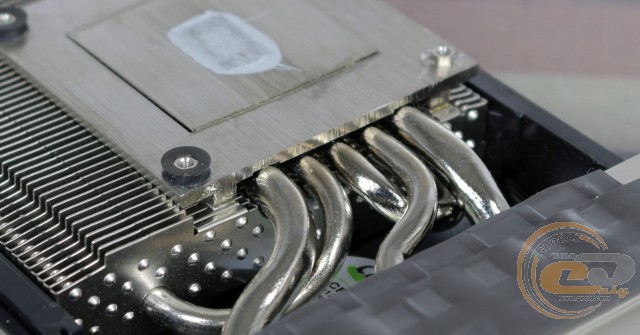

Для более равномерного распределения тепла по всей площади радиатора используются пять медных тепловых трубок: две 8-мм и три 6-мм. Они покрыты слоем никеля, который служит для предотвращения процесса окисления меди при эксплуатации и последующего падения эффективности теплообмена. С графическим процессором медное основание системы охлаждения контактирует через небольшой слой термопасты.

Inno3D iChill GeForce GTX 1060 X3

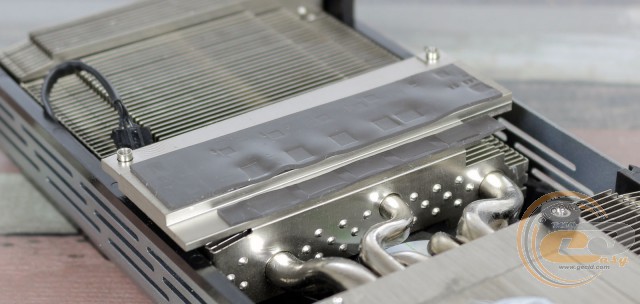

Отдельно отметим, что полевые транзисторы контактируют непосредственно с основным радиатором при помощи термопрокладки.

Inno3D iChill GeForce GTX 1060 X3

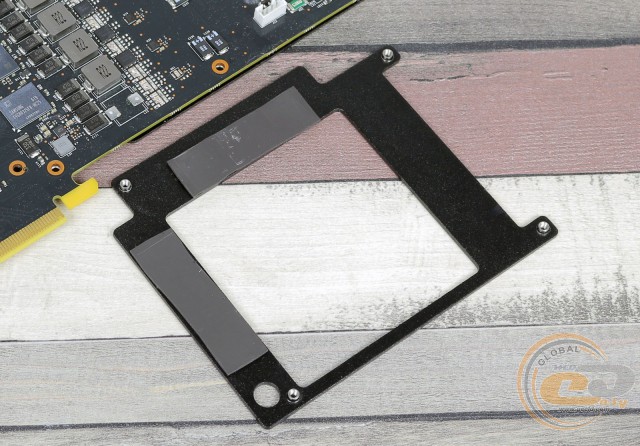

В свою очередь для охлаждения чипов видеопамяти используется отдельный низкопрофильный радиатор.

Inno3D iChill GeForce GTX 1060 X3

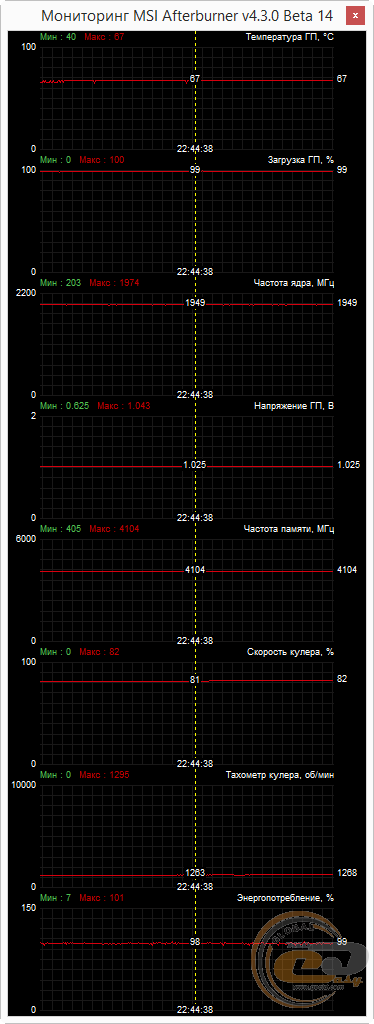

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 67°С, а кулер работал на 82% (1268 об/мин) от своей максимальной мощности. По субъективным ощущениям шум был очень тихий и практически не выделялся на фоне других комплектующих.

Inno3D iChill GeForce GTX 1060 X3

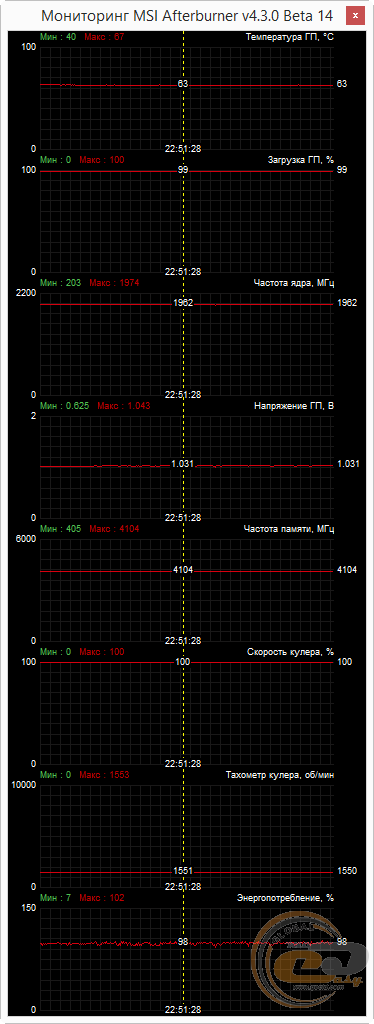

В режиме максимальной частоты вращения лопастей вентиляторов (1550 об/мин) температура GPU опустилась до 63°С. Но даже в таком режиме видеокарта оставалась очень тихой, что является ее несомненным достоинством.

Inno3D iChill GeForce GTX 1060 X3

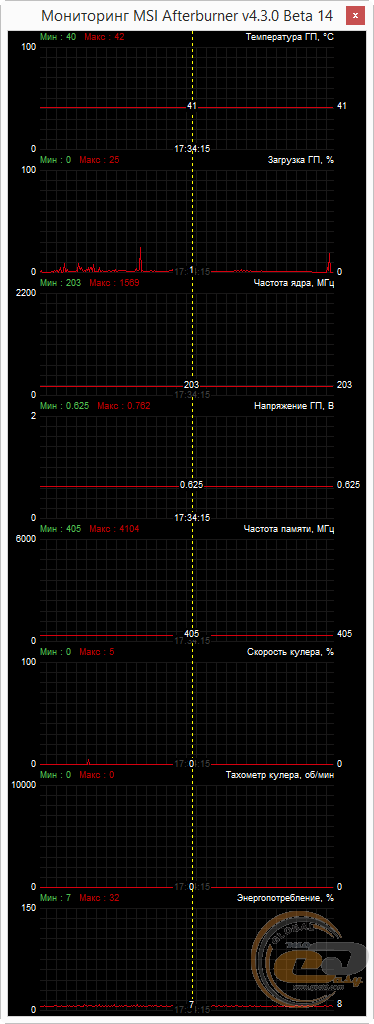

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 41°С, поскольку вентиляторы вообще перестали вращаться, и система охлаждения работала в полностью пассивном режиме. В активный режим кулер переходил после достижения температурой GPU отметки в 51°С. Начальная скорость его работы составляла 1200 об/мин.

В целом система охлаждения iChill X3 проявила себя с наилучшей стороны, и по факту она является самой тихой среди всех протестированных нами на текущий момент версий NVIDIA GeForce GTX 1060. Вы едва ли различите шум работы видеокарты на фоне других комплектующих. Подобный эффект достигнут благодаря установке трех низкооборотистых вертушек, частота вращения которых не превышает 1550 об/мин.
