Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 980 4GB Ultra

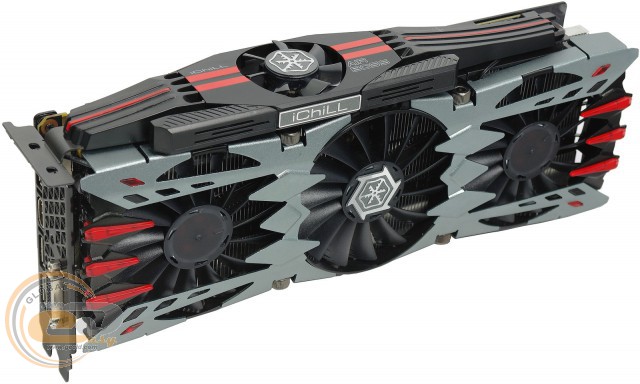

Данный материал будет посвящен необычной версии видеокарты NVIDIA GeForce GTX 980. Модификация от компании Inno3D под названием «Inno3D iChill GeForce GTX 980 4GB Ultra» обладает очень оригинальной фирменной системой охлаждения. В ней большое внимание уделяется не только обдуву графического ядра и чипов памяти, но и имеется отдельный блок для охлаждения элементов подсистемы питания.

Inno3D iChill GeForce GTX 980 4GB Ultra

Кроме того, благодаря своему оригинальному внешнему виду и наличию подсветки новинка будет эффектно смотреться даже после установки в корпус компьютера. Еще имеется защитная пластина на обратной стороне текстолита, которая не только рассеивает излишки тепла, но и защищает контакты от пыли и повреждений в результате короткого замыкания.

Спецификация:

Модель

Inno3D iChill GeForce GTX 980 4GB Ultra

Графическое ядро

NVIDIA GM204-400-A1 (Maxwell)

Техпроцесс, нм

28

Количество универсальных шейдерных процессоров (CUDA-ядер)

2048

Поддержка технологий и API

DirectX 12 (Shader Model 5.0), OpenGL 4.4, NVIDIA 3D Vision Surround, NVIDIA PhysX, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA 3D Vision, NVIDIA Adaptive Vertical Sync, NVIDIA SLI, NVIDIA CUDA, NVIDIA GPU Boost 2.0, NVIDIA GameWorks, NVIDIA GameStream

Номинальная / динамическая частота графического ядра, МГц

1266 / 1367

Объем памяти, ГБ

4

Тип памяти

GDDR5

Номинальная / эффективная частота видеопамяти, МГц

1800 / 7200

Ширина шины памяти, бит

256

Пропускная способность памяти, ГБ/с

230,4

Тип внутреннего интерфейса

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 х HDMI 2.0

3 x DisplayPort 1.2

1 х DVI-I

Минимальная мощность блока питания, Вт

500

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

300 x 115 (315 x 130)

Драйверы

Свежие драйверы можно скачать с сайта компании Inno3D или сайта производителя GPU

Сайт производителя

Inno3D

Согласно представленной выше информации, новинка обладает существенным разгоном графического ядра: 140 МГц в номинальном режиме и 151 МГц в динамическом. Кроме этого, на 200 МГц увеличена эффективная частота видеопамяти (с 7000 до 7200 МГц), что также вызвало повышение пропускной способности подсистемы памяти с 224 до 230,4 ГБ/с.

Упаковка и комплектация

Inno3D iChill GeForce GTX 980 4GB Ultra

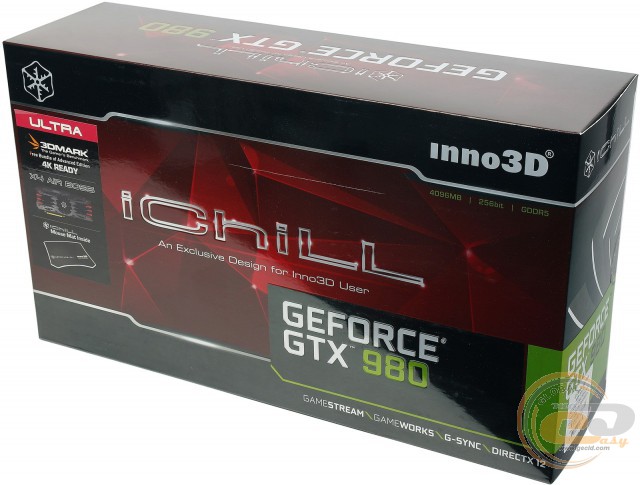

Видеокарта Inno3D iChill GeForce GTX 980 4GB Ultra продается в большой картонной упаковке. На ее лицевой стороне отмечена поддержка технологий NVIDIA GameStream, NVIDIA GameWorks, NVIDIA G-SYNC и DirectX 12. Отдельно указано о наличии в комплекте полной версии бенчмарка 3DMark Advanced Edition и игрового коврика, а также об использовании уникальной системы охлаждения HerculeZ X4 Air Boss. Надпись «Ultra» в левом верхнем углу сообщает о присутствии заводского разгона.

Inno3D iChill GeForce GTX 980 4GB Ultra

На обратной стороне упаковки имеется краткое описание видеокарты на разных языках, в том числе и на русском.

Inno3D iChill GeForce GTX 980 4GB Ultra

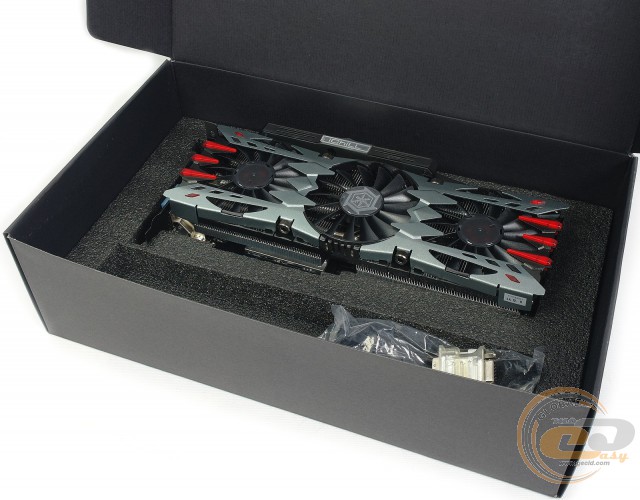

Внутри коробки графический ускоритель зафиксирован с помощью поролоновой формы. Здесь имеется два отсека: в первом расположена сама видеокарта, а во втором − набор аксессуаров к ней. Это позволяет защитить новинку от ударов и повреждений при транспортировке.

Inno3D iChill GeForce GTX 980 4GB Ultra

В комплект поставки Inno3D iChill GeForce GTX 980 4GB Ultra входят:

  • переходник для подключения дополнительного питания;
  • адаптер с DVI на D-Sub;
  • игровой коврик для мыши;
  • ключ для демонтажа системы охлаждения;
  • диск с ПО и драйверами;
  • код для бесплатной загрузки полной версии бенчмарка 3DMark Advanced Edition;
  • таблица с рекомендациями по блоку питания.

Inno3D iChill GeForce GTX 980 4GB Ultra

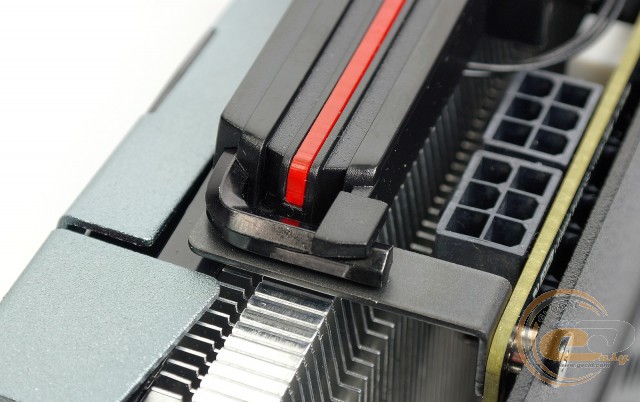

Интересно, что на корпусе видеокарты предусмотрено специальное гнездо для хранения шестигранного ключа. Это обеспечивает его сохранность и позволяет в любой момент им воспользоваться.

Inno3D iChill GeForce GTX 980 4GB Ultra

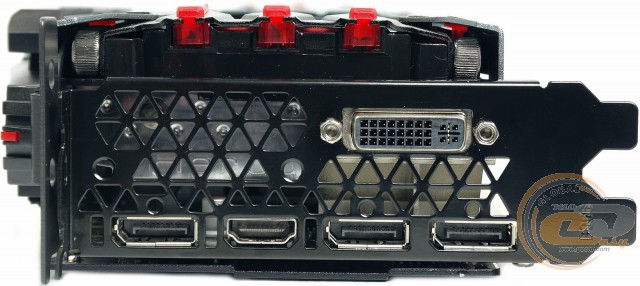

На интерфейсной панели имеется эталонный набор разъемов для вывода изображения:

  • 1 х DVI-I;
  • 1 х HDMI 2.0;
  • 3 х DisplayPort 1.2.

Такая конфигурация дает возможность подключить практически любой современный монитор или телевизор, а для не самых новых дисплеев в комплекте предусмотрен адаптер с DVI на D-Sub.

Внешний вид и элементная база

Inno3D iChill GeForce GTX 980 4GB Ultra

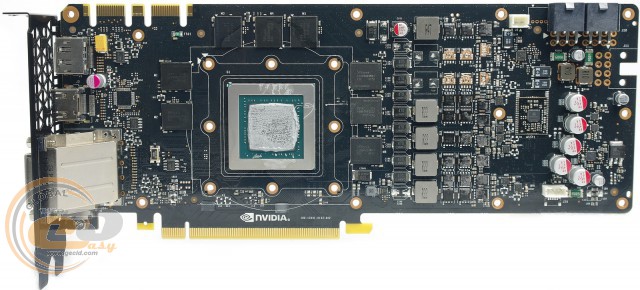

Видеокарта выполнена на текстолите черного цвета. Высота самой печатной платы составляет 112 мм. Графический процессор оборудован металлической рамкой, которая предназначена для защиты кристалла от сколов и повреждений при демонтаже и установке системы охлаждения.

Inno3D iChill GeForce GTX 980 4GB Ultra

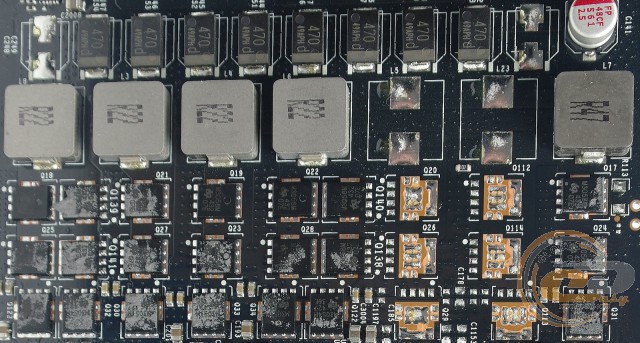

Подсистема питания Inno3D iChill GeForce GTX 980 4GB Ultra выполнена по пятифазной схеме: четыре предназначены для графического ядра и одна − для чипов памяти. В каждой из них установлено по два МОП-транзистора M3058M и отдельный драйвер M3054M. Обращаем внимание и на применение качественных тантал-полимерных конденсаторов (POSCAP).

Inno3D iChill GeForce GTX 980 4GB Ultra

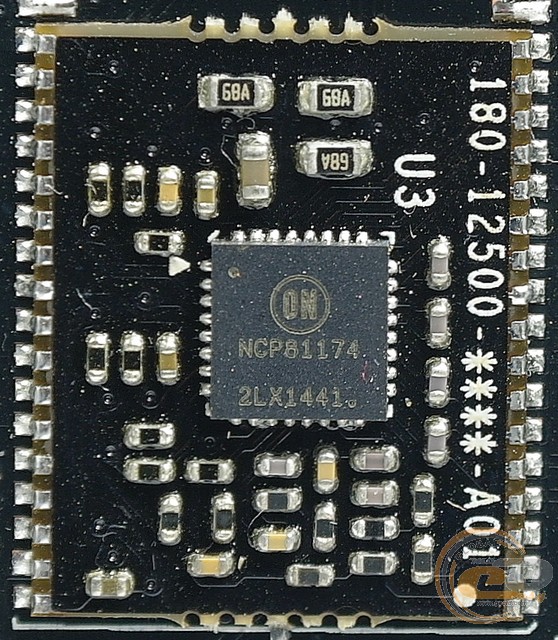

Подсистема питания основана на контроллере от известного производителя − ON Semiconductor NCP81174. Он распаян на отдельной плате и способен поддерживать работу максимум четырех фаз.

Inno3D iChill GeForce GTX 980 4GB Ultra

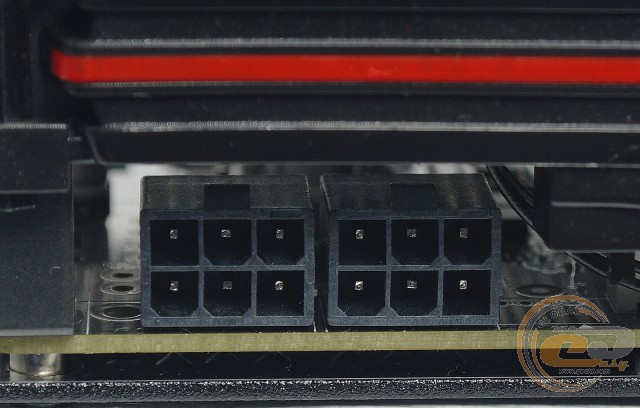

Для питания видеокарты используются возможности слота PCI Express 3.0 х16 и два дополнительных 6-контактных разъема PCIe. Близкое соседство с радиатором системы охлаждения немного затрудняет подключение и отсоединение данных коннекторов.

Inno3D iChill GeForce GTX 980 4GB Ultra

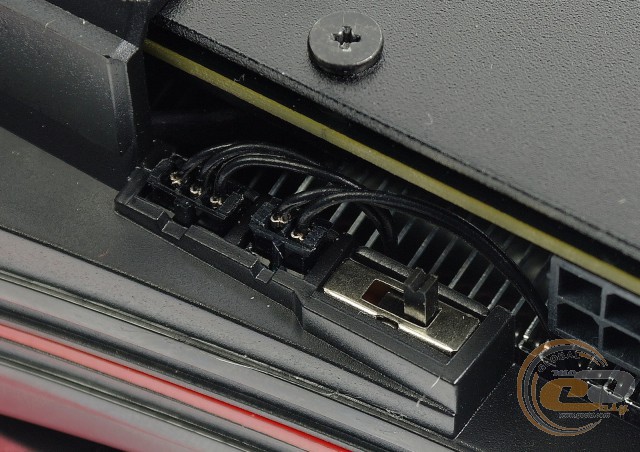

Рядом расположен переключатель, который управляет режимами работы подсветки СО. Она может быть постоянно включена, плавно мерцать или быть полностью деактивированной.

Inno3D iChill GeForce GTX 980 4GB Ultra

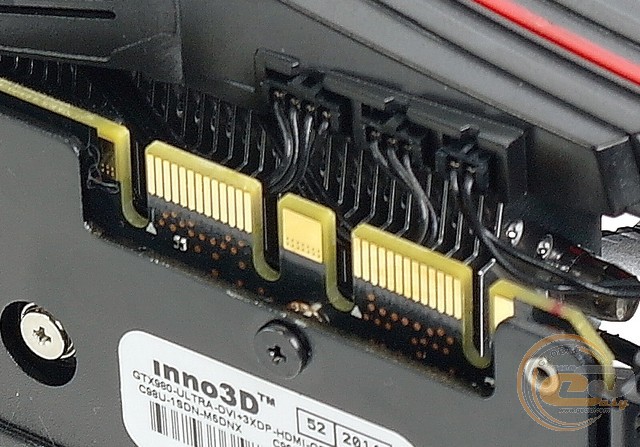

Поддержку технологии NVIDIA SLI обеспечивают два соответствующих разъема. С помощью мостиков можно объединить от двух до четырех адаптеров для совместной обработки графики.

Inno3D iChill GeForce GTX 980 4GB Ultra

Inno3D iChill GeForce GTX 980 4GB Ultra

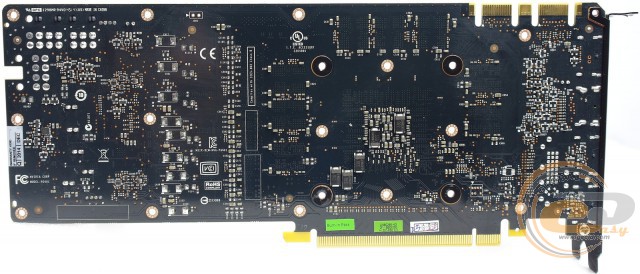

На обратной стороне текстолита имеется защитная металлическая пластина, которая дополнительно выполняет функции рассеивания тепла. На самой же плате размещено лишь ряд небольших компонентов подсистемы питания.

Inno3D iChill GeForce GTX 980 4GB Ultra

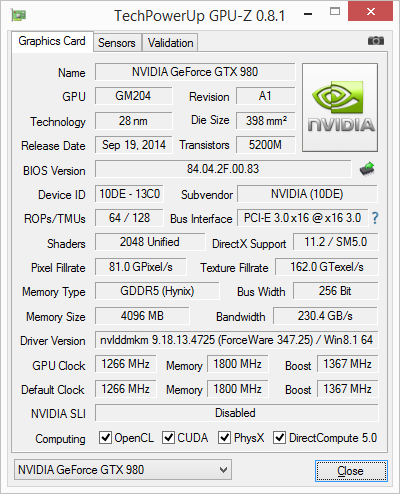

В основе Inno3D iChill GeForce GTX 980 4GB Ultra лежит графический процессор NVIDIA GM204-400-A1, выполненный по 28-нм техпроцессу. Данный чип состоит из 2048 ядер CUDA, 128 текстурных блоков и 64 блоков растеризации. GPU работает на частоте 1266 МГц в номинальном режиме и ускоряется до 1367 МГц при активации динамического разгона.

Inno3D iChill GeForce GTX 980 4GB Ultra

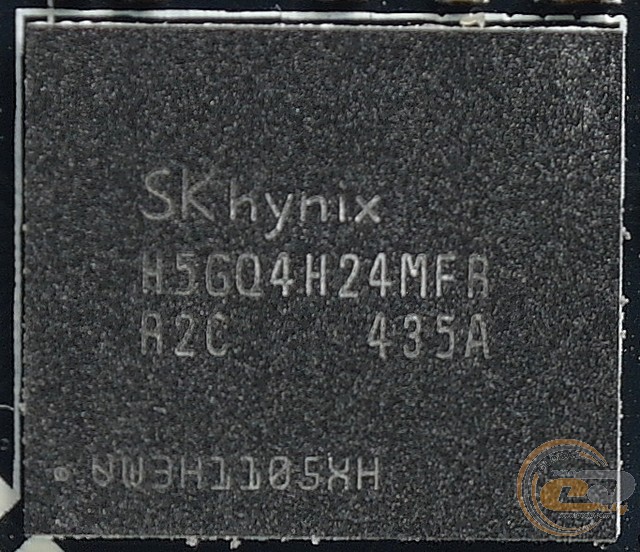

Память видеокарты набрана с помощью 8 чипов SK Hynix H5GQ4H24MFR-R2C емкостью 512 МБ каждый. Обмен данными с графическим процессором осуществляется через 256-битную шину, пропускная способность которой составляет 230,4 ГБ/с.

Система охлаждения

Inno3D iChill GeForce GTX 980 4GB Ultra

Inno3D iChill GeForce GTX 980 4GB Ultra

Inno3D iChill GeForce GTX 980 4GB Ultra

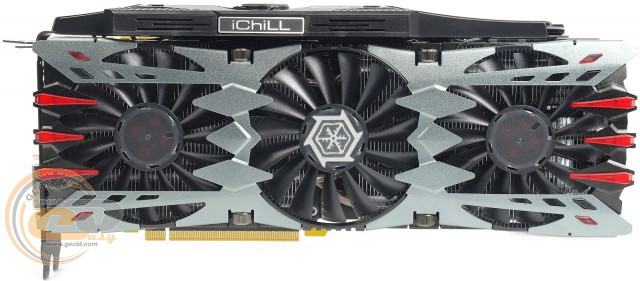

Модель Inno3D iChill GeForce GTX 980 4GB Ultra оборудована габаритной фирменной трехслотовой системой охлаждения HerculeZ X4 Air Boss. Сверху ее пластиковый кожух прикрывают алюминиевые декоративные вставки, а общая высота графического ускорителя вместе с установленной СО составляет 130 мм. Она имеет достаточно большую длину, которая ограничена значением 315 мм, поэтому перед покупкой нужно проверить, будет ли данная видеокарта полностью совместима с вашим корпусом.

Inno3D iChill GeForce GTX 980 4GB Ultra

Inno3D iChill GeForce GTX 980 4GB Ultra

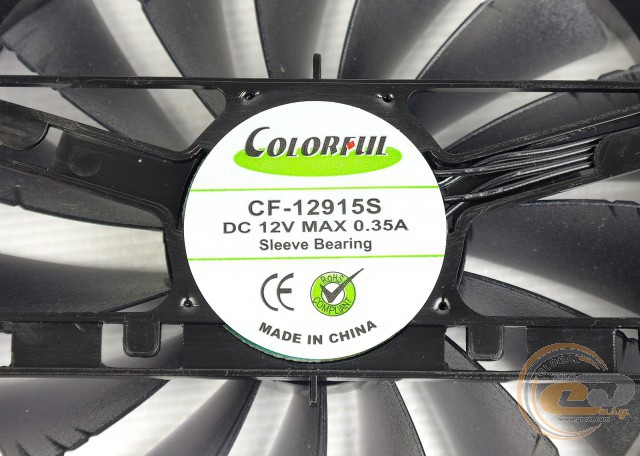

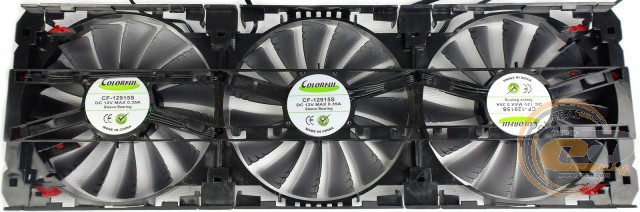

Основной обдув осуществляют три вентилятора Colorful CF-12915S (12 В, 0,35 А), которые установлены на пластиковой рамке. Они обладают оригинальной формой лопастей, что способствует созданию хорошего воздушного потока. В основе вертушек используются подшипники скольжения (sleeve bearing).

Inno3D iChill GeForce GTX 980 4GB Ultra

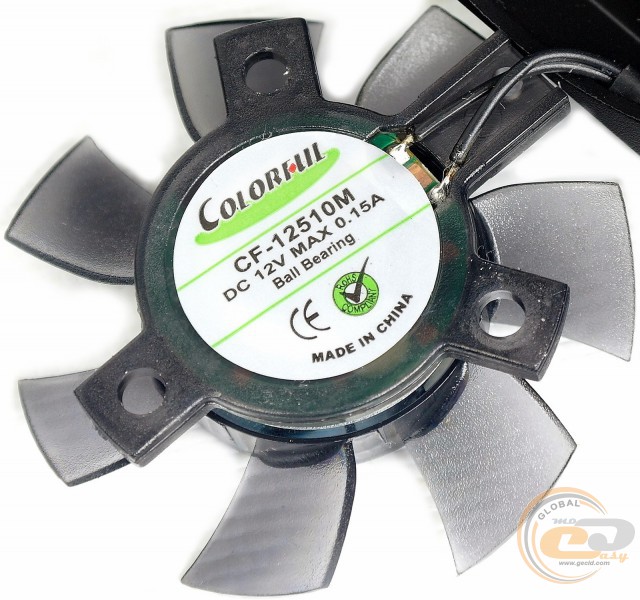

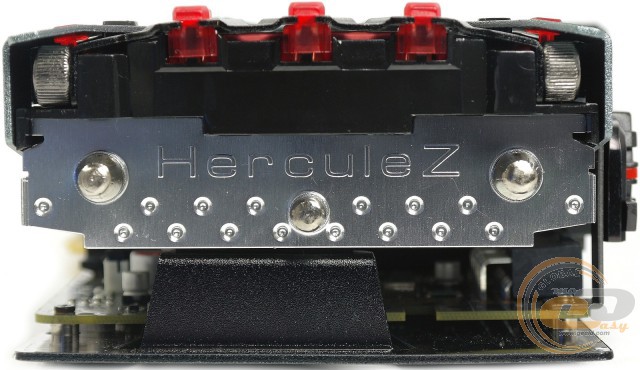

На боковую часть выведен отдельный небольшой кулер Colorful CF-12510M (12 В, 0,15 А) на основе подшипника качения (ball bearing), который охлаждает радиатор подсистемы питания. Он вращается с постоянной скоростью около 2800 об/мин, которая не зависит от температуры GPU и не поддается изменению.

Inno3D iChill GeForce GTX 980 4GB Ultra

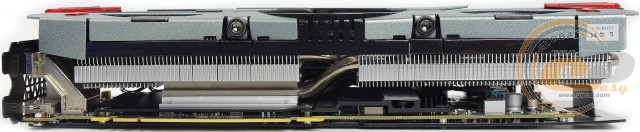

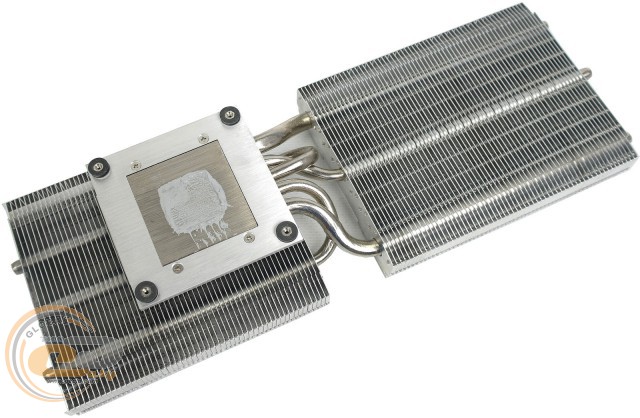

Основной радиатор контактирует с графическим ядром через небольшую металлическую пластину и тонкий слой термопасты. В систему охлаждения входят пять медных тепловых трубок: две с диаметром 8 мм и три 6-миллиметровые. Они покрыты слоем никеля, что позволяет им дольше сохранить эффективность работы в процессе эксплуатации.

Inno3D iChill GeForce GTX 980 4GB Ultra

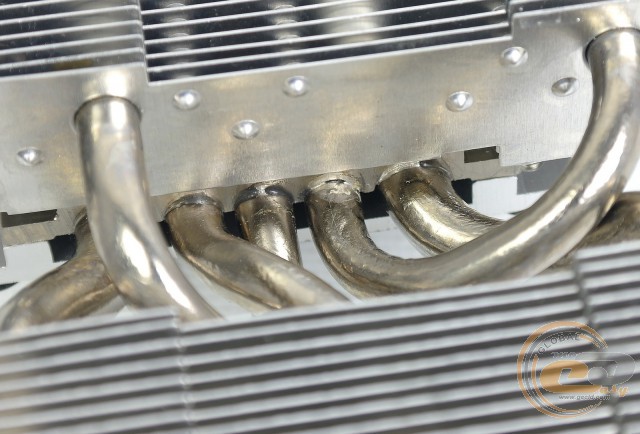

Тепловые трубки надежно припаяны как к ребрам радиатора, так и к его основанию, что еще больше улучшает теплообмен.

Inno3D iChill GeForce GTX 980 4GB Ultra

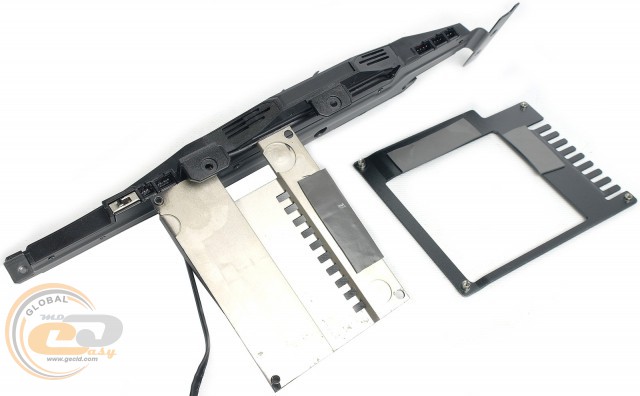

Как уже упоминалось ранее, отдельные радиаторы отвечают за охлаждение элементов подсистемы питания и чипов памяти. Они контактируют через специальные термопрокладки.

Inno3D iChill GeForce GTX 980 4GB Ultra

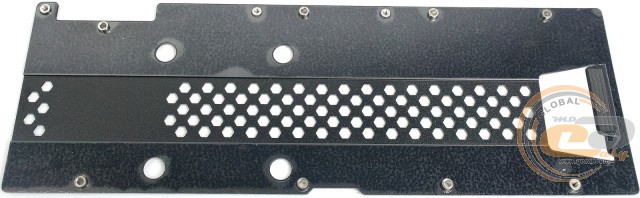

На обратной стороне имеется металлическая пластина, которая также участвует в процессе рассеивания тепла, хотя и не контактирует с текстолитом напрямую.

Inno3D iChill GeForce GTX 980 4GB Ultra

При автоматическом вращении лопастей вентиляторов (1542 об/мин) температура графического процессора в режиме максимальной нагрузки не превышала 64°С. Вертушки вращались на 43% от своей максимальной скорости и работали тихо. Их шум находился на достаточно комфортном уровне.

Inno3D iChill GeForce GTX 980 4GB Ultra

После установки вентиляторов на максимальную скорость (2735 об/мин), температура ядра снизилась до 54°С. Шум системы охлаждения поднялся выше среднего уровня и стал не слишком комфортным для длительной работы за компьютером.

Inno3D iChill GeForce GTX 980 4GB Ultra

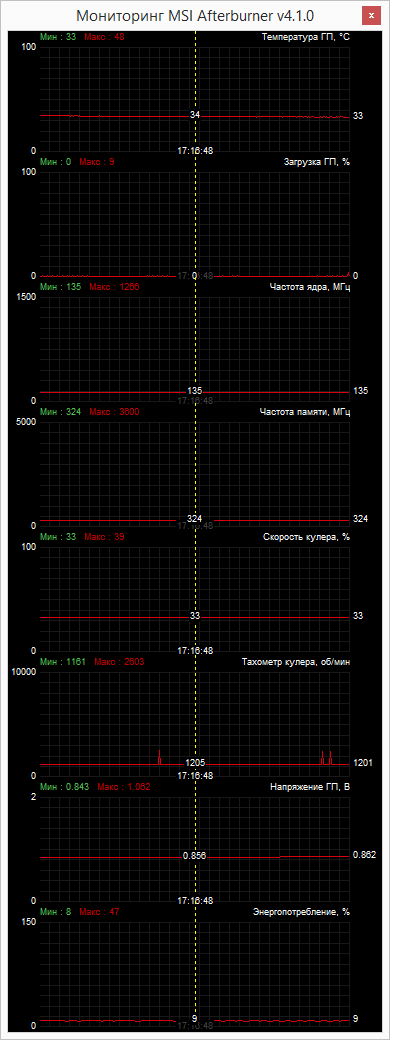

В простое, благодаря снижению частоты графического процессора, его температура уменьшилась до 33°С. В таком режиме видеокарта практически не выделялась на фоне других компонентов системы, что как нельзя лучше подходит для работы с документами или просмотра видео.

В целом же система охлаждения HerculeZ X4 Air Boss модели Inno3D iChill GeForce GTX 980 4GB Ultra очень хорошо себя показала и отлично справилась со своими обязанностями как при повседневном использовании, так и при повышенной нагрузке.

Inno3D iChill GeForce GTX 980 4GB Ultra
