Обзор видеокарты Sapphire Radeon HD 3650 с 512 Мб DDR2

Недавний обзор видеокарты ASUS Radeon HD 3650 с 256 Мб GDDR3 произвел приятное впечатление от разогнанной новинки. Теперь проверим, на что способна карта от Sapphire, но уже с 512 Мб GDDR2.

Sapphire Radeon HD 3650 512 DDR2

Существует два варианта таких адаптеров: с использованием GDDR3-памяти объёмом 256/512 Мб с частотой 900 МГц и с 512 Мб памяти DDR2 с частотой 500 МГц. В обоих случаях используется 128-битный интерфейс памяти и применяется однослотовая система охлаждения.



ATI Radeon HD 2600 PRO 256Mb

ATI Radeon HD 3650 512Mb

ATI Radeon HD 2600 XT DDR3 256Mb

ATI Radeon HD 2600 XT DDR4 256Mb

NVIDIA GeForce 8600 GT 256Mb

NVIDIA GeForce 8600 GTS 256Mb

Ядро

RV630Pro

RV635

RV630XT

RV630XT

G84-300

G86-400

Техпроцесс, нм

65

55

65

65

80

80

Частота ядра, МГц

600

725

800

800

540

675

Потоковых процессоров

120

120

120

120

32

32

Частота шейдерного блока, МГц

600

725

800

800

1190

1450

Texture Mapping Units (TMU) и/или Texture Filtering (TF)

8

8

8

8

16

16

Raster Operator units (ROP)

4

4

4

4

8

8

Частота (тип) памяти, МГц

800 (GDDR2)

1000 (GDDR2)

1400 (GDDR3)

2200 (GDDR4)

1400 (GDDR3)

2000 (GDDR3)

Шина памяти, бит

128

128

128

128

128

128

Интерфейс

PCIe x16

PCIe v2.0 x16

PCIe x16

PCIe x16

PCIe x16

PCIe x16

Энергопотребление, Вт

31

31

45

49

43

71

Выход DVI

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

Поддержка HDCP

Есть

Есть

Есть

Есть

Есть

Есть

Поддержка DirectX

10.0

10.1

10.0

10.0

10.0

10.0

Как уже было упомянуто в обзоре ASUS HD 3650, графический чип выполнен по 55 нм техпроцессу, реализована поддержка технологии PowerPlay (динамическое изменение частоты и напряжение питания ядра в зависимости от нагрузки и управление частотой видеопамяти), поддерживается шина PCI Express 2.0 и API DirectX 10.1.

Спецификация видеокарты:

Название

Sapphire Radeon HD 3650 512M DDR2 PCI-E Dual DVI-I/TVO (PN: 188-0ВE41-00СSA)

Графическое ядро

AMD/ATI Radeon HD 3650 (RV635)

Конвейера

120 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

725

Объем (тип) памяти, Мб

512 (GDDR2)

Частота (эффективная) памяти, МГц

500 (1000 DDR)

Шина памяти

128-разрядная

Стандарт шины

PCI Express 2.0 X16

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (2x VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.sapphiretech.com/

Все цены на Sapphire Radeon HD 3650 512Mb DDR2

Sapphire Radeon HD 3650 512 DDR2

Видеокарта попала на тестирование в ОЕМ-упаковке – обычном антистатическом пакете.

Sapphire Radeon HD 3650 512 DDR2

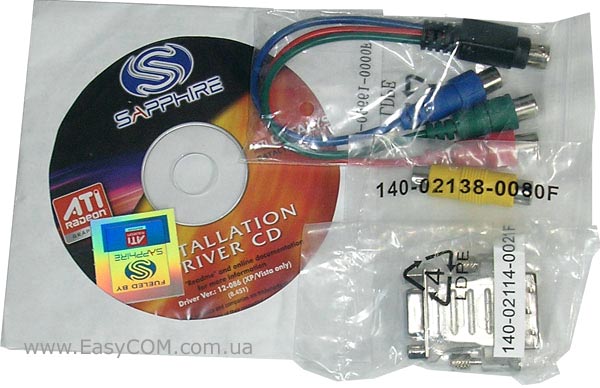

В комплект поставки входят:

  • CD c ПО и драйверами;
  • Фирменная наклейка;
  • Переходник с DVI на VGA;
  • Переходник на RCA;
  • Переходник на компонентный TV-Out.

Sapphire Radeon HD 3650 512 DDR2

Sapphire Radeon HD 3650 512 DDR2

Sapphire Radeon HD 3650 512 DDR2

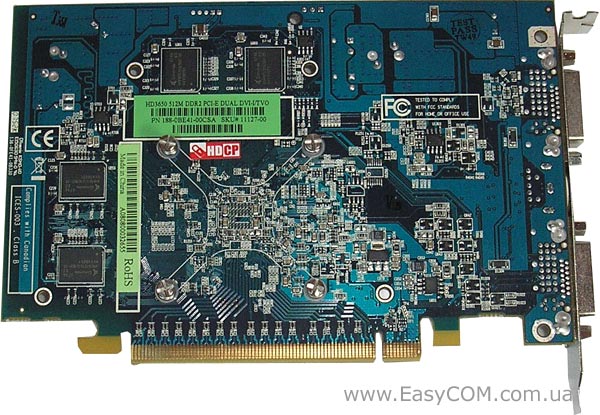

Видеокарта выполнена на полноформатном синем текстолите. Дизайн у платы референсный.

Sapphire Radeon HD 3650 512 DDR2

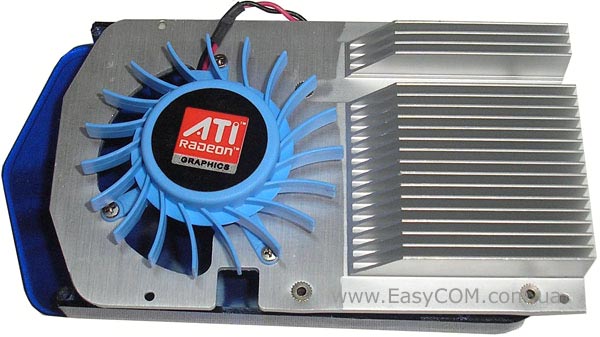

Система охлаждения стандартна и, не смотря на свои скромные размеры, вполне справляется с охлаждением графического чипа.

Sapphire Radeon HD 3650 512 DDR2

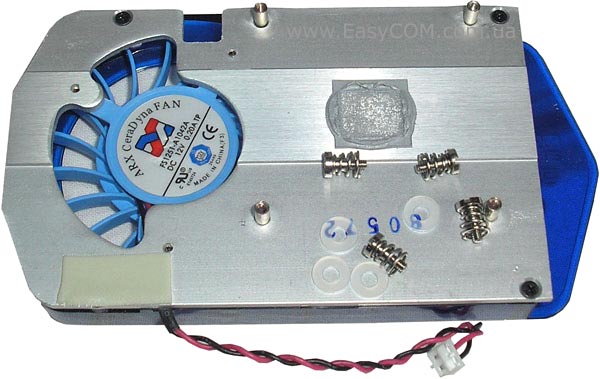

Радиатор крепится к плате при помощи четырех винтов с пружинками – они способствуют равномерному прижиму радиатора к кристаллу.

Sapphire Radeon HD 3650 512 DDR2

В верхней части видеокарты расположен джампер, при помощи которого производится переключение стандарта сигнала на выходе TV-Out: PAL (по умолчанию) или NTSC.

Sapphire Radeon HD 3650 512 DDR2

Для подключения кулера используется 2-х контактный разъем. Также на плате имеется опциональная возможность для подключения 3-х контактных систем охлаждения, но у данного экземпляра эта часть не реализована.

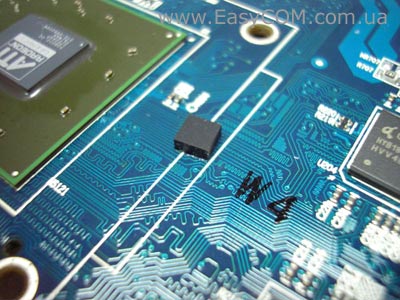

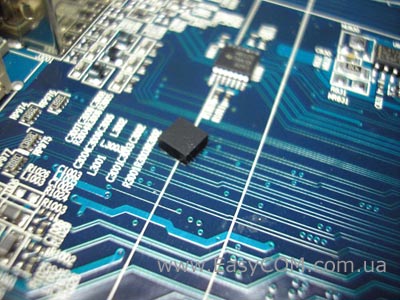

Прокладки из пористой резины защищают кристалл графического чипа от скола, не давая перекоситься радиатору системы охлаждения.

На видеокарте установлены 512 Мб видеопамяти - 8 микросхем DDR2 Qimonda HYB18H512161B2F-20 с временем выборки 2,0 нс, что соответствует рабочей тактовой частоте 500 МГц (1000 МГц DDR).

Графический процессор ATI Radeon HD 3650 (RV635) имеет 120 универсальных потоковых процессоров, 8 текстурных блоков и 4 блока растеризации. Рабочая тактовая частота процессора на Sapphire Radeon HD 3650 512M DDR2 равна 725 МГц. Обмен данными с видеопамятью осуществляется по 128-разрядной шине.

Работа PowerPlay

Так же необходимо упомянуть о реализации в видеокартах АТI Radeon функции PowerPlay, которая позволяет видеоадаптеру во время бездействия снижать частоту графического процессора и видеопамяти. Данная функция реализуется в BIOS видеокарты и может быть отключена производителем.

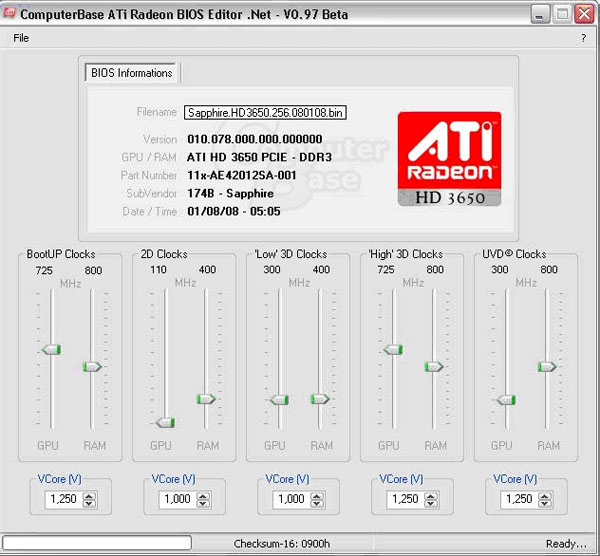

Рекомендованные частоты для ATI Radeon 3650 (в данном примере рассматривается видеокарта с памятью DDR3) видны ниже:

При загрузке операционной системы для графического процессора и видеопамяти устанавливаются частоты 725 и 800 МГц соответственно. В режиме 2D частота видеочипа снижается до 110 МГц (при этом понижается и его напряжение питания с 1,25 В до 1,00 В), частота видеопамяти снижается до 400 МГц.
