Обзор и тестирование процессорной системы водяного охлаждения Vinga Sea: для любителей компактных и красивых систем
19-12-2017
Процесс установки
Систему охлаждения Vinga Sea можно установить на любую материнскую плату с подходящим процессорным разъемом AMD или Intel: Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ и Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066 соответственно. Обратите внимание, что в списке нет HEDT-платформы AMD Socket TR4. Сама процедура детально описана в комплектном руководстве пользователя и не должна вызвать никаких проблем. Данное действие продемонстрируем на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.

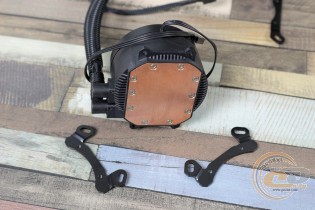

В первом случае нужно выбрать соответствующее крепление водоблока. Далее размещаем обе металлические пластины по бокам основания и фиксируем каждую двумя винтами.

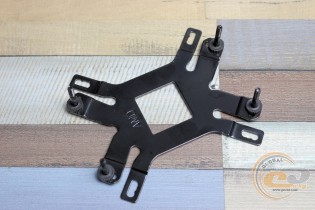

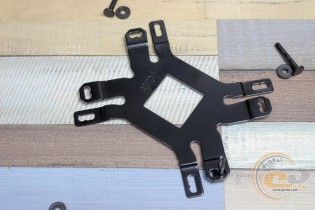

Следом берем металлическую усилительную пластину, переворачиваем ее на себя стороной c надписью AMD и устанавливаем шпильки в нужные отверстия с фиксацией, а сверху нанизываем пластиковые шайбы.

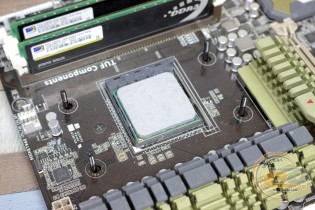

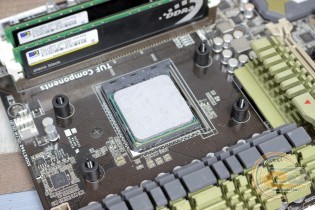

Теперь монтируем полученную конструкцию на материнскую плату. С лицевой стороны нанизываем пластиковые втулки.

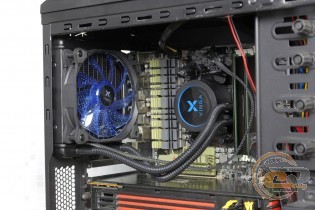

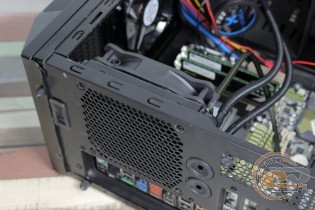

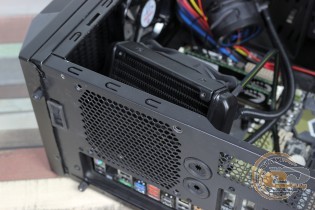

Перед установкой водоблока на CPU желательно закрепить радиатор СВО в корпус ПК и проверить, хватает ли длины шлангов. В нашем случае Vinga Sea была легко размещена вместе с вентилятором на задней стенке корпуса Enermax Hoplite ECA 3220 и ориентирована на выдув воздуха из системы. Для этого мы воспользовались винтами из комплекта поставки.

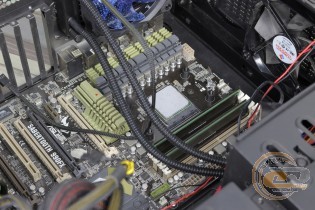

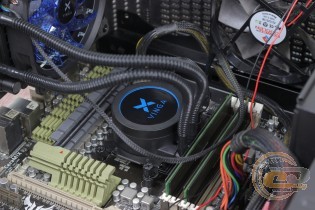

Следом наносим тонким слоем термопасту на крышку процессора и помещаем поверх водоблок, попутно не забыв снять защитную пленку с основания. Затем накрест по очереди затягиваем гайки с накатанной головкой. Для более надежного прижима можно воспользоваться отверткой, но не стоит переусердствовать.
Завершающим действием является подключение вентилятора и помпы к соответствующим разъемам на системной плате.
В случае с платформой на базе процессора компании Intel используется аналогичный алгоритм, но при этом придется зеркально перевернуть усилительную пластину и воспользоваться другим набором крепления водоблока. Также вполне можно изменить последовательность работ.

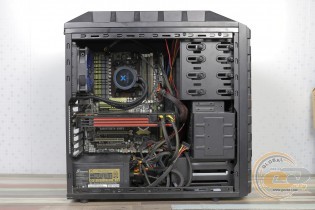

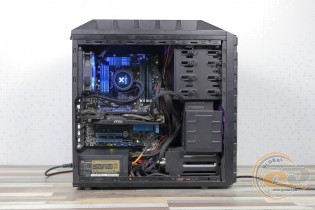

Универсальный черный цвет и мягкая синяя подсветка Vinga Sea позволяют гармонично вписаться кулеру в любую систему и стать ее украшением.
Тестирование
Для тестирования системы водяного охлаждения использовалось следующее оборудование:
Процессоры |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнские платы |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативная память |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Видеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жесткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с) |
Блок питания |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

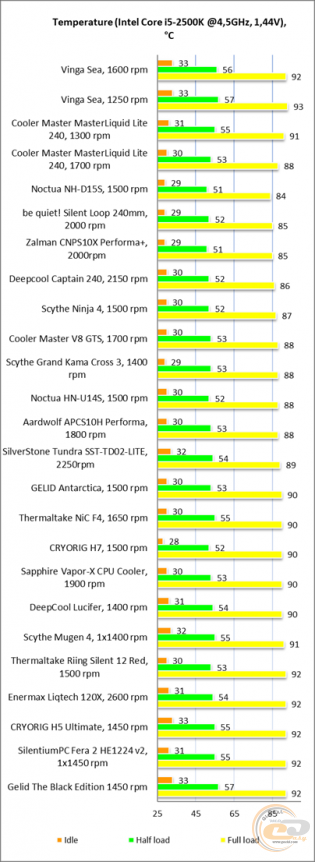

Несмотря на компактные размеры, Vinga Sea справляется с отводом тепла от разогнанных до внушительных 4 − 4,5ГГц многоядерных стендовых процессоров. По уровню эффективности она вполне сопоставима с башенными кулерами типа GELID Antarctica или MSI Core Frozr L, а также СВО Enermax Liqtech 120X и Cooler Master MASTERLIQUID LITE 120. Детище Cooler Master оказывается впереди исключительно благодаря более оборотистому комплектному вентилятору.
Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

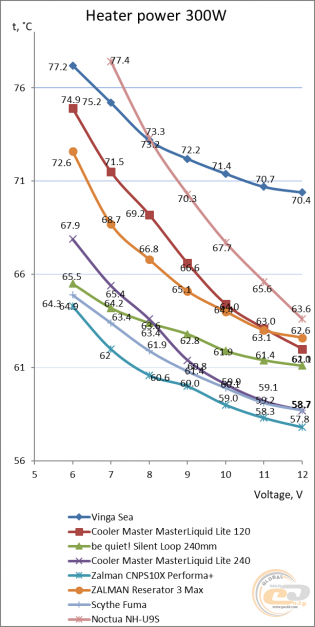

Тестирование Vinga Sea на 300-Вт нагревательном стенде показывает зависимость, близкую к линейной, что обусловлено небольшой рассеивающей площадью радиатора. Следовательно, использование вентилятора даже при невысокой частоте позволит эффективно отводить тепло от процессора.
Напряжение питания, В |
Скорость вращения лопастей, об/мин |
Уровень шума |
5 |
870 |
Бесшумно |
6 |
1040 |
Бесшумно |
7 |
1170 |
Почти бесшумно |
8 |
1280 |
Очень тихо |
9 |
1390 |
Тихо |
10 |
1480 |
Тихо |
11 |
1560 |
Ниже среднего, слабо выделяется |
12 |
1630 |
Ниже среднего |
Также стоит отметить, что несмотря на постоянное функционирование помпы при напряжении 12 В, она остается почти бесшумной в работе. То есть даже в тихой обстановке она абсолютно не отвлекает от происходящего на экране. То же самое касается уровня шума вентилятора, который даже на максимальной скорости остается вполне комфортным для эксплуатации на постоянной основе. А чтобы добиться практически полной тишины, достаточно держаться в диапазоне 1390-1560 об/мин, при этом не придется жертвовать максимальным разгоном.
Выводы
Вот и подошло к завершению наше знакомство с необслуживаемой системой водяного охлаждения Vinga Sea. Для начала стоит сказать, что «первый блин» вышел далеко не комом. Посудите сами: при цене 1572 грн. ($57) − это одна из самых доступных СВО на данный момент на нашем рынке. При этом она может предложить компактные габариты, симпатичный внешний вид с использованием синей подсветки, высокое качество исполнения и долговечные компоненты, тихую и достаточно производительную штатную вертушку с поддержкой ШИМ-регулировки в широких пределах, а также хорошую совместимость с народными платформами и простоту установки.
Да, в плане эффективности «Море» уступает воздушным бестселлерам со 120-мм вентиляторами, но при этом может на равных соперничать с более дорогими односекционными «водянками» от именитых производителей. На практике кулер вполне справится с хорошо разогнанными массовыми 4-6-ядерными процессорами от AMD и Intel, при очень тихом акустическом фоне. А благодаря скромным массогабаритам имеем отличную совместимость с большинством стандартных корпусов, в том числе даже с некоторыми HTPC, которые имеют хотя бы одно посадочное место под 120-мм вентилятор.
Проще говоря, если стоит задача обеспечить достойное охлаждение в условиях стесненного пространства или просто хочется украсить свою систему и заодно попробовать недорогую «воду», то Vinga Sea смотрится неплохим приобретением.
Достоинства:
- приятный внешний вид;
- хорошая эффективность даже на пониженных скоростях работы;
- совместимость с большинством актуальных и некоторыми устаревшими платформами;
- применение качественного вентилятора с широким диапазоном рабочих скоростей и синей подсветкой;
- хорошая совместимость с габаритными комплектующими в системе;
- простота установки;
- доступная цена.
Особенности:
- кулер не совместим с HEDT-платформой AMD Socket TR4.
Автор: Виктор Ефименко
Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования кулер.
Выражаем благодарность компаниям AMD, ASUS, Enermax, Noctua, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
