Обзор блока питания ASUS ROG STRIX 1000W Gold Aura Edition: комплексный подход

Мы уже убедились, что 750-ваттный представитель линейки ASUS ROG STRIX Gold Aura Edition имеет уникальное сочетание большой мощности и очень тихой работы. А что сказать о решениях мощностью 1000 Вт с аналогичными размерами корпуса и вентилятора? Удалось ли производителю и здесь выдержать баланс между шумом и производительностью?

Ответ нам поможет найти блок питания ASUS ROG STRIX 1000W Gold Aura Edition. А заодно и посмотрим, чем еще может похвастаться одна из самых мощных моделей данной линейки.

Спецификация

Модель	ASUS ROG STRIX 1000W Gold Aura Edition
Тип	ATX12V 3.0 / EPS12V
Номинальная мощность, Вт	1000
Мощность по каналу +12В, Вт	996,6
Мощность линий +3,3В и +5В, Вт	120
Количество линий +12В	1
Максимальный входящий ток канала +3,3В, А	22
Максимальный входящий ток канала +5В, А	22
Максимальный входящий ток канала +12В, А	83,3
Максимальный входящий ток канала -12В, А	0,3
Максимальный входящий ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	50 – 60
Входящий ток, А	8 – 15
КПД, %	≥92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	Да
Подсветка	ASUS AURA SYNC
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Два шарикоподшипника (Double Ball Bearing)
Защиты	SCP, OPP, OTP, OVP, OCP, UVP
Размеры (Д х Ш х В), мм	180 x 150 x 86 мм
Вес, кг	3,03
Гарантия, лет	10
Сайт производителя	ASUS ROG
Страница продукта	ASUS ROG STRIX 1000W Gold Aura Edition

Упаковка и комплект поставки

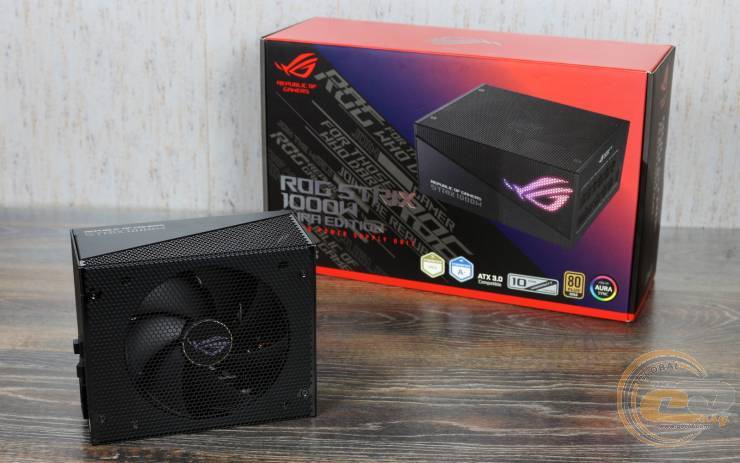

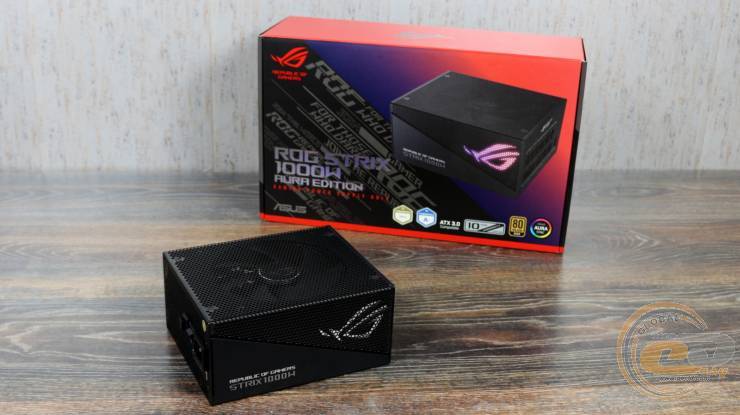

Информации на коробке вполне хватает – здесь есть и перечень коннекторов, и электротехнические показатели, и описание ключевых особенностей.

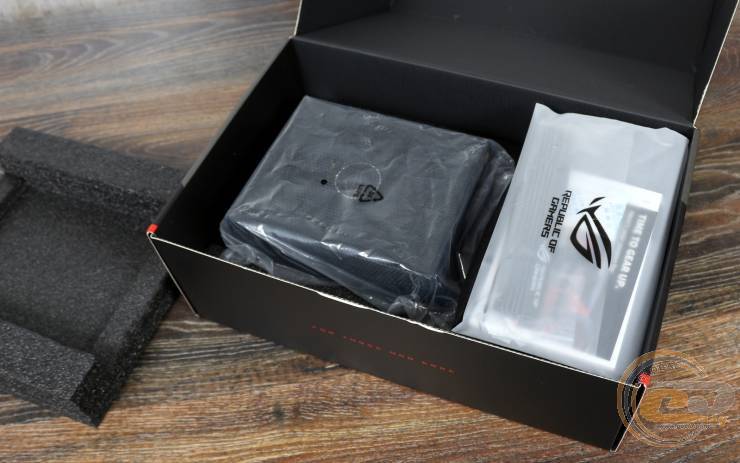

И важно, что сам блок со всех сторон надежно защищен с помощью мягких вставок.

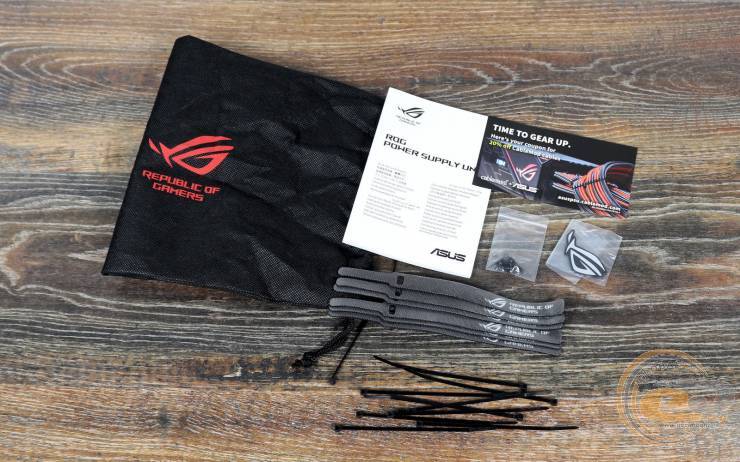

Комплектация ASUS ROG STRIX 1000W Gold Aura Edition соответствует статусу высококлассного источника питания. Сюда вошли:

• кабели питания для разных типов розеток;
• модульные кабели и чехол для них;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• магнитный логотип ASUS ROG;
• руководство пользователя;
• купон со скидкой 20% на кастомные модульные кабели CableMod.

Внешний вид

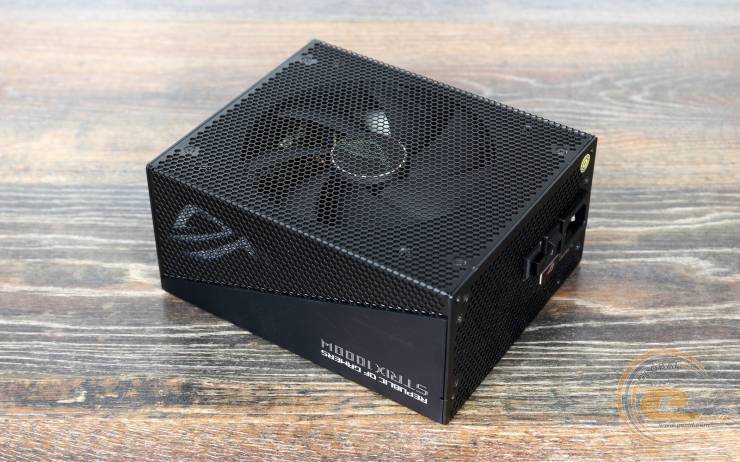

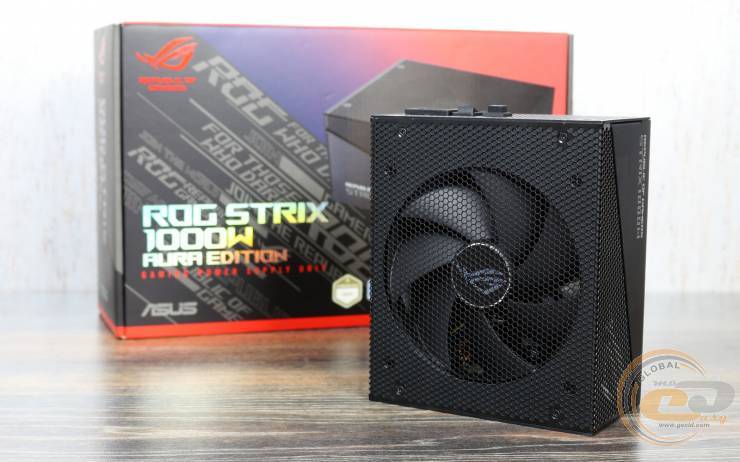

Облик здесь полностью аналогичен ASUS ROG STRIX 750W Gold Aura Edition: алюминиевый корпус длиной 180 мм украшен сплошной мелкой перфорацией поверх вентилятора с заходом на боковые панели. Правда, масса устройства выросла до 3,03 кг.

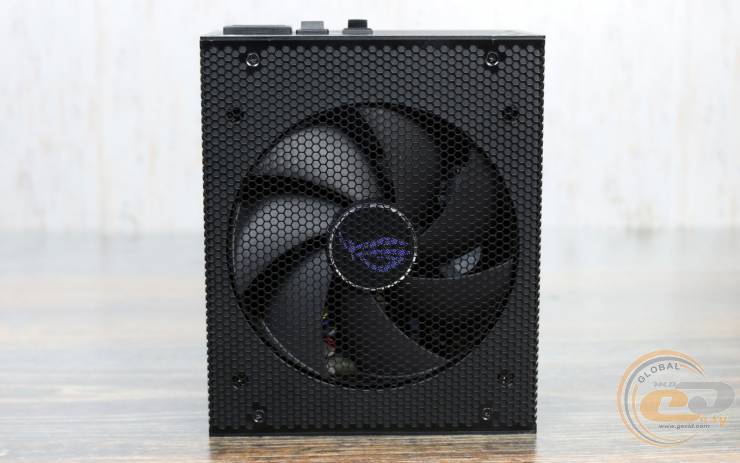

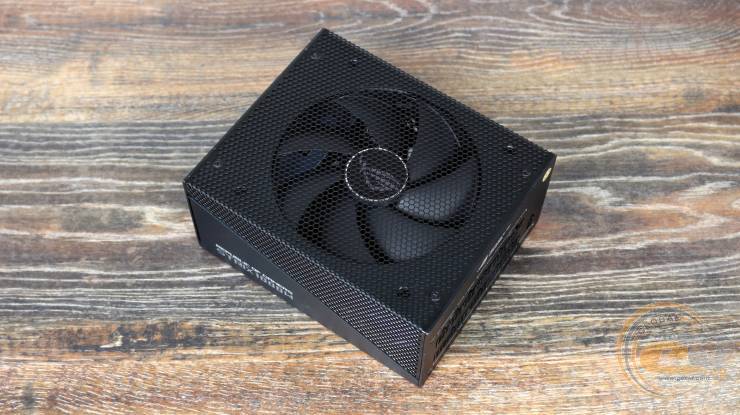

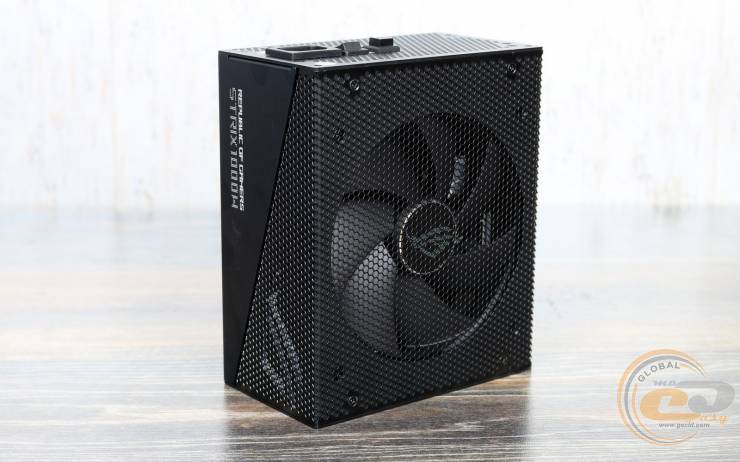

В качестве пропеллера выступает 135-мм модель, украшенная фирменным логотипом линейки ASUS ROG. Еще одной отличительной чертой устройств производителя являются объединенные кольцом лопасти. Такой подход носит название ASUS Axial-tech Fan Design и призван увеличить давление воздуха, направленного на внутреннюю "начинку".

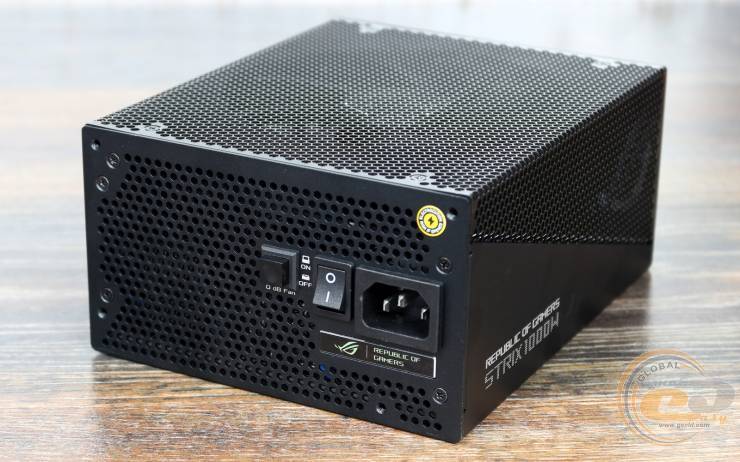

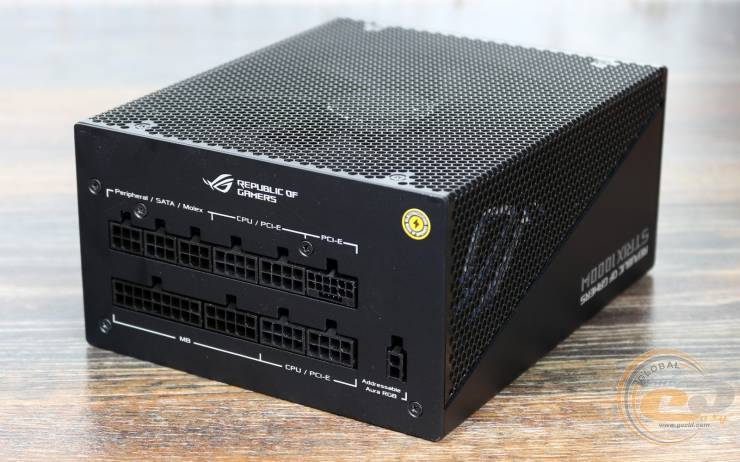

В тылу рядом с отверстиями-сотами, выключателем и разъемом питания расположился переключатель гибридного режима работы системы охлаждения и гарантийная пломба. Последняя имеет срок действия 10 лет, что указывает на уверенность производителя в надежности устройства.

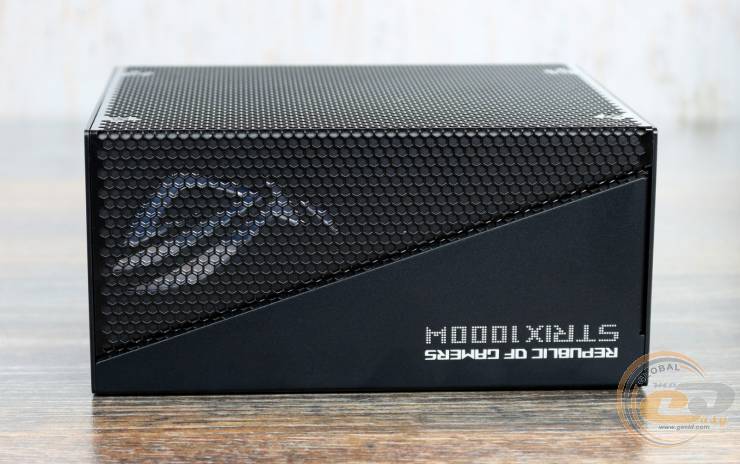

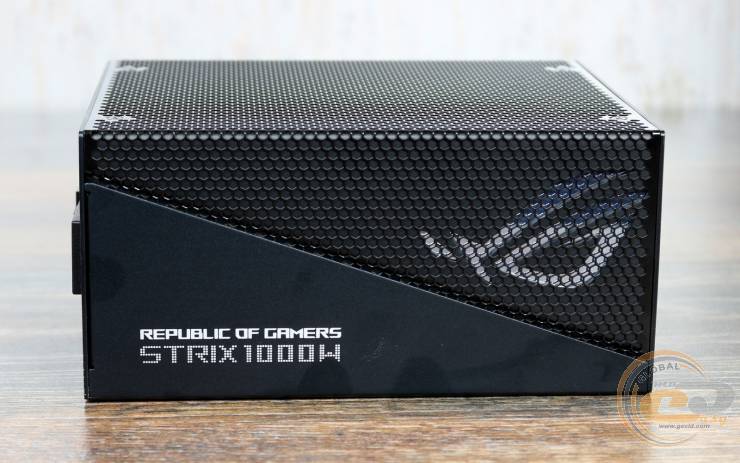

Украшением ASUS ROG STRIX 1000W Gold Aura Edition является его боковина. Здесь стыкуются между собой верхняя и нижняя панели, а указание модели дополнено логотипом с подсветкой.

Последняя активируется с помощью комплектного двужильного кабеля. В свою очередь, технология ASUS AURA Sync позволит синхронизировать свечение с другими устройствами данного производителя.

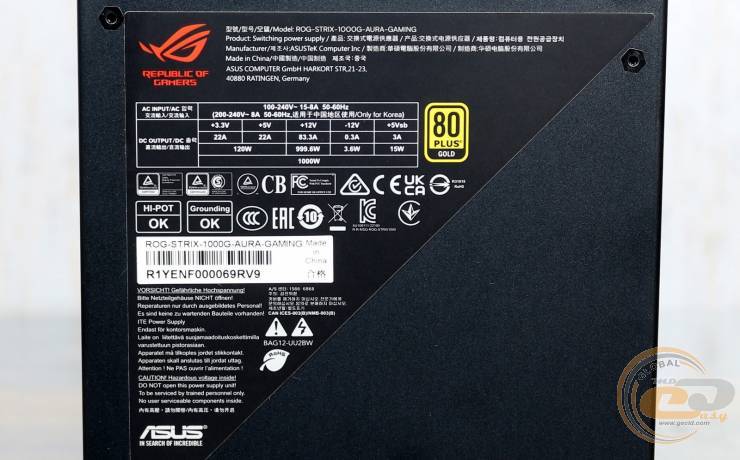

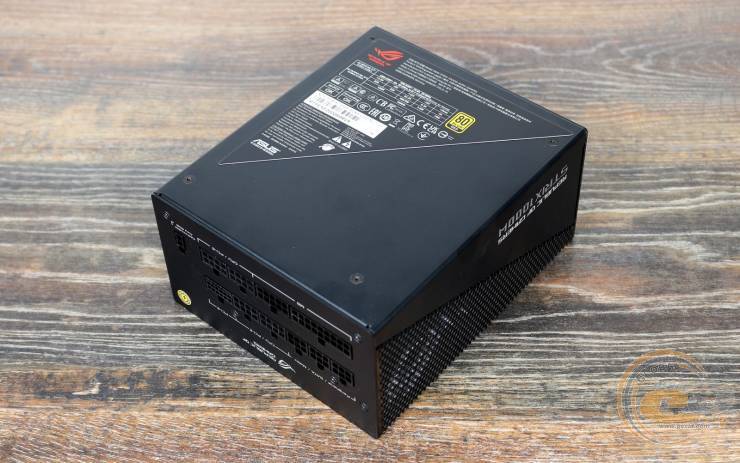

Фирменная треугольная наклейка помимо указания соответствия стандарту 80 PLUS Gold несет немало другой полезной информации.

Здесь упоминается использование одной линии +12В мощностью 996,6 Вт, которая практически соответствует номинальной. В то же время для младших каналов +3,3В и +5В выделено в общей сложности максимум 120 Вт или до 22 А на каждый из них. И, конечно, поддерживается работа в широком диапазоне напряжений — от 100 до 240 В.

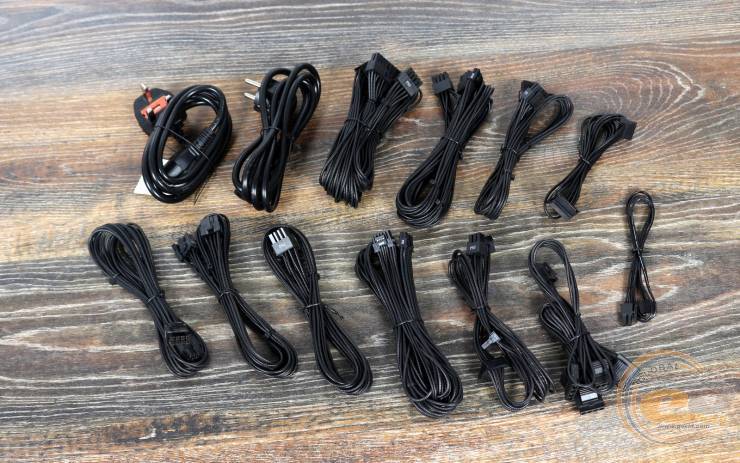

Все кабели ASUS ROG STRIX 1000W Gold Aura Edition представляют собой модульные и представлены круглыми проводами в тканевой обмотке.

Полная конфигурация системы кабелей выглядит следующим образом:

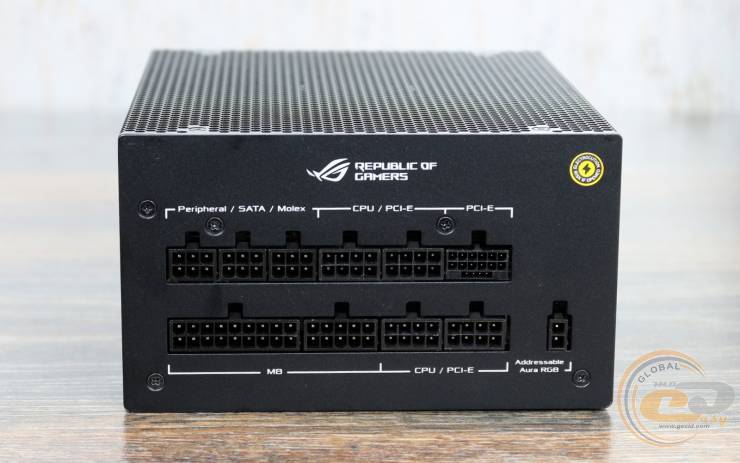

Основные коннекторы питания ASUS ROG STRIX 1000W Gold Aura Edition представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Для подключения видеокарт в наличии четыре разъема PCIe в 6+2-контактном исполнении и один PCIe 5.0 (он же 12VHPWR). Для периферии же пять SATA и четыре PATA на трех отдельных кабелях. И также присутствует длинный 2-контактный провод для активации адресной RGB-подсветки.

Благодаря такому количеству и конфигурации коннекторов, устройство позволит запитать ПК с любой топовой видеокартой и рядом дополнительных устройств. А подписи на корпусе помогут в корректном подключении кабелей.

К слову, топовая 1200-ваттная модель имеет полностью аналогичную конфигурацию разъемов.

Внутреннее строение

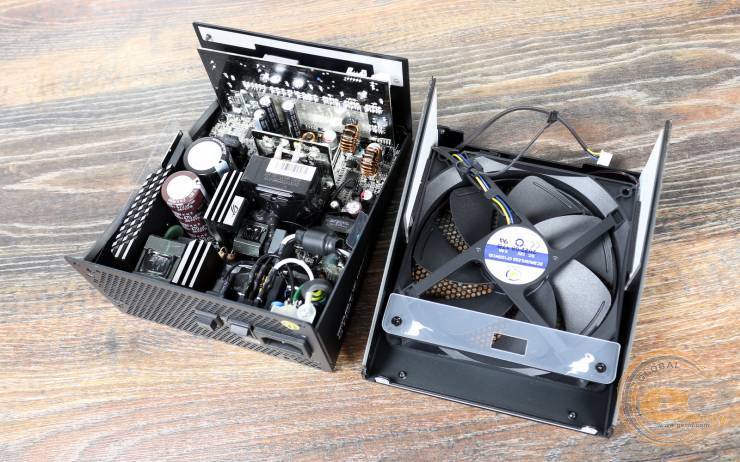

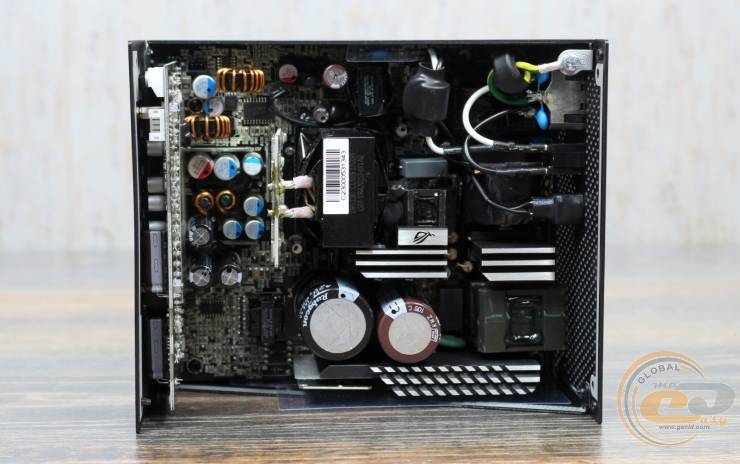

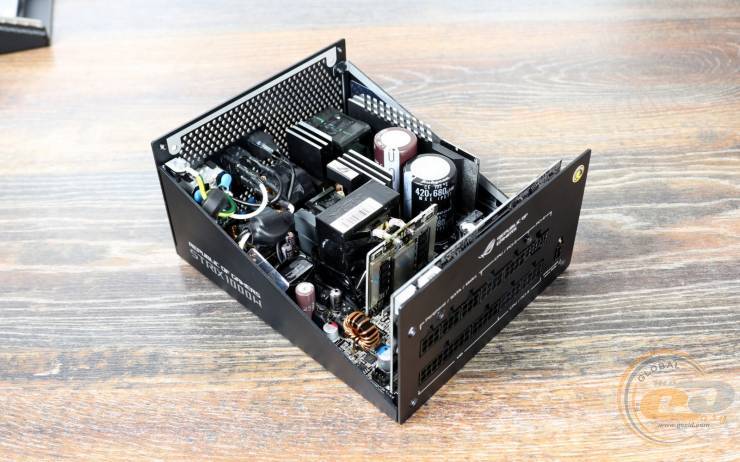

Теперь поговорим о том, что находится внутри устройства.

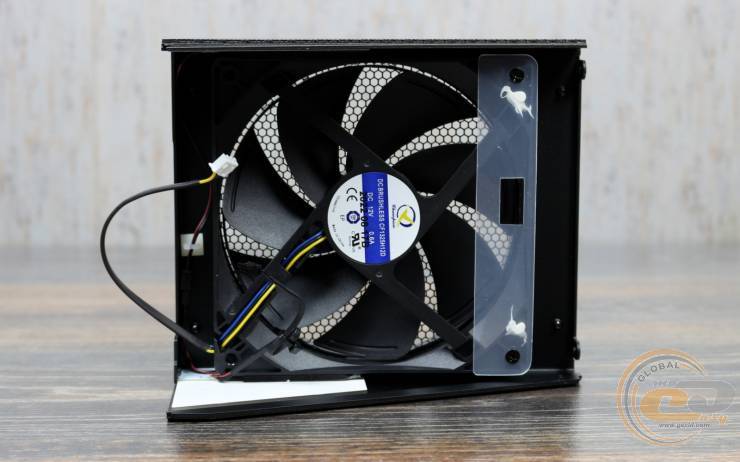

Активное обдувание возложено на вентилятор Champion CF1325H12D размерами 135 х 135 х 25 мм – такой же, как и в 750-ватнике. Буква "D" в названии указывает на использование внутри двух надежных шариковых подшипников (Double Ball Bearing). Для питания вертушки используется съемный 3-контактный коннектор. Сама же она потребляет не больше 7,2 Вт (0,6 А при 12 В)

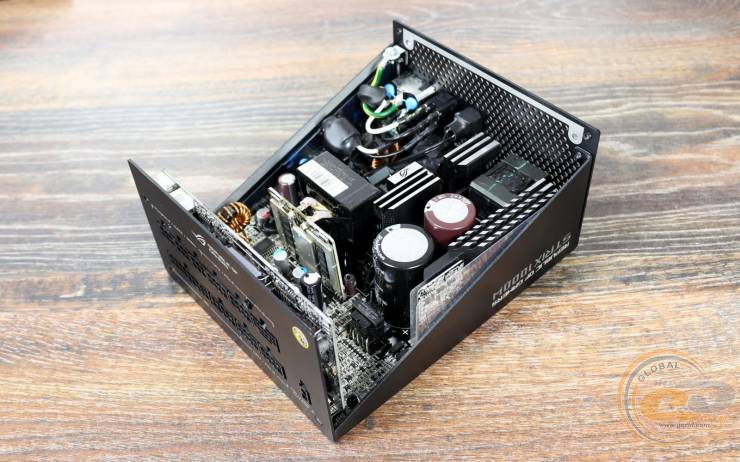

Тепло от самых горячих компонентов первичной цепи отводят три довольно габаритных радиатора в фирменном исполнении. А вот для охлаждения вторичных ключей используются только металлические пластины на дочерней плате.

Очень тесная компоновка элементов на входе ASUS ROG STRIX 1000W Gold Aura Edition помешала рассмотреть детали. Все же на месте заметны габаритные дроссели узла фильтрации и обилие конденсаторов. Две диодных сборки расположились с обеих сторон первого охладителя. Второй же включает в себя силовые элементы узла APFC. Подходящий дроссель немалых размеров также на месте.

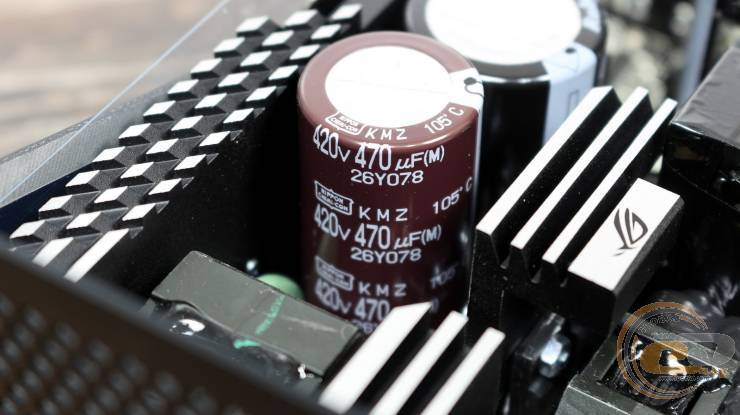

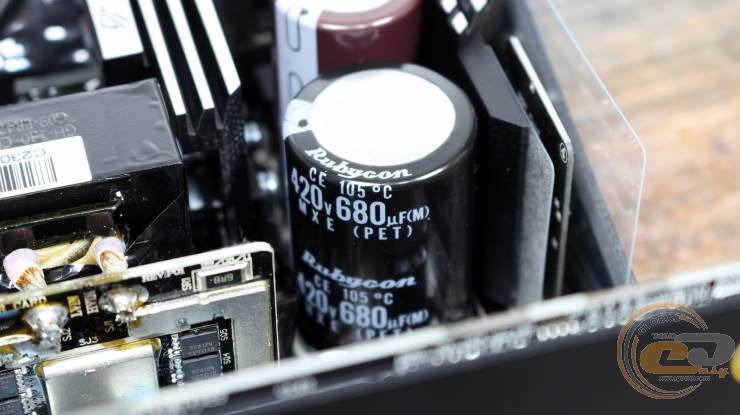

Пара входных конденсаторов имеет японское происхождение, хотя и изготовлены они разными производителями – Rubycon и Nippon Chemi-Con. Данные элементы относятся к высокотемпературным сериям, а их общая емкость равна 1150 мкФ (680+470 мкФ). Как для киловатт, это отличный показатель.

А рядом с ними распаян терморезистор из реле для ограничения пусковых токов.

Превращение переменного напряжения возложено на 20-амперный трансформатор с пометкой ERL42.

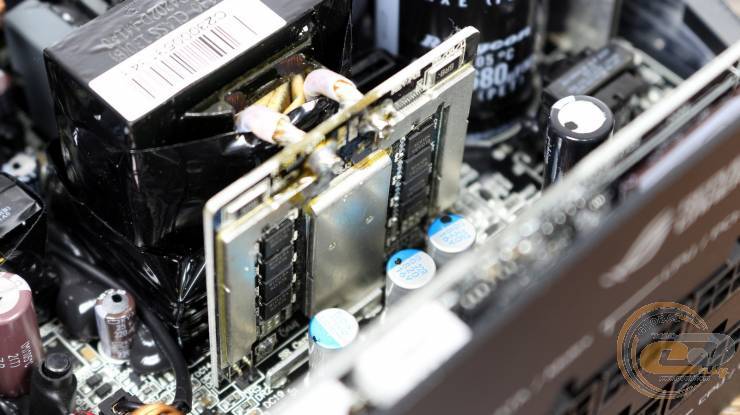

Дочерняя плата позади него содержит восемь ключей синхронного выпрямителя — полевых транзисторов Onsemi NTMFS5C612N, формирующих напряжение +12В. Напомним, в 750-ватнике таких было всего шесть. А еще пара посадочных мест, скорее всего, используются исключительно в 1200-ваттной модели.

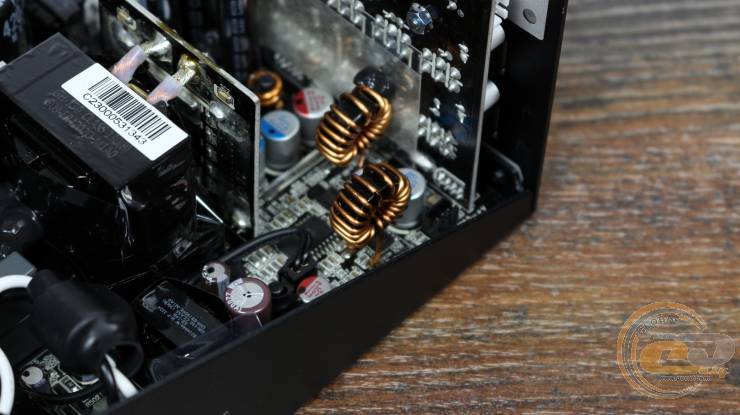

Как и в младшем решении, элементы DC-DC-преобразователей здесь распаяны на основной PCB. Дроссели расположены на определенной высоте, чтобы предотвратить их контакт с другими узлами.

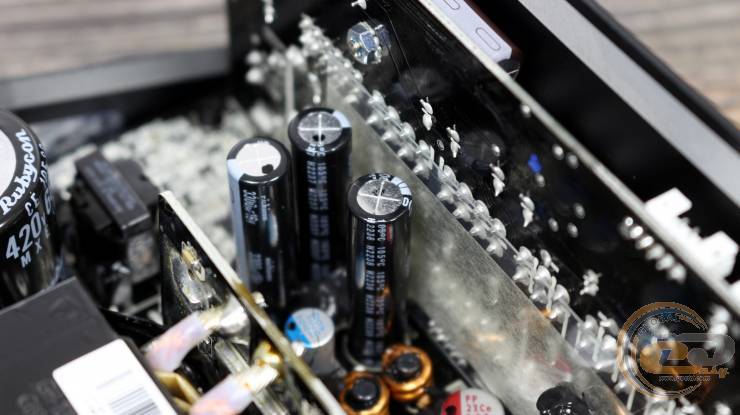

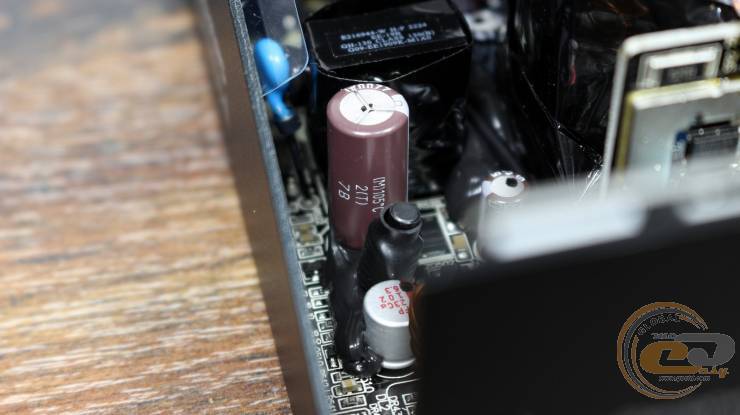

Что приятно, не только на входе, но и в других узлах блока питания распаяны только надежные электролитические конденсаторы от Nippon Chemi-Con и nichicon, а также качественные твердотельные емкости. Так что ничуть не удивительно, что производитель готов предоставить на устройство аж 10-летний гарантийный срок.

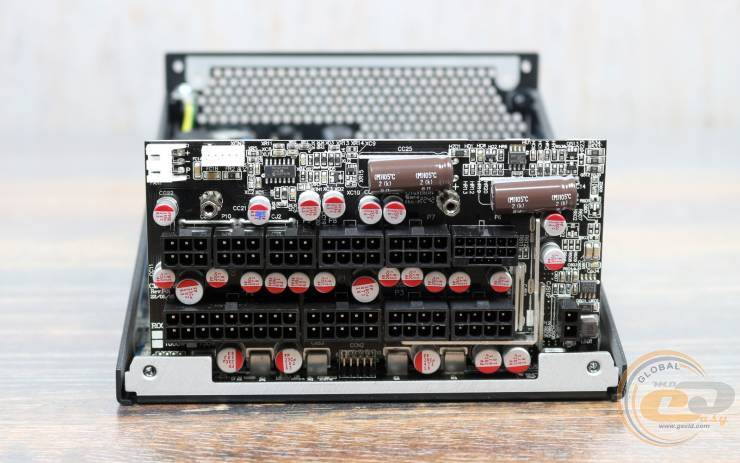

То же касается и элементов на модульной выходной плате. Кстати, в 1000-ватнике, в отличие от младших версий, здесь уже распаяны все имеющиеся разъемы.

В завершение внутреннего обзора вспомним о полном наборе реализуемых здесь защит:

• от повышенного выходного напряжения (OVP);
• от заниженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Кросс-нагрузочные характеристики

Теперь переходим к практическим тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

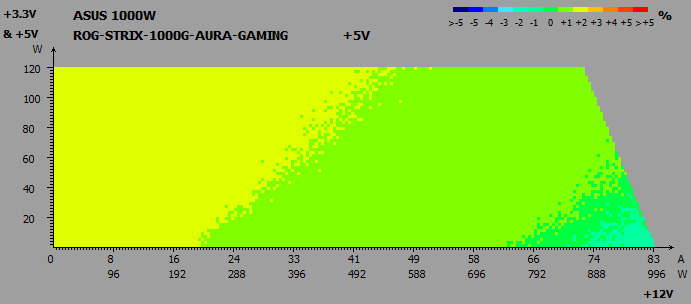

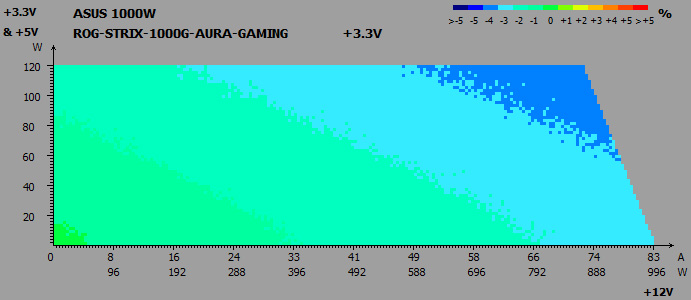

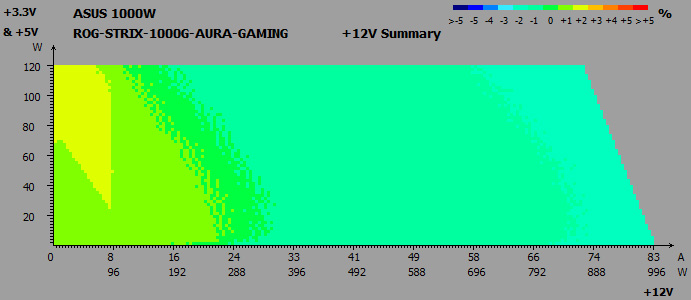

Во время кросс-нагрузочных тестов на основных линиях питания ASUS ROG STRIX 1000W Gold Aura Edition были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до 0%;
• линия +5В: от –1% до +2%;
• линия +12В: от –2% до +2%.

Что ж, на всех каналах напряжение остается в допустимых пределах, а на +5В и +12В диапазон изменений очень узкий — от -2% до +2%.

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

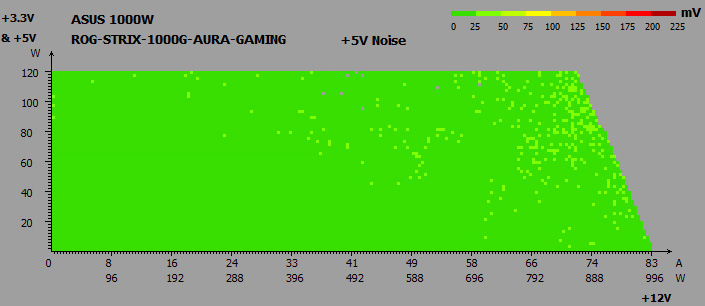

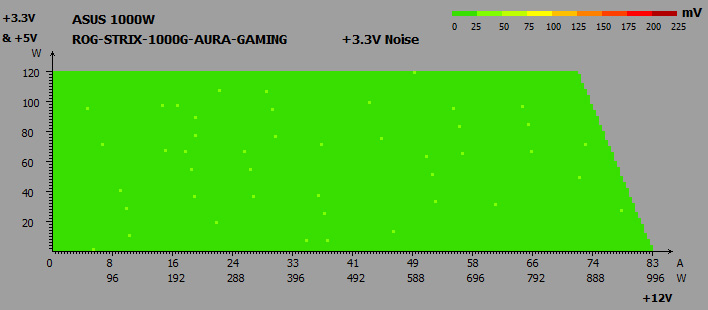

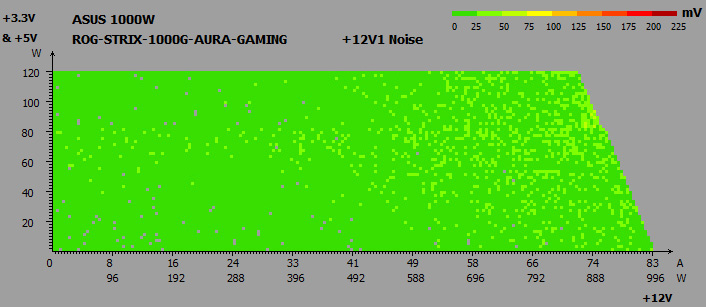

На двух младших линиях пульсации не превышали максимально допустимых 50 мВ, а на старшей не выходили за пределы 75 мВ при 120-мВ допуска.

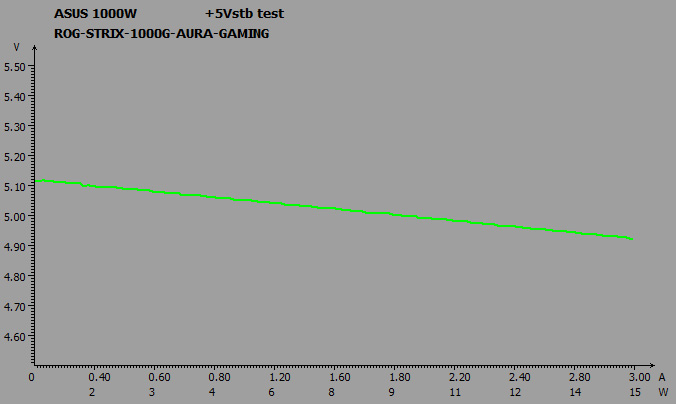

Дежурная линия питания + 5VSB

Не вызвало замечаний и состояние очередной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,12 до 4,93 В (от +2,4% до -1,4%), и близко не выходя за пределы ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания работает надлежащим образом. Так, при потребляемой мощности в 150 Вт коэффициент PFC превзошел 0,9, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Gold. Максимальное значение достигает 0,99.

КПД

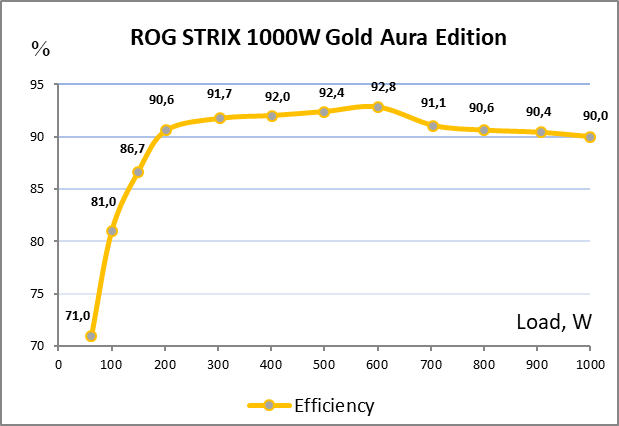

А что здесь у нас с КПД? Тест настоящей эффективности при различных перегрузках подтвердил, что ASUS ROG STRIX 1000W Gold Aura Edition полностью соответствует эталону 80 PLUS Gold. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. Более того, на данном отрезке он не опускается ниже 90%. Как следствие, выделяется меня тепла, и его проще рассеивать.

Система охлаждения и температурный режим

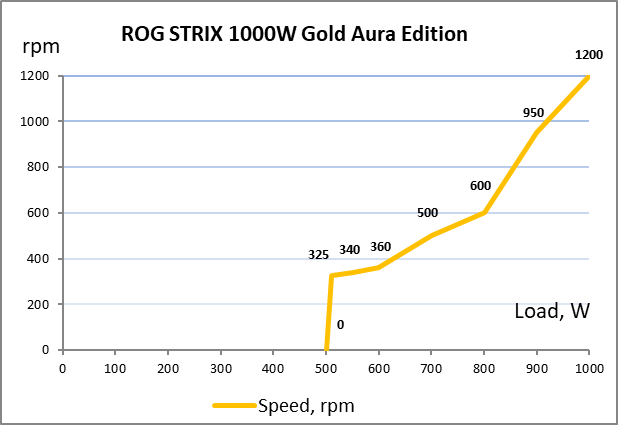

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время самая нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

При включенном гибридном охлаждении вплоть до отметки 500 Вт (50% номинала) вертушка ASUS ROG STRIX 1000W Gold Aura Edition не вращается, поэтому блок питания работает в полностью пассивном режиме. От 500 до 800 Вт скорость пропеллера чрезвычайно низкая — 325-600 об/мин. Далее она постепенно растет до тихих 950 об/мин при нагрузке 900 Вт и максимум 1200 об/мин при номинальной нагрузке.

Если же гибридный режим работы СО отключен, то вентилятор включается с подачей питания и при нагрузке до 500 Вт вращается на тех же почти беззвучных 325 об/мин.

Благодаря такому тихому характеру устройство получило сертификат Cybenetics Lambda A+, поскольку создаваемый им шум на 20 дБ меньше чем у других БП этого класса. Напомним, протестированный ранее 750-ваттник получил сертификат Lambda A++ – у него на всем рабочем диапазоне вентилятор вращался со скоростью в пределах от 0 до 720 об/мин.

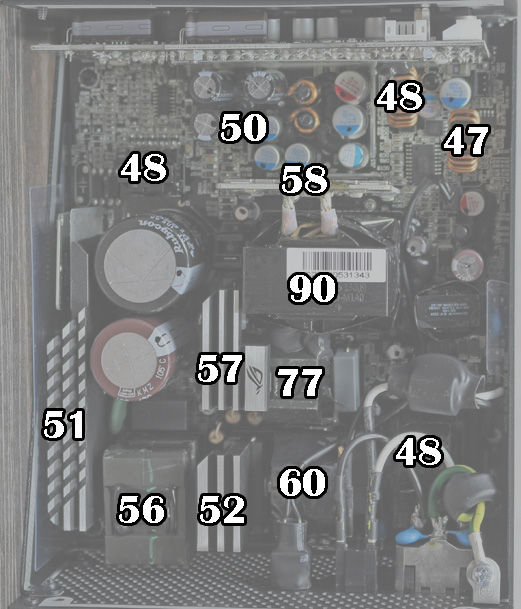

Карта температур была получена после 15-минутной 900-ваттной нагрузки. При этом главный трансформатор нагрелся до броских, хотя и не рекордных, 90°C. Другие узлы значительно холоднее, хотя температура задней стенки устройства составила ощутимые 52°C.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности ASUS ROG STRIX 1000W Gold Aura Edition не создает дополнительных шумов в виде раздражающего писка дросселей или характерного жужжания трансформатора. Учитывая пассивное охлаждение при небольших нагрузках, это очень важный фактор.

OverLOAD

Тест на перегрузку мы проводили до отметки 1200 Вт, что равняется +20% к номиналу. Значения напряжений при этом оставались в норме.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 14-ядерный 20-поточный процессор Intel Core i5-13600K без разгона. В качестве видеоускорителей мы использовали Palit GeForce RTX 3090 GamingPro OC (TDP около 350 Вт) и PowerColor Radeon RX 6800 Red Dragon (250 Вт).

Материнская плата	ASUS TUF GAMING B760M-PLUS WIFI (Socket LGA1700)
Процессор	Intel Core i5-13600K (Socket LGA1700, 14/20 x 3,5 ГГц, 125 Вт TDP)
Кулер	be quiet! Pure Loop 240 мм
Оперативная память	2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32
Видеокарти	Palit GeForce RTX 3090 GamingPro OC PowerColor Radeon RX 6800 Red Dragon (x4 PCIe 3.0)
SSD	Patriot P210, 2 ТБ
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Нагрузка блока мощной конфигурацией с парой видеокарт лишь немного изменила исходные показатели трех главных линий. В обоих режимах они остаются очень близкими к номиналам, а речи о проседании и в помине нет.

Поэтому даже при сборке топовой системы на Core i9/Ryzen 9 с видеокартой уровня GeForce RTX 4090/Radeon RX 7900 XTX возможностей такого блока питания хватит даже на эксперименты с разгоном. И в любом случае можно рассчитывать на тихую его работу.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, блок ASUS ROG STRIX 1000W Gold Aura Edition порадует своего владельца очень низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (3 Вт).

Итоги

Не удивительно, что ASUS ROG STRIX 1000W Gold Aura Edition имеет все те же сильные стороны, что и младшая 750-ваттная модель. В этом списке есть высокоэффективная Gold-платформа с "непреклонными" исходными показателями, высококачественные конденсаторы "made in Japan" большой емкости и высокотемпературных серий, а также очень тихая система охлаждения.

Закономерно, что киловатник получился несколько громче, ведь есть необходимость отводить дополнительные 250 Вт тепла. Как следствие имеем меньший нагрев главного трансформатора. Поэтому, по нашему мнению, само решение мощностью 1000 Вт более сбалансировано с точки зрения соотношения нагрева и уровня шума. К тому же здесь есть дополнительный четвертый коннектор PCIe, в то время как 750- и 850-ваттные решения ограничиваются тремя такими элементами.

Помимо любителей тишины, новинка явно порадует и ценителей неординарного дизайна. Так, блок оснащен адресной RGB-подсветкой ASUS AURA Sync, которая позволит объединить его в единое с другими комплектующими данного производителя. Правда, при выборе корпуса для построения системщика следует учитывать немалую длину источника – 180 мм.

В целом же ASUS ROG STRIX 1000W Gold Aura Edition представляет собой высококлассное устройство, способное предложить максимум опций в сочетании с акустическим комфортом и качеством исполнения, о чем свидетельствует и 10-летняя гарантия от производителя.

Достоинства:

• хороший уровень КПД (свыше 92%, 80 PLUS Gold);
• большая нагрузочная способность линии +12В – до 83,3 А (1000 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• хороший запас по мощности (свыше +20% к номиналу);
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• использование японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе двойного шарикового подшипника;
• возможность полностью пассивного охлаждения при нагрузке до 500 Вт;
• тихая работа по всему диапазону нагрузок;
• наличие четырех 6+2-контактных разъемов PCIe и одного PCIe 5.0 (12VHPWR);
• подсветка ASUS AURA Sync;
• 10 лет гарантии.

Особенности:

• из-за длины 180 мм БП может не поместиться в некоторые корпуса.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS  за предоставленный для тестирования блок питания.
