Обзор блока питания ASUS TUF Gaming 850W Gold: очередное пополнение в линейке

Даже не верится, что 5 лет назад обзор ASUS ROG THOR 1200W Platinum мы начинали со слов "Если на сайте компании ASUS зайти в раздел "Видеокарты", то в перечне аксессуаров вы неожиданно для себя найдете пару блоков питания". Да, тогда ассортимент данных устройств производителя насчитывал только две модели с очень необычным дизайном.

Что ж, время идет, и теперь уже в разделе на сайте ASUS можно найти без преувеличения несколько десятков источников мощностью от 450 до 1600 Вт, с сертификатами от "бронзового" до "титанового".

На фоне такого разнообразия 850-ваттный "золотой" ASUS TUF Gaming 850W Gold может восприниматься как середнячок. Впрочем, на самом деле это устройство, которое запросто сможет питать современную топовую систему. Также мы узнали и о других его особенностях, о чем готовы рассказать ниже.

Спецификация

Модель	ASUS TUF Gaming 850W Gold
Тип	ATX12V 3.0 / EPS12V
Номинальная мощность, Вт	850
Мощность по каналу +12В, Вт	850
Мощность линий  +3,3В и +5В, Вт	130
Количество линий +12В	1
Максимальный входящий ток канала +3,3В, А	23
Максимальный входящий ток канала +5В, А	23
Максимальный входящий ток канала +12В, А	70,8
Максимальный входящий ток канала -12В, А	0,8
Максимальный входящий ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	47 – 63
Входящий ток, А	6 – 10
КПД, %	≥92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≥90
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	1
Модульный	Да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Два шариковых подшипника (Double Ball Bearing)
Защиты	SCP, OPP, OTP, OVP, OCP, UVP
Размеры (Д х Ш х В), мм	150 x 150 x 86 мм
Вес, кг	2,38
Гарантия, лет	10
Сайт производителя	ASUS
Страница продукта	ASUS TUF Gaming 850W Gold

Упаковка и комплект поставки

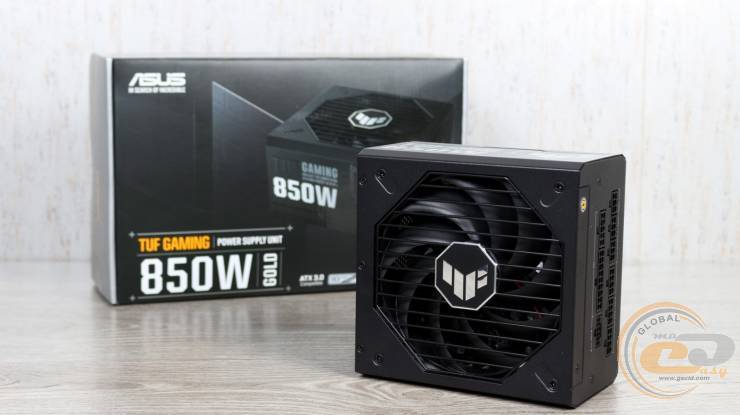

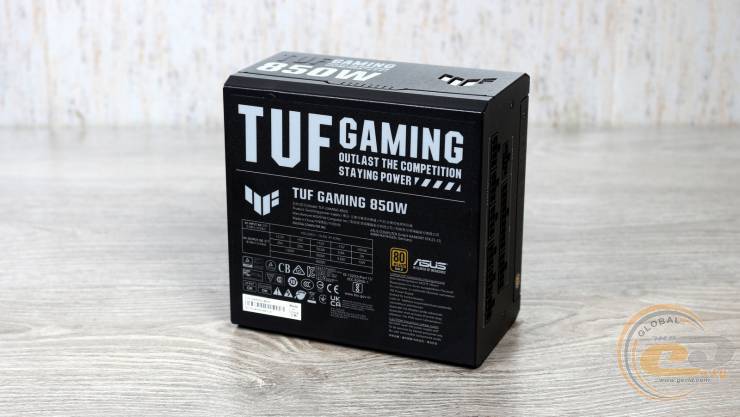

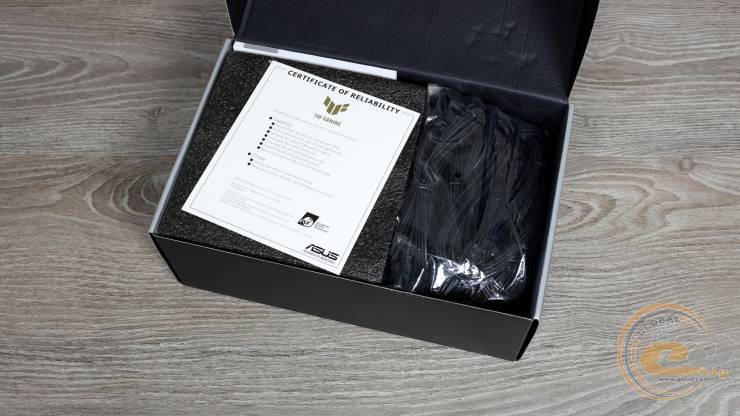

Коробка устройства красивая и информативная, а универсальной ее делает использование преимущественно английского языка.

Сам блок питания дополнительно защищен с помощью мягких вставок.

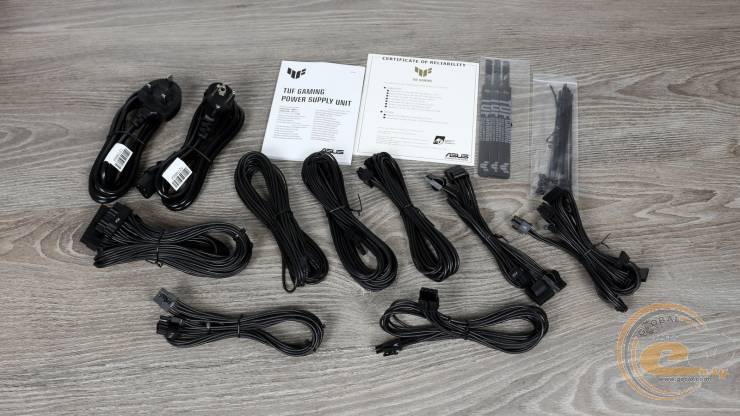

А наряду с ASUS TUF Gaming 850W Gold нашли все необходимое для его установки и аккуратного кабель-менеджмента:

• кабели питания для разных типов розеток;
• модульные кабели;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• руководство пользователя.

Внешний вид

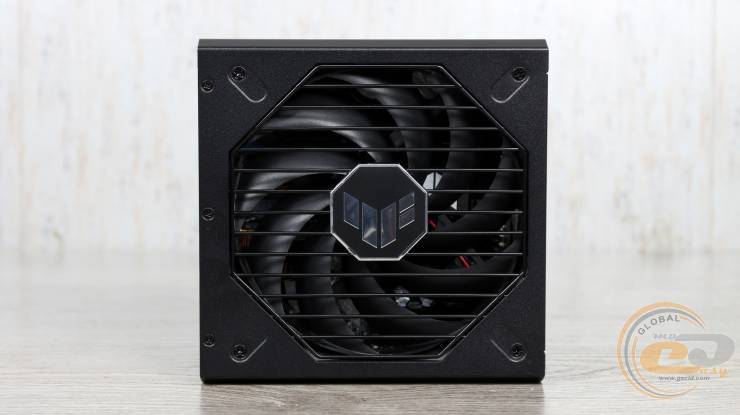

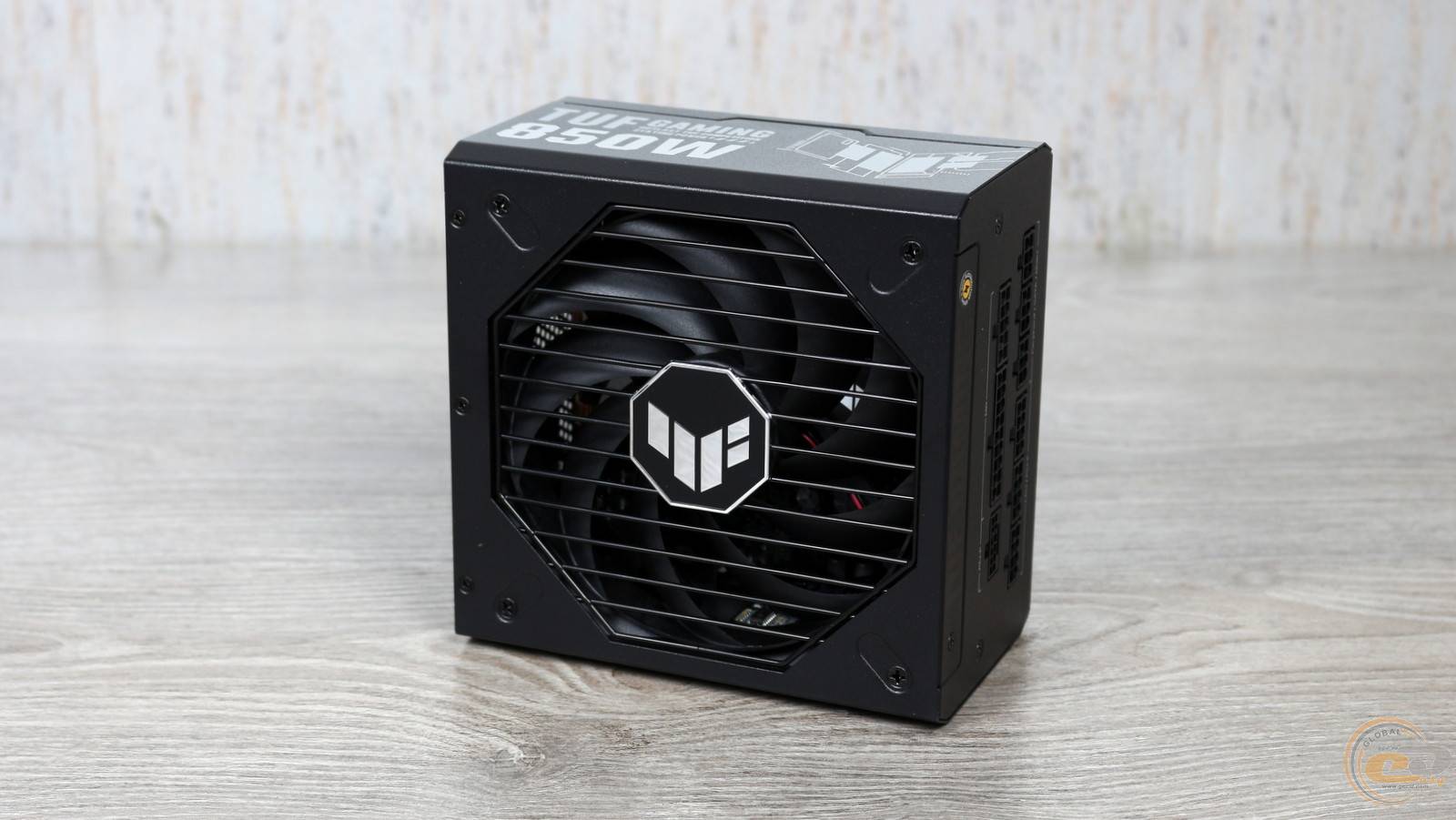

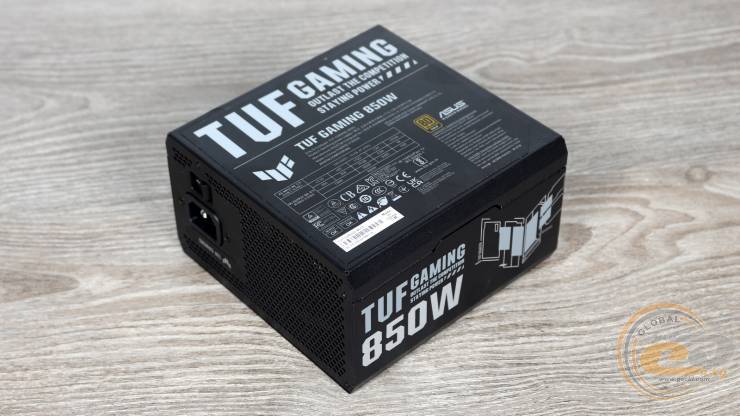

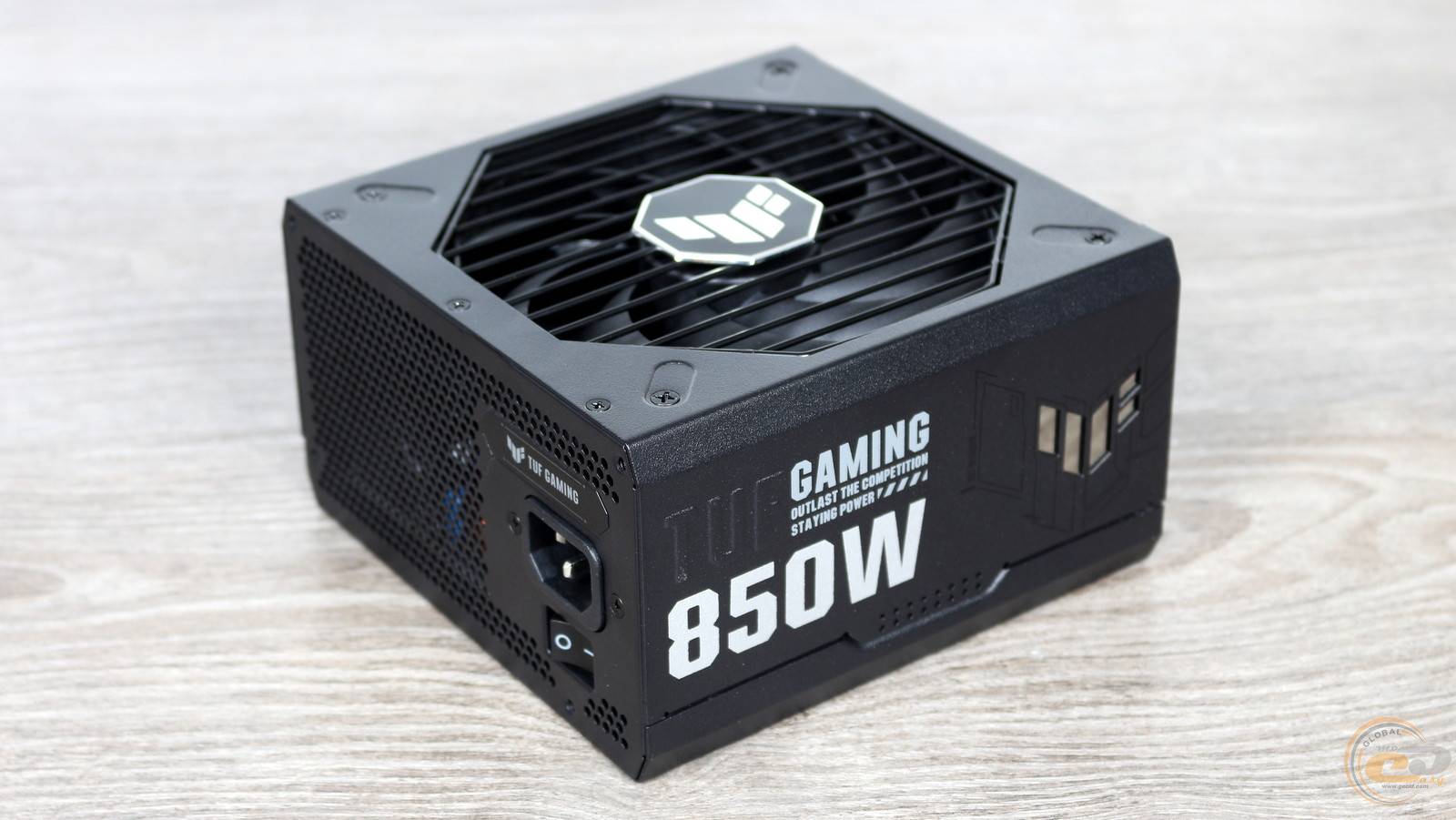

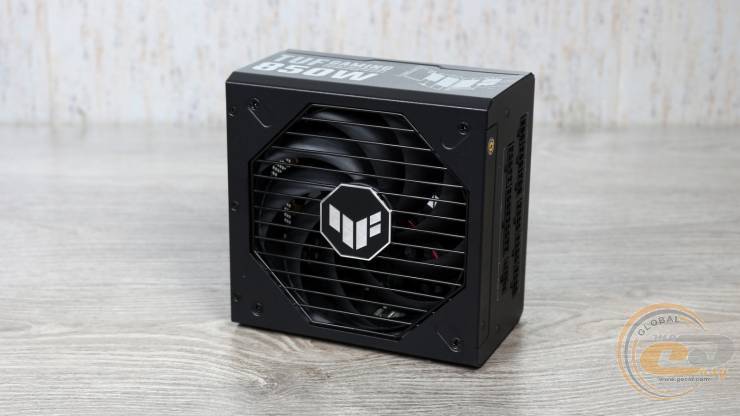

Восьмиугольная решетка над вентилятором, скошенные ребра и размеры 150х150х86 мм напоминают "бронзовые" модели производителя. Впрочем, ASUS TUF Gaming 850W Gold в том числе и "золотые" представители линейки в целом несколько изменились. Так, их легко узнать по модульному подключению кабелей, более современному логотипу ASUS TUF и другим менее заметным деталям.

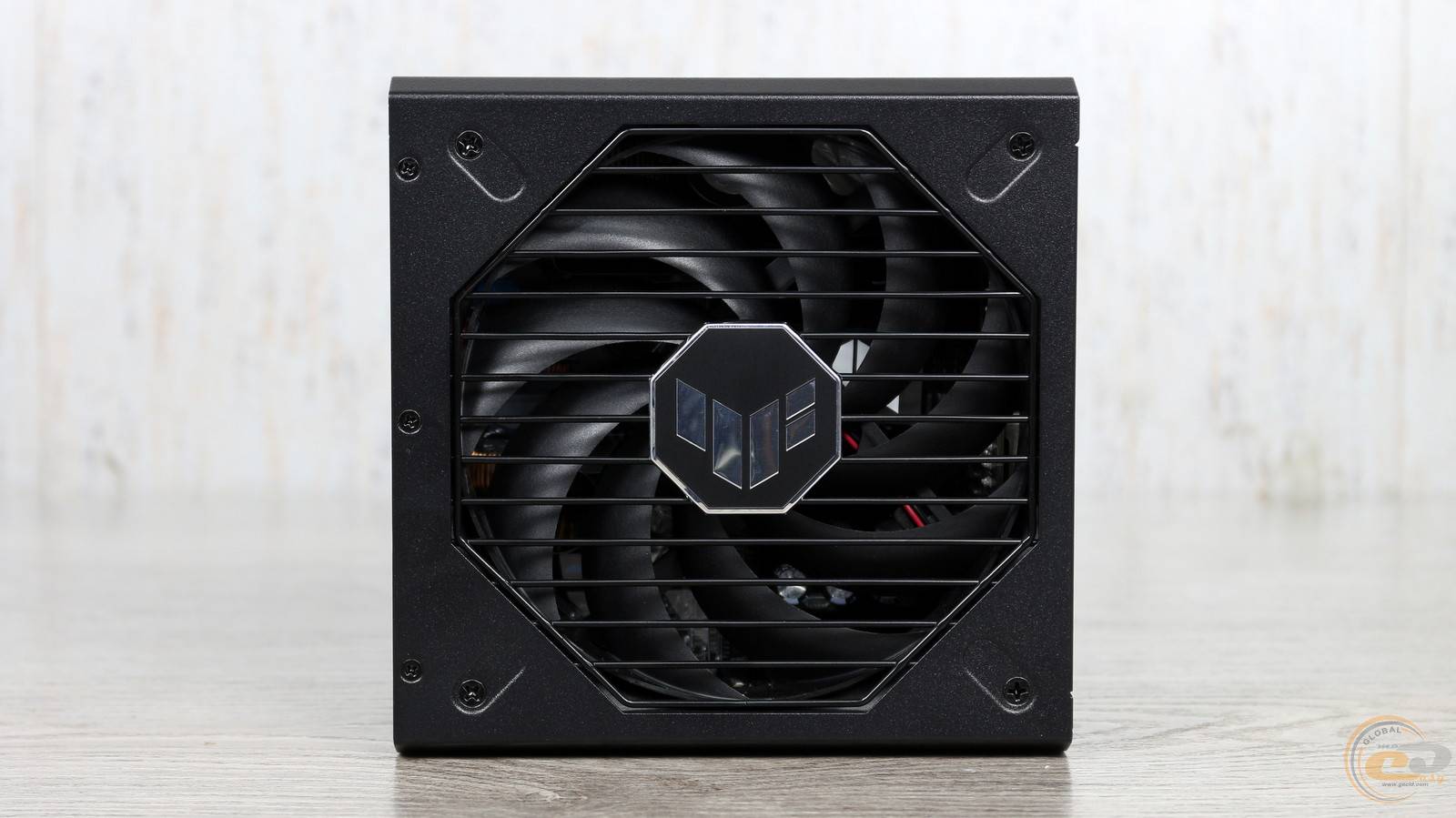

Необычный квадратный профиль устройства обусловлен использованием 135 мм вентилятора, что характерно для всех ATX-блоков этого производителя. Еще одной исключительной чертой устройств от ASUS является объединение лопастей пропеллера кольцом. Данная технология называется ASUS Axial-tech Fan Design и призвана увеличить давление воздуха, направленного на внутренние компоненты.

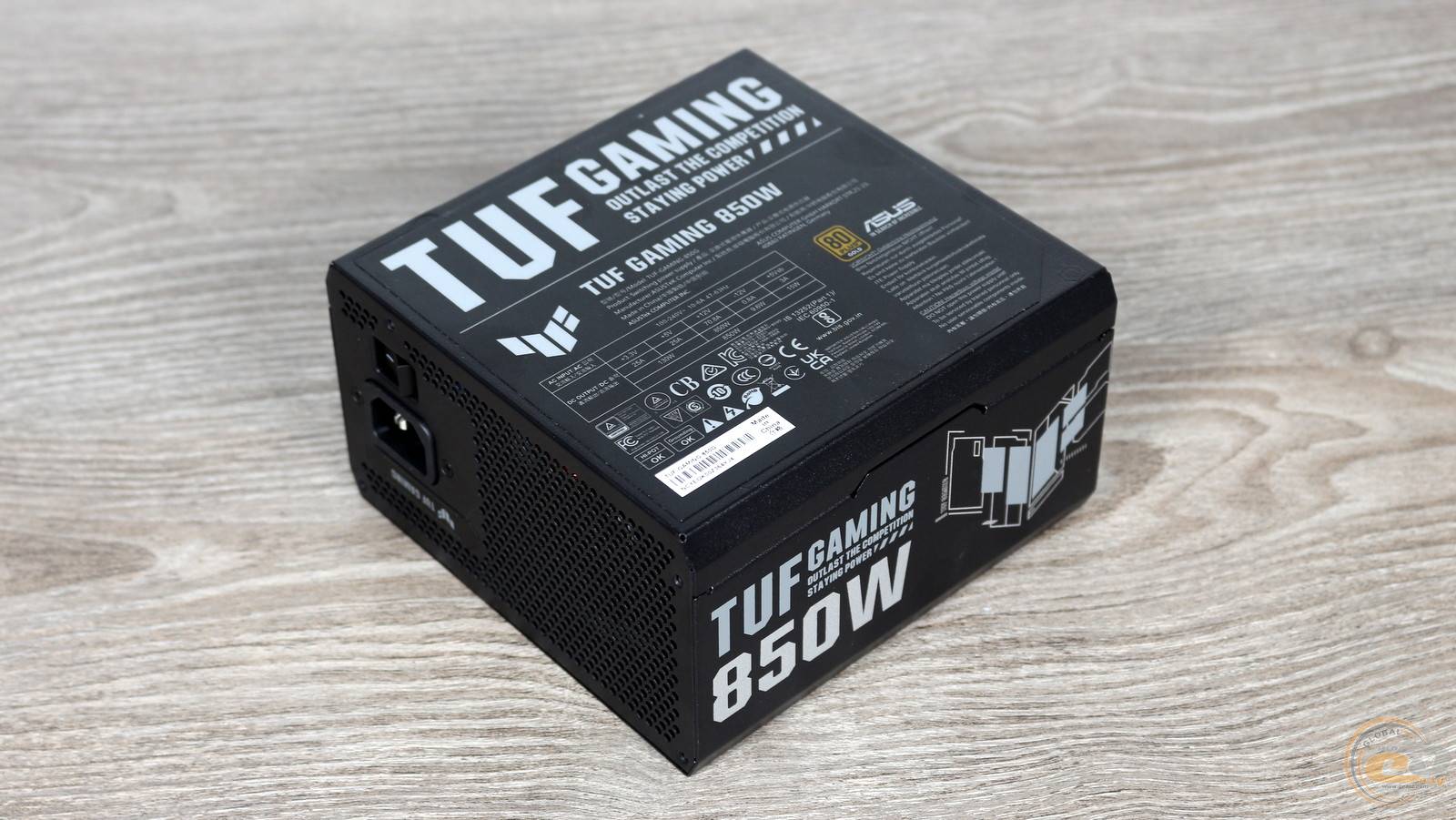

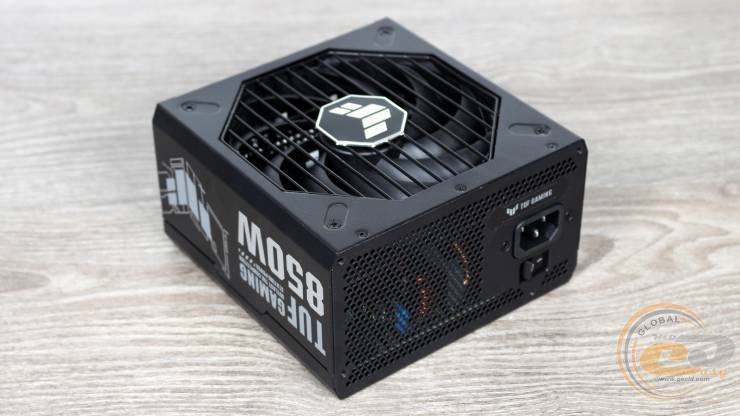

Тыл уже привычнее, хотя без упоминания о линейке не обошлось. Мелкие отверстия-соты окружают островок с выключателем и разъемом питания.

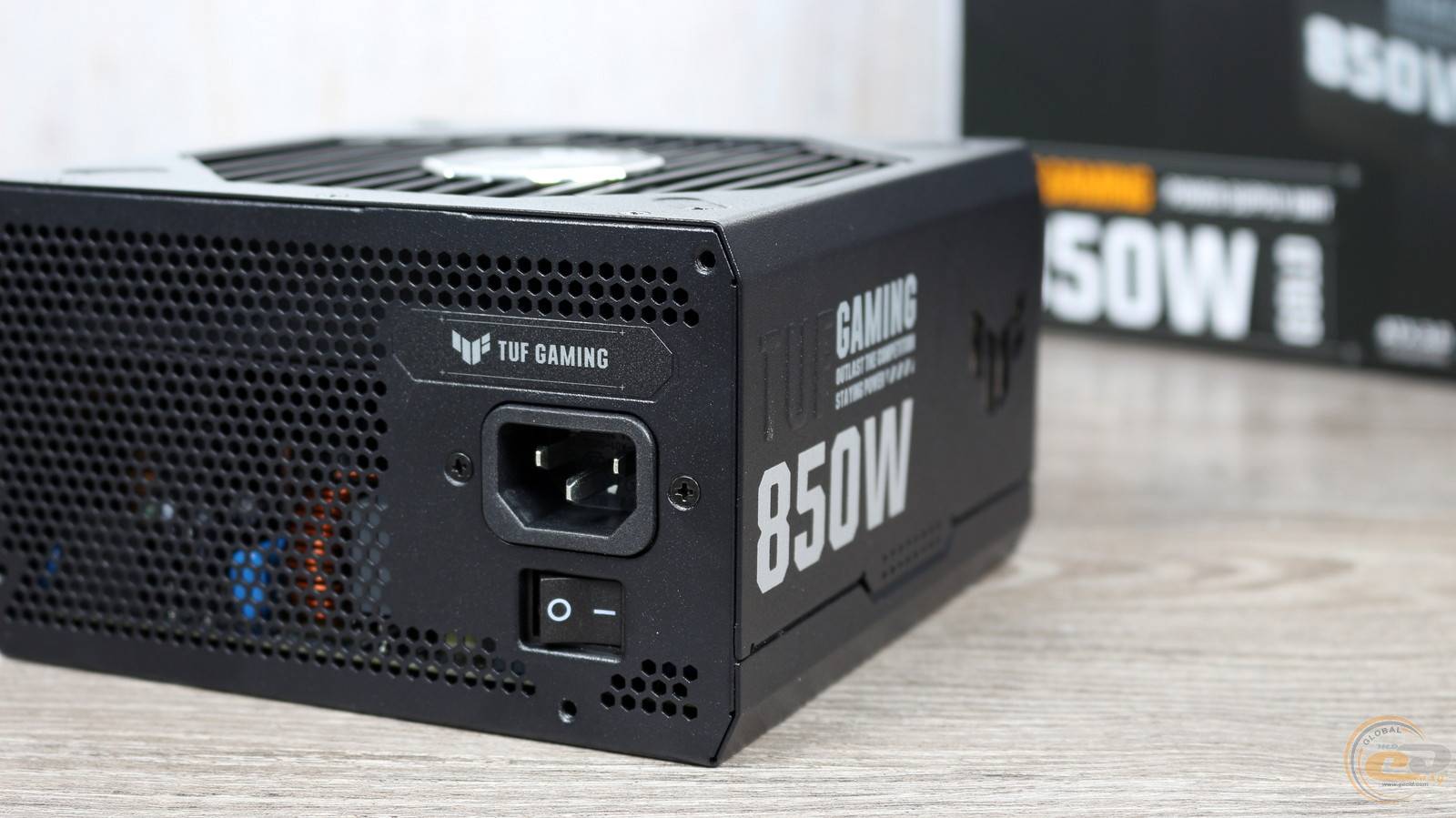

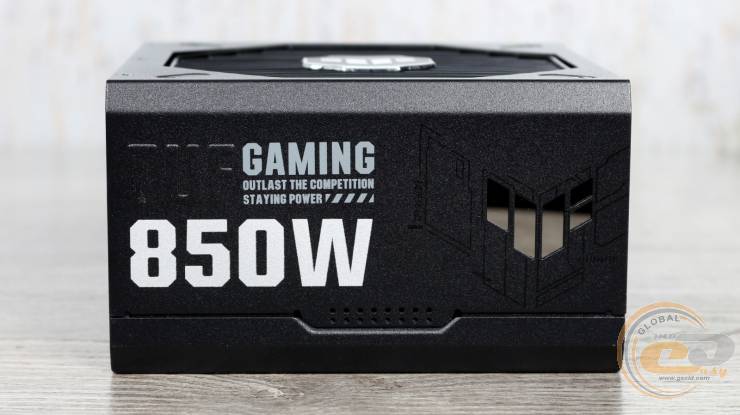

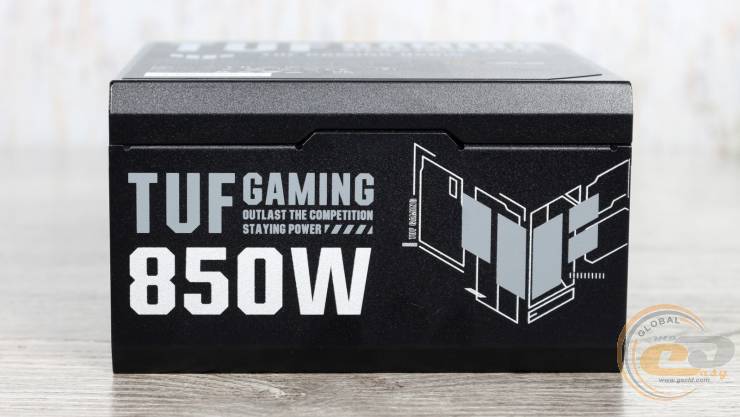

Боковины ASUS TUF Gaming 850W Gold в целом имеют оформление вроде "бронзовых" решений, но способ выполнения надписей и логотипа отличается.

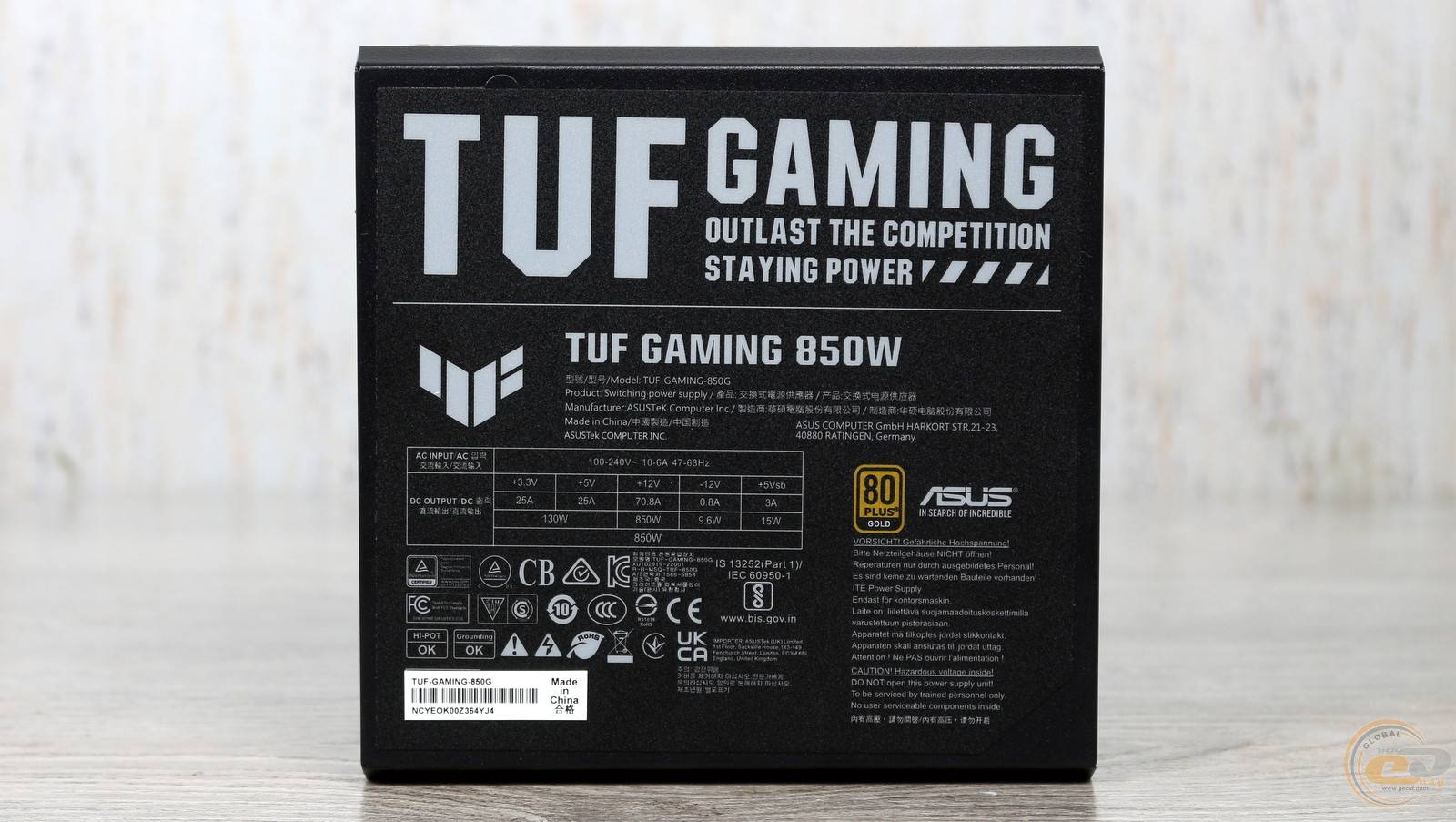

Своего рода украшением устройства есть и наклейка с его электротехническими характеристиками.

На ней указано использование одной линии +12В мощностью 850 Вт, равной номинальной. В то же время суммарная мощность младших +3,3В и +5В составляет набранные с небольшим запасом 130 Вт или до 25 А на канал.

Здесь же упоминается наличие сертификата энергоэффективности 80 PLUS Gold для сетей с широким диапазоном напряжений – от 100 до 240 В.

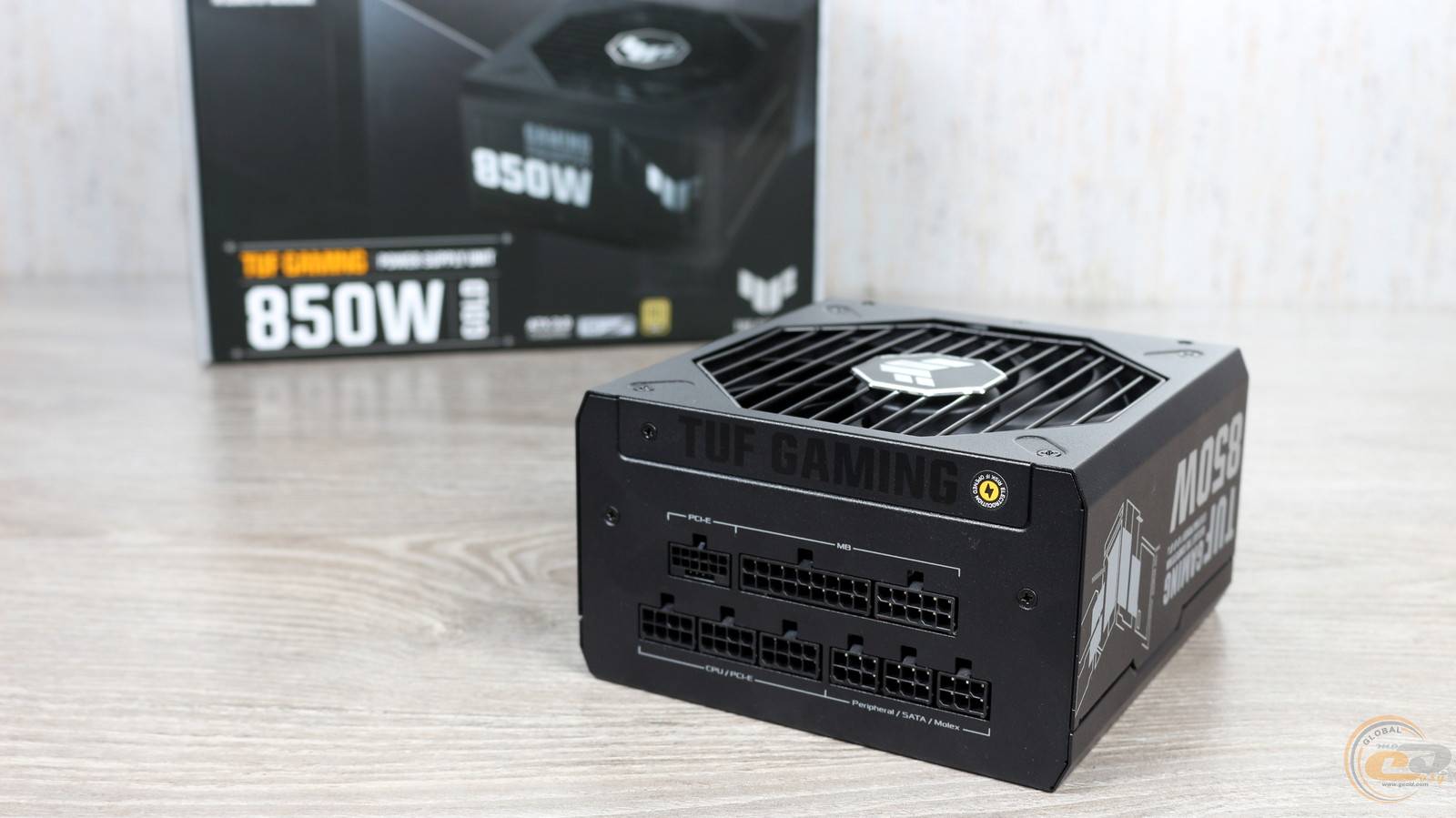

Модульные кабели ASUS TUF Gaming 850W Gold представлены круглыми проводами в тканевой оплетке. К сожалению, данные об их калибре не приведены.

Полная конфигурация системы кабелей выглядит следующим образом:

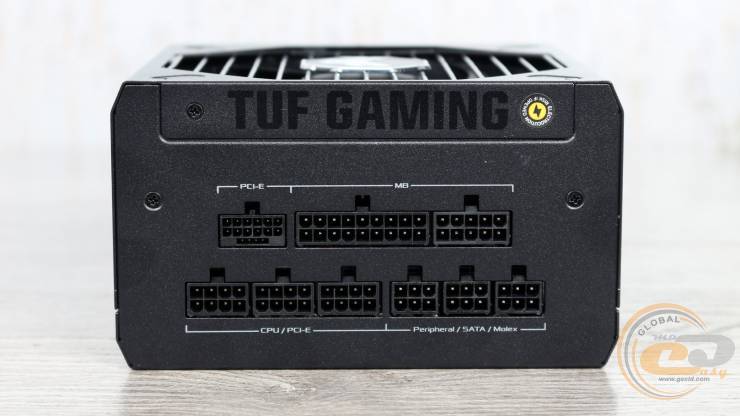

Основные коннекторы питания ASUS TUF Gaming 850W Gold представлены 20+4-контактными ATX и парой 4+4-контактных ATX12V. Для подключения видеокарты есть три разъема PCIe в 6+2-контактном исполнении и один PCIe 5.0 (он же 12VHPWR). Впрочем, из-за небольшого количества выходных коннекторов на корпусе БП одновременно можно использовать либо PCIe 5.0 + один 6+2-контактный PCIe, либо три 6+2-контактных PCIe. Для подключения периферии предназначены пять SATA и четыре PATA на трех отдельных кабелях.

Такого количества коннекторов вполне хватит для сборки ПК с любой топовой видеокартой и еще дополнительных устройств. А для удобства пользователя на корпусе блока присутствуют подписи для корректного подключения кабелей.

Внутреннее строение

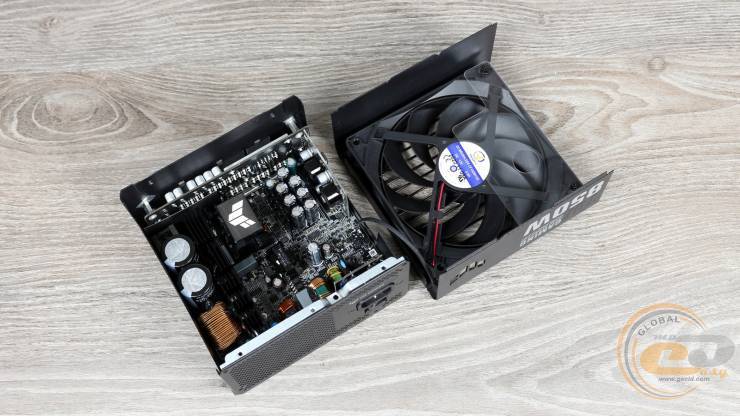

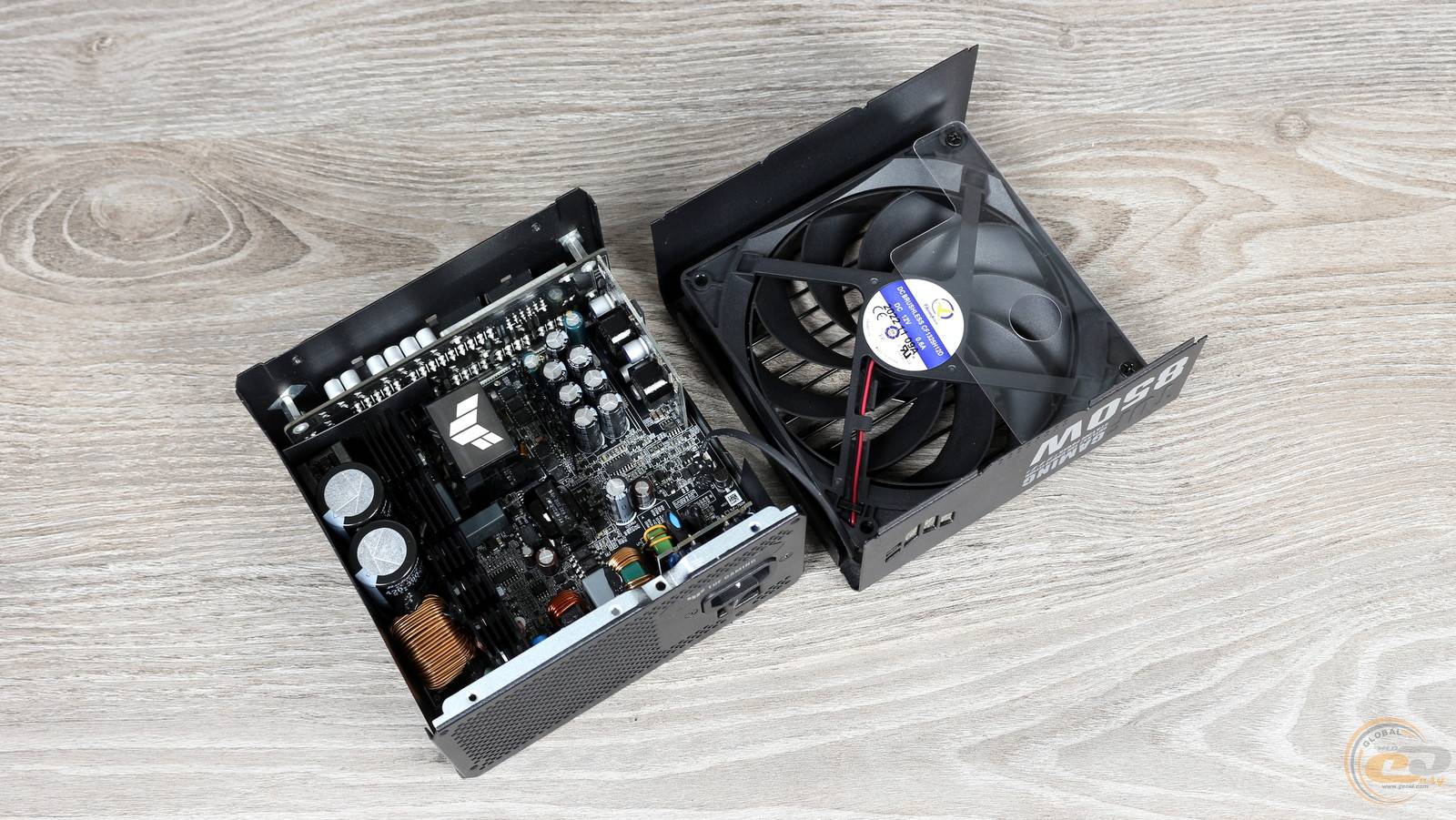

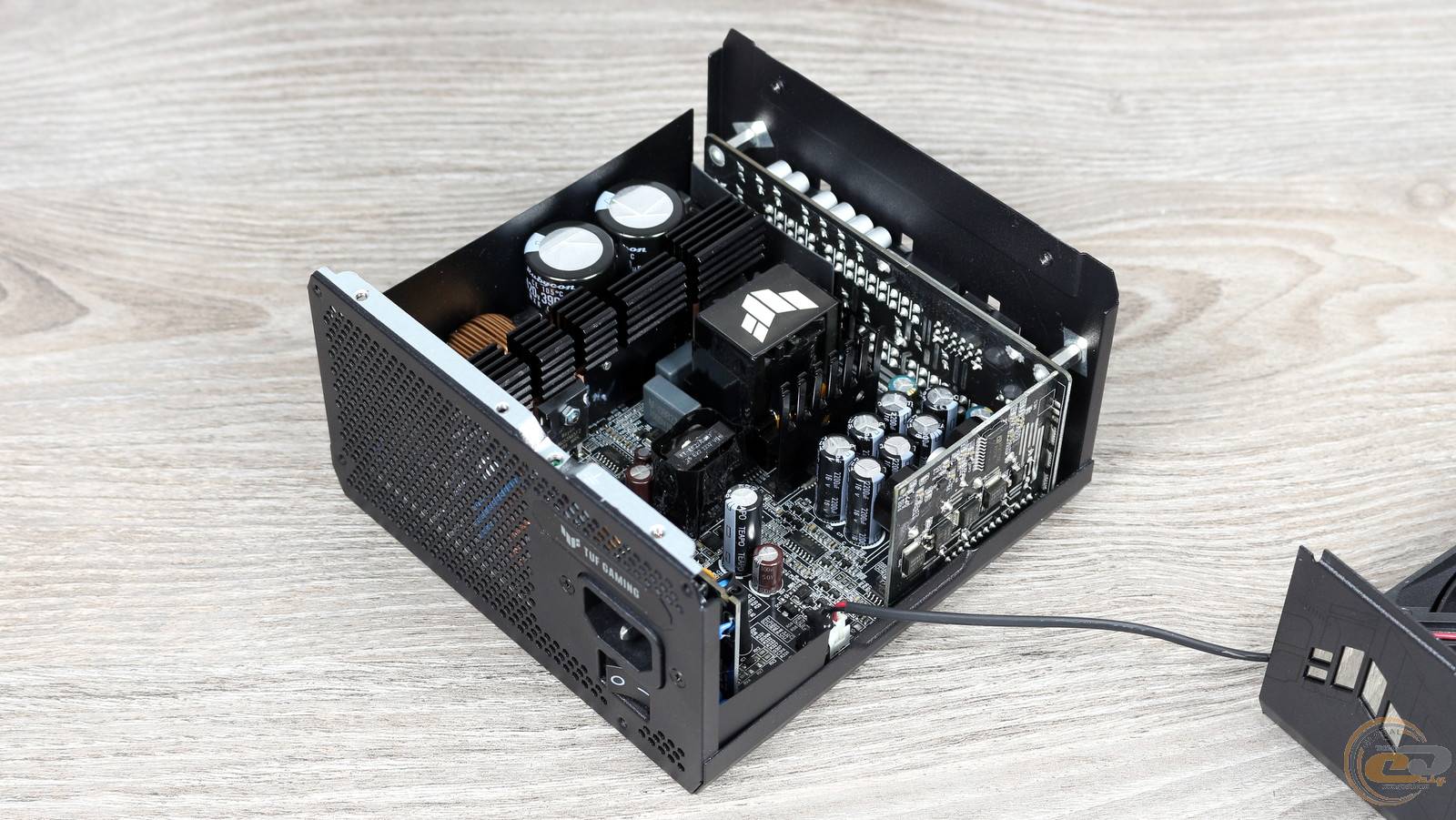

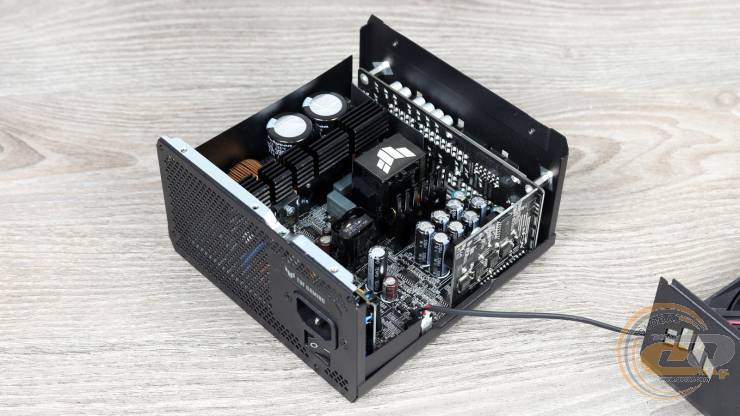

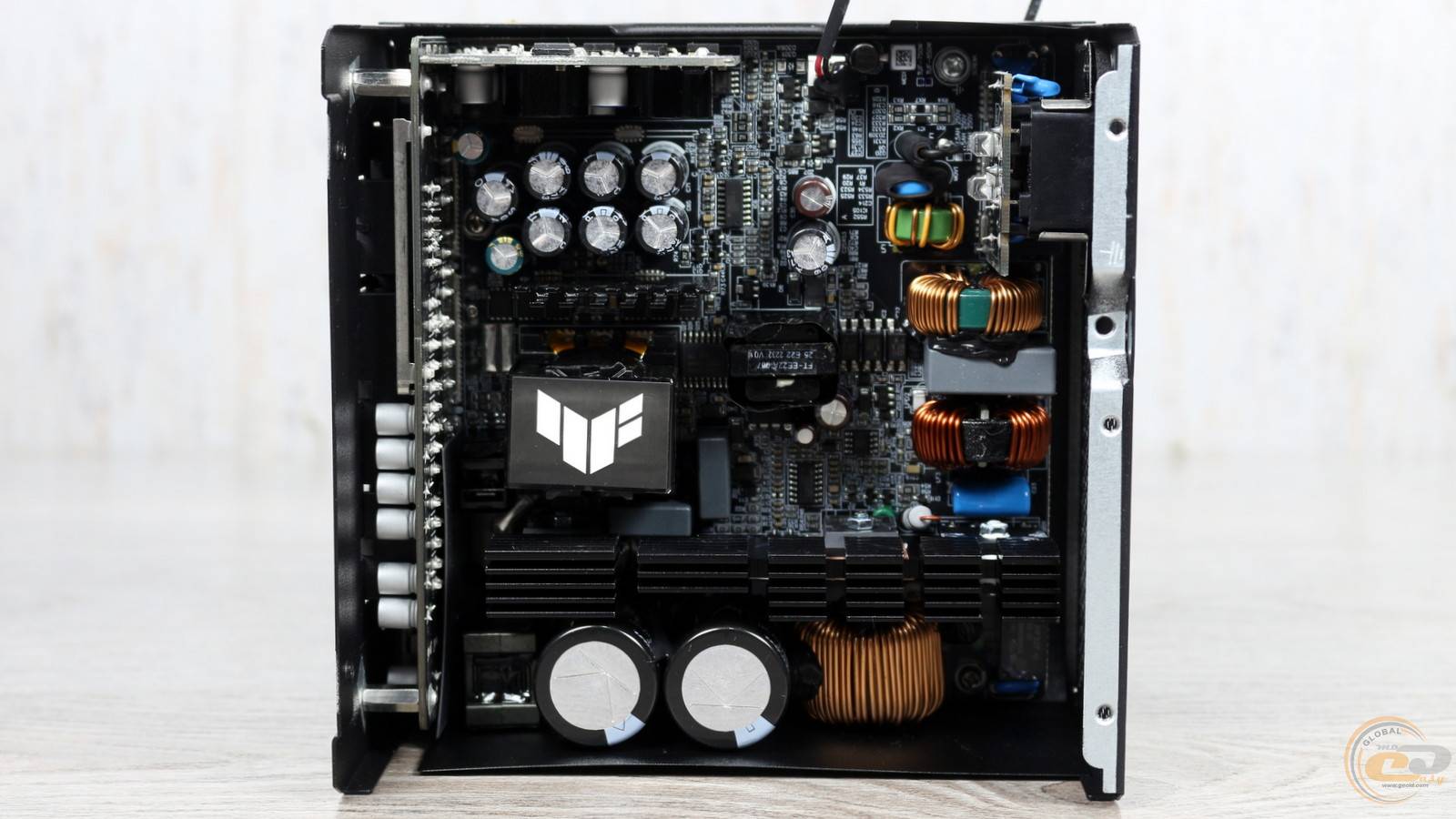

Что ж, а теперь пора заглянуть во внутрь.

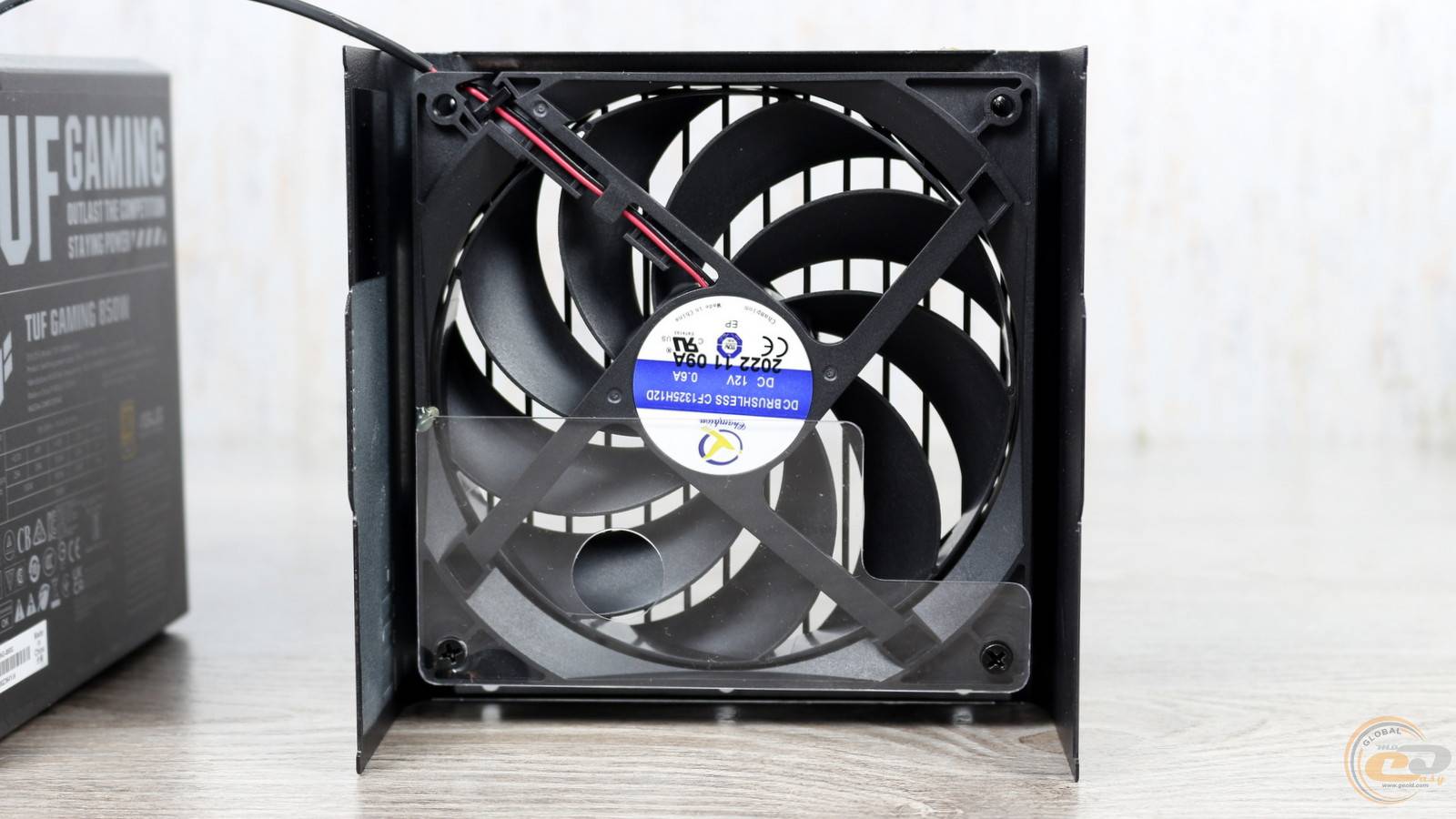

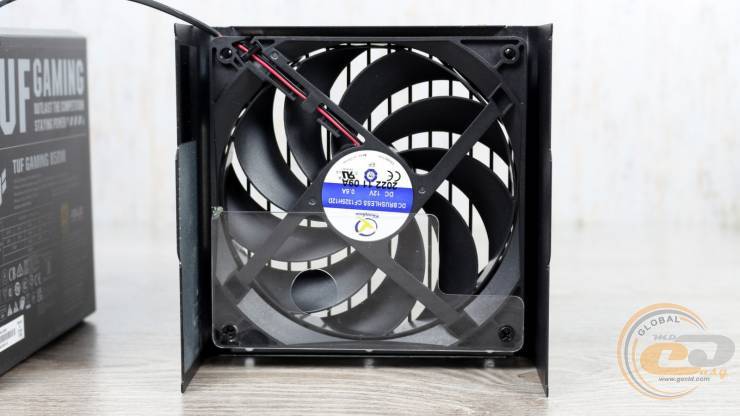

Вентилятор Champion CF1325H12D размерами 135 х 135 х 25 мм мы встречали ранее в моделях ASUS ROG STRIX 750W Gold Aura Edition и ASUS TUF Gaming Bronze. Буква D в конце названия пропеллера указывает на использование внутри двух надежных шарикоподшипников (Double Ball Bearing). Согласно данным производителя, их ресурс вдвое больше, чем у обычных втулок.

Для питания вертушки предусмотрен 2-контактный коннектор, а ее энергопотребление не превышает 7,2 Вт (0,6 А при 12 В).

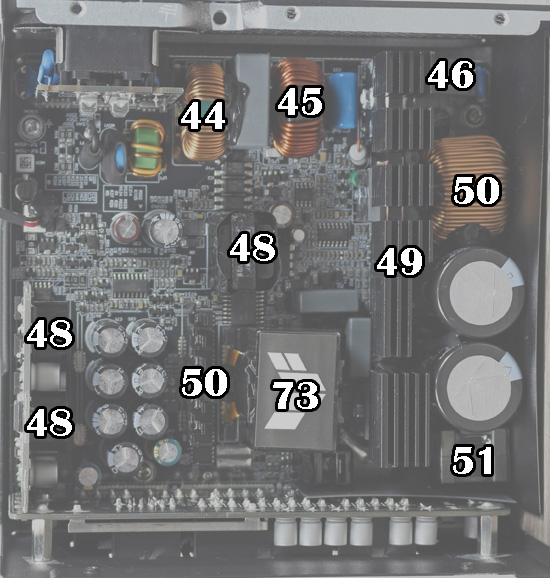

Также в систему охлаждения ASUS TUF Gaming 850W Gold входят два радиатора. Один из них более габаритный охлаждает диодную сборку, силовые элементы модуля APFC и ключи первичного преобразователя. А пропеллер меньших размеров отводит тепло от ключей синхронного выпрямителя.

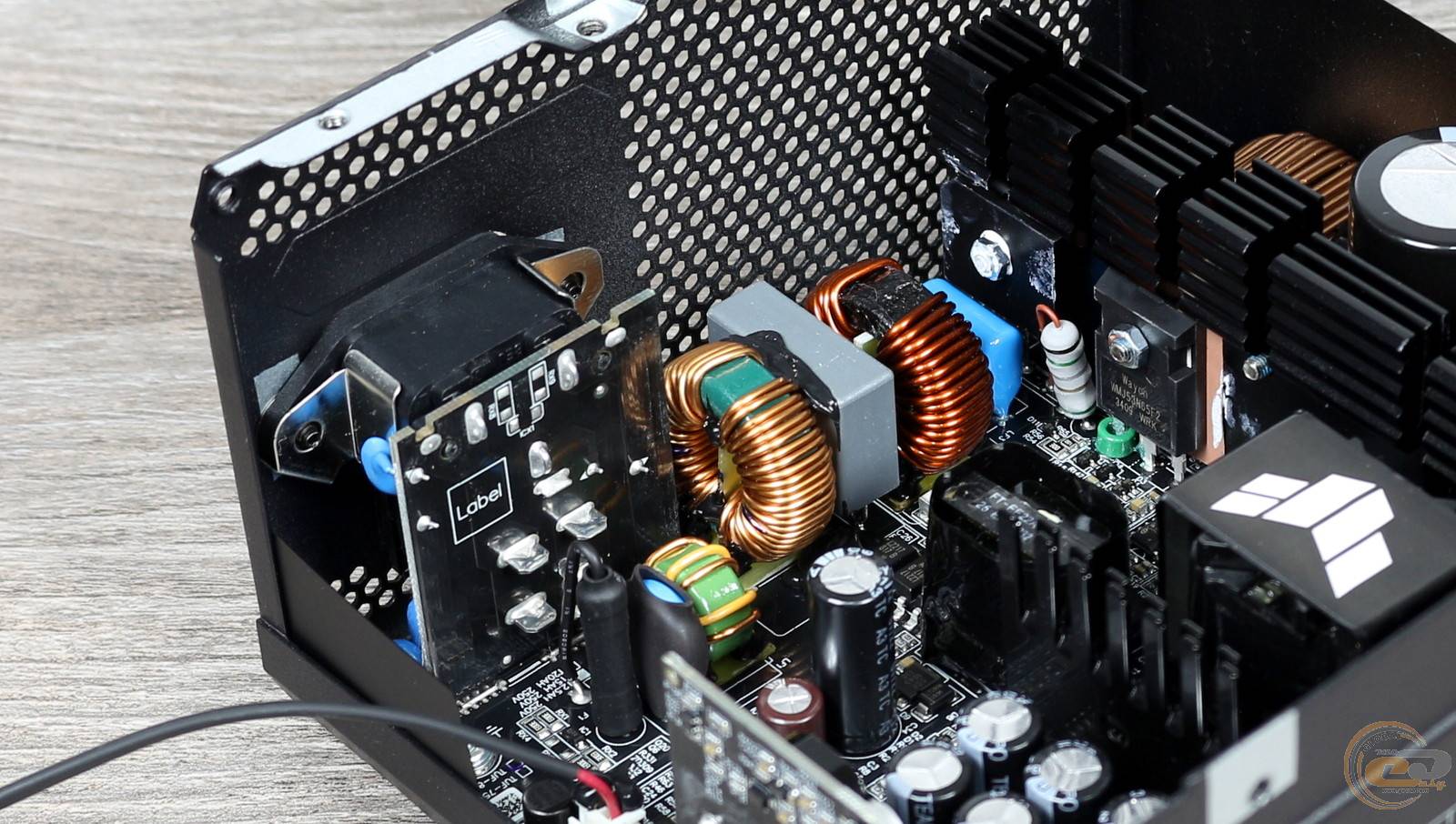

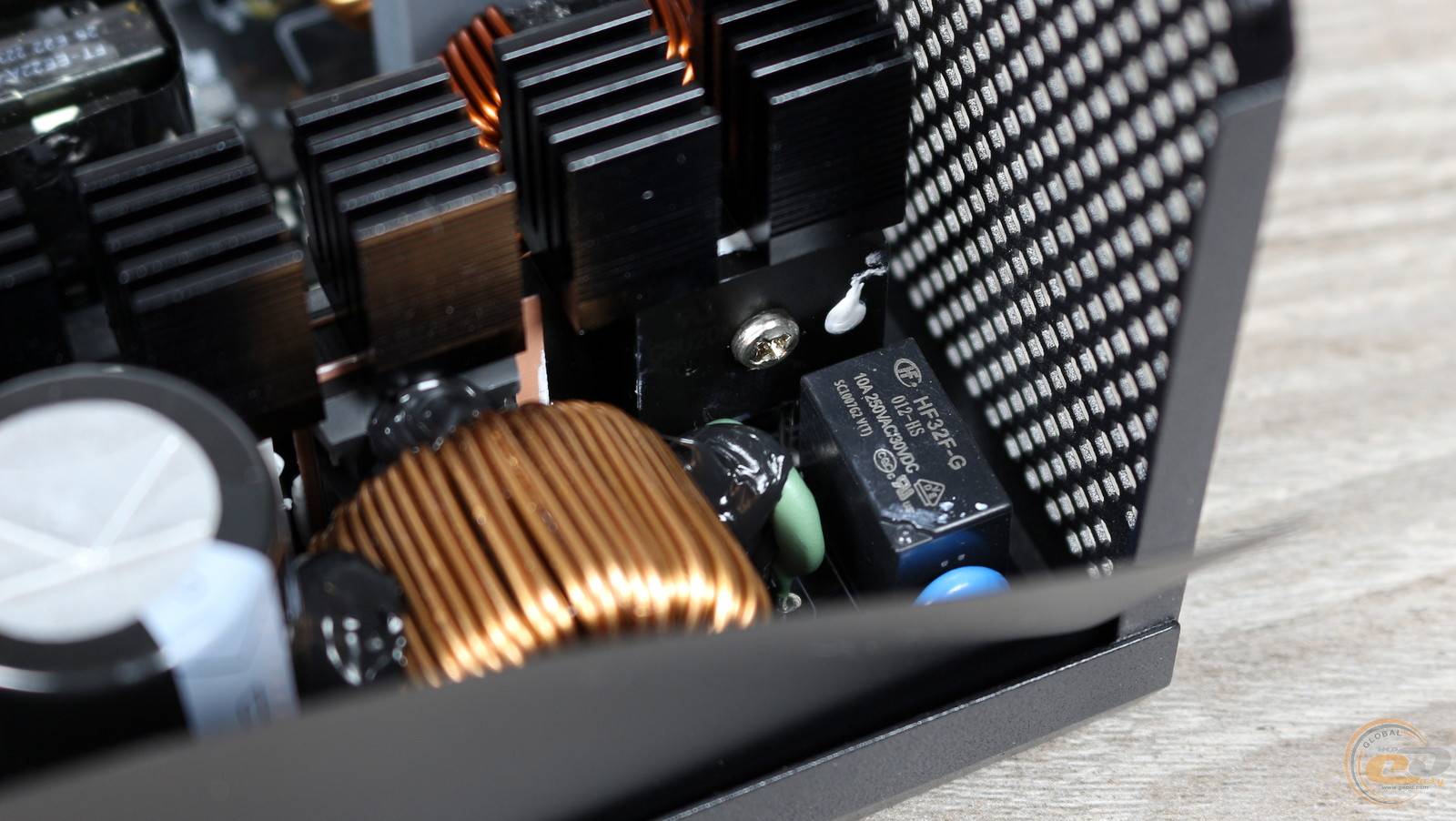

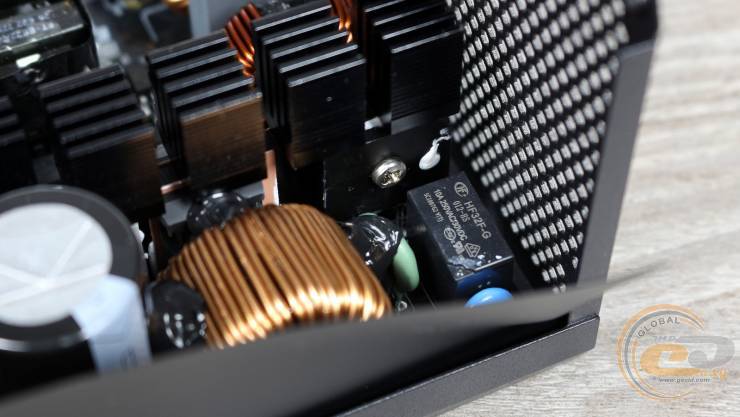

Входной фильтр включает в себя необходимый набор X- и Y-конденсаторов, несколько катушек индуктивности, варистор и плавкий предохранитель.

Также есть терморезистор и реле для ограничения пусковых токов. Диодных сборок две, и они расположены по бокам радиатора. На месте и большой дроссель модуля APFC и соответствующие силовые элементы.

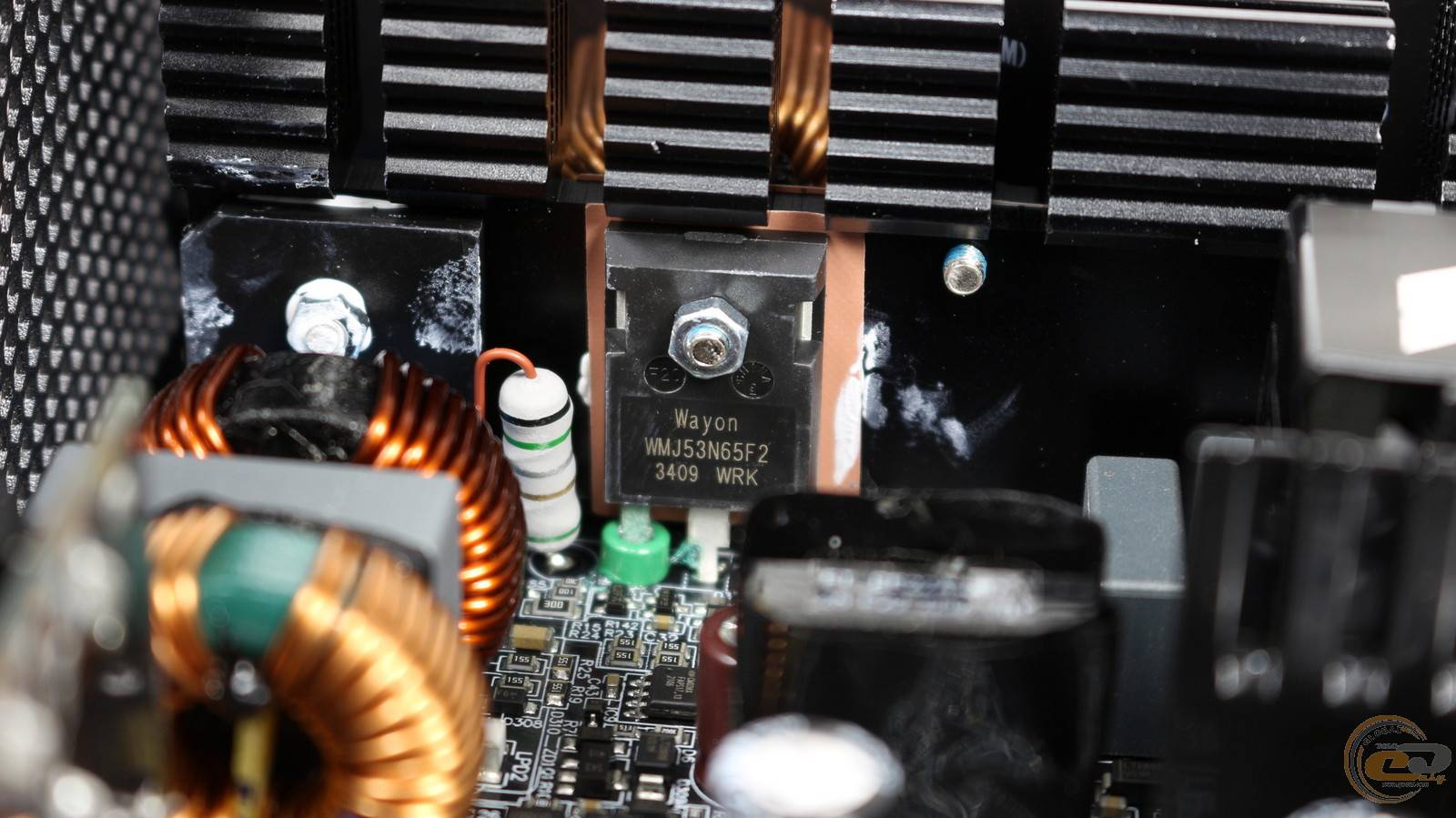

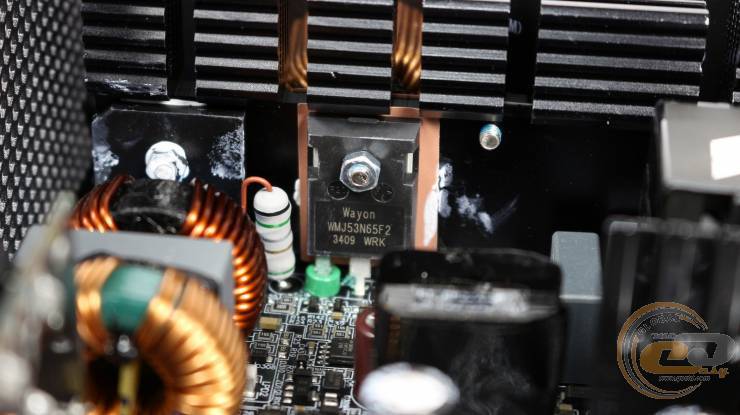

Из последних нам удалось рассмотреть только транзистор WAYON WMJ53N65F2, имеющий китайское происхождение.

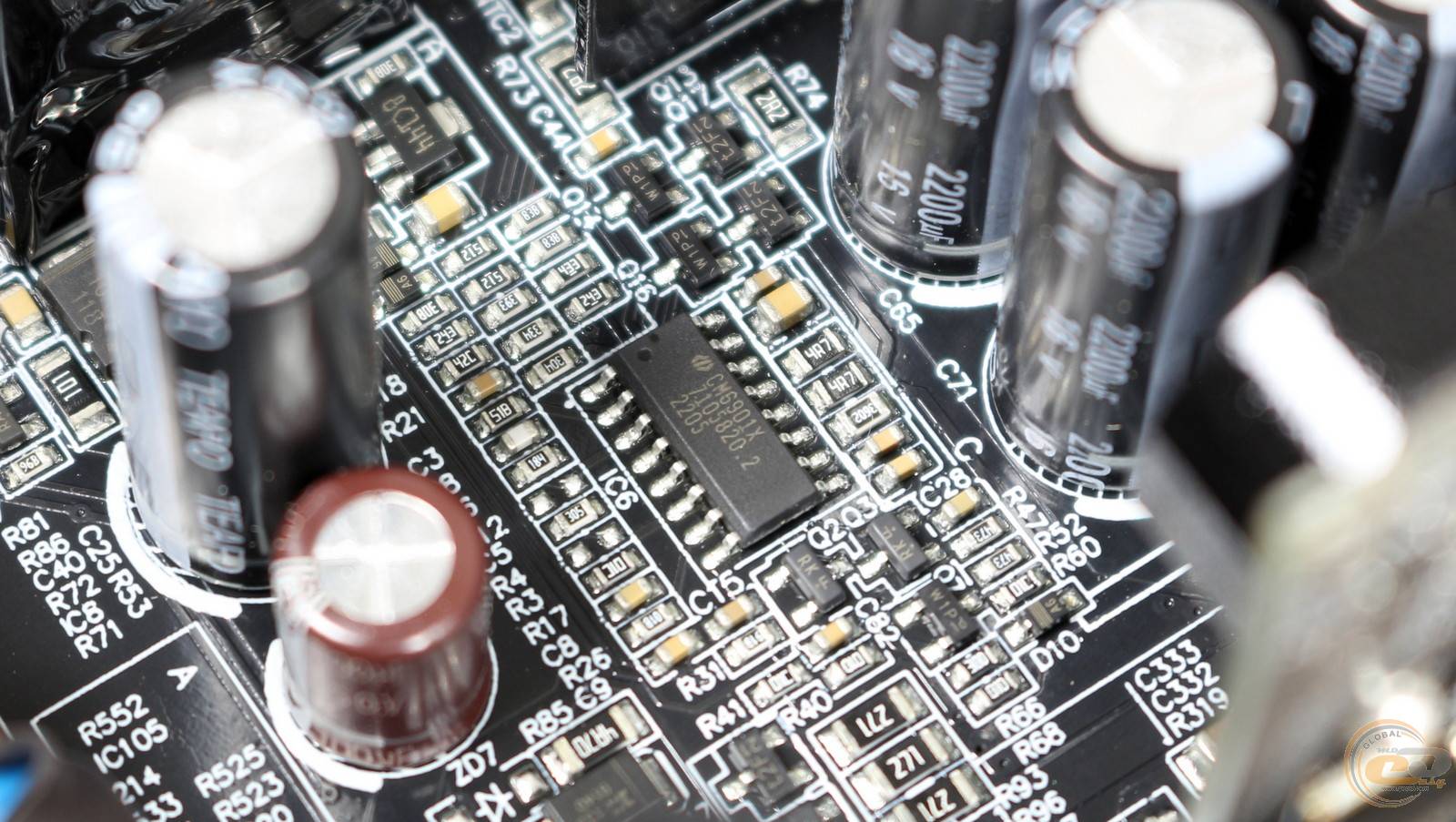

В свою очередь, за работу модуля отвечает довольно популярный контроллер Champion CM6500UNX.

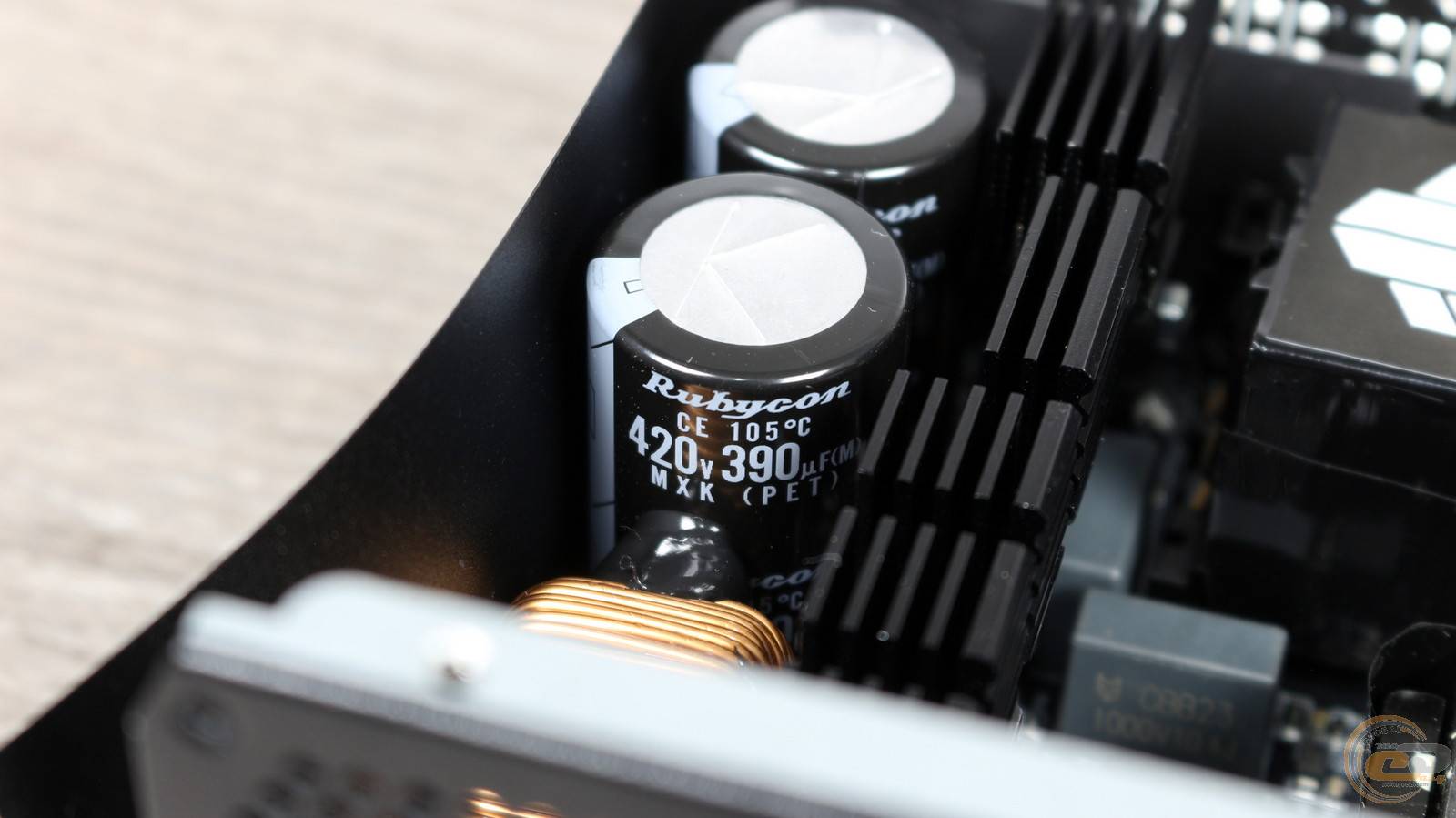

Два входных конденсатора являются творениями японской компании Rubycon. Эти высокотемпературные решения рассчитаны на напряжение до 420 В, относят к высокотемпературной серии и имеют общую емкость 780 мкФ (2 х 390 мкФ). Последний показатель очень хороший, как для 850-ватника.

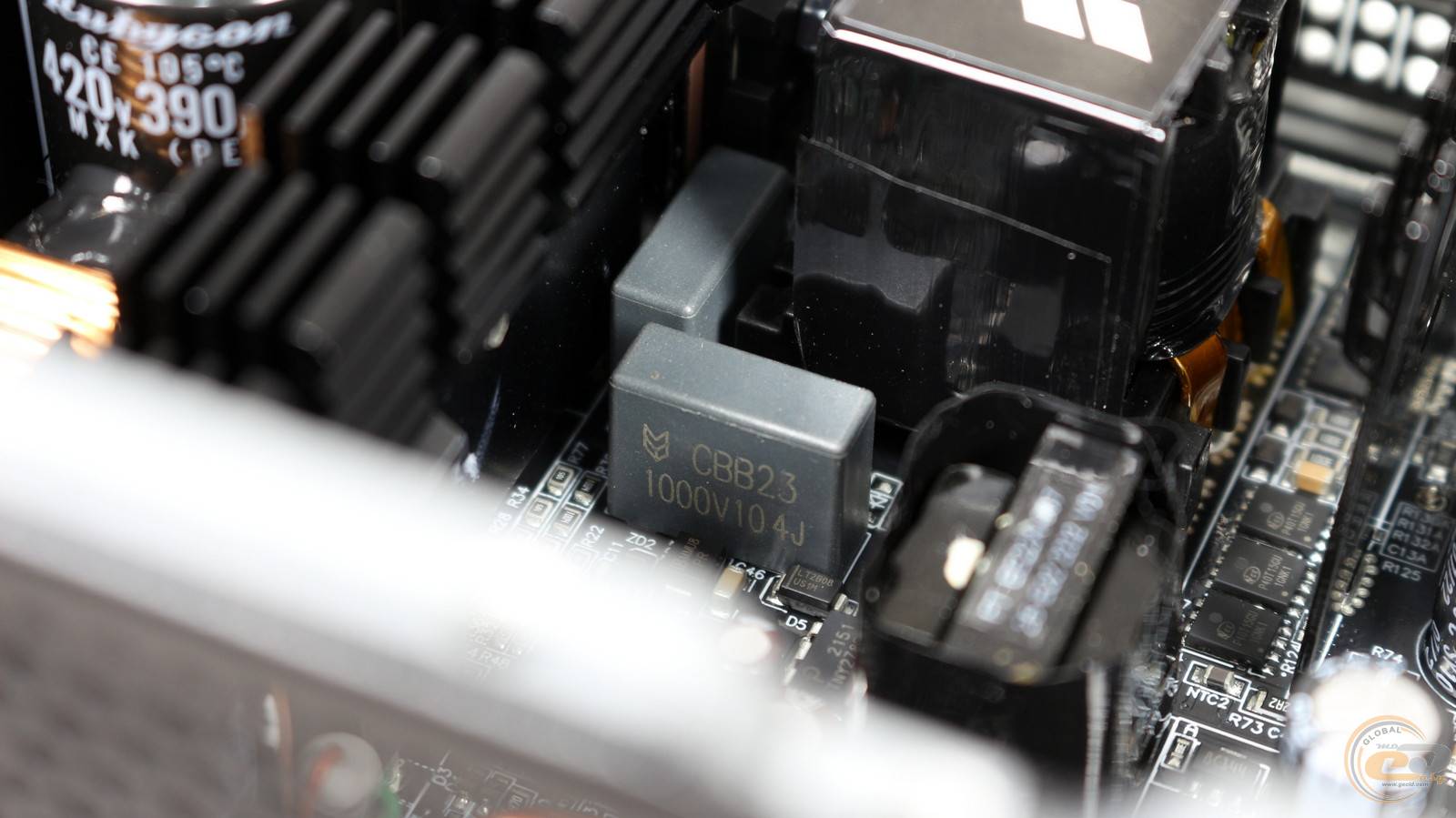

Пара X-конденсаторов вместе с двумя транзисторами в первичной цепи является признаком использования высокоэффективной полумостовой топологии.

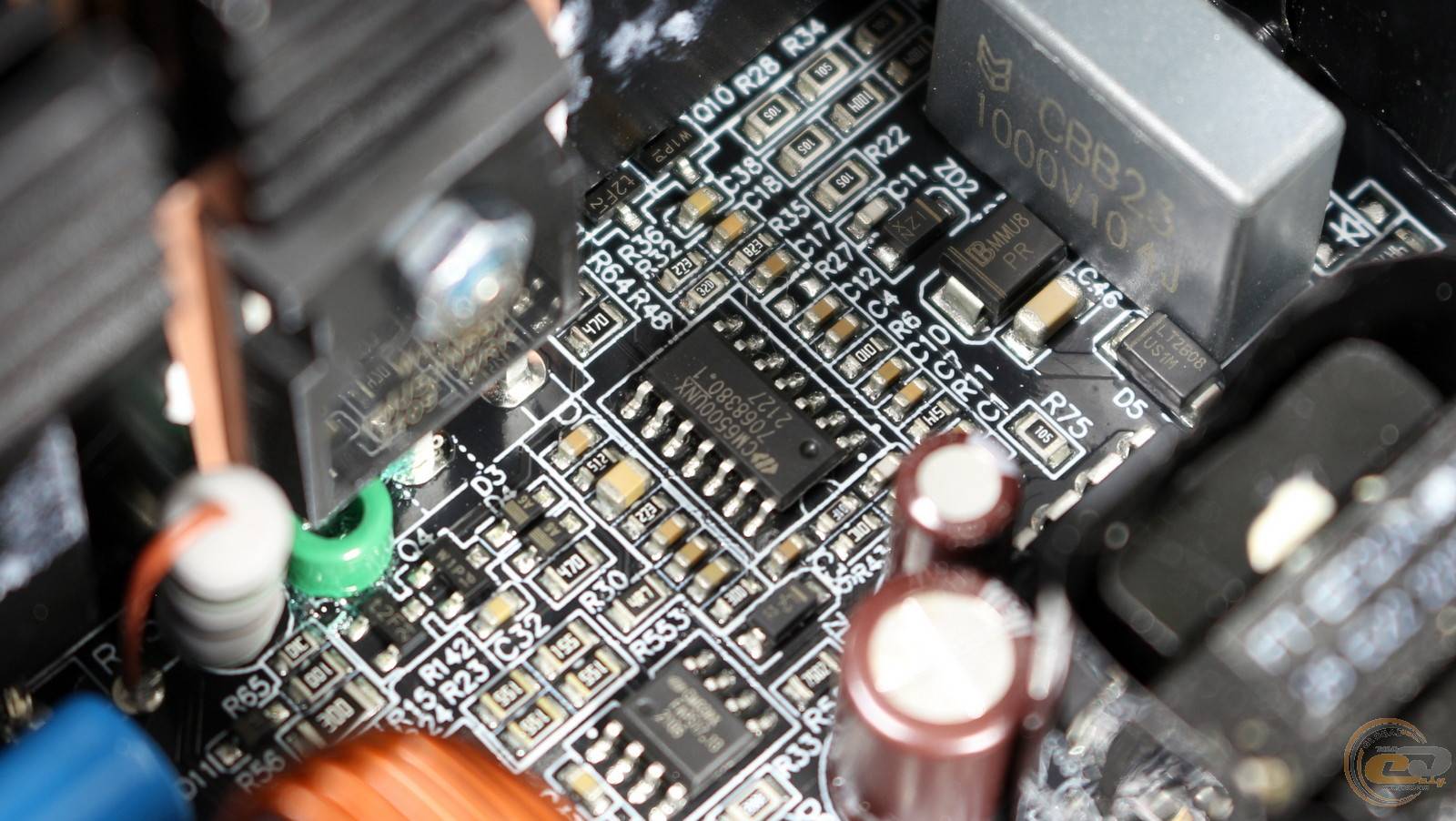

Управление работой данных ключей ШИМ-контроллер CM6901X от Champion Microelectronics.

А преобразование переменного напряжения возложено на трансформатор, украшенный логотипом линейки ASUS TUF. Рядом же, на основной PCB, распаяны шесть ключей синхронного преобразователя, который позволяет получить одну мощную линию +12В.

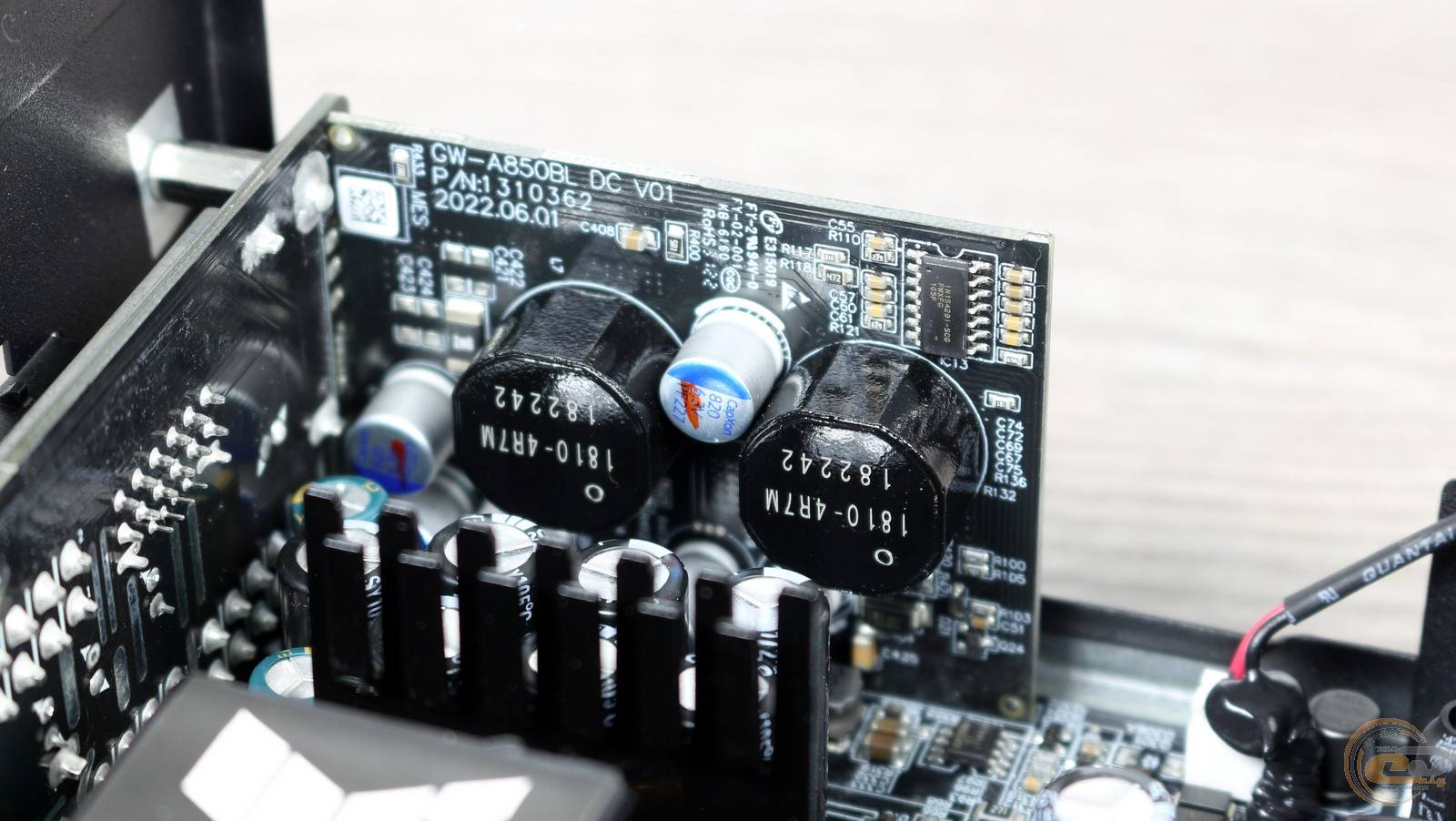

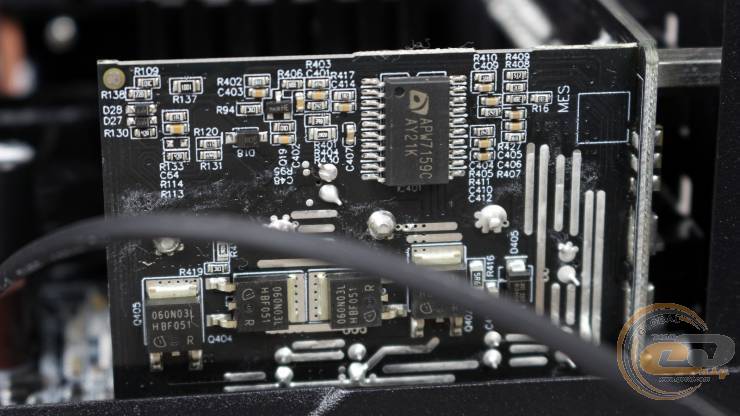

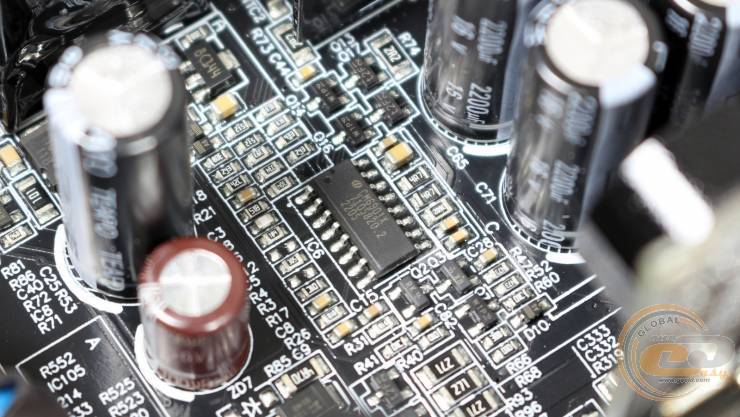

В свою очередь элементы DC-DC-преобразователей распаяны на отдельной плате. Управляет их работой также часто используемый контроллер APW7159.

Хотя на входе распаяны японские электролиты, а в узле преобразователя постоянных напряжений – надежные твердотельные конденсаторы, в других частях блока питания встречаются более бюджетные решения. Да, абсолютное большинство из них являются тайваньскими высокотемпературными емкостями от TEAPO. Также есть решение от Elite аналогичного происхождения. И все же, судя по наличию 10-летней гарантии, у ASUS уверены в их качестве. Кроме того, производитель указывает на их немалое время наработки на отказ – более 170 000 часов.

В завершение внутреннего обзора вспомним о полном наборе реализуемых здесь защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Кроме того, на сайте производителя упомянуто наличие специального покрытия платы для защиты от влаги, частиц пыли и экстремальных температур.

Кросс-нагрузочные характеристики

А теперь пора протестовать реальные возможности устройства.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

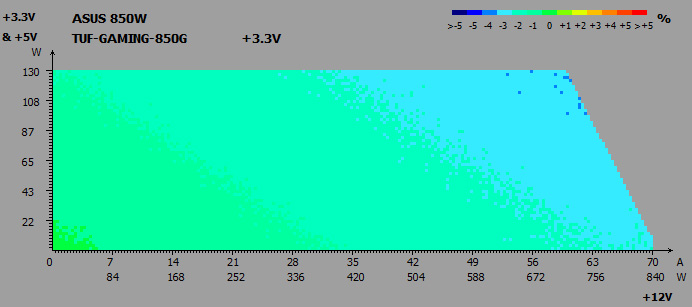

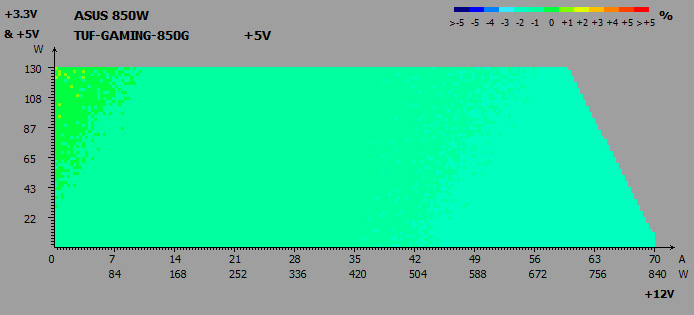

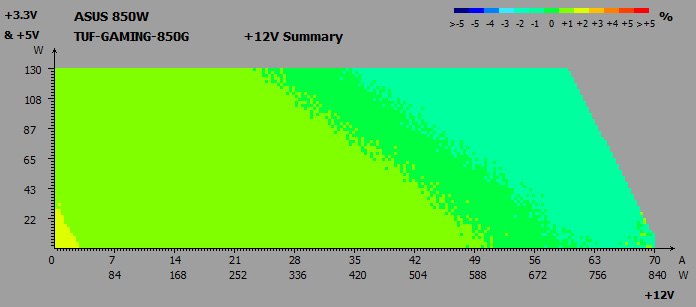

Во время кросс-нагрузочных тестов на основных линиях питания ASUS TUF Gaming 850W Gold были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до 0%;
• линия +5В: от –2% до 0%;
• линия +12В: от –1% до +2%.

Что ж, отклонения всех линий ASUS TUF Gaming 850W Gold не выходят за допустимые пределы. А наиболее стабильными оказались старшие каналы +5В и +12В.

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

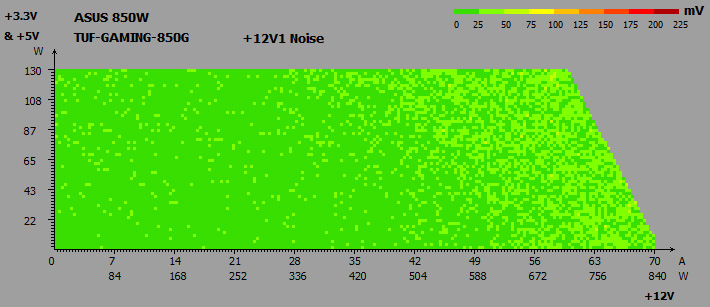

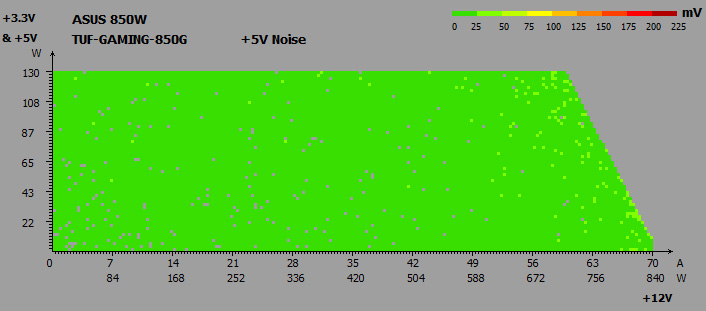

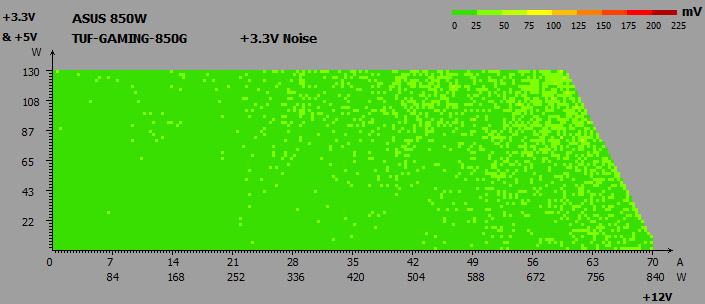

На линии +5В максимальные пульсации не превышали 50 мВ, а на двух других – 75 мВ. На канале +3,3В иногда встречаются превышения, хотя абсолютное большинство значений находится в диапазоне 25-50 мВ.

Дежурная линия питания + 5VSB

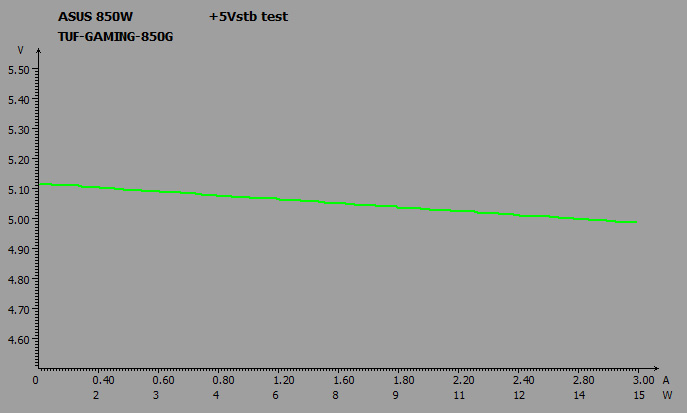

А вот состояние дежурной линии питания замечания не вызвало. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,12 до 4,98 В (от +2,4% до -0,4%), не выходя за пределы ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания отрабатывает на ура. Так, при потребляемой мощности в 170 Вт коэффициент PFC превзошел 0,9, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Gold. Максимальное значение достигает 0,98.

КПД

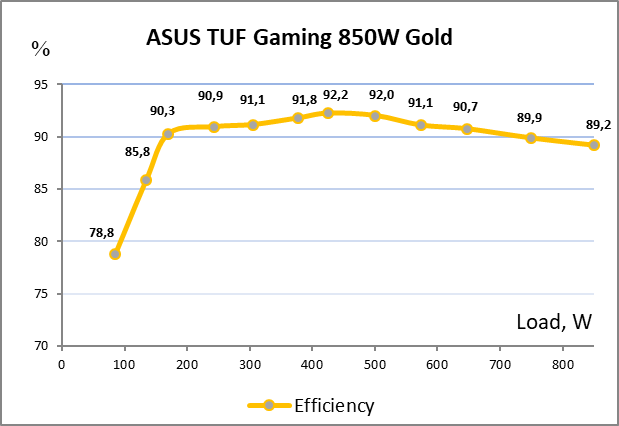

А что здесь у нас с КПД? Тест настоящей эффективности при различных перегрузках подтвердил, что ASUS TUF Gaming 850W Gold полностью соответствует эталону 80 PLUS Gold. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

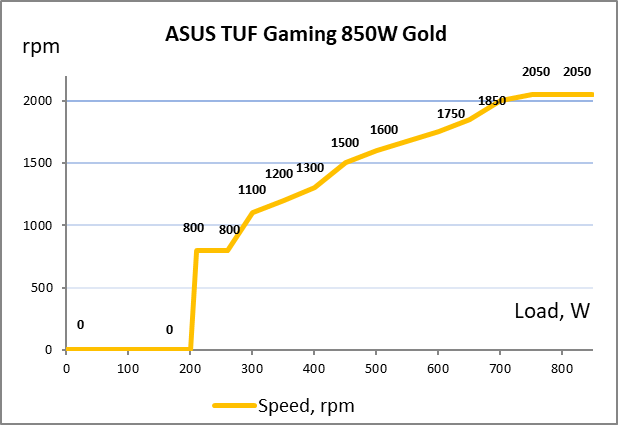

Подобно, как и у "бронзовых" моделей линейки, у ASUS TUF Gaming 850W Gold предусмотрен гибридный режим работы СО. Благодаря нему до отметки 200 Вт вертушка не вращается. От 200 до 300 Вт скорость пропеллера довольно низкая – 800 об/мин, а сам он работает очень тихо. Далее она постепенно растет до 2050 об/мин. До нагрузки 400 Вт блок работает тихо, до 650 Вт шум находится ниже среднего, а более 650 Вт – на среднем уровне.

Весьма активная работа вентилятора положительно повлияла на нагрев внутренних компонентов. Даже после 20-минутной 800-ваттной нагрузки главный трансформатор прогрелся всего до 73°C, а все остальные узлы — до 44-51°C.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности ASUS TUF Gaming 850W Gold не создает дополнительных шумов в виде раздражающего писка дросселей или характерного жужжания трансформатора. Учитывая пассивное охлаждение при небольших нагрузках, это очень важный фактор.

OverLOAD

Тест на перегрузку мы проводили до отметки 1020 Вт, что равняется +20% к номиналу. Значения напряжений при этом и дальше оставались в норме.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный процессор AMD Ryzen 9 3900XT без разгона. В качестве видеоускорителей мы использовали Palit GeForce RTX 3090 GamingPro OC и Palit GeForce RTX 2080 GamingPro OC. TDP первого превышает 350 Вт, второго – 215 Вт.

Материнская плата	GIGABYTE B550 AORUS PRO (Socket AM4)
Процессор	AMD Ryzen 9 3900XT (Socket AM4, 12/24 х 3,8 ГГц, TDP 105 Вт)
Кулер	Noctua NH-U12A
Оперативная память	2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Видеокарти	Palit GeForce RTX 3090 GamingPro OC Palit GeForce RTX 2080 GamingPro OC (x4 PCIe 3.0)
SSD	Patriot P210, 2 ТБ
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64. В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Даже две мощные видеокарты в сочетании с производительным 24-поточным процессором не нагружают блок питания полностью. К тому же напряжения на всех трех линиях продемонстрировали отличную стабильность, со сравнительно небольшим превышением их номинального уровня и совершенно без просадок.

В реальности такого 850-ватника вполне хватит для сборки с использованием топовых процессоров и видеокарты, даже если речь идет о Core i9 и RTX 4090/RX 7900 XTX. А если комплектующие менее требовательны, то даже будет возможность поиграть с их разгоном.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, блок питания ASUS TUF Gaming 850W Gold порадует своего владельца очень низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (3 Вт).

Итоги

Даже без надписей определить производителя ASUS TUF Gaming 850W Gold будет несложно. Способствует этому характерные дизайнерские особенности корпуса, использование 135-мм вентилятора с соединенной в кольцо крыльчаткой и модульные кабели, собранные из отдельных круглых проводников.

Внутри, также ка в более дорогой серии ASUS ROG STRIX Gold, имеем высокоэффективную полумостовую схему. Она и обеспечивает КПД до 92%. Впрочем, по сравнению с моделями из "Республики геймеров", здесь есть некоторая экономия на конденсаторах - смесь японских и тайваньских вместо чисто японских. Да и работа вентилятора сконфигурирована более агрессивно, с акцентом на эффективность. Поэтому при нагрузках более 650 Вт акустический комфорт несколько страдает.

Весомым аргументом "за" в пользу данного устройства является поддержка стандарта ATX 3.0, и, как следствие, наличие коннектора питания PCIe 5.0 (12VHPWR). А он позволит запитать самые современные видеокарты от NVIDIA без каких-либо дополнительных переходников. В то же время одновременно с ним можно будет использовать только один 6+2-контактный PCIe.

К тому же ASUS TUF Gaming 850W Gold предлагает аналогичные 10 лет гарантии, что и "золотые" ROG-решения. При этом он на $15 или около ₴500 дешевле модели линейки ASUS ROG STRIX Gold аналогичной мощности.

Достоинства:

• хороший уровень КПД (свыше 92%, 80 PLUS Gold);
• большая нагрузочная способность линии +12В – до 70,8 А (850 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• хороший запас по мощности (свыше +20% к номиналу);
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• использование входных японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе двойного шарикового подшипника;
• полностью пассивное охлаждение при нагрузке до 200 Вт;
• очень низкий нагрев внутренних узлов;
• наличие трех 6+2-контактных разъемов PCIe и одного PCIe 5.0 (12VHPWR);
• 10 лет гарантии.

Особенности:

• средний уровень шума вентилятора при нагрузке свыше 650 Вт;
• одновременно возможно использование или трех 6+2-контактных разъемов PCIe или одного PCIe 5.0 и одного 6+2-контактного PCIe;
• элементная база содержит как японские, так и более доступные тайваньские конденсаторы среднего качества.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
