Обзор и тестирование блока питания Corsair SF450
24-08-2016

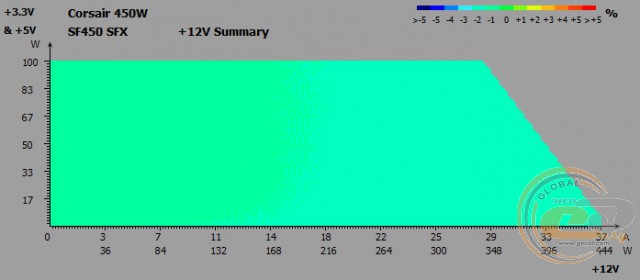

Кросс-нагрузочные характеристики
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

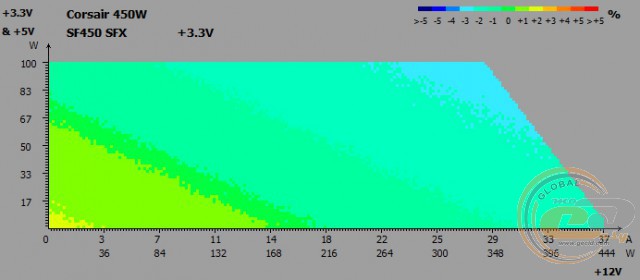

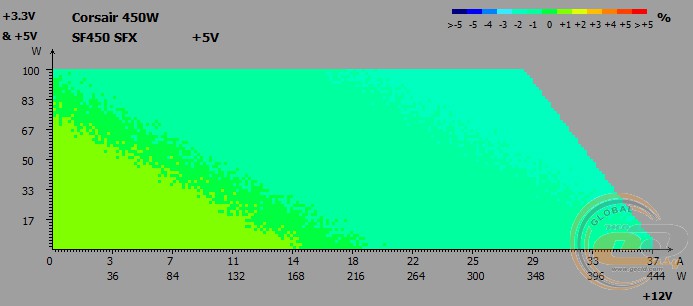

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:
- линия +3,3В: от -2% до +1%;
- линия +5В: от -2% до +1%;
- линия +12В: от -2% до -1%.
Узел стабилизации напряжения питания отлично справился со своей задачей: на всех линиях оно колебалось в гораздо более узком диапазоне, чем того требует стандарт ATX12V.

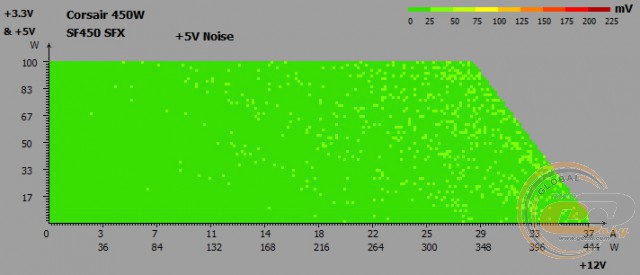

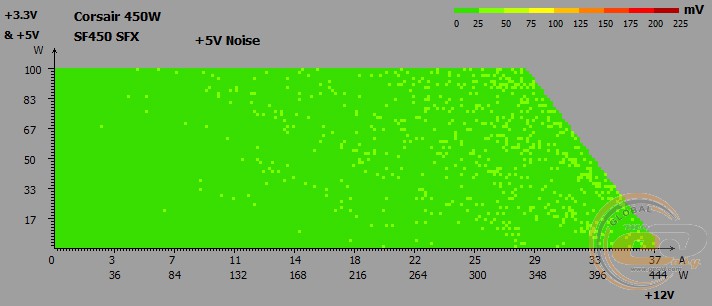

Шумы и пульсации во всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.

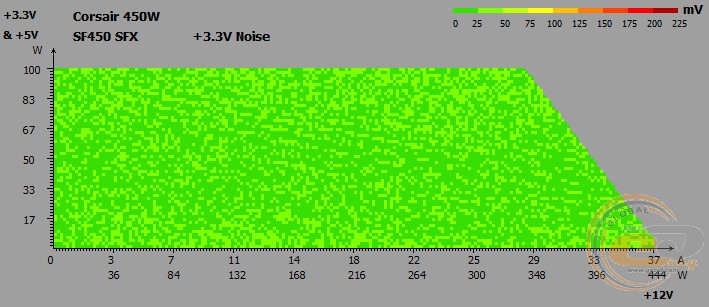

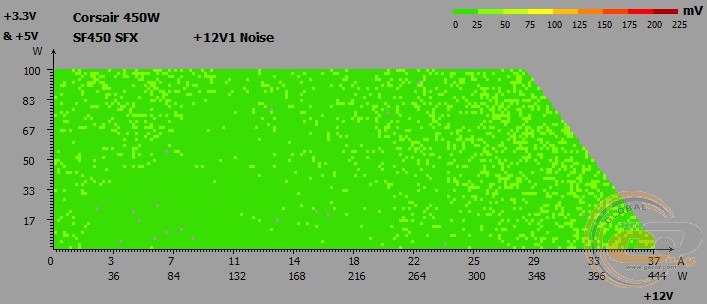

Очень хорошие результаты были зафиксированы и во время измерения пульсаций на выходах блока питания. На всех трех линиях размах амплитуды (peak-to-peak) не превышал 50 мВ, что является отличным показателем, особенно если говорить о самом востребованном канале +12В.
Дежурная линия питания +5VSB

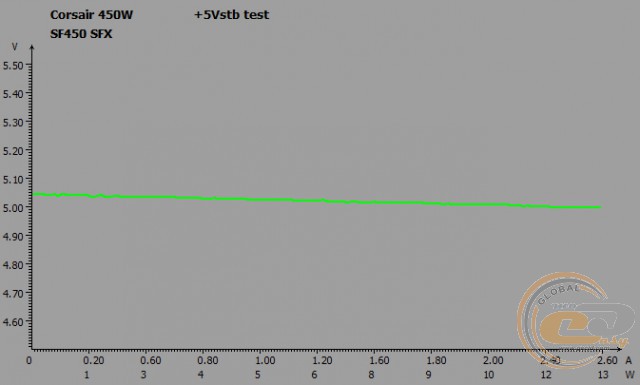

Состояние дежурной линии питания Corsair SF450 не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется от 5,05 до 5 В.
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
50 |
70 |
100 |
150 |
175 |
230 |
275 |
320 |
360 |
400 |
450 |
Нагрузка*, % |
11 |
16 |
22 |
33 |
39 |
51 |
61 |
71 |
80 |
89 |
100 |
PFC |
0,78 |
0,89 |
0,89 |
0,93 |
0,95 |
0,96 |
0,96 |
0,97 |
0,97 |
0,97 |
0,98 |
Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC блока питания отлично справляется со своей задачей. Уже при потребляемой мощности в 150 Вт коэффициент PFC преодолел отметку 0,9 (одним из условий получения сертификата 80 PLUS Gold является «PFC ≥ 90% при 50%-ой нагрузке»), максимальное же значение (0,98) было зафиксировано при нагрузке 450 Вт.
КПД
Тест реальной эффективности при разной потребляемой мощности подтвердил соответствие модели Corsair SF450 стандарту 80 PLUS Gold для напряжения 230 В: при нагрузках 20%, 50% и 100% КПД блока питания превышал 88%, 92% и 88% соответственно. Отметим, что даже при малом значении потребляемой мощности (45 Вт, 10% от номинальной) этот показатель все равно находился на сравнительно высоком уровне − более 80%.
Система охлаждения и температурный режим

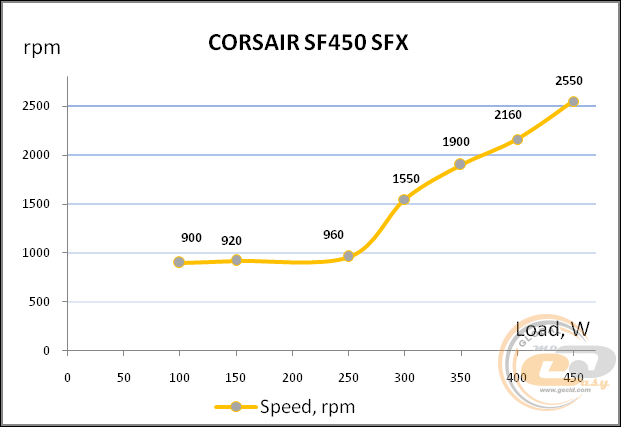

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
При невысокой нагрузке система охлаждения блока питания Corsair SF450 работает в полностью пассивном режиме. В нашем случае вентилятор стартовал с отметки 100 Вт, и вплоть до 250 Вт он работает очень тихо. В пределах 250 – 350 Вт уровень шума несколько повышается, но все равно остается довольно тихим. Свыше нагрузки 350 Вт звук от блока питания становится чуть более различимым, однако по-прежнему не вызывает никакого дискомфорта. По субъективным оценкам его можно охарактеризовать как ниже среднего.

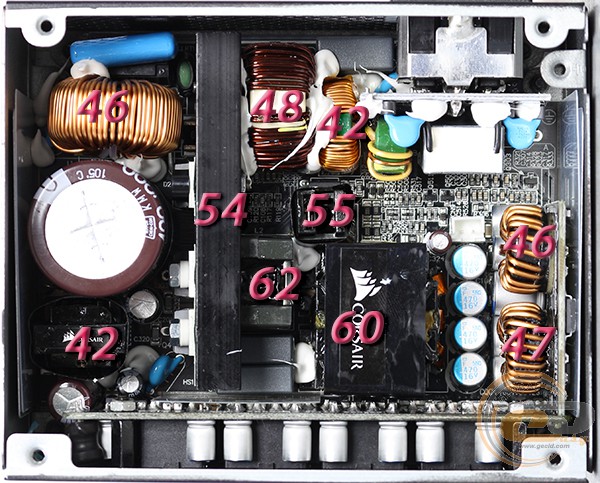

Эффективность системы охлаждения также оказалась на высоте. Так, при столь плотной компоновке и невысоком уровне шума, мощности вентилятора вполне достаточно для надлежащего охлаждения внутренних элементов. Благодаря этому температура всех основных узлов во время эксперимента не выходила за рамки допустимых норм и была очень далека от критических значений.
Посторонние шумы во время работы блока питания
Как показала практика, на всем диапазоне номинальной мощности Corsair SF450 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.
OverLOAD
Нагрузку на тестируемую модель мы увеличивали до 560 Вт, что равняется приросту +24% к номинальной мощности. Дальше (на отметке 570 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц. В качестве видеоускорителя мы использовали видеокарту ZOTAC GeForce GTX 550 Ti AMP! Edition. Целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом ведет себя блок питания на практике.
Материнская плата |
ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express) |
Процессор |
Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц при напряжении 1,3 В |
Кулер |
Thermalright TRUE Spirit 120M |
Оперативная память |
4 x 4096 MБ DDR3-1333 Transcend PC3-10600 |
Видеокарта |
ZOTAC GeForce GTX 550 Ti AMP! Edition |
Жесткий диск |
WD Caviar Blue 1 ТБ (WD10EALX) |
Корпус |
Spire SwordFin SP9007B с двумя 120-мм вентиляторами |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
|
Corsair SF450 |
Seasonic SSP-450RT |
CHIEFTEC FORCE CPS-400S |
|||
Режим |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
+12В |
||||||
Idle |
12,05 |
+0,4 |
12,33 |
+2,8 |
12,33 |
+2,8 |
Burn |
12,09 |
+0,8 |
12,35 |
+2,9 |
12,05 |
+0,4 |
+5В |
||||||
Idle |
5,06 |
+1,2 |
5,11 |
+2,2 |
5,05 |
+1,0 |
Burn |
5,06 |
+1,2 |
5,14 |
+2,8 |
5,19 |
+3,8 |
+3,3В |
||||||
Idle |
3,35 |
+1,5 |
3,43 |
+3,9 |
3,39 |
+2,7 |
Burn |
3,35 |
+1,5 |
3,45 |
+4,5 |
3,38 |
+2,4 |
|
Входное энергопотребление, Вт |
|||||
Idle |
112 |
108 |
113 |
|||
Burn |
459 |
443 |
472 |
Блок питания Corsair SF450 без проблем справился с предложенной конфигурацией, продемонстрировав отличные результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Ни на одной из линий не было зафиксировано никаких проблем.
Энергопотребление в спящем режиме и в выключенном состоянии компьютера
Блоки питания |
Энергопотребление в режиме, Вт |
|
Sleep |
Power Off |
|
Corsair SF450 |
7 |
3 |
Seasonic SSP-450RT |
8 |
3 |
CHIEFTEC FORCE CPS-400S |
8 |
3 |
Энергопотребление устройства в выключенном состоянии компьютера и в спящем режиме соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.
Выводы

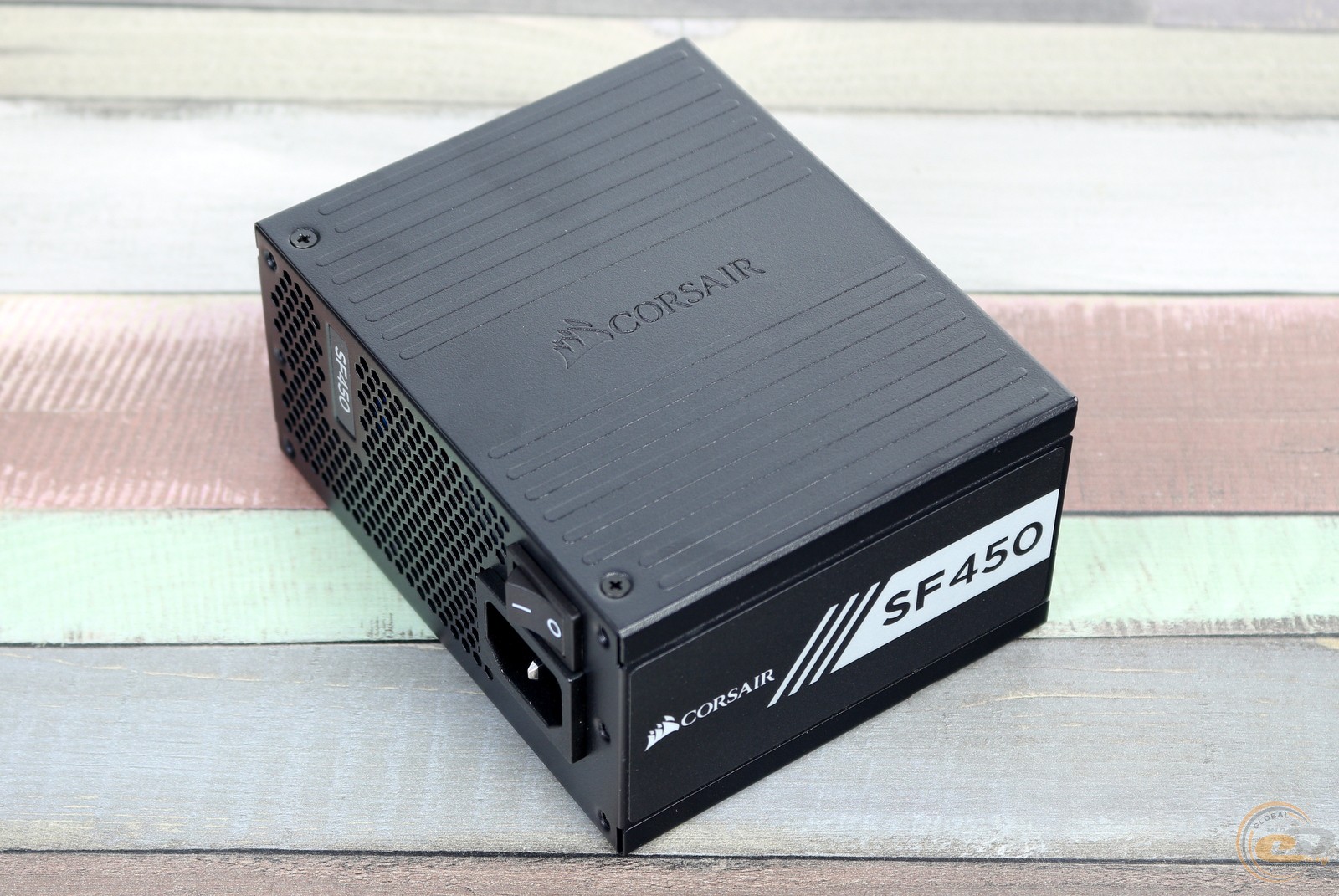

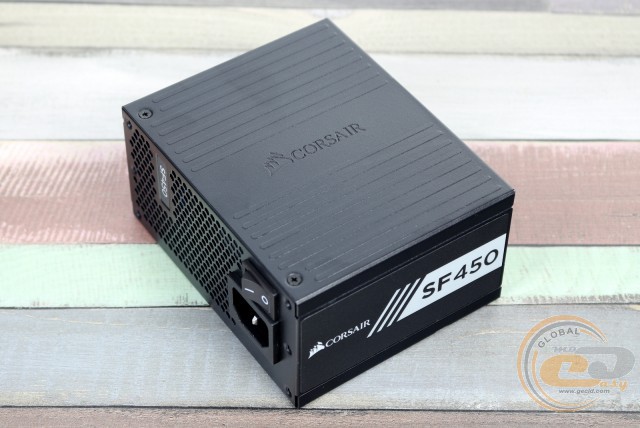

Блок питания Corsair SF450 представляет собой отличный пример реализации весьма мощного устройства в компактном корпусе, ограниченном стандартом SFX (100 х 125 х 63 мм). При этом производитель решился на применение полностью модульной системы кабелей, что, с одной стороны, значительно облегчит сборку компактной системы, но с другой − потребует части внутреннего пространства самого источника. К счастью, это не стало преградой для инженеров компании Corsair, и блок питания получил все необходимые узлы. Более того, в их состав вошли только высококачественные компоненты, например, японские конденсаторы из высокотемпературных серий.
Не удивительно, что сочетание качественной элементной базы и современной схемотехники (резонансная схема главного преобразователя и синхронный выпрямитель с DC-DC-преобразователями в низковольтной части) позволило получить на выходе отличные показатели. Даже при значительной перегрузке (24%) блок питания хорошо справился с поставленной задачей, так как напряжения не покидали допустимые границы. Функционируя на номинальной мощности, источник питания не потревожит вас излишним шумом, а при небольшой нагрузке вы вполне можете рассчитывать на пассивную его работу.
В целом блок питания Corsair SF450 оставил только приятные впечатления, но не обошлось и без нюанса. Как это часто бывает, речь идет о цене: за границей герой данного обзора стоит порядка $90, но мы пока можем рассчитывать на заметно более высокий ценник в районе $130-140.
Достоинства:
- высокий КПД на всем диапазоне (соответствие стандарту 80 PLUS Gold);
- хороший запас по мощности (до +24%);
- современная схемотехника и качественная элементная база;
- наличие выделенного канала +12В с нагрузочной способностью до 37,5 А;
- хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В под большой нагрузкой;
- раздельная система стабилизации питания;
- возможность работы в широком диапазоне сетевого напряжения;
- низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
- полностью модульная система кабелей;
- провода сделаны в виде гибких плоских шлейфов, что значительно облегчает их укладку;
- наличие пары 6+2-контактных разъемов PCIe;
- очень эффективная система охлаждения;
- возможность работы в пассивном режиме при небольших нагрузках;
- тихая работа вентилятора на всем рабочем диапазоне;
- активный метод компенсации реактивной мощности;
- наличие всех видов защит, в том числе и от перегрева;
- гарантия 7 лет.
Недостатки:
- высокая стоимость.
Автор: Олесь Пахолок
Выражаем благодарность компании Corsair за предоставленный для тестирования блок питания.
Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, WD и ZOTAC за предоставленное для тестового стенда оборудование.
