Обзор корпуса CHIEFTEC Pro mini (AZ-01B-OP): когда тишина в приоритете

Корпуса в диапазоне до $50 или ₴2100 пользуются большой популярностью, особенно когда речь заходит о сравнительно недорогих сборках с максимальным акцентом на процессоре и видеокарте. И хотя многие такие устройства образца 2025-го имеют глухие прозрачные панели, есть и исключения из этого правила.

Так в корпусе CHIEFTEC Pro mini (AZ-01B-OP) решили оставить классический подход с парой металлических боковых панелей. А это, в свою очередь, позволило установить на них звукоизоляцию, встречающуюся в данном ценовом сегменте ой как нечасто. Кроме того, этот корпус получил еще и другие не характерные для бюджетных устройств особенности, о которых (и не только) мы расскажем далее.

Спецификация

Упаковка и комплект поставки

Вес коробки вместе с корпусом составляет 6 кг. По бокам предусмотрены ручки для транспортировки, тогда как внутри присутствуют поролоновые защитные вставки и антистатический пакет.

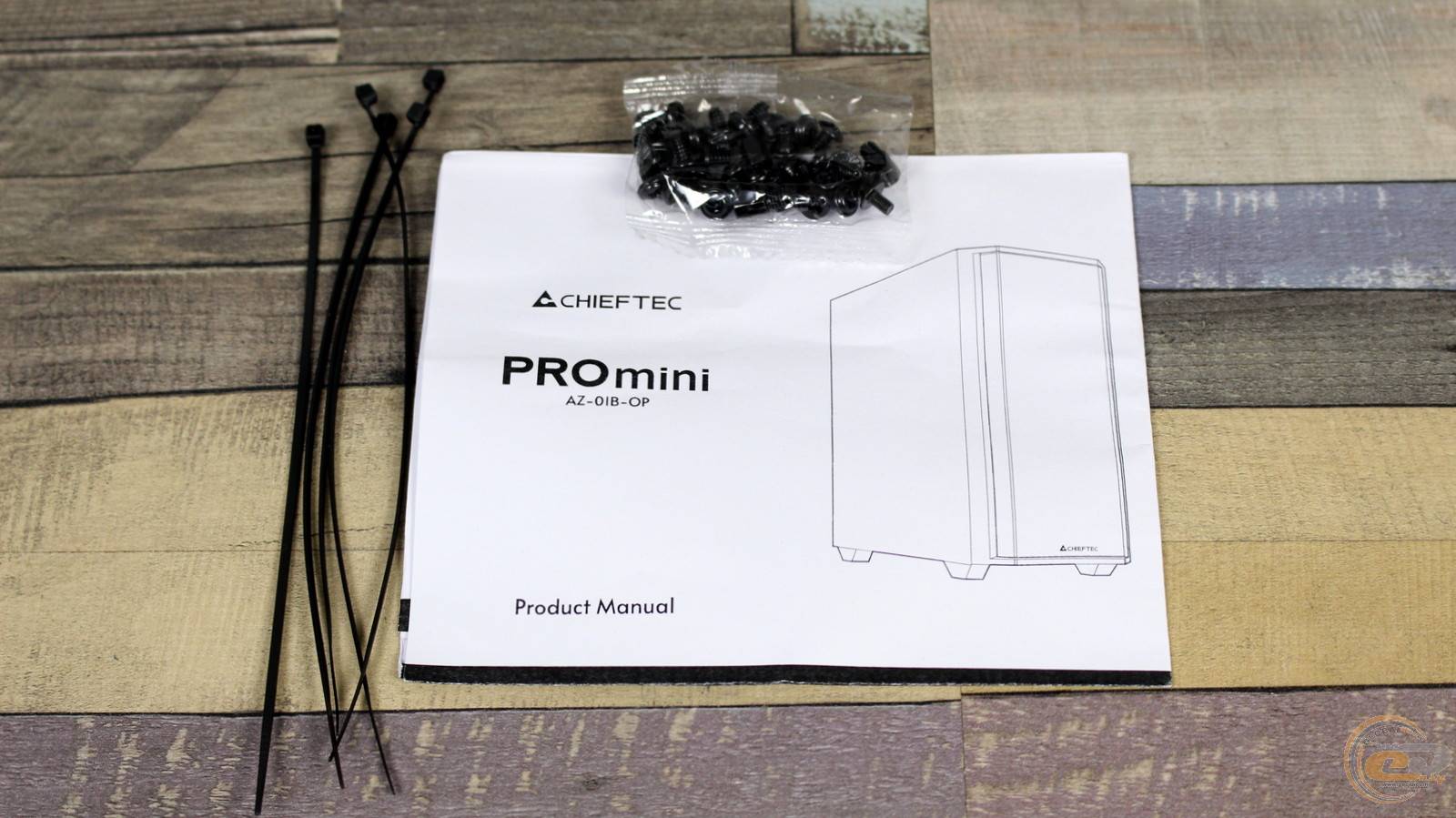

Комплект поставки включает набор винтов, стяжек и инструкцию пользователя.

Внешний вид

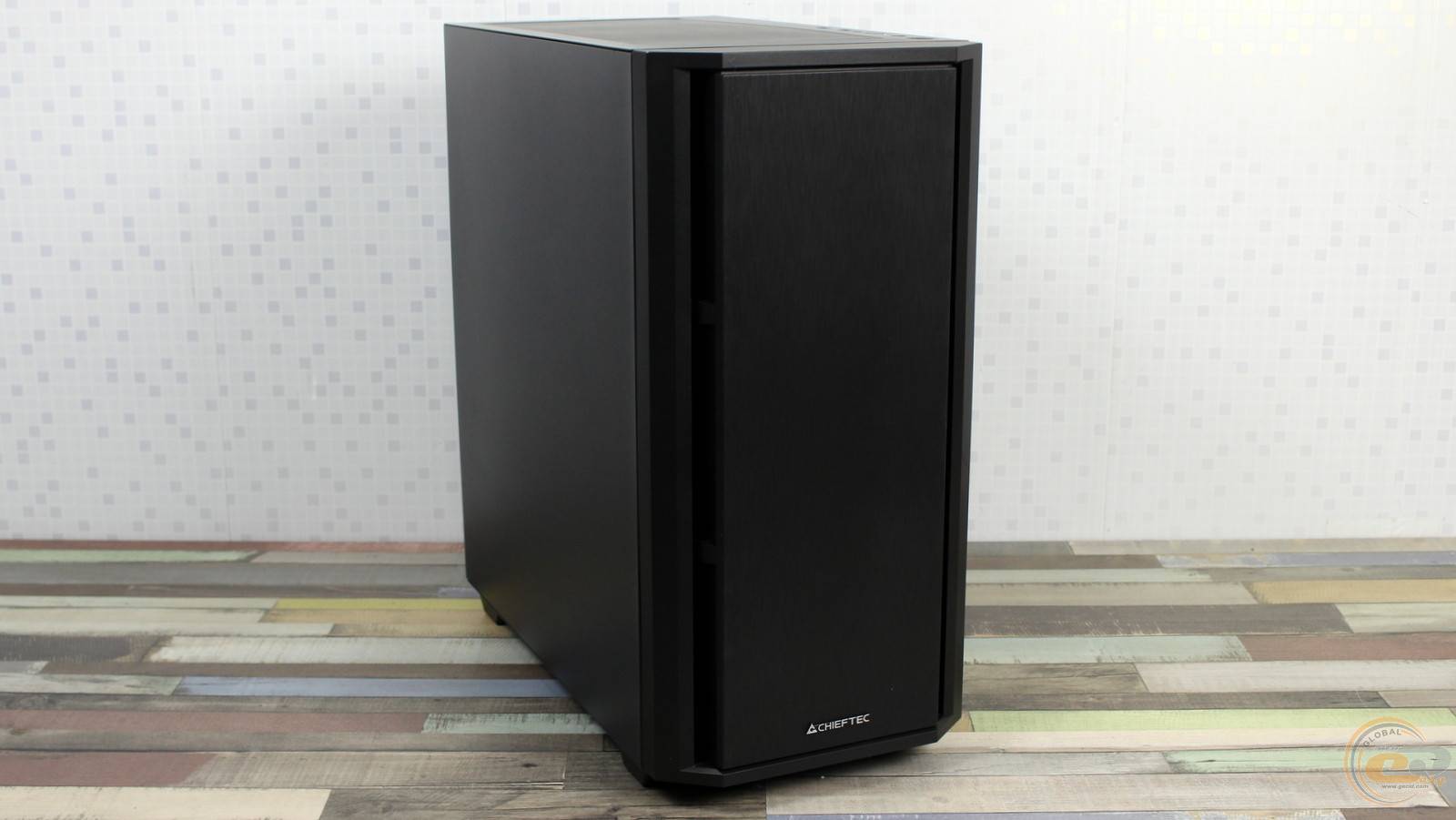

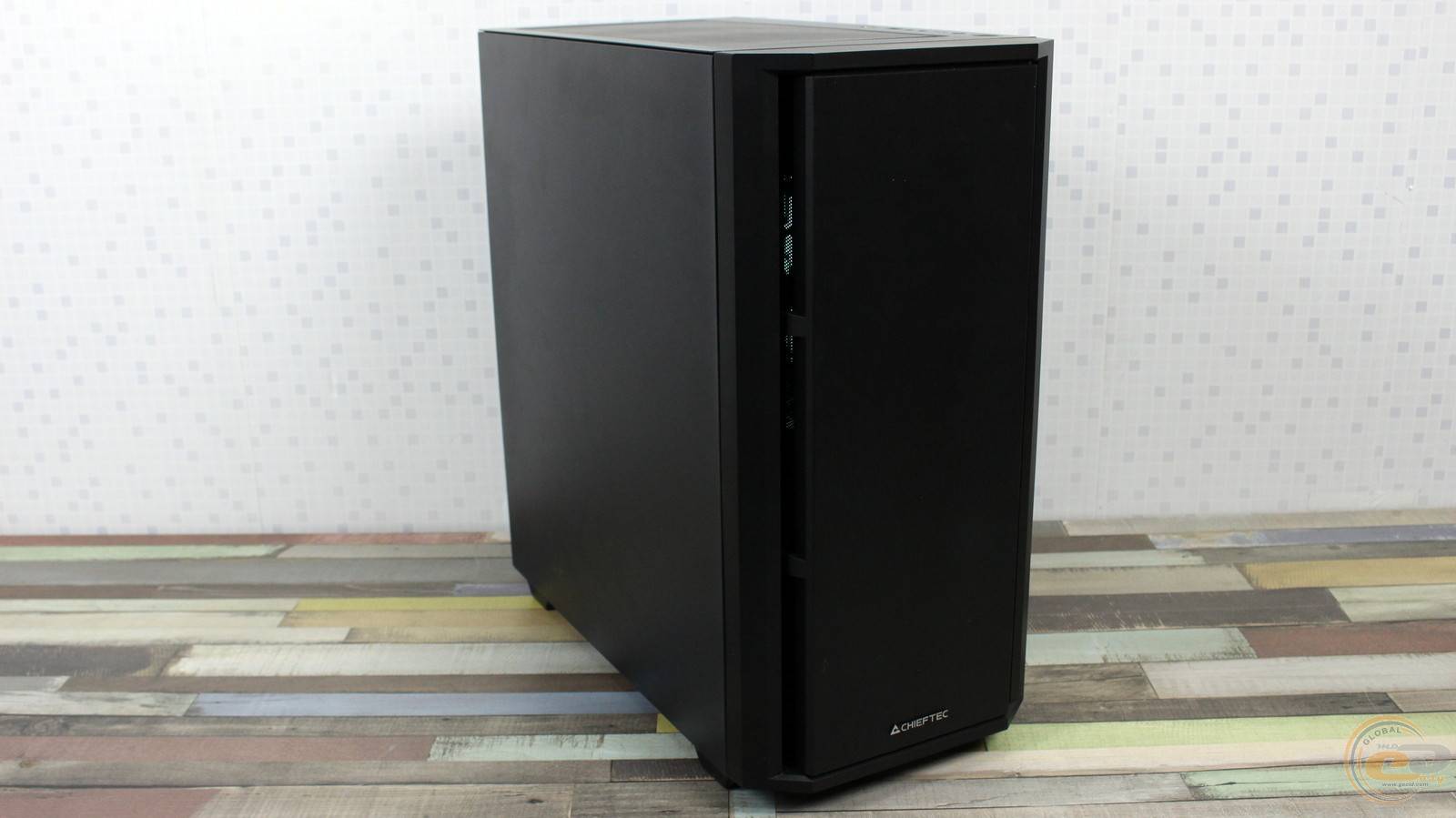

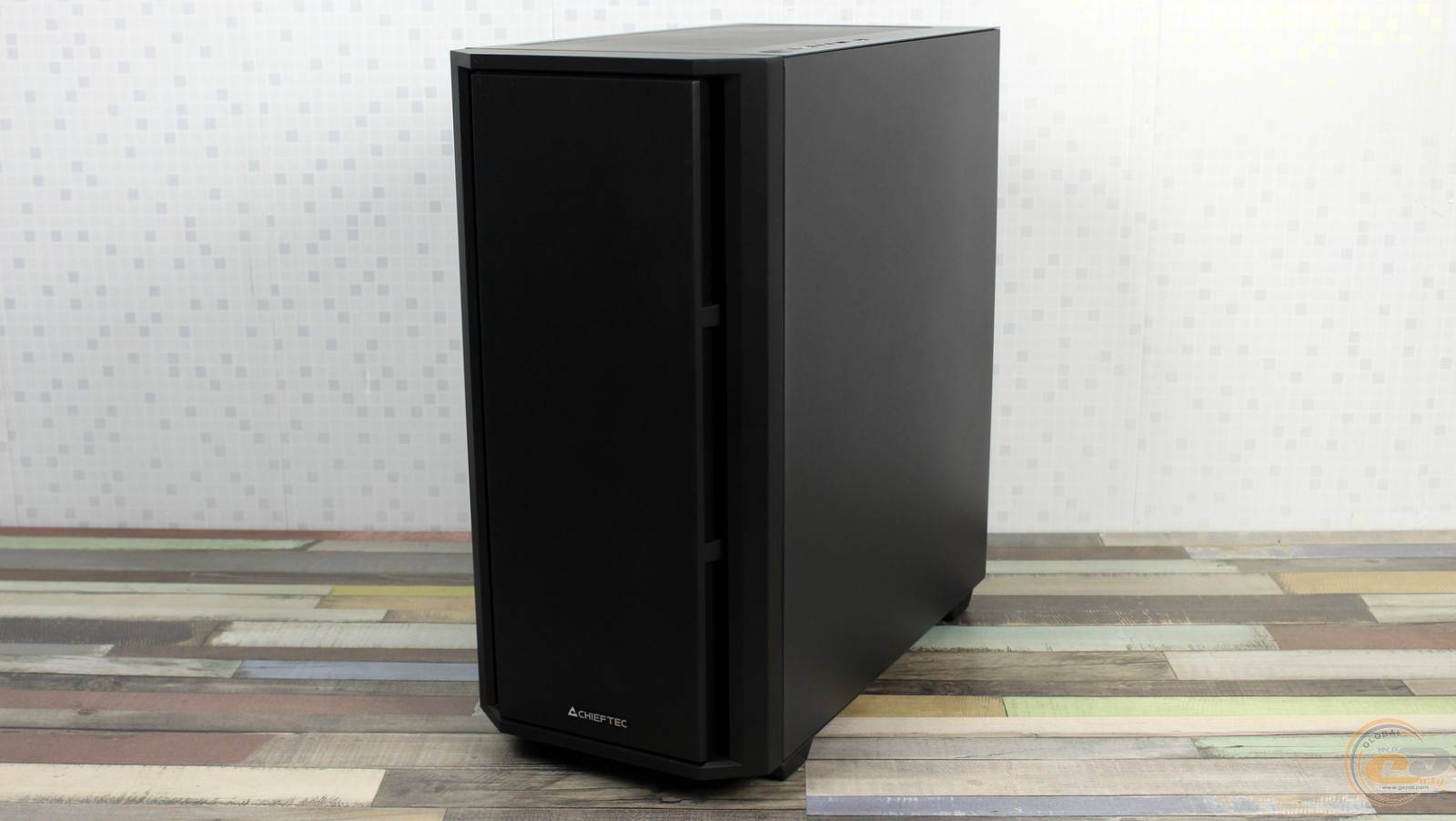

Благодаря стараниям дизайнеров, а именно, декорации фронтальной панели под шлифованный металл, CHIEFTEC AZ-01B-OP получил элегантный вид, который многим будет по душе. Еще одной изюминкой здесь является блестящий логотип производителя. Да и продолговатые вырезы гармонично вписываются в этот образ.

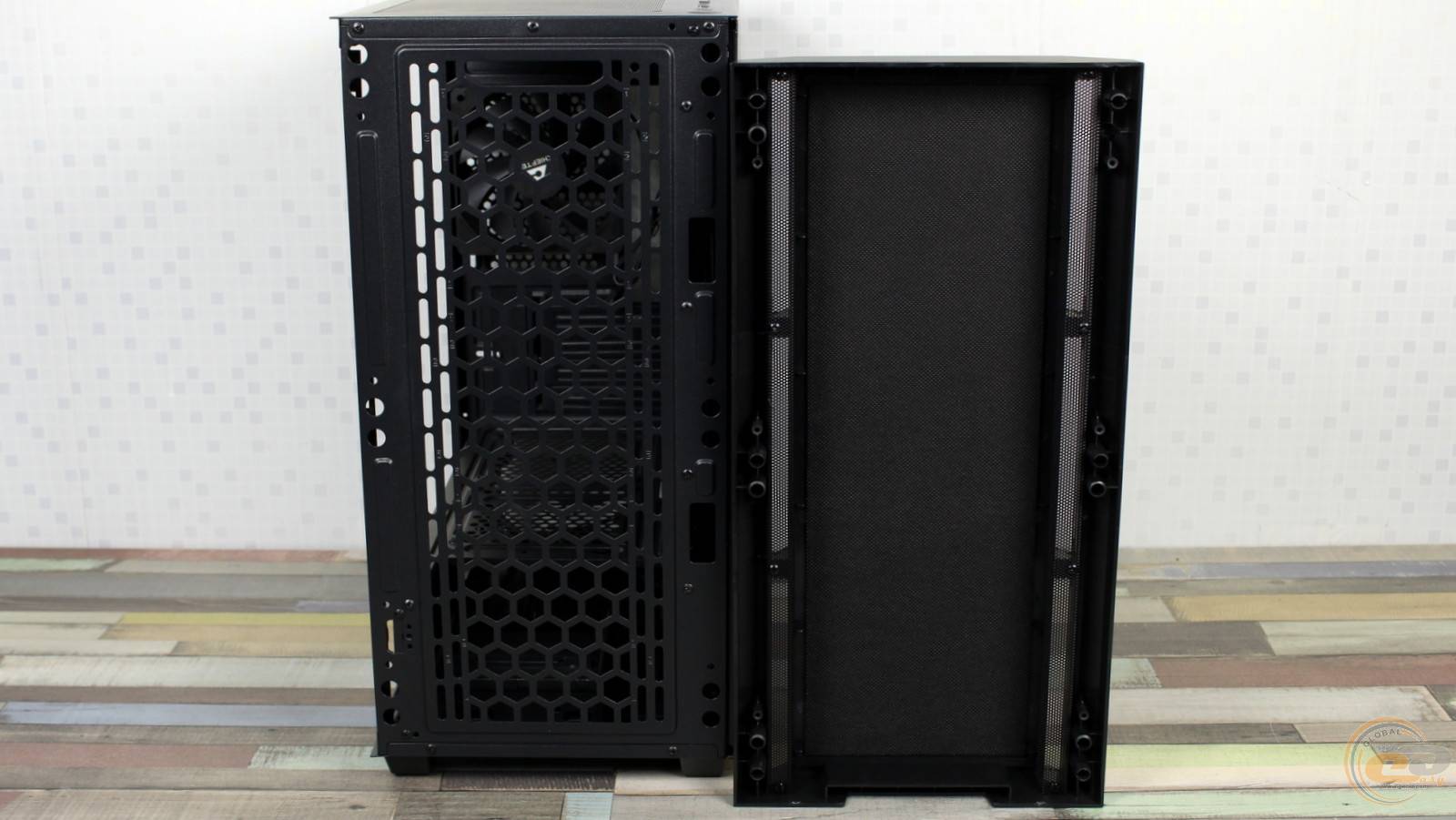

За ними скрывается мелкая металлическая сеточка, через которую будет происходить захват прохладного воздуха фронтальными вентиляторами или СЖО. В первом случае здесь поместятся три 120-мм пропеллера, а во втором – достаточно габаритная водянка с 240-, 280- или 360-мм радиатором. Вдобавок за пластиковой панель. присутствует шумопоглощающий материал.

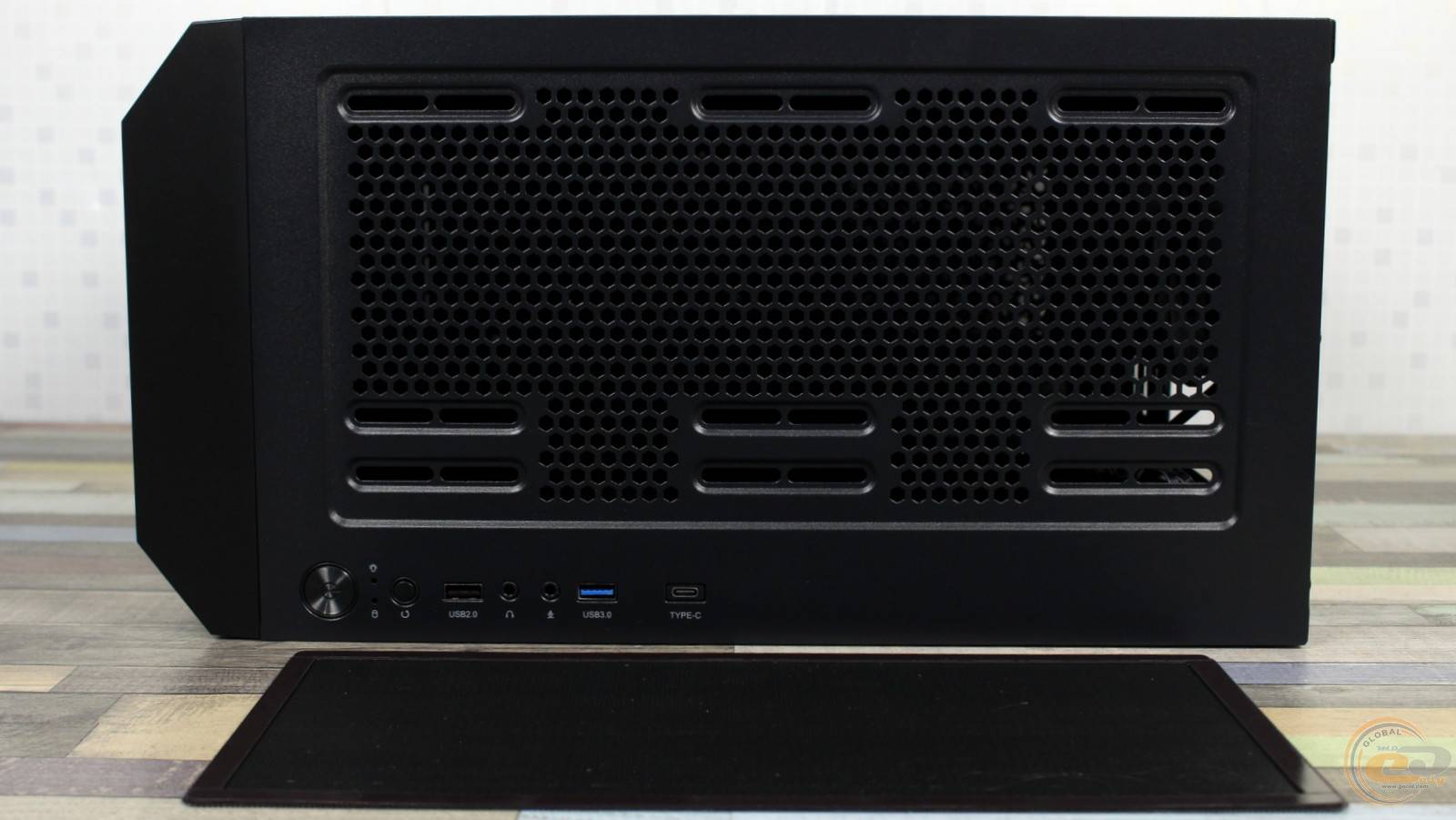

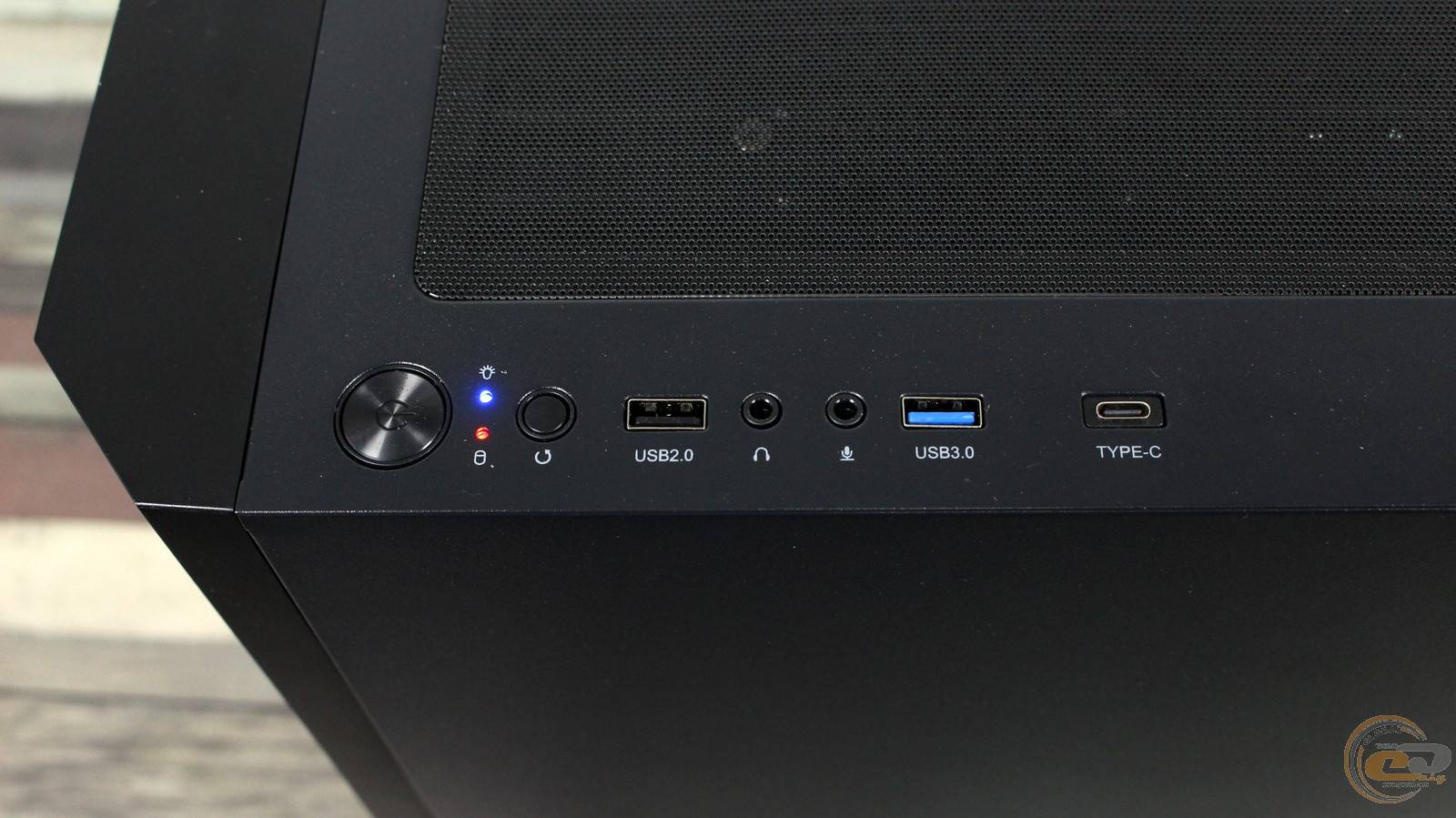

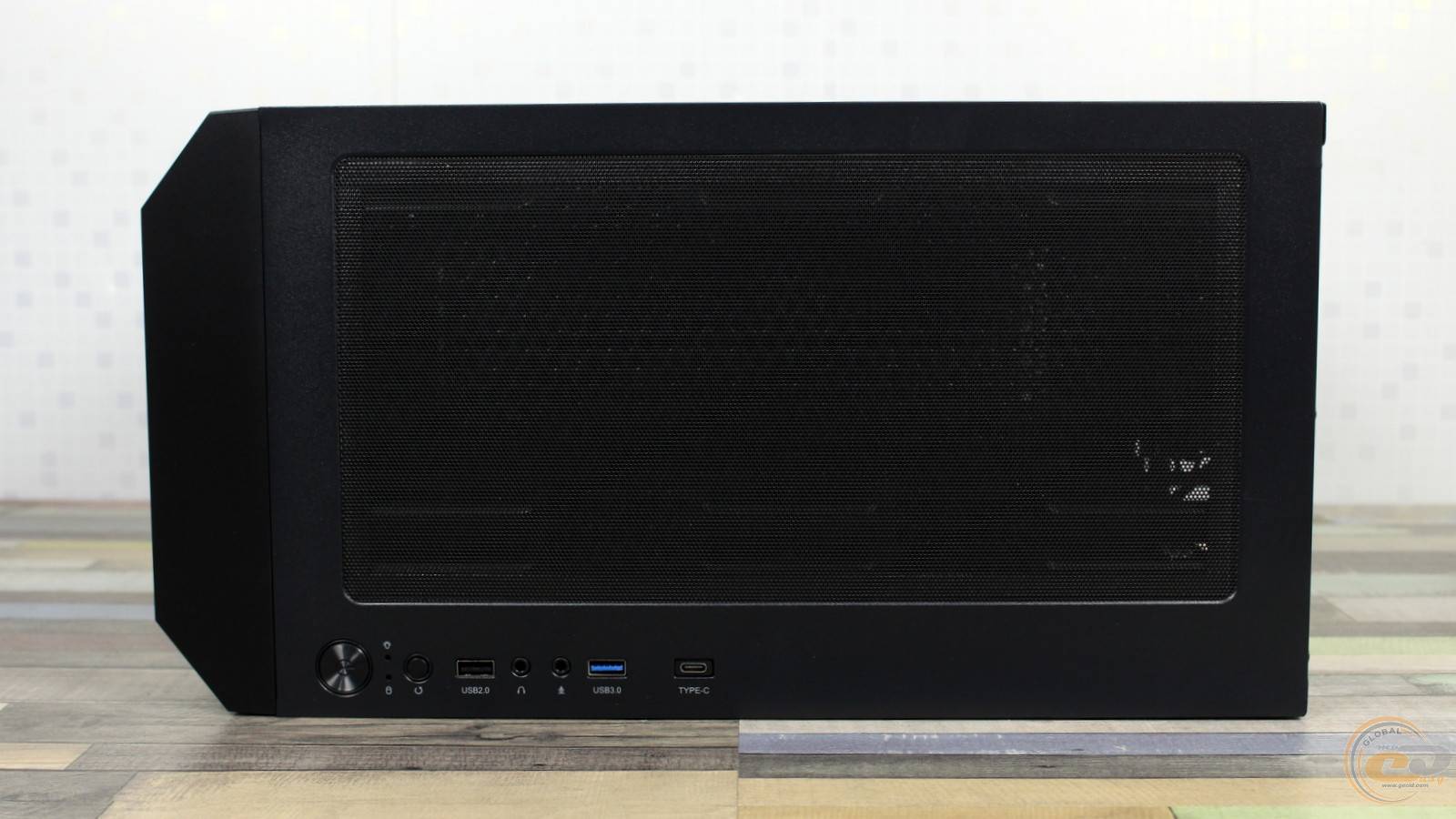

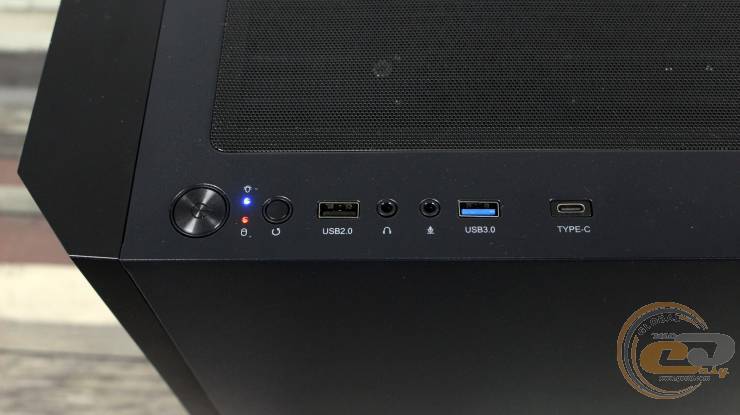

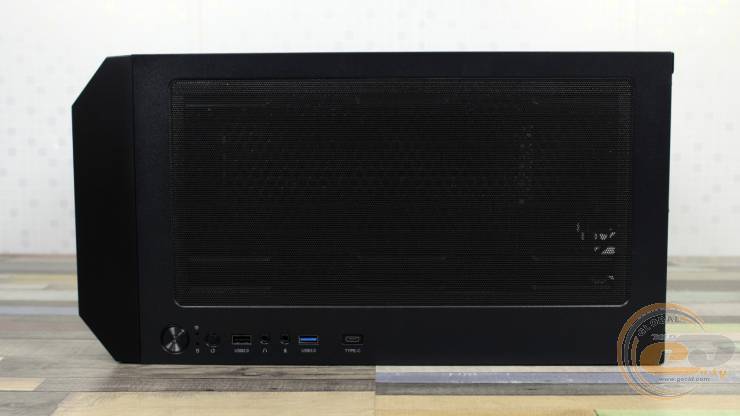

Вдоль правого края верхней панели разместился богатый и разнообразный набор элементов. Речь идет об: портах USB 2.0 и 3.0, современном Type-C, паре аудиоразъемах, кнопках включения и перезагрузки, а также индикаторе питания и активности накопителя.

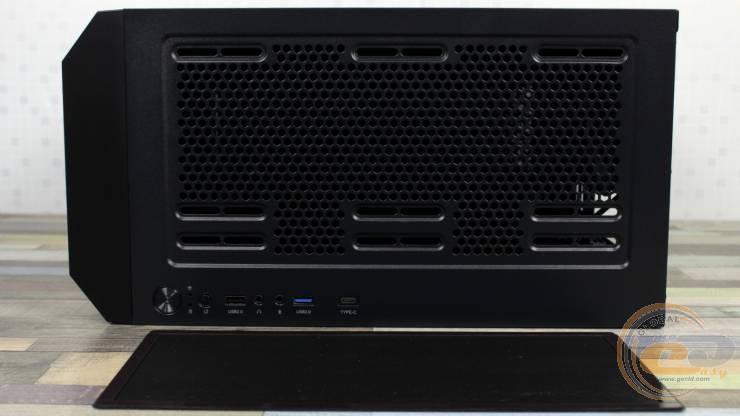

Рядом присутствует магнитная сетка-фильтр,

а под ней предусмотрено место для пары 120- или 140-мм пропеллеров или радиатора СЖО длиной 240 или 280 мм.

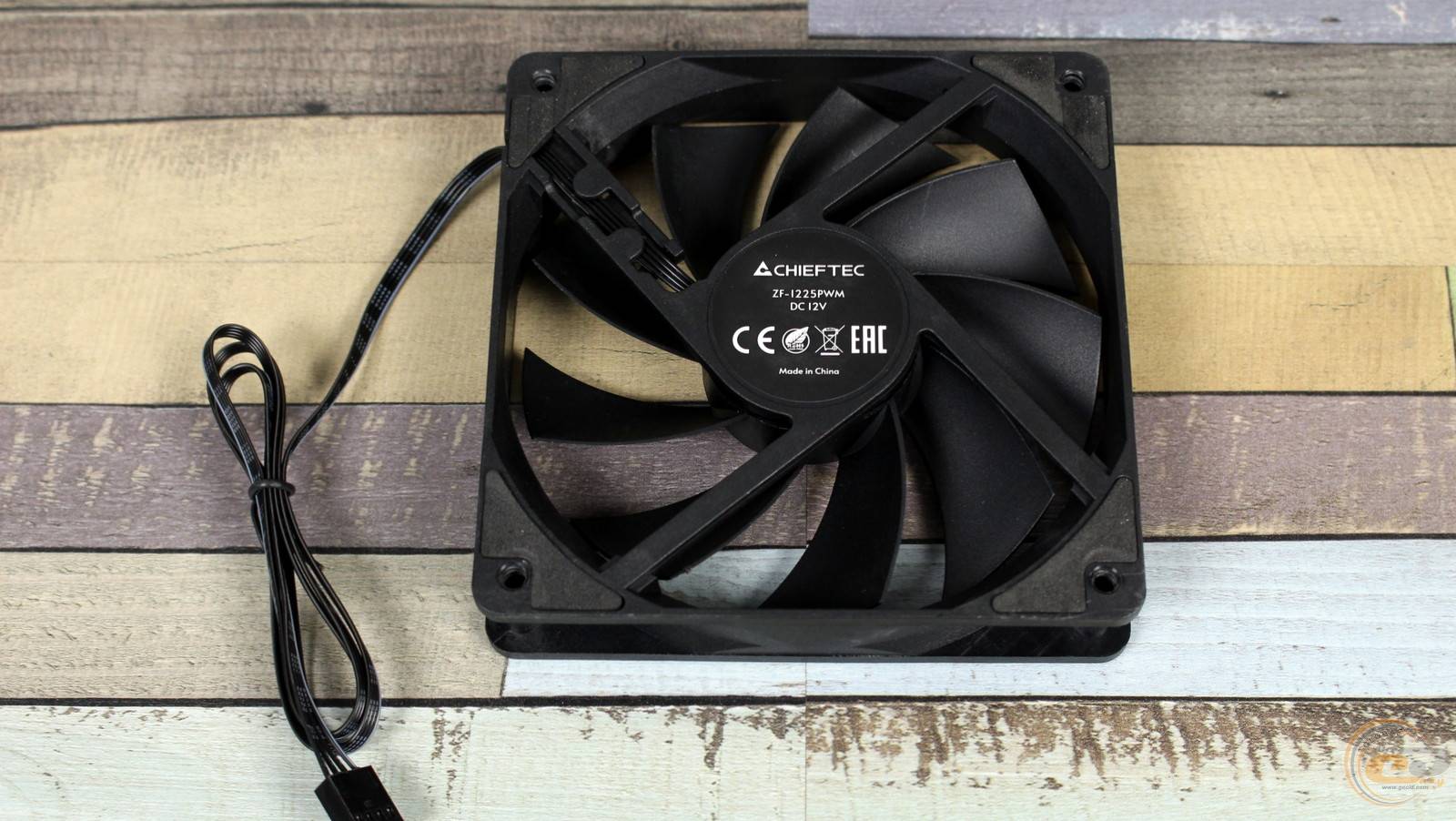

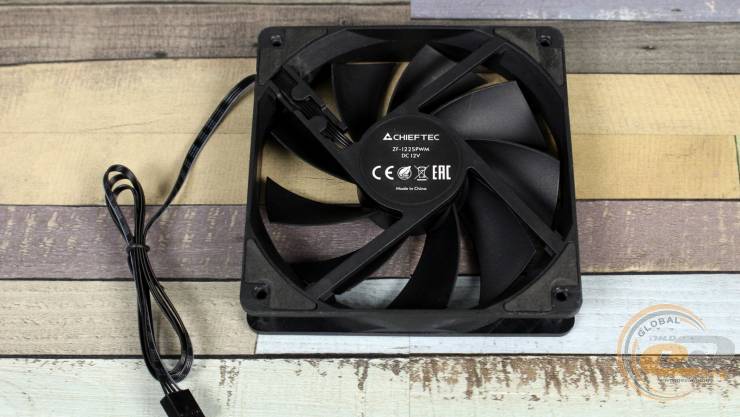

Под этой панелью также присутствует соответсвующее место. Ниже расположен единственный предварительно установленный 120-мм вентилятор CHIEFTEC ZF-1225PWM с ШИМ-регулировкой и 63-см кабелем.

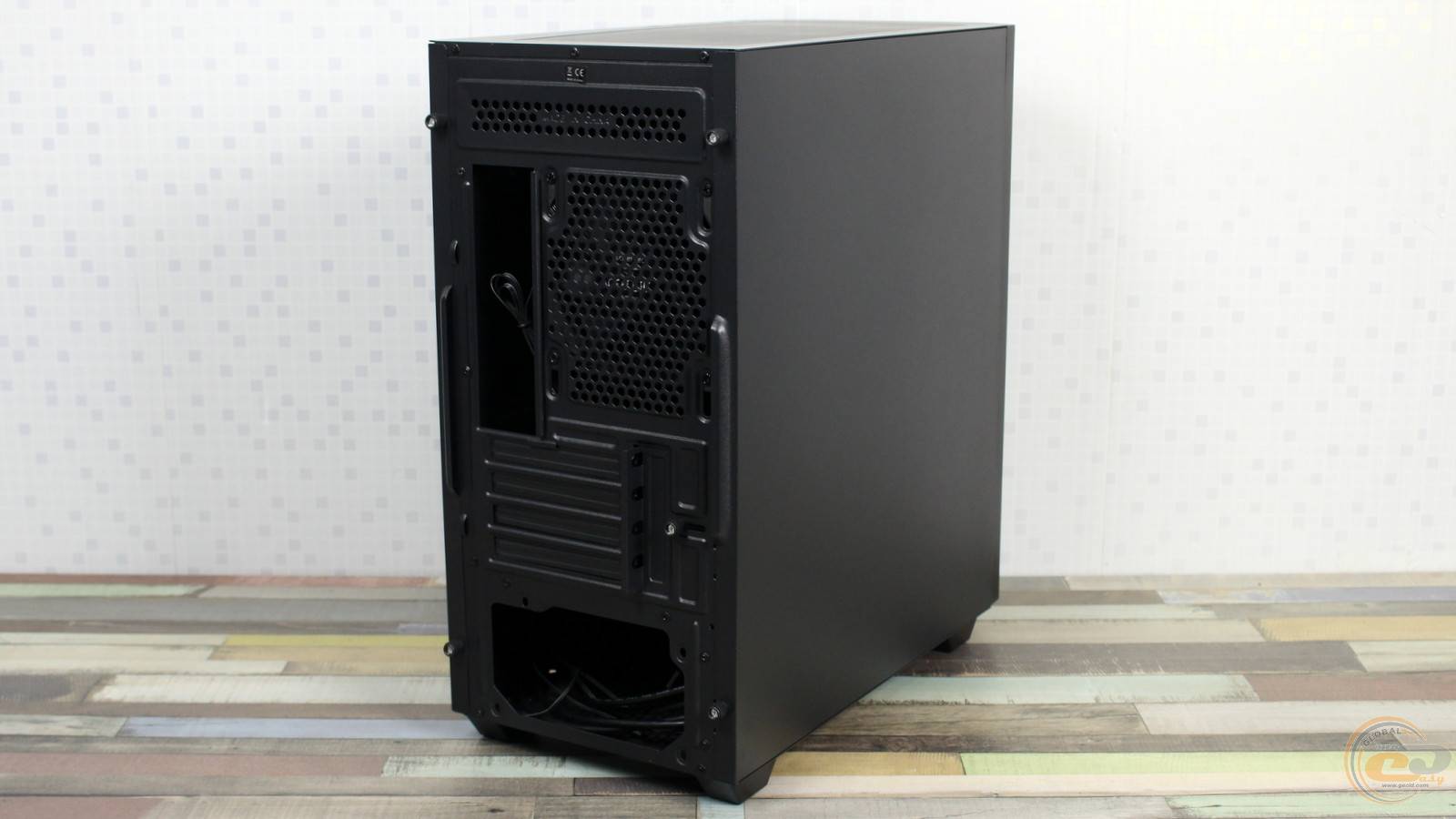

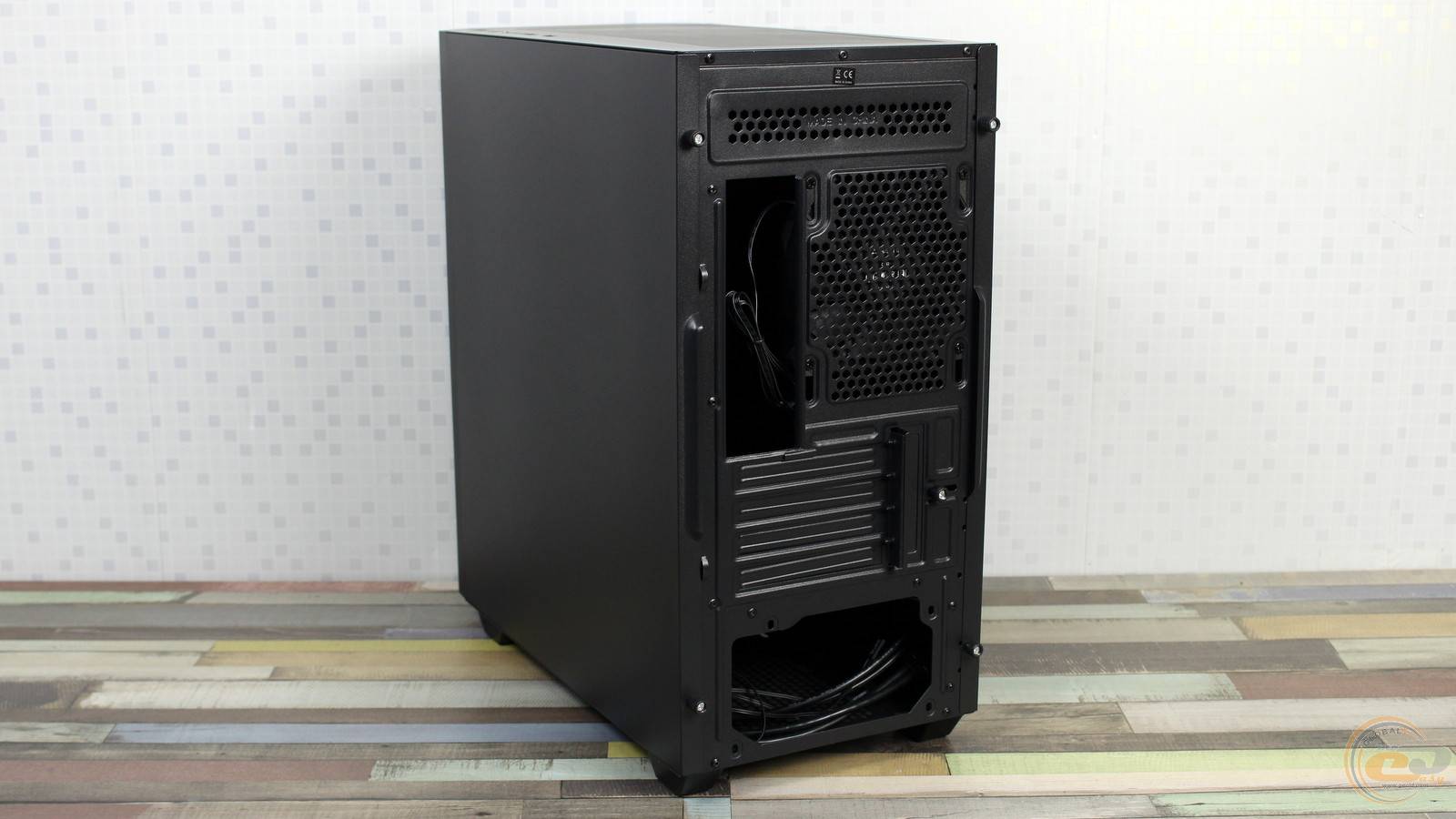

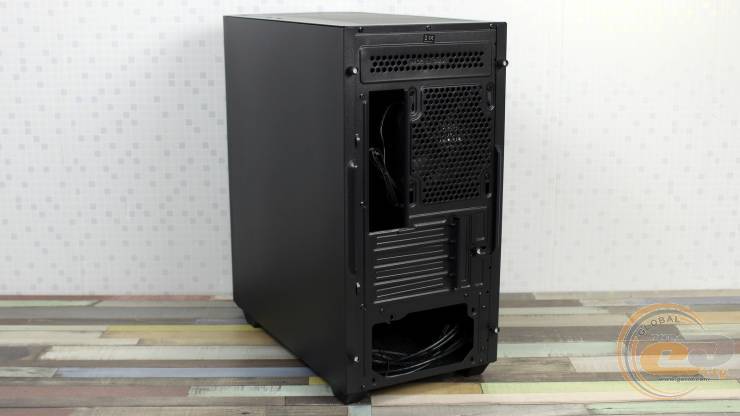

В наличии четыре слота расширения с общей пластиной-фиксатором, а в самом низу есть место для блока питания.

Также в тыльной части предусмотрены фигурные винты для фиксации боковин. В целом такая компоновка достаточно привычная для современного Mini Tower-корпуса.

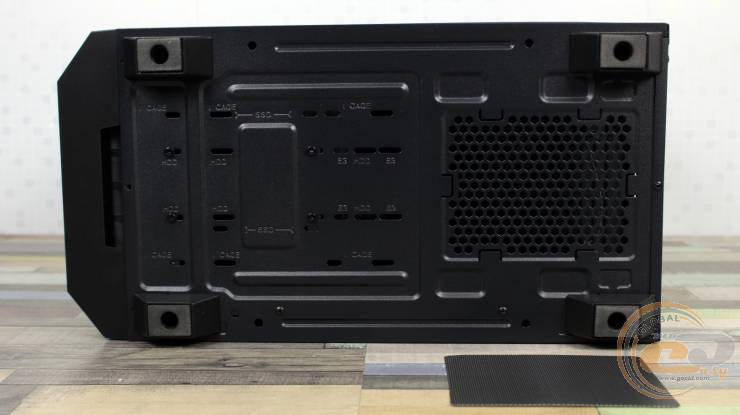

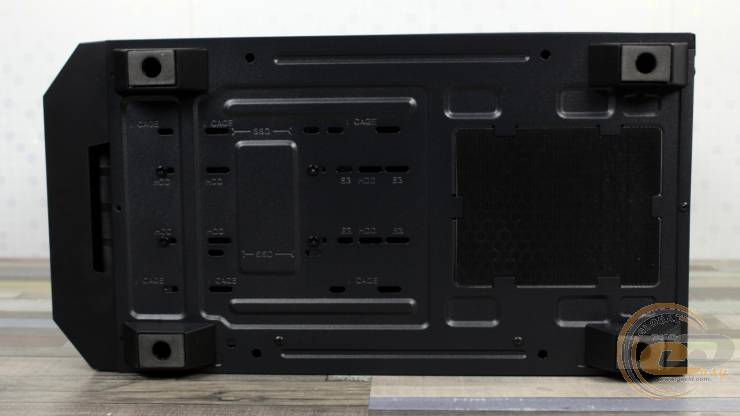

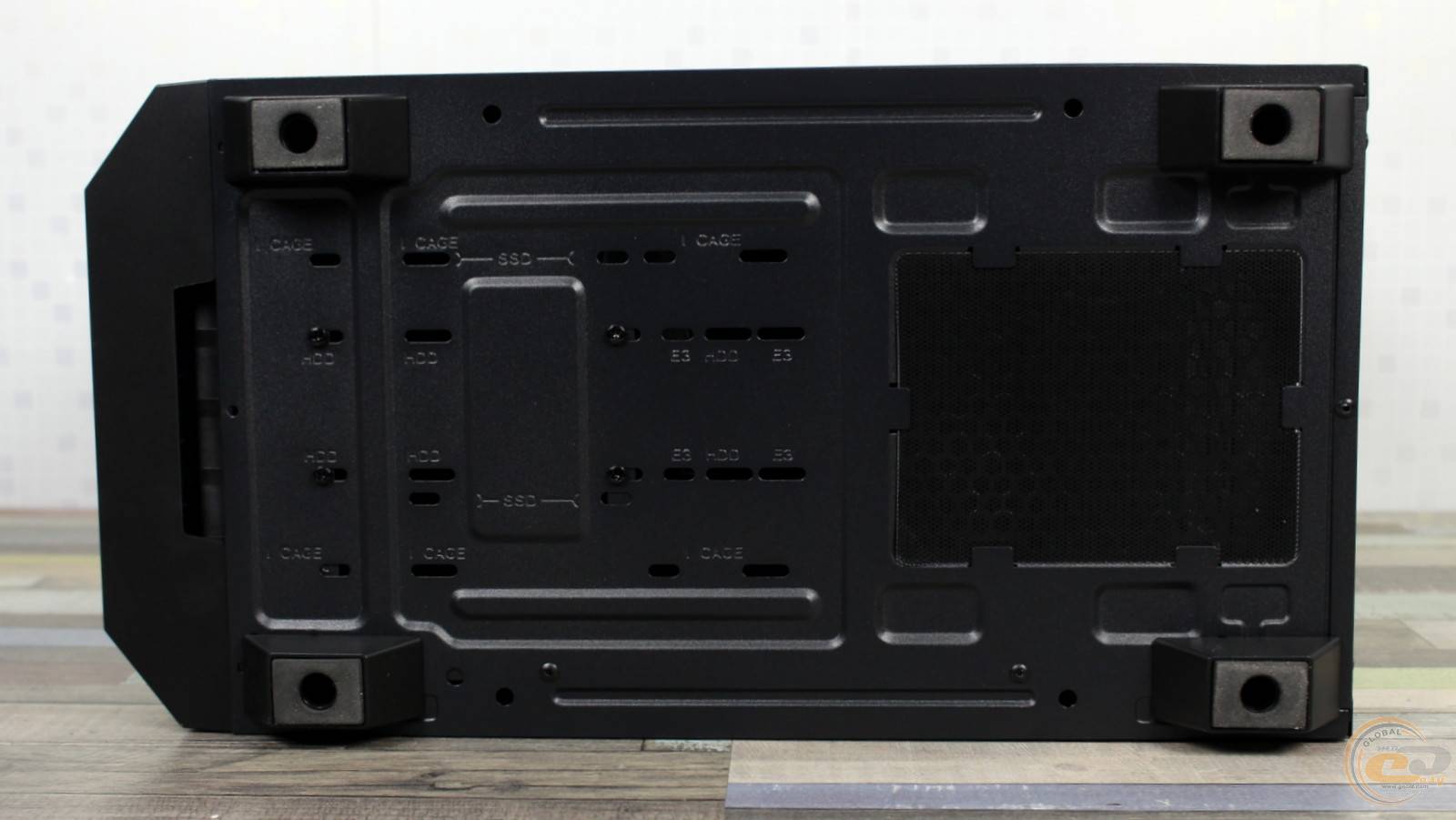

На нижней панели CHIEFTEC AZ-01B-OP расположены четыре пластиковые ножки высотой 23 мм с мягкими накладками. Ряд отверстий ближе к передней панели свидетельствует о возможности установки корзины для накопителей в разных пазах в зависимости от длины блока питания и фронтального охлаждения.

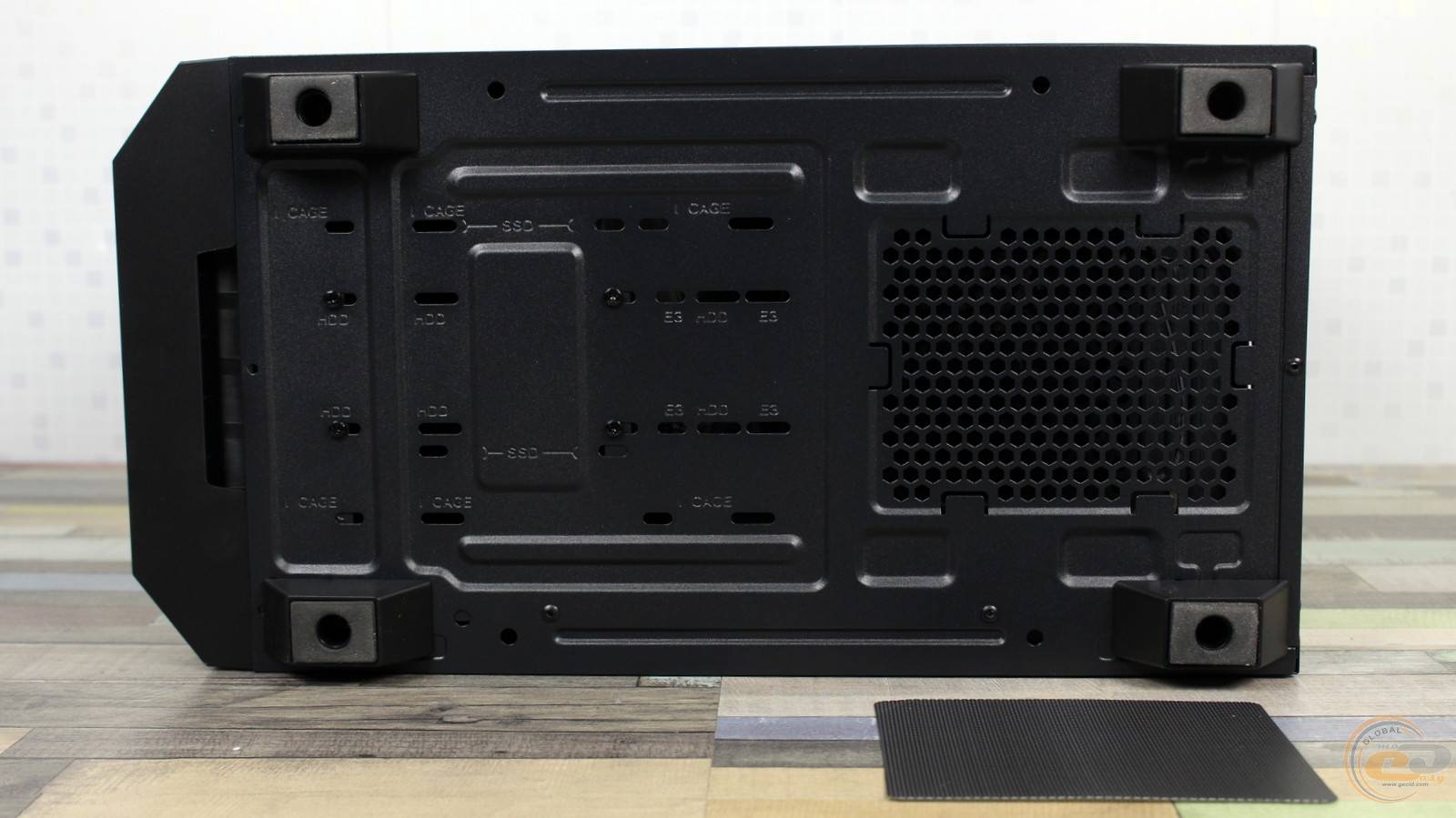

Сквозь небольшую перфорацию размерами 90х120 мм прохладный воздух попадает в блок питания. На его пути стоит сеточка-фильтр, которая легко снимается для очистки.

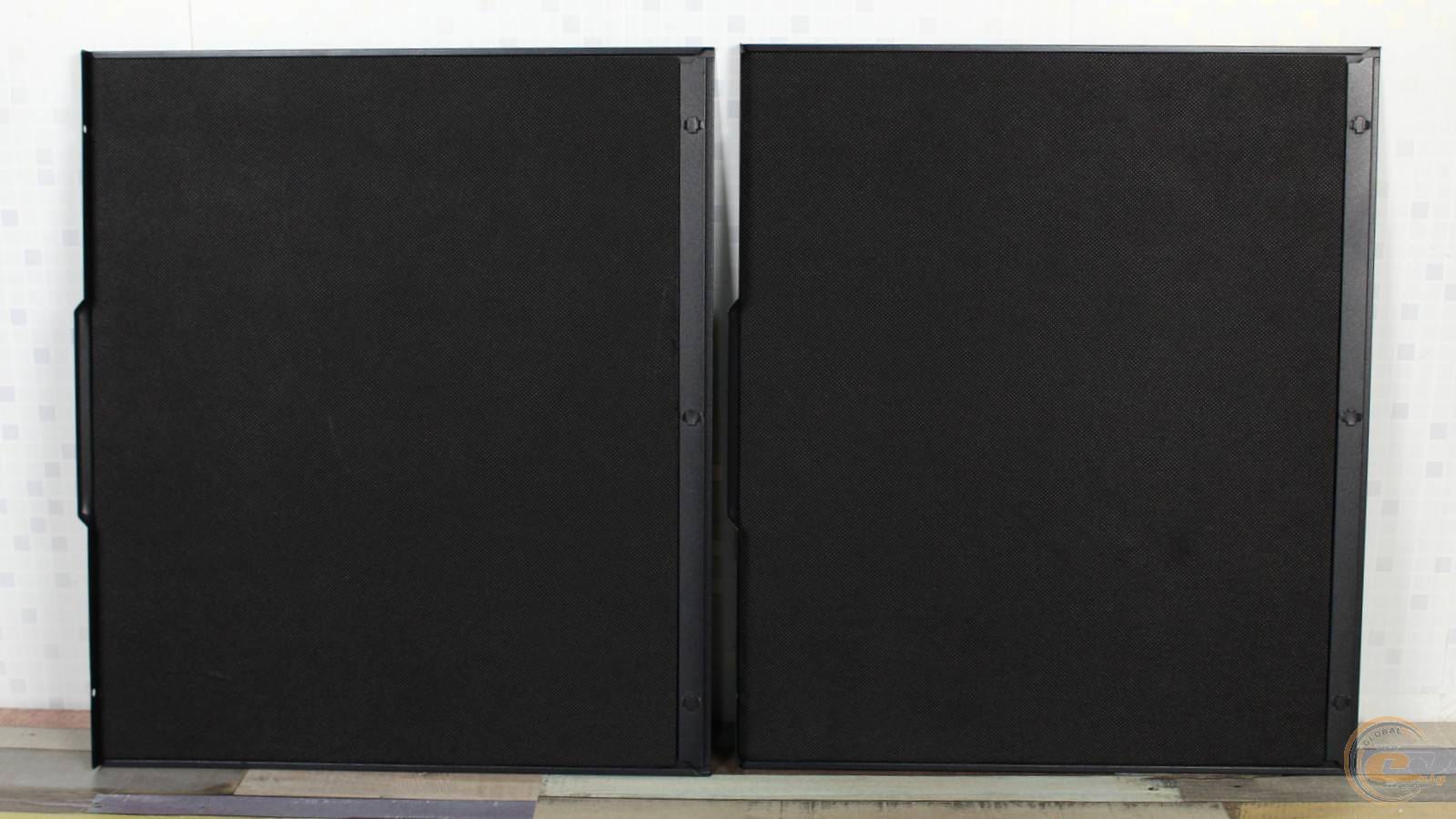

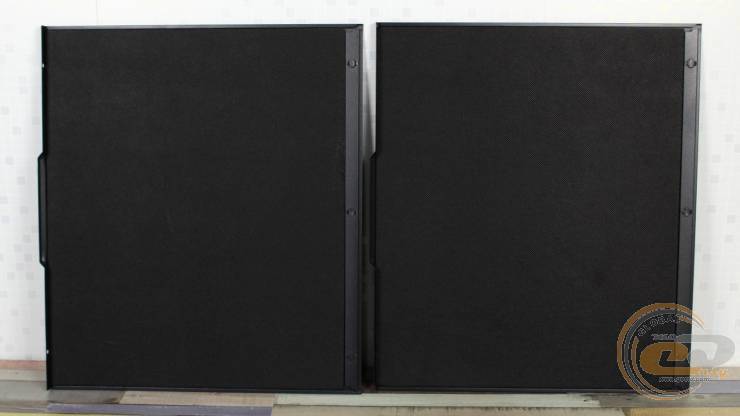

Как и остальные части корпуса, обе боковые панели изготовлены из стали небольшой толщины — около 0,5 мм. Зато эти элементы, вдобавок к передней панели, также оборудованы шумоизоляцией по всей их площади.

Внутреннее оборудование

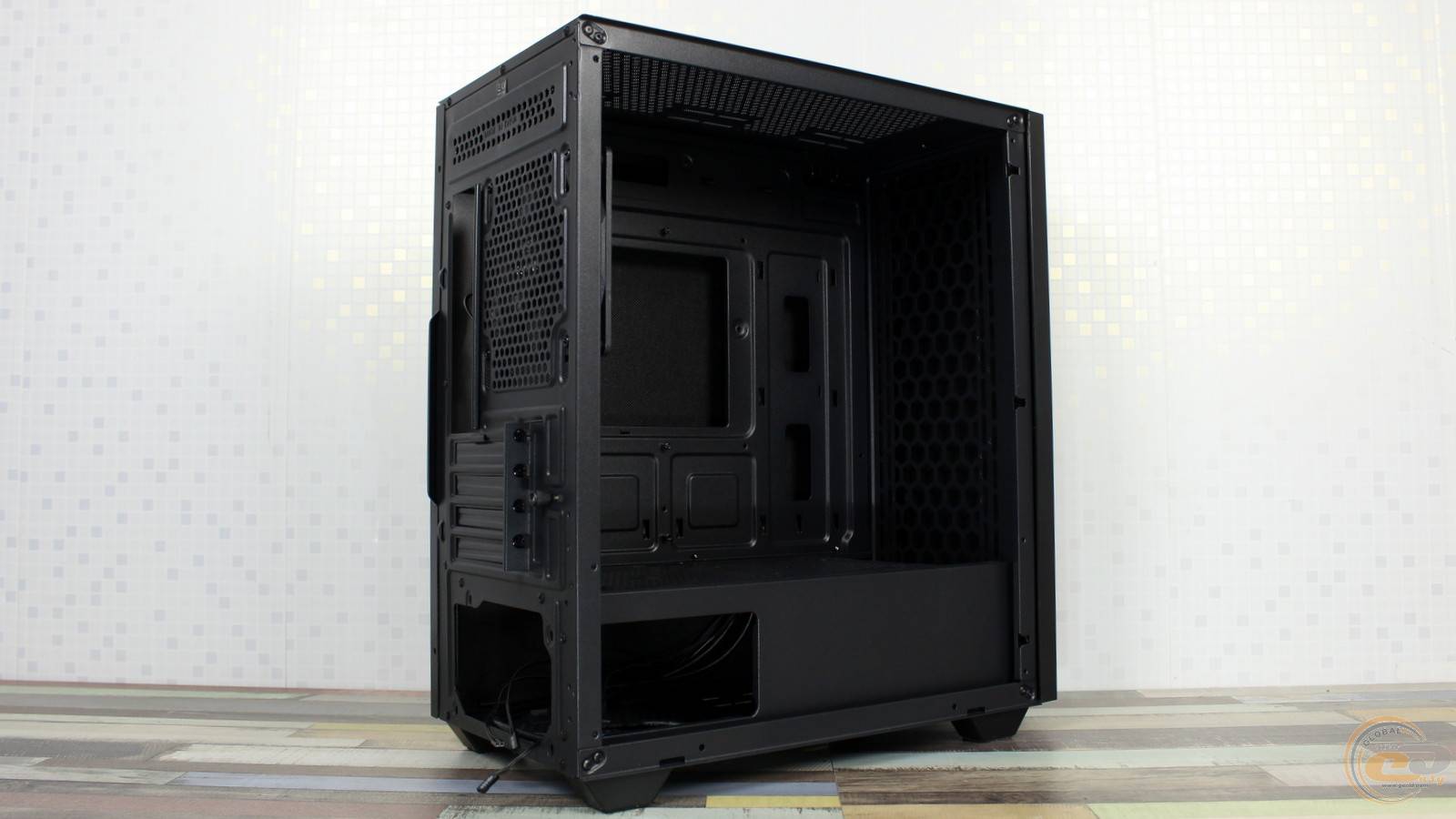

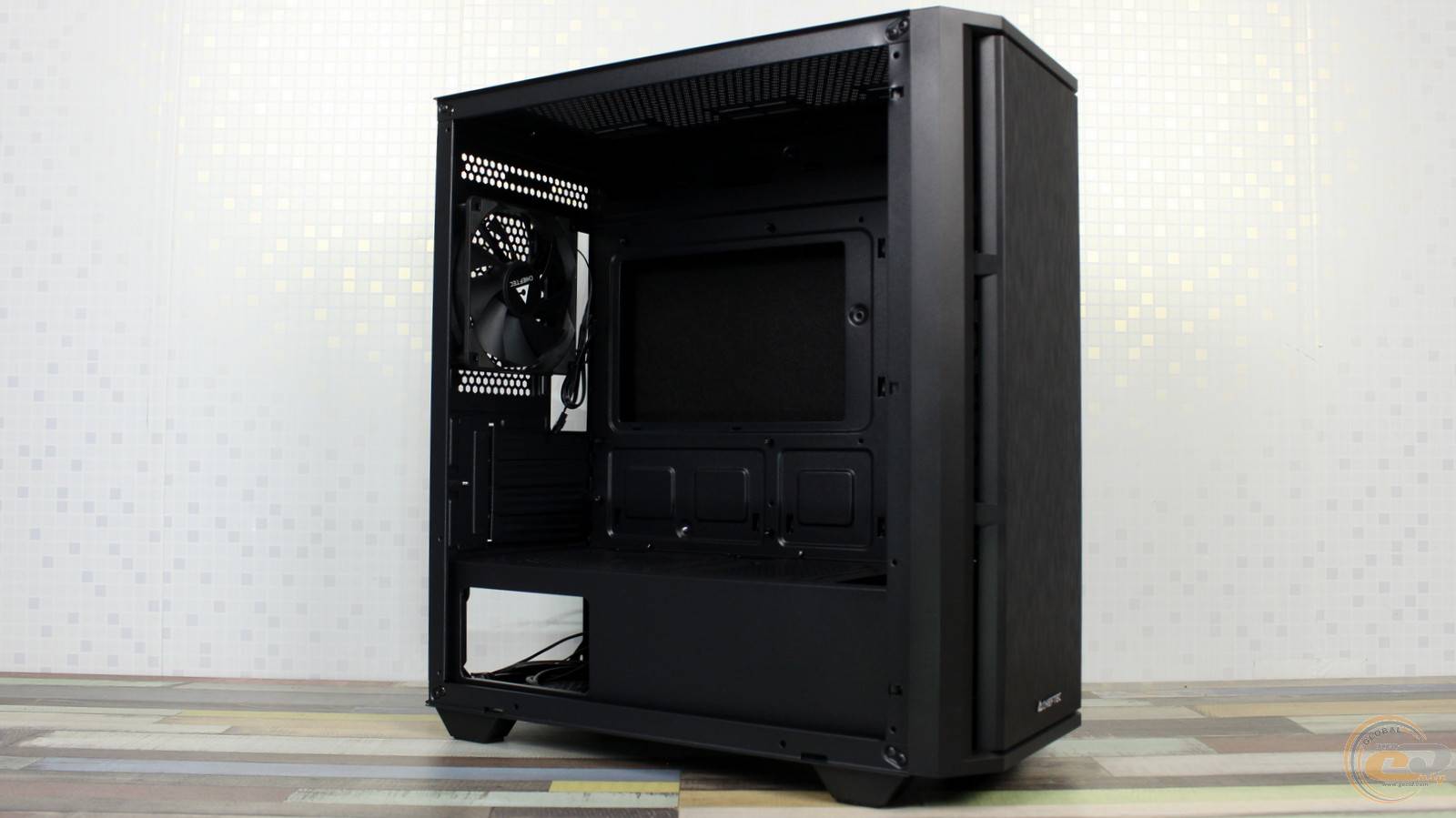

Внутри CHIEFTEC AZ-01B-OP поместится компактная материнская плата форм-фактора microATX или mini-ITX. В поддоне находится вырез для установки процессорного кулера.

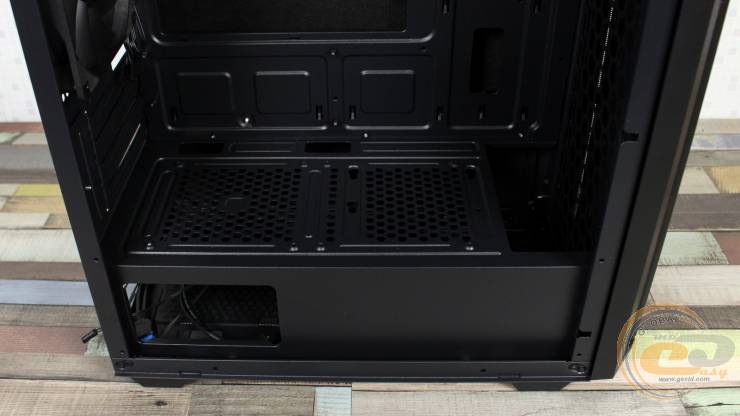

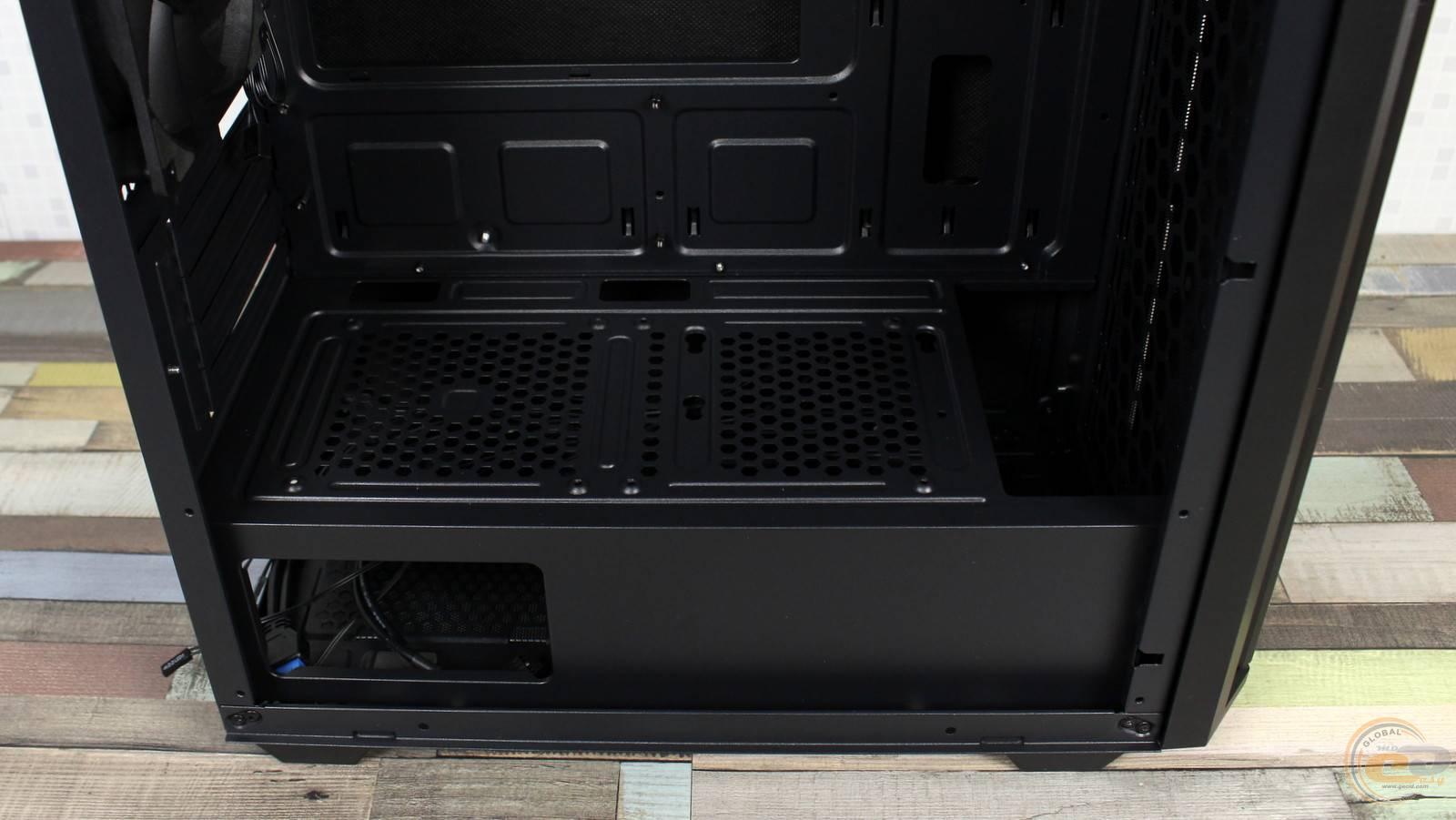

На тоннеле, рядом с двумя посадочными местами для 120-мм вентиляторов, имеется небольшой вырез для прокладывания проводов. Ближе к передней панели предусмотрено место установки габаритного радиатора системы жидкостного охлаждения. Да и блок питания получил небольшое «окошко».

В свою очередь, сверху и с правого края также присутствуют отверстия для подвода проводов к материнской плате.

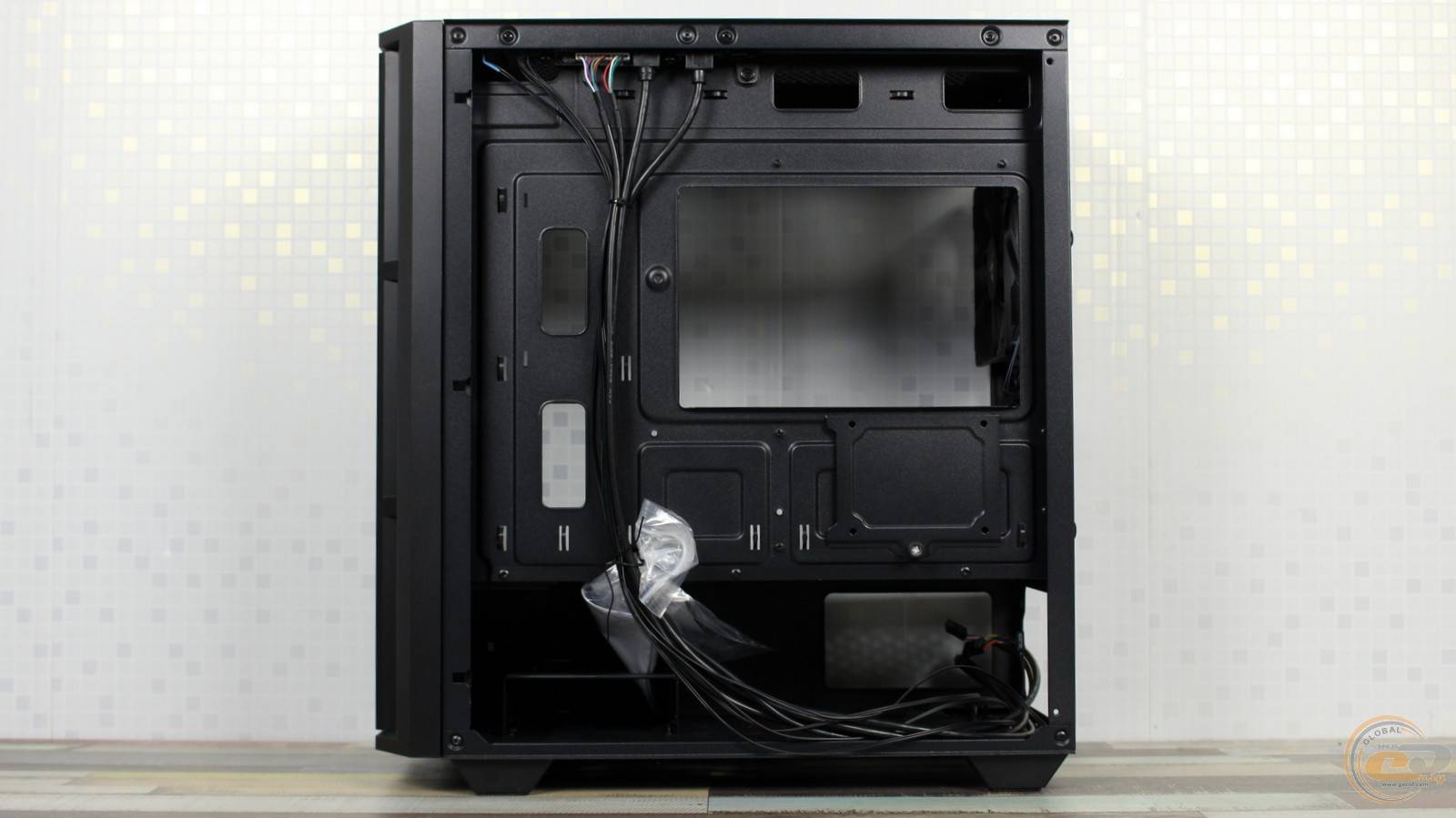

А теперь пора заглянуть за поддон.

На обороте видим посадочное место для одного 2,5-дюймового накопителя, который фиксируется четырьмя винтами из комплектации.

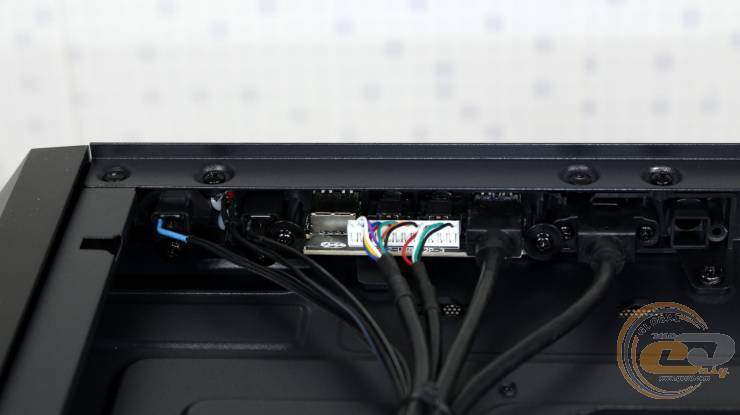

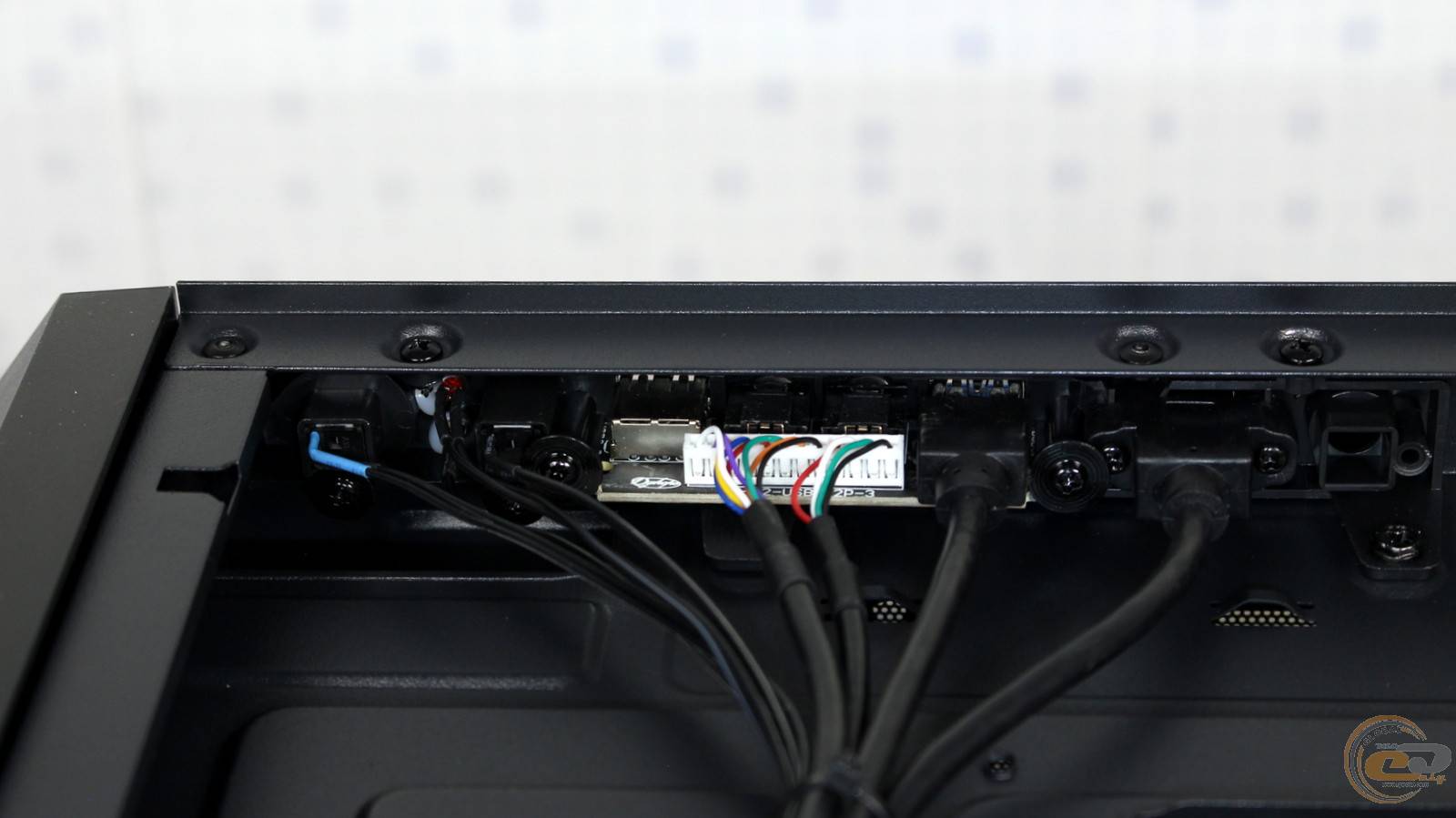

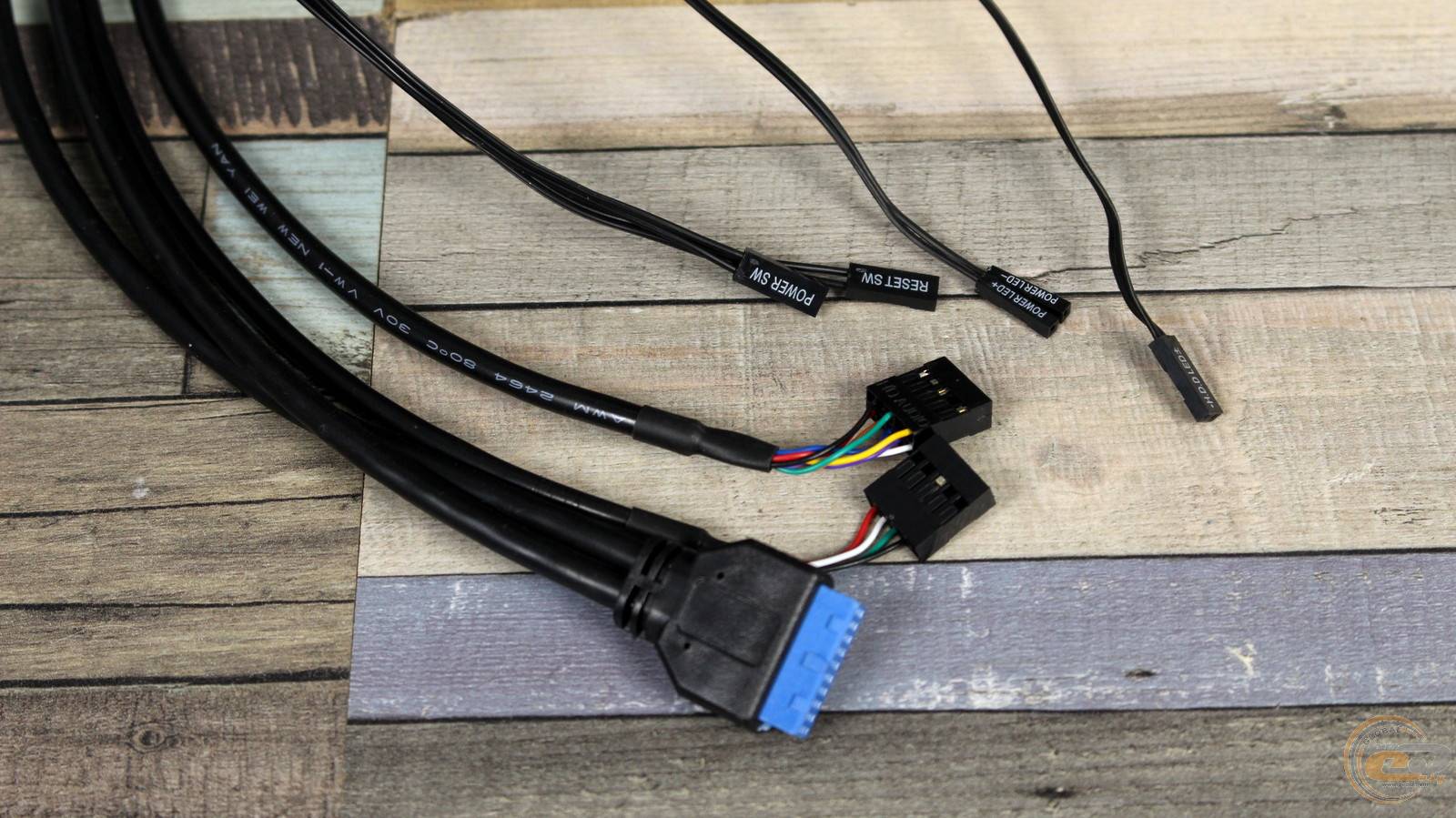

Также здесь виден пучок проводов от элементов верхней панели, получивших немалую длину 70-74 см.

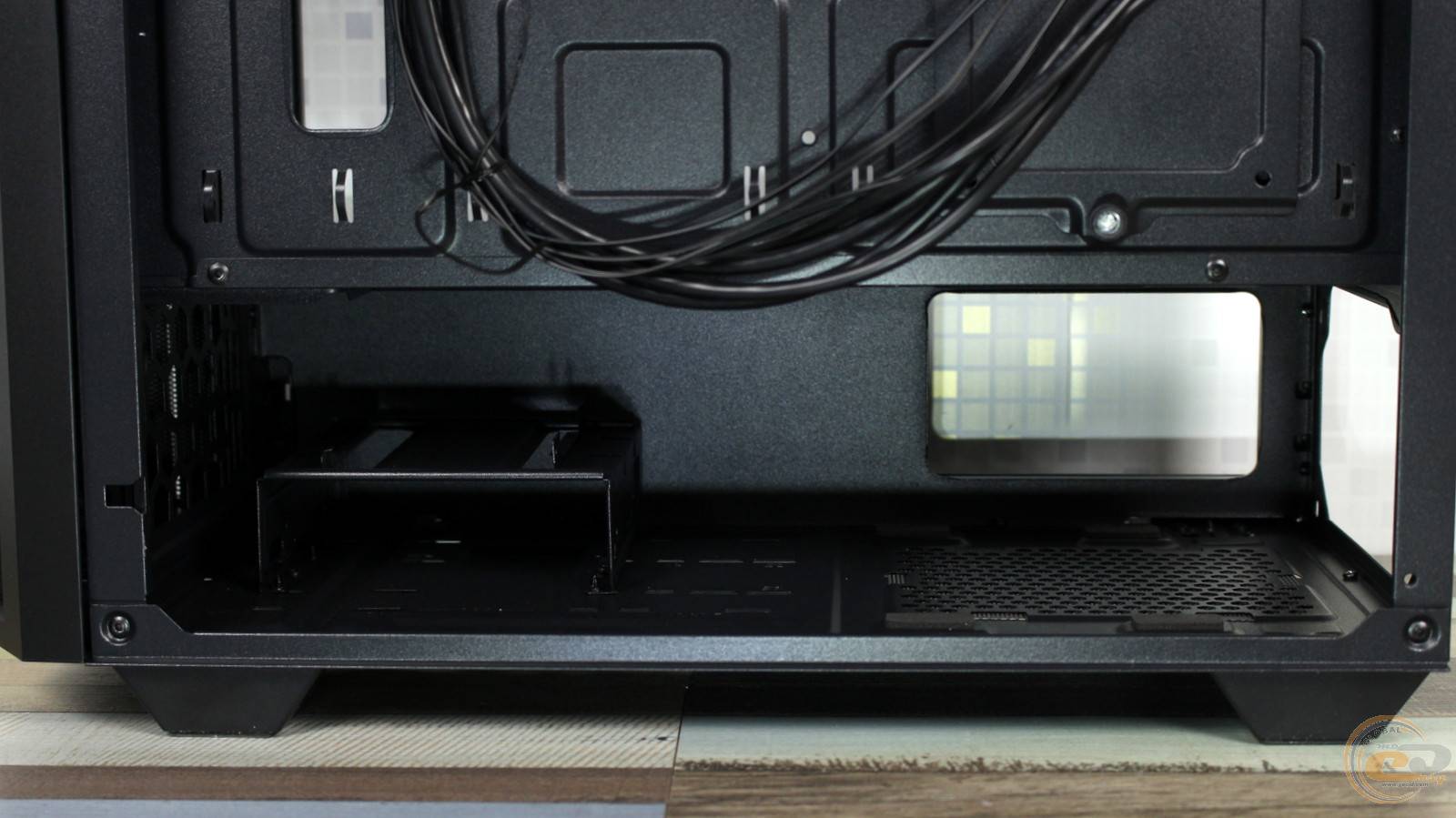

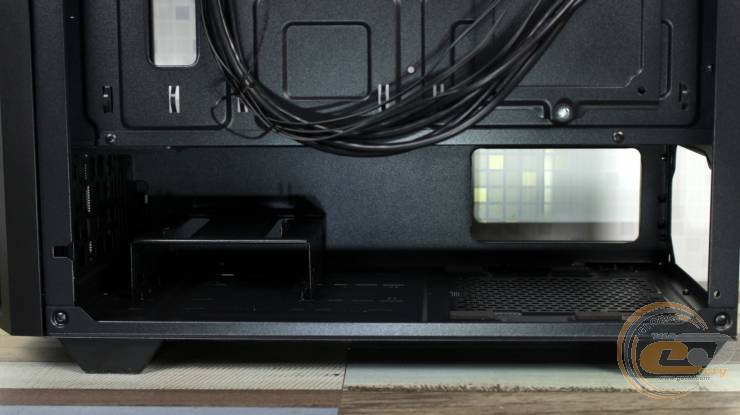

В туннеле на дне корпуса найдется место еще для двух накопителей и блока питания.

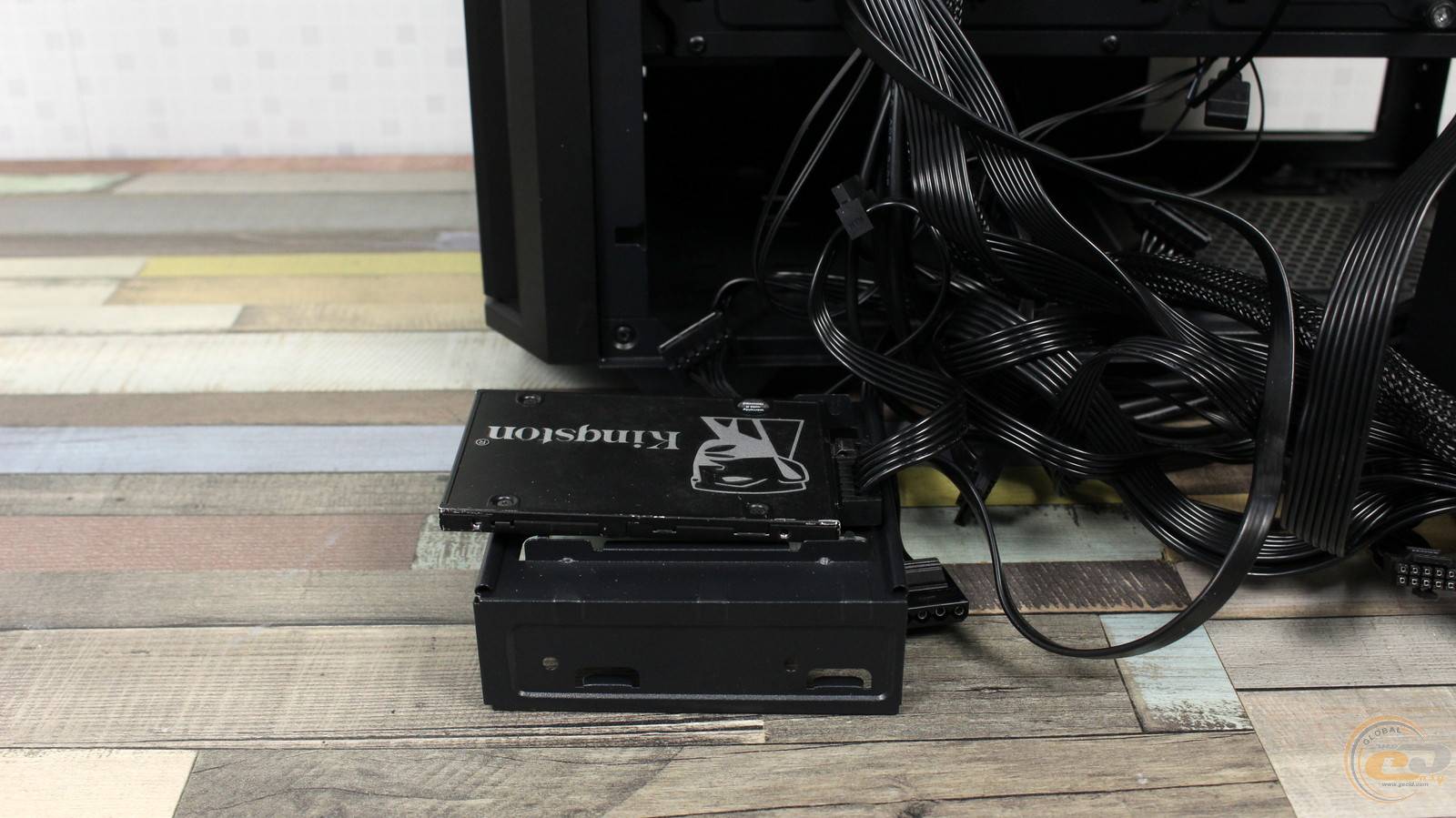

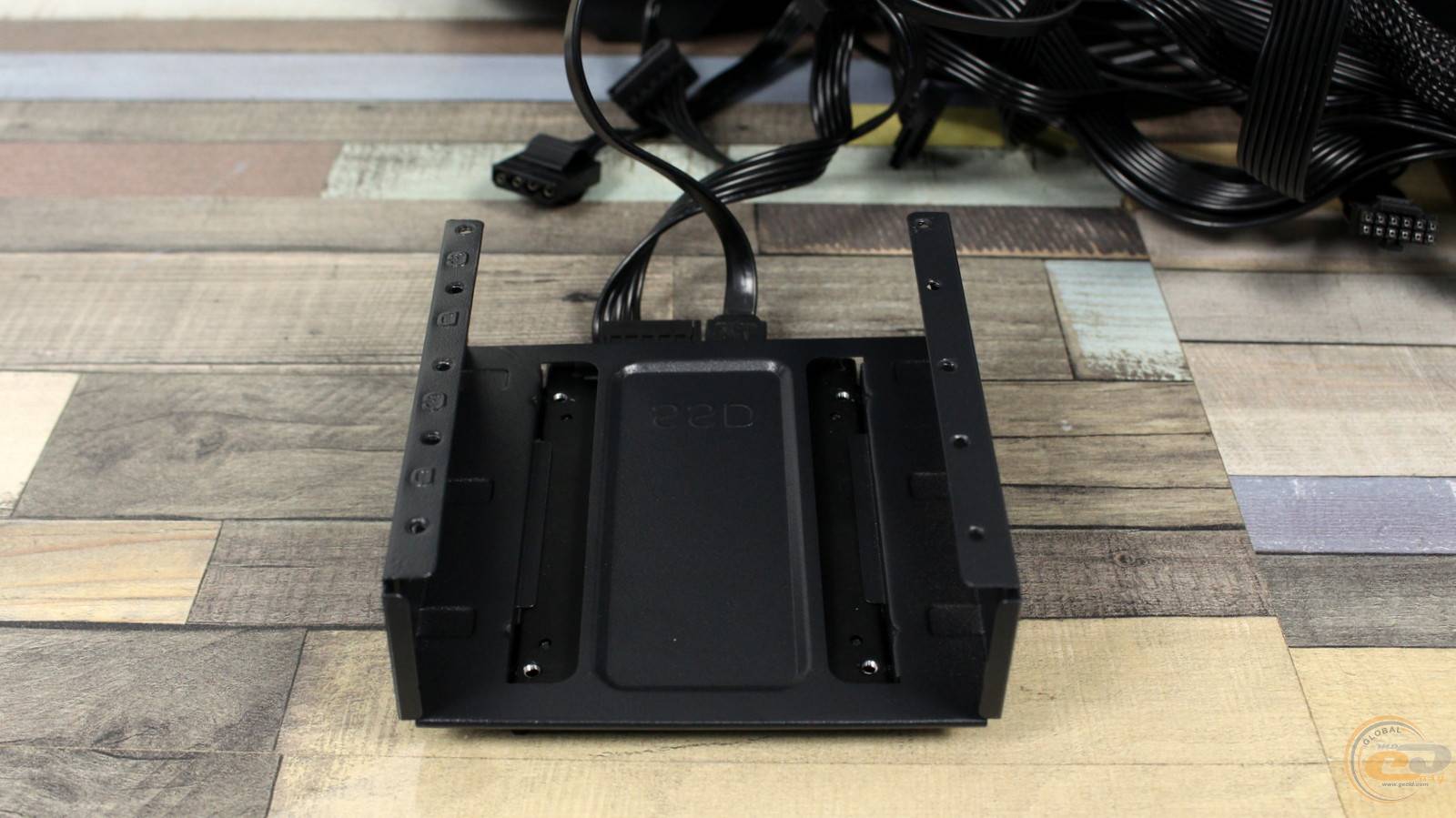

Так, пользователь сможет установить сюда по одному 2,5- и 3,5-дюймовому накопителю. И, опять же, для их фиксации понадобятся винты из комплектации.

При этом меньший носитель прикручивается двумя винтами со стороны блока питания, а больший – с обеих сторон. Поэтому из-за отсутствия выдвижных лотков данный процесс также предусматривает демонтаж и монтаж самой корзины, что не очень удобно. В то же время при необходимости его можно и вовсе снять.

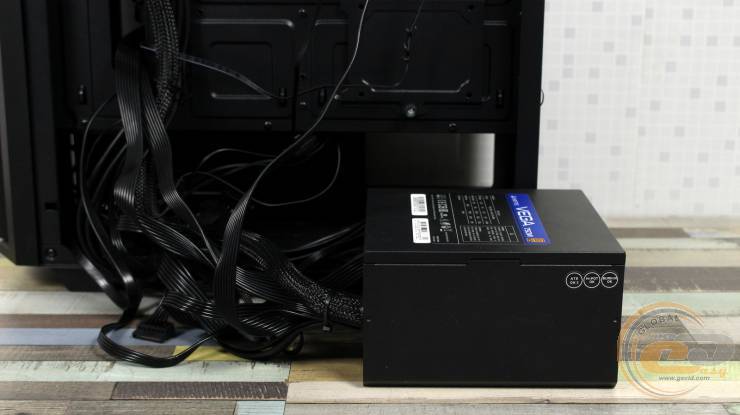

Что касается блока питания, то производитель советует ограничиться 180-мм моделями. А в месте монтажа данного устройства предусмотрены мягкие антивибрационные вставки – еще одни нечастые гости в недорогих системщиках.

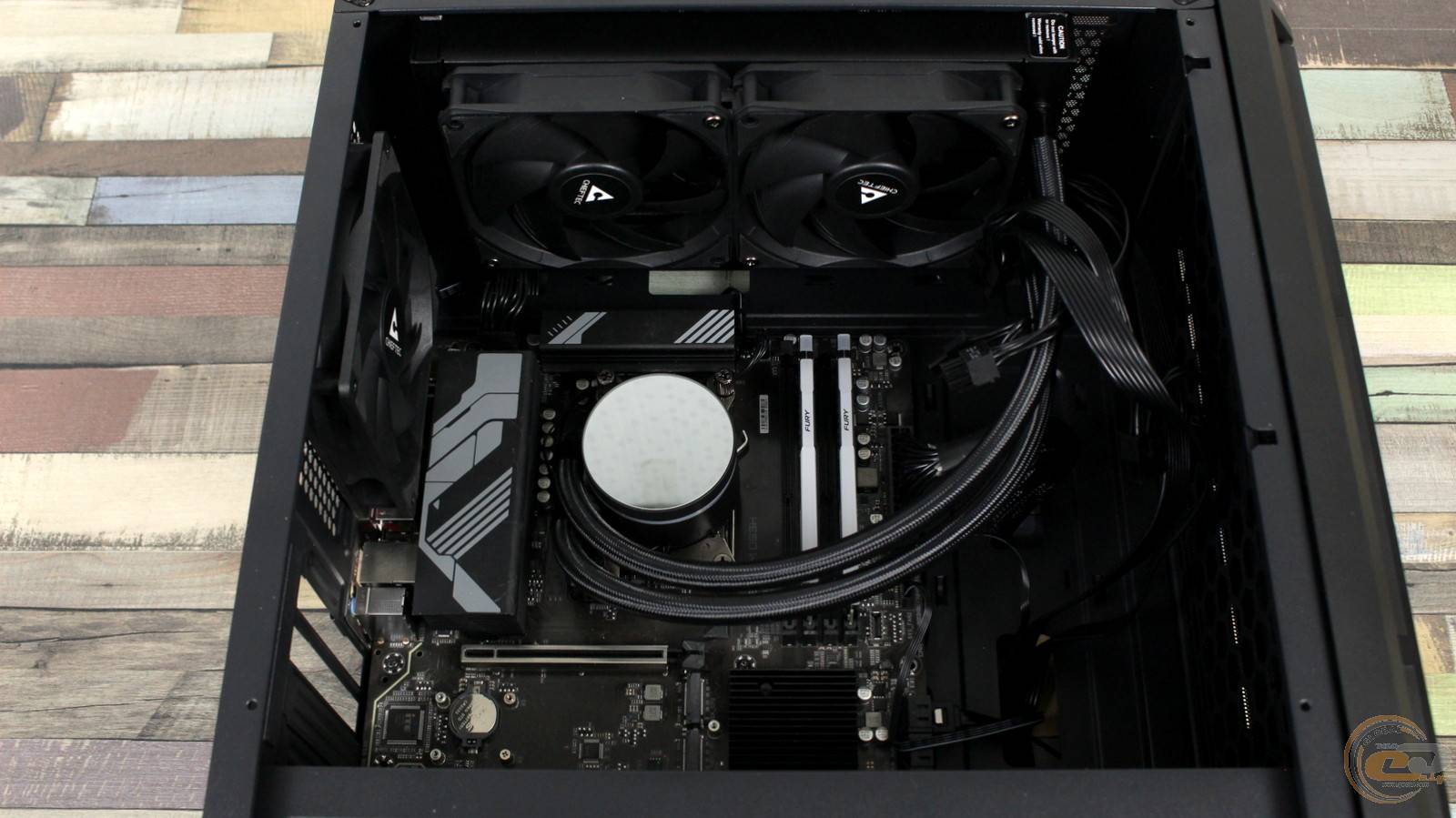

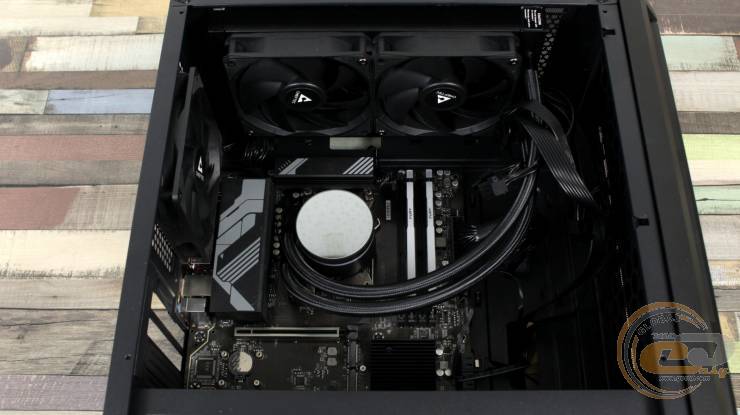

Компактные размеры корпуса дают о себе знать при монтаже системы, однако критических затруднений это не вызывает. При желании вместо СЖО сюда можно установить 165-мм воздушный процессорный охладитель.

Что касается видеокарты, то производитель указывает на максимальную ее длину в 330 мм. Мы же намеряли 360 мм свободного пространства. Впрочем, учитывая, что перед нами в целом компактный корпус, мы советовали бы воздержаться от использования здесь топовых графических ускорителей.

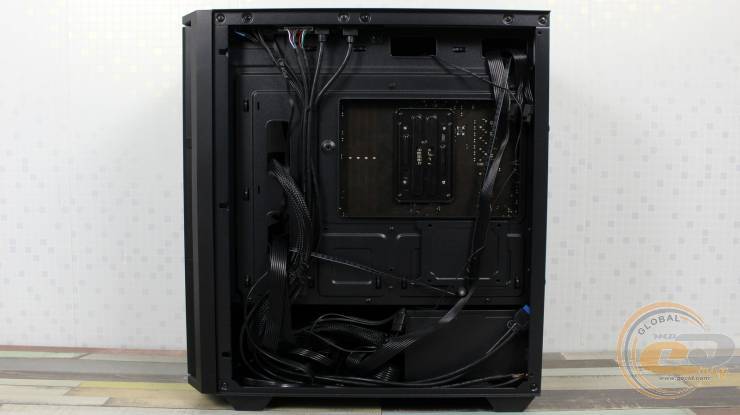

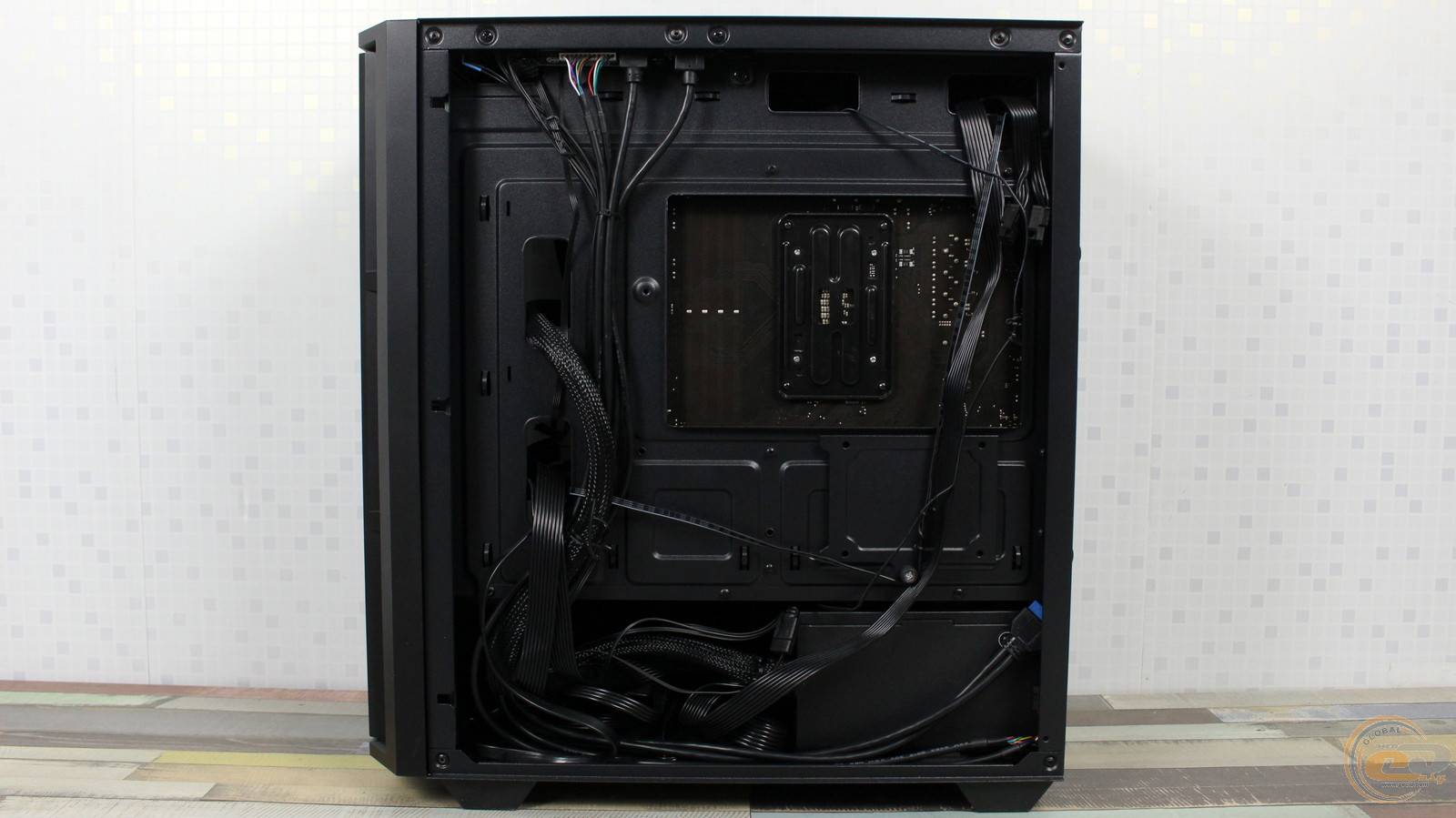

В свою очередь за поддоном достаточно места для скрытой прокладки кабелей.

Не секрет, что многие современные комплектующие оборудованы LED-подсветкой. Поскольку в случае с CHIEFTEC Pro mini (AZ-01B-OP) акцент был сделан на звукоизоляции, то свечение составляющих системы будет почти незаметным.

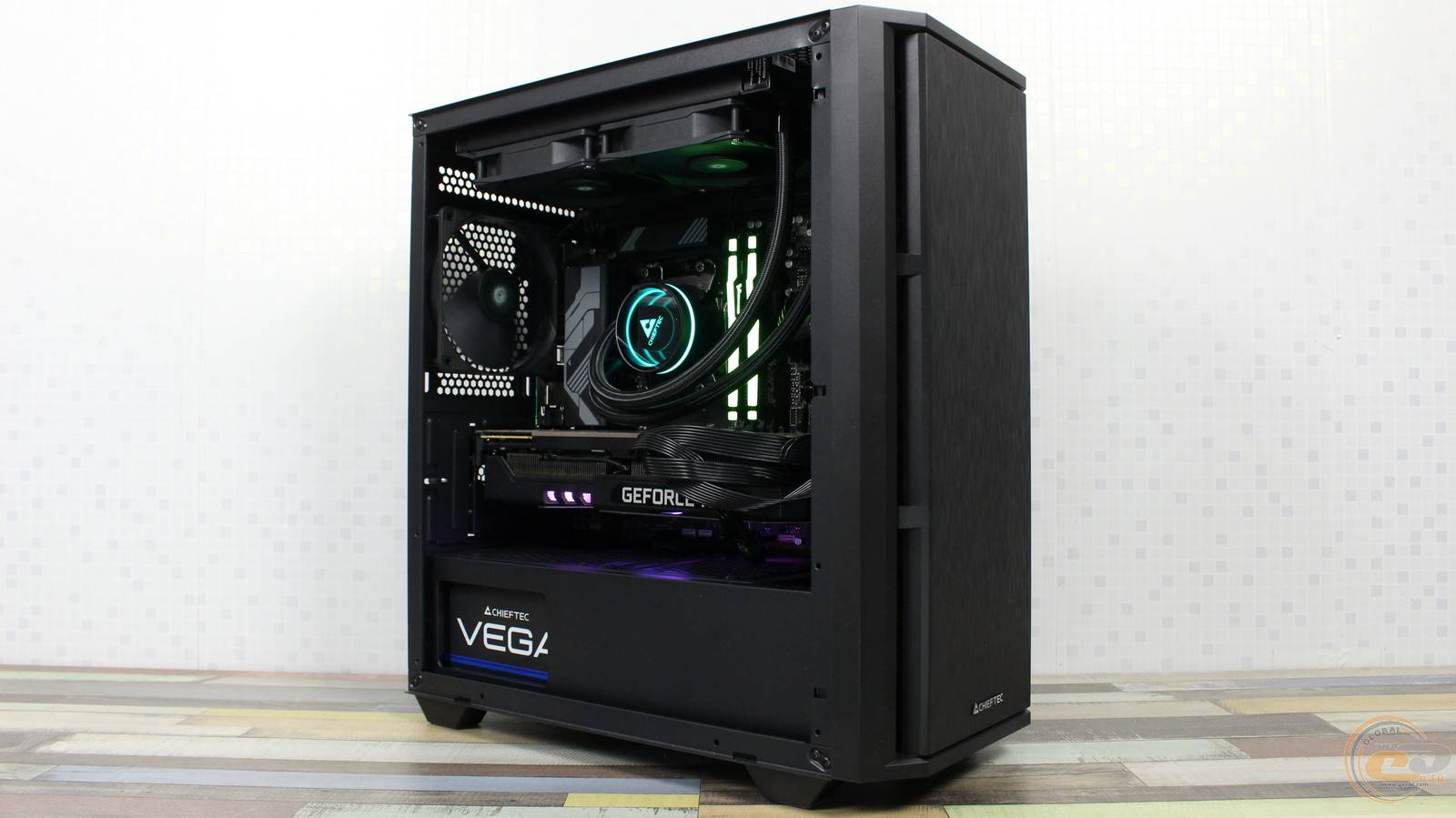

Хотя пользователь всегда может предпочесть яркие краски и просто снять боковую панель.

Тестирование

Для тестирования корпуса мы использовали следующее оборудование:

Корпус CHIEFTEC Pro mini (AZ-01B-OP) мы протестировали с комплектным 120-мм задним вентилятором, работавшим на скорости 1300 об/мин. В свою очередь скорость вентиляторов СЖО была зафиксирована на максимальных 2000 об/мин, а пропеллеры видеокарты – на 70% от максимума. Температура окружающей среды составила +22°C.

Кроме того, в BIOS были выставлены следующие лимиты и значения:

• Precision Boost Overdrive PPT Limit – 210 W;
• TDC Limit – 140 A;
• EDC Limit – 210 A;
• Curve Optimizer – All Cores, Negative, 10;
• Core Performance Boost – Auto.

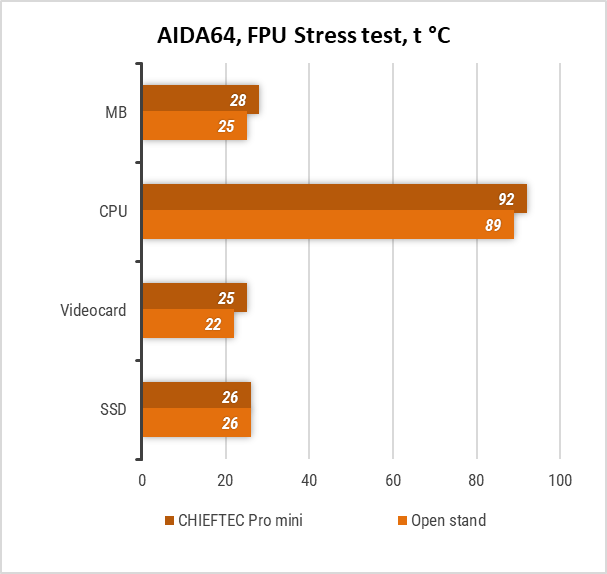

При стресс-тесте процессора FPU Stress Test в AIDA64 разница его нагревания в корпусе и на открытом стенде составила скромные 3°C. Все остальные компоненты оставались ну очень холодными.

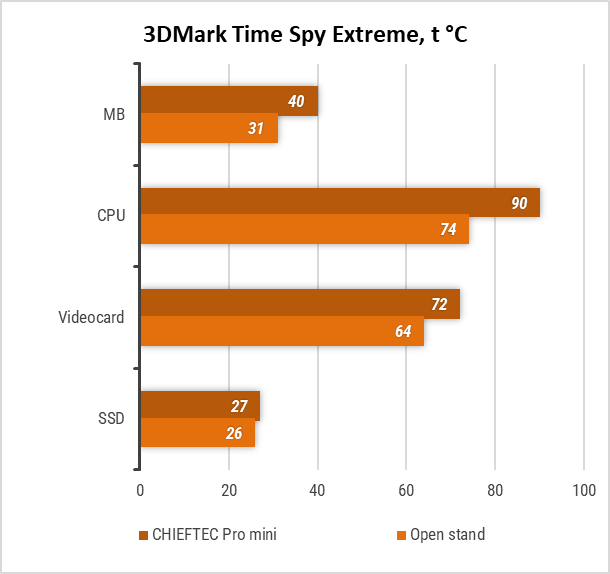

Бенчмарк 3DMark Time Spy нагрузил и процессор, и видеокарту. И вот здесь уже ощущаются небольшие габариты корпуса, ведь разница нагрева данных узлов по сравнению с открытым стендом возросла до достаточно заметных 8-16°C.

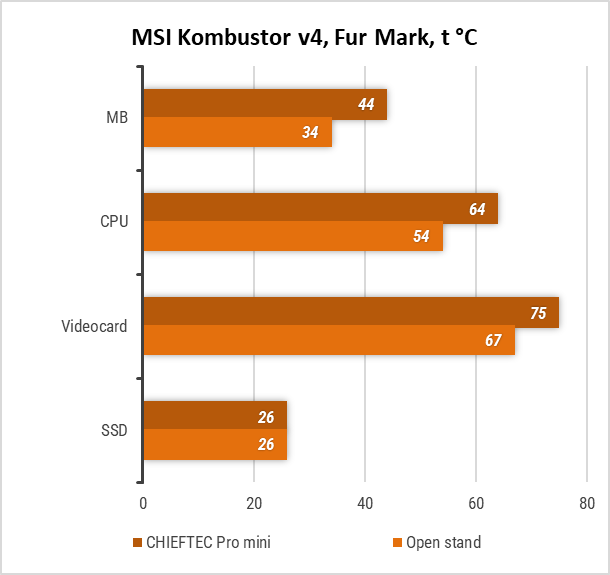

Что-то похожее, хотя и несколько в меньшей мере, наблюдаем и в MSI Kombustor — разница составляет уже немалые 8-10°C. Материнская плата в корпусе также заметно горячее, но показатель 44°C остается достаточно низким.

Поэтому в CHIEFTEC AZ-01B-OP при желании можно охладить связку с 12-ядерным 170-ваттным AMD Ryzen 9 7900X и 350-ваттным GeForce RTX 3090, даже без установки дополнительных корпусных вентиляторов. И все же в таком компактном корпусе практичнее будет собирать систему из более энергоэффективных компонентов.

Выводы

При сравнительно невысокой стоимости CHIEFTEC Pro mini (AZ-01B-OP) выгодно отличается от многих других недорогих корпусов. Да, здесь нет прозрачных панелей. Зато это позволило оснастить обе металлические боковины шумоизоляцией по всей поверхности. То же сделали и впереди. Нечасто встретишь такую опцию в корпусе за $50, не правда ли? К тому же над его дизайном изрядно поработали, добавив несколько приятных глазу декоративных элементов.

Кроме того, в списке передних интерфейсов есть USB Type-C, под блоком питания предусмотрены антивибрационные прокладки, а также установлены съемные пылевые фильтры. А еще есть множество мест для установки пропеллеров, радиатора СЖО длиной до 280-360 мм и других достаточно габаритных компонентов. Единственное – при выборе комплектующих следует помнить, что эффективность их охлаждения в компактном устройстве будет несколько ниже, чем в полноразмерных решениях.

CHIEFTEC AZ-01B-OP имеет целый список необходимых и просто полезных опций, которые смогут порадовать своего владельца. Конечно, на кое-чем пришлось сэкономить. Да, стальные панели здесь имеют толщину всего 0,5 мм. Хотя, справедливости ради, для Mini Tower-корпуса это не так принципиально, как для полноформатного. Да и фиксация накопителей в корзине осуществляется без лотков и салазок, из-за чего такая на первый взгляд простая процедура требует больше времени и усилий.

Достоинства:

• элегантный дизайн;
• комплектный 120-мм вентилятор с ШИМ-регулировкой скорости вращения;
• поддержка длинных видеокарт (до 330-360 мм) и достаточно высоких процессорных кулеров (до 165 мм);
• поддержка СЖО длиной до 360 мм и до восьми вентиляторов;
• наличие пылевых фильтров;
• антивибрационные вставки под блоком питания;
• звукоизоляция на передней и боковых панелях;
• возможность установки трех накопителей;
• возможность демонтажа корзины для накопителей;
• место для скрытой укладки кабелей;
• USB Type-C на передней панели.

Особенности:

• использование тонкого 0,5-мм металла;
• несколько неудобный монтаж/демонтаж накопителей в корзине.
