Обзор ZALMAN ZET 5 BLACK: процессорный кулер с акцентом на дизайн

Многие процессорные кулеры имеют схожий, «универсальный» прямоугольный дизайн со стандартными 120- или 140-мм вентиляторами, по которым нередко бывает сложно определить производителя. Однако компания ZALMAN уже очень давно отличается на фоне конкурентов своими неординарными решениями: кулеры этого бренда часто имеют узнаваемый стиль с плавными округлыми линиями.

Ярким примером этого является ZALMAN ZET 5 BLACK – двухвентиляторный кулер, способный отводить до 220 Вт тепла. В этом обзоре мы подробно расскажем о его конструкции, проверим реальную эффективность при использовании AMD Ryzen 9, а также рассмотрим процесс монтажа и практические нюансы использования.

Спецификация

Модель	ZALMAN ZET 5 BLACK
Поддержка процессорных разъемов	AMD Socket AM5 / AM4 Intel Socket LGA1851 / LGA1700 / LGA1200 / LGA1150 / LGA1151 / LGA1155 / LGA1156
Поддерживаемый уровень TDP	220 Вт
Термоинтерфейс	Термопаста ZALMAN ZM-STC10 в шприце
Цвет	Черный (доступна также белая версия)
Размеры	130 х 117 х 158 мм
Вес	970 г
Радиатор
Материал пластин	Алюминий
Количество пластин	53
Количество и диаметр медных тепловых трубок	5 х 6 мм
Размеры полированной части основания	43 х 40 мм
Вентиляторы
Количество	2
Модель	ZALMAN ZT11523CSH
Размеры	115 х 23 мм
Тип подшипника	Hydro Bearing (гидравлический)
Ресурс	40 000 ч
Поддержка ШИМ-регулировки скорости вращения лопастей	есть
Напряжение питания	12 В
Максимальный потребляемый ток	0,28 А
Максимальное энергопотребление	3,36 Вт
Максимальная скорость вращения	600 — 2000 ± 10% об/мин
Максимальный уровень шума	30,4 ± 10% дБА
Максимальный воздушный поток	44,48 CFM (75,6 м3/ч)
Статическое давление	1,4 мм H2O

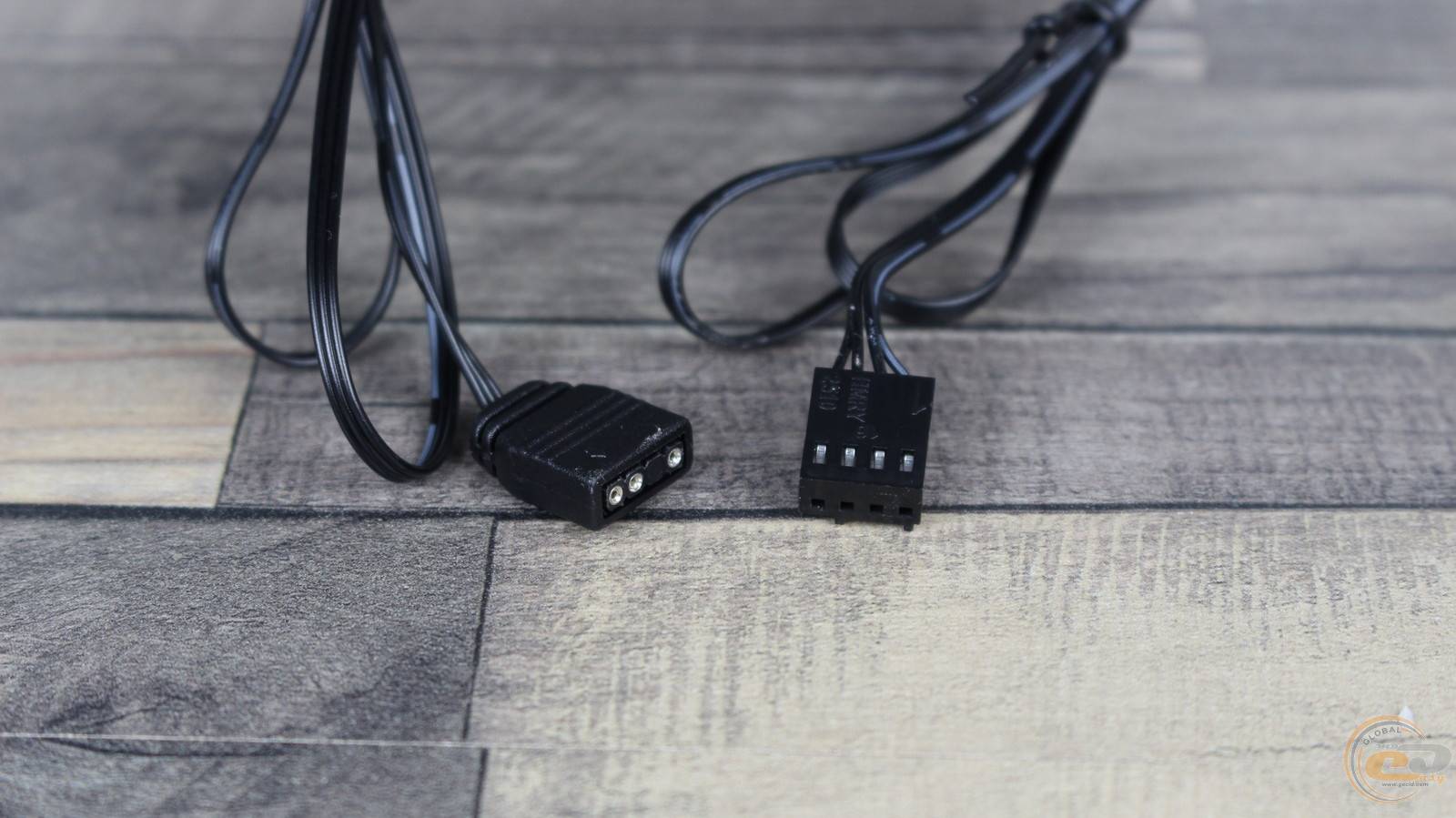

Разъемы питания	4-контактный FAN 12В 3-контактный ARGB
Адресная LED-подсветка	есть
Длина кабеля питания пропеллеров / ARGB	50 см / 55 см
Сайт производителя	ZALMAN
Страница устройства	ZALMAN ZET 5 BLACK

Упаковка и комплектация

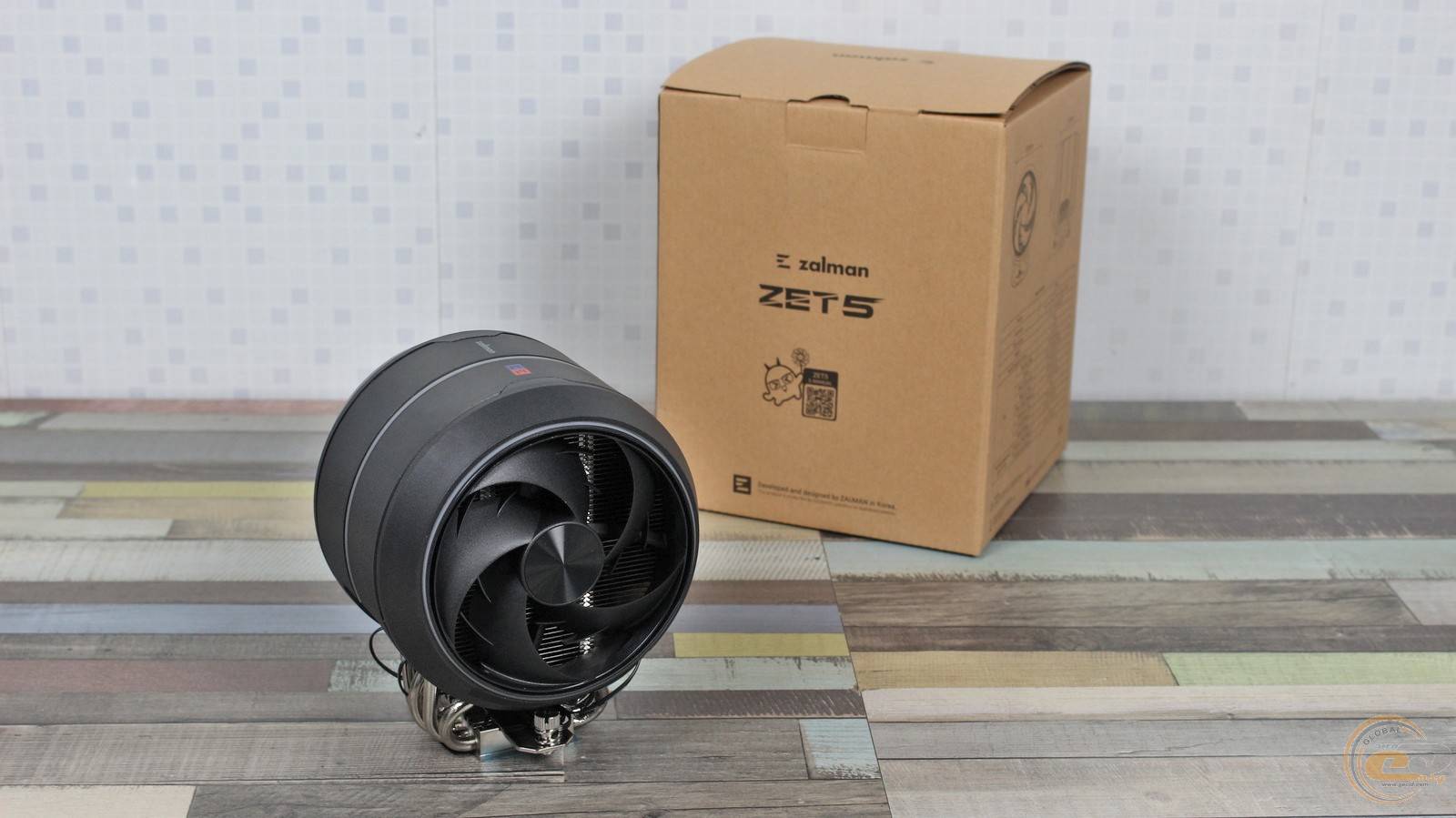

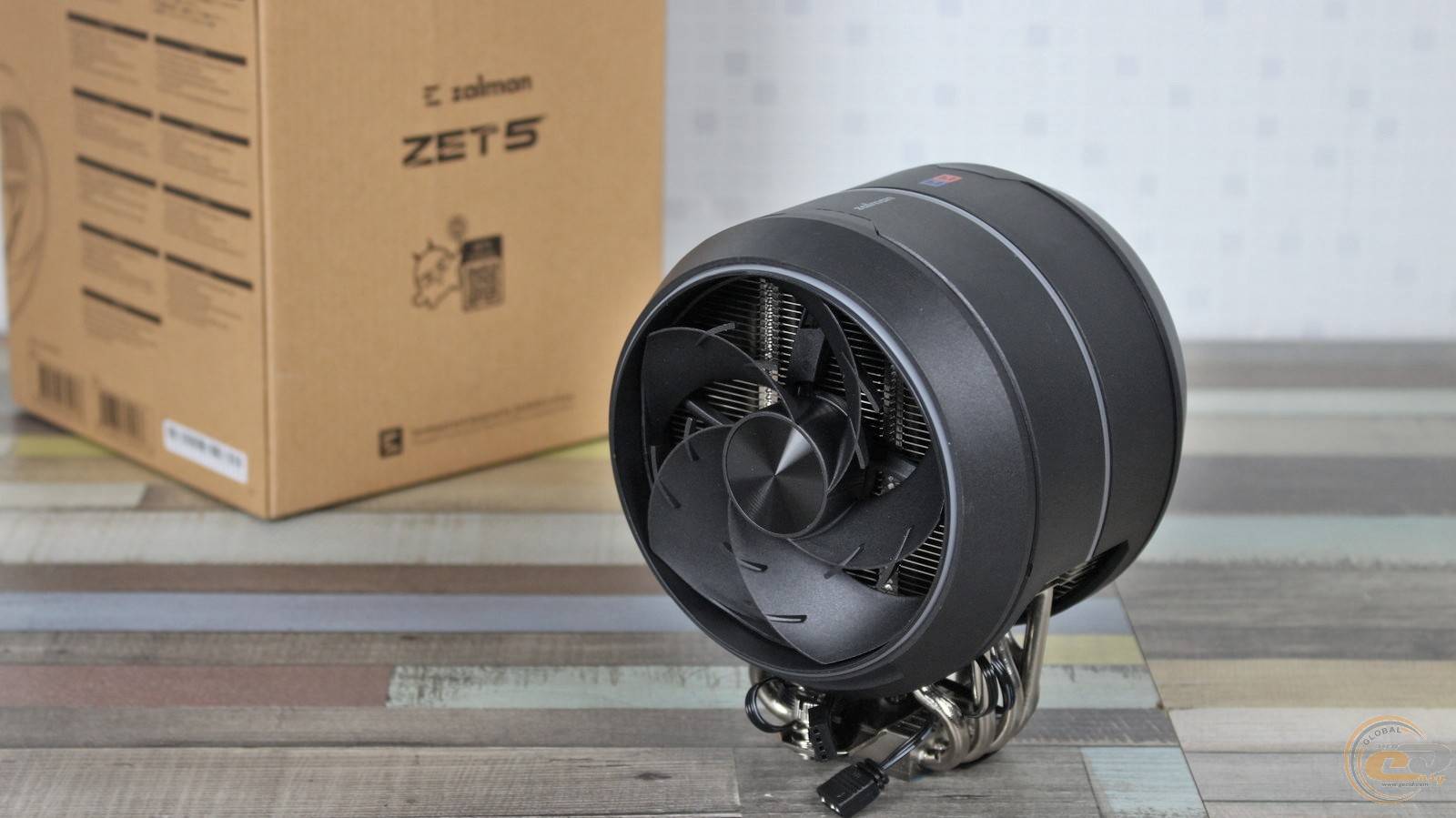

На коробке производитель несколько сэкономил — использован простой картон. Впрочем, упаковка содержит всю ключевую информацию о кулере.

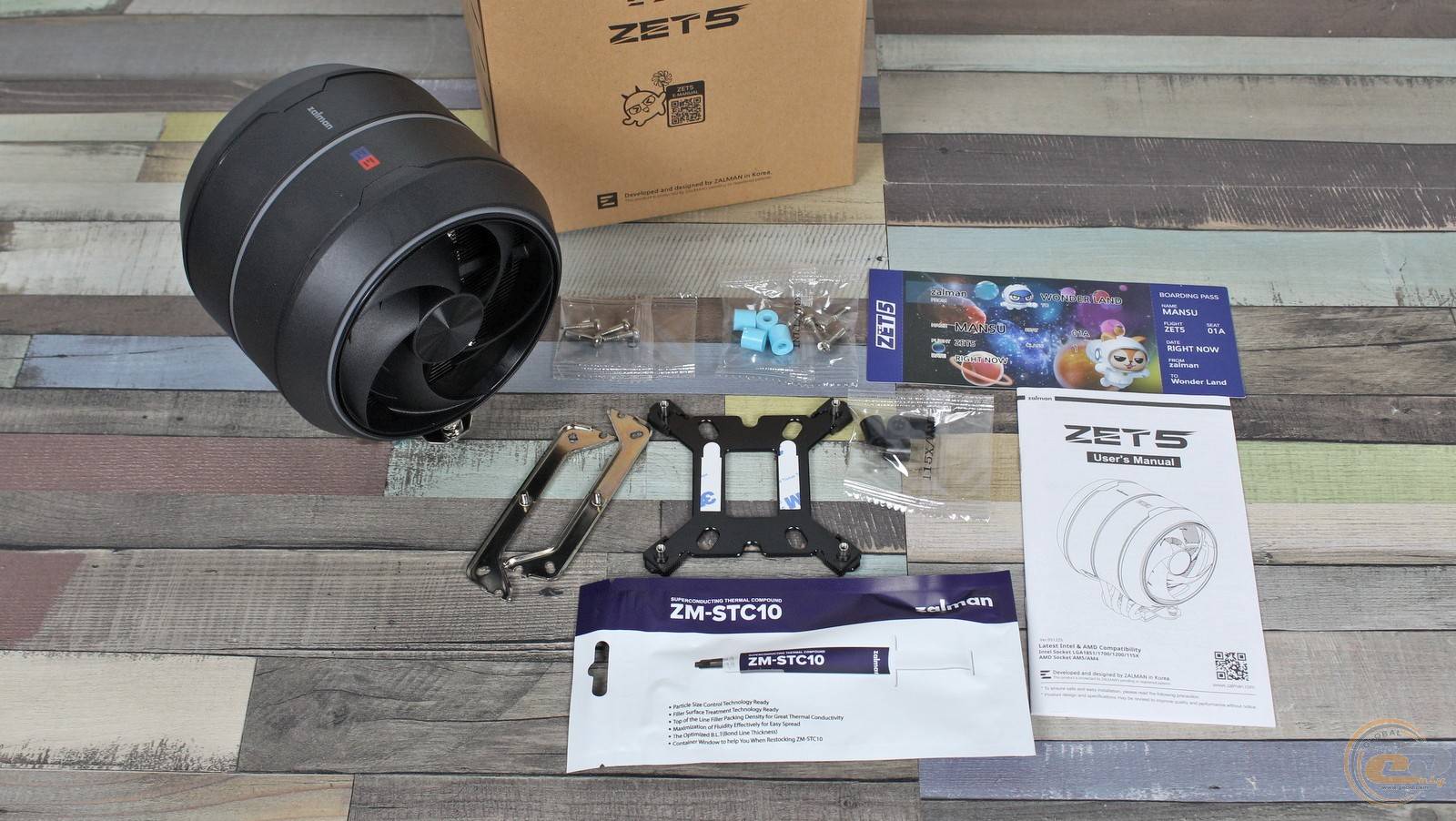

Комплект поставки включает в себя все необходимое для установки устройства:

• универсальную усилительную пластину для платформ Intel;
• пару кронштейнов для платформ AMD и Intel;
• набор винтов и стоек для фиксации радиатора;
• высокоэффективную термопасту ZALMAN ZM-STC10 в шприце;
• инструкцию по установке;
• декоративную карту в стиле Wonder Land.

Внешний вид и конструкция

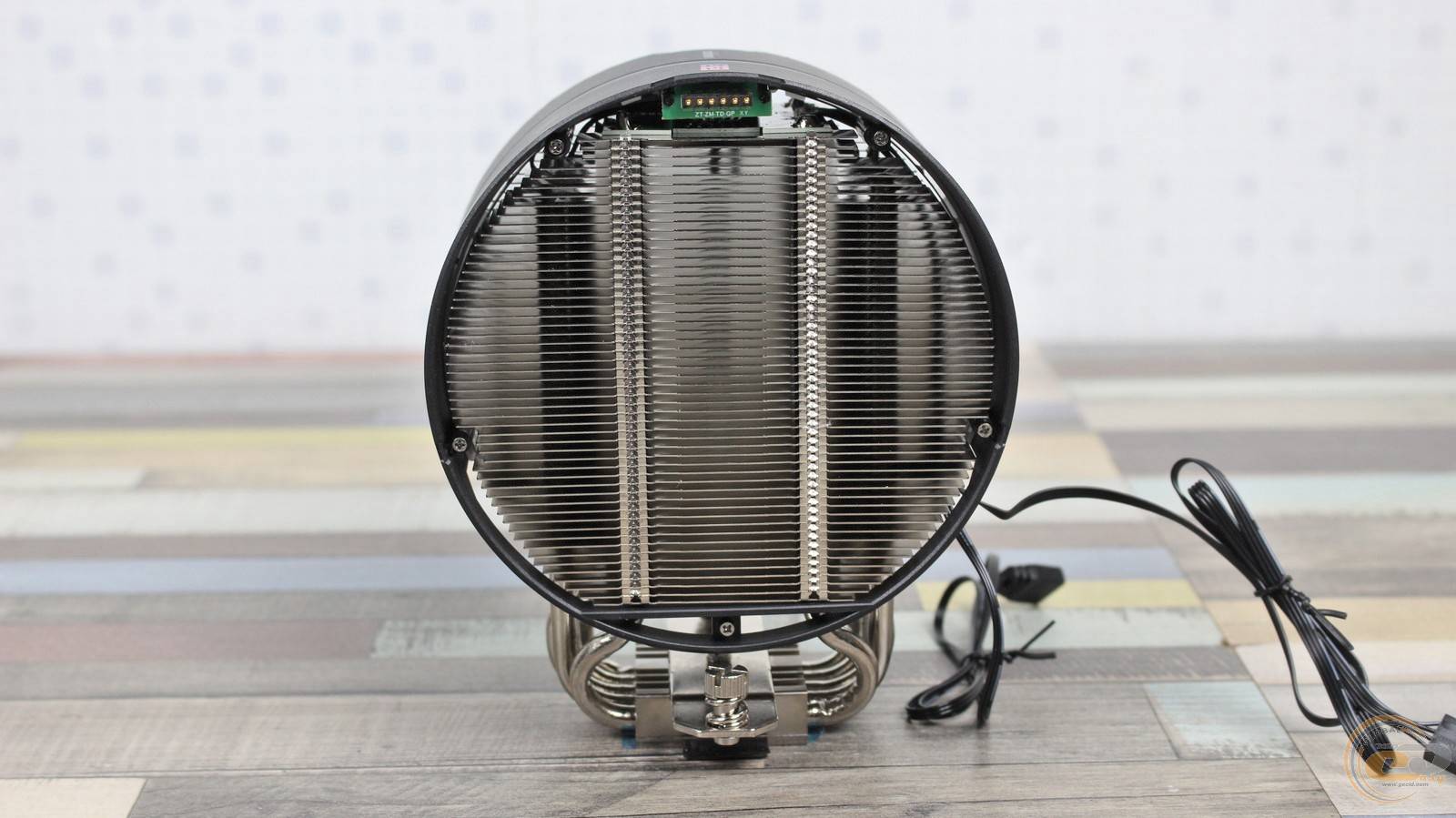

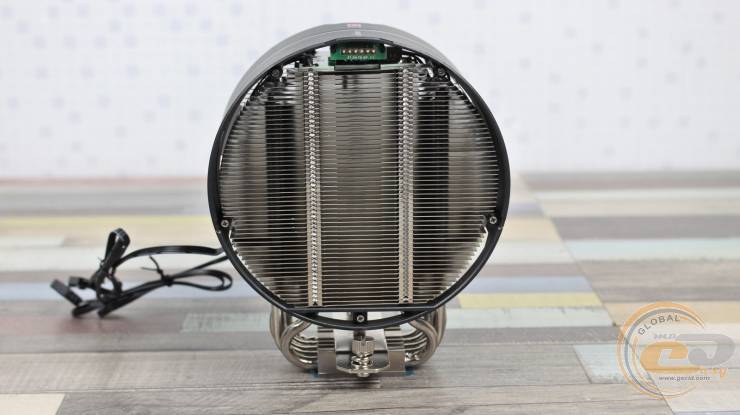

В основе конструкции ZALMAN ZET 5 BLACK использован радиатор оригинальной круглой формы, достигаемый благодаря разной длине алюминиевых пластин. Подобное решение выглядит эффектно, однако имеет и свою особенность – площадь теплоотдачи оказывается заметно меньше, чем у классических прямоугольных радиаторов.

Всего применено 53 пластины толщиной около 0,5 мм, расположенные с интервалом 1,7 мм. Это соответствует плотности примерно 13 пластин на дюйм.

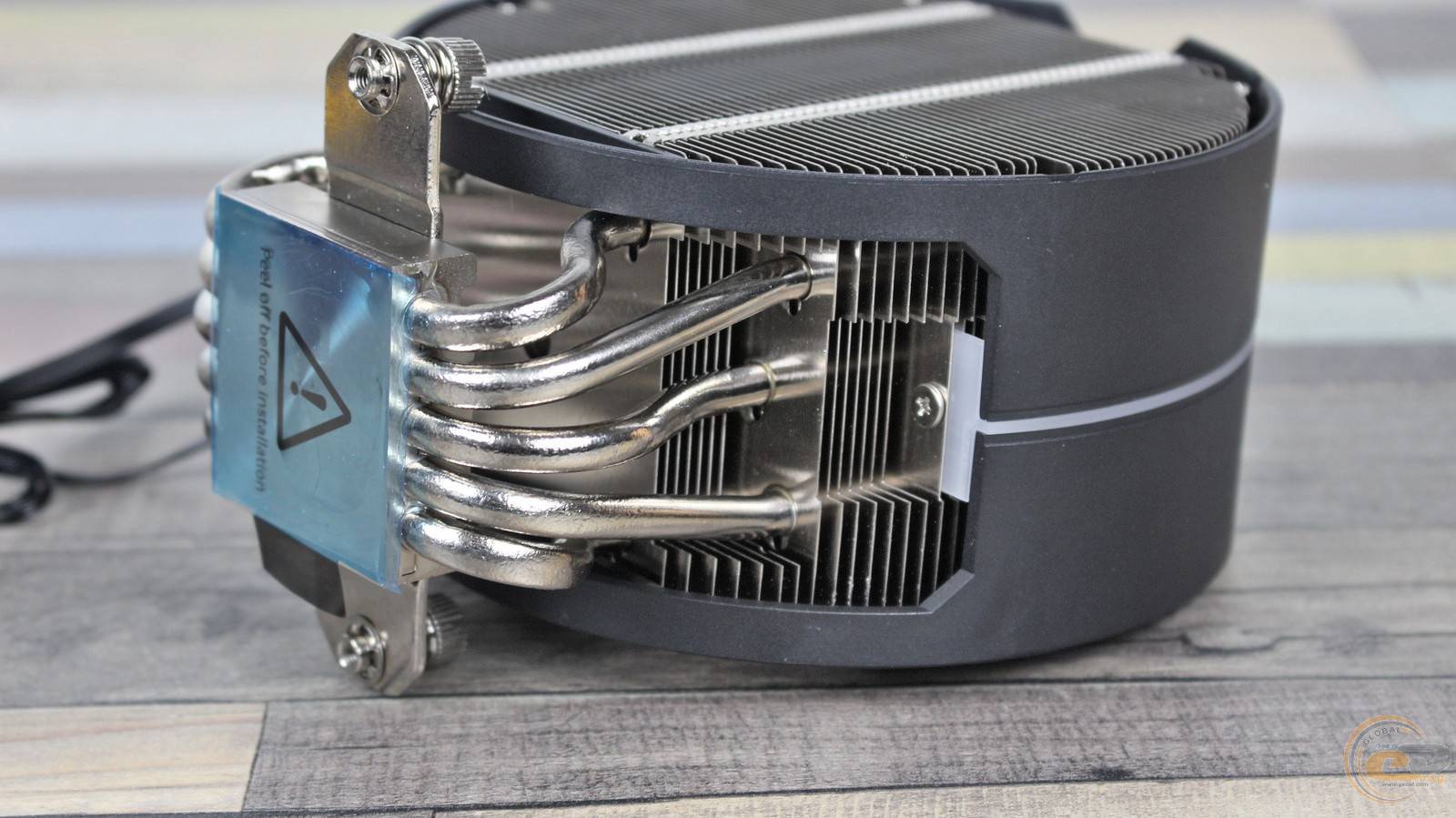

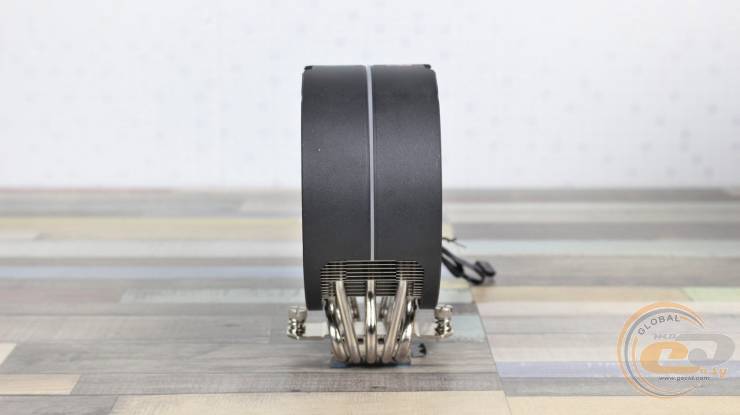

Пластины нанизаны на пять 6-мм никелированных медных тепловых трубок. Для повышения эффективности производитель применил дополнительные изгибы трех из них, что позволяет более равномерно распределять тепло по радиатору. Сверху конструкцию накрывает кожух из матового пластика с легкой шероховатостью и мелким рифлением. Он фиксируется двумя винтами, придавая завершенности и аккуратности внешнему виду.

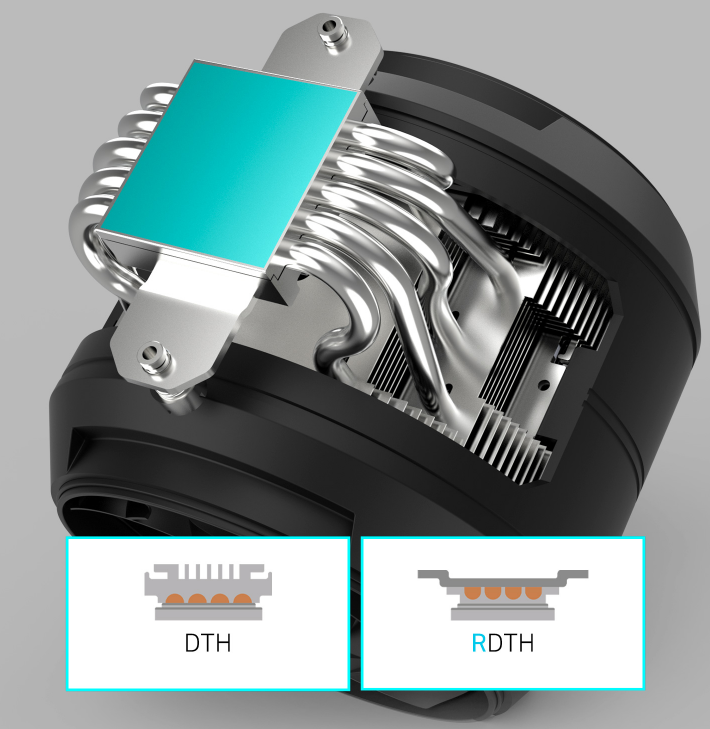

В конструкции использована технология RDTH (Reverse Direct Touch Heatpipe) — обратный прямой контакт тепловых трубок с процессором. В отличие от классической DTH-схемы, где отшлифованные трубки непосредственно прилегают к теплораспределительной крышке процессора, RDTH благодаря особому их расположению обеспечивает большую площадь рассеяния тепла. Это снижает тепловое сопротивление, повышает эффективность охлаждения и позволяет кулеру с уверенностью справляться даже с мощными процессорами под высокой нагрузкой.

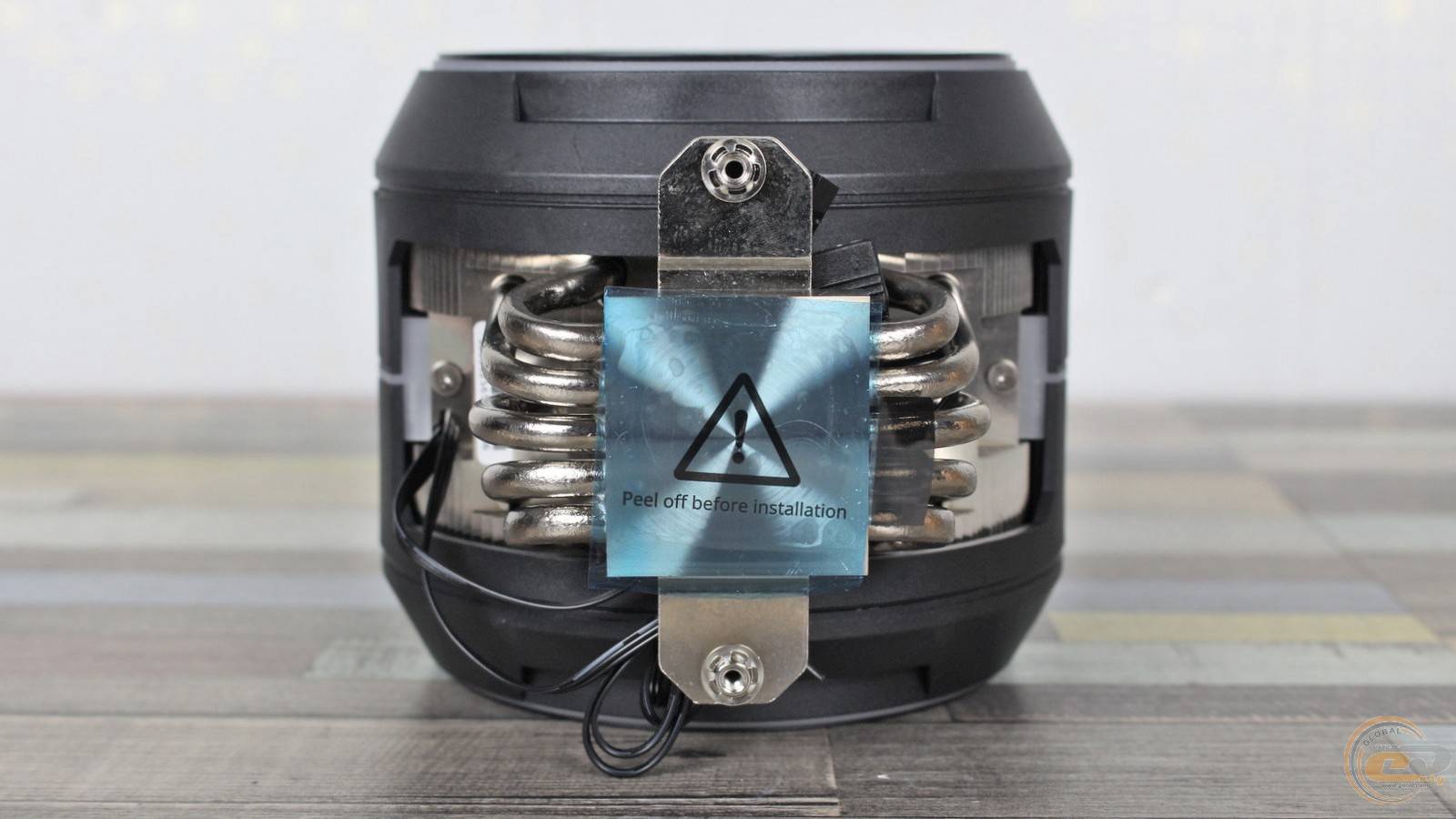

Основание защищено наклейкой и имеет размеры 43×40 мм.

Она полностью накрывает теплораспределительные крышки процессоров AMD Ryzen и почти полностью процессоров Intel (с отклонением около 1 мм).

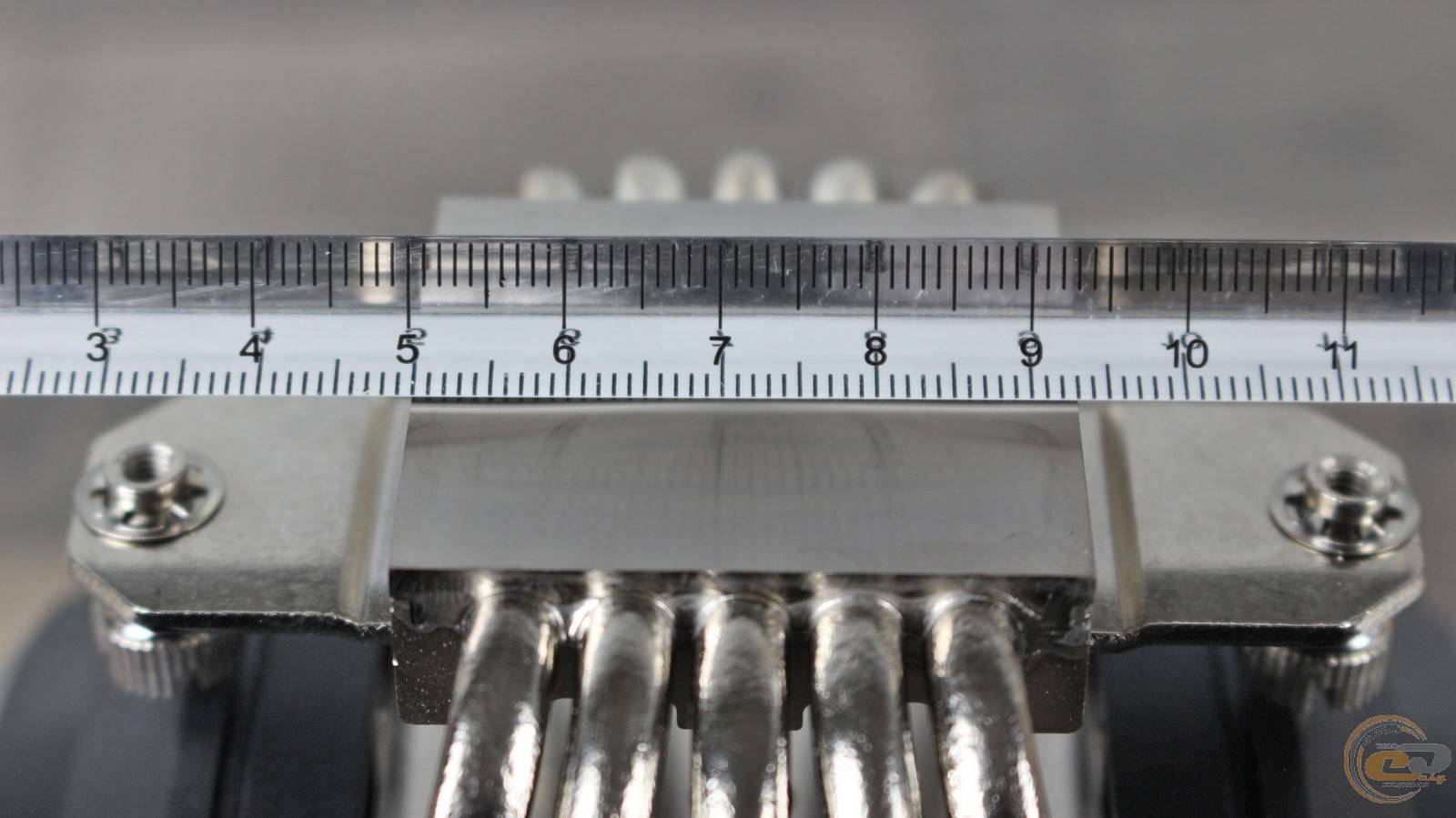

Основание ZALMAN ZET 5 BLACK выполнено с небольшим изгибом по центру, что позволяет лучше прилегать к самой горячей части «камня».

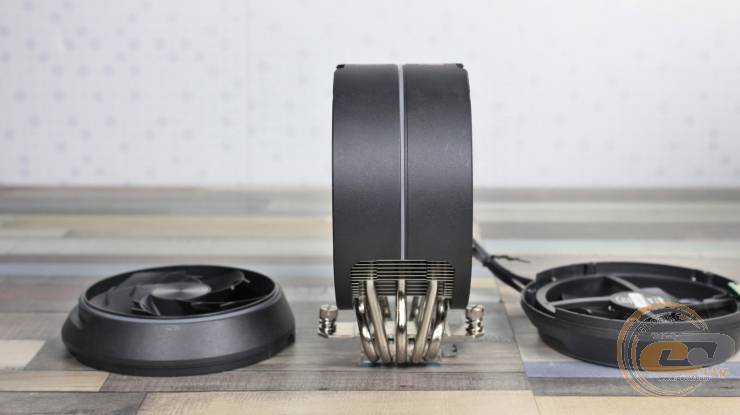

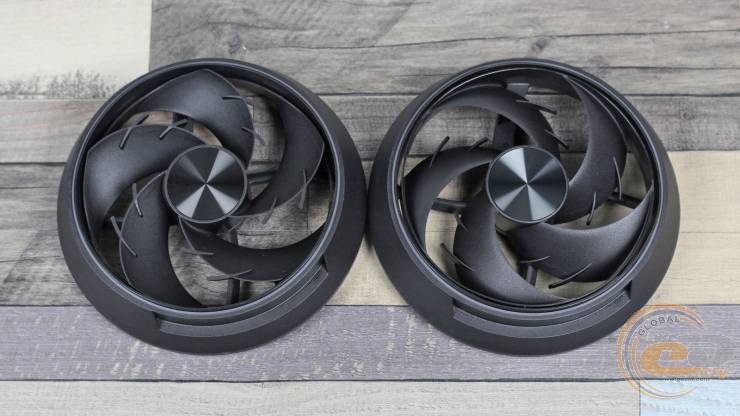

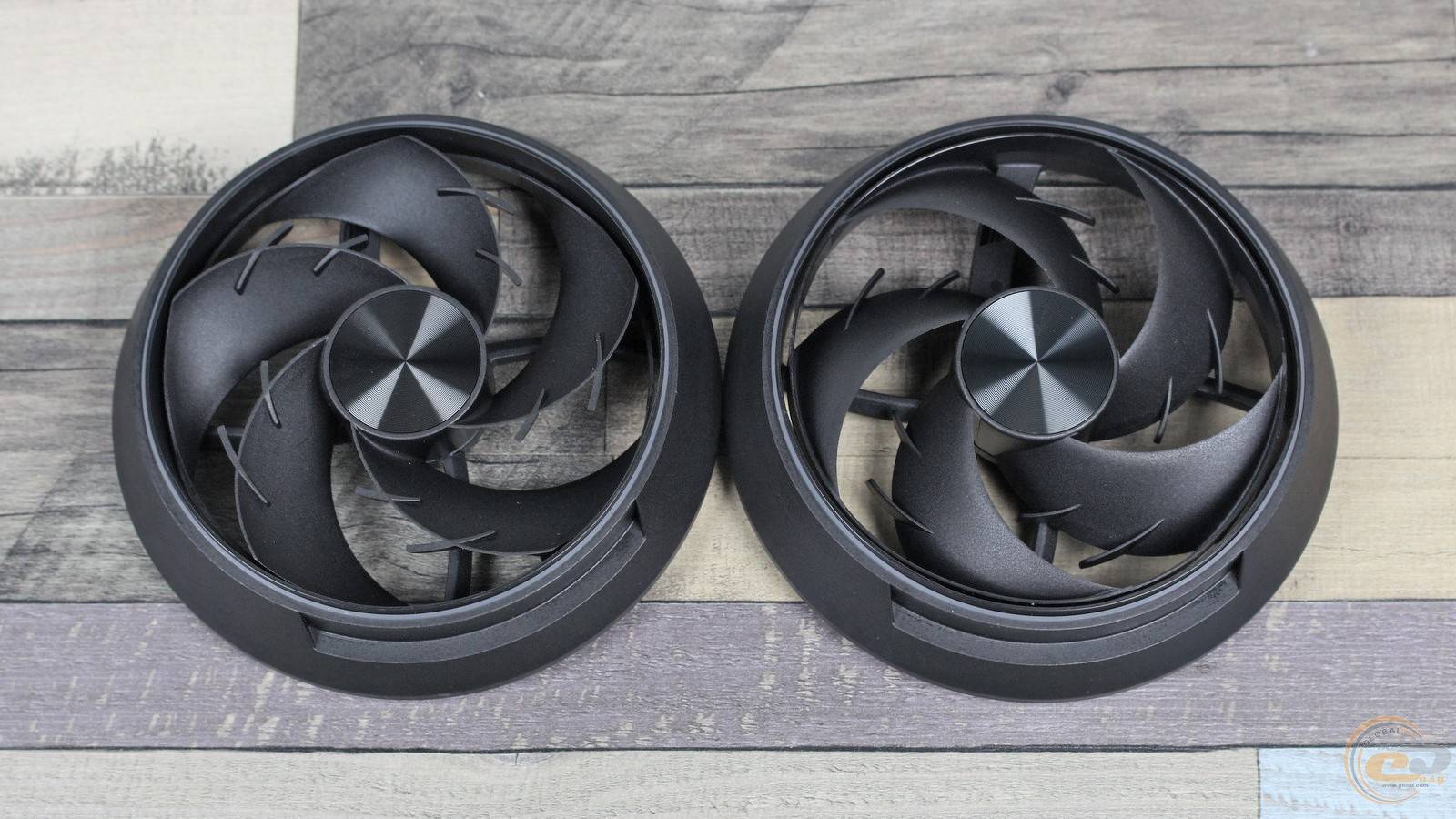

Два вентилятора ZALMAN ZT11523CSH получили необычную круглую рамку, гармонично соответствующую форме радиатора. Их диаметр составляет 115 мм, а толщина – 23 мм. Несмотря на внешнее сходство, они несколько отличаются: один из них реверсивный, что логично для организации сквозного продувания. В конструкции использованы гидравлические подшипники с ресурсом 40 000 часов.

Из-за более компактных размеров характеристики вентиляторов достаточно скромные: скорость воздушного потока не превышает 44,48 CFM (75,6 м³/ч), а статическое давление достигает всего 1,4 мм H₂O. В то же время диапазон скорости вращения широкий – от 600 до 2000 об/мин, а уровень шума не превышает 30,4 дБА. Потребление энергии небольшое – до 3,36 Вт (0,28 А при 12 В).

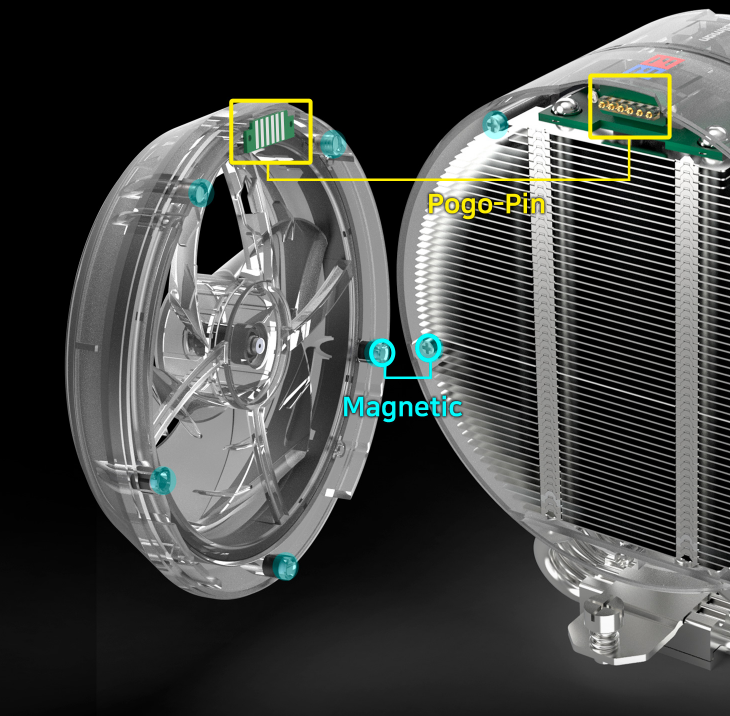

Что очень удобно, крепление пропеллеров производится с помощью пяти магнитов.

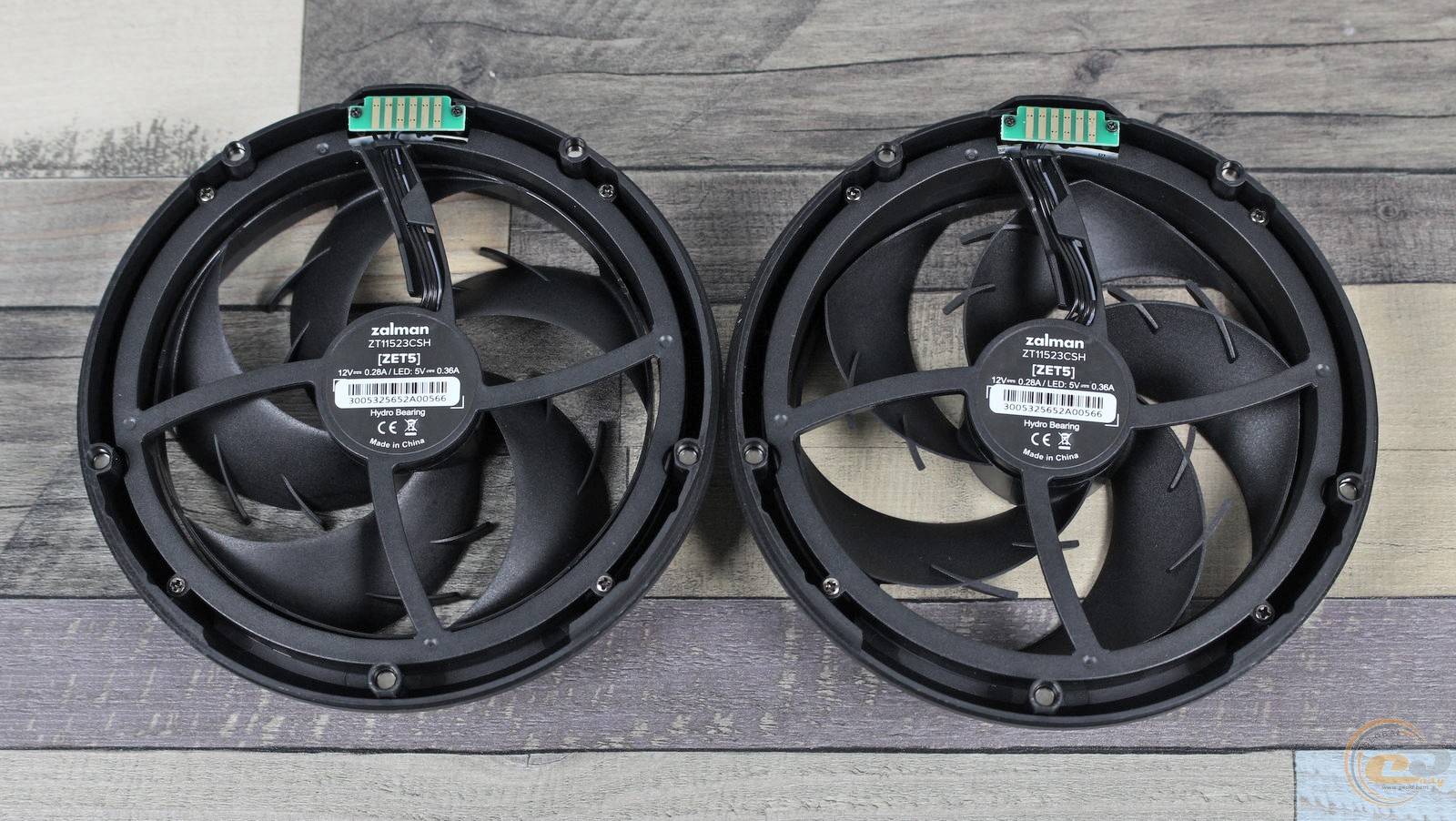

Так что, с одной стороны, оно достаточно надежное, а с другой — максимально простое и требует минимум усилий. Единственное «но» – использование нестандартных вентиляторов: в случае их выхода из строя найти замену будет непросто. Питание при этом подается через специальную контактную площадку, позволяющую обойтись без дополнительных кабелей.

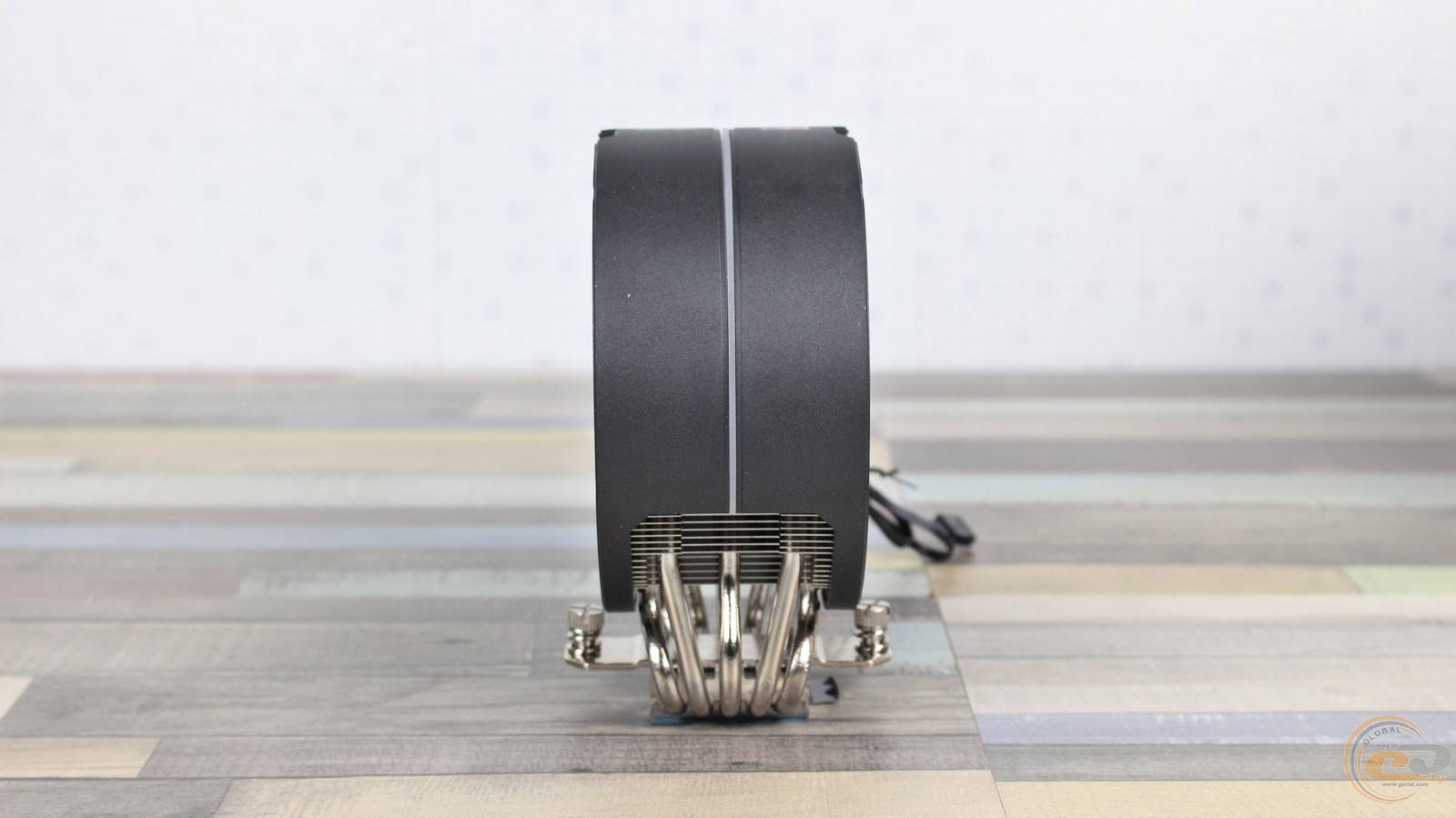

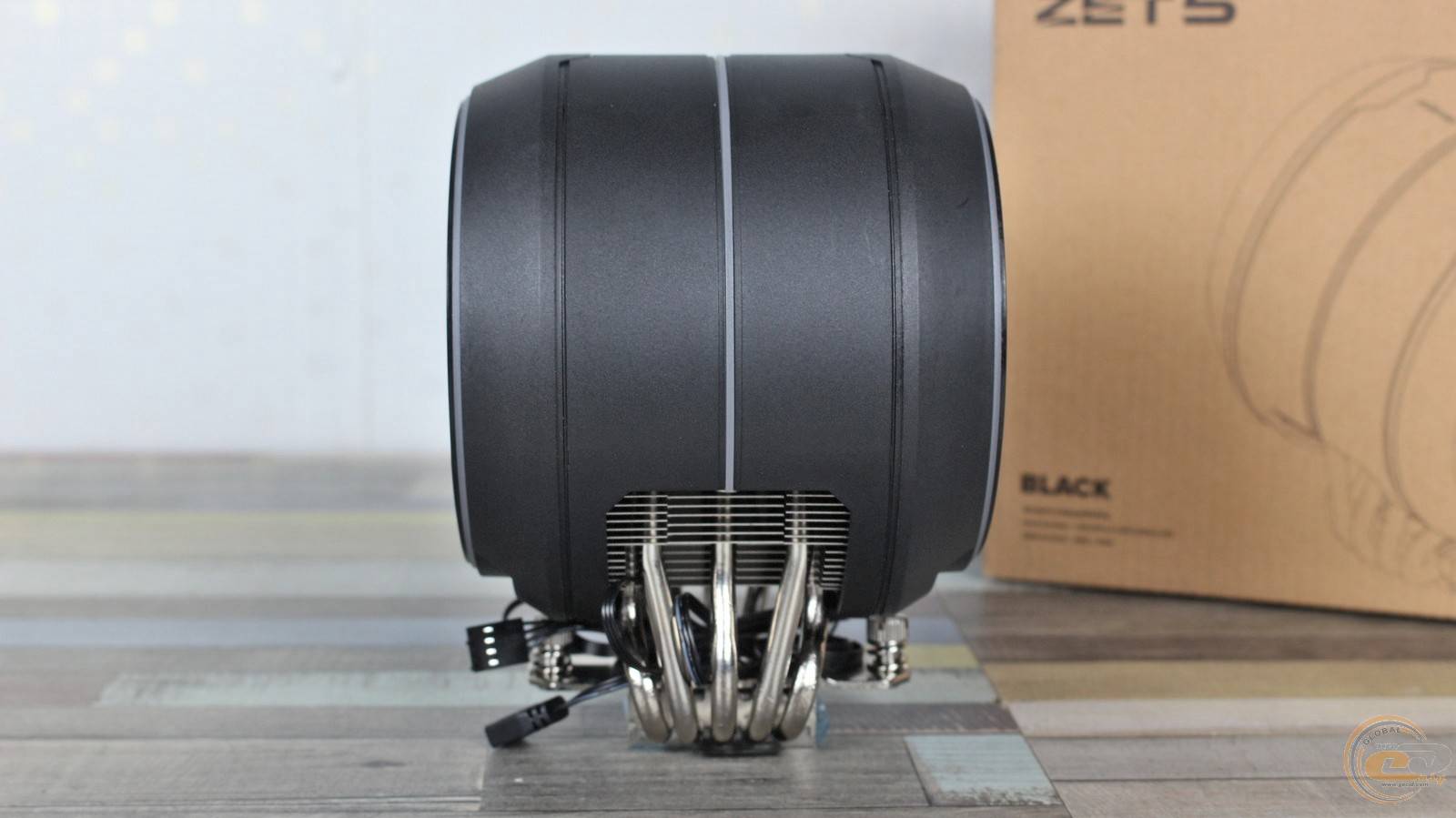

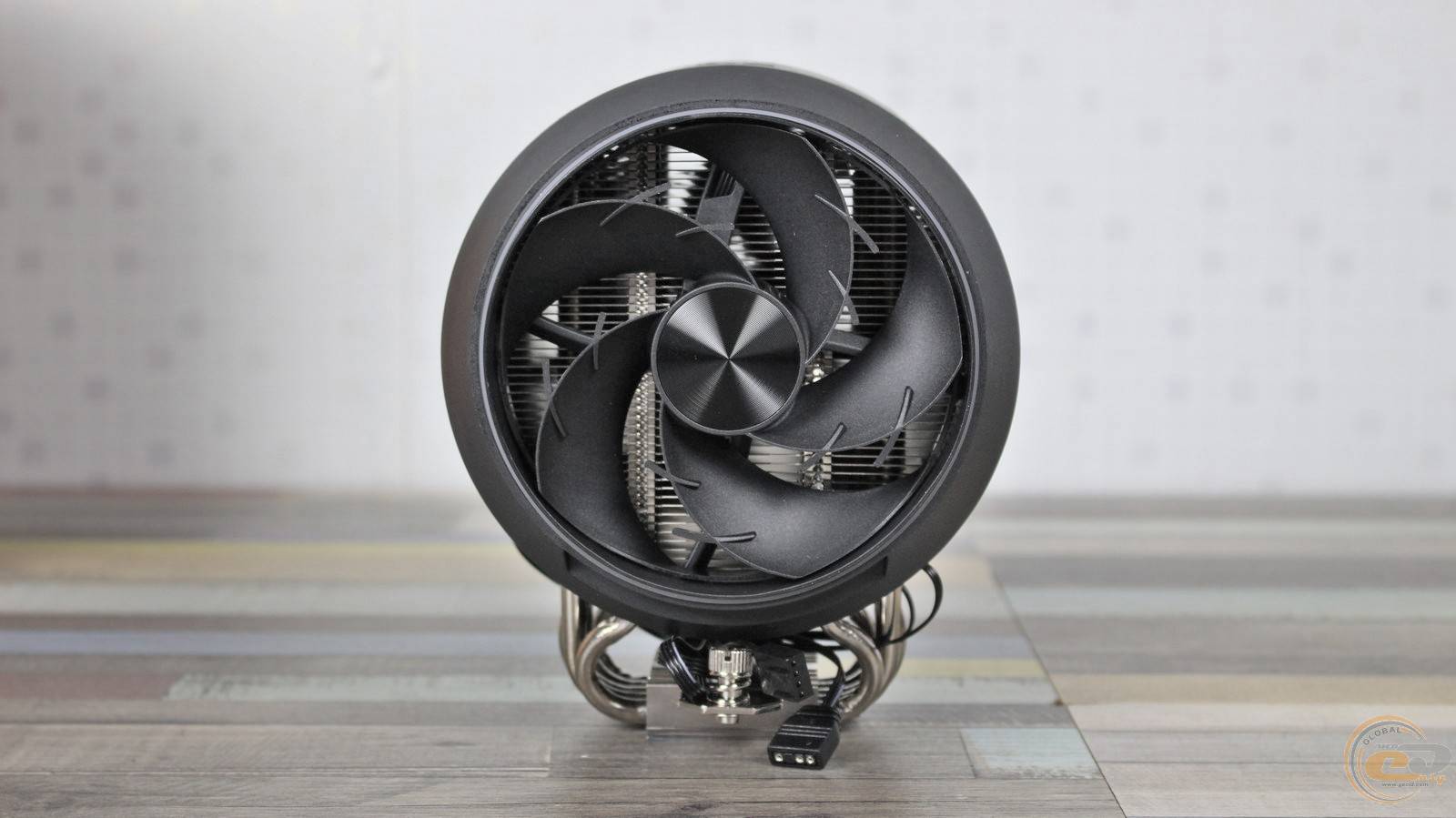

В собранном виде ZALMAN ZET 5 BLACK смотрится совершенно и оригинально, ведь визуально здесь нет четкого разделения между вентиляторами и радиатором. Габариты устройства составляют 130х117х158 мм, поэтому оно легко поместится в большинство современных корпусов с максимальной высотой кулера до 160 мм. При этом его масса достигает 970 г.

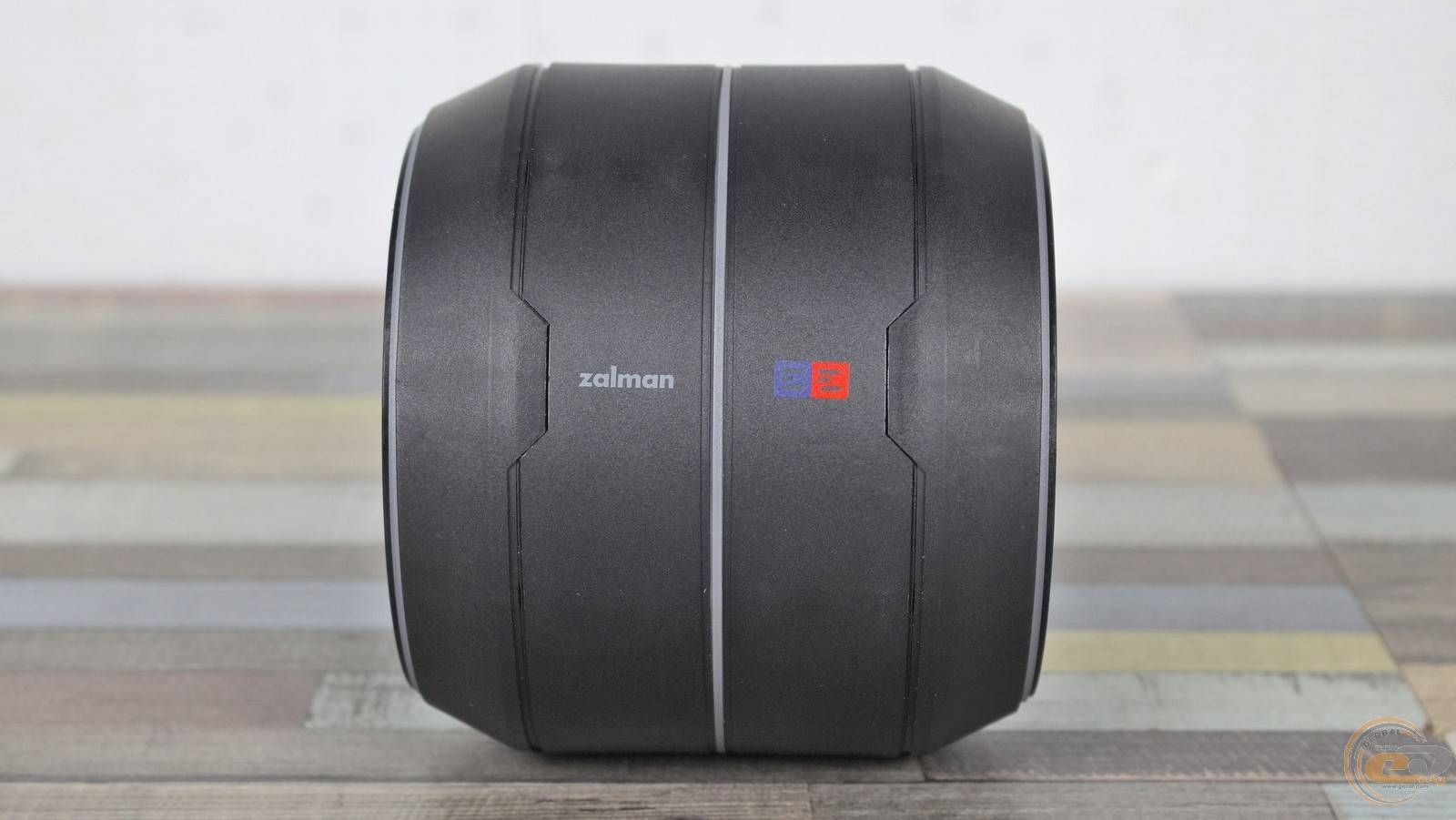

Дополнительным дизайнерским акцентом является логотип производителя и две цветные отметины на верхней части корпуса — небольшая деталь, которая удачно дополняет общую композицию.

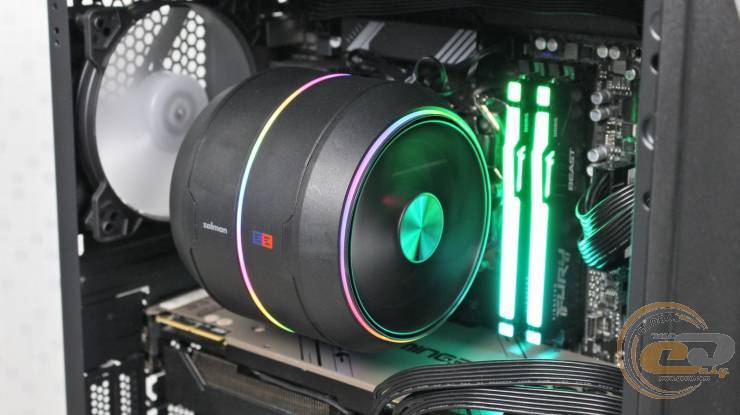

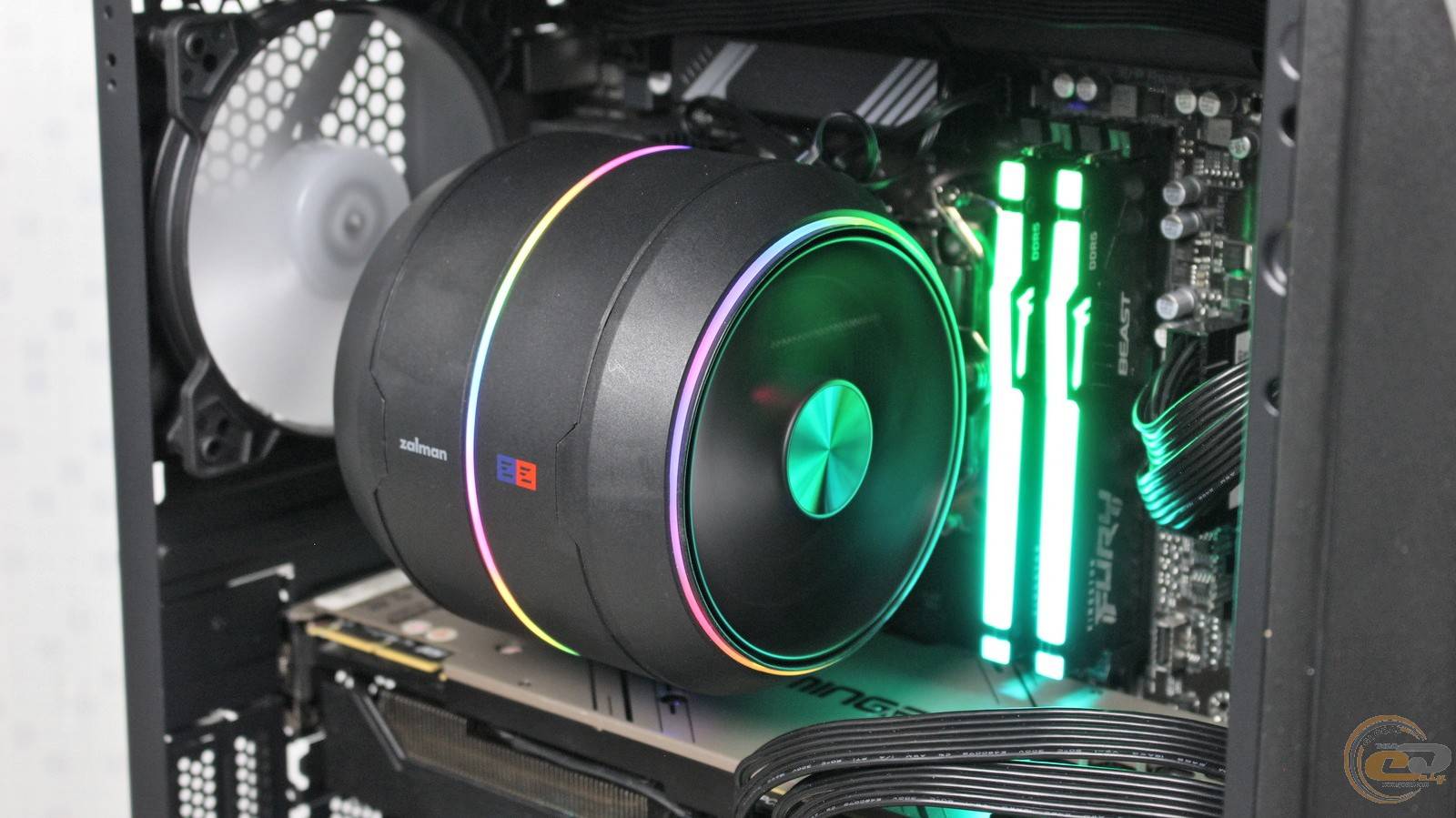

Кулер оснащен подсветкой трех кругов. Его можно синхронизировать с другими компонентами системы, эффектно и гармонично дополнив неординарный дизайн охладителя.

Процесс установки

ZALMAN ZET 5 BLACK совместим со всеми актуальными платформами и некоторыми устаревшими: AMD Socket AM5/AM4 и Intel Socket LGA1851/LGA1700/LGA1200/LGA1150/LGA1151/LGA1155/LGA1156. Процесс установки подробно описан в инструкции, а из инструментов понадобится только фигурная отвертка.

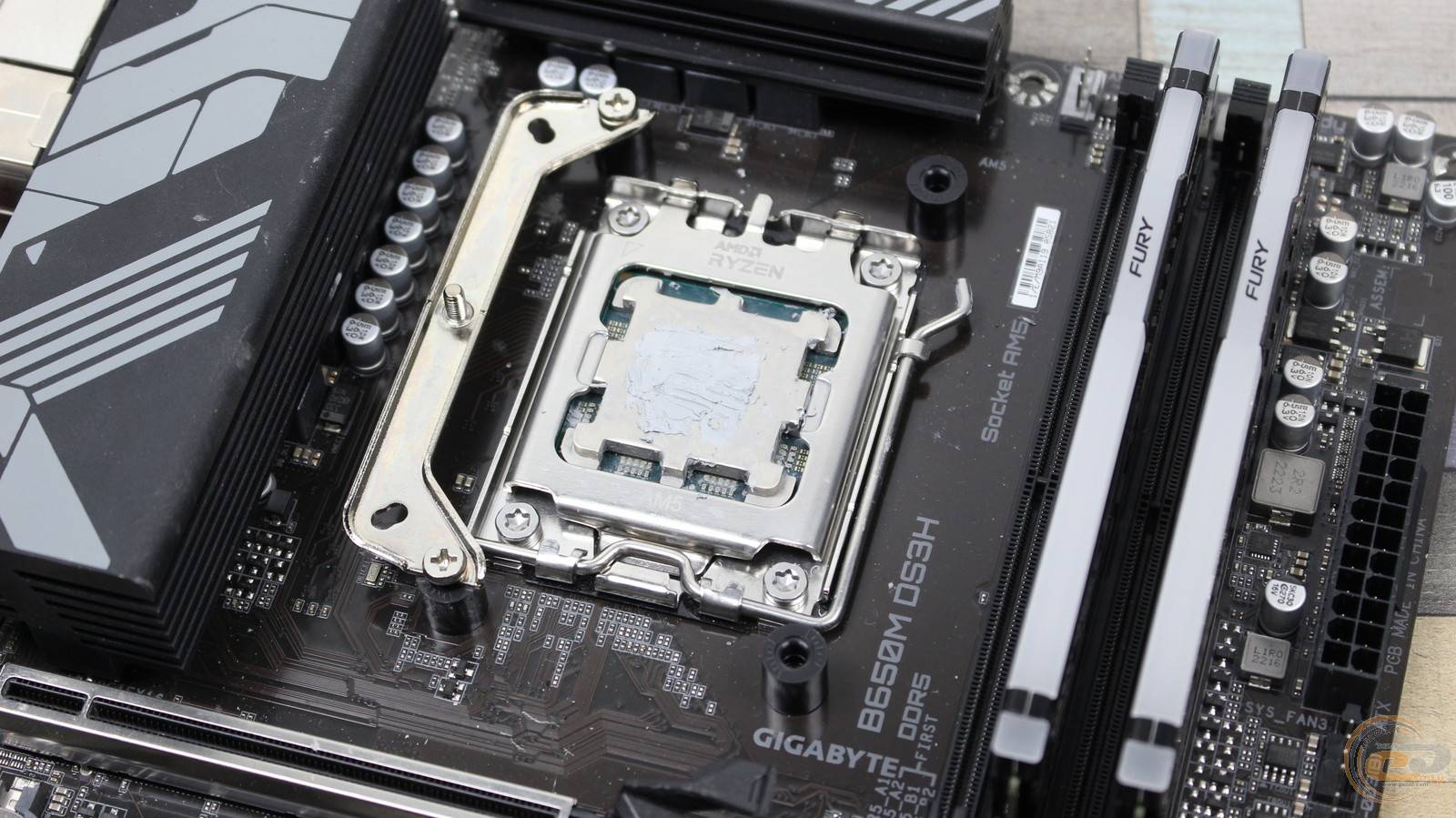

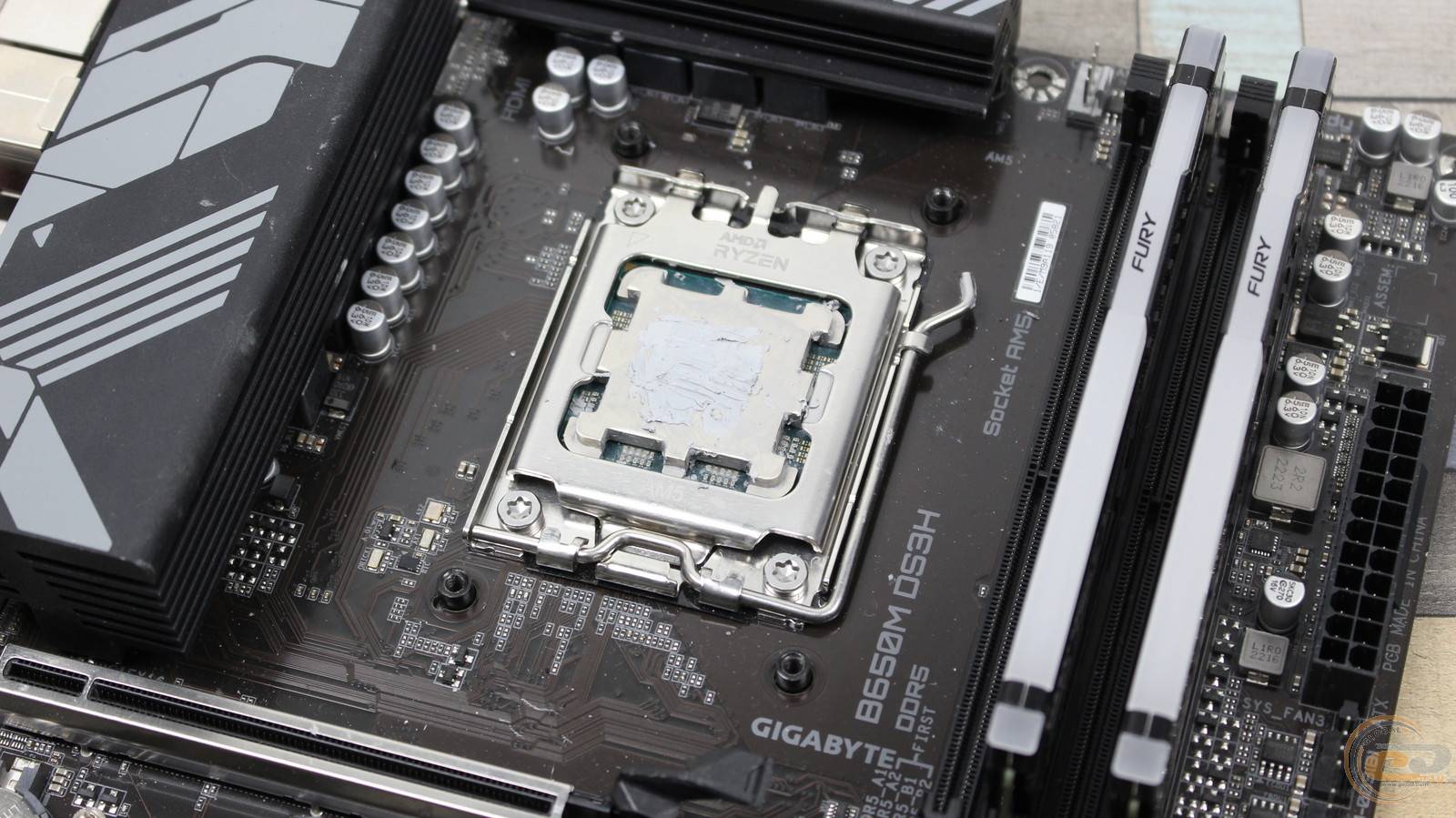

На платформе AMD Socket AM5 сначала снимается стандартный фронтальный крепеж.

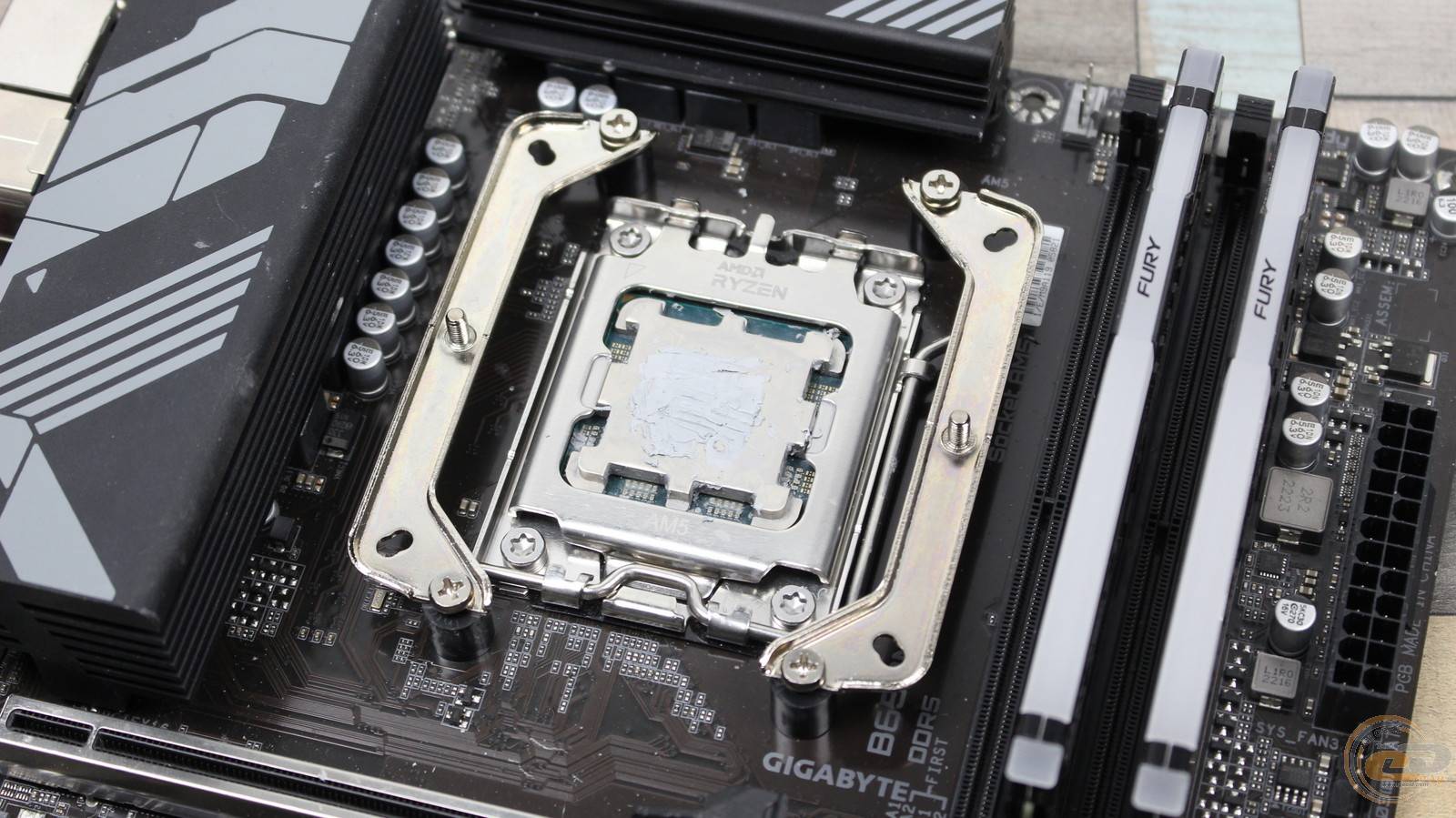

Вместо него на лицевой стороне материнской платы устанавливаются четыре стойки для платформы AMD, а поверх них фиксируется пара универсальных кронштейнов.

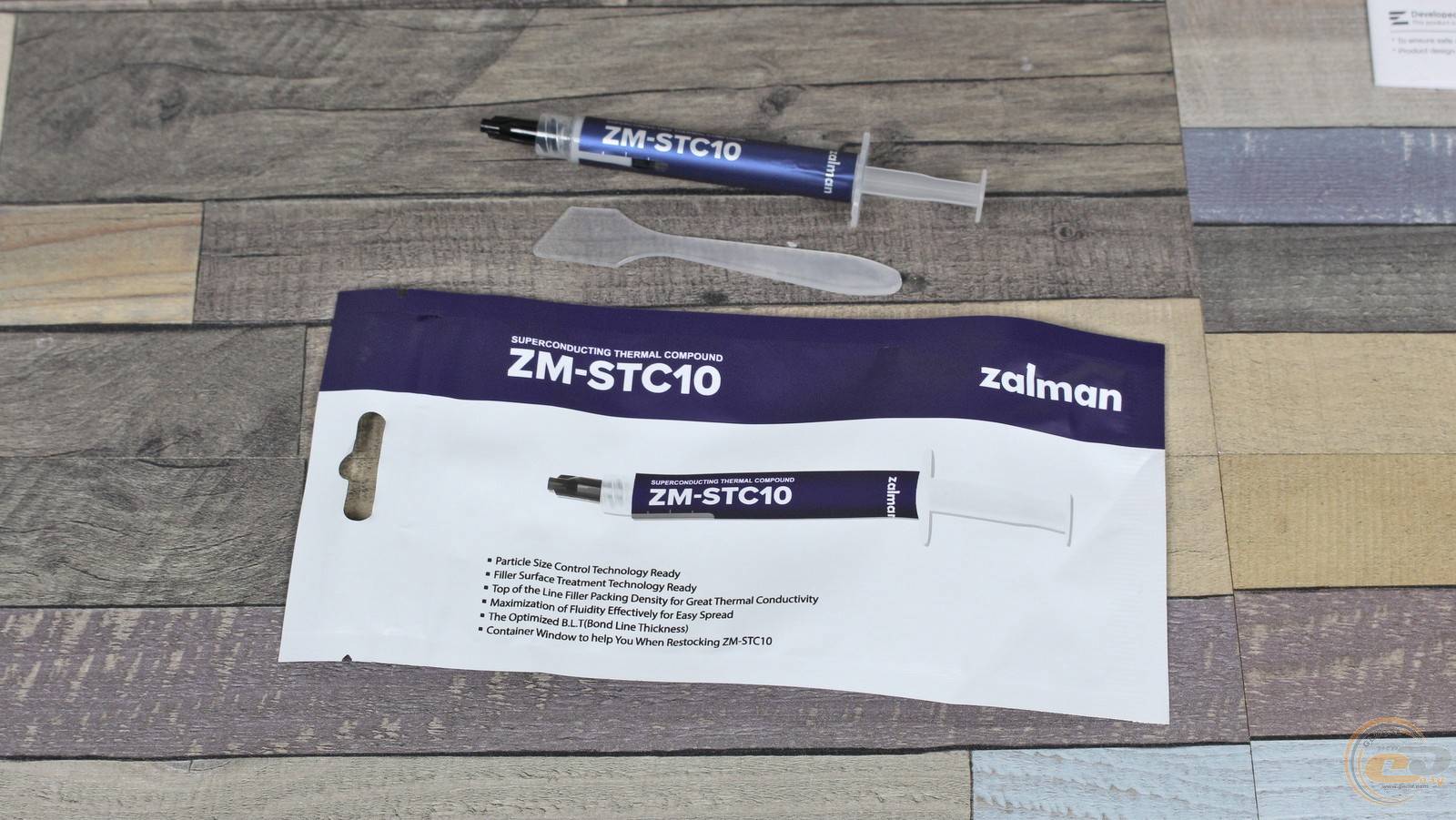

Самое время нанести термопасту. В комплекте поставляется шприц ZALMAN ZM-STC10. Нам не удалось найти ее тестов в сети, однако предыдущая версия ZALMAN ZM-STC9 с теплопроводностью 9,1 Вт/(м·K) демонстрировала результаты на уровне Arctic MX-5 и Thermalright TF6. Поэтому десятая версия с показателем 11,5 Вт/(м·K) должна быть еще более эффективной. К тому же, в комплекте есть лопатка для удобного нанесения.

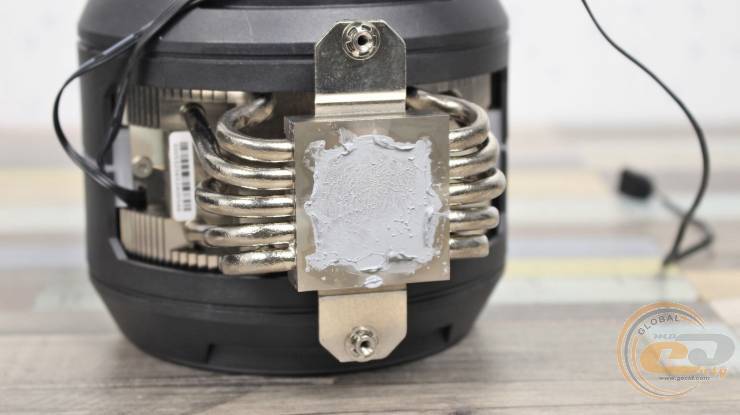

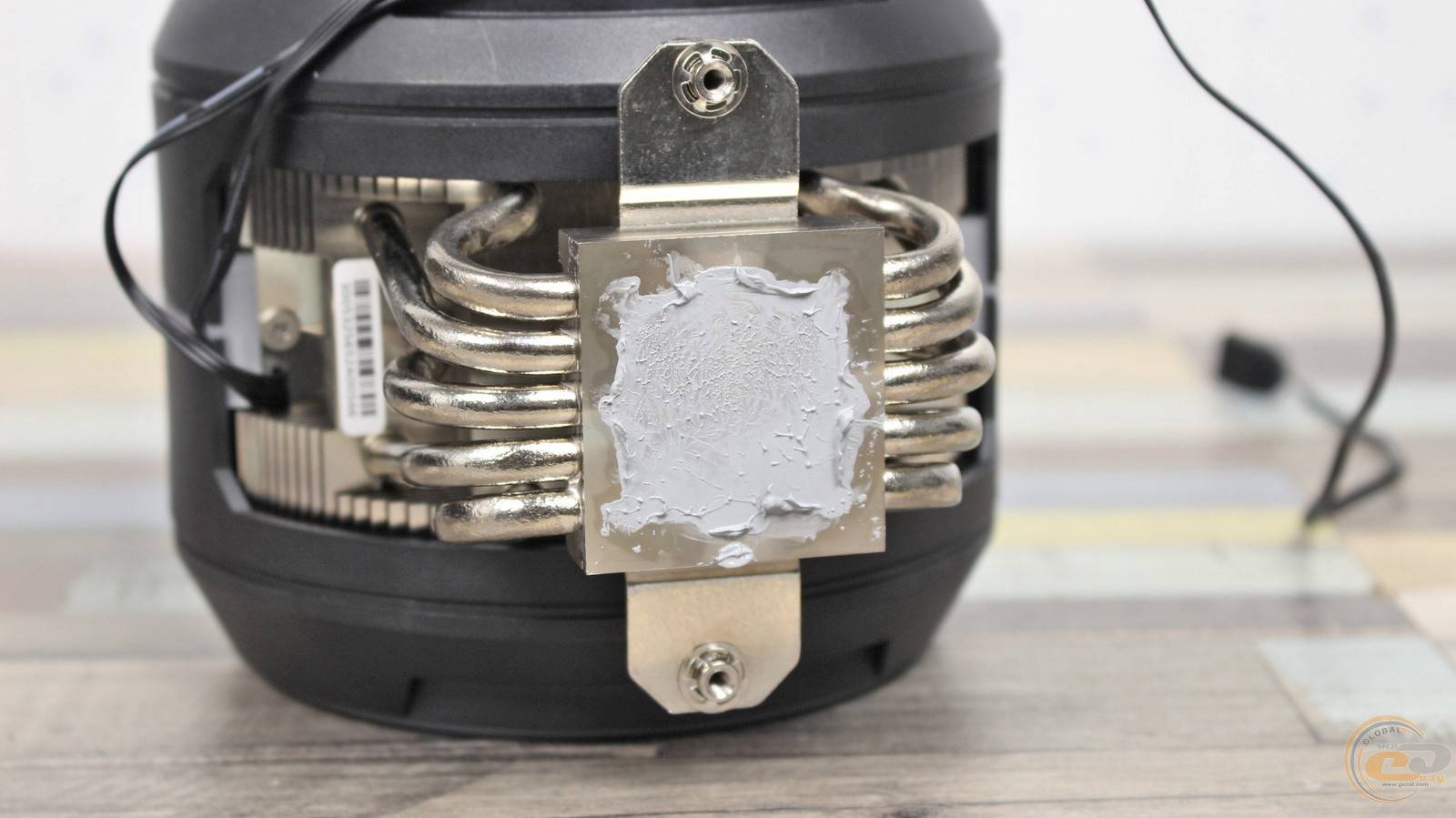

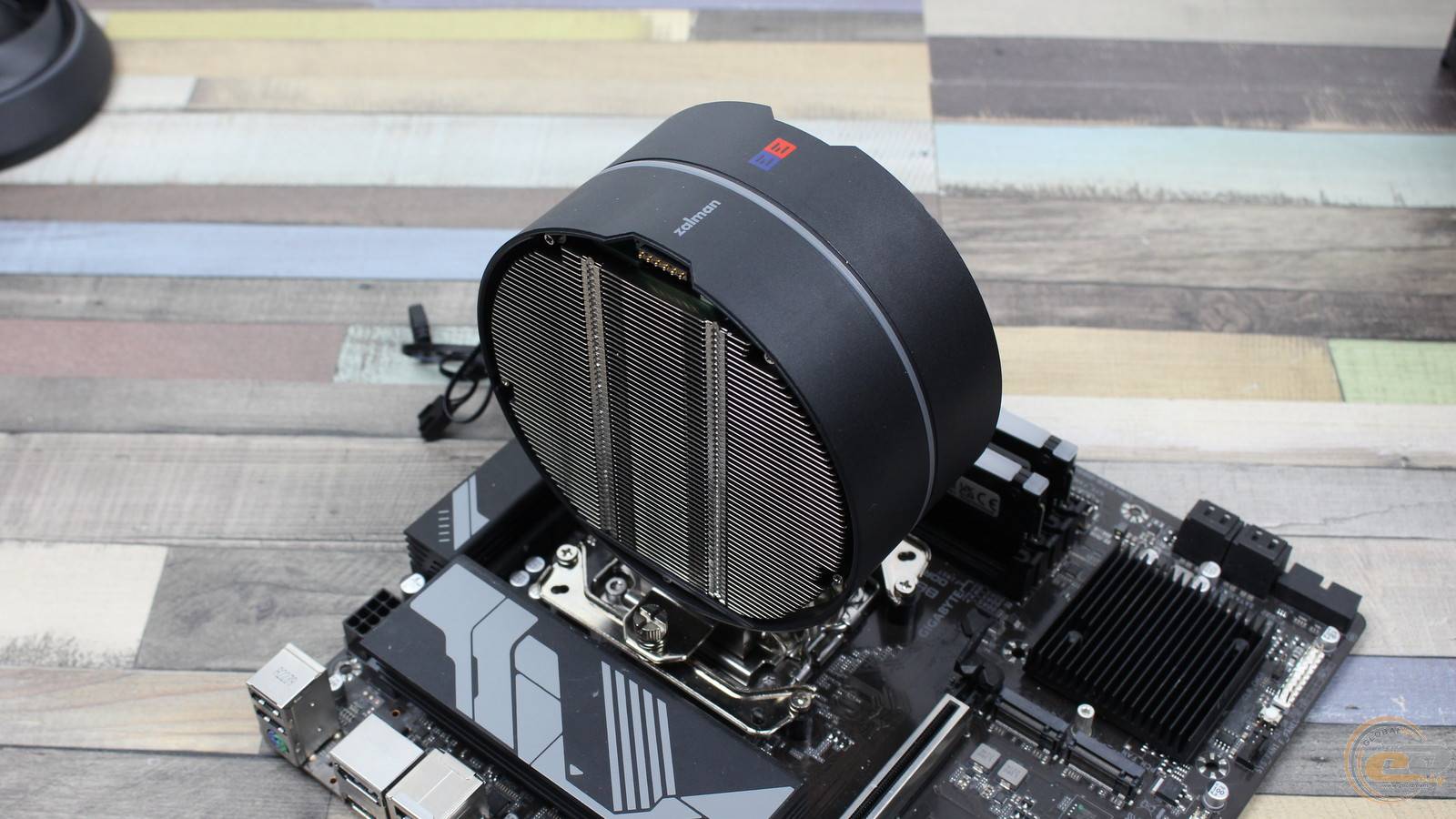

После нанесения термопасты радиатор закрепляется двумя подпружиненными винтами.

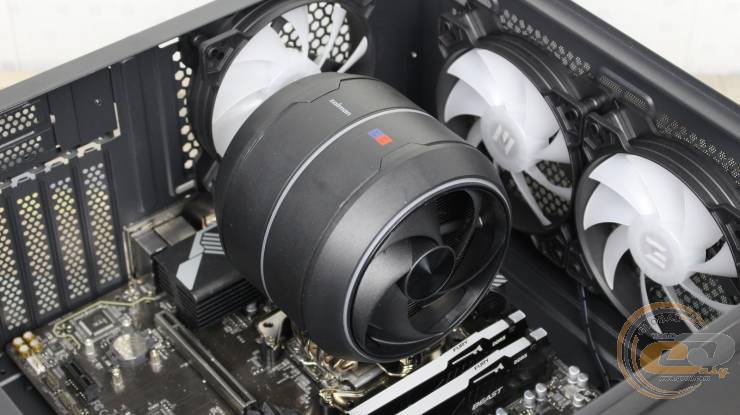

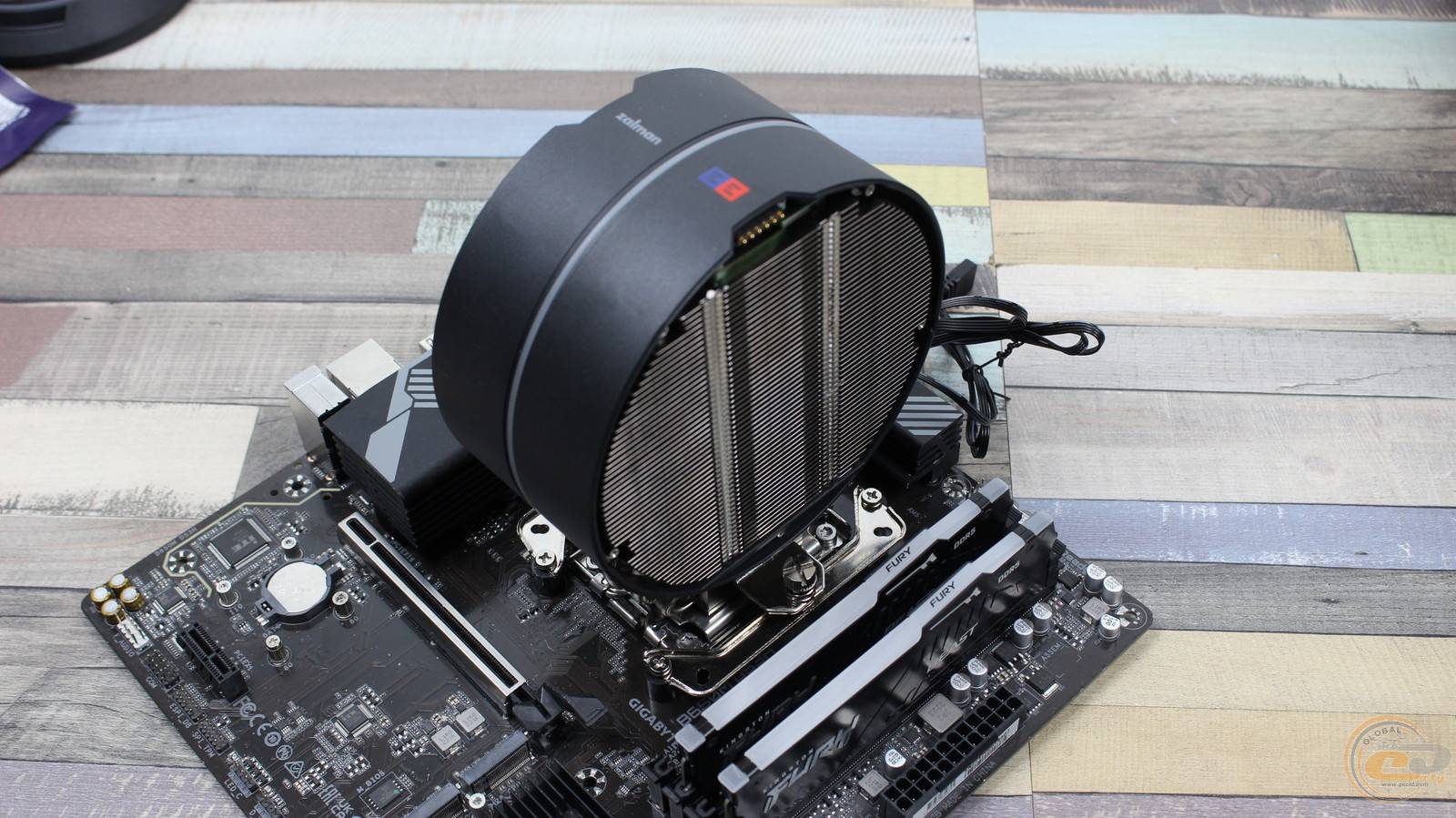

Финальным шагом является подключение кабелей к плате и чрезвычайно простая установка вентиляторов благодаря вышеупомянутому магнитному креплению. Хотя ZALMAN ZET 5 BLACK сам по себе не слишком габаритный, он перекрывает первый DIMM-слот, так что в него поместятся модули высотой до 42 мм.

Тестирование

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 х 4,7 – 5,6 ГГц, TDP 170 Вт, PPT 230 Вт)
Материнская плата	GIGABYTE B650 DS3H rev.1.0 (AMD Socket AM5, B650)
Оперативная память	2 × 16 ГБ DDR5-6000 Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарта	ASUS TUF GAMING GeForce RTX 3090 Ti OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Блок питания	DeepCool PQ1000M, 1000 Вт
Корпус	DeepCool CH560 DIGITAL WH
Термопаста	GD900

Во время тестирования в BIOS были выставлены следующие лимиты:

• Precision Boost Overdrive PPT Limit – 220 W;
• TDC Limit - 110 A;
• EDC Limit – 210 A.

В тесте AIDA Stress CPU процессор работал на частоте 5,34 ГГц при напряжении 1,092 В, а в Stress FPU – на 4,57 ГГц при 1,37 В. Пропусков тактов в любом режиме не наблюдалось.

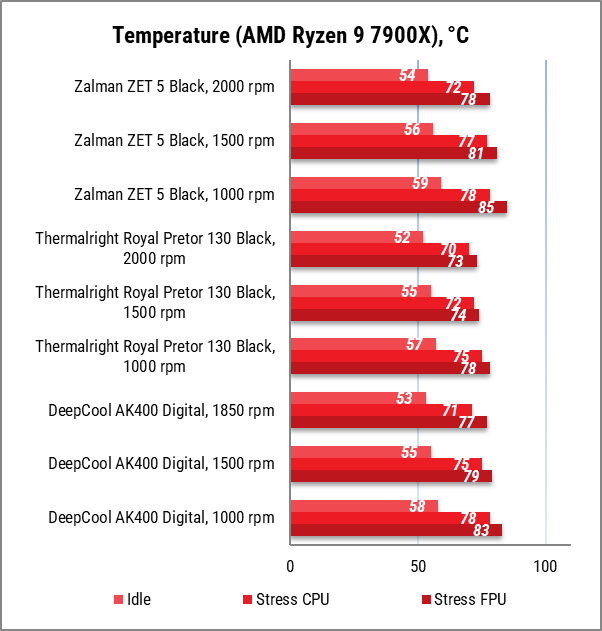

В нашем сравнении кулер ZALMAN ZET 5 BLACK показал самые низкие результаты, уступив даже одновентиляторному DeepCool AK400 DIGITAL. Впрочем, учитывая уменьшенную ради дизайна площадь радиатора и диаметр вентиляторов 115 мм, это вполне ожидаемо.

С другой стороны, его возможностей вполне достаточно для эффективного охлаждения горячего 12-ядерного тестового Ryzen 9 даже при минимальной частоте вращения и использовании бюджетной GD900. В то же время в комплекте поставляется более эффективный компаунд, а в большинстве систем устанавливаются гораздо более холодные процессоры.

Скорость вращения лопастей, об/мин	Уровень шума
1000	Тихий, комфортный
1500	Ниже среднего, комфортный
2000	Выше среднего, заметный на фоне работы системы

Что же касается уровня шума, то при 1000 об/мин он тих и комфортен, при 1500 об/мин ниже среднего и все еще комфортен, а только при максимальных 2000 об/мин его шума отличается на фоне других компонентов.

Итоги

ZALMAN ZET 5 BLACK – эффективный кулер, способный охлаждать даже 12-ядерный Ryzen 9 при минимальной скорости вращения вентиляторов. Впрочем, его главная особенность заключается не столько в производительности, сколько в оригинальном дизайне.

Внешне радиатор с вентиляторами смотрится как одно целое. Магнитный крепеж значительно упрощает сборку, а в целом процесс монтажа очень прост. При этом три кольца подсветки создают яркий визуальный эффект. Впрочем, существует ограничение по высоте модулей памяти – в первый слот можно установить модуль высотой до 42 мм.

В целом ZALMAN ZET 5 BLACK — интересное предложение в ценовом сегменте свыше $2500 или около $55. Он ориентирован на пользователей, которые при сборке ПК ценят не только эффективность охлаждения, но и стремятся создать нечто действительно стильное и оригинальное.

Достоинства:

• достойная производительность;
• оригинальный узнаваемый дизайн;
• пара вентиляторов с магнитным креплением на основе гидравлических подшипников;
• поддержка всех актуальных и некоторых старых платформ AMD и Intel;
• простота монтажа;
• высота 158 мм обеспечивает совместимость с большим количеством корпусов;
• комфортный уровень шума на большей части в диапазоне работы;
• высокоэффективная термопаста ZALMAN ZM-STC10 в комплекте;
• адресная LED-подсветка.

Особенности:

• в первый слот памяти поместятся модули высотой до 42 мм;
• заметный шум при максимальной частоте вращения вентиляторов.
