Обзор ASUS ZenScreen MB27ACF: портативный монитор без компромиссов

Портативные мониторы ASUS серии ZenScreen – частые гости наших обзоров. Среди классических 15-16-дюймовых моделей существует отдельная ветвь – устройства с большей диагональю, которые уже не просто дополняют ноутбук, а формируют полноценное рабочее место. В прошлом году мы знакомились с ASUS ZenScreen MB229CF – 22-дюймовым Full HD решением с той же конструкцией и логикой использования.

На этот раз у нас на обзоре его старший брат – ASUS ZenScreen MB27ACF. Для тех, кому 22 дюйма уже мало, а хочется больше просторного, более высокого разрешения и лучшей картинки. 27" IPS, QHD, 100 Гц, USB-C с DP Alt Mode, HDMI, 2.1-канальный звук с сабвуфером, монтаж на перегородке или C-кронштейне – все знакомо, но масштаб другой.

Дизайн остался без изменений: изящный профиль толщиной 5,4 мм, вес – чуть менее 3 кг, ручка-подставка с регулировкой угла, позволяющая легко переносить его с места на место, располагать и настраивать положение всеми возможными способами.

Благодаря интуитивно понятному интерфейсу DisplayWidget Center можно легко настраивать параметры монитора, не касаясь физических кнопок.

Монитор поддерживает технологию ASUS Eye Care, которая включает в себя фильтрацию синего света (Low Blue Light) и устранение мерцания (Flicker Free) — все для уменьшения нагрузки на глаза во время длительной работы.

В Украине ASUS ZenScreen MB27ACF доступен по цене около 22 799 грн.

Функционал поражает, но мы привыкли проверять все на практике. Начнём с технических характеристик, сведенных в таблицу для удобства.

Спецификация

Модель	ASUS ZenScreen MB27ACF
Тип панели	IPS
Тип покрытия	Matte Coating (Anti-Glare)
Тип подсветки	LED
Диагональ, дюймов/см	27/68,58
Область просмотра дисплея (Ш*В), мм	596,74 х 335,66
Максимальное разрешение	2560 х 1440
Соотношение сторон	16:9
Размер пикселя, мм*мм	0,233 х 0,233
Время отклика (GtG), мс	5
Типичная яркость, кд/м²	300
Коэффициент статической контрастности (типичный)	1500:1
Углы обзора (CR≧10, H/V), °	178 / 178
Частота вертикальной развертки (макс.), Гц	100
Количество отображаемых цветов млн.	16,7
Поддержка адаптивной синхронизации	Adaptive-Sync
Технология Flicker-free	Да
Технология QuickFit	Да (Photo/Alighment Grid)
Игровые функции:
GamePlus	Да, Прицел/Таймер/Счетчик FPS/Выравнивание изображения
Splendid	Да, режимы Стандартный / sRGB / Пейзаж / Театральный / Игровой / Чтение / Темная комната / Режим пользователя
DisplayWidget Center	есть
Видеофункции:
Технология Trace Free	есть
Выбор цветовой температуры	есть (4 режима)
Поддержка HDCP	есть, 1.4
Технология VRR	есть (Adaptive-Sync)
Технология Low Blue Light	есть
Аудио
Акустическая система	2.1 канальная
ВЧ динамик	2 x 1 Вт
НЧ динамик	1 x 1,5 Вт
Интерфейсы	USB-C x 1 (DP Alt Mode+Power Delivery 70W) HDMI(v2.0) x 1 3,5-мм разъем для наушников х 1
Частота сигнала	Частота цифрового сигнала:  USB-C: 30~111 кГц (H) / 48~100 Гц (V) HDMI: 30~111 кГц (H) / 48~100 Гц (V)
Особенности конструкции:
Наклон экрана, °	+20 ~ -5
Поворот в горизонтальной плоскости, °	+90 ~ -90
Поворот в вертикальной плоскости, °	+90 ~ -90
Регулировка высоты, мм	0 ~ 180
Настройка по оси Z, мм	Extend / Retract 0 ~ 144
Настенный крепеж VESA, мм	75 х 75
Kensington Lock	есть
Энергопотребление:
Энергопотребление в режиме энергосбережения / номинальное, Вт	<0,5 /≦ 19,0
Напряжение	100-240 В, 50/60 Гц
Адаптер	ASUS / ADP-120VH B 100~240 В, 50/60 Гц, 2,5 A 20 В ⎓ 6 А 120 Вт
Размеры:
Размеры, (Ш*В*Г), см	61,1 x 75,6 x 30,1
Размеры, (Ш*В*Г) без подставки, см	61,1 x 38,7 x 2,9
Размеры упаковки, (Ш*В*Г), см	69,0 x 46,0 x 15,6
Вес нетто без подставки, кг	2,98
Вес брутто, кг	7,5
Гарантия, месяцев	36
Аксессуары	сжатое руководство по эксплуатации гарантийный талон кабель USB-C кабель HDMI шнур питания адаптер питания кронштейн с С-образным зажимом комплект крючков для перегородки L-образная отвертка винт
Сертификаты и стандарты	Energy Star TÜV Flicker-free TÜV Low Blue Light FSC MIX
Фирменное ПО для настройки монитора	ASUS DisplayWidget Center
Руководство пользователя	Manual
Сайт производителя	ASUS
Страница продукта	ASUS ZenScreen MB27ACF

Упаковка и комплект поставки

Коробка из качественного плотного картона, оформленная в фирменном стиле линейки ZenScreen – монохромная полиграфия, логотип ASUS, слоган, название модели и список ключевых технологий. Упоминается об IPS-панели с разрешением QHD и частотой обновления 100 Гц, универсальном разъеме USB-C, 2.1-канальной акустической системе и кронштейне с С-образным зажимом. На одной из граней размещен QR-код, ведущий к технической информации. Также отмечено про 3-летнюю гарантию.

В комплекте краткое руководство, гарантийный талон, кабель USB-C, кабель HDMI, шнур питания, адаптер питания, кронштейн с С-образным зажимом, комплект крючков для перегородки, L-образная отвертка и винт.

Внешний вид и особенности эксплуатации

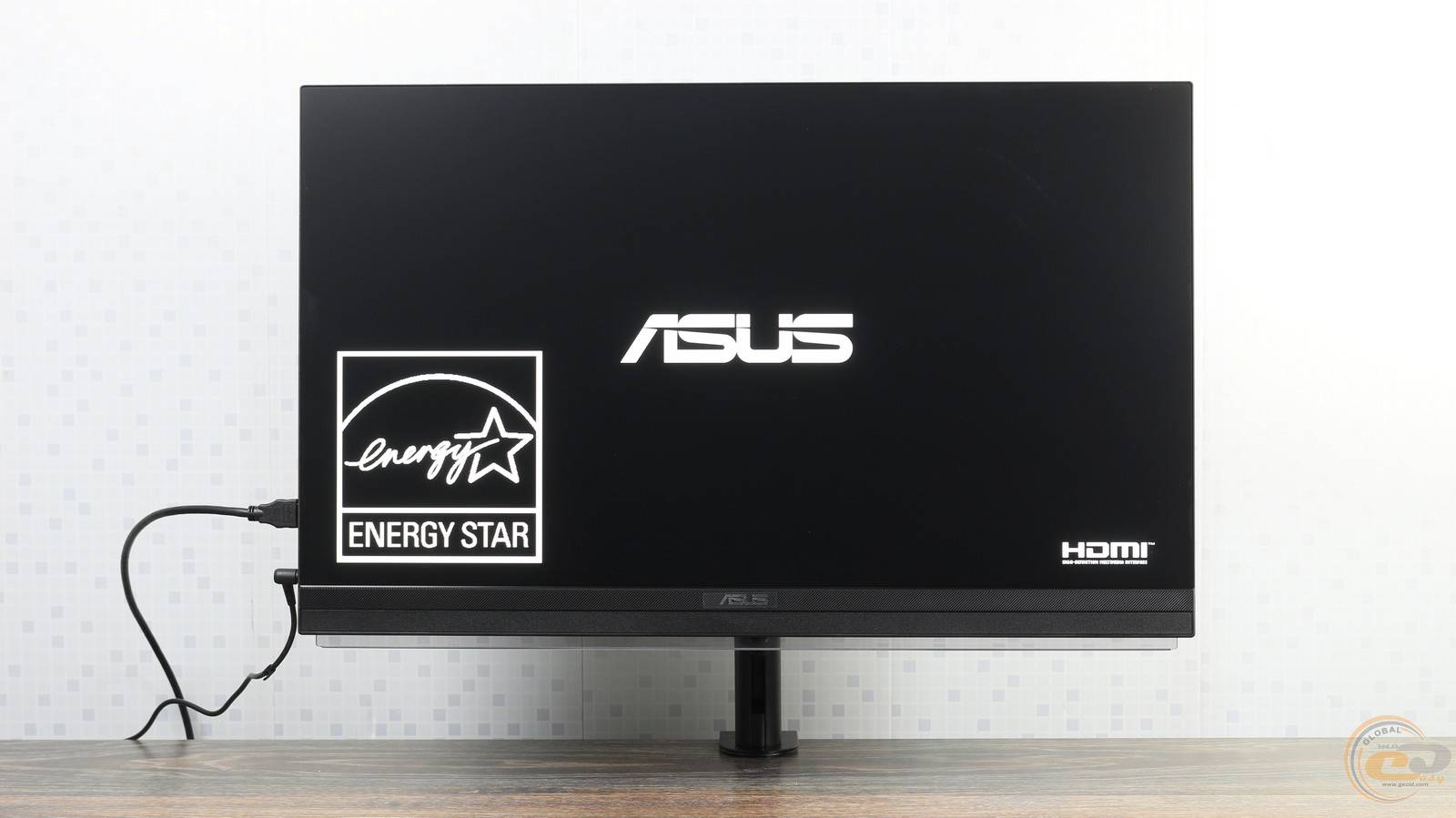

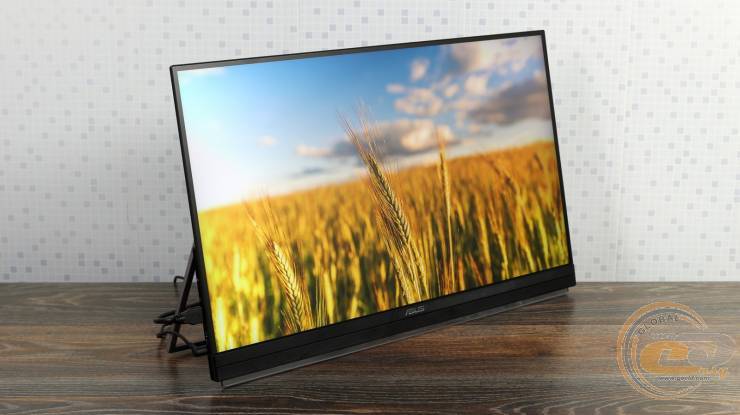

Дисплей ASUS ZenScreen MB27ACF имеет типичный безрамочный дизайн.

Передняя панель монитора выполнена из качественного черного пластика с шершавой фактурой, не собирающей следы пальцев и почти не подверженной загрязнению. Расстояние между активной частью матрицы и внутренними рамками минимальное: 5,47 мм по бокам и сверху, 1,45 мм снизу. Пластиковая рамка вокруг экрана имеет толщину около 1 мм.

Нижняя рамка разделена горизонтально на две равные части. Верхняя часть имеет текстурированную поверхность с наклонными линиями, а по центру расположен металлический логотип ASUS. Нижняя часть – перфорированная по всей длине, под ней в углах расположены два встроенных динамика. Под рамкой выступает сплошная полупрозрачная опора с резиновым напольным покрытием.

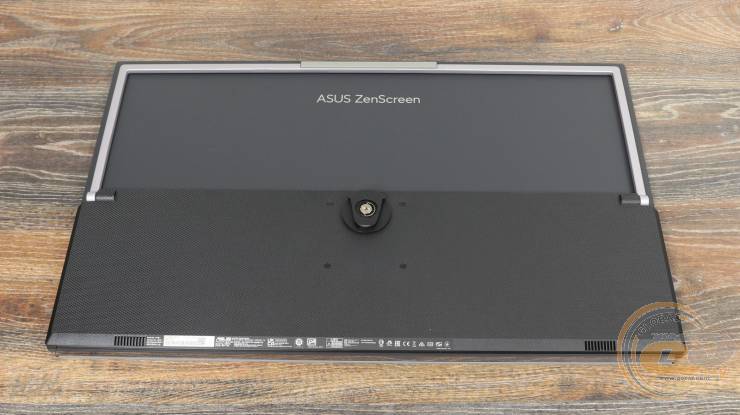

Тыльная часть корпуса выполнена из темно-серого матового пластика. В верхней зоне – надпись ASUS ZenScreen.

Задняя панель условно поделена на две секции: верхняя толщиной 5,4 мм имеет гладкую матовую темно-серую поверхность, а нижняя — 22,1 мм, более темная, с фактурной текстурой. Она совмещена с П-образной металлической подставкой, имеющей резиновое основание для стабильного размещения на столе.

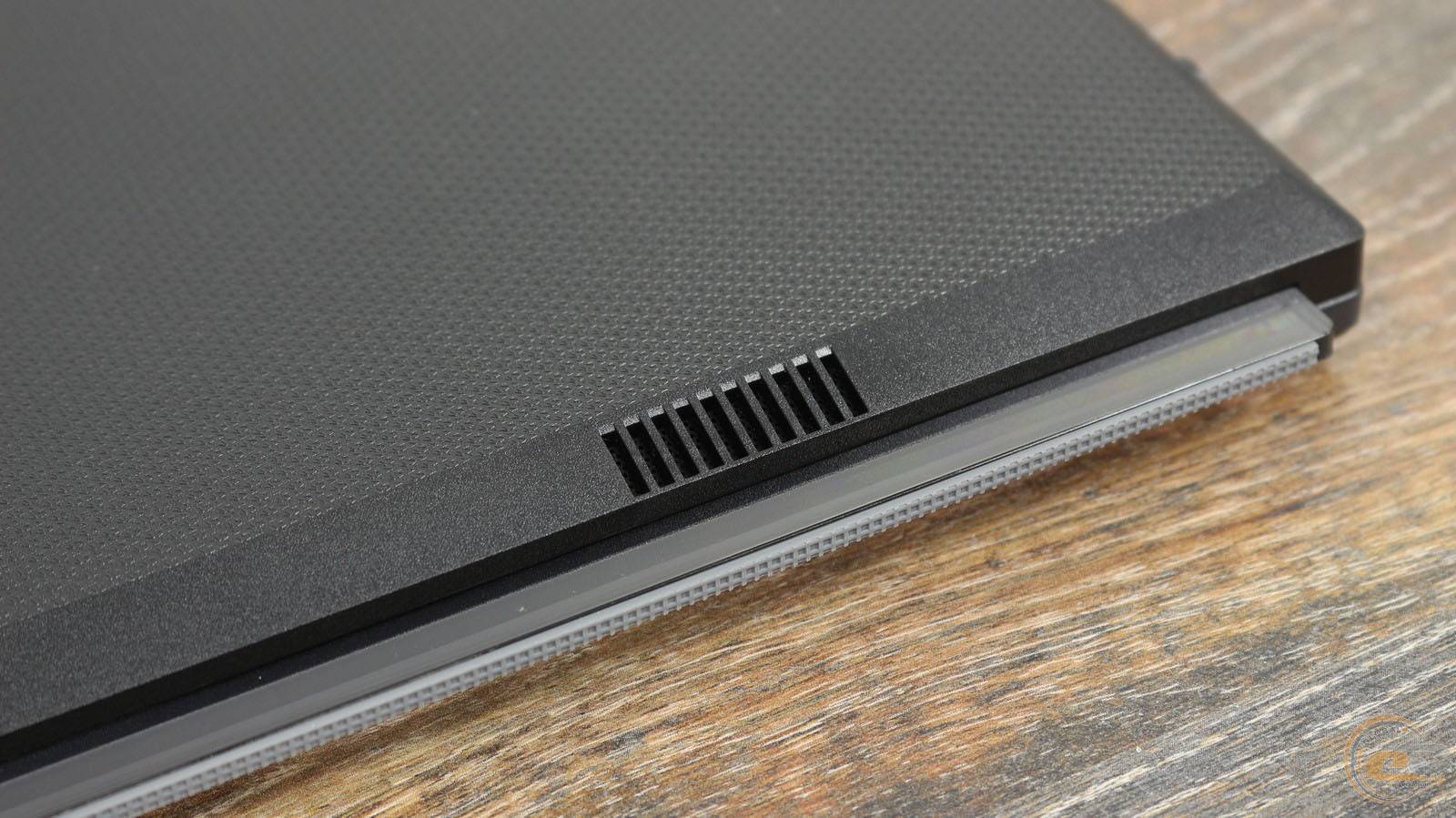

По углам нижней рамки – отверстия сабвуферов встроенной акустической системы.

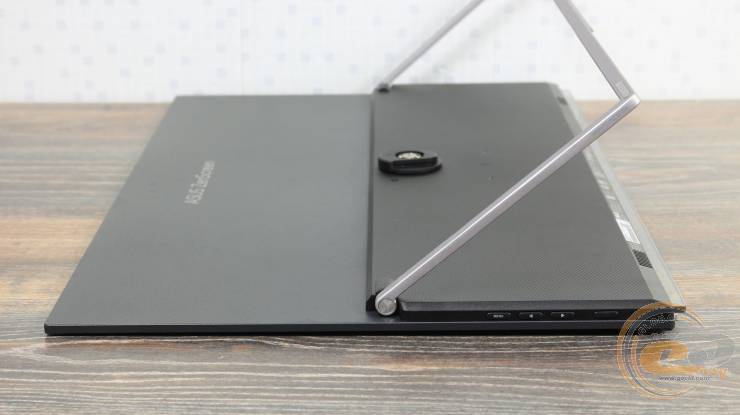

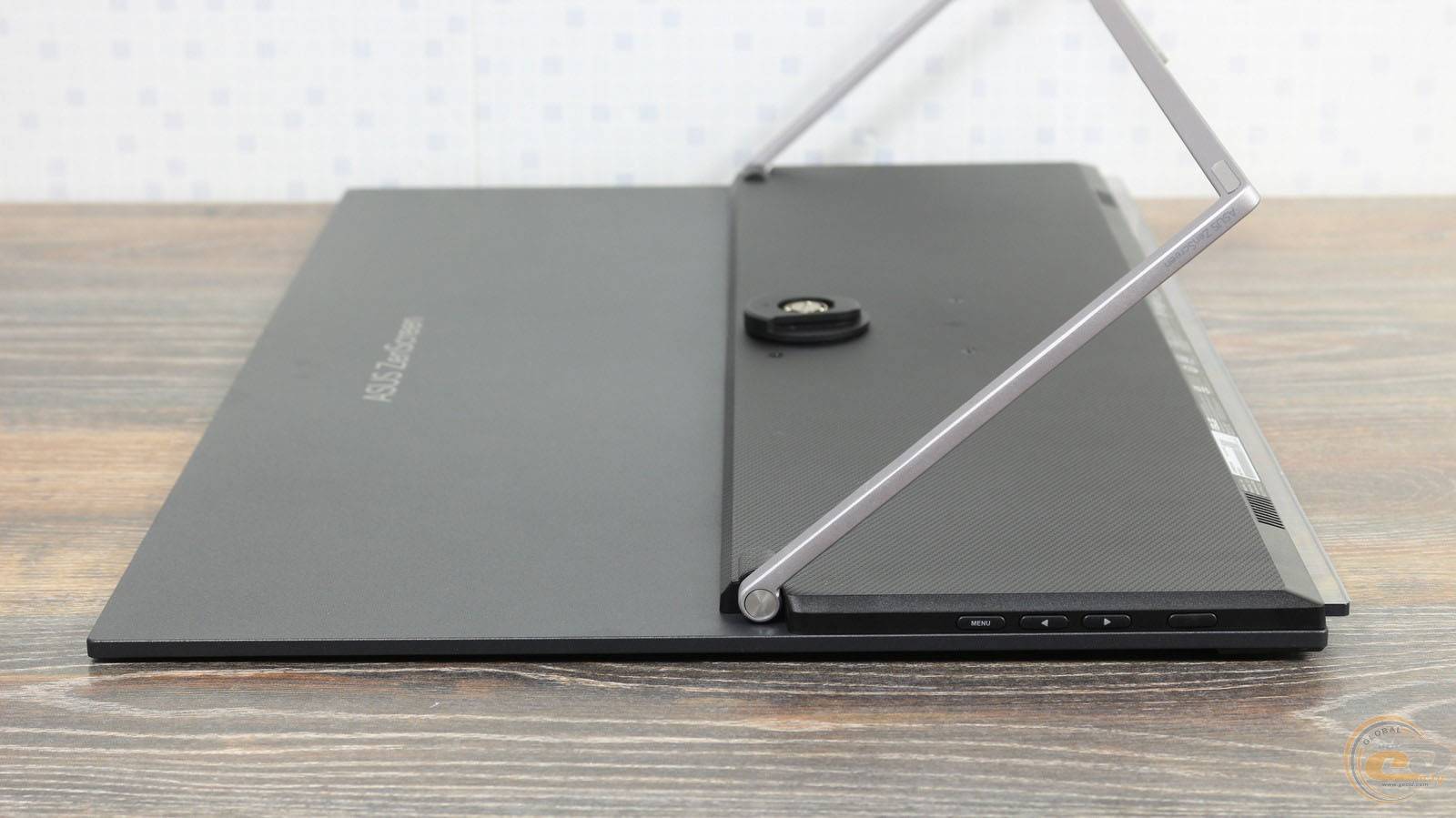

По центру задней стороны монитора расположено ¼-дюймовое гнездо для штатива, совмещенное с механизмом быстрой фиксации подвижной головки кронштейна. Вокруг него есть 4 отверстия для крепления VESA 75 x 75 мм.

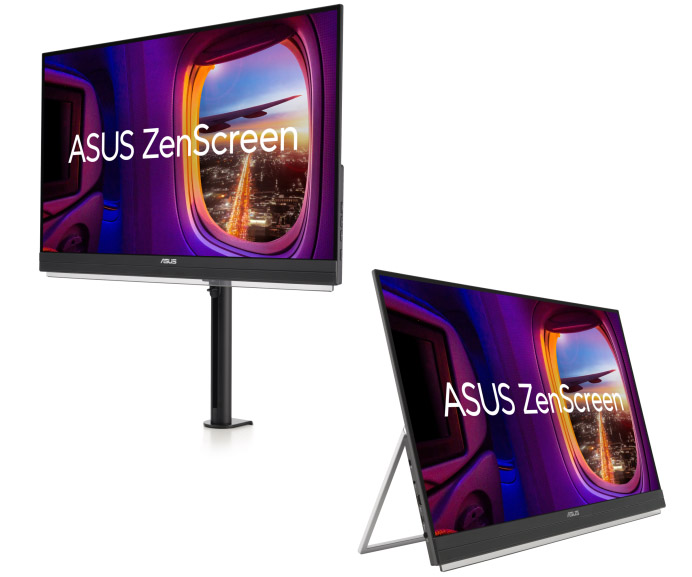

Эргономичный дизайн монитора позволяет размещать его тремя способами:

• Посредством раскладной подставки, которая служит надежной опорой под углом от 12 до 60°. Благодаря встроенной ручке монитор можно без проблем перенести на другое рабочее место и установить на кронштейн.

• Посредством монтажа на перегородке. Специальный комплект крепления позволяет разместить ASUS ZenScreen MB27ACF в вертикальном положении и регулировать высоту экрана в пределах до 150 мм;

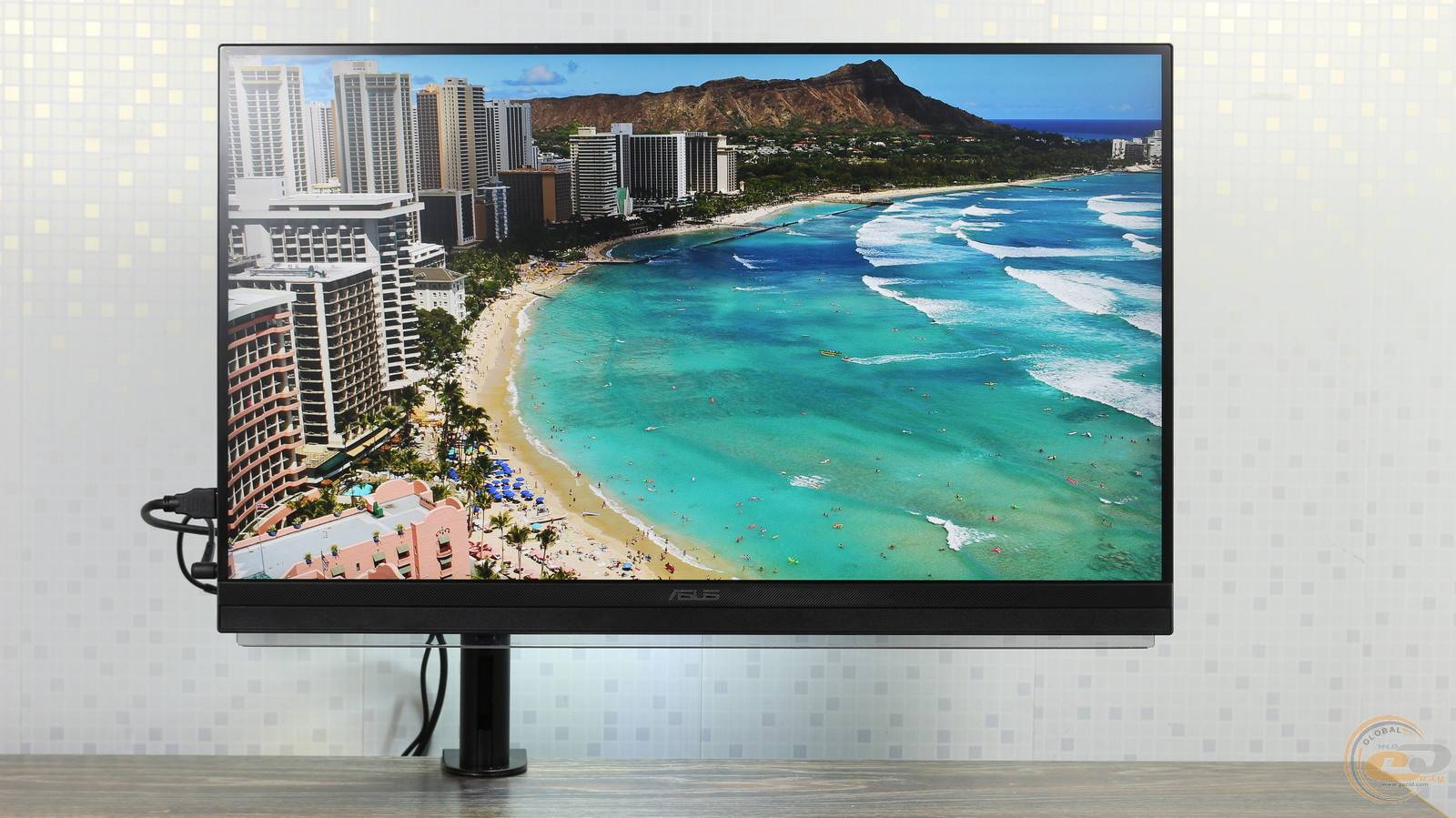

• С помощью кронштейна с С-образным зажимом. Он позволяет регулировать наклон в диапазоне от –5˚ до 20˚, поворот – от –90˚ до 90˚, высоту – до 144 мм, а также переводить монитор в портретный режим. Специальный механизм позволяет легко и быстро устанавливать и снимать его с подставки.

Ознакомиться со всеми способами размещения и креплением монитора можно по ссылке.

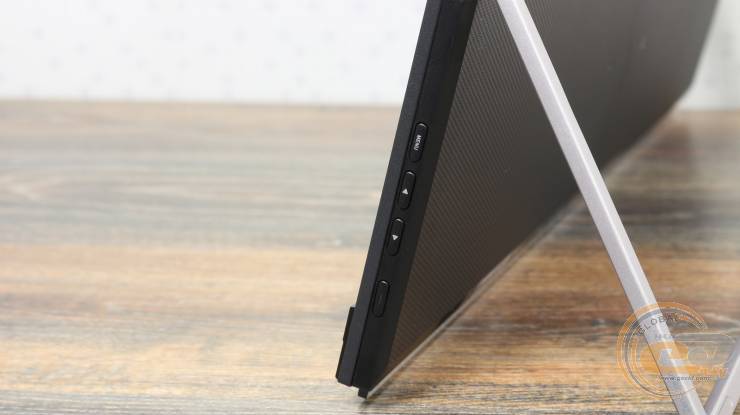

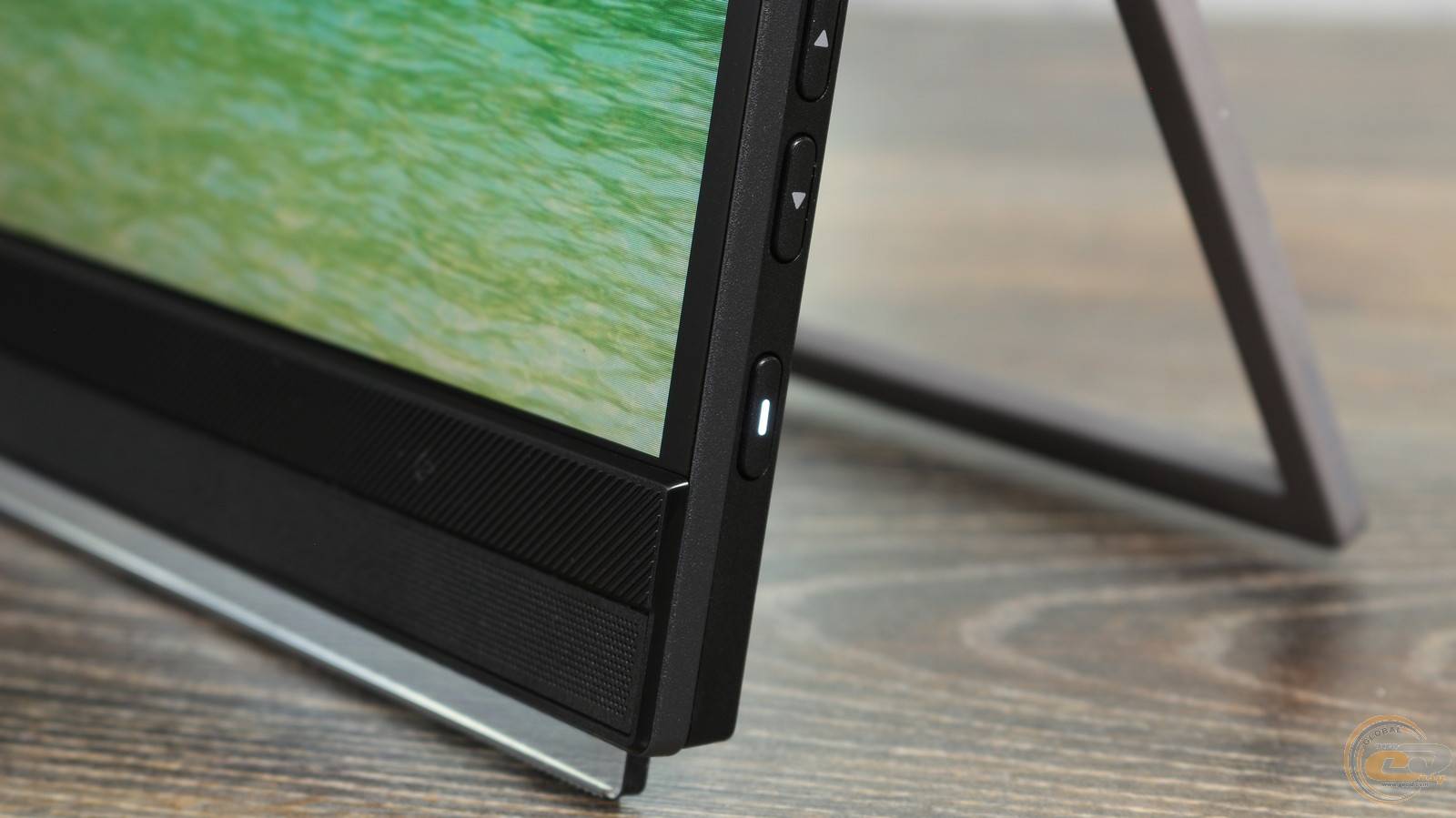

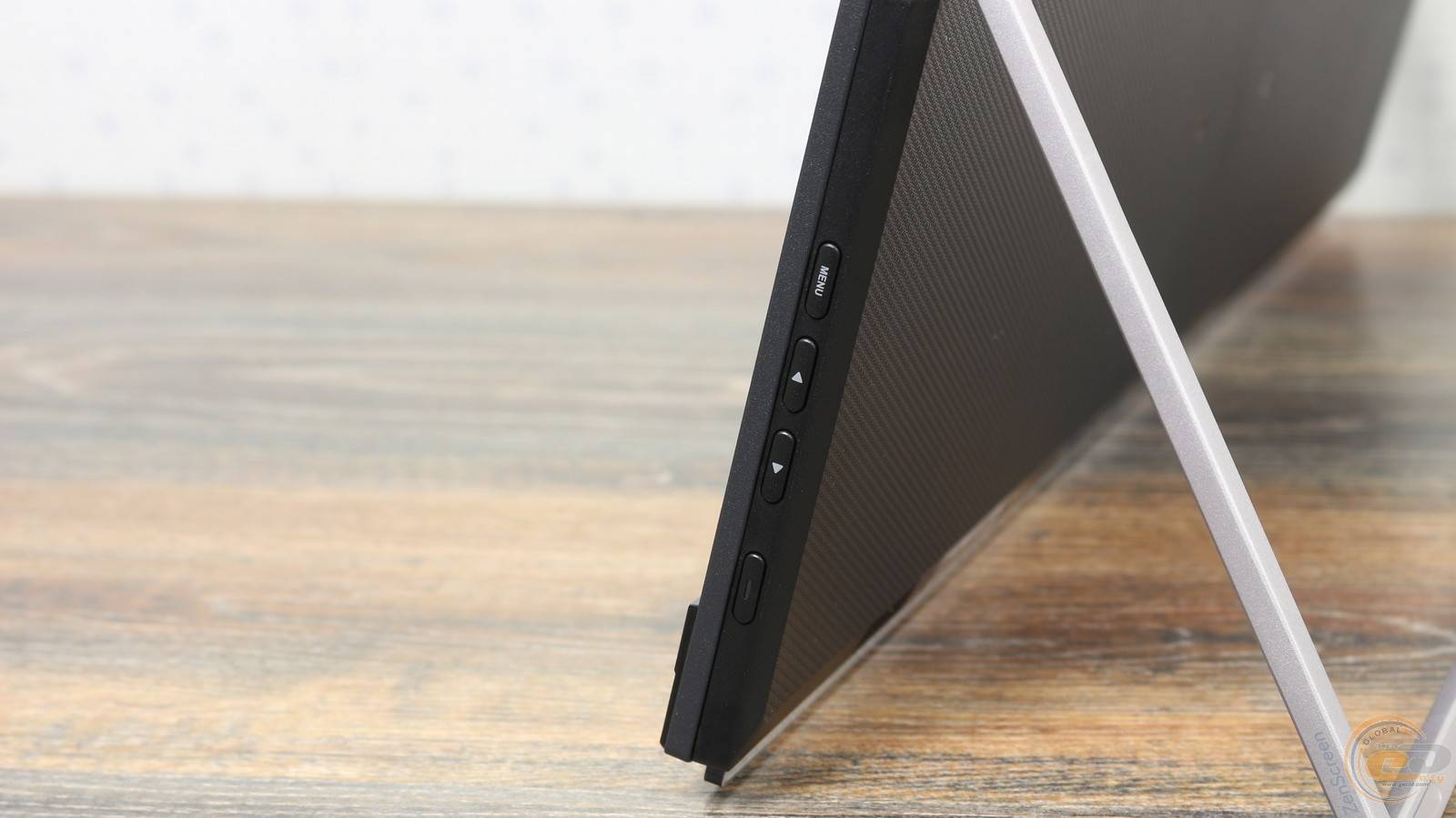

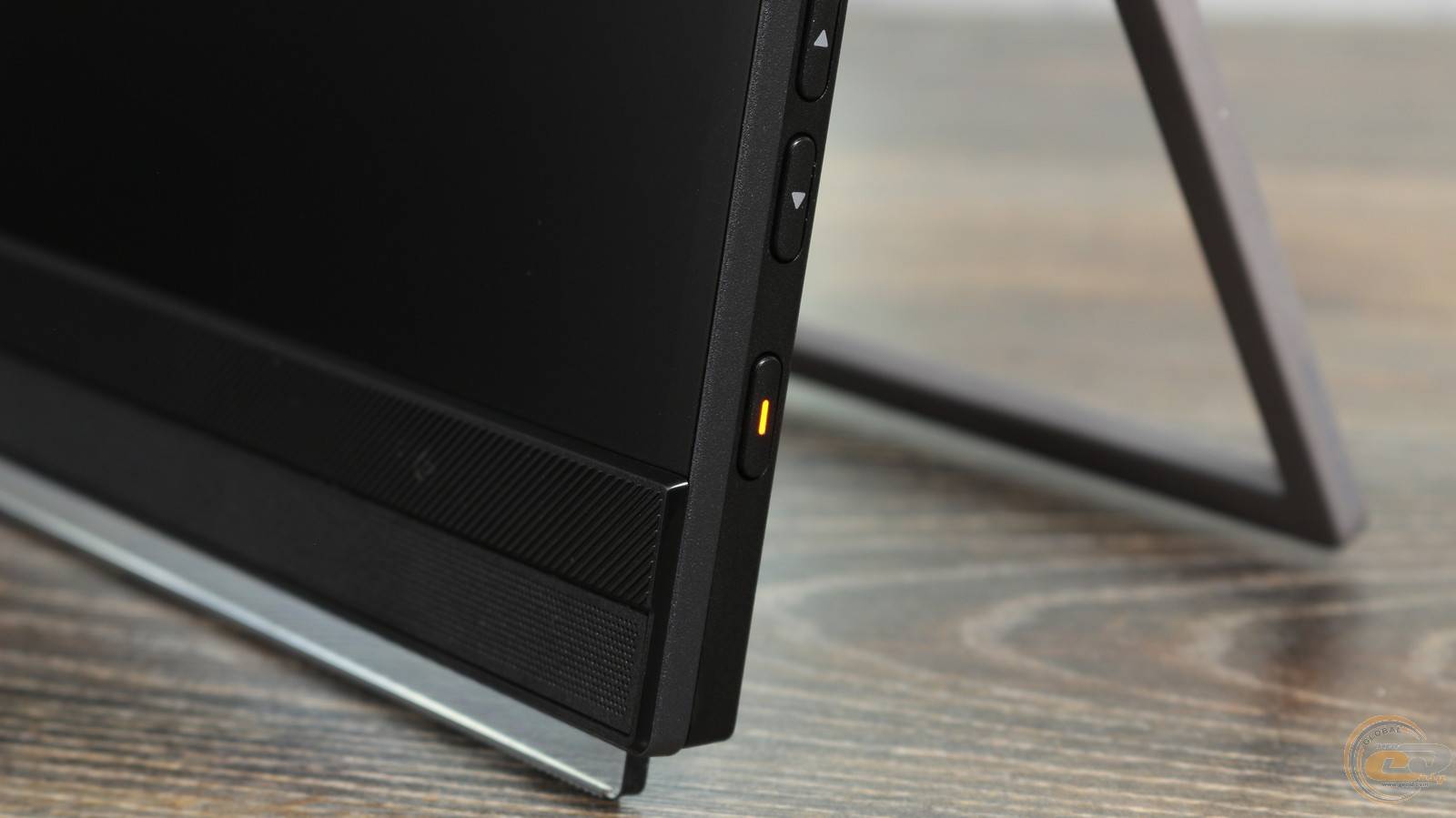

На правом торце дисплея снизу расположены кнопки "Меню", "Вверх", "Вниз" и "Включение", при этом последняя совмещена с индикатором активности устройства.

Индикатор питания светится ровным белым цветом, когда монитор включен, и оранжевым, когда он находится в режиме ожидания.

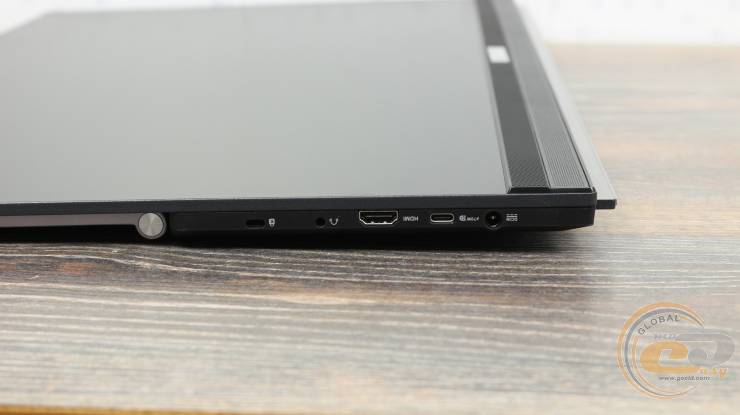

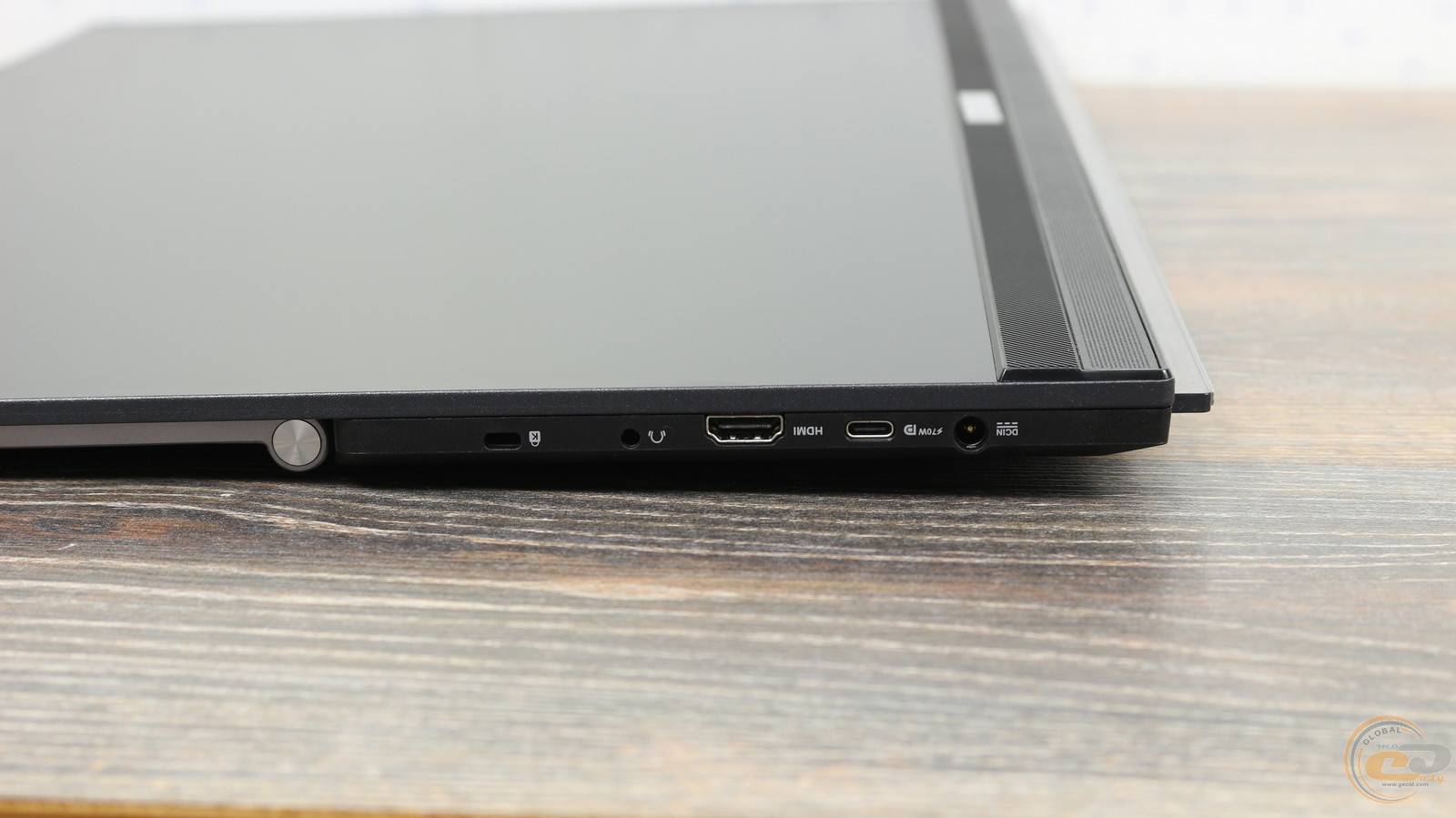

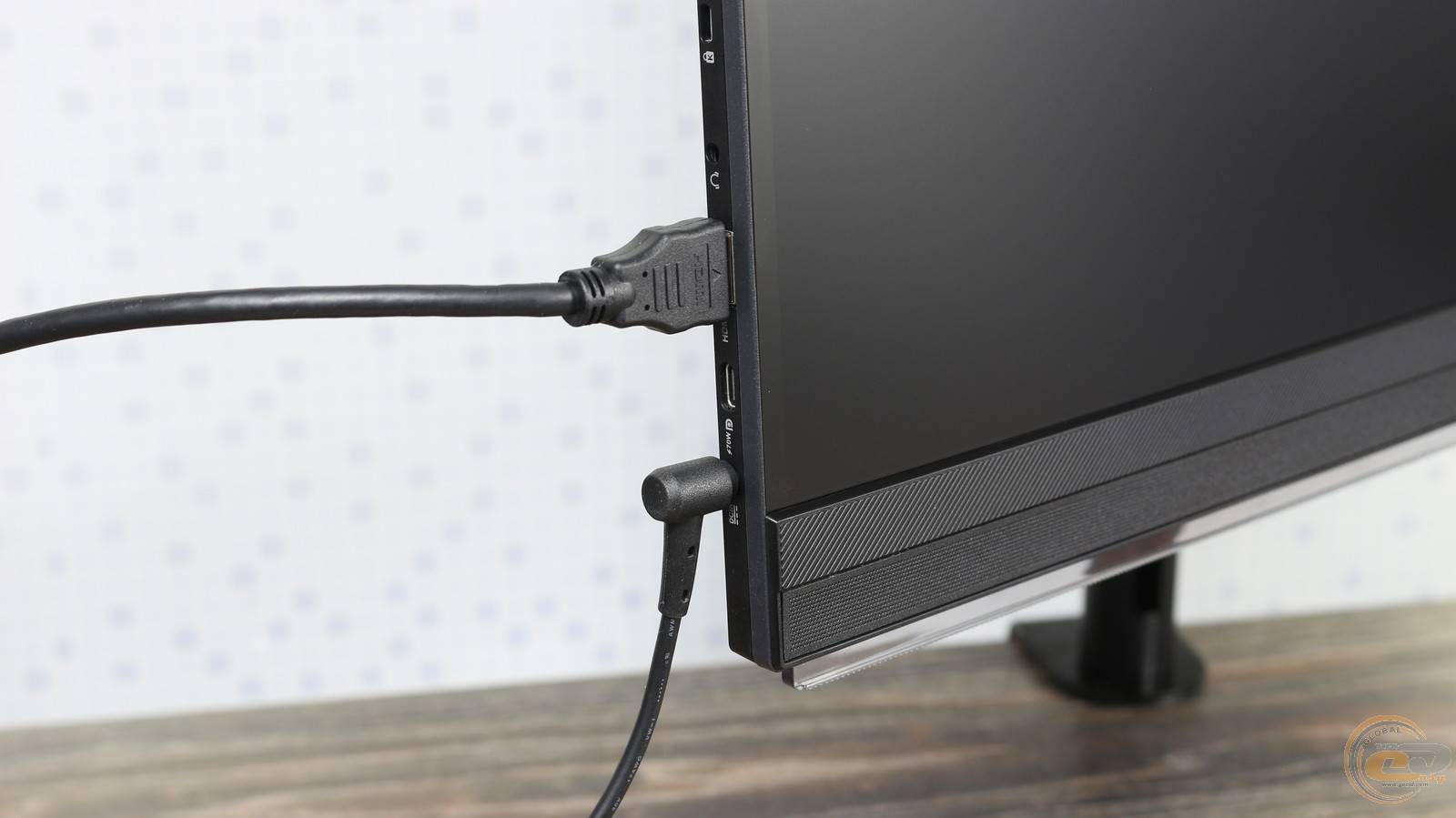

Верхняя грань дисплея — чистая, без элементов. Все порты сосредоточены на левой грани корпуса: USB-C (DP Alt Mode + Power Delivery до 70 Вт), HDMI, 3,5 мм аудиовыход (TRS) для наушников, замок Кенсингтона и разъем питания постоянного тока. Порты USB-C и HDMI используются для передачи видеосигнала.

Если видеосигнал поступает по USB-C, подключение комплектного адаптера питания не обязательно. В то же время, если источник не поддерживает протокол USB Power Delivery, яркость дисплея будет ограничена до 60% максимальной, а на экране появится соответствующее сообщение.

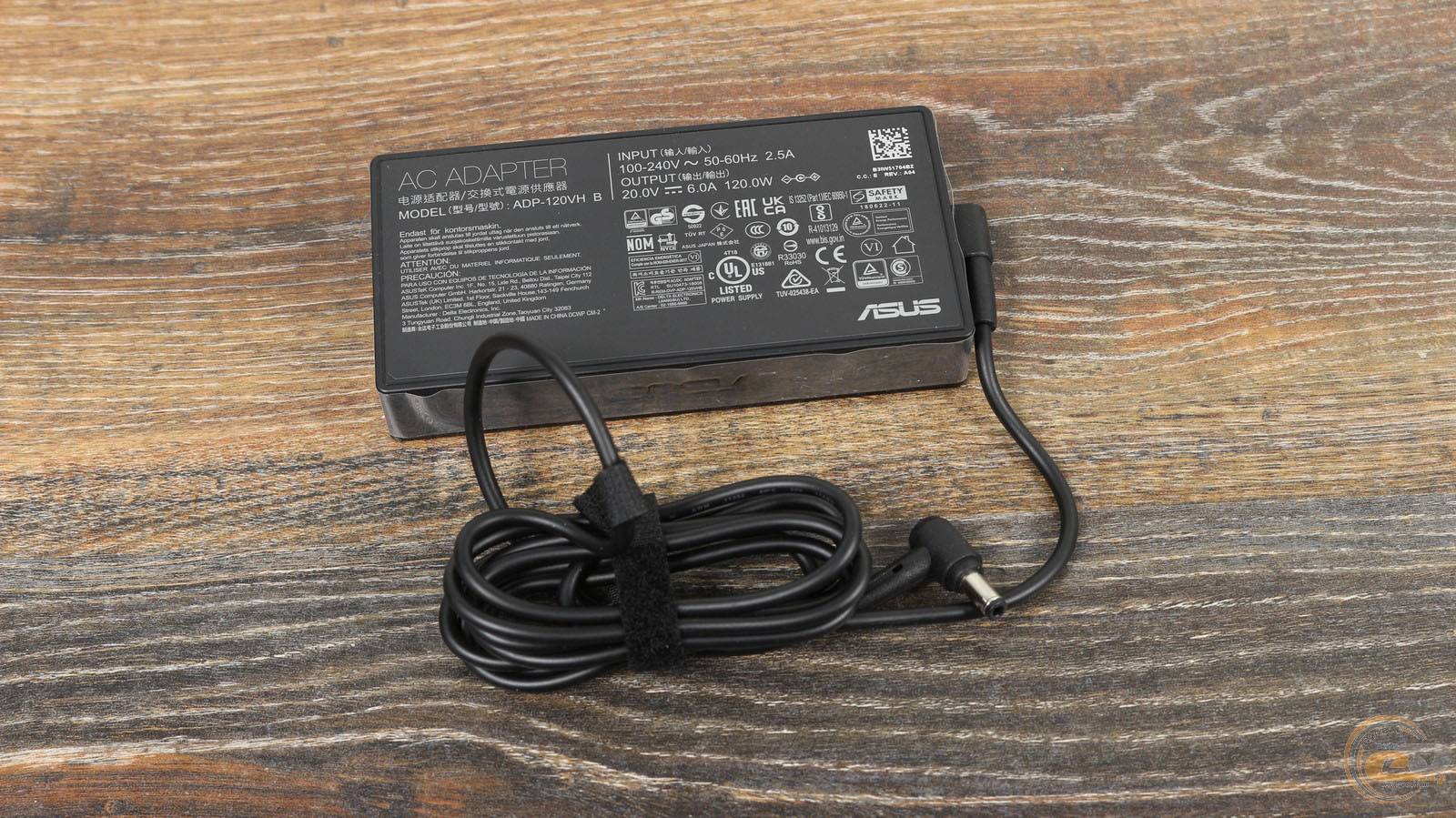

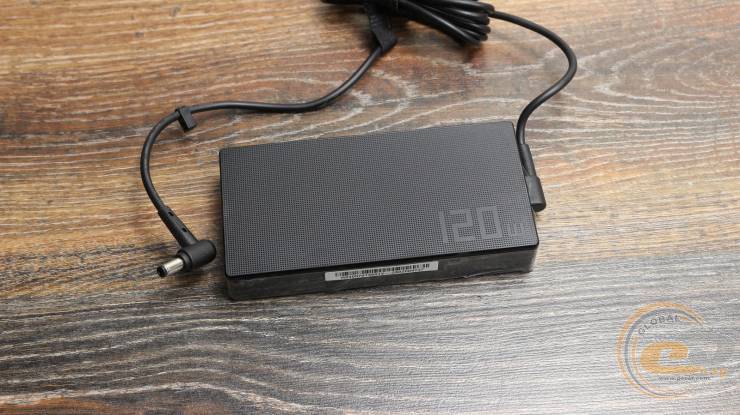

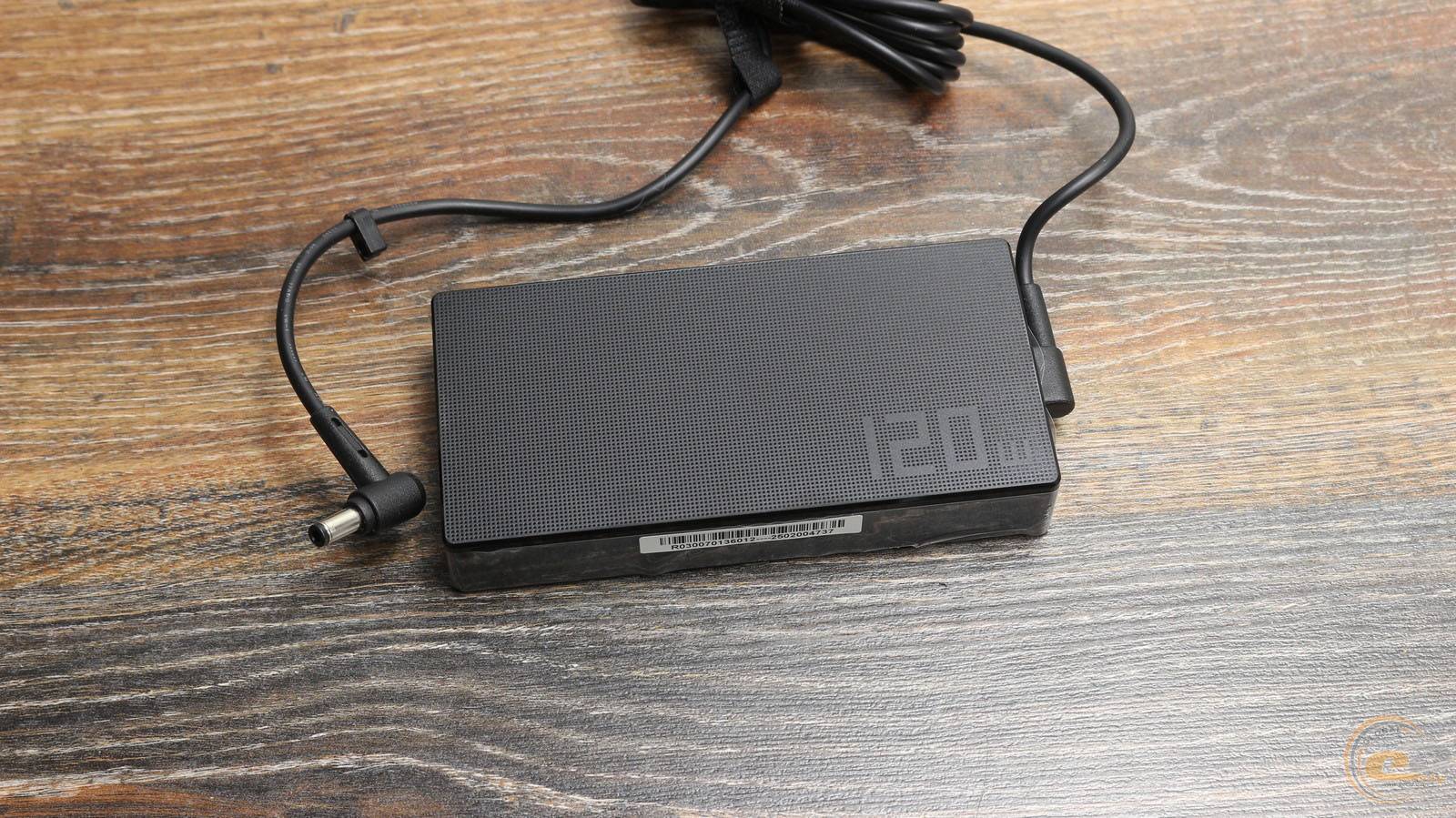

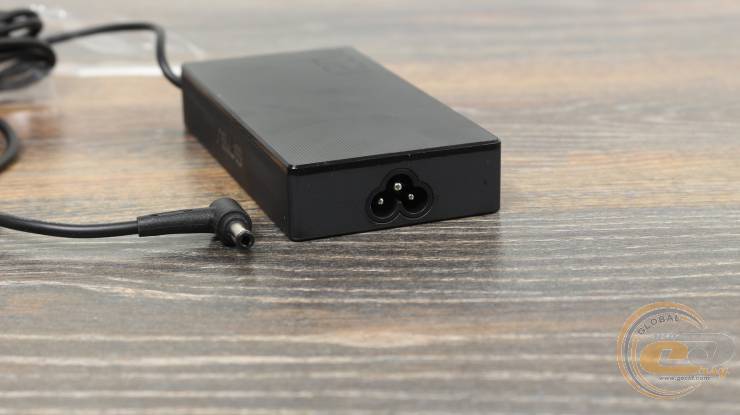

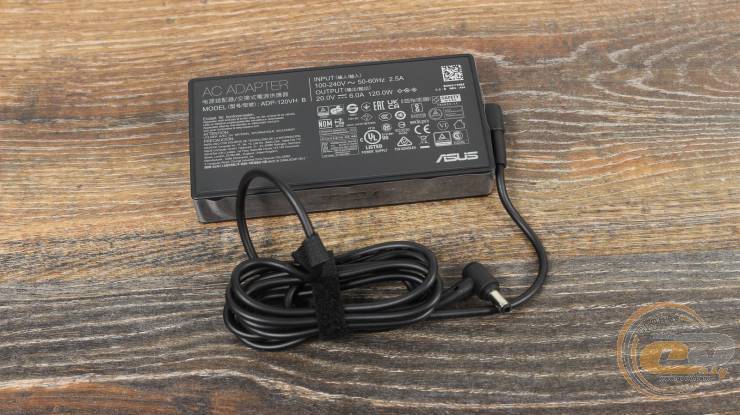

Основным штатным источником питания для ASUS ZenScreen MB27ACF является адаптер ASUS ADP-120VH B, обеспечивающий 6,0 А при 20 В, то есть имеющий мощность 120 Вт. Это значительно превышает потребность самого монитора, который в пиковом режиме потребляет до 19 Вт. Такой запас гарантирует стабильную работу устройства во всех режимах, включая USB Power Delivery и питание периферии.

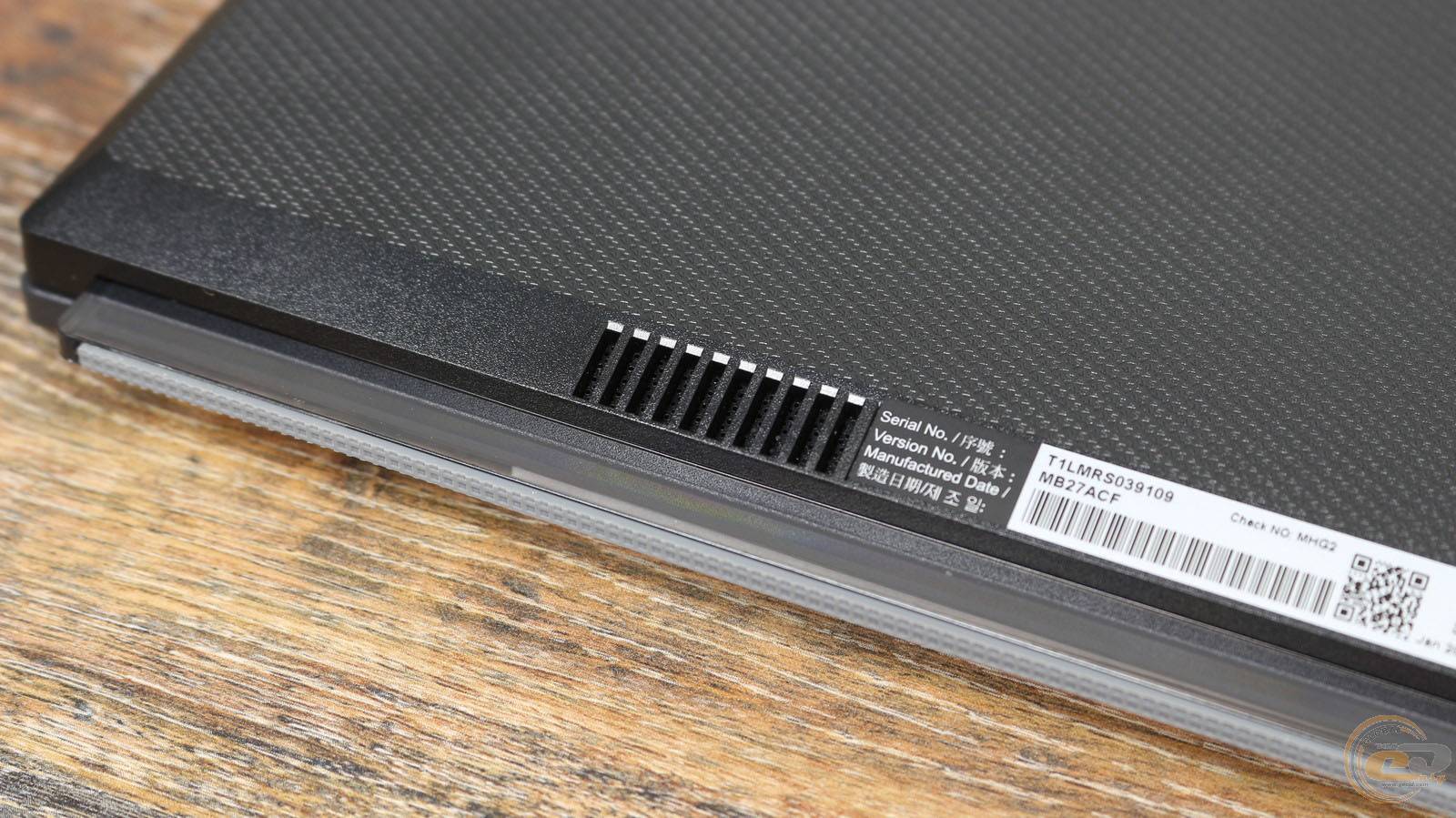

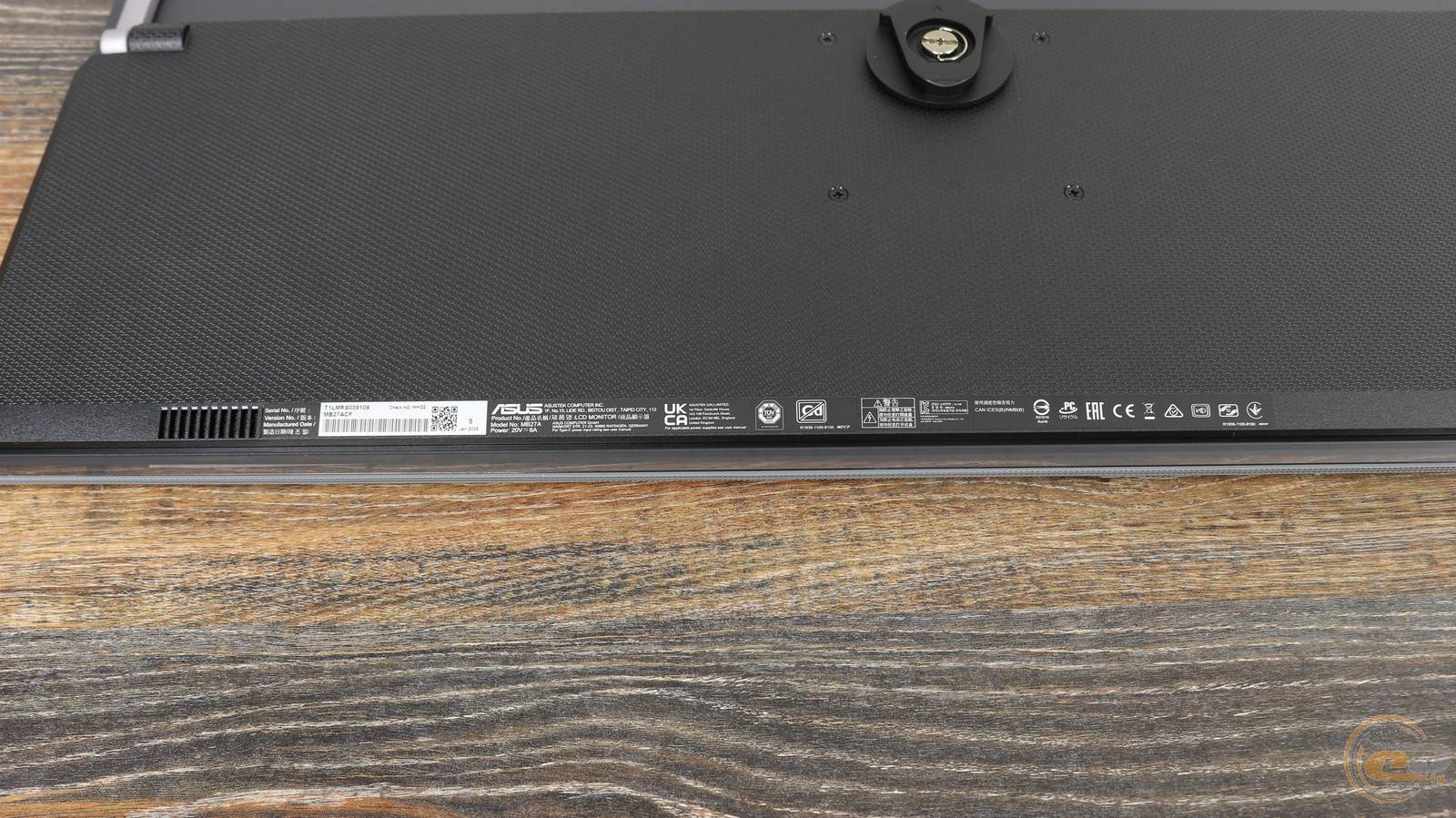

Наклейка, расположенная в нижней части задней панели, содержит ключевую техническую информацию: модель монитора, серийный номер, дату производства и страну происхождения.

Экранное меню

Навигация по меню ASUS ZenScreen MB27ACF производится тремя кнопками на правой грани. Первая – «МЕНЮ» – вызывает OSD-меню; повторное нажатие позволяет выбрать раздел, а зажим на 5 сек – заблокировать/разблокировать доступ. Вторая и третья кнопки («Вверх»/«Вниз») отвечают за навигацию и изменение параметров. Четвертая – кнопка питания. Нажатие вниз регулирует яркость, вверх – переключает источник видеосигнала.

Функции OSD-меню:

• Splendid – восемь режимов: Стандартный, sRGB, Пейзаж, Театральный, Игровой, Ночной, Чтение, Темная комната;
• Фильтр синего света – регулировка интенсивности подсветки;
• Цвет - яркость, контрастность, насыщенность, температура (холодная/обычная/теплая/пользовательская), тон кожи (красный/естественный/желтоватый);
• Изображение – резкость, Trace Free, контр. пропорции, VividPixel, ASCR, VRR, Shadow Boost;
• Выбор входа – HDMI или USB-C;
• Настройка системы — конфигурация, язык, таймер, положение меню, сброс, информация.

Подробное описание — в руководстве пользователя.

Программное обеспечение

Для большинства современных мониторов ASUS доступна фирменная утилита ASUS Display Widget Center, позволяющая настраивать параметры работы без использования аппаратных кнопок непосредственно в среде Windows.

Тестирование

Пора проверить, что ASUS ZenScreen MB27ACF способен продемонстрировать на практике. Методика исследования характеристик мониторов описана в соответствующем материале.

В дисплее заложено 8 профилей для разных видов занятий. Для удобства мы собрали их параметры в единой таблице:

Профили	Standard	sRGB	Scenery	Theater	Game	Reading	Dark room	User
Яркость белого поля, кд/м²	197,8	119,4	287,2	192,7	254,5	66,7	46,8	288,2
Яркость черного поля, кд/м²	0,1724	0,1042	0,2492	0,2264	0,2269	0,0585	0,0421	0,2478
Коэффициент контрастности	1147:1	1146:1	1153:1	851:1	1122:1	1140:1	1111:1	1163:1
Цветовая температура точки белого, К	6361	6348	6363	8928	6372	6334	6333	6375
Охват цветового диапазона sRGB, %	97,3	97,5	97,9	90,5	97,9	97,5	98,1	96,3
Охват цветового диапазона Adobe RGB, %	71,4	71,6	71,7	66,4	72,0	71,8	72,3	70,5
Объем цветового диапазона sRGB, %	113,7	113,6	118,9	109,9	118,8	113,2	117,5	112,9
Объем цветового диапазона Adobe RGB, %	78,4	78,3	81,9	75,7	81,9	78,0	81,0	77,8
Среднее отклонение dE*94 (∆E)	0,31	0,24	3,07	3,62	4,05	0,27	3,66	0,29
Максимальное отклонение dE*94 (∆E)	1,06	0,84	6,18	9,14	10,06	0,85	8,67	0,92
Средняя гамма	1,99	1,99	2,34	1,88	1,85	1,99	1,83	1,99
Энергопотребление, Вт	15	13	18	17	17	10	9	18

Яркость заявлена на уровне 250 кд/м², в то время как на практике мы увидели 288,2 кд/м² в пресете «User». Коэффициент статической контрастности в большинстве пресетов колеблется в пределах от 851:1 до 1163:1 при заявленных изготовителем 1500:1.

Цветовая температура точки белого для большинства пресетов кроме «Theater» и «Dark Room» составляет 6334К -6375К, так что цвета будут отображаться с едва заметным смещением в теплую сторону. Режим Dark Room имеет цветовую температуру точки белого 6333К, что уменьшает нагрузку на глаза. Относительно специфического профиля Theater с его цветовой температурой 8928К, то аналогичная картина наблюдается во всех мониторах ASUS».

Устройство имеет энергопотребление в пределах 9-18 Вт при заявленных 19 Вт типичного потребления.

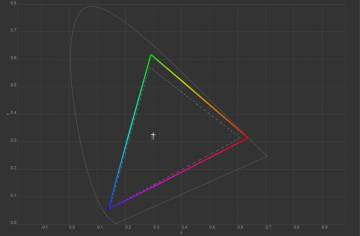

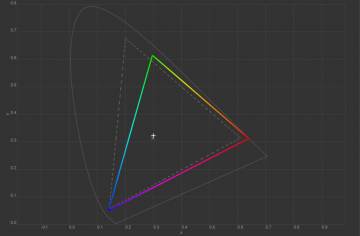

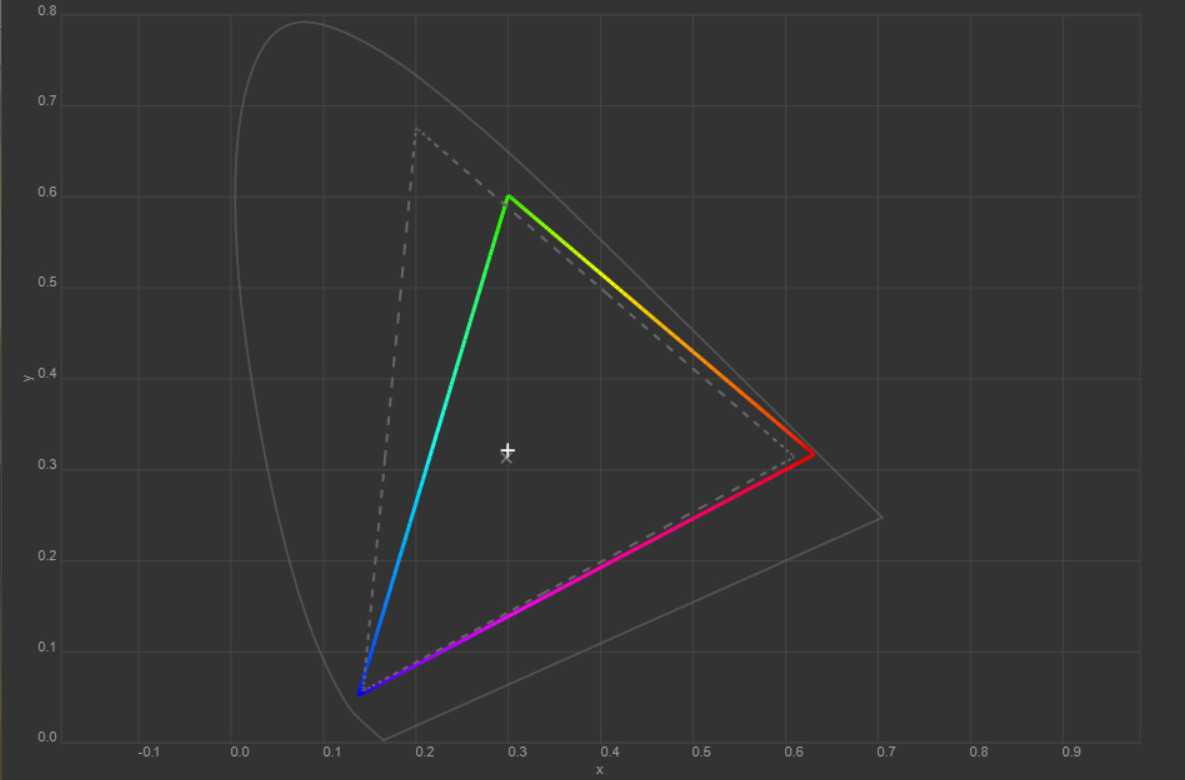

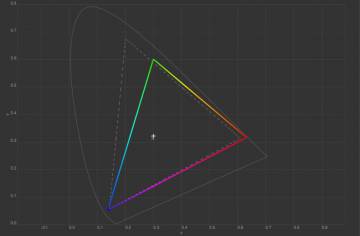

Цветовой охват

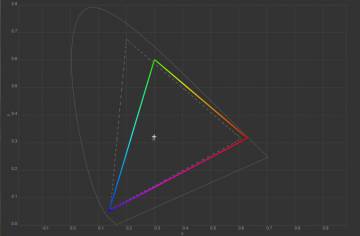

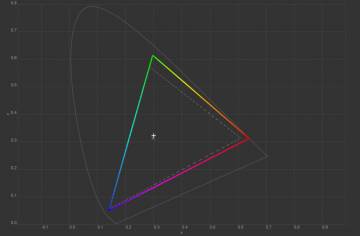

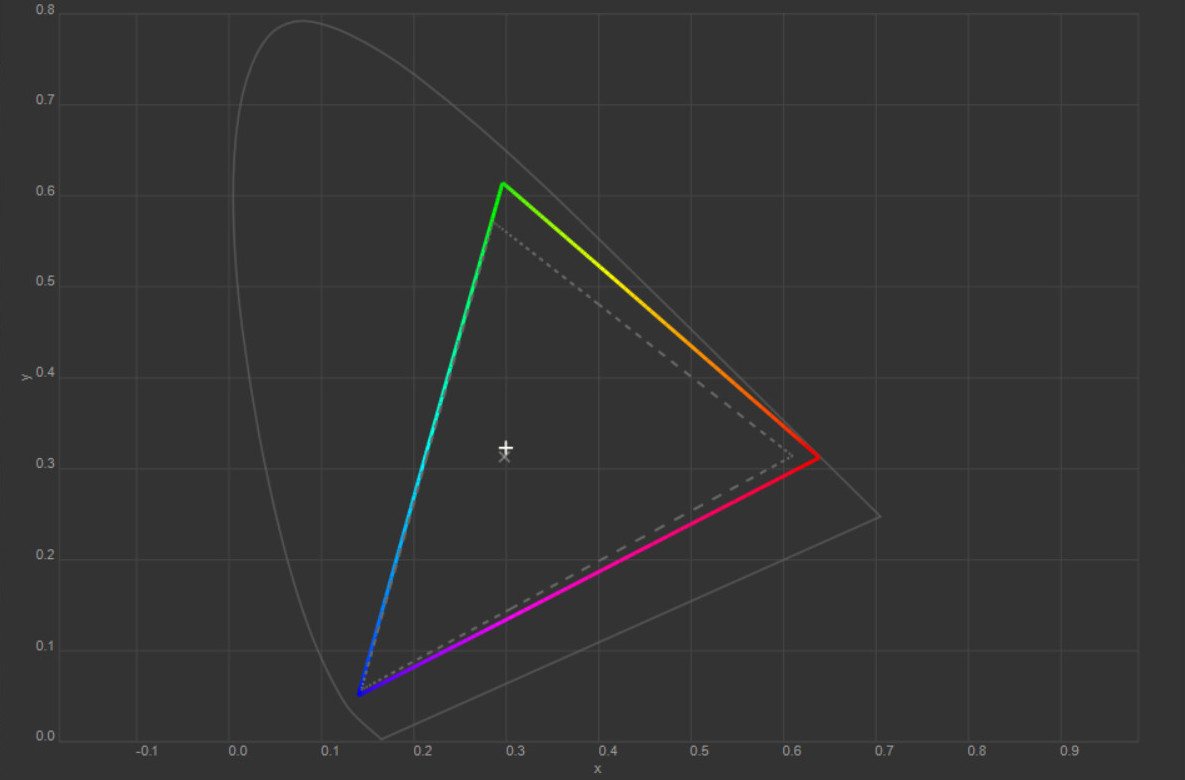

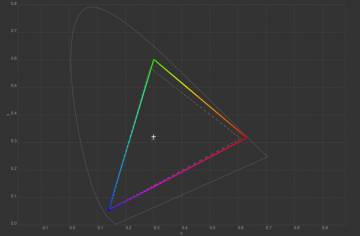

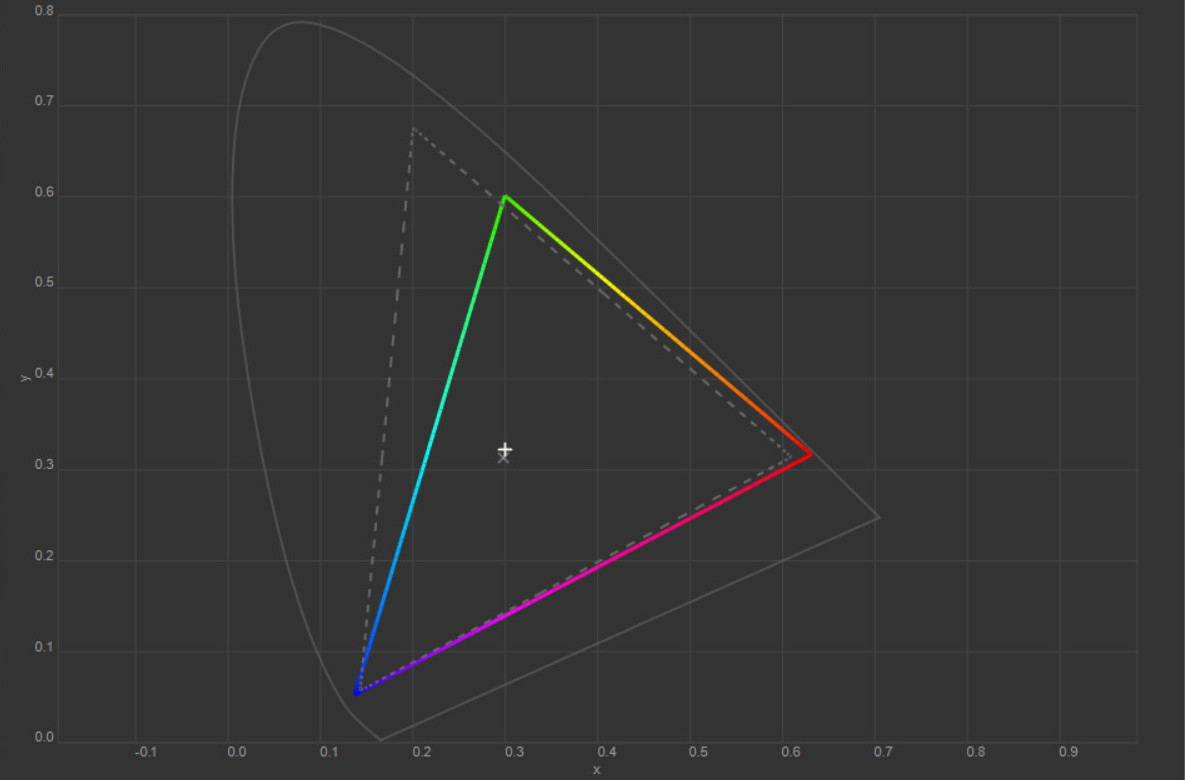

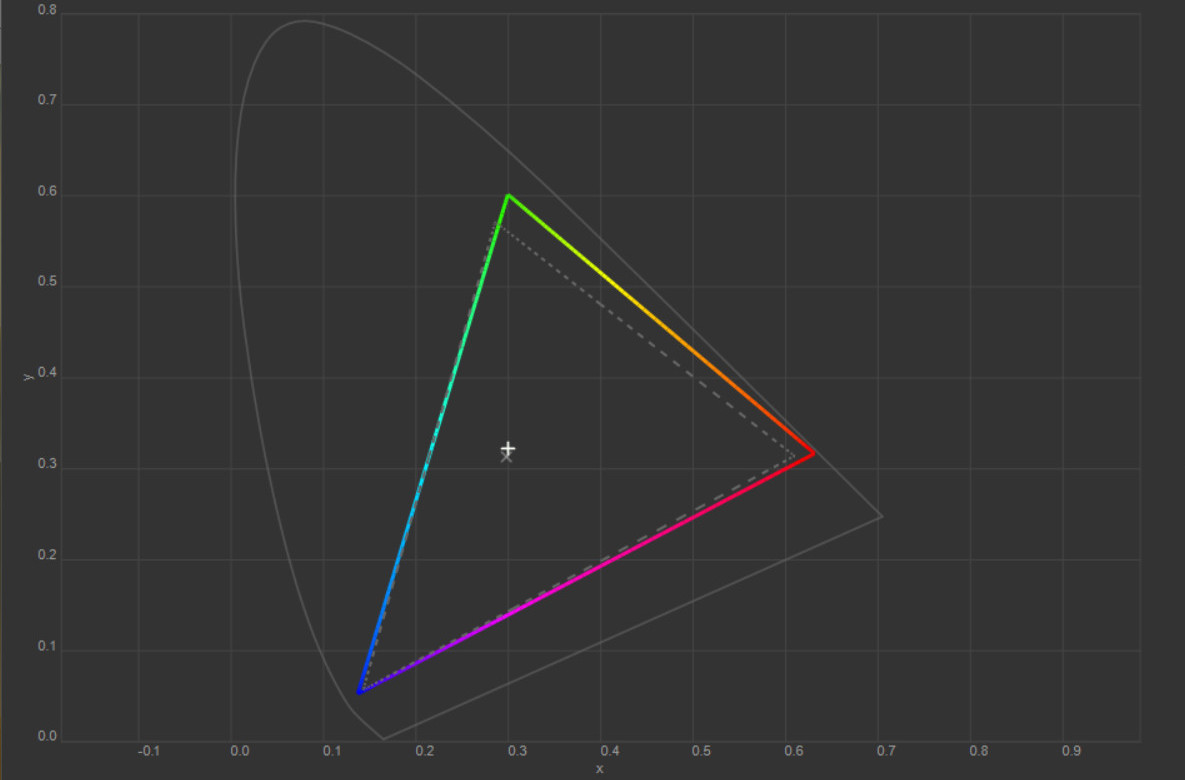

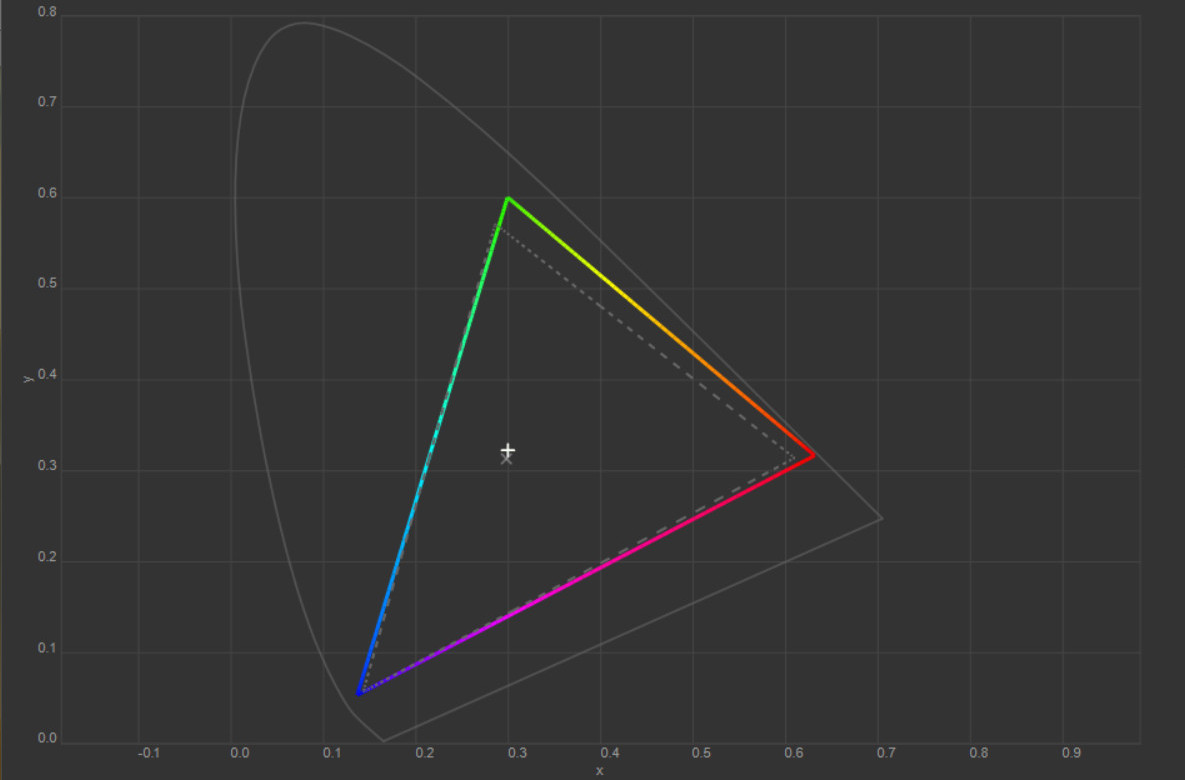

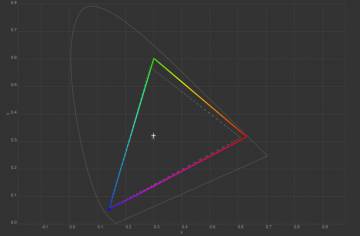

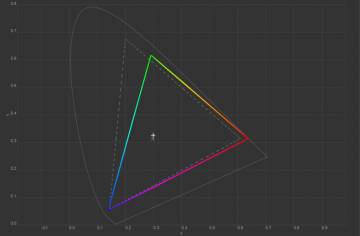

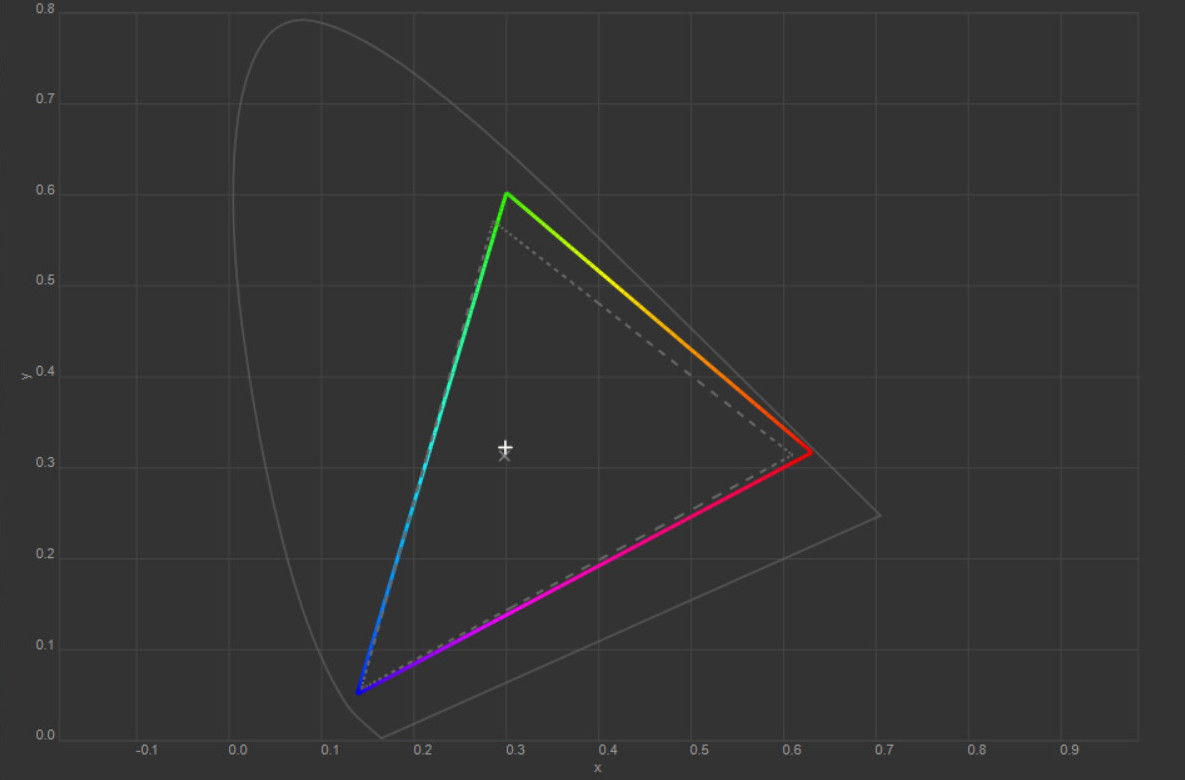

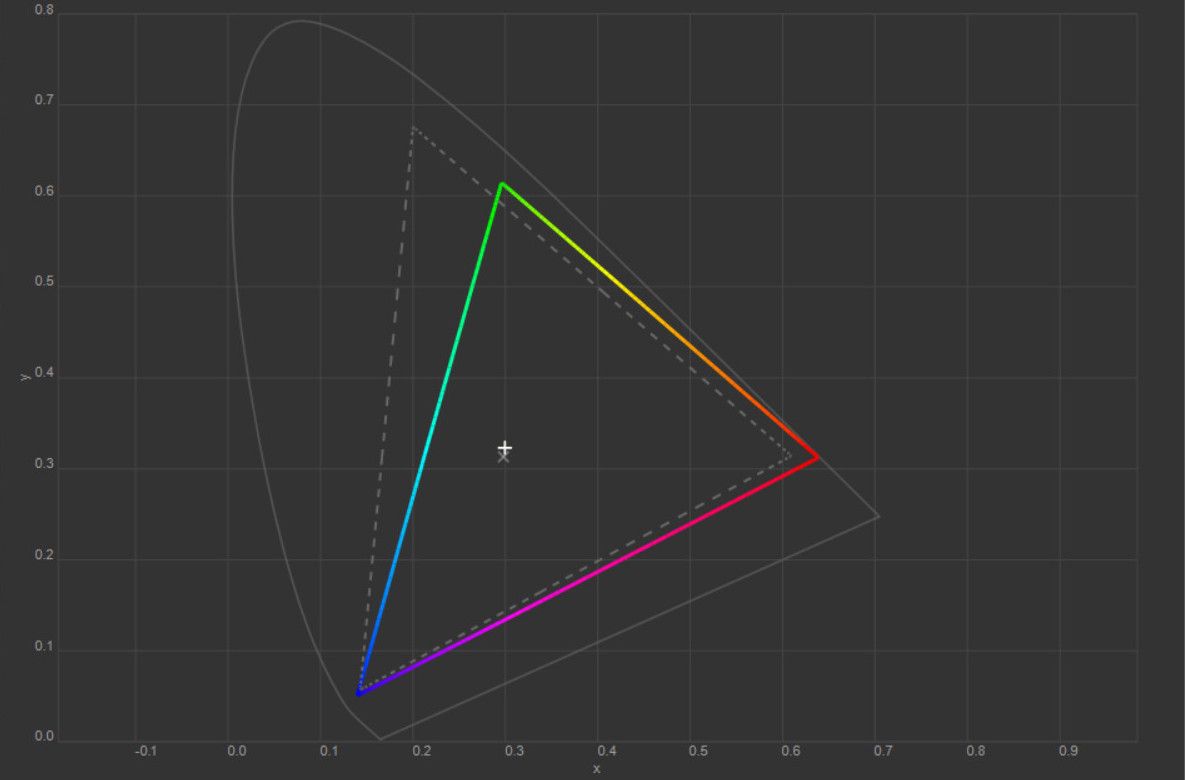

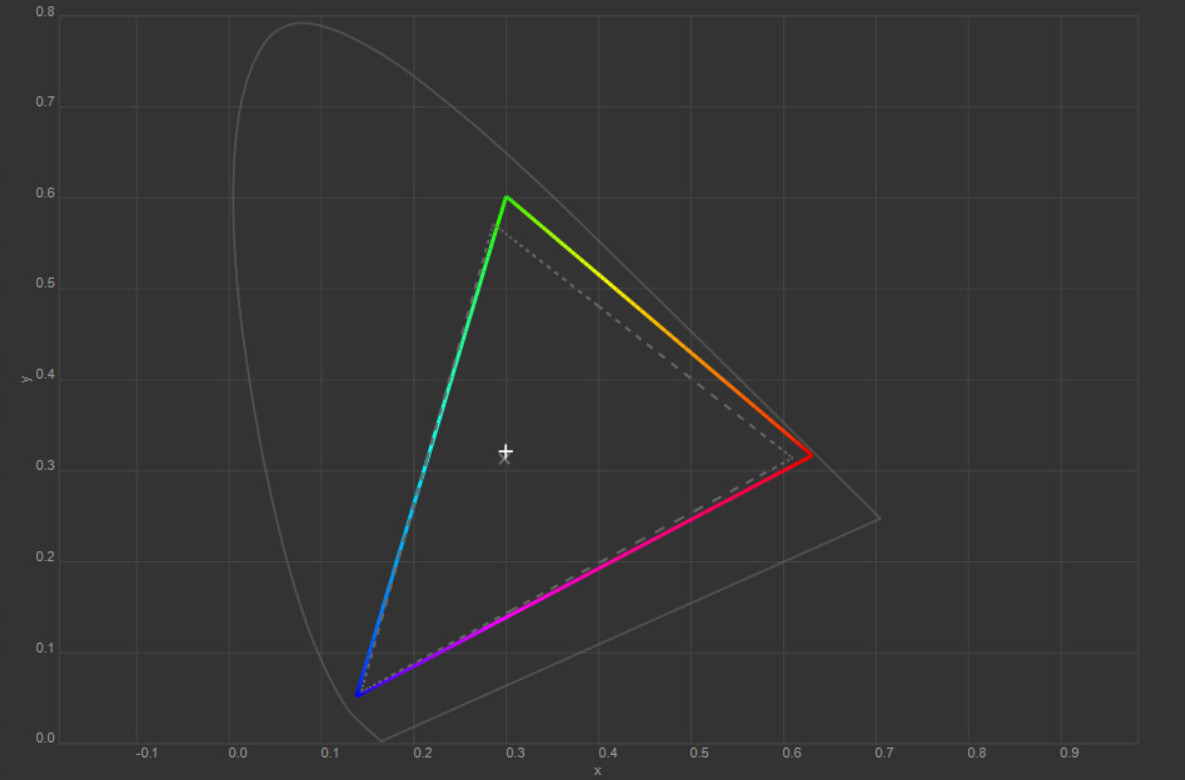

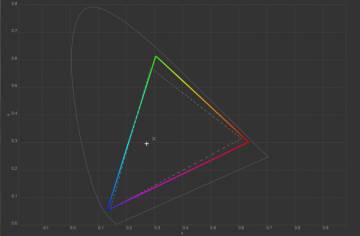

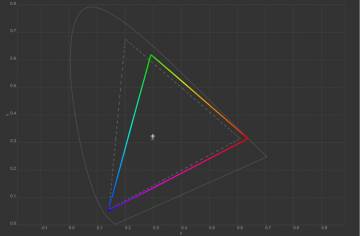

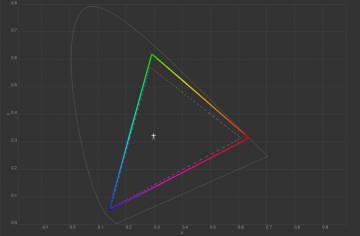

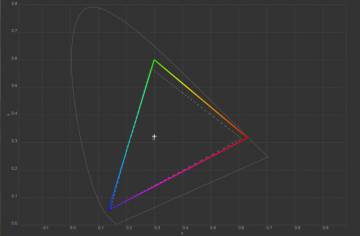

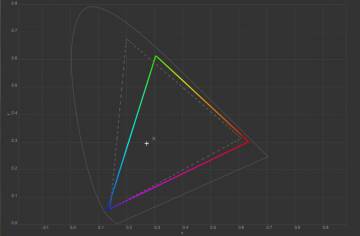

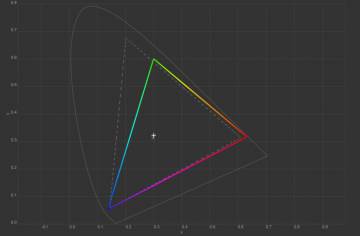

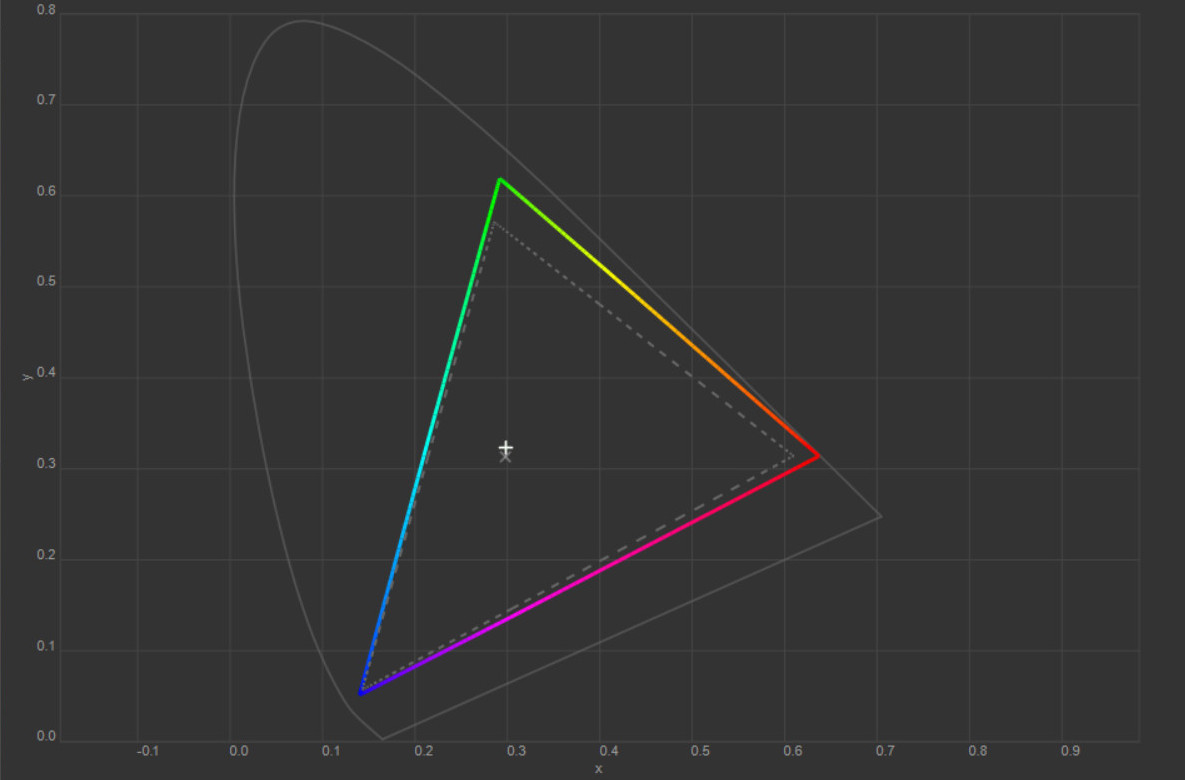

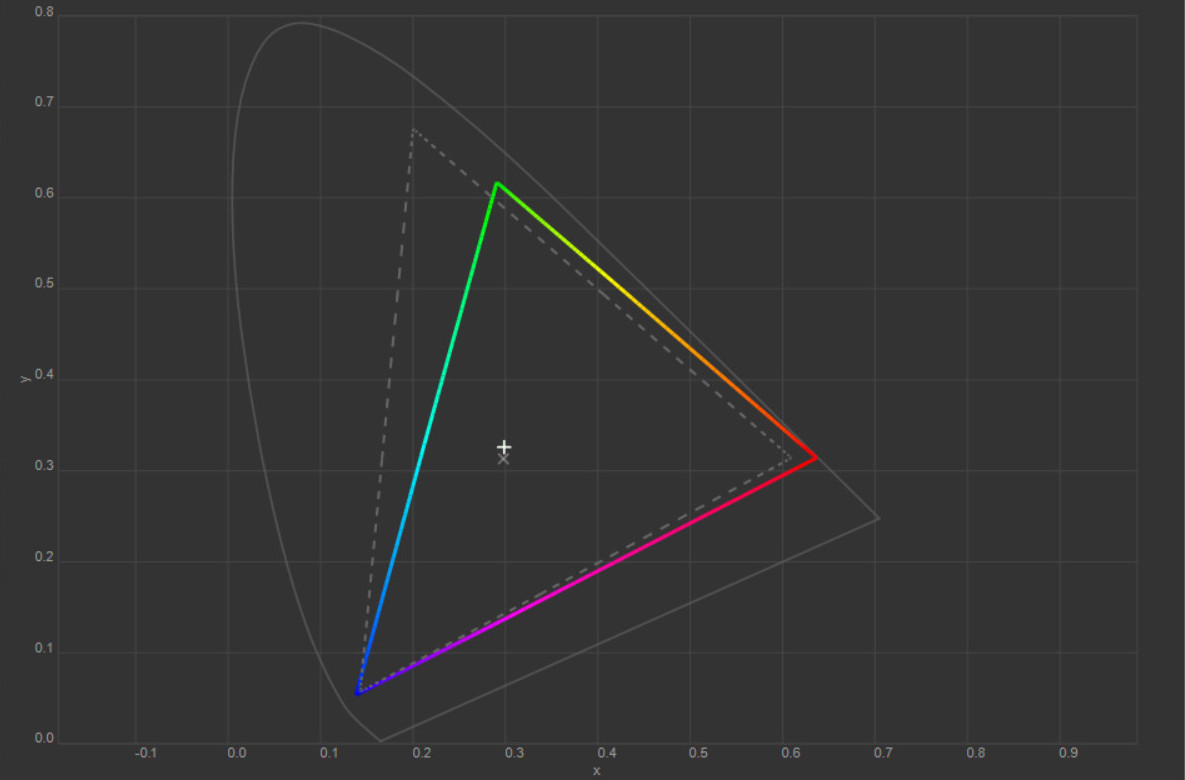

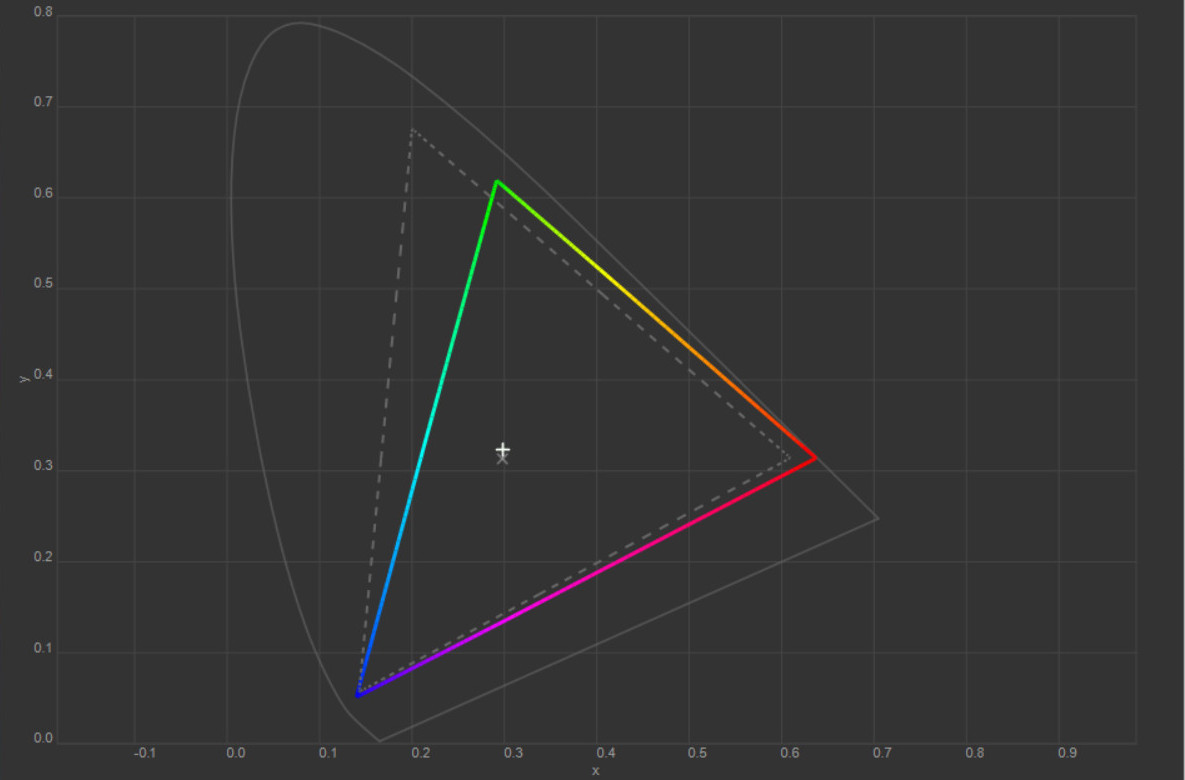

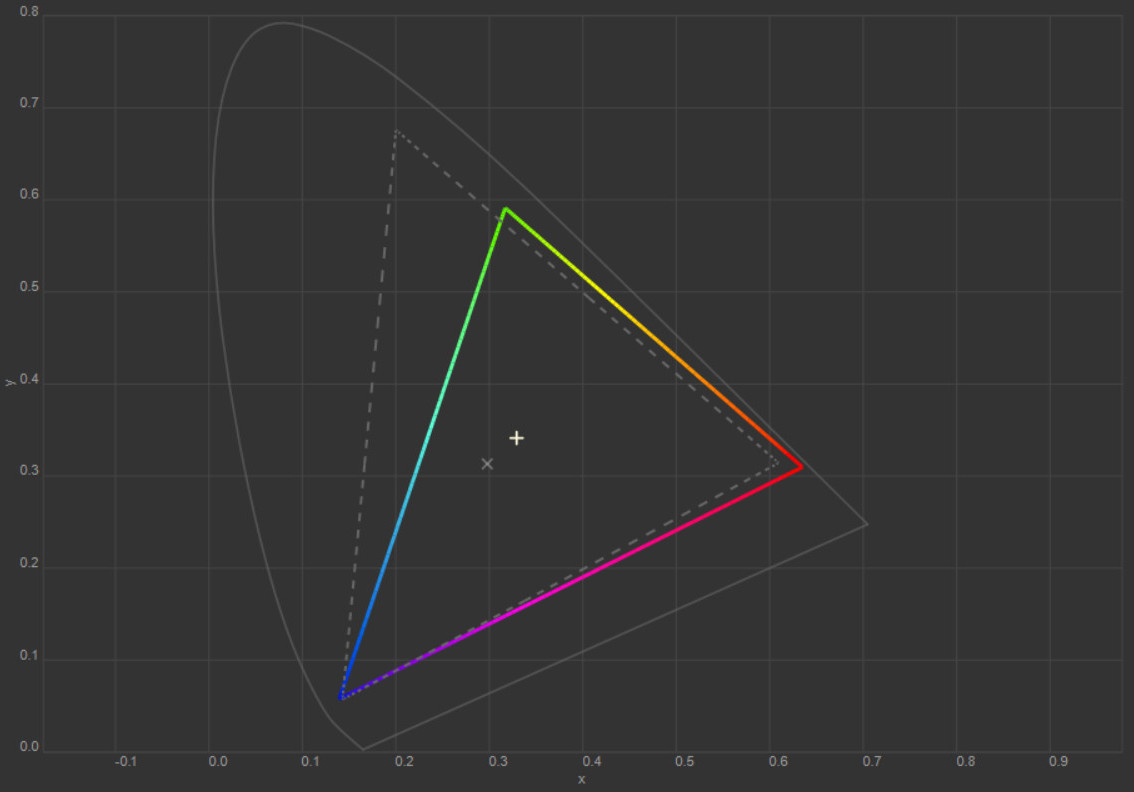

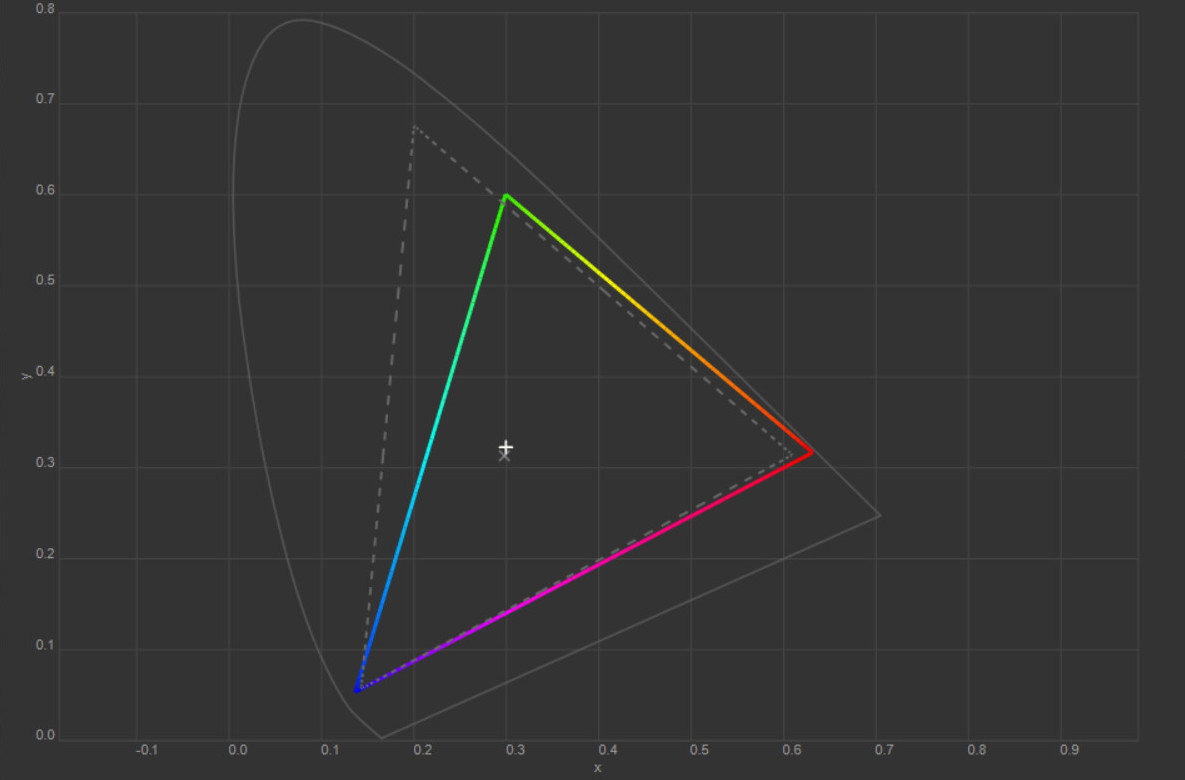

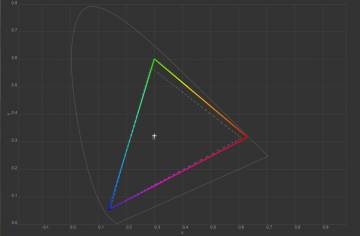

CIE-диаграммы профиля «Standard» для пространств sRGB и Adobe RGB



CIE-диаграммы профиля «sRGB» для пространства sRGB и Adobe RGB



CIE-диаграммы профиля «Scenery» для пространств sRGB и Adobe RGB

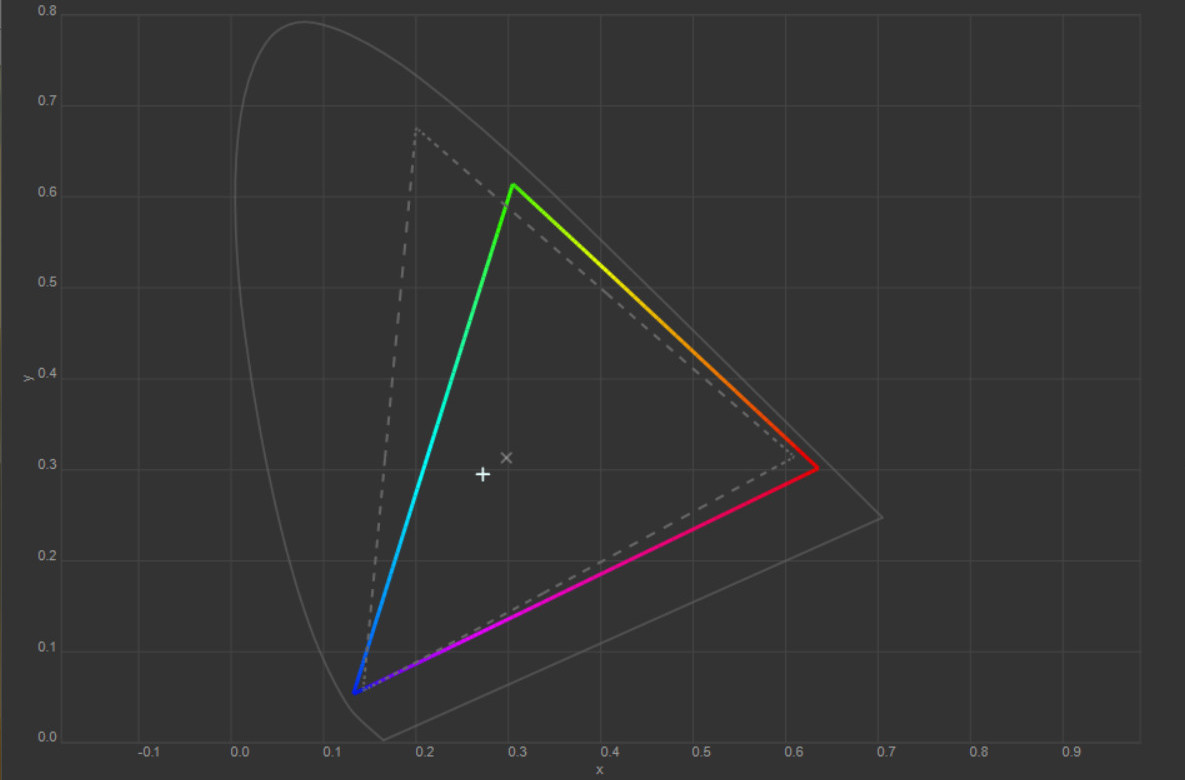

CIE-диаграммы профиля Theater для пространств sRGB и Adobe RGB



CIE-диаграммы профиля «Game» для пространств sRGB и Adobe RGB



CIE-диаграммы профиля «Reading» для пространства sRGB и Adobe RGB



CIE-диаграммы профиля «Dark room» для пространств sRGB и Adobe RGB



CIE-диаграммы профиля «User» для пространства sRGB и Adobe RGB

На всех CIE-диаграммах для пространства sRGB наблюдается едва заметный небольшой сдвиг двух опорных точек, что приводит к незначительному перенасыщению салатовых, желтых и оранжевых оттенков.

Охват цветового диапазона sRGB для 7 пресетов из 8 находится в пределах 97,3-98,10%, что является отличным результатом для портативного монитора. Только один специфический профиль Theater имеет неудовлетворительное значение этого показателя в 90,5%.

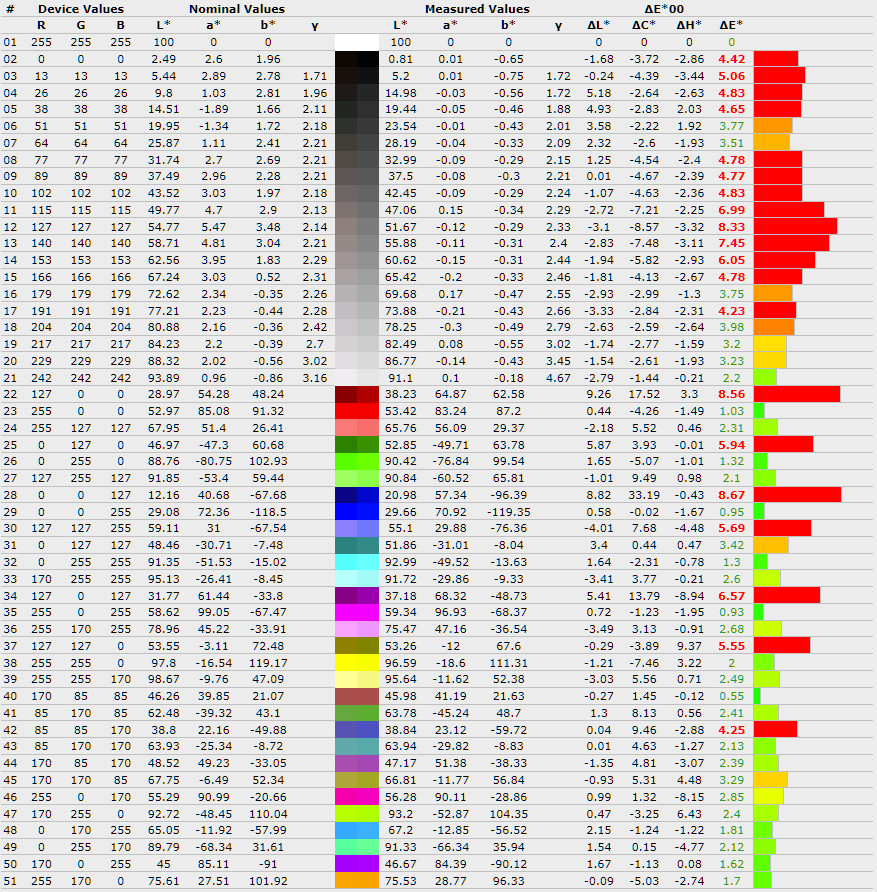

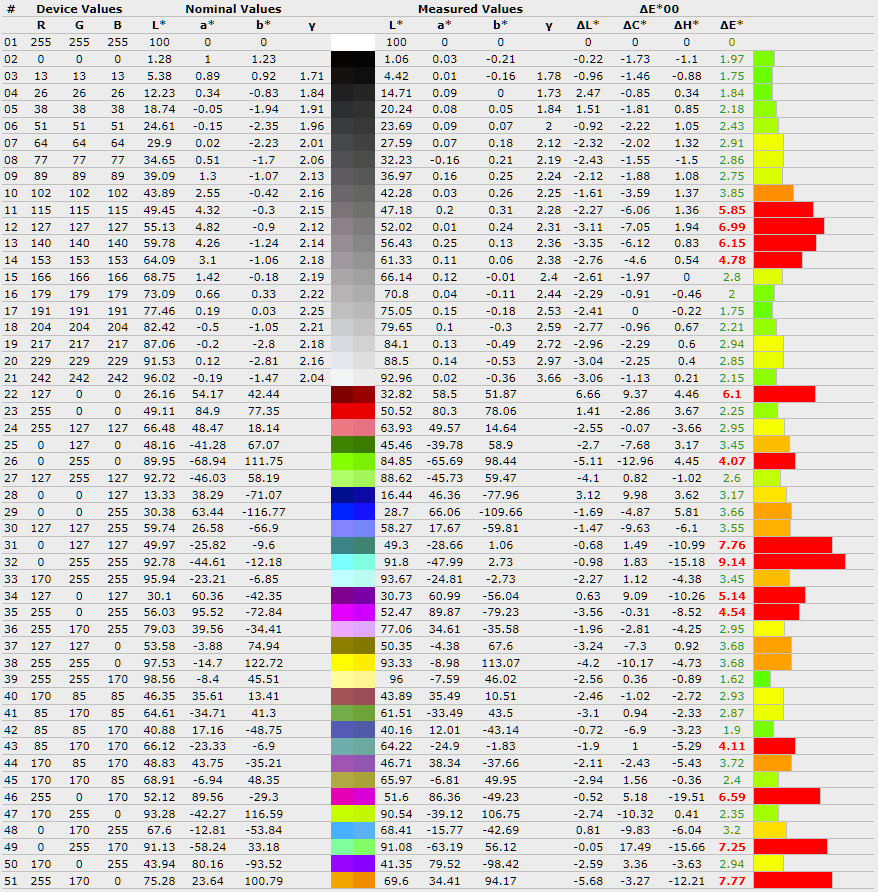

Точность передачи оттенков

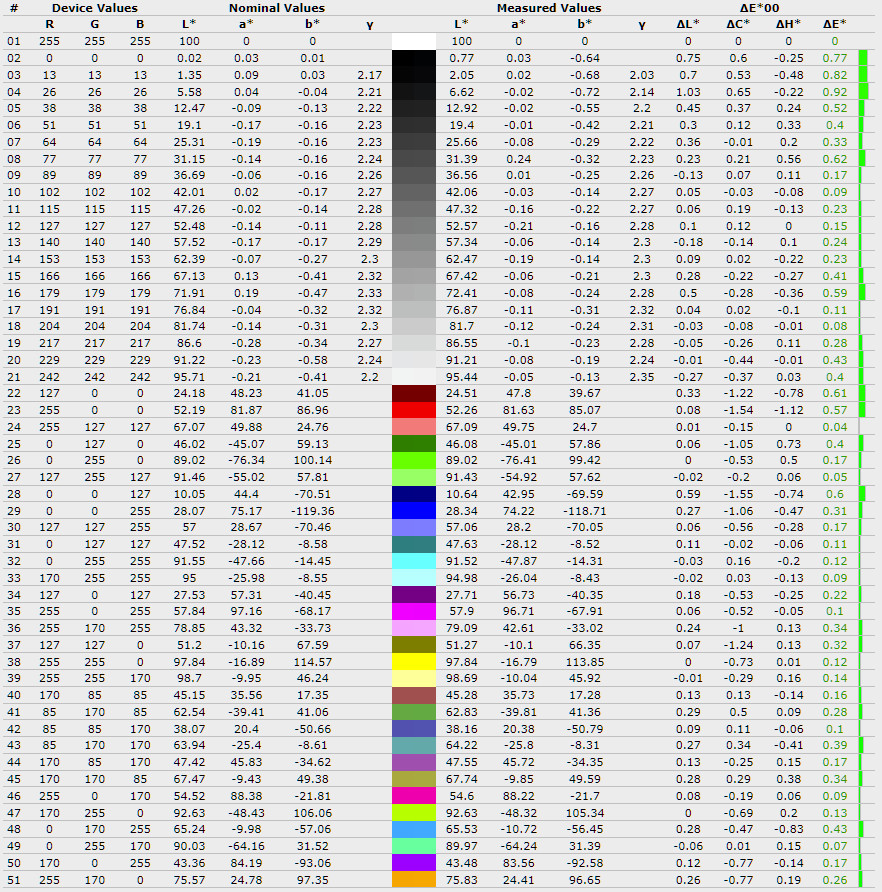

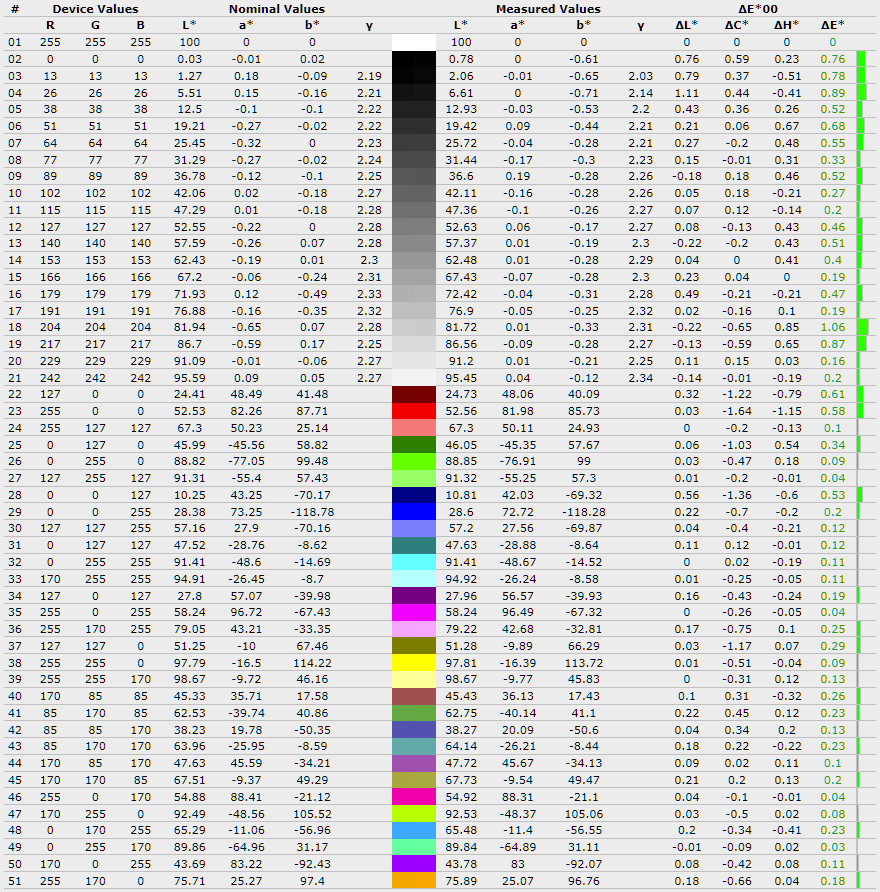

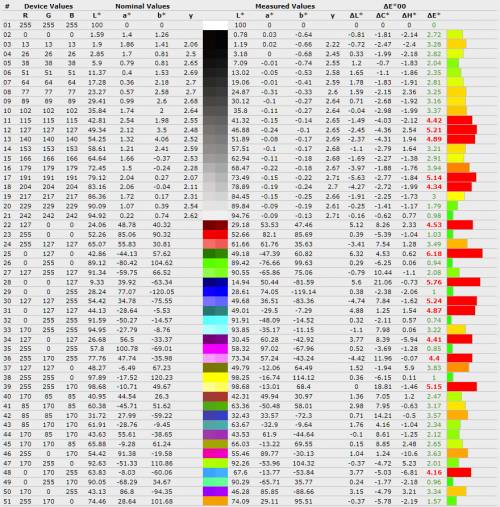

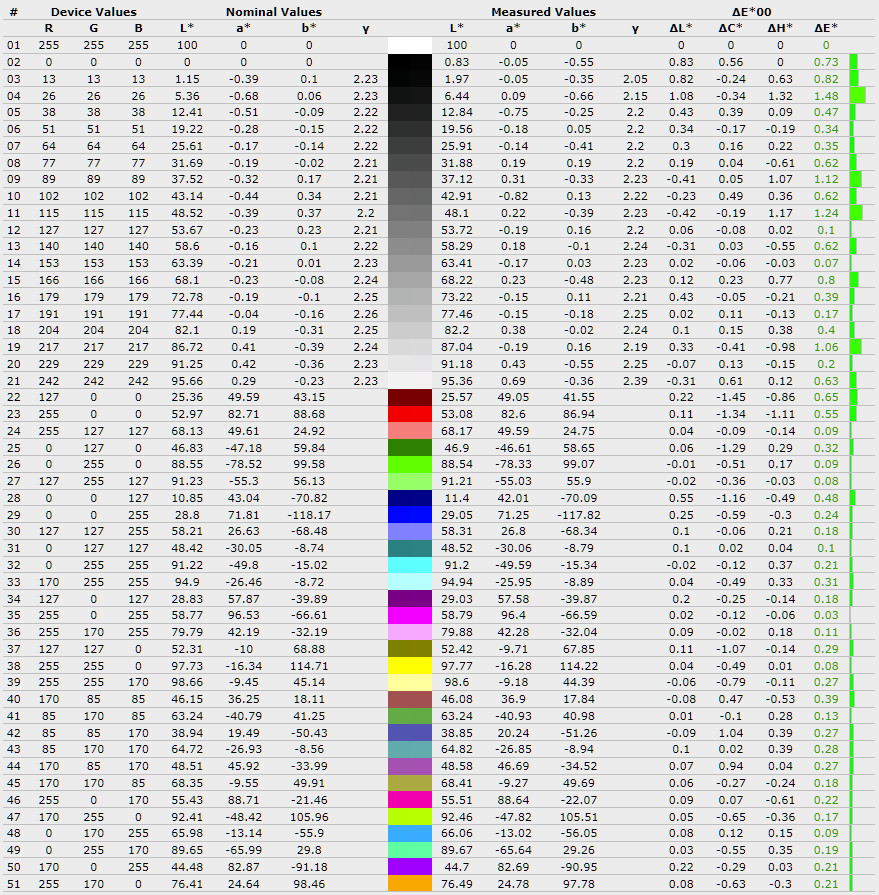

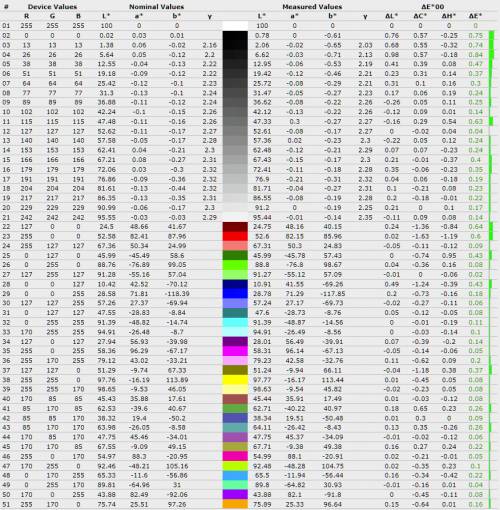

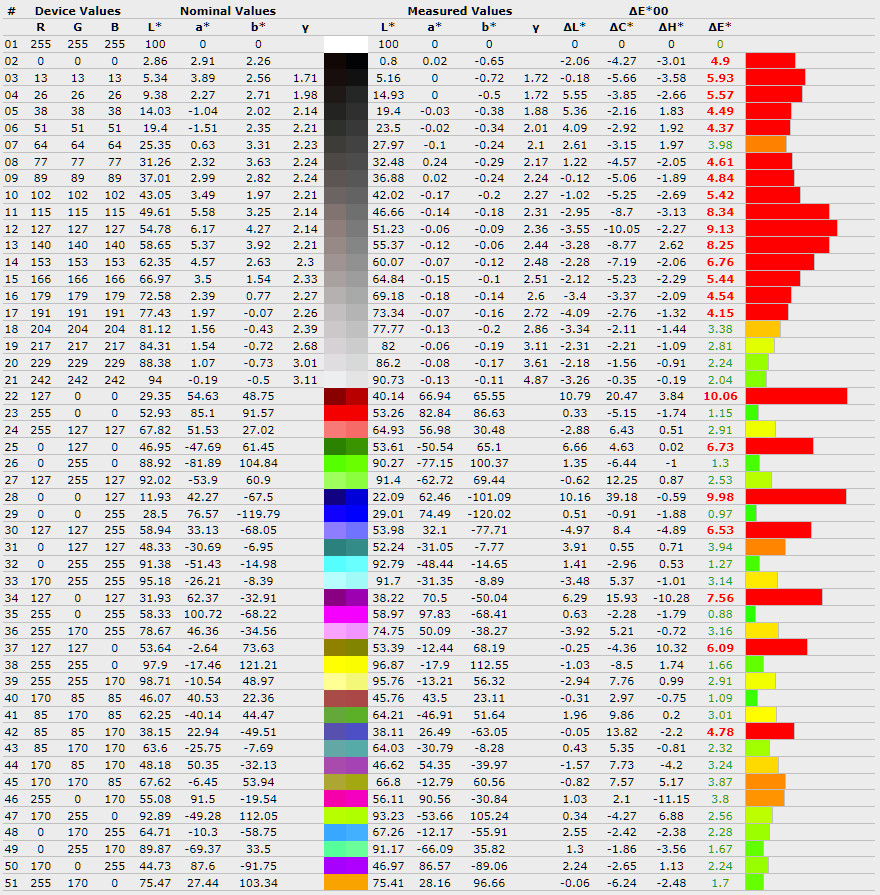

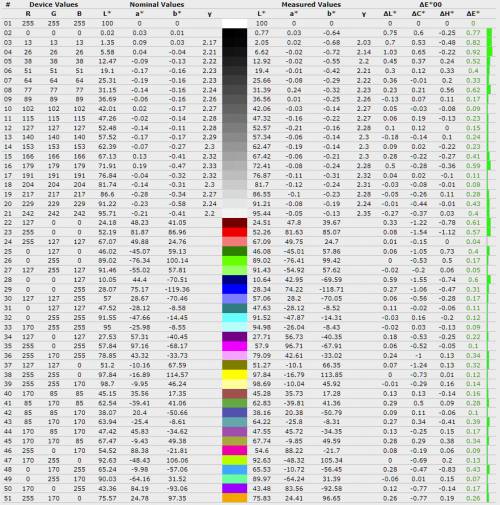

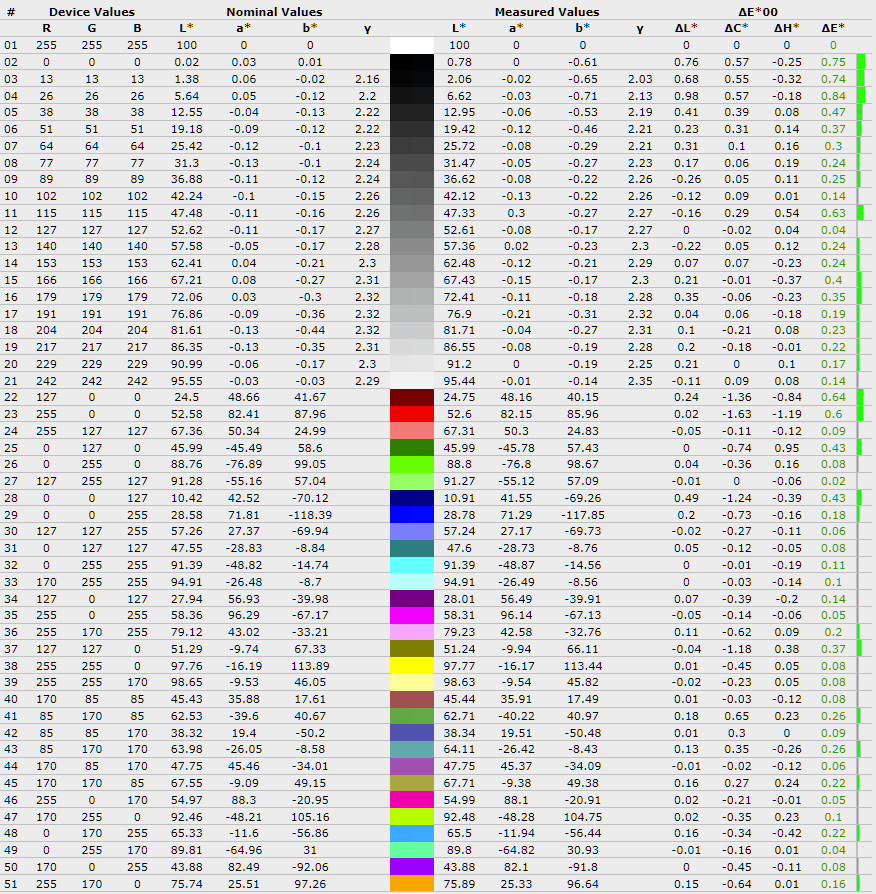

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле «Standard»

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле «SRGB»

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле «Scenery»

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле Theater

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле «Game»

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле Reading

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле «Dark room»

Диаграмма отклонения основных цветов и оттенков от эталонов в профиле «User»

Значение среднего отклонения dE*94 (∆E) среди всех профилей находится в диапазоне 0,24-4,05, в то время как максимальное отклонение dE*94 (∆E) находится в диапазоне 0,84-10,06 при допустимых значениях 1,5 и 4 соответственно.

Среди всех пресетов отдельно выделяются sRGB, Reading, User и Standard с довольно низкими значениями среднего отклонения dE*94 (∆E) в 0,24-0,31 и максимального отклонения dE*94 (∆E) 0,84-1,06.

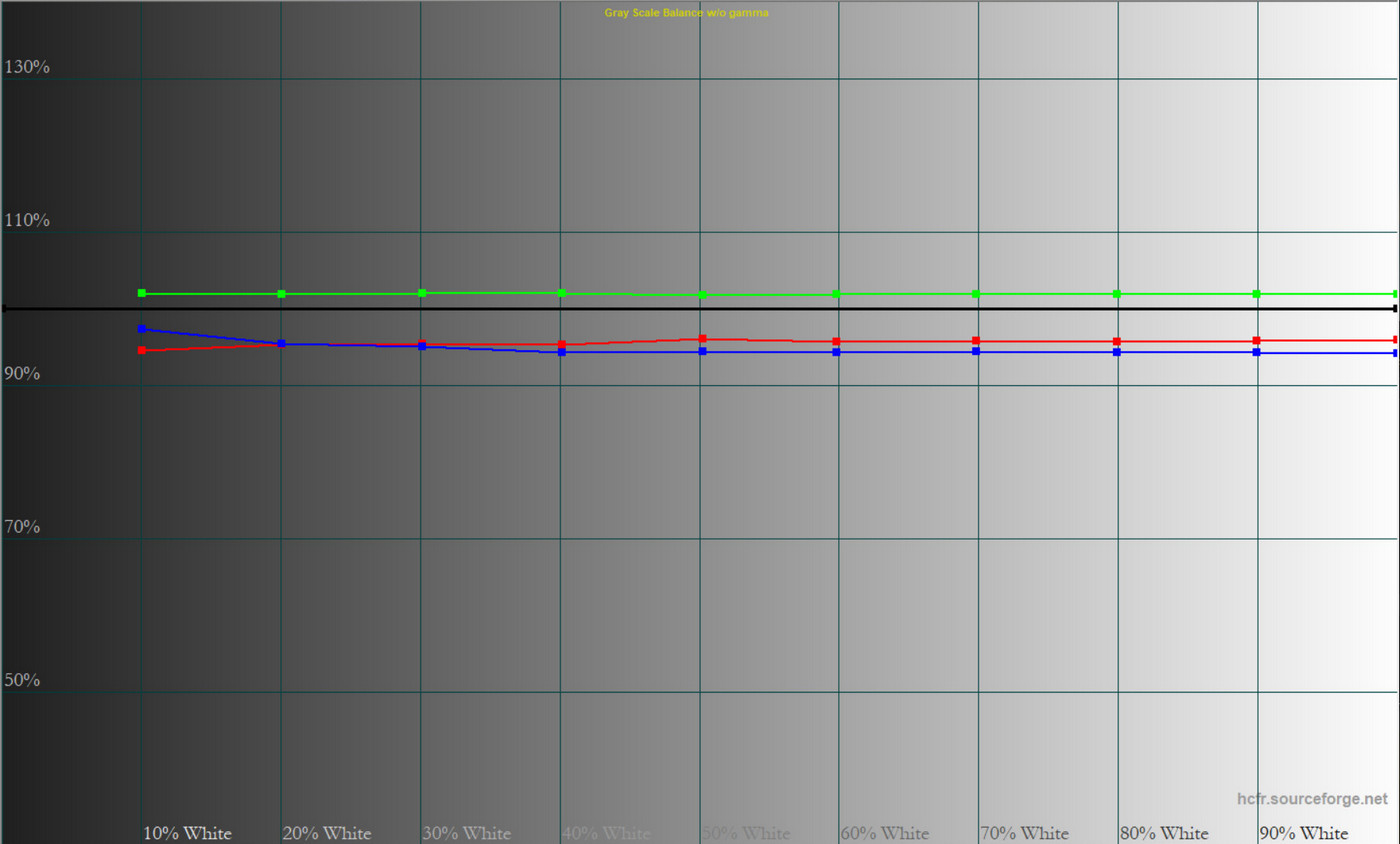

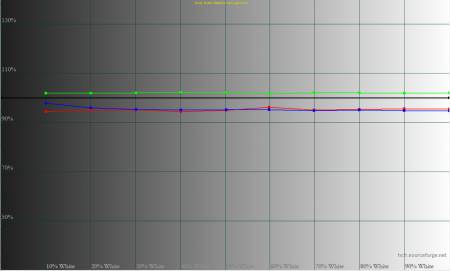

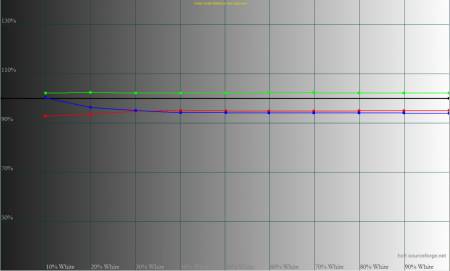

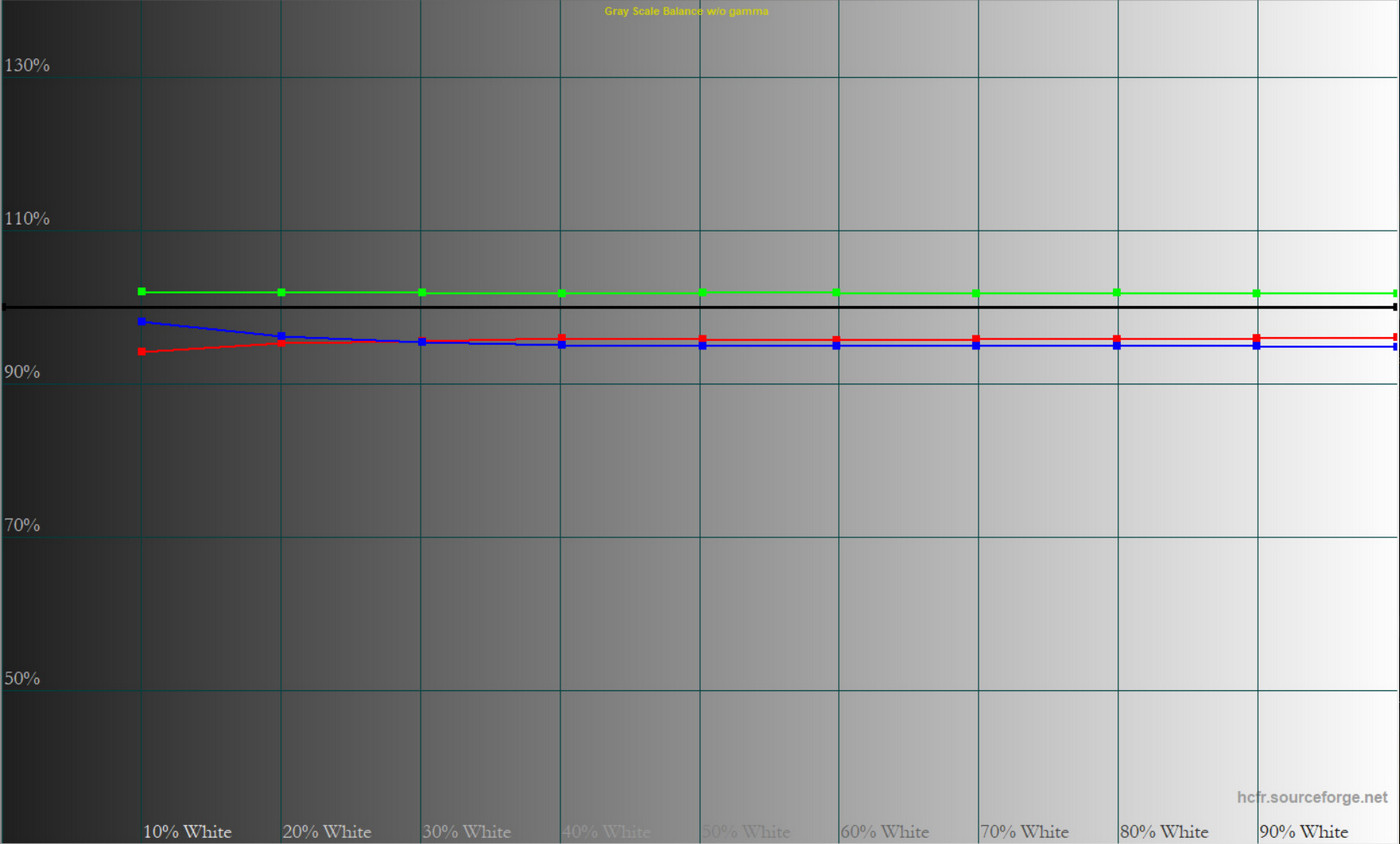

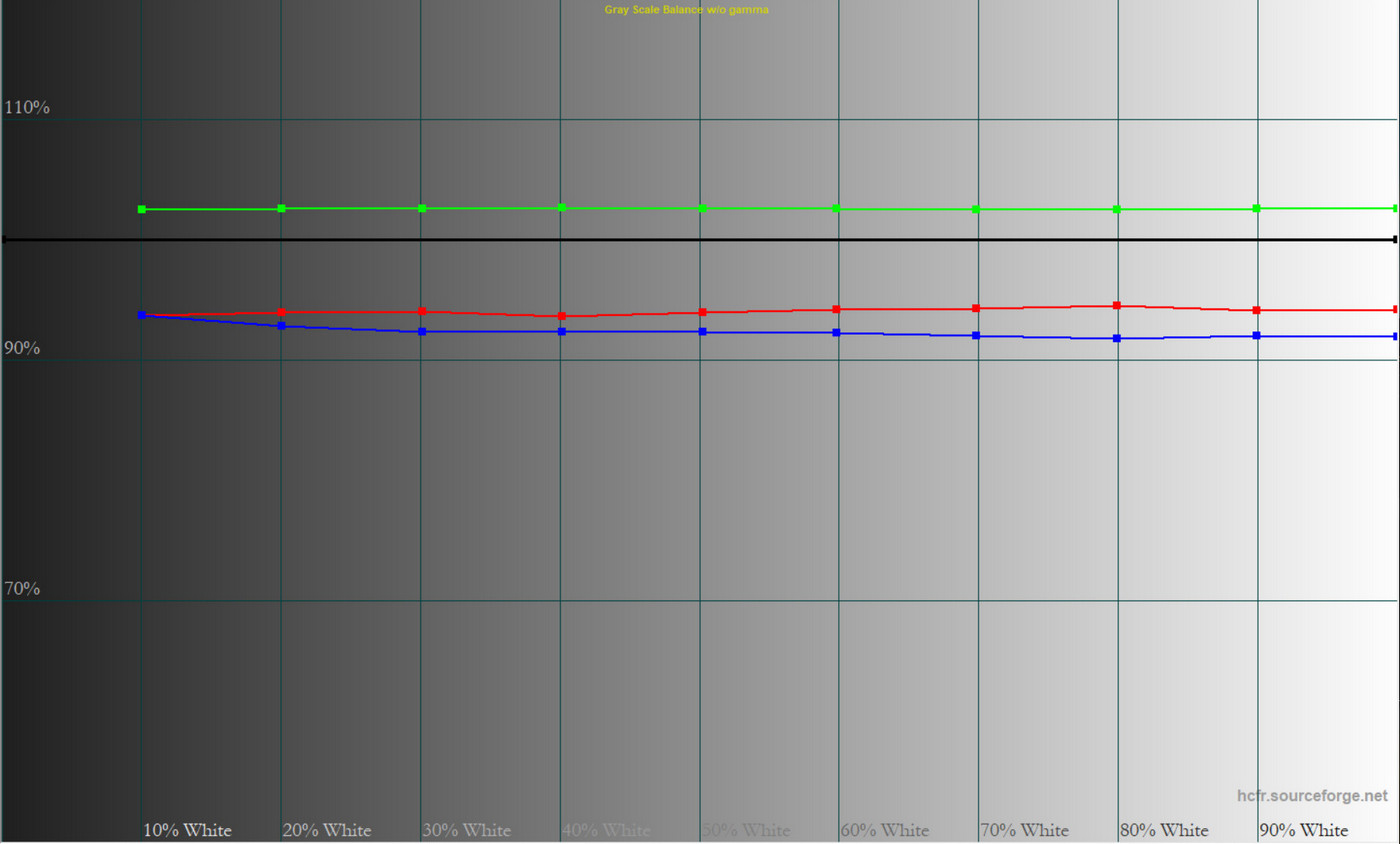

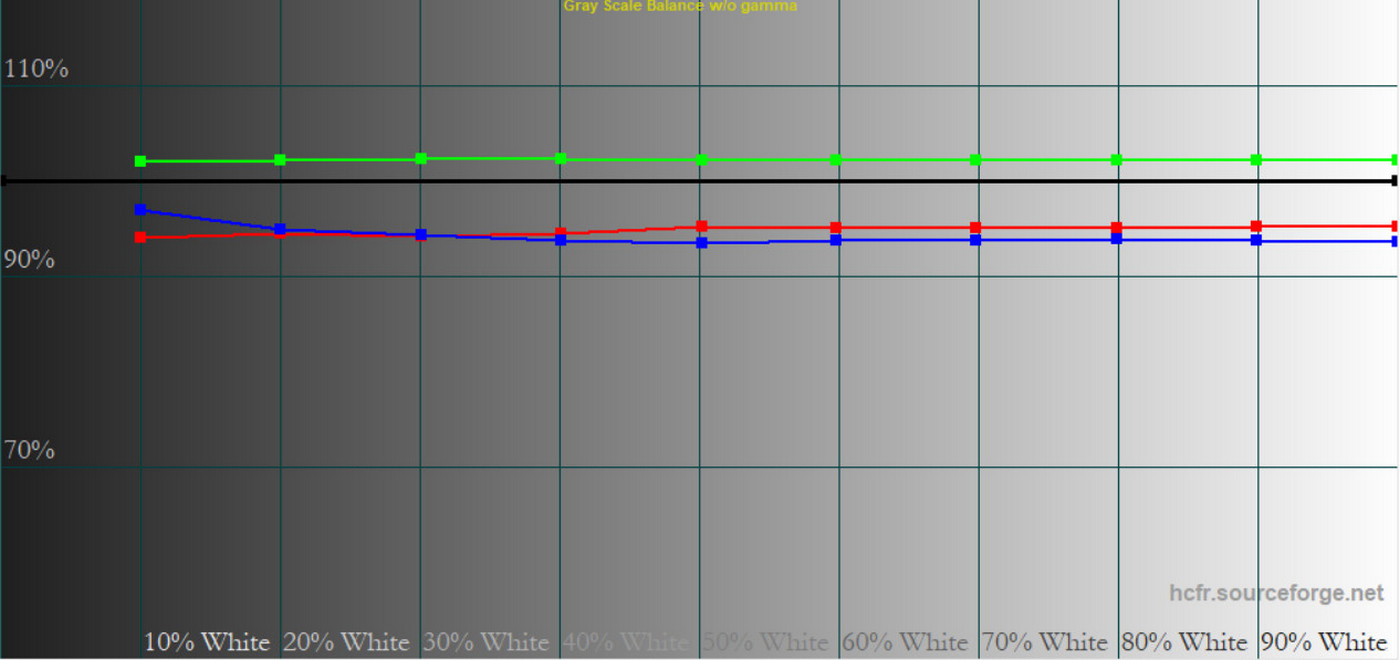

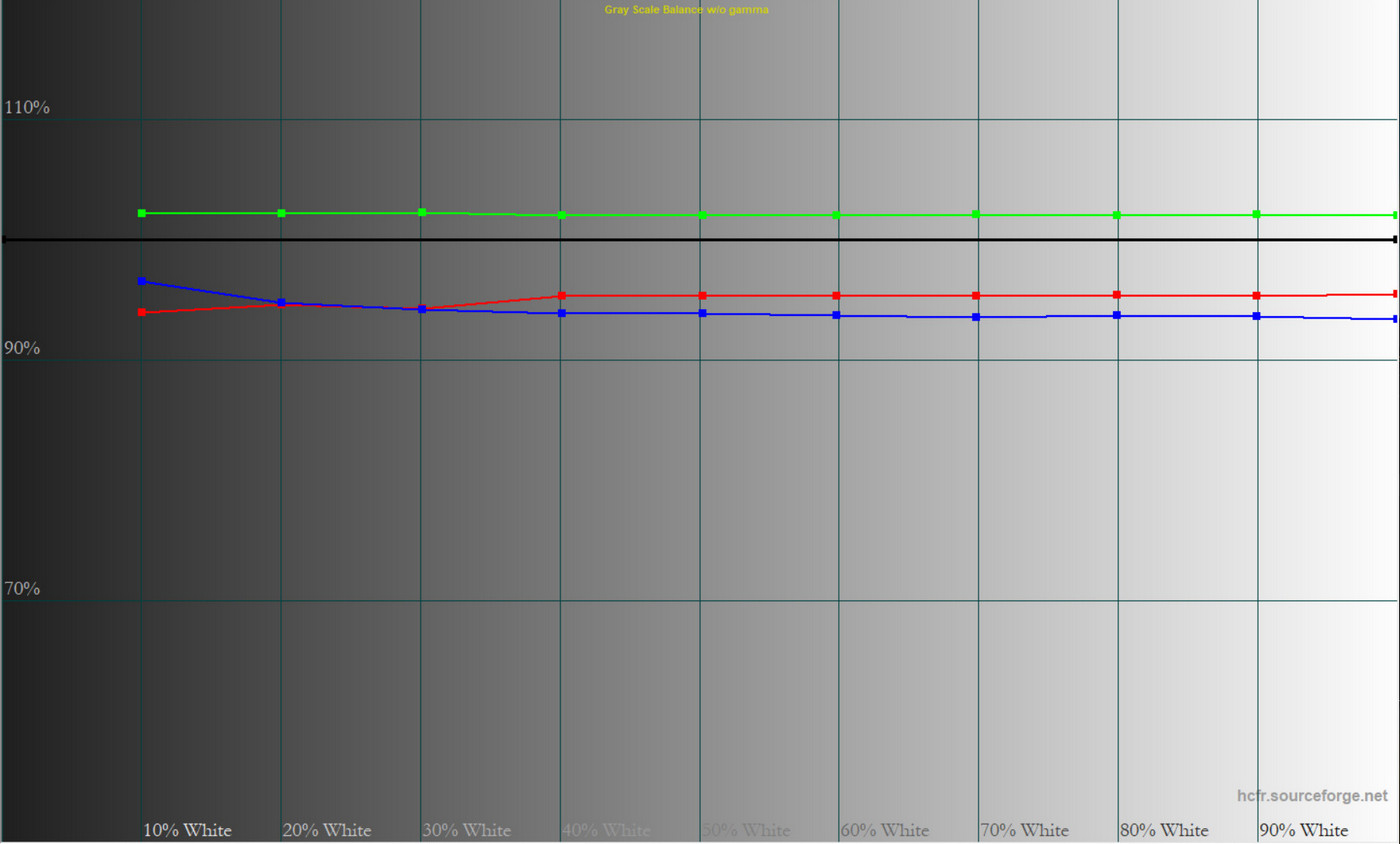

Уровни RGB

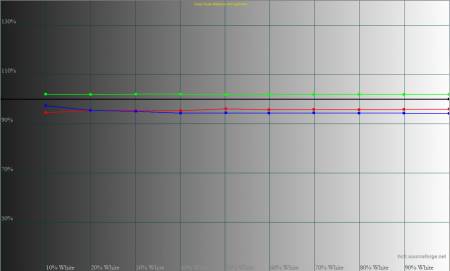

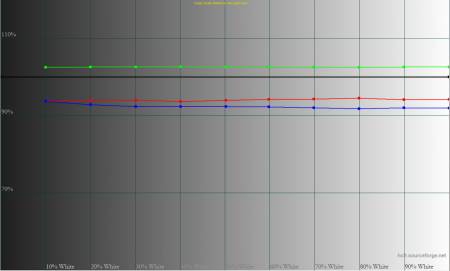

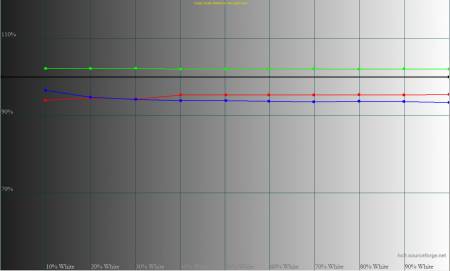

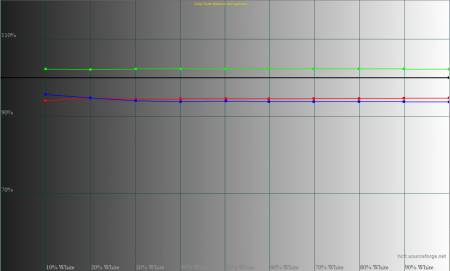

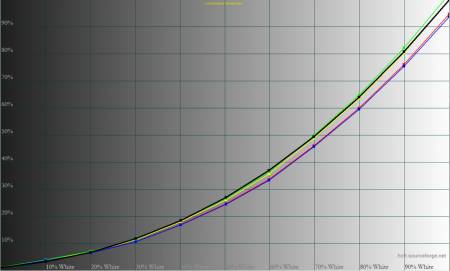

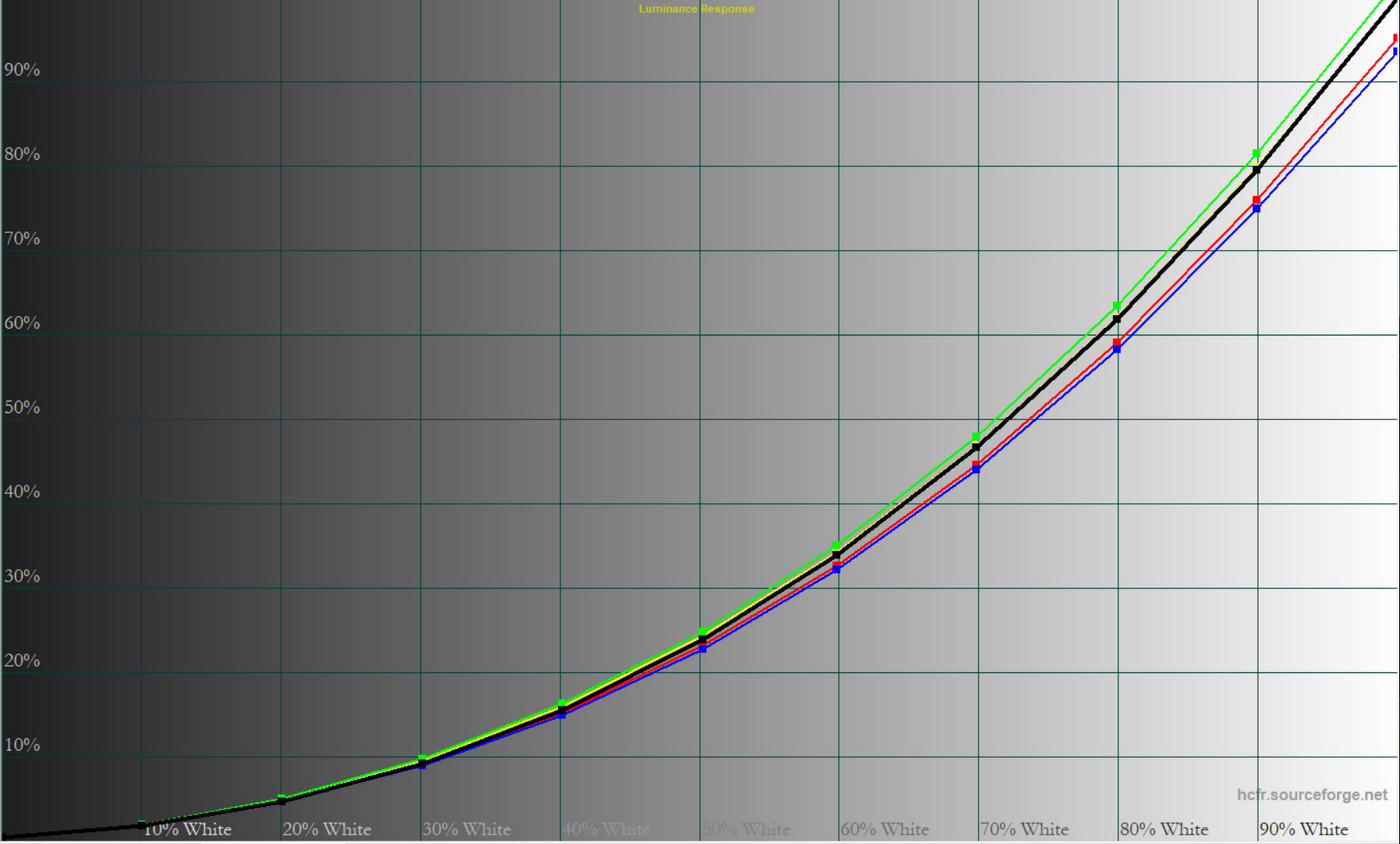

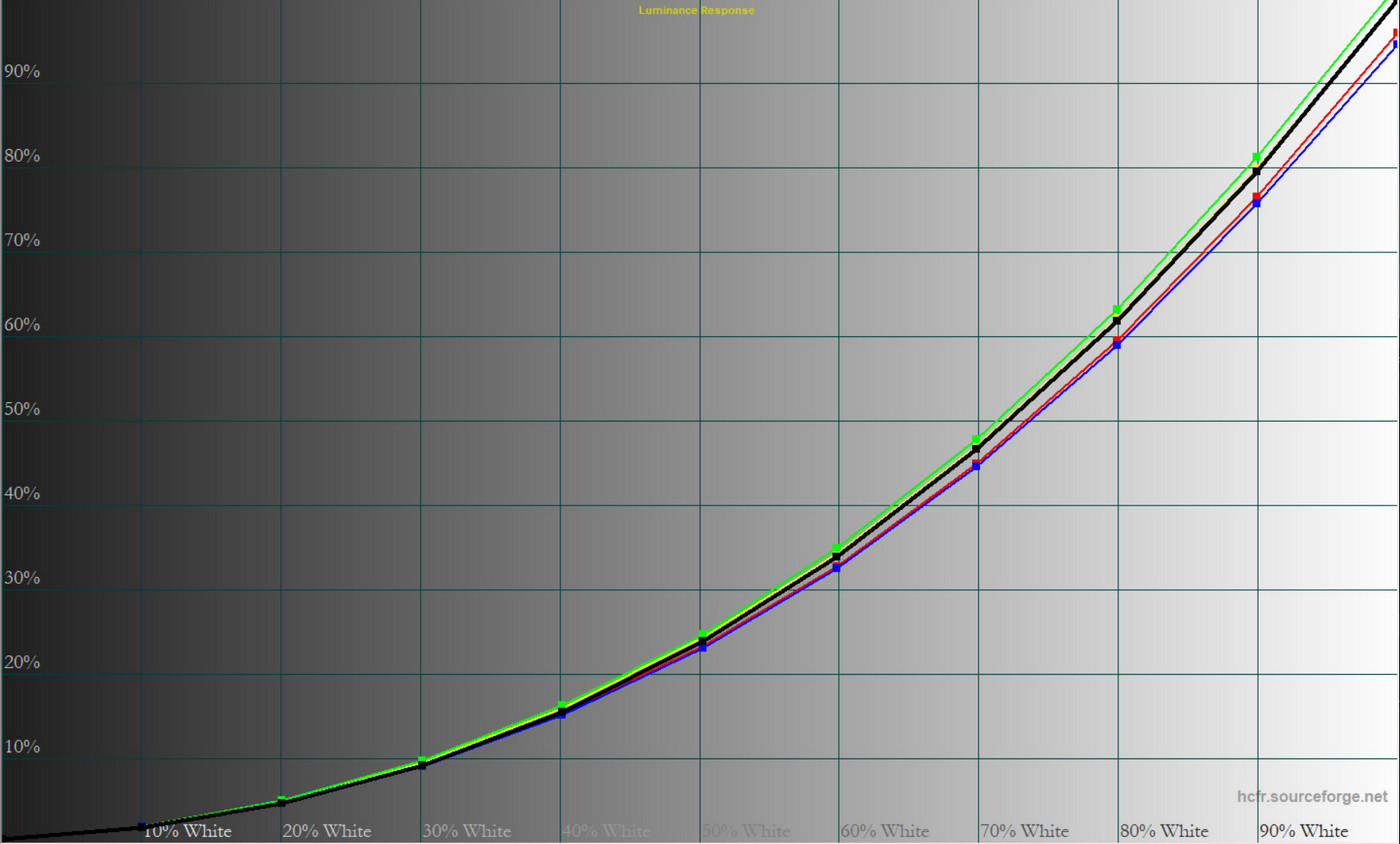

График уровней RGB профиля «Standard»

График уровней RGB профиля «SRGB»

График уровней RGB профиля «Scenery»

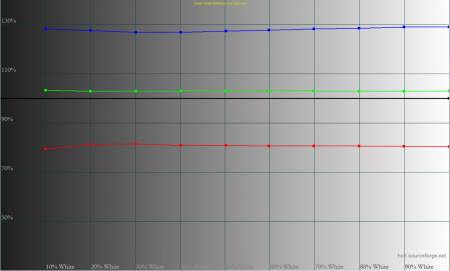

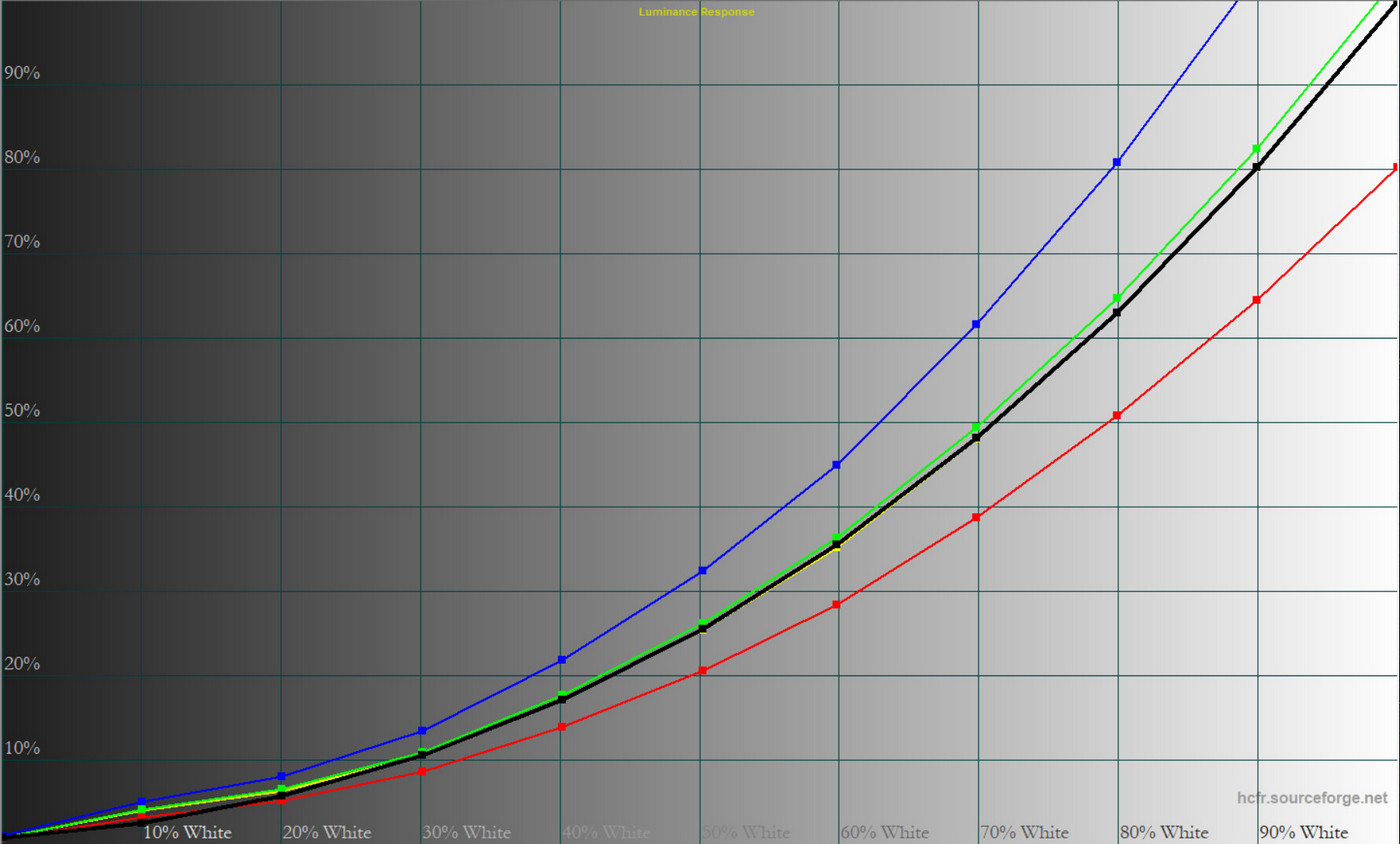

График уровней RGB профиля «Theater»

График уровней RGB профиля «Game»

График уровней RGB профиля «Reading»

График уровней RGB профиля «Dark room»

График уровней RGB профиля «User»

Лучшими в этом тесте считаются профили, где все три кривые находятся в диапазоне 100±10%.

7 профилей из 8 успешно прошли эту проверку, причем все кривые почти равны и находятся в диапазоне 100±5%.

Отдельно выделяется Theater (+25% по синему и -20% по красному).

Гамма

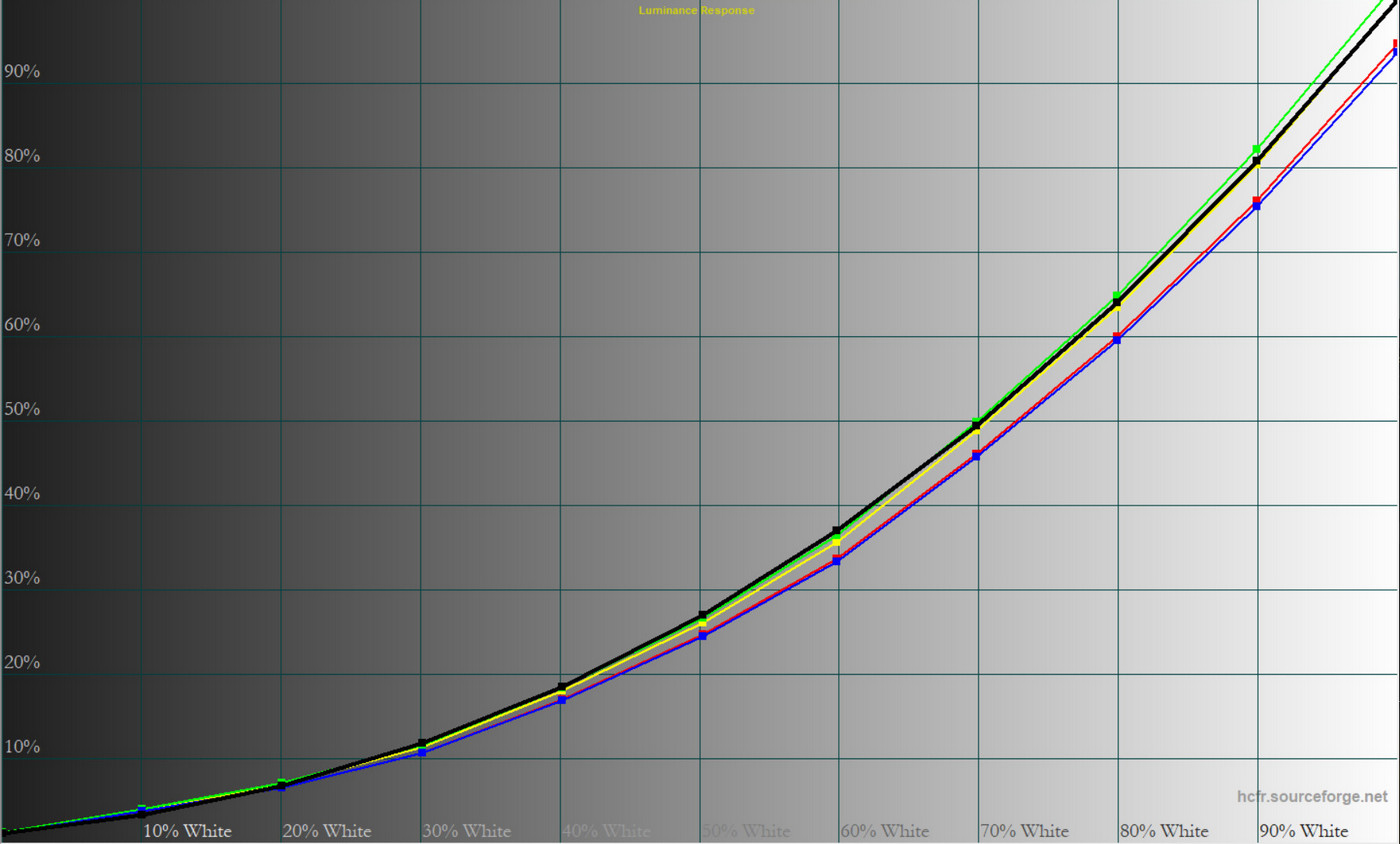

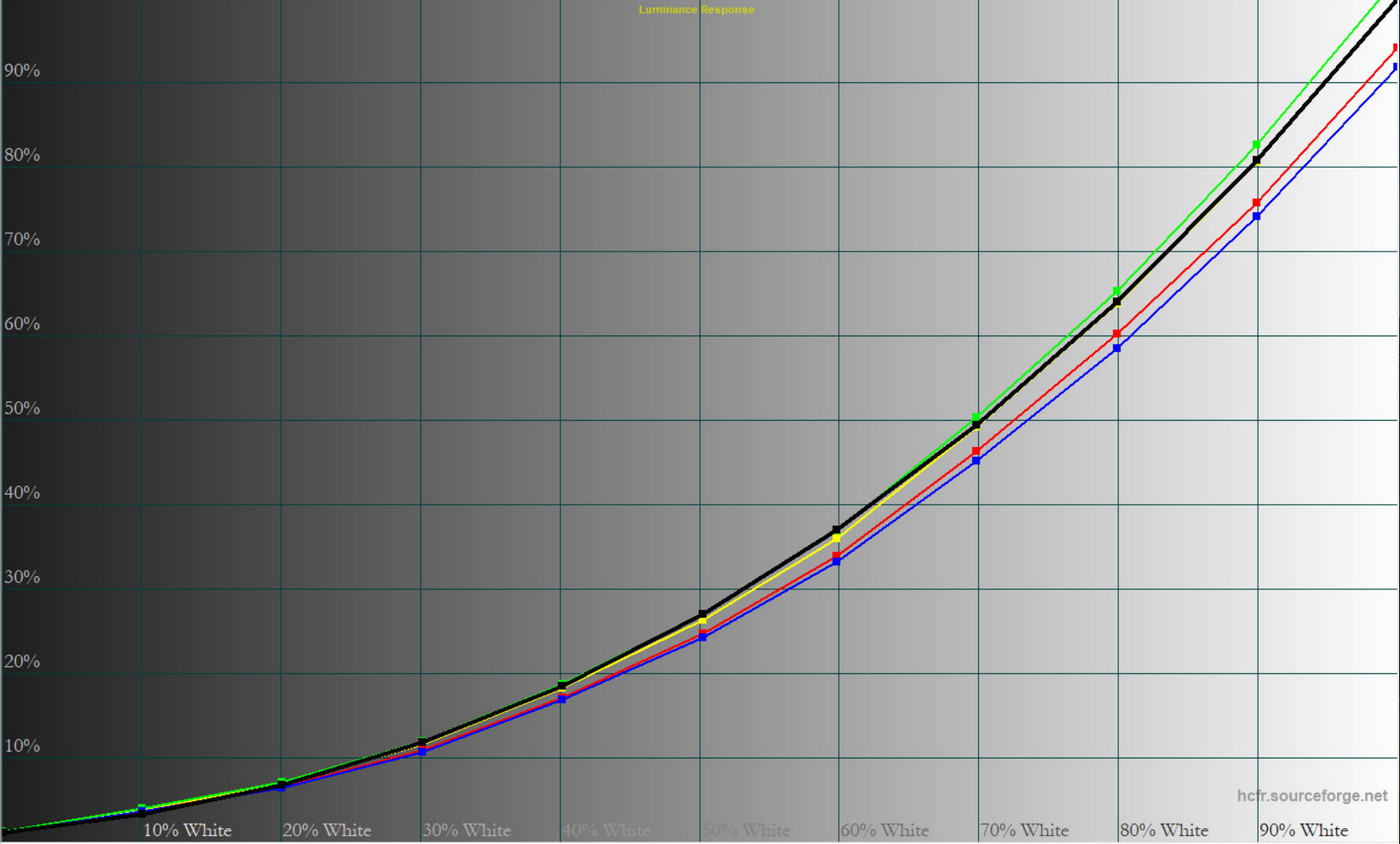

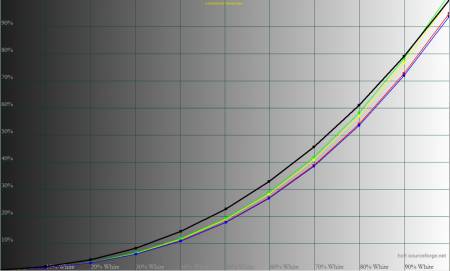

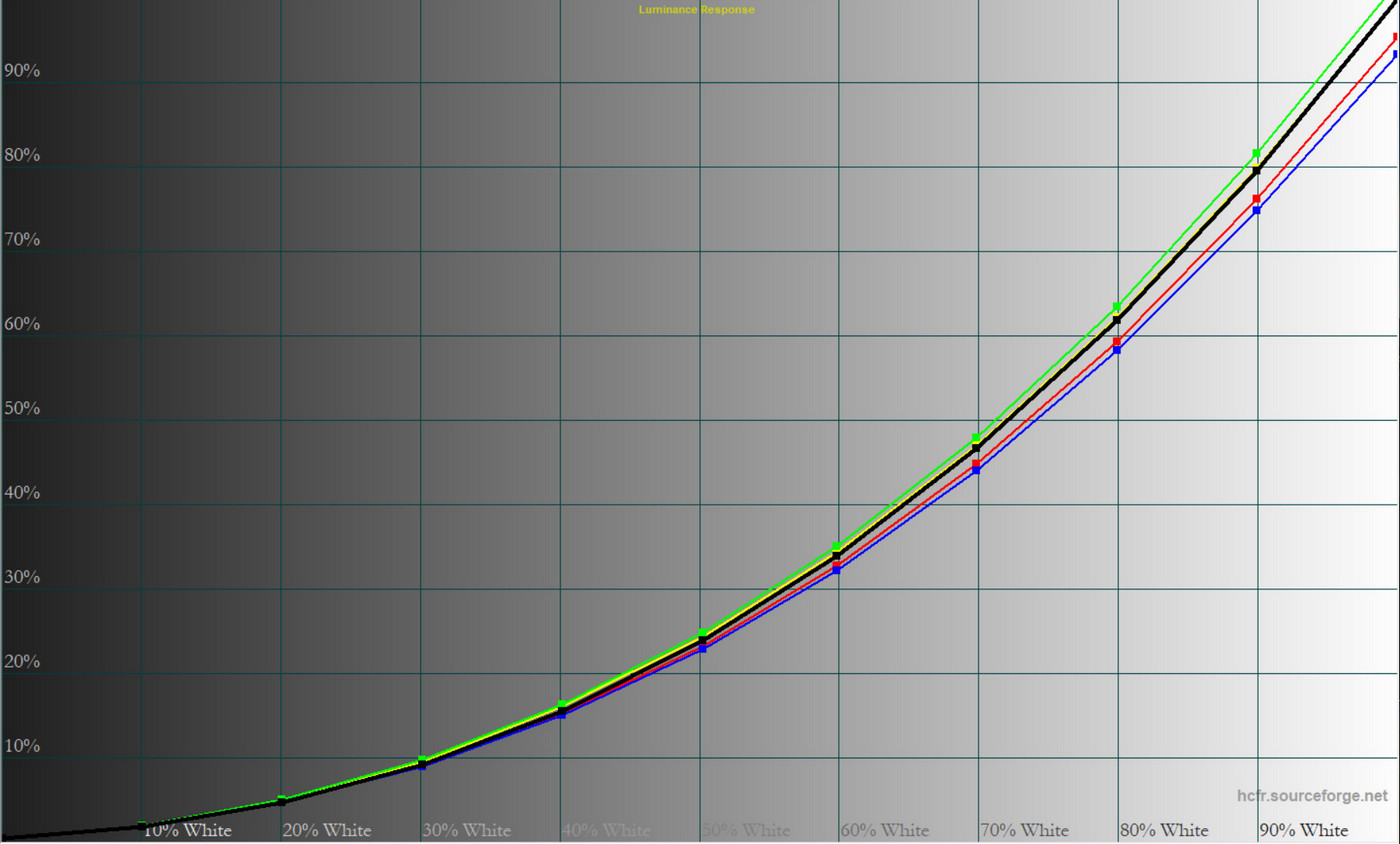

График гамма-кривых в профиле «Standard»

График гамма-кривых в профиле «SRGB»

График гамма-кривых в профиле «Scenery»

График гамма-кривых в профиле Theater

График гамма-кривых в профиле «Game»

График гамма-кривых в профиле «Reading»

График гамма-кривых в профиле «Dark room»

График гамма-кривых в профиле «User»

В 6-ти пресетах из 8-ми значение средней гаммы находится в пределах 1,85-1,99. Есть вопросы к положению кривых относительно идеальной пунктирной гаммы 2.2. Средняя гамма большинства пресетов находится выше эталонной пунктирной, так что будет потеря информации в светлых оттенках изображения. Цветовые составляющие средней гаммы не сливаются в одну кривую у всех протестированных профилей. Форма кривых средней гаммы приближена к референсному у всех профилей, за исключением «Scenery».

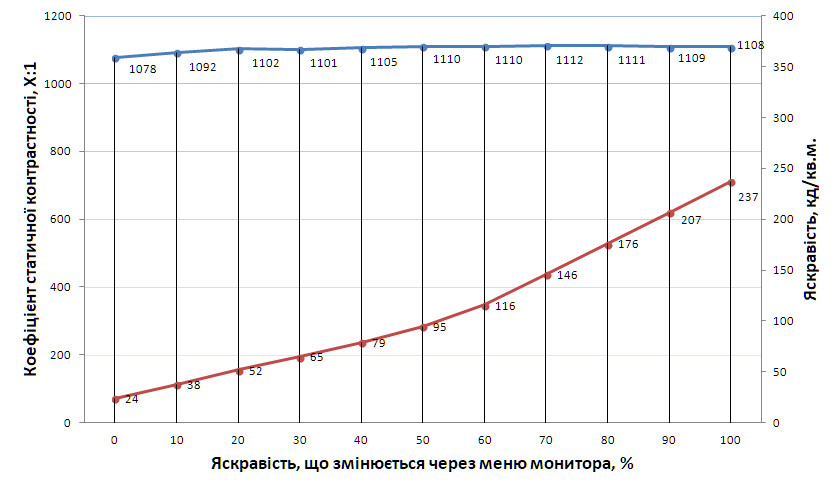

Стабильность контрастности и диапазон изменения яркости

Среди всех пресетов наиболее сбалансированным оказался sRGB, поэтому он и был взят за основу для дальнейшей калибровки.

Высокий диапазон изменения яркости сопровождается стабильной контрастностью на уровне от 1078:1 до 1112:1, при заявленных 1500:1.

Минимальная яркость 24 кд/м², что позволит без проблем использовать монитор в вечернее время при организации фонового освещения за монитором.

Максимальная яркость составляет 237 кд/м² при заявленном значении в 300 кд/м² и позволит без проблем работать за монитором в помещении с искусственным освещением.

Калибровка монитора

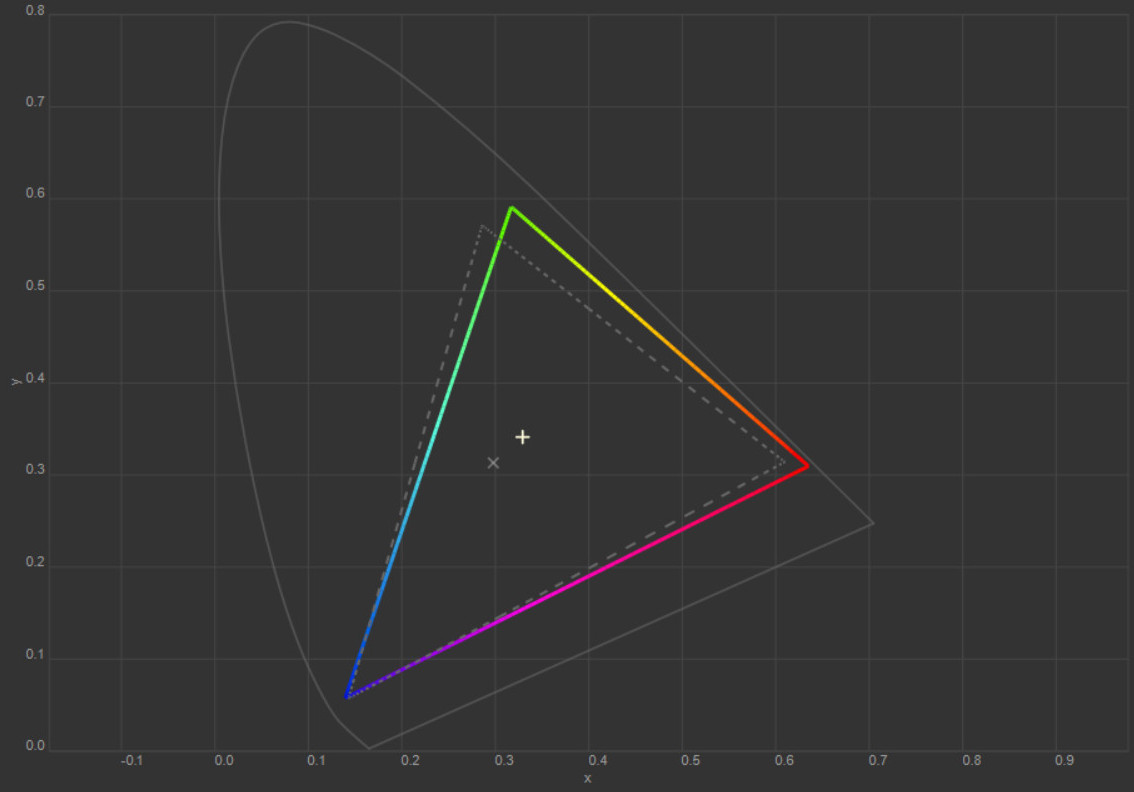

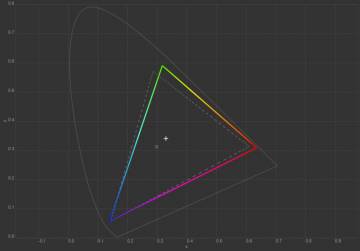

CIE-диаграммы откалиброванного профиля для пространства sRGB и Adobe RGB

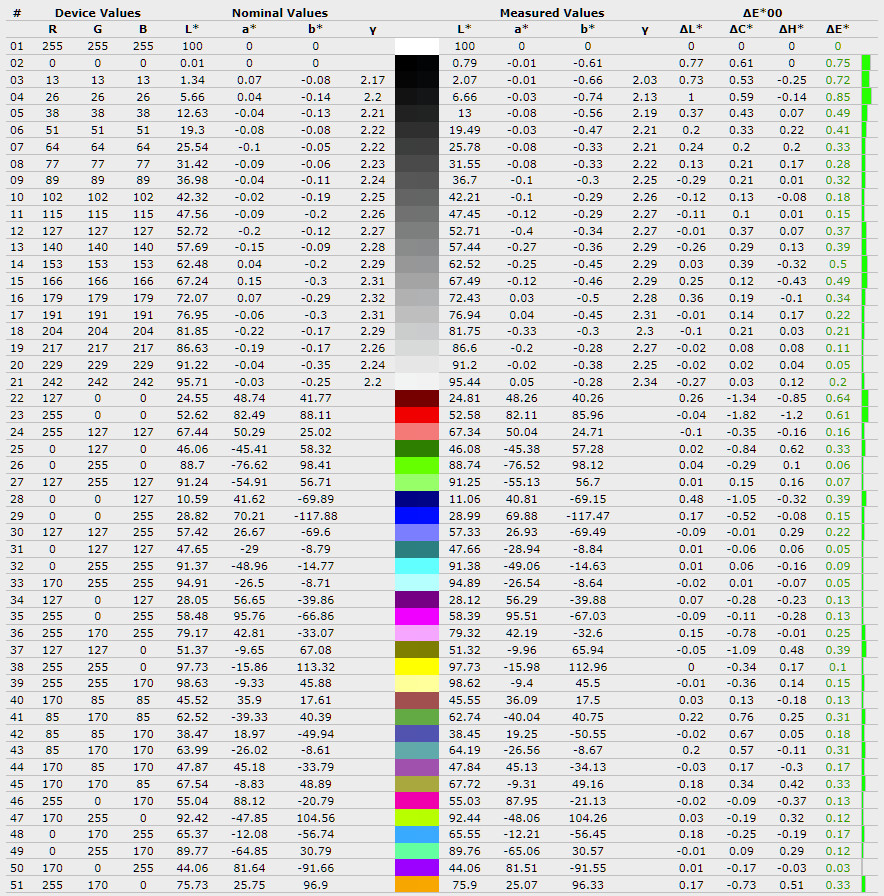

Диаграмма отклонения основных цветов и оттенков от эталонов в откалиброванном профиле

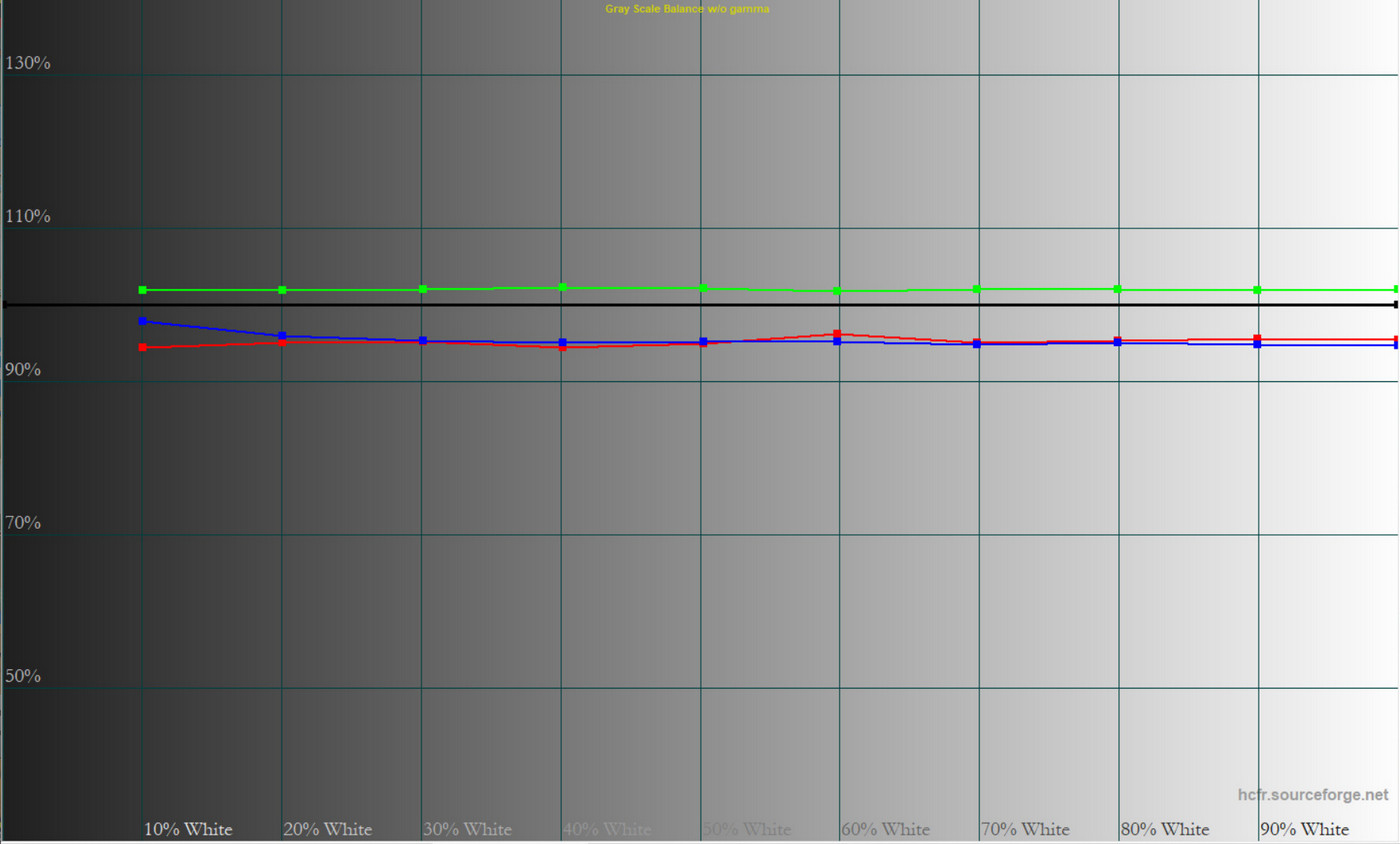

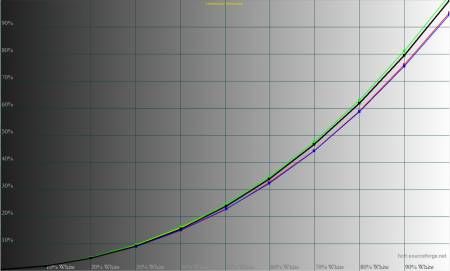

График уровней RGB откалиброванного профиля

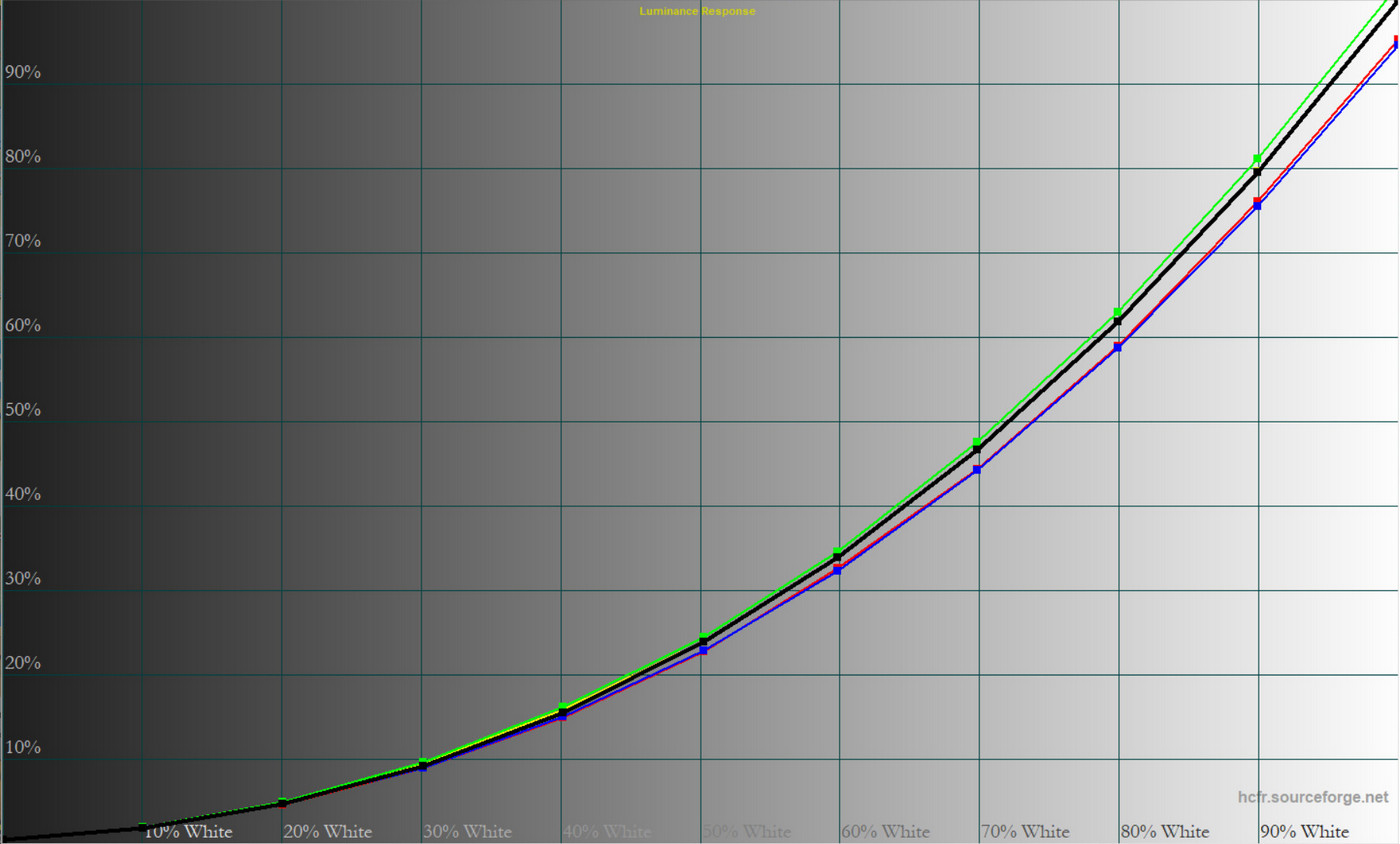

График гамма-кривых в откалиброванном профиле

Файл с соответствующими параметрами доступен по этой ссылке. Полученные результаты до и после аппаратной калибровки сведены в таблицу.

Калибровка ASUS ZenScreen MB27ACF позволила приблизить среднюю гамму к эталонному значению 2.2 и снизить яркость до комфортных 99,6 кд/м². Все гамма-кривые слились в одну и почти совпадают с референсной кривой, а графики уровней RGB выровнялись и приблизились по всему диапазону. Цветовая температура точки белого вплотную приблизилась к эталонному значению в 6500К. Значения среднего dE*94 (∆E) и максимального dE*94 незначительно ухудшились. Существенно улучшился цветовой охват диапазона sRGB. Также в результате процедуры калибровки снизился коэффициент статической контрастности.

Из результатов измерения видно, что ASUS ZenScreen MB27ACF можно использовать с определенными оговорками для профессиональной работы с цветом. Большинство мониторов ASUS не нуждаются в калибровке, поскольку они качественно настроены на заводе, и ASUS ZenScreen MB27ACF не стал исключением из этого правила. Он имеет достаточно малые значения среднего отклонения dE*94 (∆E) и максимального отклонения dE*94 (∆E) в 4 профилях из 8 протестированных.

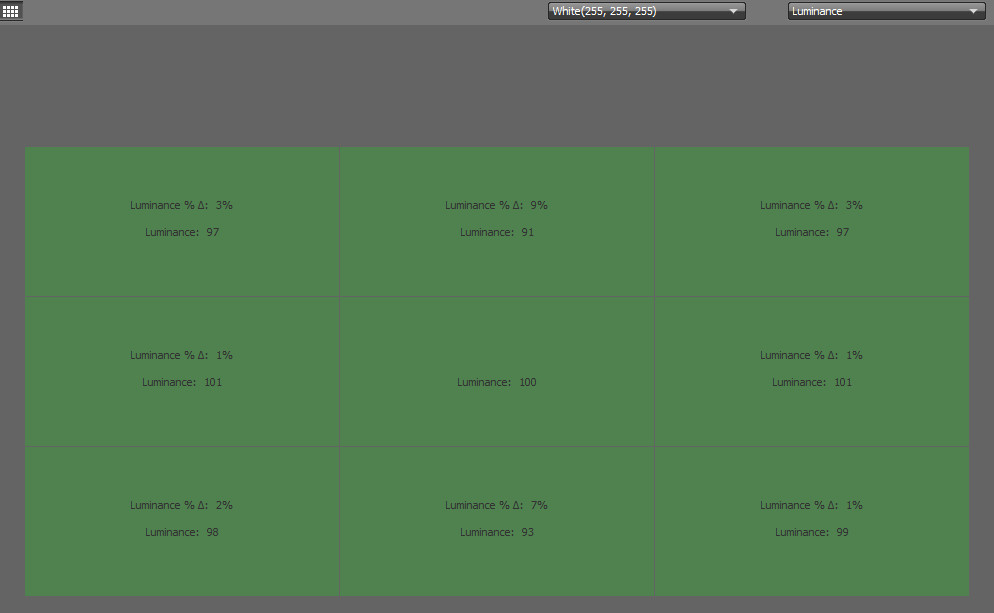

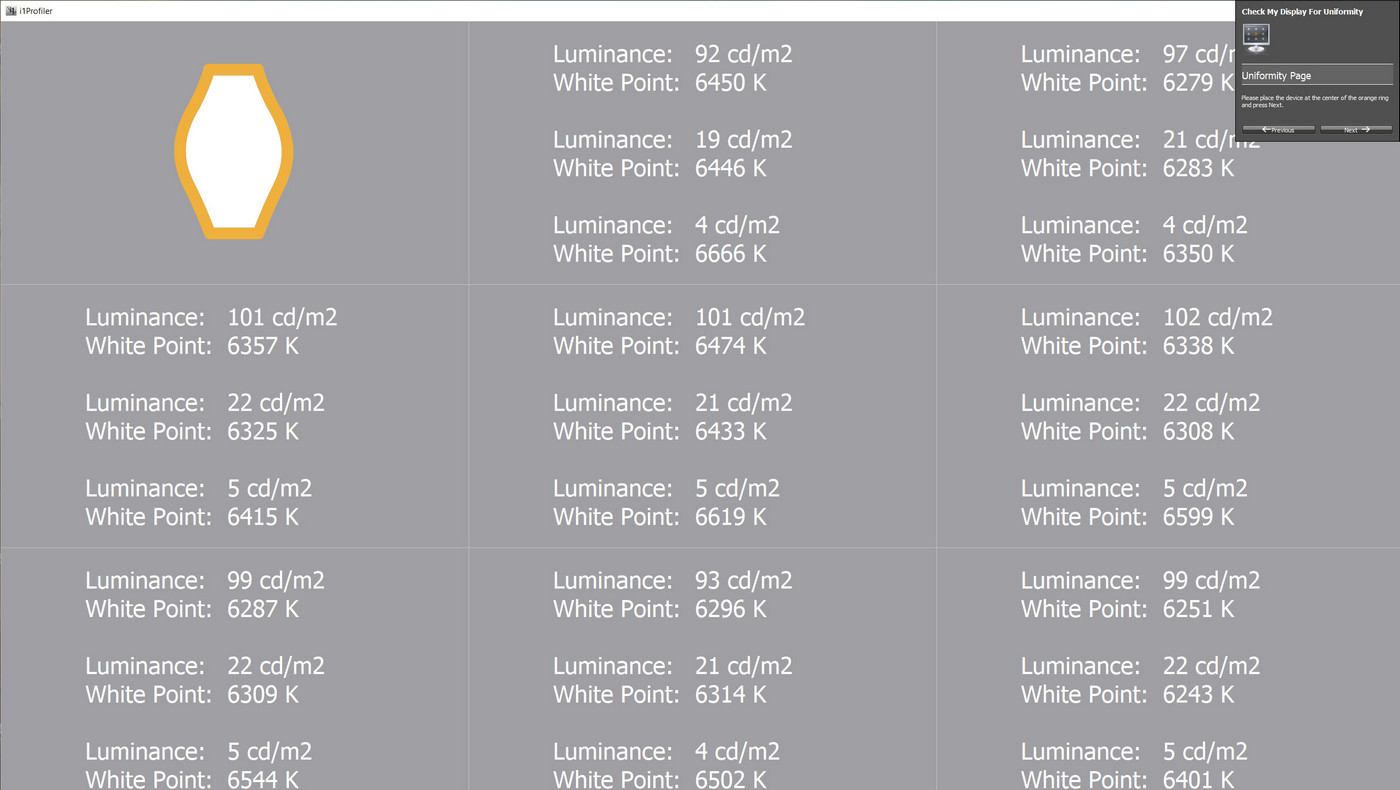

Равномерность подсветки экрана

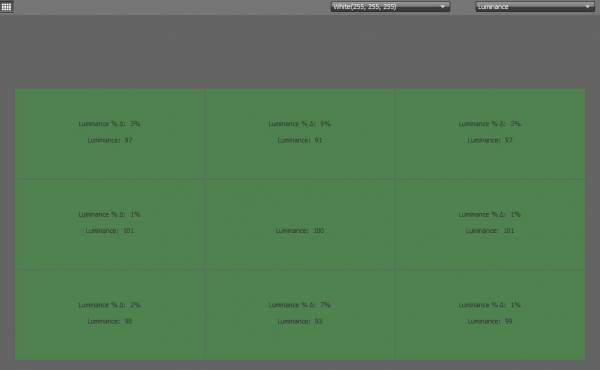

Максимальное отклонение яркости по отношению к центральному участку составило 9 кд/м², что является отличным показателем.

Отклонение температуры точки белого от центрального участка находится в диапазоне от -223 до +47 K, что не превышает максимально допустимых ±250 K.

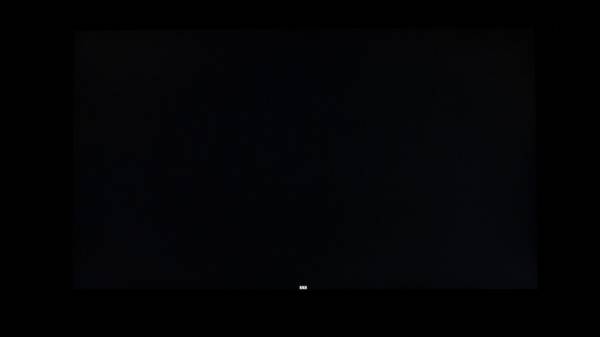

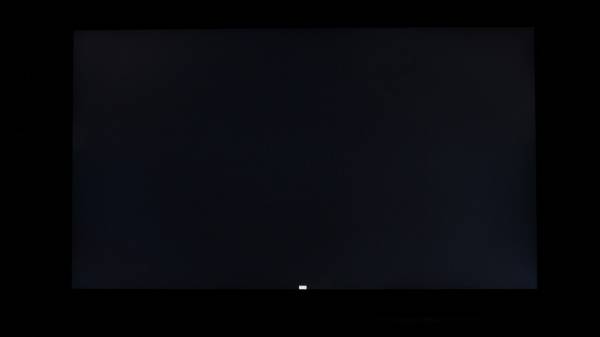

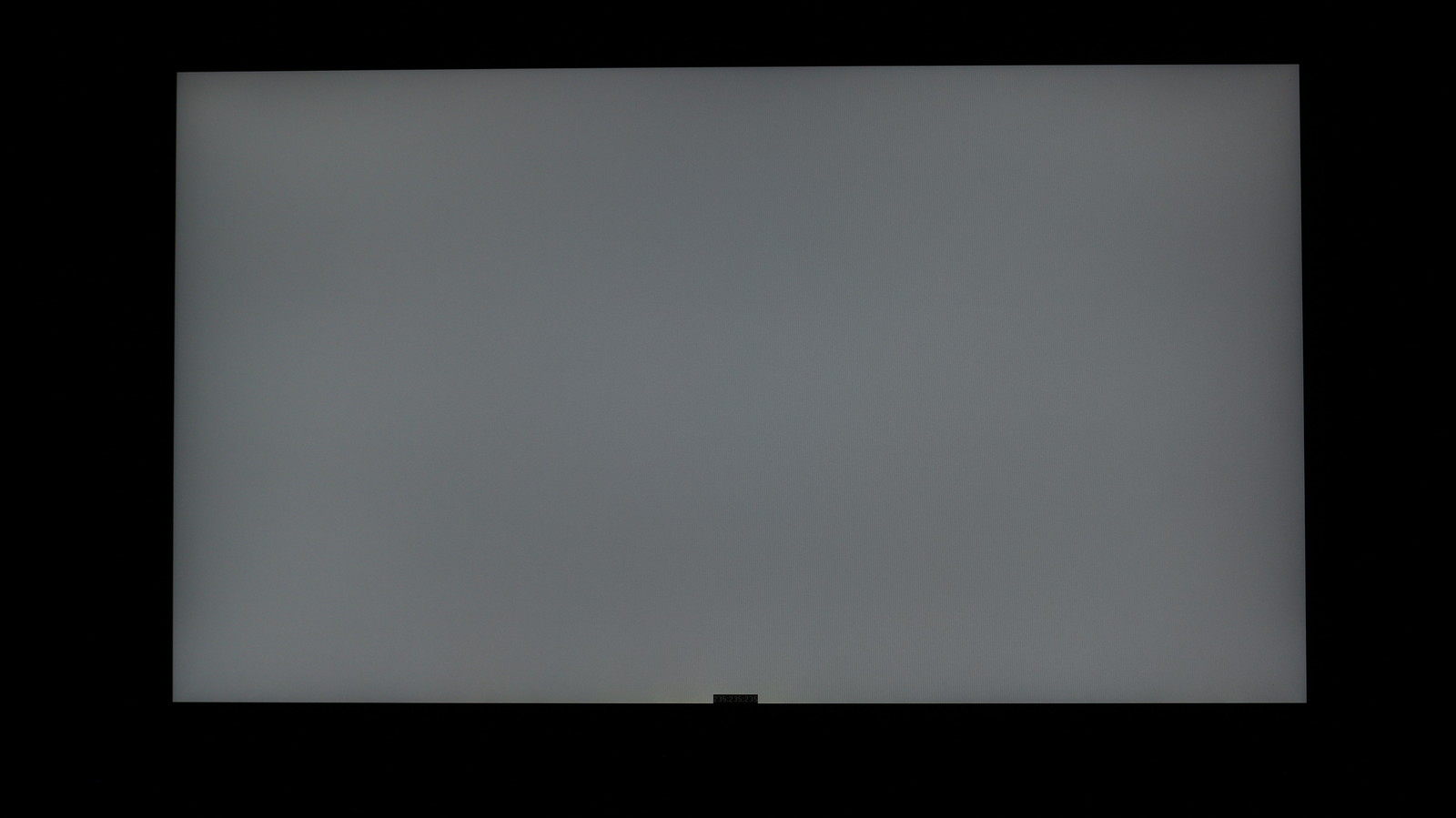

Едва заметные глазу засветы на черном экране появляются только в полной темноте. Это 1 зона, расположенная в правом нижнем углу экрана. Первое фото отображает то, как их видит глаз. На втором фото мы видим снимок с длинной экспозицией. В общем, есть неплохой результат, как для быстрой IPS матрицы, которые преимущественно имеют проблемы с угловым Glow на темных заливках.

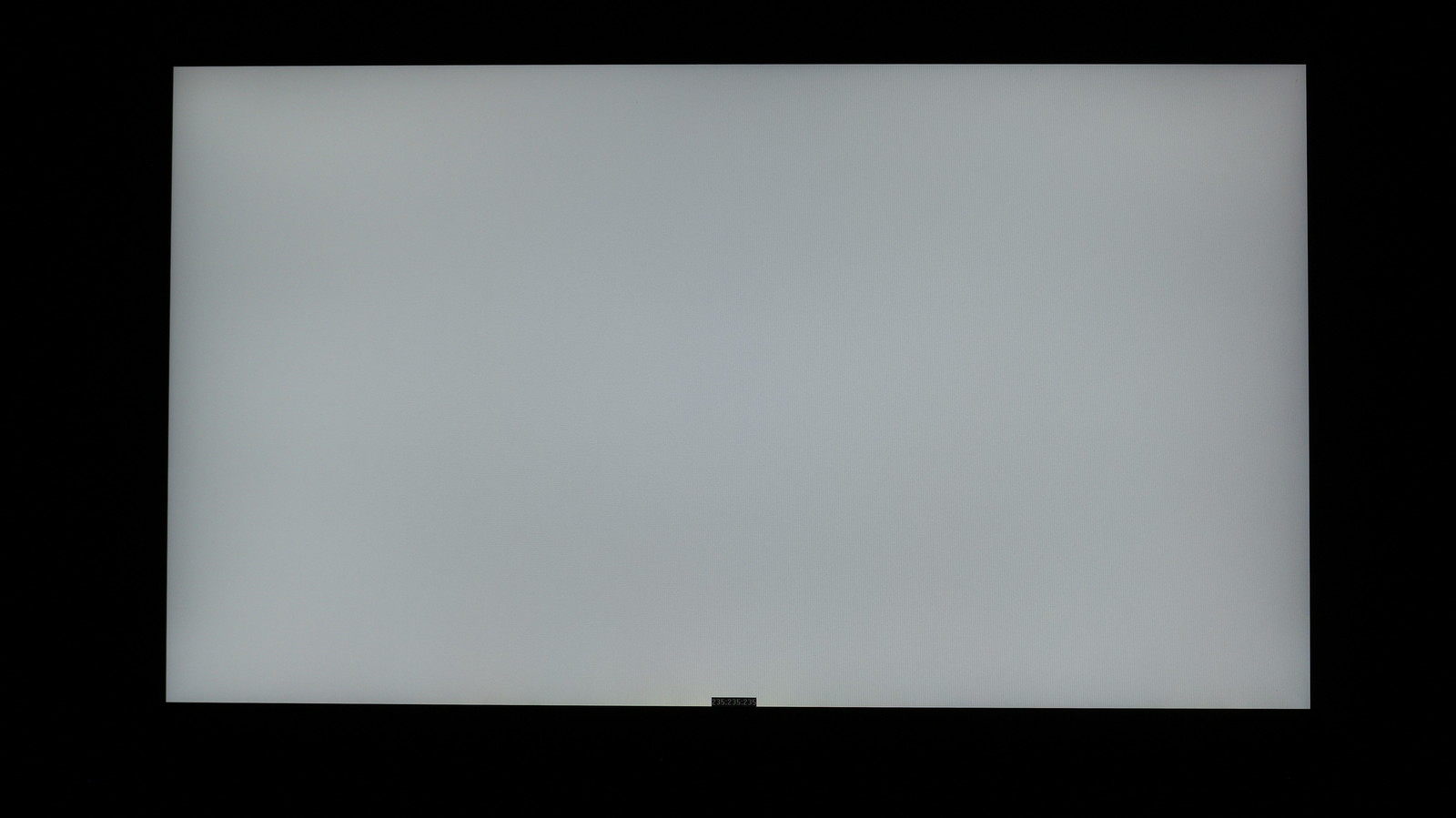

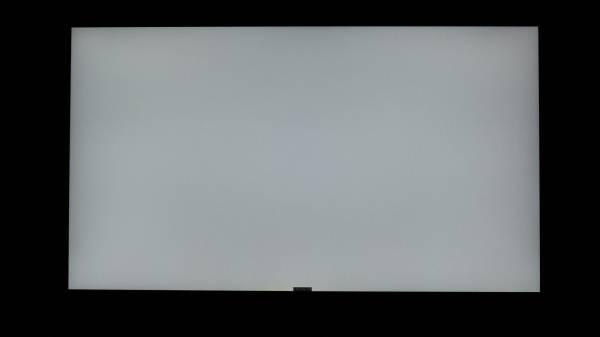

На белой заливке мы видим незначительное затемнение с левой и правой сторон панели. Паразитные цветовые оттенки не наблюдаются.

Скорость матрицы и ШИМ

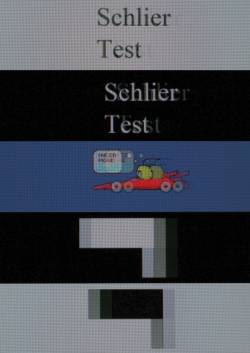

В спецификации заявлено о скорости матрицы в 5 мс по методике G2G. В ходе тестов были обнаружены небольшие шлейфы от движущихся объектов. Матрица достаточно быстрая, в процессе тестирования мы не увидели явных артефактов разгона матрицы.

Частота обновления монитора составляет 100Гц. Заявлена поддержка монитором технологий адаптивной синхронизации кадров Adaptive-Sync, что будет полезно владельцам видеокарт AMD Radeon и NVIDIA GeForce.

Яркость 20%, выдержка 1/13

FlickerFree устраняет неприятную глазу мерцающую подсветку, что уменьшает нагрузку на глаза Сплошной фронт на фото подтверждает отсутствие ШИМ.

Фильтрация синего света позволяет гибко настраивать уровень яркости синей составляющей в видимом спектре.

Углы обзора

Главное преимущество IPS – углы обзора 178° на 178°. На фото видим лишь минимальное уменьшение контраста и высвечивание изображения под острыми углами. Характерный всем IPS угловой Glow находится на среднем уровне. В общем с углами обзора у ASUS ZenScreen MB27ACF полный порядок.

Итоги

ASUS ZenScreen MB27ACF – это мобильный монитор, не просто сохраняющий ключевые преимущества предыдущей 22-дюймовой модели ASUS ZenScreen MB229CF, но и существенно расширяющий их во всех важных аспектах. Его конструкция с C-образным кронштейном и быстросъемным механизмом позволяет гибко интегрировать устройство в любую рабочую среду над столом, на столе или в дороге. Ручка-подставка придает вариативности, а универсальные интерфейсы USB-C (с Power Delivery) и HDMI обеспечивают совместимость без лишних кабелей.

Панель получила заметное обновление: QHD-разрешение, яркое и контрастное изображение, отсутствие мерцания (без ШИМ), быстрая реакция – все это подтверждено тестами. Заводская калибровка профилей также вышла на новый уровень: 4 из 8 режимов имеют точную настройку, что открывает возможности для работы с цветом и видео.

Акустика громкая, хотя традиционно не хватает басов, впрочем, ее вполне достаточно для презентаций и мультимедиа.

Программное обеспечение дополняет сильные стороны модели: фирменная утилита ASUS Display Widget Center позволяет легко и удобно настроить все рабочие параметры устройства.

ZenScreen MB27ACF — универсальное решение для программистов, фрилансеров, менеджеров, педагогов, работающих в гибком формате и нуждающихся в качественном, адаптивном дисплее. Если предыдущая модель была удачной попыткой, то MB27ACF – уже сформированный продукт, не просто подтверждающий потенциал серии, но и расширяющий его. Это не просто увеличенная версия, а технически зрелая, более «взрослая» модель, где прогресс заметен невооруженным глазом.

Достоинства:

• быстрая 27-дюймовая Quad HD IPS – панель с широкими углами обзора и яркими цветами;
• хорошее значение коэффициента статической контрастности по меркам IPS-матриц;
• частота развертки до 100 Гц;
• скорость реакции матрицы 5 мс по методике G2G;
• поддержка технологии адаптивной синхронизации Adaptive-Sync;
• поддержка технологий Flicker-Free, Low Blue Light, QuickFit, GamePlus;
• фирменное ПО ASUS Display Widget Center, позволяющее удобно настраивать монитор без использования органов управления;
• продуманная конструкция и качественные материалы;
• все возможные варианты крепления, размещения и переноса монитора;
• универсальный порт USB-C (DP Alt Mode + Power Delivery 70 W) и порт HDMI;
• наличие гнезда для штатива 1/4";
• функциональное меню.

Особенности:

• максимальная яркость не достигает заявленного значения;
• среднее качество звука встроенных динамиков.

Автор: Александр Павлик

Выражаем благодарность компании ASUS за предоставленный для тестирования монитор.
