Обзор ASUS B860M MAX GAMING AX: бюджетная материнская плата для многоядерных Arrow Lake

Список доступных по цене материнских плат, занимающих промежуточное положение между сериями Prime и TUF Gaming, а также объединенные словосочетанием «MAX GAMING» продолжает увеличиваться. В этот раз компания ASUS предлагает пользователю компактное решение на чипсете Intel B860.

Речь идет об ASUS B860M MAX GAMING AX, которую на момент написания обзора на украинском рынке получится найти по средней цене в ₴8350 ($198). На первый взгляд каких-либо критических упрощений на плате нет, да и весь актуальный функционал на месте. Но, учитывая, что перед нами относительно бюджетная модель, для вынесения окончательного вердикта без детального ознакомления с ее характеристиками и наглядной проверки возможностей испытуемой не обойтись.

Спецификация

Упаковка и комплектация

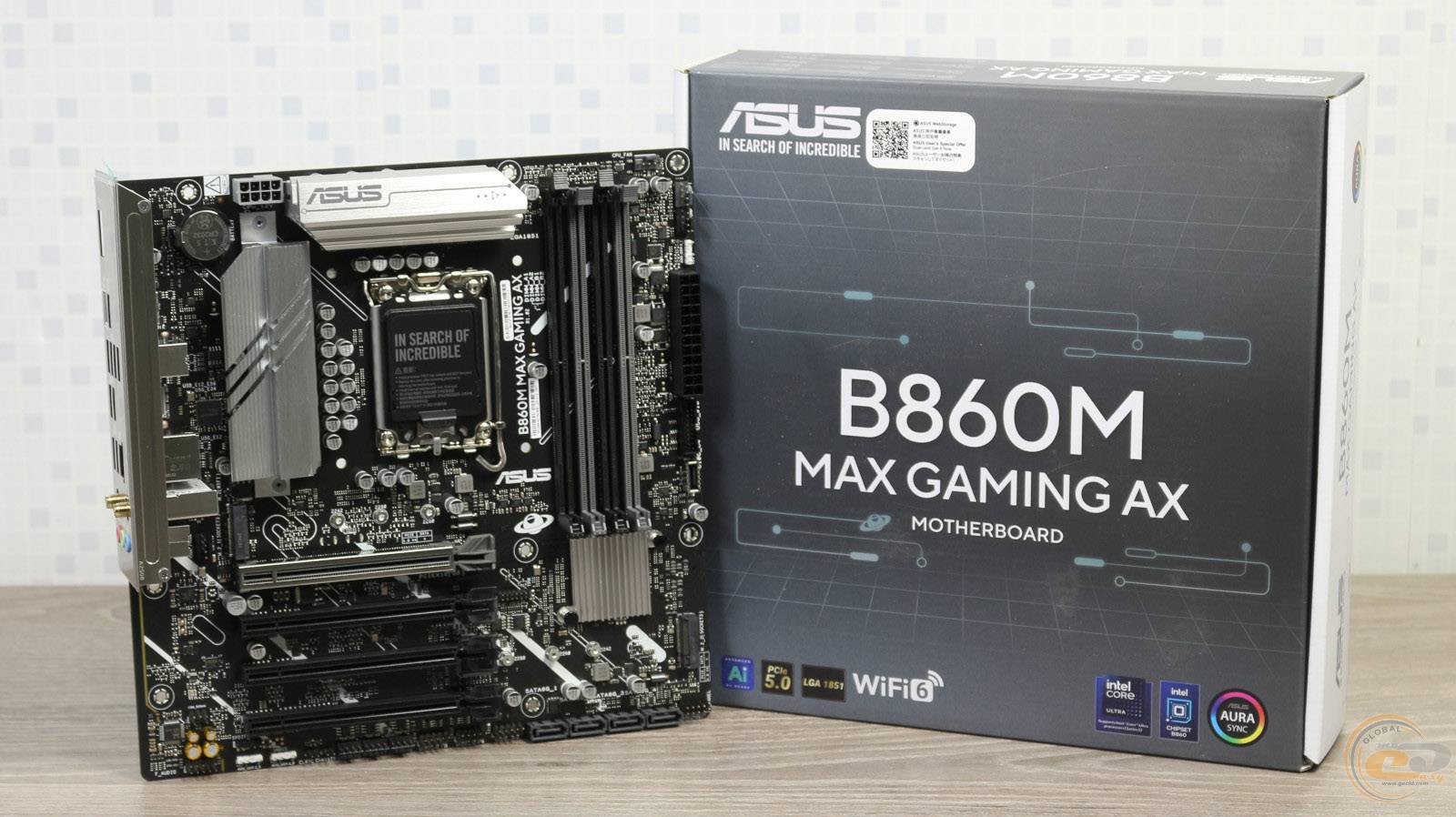

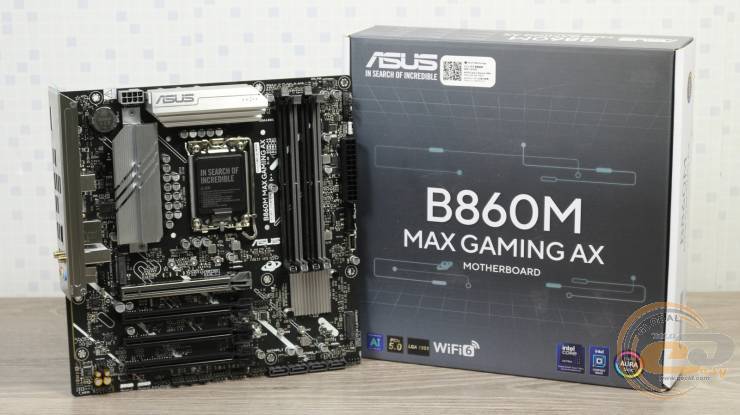

Упаковка ASUS B860M MAX GAMING AX лишена яркого оформления, однако предоставляет пользователю всю необходимую информацию, включая ключевые особенности продукта.

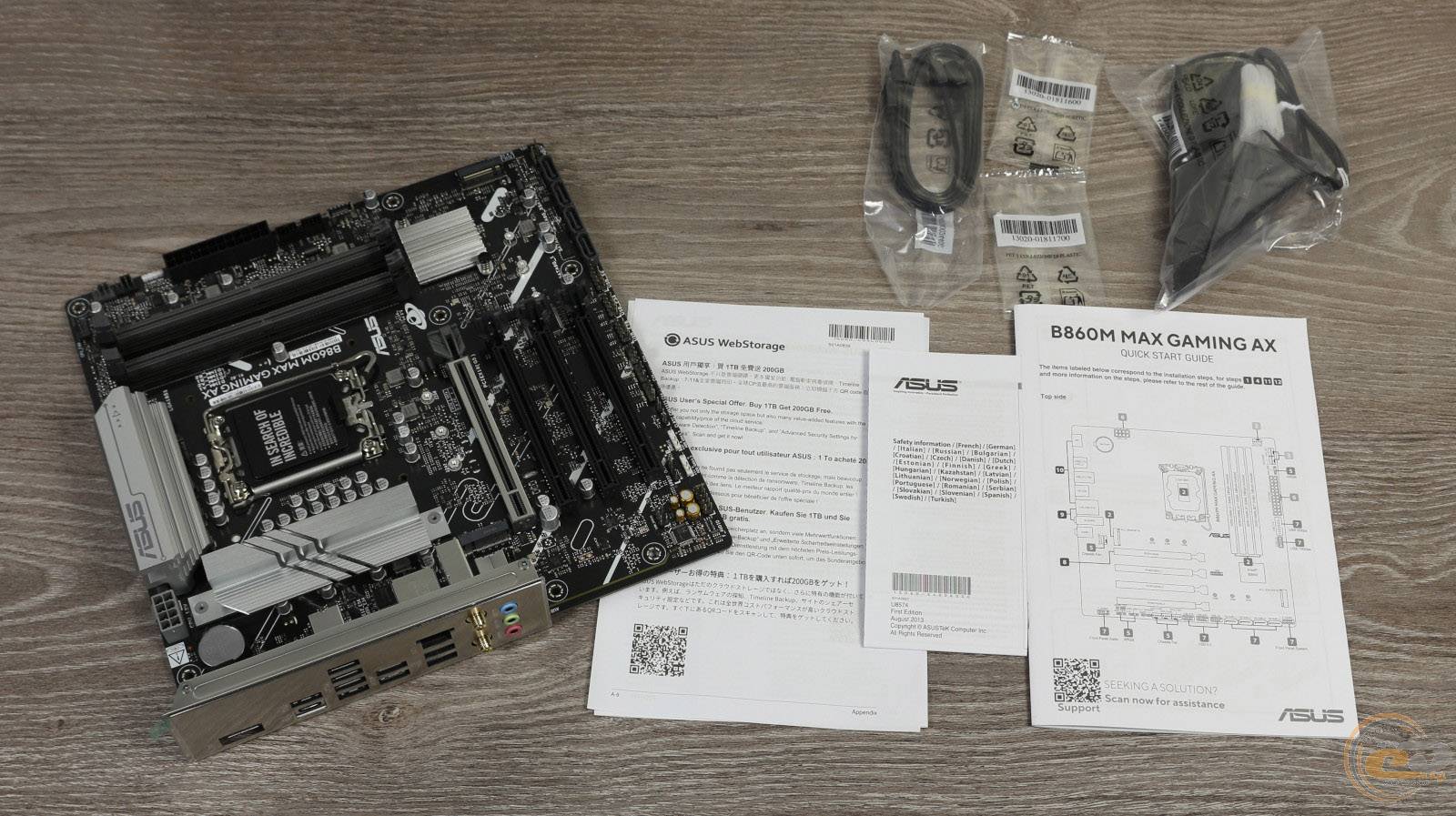

В комплекте поставки этой материнской платы присутствует:

• два SATA-кабеля (один из них – угловой);
• два винта для фиксации M.2-накопителей;
• комбинированная антенна для Wi-Fi-модуля с магнитным креплением;
• вся минимально необходимая документация.

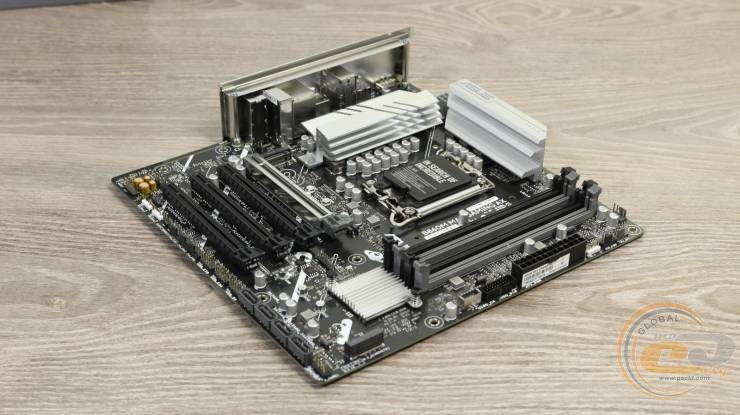

Дизайн и особенности платы

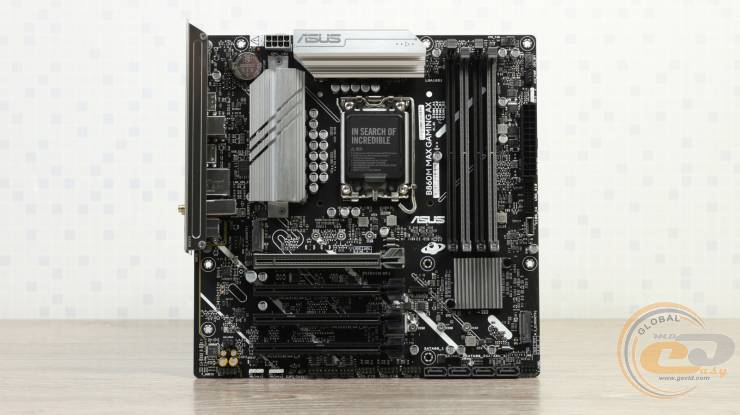

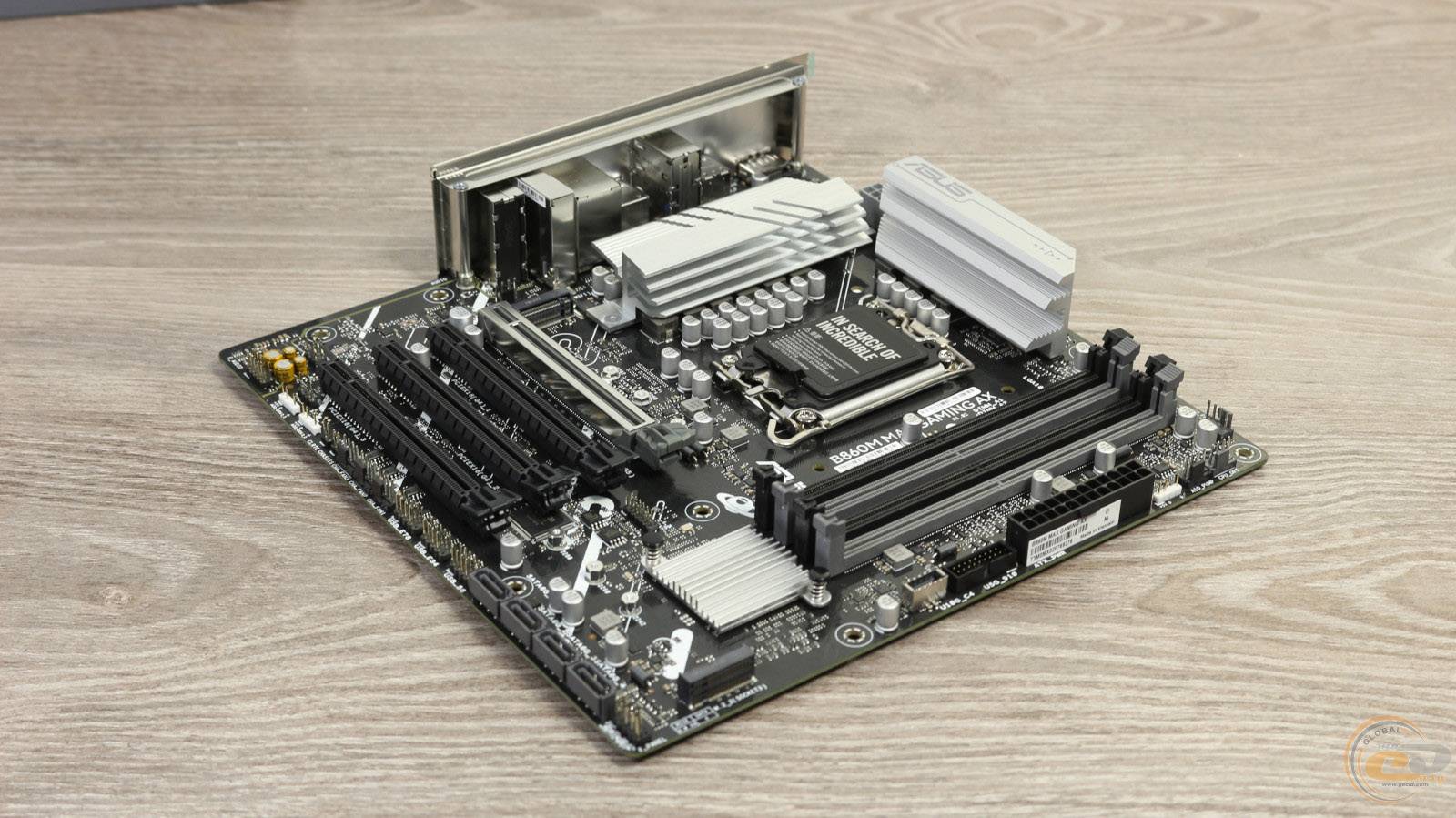

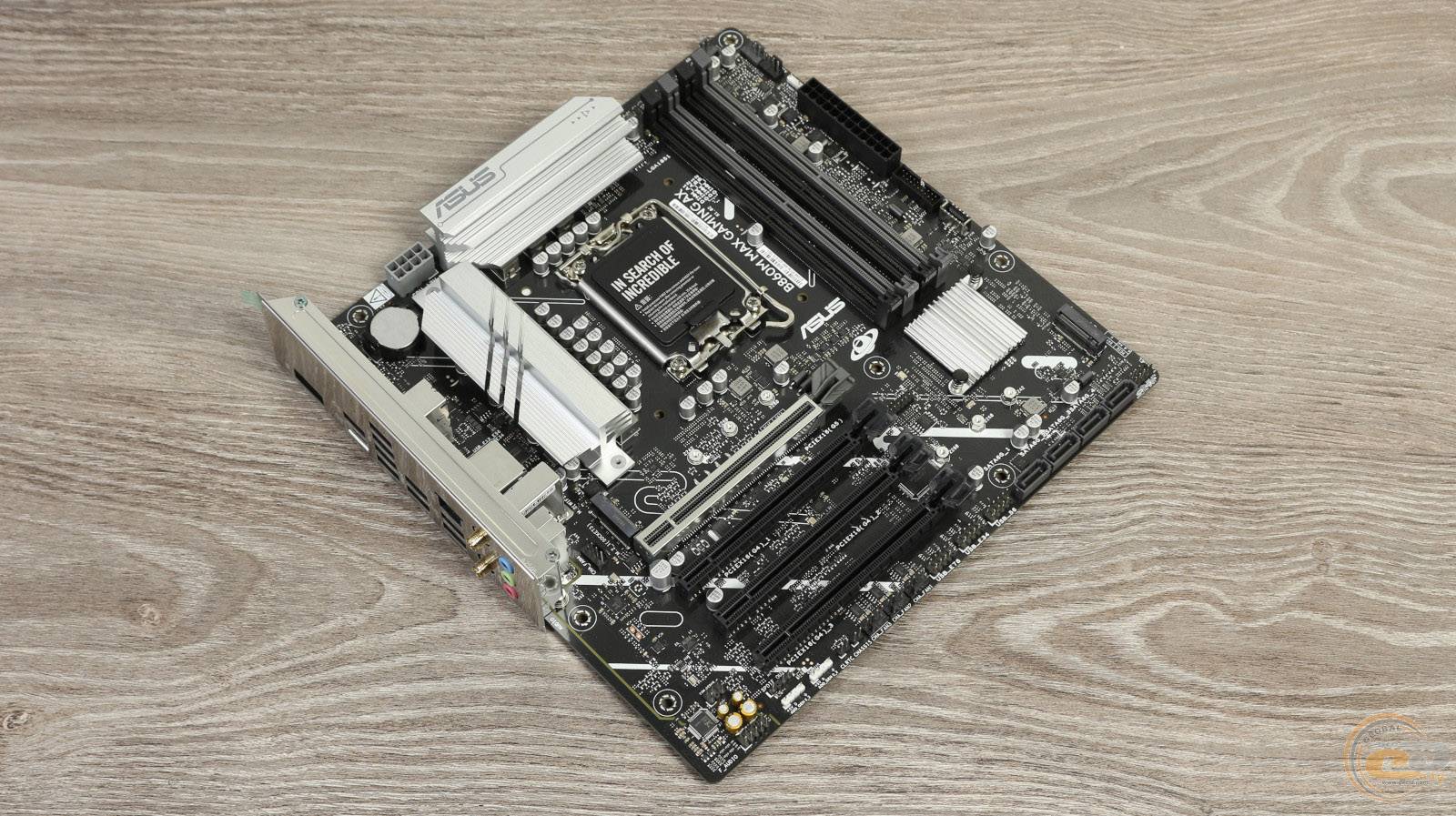

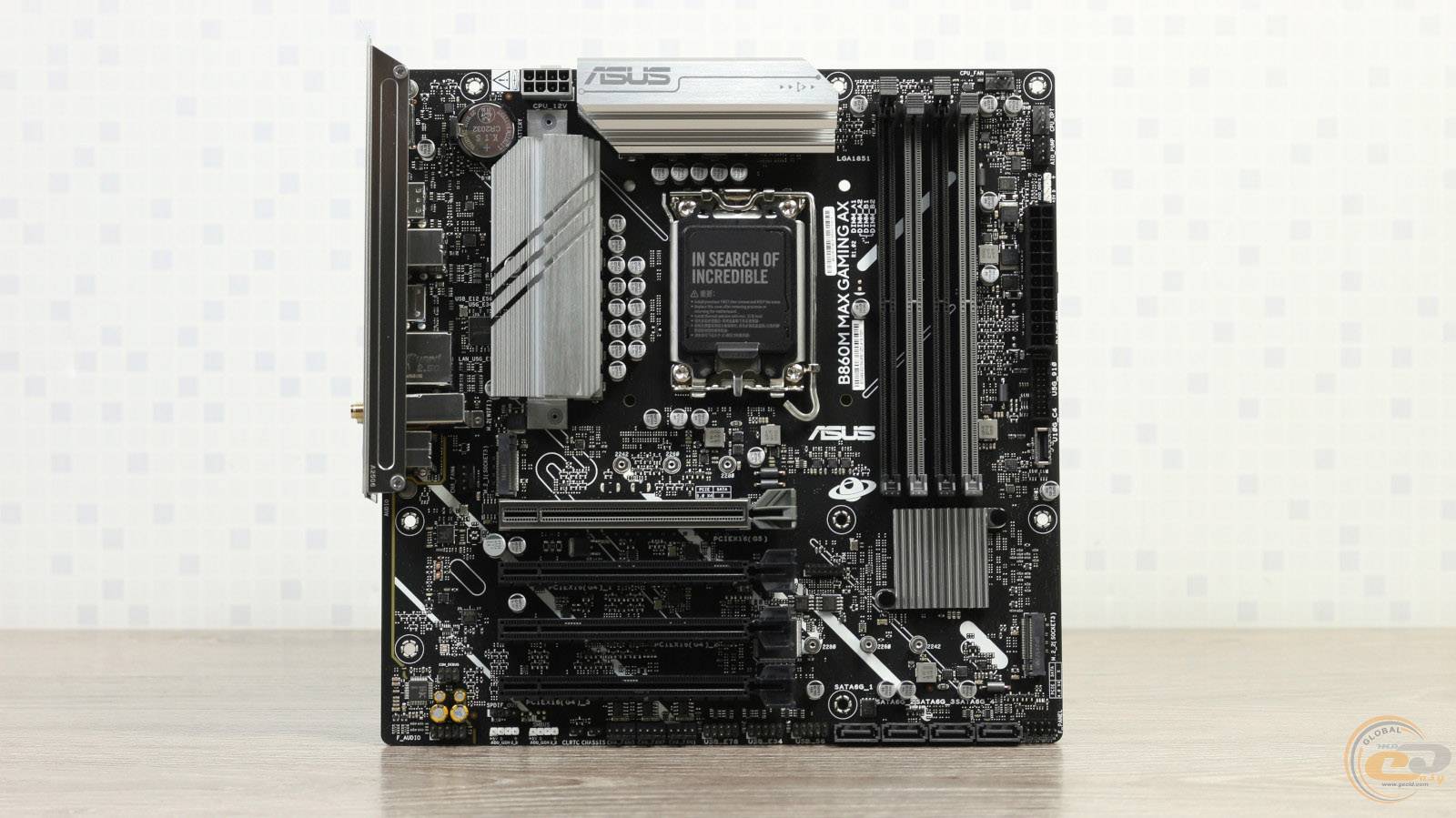

Дизайн ASUS B860M MAX GAMING AX можно охарактеризовать как максимально сдержанный. Шестислойный текстолит черного цвета немного оживляет серебристые радиаторы и белые декоративные элементы. Из-за отсутствия принадлежности к какой-либо серии на радиаторе размещен только логотип производителя.

Заводская подсветка на этой плате отсутствует, однако пользователь может построить свою иллюминацию с помощью трех разъемов Addressable Gen 2.

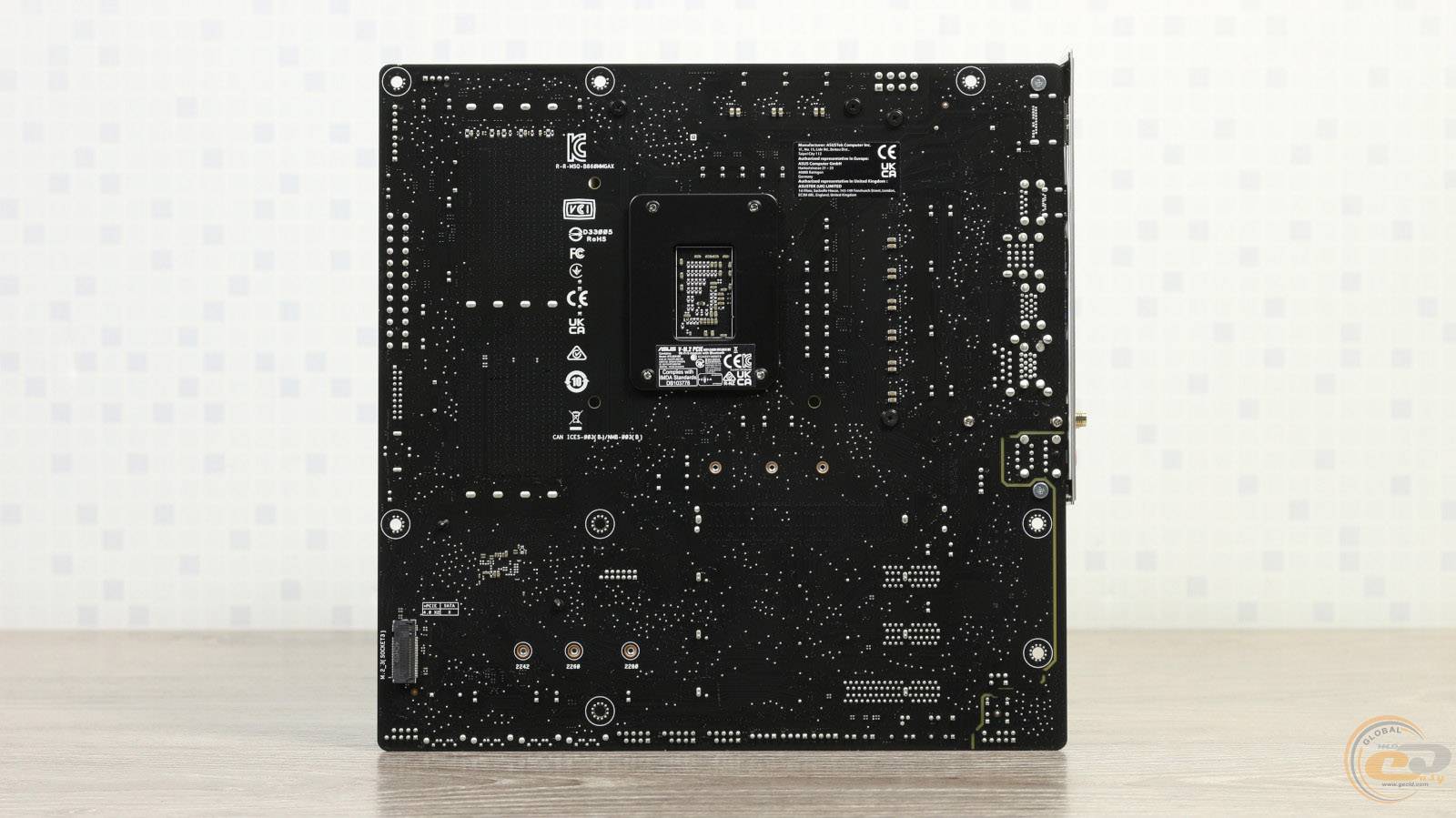

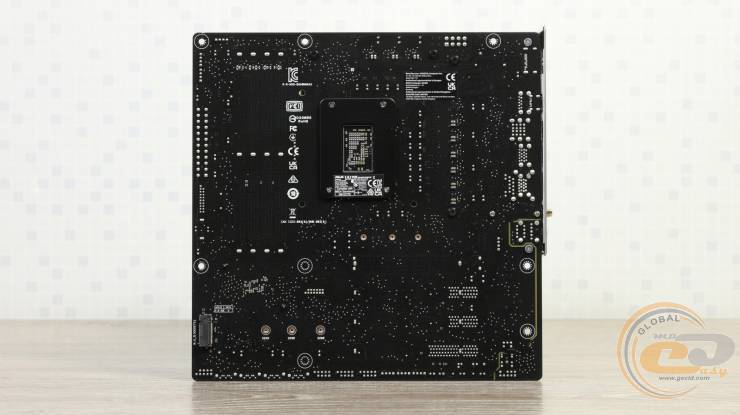

На тыльной стороне, выполненной в черной цветовой гамме, можно увидеть стандартную опорную пластину процессорного разъема, крепежные винты радиаторов и один из слотов для M.2-накопителей.

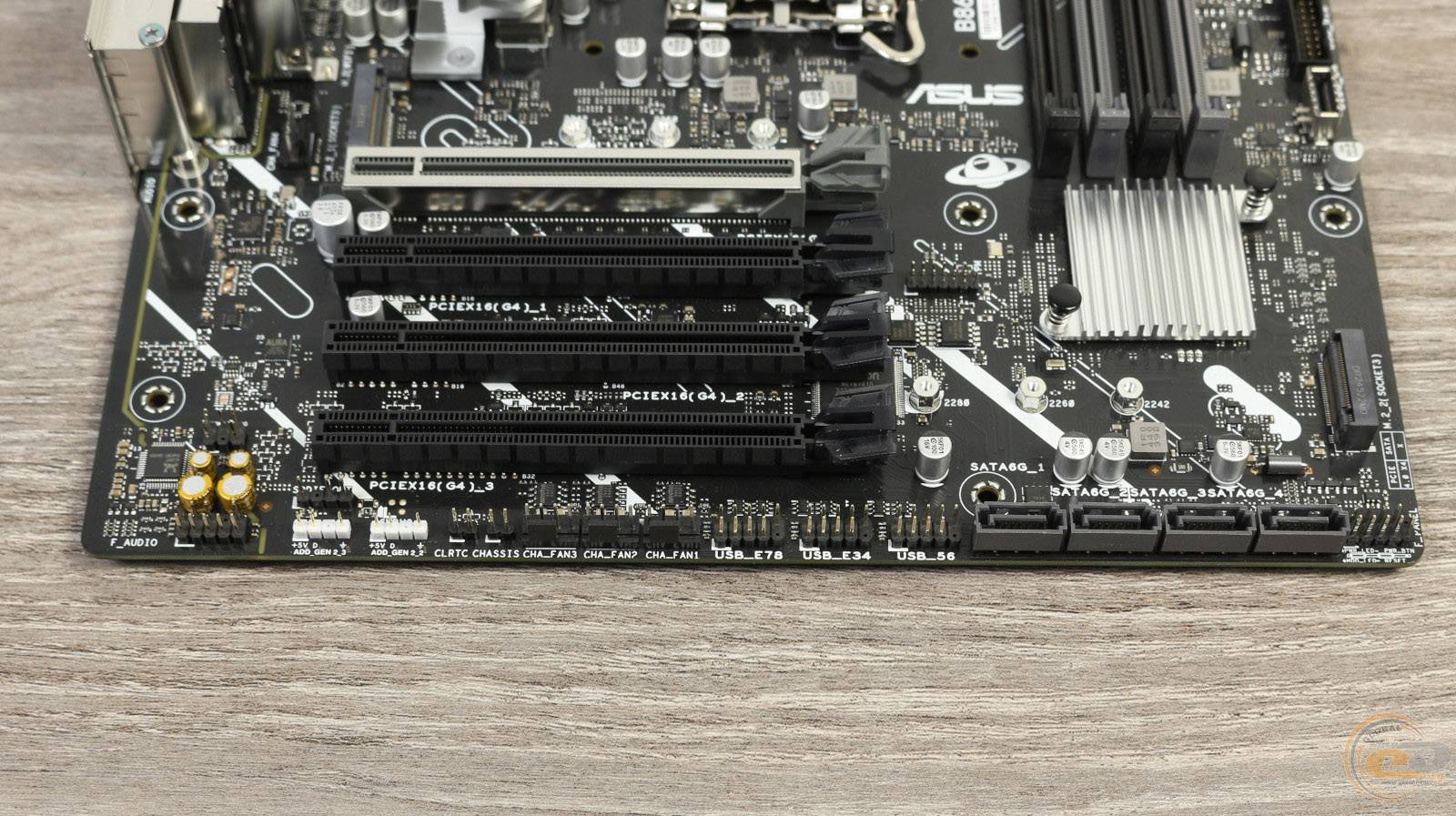

Нижняя часть фронтальной стороны ASUS B860M MAX GAMING AX оснащена: разъемом контроллера настройки, колодкой подключения аудиоразъемов передней панели, колодкой S/PDIF, двумя разъемами для ARGB светодиодной ленты, контактами сброса BIOS, а также разъемом датчика открытия корпуса, а также колодкой подключения кнопок и индикации передней панели. Также плата получила три колодки для активации портов USB 2.0 и четыре вертикальных порта SATA III.

Разъем для подключения модуля ТРМ можно увидеть над вторым слотом для M.2-накопителя.

На правом краю материнской платы находятся два вертикальных разъема: один для подключения порта USB 3.2 Gen 1 и один для USB 3.2 Gen 2 Type-C. Над ними расположен еще один разъем для ARGB светодиодной ленты.

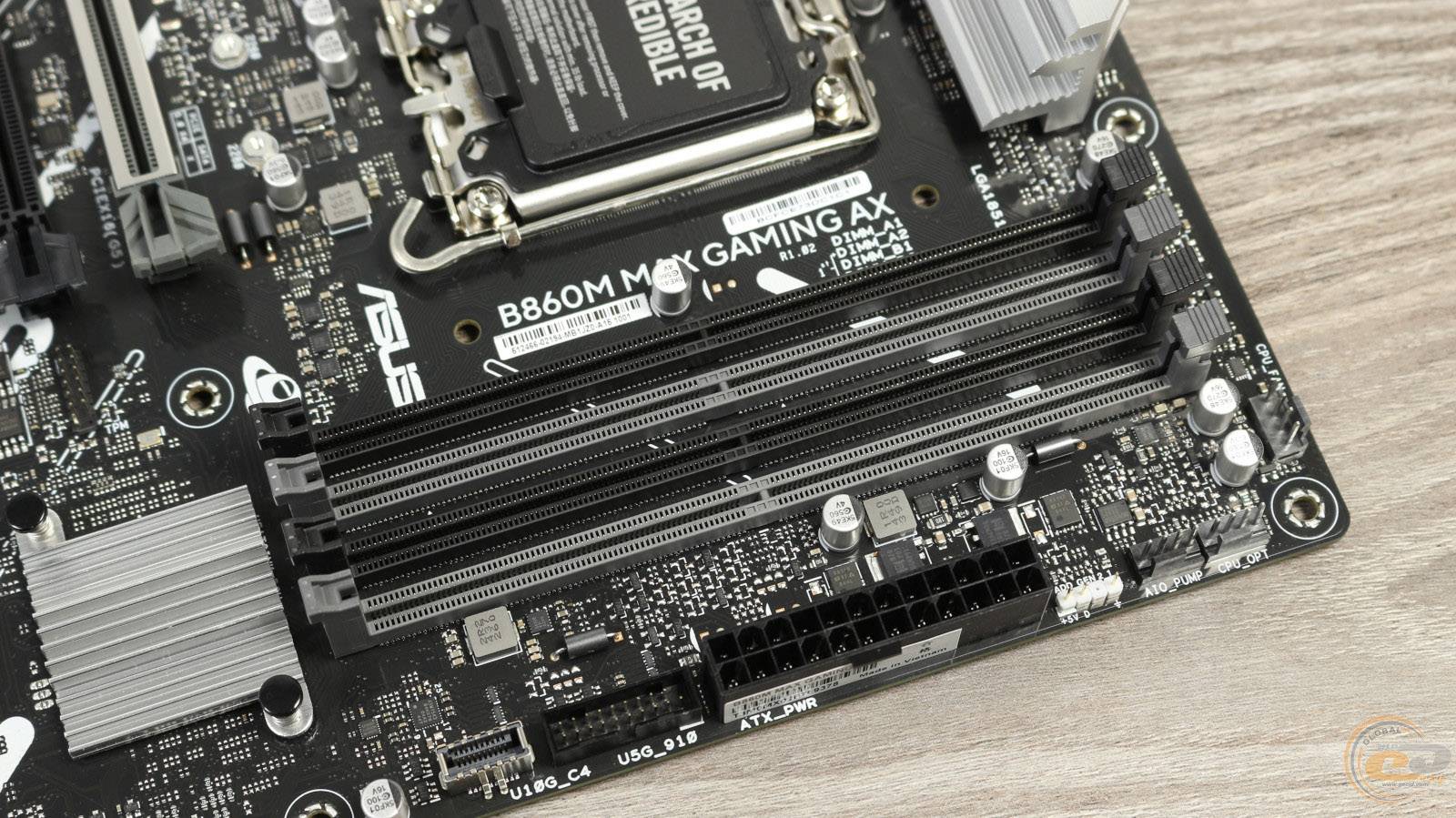

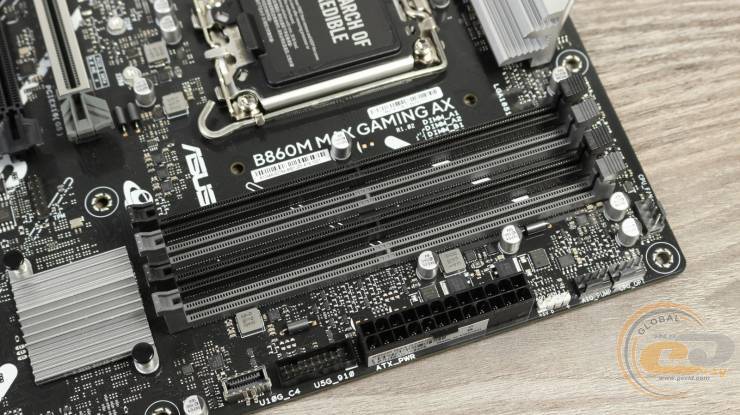

ASUS B860M MAX GAMING AX имеет четыре DIMM-слота для установки модулей оперативной памяти стандарта DDR5. Чтобы упростить монтаж, фиксаторы присутствуют только с одной стороны. Поддерживаются модули до 8666+ МТ/с, а максимальный общий объем составляет 256 ГБ.

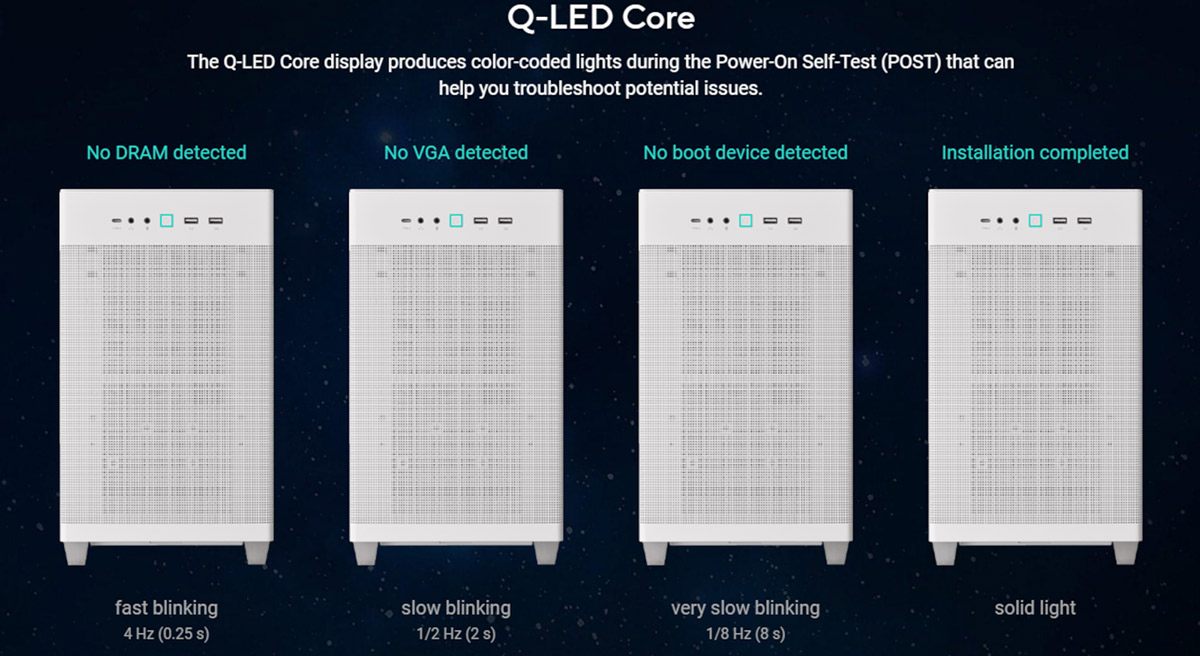

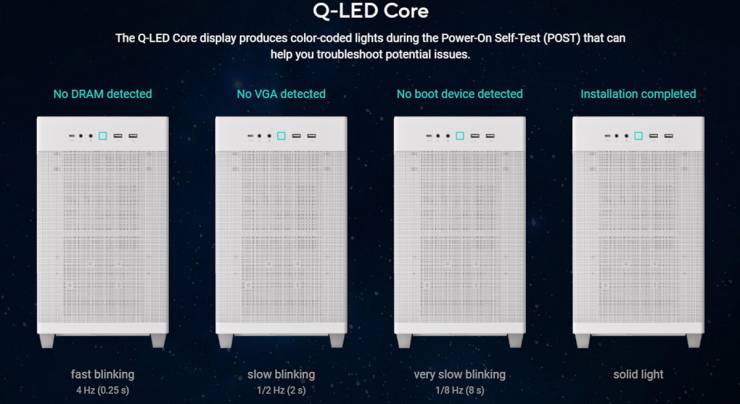

Вместо привычных диагностических индикаторов производитель использовал технологию Q-LED Core, которая с помощью мигания индикатора кнопки питания проинформирует пользователя о том, на каком этапе возникла проблема с прохождением Power-On Self-Test (POST).

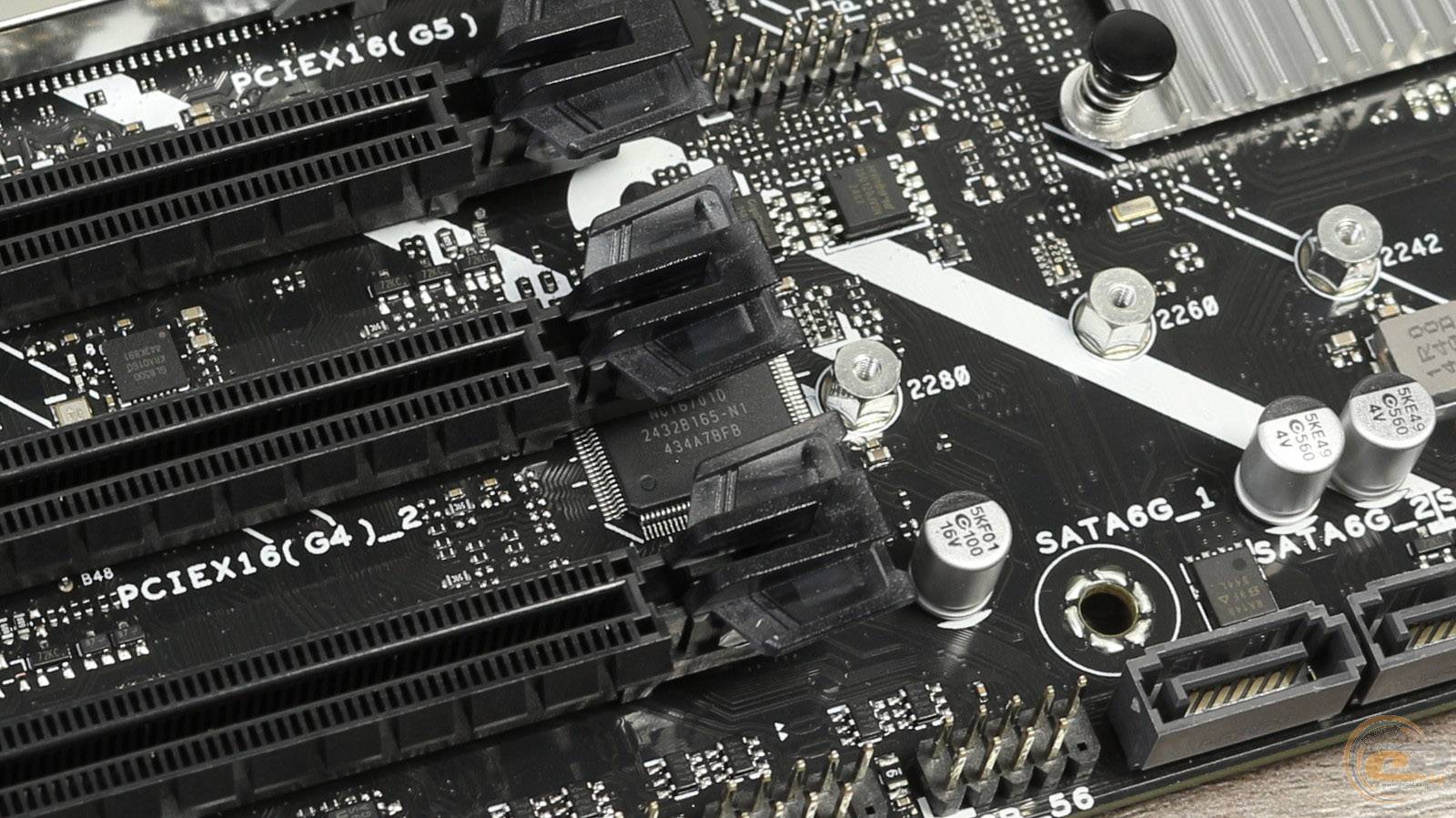

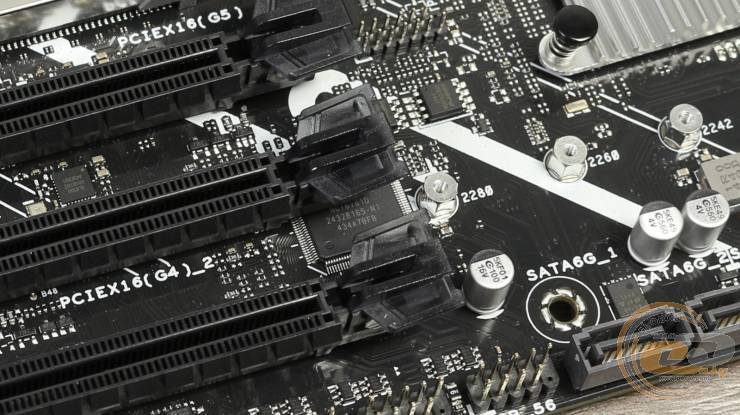

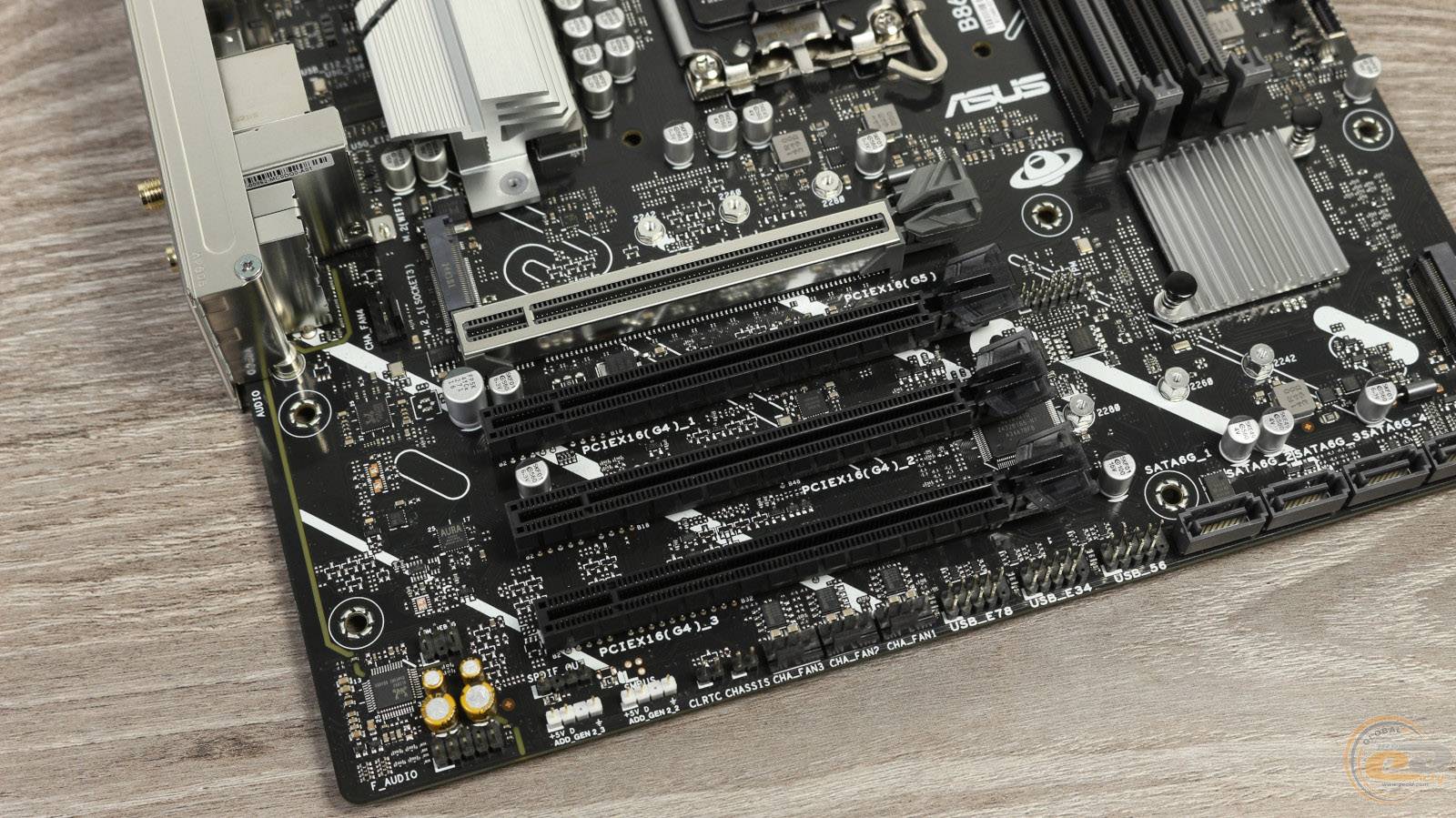

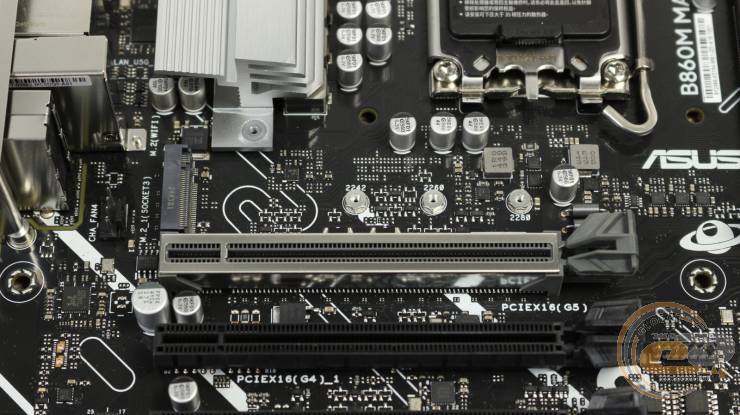

ASUS B860M MAX GAMING AX для расширения функциональности предлагает пользователю четыре слота:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4);
3. PCI Express 4.0 x16 (x1);
4. PCI Express 4.0 x16 (x1).

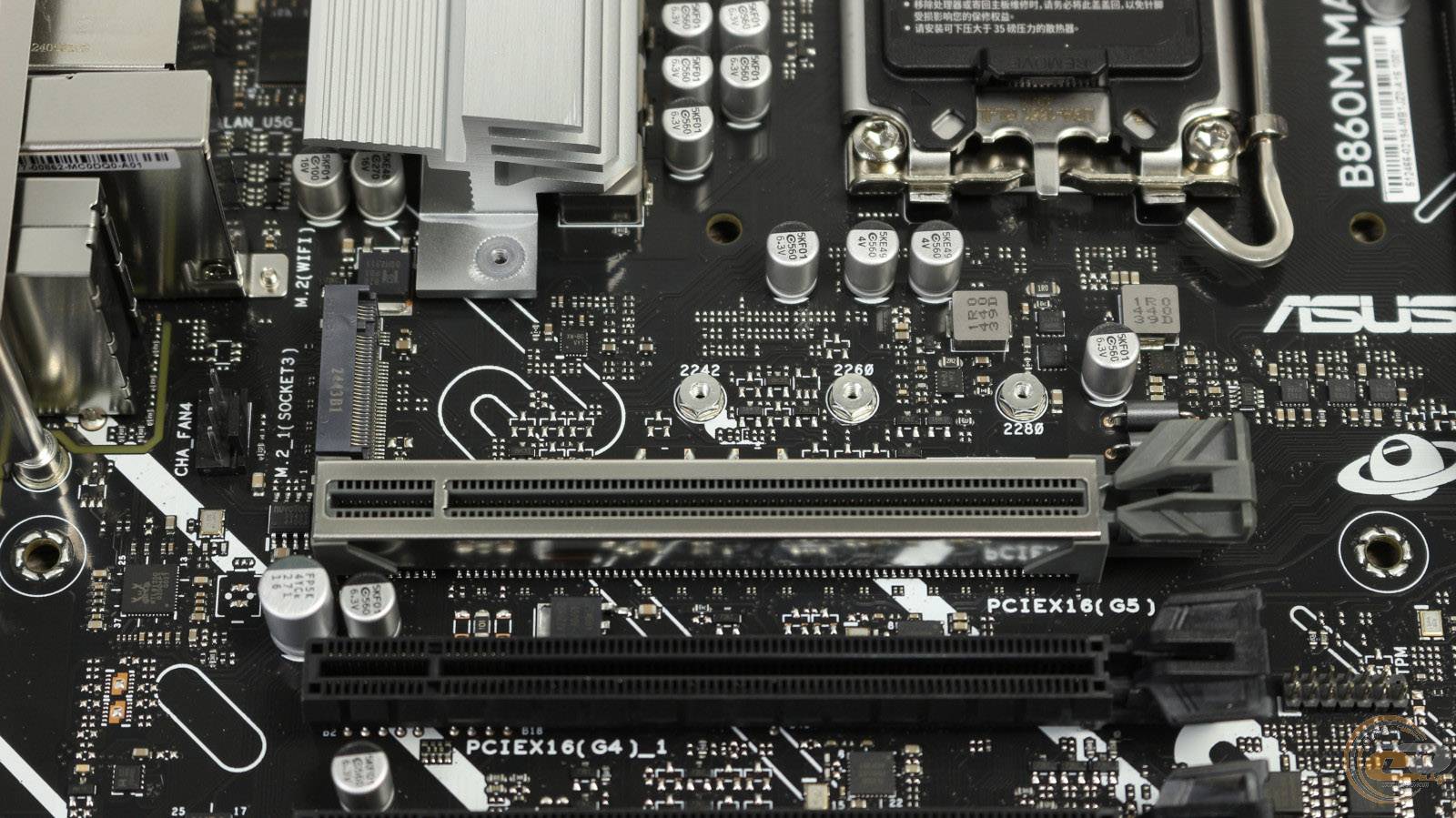

Верхний слот традиционно усилен металлическим кожухом SafeSlot и получил 16 линий PCIe 5.0. Все остальные слоты подключены к чипсету и используют линии PCI Express 4.0.

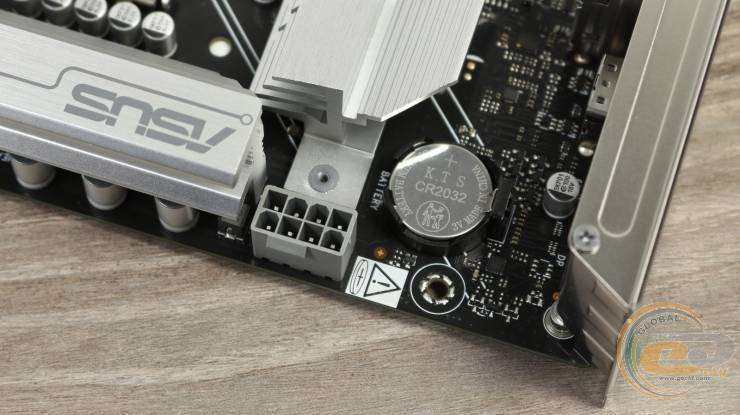

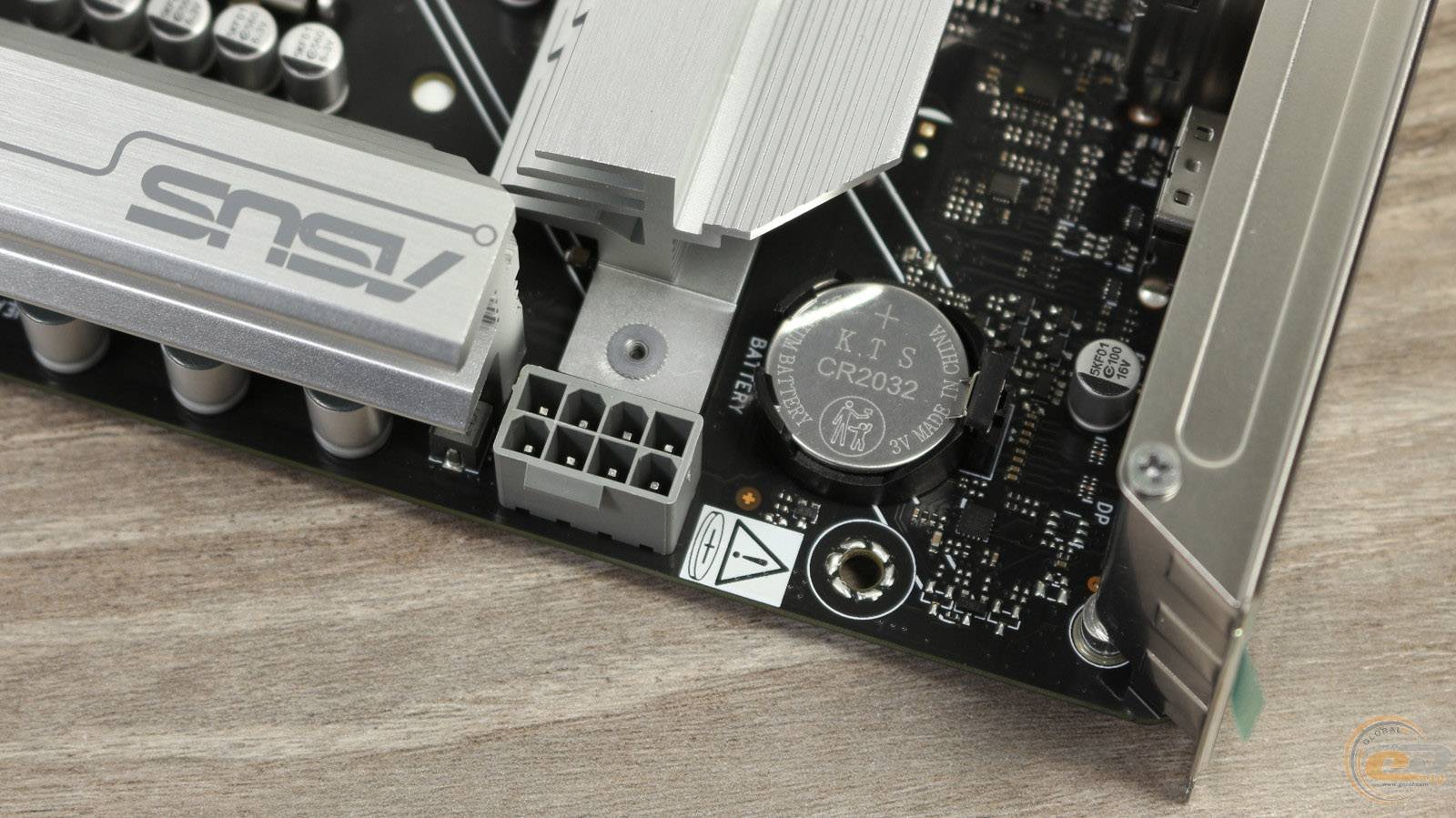

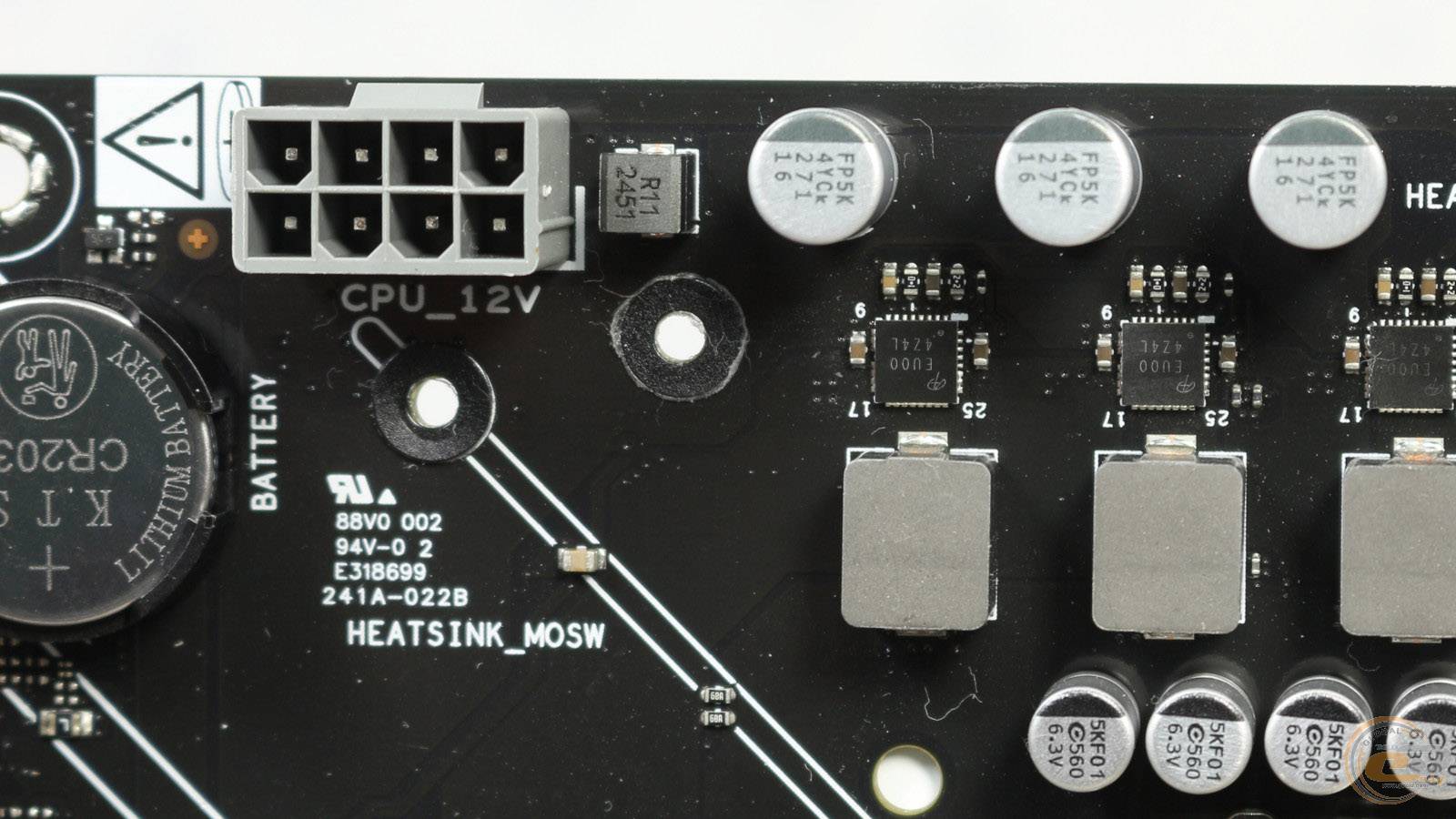

Батарейки CMOS разместились рядом с разъемом питания процессора, поэтому быстрый доступ к ней у пользователя будет всегда.

ASUS B860M MAX GAMING AX оснащена тремя слотами для M.2-накопителей.

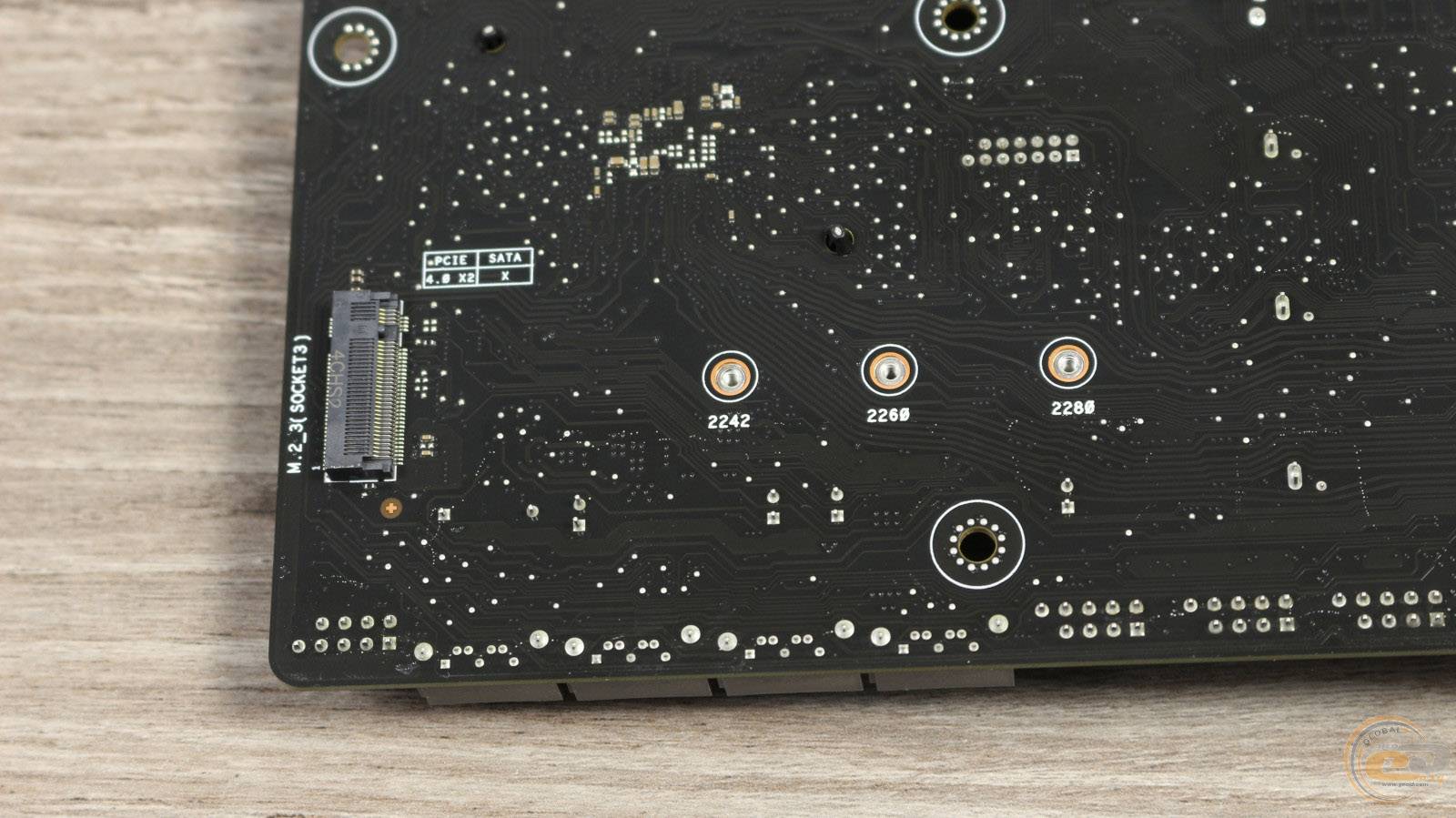

В таком ценовом сегменте приятно видеть, что верхний слот поддерживает режим PCIe 5.0 x4. При этом боковой работает в режиме PCIe 4.0 x4, а размещенный на обороте платы максимально может задействовать только две линии PCIe 4.0.

Об охлаждении высокоскоростных накопителей пользователю придется позаботиться самостоятельно, потому что радиаторы здесь отсутствуют.

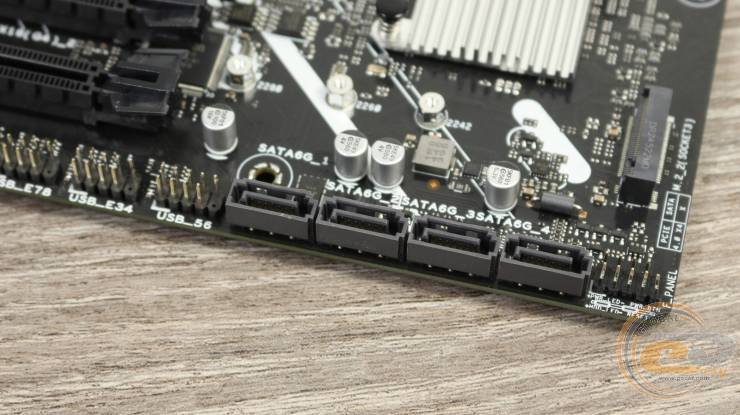

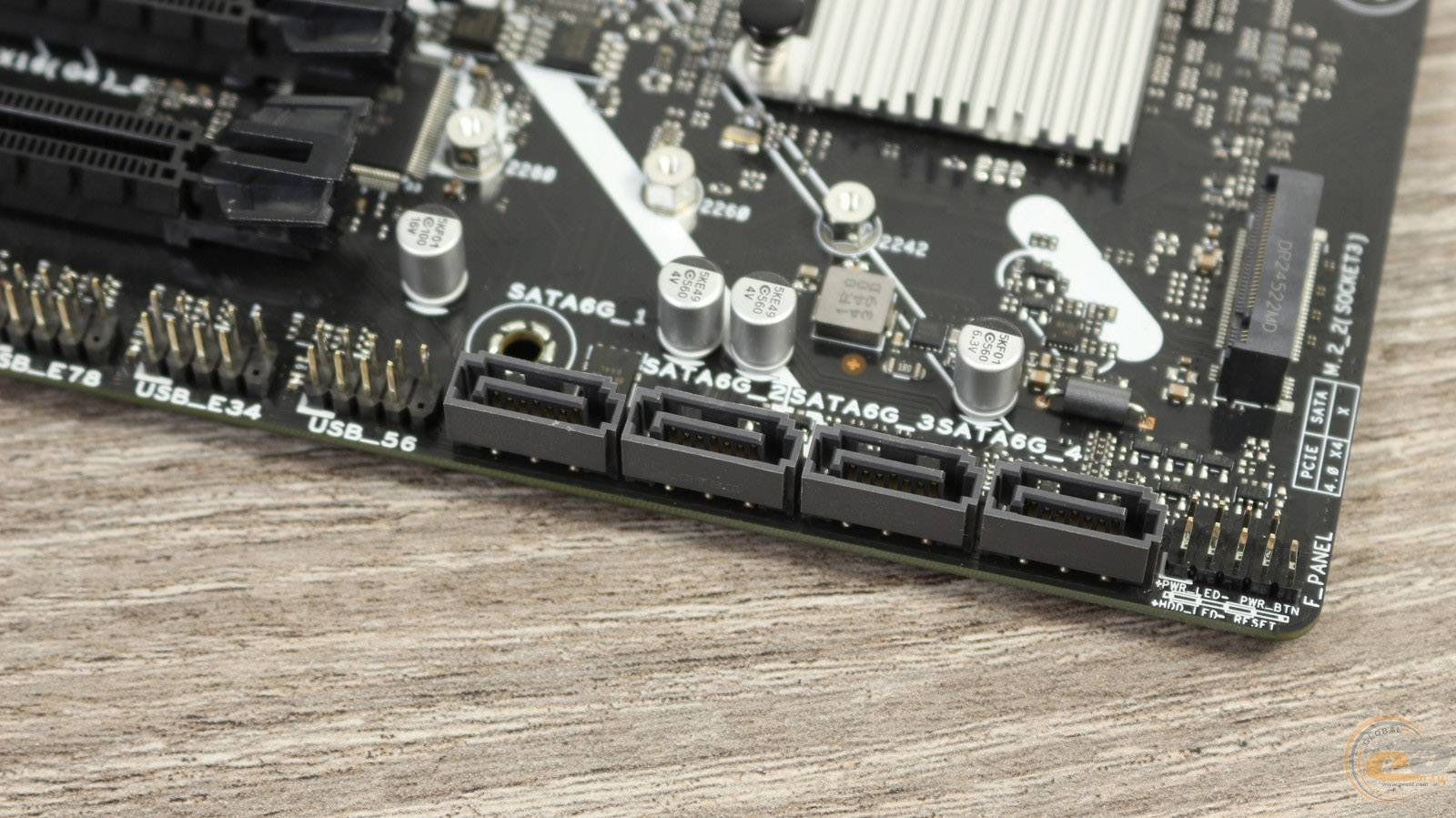

При необходимости дисковая подсистема может быть дополнена пользователем с помощью четырех разъемов SATA 6 Гбит/с, о которых говорилось несколько выше.

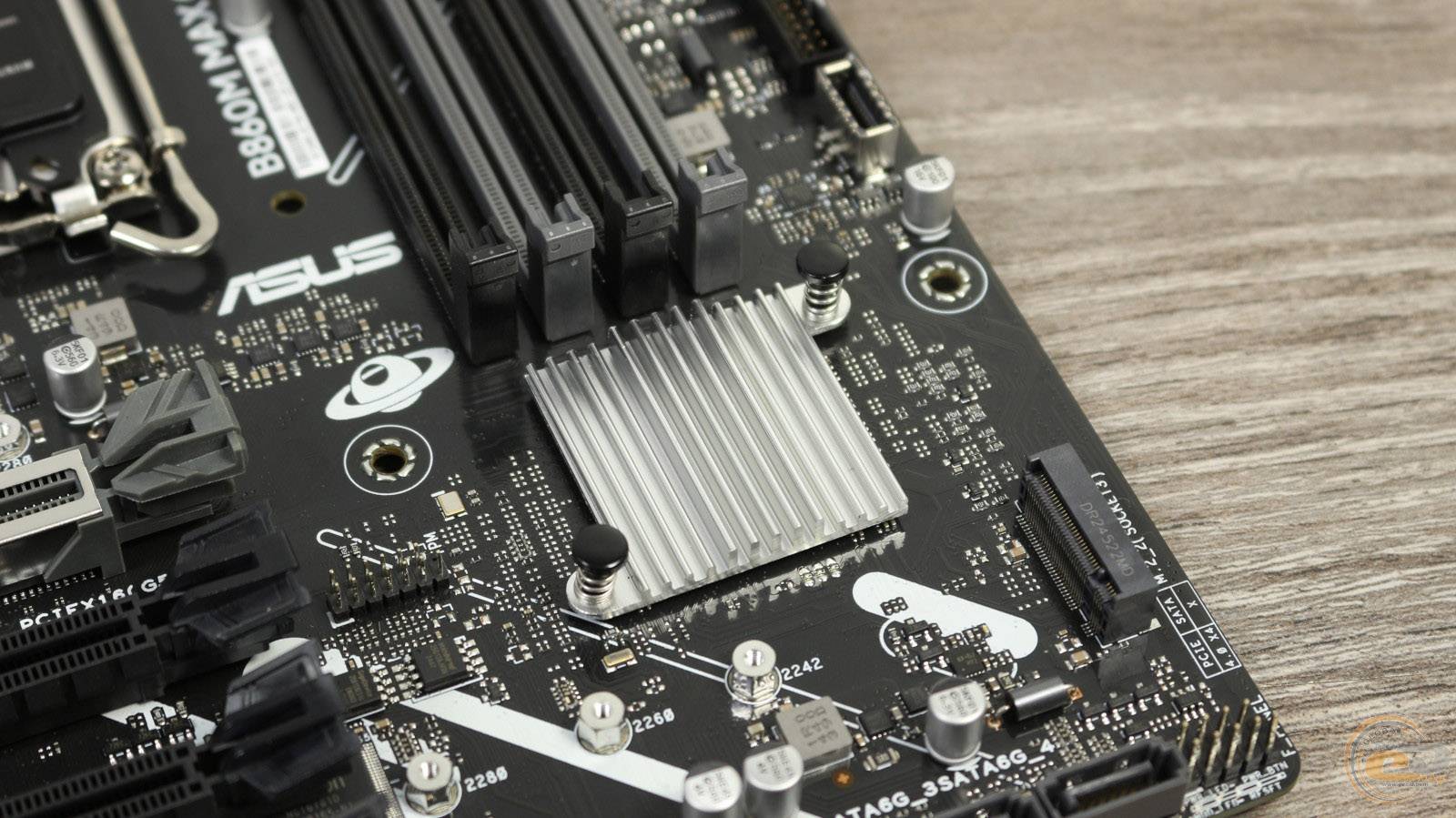

В систему пассивного охлаждения ASUS B860M MAX GAMING AX вошли: радиатор на чипсете и два алюминиевых радиатора на элементах подсистемы питания.

При нагрузке тестами 125-ваттного 14-ядерного Intel Core Ultra 5 245K при температуре окружающей среды 22°С мы на этой материнской плате зафиксировали следующие температурные значения элементов:

• радиатор охлаждения чипсета - 38°C;
• верхний радиатор охлаждения элементов подсистемы питания – 37°C;
• боковой радиатор охлаждения элементов подсистемы питания – 38°C;
• дроссели сверху - 40°C;
• дроссели сбоку - 40°C.

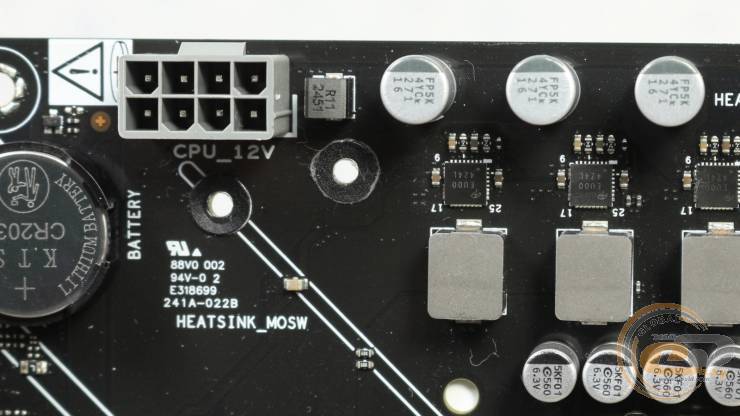

За питание процессора отвечает один 8-контактный разъем ATX12V.

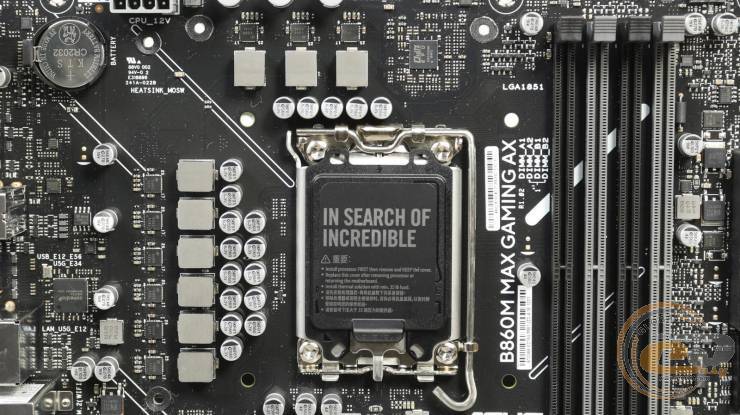

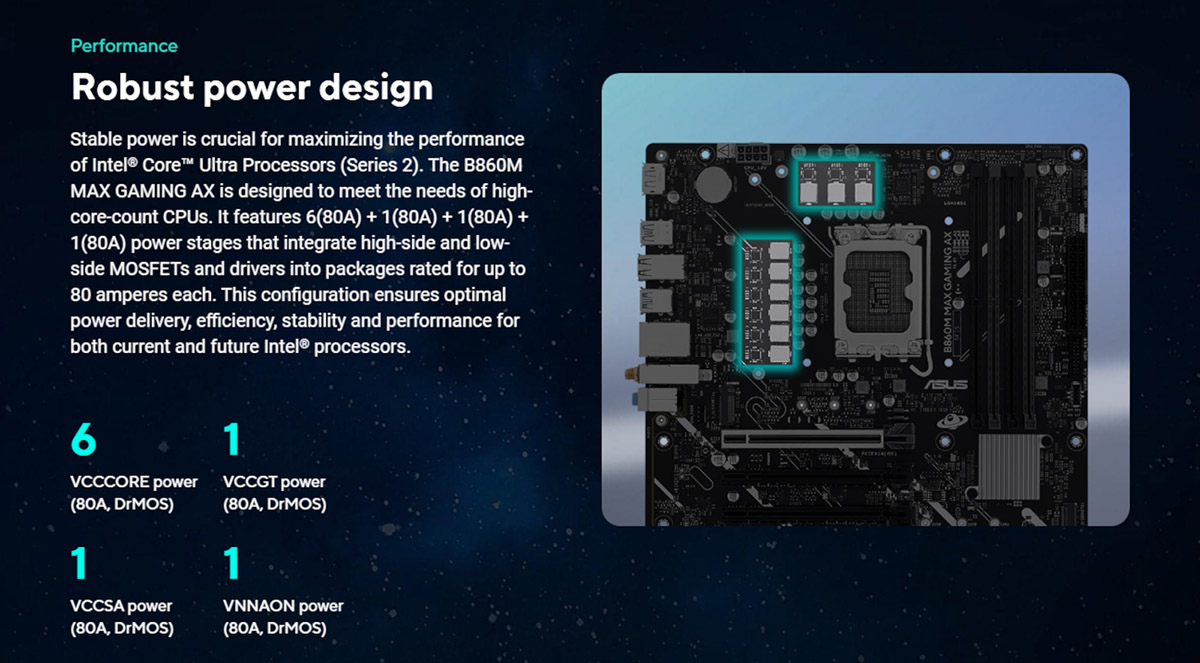

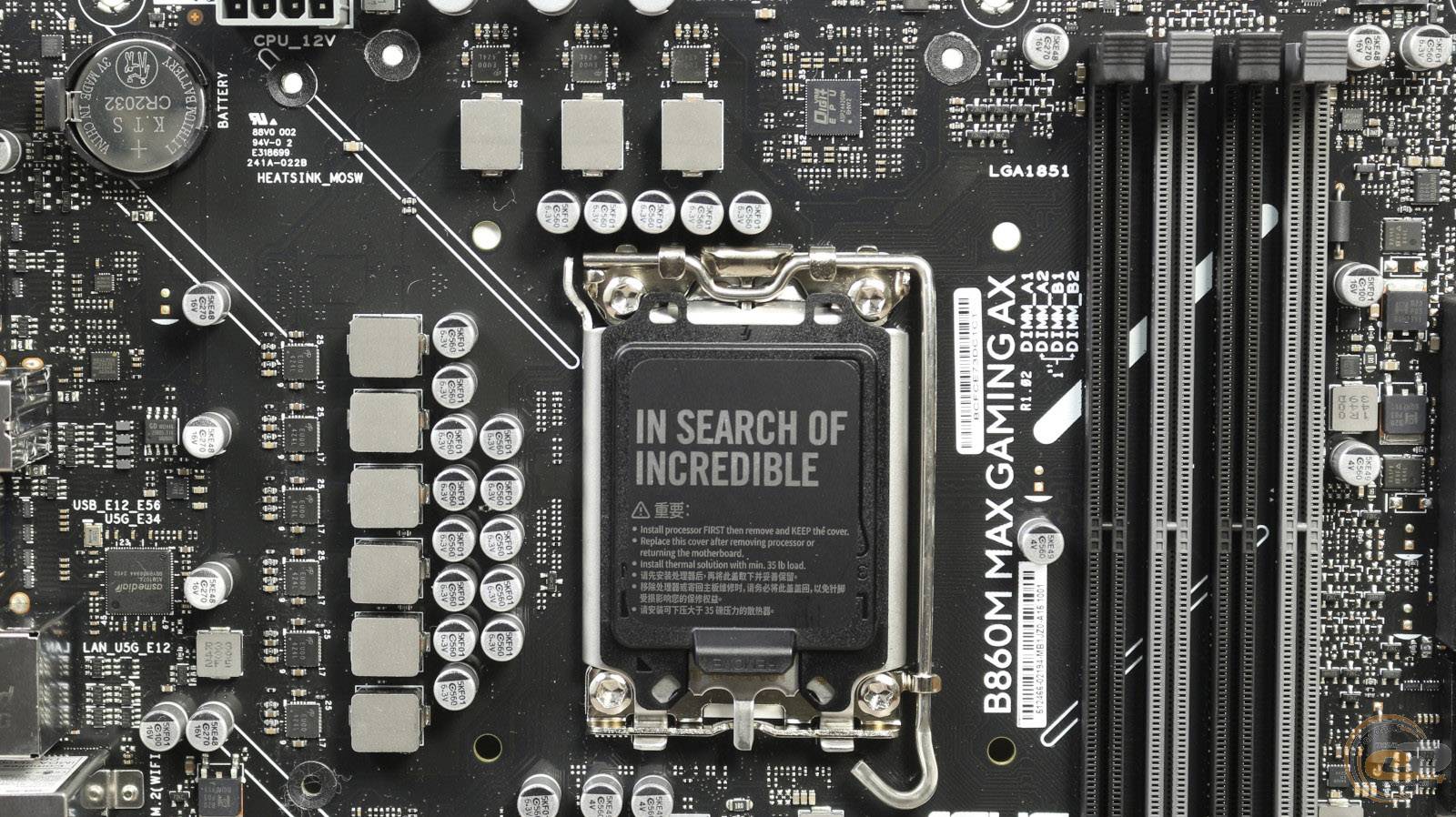

ASUS B860M MAX GAMING AX получила 6(80 А)+1(80 А)+1(80 А)+1(80 А)-фазную схему питания.

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей, а также девяти микросхем Alpha and Omega Semiconductor AOZ53071QI (80 А).

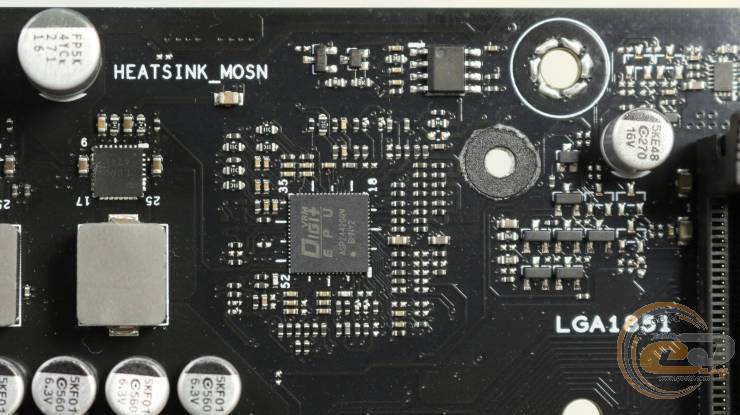

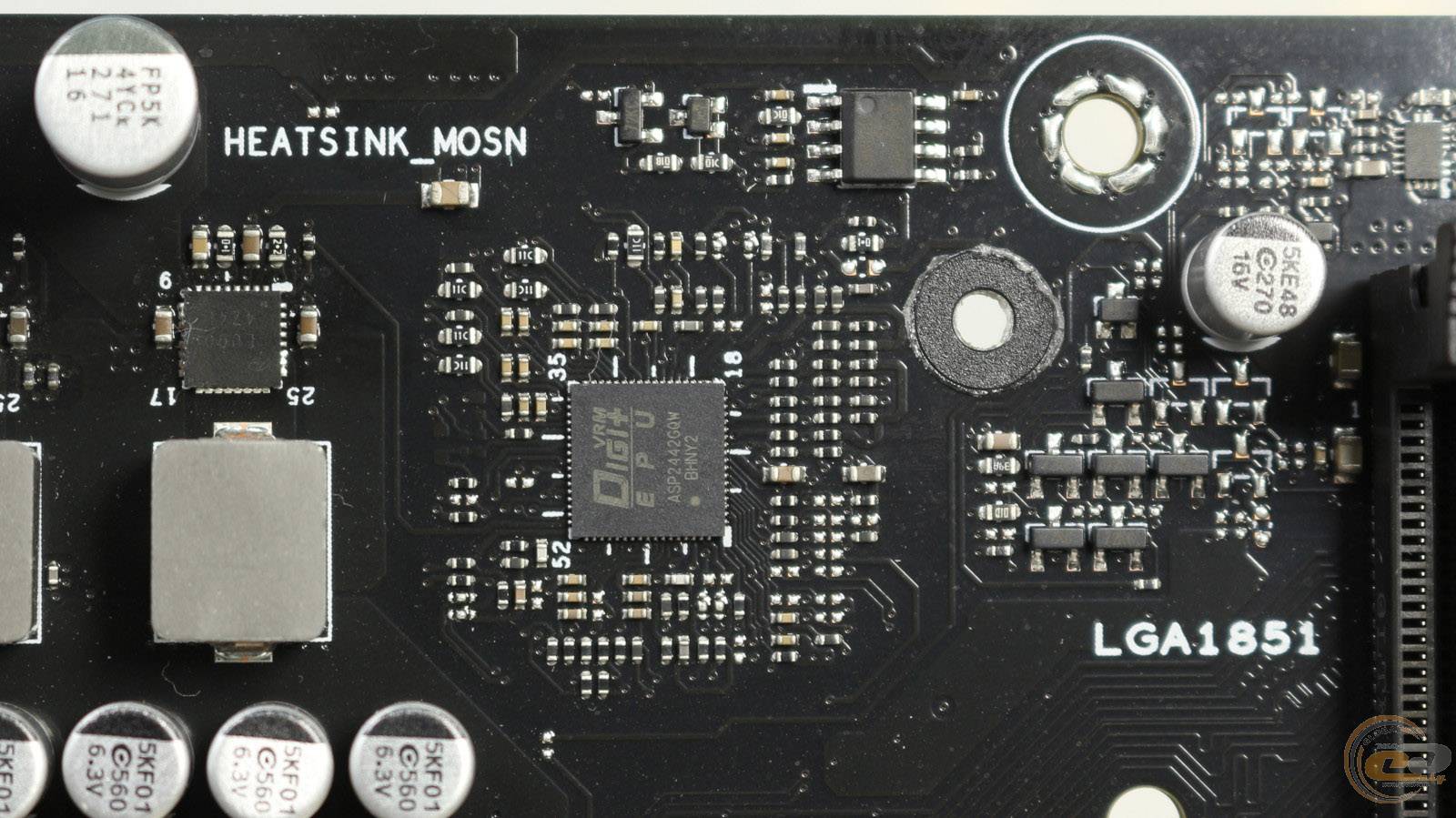

Подсистема питания процессорных ядер управляется ШИМ-контроллером Digi+ ASP2442GQW.

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D.

Поддержку сетевых соединений обеспечивает LAN-контроллер Realtek RTL8125D, способный передавать информацию со скоростью до 2,5 Гбит/с.

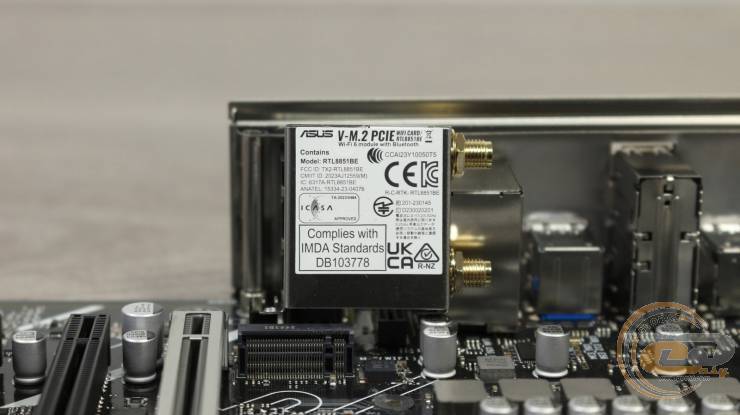

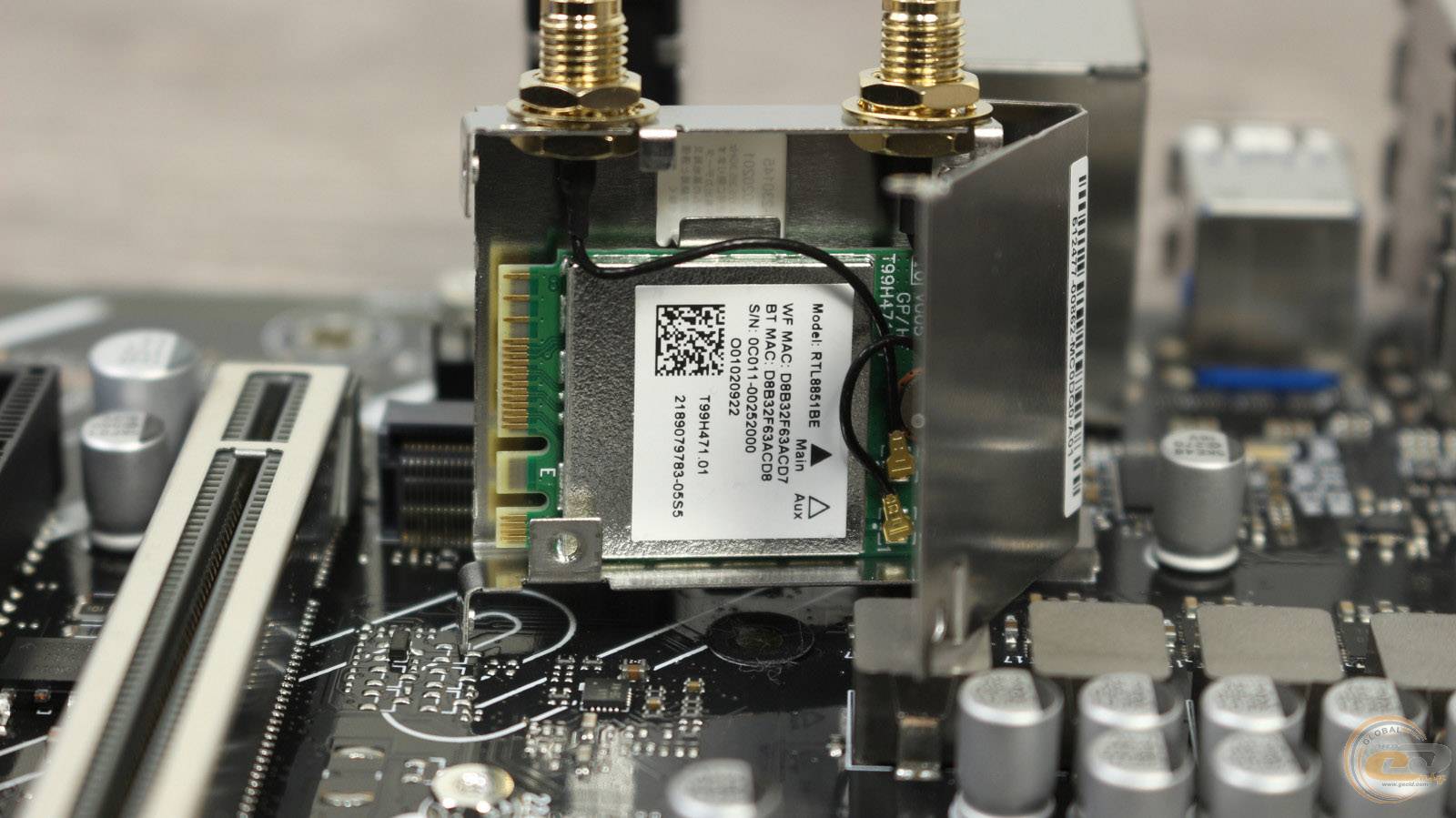

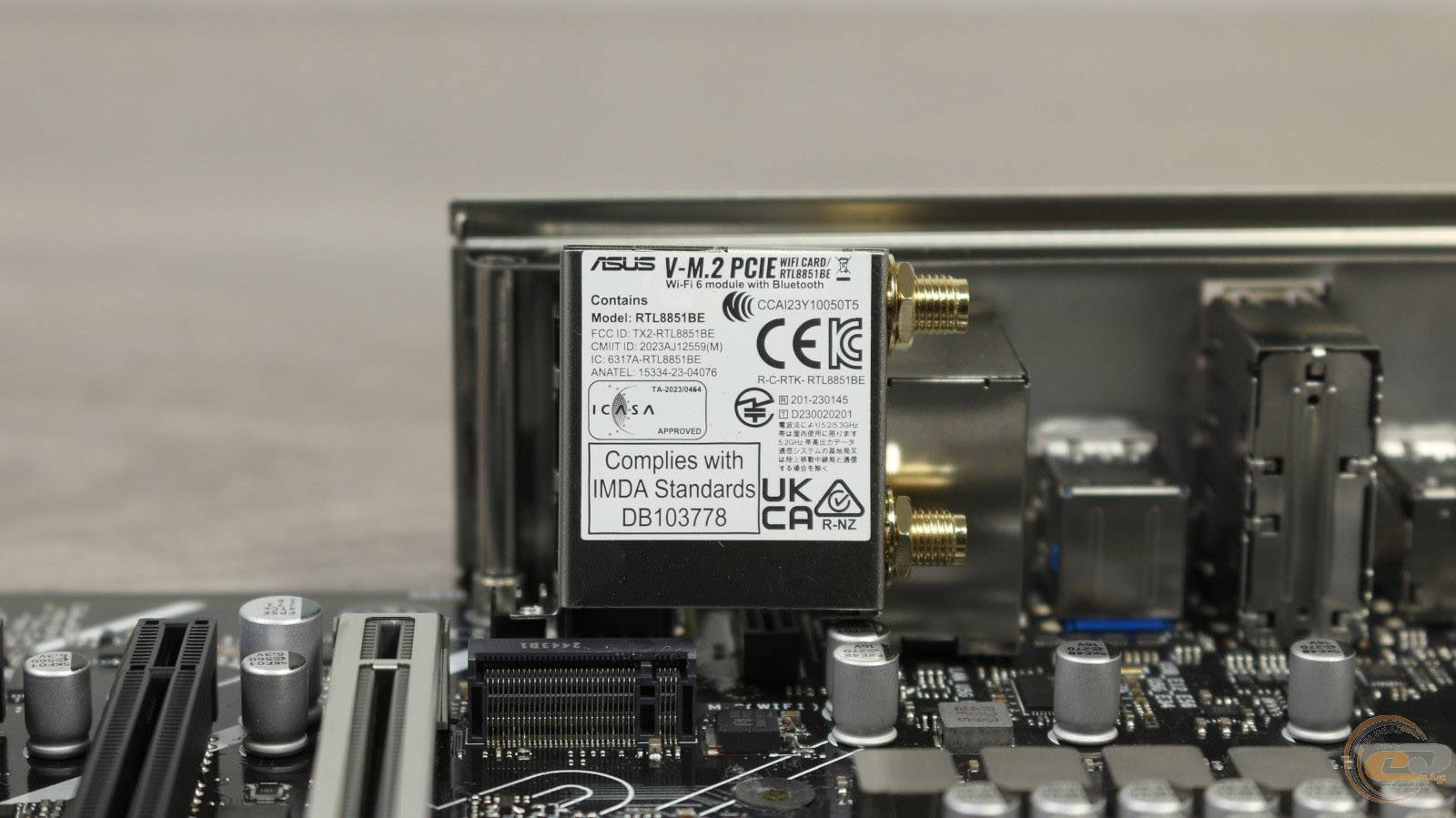

За работу Wi-Fi стандарта 6 и Bluetooth 5.4 отвечает Realtek 8851BE (модель: RTL8851BE). Он поддерживает два частотных диапазона – 2.4 и 5 ГГц и позволяет получить пропускную способность до 1,2 Гбит/с.

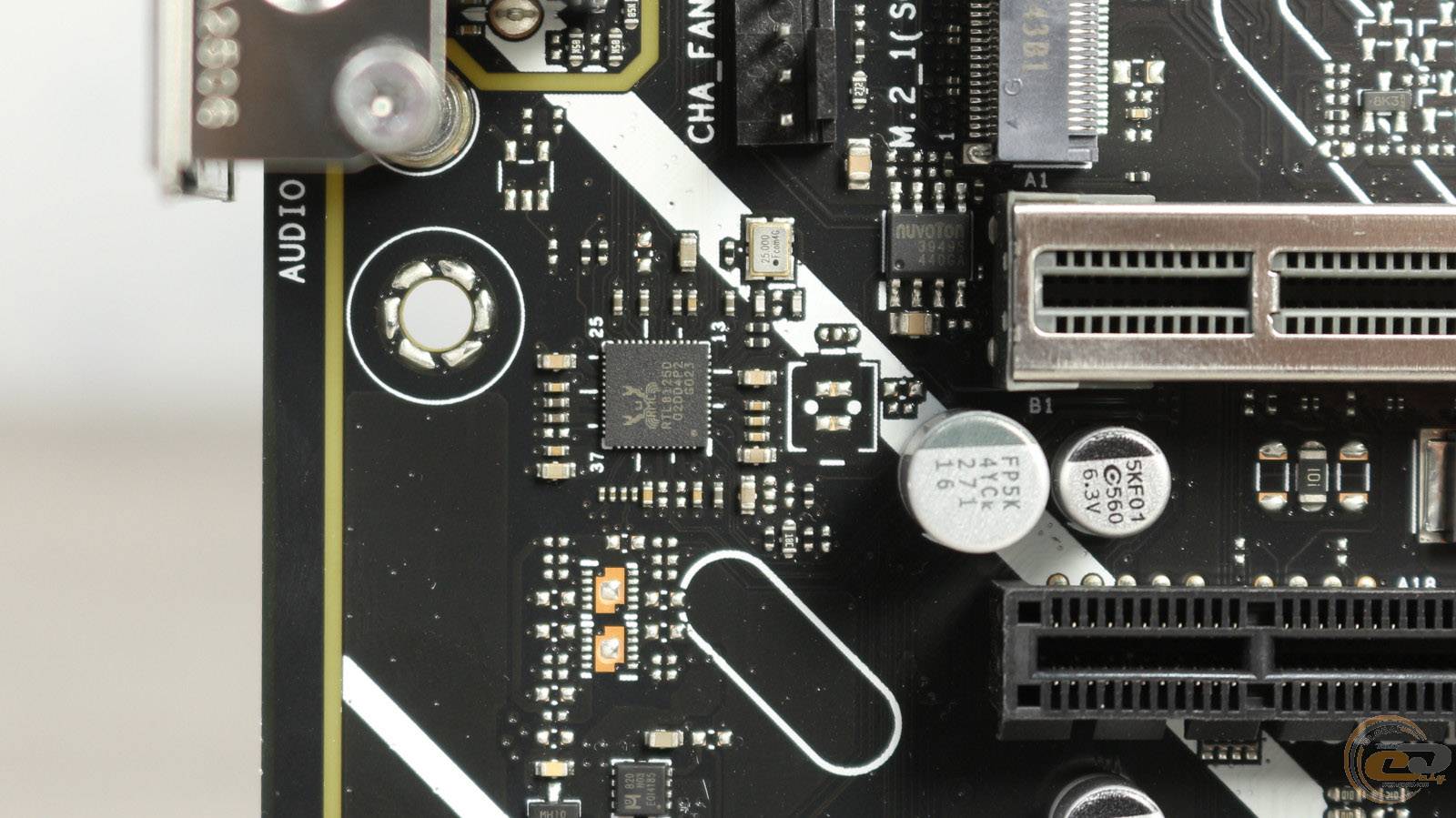

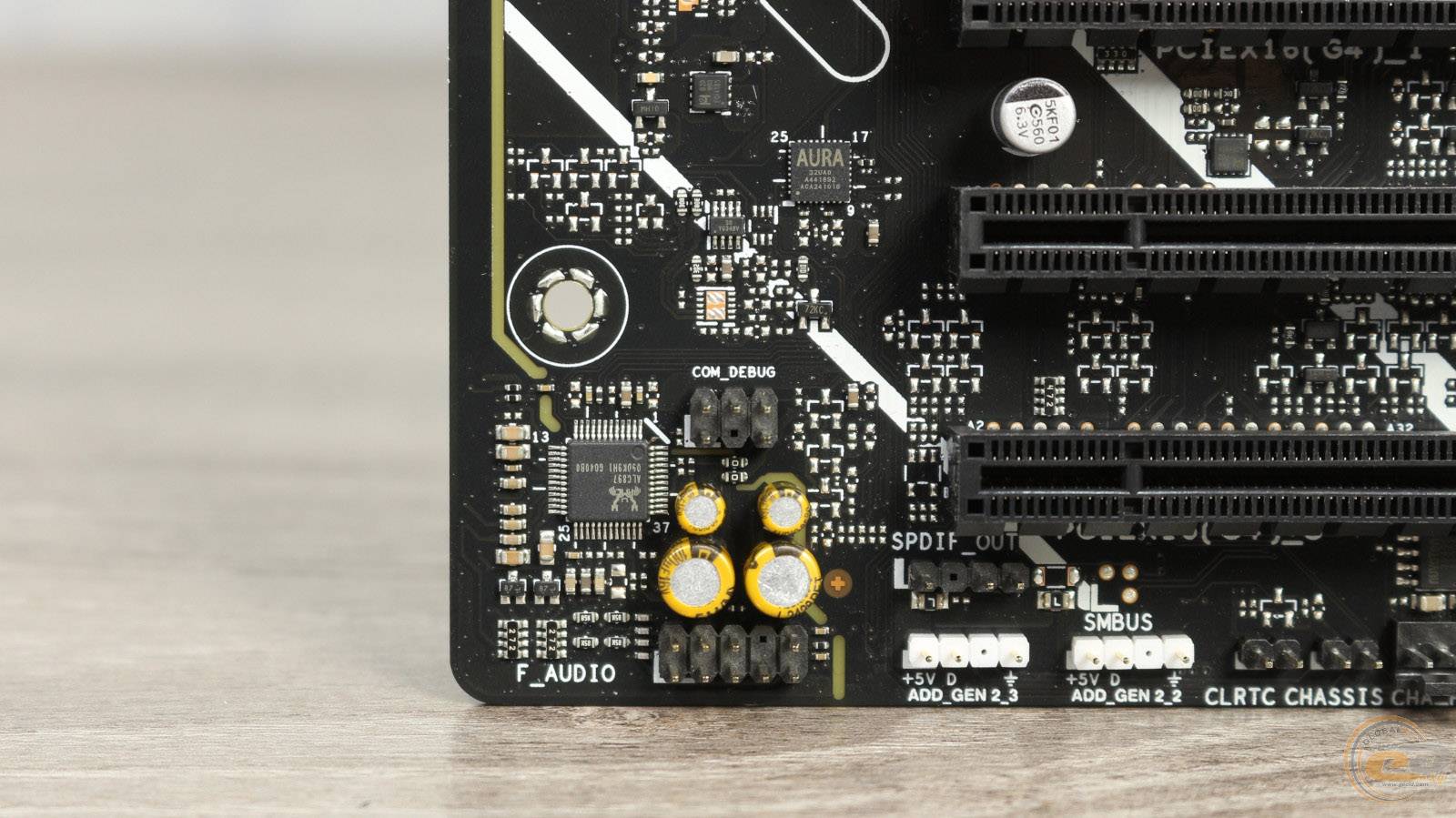

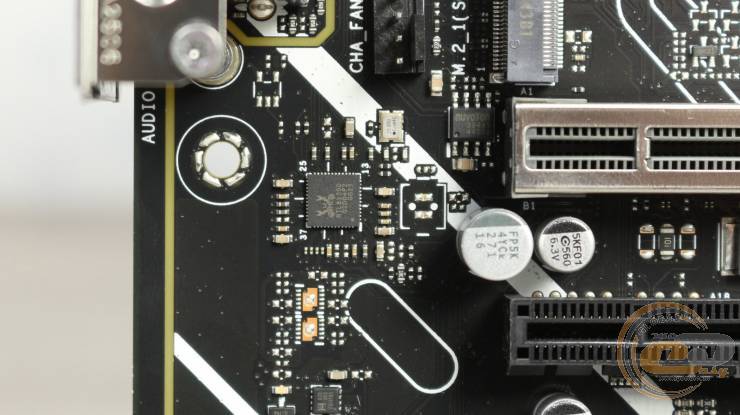

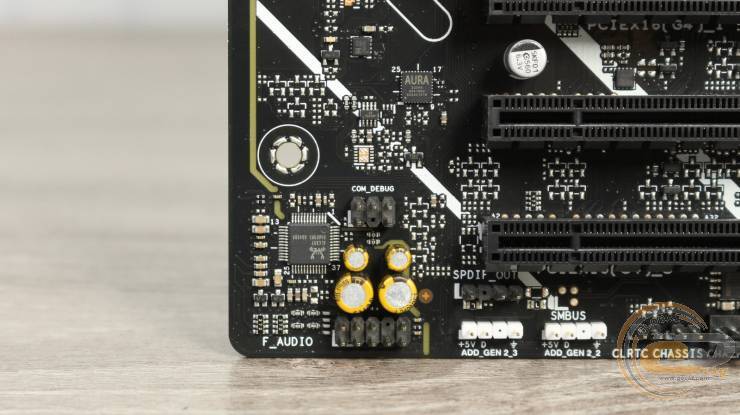

Зона аудио отделена от основной части текстолита и представлена 7,1-канальным HDA-кодеком Realtek ALC897 и высококачественными аудиоконденсаторами. Чтобы избежать помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека.

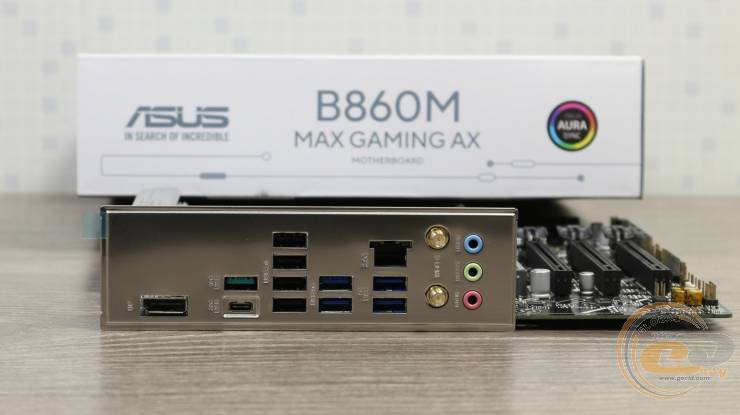

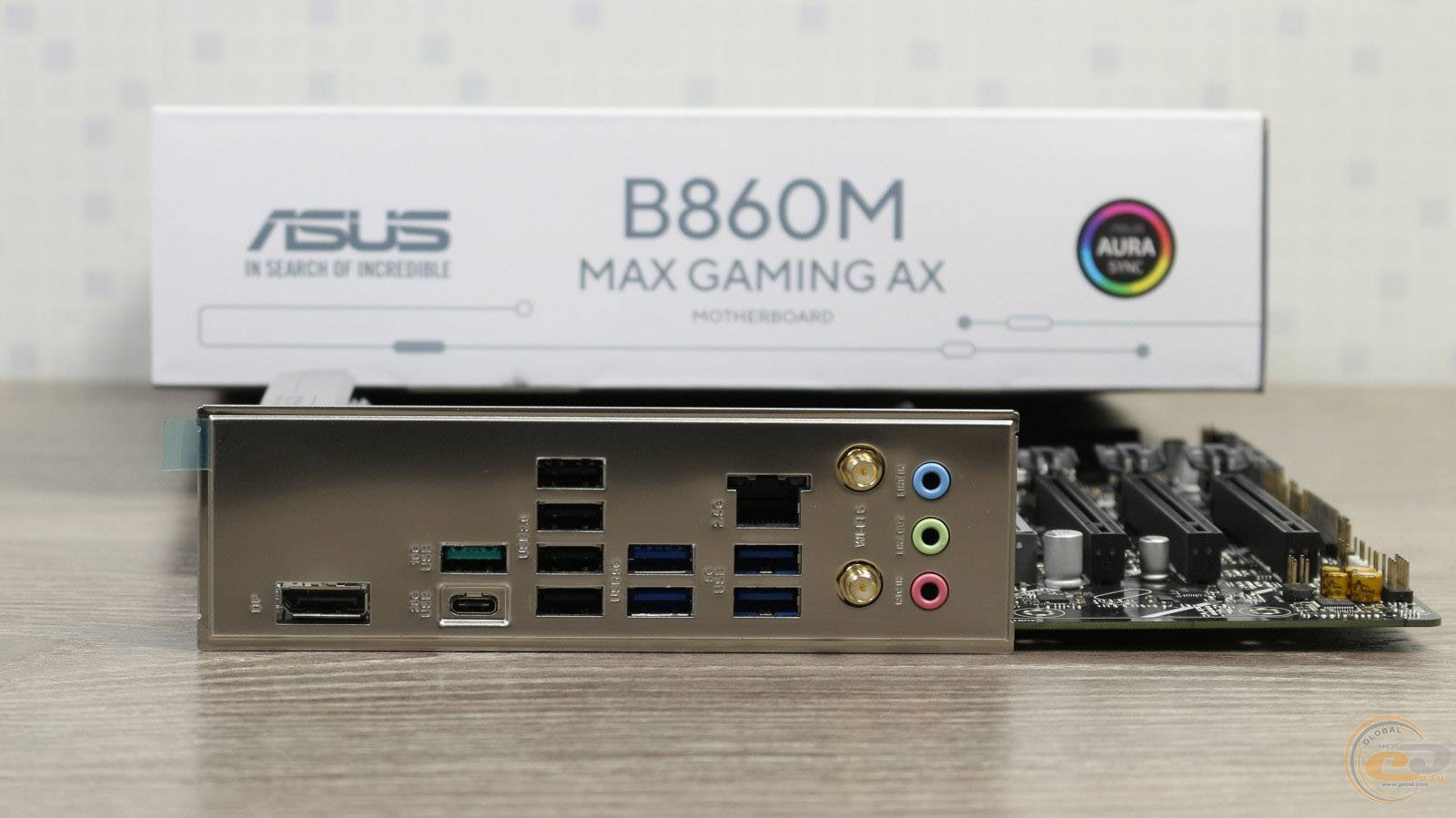

Интерфейсная панель ASUS B860M MAX GAMING AX оснащена следующими портами:

• 1 x DisplayPort 1.4;
• 1 x USB 3.2 Gen 2x2 (Type-C) (с поддержкой вывода изображения);
• 1 x USB 3.2 Gen 2 (Type-A);
• 4 x USB 2.0;
• 4 x USB 3.2 Gen 1 (Type-A);
• 1 x RJ45;
• 2 x коннекторы антенн Wi-Fi;
• 3 x аудиопорта.

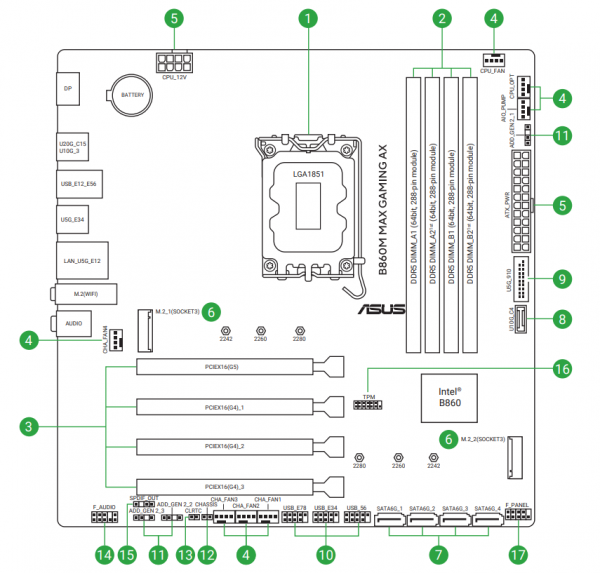

Для реализации активного охлаждения комплектующих на плате есть семь 4-контактных разъемов с поддержкой ШИМ-регулирования скорости (обозначены цифрой 4 на схеме). Два из них служат для системы охлаждения CPU, один предназначен для подключения помпы СЖО, а четыре других – для корпусных вентиляторов.

UEFI BIOS

ASUS B860M MAX GAMING AX получил загрузчик на основе графического интерфейса UEFI. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, или привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Для мониторинга можно использовать правую боковую панель, отображаемую во всех разделах, или специальную вкладку «Monitor».

В нижнем углу справа находится пункт «Q-Dashboard», предоставляющий пользователю схематический обзор всех подключенных к материнской плате устройств.

Частоты процессора и памяти и возможности разгона

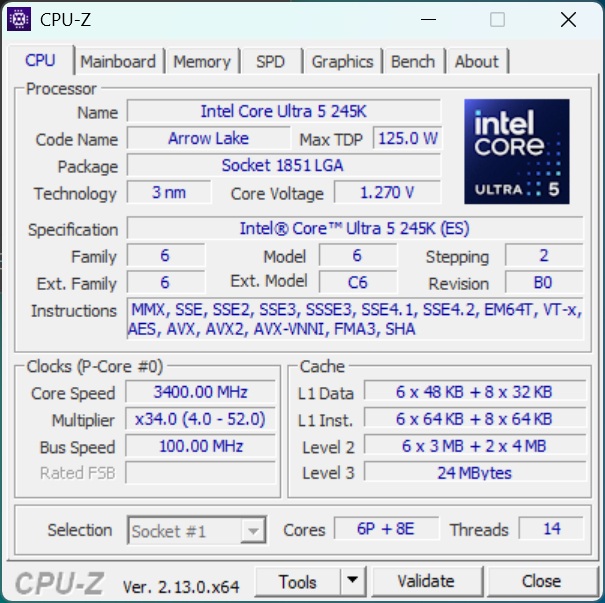

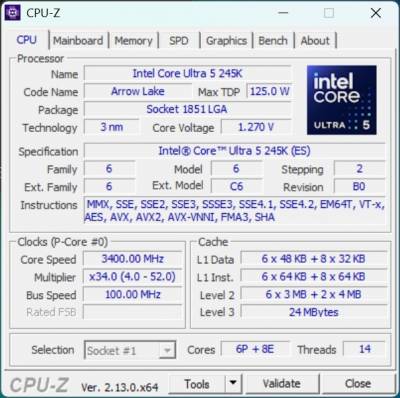

Минимальная частота тестового процессора Intel Core Ultra 5245K в простое составляла 3,4 ГГц.

Во время стресс-теста CPU-Z Stress Test частота его шести высокопроизводительных ядер выросла до 5 ГГц при напряжении 1,35 В.

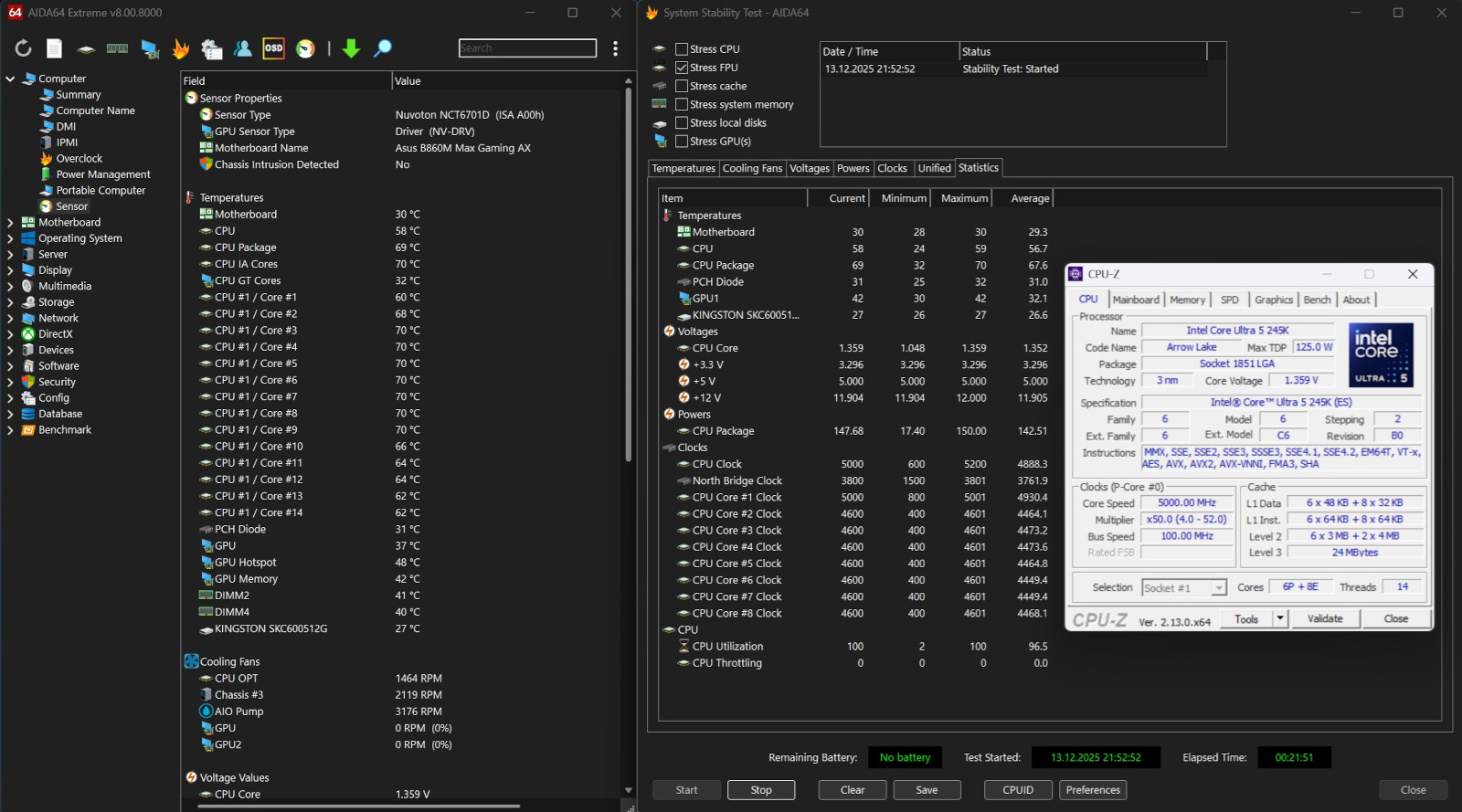

В более требовательном тесте Stress FPU в ПО AIDA64 при напряжении 1,359 В частота высокопроизводительных ядер составляла 5 ГГц, а энергоэффективных – 4,6 ГГц. Температура процессора в таком сценарии тестирования не превышала 70°C и троттлинг не наблюдался. При этом максимальное его потребление доходило до 150 Вт.

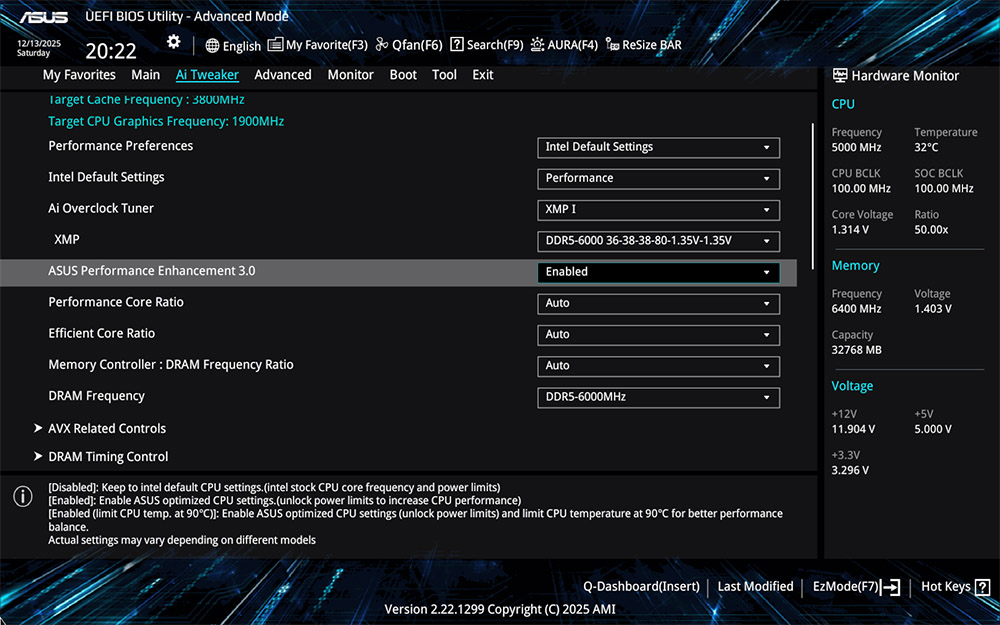

Поскольку чипсет Intel B860 лишен возможности разгона процессора, единственным вариантом увеличения общего быстродействия осталась активация ASUS Performance Enhancement 3.0 в BIOS материнской платы.

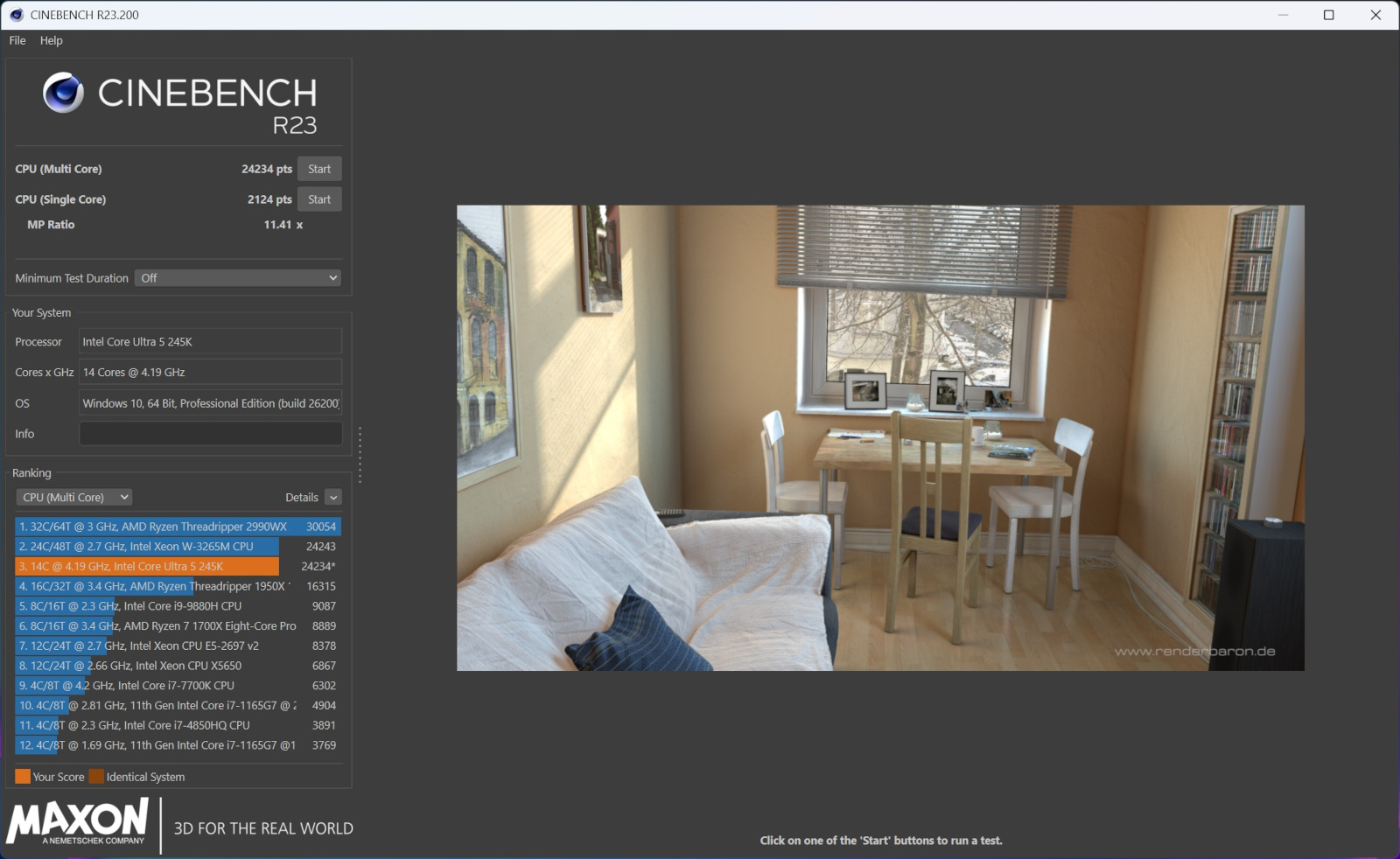

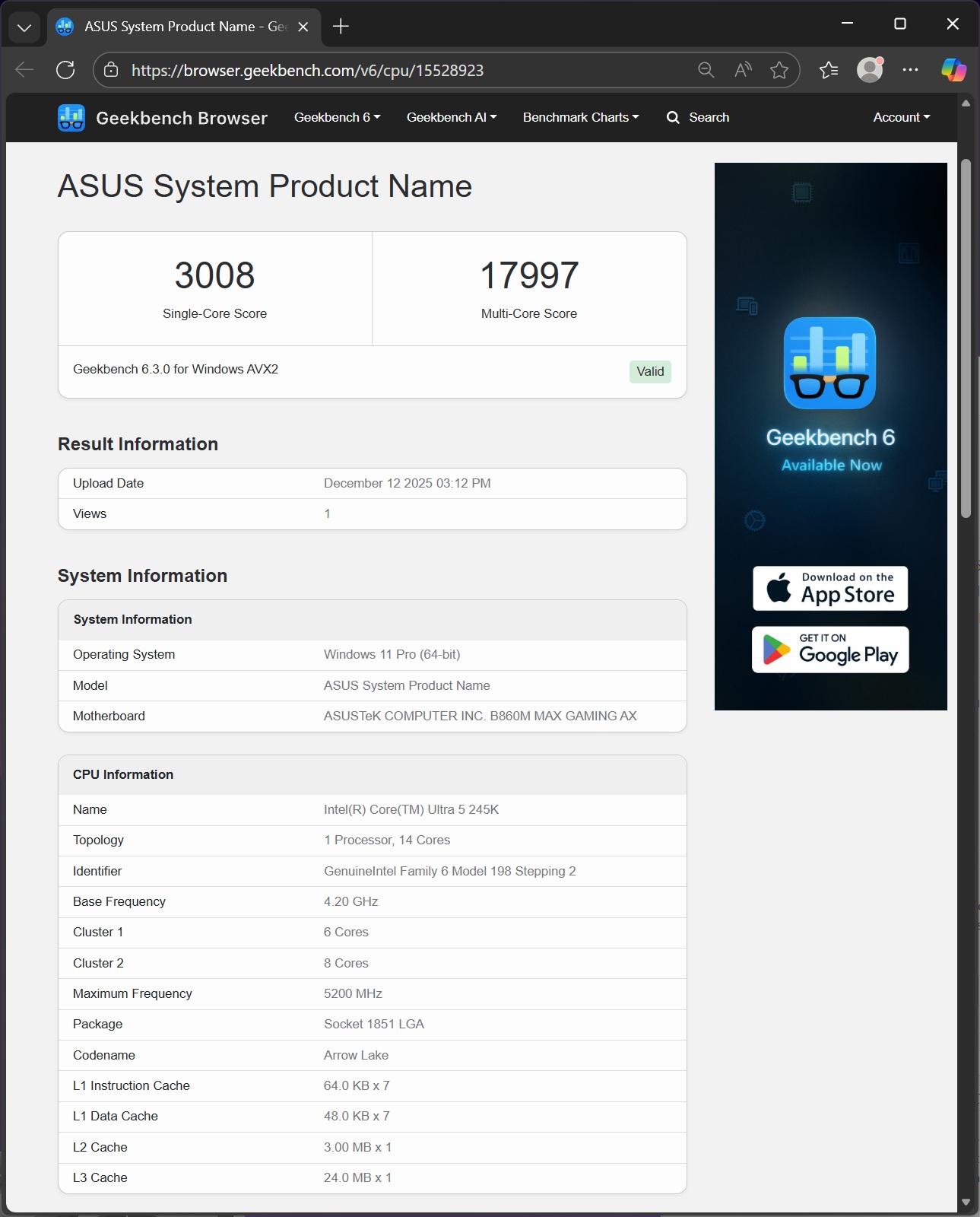

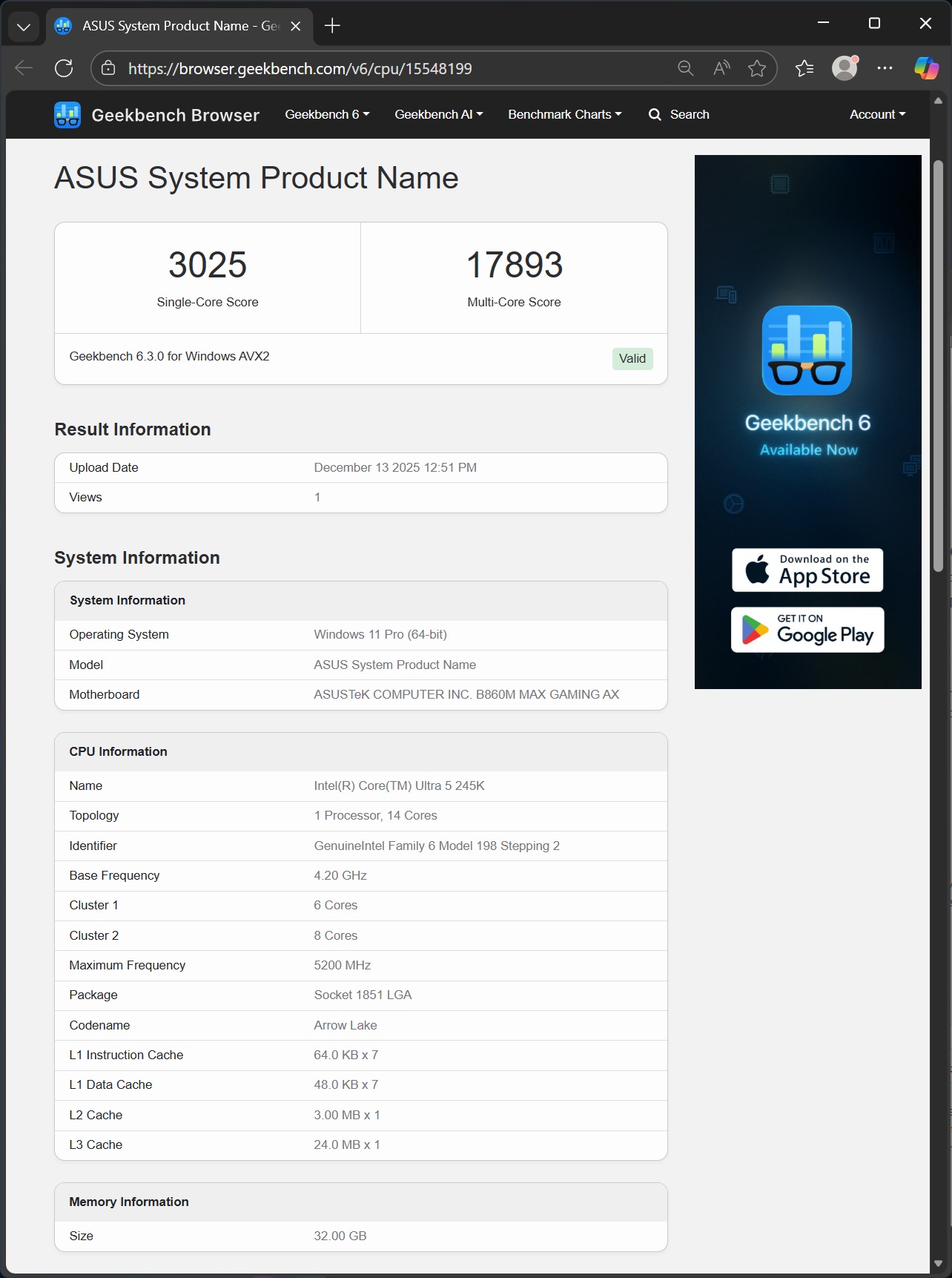

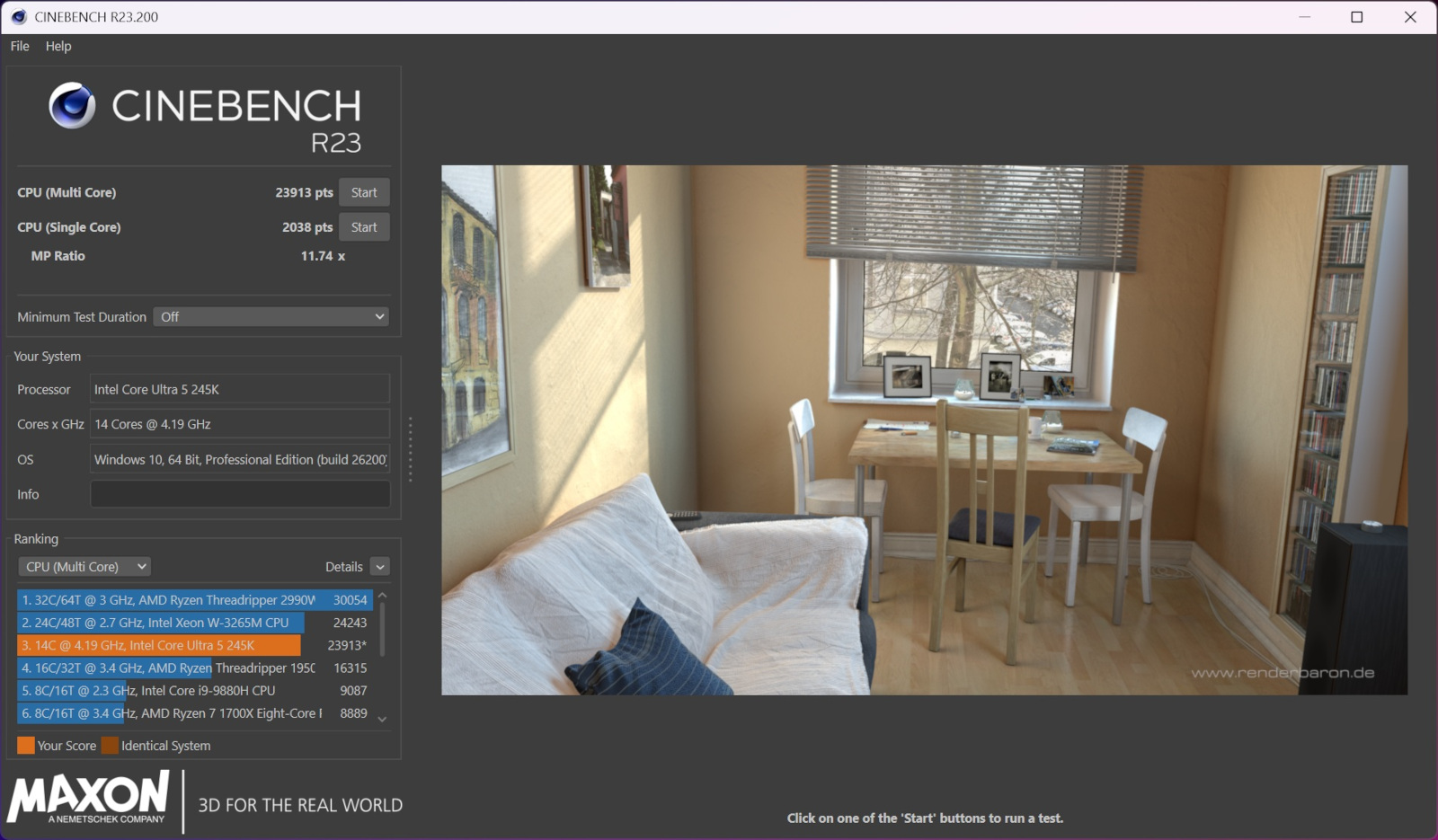

Сначала предлагаем вам ознакомиться с показателями, полученными в Cinebench R23 и Geekbench 6 для нашей «оптимизации».

В Cinebench R23 результаты в одноядерном и мультиядерном тесте стали лучше на 4% и 1% соответственно.

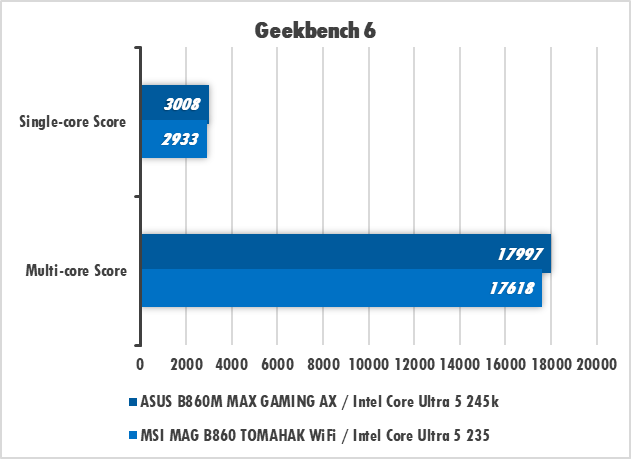

Geekbench 6 сдержаннее отреагировал на обновленные настройки работы процессора, оставив значение полученного прироста производительности на уровне погрешности.

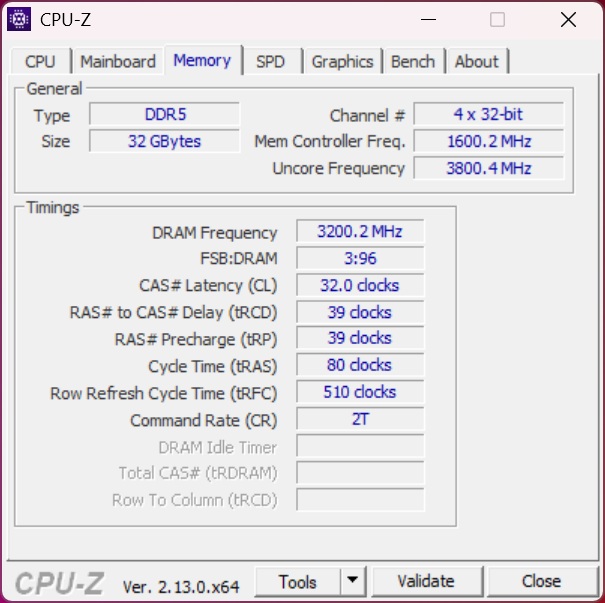

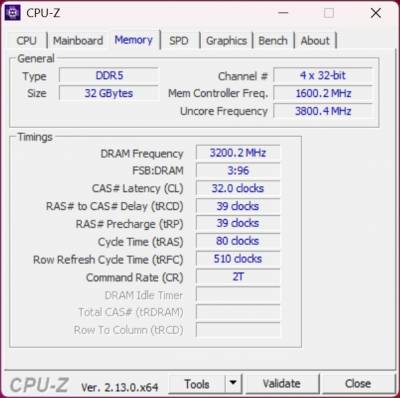

KF560C40BBAK2-32 в режиме XMP-профиля DDR5-6000 МТ/с

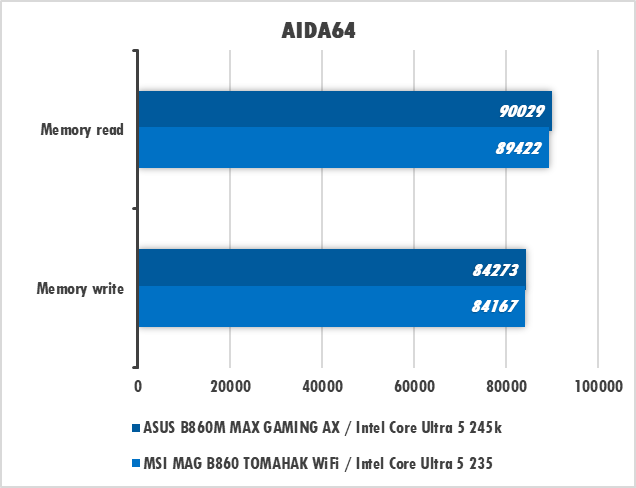

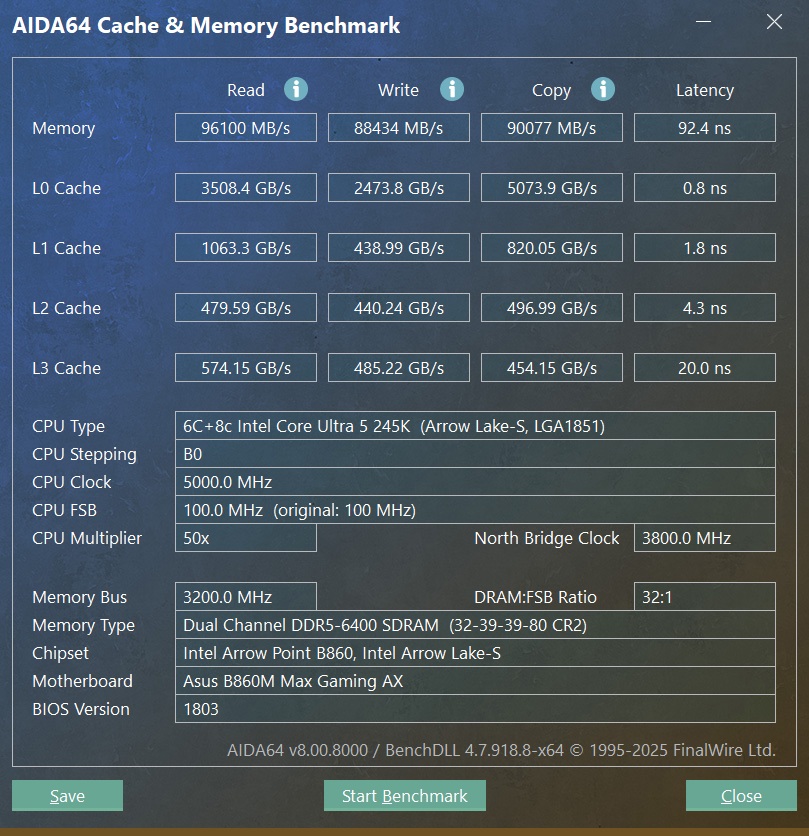

Теперь рассмотрим возможности разгона оперативной памяти. Комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) удалось запустить на 6400 МТ/с после смены таймингов 32-39-39-80 и увеличения напряжения до 1,4 В

Тестирование

Для проверки возможностей материнской платы ASUS B860M MAX GAMING AX мы задействовали следующее оборудование:

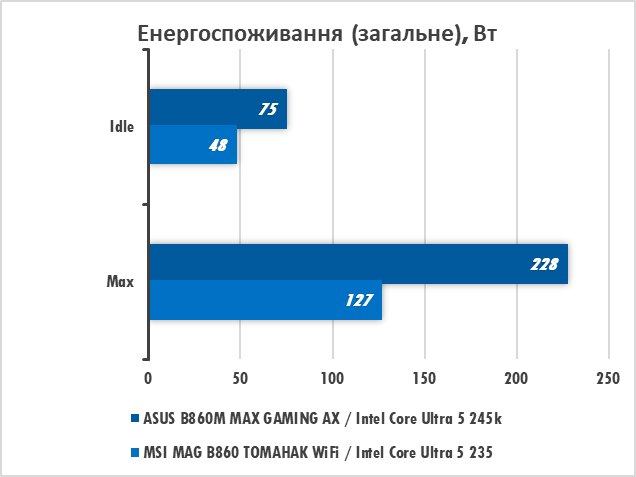

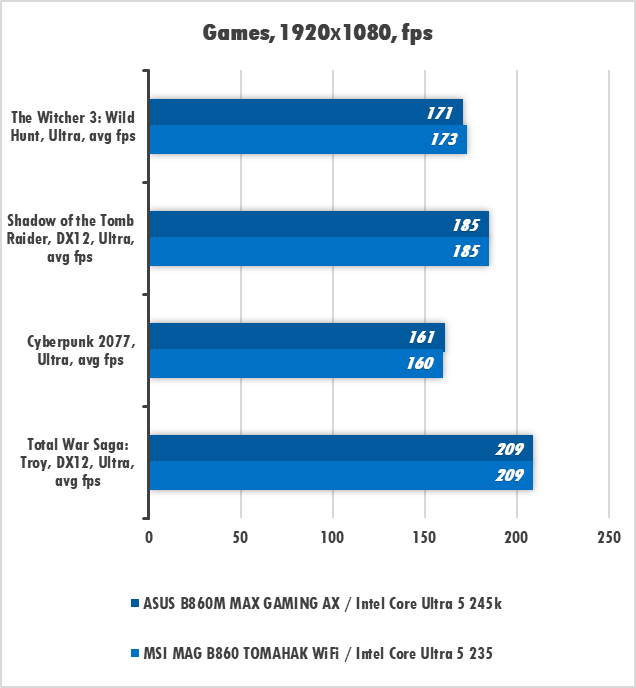

Система с материнской платой ASUS B860M MAX GAMING AX работала стабильно и без проблем прошла вышеперечисленные тесты.

Тестирование звукового тракта на основе кодека Realtek ALC897

Отчет о тестировании в RightMark Audio Analyzer

Режим работы: 16-bit, 48 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Отлично
Уровень шума, дБ(А)	-85.1	Хорошо
Динамический диапазон, дБ(А)	85.1	Хорошо
Гармонические искажения, %	0.0015	Отлично
Интермодуляционное искажение + шум, %	0.016	Очень хорошо
Взаимопроникновение каналов, дБ	-82.7	Очень хорошо
Интермодуляция на 10 кГц, %	0.015	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Отлично
Уровень шума, дБ(А)	-85.5	Хорошо
Динамический диапазон, дБ(А)	85.3	Хорошо
Гармонические искажения, %	0.0017	Отлично о
Интермодуляционное искажение + шум, %	0.016	Очень хорошо
Взаимопроникновение каналов, дБ	-78.9	Очень хорошо
Интермодуляция на 10 кГц, %	0.014	Очень хорошо
Общая оценка		Очень хорошо

Ожидать невероятных впечатлений от звуковой подсистемы на основе кодека Realtek ALC897 не стоит. Но для обычного юзера общего качества звука будет достаточно.

Выводы

Несмотря на то, что на сегодняшний день ASUS B860M MAX GAMING AX является одним из самых доступных по цене решений на украинском рынке среди материнских плат на чипсете Intel B860, она поддерживает PCI Express 5.0 как для видеокарты, так и для накопителя. Также имеется три высокоскоростных разъема M.2 и четыре порта SATA. В вопросе сетевых соединений все тоже довольно хорошо за счет 2,5-гигабитного LAN-контроллера и Wi-Fi 6 в сочетании с Bluetooth 5.4. Интерфейсную панель тоже не слишком обделили, добавив USB 3.2 Gen 2x2 Type-C с возможностью вывода изображения.

В общем, с функциональной точки зрения производитель пытается максимально балансировать в пользу уменьшения конечной стоимости, но до «экономии на спичках» все же не доходит. Поэтому пользователю будет доступен минимально необходимый набор самых современных интерфейсов, позволяющий этой модели выступать в роли ощутимо экономной альтернативы большинства материнских плат на Intel Socket LGA1851, особенно в случае если вы являетесь владельцем Core Ultra 5 и Core Ultra 7. Отсутствие каких-либо проблем при эксплуатации B860M MAX GAMING AX, а также частот, до которых бустится установленный Intel Core Ultra 5 245K.

Обратим ваше внимание на отсутствие штатной подсветки на плате, хотя ее можно легко организовать собственноручно. Поскольку мы не являемся ценителями иллюминации, сложно отнести этот момент к преимуществам или недостаткам.

В то же время, сложно не заметить и отсутствие какого-либо охлаждения для высокоскоростных SSD-накопителей. Хотелось бы, чтобы в будущем компания ASUS все же оснастила плату хотя бы одним радиатором для M.2, ведь решение этой, хотя и не критической, проблемы ложится на плечи пользователя.

Можно также отметить, что производитель полностью компенсировал отсутствие диагностических индикаторов, реализовав технологию Q-LED Core, которая использует для индикации индикатор кнопки питания.

В итоге, ASUS B860M MAX GAMING AX, хоть и предполагает определенные компромиссы, в сборке с ограниченным бюджетом является на 100% оправданным приобретением, обеспечивая пользователя всем минимально необходимым современным функционалом.

Достоинства:

• цена до $200;
• универсальная серебристо-черная цветовая гамма с минимальной переплатой за внешний вид;
• 6(80 А) + 1(80 А) + 1(80 А) + 1(80 А)-фазная схема питания;
• поддержка PCI Express 5.0 для видеокарты;
• 2,5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов WiFi 6/Bluetooth 5.4;
• три слота M.2, один из которых работает в режиме PCIe 5.0x4;
• на интерфейсной панели имеется порт USB 3.2 Gen 2x2 Type-C с поддержкой вывода изображения;
• усиленный слот для видеокарты;
• семь коннекторов для подключения вентиляторов и СЖО;
• три разъема Addressable Gen 2 для реализации собственной иллюминации;
• минимально необходимый набор наиболее актуальных портов на интерфейсной панели;
• возможность задействовать до 256 ГБ ОЗУ с быстродействием 8666+ МТ/с.

Особенности:

• вместо диагностических индикаторов используется технология Q-LED Core;
• отсутствует заводская подсветка.

Недостатки:

• отсутствуют радиаторы для охлаждения высокоскоростных накопителей;
• слот для M.2-накопителя на обороте платы максимально может задействовать только две линии PCIe 4.0.

Автор: Иван Моргун

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.
