Обзор ASUS X870 MAX GAMING WIFI7 W: альтернатива Prime среди материнских плат на AMD X870

Для тех пользователей, которым внешняя эстетика не менее важна, чем производительность, компания ASUS предлагает еще один вариант на чипсете AMD X870 в виде белой версии презентованной весной этого года платы ASUS X870 MAX GAMING WIFI7, принадлежащей к сегменту, приближенному к бюджетному.

Найти ASUS X870 MAX GAMING WIFI7 W на момент написания обзора на украинском рынке можно по средней цене в ₴14530 ($348). На первый взгляд, она имеет весь актуальный функционал и лишена только подсветки, которая на данный момент необходима далеко не каждому пользователю. Поэтому предлагаем наглядно проверить ее возможности, а также обратить внимание на существующие компромиссы, связанные с ее позиционированием.

Спецификация

Упаковка и комплектация

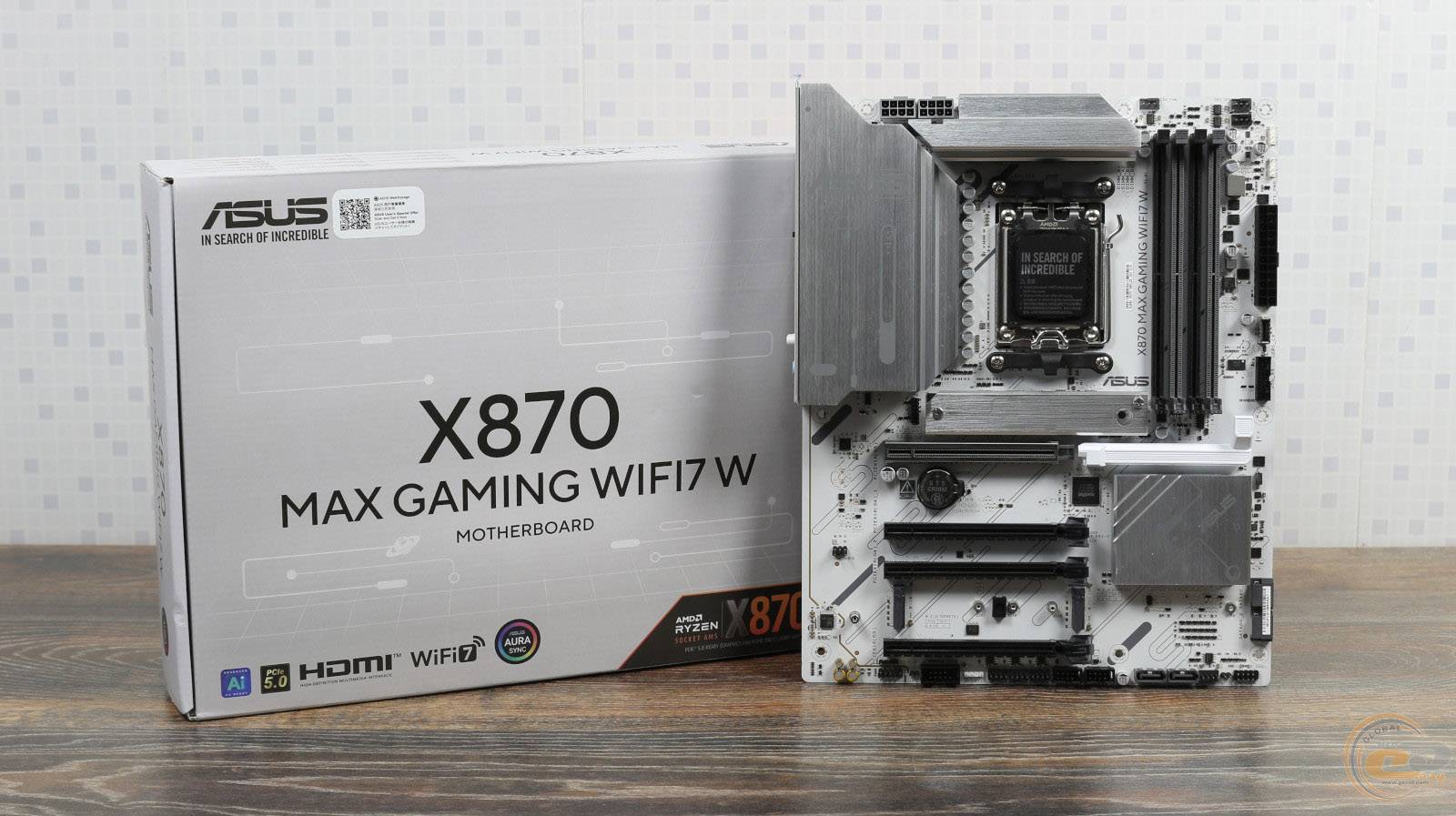

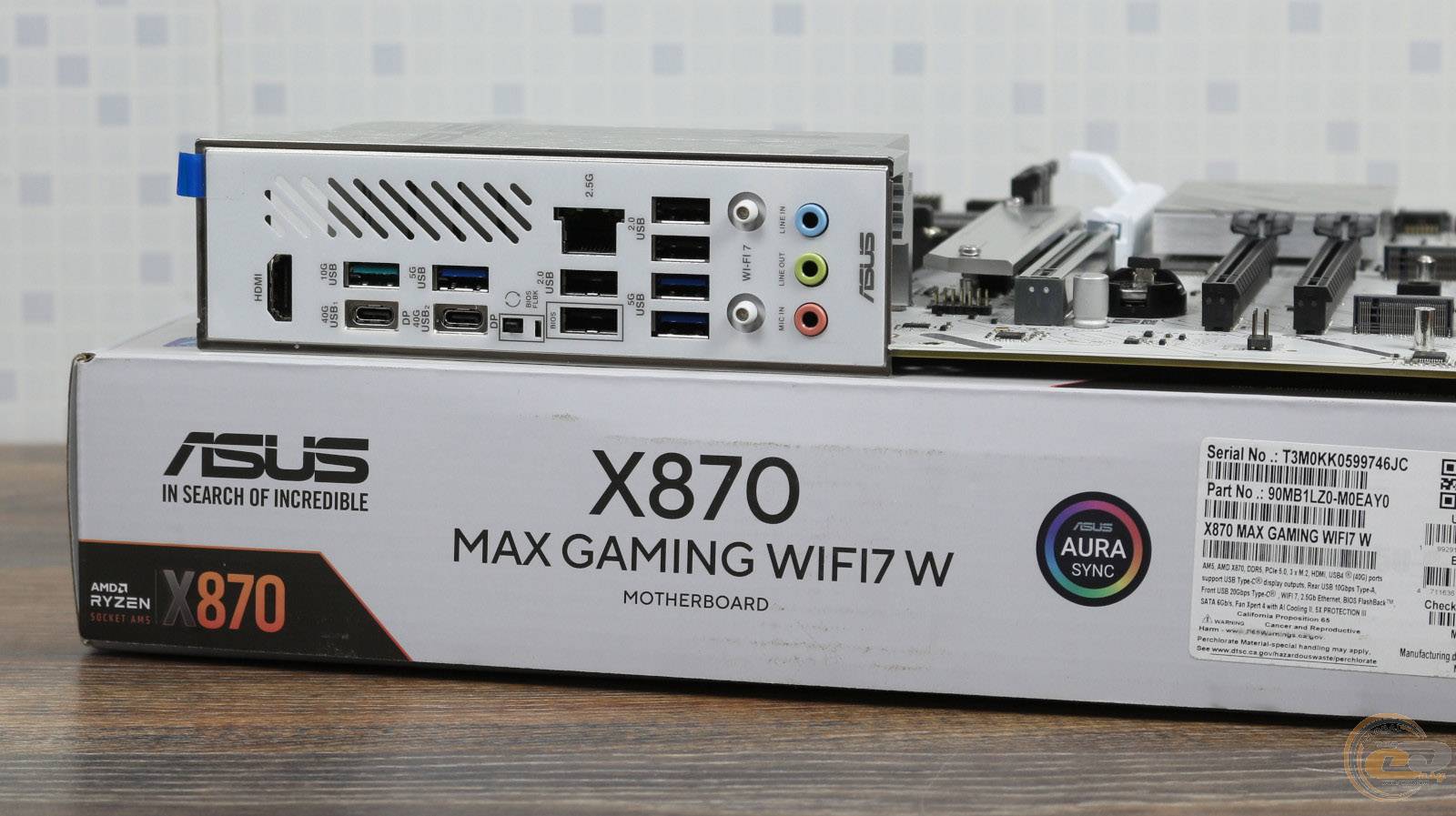

За счет отсутствия принадлежности до какой-то серии коробка, в которой поставляется ASUS X870 MAX GAMING WIFI7 W, оформлена довольно минималистично с преобладанием белых и серых цветов.

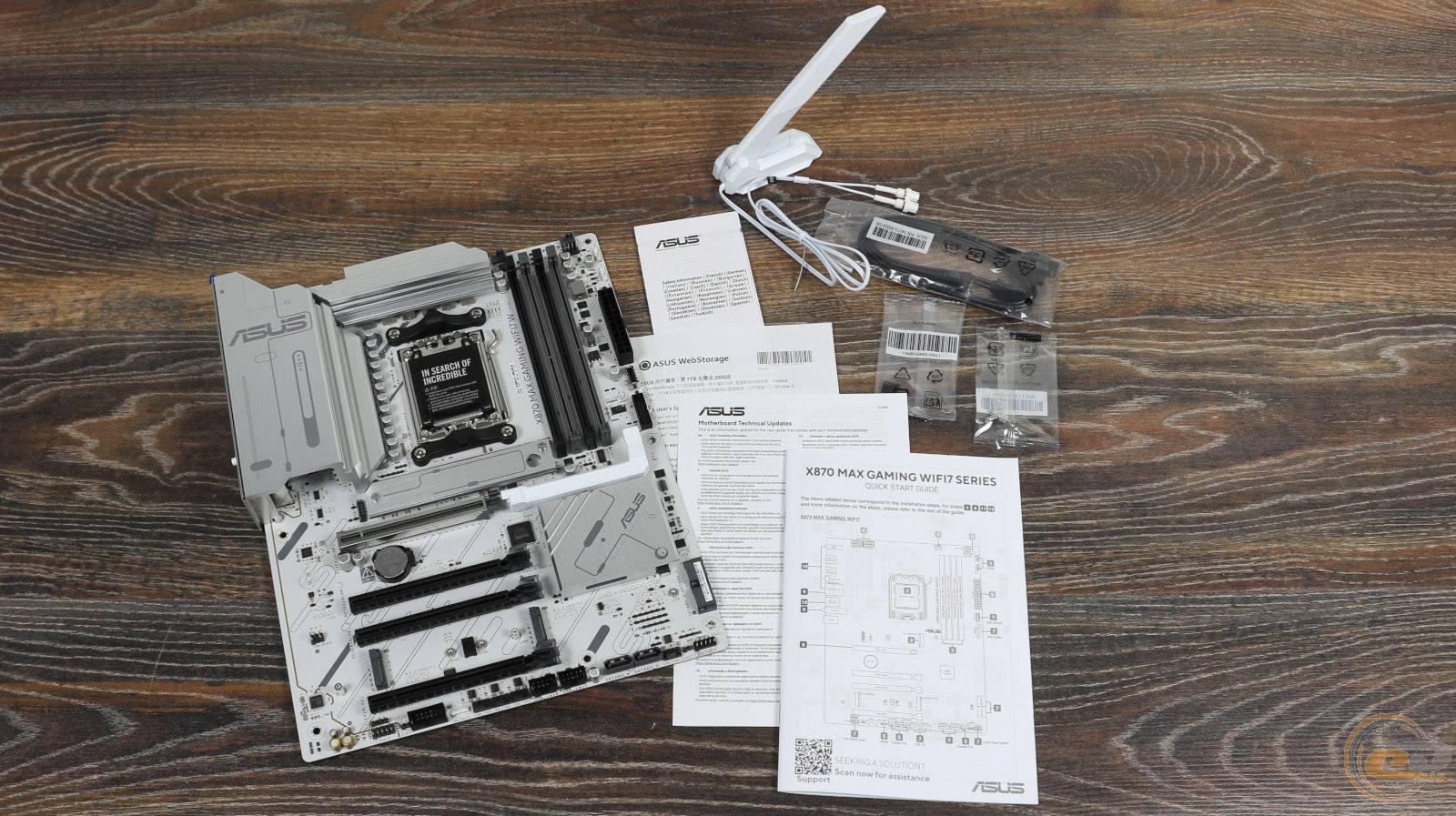

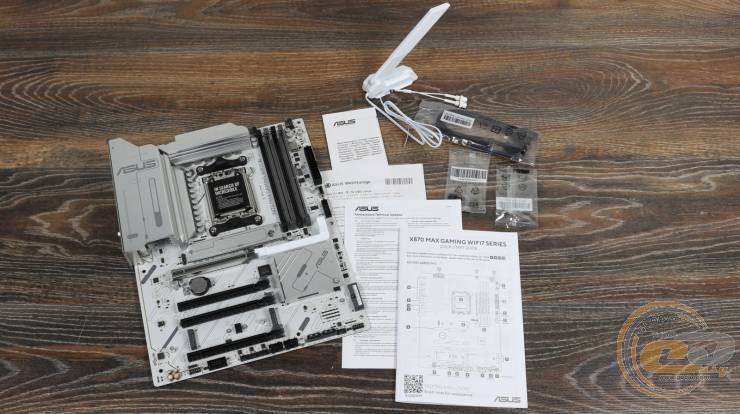

Комплект поставки этой материнской платы включает:

• два SATA-кабеля (один из них – угловой);
• резиновую проставку для M.2-накопителя;
• два винта для фиксации M.2-накопителей;
• комбинированную антенну для Wi-Fi-модуля с магнитным креплением;
• исчерпывающий набор разнообразной документации.

Дизайн и особенности платы

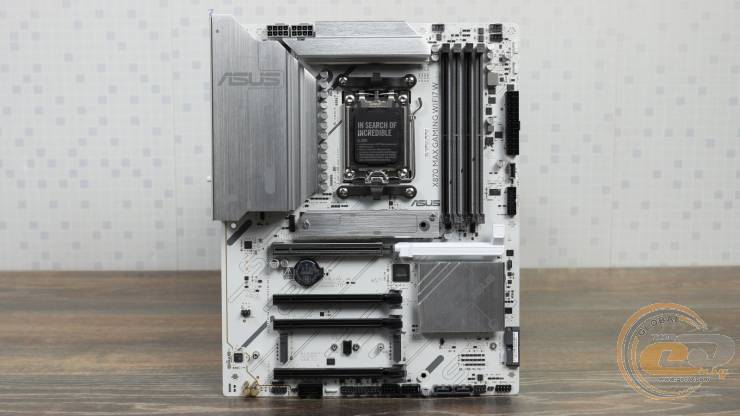

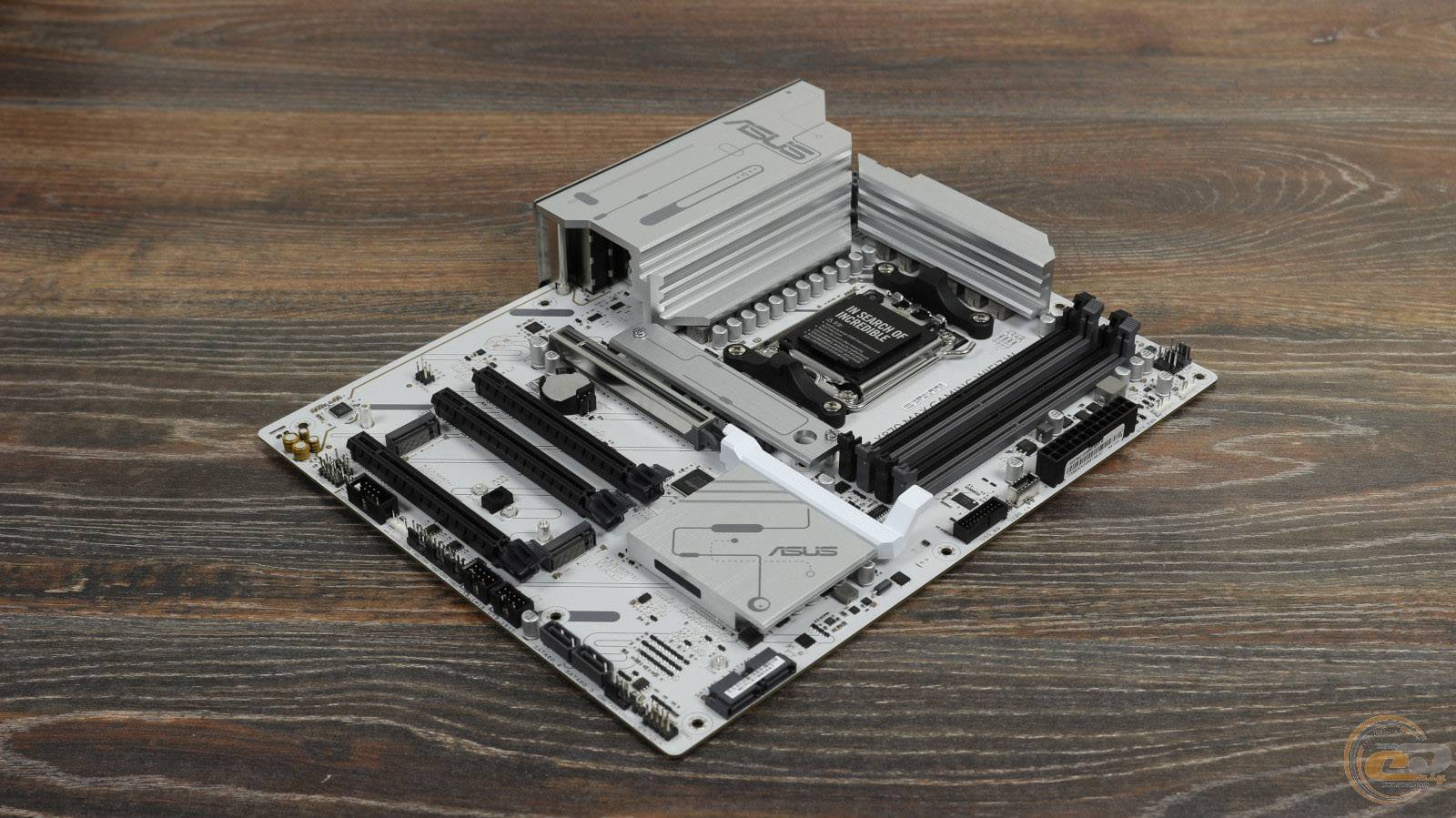

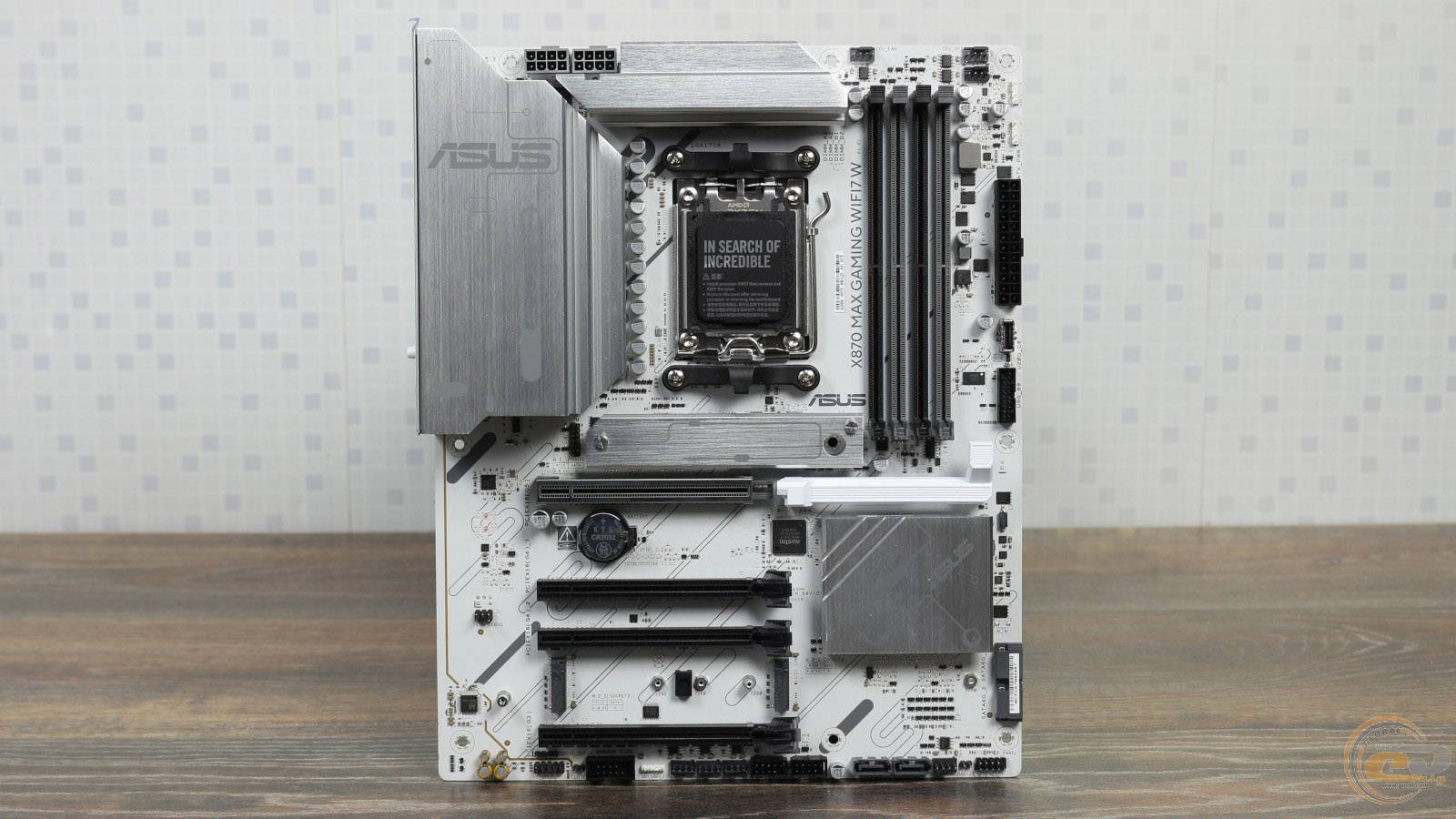

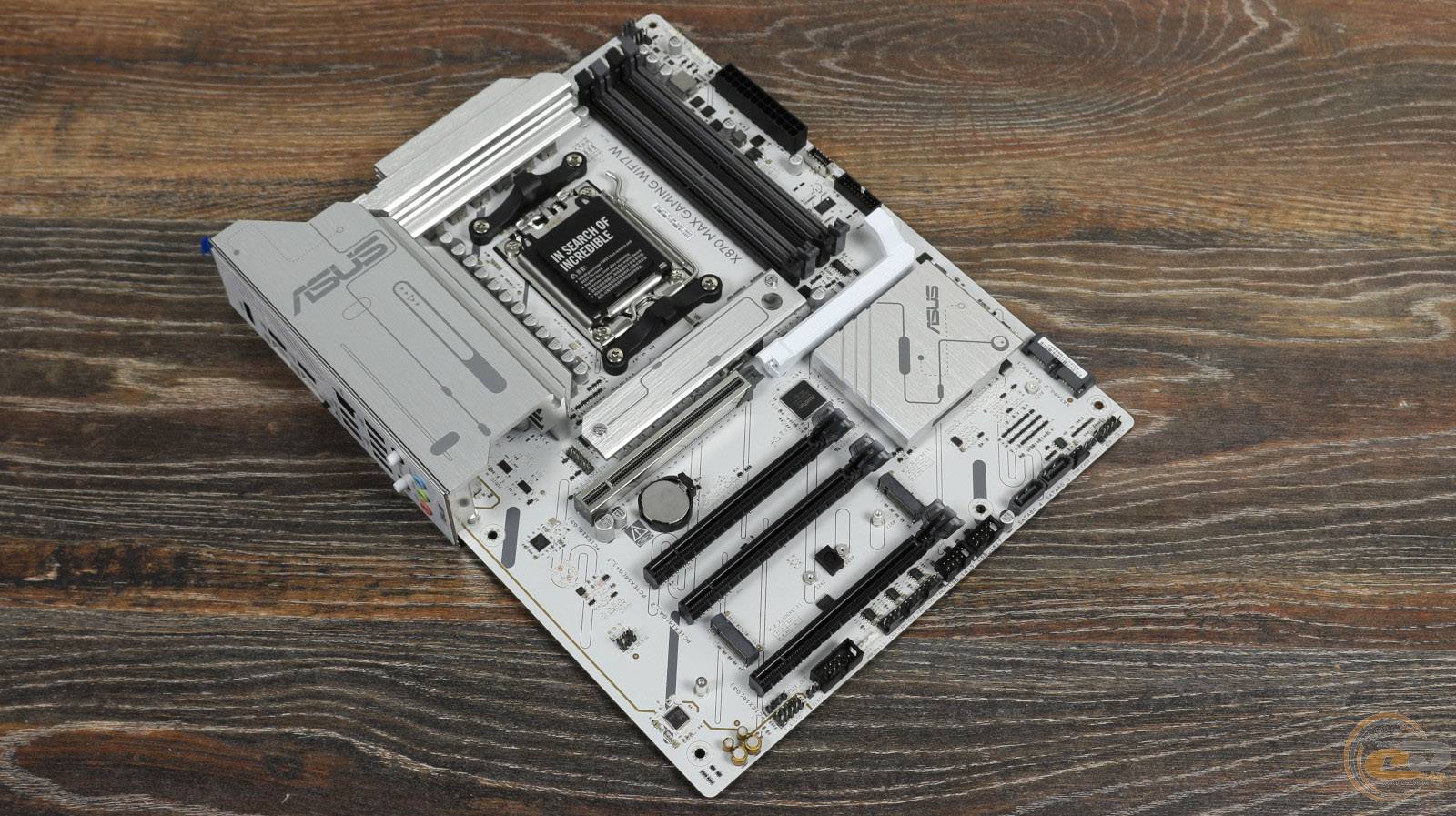

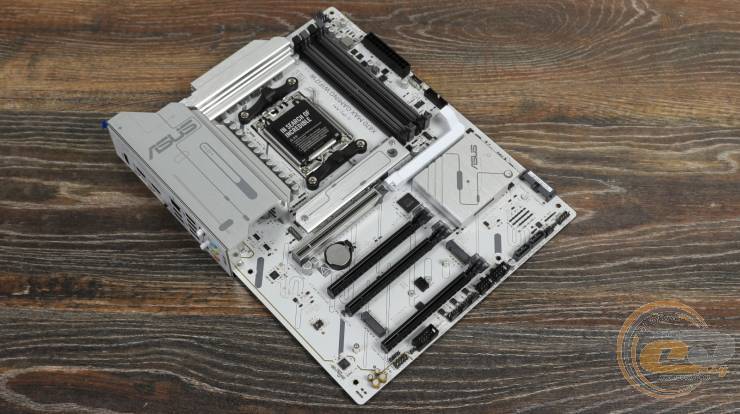

ASUS X870 MAX GAMING WIFI7 W сочетает в своем дизайне белые и серые элементы, что позволяет ее использовать в белых сборках. Алюминиевые радиаторы вместо обычных наименований серии содержат только логотип производителя и футуристические линии. Размеры самой платы вполне стандартные и соответствуют форм-фактору ATX.

Заводская подсветка на этой плате отсутствует, однако пользователь может создать свою иллюминацию с помощью трех разъемов Addressable Gen 2.

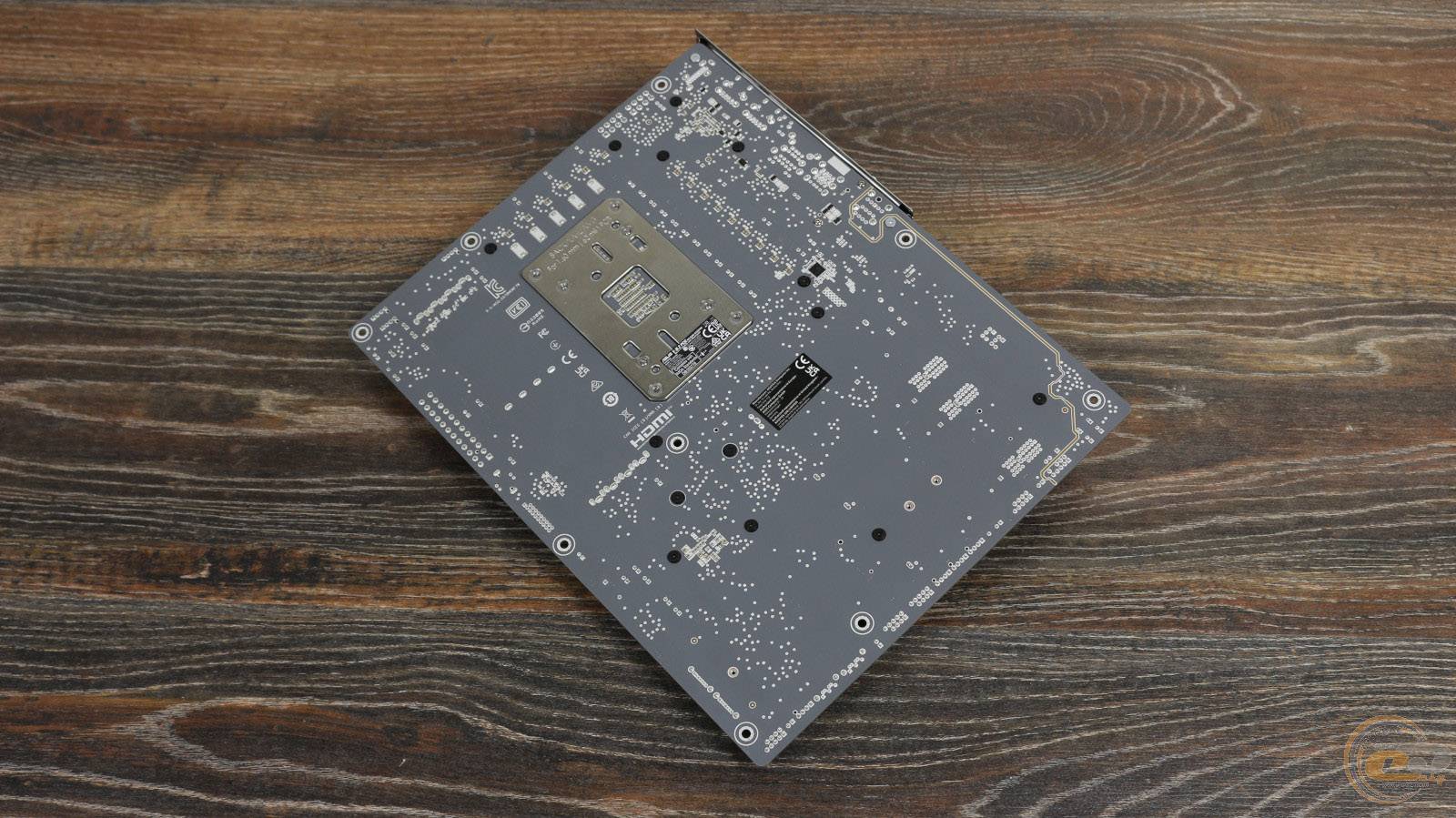

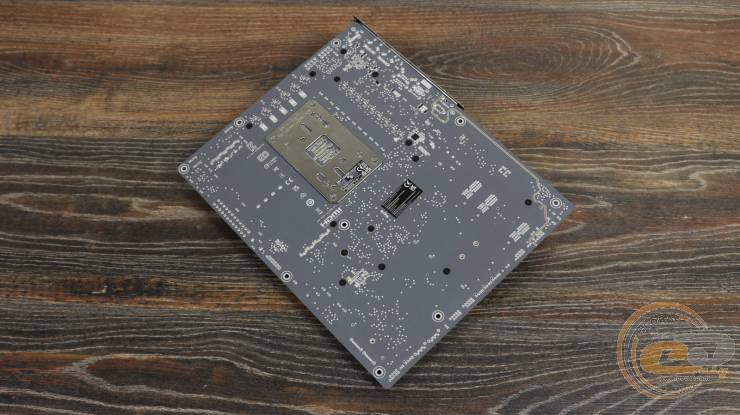

Обратная сторона выполнена в темно-сером цвете и размещает стандартную опорную пластину процессорного разъема, крепежные винты радиаторов, а также ШИМ-контроллер Richtek RT3672EE.

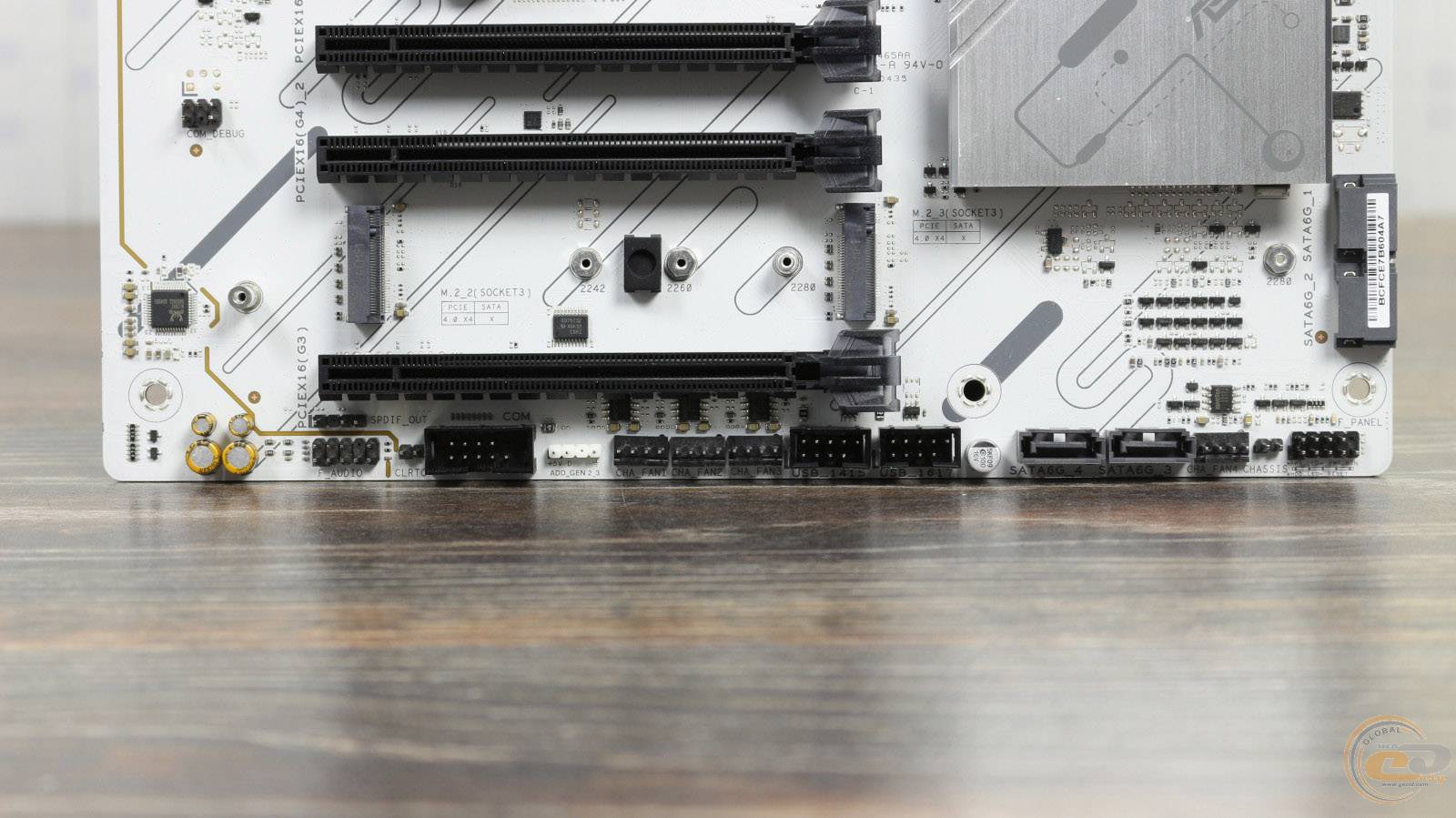

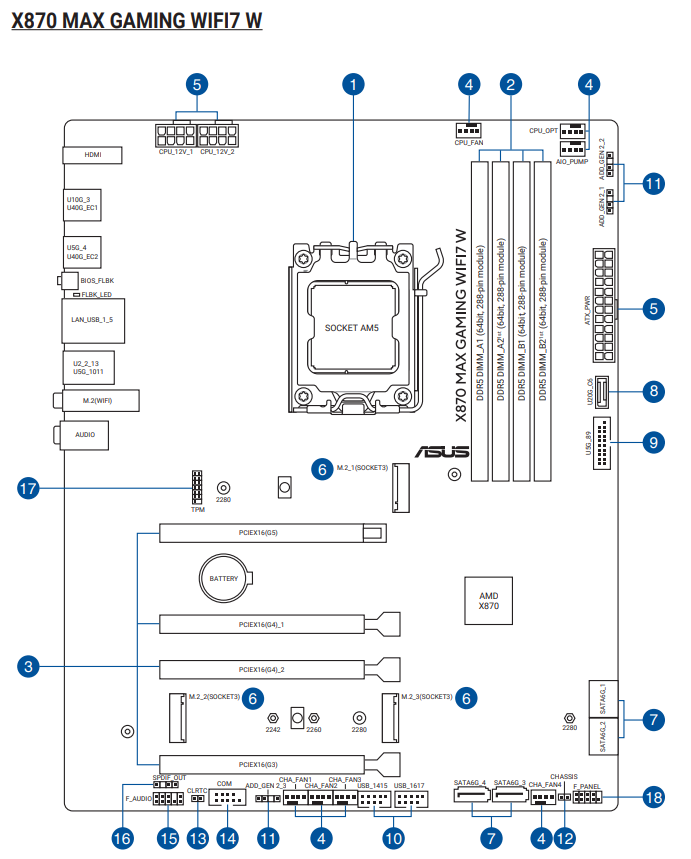

Нижняя часть фронтальной стороны ASUS X870 MAX GAMING WIFI7 W получила: разъем контроллера настройки, колодку подключения аудиоразъемов передней панели, колодку S/PDIF, контакты сброса BIOS, колодку COM-порта, разъем для ARGB светодиодной ленты, разъем датчика передней панели. Здесь же находятся две колодки для активации портов USB 2.0 и два вертикальных порта SATA III.

А вот разъем для подключения модуля ТРМ разместился у верхнего слота для M.2-накопителя.

На правом краю платы есть два вертикальных разъема: один для подключения порта USB 3.2 Gen 2x2 Type-C и один для USB 3.2 Gen 1. Над ними можно увидеть два разъема для ARGB светодиодной ленты.

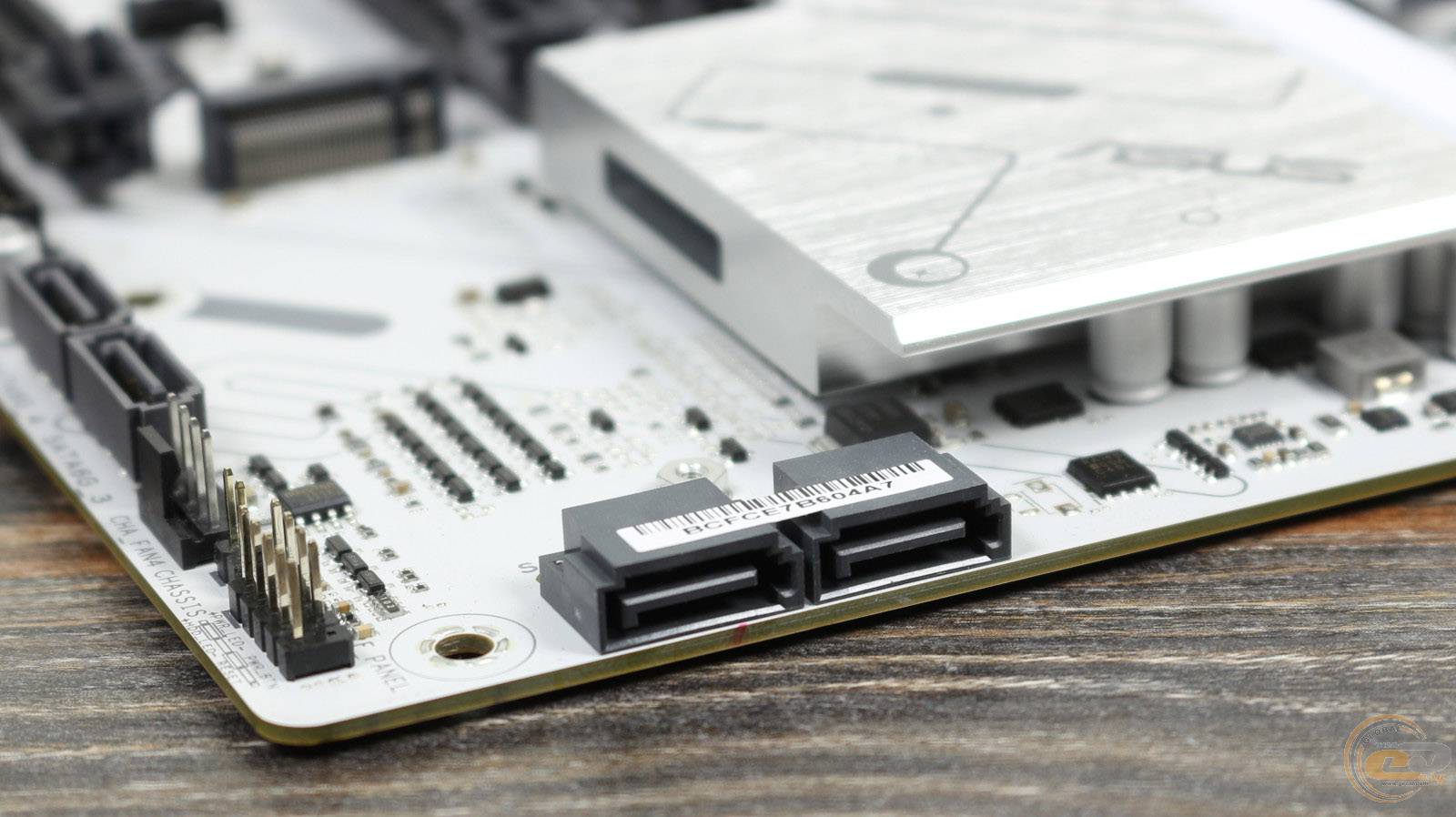

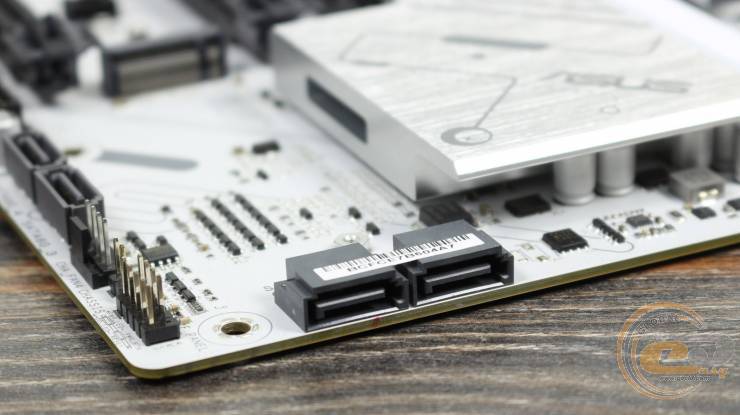

Ближе к нижнему углу платы расположены два горизонтальных порта SATA III.

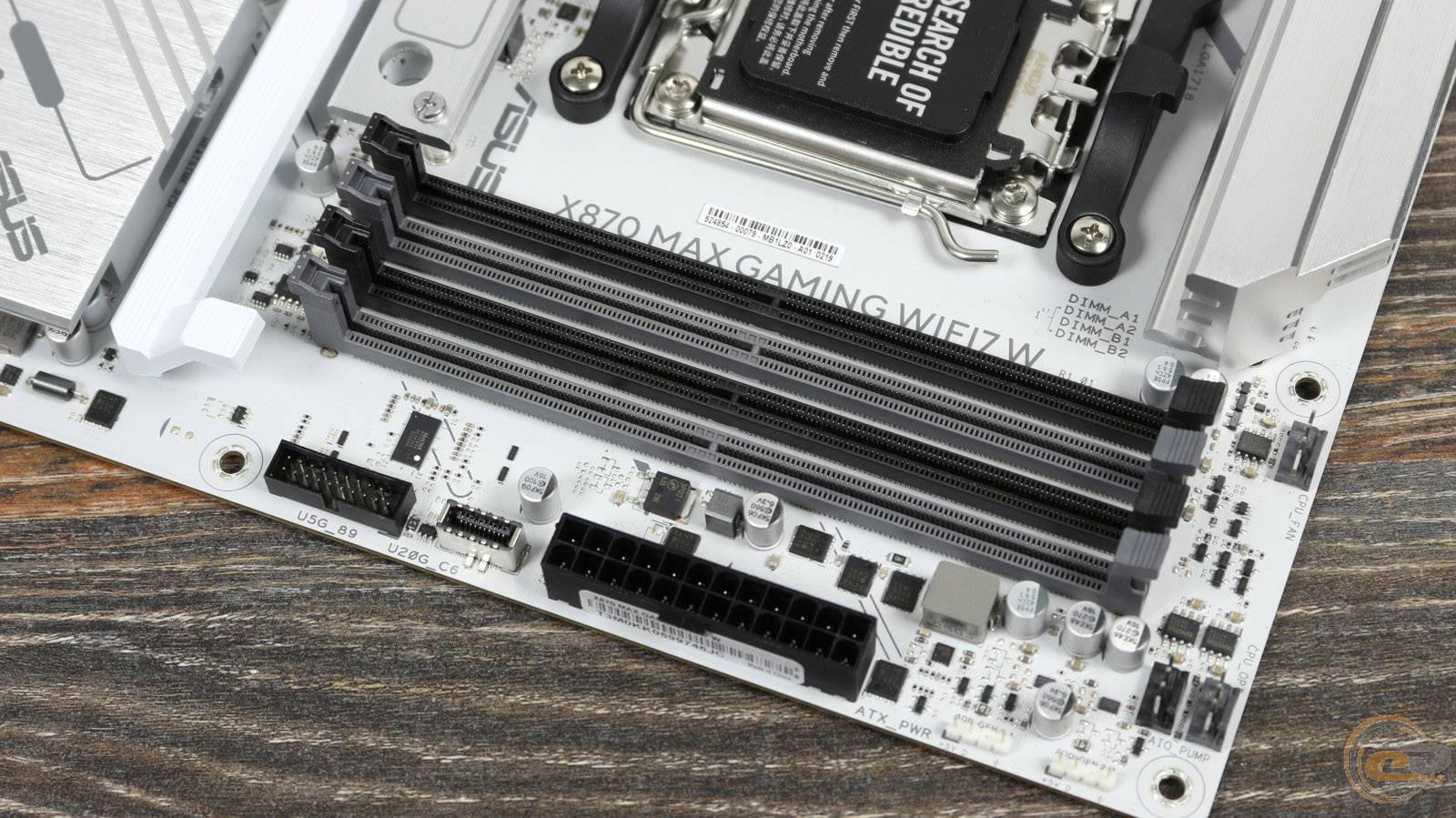

Материнская плата ASUS X870 MAX GAMING WIFI7 W оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR5. Для упрощения монтажа фиксаторы имеются только с одной стороны. Поддерживаются модули с частотой до 8000 МГц, а максимальный общий объем может составлять 256 ГБ. Также имеется поддержка профилей разгона памяти AMD EXPO.

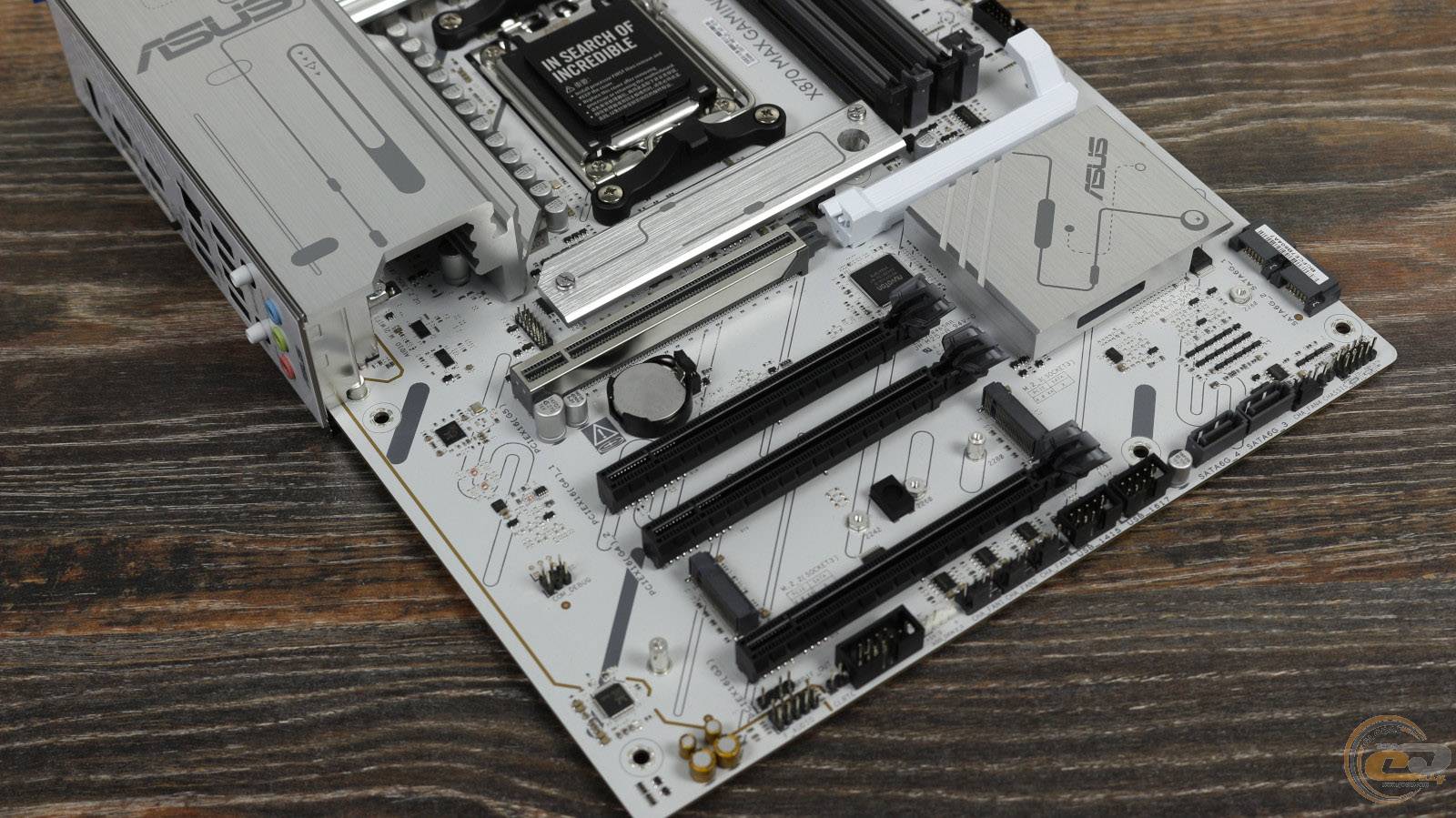

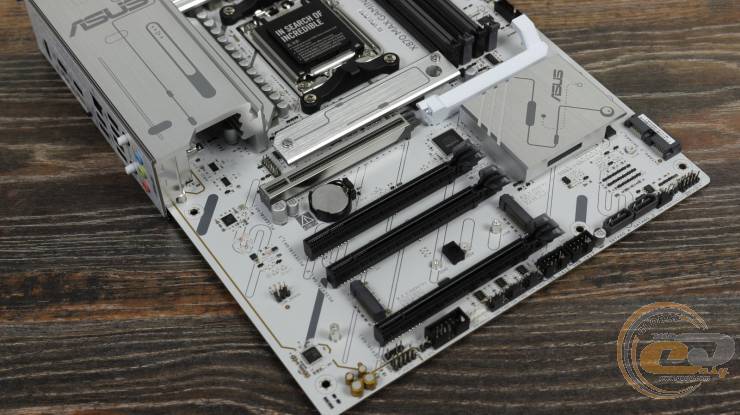

Для расширения функциональности ASUS X870 MAX GAMING WIFI7 W оборудована четырьмя слотами:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x1);
3. PCI Express 4.0 x16 (x1);
4. PCI Express 3.0 x16 (x1).

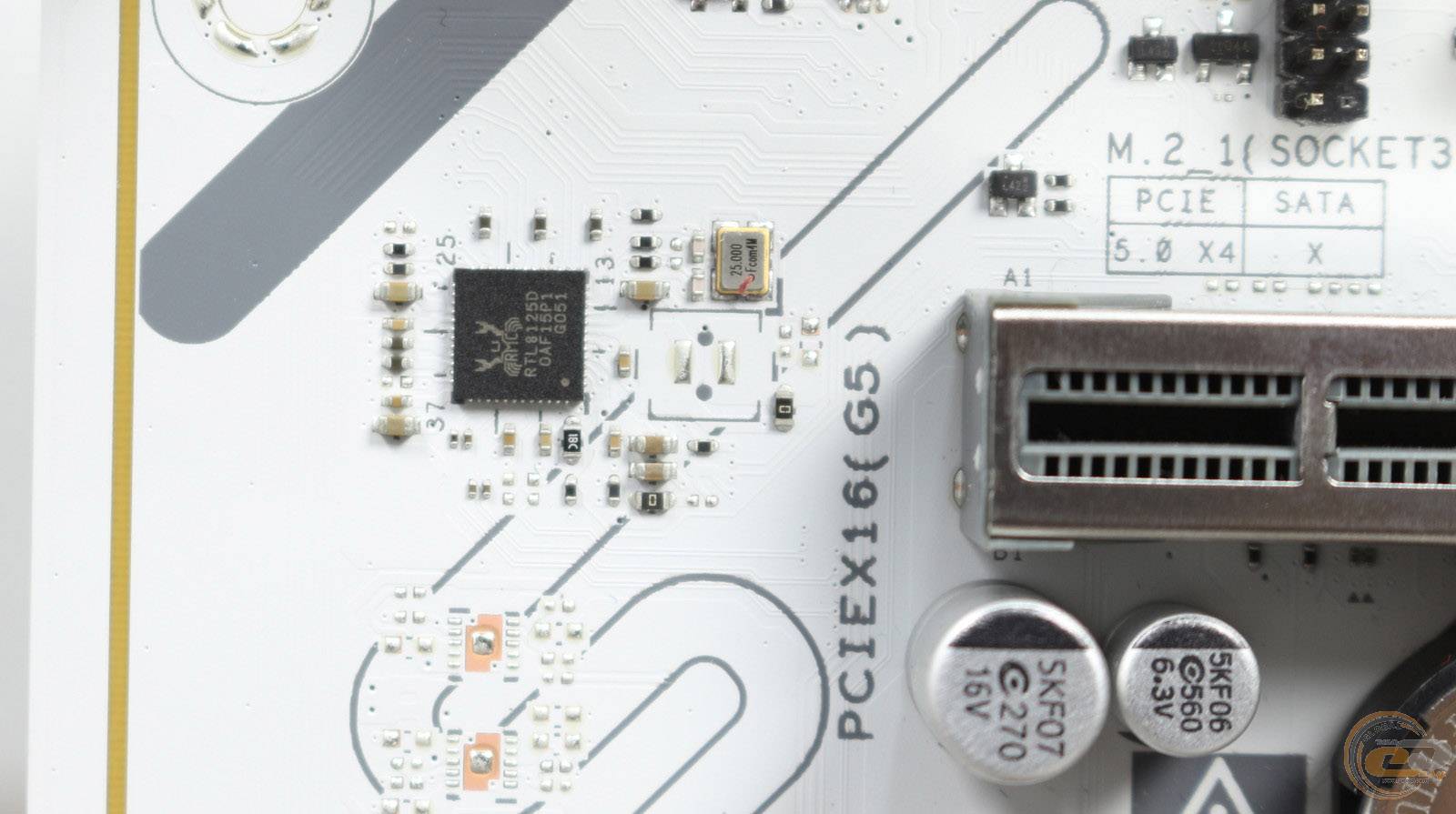

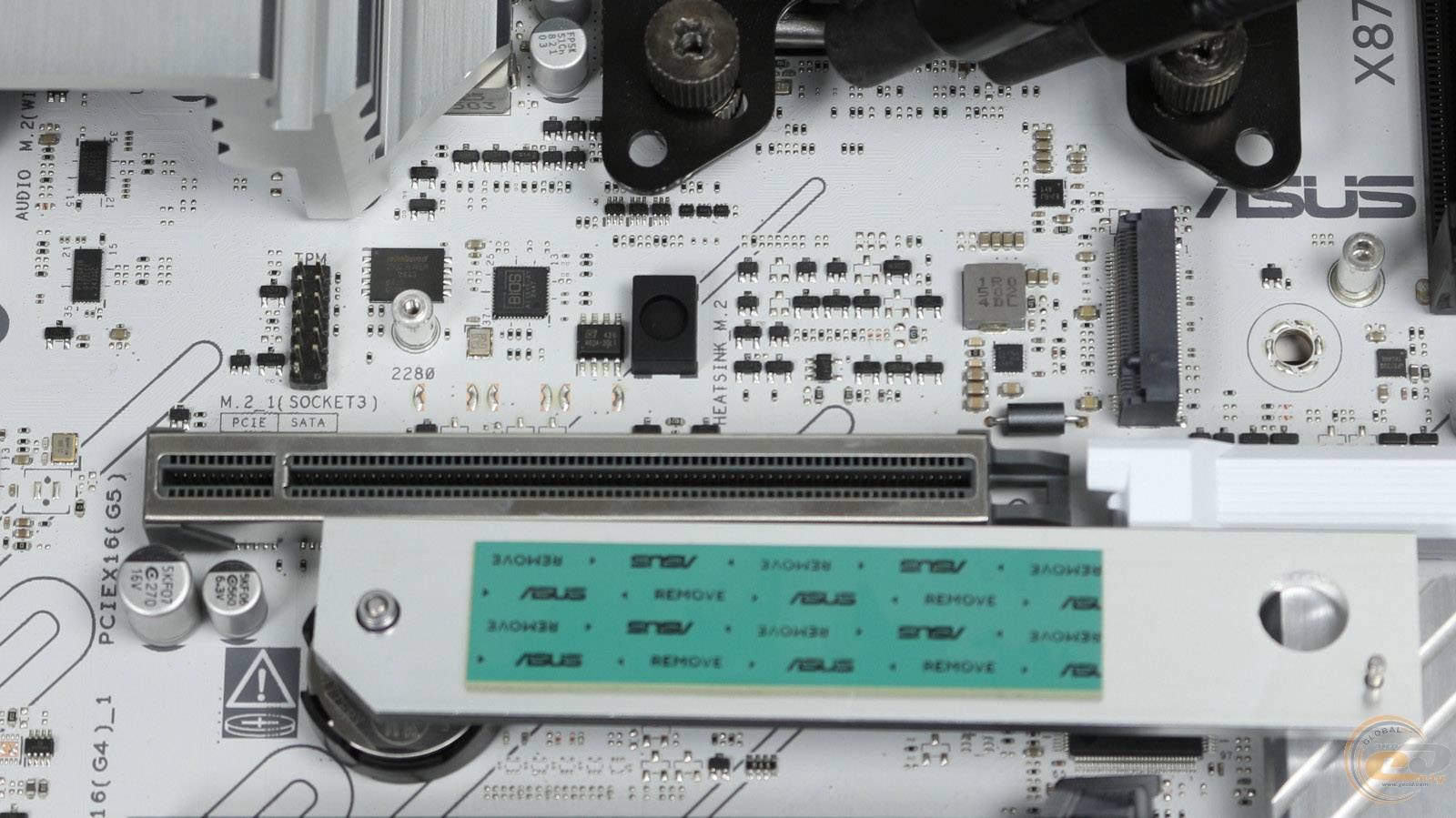

Верхний слот усилен металлическим кожухом SafeSlot и получил 16 линий PCIe 5.0.

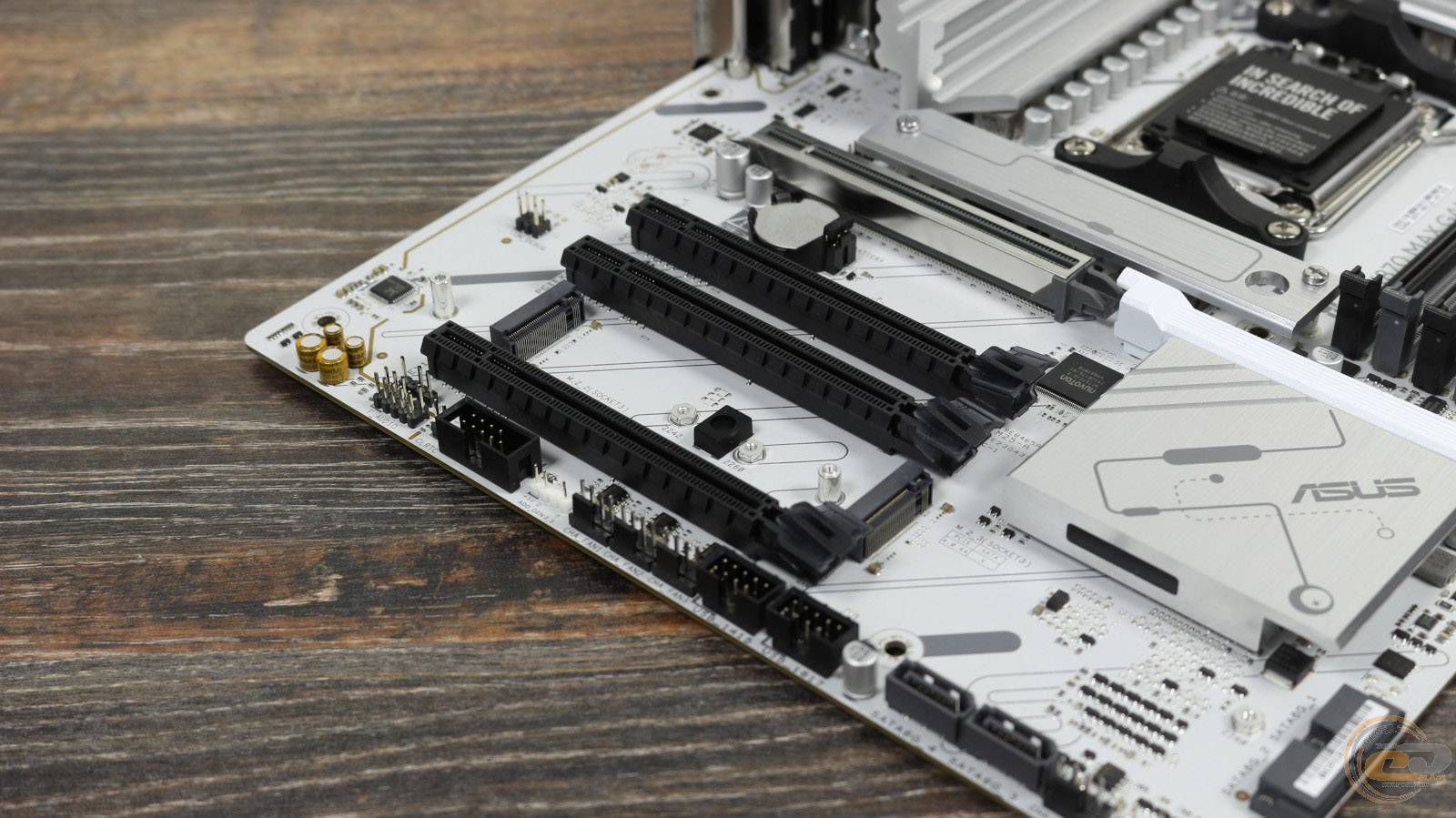

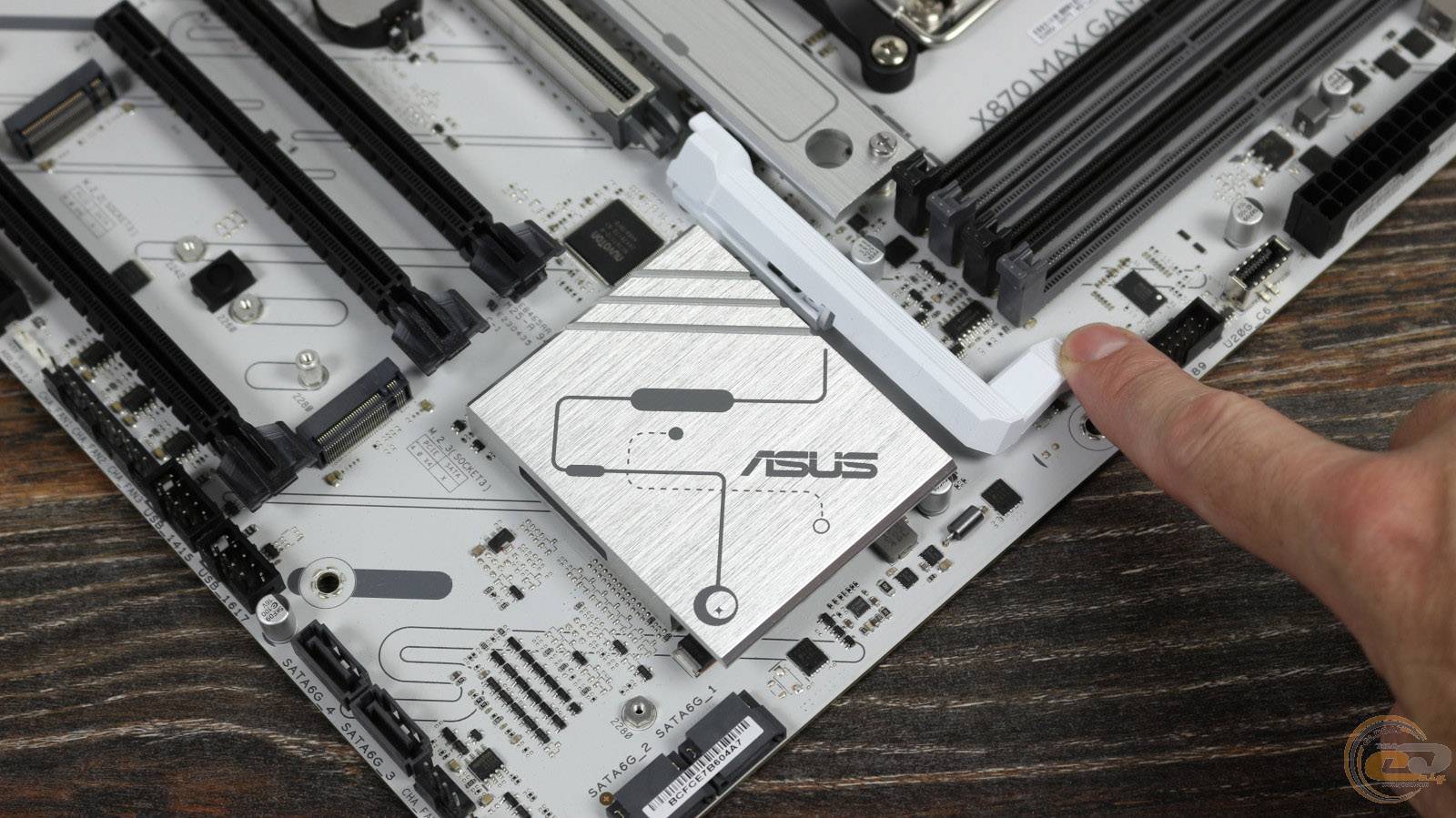

Для облегчения извлечения видеокарты имеется длинная ножка фиксатора Q-Release. Другие слоты без проблем получится использовать для подключения дополнительных карт расширения. Но обратите внимание, что при использовании нижнего PCI Express 3.0 x16 (x1) будут отключены порты SATA6G_3 и SATA6G_4.

Батарейка CMOS находится под слотом PCI Express 5.0x16. Поэтому, после установки обычной габаритной видеокарты доступа к ней не будет.

Материнская плата ASUS X870 MAX GAMING WIFI7 W оснащена тремя слотами для M.2-накопителей.

Верхний поддерживает PCIe 5.0 x4, а другие работают в режиме PCIe 4.0 x4.

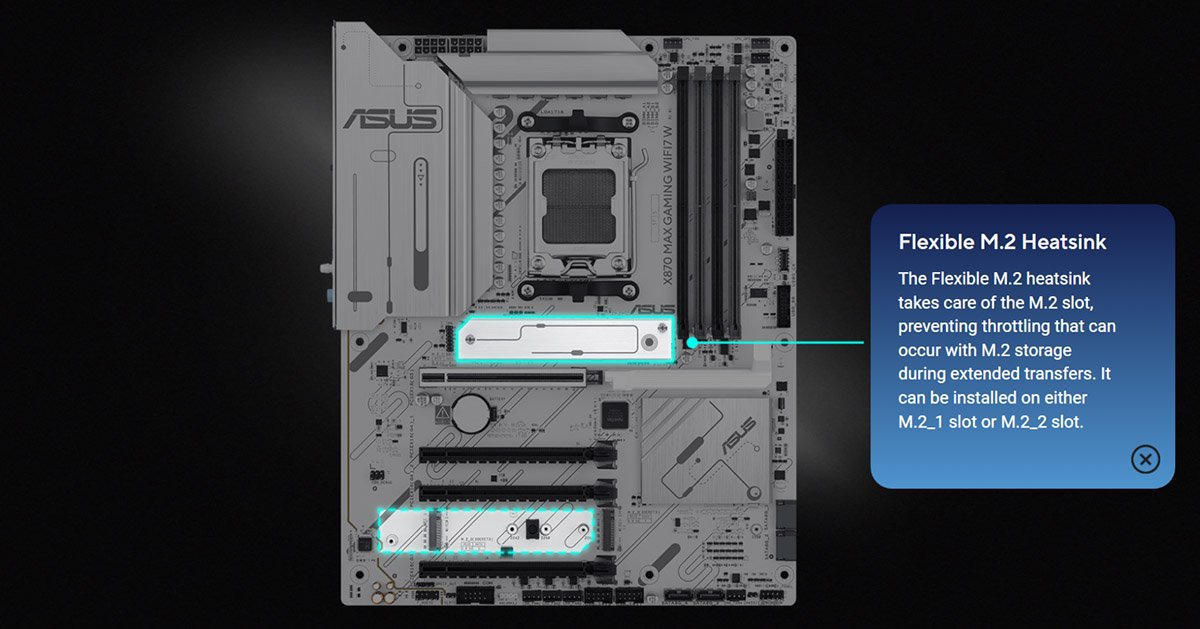

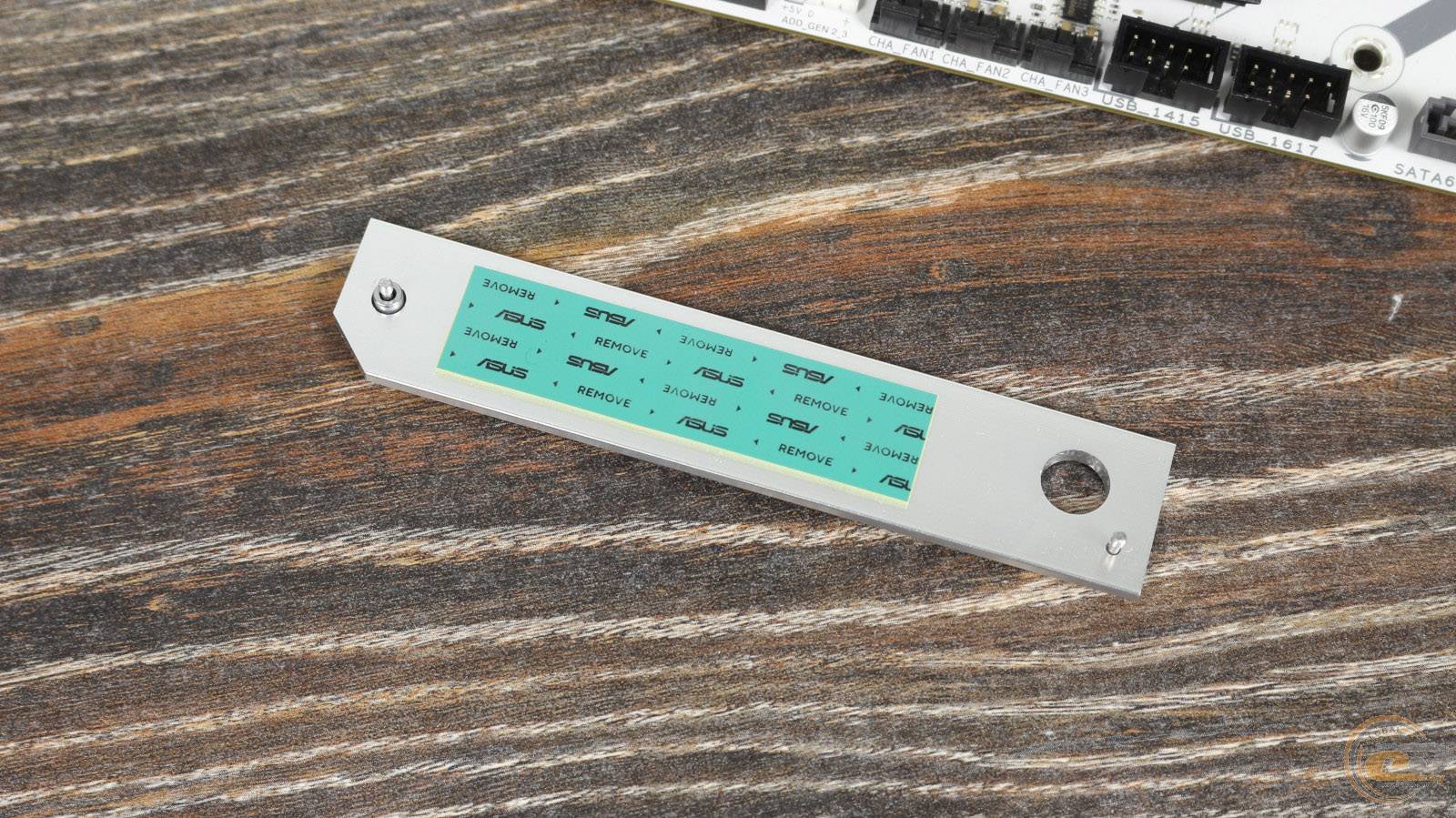

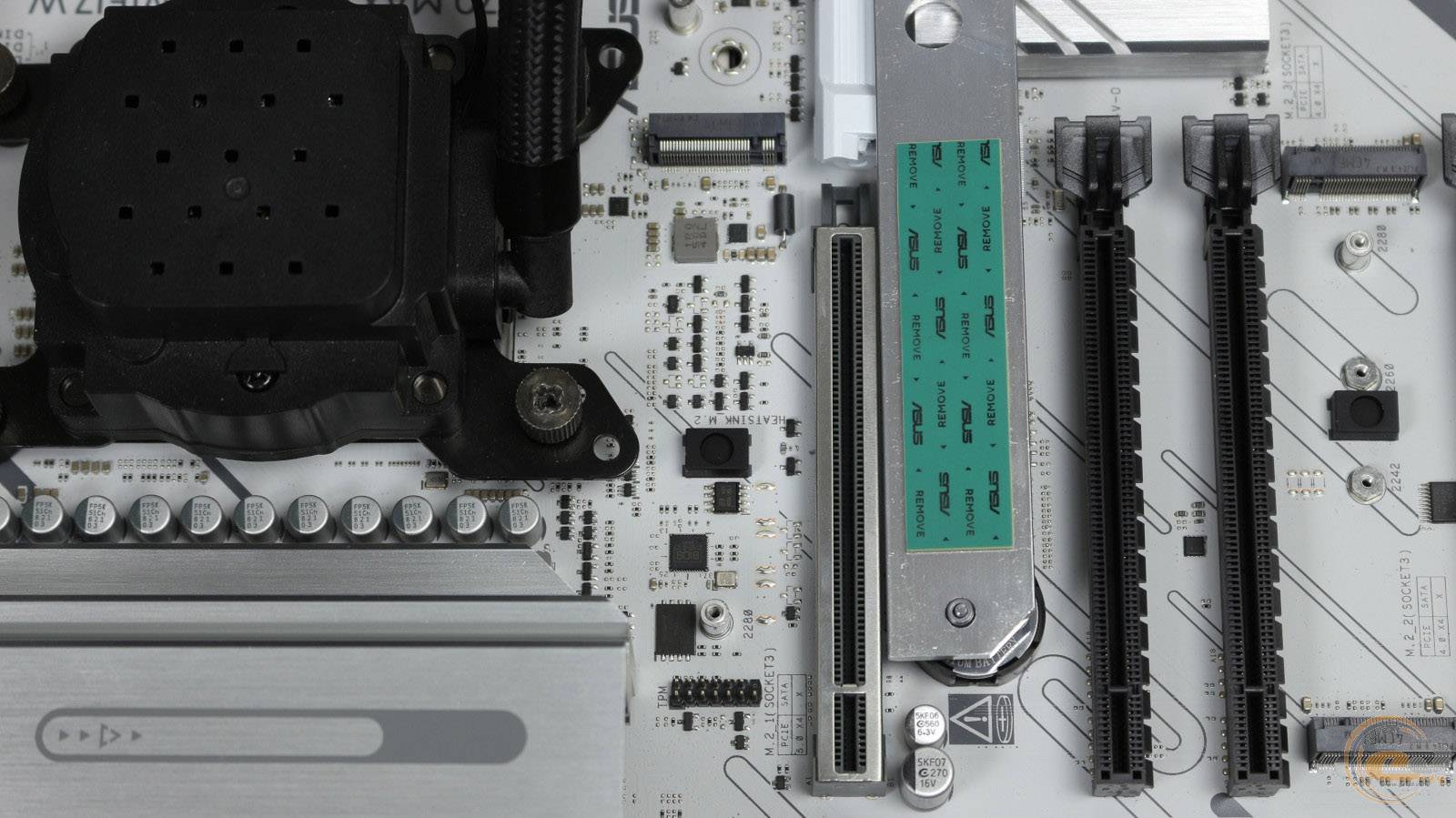

Для охлаждения высокоскоростных накопителей есть только один радиатор с термопрокладкой, который фиксируется с помощью винтов.

Полезной выглядит его дополнительная возможность размещения на слоте M.2_2 вместо использования на M.2_1.

Дисковую подсистему можно дополнить с помощью четырех разъемов SATA 6 Гбит/с, о которых шла речь несколько выше.

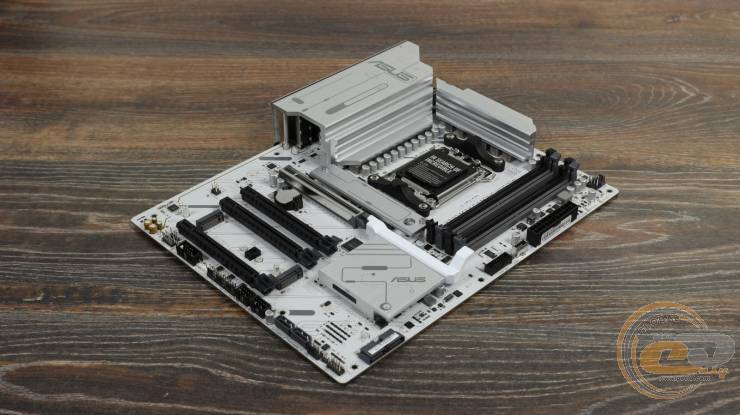

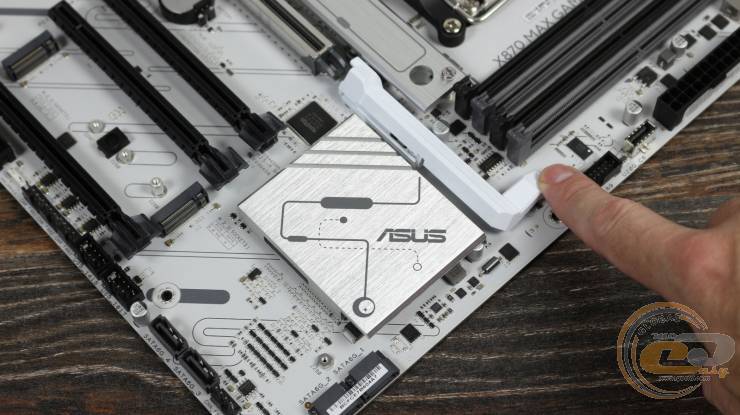

Система охлаждения ASUS X870 MAX GAMING WIFI7 W состоит из следующих элементов: толстого радиатора на чипсете, радиатора для M.2-накопителя и трех алюминиевых радиаторов на элементах подсистемы питания.

При тестировании 170-ваттного 24-поточного AMD Ryzen 9 7900X с активированным температурным лимитом в 90°С, при температуре окружающей среды равной 29°С, мы увидели следующие значения температур:

• радиатор охлаждения чипсета - 56°C;
• верхний радиатор охлаждения элементов подсистемы питания – 60°C;
• боковой радиатор охлаждения элементов подсистемы питания – 60°C;
• дроссели сверху – 67°C;
• дроссели сбоку – 68°C.

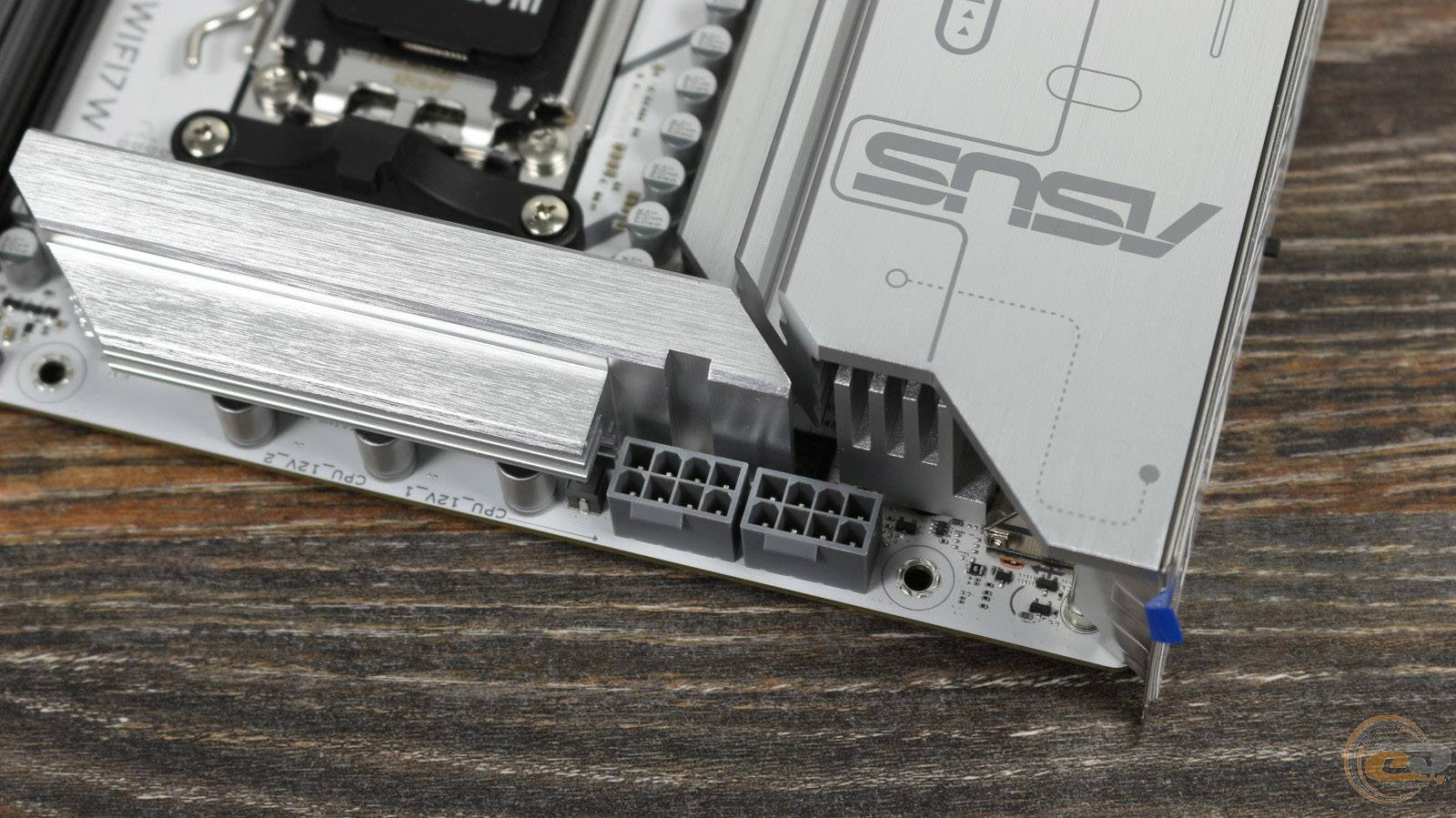

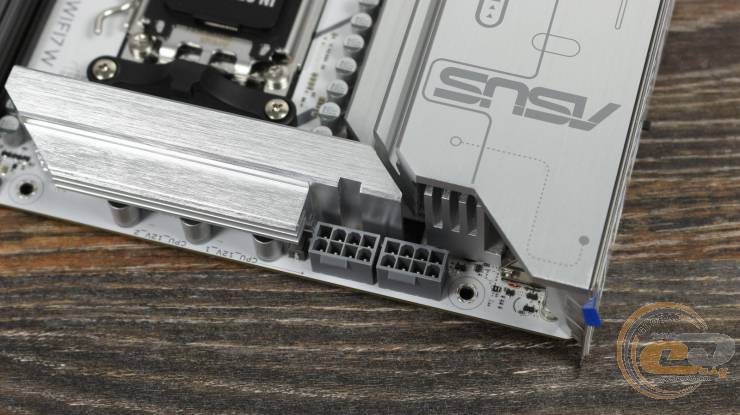

Питание процессора реализовано на базе двух 8-контактных разъемов ATX12V, что позволит пользователю задействовать любые топовые решения из линеек AMD Ryzen 7000, AMD Ryzen 8000 и AMD Ryzen 9000 без ограничений в энергопотреблении.

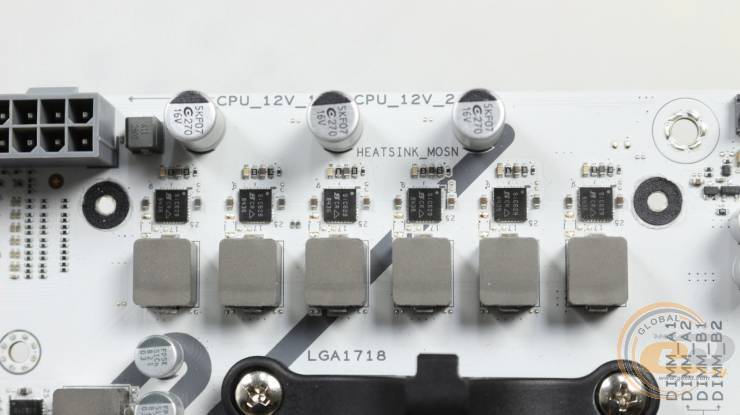

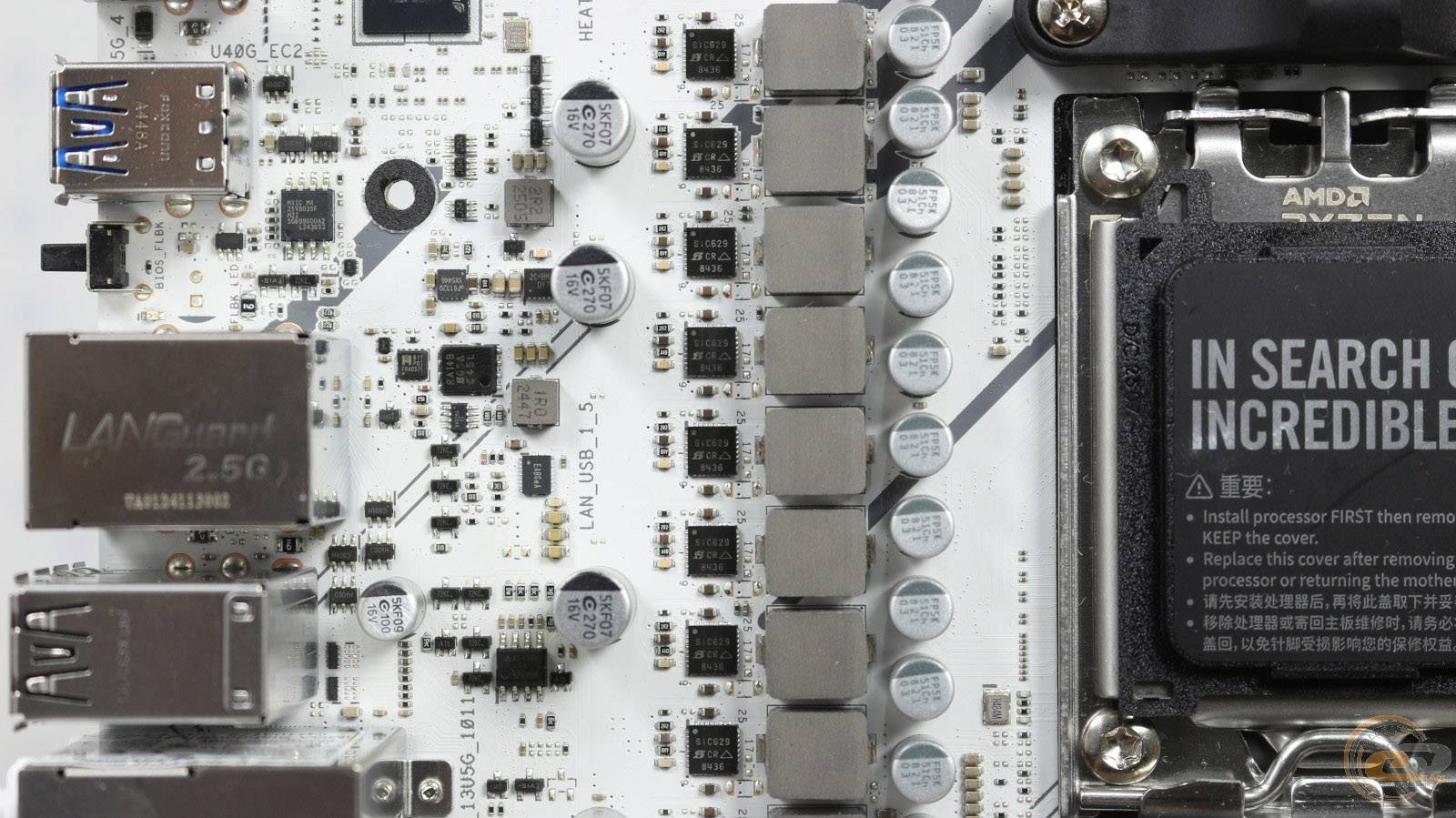

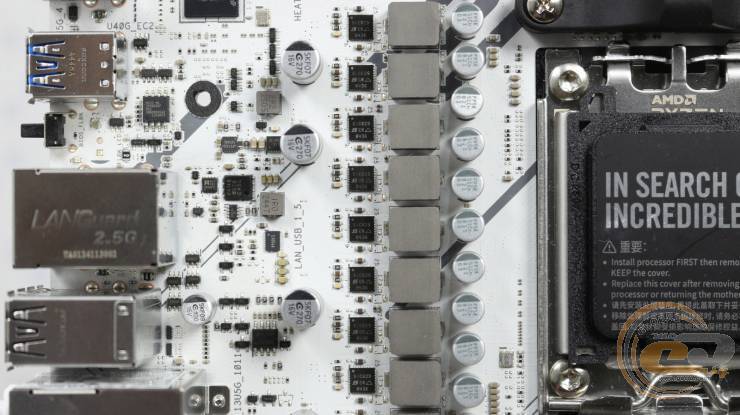

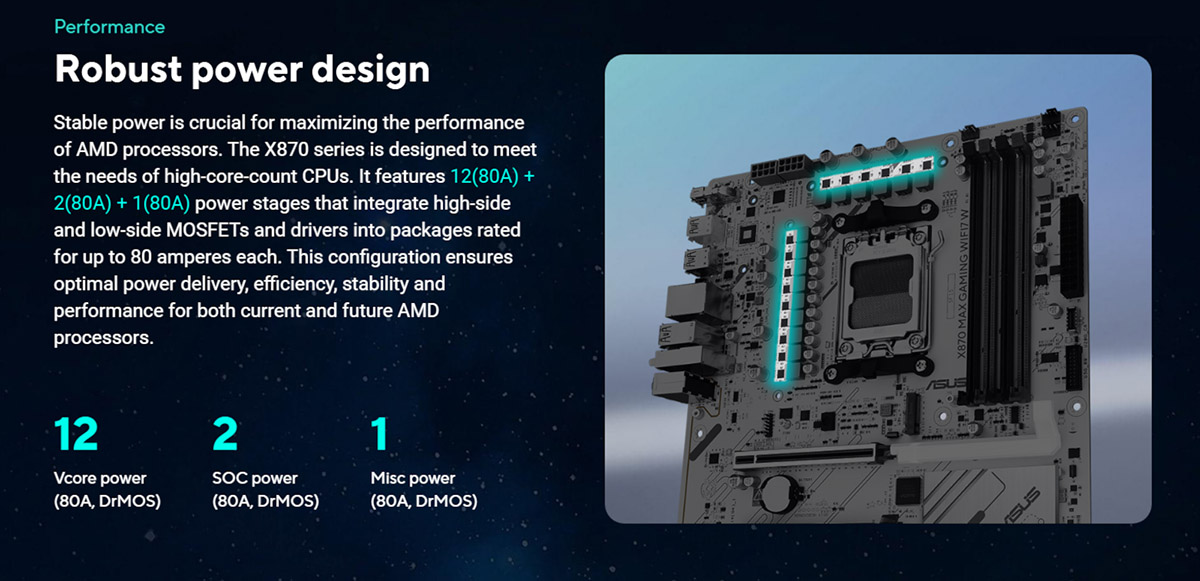

ASUS X870 MAX GAMING WIFI7 W получила 12(80 А) + 2(80 А) + 1(80 А)-фазную схему питания.

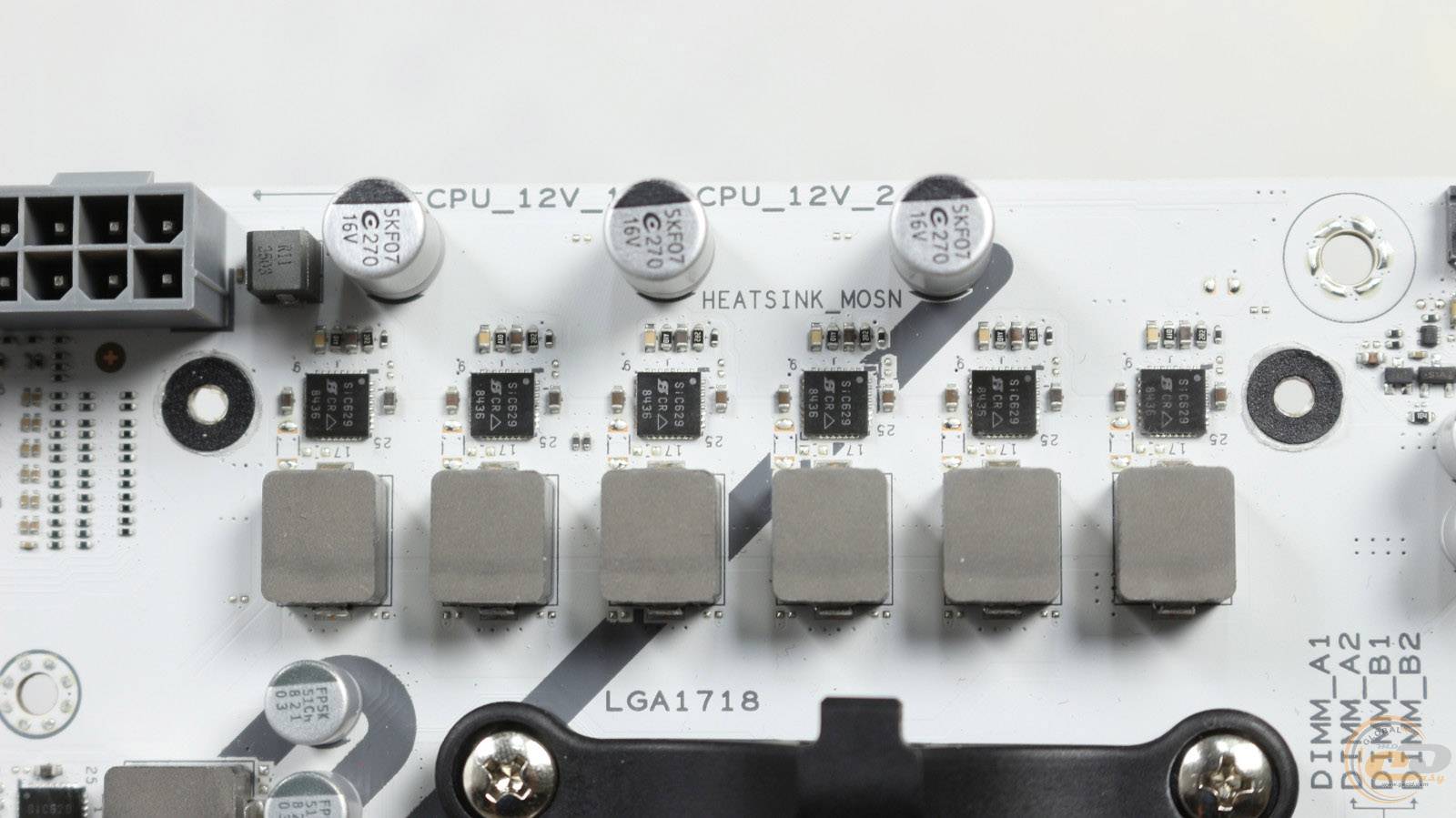

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей, а также пятнадцати микросхем Vishay SiC629 (80 А).

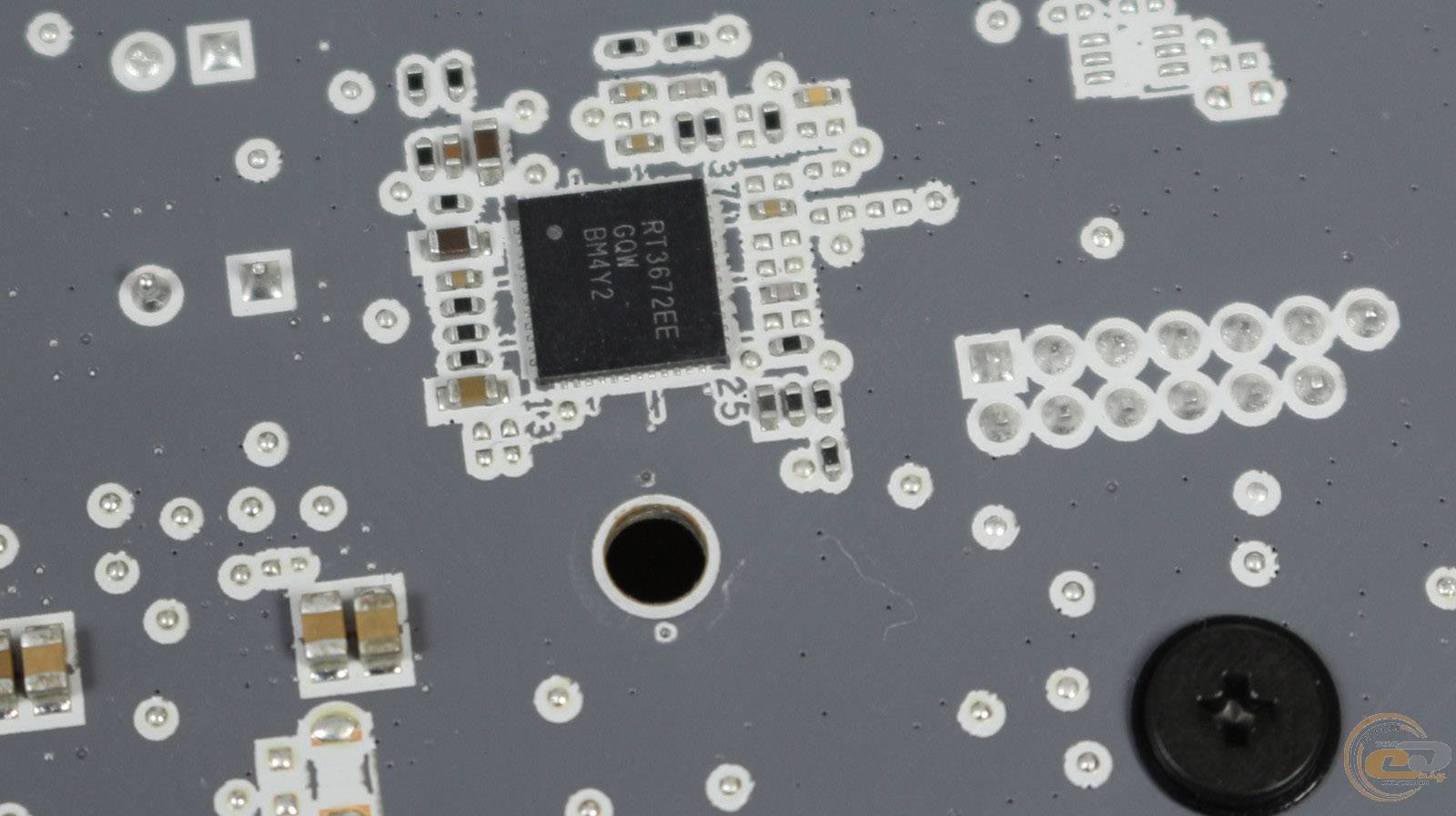

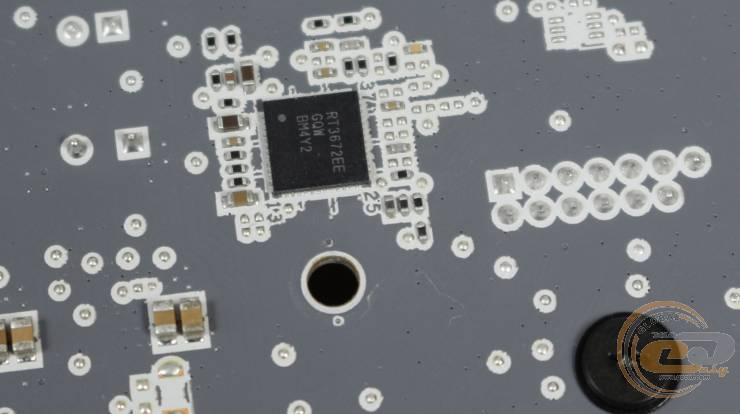

За регулировку напряжения на встроенном в процессор контроллере памяти и подсистеме ввода/вывода чипа отвечает ШИМ-контроллер Richtek Technology RT3672EE.

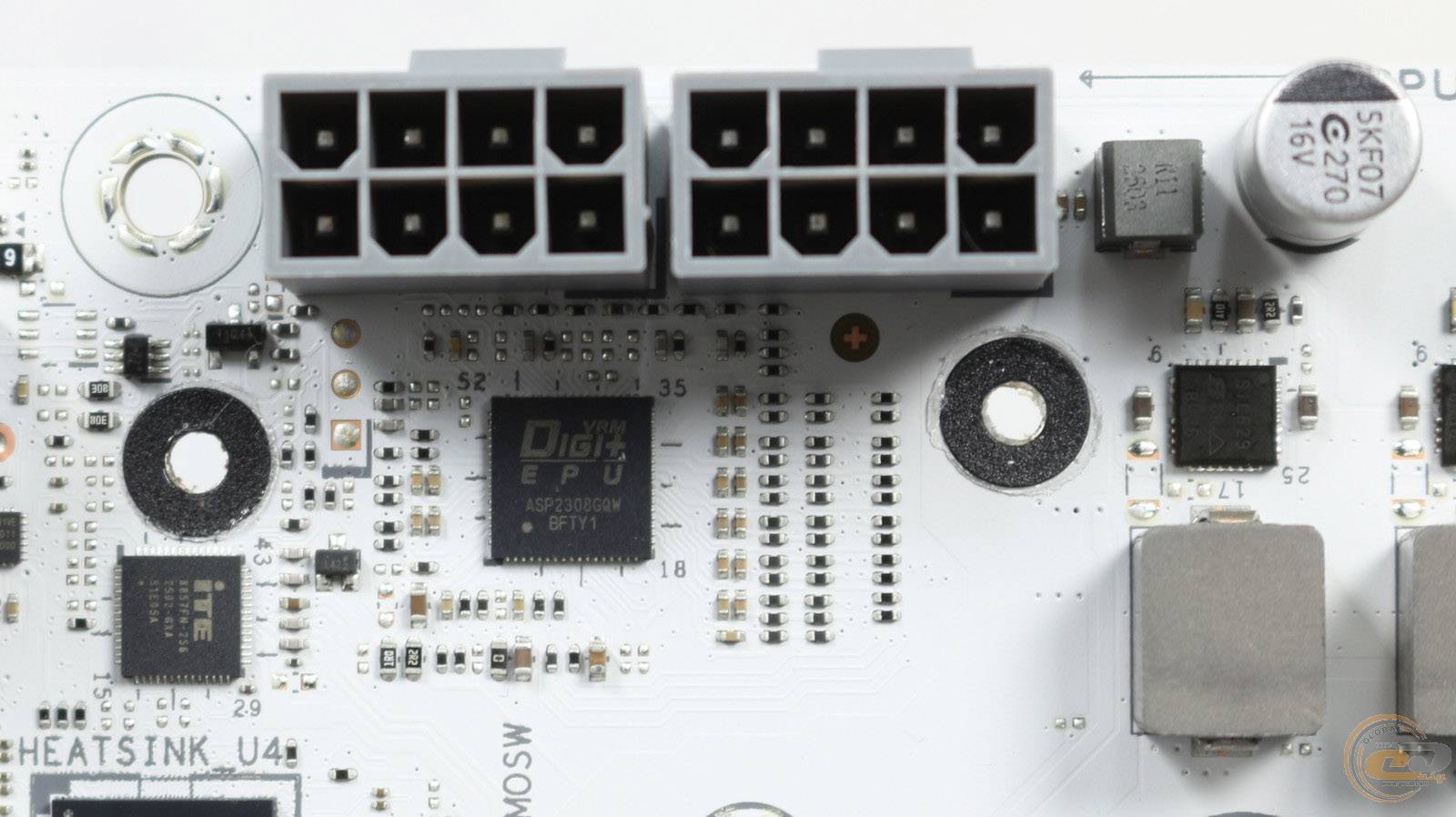

Подсистема питания процессорных ядер управляется ШИМ-контроллером Digi+ ASP2308GQW.

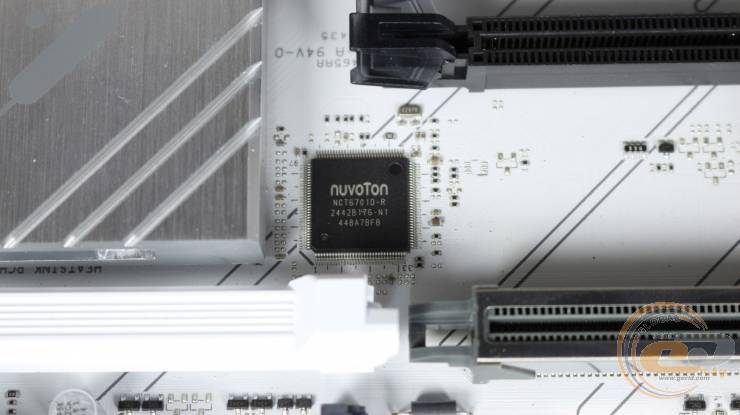

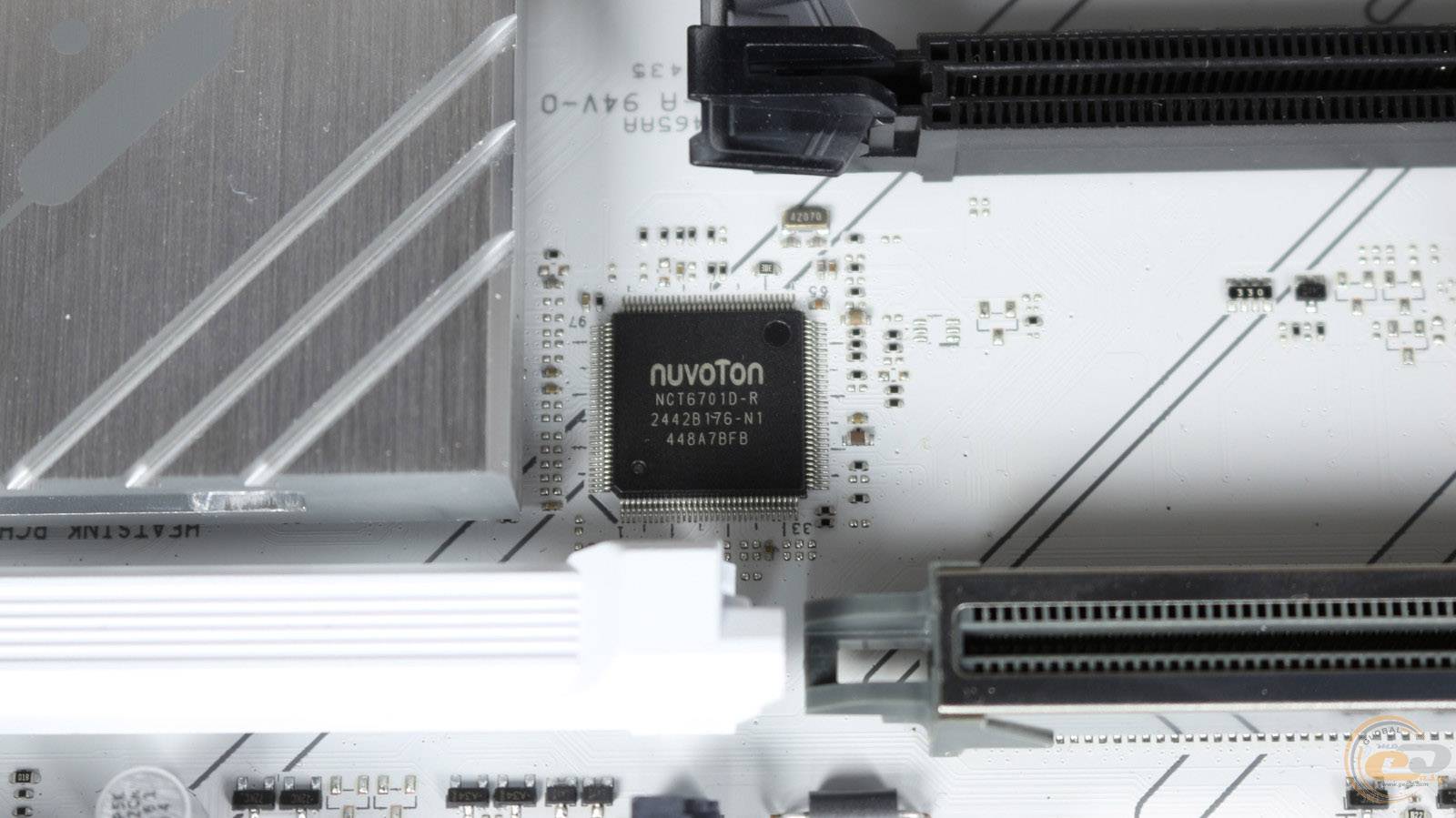

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D-R.

Поддержку сетевых соединений обеспечивает LAN-контроллер Realtek RTL8125D, способный передавать информацию со скоростью до 2,5 Гбит/с.

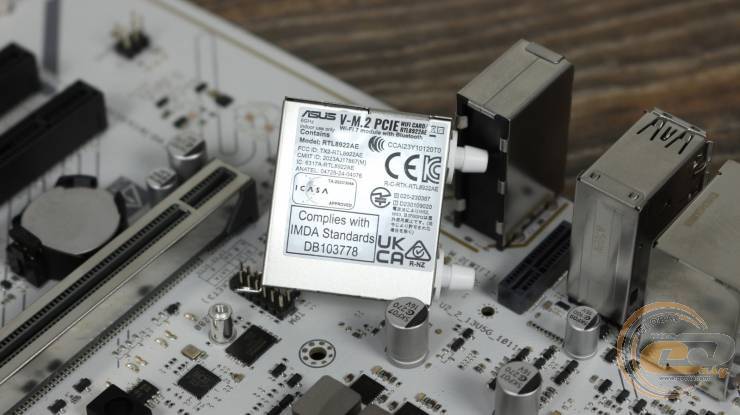

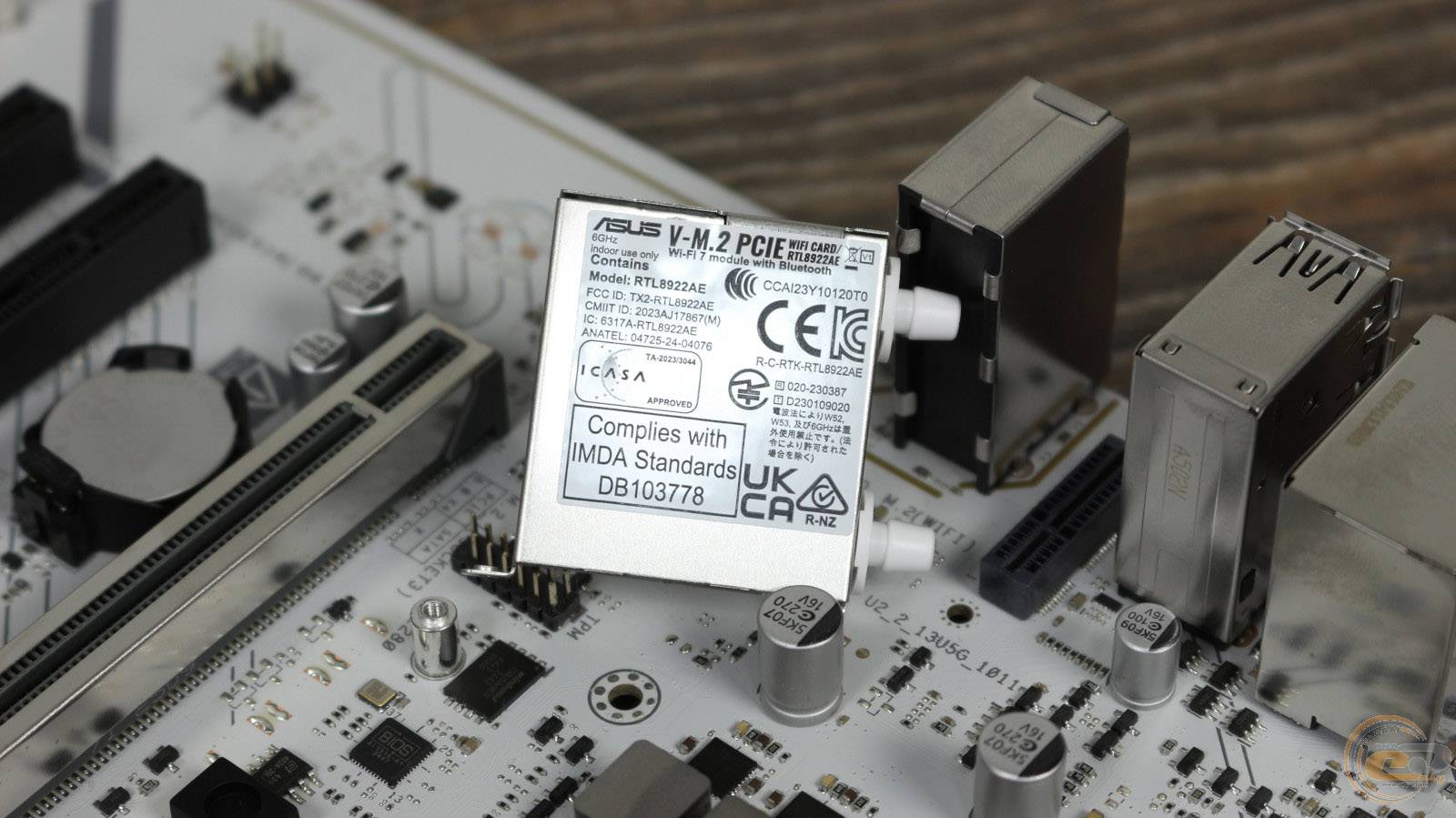

За работу Wi-Fi стандарта 7 и Bluetooth 5.4 отвечает Realtek 8922AE WiFi 7 (модель: RTL8922AE). Он поддерживает три частотных диапазона – 2.4, 5 и 6 ГГц, но ограничен возможностью использования канала шириной до 160 МГц вместо характерных именно для Wi-Fi 7 320 МГц. Его максимальная пропускная способность при этом может достигать 2,9 Гбит/с.

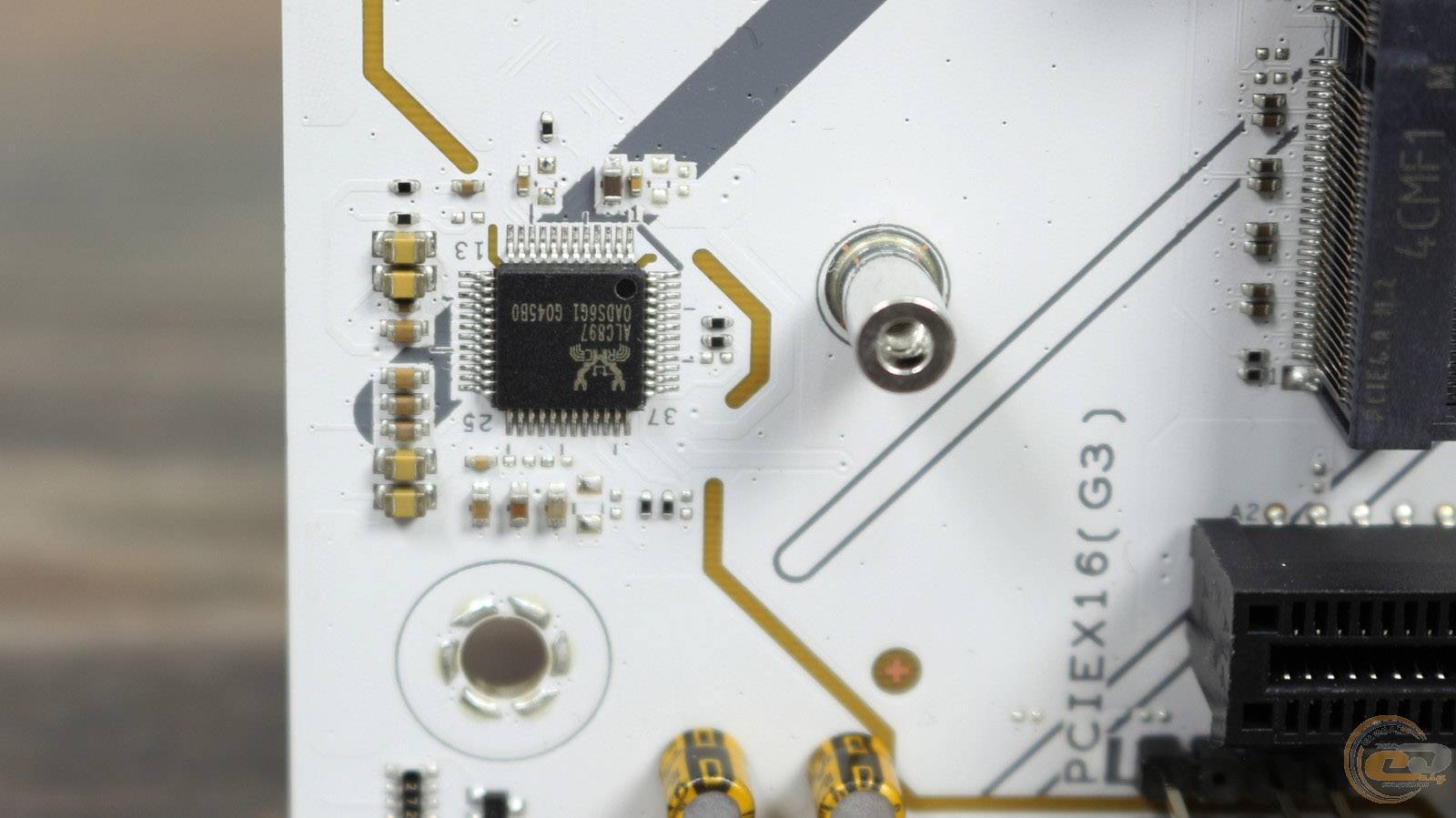

Зона аудио отделена от основной части текстолита и представлена 7,1-канальным HDA-кодеком Realtek ALC897 и высококачественными аудиоконденсаторами. Также во избежание помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека.

Интерфейсная панель ASUS X870 MAX GAMING WIFI7 W предлагает пользователю следующие порты:

• 1 x HDMI 2.1;
• 2 x USB4 (Type-C);
• 1 x USB 3.2 Gen 2 (Type-A);
• 3 x USB 3.2 Gen 1 (Type-A);
• 1 x кнопка обновления BIOS (BIOS FlashBack);
• 4 x USB 2.0;
• 1 x RJ45;
• 2 x коннекторы антенн Wi-Fi;
• 3 x аудиопорты.

Разумно реализовать активное охлаждение комплектующих помогут имеющиеся на плате семь 4-контактных разъемов с поддержкой ШИМ-регулирования скорости (обозначены цифрой 4 на схеме). Два из них служат для системы охлаждения CPU, один предназначен для подключения помпы СЖО, а четыре других – для корпусных вентиляторов.

UEFI BIOS

ASUS X870 MAX GAMING WIFI7 W использует загрузчик на основе графического интерфейса UEFI. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, или привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Функциональные возможности BIOS позволяют не только оптимально настроить систему, но и реализовать разгон ключевых узлов. Для мониторинга можно использовать правую боковую панель, отображаемую во всех разделах, или специальную вкладку «Monitor».

В правом нижнем углу присутствует пункт Q-Dashboard, предоставляющий пользователю схематический обзор всех подключенных к материнской плате устройств.

Частоты процессора и памяти, возможности разгона

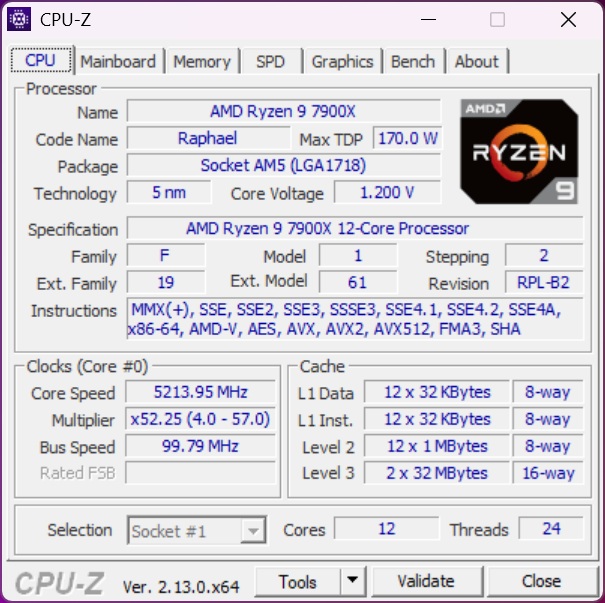

При стресс-тесте в CPU-Z без разгона частота ядер стабильно держалась на уровне 5,2 ГГц при напряжении 1,2 В.

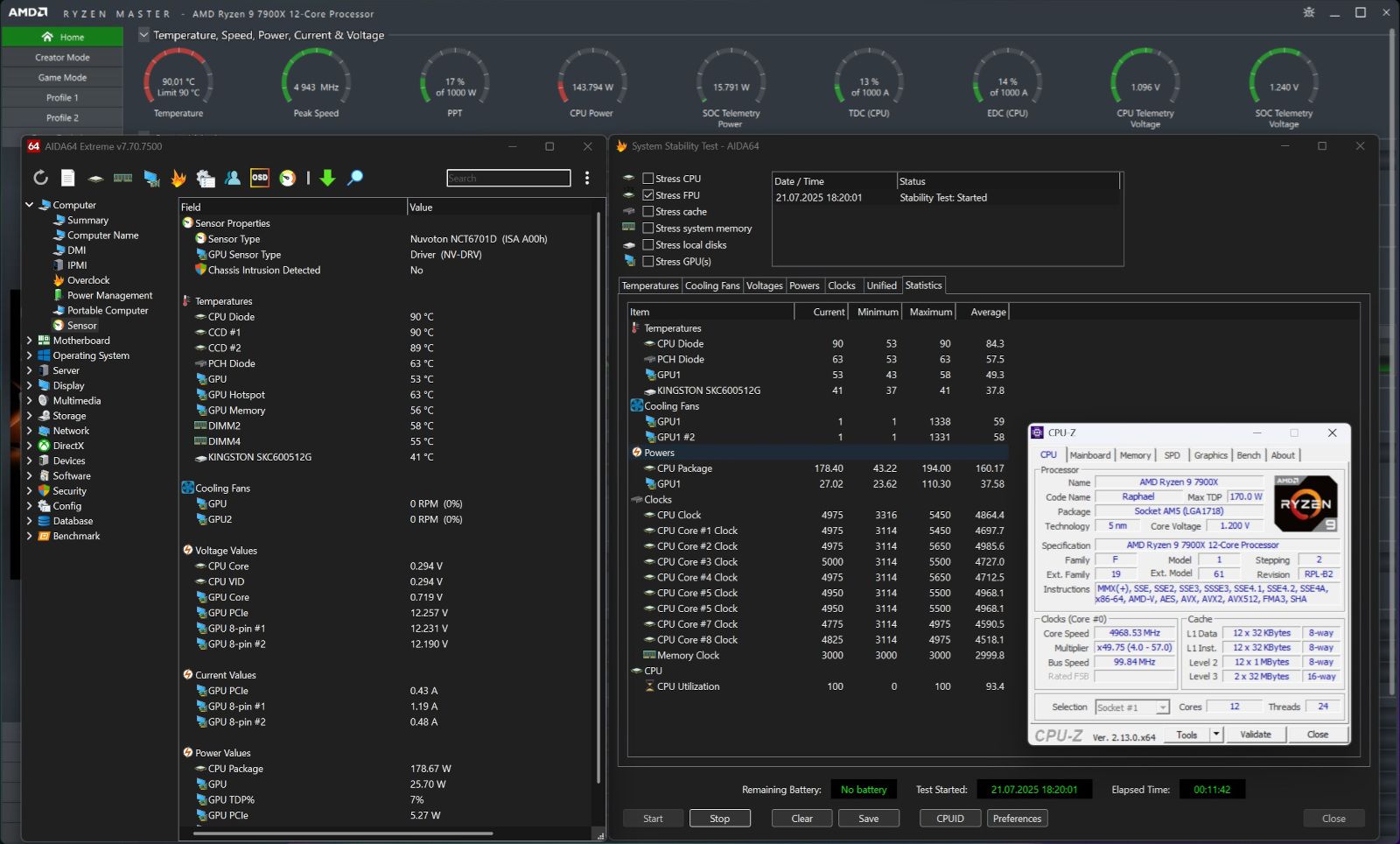

Более требовательный Stress FPU в программном обеспечении AIDA64 снизил частоту процессора до 4,9 ГГц при напряжении в 1,256 В. При этом процессор работал в штатном режиме и максимально потреблял 197 Вт.

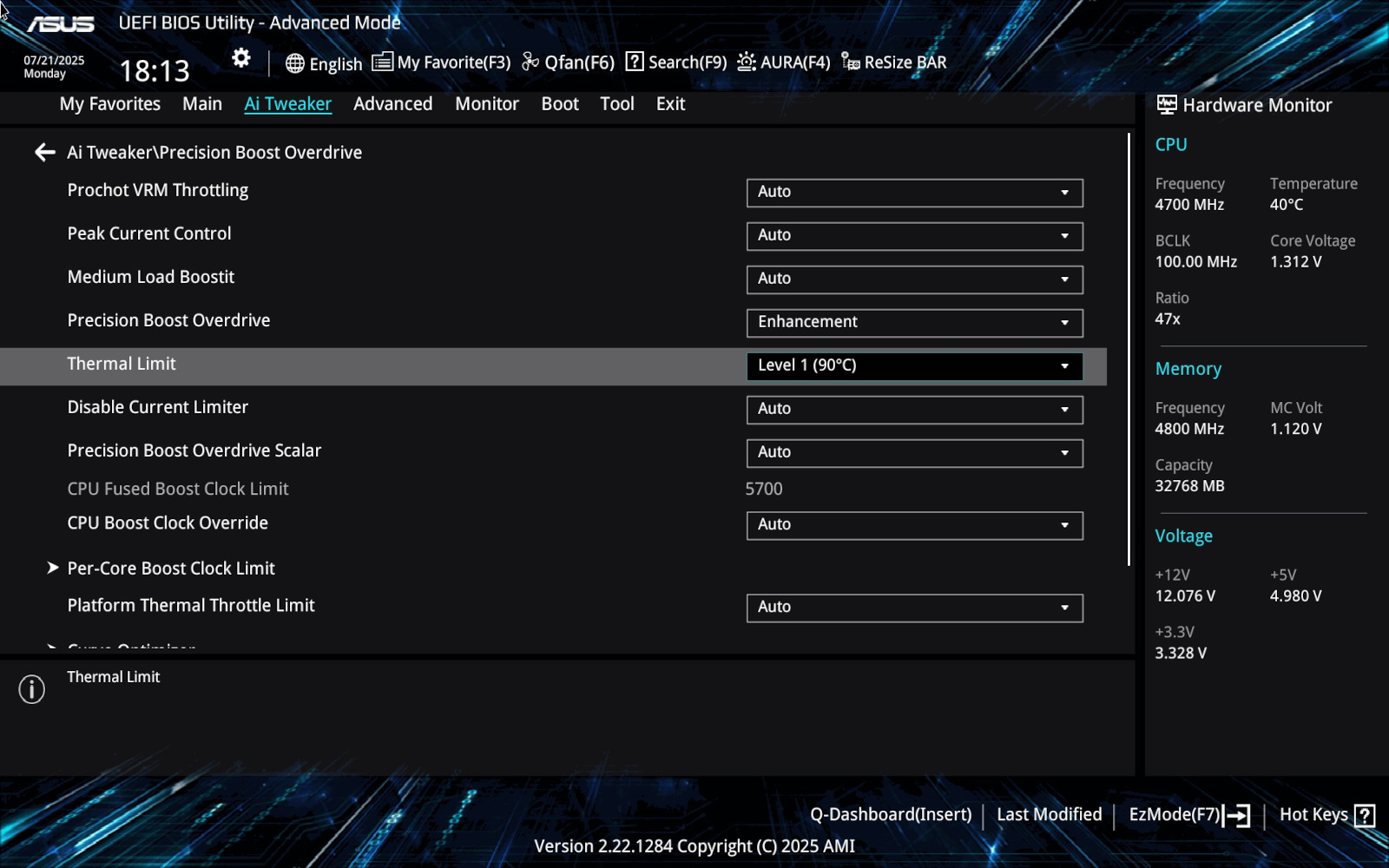

Вся оптимизация для ленивых на этот раз заключалась в том, что в BIOS материнской платы в разделе Ai Tweaker для пункта Thermal Limit нами был выбран вариант Level 1 (90°C).

AMD Ryzen 9 7900X с температурным лимитом в 90°С

AMD Ryzen 9 7900X с настройками по умолчанию

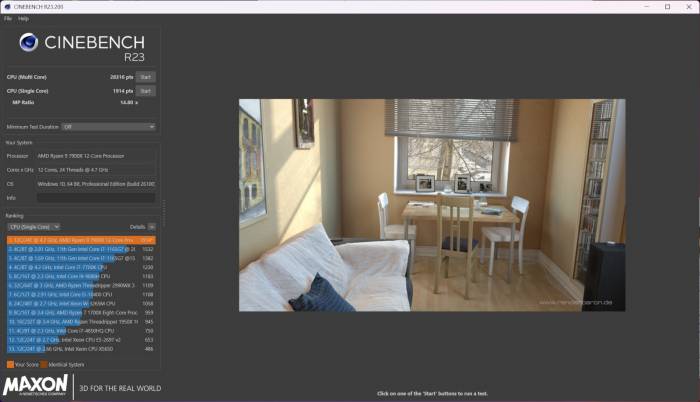

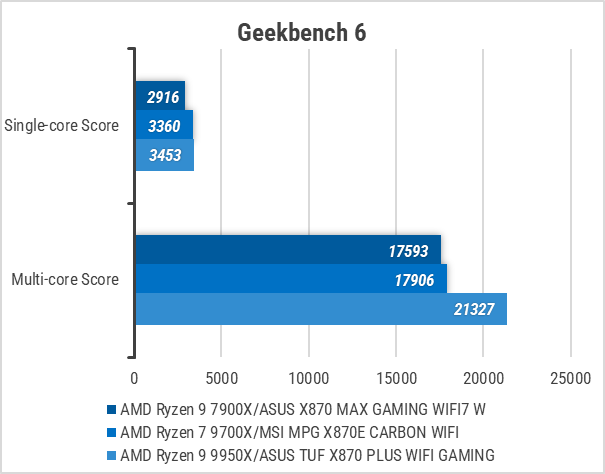

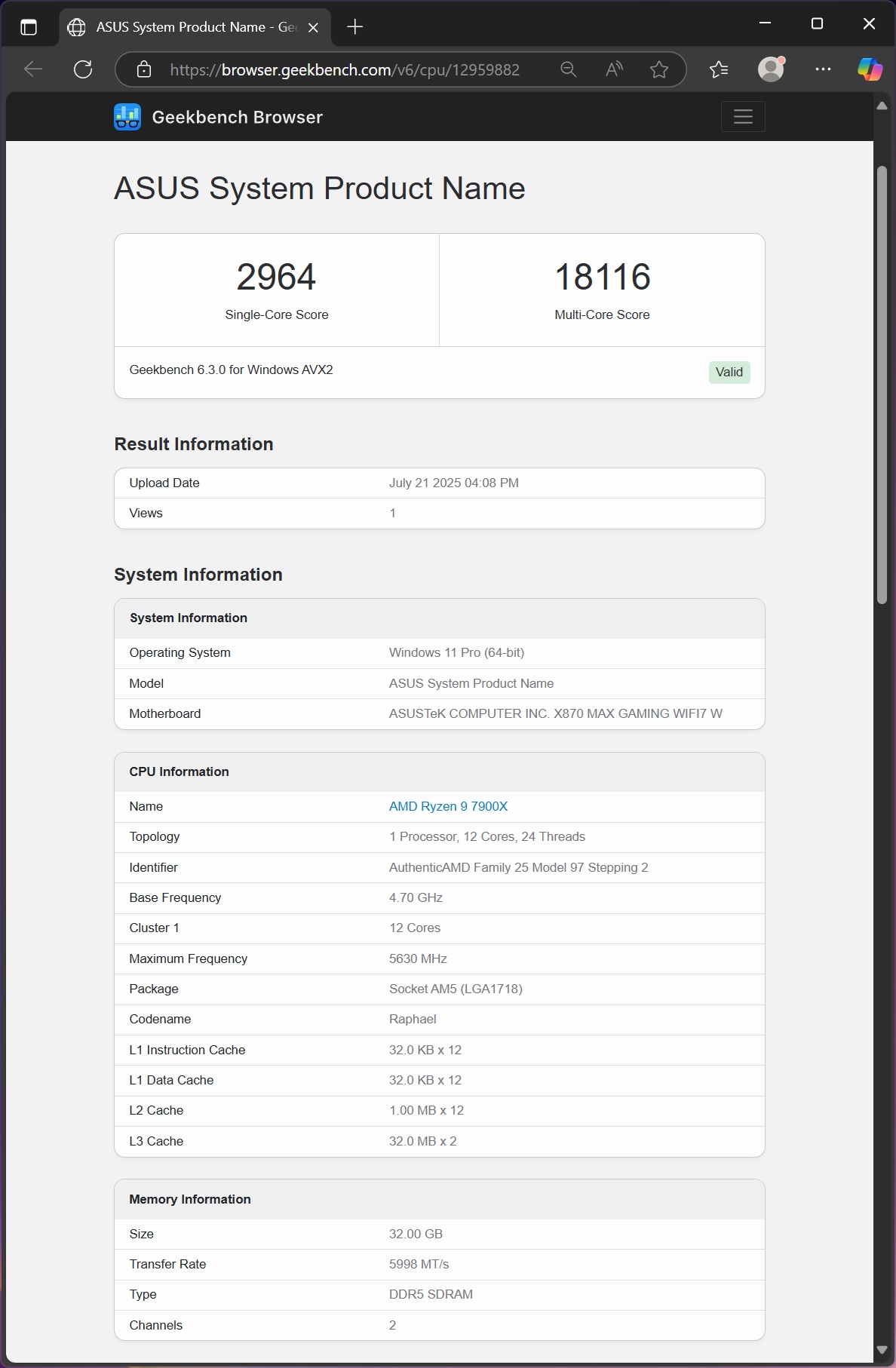

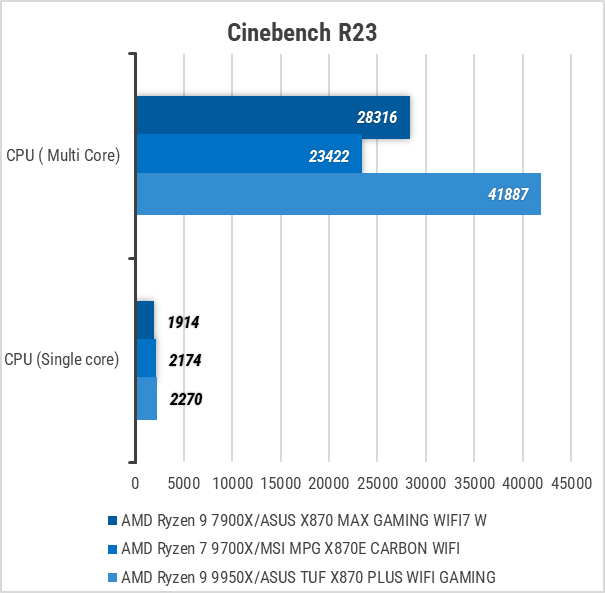

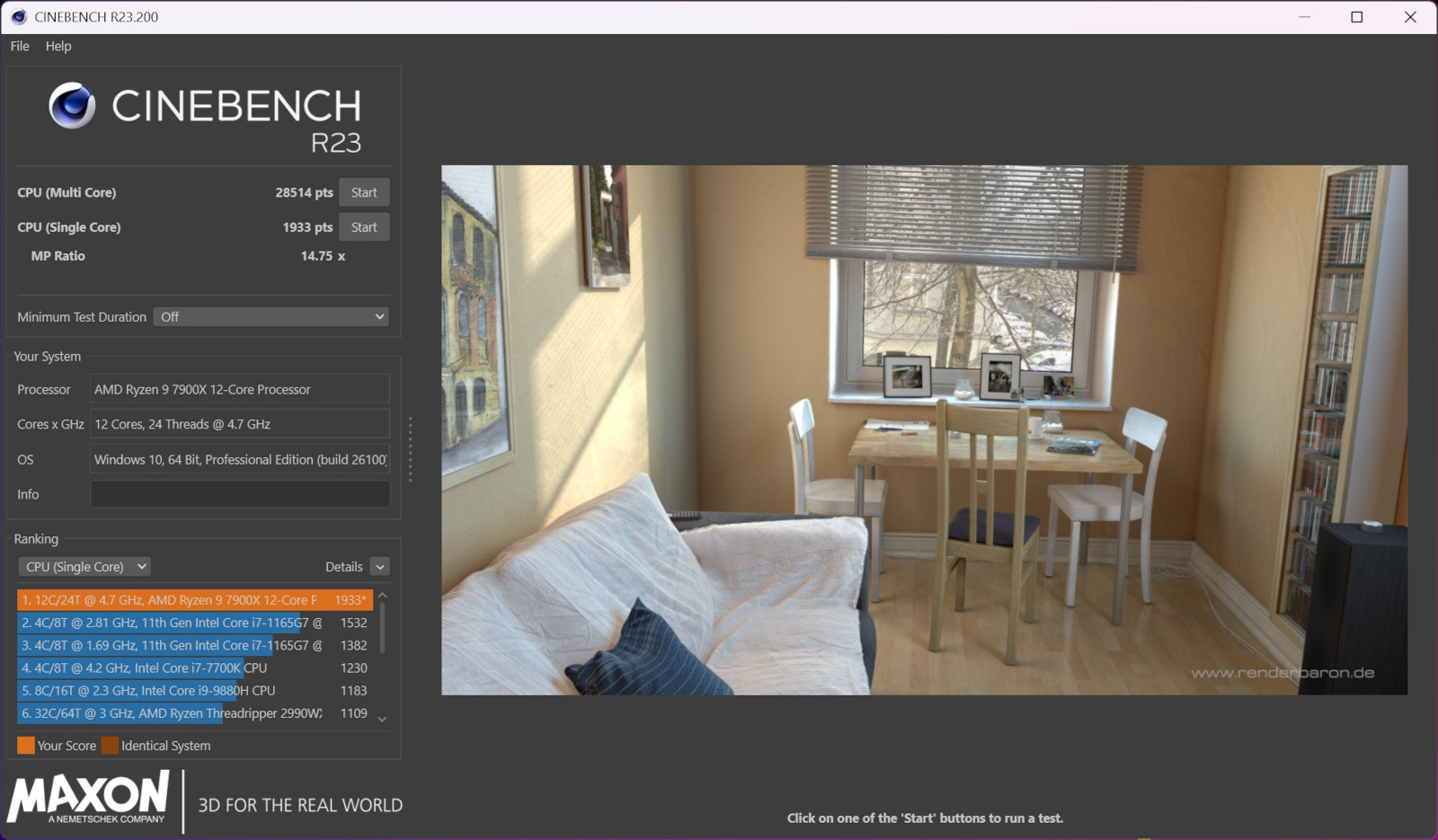

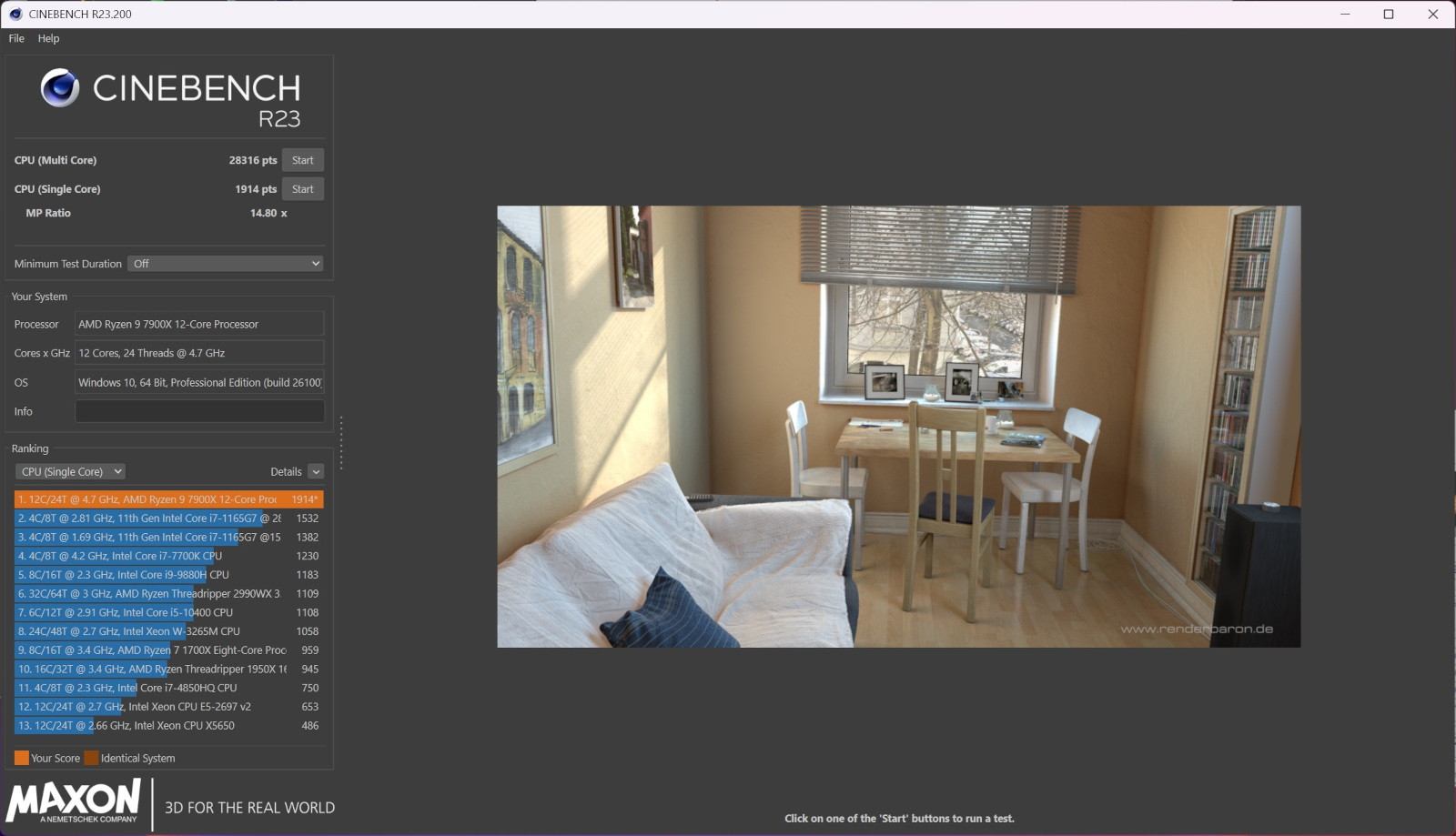

Это позволило при более низких температурах (теперь с максимальным значением в 90°C) получить Cinebench R23 и Geekbench 6 прирост от 1% до 3%.

Такая система спокойно проходит Stress FPU в AIDA64, при этом даже демонстрируя несколько более высокие рабочие частоты процессора в CPU-Z под нагрузкой.

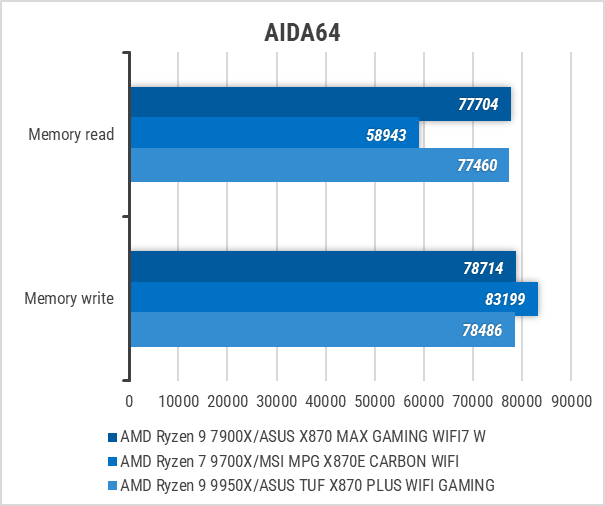

KF560C40BBAK2-32 в режиме EXPO-профиля DDR5-6000 МТ/с

Комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) при тестировании без изменения напряжения и таймингов удалось запустить на частоте 6200 МТ/с.

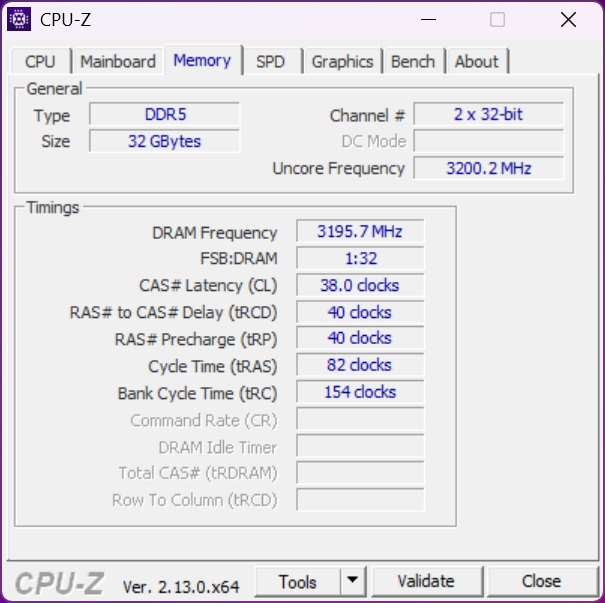

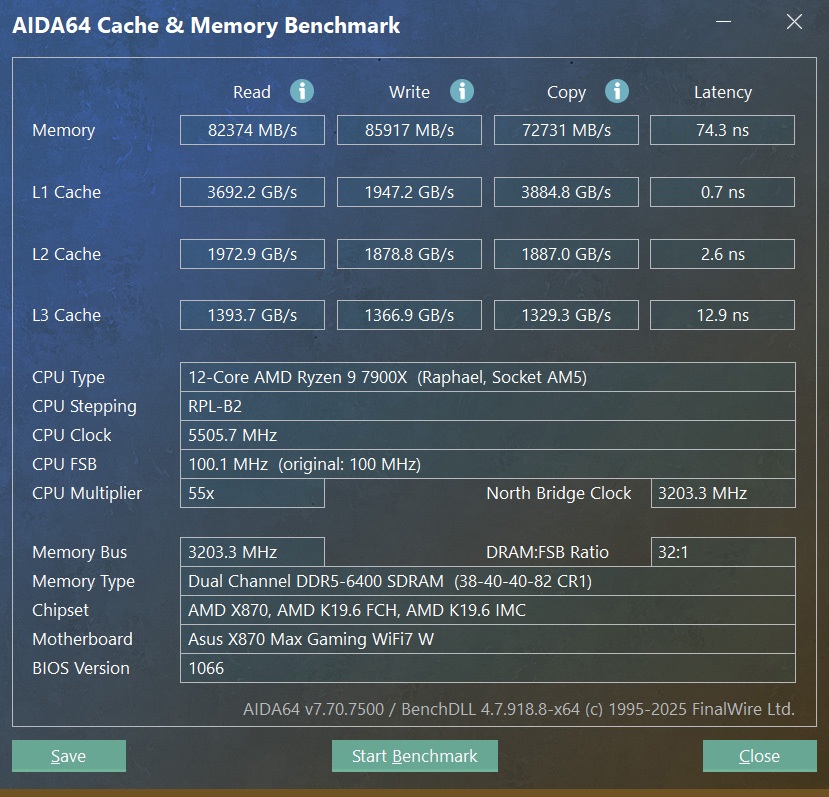

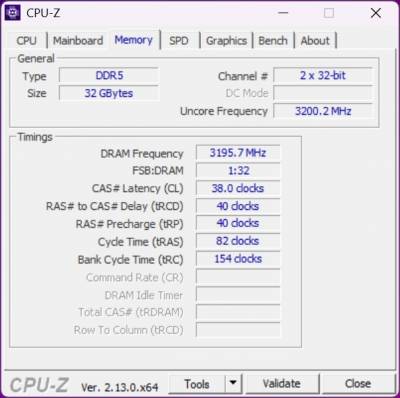

При увеличении значений таймингов до 38-40-40-82 и напряжения до 1,38 В упомянутые выше модули памяти заработали уже на 6400 МТ/с. Дальнейшее повышение частоты приводит к работе этой ОЗУ в режиме UCLK=MEMCLK/2, что начинает отрицательно влиять на производительность.

Тестирование

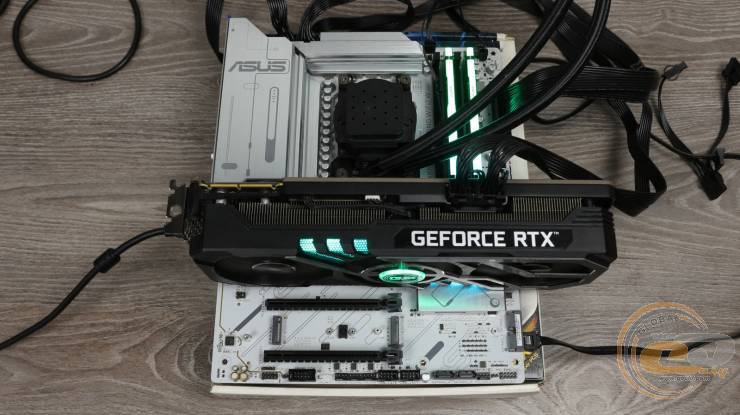

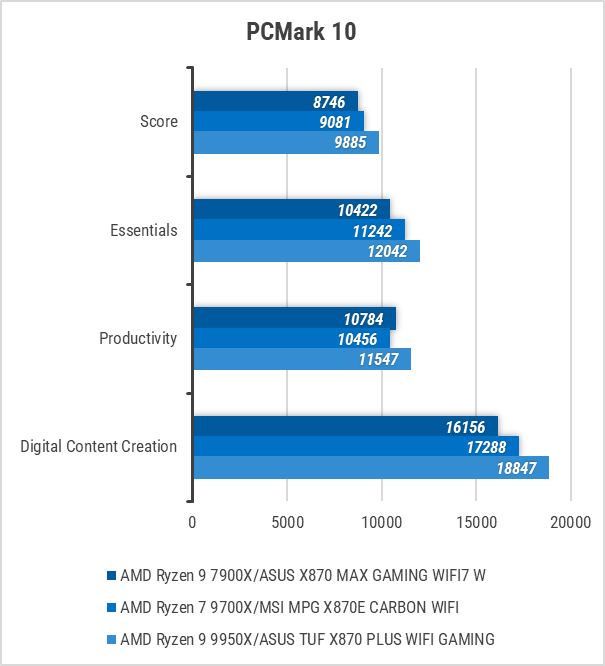

Проверяли возможности материнской платы ASUS X870 MAX GAMING WIFI7 W мы с помощью такого оборудования:

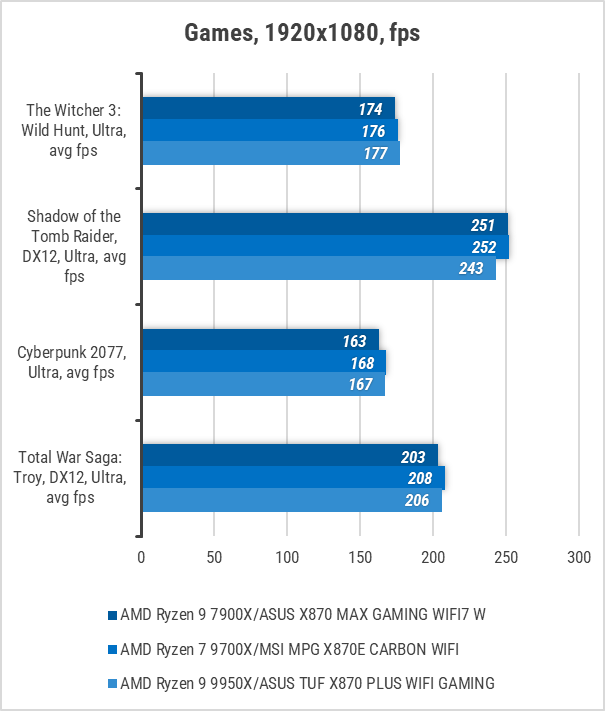

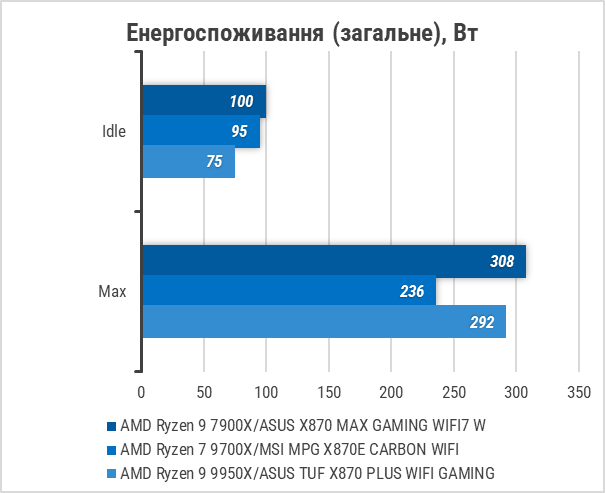

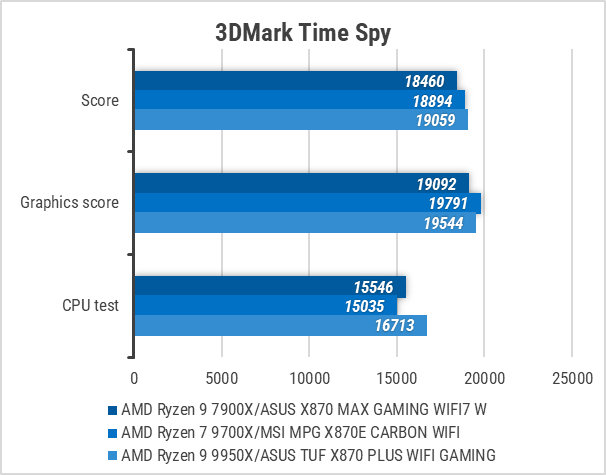

Система с материнской платой ASUS X870 MAX GAMING WIFI7 W без проблем справилась со всеми проведёнными тестами, а 12-ядерный AMD Ryzen 9 7900X все время работал стабильно.

Тестирование звукового тракта на основе кодека Realtek ALC897

Отчет о тестировании в RightMark Audio Analyzer

Режим работы: 16-bit, 48 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Отлично
Уровень шума, дБ(А)	-88.5	Хорошо
Динамический диапазон, дБ(А)	88.2	Хорошо
Гармонические искажения, %	0.0015	Отлично
Интермодуляционное искажение + шум, %	0.011	Очень хорошо
Взаимопроникновение каналов, дБ	-84.7	Очень хорошо
Интермодуляция на 10 кГц, %	0.010	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24 bit, 96 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Отлично
Уровень шума, дБ(А)	-89.6	Хорошо
Динамический диапазон, дБ(А)	89.4	Хорошо
Гармонические искажения, %	0.0017	Отлично
Интермодуляционное искажение + шум, %	0.0097	Очень хорошо
Взаимопроникновение каналов, дБ	-85.6	Отлично
Интермодуляция на 10 кГц, %	0.0088	Очень хорошо
Общая оценка		Очень хорошо

Звуковая подсистема на основе кодека Realtek ALC897 демонстрирует нормальное качество звука, чего будет вполне достаточно нетребовательным пользователям.

Выводы

Никакой революции в сегменте, приближенном к бюджетному, ASUS X870 MAX GAMING WIFI7 W, конечно, не совершила. Но при этом материнская плата предлагает вам поддержку PCI Express 5.0 как для видеокарты, так и для накопителя, три высокоскоростных разъема M.2, четыре порта SATA, а еще USB4 в количестве двух штук. В соответствии с современными веяниями присутствуют Wi-Fi 7 (хотя и с ограничением канала до 160 МГц) и Bluetooth 5.4. В добавок слот для видеокарты производитель оснастил длинной ножкой фиксатора Q-Release, чтобы пользователь не мучался с извлечением графического ускорителя.

Если говорить за элементную базу в сочетании с 12+2+1-фазной схемой питания – все довольно хорошо. Показатели и работа 170-ваттного 12-ядерного AMD Ryzen 9 7900X были стабильными. При этом полученные на радиаторах и дросселях температурные значения при нагрузке критическими назвать точно не получится.

Определенная экономия здесь наблюдается в механизме креплении радиатора, да и самих M.2-накопителей. Ведь вместо привычных фиксаторов Q-Latch пользователю нужно будет прикручивать все это винтами.

Также обратим внимание, что на этой плате отсутствуют диагностические индикаторы. Это несколько усложнит процесс поиска виновника при возникновении каких-либо неполадок с компонентами.

Звуковой тракт на этой модели представлен 7,1-канальным HDA-кодеком Realtek ALC897, являющимся неизменным спутником для продуктов среднего класса. Сказать о нем что-то особенное не получится, но большинство потребностей обычного пользователя он закрывает.

В итоге, ASUS X870 MAX GAMING WIFI7 W неплохо смотрится в качестве основы для сборки условно бюджетной системы из белых комплектующих.

Достоинства:

• хорошо впишется в белые сборки;
• 12(80 А) + 2(80 А) + 1(80 А)-фазная схема питания;
• толстые радиаторы на элементах системы питания и чипсете;
• поддержка PCI Express 5.0 для видеокарты;
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• 2,5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах)/Bluetooth 5.4;
• три слота M.2, один из которых работает в режиме PCIe 5.0 x4;
• два порта USB4 на интерфейсной панели;
• радиатор можно разместить на M.2_2 слоте вместо M.2_1;
• усиленный слот для видеокарты с длинной ножкой фиксатора Q-Release;
• семь коннекторов для подключения вентиляторов и СЖО;
• три разъема Addressable Gen 2 для реализации собственной иллюминации;
• существует черная версия этой платы;
• сбалансированный набор портов на интерфейсной панели на основе позиционирования продукта.

Особенности:

• только один радиатор для охлаждения высокоскоростных накопителей;
• отсутствуют диагностические индикаторы;
• отсутствует заводская подсветка;
• придется выбирать между работой PCI Express 3.0 x16 (x1) или портами SATA6G_3 и SATA6G_4.

Автор: Иван Моргун

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.
