Обзор ASUS ZenWiFi BD4 Outdoor: MESH-система с поддержкой Wi-Fi 7 и PoE

Мы уже протестировали множество сетевых устройств, которые без проблем вписываются в интерьер дома или офиса. Но что делать, если оборудование нужно разместить на улице или в помещении с более жесткими климатическими условиями?

Именно для таких сценариев была создана Mesh-система ASUS ZenWiFi BD4 Outdoor. С одной стороны, она поддерживает современный стандарт Wi-Fi 7 и обещает высокие скорости в двух частотных диапазонах. С другой – получила корпус с защитой по стандарту IP65, возможность настенного монтажа, широкий диапазон рабочих температур и поддержку питания PoE. Давайте поближе познакомимся с этим устройством и сравним его возможности с обычным комплектом ASUS ZenWiFi BD4.

Спецификация

Модель	ASUS ZenWiFi BD4 Outdoor (W-1-PK)
Тип	Двухдиапазонная MESH-система
Класс устройства	BE3600
Стандарты беспроводной связи	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Поддерживаемые частотные диапазоны	2,4 / 5 ГГц
Максимальная пропускная способность	574 Мбит/с (2,4 ГГц, 802.11ax) 2402 Мбит/с (5 ГГц, 802.11ax)  688 Мбит/с (2,4 ГГц, 802.11be) 2882 Мбит/с (5 ГГц, 802.11be)
Антенны	2 х внутренние двухдиапазонные
Внешние интерфейсы	2 х 2,5 Гбит/с WAN/LAN с автоопределением и PoE
Процессор	4 ядра х 1,5 ГГц
Объем памяти оперативной/постоянной	512 МБ / 128 МБ
Кнопки	Reset
Защита беспроводной сети	WPA/WPA2/WPA3/WPS
Поддерживаемые протоколы	IPv4, IPv6
Уровень защиты корпуса	IP65
Диапазон рабочих температур	-30°C - +60°C
Диапазон температур хранения	-40°C - +70°C
Диапазон напряжений питания	100 - 240 В
Размеры	200 х 106 х 106 мм
Масса	1040 г
Гарантия	3 года
Поддерживаемые операционные системы	Windows 7 и более новые Mac OS X и более новые Linux
Страница устройства	ASUS ZenWiFi BD4 Outdoor
Сайт производителя	ASUS

Упаковка и комплект поставки

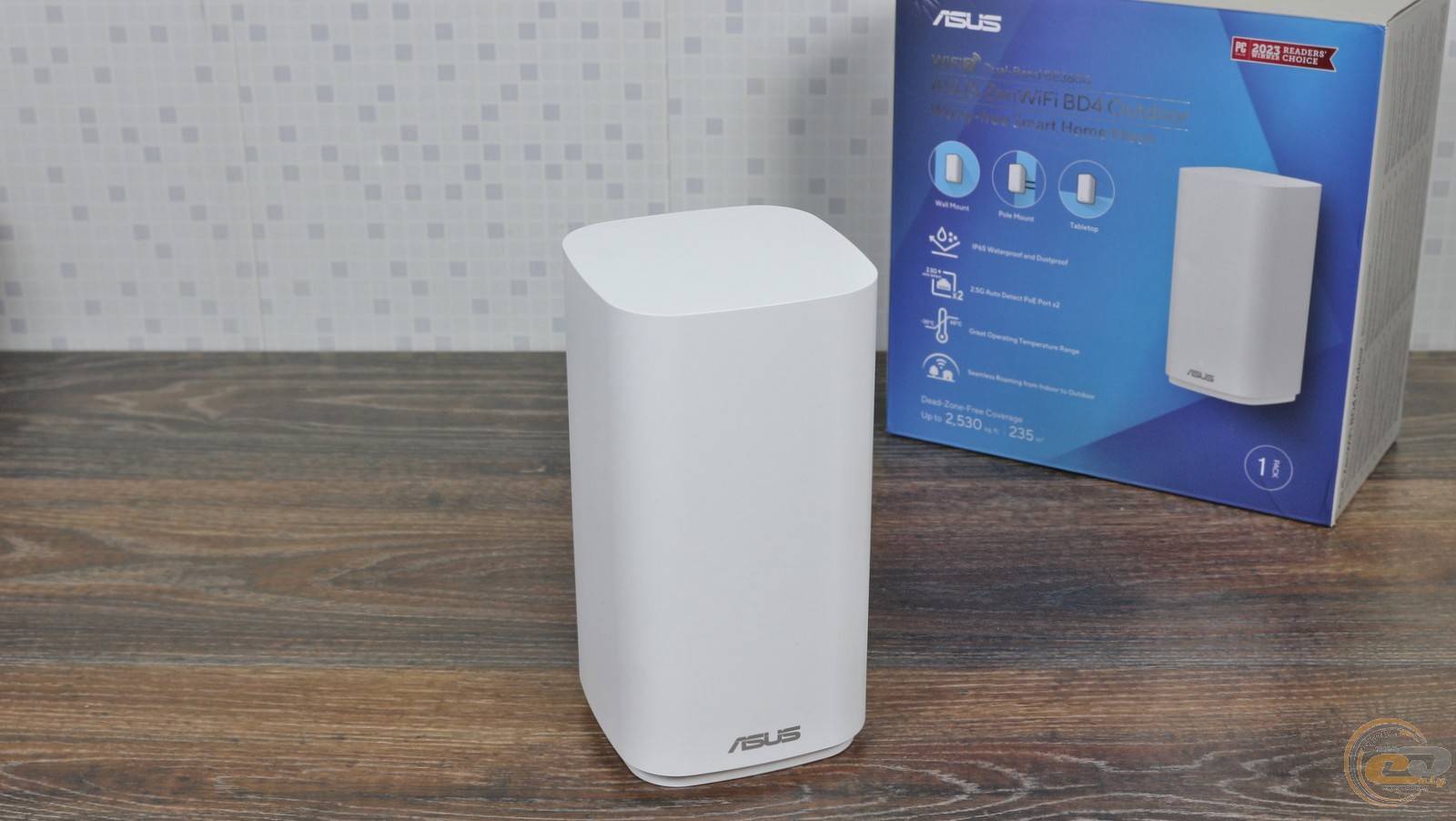

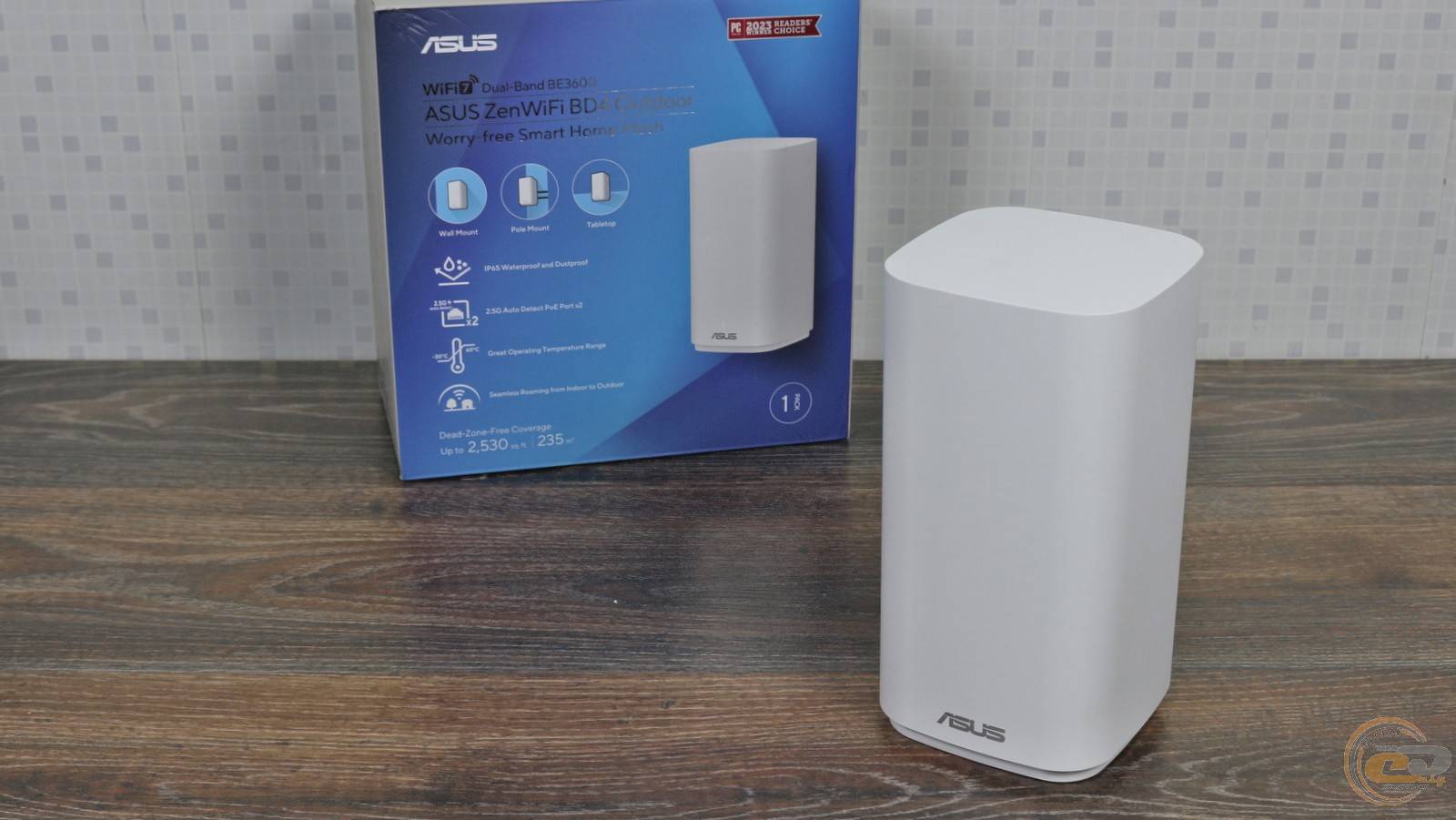

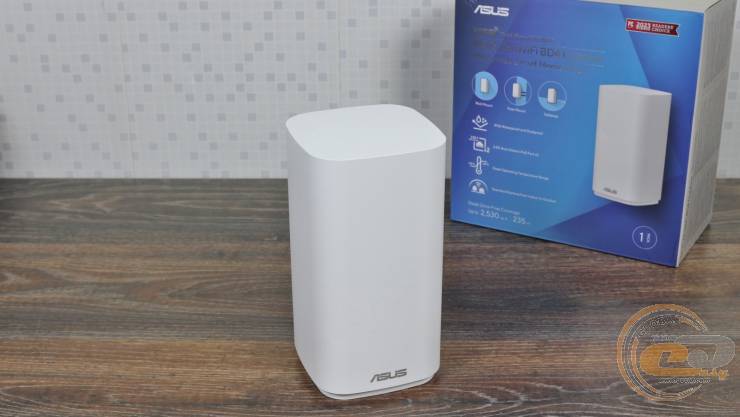

Коробка детально описывает возможности и характеристики ASUS ZenWiFi BD4 Outdoor.

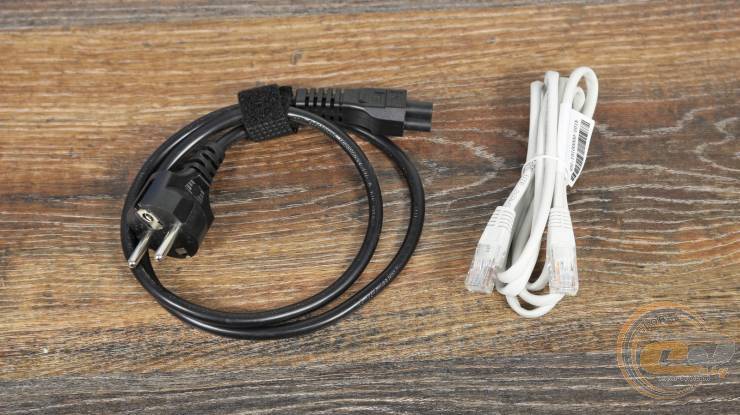

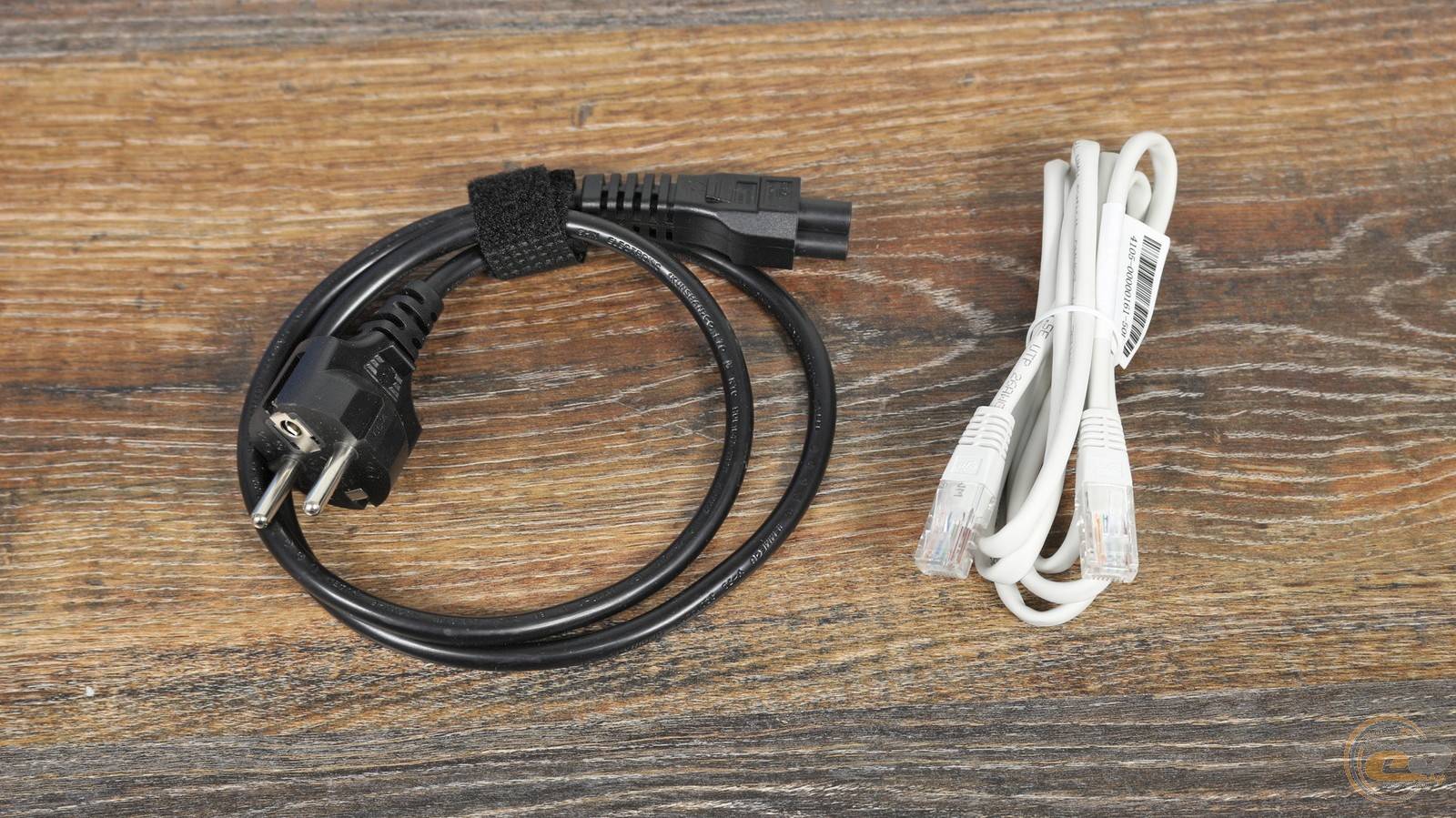

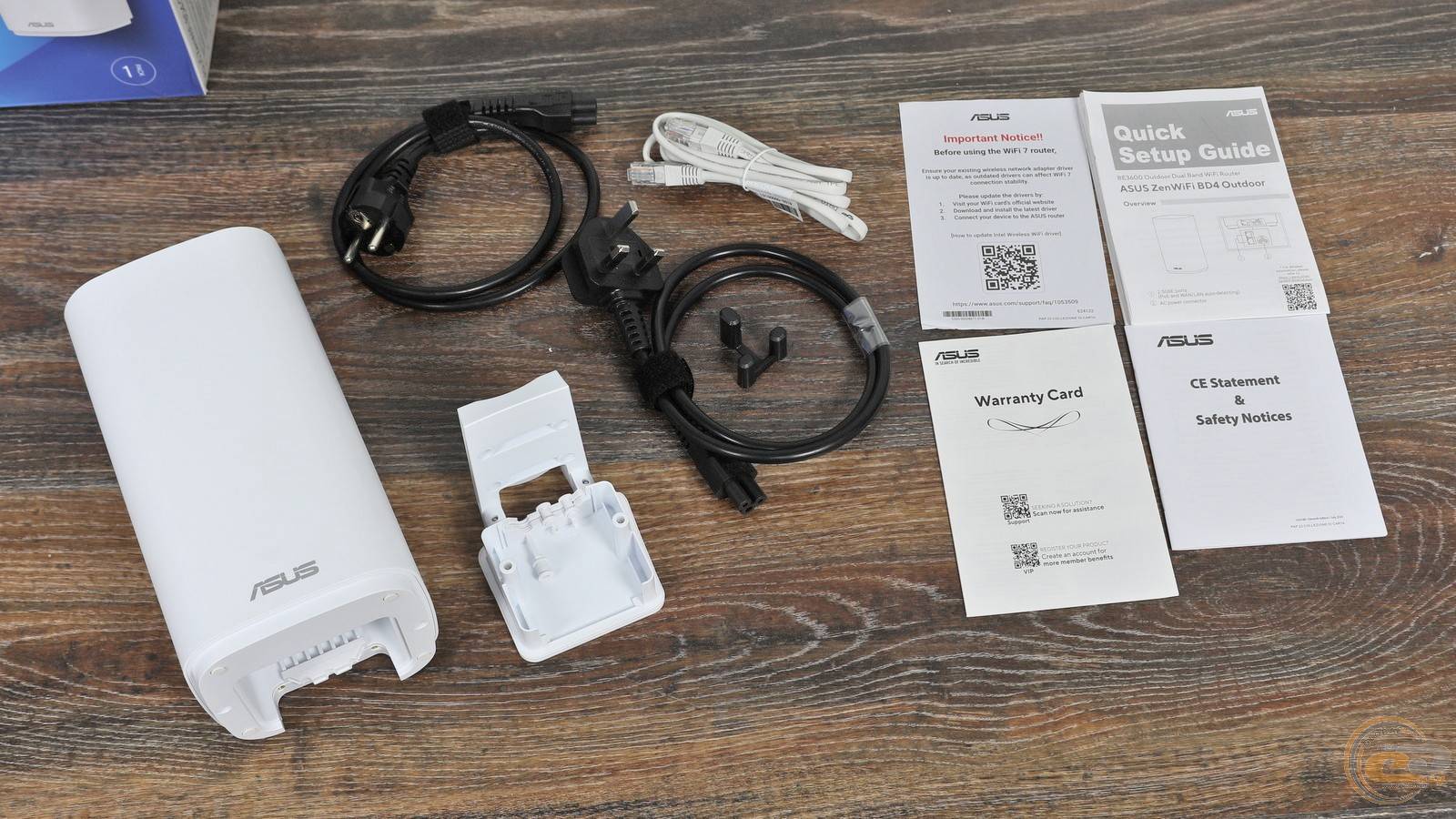

Внутрь же положили пару кабелей питания с разными вилками, патч-корд, бумажную документацию и настенный крепеж.

Внешний вид

ASUS ZenWiFi BD4 Outdoor

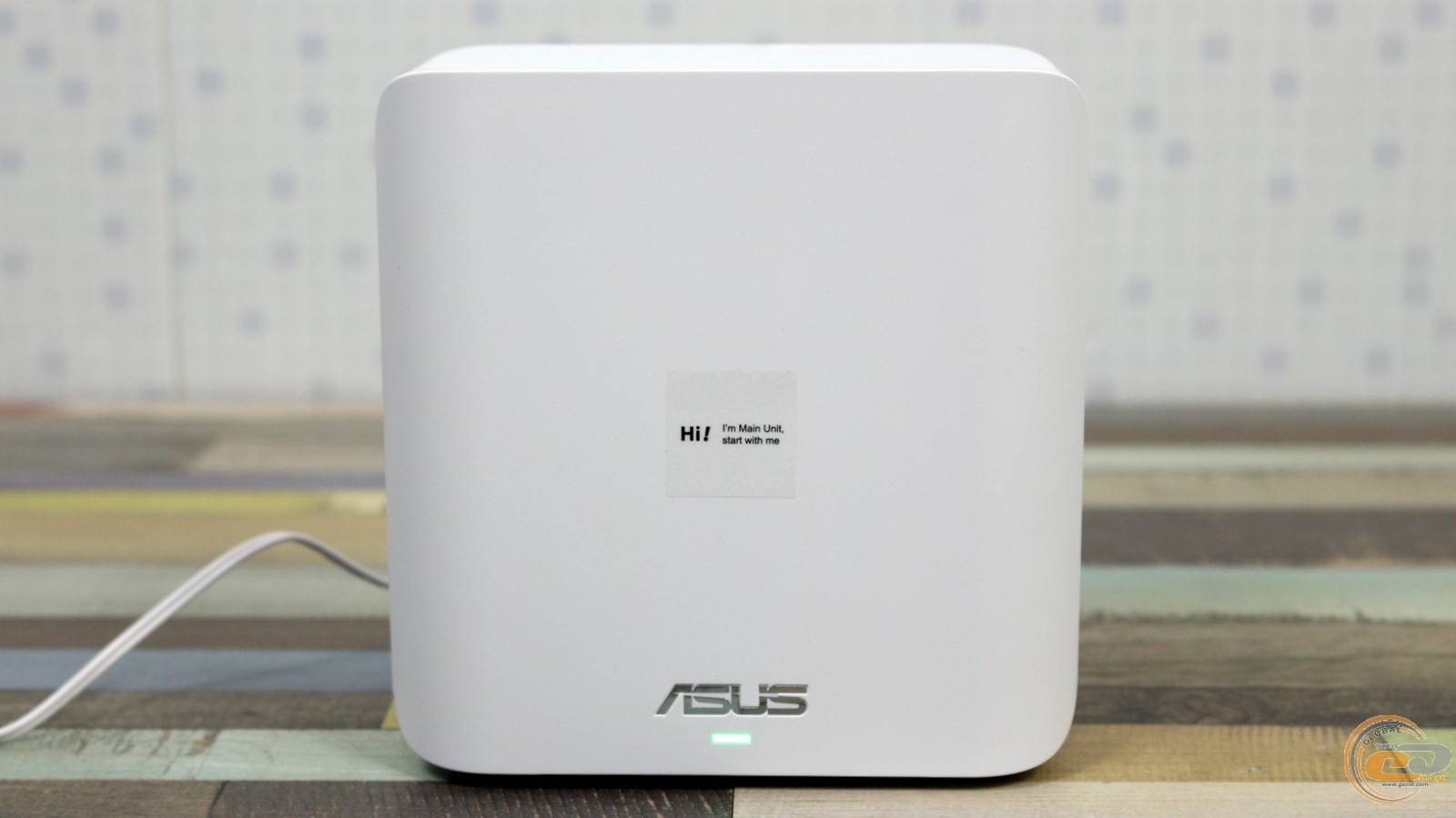

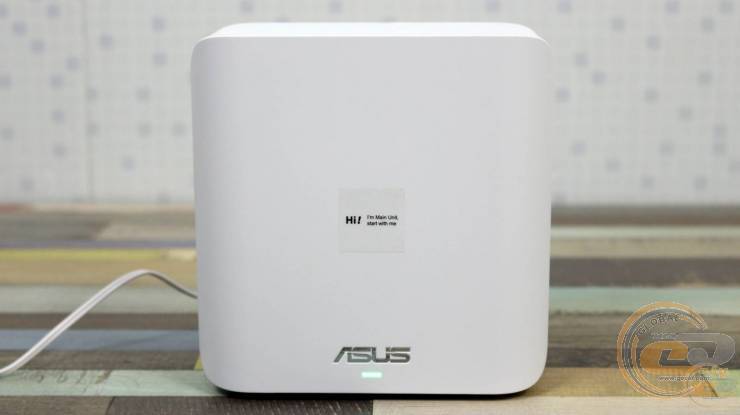

ASUS ZenWiFi BD4

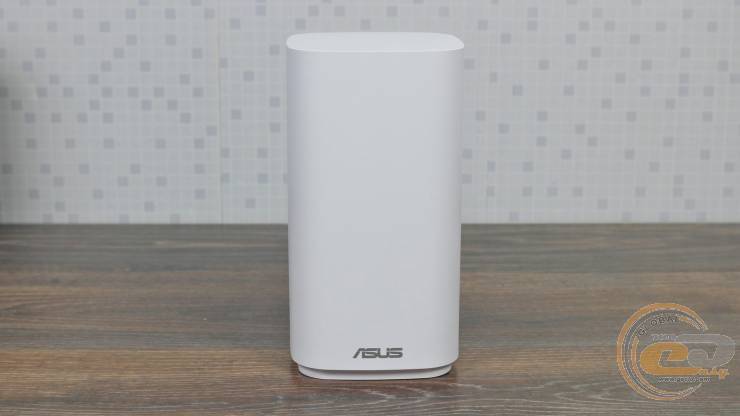

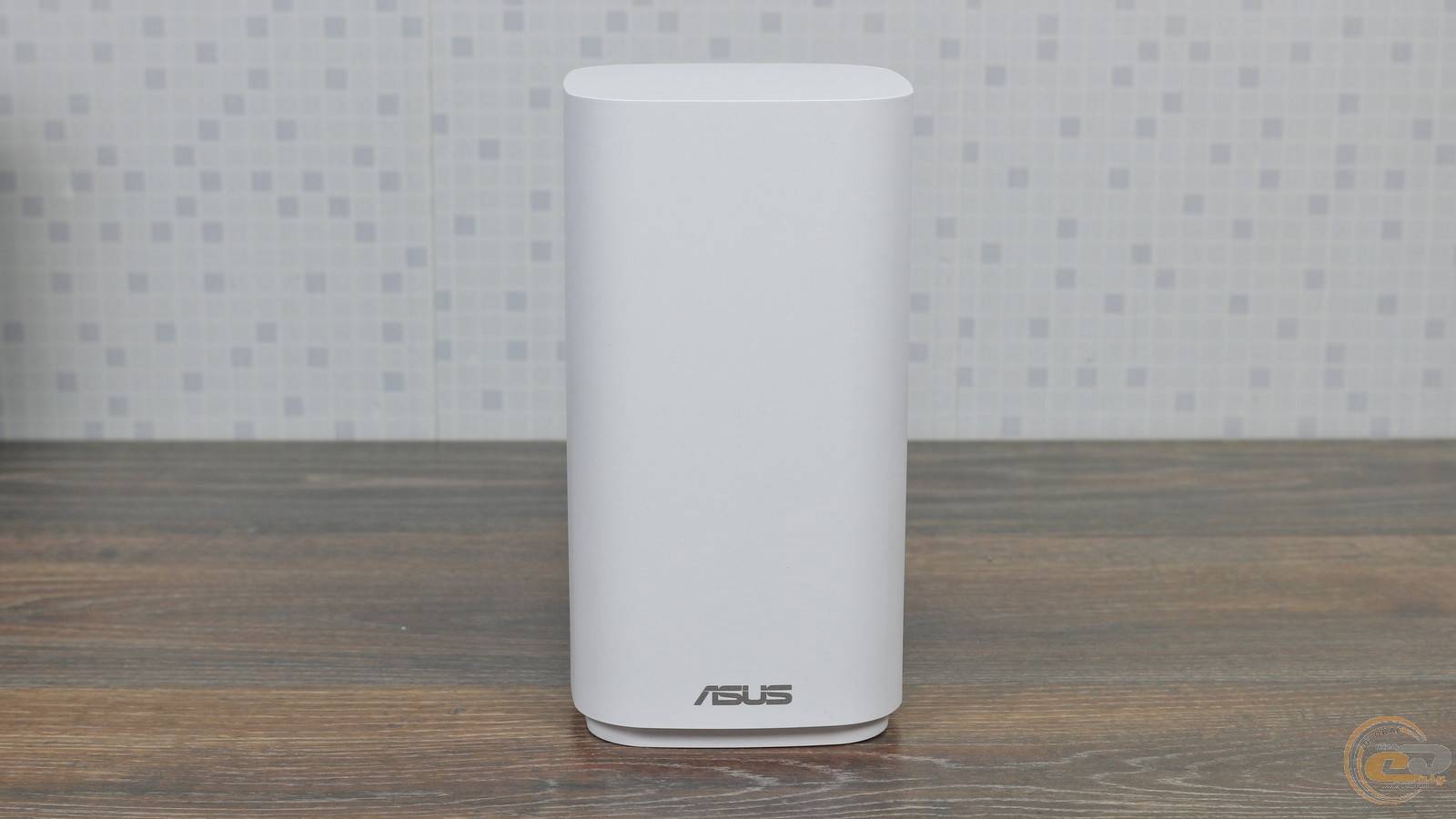

Даже если бы здесь не было надписи «ASUS», производителя устройства легко узнать по характерному минималистичному дизайну с плавными линиями и сдержанной цветовой гамме.

В то же время отличий от обычного ASUS ZenWiFi BD4 здесь предостаточно. Прежде всего, это значительно большие габариты — 200 × 106 × 106 мм — и почти удвоенная масса, достигающая 1040 г. Обе особенности объясняются тем, что блок питания перенесен внутрь устройства, тогда как в версии без приставки Outdoor используется внешний источник питания мощностью 18 Вт.

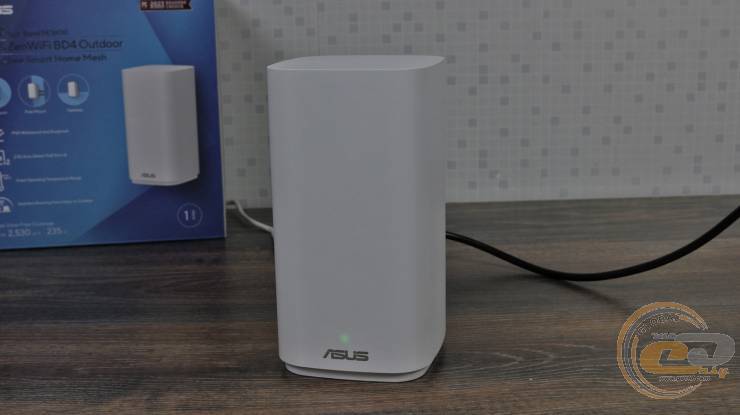

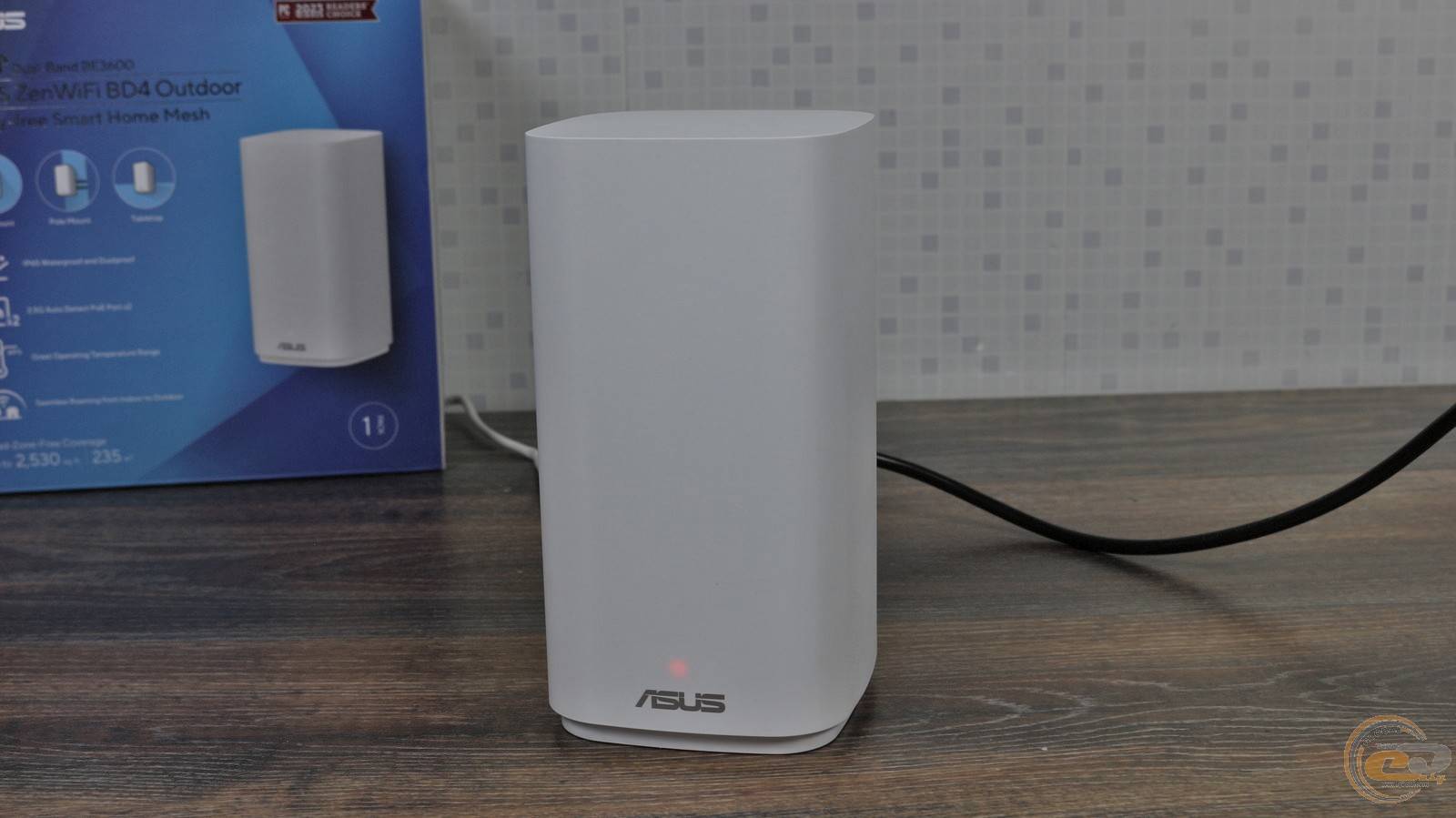

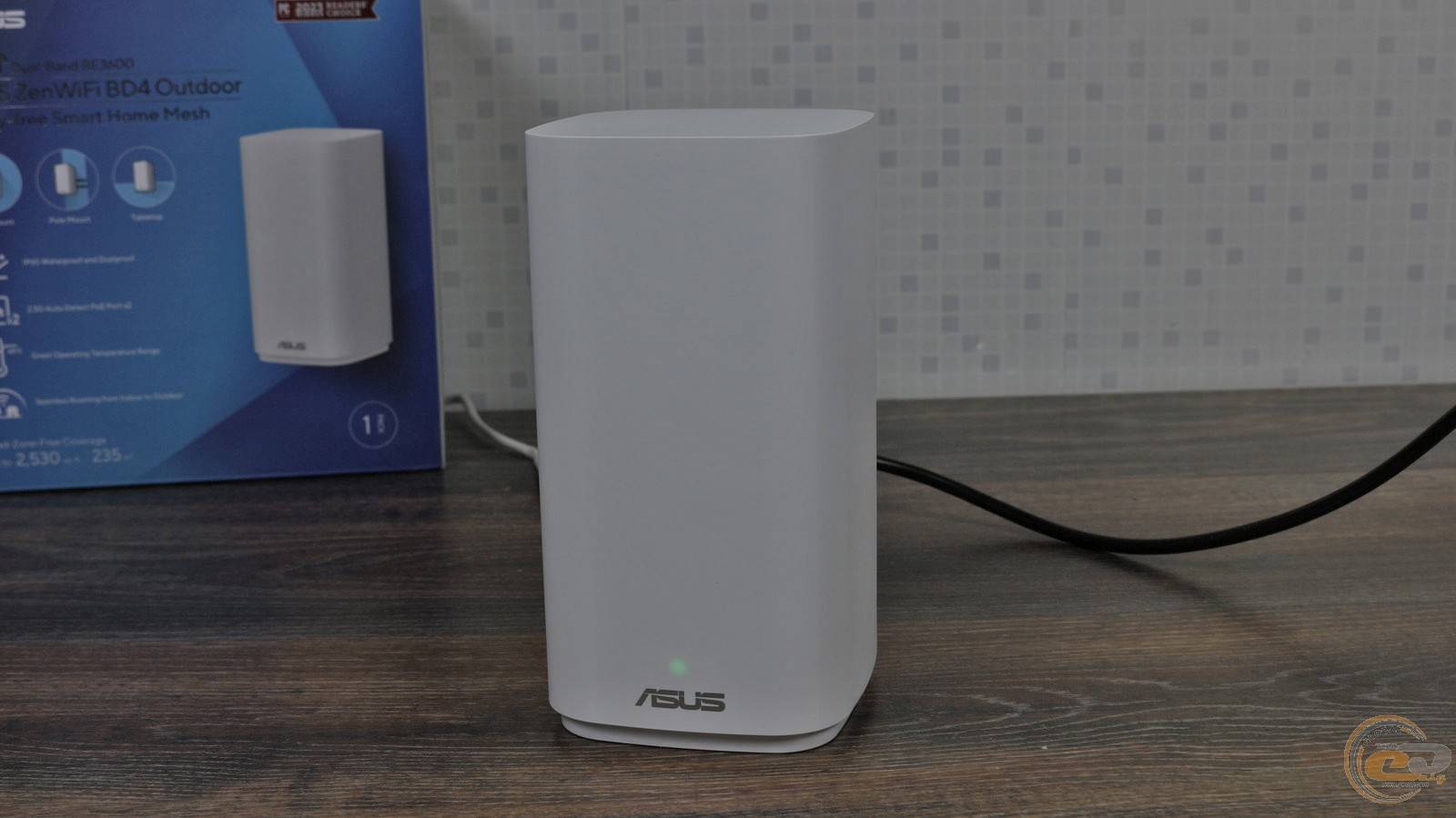

На передней панели ASUS ZenWiFi BD4 Outdoor есть еще один скрытый элемент, который становится заметным только после подачи питания – светодиодный индикатор. Синий цвет указывает на готовность к настройкам, белый — на надлежащую работу, а красный — на отсутствие интернет-соединения.

Боковые, тыльная и верхняя панели лишены каких-либо элементов – здесь нет даже перфораций.

По сравнению с ASUS ZenWiFi BD4, появилась дополнительная опция — комплектный пластиковый крепеж для настенного монтажа. В нем предусмотрены три отверстия с резиновыми заглушками для подвода кабелей, а фиксируется оно с помощью пары винтов.

Кроме того, устройство можно установить на столе или другой поверхности привычным способом — для этого предусмотрены четыре мягкие ножки.

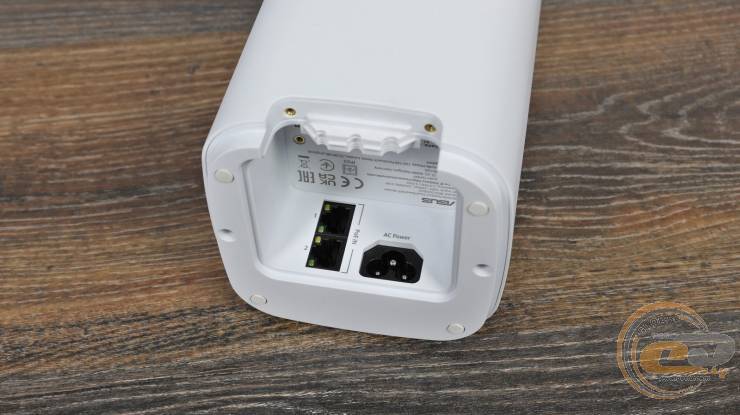

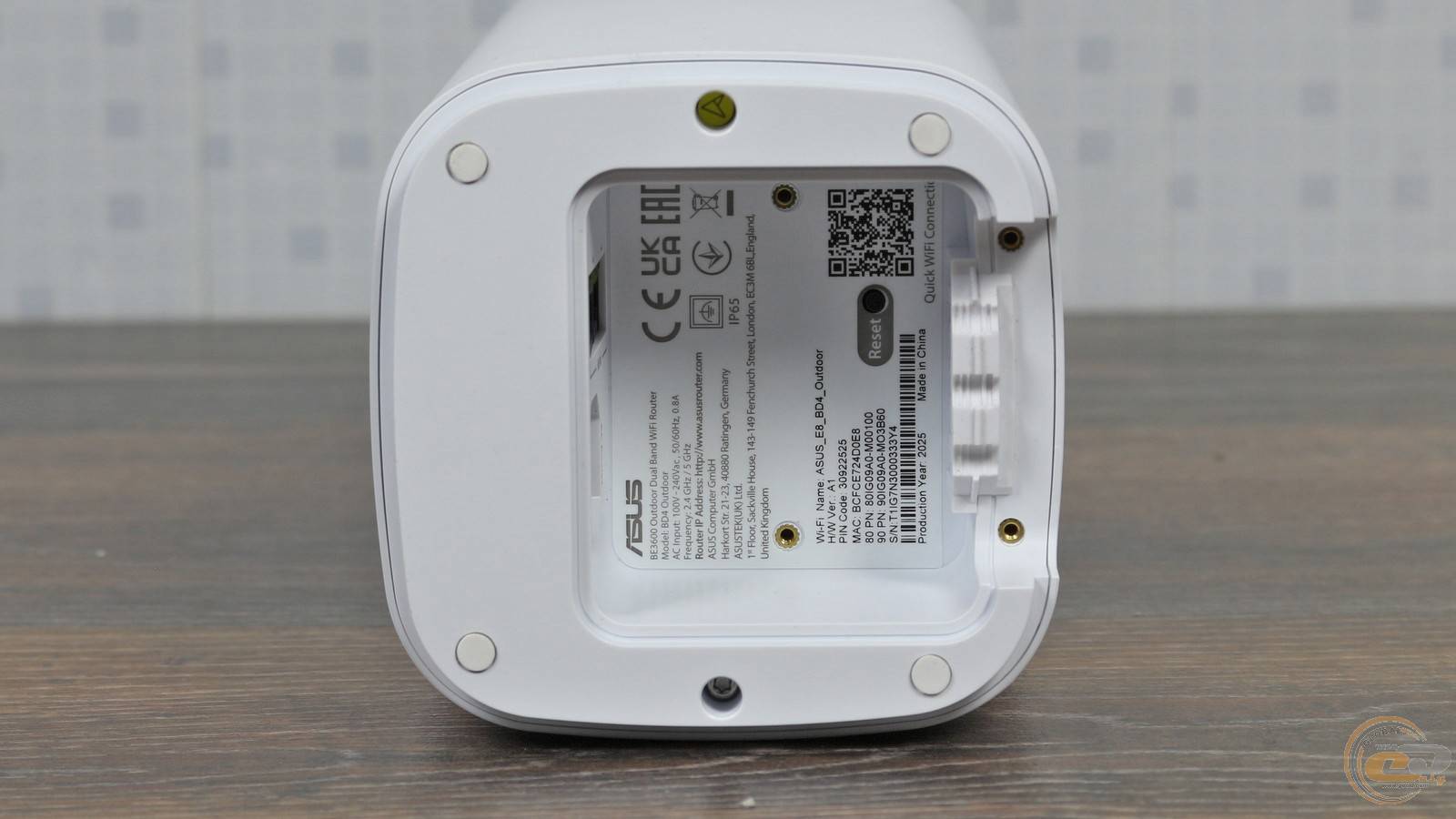

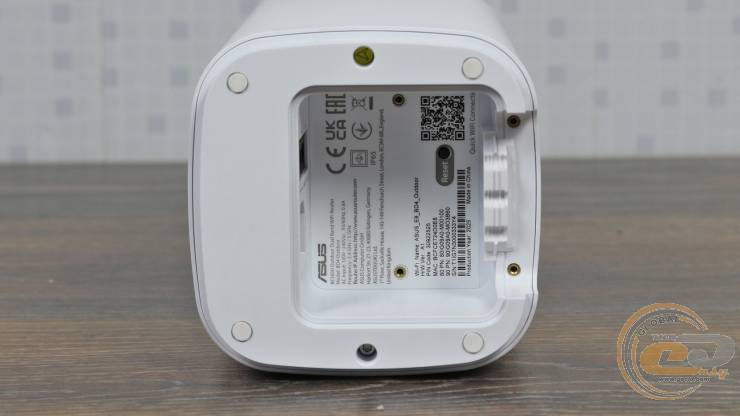

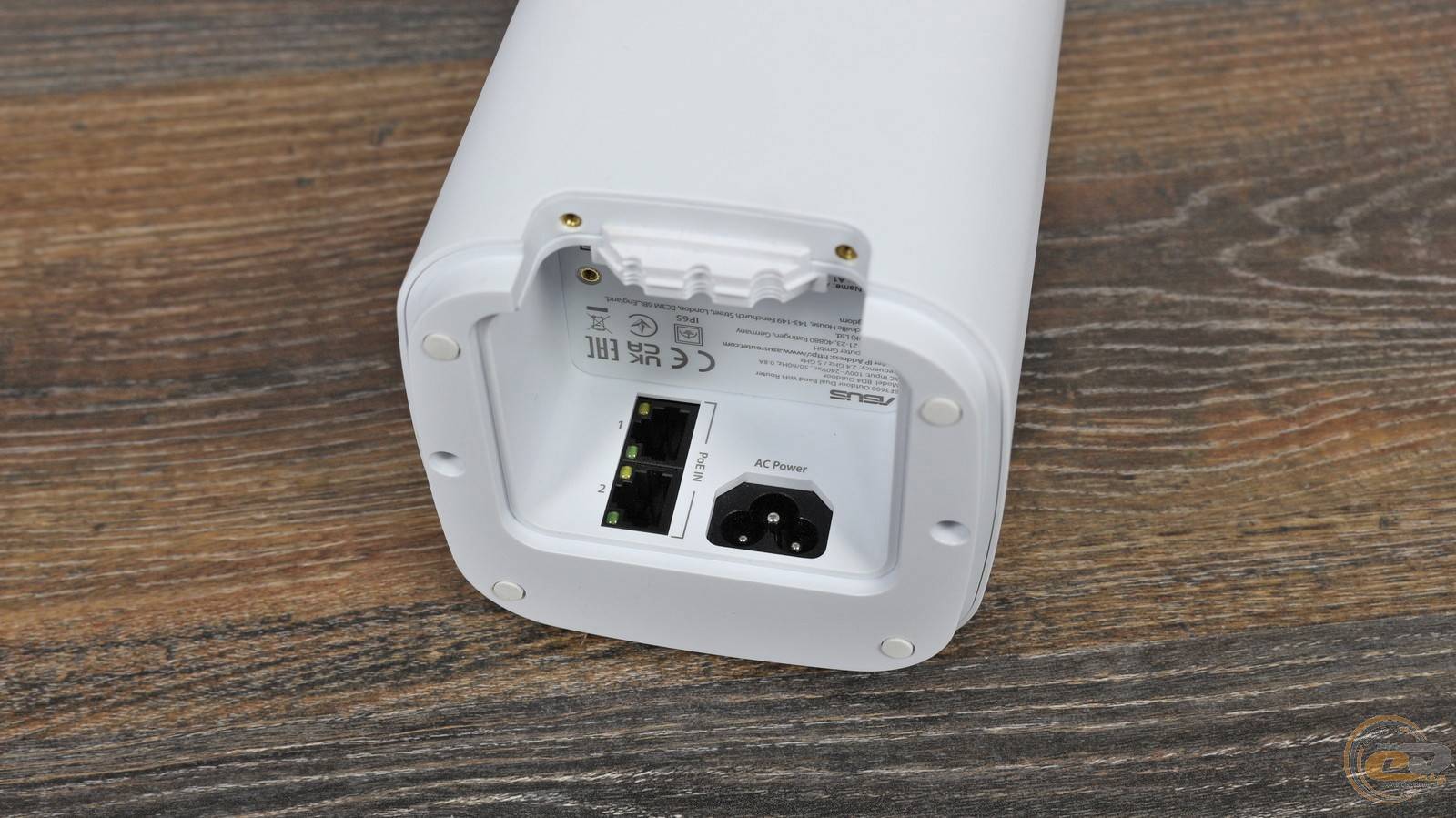

В углублении на нижней панели размещена наклейка с полезной информацией, в том числе QR-кодом и паролем для подключения к установленной «из коробки» Wi-Fi сети. Здесь же скрыта и единственная кнопка – Reset, предназначенная для сброса настроек.

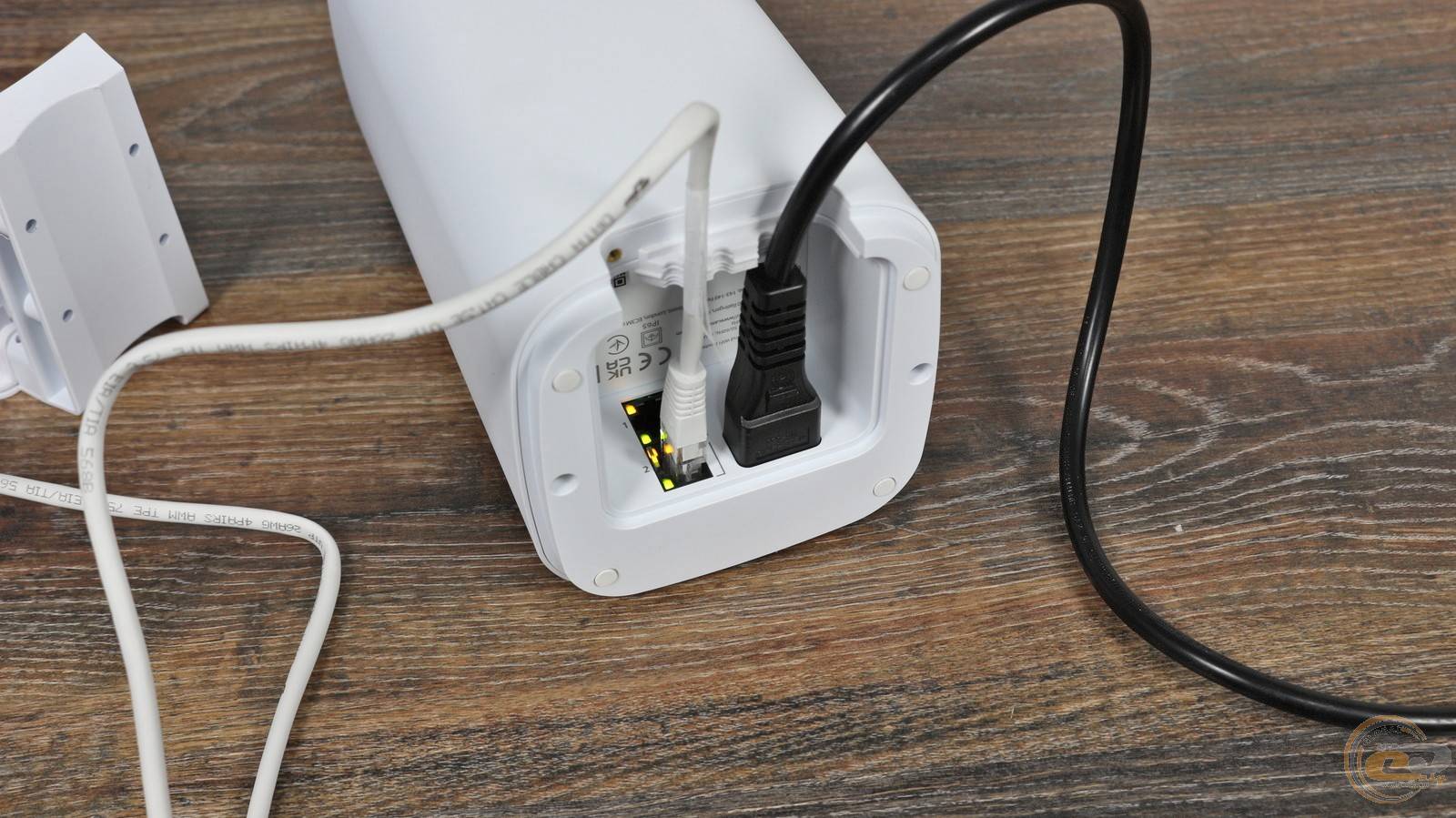

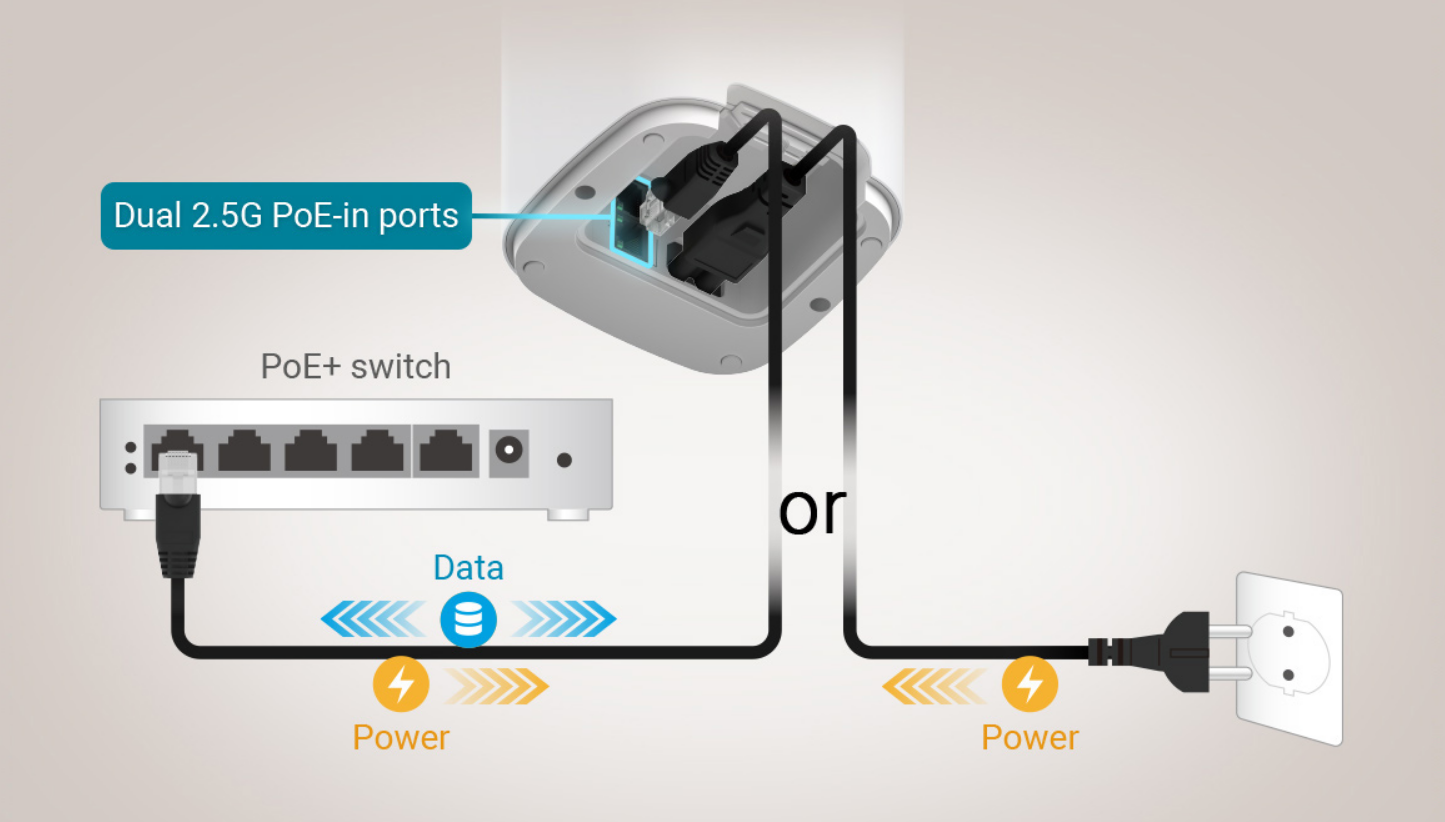

Рядом расположены два сетевых разъема со скоростью 2,5 Гбит/с и поддержкой питания по Ethernet. Если PoE недоступно, можно воспользоваться отдельным разъемом питания и комплектным кабелем. ASUS ZenWiFi BD4 Outdoor поддерживает подключение к электросетям в широком диапазоне напряжений – от 100 до 240 В.

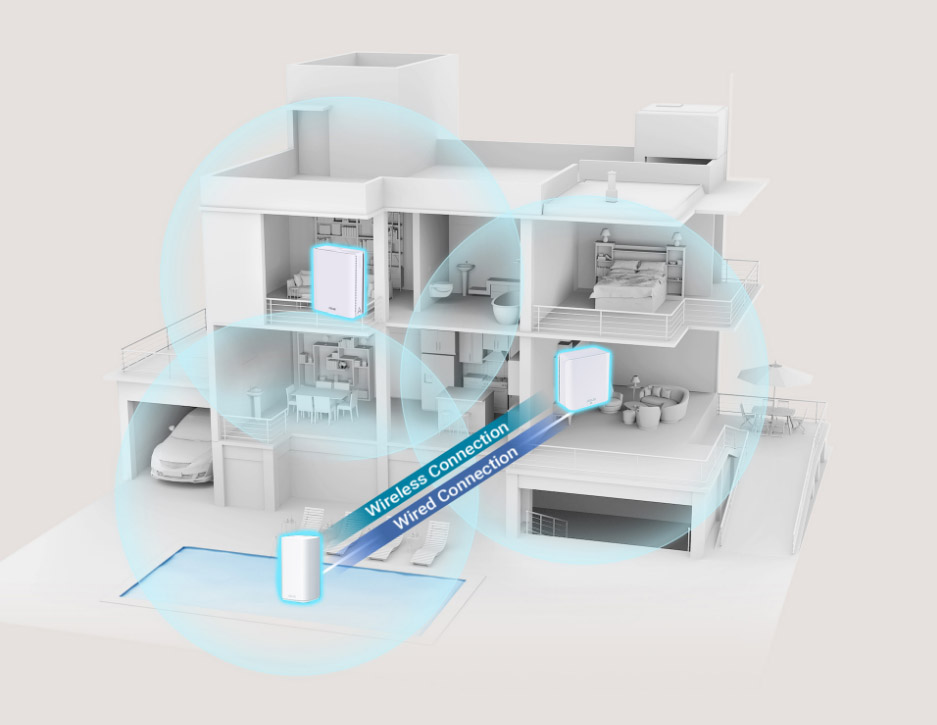

Благодаря автоопределению оба сетевых интерфейса могут работать как в режиме WAN, так и LAN. Также их можно использовать для создания проводного backhaul-канала между узлами MESH-системы, что позволит полностью предоставить пропускную способность беспроводных диапазонов для подключенных клиентов.

Аппаратная платформа и функциональные возможности

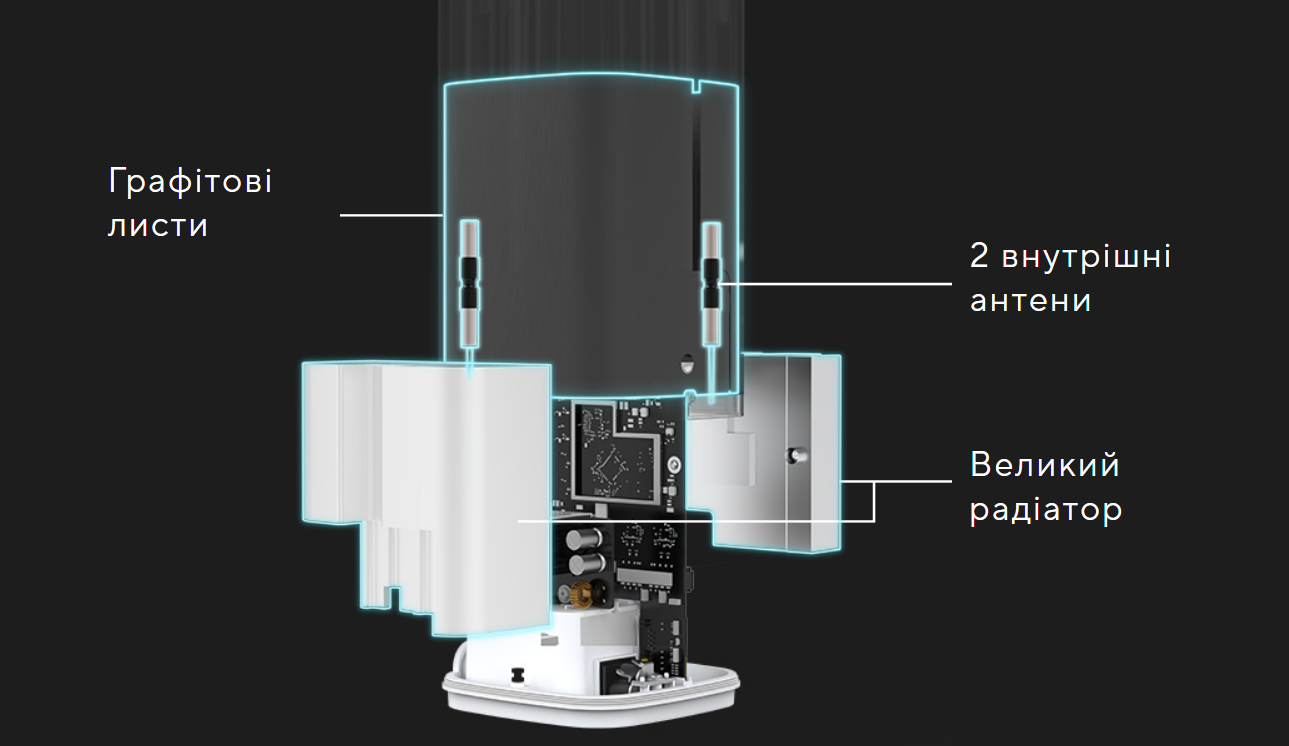

Наполнение и функциональность ASUS ZenWiFi BD4 Outdoor во многом напоминают базовую версию. 4-ядерный процессор с частотой 1,5 ГГц здесь также работает с 512 МБ оперативной памяти и 128 МБ постоянной. А вот вместо четырех внутренних антенн используются две способные покрывать площадь до 235 м².

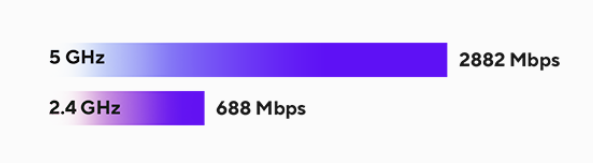

Современный стандарт Wi-Fi 7 (802.11be) реализован в двух частотных диапазонах. В диапазоне 2,4 ГГц теоретическая максимальная скорость передачи данных составляет 688 Мбит/с, тогда как в 5 ГГц – 2882 Мбит/с.

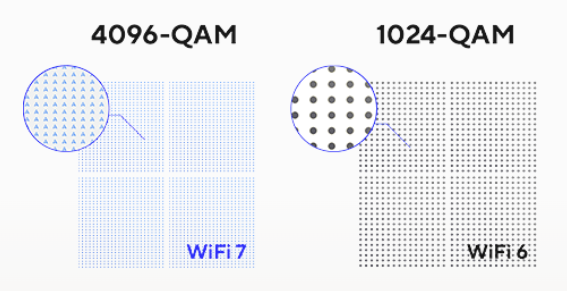

Суммарно получаем 3570 Мбит/с, что соответствует классу BE3600. Этот показатель на 20% выше по сравнению с AX3000 стал возможным благодаря использованию модуляции 4K-QAM вместо 1K-QAM в Wi-Fi 6.

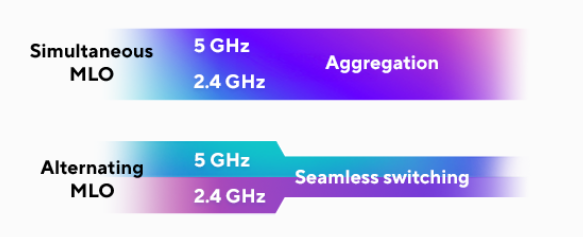

Вдобавок Wi-Fi 7 позволяет объединить два частотных диапазона в один благодаря технологии MLO.

ASUS ZenWiFi BD4 Outdoor доступен в продаже только в виде одиночного устройства (W-1-PK). Его можно использовать в качестве самостоятельного роутера или добавить в уже существующую сеть с помощью технологии ASUS AiMesh. В последнем случае переключение клиентов между узлами происходит автоматически и незаметно.

Особенности, которые делают устройство Outdoor, заключаются в его возможности работать на улице. Вот почему здесь появилась поддержка PoE, но не только она. Новинка соответствует стандарту IP65, гарантирующему полную защиту от пыли и водяных струй под давлением, например дождя или мойки. Это объясняет отсутствие отверстий в корпусе. Есть здесь также защита от электростатического разряда и поддержка широкого диапазона рабочих температур — от -30°C до 60°C.

А вот еще некоторые преимущества тестируемой MESH-системы:

• комплексная трехуровневая защита ASUS AiProtection с простой настройкой;

• мастер ASUS Smart Home Master упрощает создание отдельных сетей (SSID) и подключение к ним, а также помогает реализовать родительский контроль;

• поддержку нескольких VPN-протоколов, в том числе самый современный WireGguard;

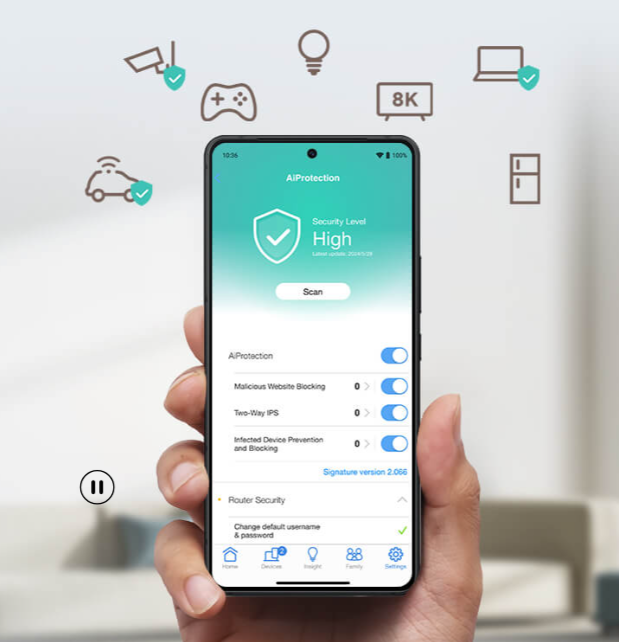

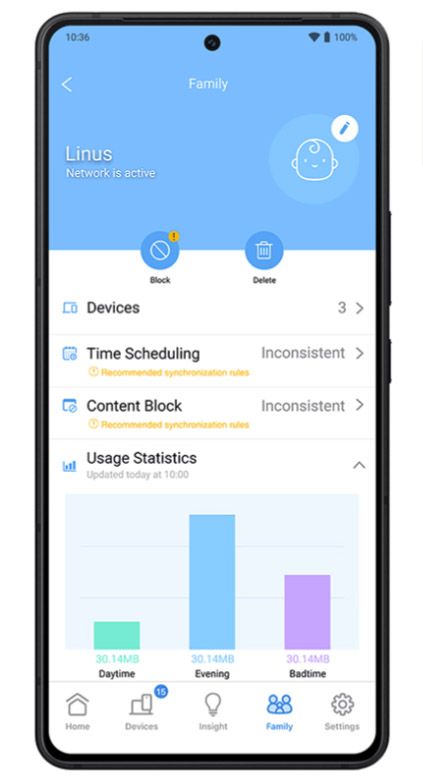

• возможность настройки параметров с помощью приложения ASUS Router, доступного для Android и iOS.

Настройка

Для изменения параметров веб-интерфейса достаточно открыть в браузере адрес http://www.asusrouter.com или воспользоваться приложением ASUS Router. А при настройке устройства в качестве узла его рекомендуют расположить на расстоянии хотя бы 1 метра от основного роутера.

Уже привычный веб-интерфейс открывает доступ к мониторингу загруженности процессора и памяти, настройке главных, гостевых и других видов сетей, функциям безопасности AiProtection, родительскому контролю, брандмауэру, QoS, VPN и многому другому.

Тестирование

MESH-система ASUS ZenWiFi BD4 Outdoor тестировалась разными методами передачи данных, при этом соблюдались следующие условия:

• тестирование проходило на расстоянии не менее 3 метров между устройствами;
• пропускная способность канала Wi-Fi замерялась на частотах 2,4 и 5 ГГц;
• пропускная способность проводного сегмента измерялась в условиях неэкранированной витой пары;
• для тестирования использовался Wi-Fi адаптер стандарта Wi-Fi 7 ASUS ROG USB-BE92 и материнская плата ASUS TUF GAMING Z890-PLUS WIFI.

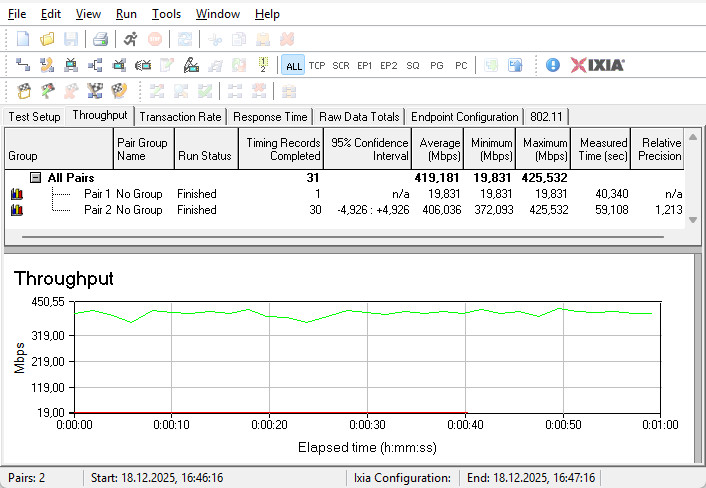

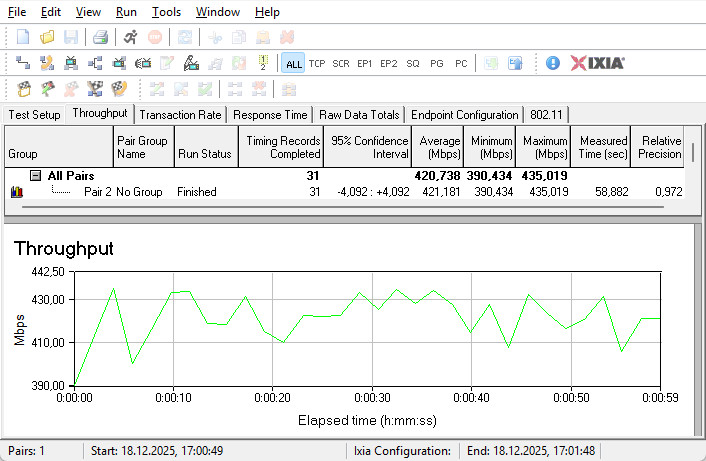

Сравнительное тестирование работоспособности на частоте 2,4 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

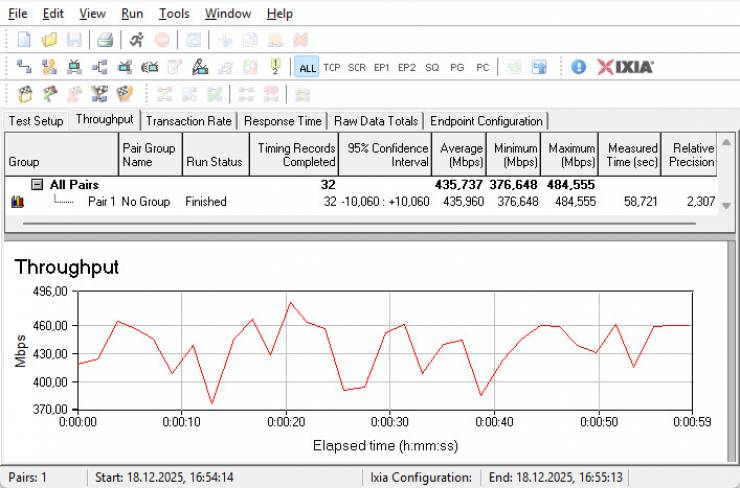

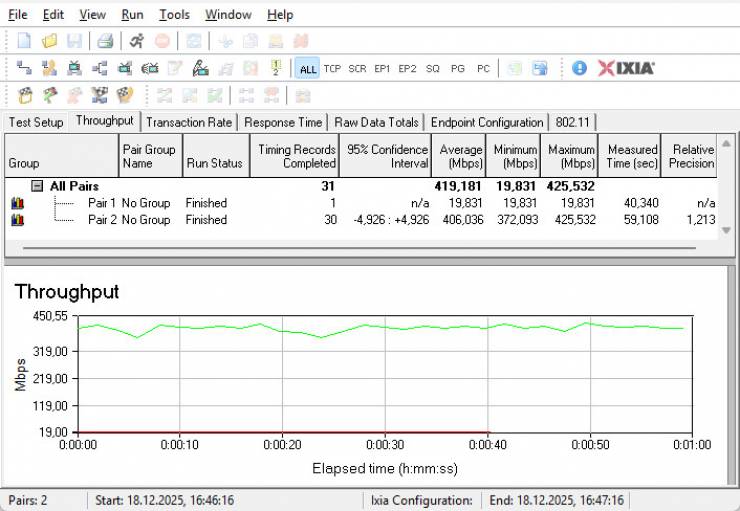

Показатели в диапазоне 2,4 ГГц очень высокие. Сумма средних скоростей в двух направлениях составила 419 Мбит/с, а в одном – 436 Мбит/с. Это отличные значения, которые оказались выше, чем у ASUS ZenWiFi BD4 аналогичного класса.

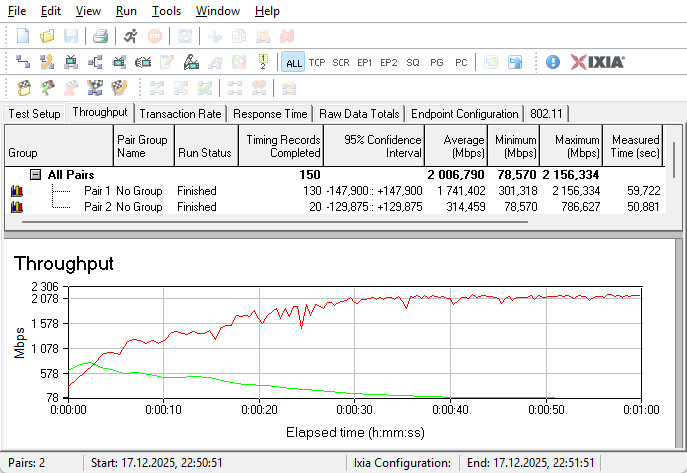

Сравнительное тестирование работоспособности на частоте 5 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

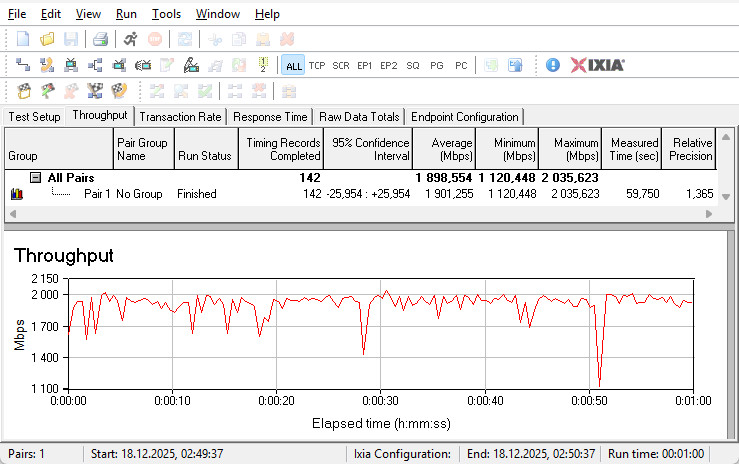

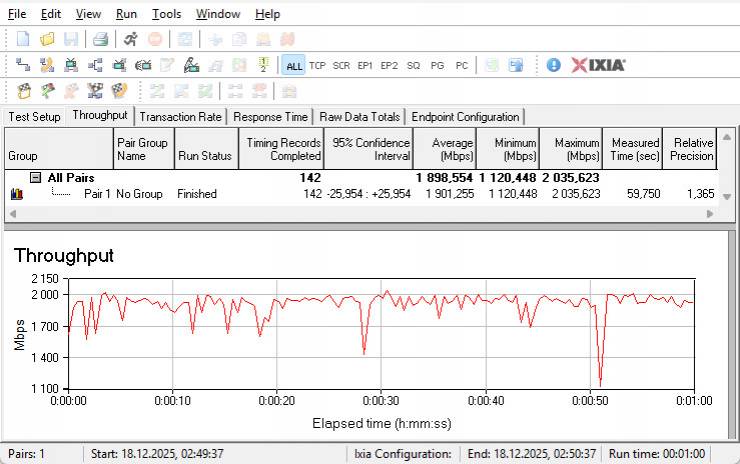

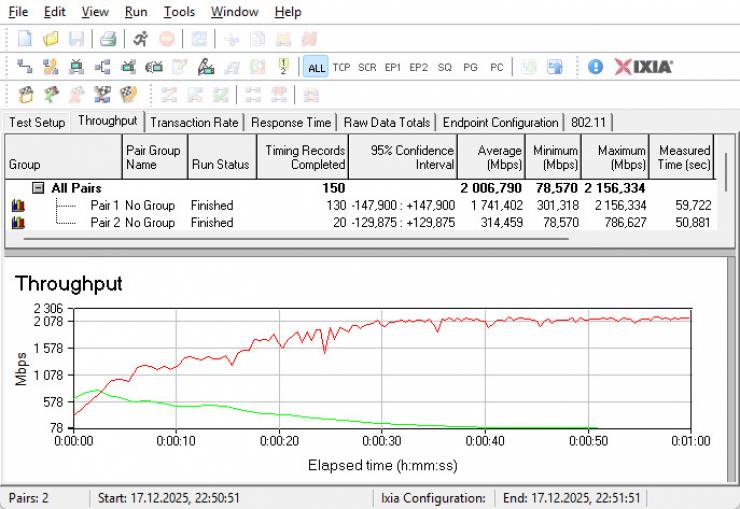

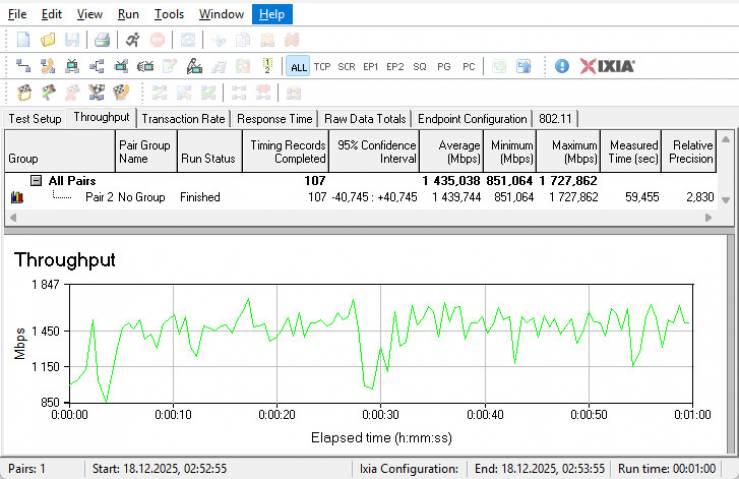

В более производительном диапазоне 5 ГГц сумма средних скоростей в обоих направлениях также была достойной – 2007 Мбит/с. В одном же направлении имеем до 1899 Мбит/с.

Сравнительное тестирование скорости прохождения пакетов через NAT-службу маршрутизатора

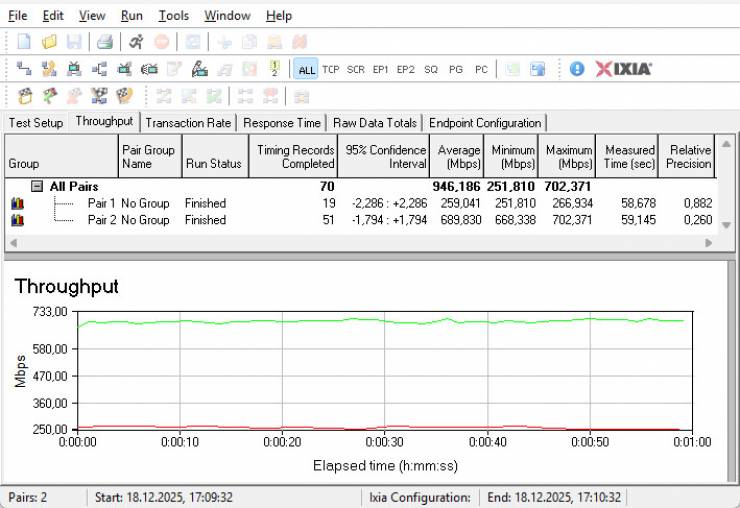

Поток данных в обоих направлениях

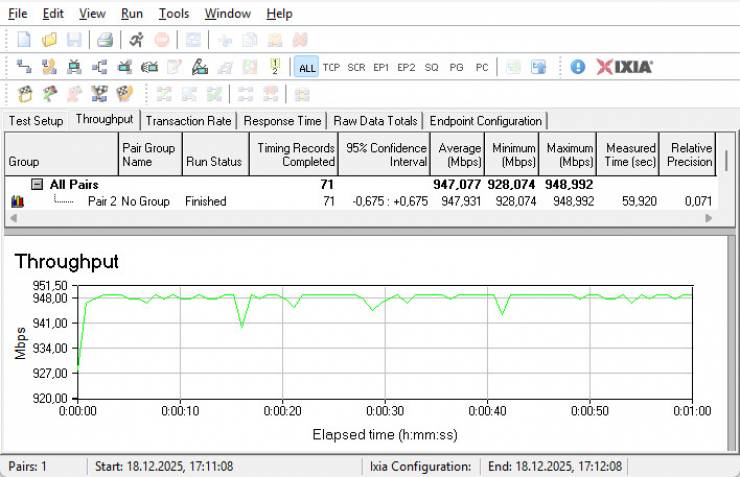

Поток данных от клиента к маршрутизатору

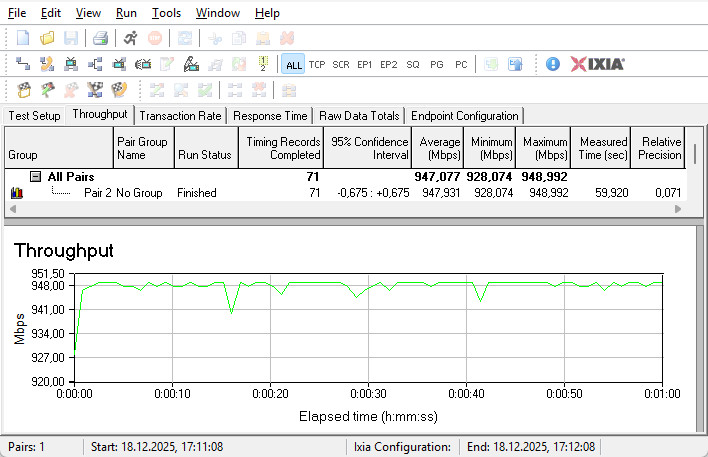

Производитель не указывает тип реализации NAT-службы (аппаратная или программная). Сумма средних скоростей в двух направлениях и максимальная скорость в одном составляли 946-947 Мбит/с.

Итоги

ASUS ZenWiFi BD4 Outdoor выделяется среди других MESH-систем возможностью установки вне помещений. Для этого он получил корпус с защитой по стандарту IP65 от пыли и воды, широкий диапазон рабочих температур от -30°C до +60°C, настенный крепеж и возможность питания по Ethernet (PoE), что удобно при расположении вдали от розетки.

Сетевые возможности по сравнению с версией без приставки Outdoor не изменились: два 2,5-гигабитных порта с автоопределением, поддержка Wi-Fi 7 в диапазонах 2,4 и 5 ГГц и скорость класса BE3600. Более того, на практике Outdoor-решение продемонстрировало даже лучшие показатели в беспроводном сегменте.

И что касается цены: если ASUS ZenWiFi BD4 1PK на момент написания этих строк стоит ₴5129, то ASUS ZenWiFi BD4 Outdoor обойдется на целых 40% дороже – около ₴7329. Поэтому его следует покупать именно для использования в условиях, где требуется защита от неблагоприятных погодных факторов. А для установки внутри помещений выгоднее будет стандартная модель. При этом технология ASUS AiMesh позволяет комбинировать устройства произвольным образом даже в сочетании с другими MESH-системами или роутерами производителя.

Преимущества

• элегантный дизайн;
• поддержка стандарта Wi-Fi 7 (802.11be) и двух частотных диапазонов;
• достойный уровень производительности;
• два порта Ethernet с пропускной способностью 2,5 Гбит/с и функцией PoE;
• удобный и функциональный веб-интерфейс;
• защита корпуса в соответствии со стандартом IP65;
• широкий диапазон рабочих температур – от -30°C до +60°C;
• возможность настенного крепления;
• поддержка протокола IPv6;
• поддержка технологии ASUS AiMESH для удобного масштабирования сети;
• встроенный защитник ASUS AiProtection;
• для мониторинга и настройки можно использовать мобильное приложение или веб-интерфейс.



Автор: Олесь Пахолок

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования MESH-систему.
