Обзор 2E Gaming Extra Power Pro 850W: тихий и холодный блок питания менее чем за $100

В этом материале мы расскажем о «золотом» блоке питания мощностью 850 Вт, который стоит всего ₴4200 или менее $100.

Такой ценник делает 2E Gaming Extra Power Pro 850W (2E-EP850GMII-140) очень привлекательным решением. А если добавить сюда полностью модульное подключение кабелей, DC-DC-преобразователи, высокотемпературные конденсаторы и другие особенности, становится ясно, что перед нами действительно интересное устройство. Еще больше мы узнали о нем, заглянув под крышку и проведя ряд тестов. Результаты, как всегда, далее в материале.

Спецификация

Модель	2E Gaming Extra Power Pro 850W (2E-EP850GMII-140)
Тип	ATX12V 3.1
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	850
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Сила тока канала +3,3В, А	20
Сила тока канала +5В, А	20
Сила тока канала +12В, А	70,8
Сила тока канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 − 240
Входной ток, А	6 − 12
КПД, %	≤92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	4 (6+2- контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OCP, OVP, OPP, OTP, SCP, UVP
Размеры (Д х Ш х В), мм	160 х 150 х 86
Вес	2,53
Гарантия, лет	3
Сайт производителя	2E Gaming
Страница устройства	2E Gaming Extra Power Pro 850W

Упаковка и комплект поставки

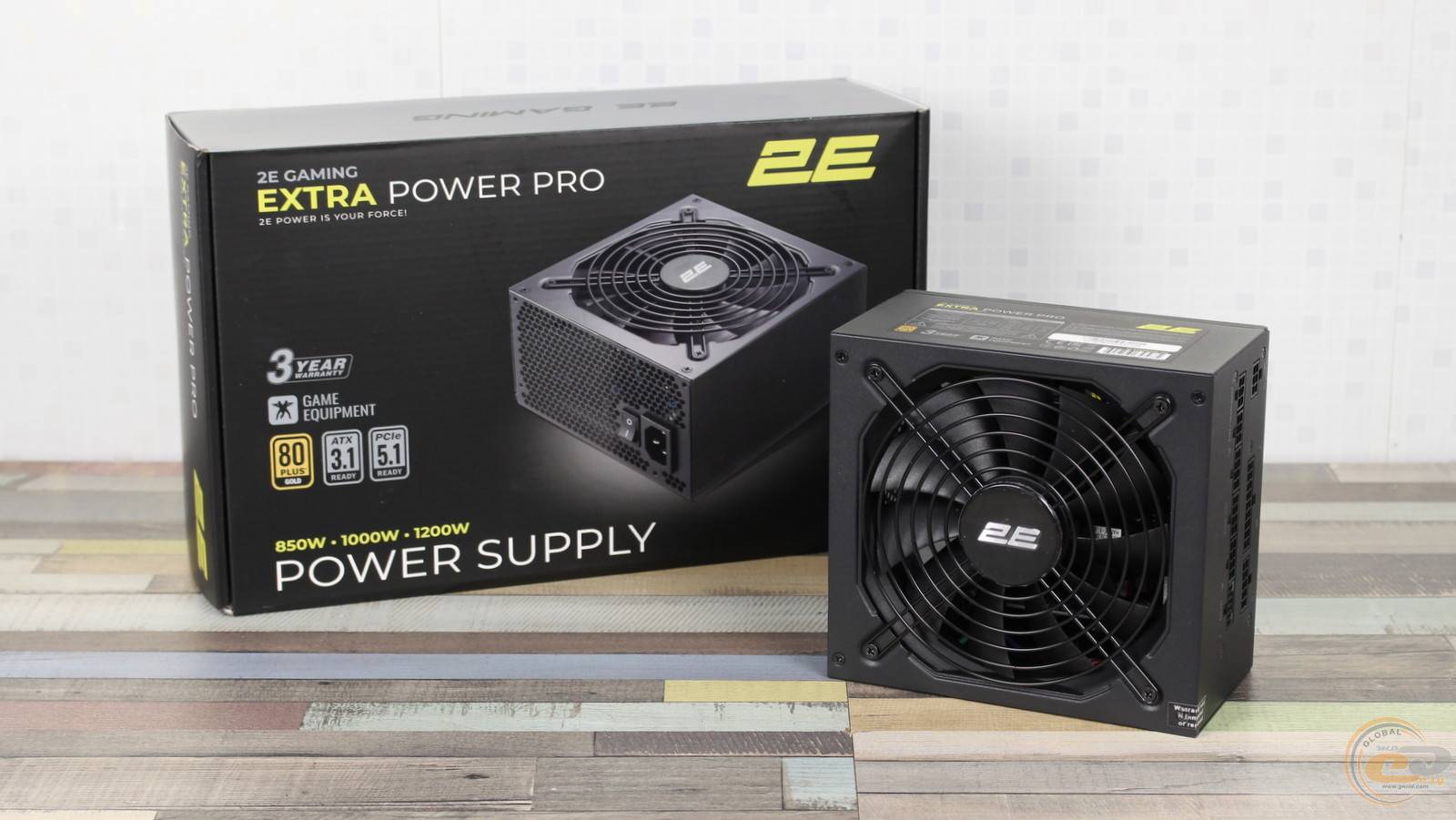

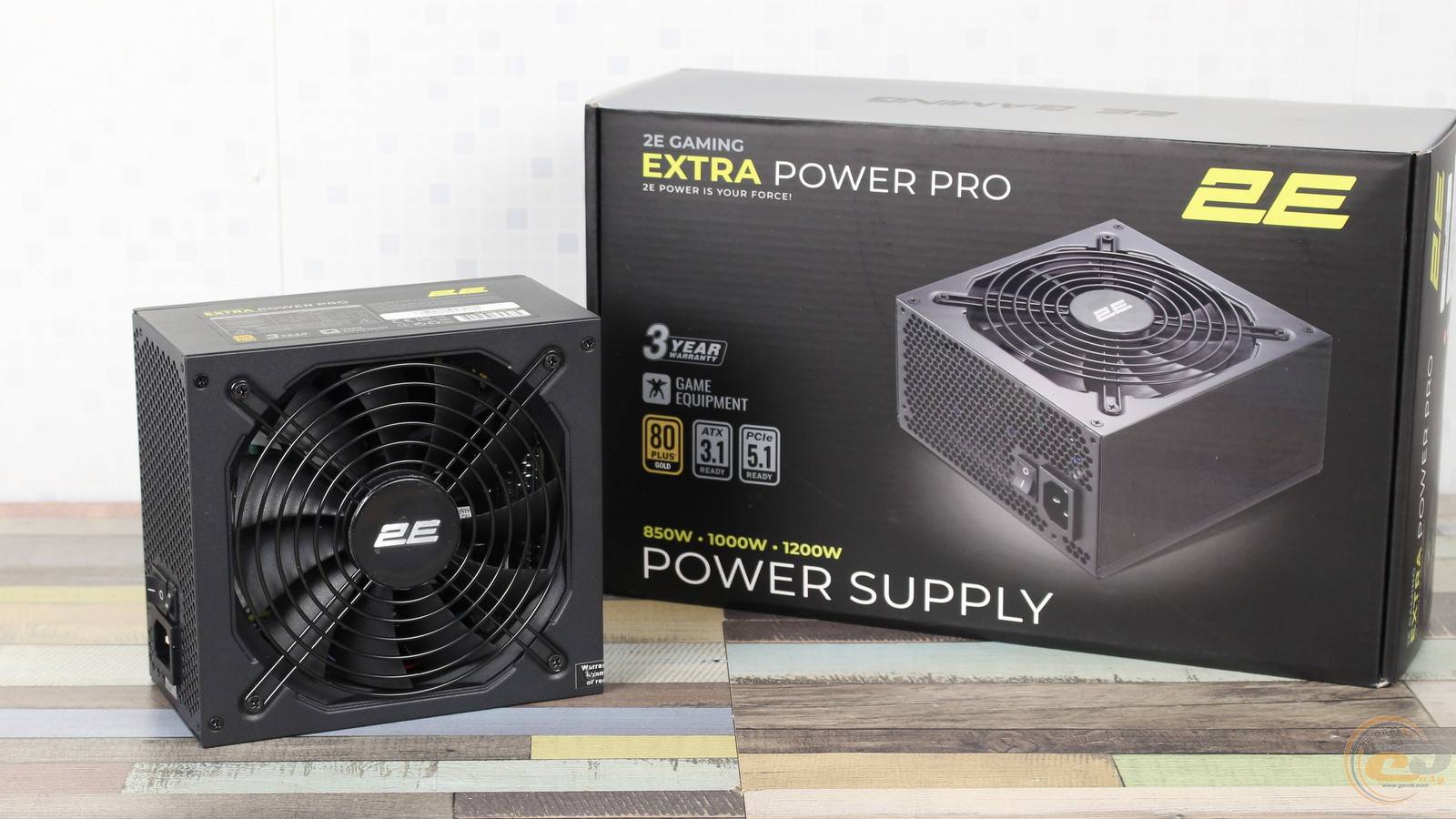

Коробка универсальная для всех трех представителей линейки мощностью 850, 1000 и 1200 Вт. На ней приведены как их общие особенности, так и технические характеристики, и список коннекторов каждой из моделей. А красная наклейка на боковой стороне четко указывает, какая версия находится внутри.

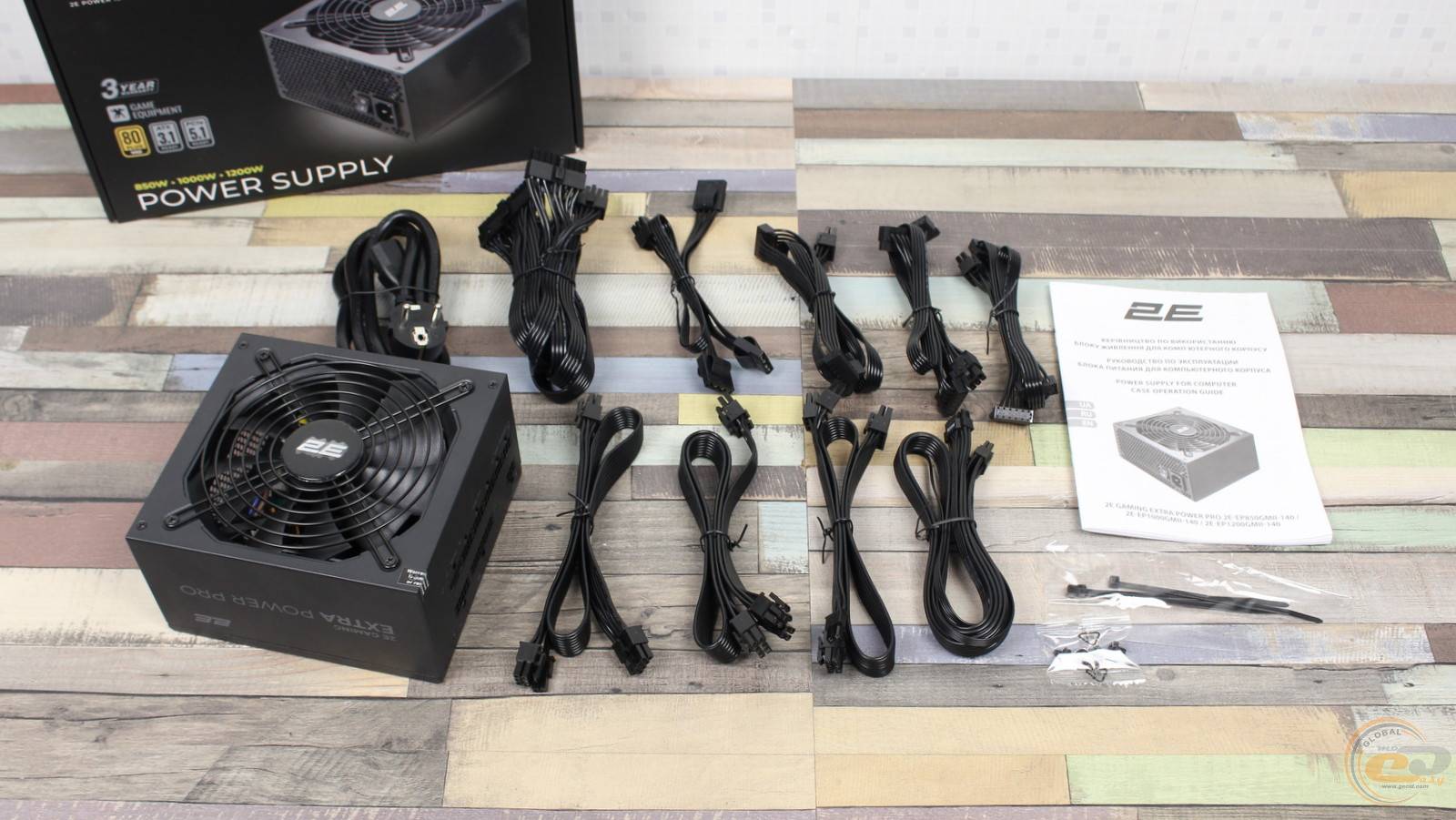

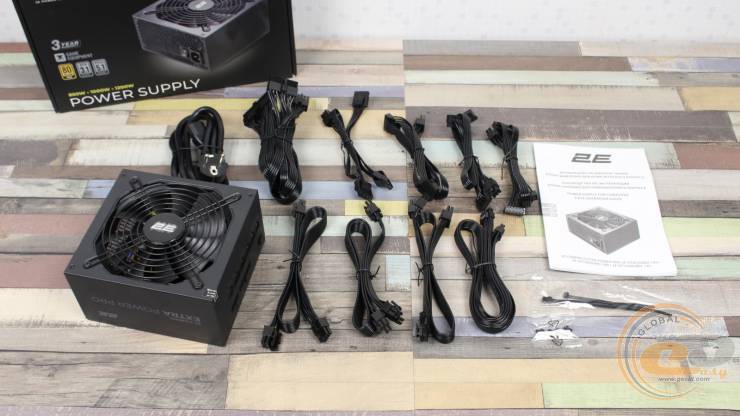

Комплектация вполне ожидаемая для модульного блока питания. В нее входят:

• подключаемые выходные кабели;
• кабель питания длиной 1,2 м;
• стяжки для проводов;
• крепежные винты;
• бумажная инструкция.

Внешний вид

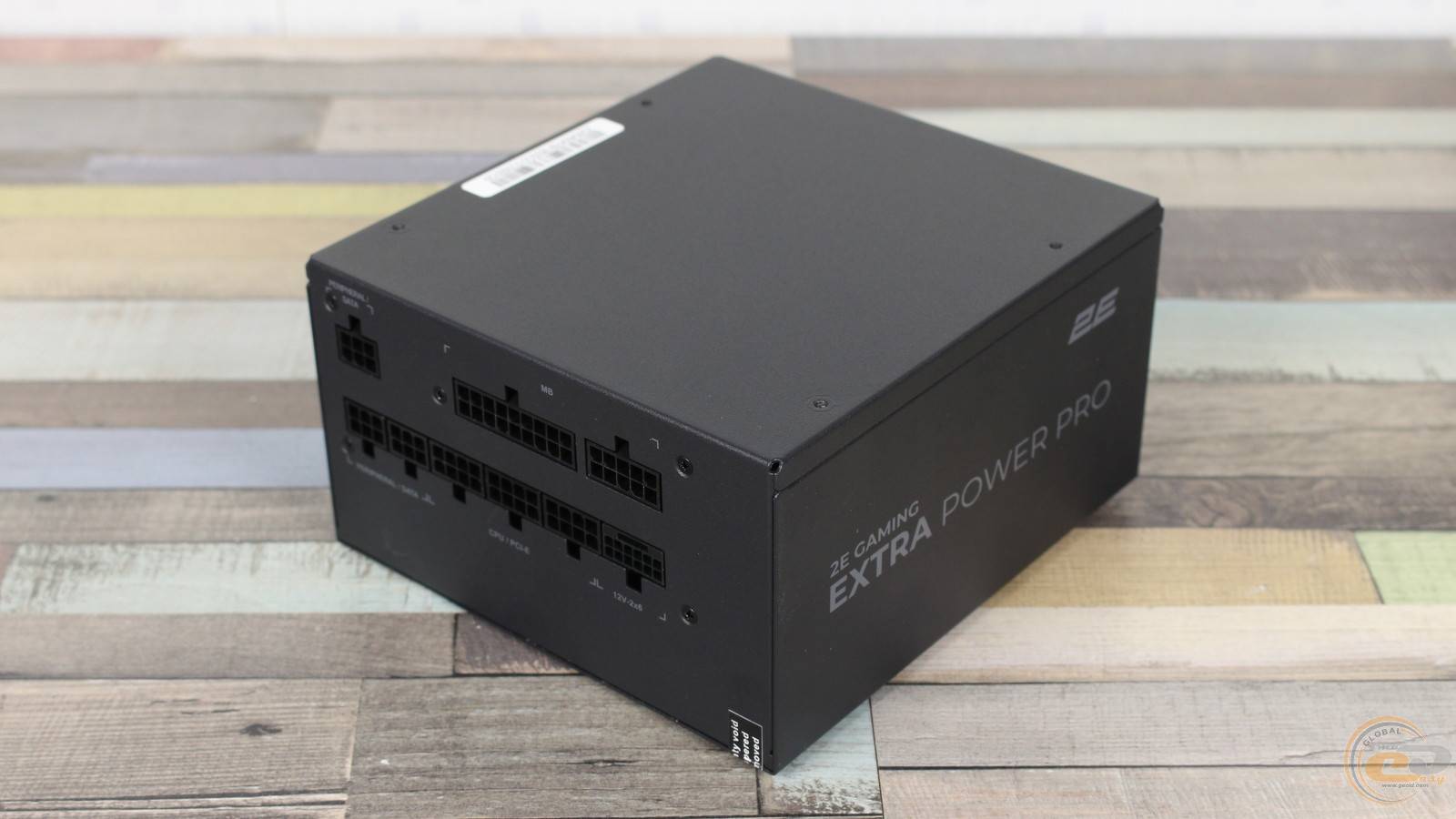

2E Gaming Extra Power Pro 850W имеет классический черный матовый корпус из 0,5-мм стали без дизайнерских излишеств. Вне зависимости от мощности, габариты остаются неизменными: 160 х 150 х 86 мм.

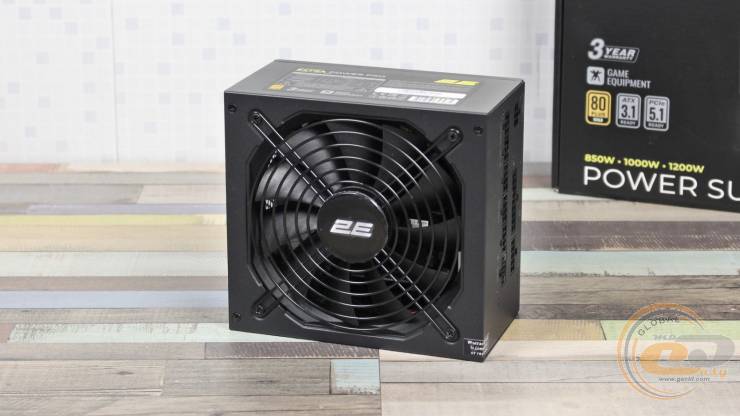

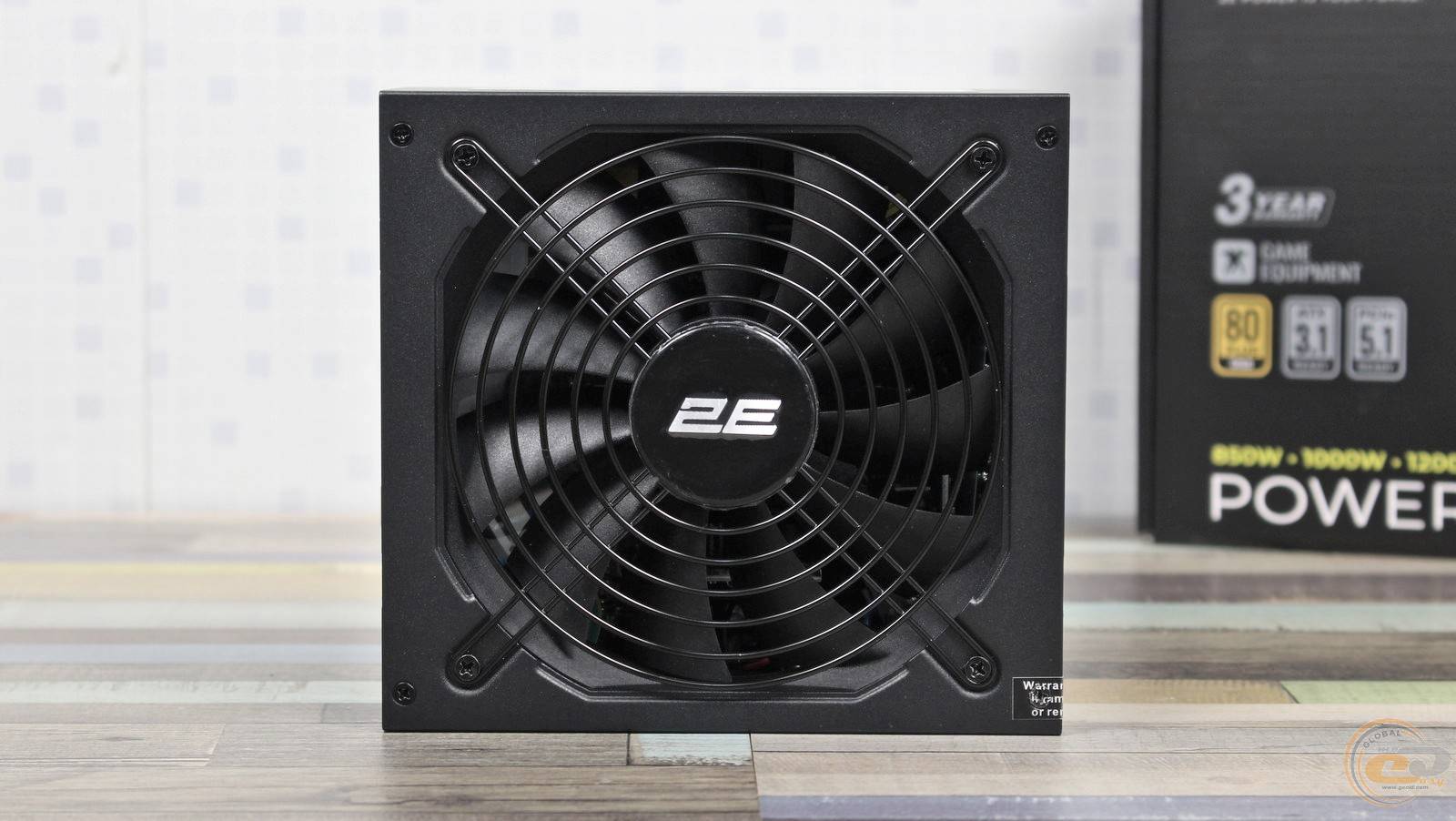

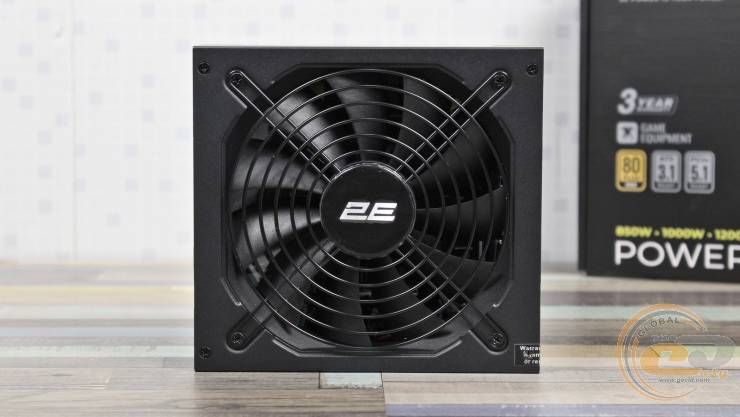

Над 140-мм вентилятором расположена решетка типа «гриль» с логотипом производителя. Рядом видны четыре винта для доступа внутрь, один из которых прикрыт гарантийной пломбой со сроком действия 3 года.

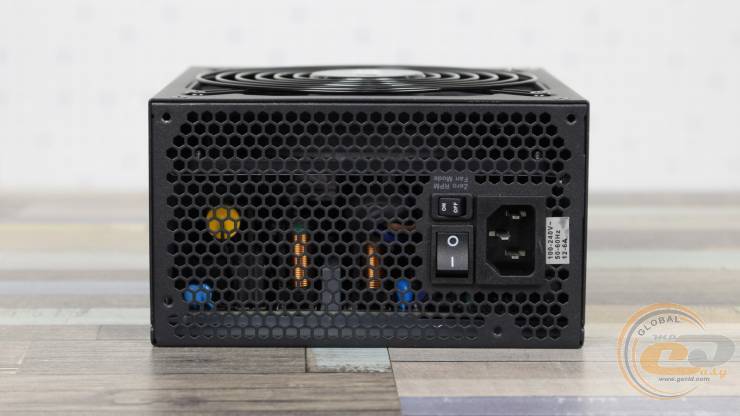

На тыльной части кроме стандартного разъема питания, выключателя и вентиляционных отверстий-«сот», есть также переключатель гибридного режима работы вентилятора.

Ориентация надписи на боковой грани свидетельствует, что блок питания 2E Gaming Extra Power Pro 850W рассчитан на установку вентилятором вверх.

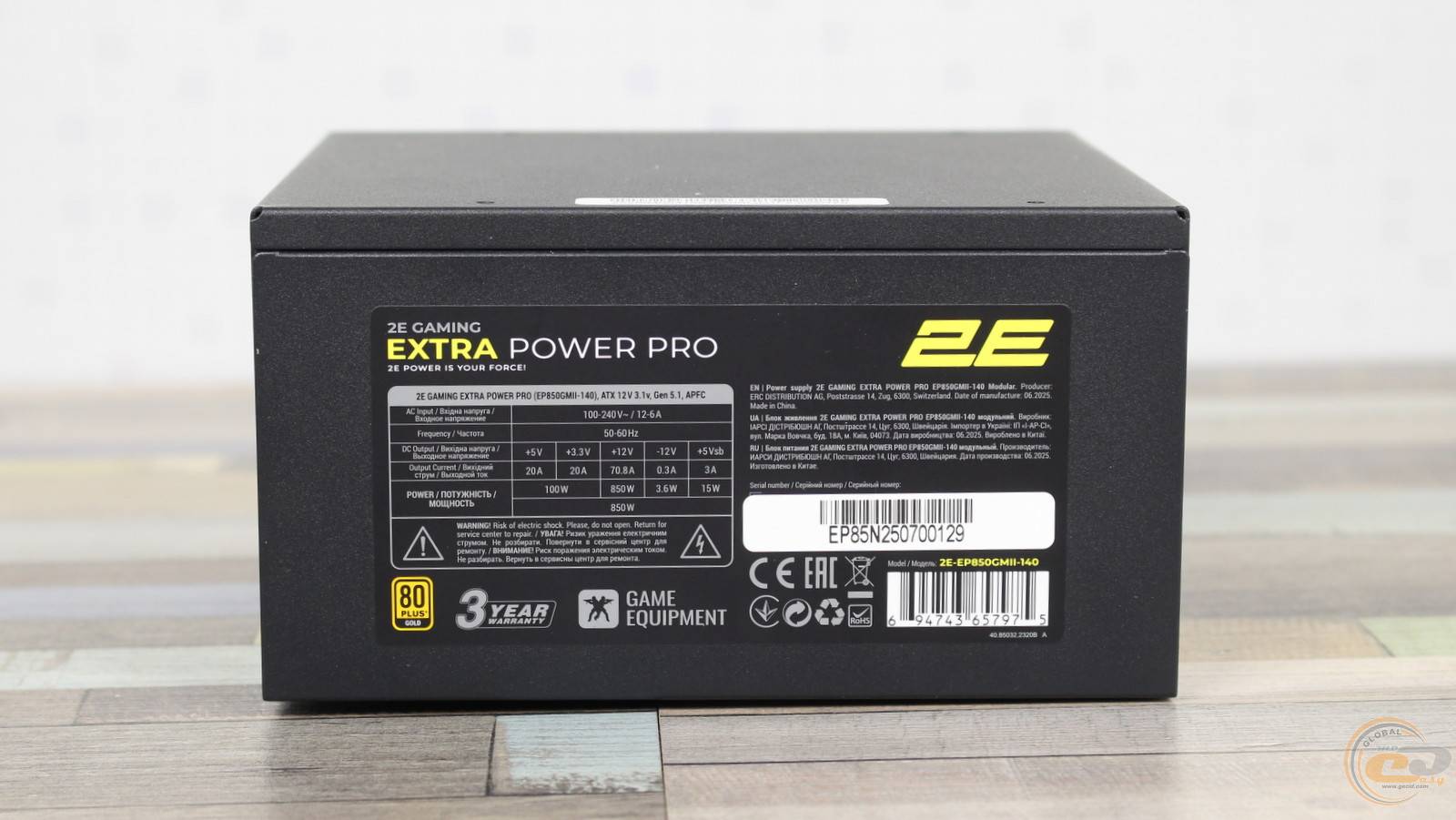

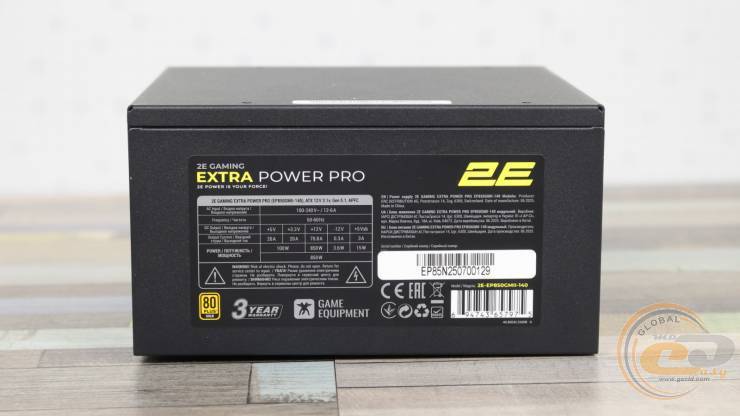

Пользователь же сможет видеть этикетку с электротехническими характеристиками. Здесь указана мощность линии +12В на уровне 850 Вт – она соответствует номинальной, что подтверждает наличие раздельной стабилизации напряжений. Младшие каналы +3,3В и +5В обладают суммарной мощностью 100 Вт, при этом каждый из них можно нагрузить максимум на 20 А. Для модели на 1000 Вт эти параметры аналогичные, а вот в версии на 1200 Вт они составляют соответственно 120 Вт и 22 А. Есть здесь и логотип 80 PLUS Gold.

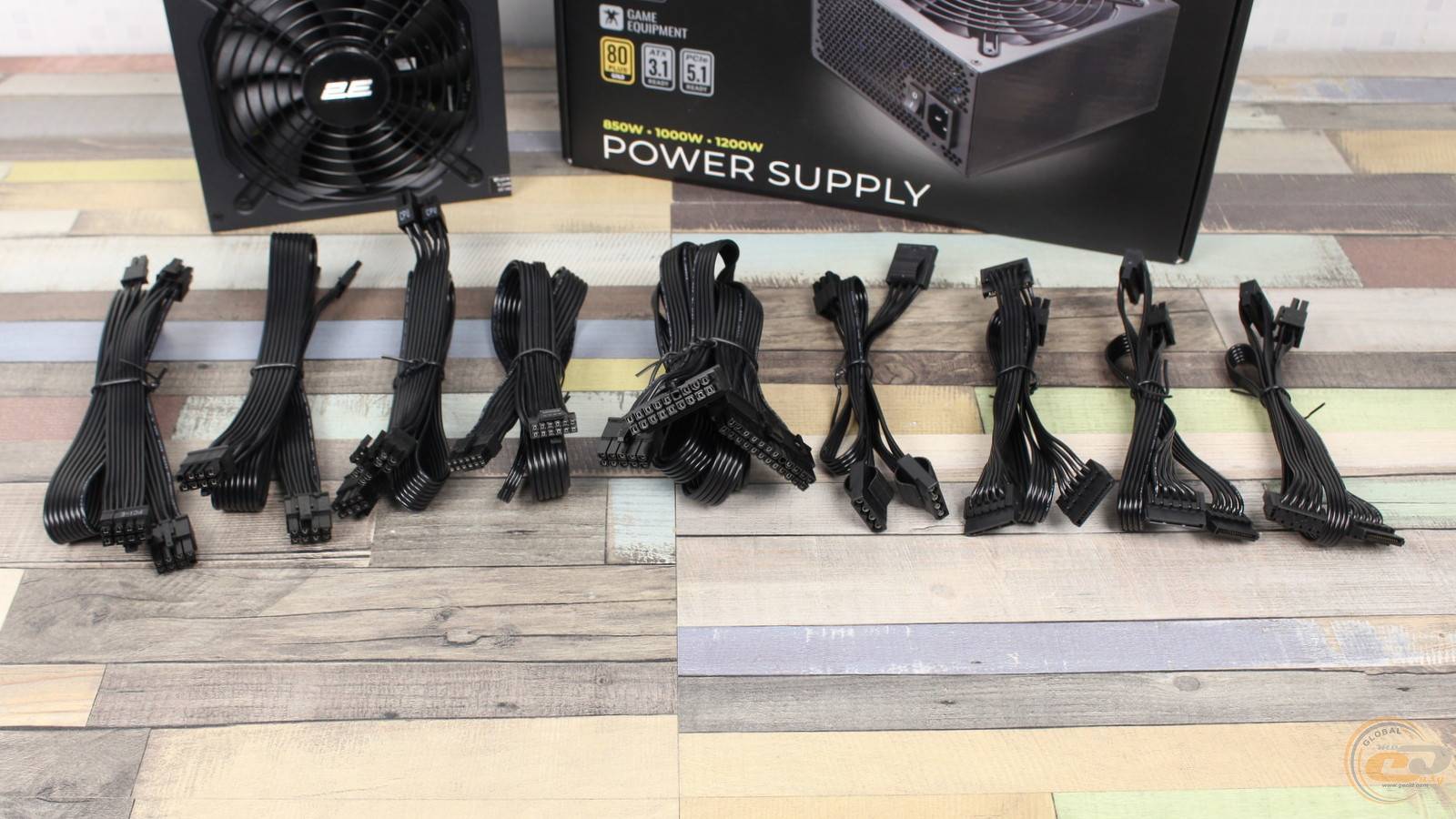

Все выходные кабели исполнены в виде модульных шлейфов. Наиболее нагруженные – для питания процессора, материнской платы и видеокарты – имеют увеличенный калибр 16 AWG, тогда как для периферии используются стандартные 18 AWG.

Полная их конфигурация выглядит следующим образом:

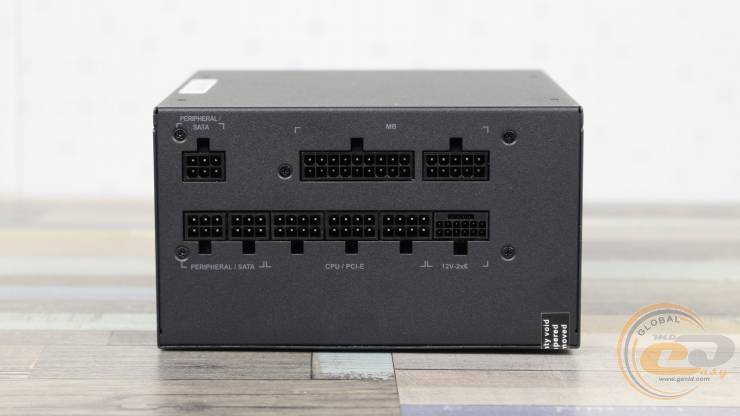

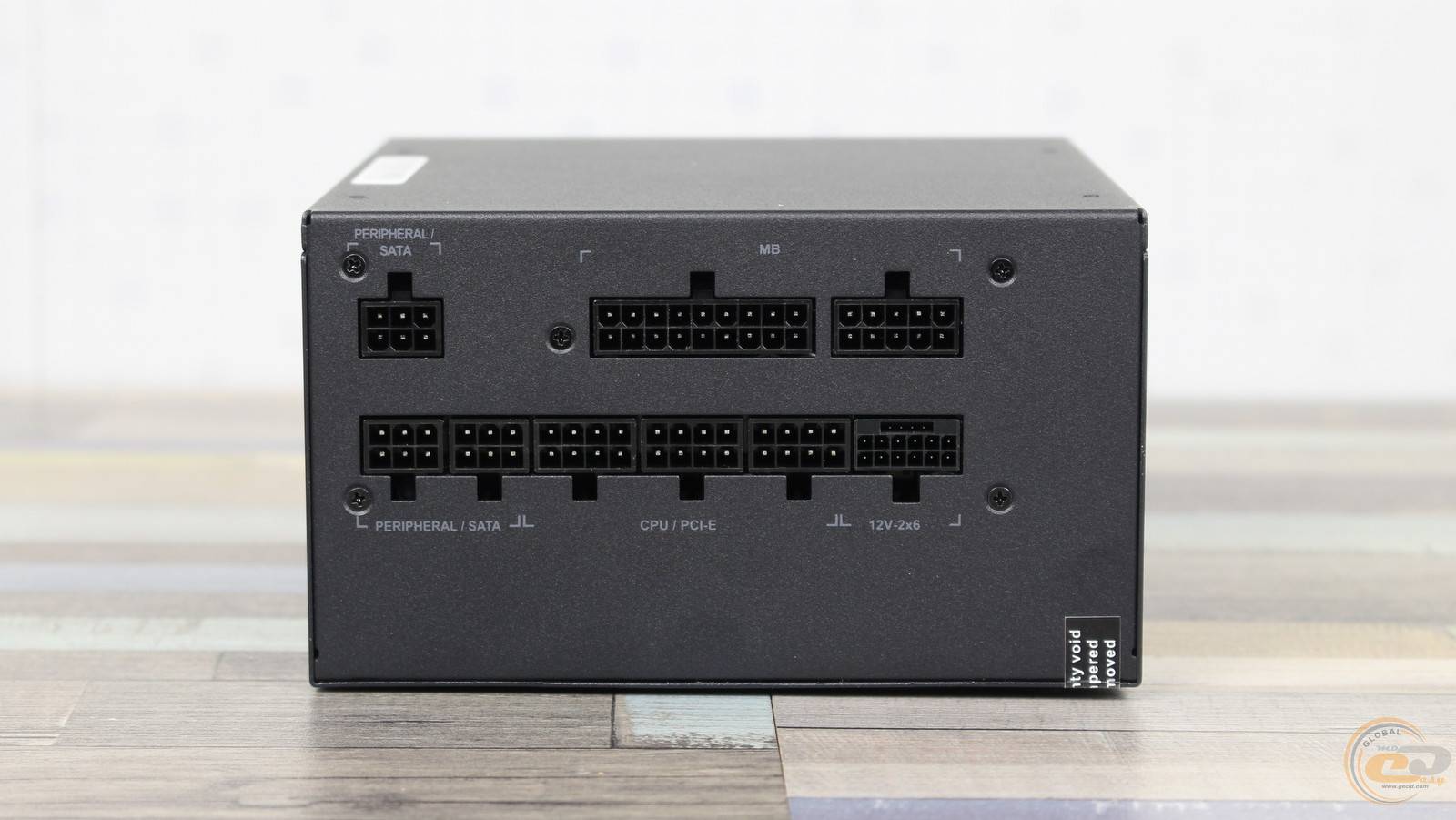

Основные разъемы питания представлены стандартным набором: 20+4-контактный ATX и пара 4+4-контактных ATX12V. Для видеокарт предусмотрено четыре 6+2-контактных PCIe на двух отдельных кабелях, а «вишенкой на торте» является современный 600-ваттный PCIe 5.1 (12V-2×6). Для периферии – шесть SATA и три PATA на четырех отдельных проводах.

Стоит отметить, что модель 1000 Вт имеет идентичный набор портов, тогда как версия на 1200 Вт дополнительно получила пару 6+2-контактных PCIe и три SATA.

Различное количество и форма коннекторов вместе с соответствующими подписями способствуют безошибочному подключению кабелей.

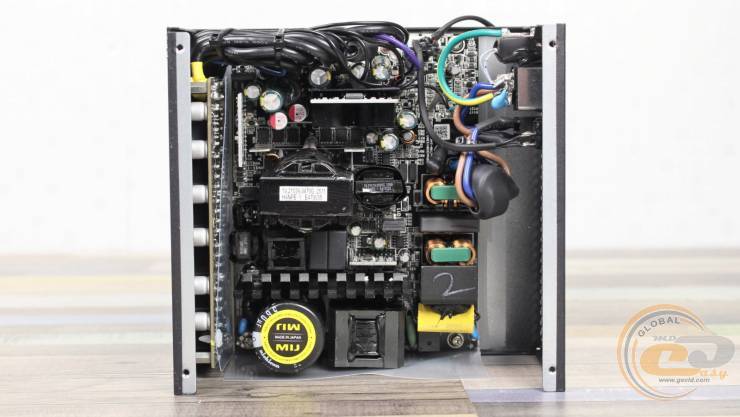

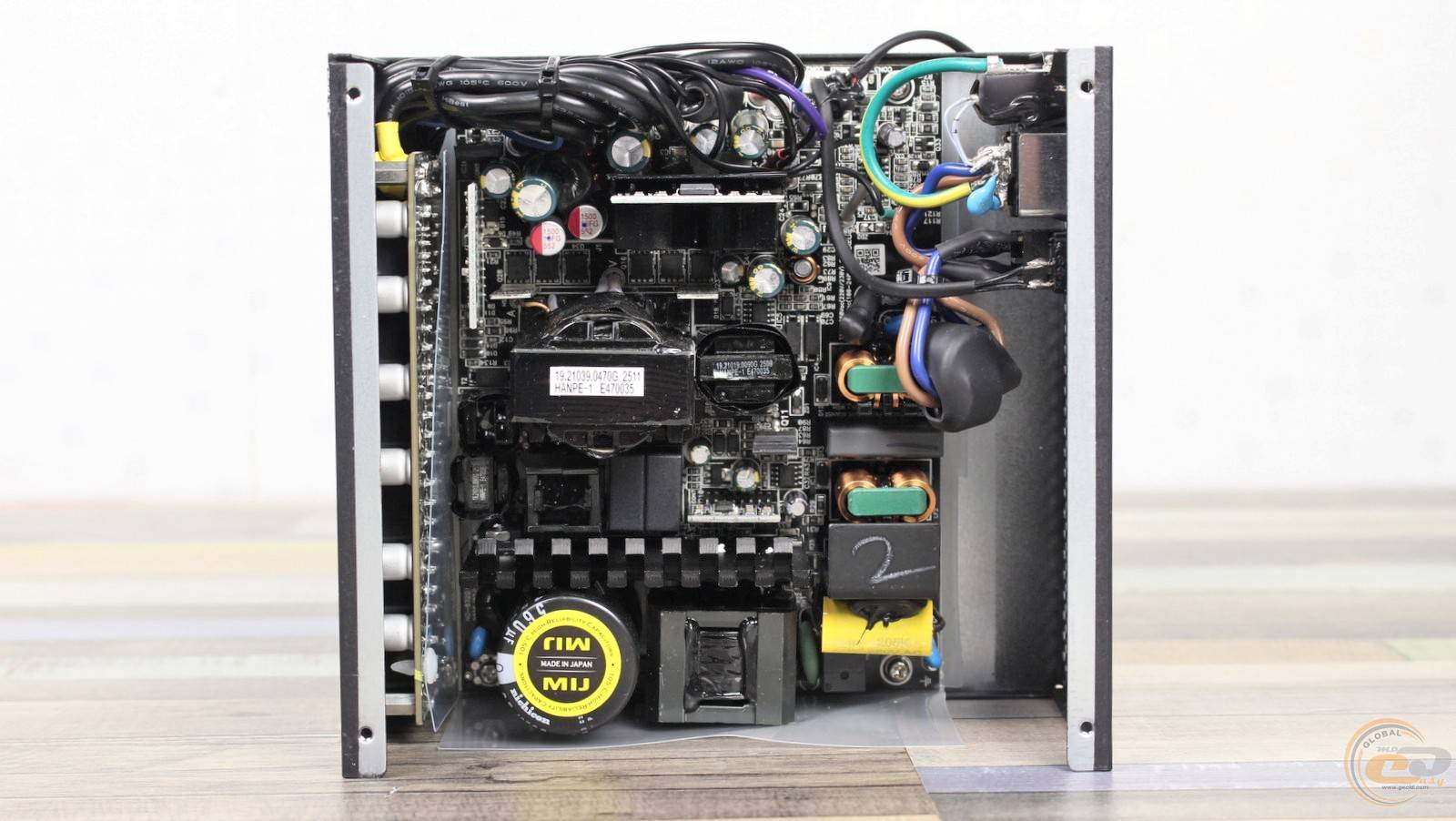

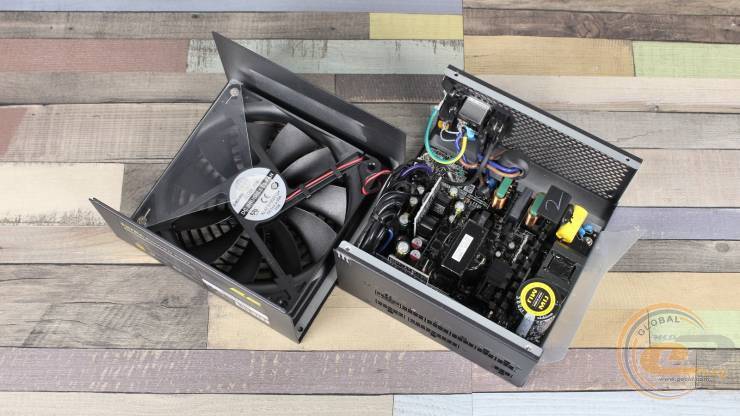

Внутреннее строение

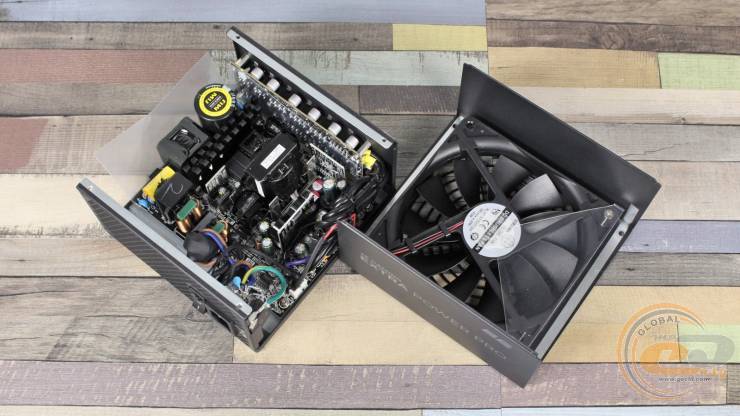

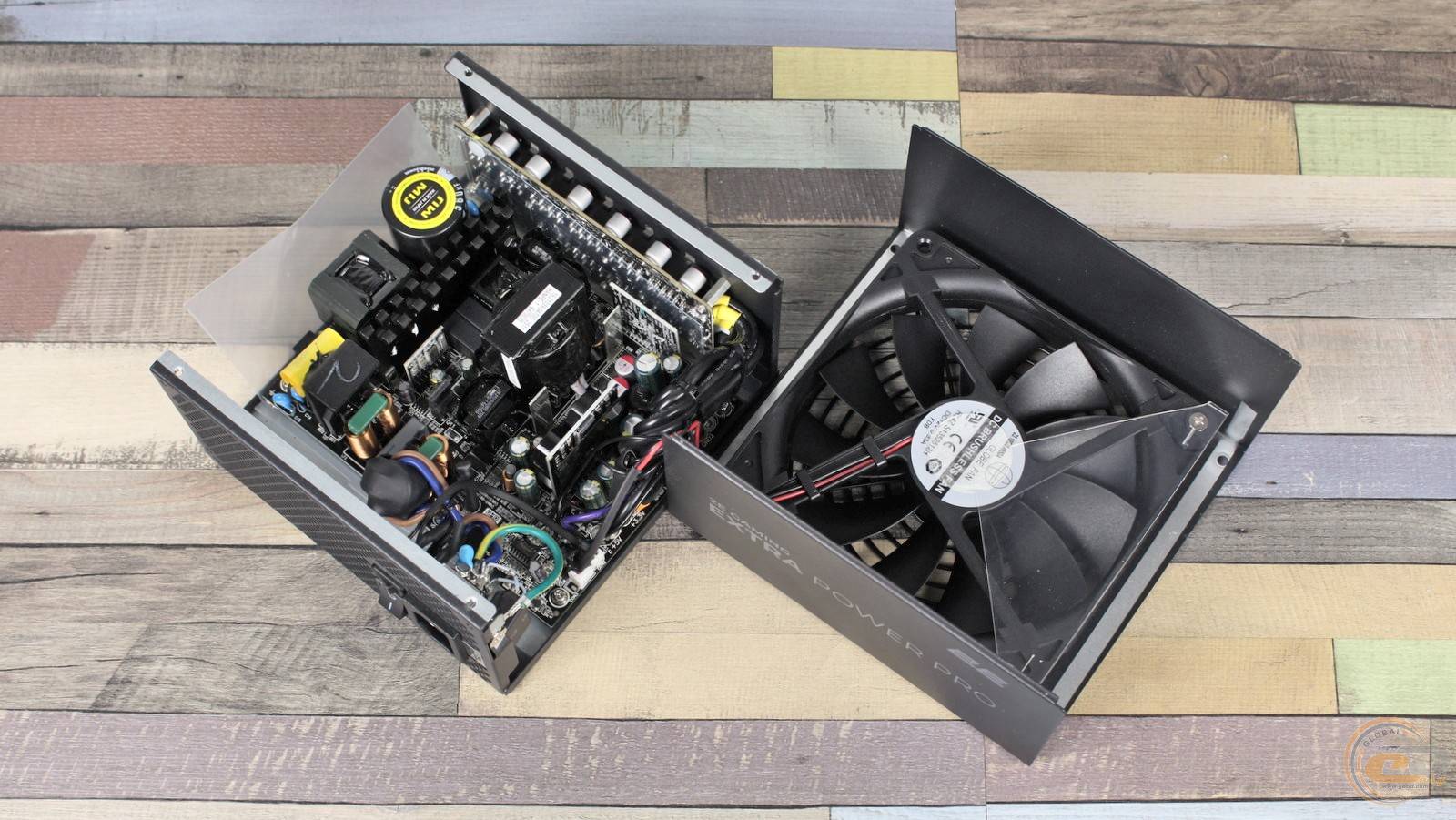

Внутри 2E Gaming Extra Power Pro 850W используется 135-мм вентилятор Globe Fan RL4Z S1352512H на надежном гидродинамическом подшипнике. Он имеет небольшое энергопотребление – всего 4 Вт (12 В при 0,33 А).

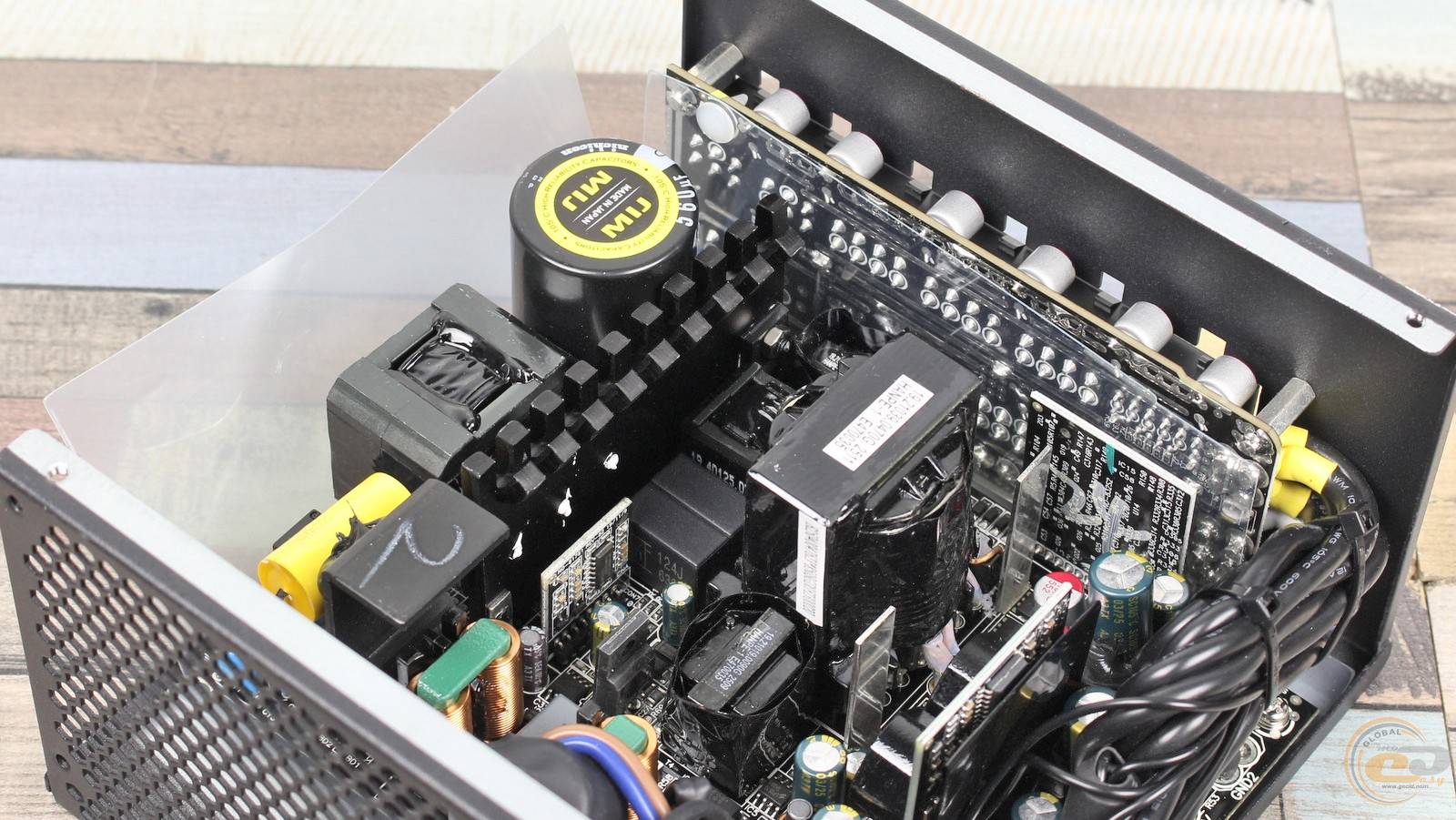

Что касается пассивного отвода тепла, то в первичной цепи установлены два массивных радиатора, а во вторичной — дополнительные пластины для отвода тепла от транзисторов.

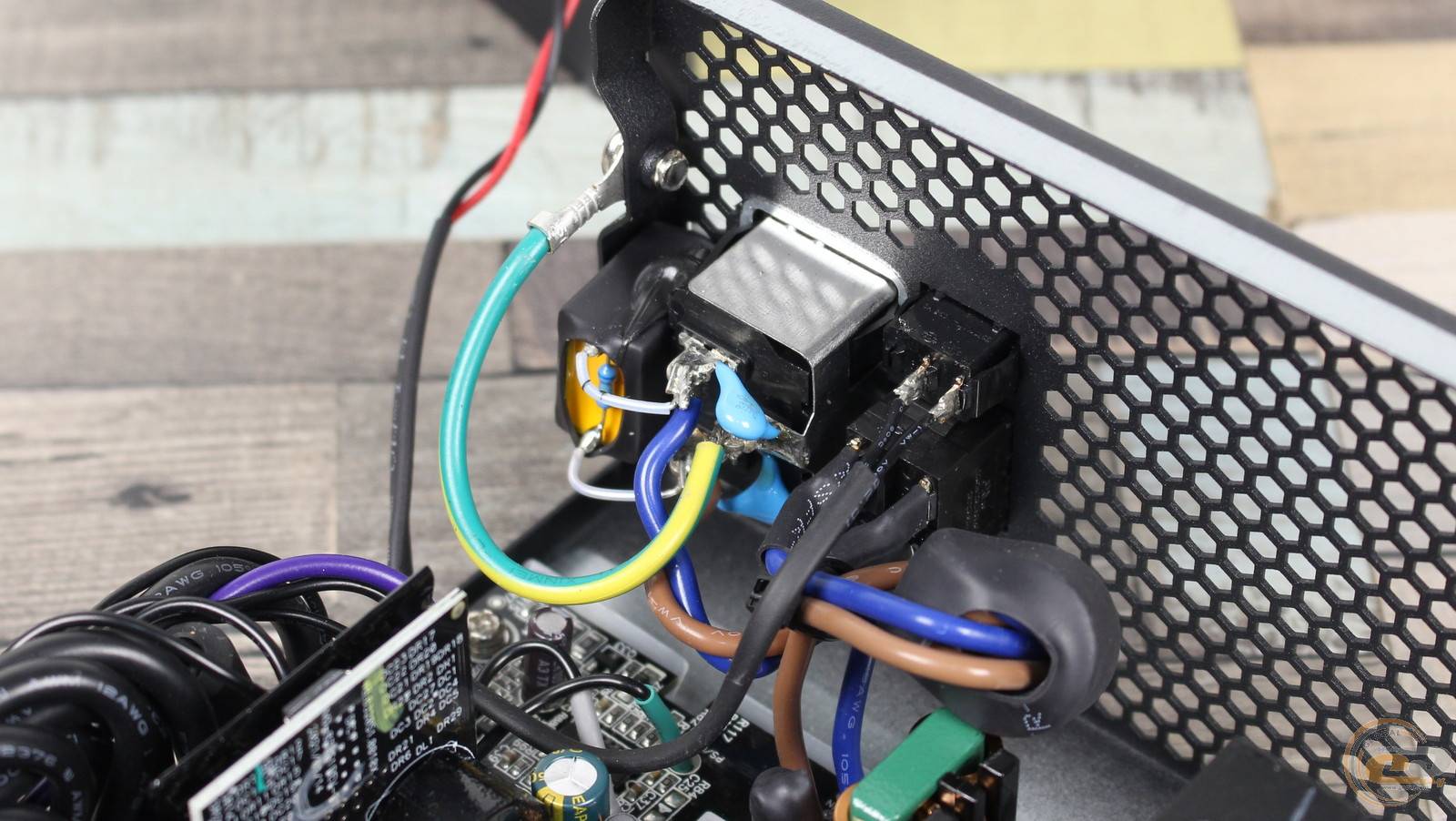

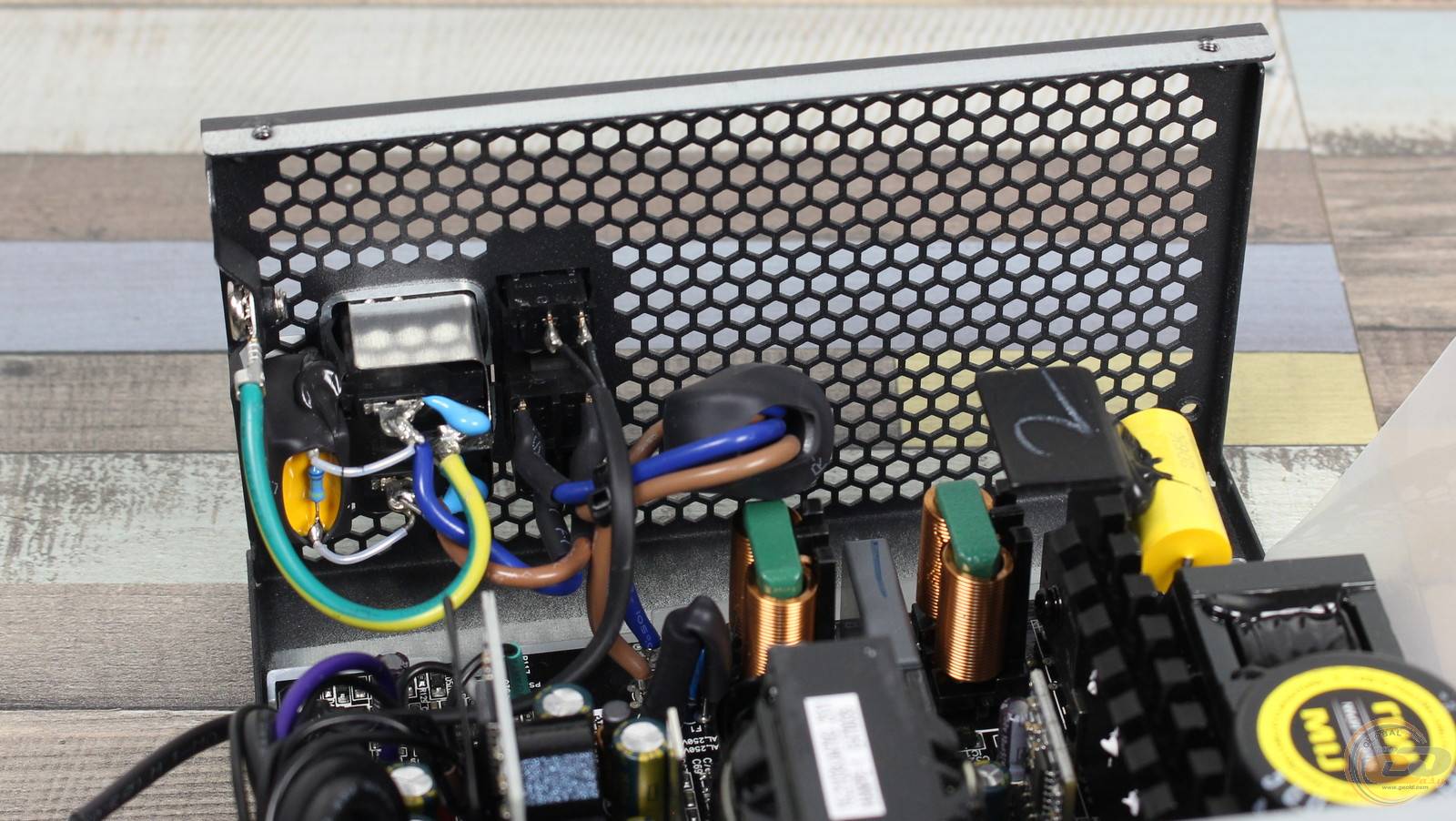

Переходим к деталям. Входной фильтр реализован в полном составе: два дросселя, набор X- и Y-конденсаторов, плавкий предохранитель и варистор.

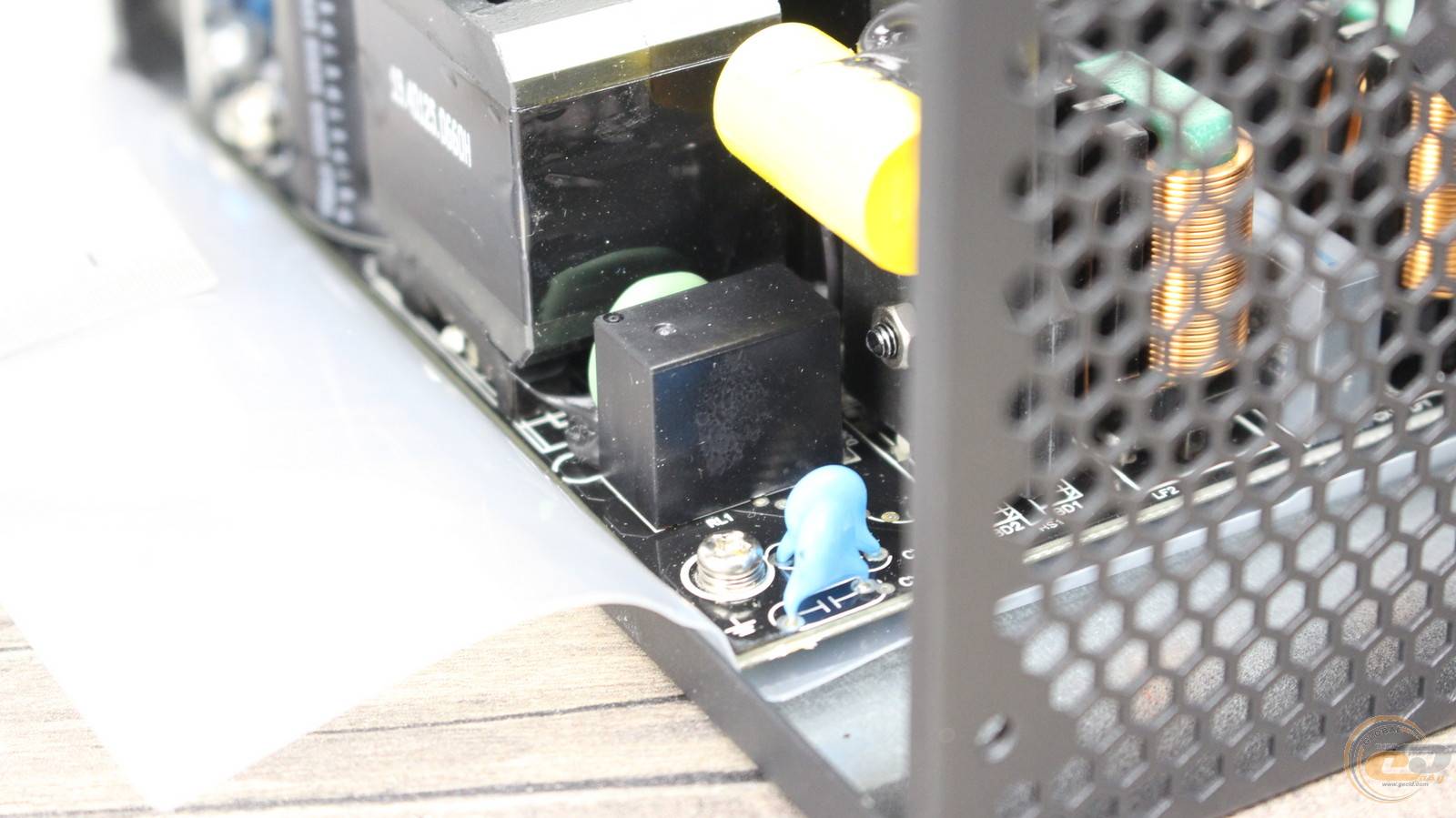

А за диодной сборкой расположен терморезистор из реле для защиты от больших пусковых токов.

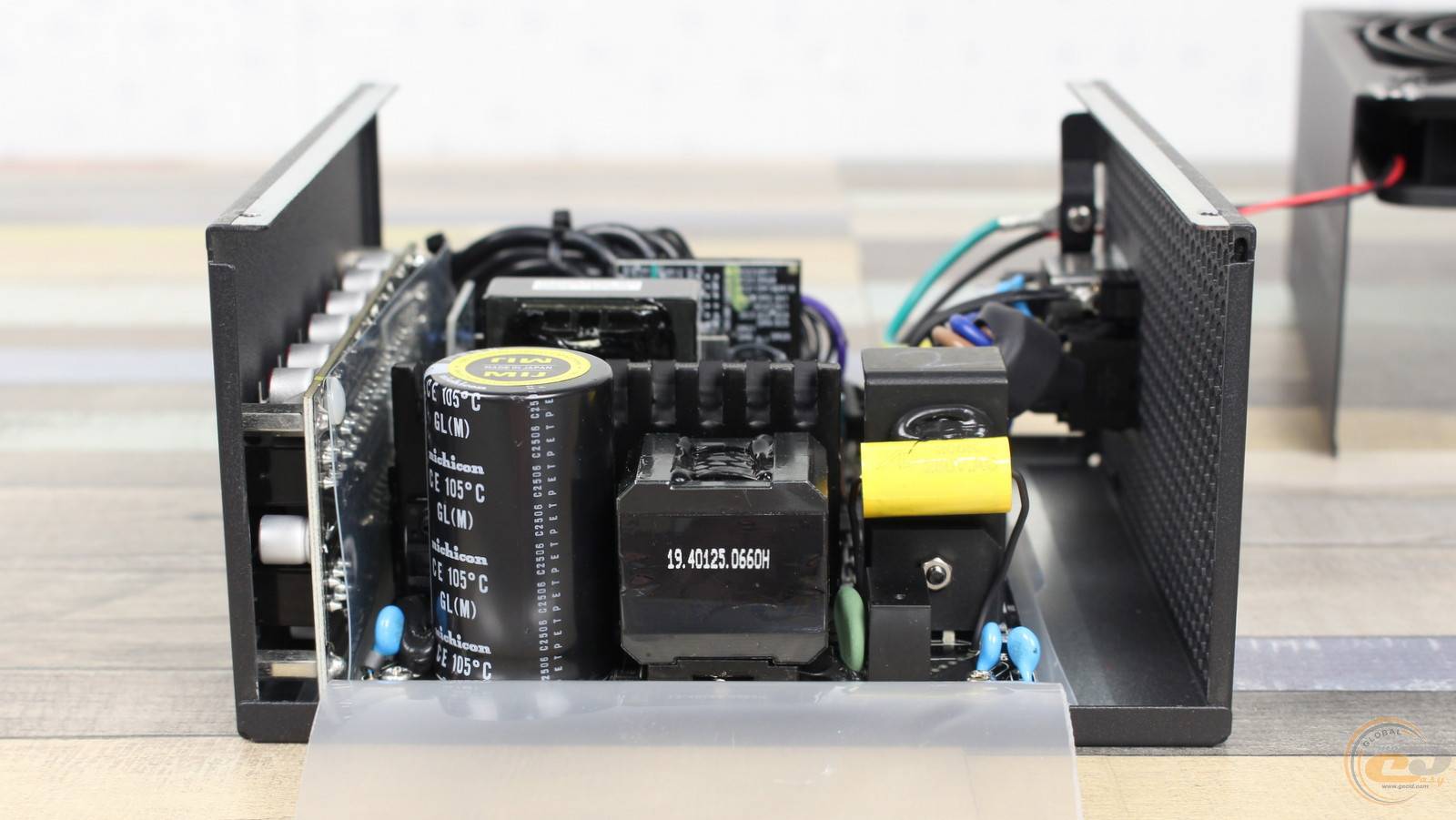

Габаритный дроссель в узле APFC работает вместе с силовыми элементами на самом большом радиаторе.

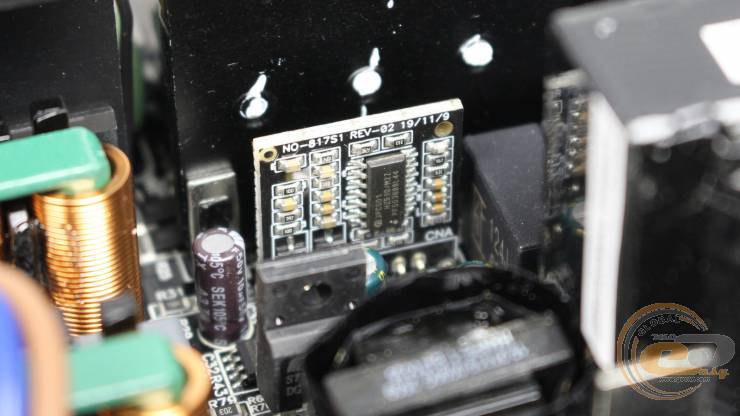

Этот узел управляется ШИМ-контроллером Infineon ICE3PCS01G, размещенным на отдельной дочерней плате.

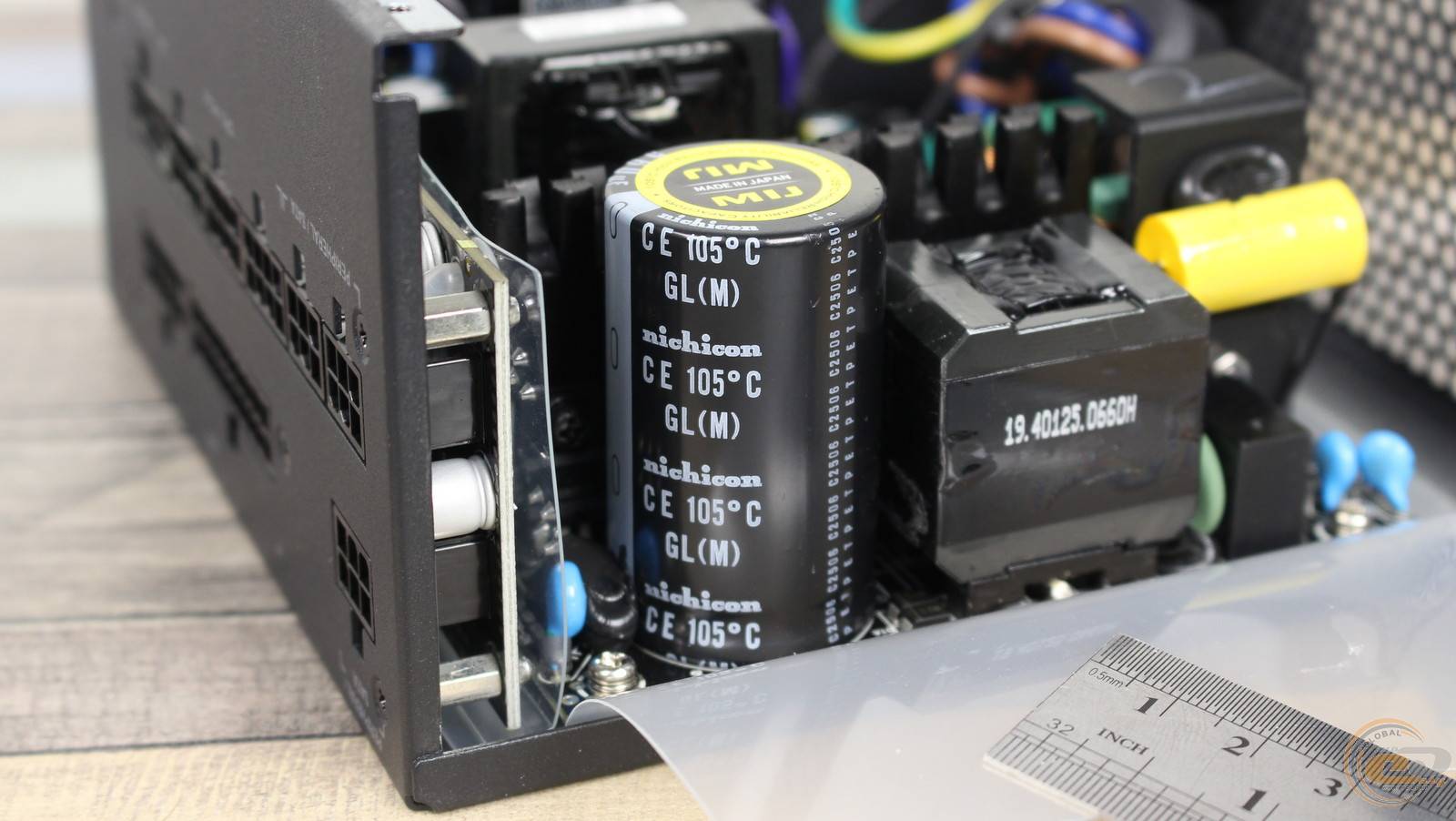

Входной высокотемпературный конденсатор nichicon японского происхождения радует качеством, хотя его емкость 560 мкФ является относительно невысоким показателем для 850-ваттного блока питания.

Первичный преобразователь включает в себя пару MOSFET-транзисторов и два конденсатора, формирующих резонансную полумостовую схему.

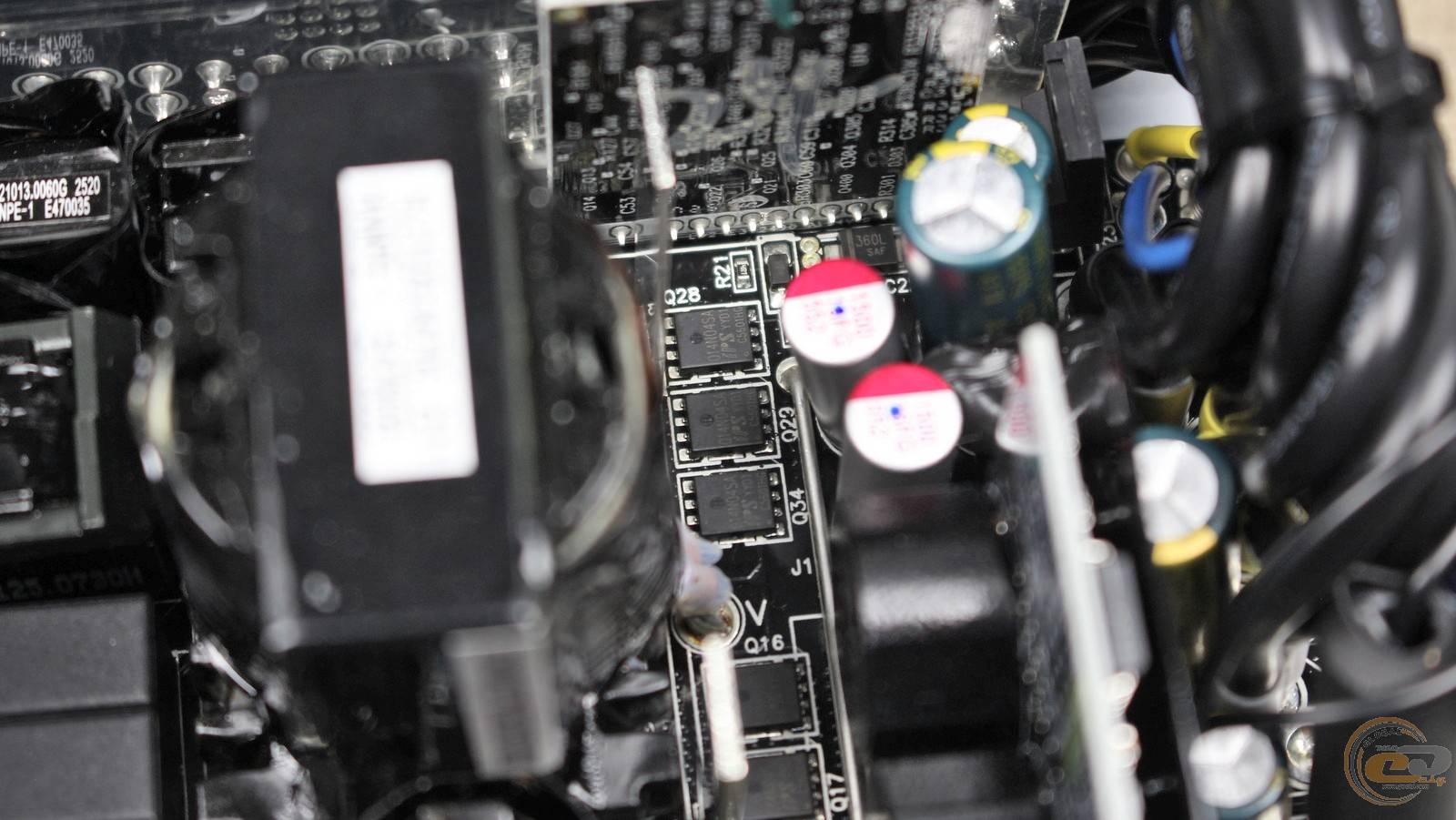

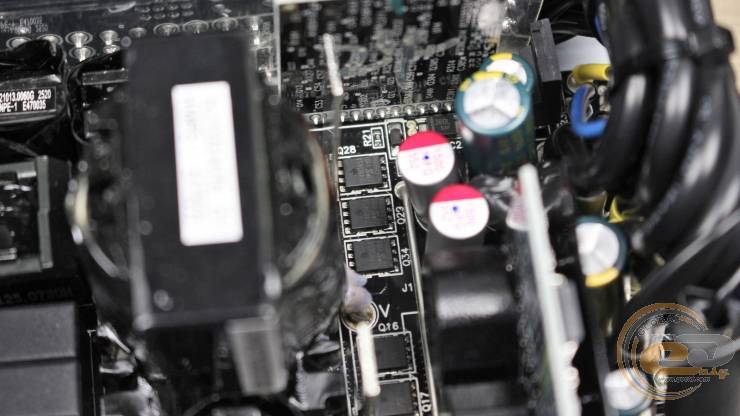

В свою очередь, в составе синхронного выпрямителя напряжения работают шесть транзисторов IPS 014N04SA с дополнительным охлаждением.

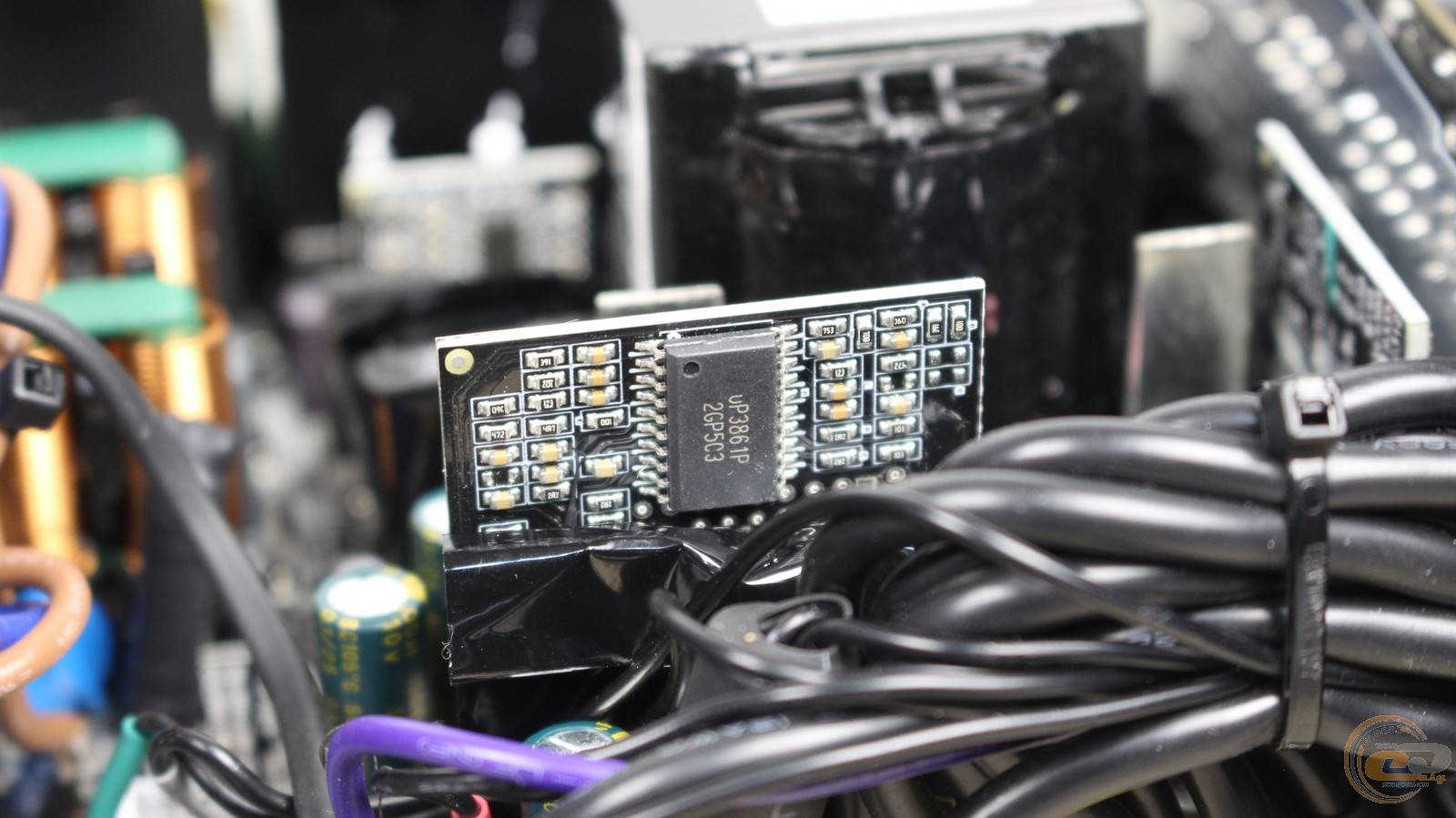

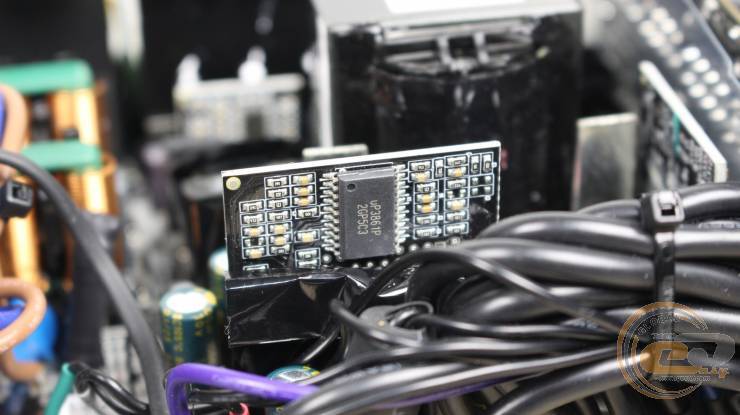

На отдельной вертикальной PCB расположены DC-DC преобразователи, которые формируют каналы +5В и +3,3В. Они работают под управлением двухканального контроллера uP3861P.

Конденсаторы заслуживают особого внимания. На плате с выходными разъемами использовано большое количество надежных полимерных элементов, еще несколько расположенных на основной плате. Что касается электролитов, то они представлены тайваньскими TEAPO из высокотемпературных серий. Такие компоненты доступнее японских аналогов, но в то же время надежнее китайских.

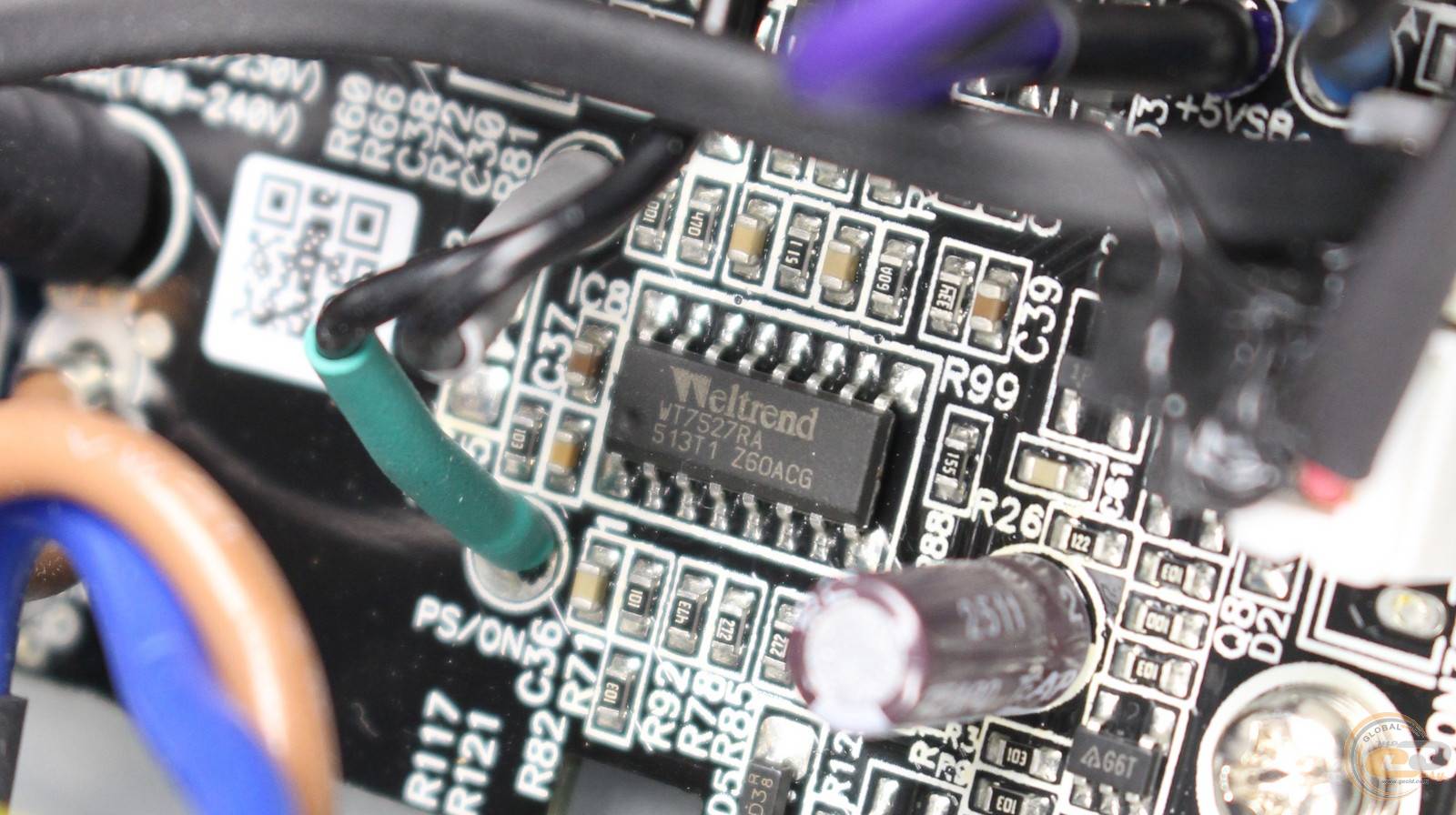

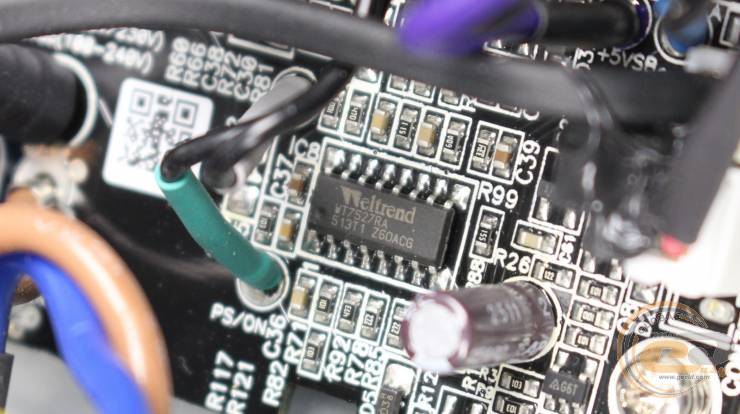

В тестируемом блоке питания реализован полный набор защит, чему способствует использование микросхемы Weltrend WT7527RA:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрева (OTP)
• от перегрузки по току каждого канала (OCP).

Кросс-нагрузочные характеристики

Пора протестировать устройство на практике. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

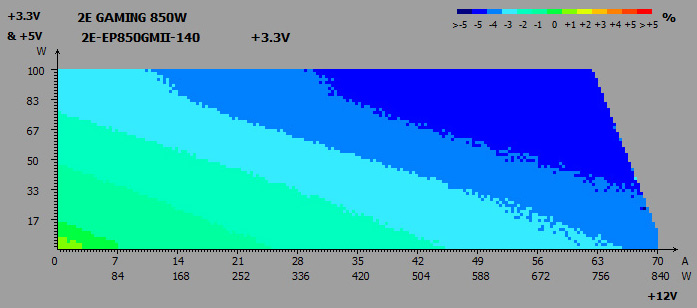

Во время кросс-нагрузочных тестов на основных линиях питания 2E Gaming Extra Power Pro 850W были зафиксированы следующие отклонения:

• линия +3,3В: от –5% до 0%;
• линия +5В: от –2% до +1%;
• линия +12В: от –2% до +2%.

На всех трёх линиях они находятся в пределах нормы. Каналы +5В и +12В показывают особо стабильные показатели, которые можно назвать примерными.

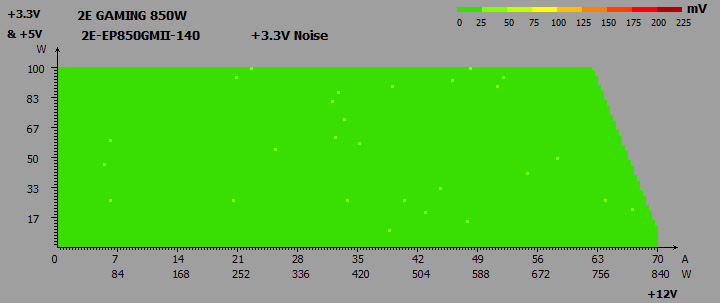

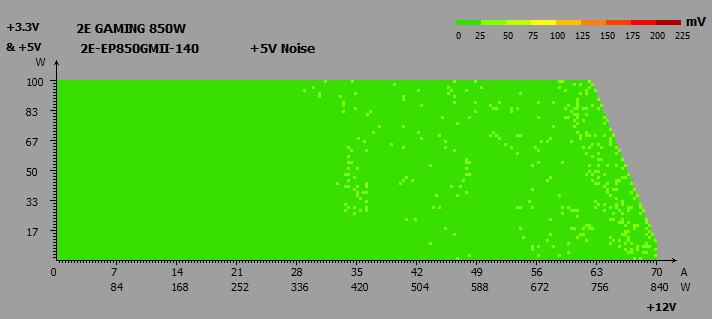

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

К пульсациям также никаких вопросов – на всех основных каналах они не превышают 50 мВ.

Дежурная линия питания + 5VSB

Значения напряжений дежурной линии питания находятся в допустимых пределах: от 5,13 до 4,87 В, т.е. ±2,6%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC заслуживает отметки «отлично»: при нагрузке в 170 Вт коэффициент PF достиг 0,92 и дальше постепенно возрастал до максимально возможных 0,99.

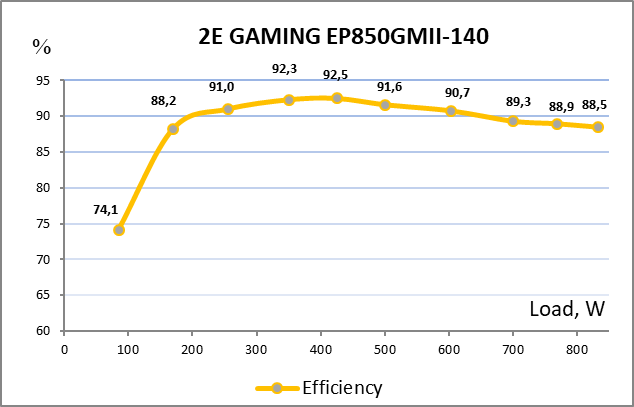

КПД

Энергоэффективность блока питания соответствует сертификации 80 PLUS Gold. При нагрузке на уровне 20%, 50% и 100% номинальной мощности коэффициент полезного действия превышал необходимые значения — 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

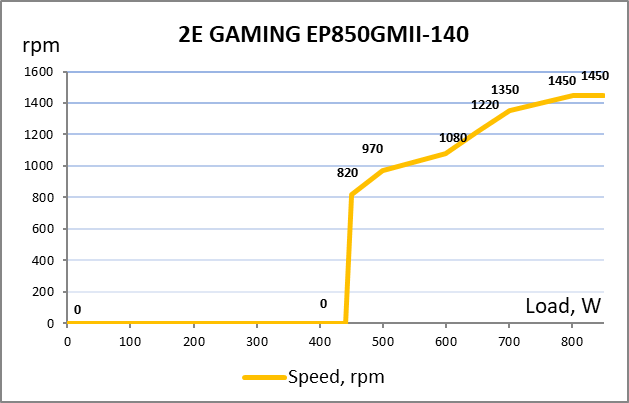

С включенным гибридным режимом работы системы охлаждения вентилятор 2E Gaming Extra Power Pro 850W стартует только при нагрузке 440 Вт, что составляет более 50% от номинала. До отметки 650 Вт он тихо работает на скорости 820-1200 об/мин. Далее обороты растут до максимальных 1450 об/мин, но уровень шума остается ниже среднего и вполне комфортный для длительной работы за компьютером.

Если перевести переключатель на тыльной панели в режим «Off», пропеллер запускается сразу при старте ПК и работает практически бесшумно — на скорости около 650 об/мин.

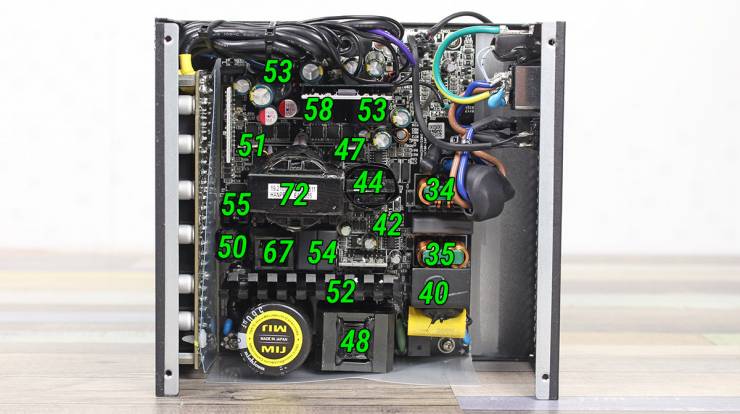

После 20-минутного тестирования под нагрузкой 800 Вт главный трансформатор прогрелся до 72°C, а остальные элементы оставались еще холоднее. Это, в свою очередь, положительно влияет на долговечность работы устройства. В ходе тестов температура в помещении составляла 23°C.

Практические испытания на реальной конфигурации

Для проверки на реальной конфигурации был собран мощный ПК с 12-ядерным 24-поточным процессором AMD Ryzen 9 5900X и двумя видеокартами: 450-ваттный ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 250-ваттный ASUS ROG ROG.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS ROG STRIX GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простая» и «Максимальная нагрузка», которая создавалась с помощью теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Благодаря использованию DC-DC-преобразователей напряжения на всех трех каналах превышали номинальные значения в пределах от 1,2 до 2,4%, что можно считать отличным результатом. Разница между показателями в простое и под нагрузкой также незначительная – не более 1,2%.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всем преимуществам, 2E Gaming Extra Power Pro 850W демонстрирует очень низкое энергопотребление: всего 2 Вт в выключенном состоянии компьютера и 4 Вт в спящем режиме.

Итоги

Уже с первого взгляда блок питания 2E Gaming Extra Power Pro 850W (2E-EP850GMII-140) по цене около ₴4200 или менее $100 привлекает соотношением цены и возможностей. Более близкое знакомство только подтвердило это и раскрыло еще больше преимуществ.

Соответствие сертификации 80 PLUS Gold стало возможным благодаря использованию современной полумостовой резонансной схемы с DC-DC-преобразователями. Именно такая архитектура обеспечивает стабильные выходные напряжения при разных нагрузках.

Приятным сюрпризом стал японский высокотемпературный электролит Nichicon, дополненный полимерными конденсаторами и тайваньскими элементами TEAPO среднего качества. Все это очень достойный набор для устройства в данном ценовом сегменте.

Отдельно стоит отметить вентилятор на гидродинамическом подшипнике, обеспечивающем тихую работу. В гибридном режиме блок питания может оставаться бесшумным до нагрузки 440 Вт, а также при номинальных 850 Вт уровень шума остается комфортным. При этом внутренние компоненты не перегреваются, что положительно влияет на долговечность блока.

Еще одной сильной стороной протестированного устройства является современный 600-ваттный коннектор PCIe 5.1 (12V-2x6), позволяющий подключать новейшие видеокарты без дополнительных адаптеров.

В итоге, 2E Gaming Extra Power Pro 850W оставил очень положительные впечатления: он совмещает высокую энергоэффективность, хорошие выходные показатели, тишину, достаточно качественную элементную базу и современные интерфейсы – и все это по очень привлекательной цене.

Достоинства:

• отличный уровень КПД (сертификат 80 PLUS Gold);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки напряжений при подключении мощной конфигурации;
• наличие всех видов защит;
• входной конденсатор японского происхождения;
• гидродинамический подшипник вентилятора;
• очень низкий нагрев внутренних элементов;
• комфортный шумовой фон на всем диапазоне нагрузок;
• возможность бесшумной работы при нагрузке до 440 Вт;
• модульные плоские кабели-шлейфы;
• наличие одного 600-ваттного PCIe 5.1 (12V-2×6) и четырех 6+2-контактных разъемов PCIe;
• доступная цена.

Особенности:

• использование ряда высокотемпературных тайваньских конденсаторов;
• 3 года гарантии.
