Обзор 2E Gaming Stable Power Pro 700W: очень доступный 700-ваттный блок питания

В наши руки попал блок питания мощностью 700 Вт с ценником всего ₴2200-2400 или $50-55. Обычно такое сочетание указывает на тотальную экономию на коннекторах и внутреннем наполнении, но не в случае с 2E GAMING Stable Power Pro 700W (2E-ST700BRII-120).

Он получил DC-DC-преобразователи напряжения, тайваньские конденсаторы и современный разъем для питания видеокарт PCIe 5.1 – это очень щедрый набор для устройства данного ценового диапазона. Поэтому нам представилась возможность проверить заявления производителя и узнать другие особенности этого блока питания — о них и расскажем далее.

Спецификация

Модель	2E Gaming Stable Power Pro 700W (2E-ST700BRII-120)
Тип	ATX12V 3.1
Максимальная мощность, Вт	700
Мощность по каналу +12В, Вт.	700
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	18
Максимальный ток канала +5В, А	18
Максимальный ток канала +12В, А	58,3
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	230
Входной ток, А	5
КПД, %	≤87
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (450 Вт)
Модульный	Ні
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Гидравлический (Hydraulic, HDB)
Защити	OCP, OVP, OPP, OTP, SCP, UVP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Масса, кг	1,73
Гарантия, лет	3
Сайт производителя	2E Gaming
Страница устройства	2E Gaming Stable Power Pro 700W

Упаковка и комплект поставки

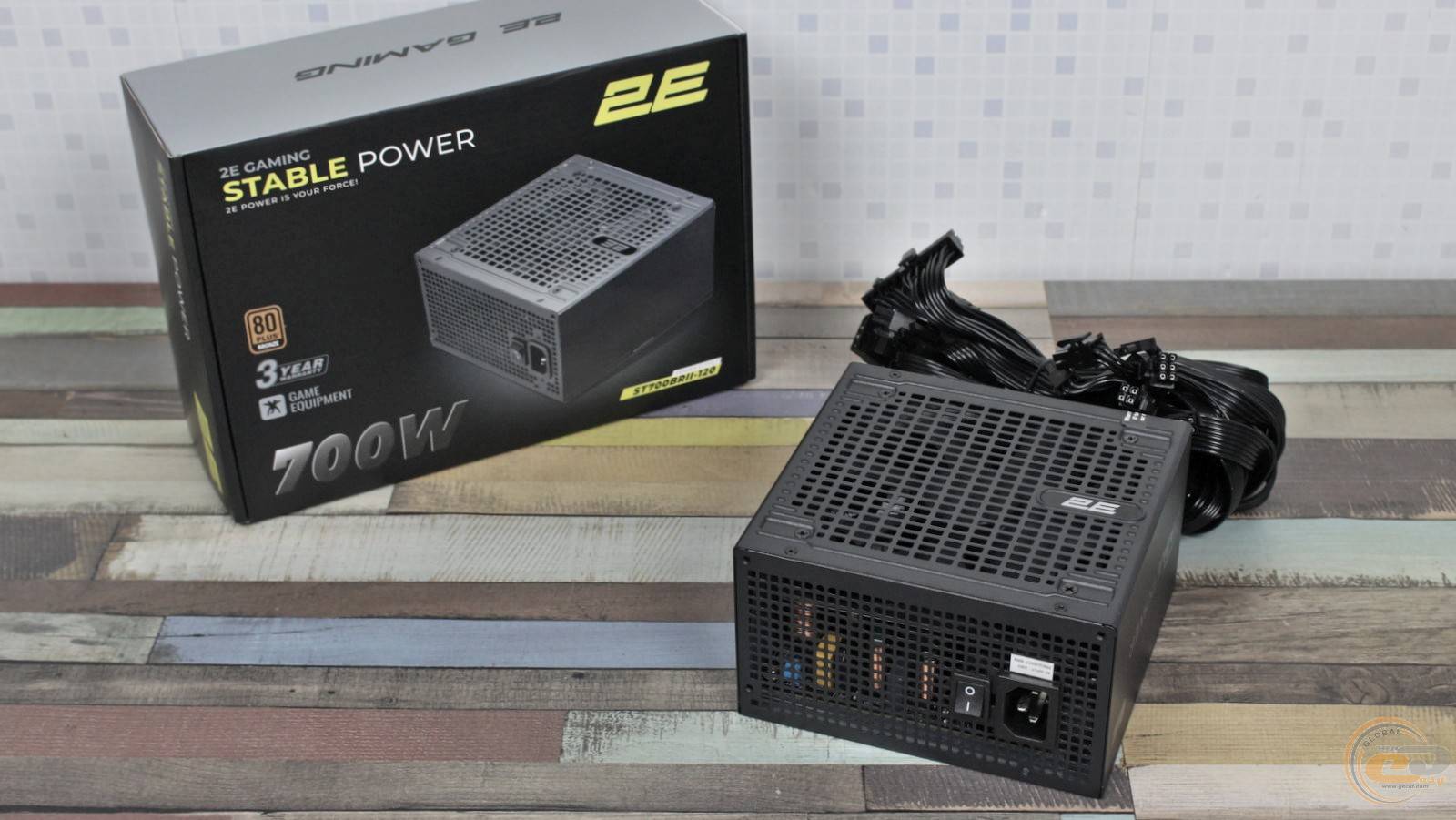

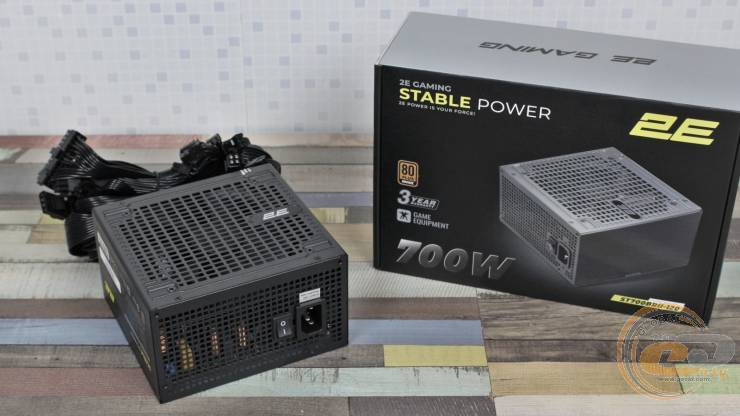

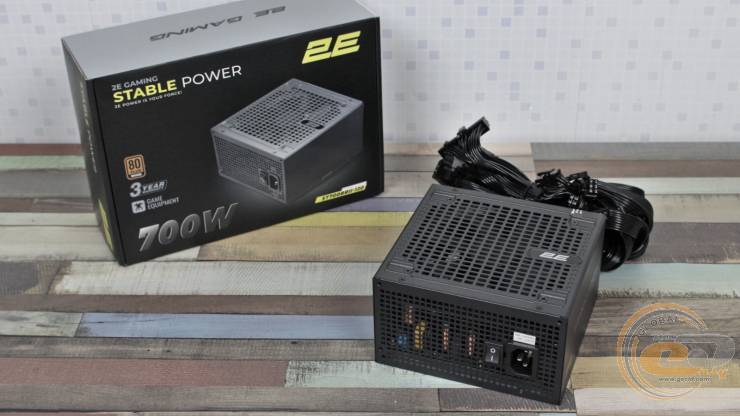

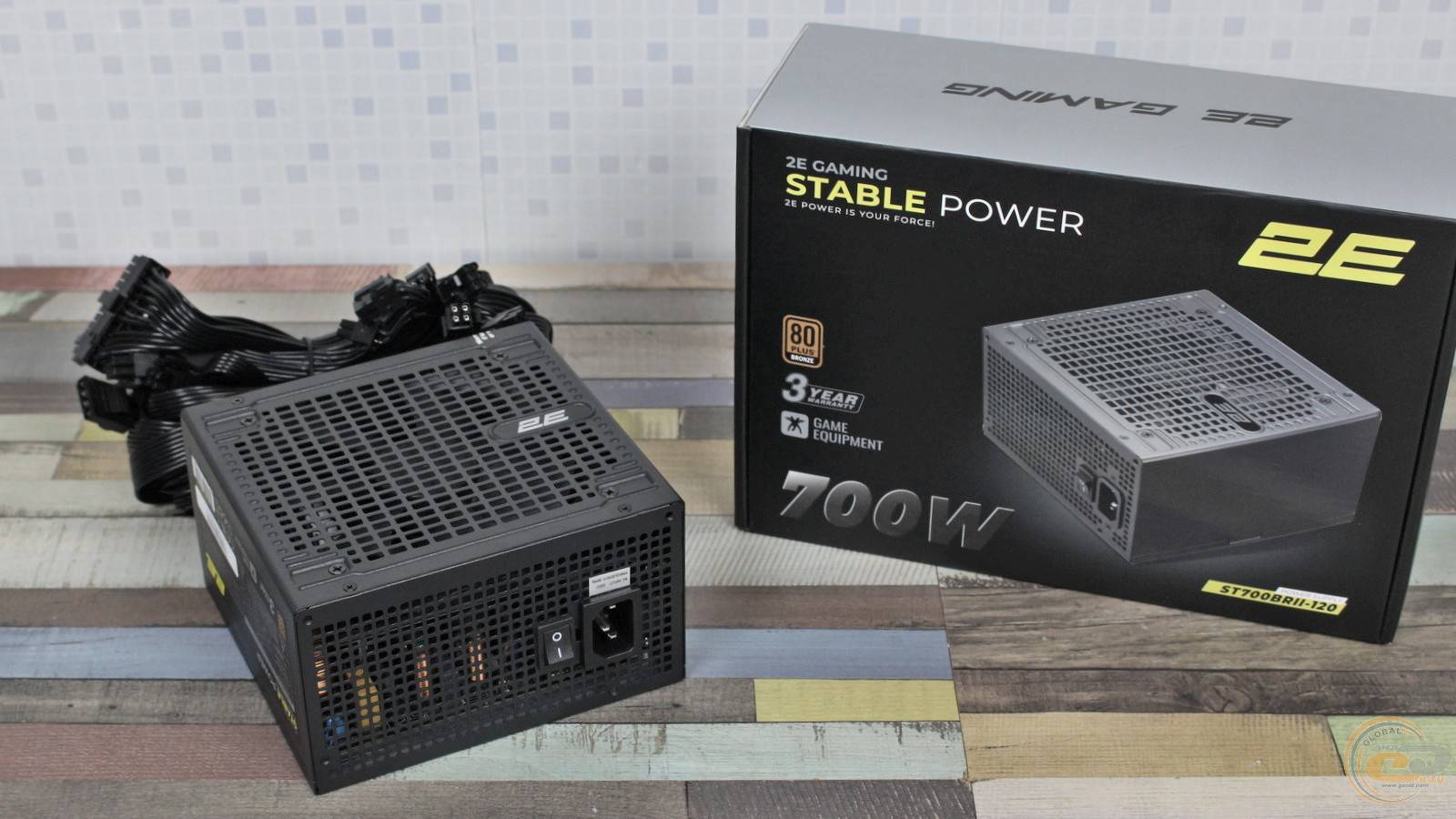

Довольно информативная коробка созданная исключительно для 700-ваттника, хотя в продаже присутствует также и 800-ваттное решение.

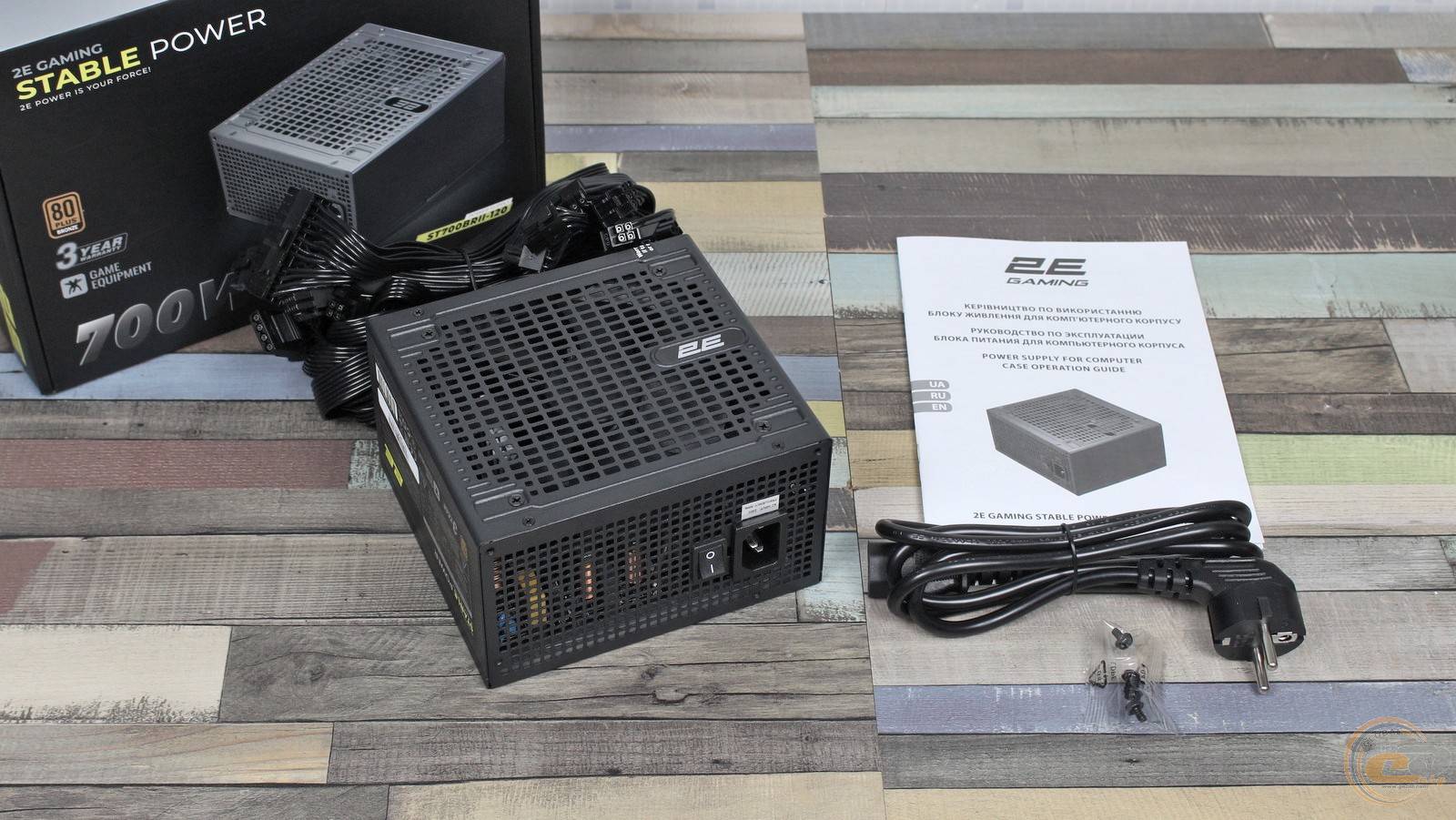

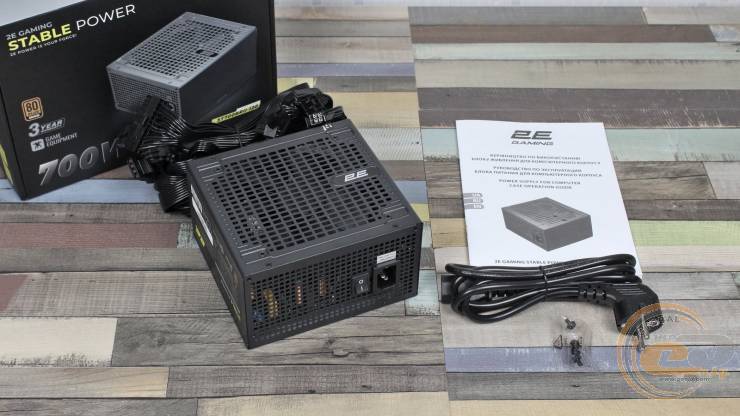

Поскольку перед нами устройство без модульного подключения кабелей, то его комплектация включает только кабель питания длиной 1,2 м, крепежные винты и бумажную инструкцию.

Внешний вид

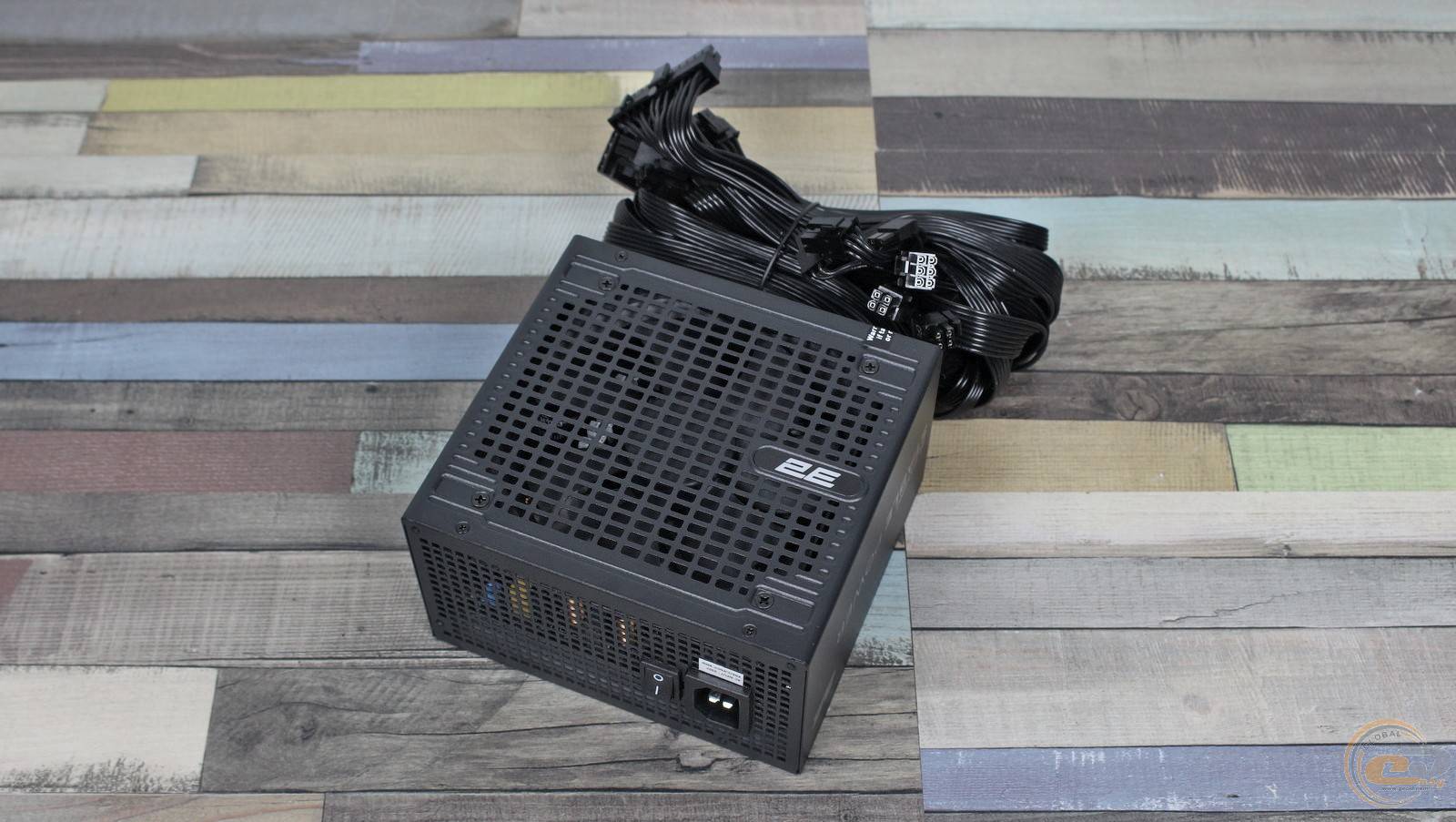

Блок питания 2E Gaming Stable Power Pro 700W изготовлен из 0,5 мм стали с черным матовым покрытием и имеет скромные размеры 140 х 150 х 86 мм.

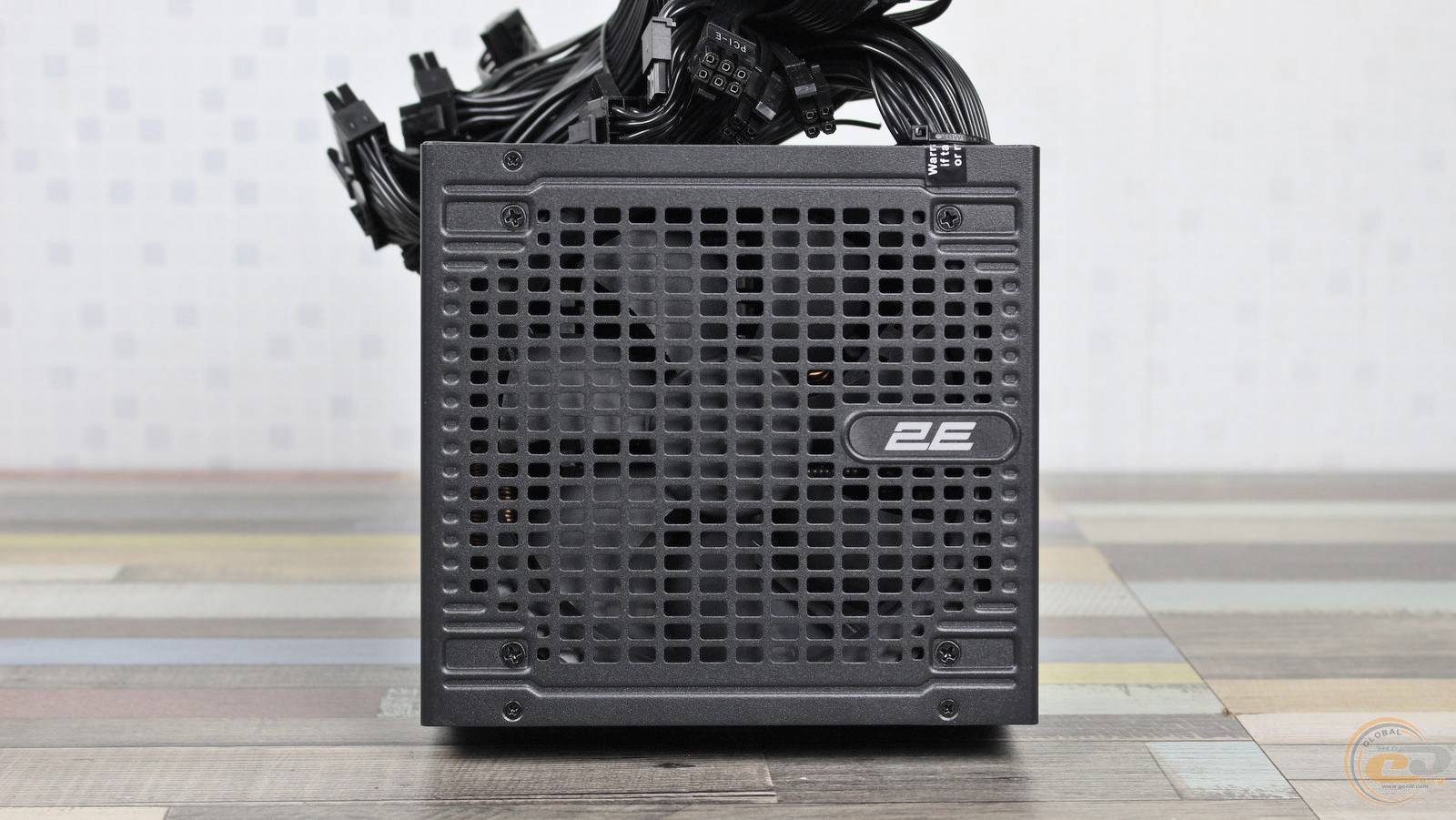

И хотя перед нами очень доступное устройство, производитель позаботился о некоторых изюминках, придающих его облику оригинальности. Так, в наличие неординарные прямоугольные отверстия над 120-мм вентилятором, штамповка и логотип производителя. Есть здесь и гарантийная пломба со сроком действия в 3 года.

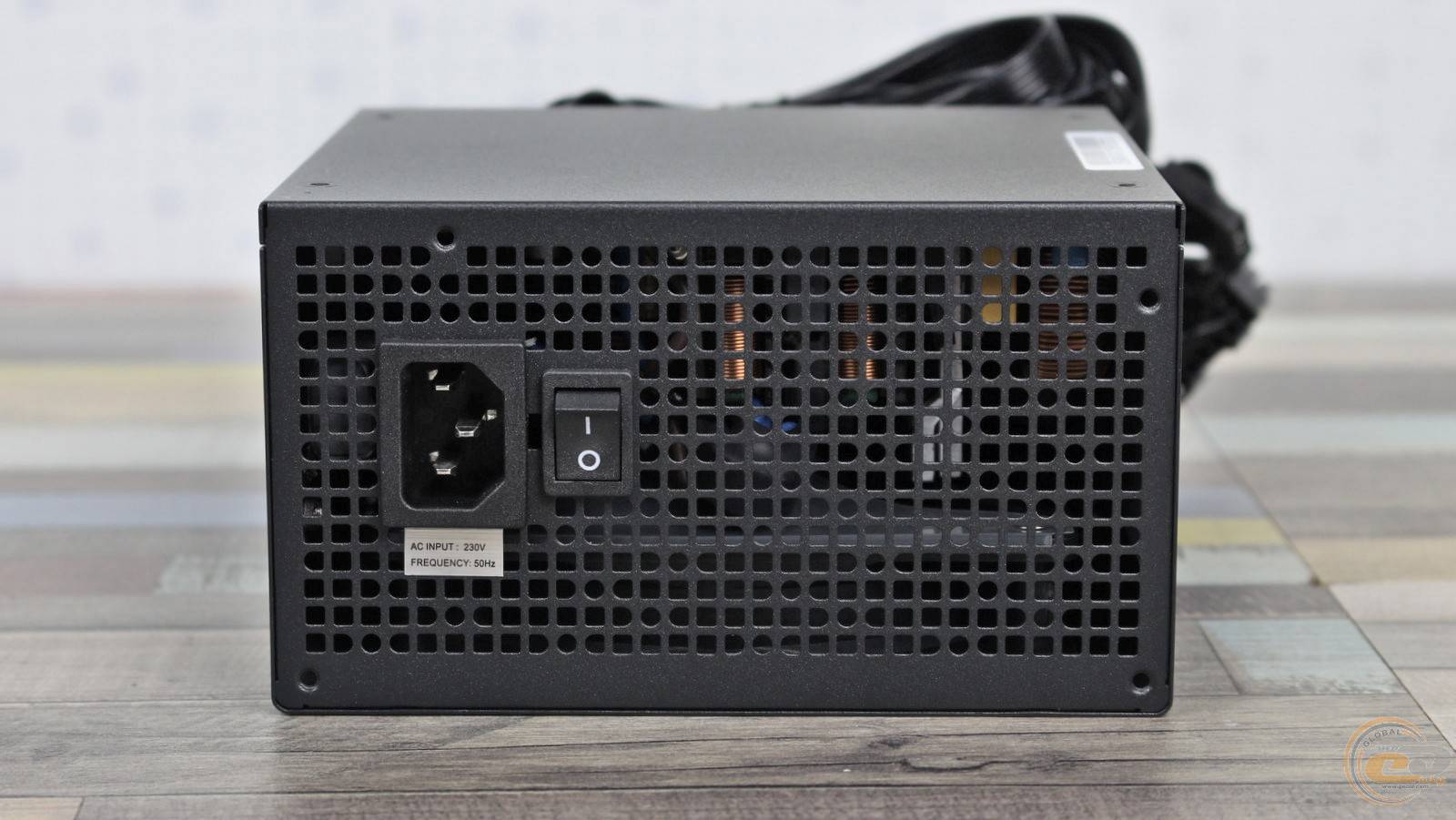

Тыл стал пристанищем для разъема питания, выключателя и вентиляционных отверстий разной формы. Также здесь имеется наклейка с указаниями об параметрах сети — к сожалению, всего 230 В и 50 Гц.

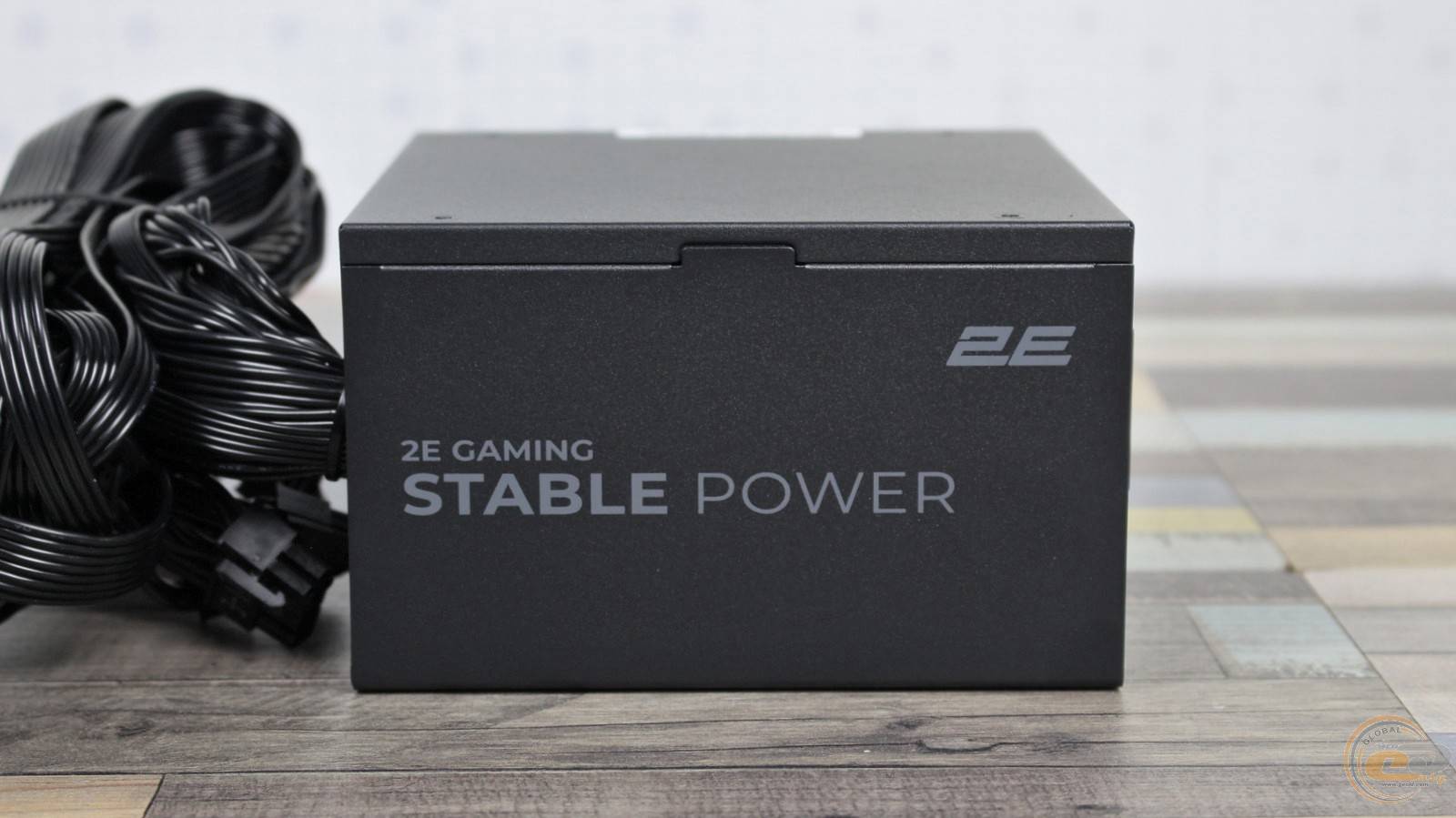

Надпись на боковой грани указывает на линейку, к которой принадлежит устройство.

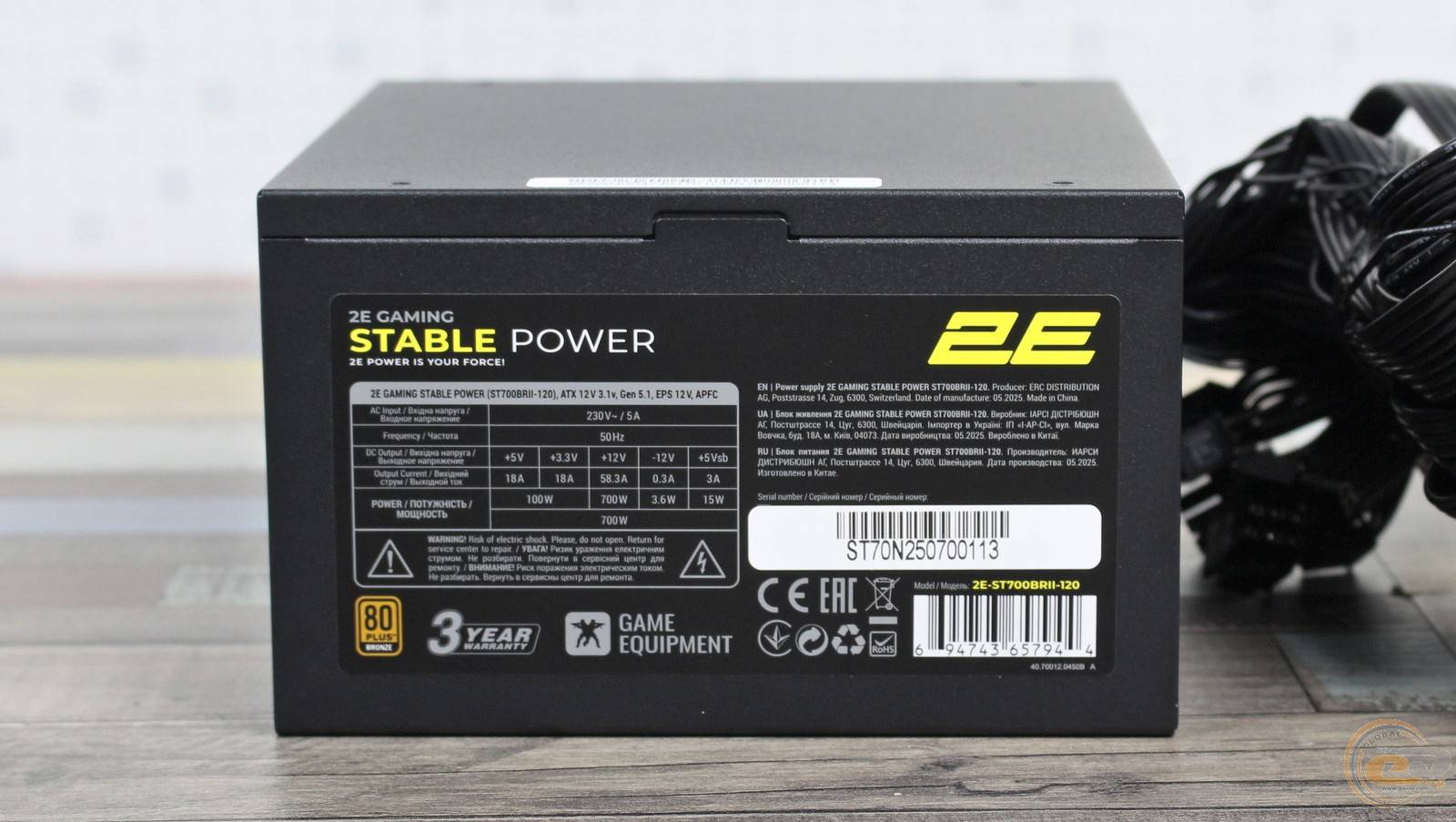

С противоположной стороны имеется этикетка с электротехническими характеристиками, которая явно подразумевает установку 2E Gaming Stable Power Pro 700W вентилятором вверх. Здесь указана мощность линии +12В на уровне 700 Вт, что полностью соответствует номинальной. Младшие каналы +3,3В и +5В обладают суммарной мощностью 100 Вт, при этом каждый из них можно нагрузить максимум на 18 А. Последние значения небольшие, однако в современных реалиях этого должно быть вполне достаточно.

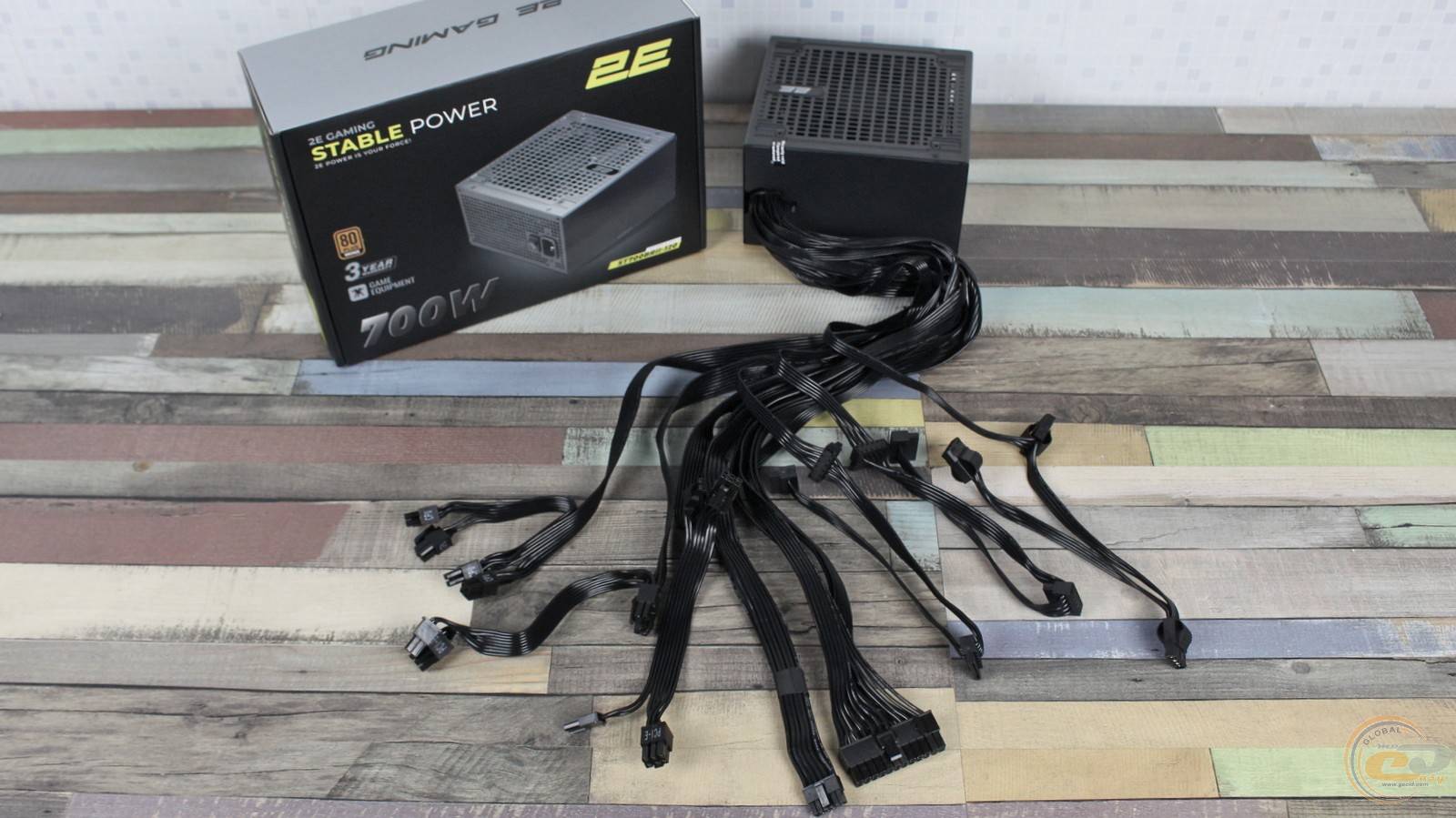

Все выходные кабели-шлейфы выводятся из корпуса блока питания. Коннектор PCIe 5.1 получил увеличенный калибр 16 AWG, в то время как все остальные используют стандартные провода 18 AWG.

Полная их конфигурация выглядит следующим образом:

Основные разъемы питания представлены стандартным набором: 20+4-контактный ATX и пара 4+4-контактных ATX12V. Для видеокарт предусмотрено четыре 6+2-контактных PCIe на двух отдельных кабелях, что немало для 700-ваттника. Не забыли и об 450-ваттном PCIe 5.1 (12V-2×6) для самых современных графических адаптеров. Для периферии есть шесть SATA и три PATA на трех отдельных проводах.

Внутреннее строение

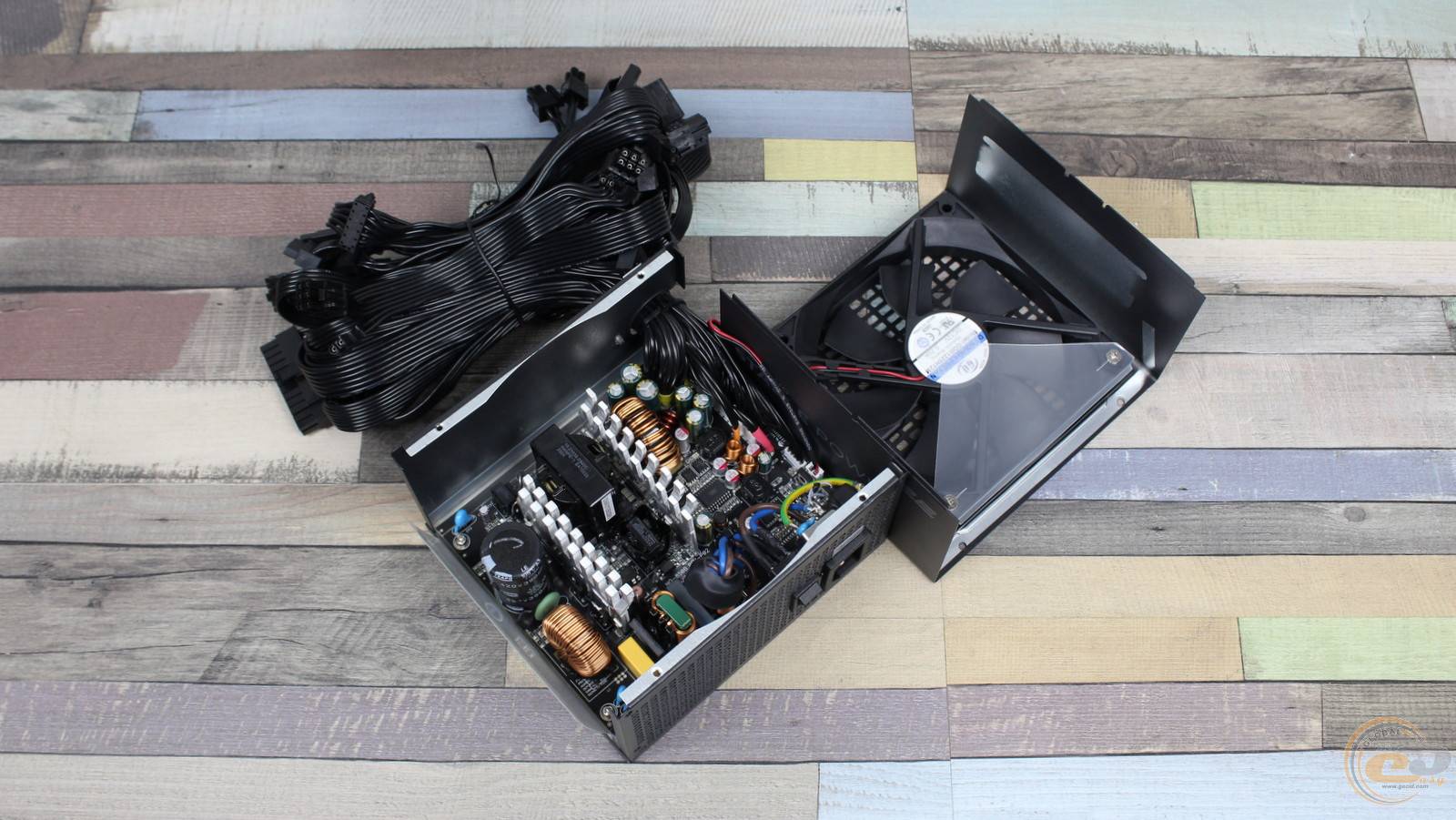

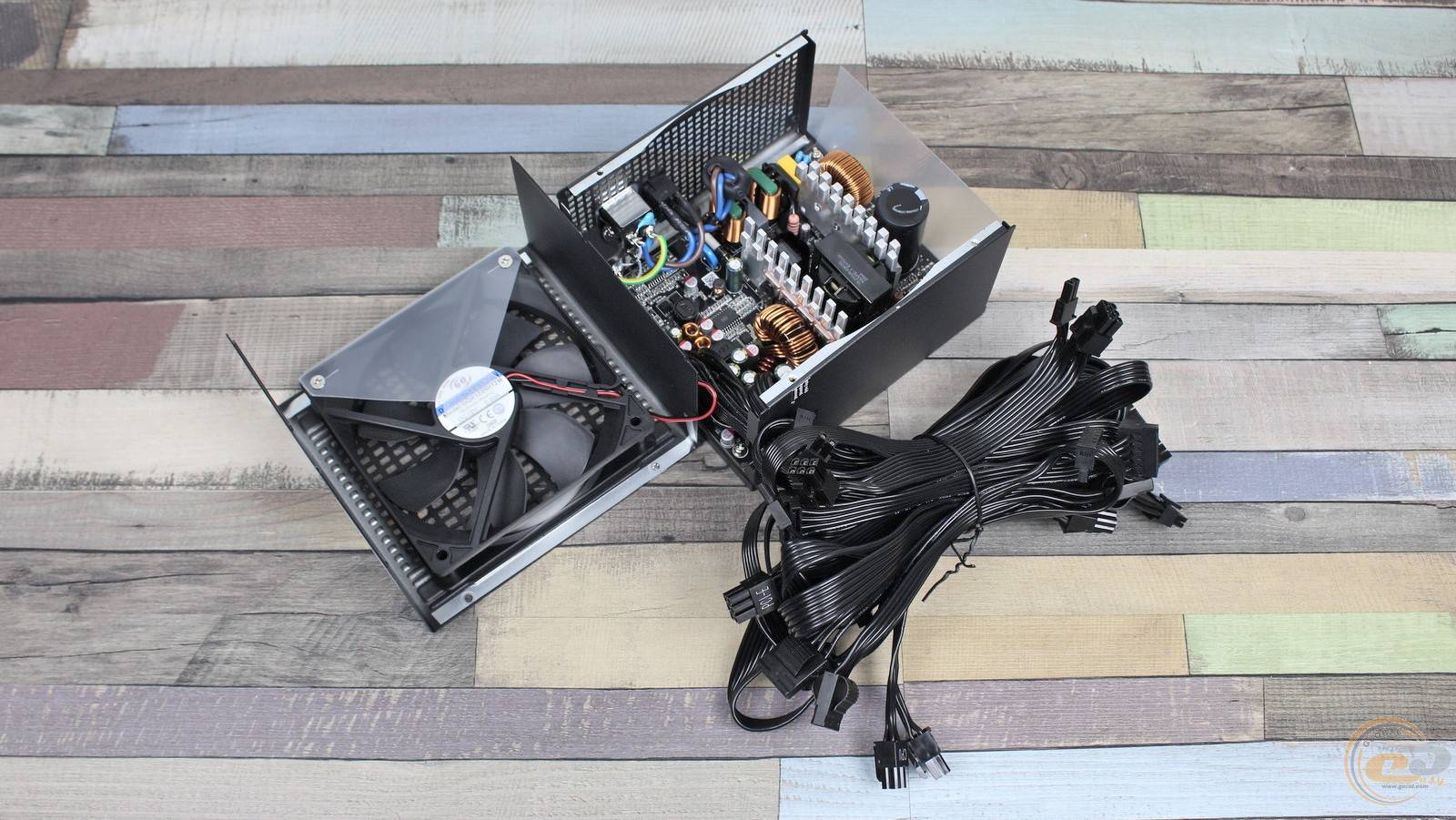

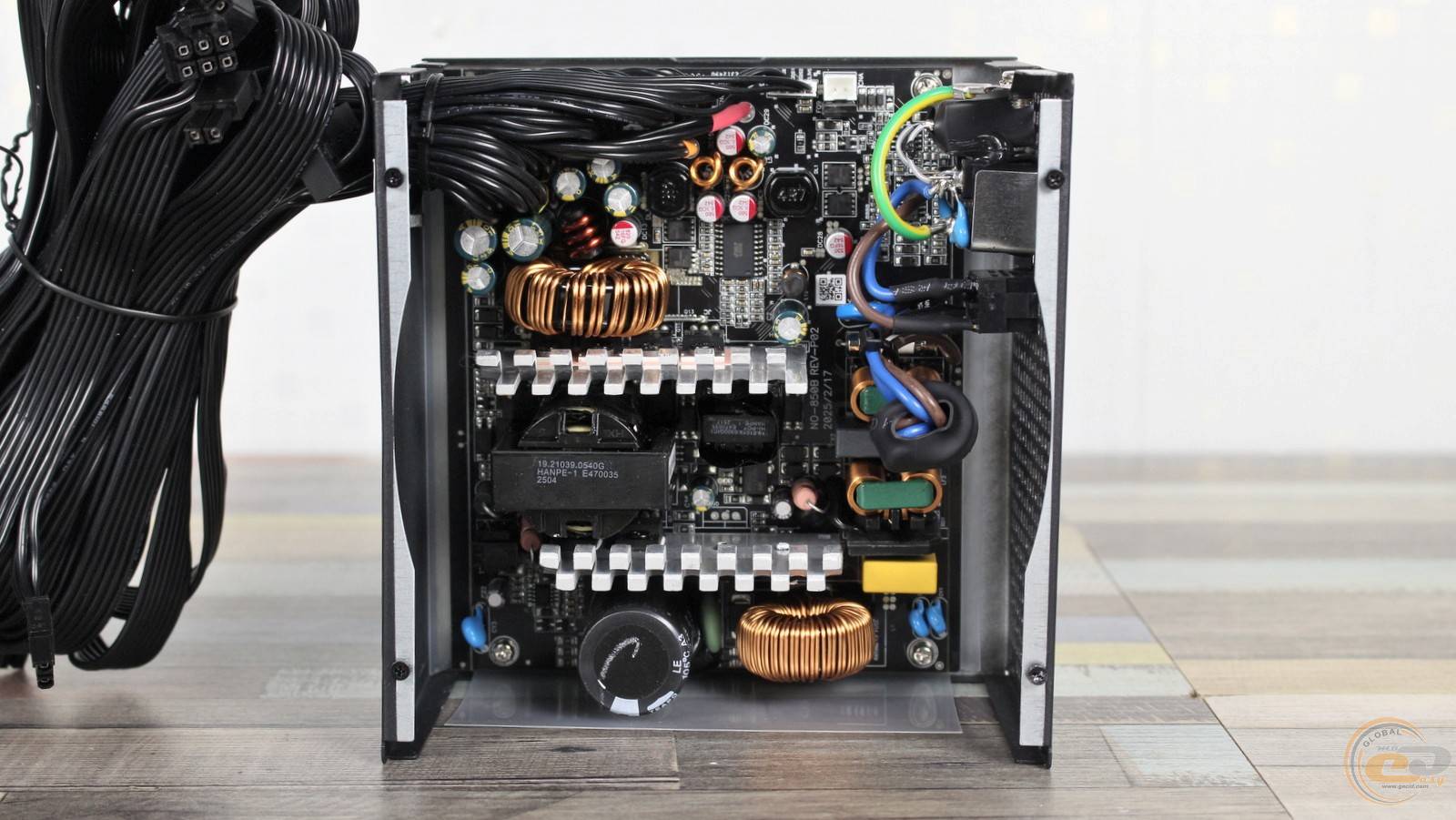

Теперь настало время заглянуть внутрь.

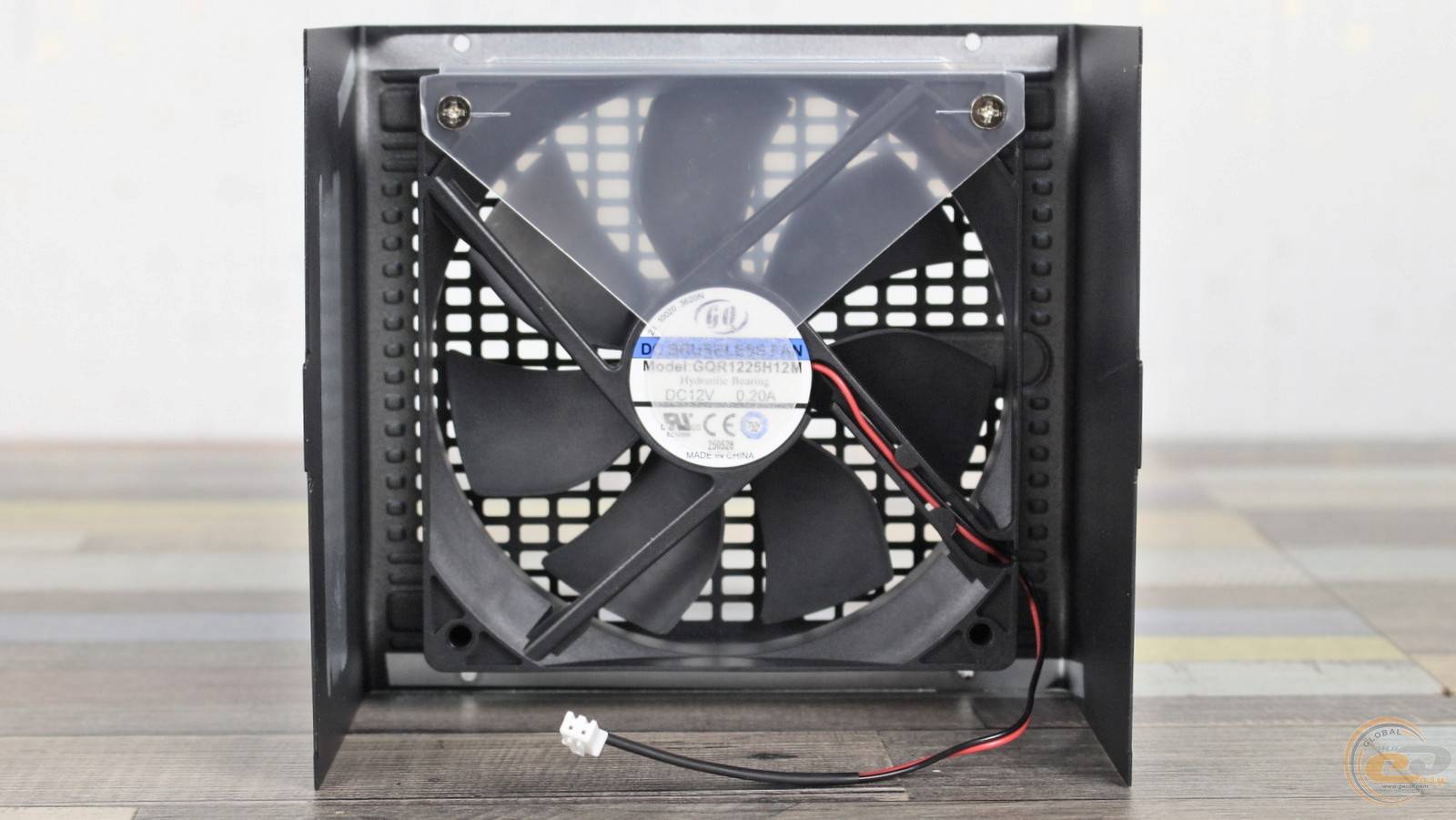

В 2E Gaming Stable Power Pro 700W установлен 120-мм вентилятор GQR1225H12M на основе гидравлического подшипника. Он потребляет скромные 2,4 Вт (12 В при 0,2 А), подсоединяется по стандартному 2-контактному коннектору и дополнен прозрачной пластиной для направления воздушных потоков на горячие узлы.

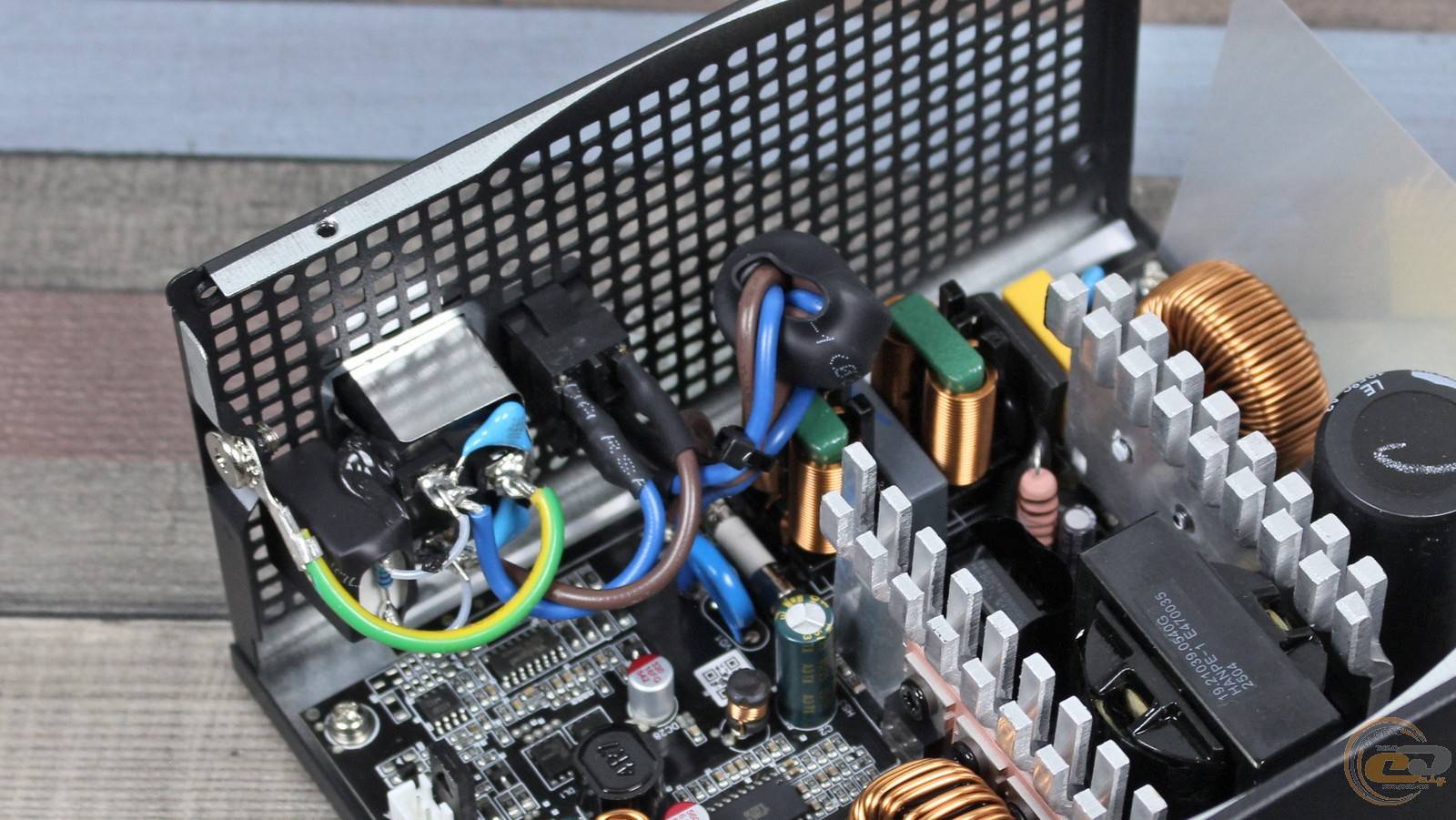

На входе распаяны элементы электромагнитного фильтра. Причем на месте весь необходимый набор: два дросселя, набор X- и Y-конденсаторов, плавкий предохранитель и варистор. Далее расположена диодная сборка, правда без дополнительного охлаждения — типично для устройства, работающего только в сетях 230 В.

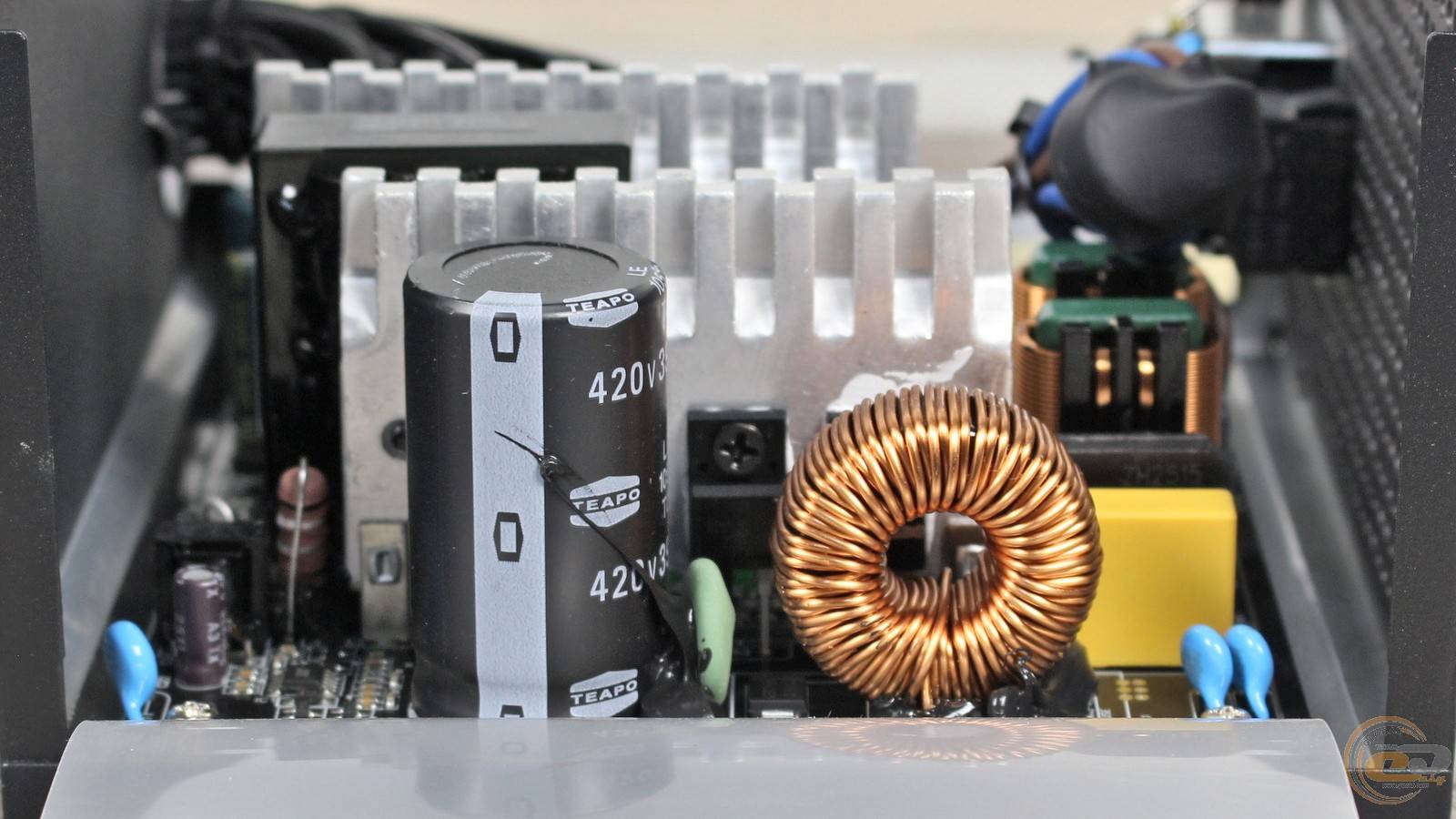

На краю платы также терморезистор, отвечающий за защиту от больших пусковых токов. Правда, реле в данном узле отсутствует, что вполне ожидаемо для бюджетного решения. Рядом расположен дроссель узла APFC, а его силовые элементы зафиксированы на радиаторе.

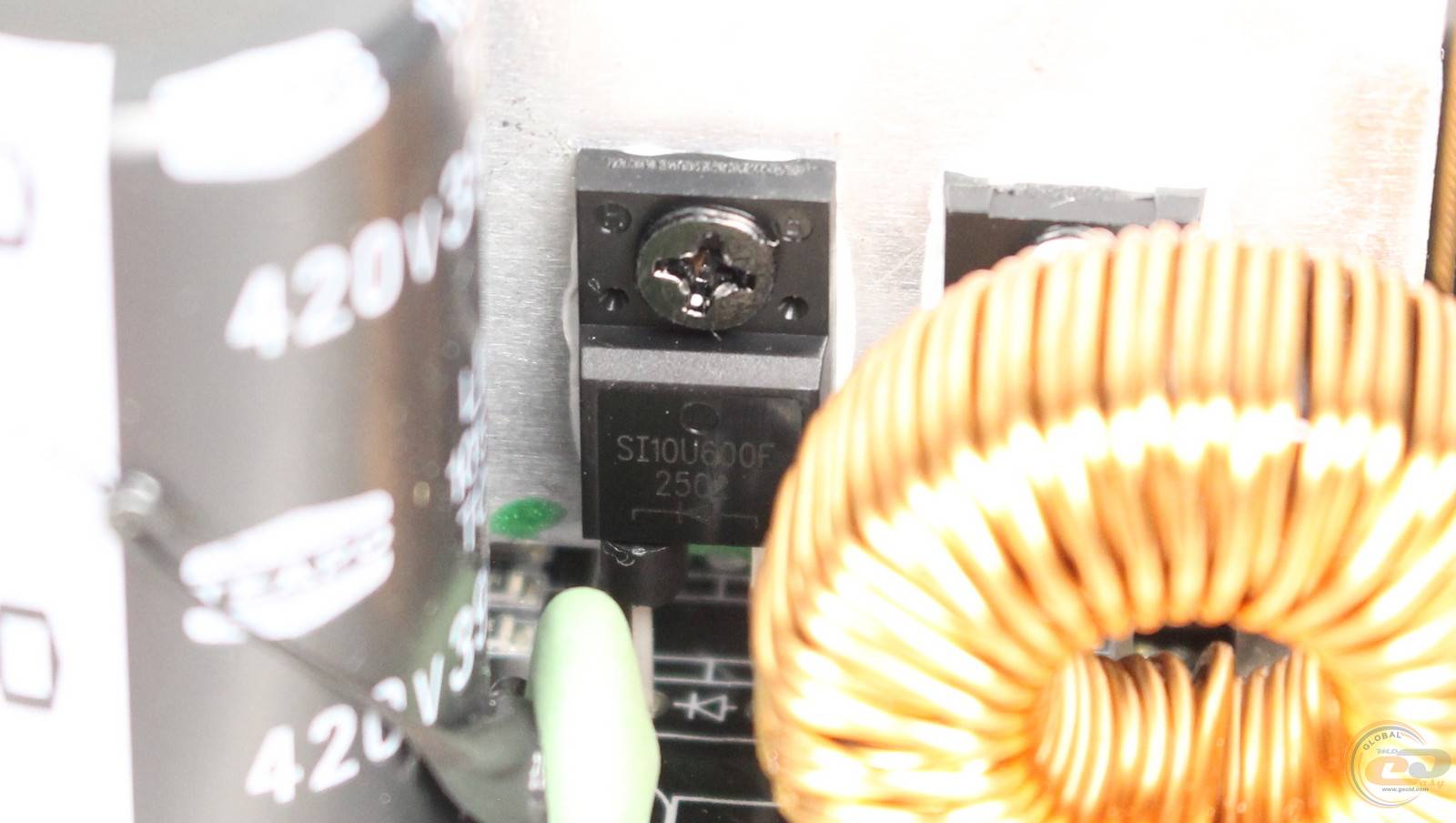

В числе последних — судя по обозначению SI10U600F, ультрабыстрый диод от неизвестного бренда, в который раз указывает на доступный класс устройства.

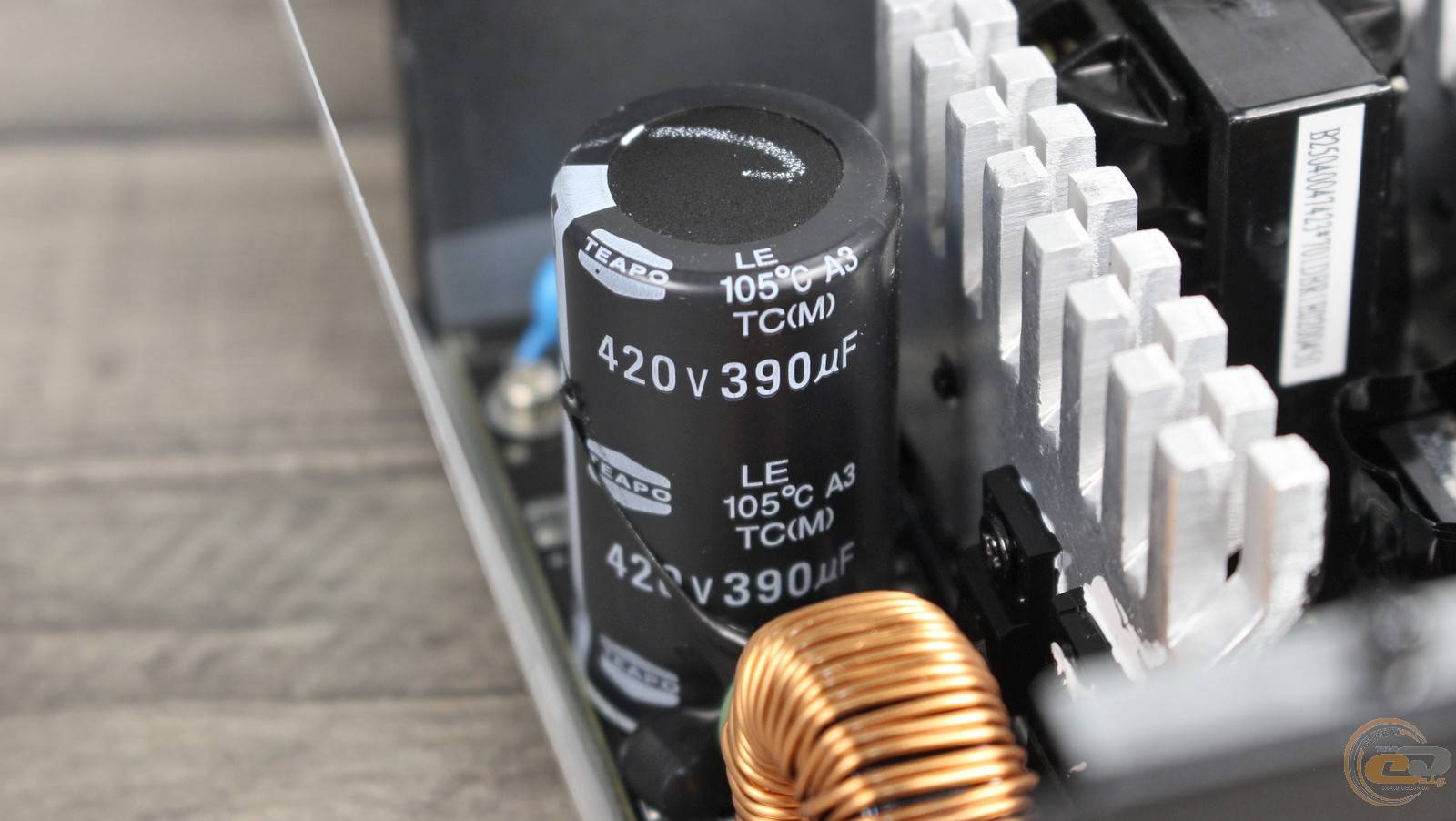

Входной конденсатор представляет собой высокотемпературное творение от тайваньской компании TEAPO. Его емкость 390 мкФ несколько скромная для 700-ваттника, однако в этом ценовом сегменте это вполне достойный вариант.

На обороте вышеупомянутого радиатора расположена пара ключей первичного преобразователя, построенного по характерной для недорогих блоков питания топологии Two-Transistor Forward.

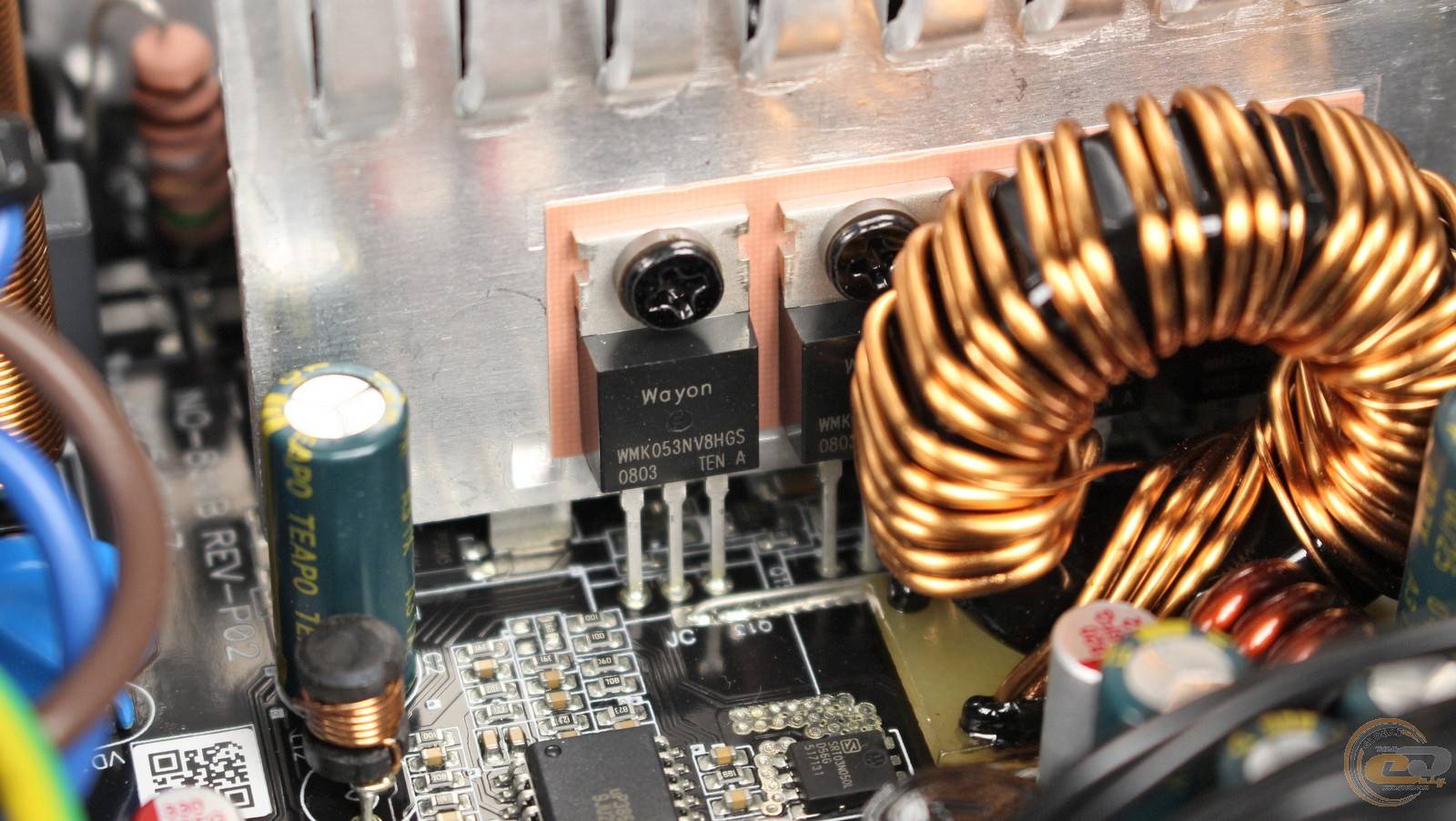

На следующем радиаторе размещены силовые элементы вторичного преобразователя, в том числе транзисторы Wayon WMK053NV8HGS китайского происхождения.

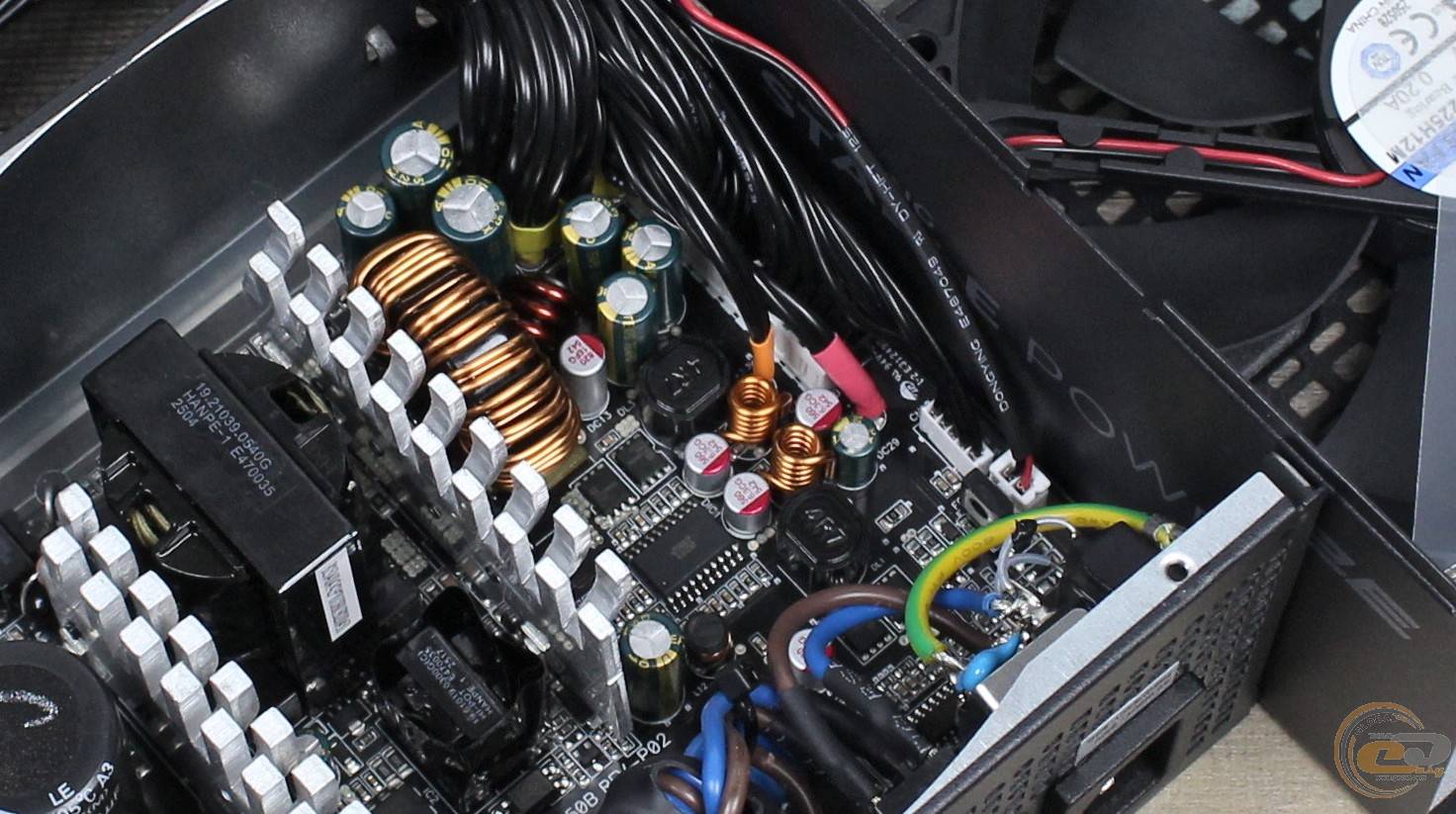

Катушки, конденсаторы и двухканальный контроллер uP3861P, входящие в состав DC-DC-преобразователей и формирующие линии +5В и +3,3В, расположены на основной PCB.

Кроме нескольких полимерных элементов, в составе блока питания используются тайваньские электролиты TEAPO высокотемпературной серии — опять же очень достойный выбор для устройства нижнего ценового сегмента.

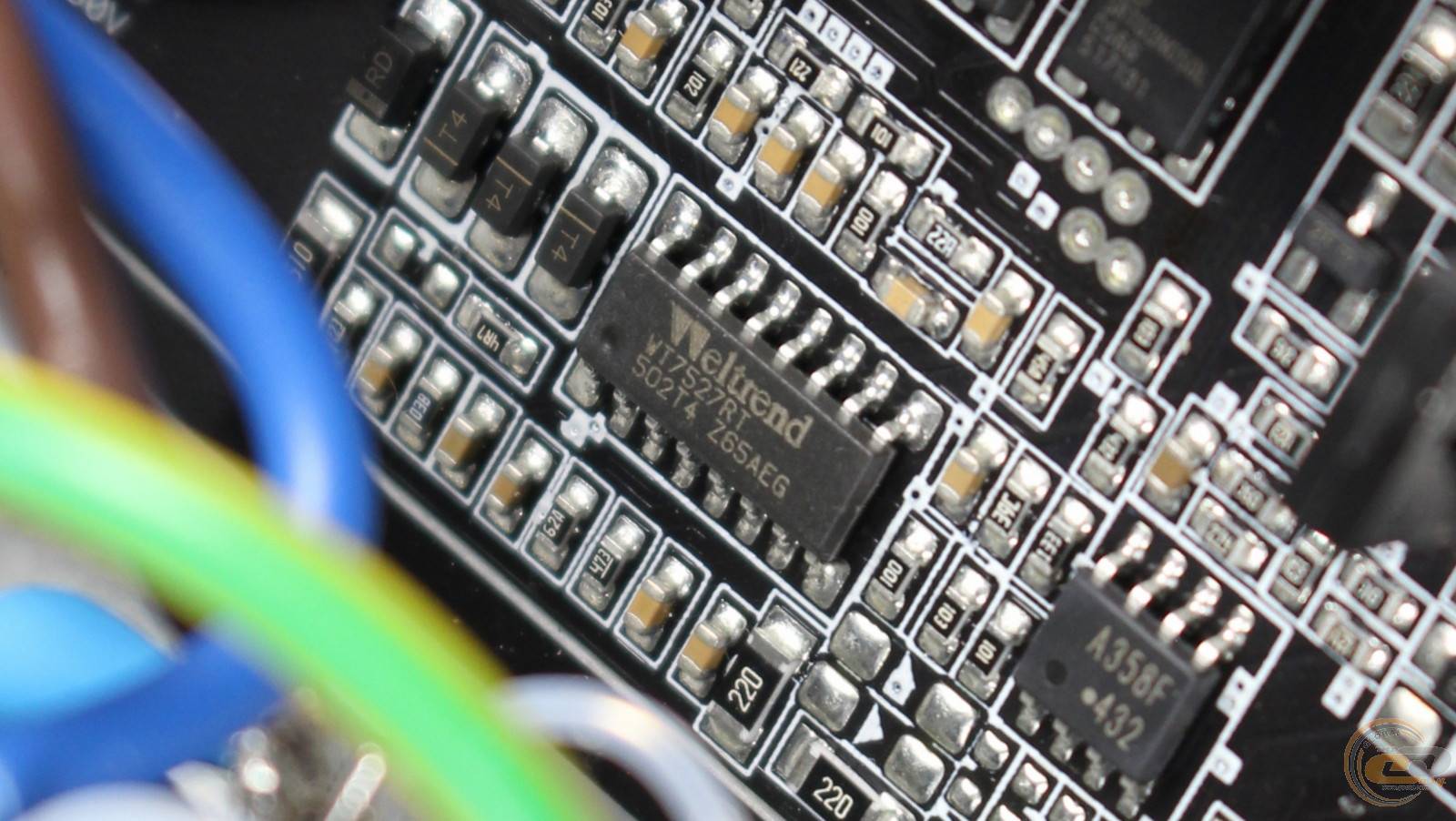

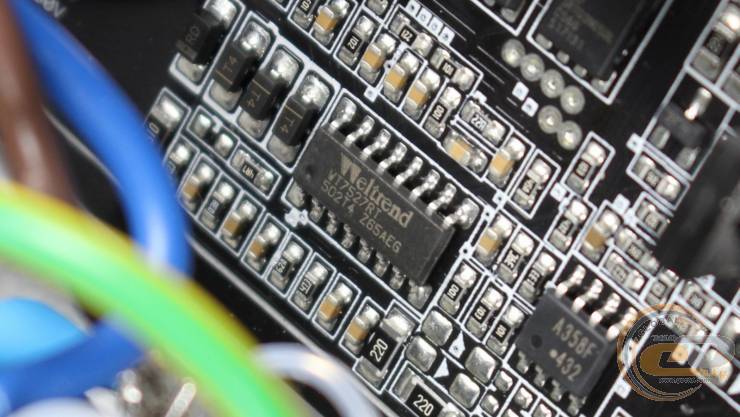

Реализация полного набора защит стала возможной, в частности, благодаря использованию микросхемы Weltrend WT7527RT. Вот их список:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрева (OTP)
• от перегрузки по току каждого канала (OCP).

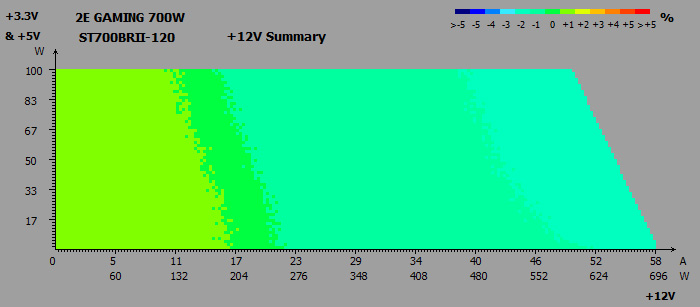

Кросс-нагрузочные характеристики

Переходим к оценке практических возможностей 2E Gaming Stable Power Pro 700W. Стандарт ATX12V допускает отклонение напряжений на уровне ±5% от номинала.

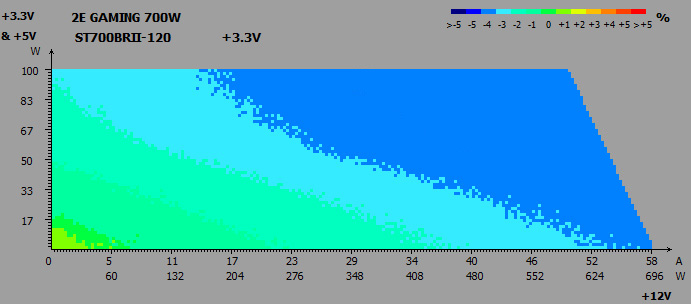

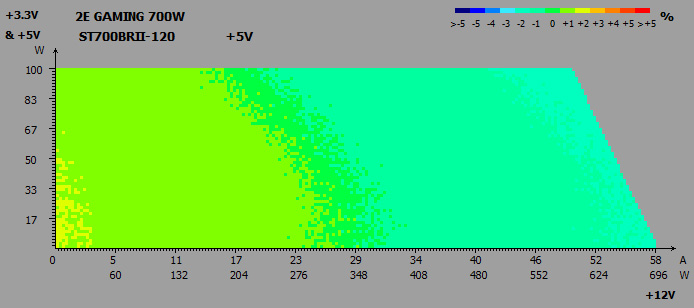

В результате кросс-нагрузочных тестов были получены следующие значения:

• линия +3,3В: от –4% до +1%;
• линия +5В: от –2% до +2%;
• линия +12В: от –2% до +1%.

Во всех случаях отклонения остаются в пределах нормы. Более того, показатели линий +5В и +12В соответствуют уровню значительно более дорогих решений.

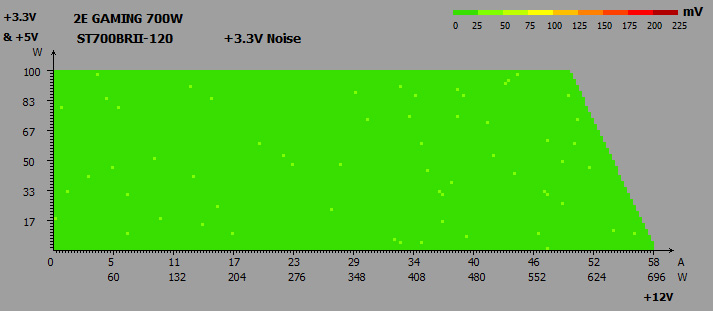

Шумы и пульсации

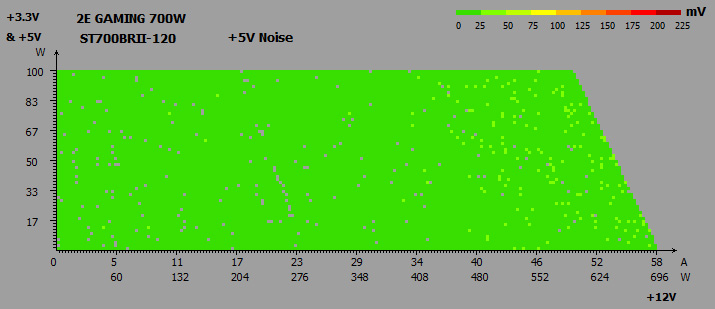

Согласно стандарту ATX12V, допустимые пульсации (peak-to-peak) составляют:

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Фактические результаты также не вызывают замечаний: даже на линии 12В пульсации не превышают 50 мВ, не говоря уже о младших каналах.

Дежурная линия +5VSB

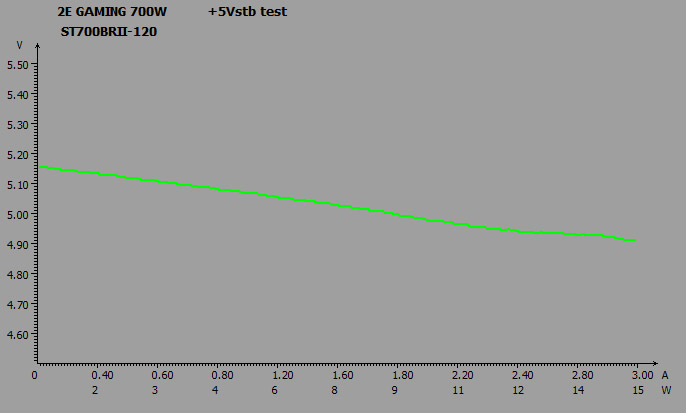

Напряжение очередной линии питания находится в пределах 4,91-5,16 В, то есть от -1,8% до +3,2%, что полностью соответствует нормам.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC работает эффективно: коэффициент PF превышает 0,9 уже при нагрузке 140 Вт, а значение 0,98 достигается всего при 325 Вт и удерживается до максимальной нагрузки.

КПД

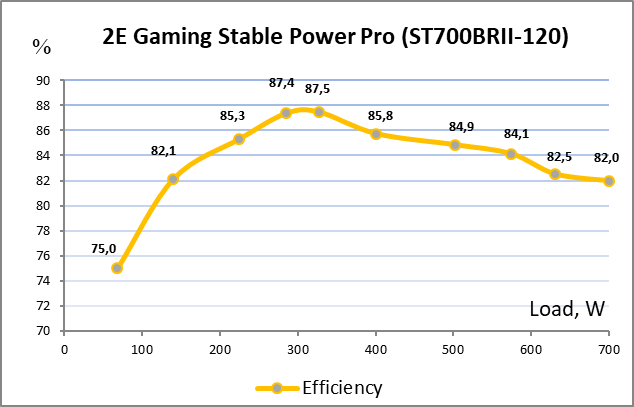

Энергоэффективность блока питания соответствует требованиям стандарта 80 PLUS Bronze. Так, при нагрузке 20% и 100% КПД превышает 82%, а при 50% достигает 87%, что даже выше необходимых 85%.

Система охлаждения

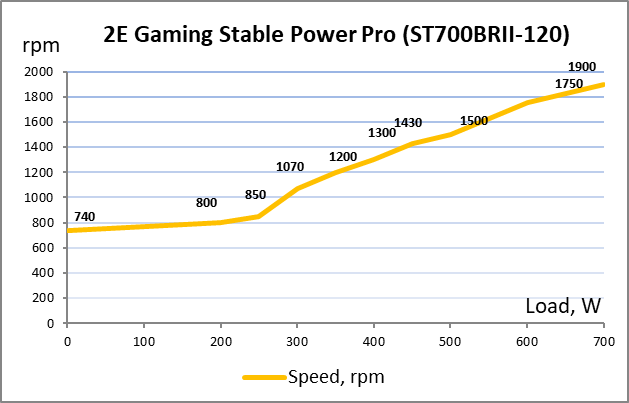

До нагрузки 250 Вт вентилятор работает очень тихо (до 850 об/мин), а до 400 Вт — тихо (до 1300 об/мин). Далее уровень шума возрастает до ниже среднего при 600 Вт и среднего при 700 Вт, оставаясь комфортным во всем диапазоне.

Температуры

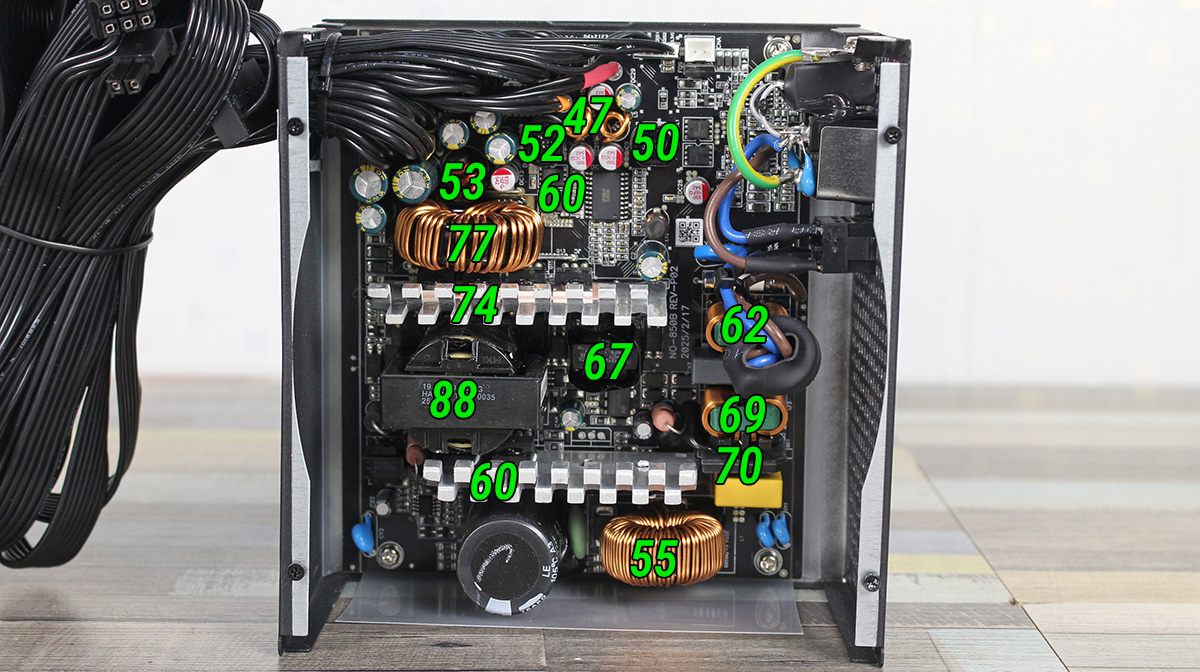

После 20 минут работы под нагрузкой 650 Вт температуры оставалось в пределах нормы, хотя главный трансформатор (88°C) и выходной дроссель (77°C) уже приближались к предельным значениям. В то же время, температура в помещении составляла около +25°C.

Практические испытания

Возможности 2E Gaming Stable Power Pro 700W мы проверили на реальной компьютерной системе с процессором AMD Ryzen 9 7900X с TDP 170 Вт и 350-ваттной видеокартой Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM4, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарты	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" теста FurMark Donut (GK) в утилите MSI Kombuster. В результате измерений были получены следующие значения:

DC-DC-преобразователи обеспечили стабильные напряжения без просадок: отклонения составили всего 1,5-3,6%, а разница между показателями в простое и под нагрузкой находилась в пределах от 1-2,1%.

Энергопотребление в простое и выключенном состоянии компьютера

Кроме того, тестируемый блок питания демонстрирует низкое энергопотребление в выключенном состоянии компьютера (4 Вт) и в спящем режиме (5 Вт).

Итоги

Блок питания 2E Gaming Stable Power Pro 700W (2E-ST700BRII-120) при стоимости около ₴2200-2400 или $50-55 выглядит довольно привлекательно в своем ценовом сегменте. Он предлагает 700 Вт мощности и, что немаловажно, реально способен их обеспечить – а в бюджетном классе это уже достижение.

Среди преимуществ стоит отметить тайваньские высокотемпературные конденсаторы TEAPO, полноценный EMI-фильтр, DC-DC-преобразователи, плоские кабели и современный разъем PCIe 5.1. Дополняют картину сертификация 80 PLUS Bronze, полный набор защит и вентилятор на гидравлическом подшипнике – очень достойное оснащение как для этого ценового сегмента.

В работе блок показал себя хорошо: стабильные напряжения, низкие пульсации, температуры в норме даже под нагрузкой. Уровень шума вентилятора также комфортный во всех сценариях. В то же время определенная экономия все же ощутима — силовая элементная база преимущественно имеет китайское происхождение, а само устройство рассчитано только на сети 230 В.

В итоге, 2E Gaming Stable Power Pro 700W предлагает сбалансированное соотношение цены и возможностей, поэтому его следует рассматривать для построения недорогой игровой или рабочей системы. Однако перед покупкой лучше уточнить гарантийный срок, который в зависимости от продавца может составлять 1 или 3 года.

Достоинства:

• хороший уровень КПД (сертификат 80 PLUS Bronze);
• раздельная стабилизация напряжений с помощью DC-DC-преобразователей;
• стабильные напряжения без заметных проседаний даже при высокой нагрузке;
• полный набор защит;
• высокотемпературные тайваньские конденсаторы TEAPO;
• гидравлический подшипник вентилятора;
• невысокий нагрев компонентов;
• комфортный уровень шума по всему диапазону нагрузок;
• плоские кабели-шлейфы;
• наличие современного разъема PCIe 5.1 (12V-2×6) и четырех 6+2-контактных PCIe;
• доступная цена.

Особенности:

• работа только в сетях 230 В;
• силовая элементная база преимущественно китайского происхождения;
• гарантия в зависимости от продавца – 1 или 3 года.

Автор: Олесь Пахолок

Выражаем благодарность компании ERC за предоставленный для тестирования блок питания.
