Обзор ASUS TUF Gaming 1000W Gold: мощный блок питания для любителей тишины

Линейка ASUS TUF Gaming предлагает огромное количество блоков питания, среди которых есть «бронзовые» и «золотые» модели мощностью от 650 до 1200 Вт. На этот раз к нам попал киловаттный ASUS TUF Gaming 1000W Gold, который, несмотря на идентичный по внешности протестированному два года назад 850-ваттному ASUS TUF Gaming 850W Gold, получил несколько значимых отличий.

Ожидаемой стала поддержка стандарта ATX12V 3.1 вместо предыдущего ATX12V 3.0, и, как следствие, наличие соответствующего коннектора питания видеокарт PCIe 5.1 (12V-2x6). Что ж, это вполне логичный шаг в 2025 году, и он касается всех обновлённых «золотых» моделей данной линейки. А вот о другом приятном сюрпризе мы узнали лишь в процессе более близкого знакомства, о котором и расскажем далее.

Спецификация

Модель	ASUS TUF Gaming 1000W Gold (TUF-GAMING-1000G)
Тип	ATX12V 3.1 / EPS12V
Номинальная мощность, Вт	1000
Мощность по каналу +12В, Вт.	1000
Мощность линий +3,3В и +5В, Вт.	130
Количество линий +12В	1
Ток по линии +3,3В, А	25
Ток по линии +5В, А	25
Ток по линии +12В, А	83,3
Ток канала -12В, А	0,8
Максимальный ток канала +5Vsb (очередная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	47 – 63
Входной ток, А	8 – 15
КПД, %	≥92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≥90
PCIe-разъемов	4 (6+2- контактные)
Разъем PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Два шарикоподшипника (Double Ball Bearing)
Защити	SCP, OPP, OTP, OVP, OCP, UVP
Размеры (Д х Ш х В), мм	150 x 150 x 86 мм
Вес, кг	2,48
Гарантия, лет	10
Сайт производителя	ASUS
Страница продукта	ASUS TUF Gaming 1000W Gold

Упаковка и комплект поставки

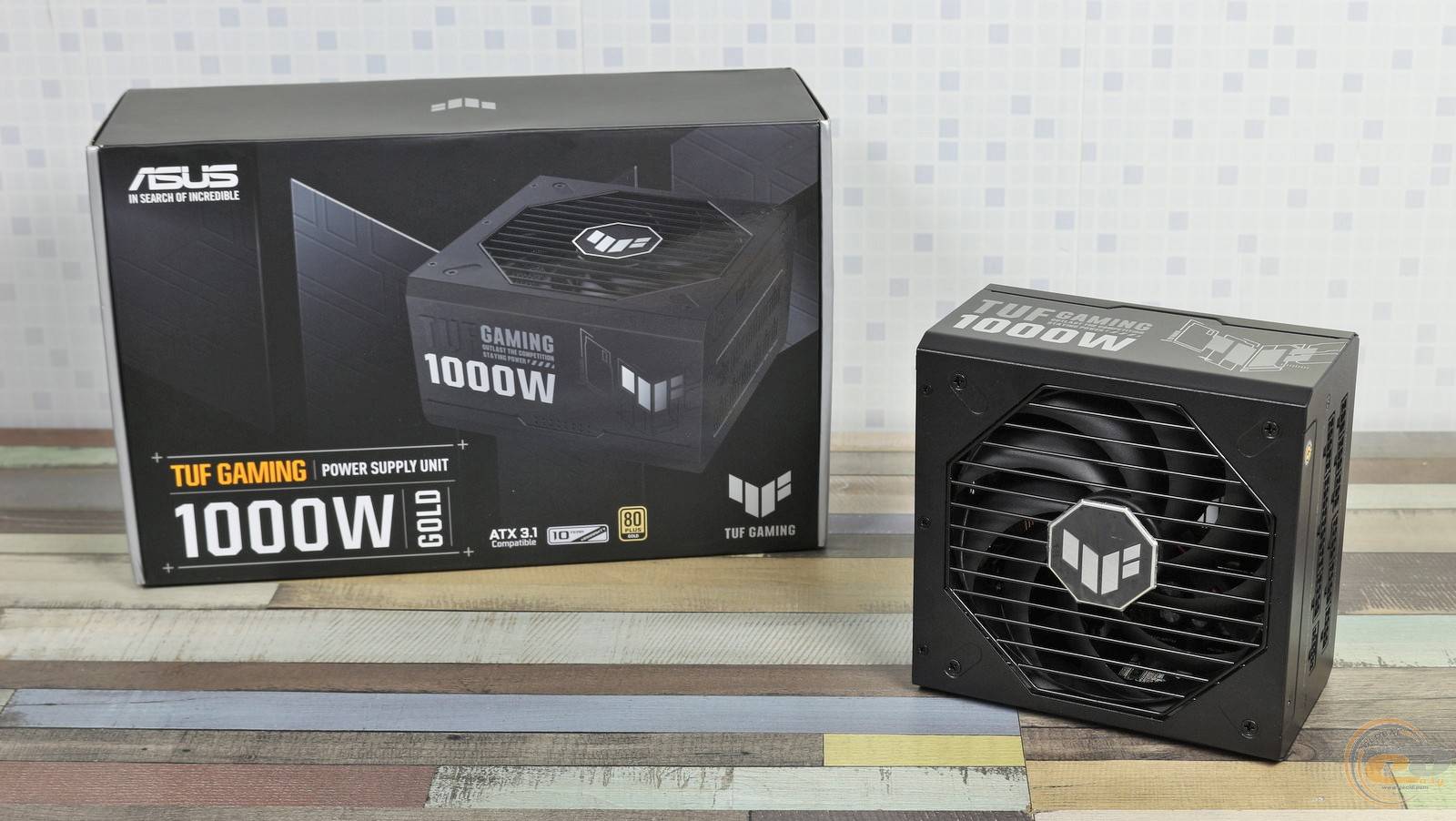

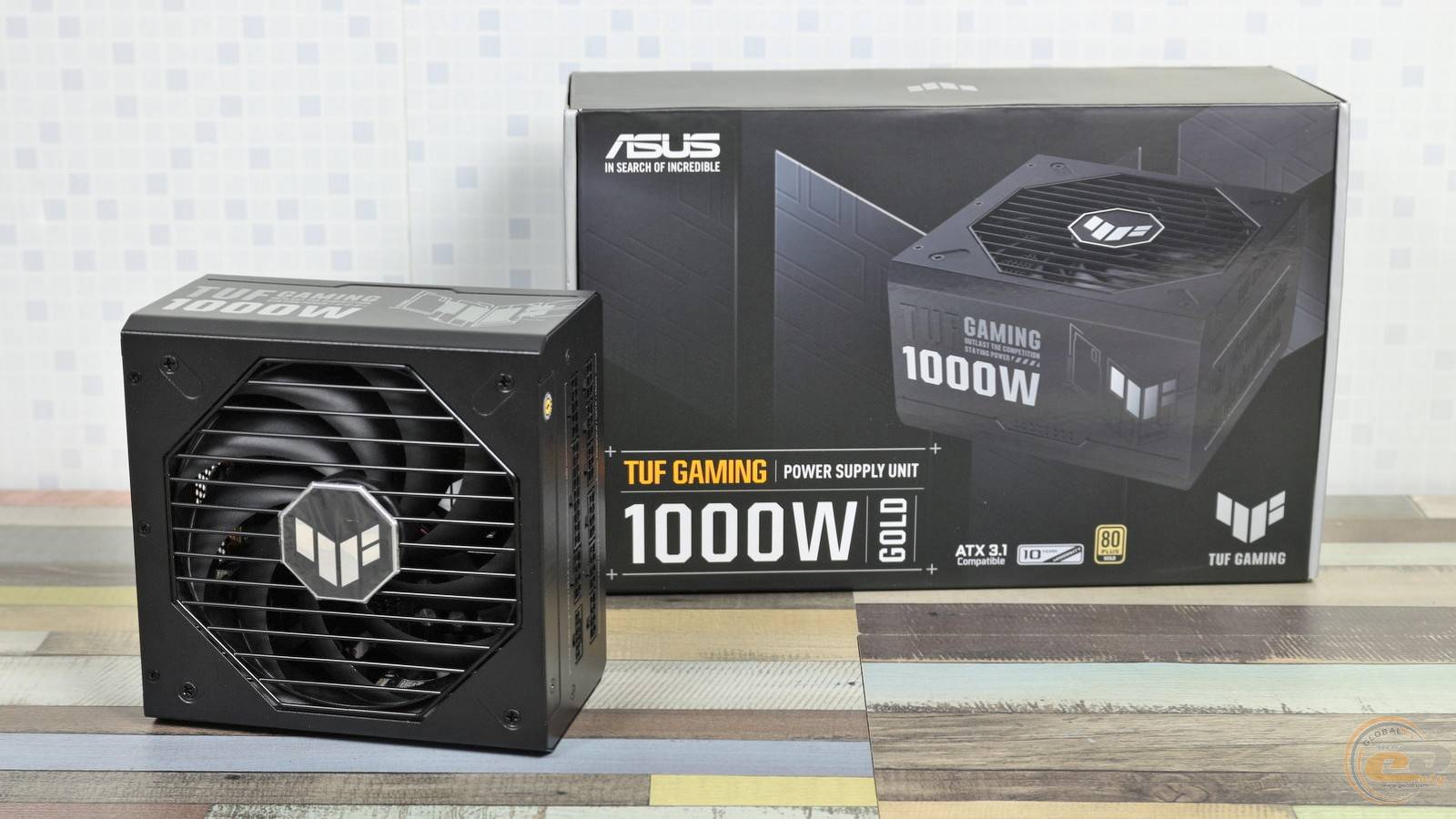

Красивая и информативная коробка содержит перечень электротехнических характеристик устройства, его коннекторов и главных особенностей. Вот только читателю придется вооружиться знанием английского.

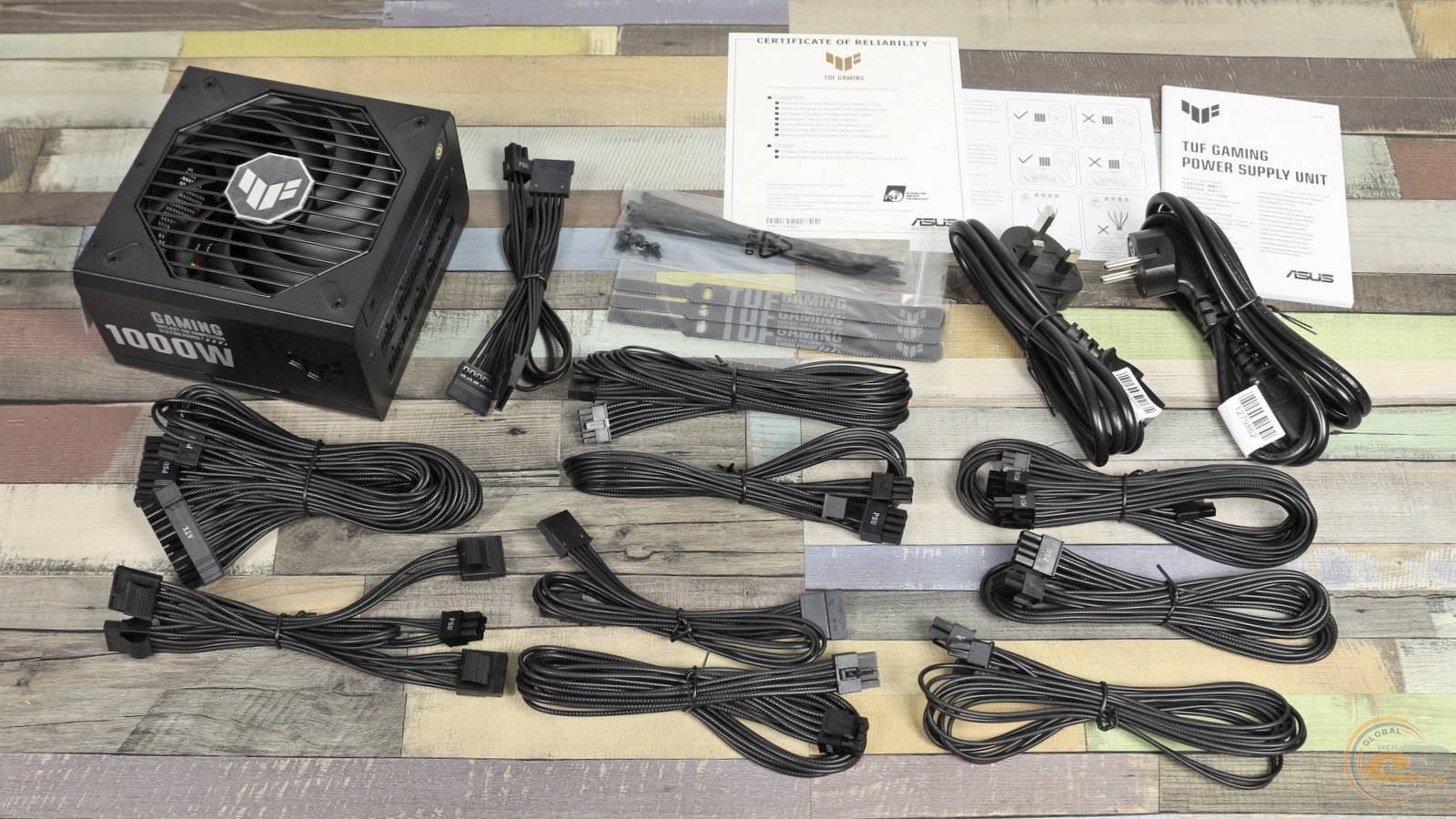

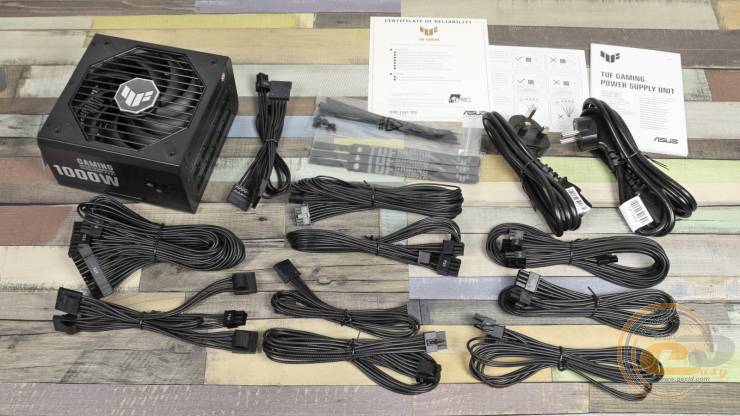

Комплектация у ASUS TUF Gaming 1000W Gold также «золотая». Здесь присутствуют:

• кабели питания для разных типов розеток;
• модульные кабели;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;

разная бумажная документация.

Внешний вид

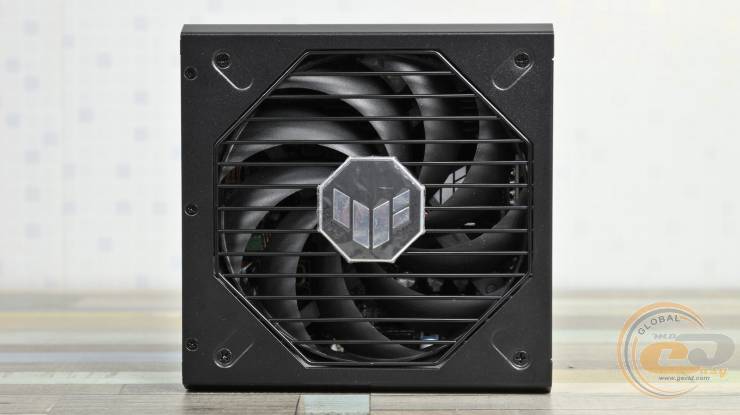

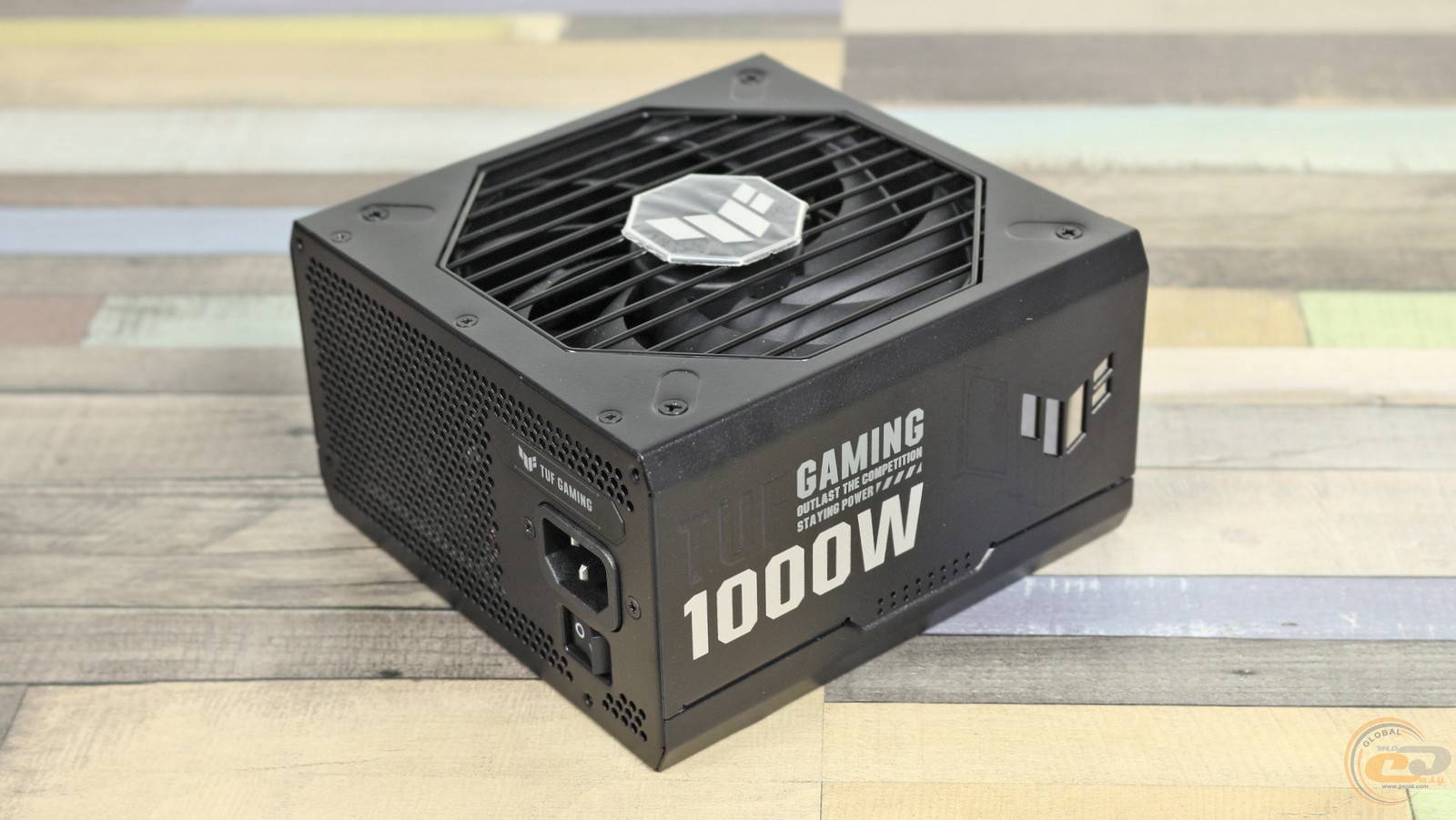

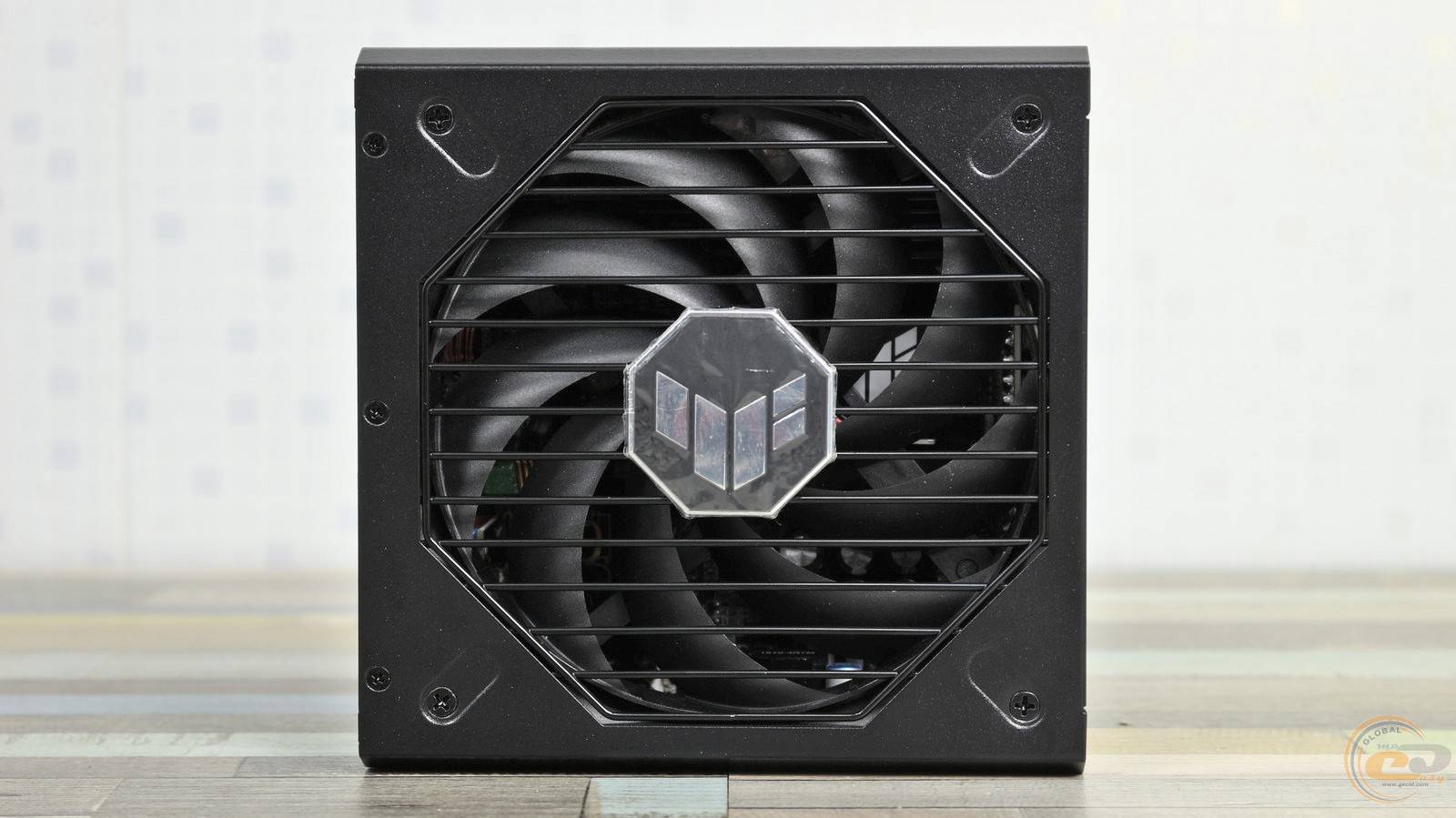

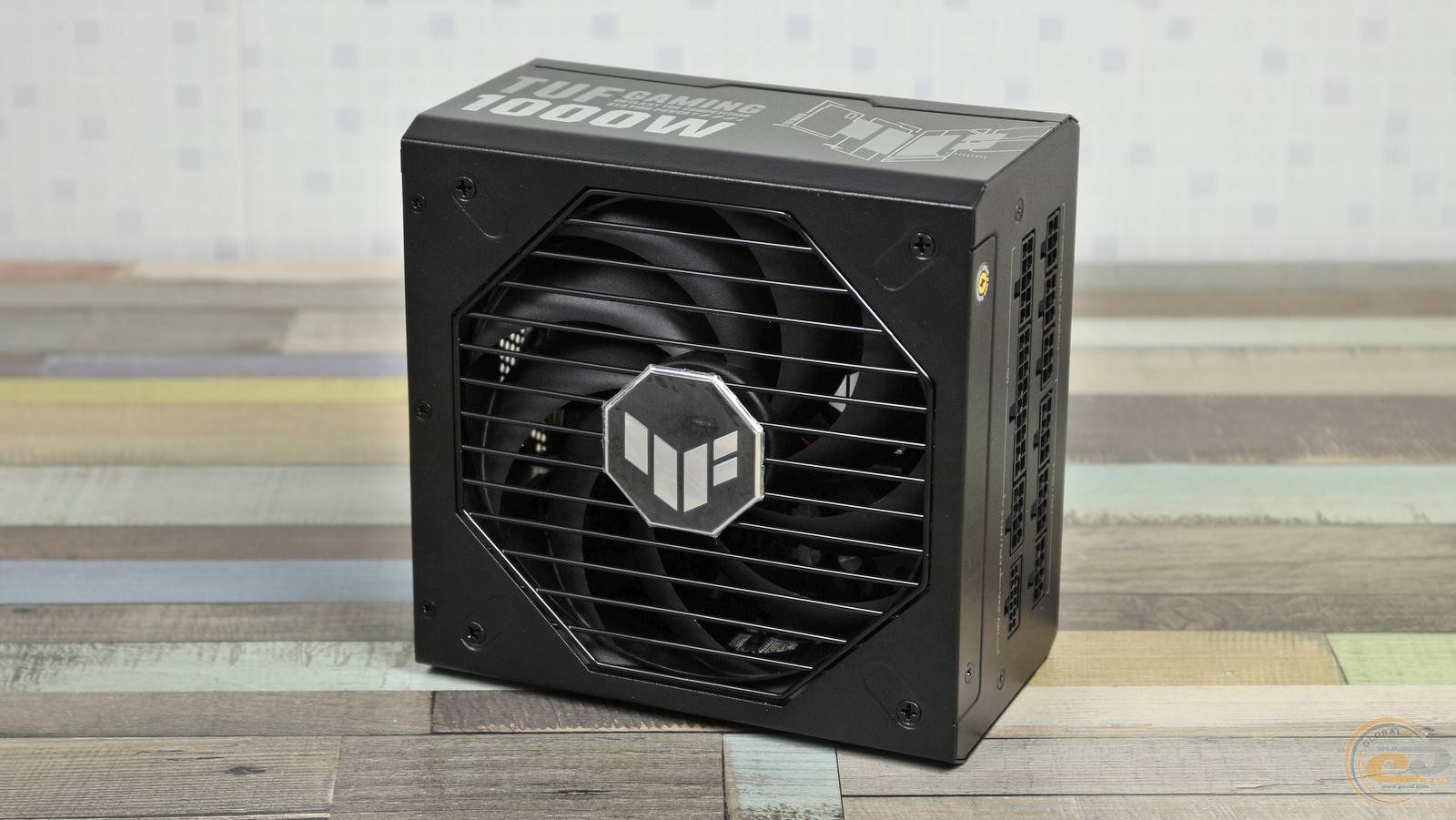

Киловаттник получил узнаваемый дизайн благодаря восьмиугольной решётке-гриль над 135-мм вентилятором, логотипу линейки и двум скошенным граням. А традиционное чёрное матовое покрытие поможет устройству визуально вписаться практически в любой системный блок. Этому будут способствовать и достаточно скромные его размеры: 150 × 150 × 86 мм.

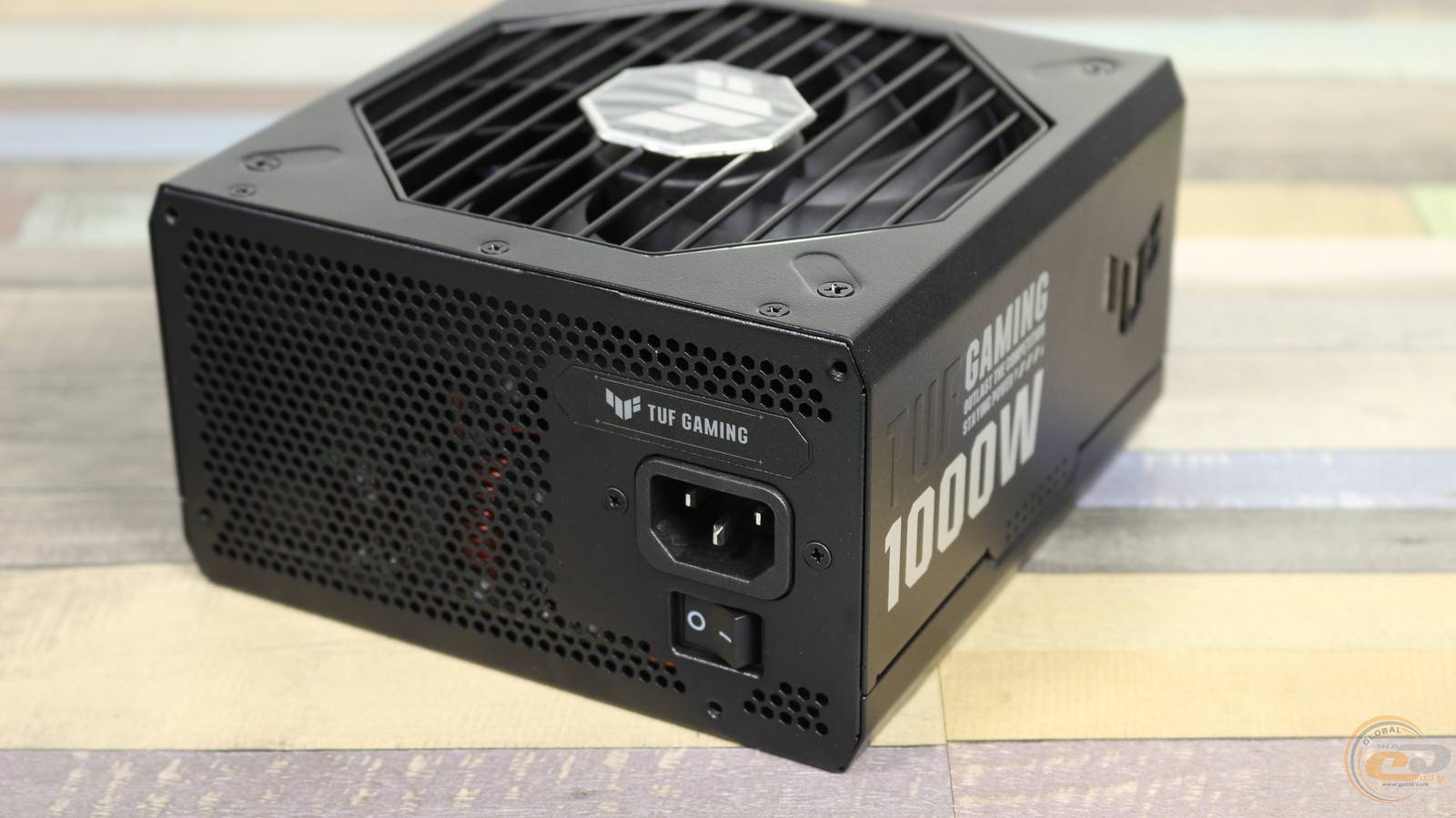

С тыльной стороны блок украшен мелкими отверстиями-сотами, снова же с указанием линейки, выключателем и разъёмом питания.

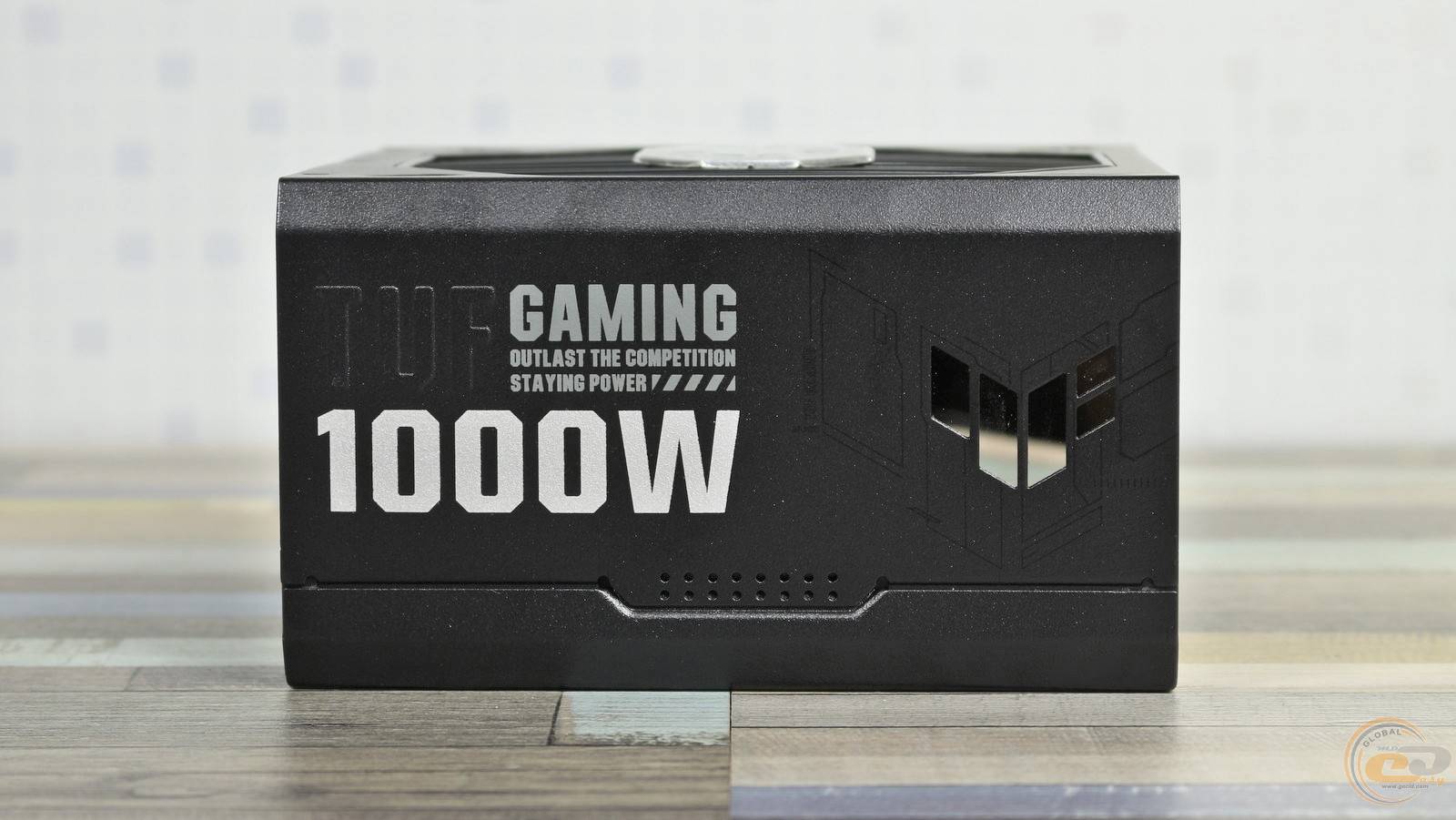

Что касается боковой панели, то и здесь не обошлось без блестящего логотипа, а также указания мощности данного устройства.

Противоположная боковая панель ASUS TUF Gaming 1000W Gold уже несколько скромнее, хотя и с плюс-минус тем же наполнением.

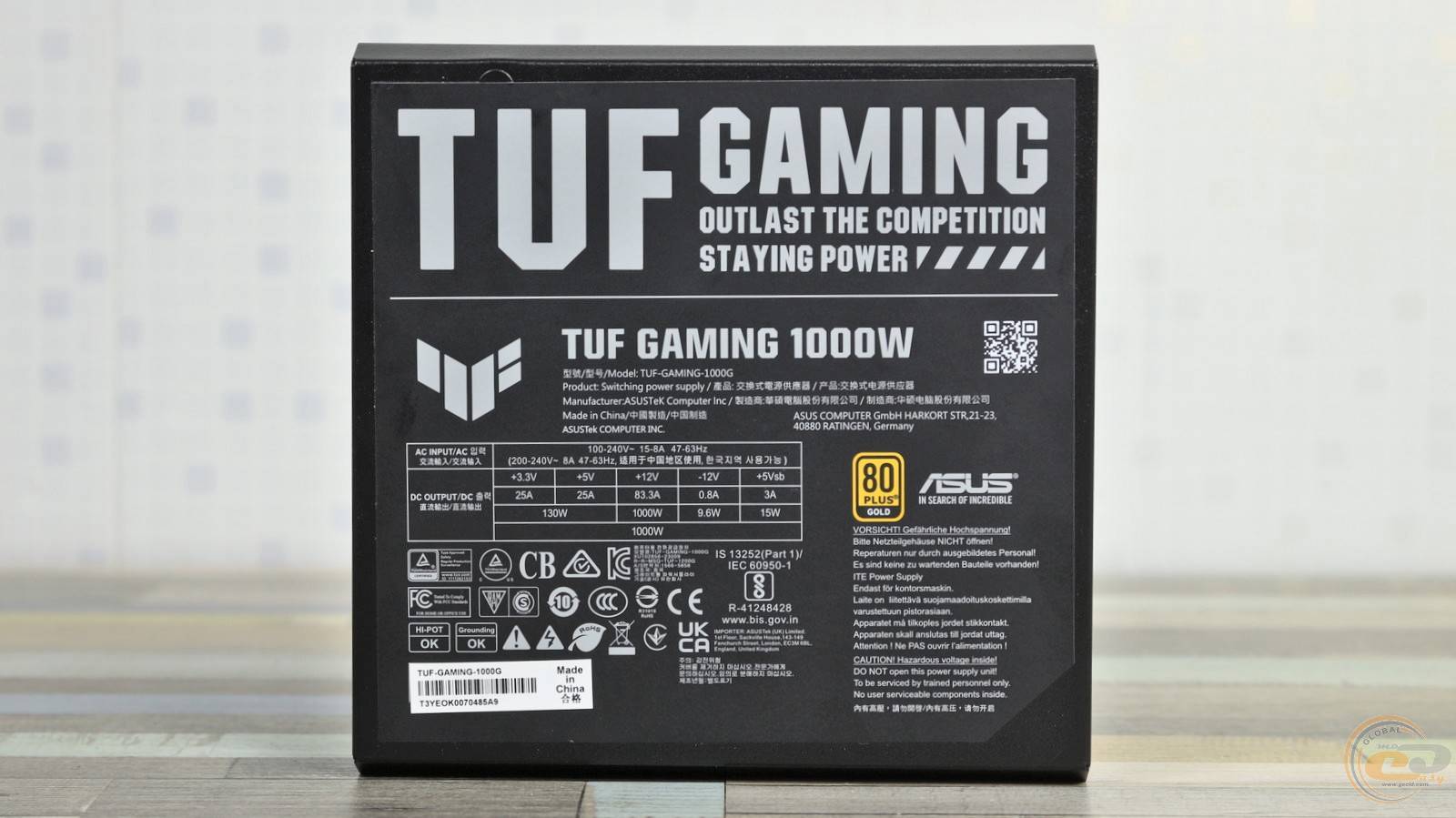

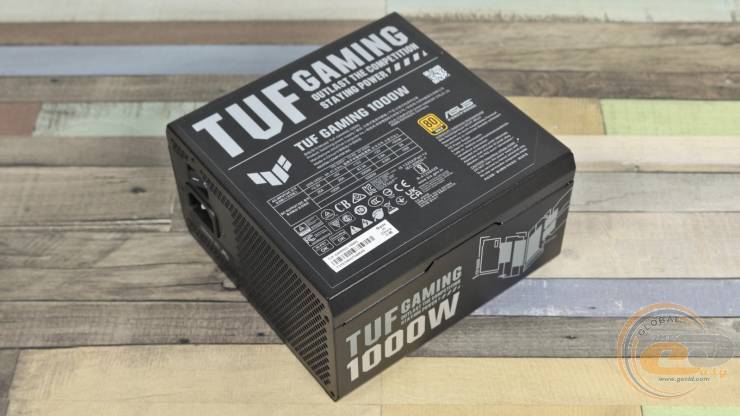

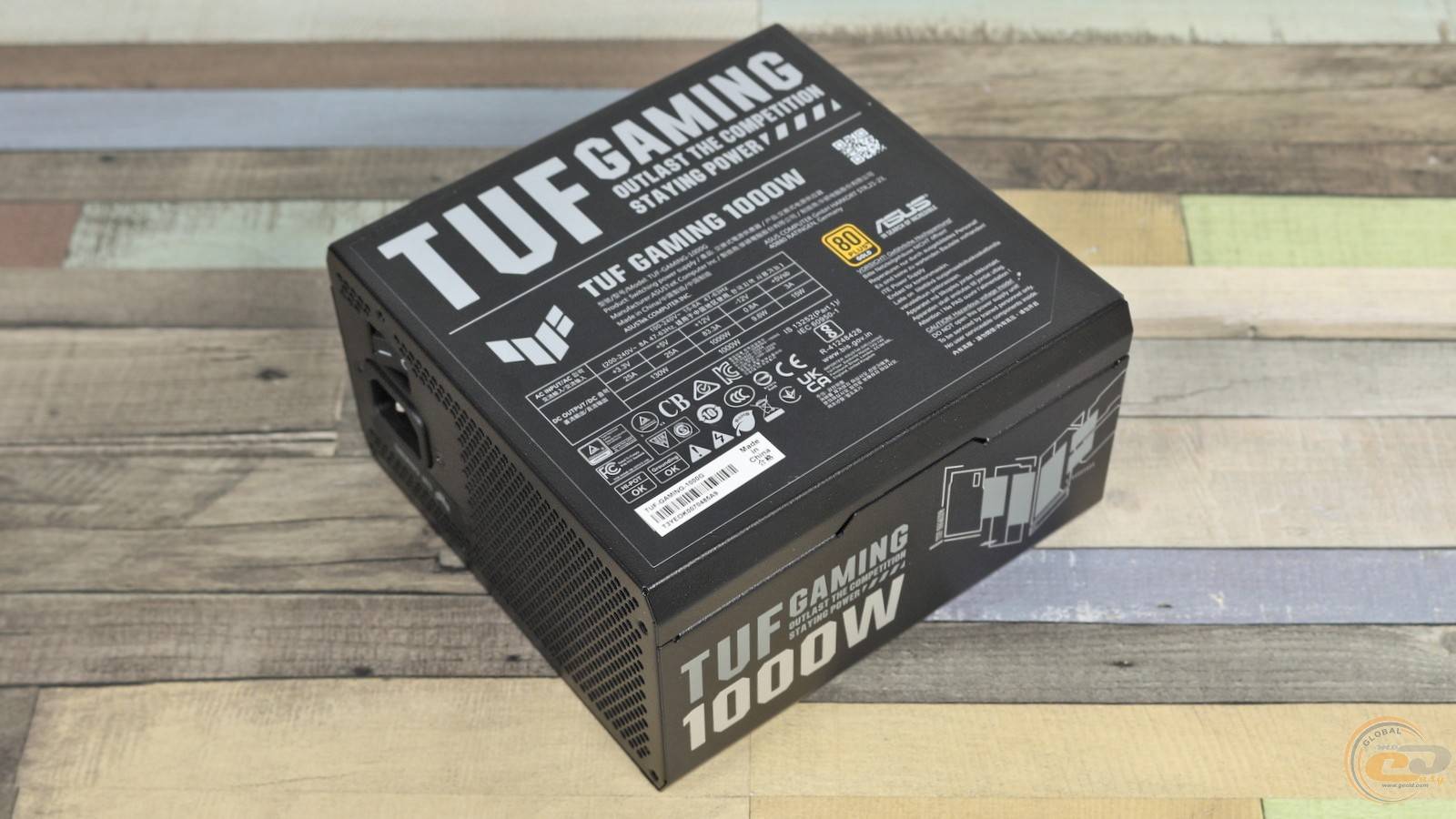

А самым интересным элементом является крупная этикетка, единственным ярким акцентом которой выступает указание сертификата энергоэффективности 80 PLUS Gold.

Также здесь упоминается наличие одной линии +12В, мощность которой аналогична номинальной – 1000 Вт. В то же время для младших +3,3В и +5В отведены немалые 130 Вт или до 25 А на канал.

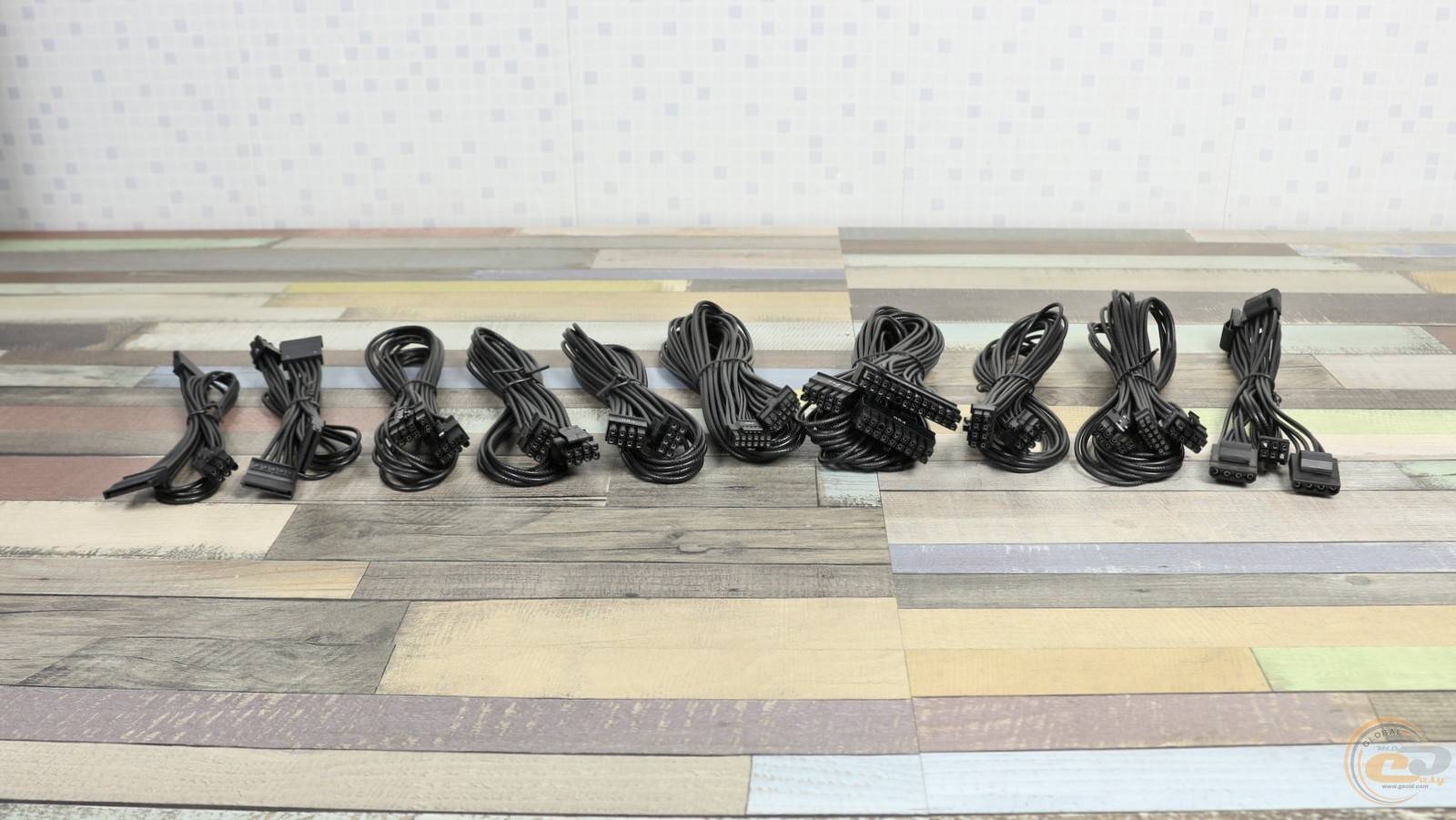

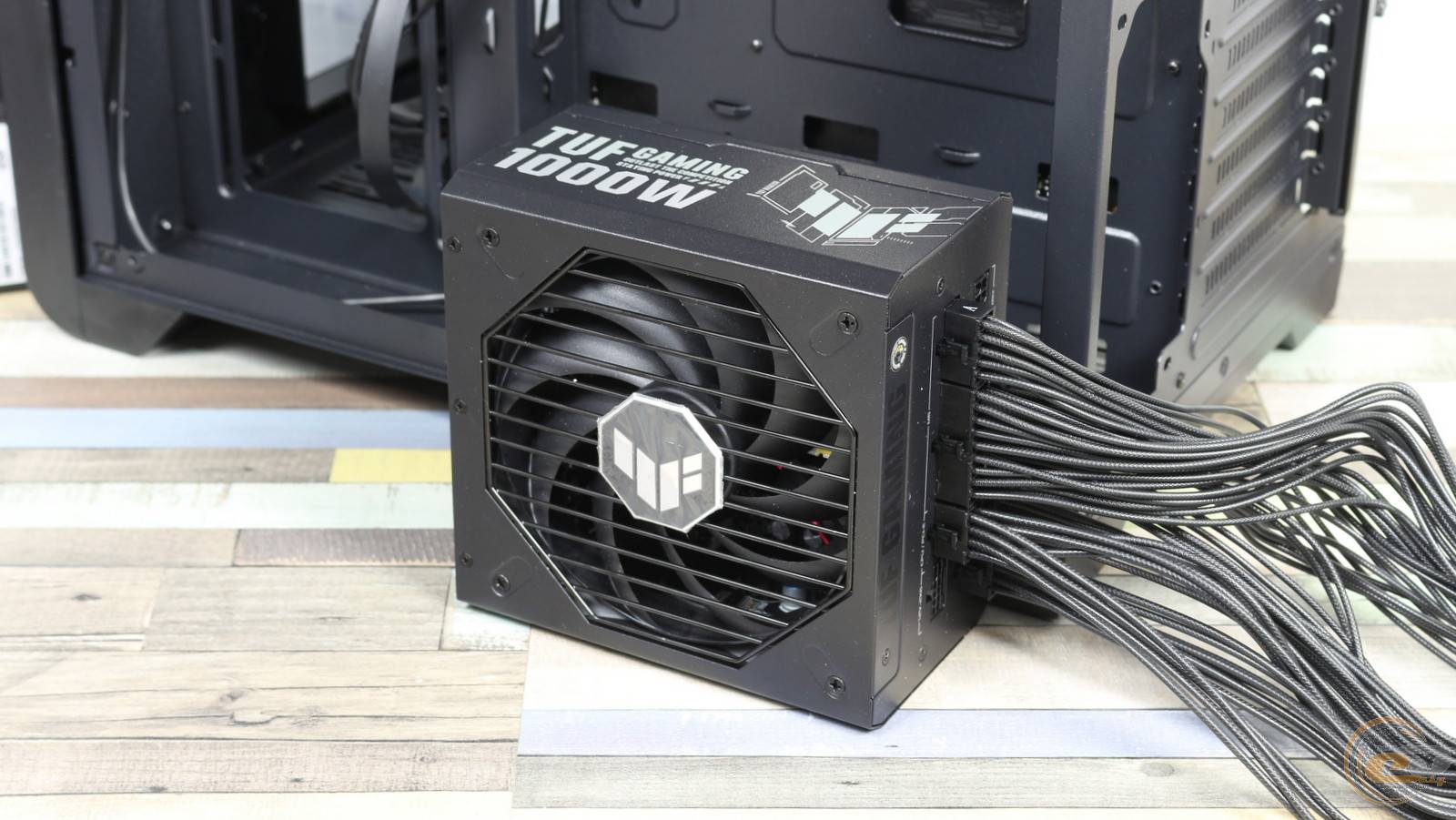

Модульные кабели выполнены в виде круглых проводов в тканевой обмотке. Вот так выглядит полная их конфигурация:

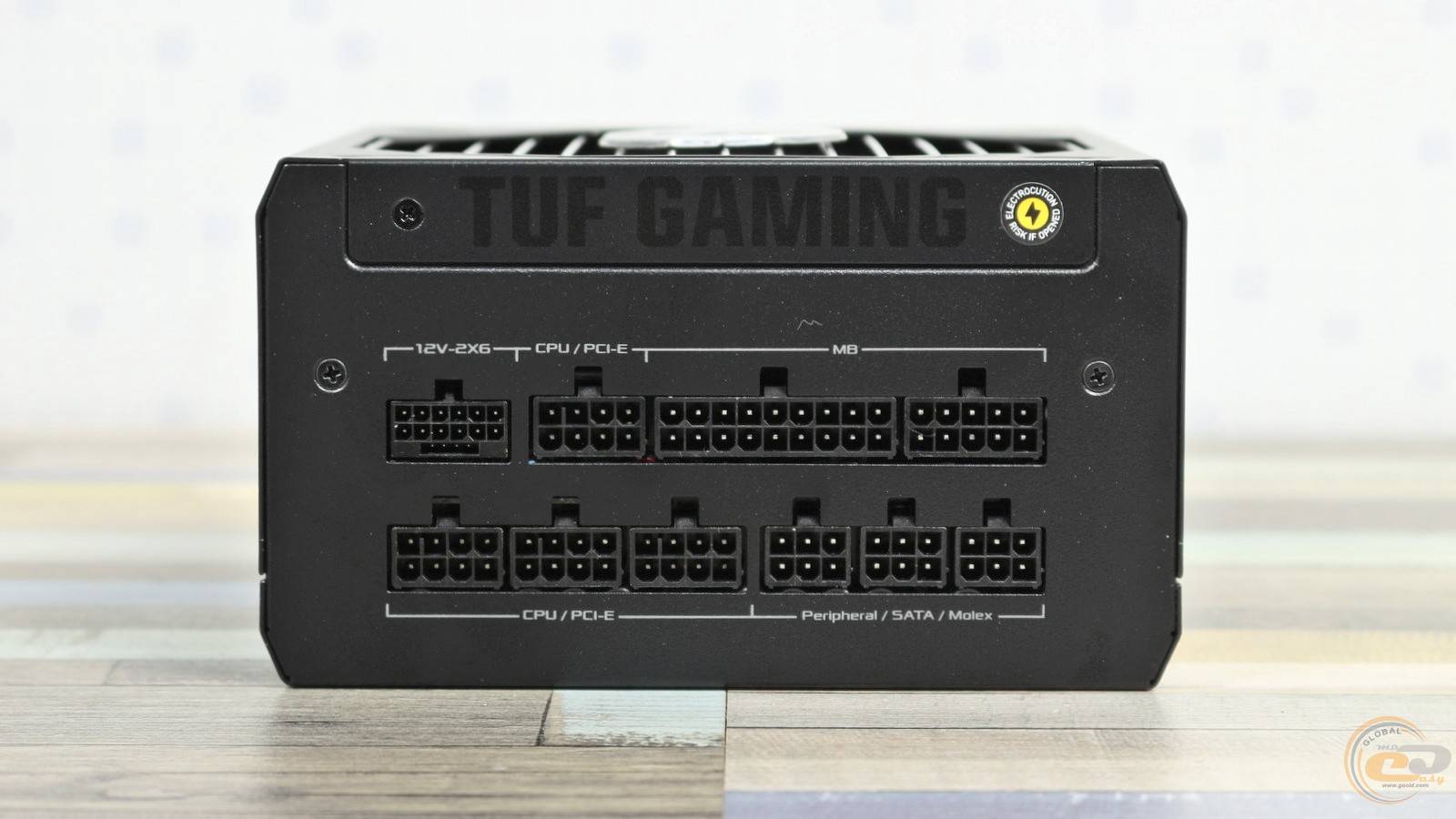

Основные разъёмы питания ASUS TUF Gaming 1000W Gold — это уже привычные 20+4-контактный ATX и пара 4+4-контактных ATX12V. Для подключения видеокарты предусмотрены четыре 6+2-контактных разъёма PCIe и один 600-ваттный PCIe 5.1 (он же 12V-2x6). Собственно, наличие последнего отличает новую версию устройства от предшественника двухлетней давности, в котором использовался стандарт PCIe 5.0 (12VHPWR). И наконец, для периферии предусмотрено пять SATA и четыре PATA, размещённые на трёх отдельных кабелях.

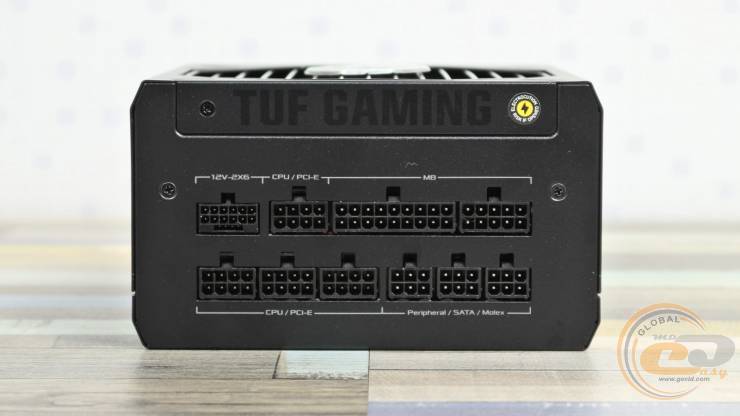

Для сборки современного ПК с любой топовой видеокартой такого набора коннекторов будет более чем достаточно. В свою очередь, подписи возле разъёмов на корпусе блока питания помогут не ошибиться при подключении кабелей.

А теперь пришло время узнать, какое же наполнение скрыто внутри этого красавца.

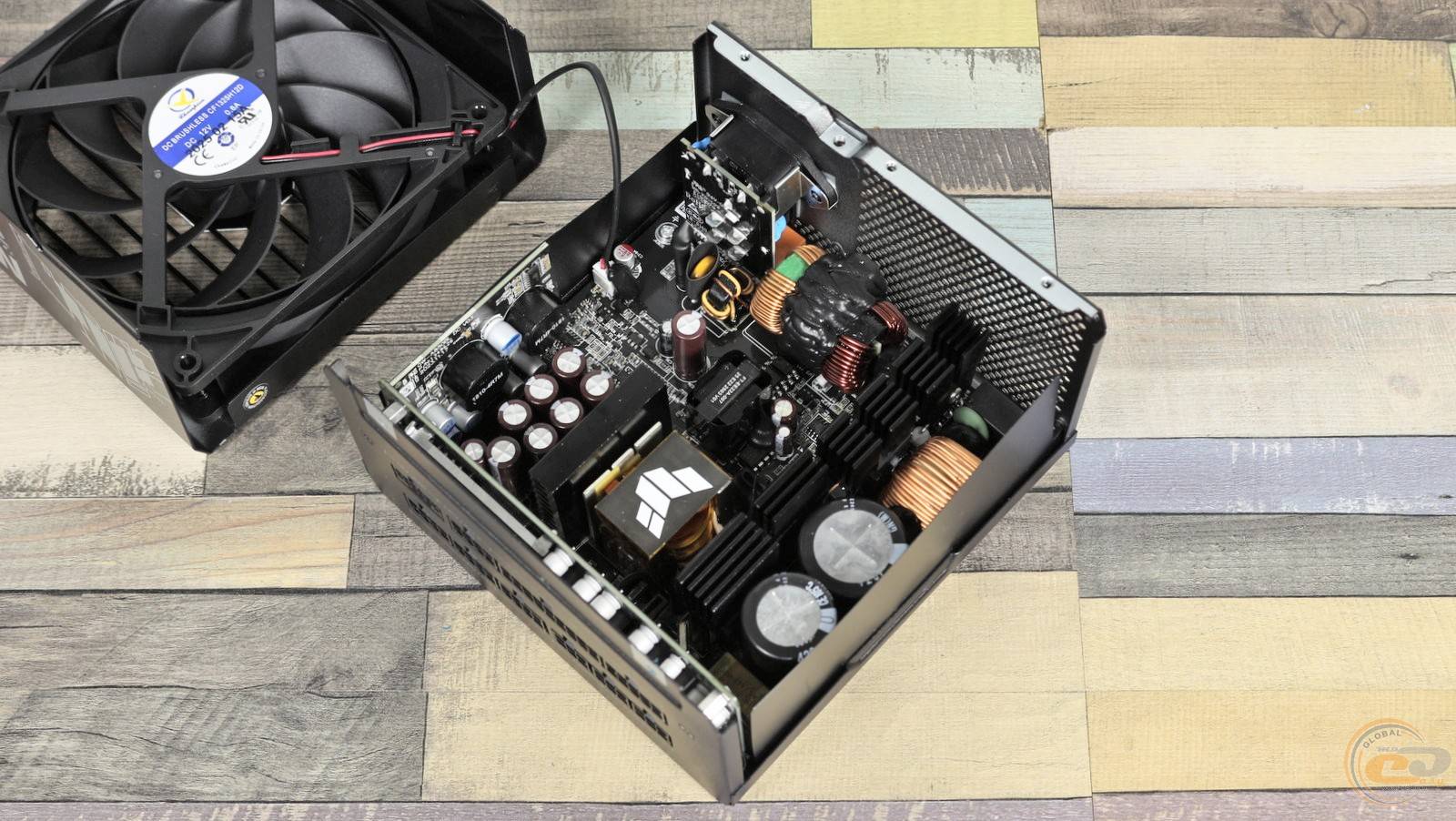

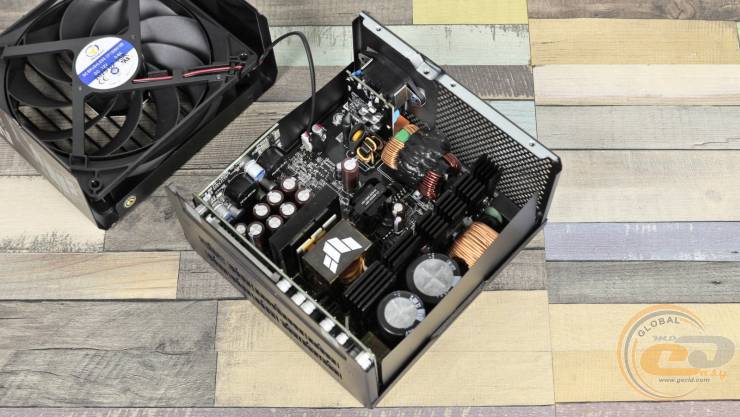

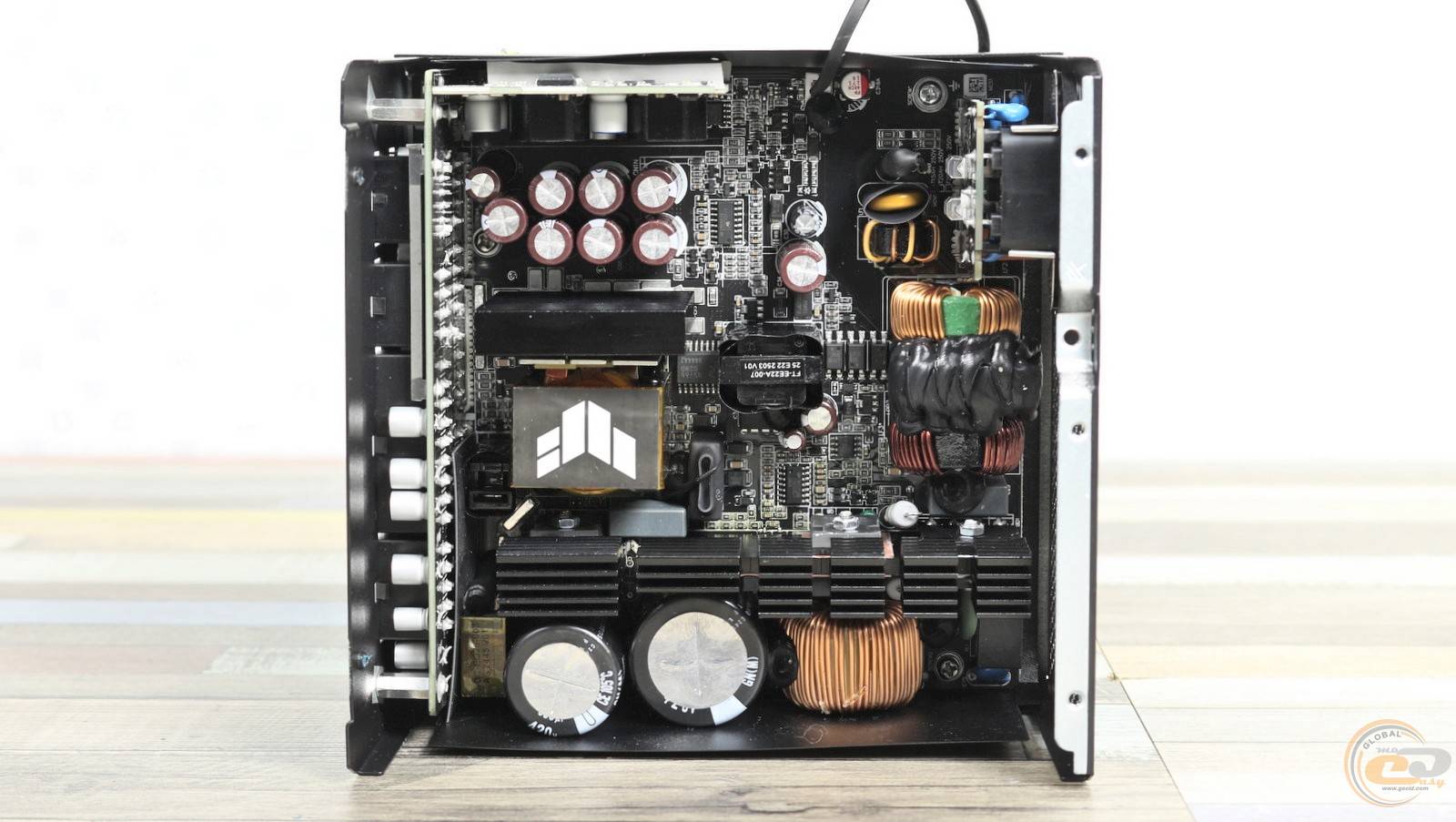

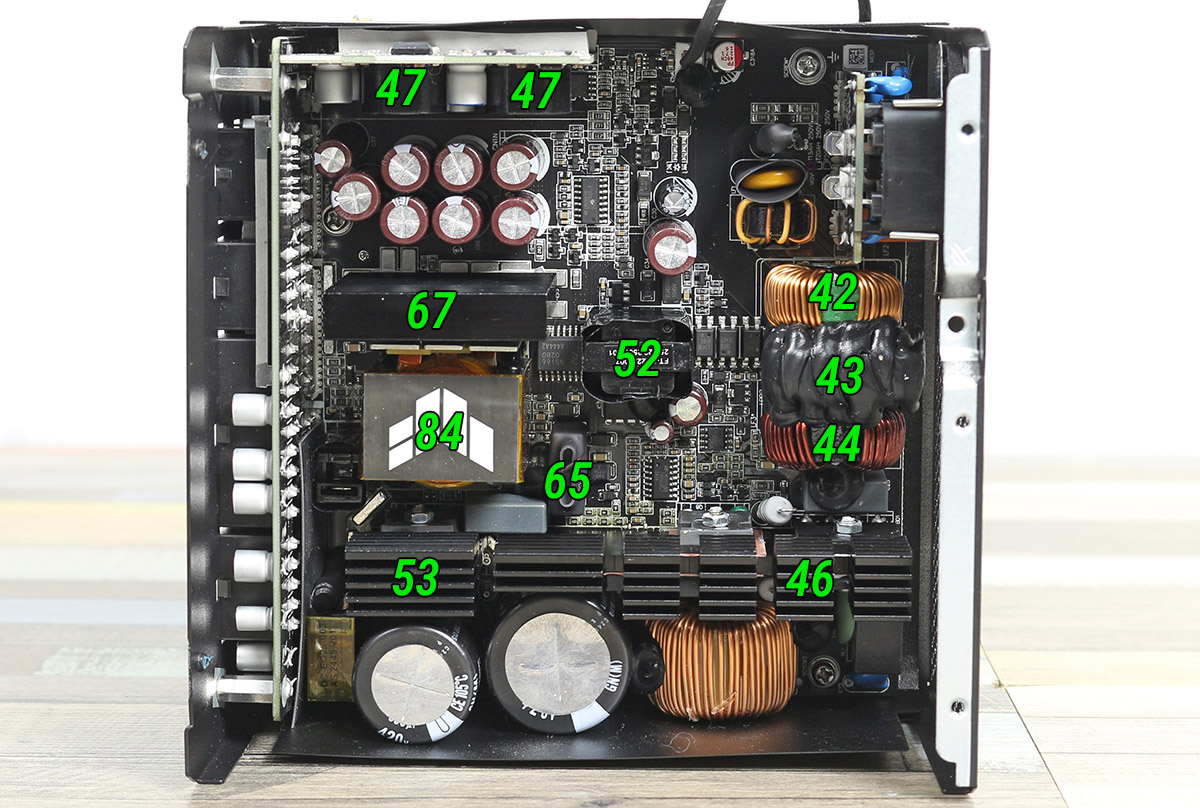

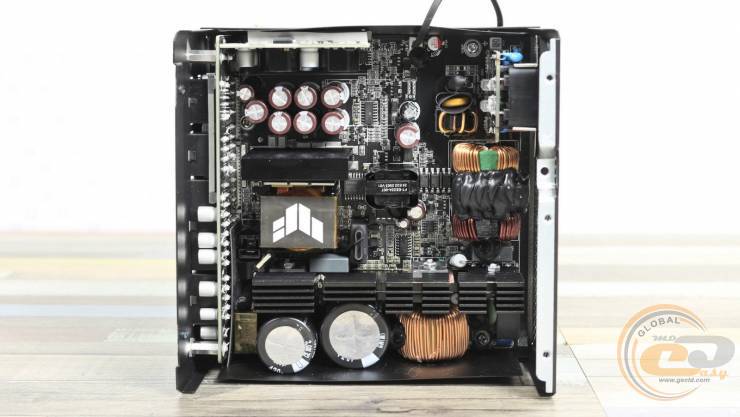

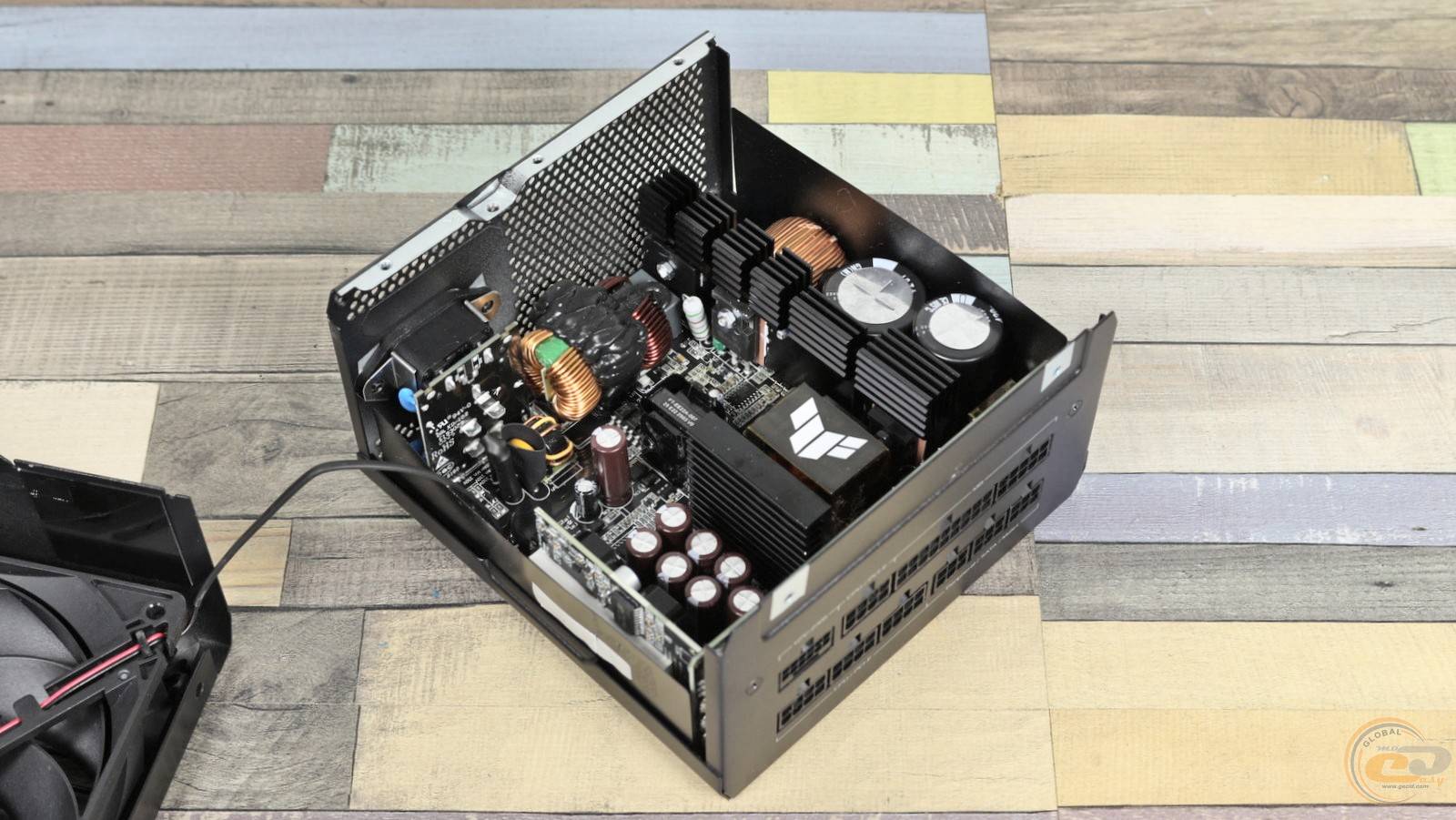

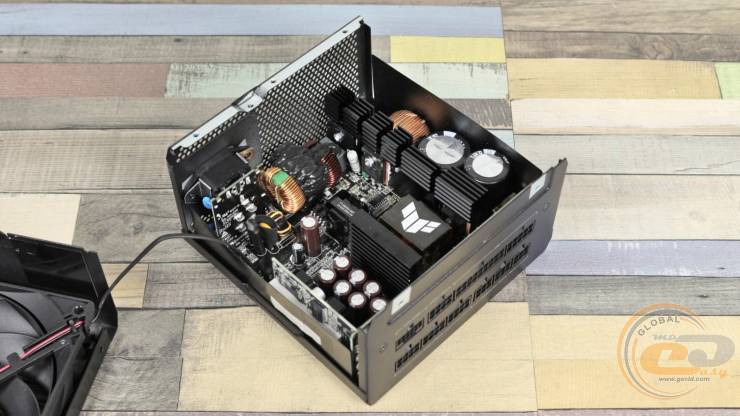

Внутреннее строение

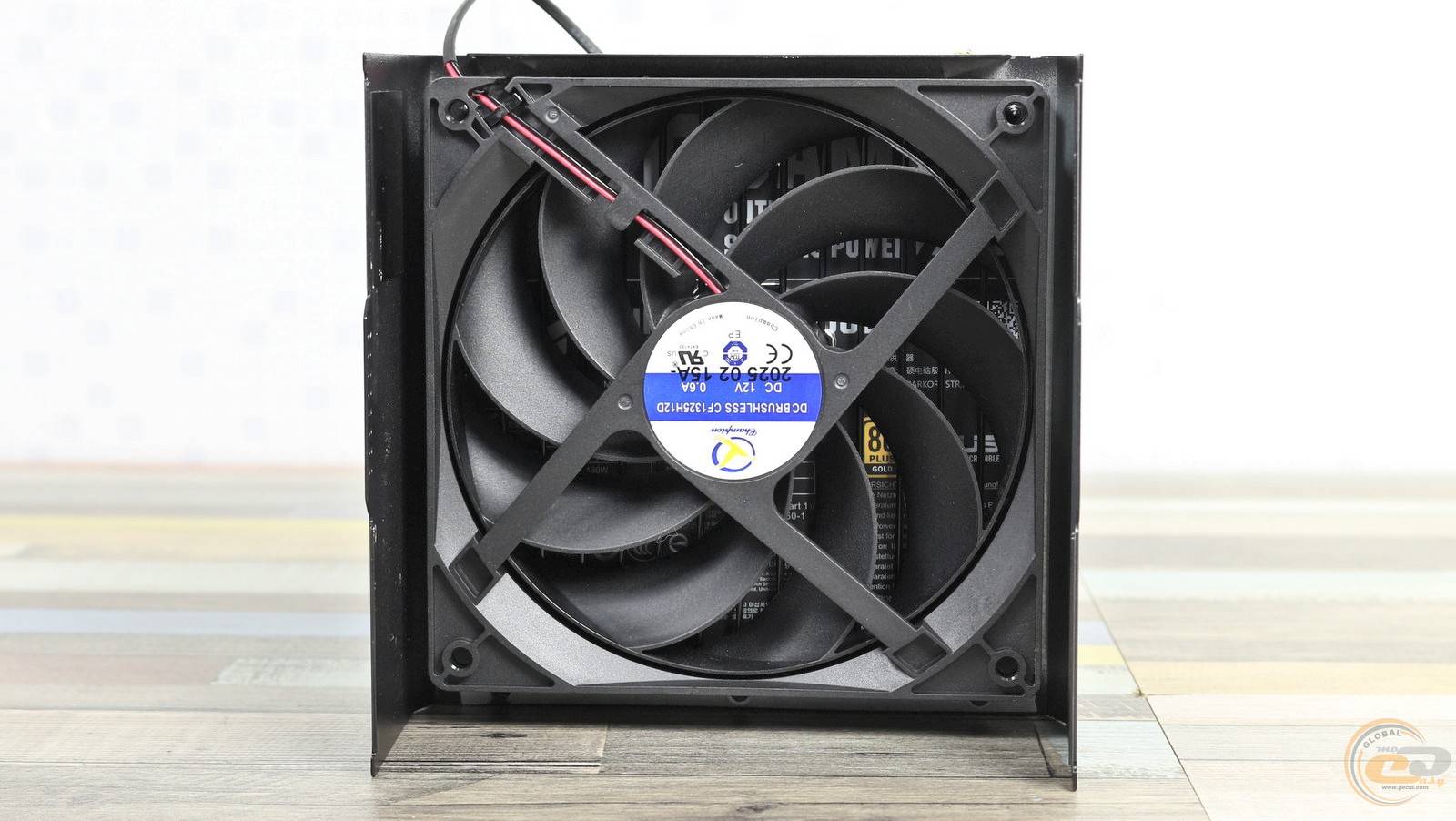

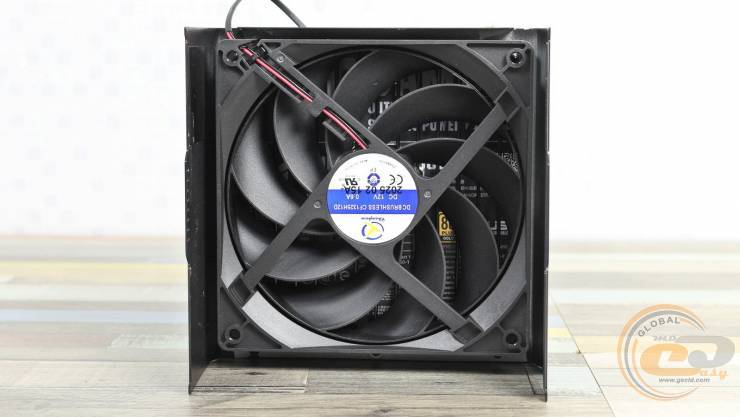

Уже знакомый нам вентилятор Champion CF1325H12D размерами 135 × 135 × 25 мм основан на двух шарикоподшипниках (Double Ball Bearing), что обеспечивает ему надёжность и долговечность. Для его питания предусмотрен 2-контактный разъём, а энергопотребление находится в пределах 7,2 Вт (0,6 А при 12 В).

Ещё одной отличительной особенностью пропеллера является объединение лопастей кольцом (технология ASUS Axial-tech Fan Design), что увеличивает давление воздушного потока, направленного на внутренние компоненты.

Есть здесь и пара достаточно габаритных радиаторов, отводящих тепло соответственно от элементов первичной цепи и синхронного выпрямителя.

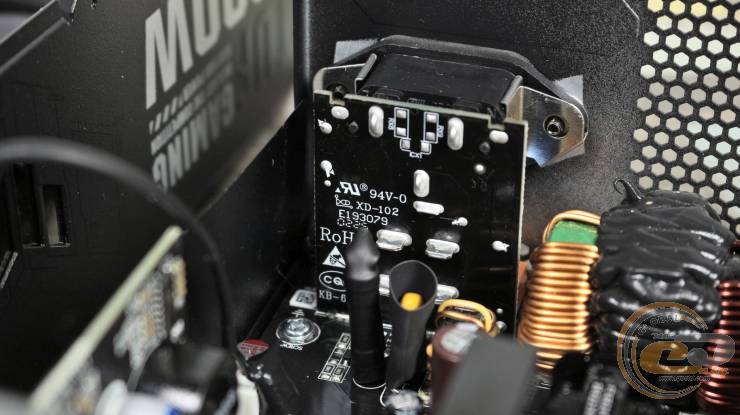

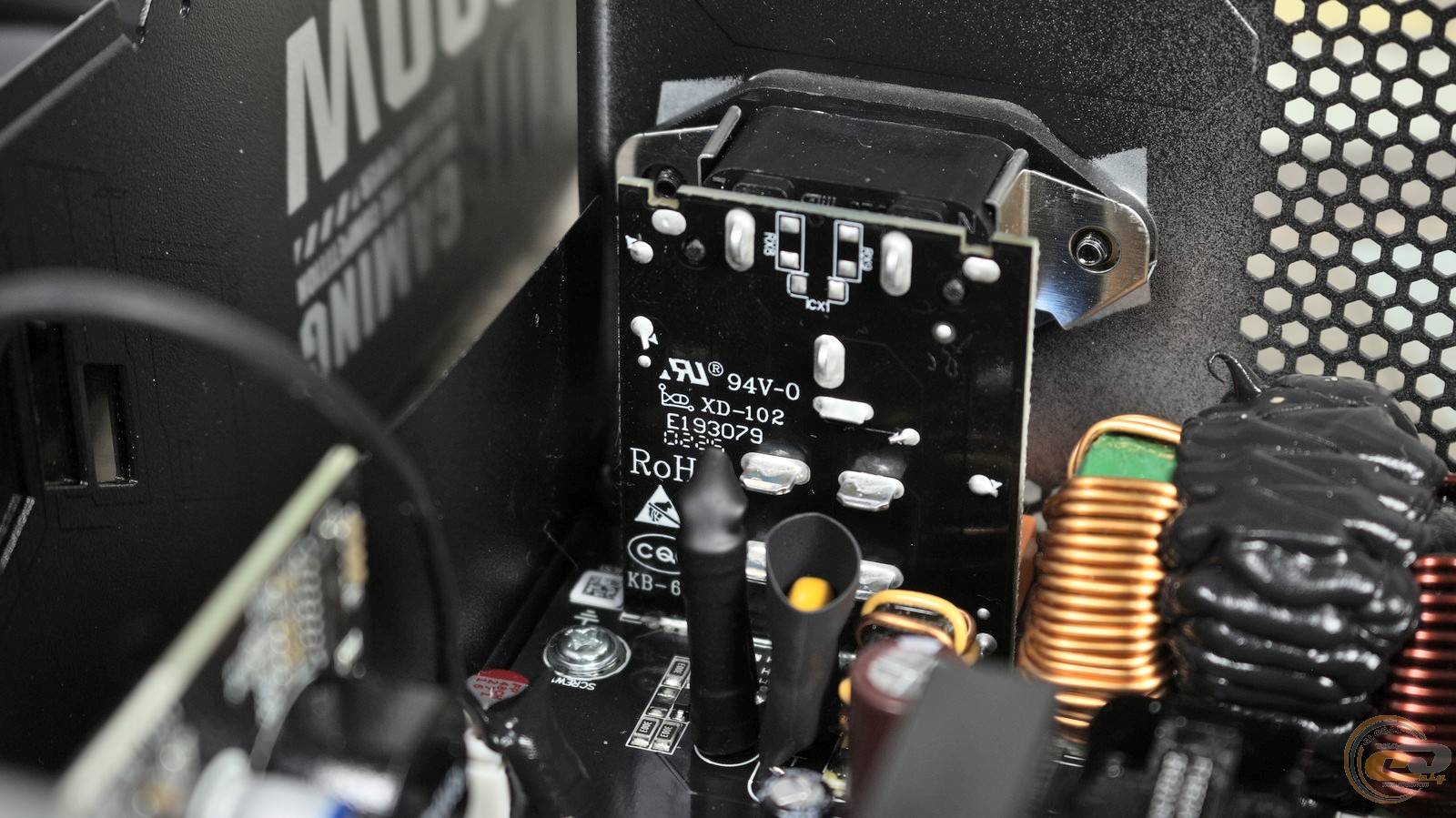

Теперь о деталях. Входной фильтр ASUS TUF Gaming 1000W Gold включает не только X- и Y-конденсаторы и катушки индуктивности, но и варистор и плавкий предохранитель. Вместе с тем одна из емкостей для какой-то загадочной цели до неузнаваемости залеплена черным клеем.

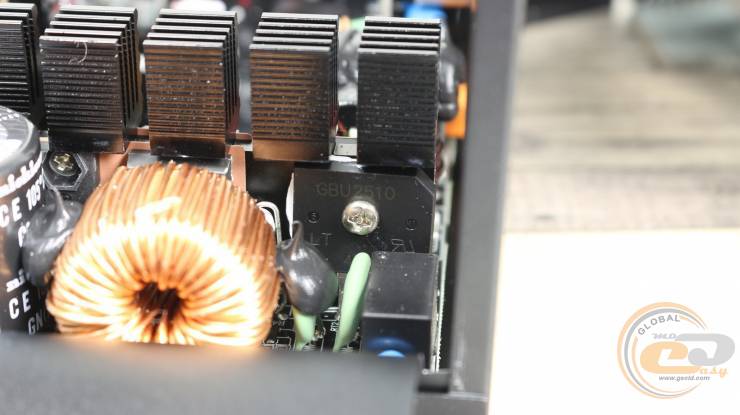

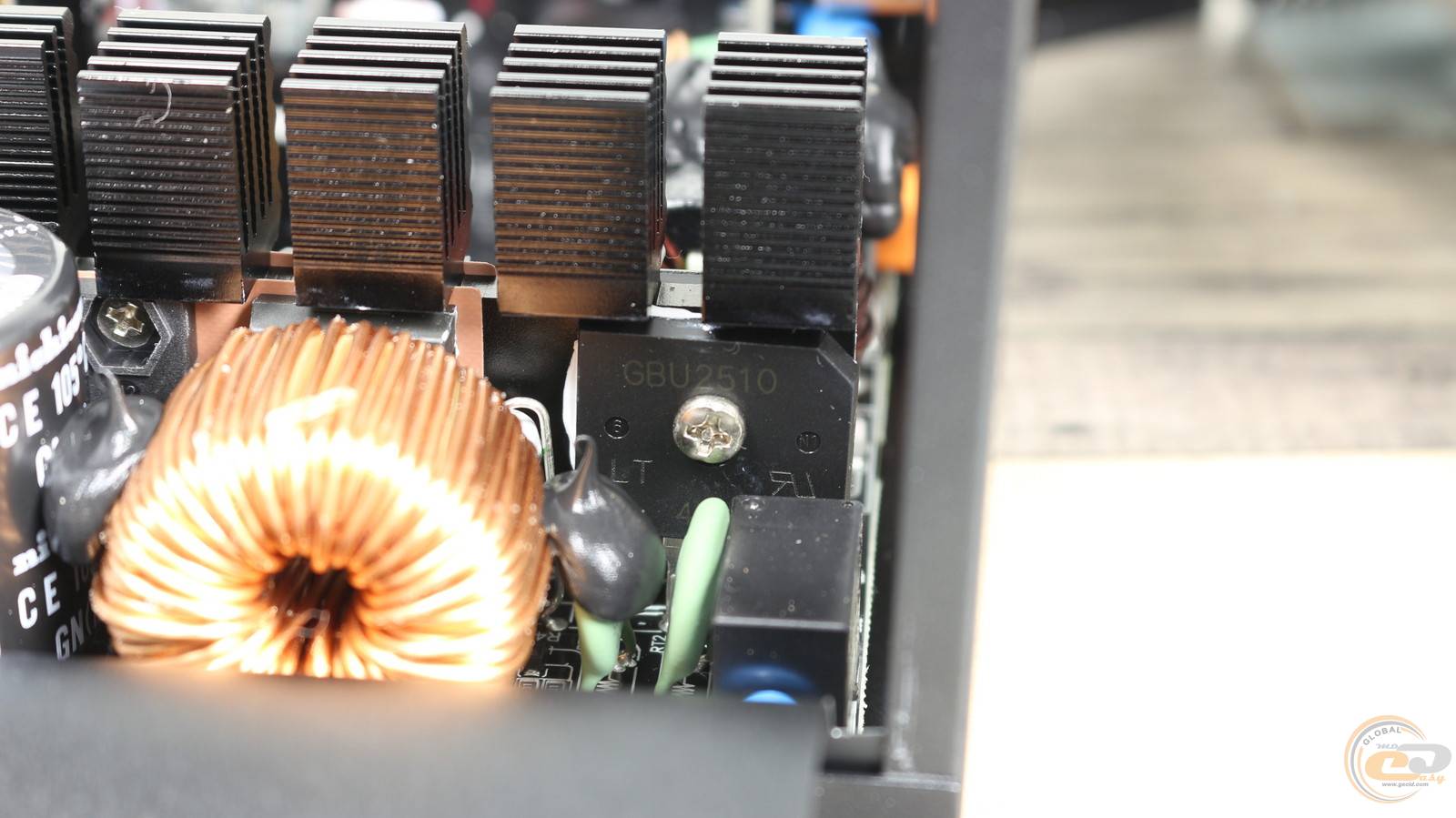

На первом охладителе с обеих сторон зафиксированы диодные сборки GBU2510, рассчитанные на большую силу тока до 25 А.

Рядом видны терморезистор и реле для ограничения пусковых токов, а также габаритный дроссель узла APFC.

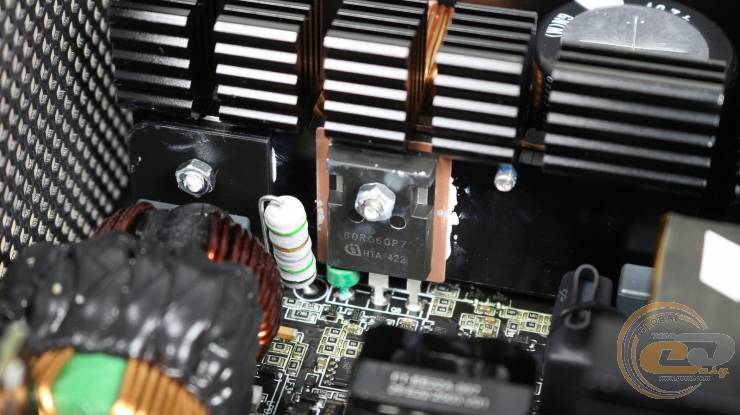

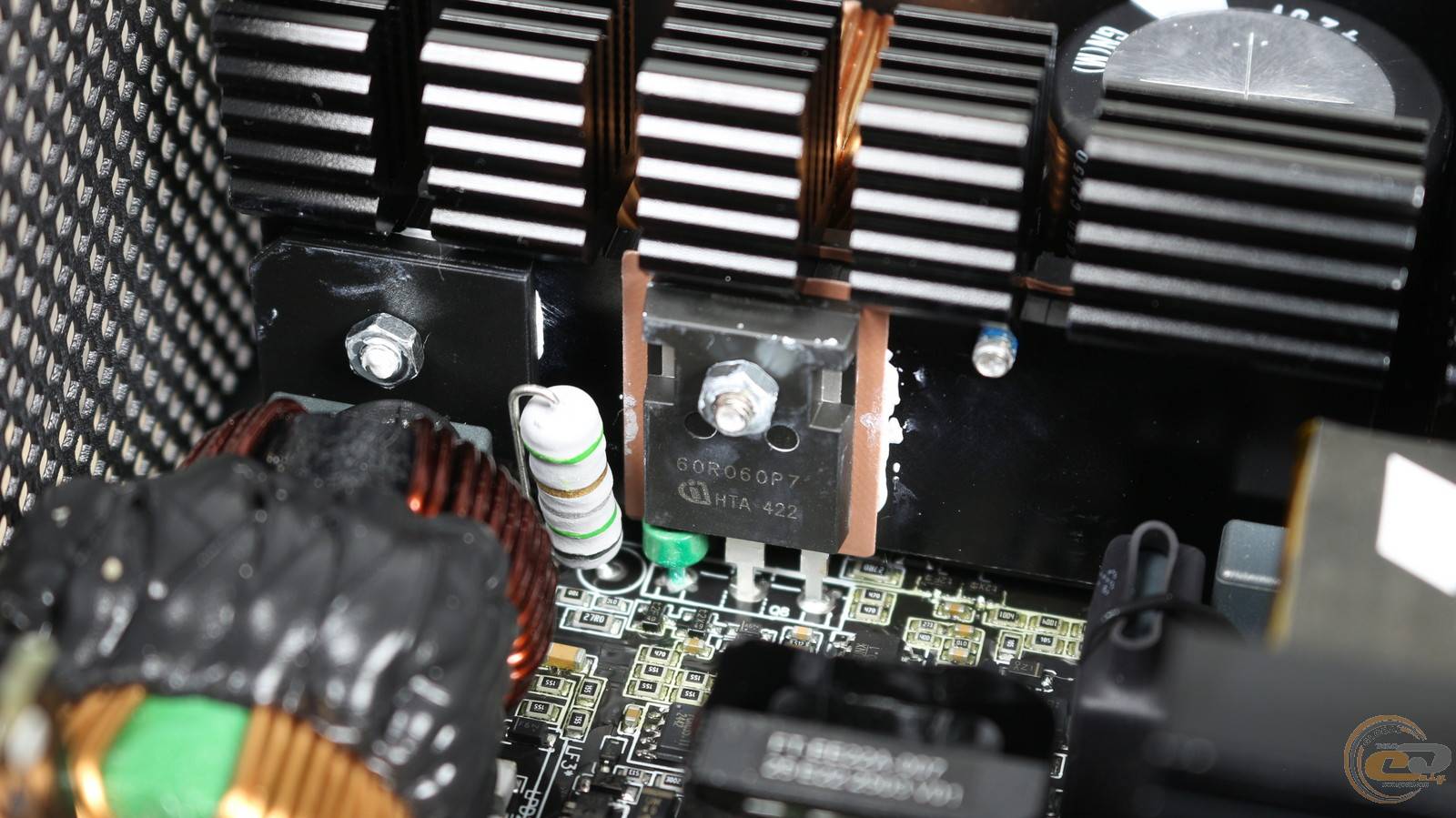

В составе последнего нам удалось рассмотреть транзистор Infineon 60R060P7 немецкого происхождения.

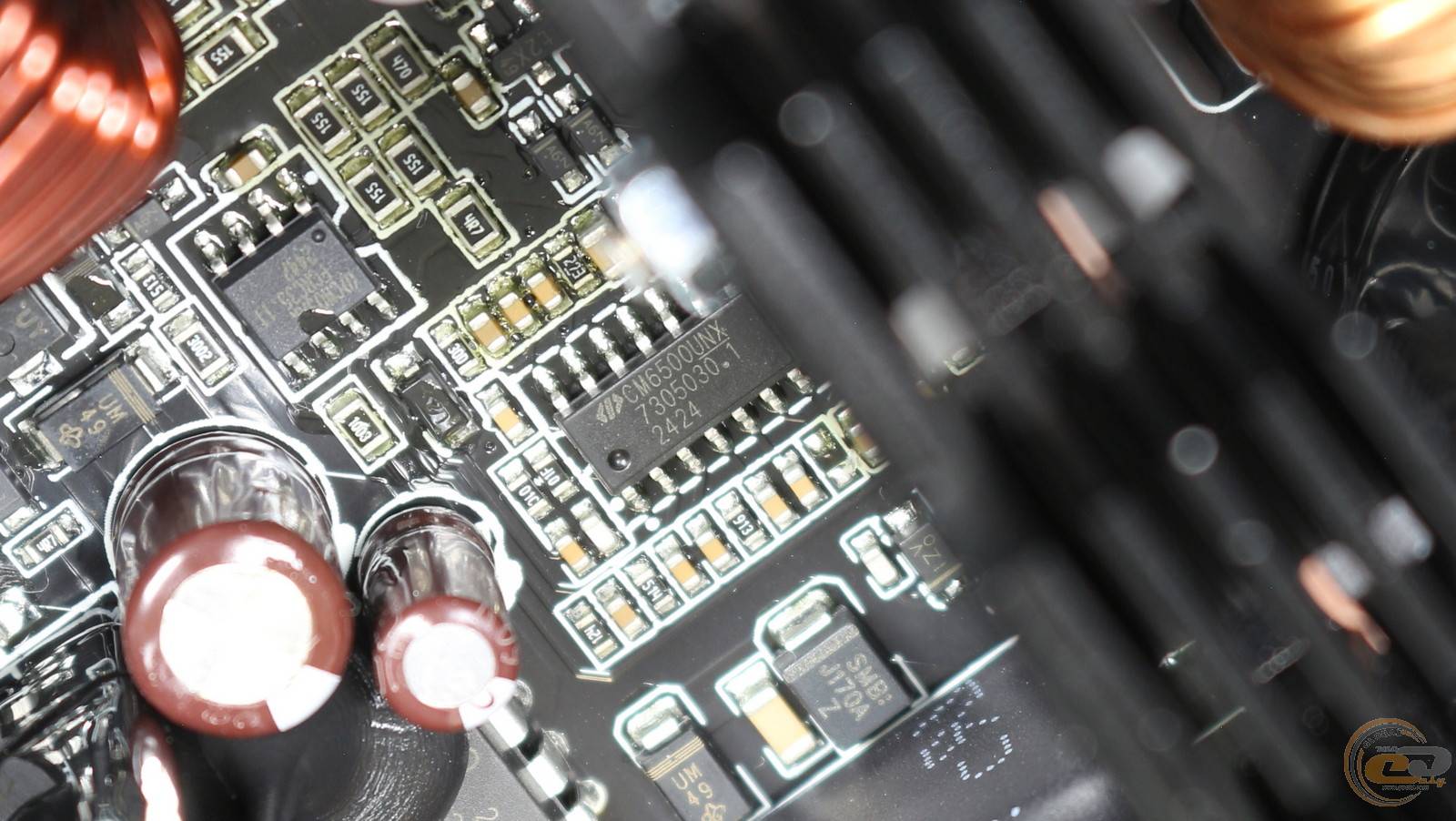

А за работу модуля отвечает достаточно популярный контроллер Champion CM6500UNX.

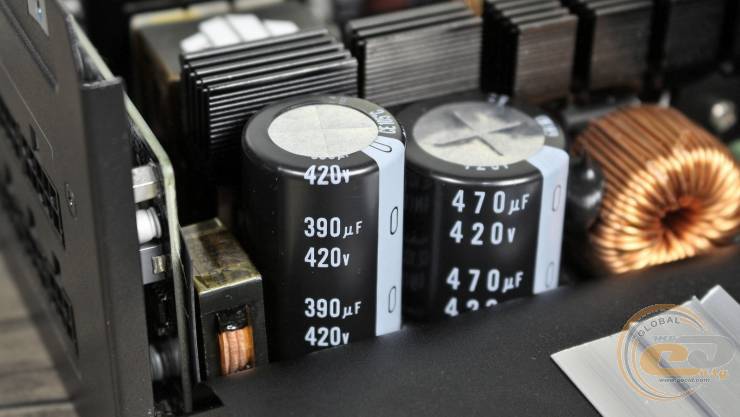

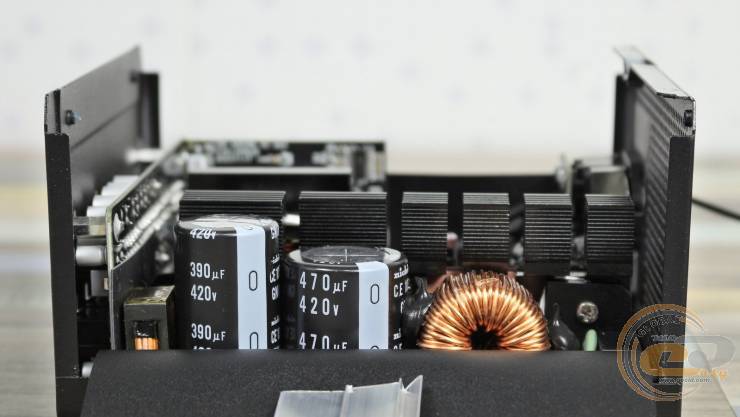

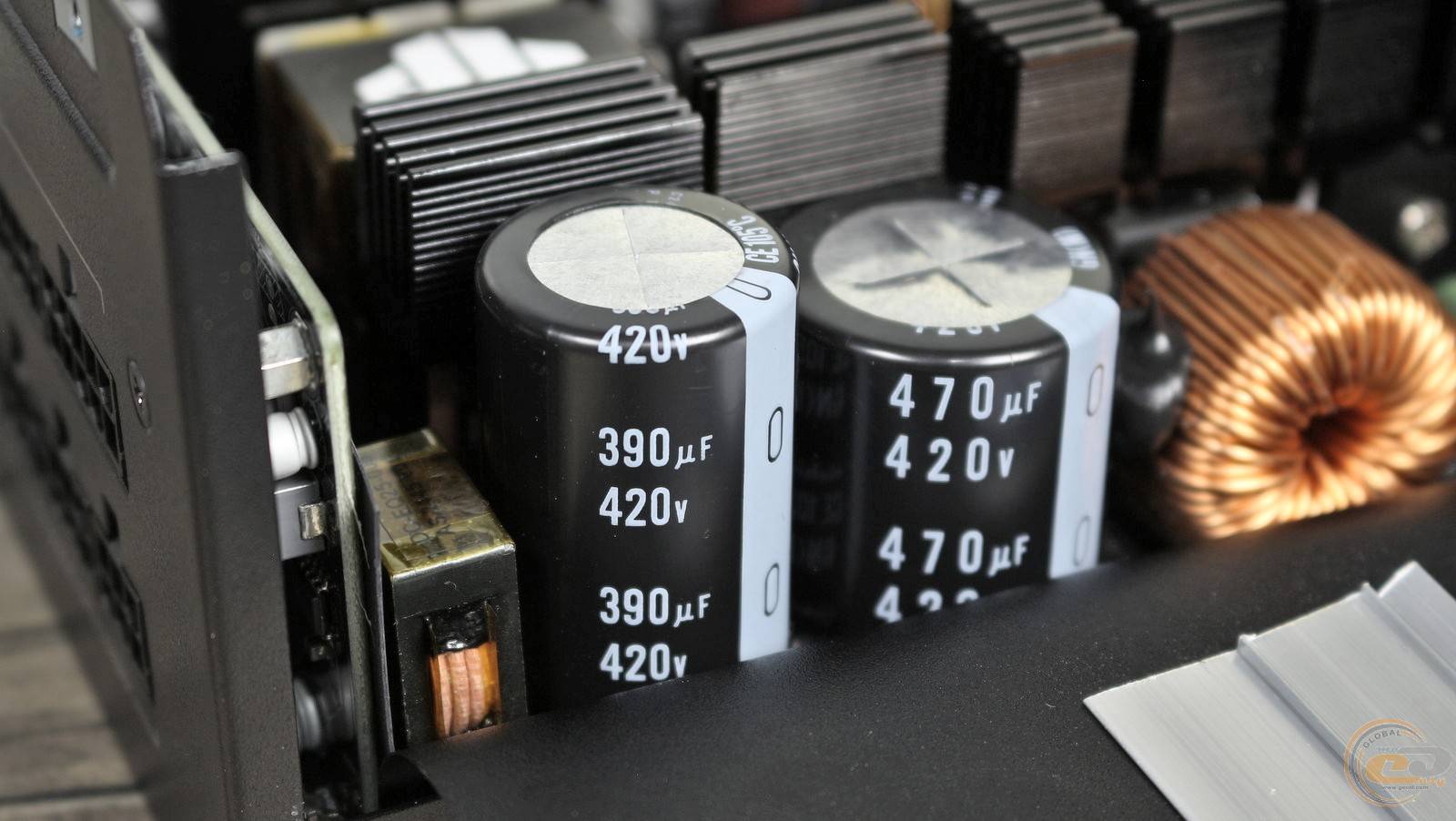

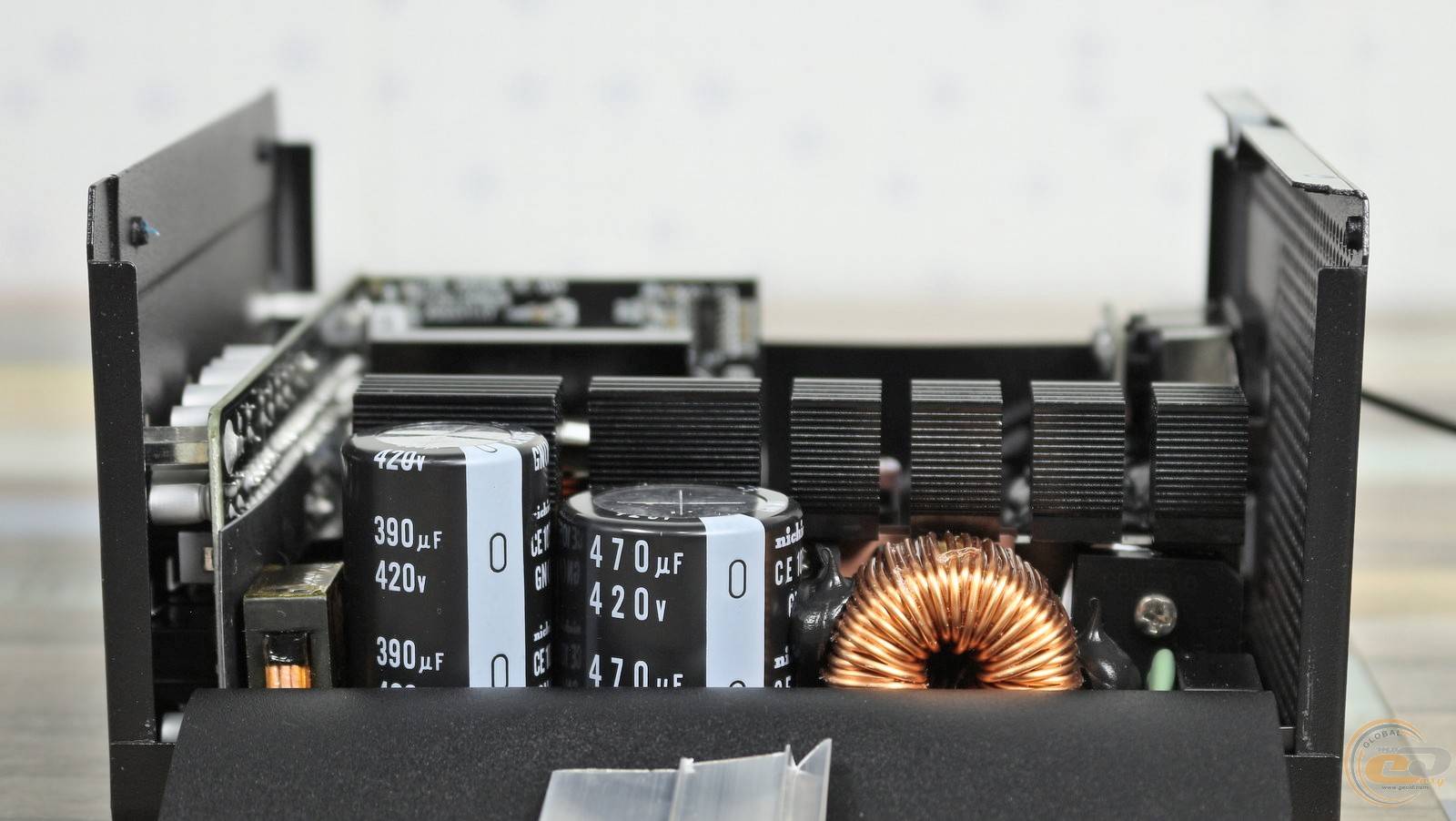

Два входных конденсатора от японской компании nichicon имеют высокую рабочую температуру и рассчитаны на напряжение до 420 В. Их общая емкость составляет 860 мкФ (470+390 мкФ), что является достойным значением для киловаттного решения.

Рядом с трансформатором распаяны два X-конденсатора, которые вместе с двумя транзисторами в первичной цепи указывают на использование высокоэффективной полумостовой топологии.

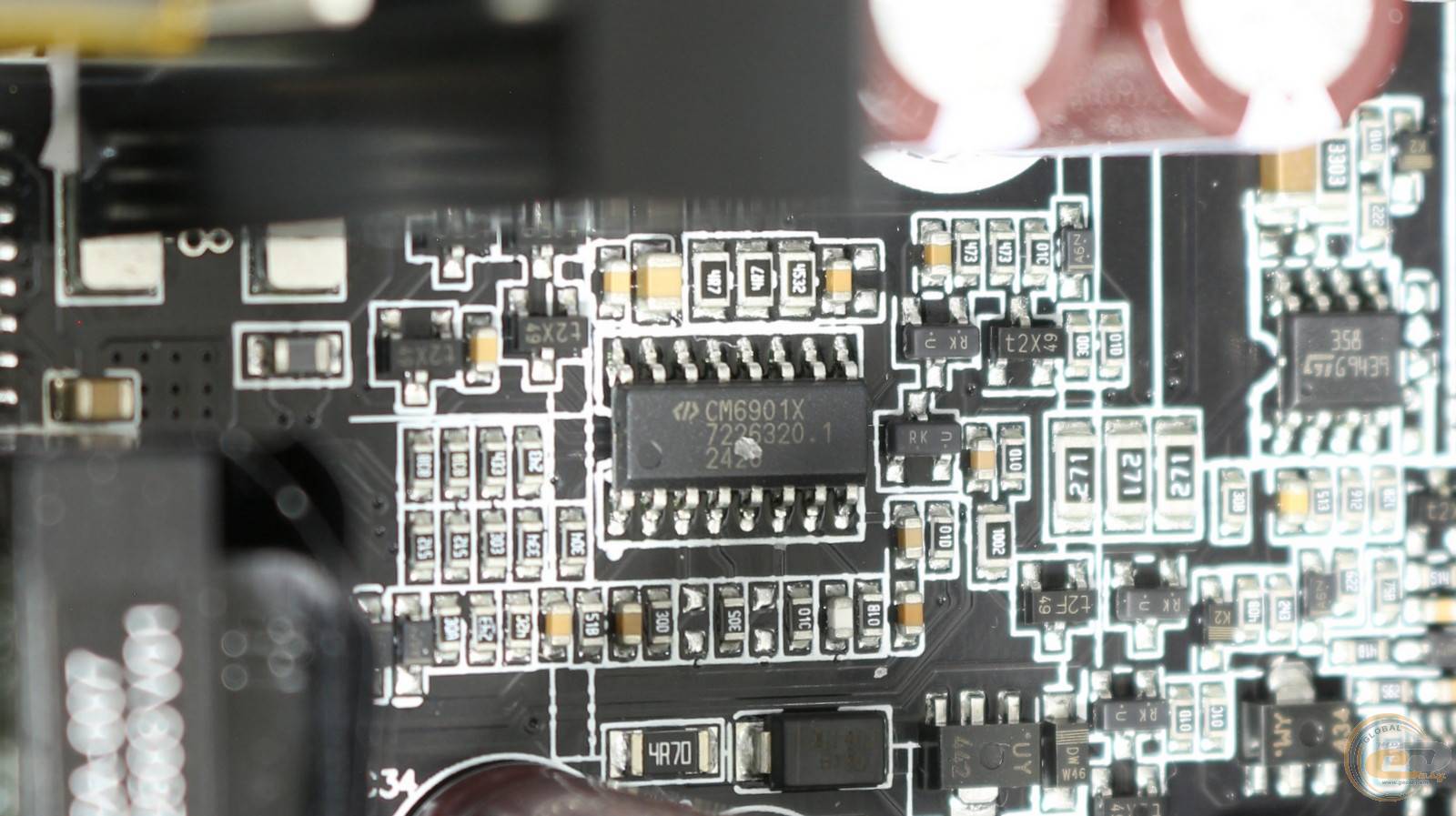

За ее работу отвечает ШИМ-контроллер Champion CM6901X.

Сзади трансформатора расположен радиатор. Он отводит тепло от ключей синхронного трансформатора, где на выходе получается напряжение +12В.

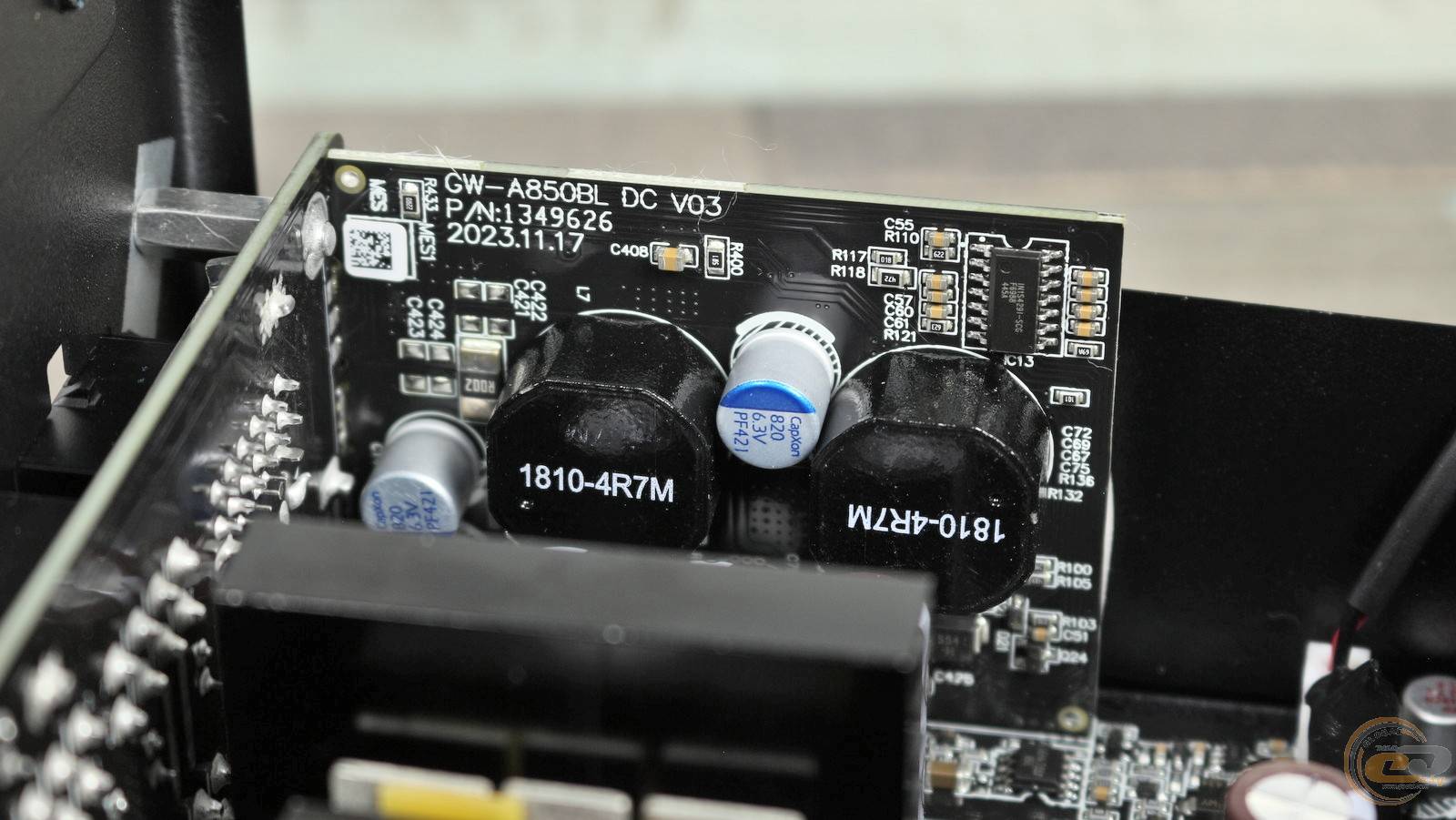

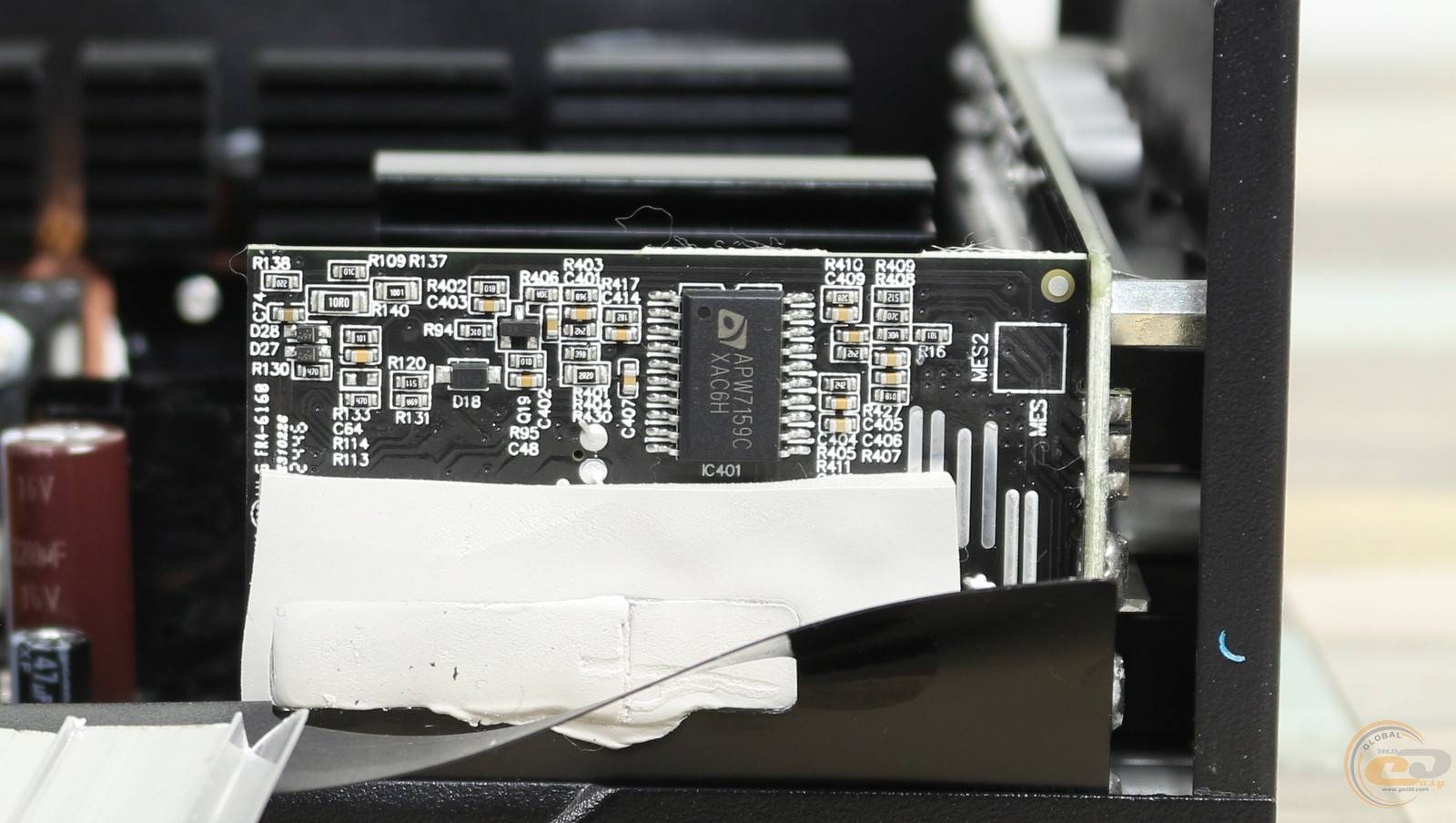

Из нее с помощью DC-DC-преобразователей под руководством контроллера APW7159 формируются каналы +3,3В и +5В. В их состав входят твердотельные конденсаторы CapXon родом из Китая.

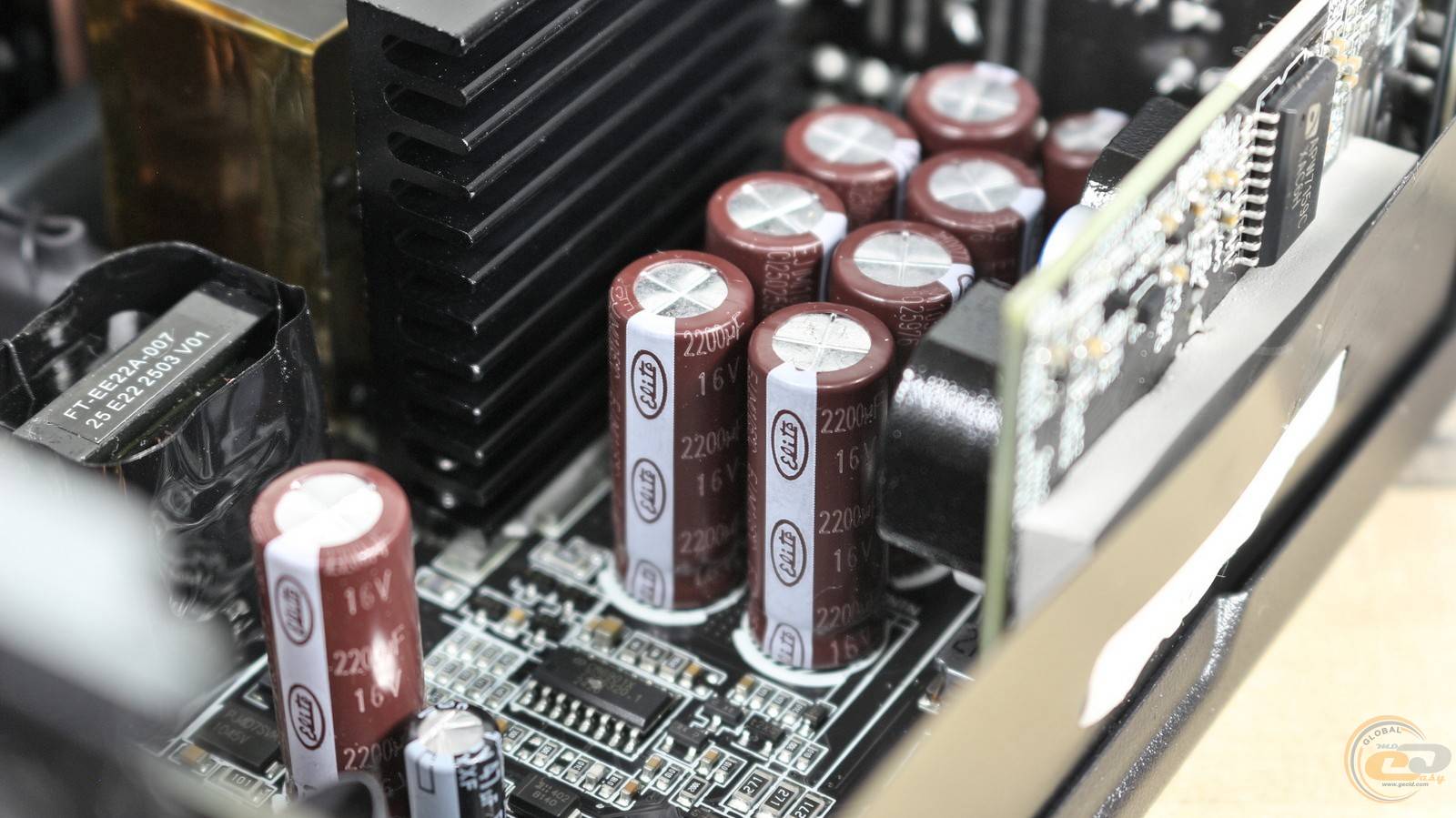

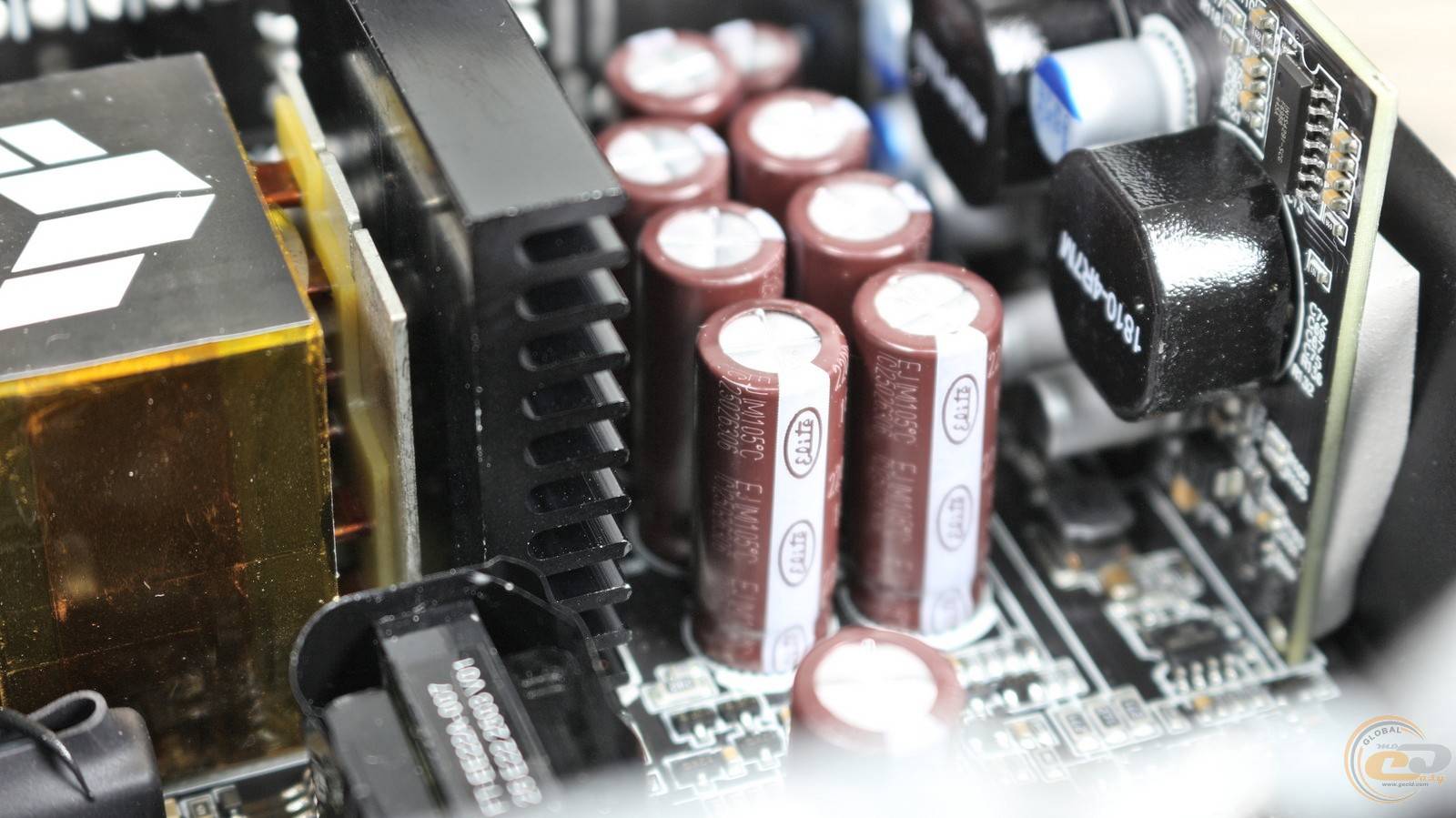

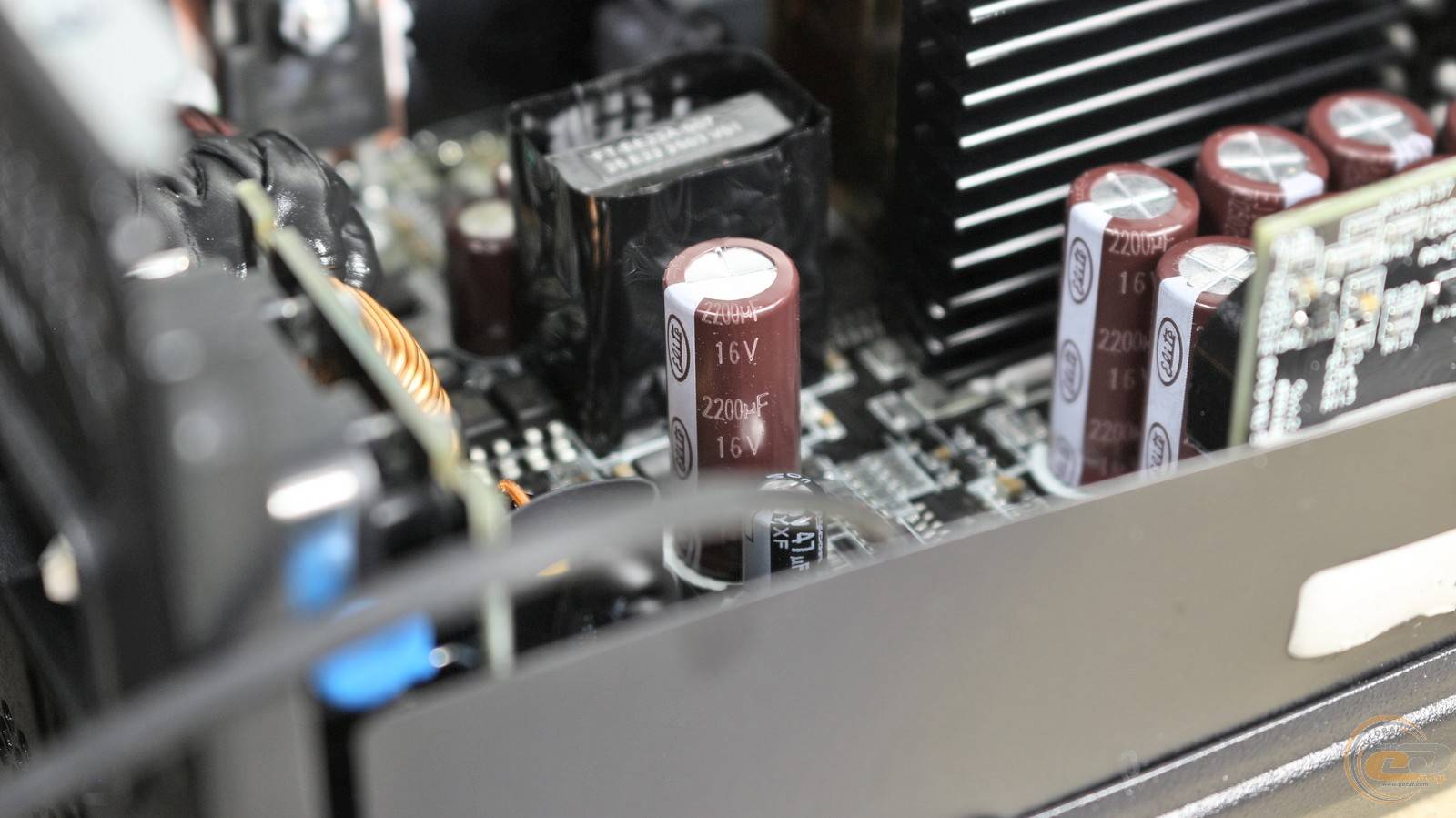

А вот большинство электролитических емкостей изготовлено тайваньской компанией Elite. Исключением стала лишь небольшая «бочечка» от японской Rubycon.

Так или иначе, поскольку компания ASUS предоставляет на данный блок питания целых 10 лет гарантии, это указывает на уверенность в наличии у устройства соответствующего ресурса.

В завершение внутреннего обзора вспомним о полном наборе реализуемых здесь защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

А еще производитель упоминает об использовании специального покрытия платы для защиты от влаги, частиц пыли и экстремальных температур.

Кросс-нагрузочные характеристики

Теперь же пора протестовать реальные возможности блока питания.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

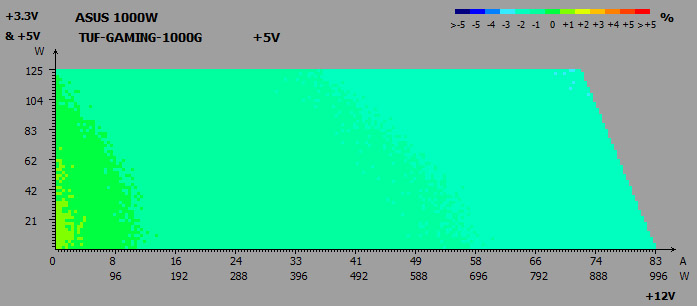

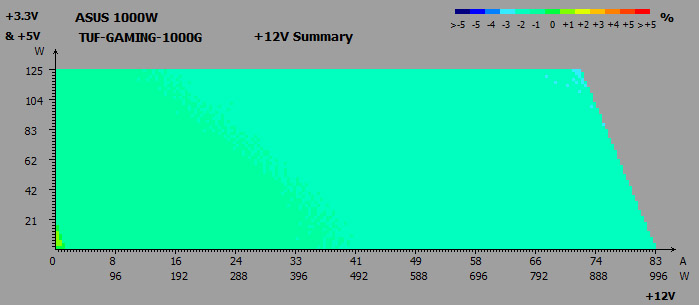

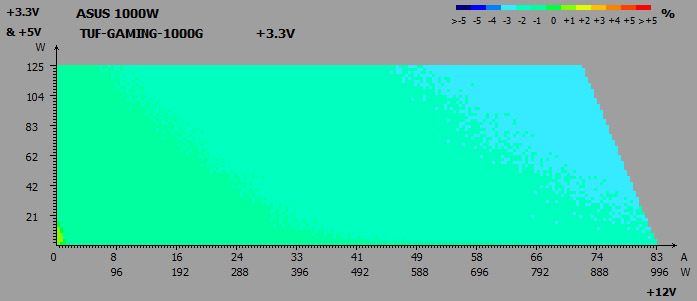

Во время кросс-нагрузочных тестов на основных линиях питания ASUS TUF Gaming 1000W Gold были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до –1%;
• линия +5В: от –2% до 0%;
• линия +12В: от –1% до +2%.

Оказалось, что напряжения на всех линиях отклоняются в пределах от -3% до +2%, то есть значительно уже ожидаемые ±5%.

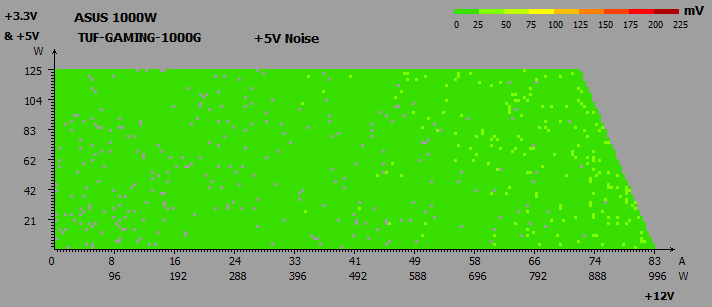

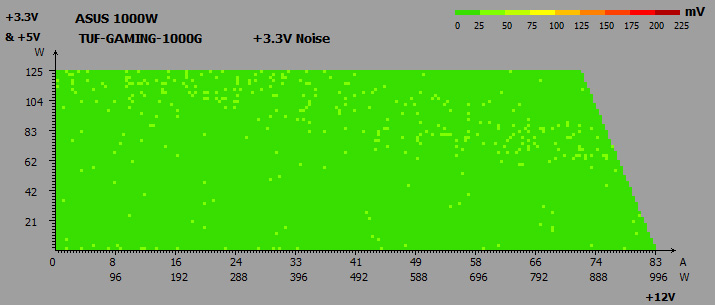

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

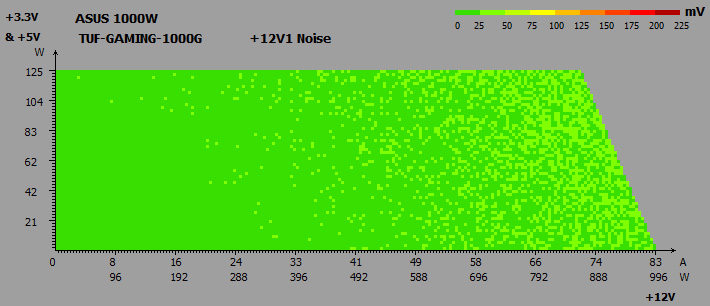

Пульсации на трех основных линиях также минимальны и не превышают 50 мВ.

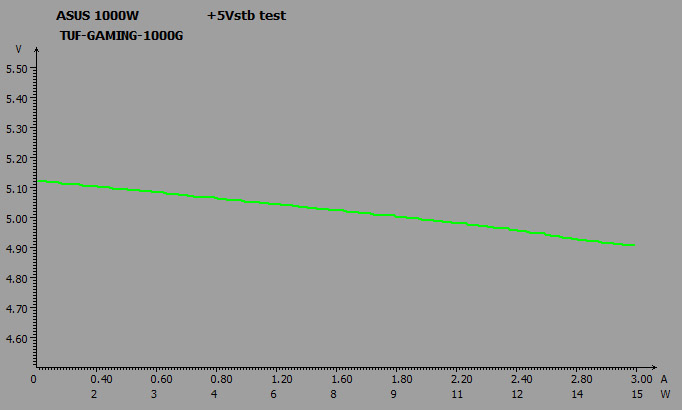

Дежурная линия питания + 5VSB

Состояние дежурной линии питания без замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,12 до 4,91 В (от +2,4% до -1,8%), и близко не выходя за пределы ±5%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль блока питания APFC не подвел. При потребляемой мощности в 200 Вт коэффициент PF превысил 0,9, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Gold (≥0,9 при 50%). Максимальное значение достигает 0,99.

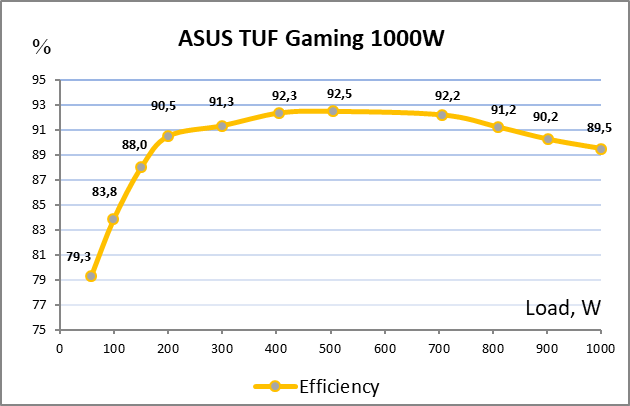

КПД

Вполне ожидаемым оказался и уровень энергоэффективности. Тест при разных нагрузках подтвердил, что ASUS TUF Gaming 1000W Gold отвечает стандарту 80 PLUS Gold. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

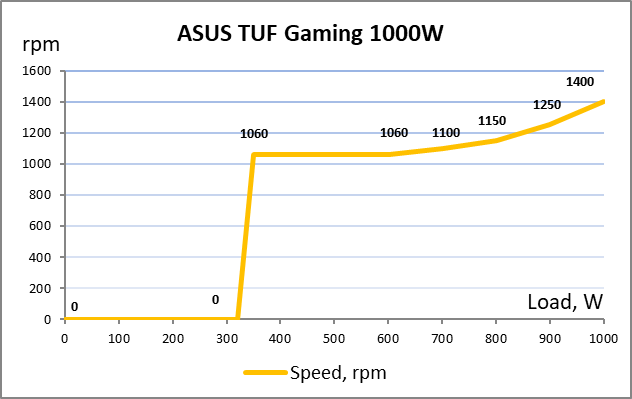

Гибридный режим работы СО позволяет ASUS TUF Gaming 1000W Gold работать при нагрузке до 320 Вт полностью бесшумно. Далее очень тихо до 700 Вт, тихо до 800 Вт и с шумом ниже среднего уровня до 1000 Вт (1400 об/мин). Кстати, здесь есть существенное отличие от протестируемого нами ранее решения ASUS TUF Gaming 850W Gold, где аналогичный 135-мм вентилятор раскручивался до более 2000 об/мин.

Понятно, что благодаря этому наполнение 850-ватника оставалось очень холодным. Впрочем, после 15-минутной 900-ваттной нагрузки киловаттника, нагрев его главного трансформатора также оставался умеренным и составил 84°C. В то же время температура всех остальных узлов не превышала 67°C.

Практические испытания на реальной конфигурации

Конечно, интересно увидеть, как тестируемый блок питания ведет себя в реальной компьютерной системе. Для ее сборки был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 5900X и сразу пара видеокарт: 450-ваттная ASUS ROG Strix GeForce RTX 3090 и 350-ваттная Palit GeForce RTX 3090.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS ROG Strix GeForce RTX 3090 Ti Gaming Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Несмотря практически на киловаттное энергопотребление системы из розетки, напряжения на всех трех линиях оставались стабильными и отклонялись от показателей в простое на максимум 1,5%. А проседаний ниже номинала и вовсе не было.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (5 Вт).

Итоги

Блок питания ASUS TUF Gaming 1000W Gold является достойным представителем «золотых» устройств. Его внешний вид выделяется на фоне многих других решений, и практически с любого ракурса сразу становится очевидной принадлежность источника к линейке ASUS TUF Gaming. Но главное — он «выдаёт» все 1000 Вт при очень скромных отклонениях значений напряжений от номиналов линий.

Внутри используется уже знакомая по 850-ваттной модели высокоэффективная полумостовая схема. Входные конденсаторы имеют японское происхождение, тогда как остальные электролиты — преимущественно тайваньского производства. Вентилятор оснащён двумя надёжными шарикоподшипниками, а радиаторы обладают значительной площадью рассеивания.

А вот чем особенно отличается киловаттник от 850-ваттного решения двухлетней давности — так это настройкой системы охлаждения. Теперь полностью пассивный теплоотвод работает до нагрузки в 320 Вт, а не 200 Вт. Но главная «вишенка на торте» — это скорость пропеллера, которая у свежего киловаттного решения не превышает 1400 об/мин. Благодаря этому уровень шума остаётся очень комфортным во всём диапазоне нагрузок. Для сравнения, аналогичная 135-мм «вертушка» 850-ваттника первой ревизии разгонялась более чем до 2000 об/мин. При этом в обоих случаях температуры основных компонентов оставались далёкими от критических.

Вдобавок ASUS TUF Gaming 1000W Gold оснащён аккуратными модульными кабелями, среди которых есть 600-ваттный разъём PCIe 5.1 (он же 12V-2x6), а также имеет 10-летнюю гарантию. Таким образом, это устройство имеет все шансы пережить не одну смену конфигурации.

Достоинства:

• хороший уровень КПД (свыше 92%, 80 PLUS Gold);
• большая нагрузочная способность линии +12В – до 83,3 А (1000 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• использование входных японских высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• 135-мм вентилятор на основе пары шариковых подшипников;
• полностью пассивное охлаждение при погрузке до 320 Вт;
• очень комфортный шум вентилятора по всему диапазону нагрузок;
• низкий нагрев внутренних узлов;
• наличие четырех 6+2-контактных разъемов PCIe и одного 600-ваттного PCIe 5.1 (12V-2x6);
• полностью модульные кабели;
• 10 лет гарантии.

Особенности:

• элементная база содержит как японские, так и более доступные тайваньские конденсаторы среднего качества.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
