Обзор be quiet! DARK POWER 14 1000W: очередное обновление топового блока питания

Недавно флагманская линейка "титановых" блоков питания be quiet! DARK POWER получила очередное обновление – на этот раз с индексом «14». Если раньше в ее составе были модели мощностью 750, 850 и 1000 Вт, то теперь стартовой стала версия на 850 Вт, а вершину занимает 1200-ваттный флагман.

Конечно, изменения затронули не только внешнее оформление, но и внутреннее наполнение. Предлагаем разобраться в них подробнее на примере «золотой середины» серии – be quiet! Dark Power 14 1000W.

Спецификация

Модель	be quiet! DARK POWER 14 1000W
Тип	ATX12V 3.1 / EPS12V
Номинальная мощность, Вт	1000
Пиковая мощность, Вт	1100
Мощность линий +12В, Вт.	996
Мощность линий +3,3В и +5В, Вт.	12
Количество линий +12В	4
Сила тока каналов +12В1 и +12В2, А	33
Сила тока каналов +12В3 и +12В4, А	40
Сила тока канала +5В, А	24
Сила тока канала +3,3В, А	25
Максимальный ток канала –12В, А	0,5
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	200 – 240
Частота напряжения питания, Гц	50 – 60
Входная сила тока, А	7
КПД, %	≥95
Сертификация 80 PLUS	Titanium
Сертификация Cybenetics	Titanium
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	4 (6+2- контактные)
Разъем PCIe 5.1 (12V-2x6)	600 Вт
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	FDB (гидродинамический)
Максимальная скорость вращения вентилятора, об/мин	2100
Максимальный уровень шума вентилятора, дБА	18,2
Защити	SCP, OPP, OTP, OVP, OCP, UVP, SIP
Размеры (Д х Ш х В), мм	175 x 150 x 86
Вес, кг	2,2
Гарантия, лет	10
Сайт производителя	be quiet!
Страница продукта	be quiet! DARK POWER 14 1000W

Упаковка и комплект поставки

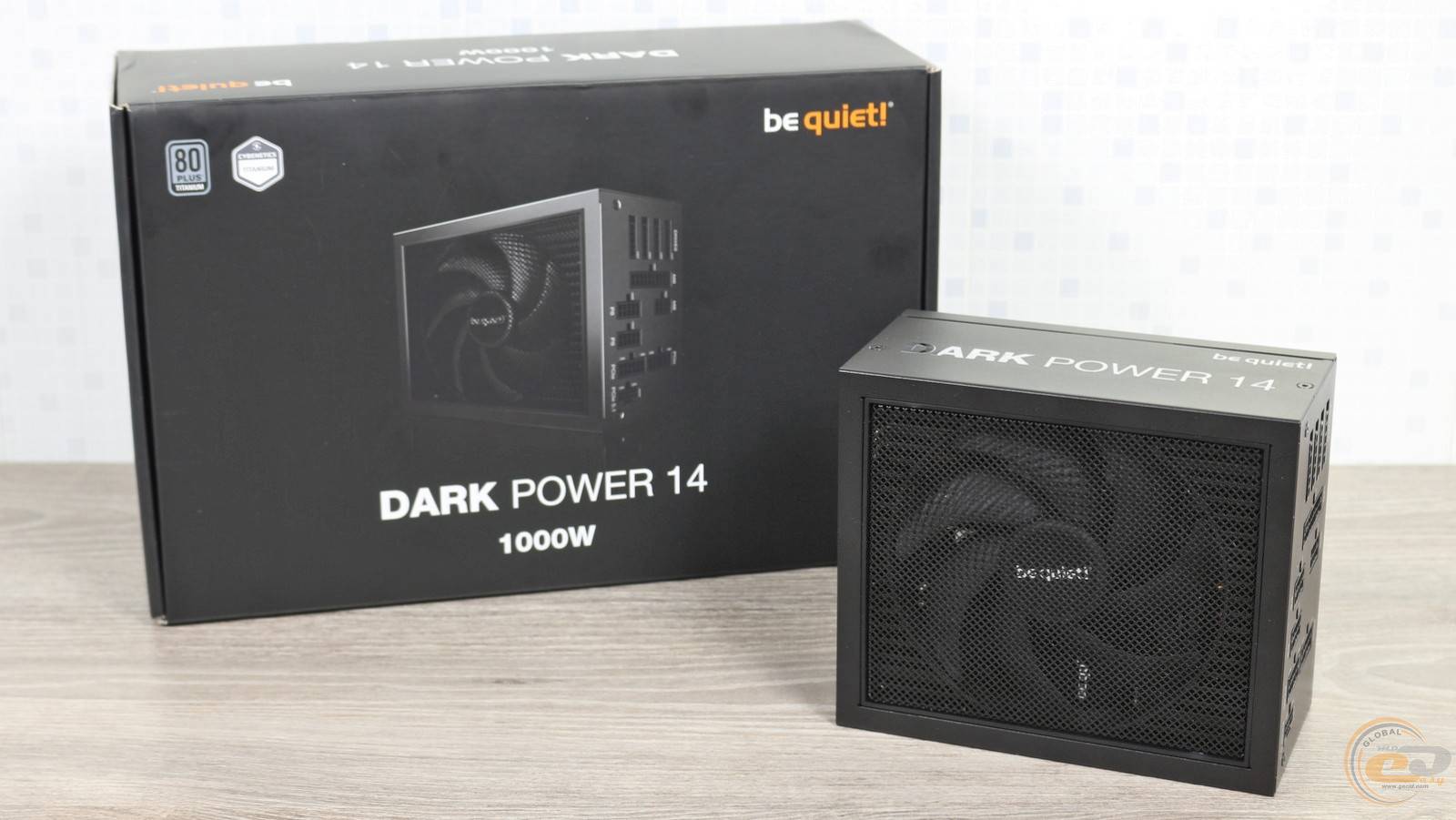

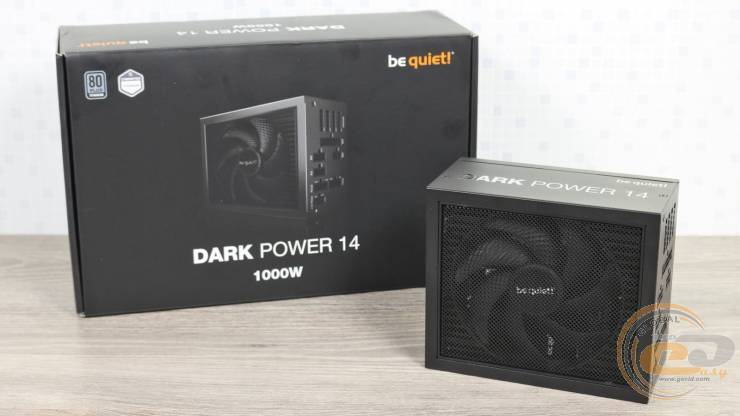

Уже с первых секунд ясно, что перед нами топовое решение: на упаковке гордо красуются сразу два «титановых» сертификата энергоэффективности — 80 PLUS и Cybenetics. На обороте приведена таблица с основными электротехническими параметрами, а более подробную информацию можно найти на официальном сайте, просто отсканировав QR-код.

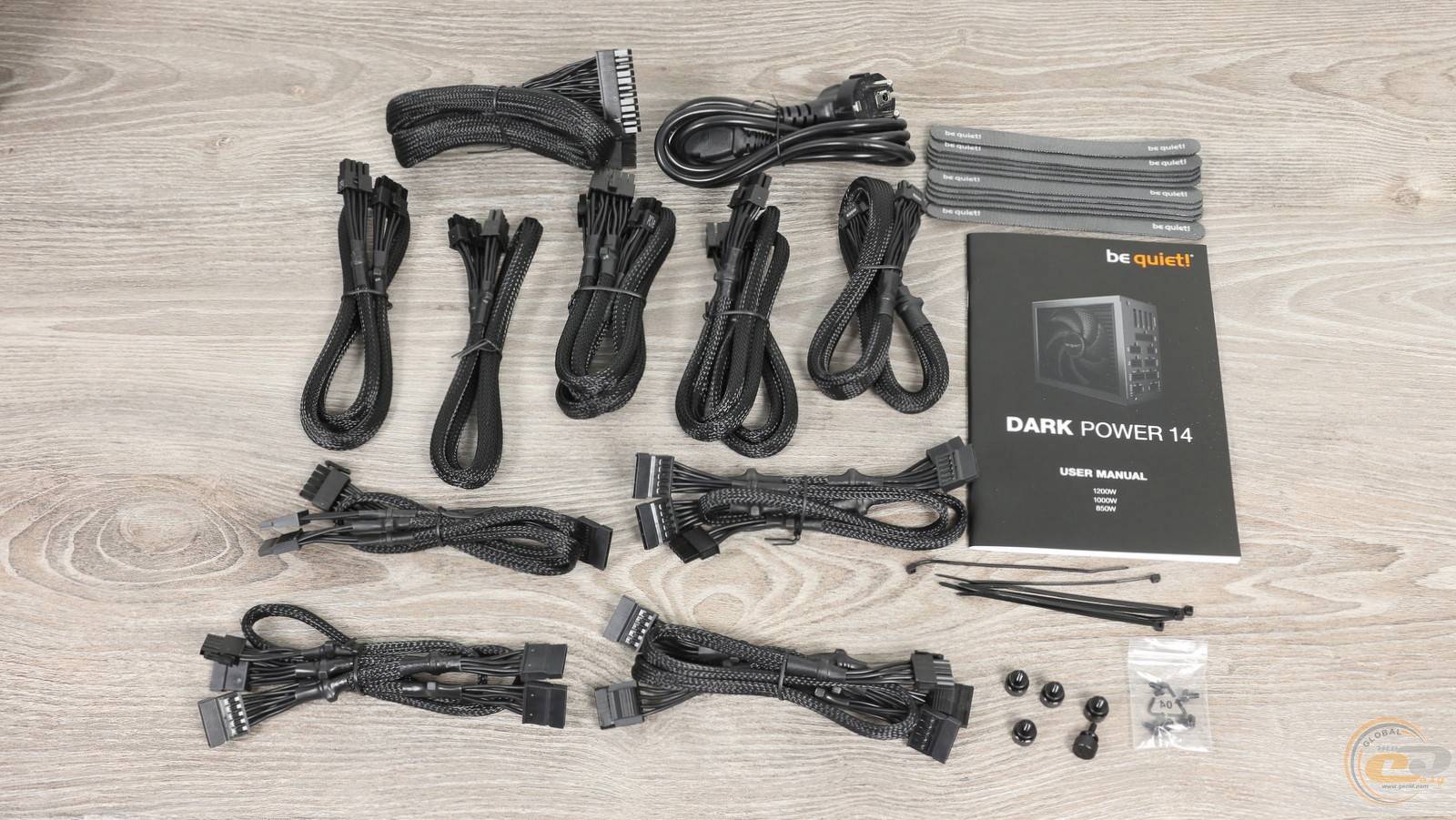

Комплектация устройства достаточно богата. В нее вошли:

• кабель питания;
• модульные кабели;
• многоразовые и одноразовые стяжки для проводов;
• два набора крепежных винтов;
• бумажная документация.

Внешний вид

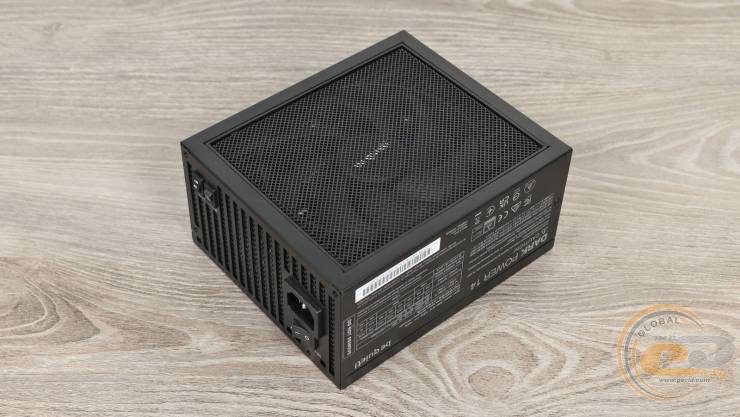

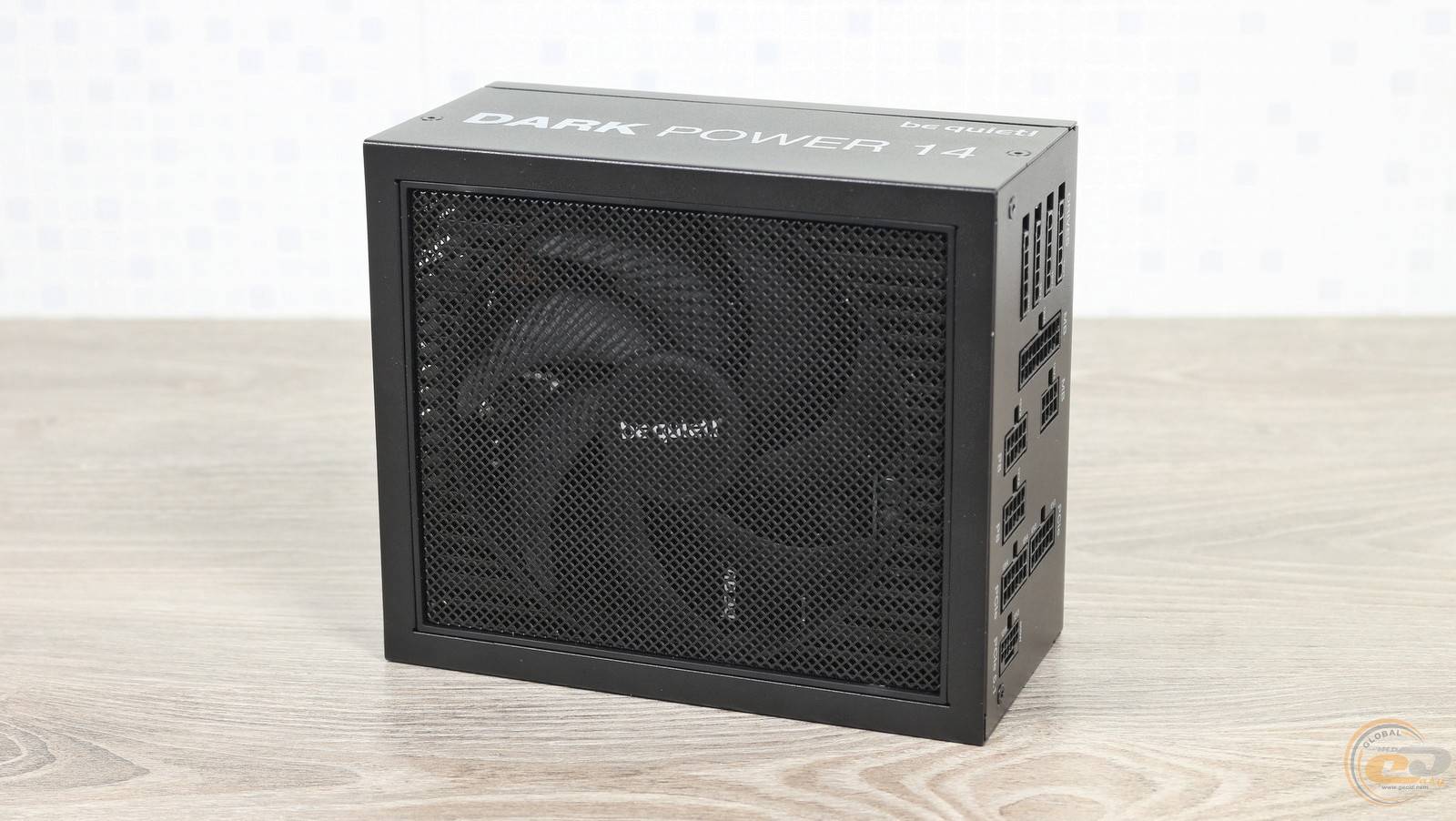

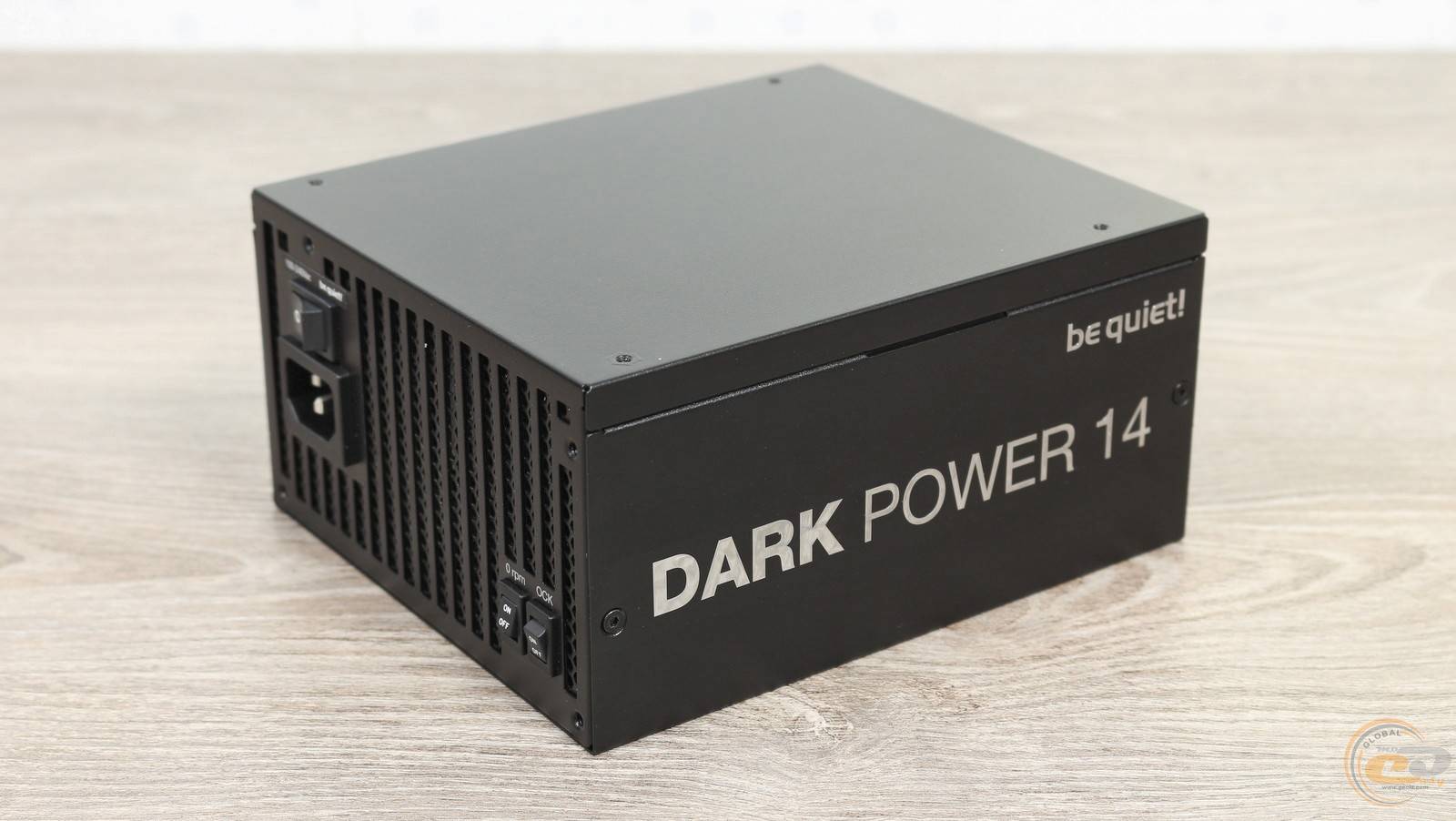

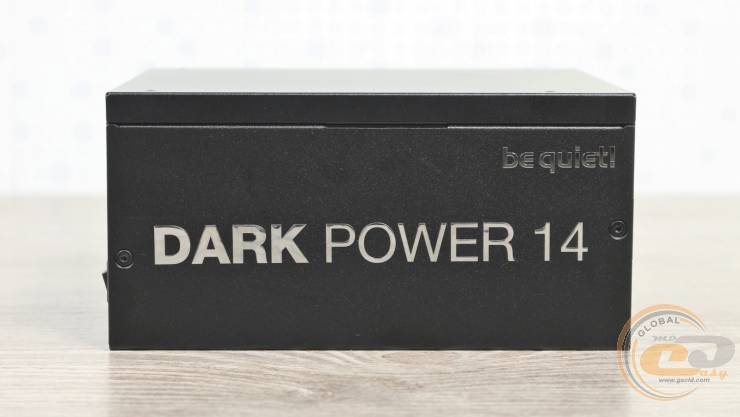

С первого взгляда отличить be quiet! DARK POWER 14 1000W от моделей предыдущего поколения непросто. Фирменной «визитной карточкой» осталась прямоугольная сеточка, прикрывающая 135-мм вентилятор с логотипом производителя. Неизменными остались и габариты блока — 175 × 150 × 86 мм.

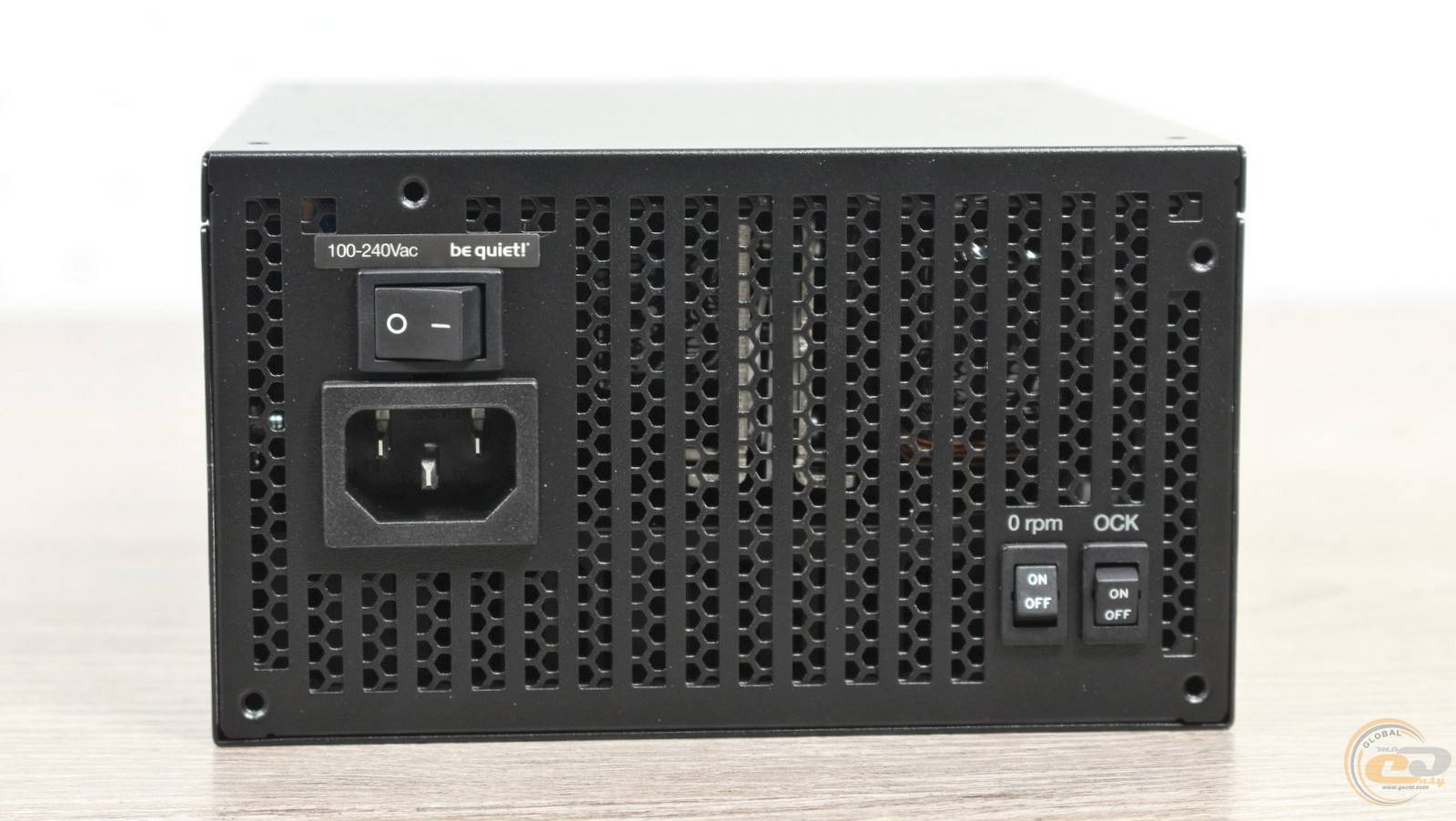

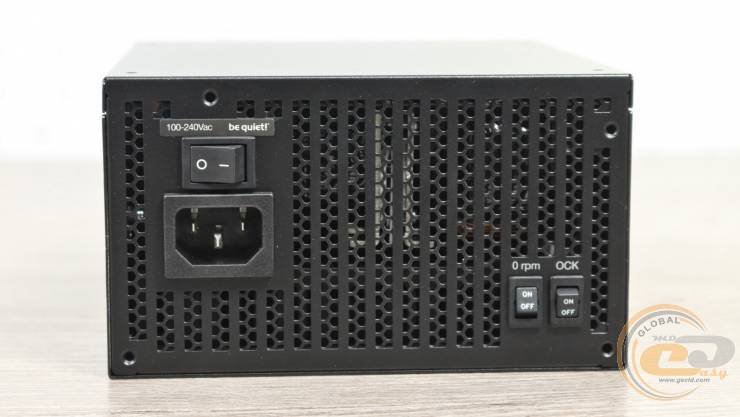

Впрочем, как ни странно, именно тыльная сторона «выдает» новинку. Выключатель, разъем питания и продолговатые вентиляционные прорези — все это знакомо еще с предыдущих поколений, когда устройства серии DARK POWER получили сертификат 80 PLUS Titanium вместо платинового.

А вот действительно новыми элементами является пара дополнительных переключателей. Один из них отвечает за активацию гибридного режима работы вентилятора, а другой – обозначенный как «OCK» – позволяет объединить четыре линии +12В в одну. Напомним, у предшественников эту функцию выполняла внешняя кнопка, которую нужно вставлять в один из слотов расширения в тыльной части корпуса ПК. Кстати, переключать режимы можно только в выключенном состоянии устройства.

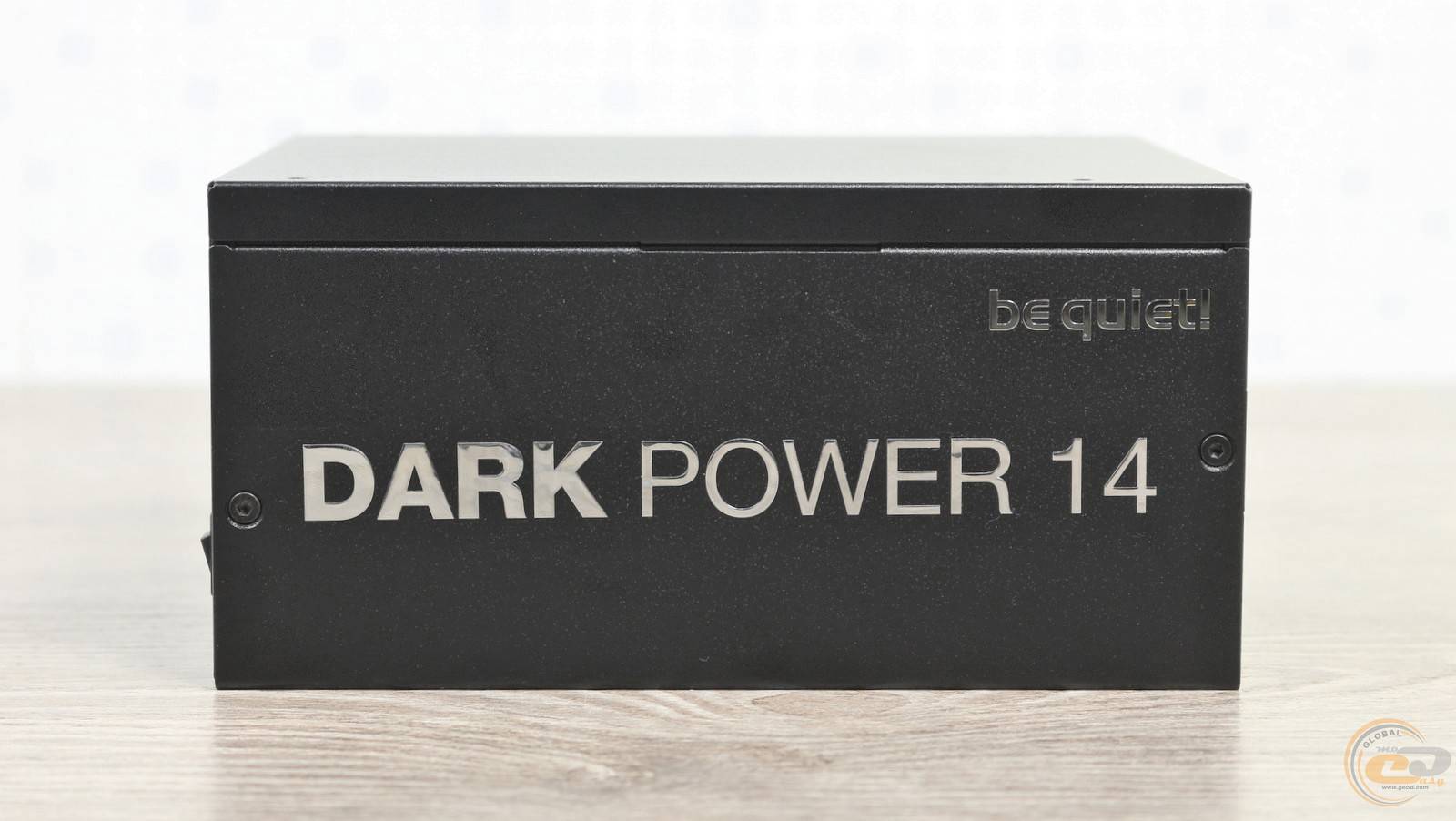

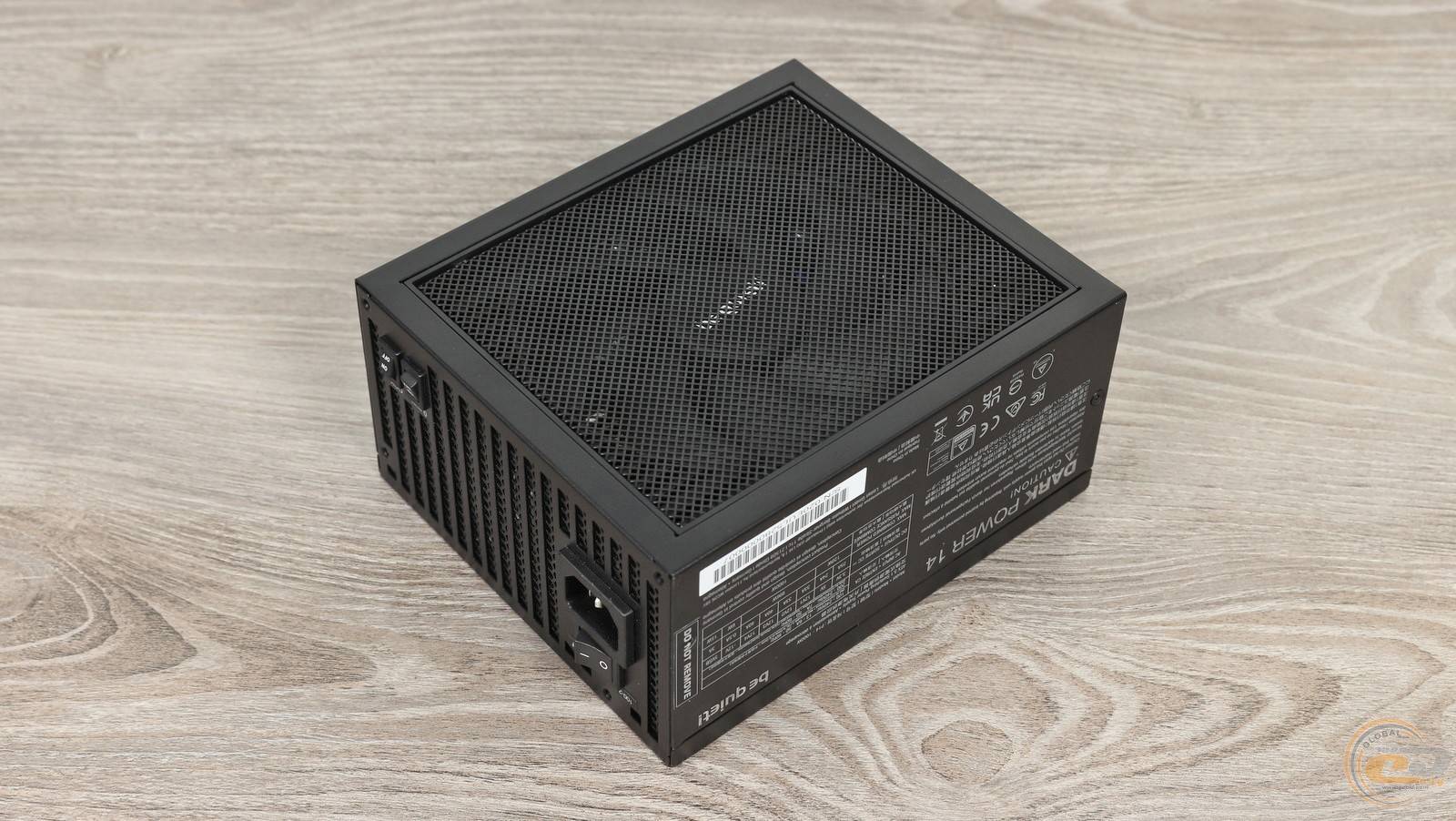

Если блок питания будет установлен вентилятором вниз, то в сторону пользователя будет смотреться боковая панель с логотипом бренда и обозначением линейки.

А вот если установить be quiet! DARK POWER 14 1000W вентилятором вверх, рядом с пользователем окажется наклейка с электротехническими характеристиками — правда, в перевернутом виде.

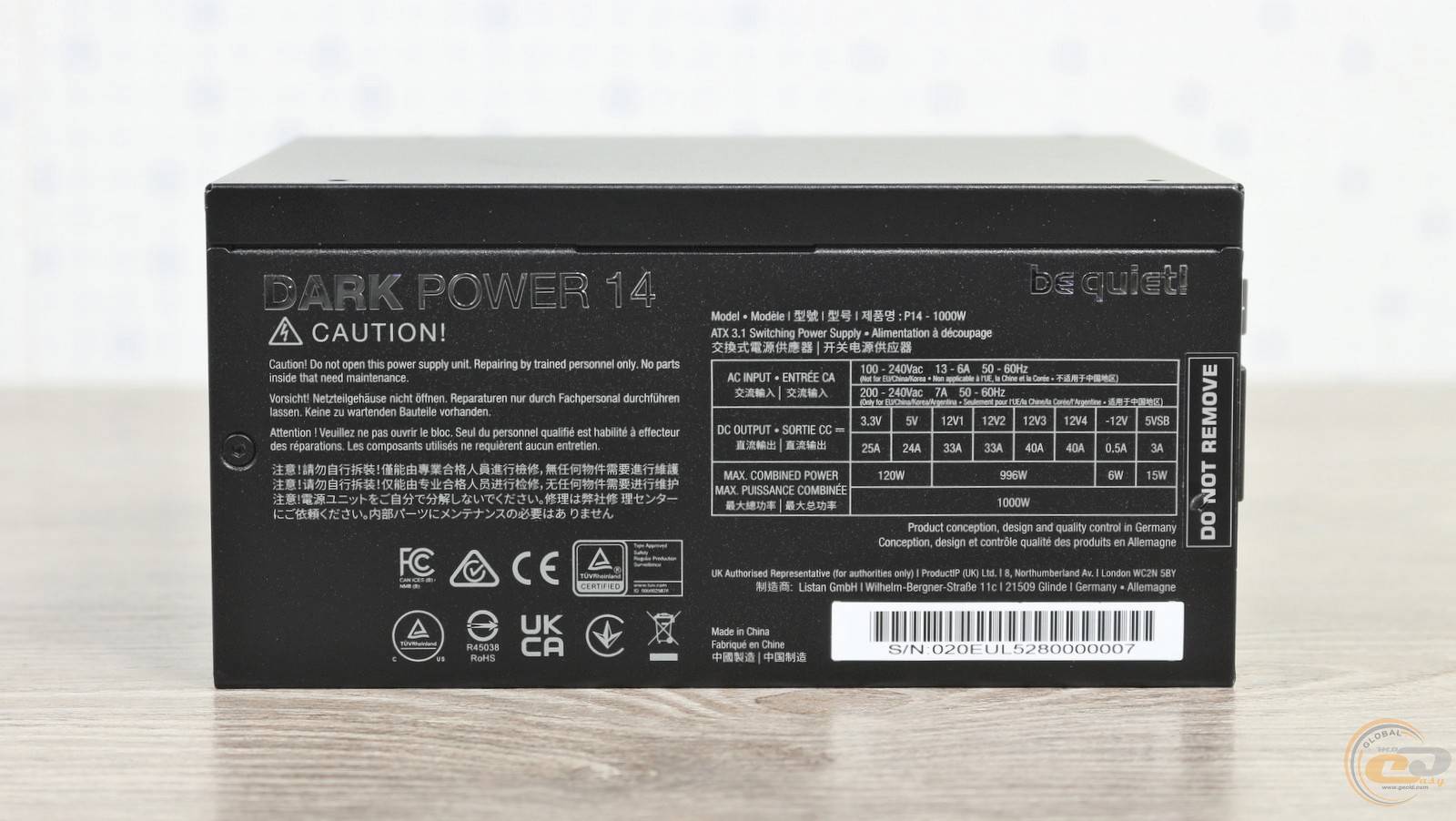

На ней указано использование четырех линий +12В – две рассчитаны на ток до 33 А (396 Вт), тогда как пара других – до 40 А (480 Вт). Вышеупомянутая кнопка на тыльной панели позволяет объединить этот квартет в один 12-вольтовый канал силой тока до 83 А и мощностью 996 Вт. В то же время суммарная мощность младших +3,3В и +5В составляет 120 Вт, а ток соответственно 25 и 24 А на канал.

И хотя наш тестовый сэмпл рассчитан на работу в широком диапазоне напряжений от 100 до 240 В, розничные устройства для европейского рынка поддерживают входные напряжения от 200 до 240 В.

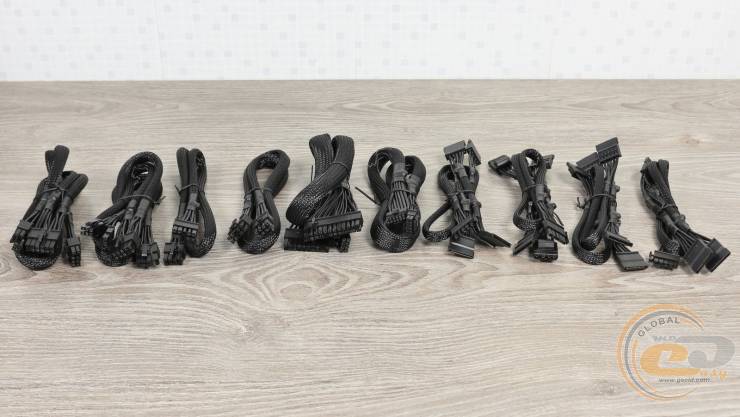

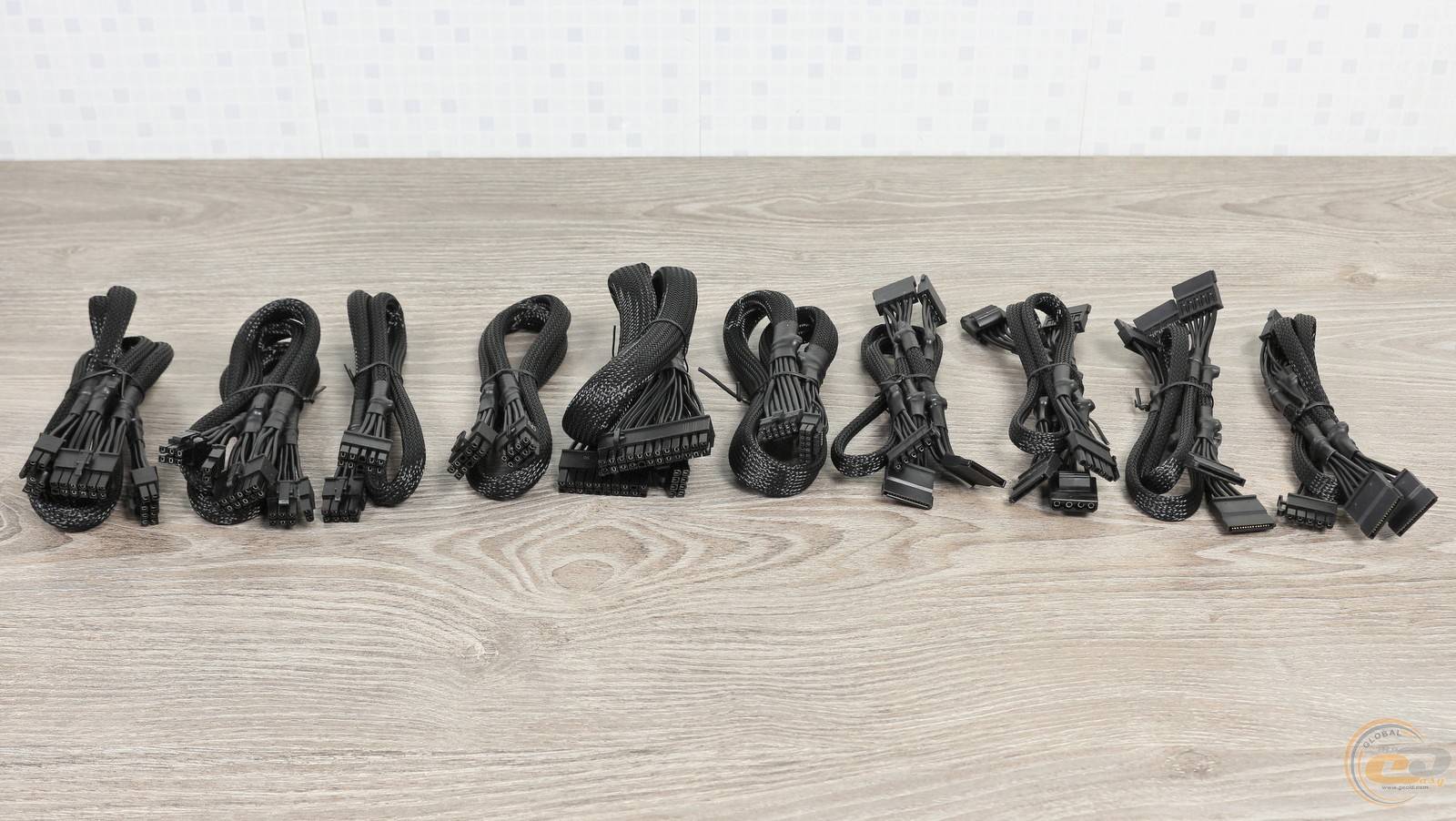

Все кабели be quiet! DARK POWER 14 1000W являются модульным и набраны из круглых проводов в нейлоновой оплетке.

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания представлены 20+4-контактным ATX и парой 8-контактных ATX12V, один из которых разборный. Для подключения видеокарт имеется четыре разъема PCIe в 6+2-контактном исполнении и 600-ваттный PCIe 5.1, он же 12V-2x6. А для периферии есть аж тринадцать SATA и два PATA на четырех отдельных кабелях.

Так что к данному блоку питания без проблем можно подключить все компоненты современного ПК вместе с любой топовой видеокартой.

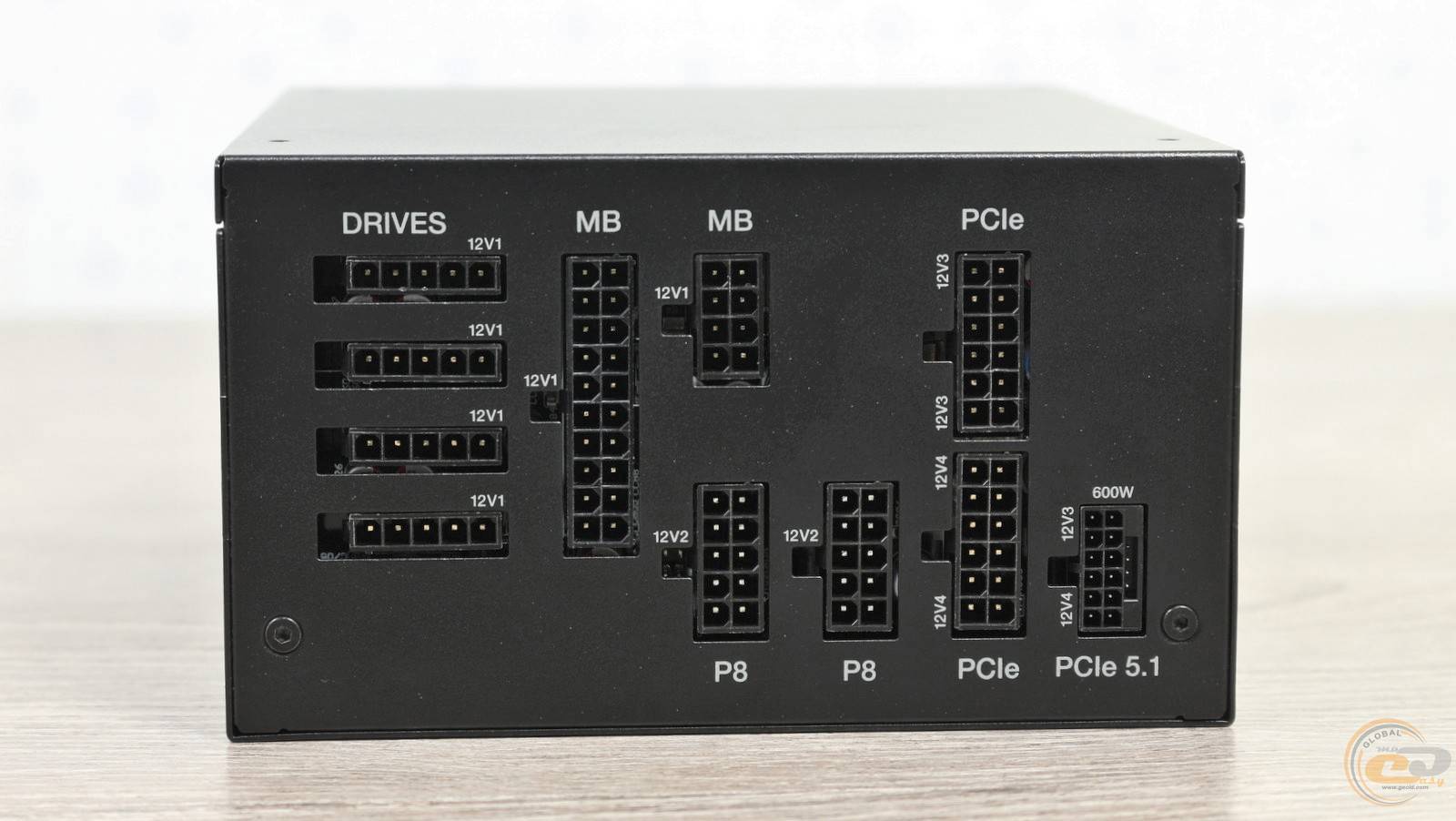

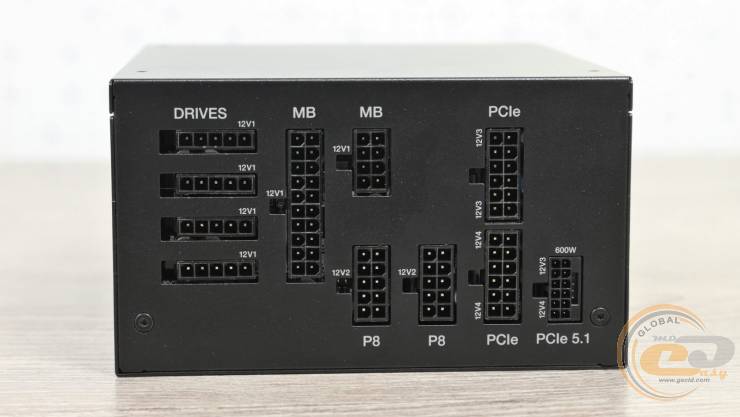

Удобства при подключении кабелей добавляет тот факт, что все разъемы на корпусе блока питания имеют подписи, к тому же они различаются по размеру и форме коннекторов. Кроме того, обозначения меньшим шрифтом указывают, какой канал +12В используется каждым из разъемов.

Внутреннее строение

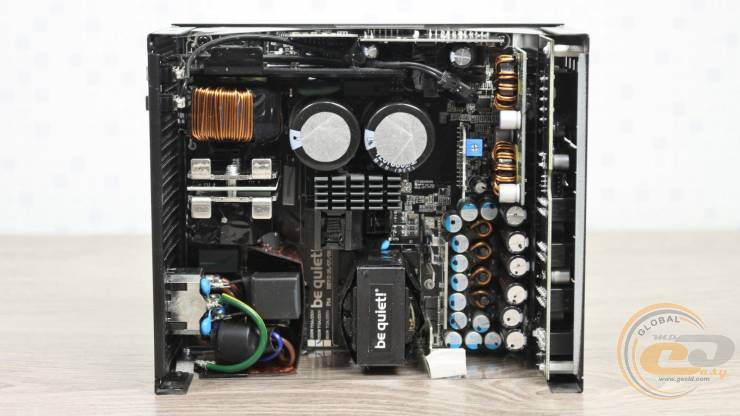

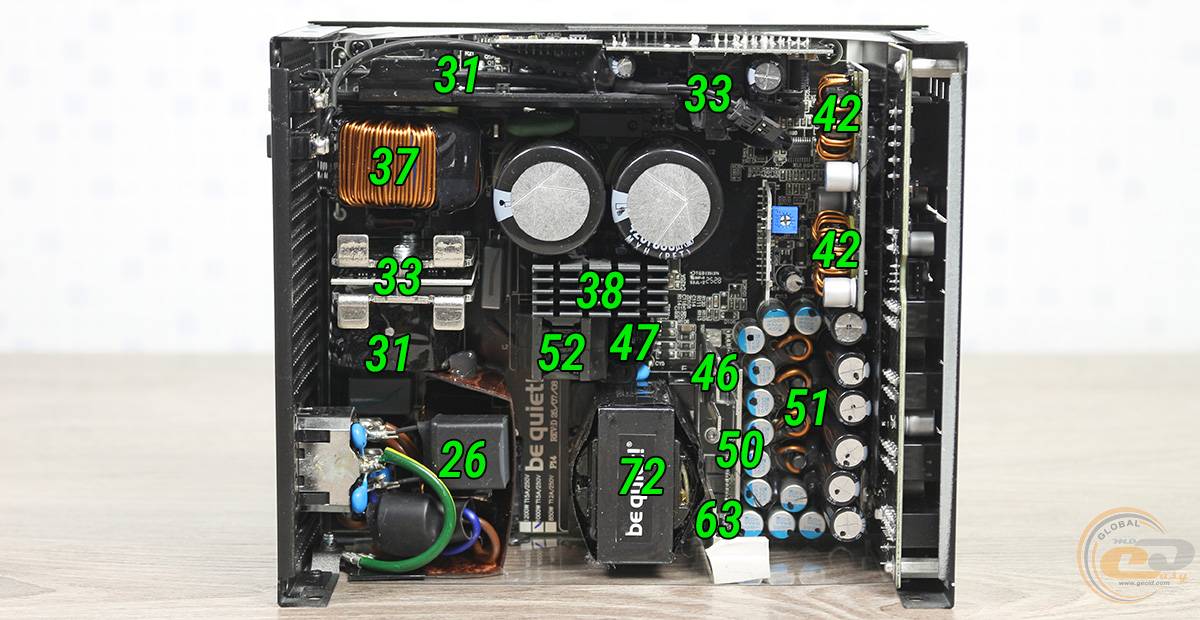

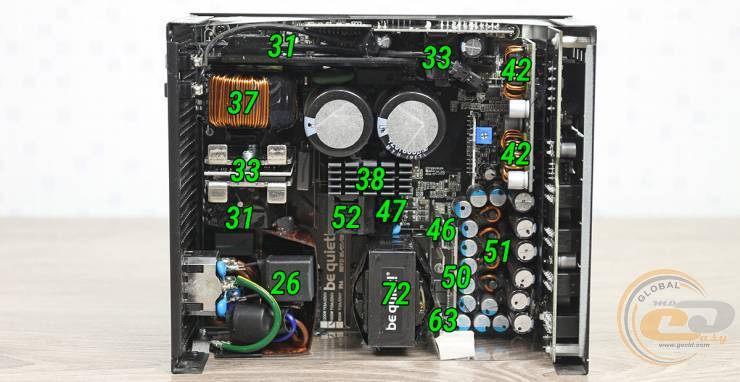

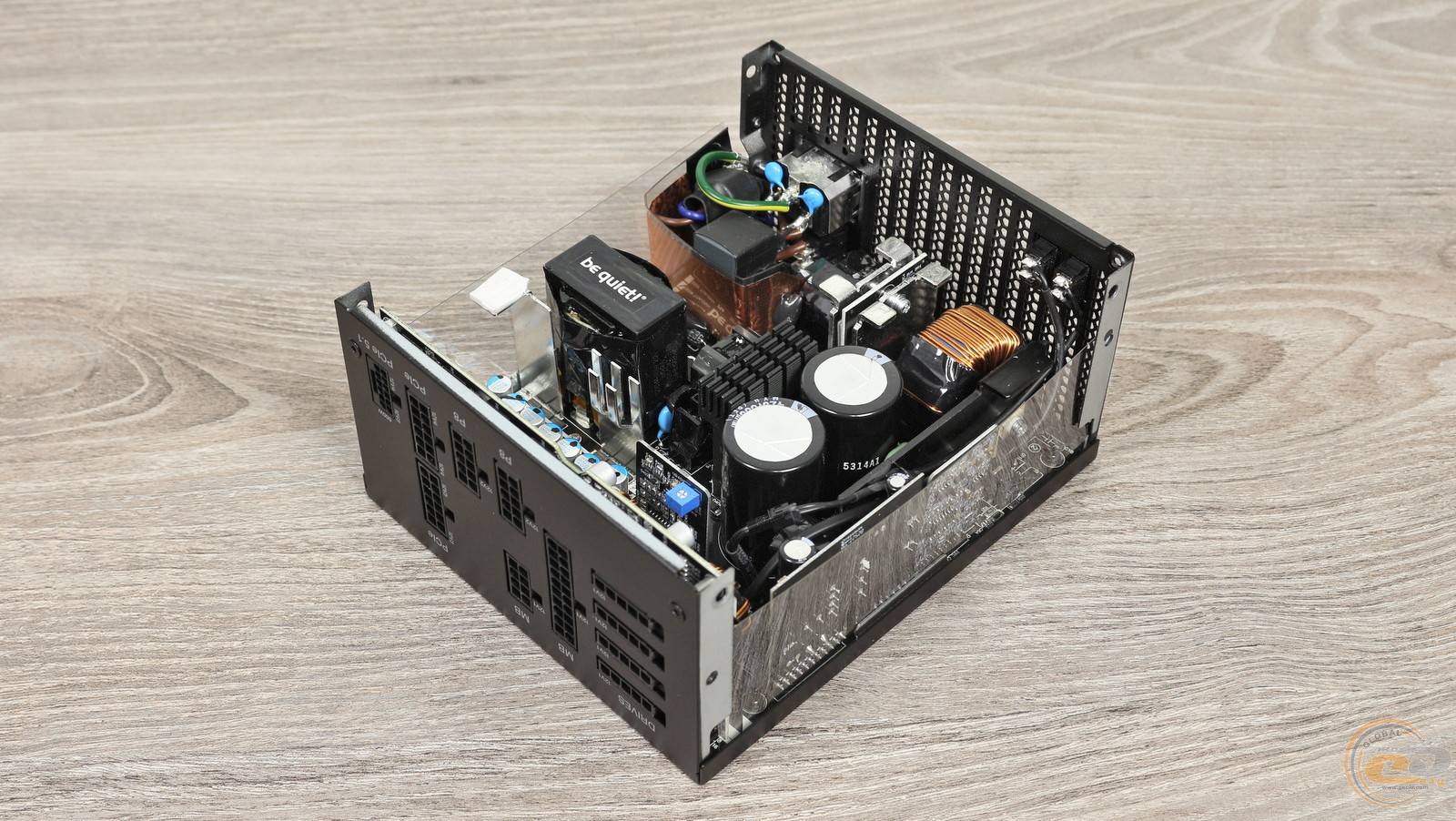

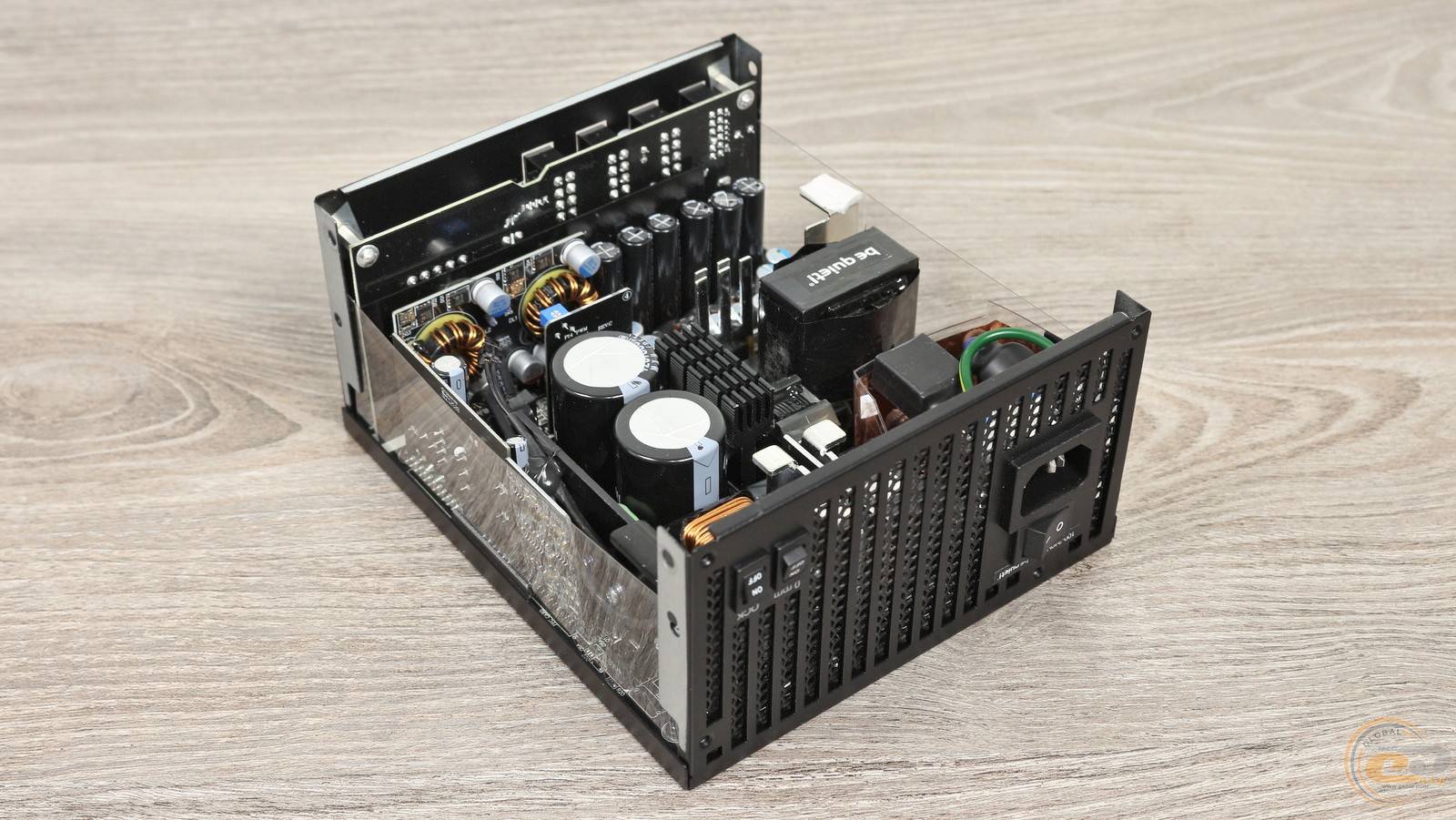

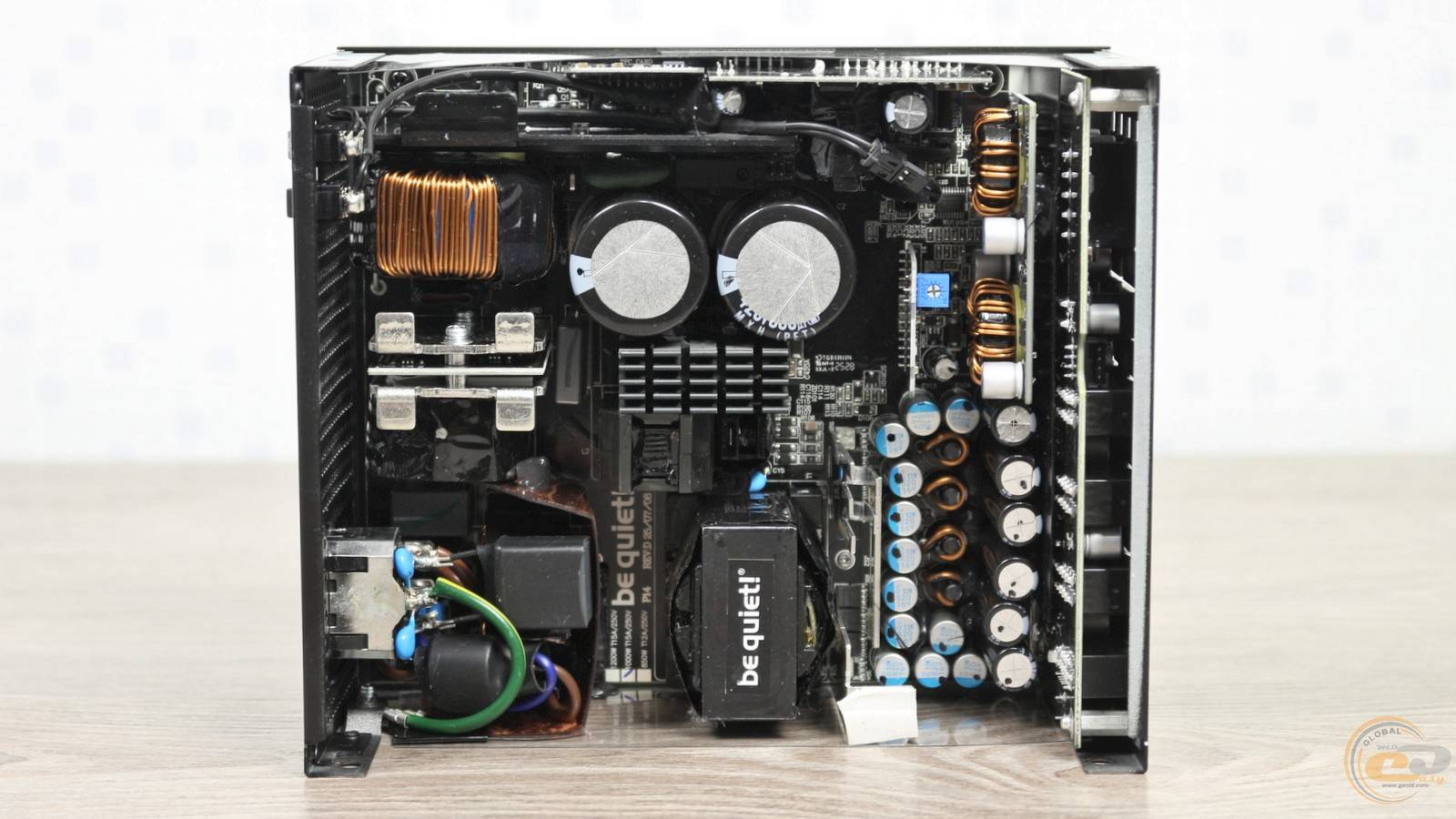

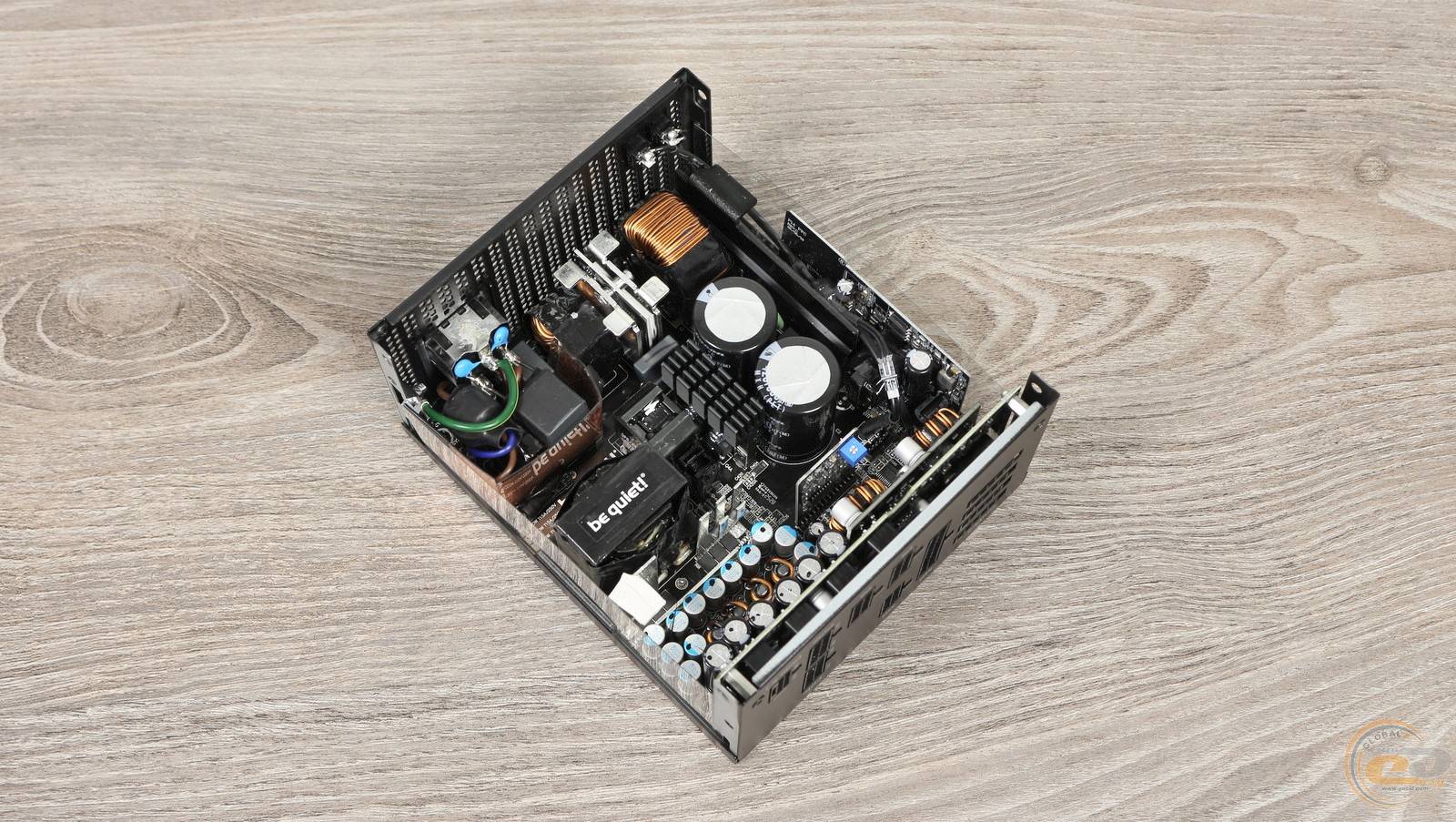

Теперь пора заглянуть внутрь be quiet! Dark Power 14 1000W.

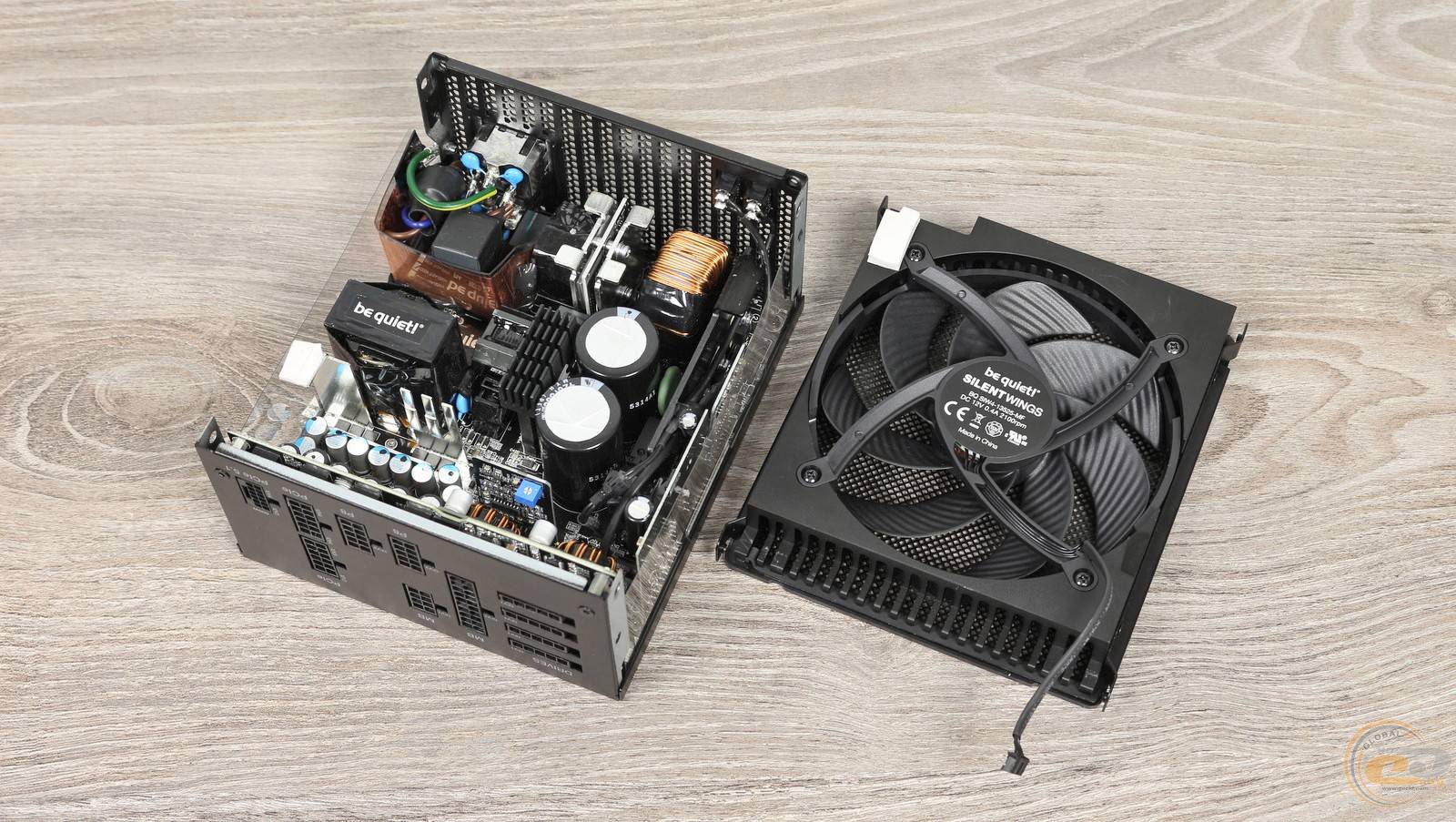

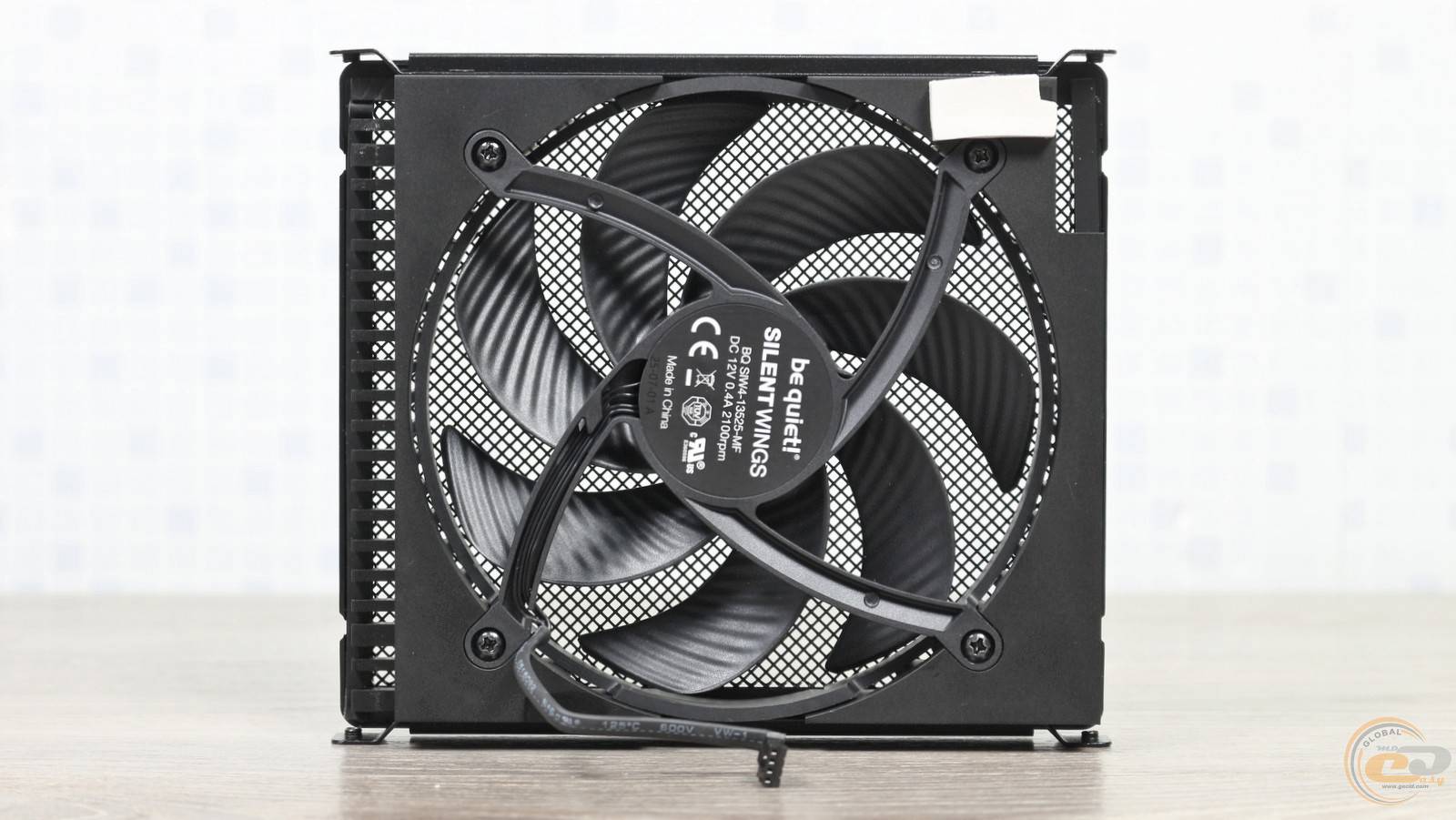

Для обдува компонентов используется 135-мм вентилятор из линейки be quiet! SILENT WINGS BQ SIW4-13525-MF, также обновившийся по сравнению с предыдущим поколением. По 4-контактному разъему он потребляет не более 4,8 Вт (0,4 А при 12 В) и может разгоняться до 2100 об/мин. Заявленный уровень шума блока питания составляет до 18,2 дБА, в то время как у предшественника он достигал 25,8 дБА. Вдобавок пропеллер получил оптимизированные волнистые лопасти, а внутри него находится 6-полюсный двигатель и надежный гидродинамический подшипник.

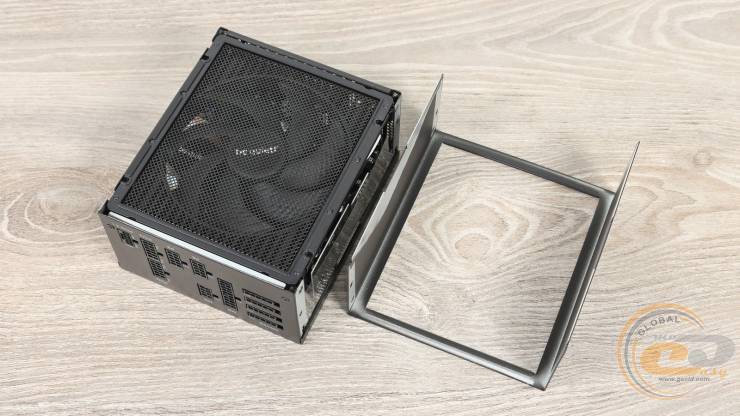

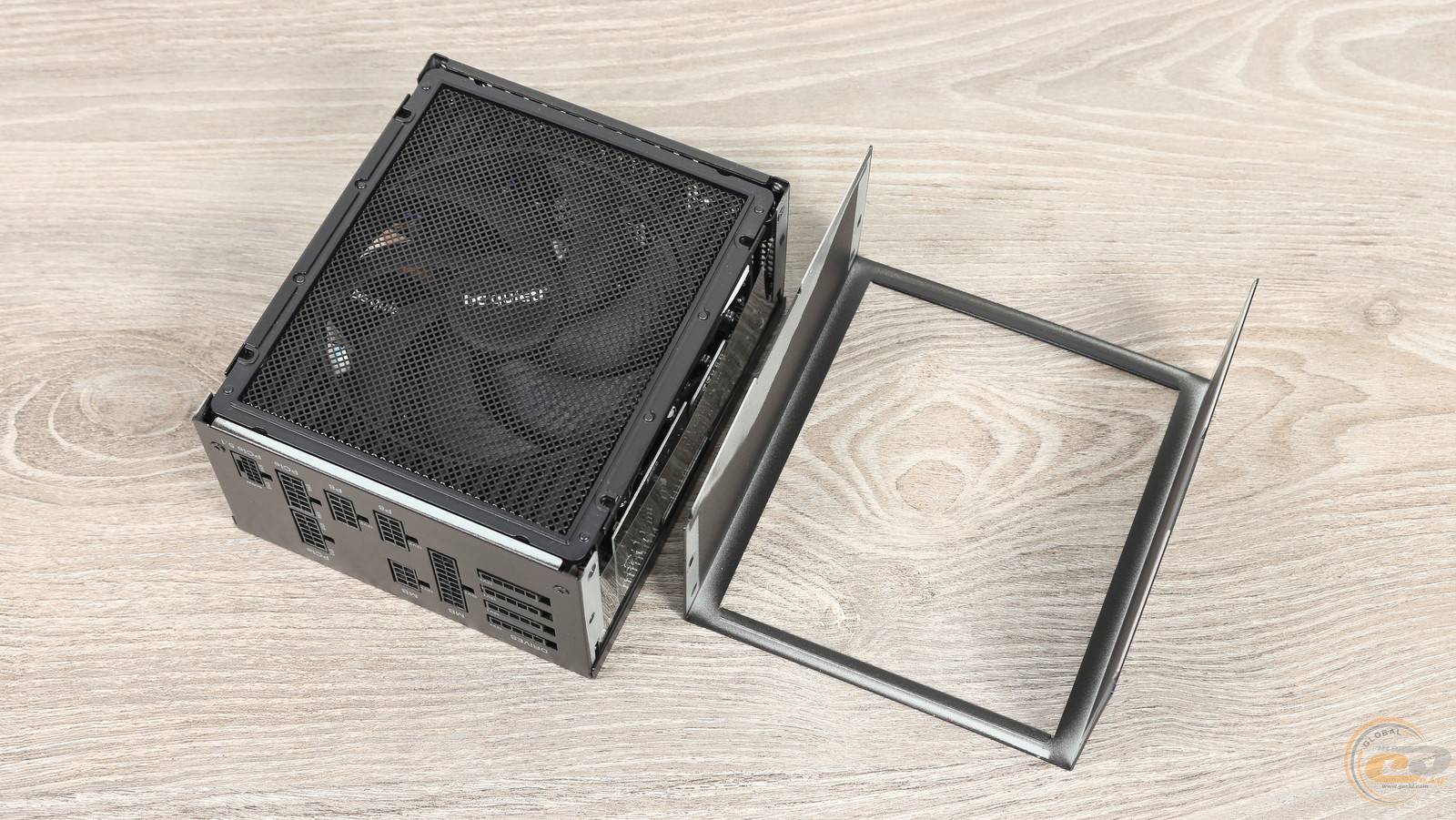

Что же касается радиаторов, то больше всего расположено вокруг вентилятора — это еще одно ноу-хау, которого не было у предшественника.

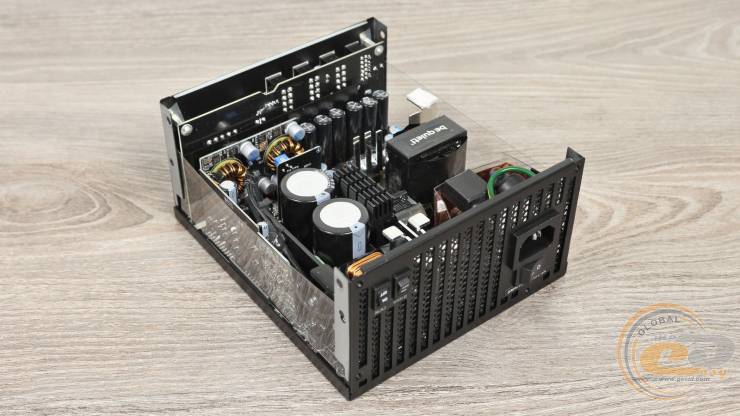

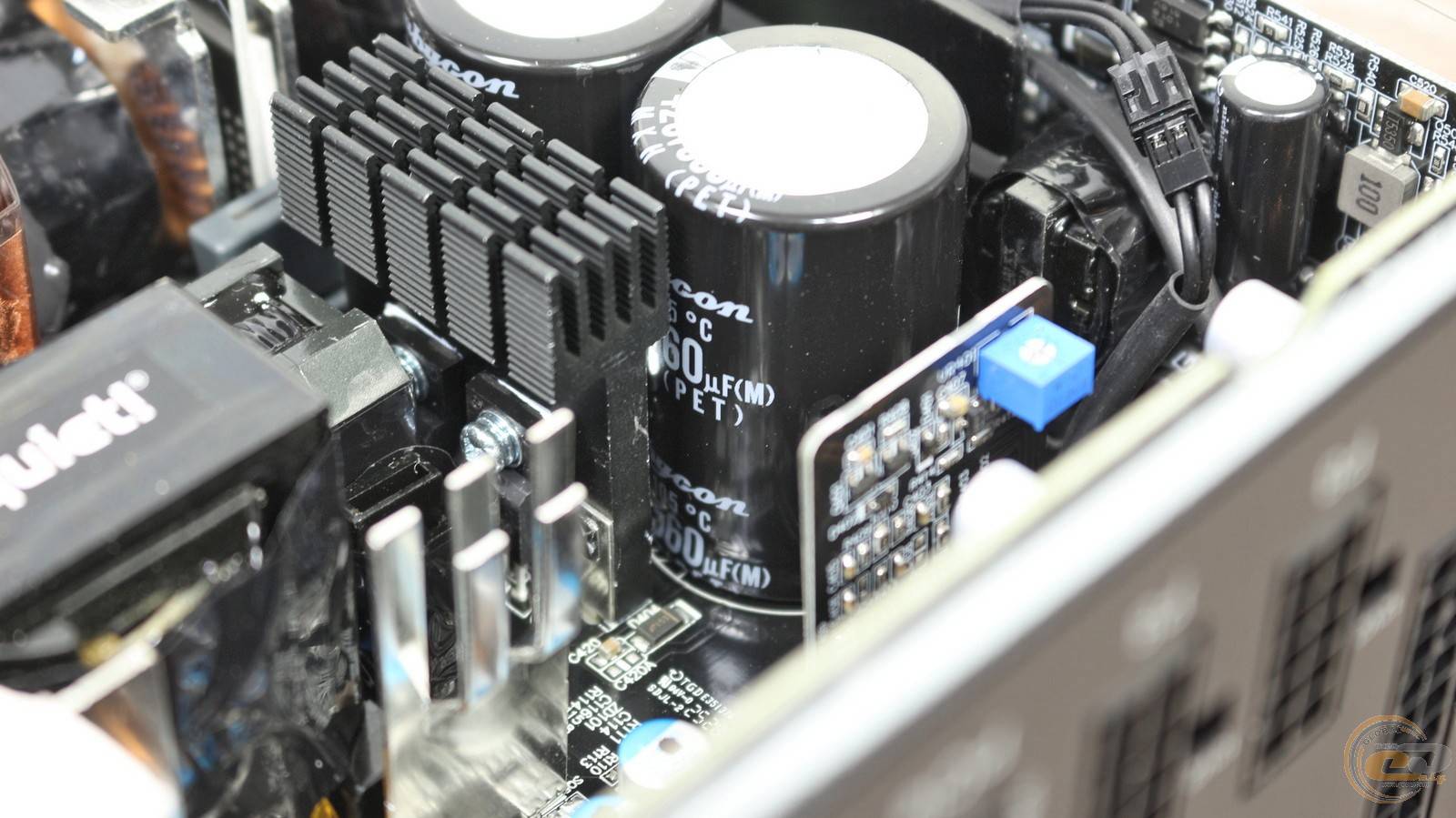

На плате для пассивного отвода тепла предусмотрено четыре группы радиаторов: на диодных сборках, силовых элементах APFC, ключах первичной цепи и транзисторах синхронного выпрямителя.

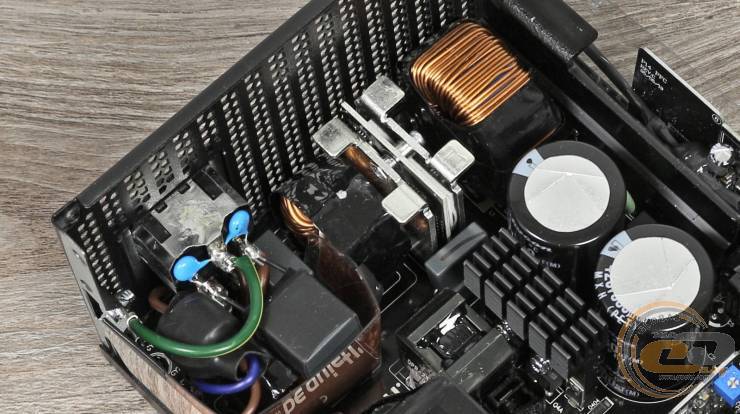

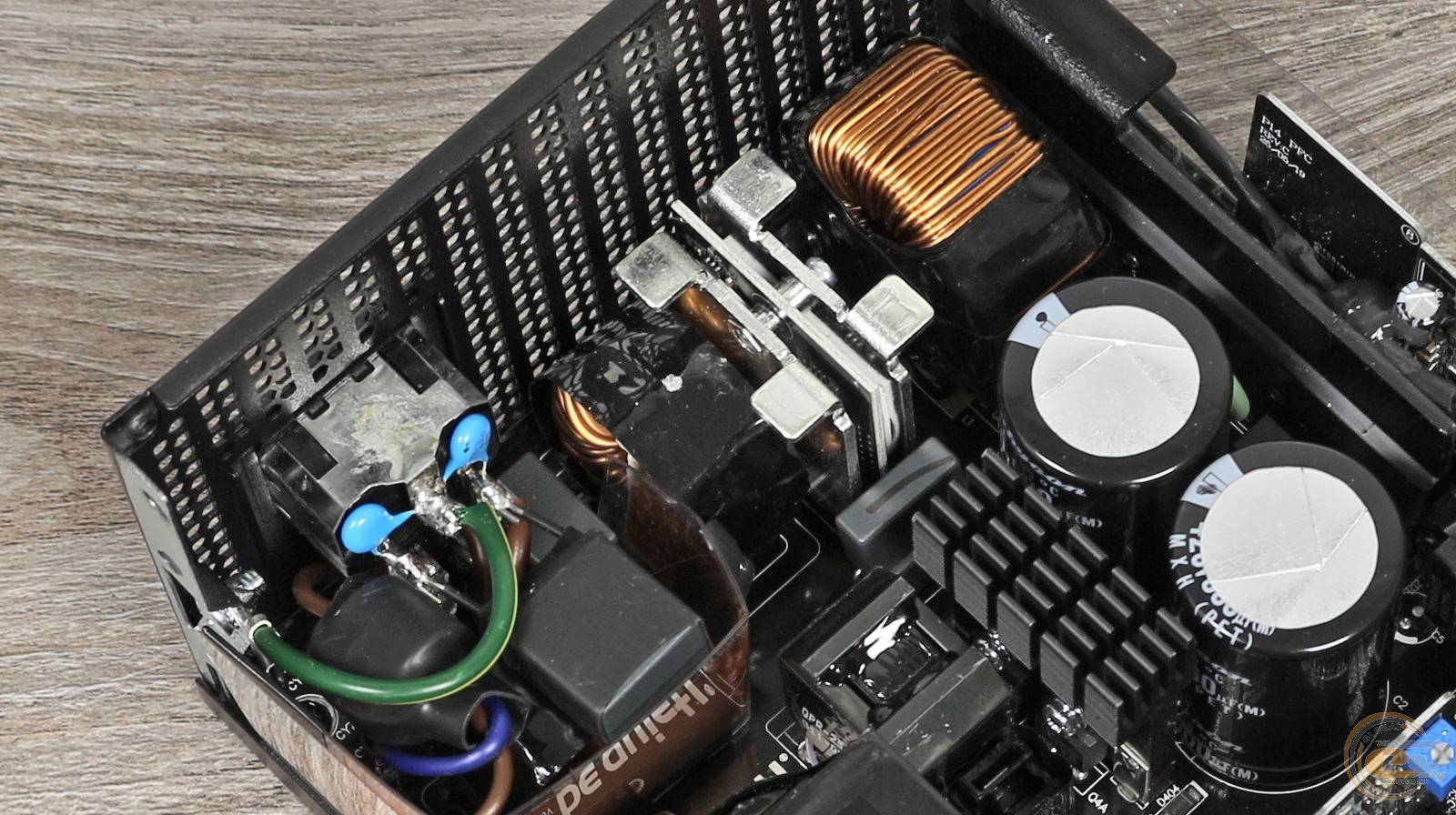

А теперь о деталях. Элементы входного фильтра находятся на своих местах. В свою очередь, для выпрямления напряжения используются полевые транзисторы, зафиксированные между металлическими пластинами. Такой подход более дорогой в реализации, чем традиционные диодные мосты. Зато он помогает снизить потери энергии, что очень важно для «титанового» устройства.

Еще дальше виден габаритный дроссель узла APFC.

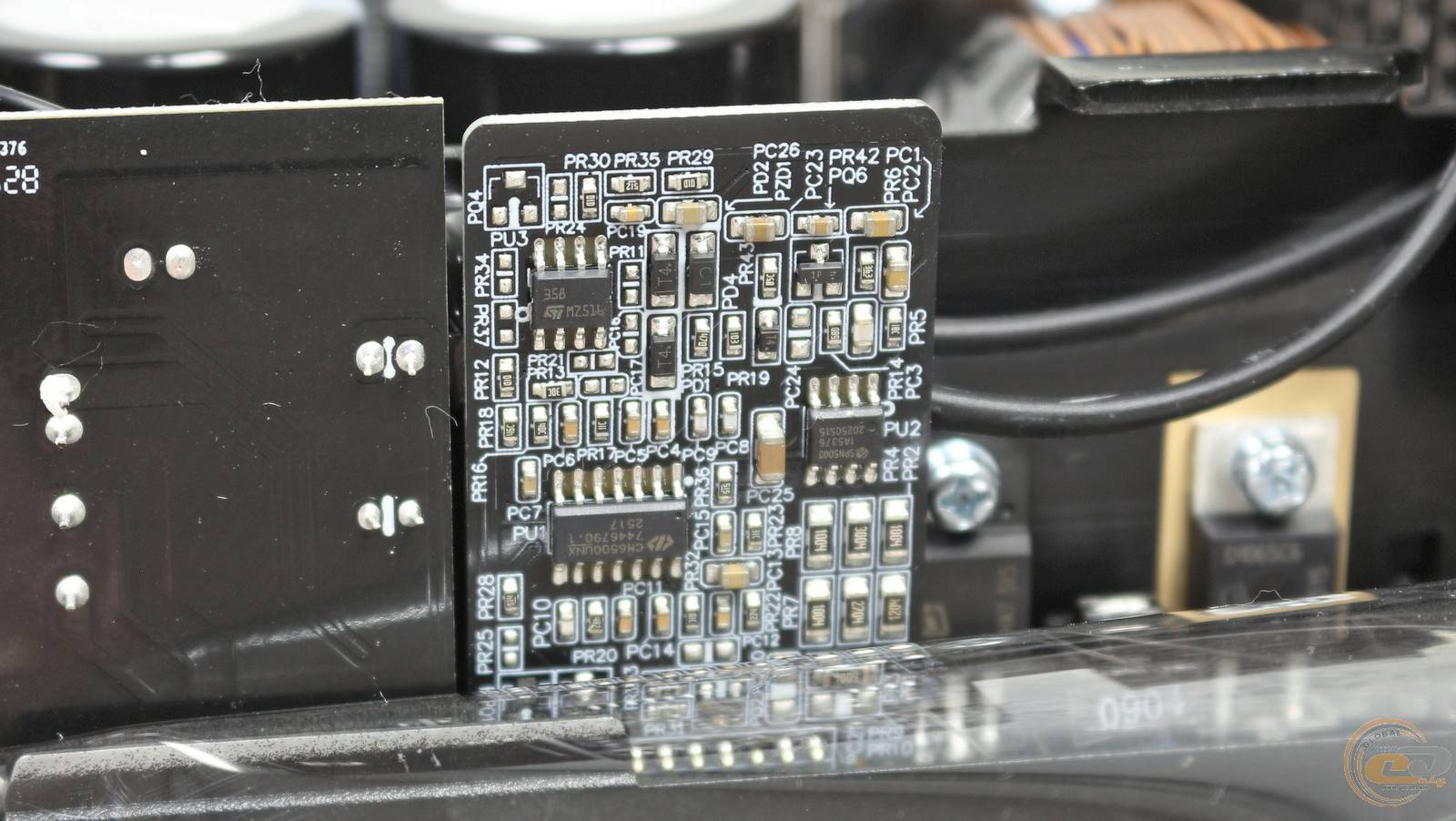

Соответсвующий контроллер Champion CM6500UNX распаян на вертикальной плате.

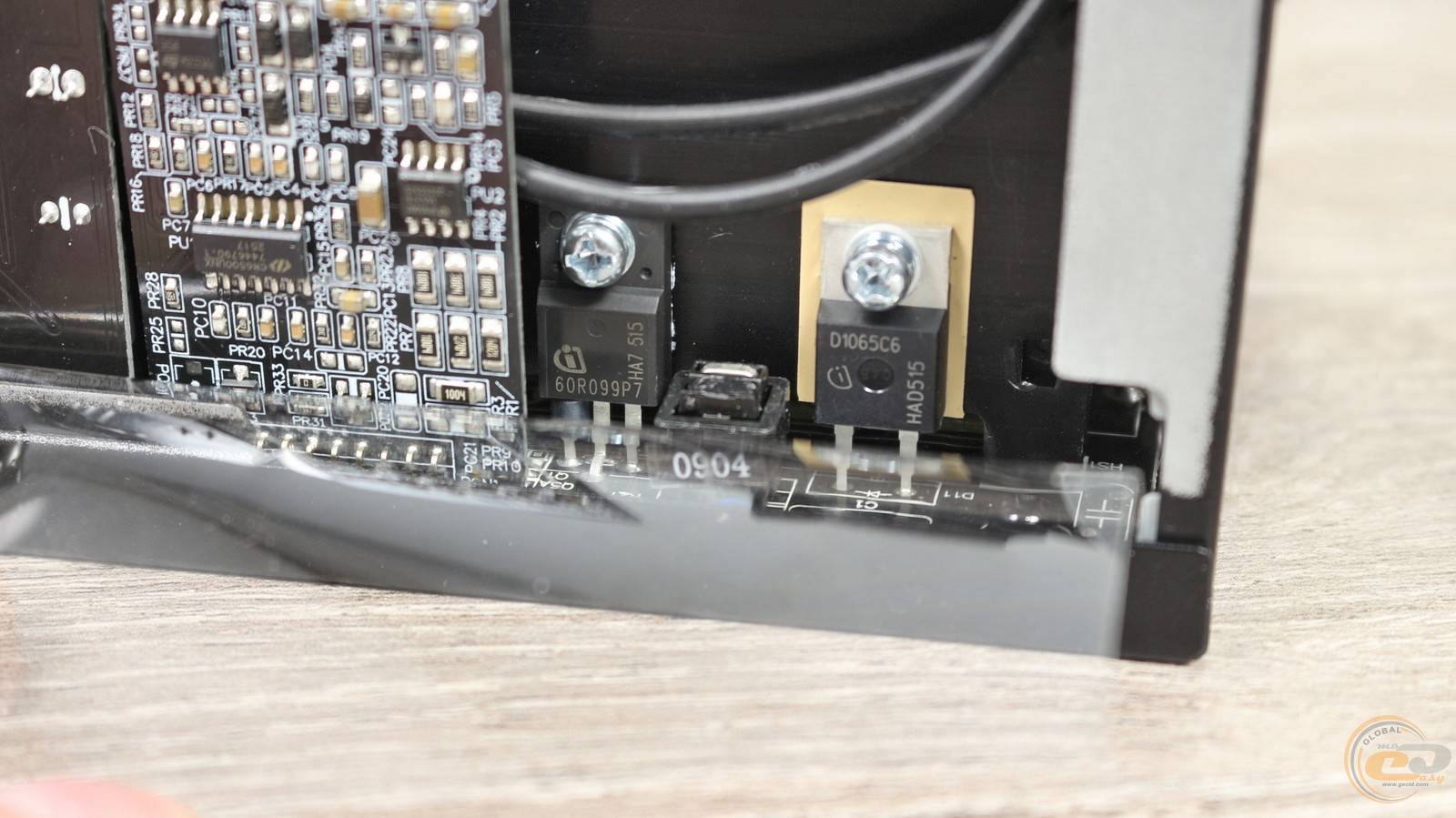

А возле него видны два силовых элемента узла коррекции коэффициента мощности — полевой транзистор и диод Шоттки. Оба изготовлены известной немецкой компанией Infineon.

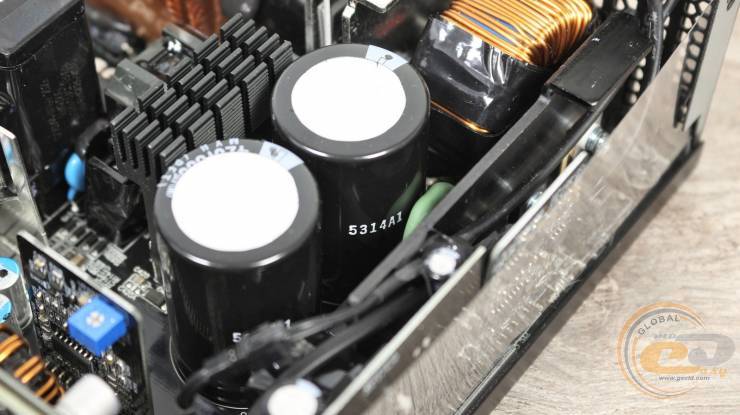

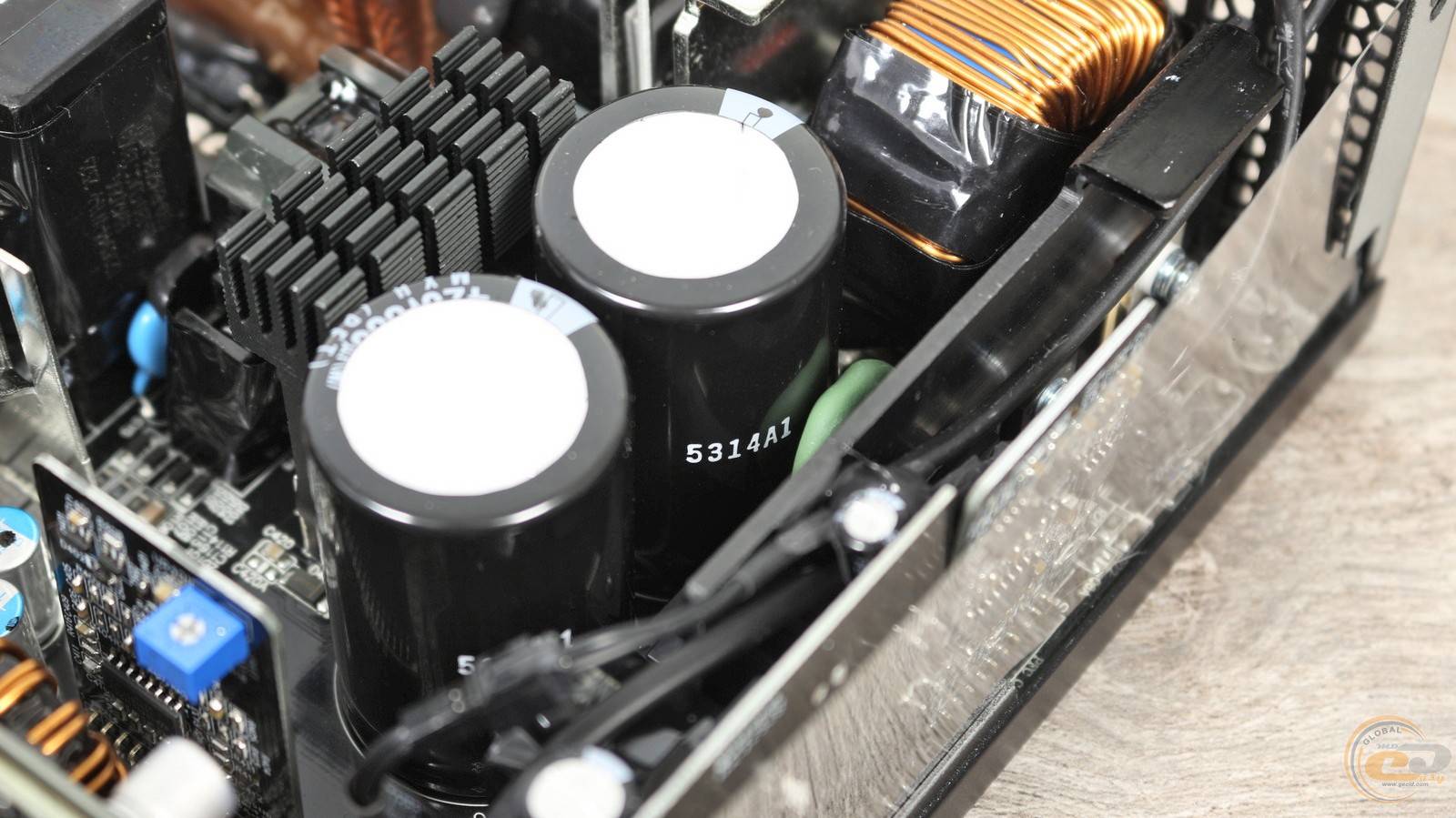

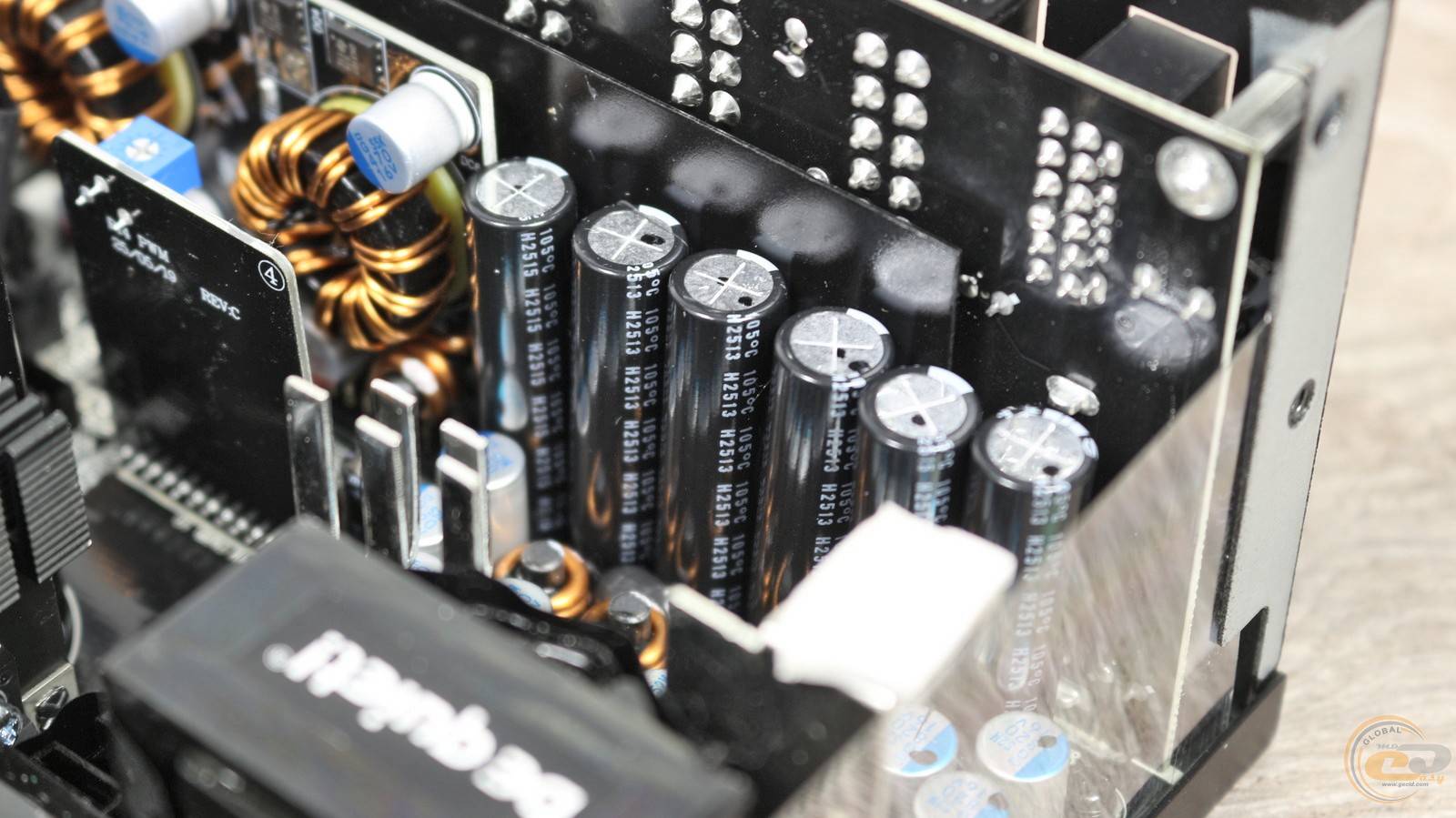

Одними из самых интересных компонентов be quiet! DARK POWER 14 1000W яіляются входные конденсаторы. Здесь использован пара высокотемпературных японских элементов от Rubycon емкостью по 560 мкФ каждый. Так что суммарно получаем 1120 мкФ — отличный показатель для блока питания мощностью 1000 Вт.

Рядом с электролитами распаяны терморезистор и реле, ограничивающие пусковые токи.

А с противоположной стороны на небольшом радиаторе зафиксированы четыре транзистора, являющихся ключами высокоэффективной полномостовой резонансной схемы.

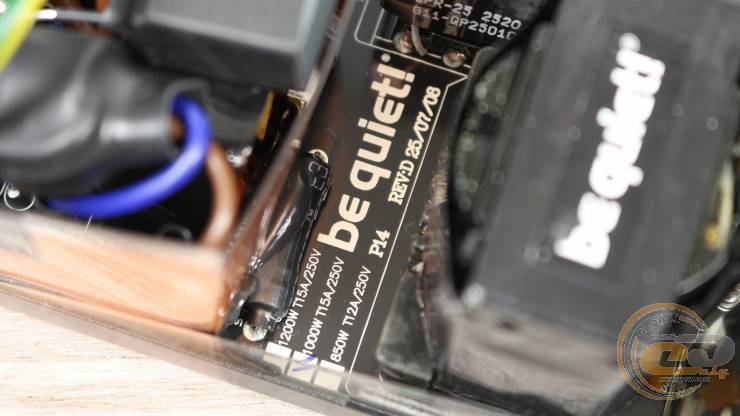

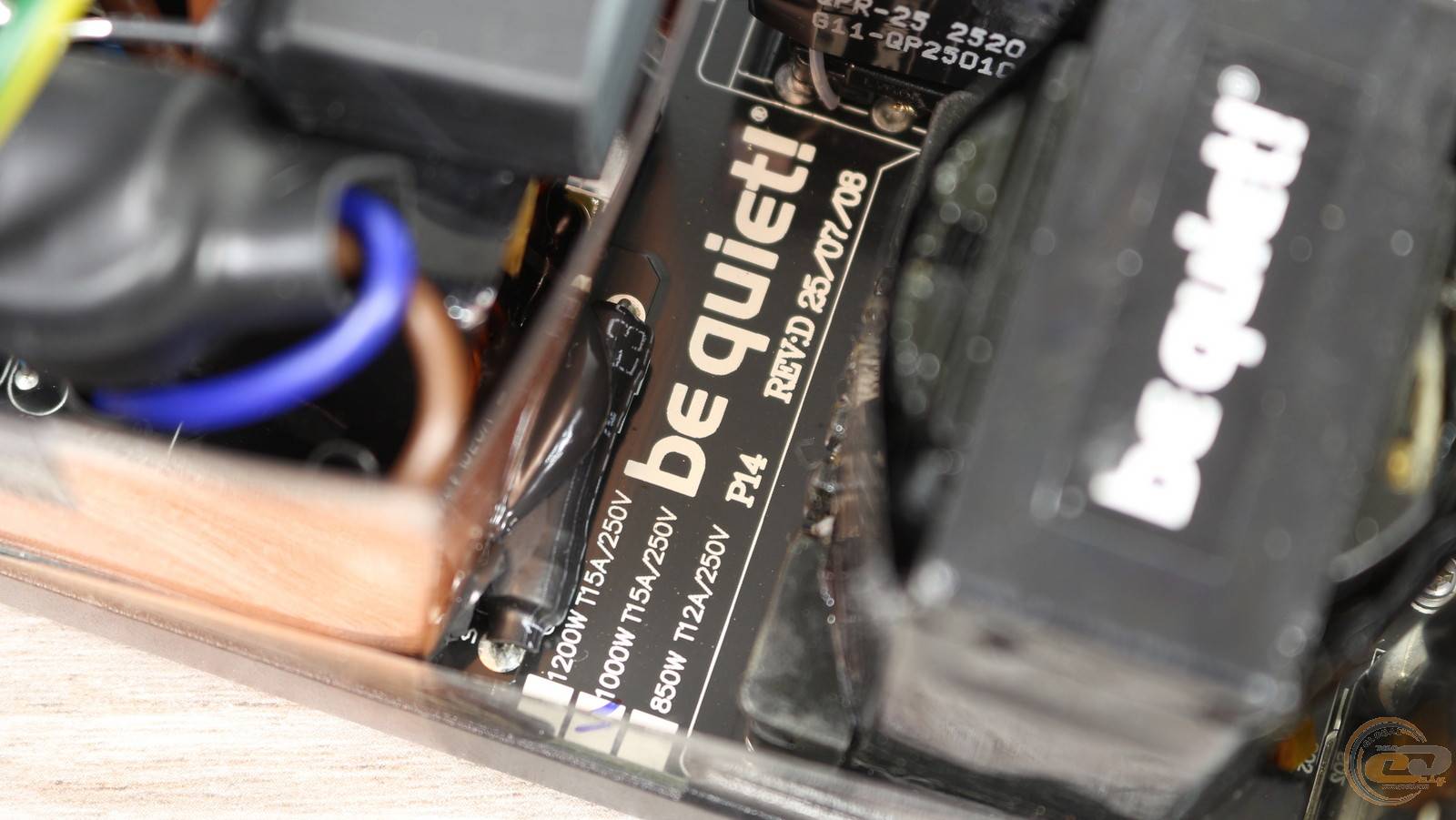

Судя по обозначениям, данная плата используется во всех трех версиях данного блока питания.

Разница же заключается в номиналах и количестве отдельных компонентов, а также в числе транзисторов синхронного выпрямителя: у 1000-ваттной модели их шесть, тогда как еще два посадочных места остались свободными.

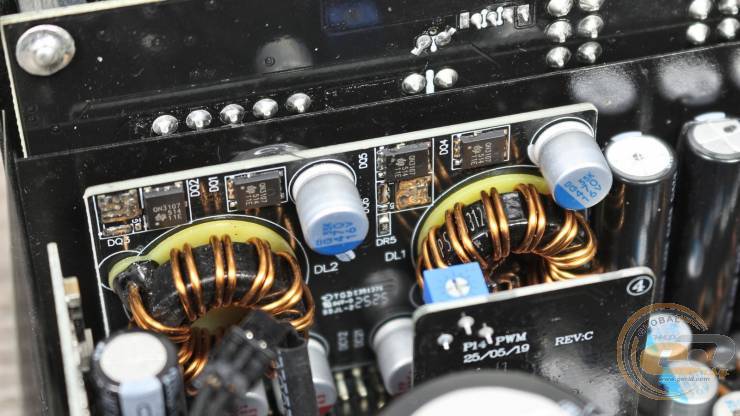

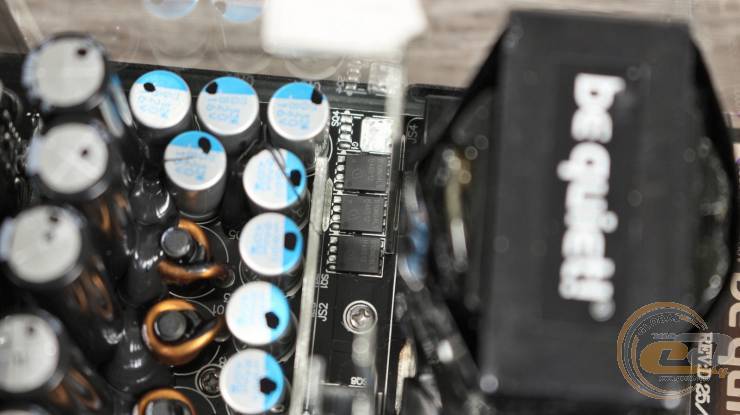

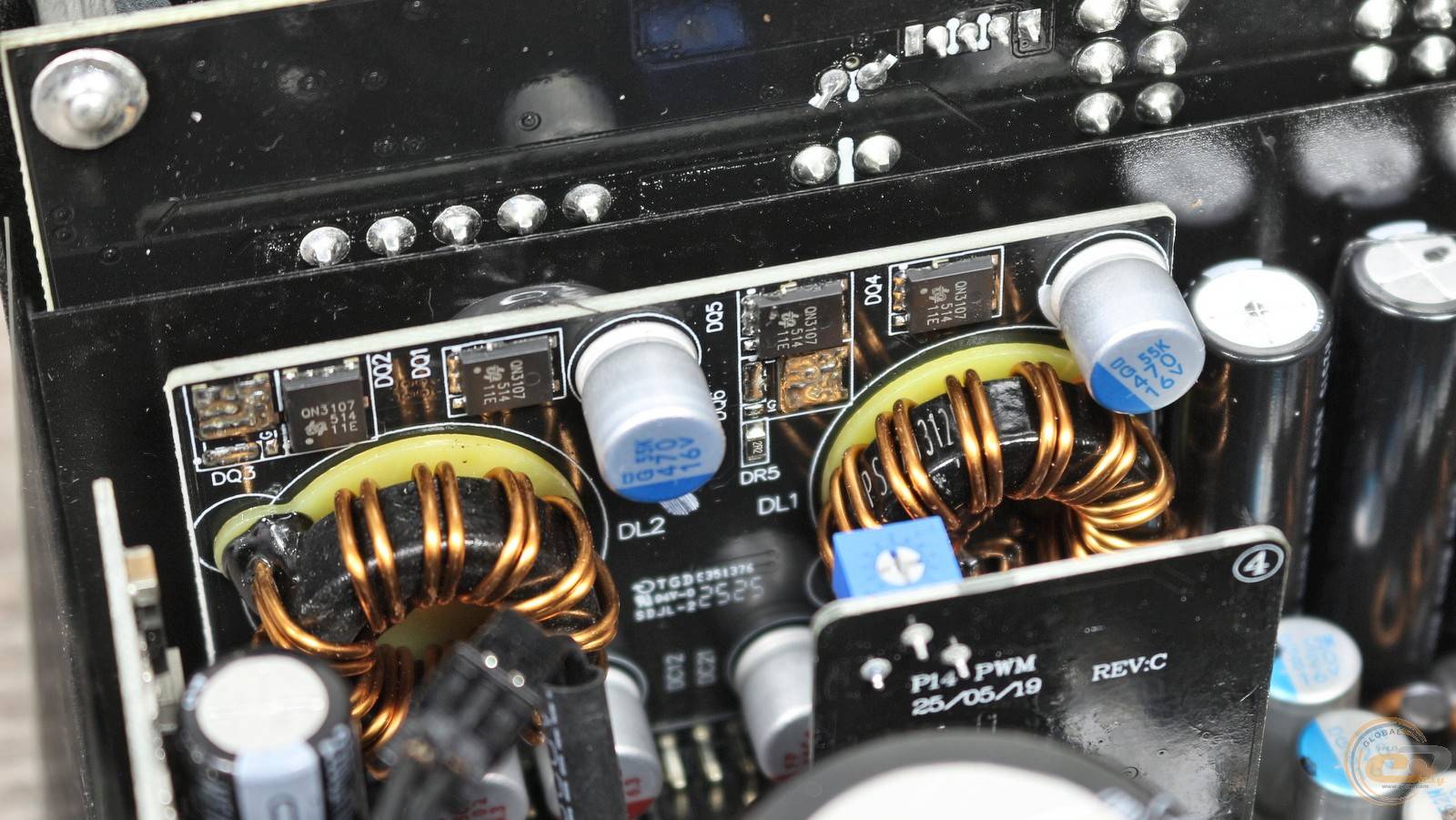

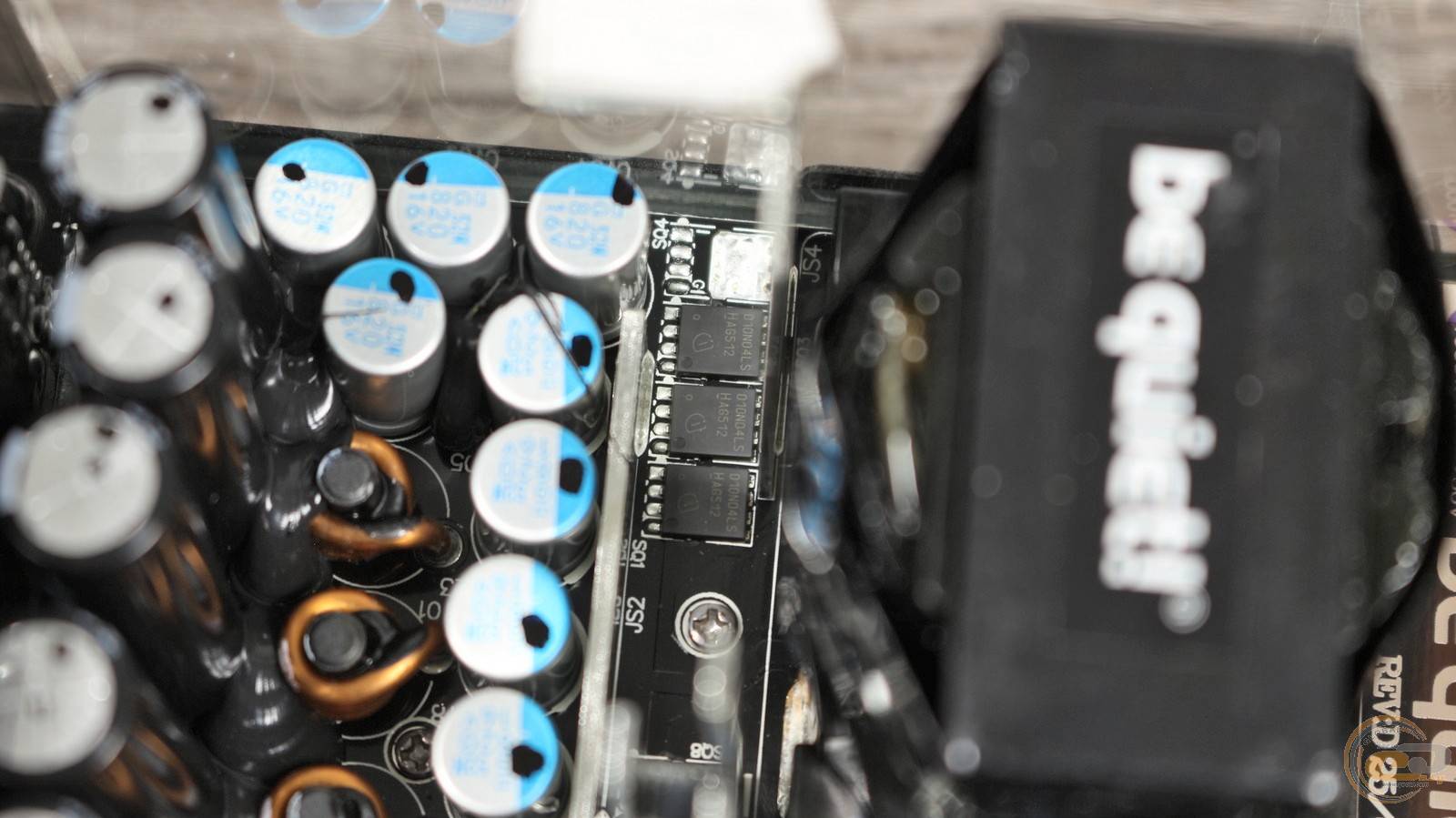

Пара катушек и набор твердотельных конденсаторов входят в состав DC-DC преобразователей и распаяны на отдельной вертикальной плате.

На основной плате также расположено множество полимерных конденсаторов и высокотемпературных электролитов от уже упомянутой японской Rubycon. Так что 10-летняя гарантия совсем не удивляет — она вполне оправдана качественной элементной базой устройства.

А самая большая вертикальная плата содержит на себе выходные разъемы.

Вишенкой на данном «торте» является полный набор встроенных защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков пусковых токов (SIP)

Кросс-нагрузочные характеристики

Теперь пора для тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

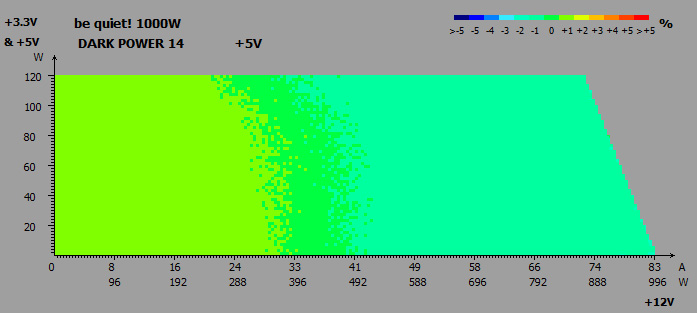

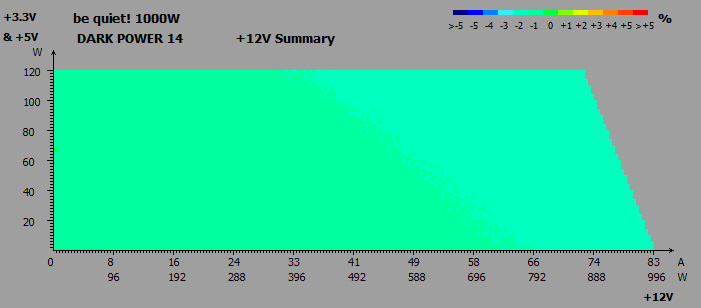

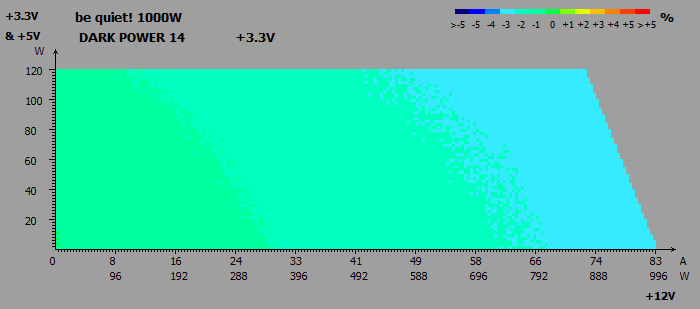

Во время кросс-нагрузочных тестов на основных линиях питания be quiet! DARK POWER 14 1000W были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до –1%;
• линия +5В: от +1% до +1%;
• линия +12В: от –2% до –1%.

Благодаря DC-DC-преобразователям напряжение на трех упомянутых каналах изменяется в узких пределах: от -3% до +1%.

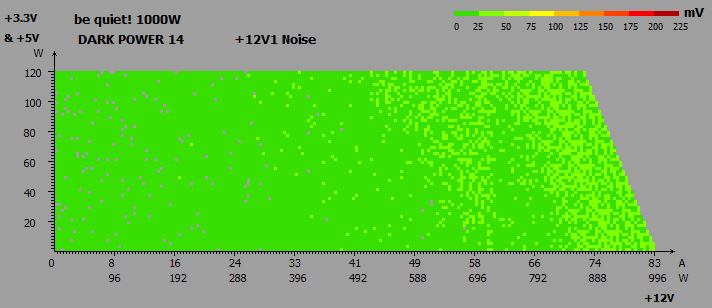

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

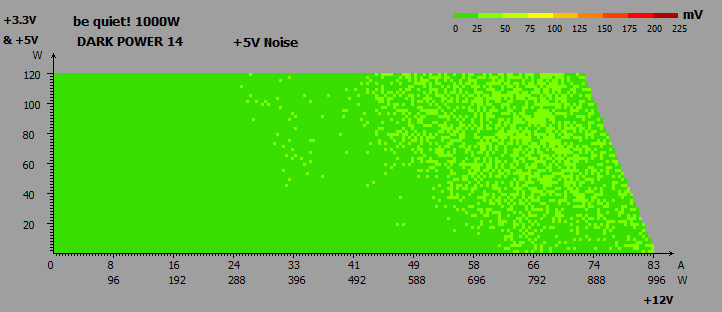

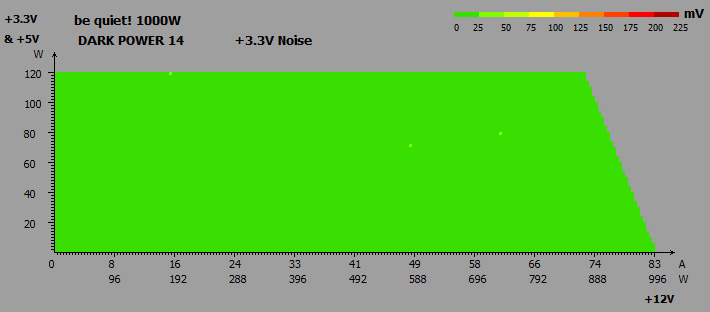

Пульсации на всех трех линиях были в пределах 50 мВ, что является хорошим показателем, особенно для канала +12В. А использование качественных конденсаторов в узле фильтрации позволяет надеяться, что даже со временем эти показатели останутся стабильно низкими.

Дежурная линия питания + 5VSB

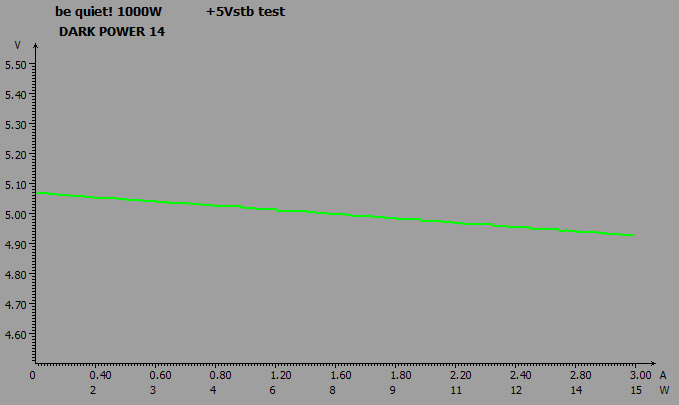

Состояние дежурной линии питания также достойно флагманского устройства. В зависимости от нагрузки напряжение на ней изменяется в пределах от 5,07 до 4,93 В (от +1,4% до -1,4%), и близко не приближаясь к предельным ±5%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC работает так же хорошо, как и смотрится. При потребляемой мощности в 200 Вт коэффициент PF достиг 0,95, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Titanium. Максимальное его значение достигает 0,99.

КПД

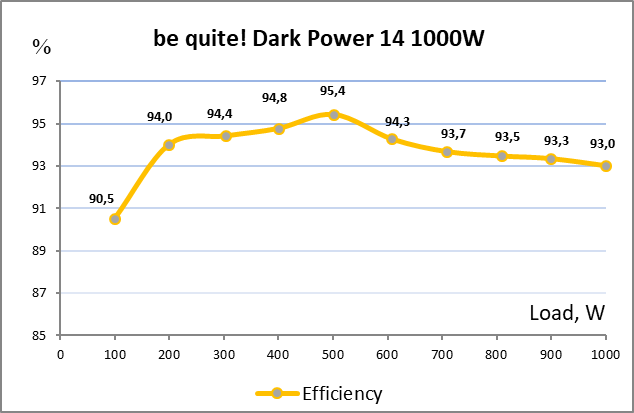

Тест реальной эффективности при разных нагрузках подтвердил, что be quiet! DARK POWER 14 1000W соответствует стандарту 80 PLUS Titanium. Так, при нагрузке 10%, 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 90%, 92%, 94% и 91% соответственно.

Система охлаждения и температурный режим

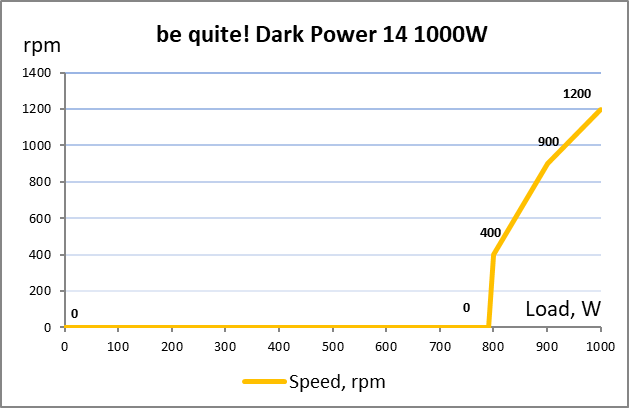

При включенном гибридном охлаждении вплоть до отметки 790 Вт (79% номинала) вертушка не вращается, поэтому устройство работает в пассивном режиме. От 800 до 1000 Вт скорость пропеллера постепенно возстает от 400 до 1200 об/мин. А работает он очень тихо, и только при номинальной нагрузке звук можно охарактеризовать как относительно тихий. В свою очередь при понижении нагрузки вентилятор вращается еще в течение 2-5 минут, что позволяет избежать частых запусков и остановок.

Если же отключить гибридный режим, вертушка запускается сразу с подачей питания при почти беззвучных 400 об/мин и работает в таком режиме до отметки 790 Вт. А дальше — все точно так же, как описано выше.

Благодаря высокой энергоэффективности тестируемый блок питания является не только тихим, но и очень холодным. Так, после 15-минутной 900-ваттной нагрузки главный трансформатор прогрелся всего-навсего до 72°C, а другие узлы — максимум до 63°C. Температура в помещении на момент проведения тестирования составляла 19°C.

Практические испытания на реальной конфигурации

А как этот блок питания ведет себя в реальной компьютерной системе? Для ее сборки был задействован процессор AMD Ryzen 9 5900X с TDP 105 Вт вместе с двумя видеокартами: 450-ваттной ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 350-ваттной Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Хотя пара видеокарт и 24-поточный процессор создали серьезную нагрузку на киловатник, отклонения выходных напряжений были минимальными — всего 0,8–1,4% по сравнению с режимом простоя и не более 2,6% номинала линий. Это отличный результат, который делает блок питания пригодным даже для топовых сборок – а именно для таких систем, судя по всему, его и создавали.

Кстати, данное тестирование мы провели дважды: с четырьмя отдельными линиями +12В и объединив их в одну с помощью кнопки OCK на тыльной панели. Полученные в обоих вариантах значения не отличались.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, be quiet! DARK POWER 14 1000W обрадует своего владельца очень низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (5 Вт).

Итоги

Блок питания be quiet! DARK POWER 14 1000W – это попытка производителя усовершенствовать уже отличное устройство. И, следует признать, результат получился довольно удачным.

Во-первых, разъем питания видеокарт PCIe 5.1 (12V-2x6) вместо PCIe 5.0 (12VHPWR) теперь используется не только у флагмана, но и у всех трех представителей модельного ряда. Кстати, их мощность также возросла – с 750-1000 Вт до 850-1200 Вт.

Во-вторых, кнопка объединения четырех линий +12В наконец-то оказалась там, где ей и место — на тыльной панели.

В-третьих, заметно поменялась система охлаждения. Вокруг вентилятора теперь присутствует дополнительный радиатор, да и сам пропеллер работает тише, чем у предшественника. Кроме того появился гибридный режим работы с соответствующей кнопкой. Благодаря ему блок питания может работать в пассивном режиме в большем спектре мощности. Да и далее, шум от него точно не будет выделяться на фоне других компонентов.

Понятно, что при рекомендованной розничной цене около $320 или ₴13500 be quiet! DARK POWER 14 1000W не рассчитан на массовый рынок. С другой стороны, это топовое устройство с 10-летней гарантией, японскими конденсаторами и германским перфекционизмом, очень высоким КПД уровня 80 PLUS Titanium, а также низкими температурами и минимальным шумом.

Единственное "но" - версии для европейского рынка поддерживают работу только в сетях 200-240 В, тогда как решения для многих других стран рассчитаны на полный диапазон входных напряжений от 100 до 240 В.

Достоинства:

• очень высокий уровень КПД (свыше 95%, 80 PLUS Titanium, Cybenetics Titanium);
• большая нагрузочная способность канала +12В - до 83 А (996 Вт);
• незначительные отклонения напряжений при подключении к мощной конфигурации с парой видеокарт;
• наличие всех видов защит;
• раздельная система стабилизации питания;
• использование исключительно твердотелых и японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе гидродинамического подшипника;
• возможность полностью пассивного охлаждения при нагрузке до 790 Вт;
• тихая работа на всем диапазоне нагрузок;
• низкий нагрев внутренних узлов;
• наличие четырех 6+2-контактных разъемов PCIe и одного PCIe 5.1 (12V-2x6);
• 10 лет гарантии.

Особенности:

• устройства для европейского рынка поддерживают работу только в сетях 200–240 В.

Автор: Олесь Пахолок

Выражаем благодарность компании Listan GmbH & Co. KG за предоставленный для тестирования блок питания.
