Обзор DeepCool PN1200M: блок питания мощностью 1200 Вт по доступной цене

Компания DeepCool продолжает расширять ассортимент источников питания, выпуская модели с поддержкой стандарта ATX12V v3.1 и, соответственно, с разъемом PCIe 5.1 (12V-2×6).

Топовым решением с таким оснащением в актуальной линейке производителя является DeepCool PN1200M мощностью 1200 Вт. Этот блок питания получил сразу два «золотых» сертификата эффективности, вентилятор на гидродинамическом подшипнике, полный набор защит и 10-летнюю гарантию. Впрочем, это лишь вершина айсберга — дальше разберемся, что скрыто внутри и на что способна новинка на практике.

Спецификация

Модель	DeepCool PN1200M (PNC00M-FC)
Тип	ATX12V V3.1
Максимальная мощность, Вт	1200
Мощность канала +12В, Вт.	1200
Мощность линий +3,3В и +5В, Вт.	120
Количество линий +12В	1
Сила тока канала +3,3В, А	22
Сила тока канала +5В, А	22
Сила тока канала +12В, А	100
Сила тока канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	7,5 – 15
КПД, %	≤92
Сертификация 80 PLUS	Gold
Сертификация Cybenetics	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульный	Да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	FDB (гидродинамический)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	150 х 150 х 86
Время наработки на отказ, часов	100 000
Гарантия, лет	10
Сайт производителя	DeepCool
Страница устройства	DeepCool PN1200M

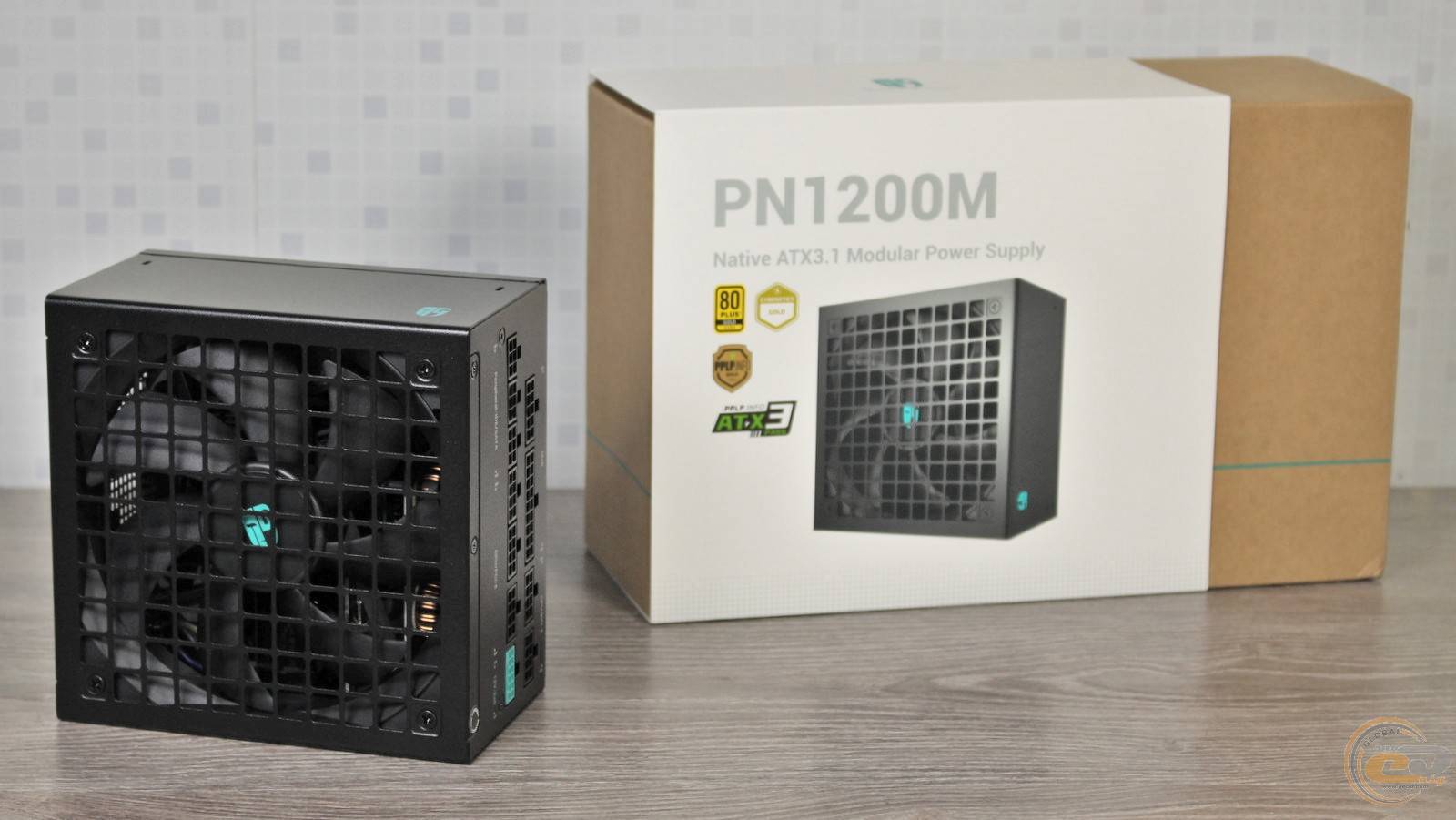

Упаковка и комплект поставки

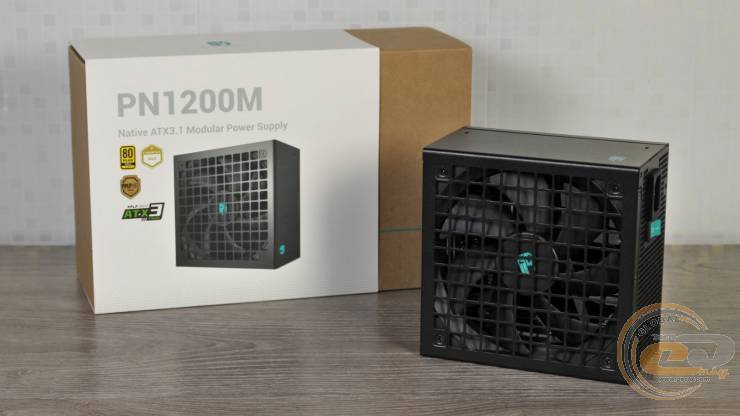

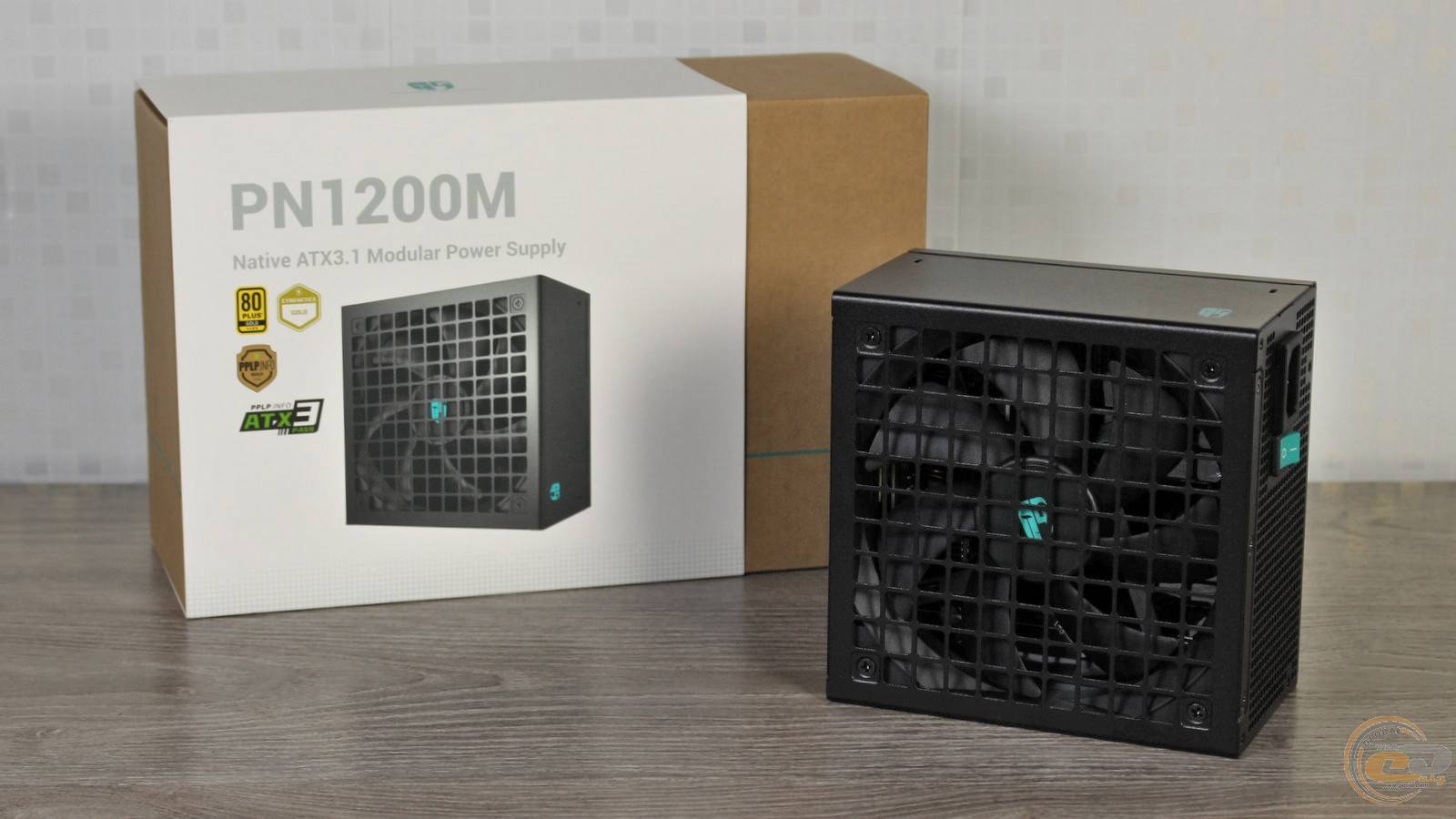

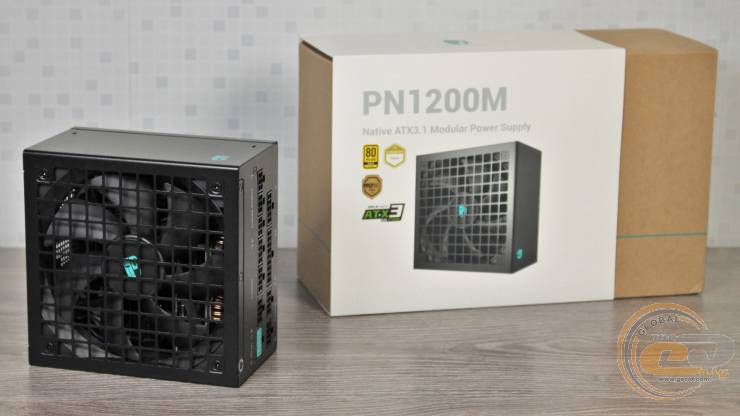

Упаковка выполнена в лучших традициях производителя — универсальная коробка из простого картона дополненая наклейкой и цветной вставкой с подробной информацией о 1200-ватнике.

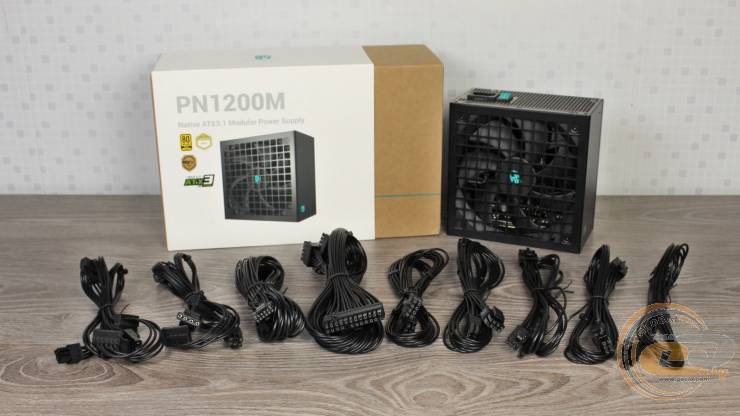

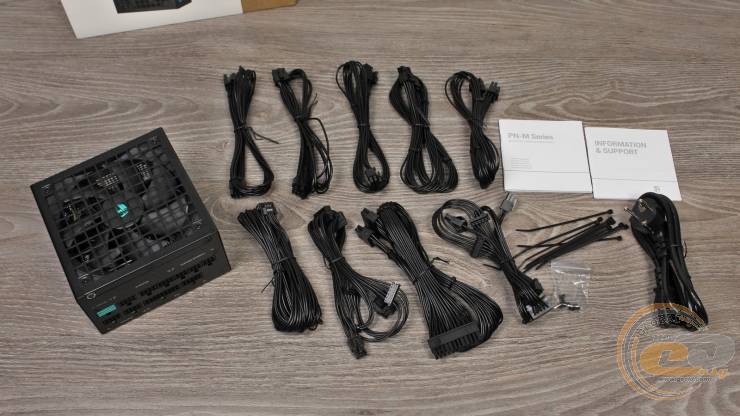

Комплектация включает входной кабель питания, модульные провода, крепежные винты, пластиковые стяжки и бумажную документацию.

Внешний вид

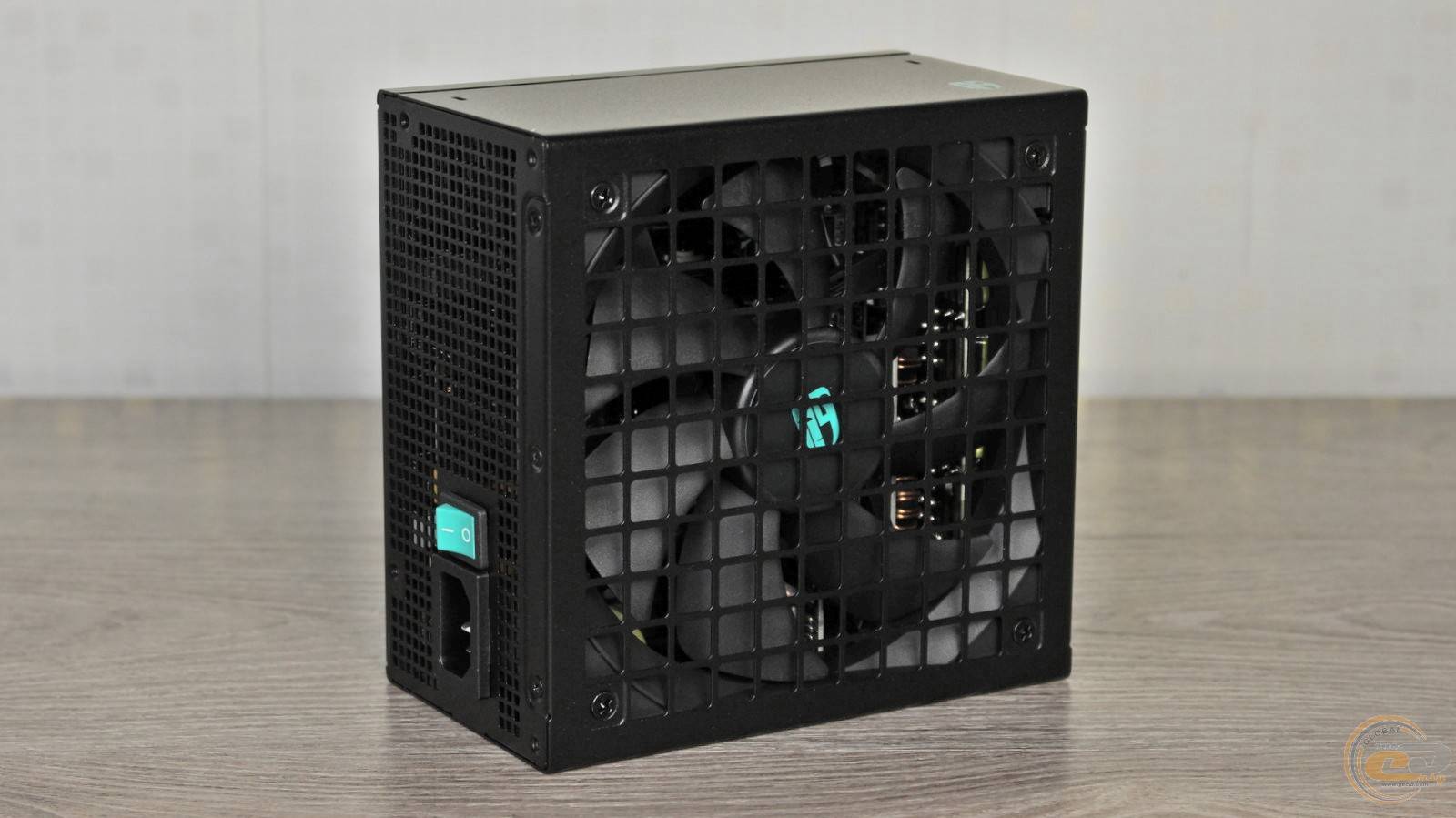

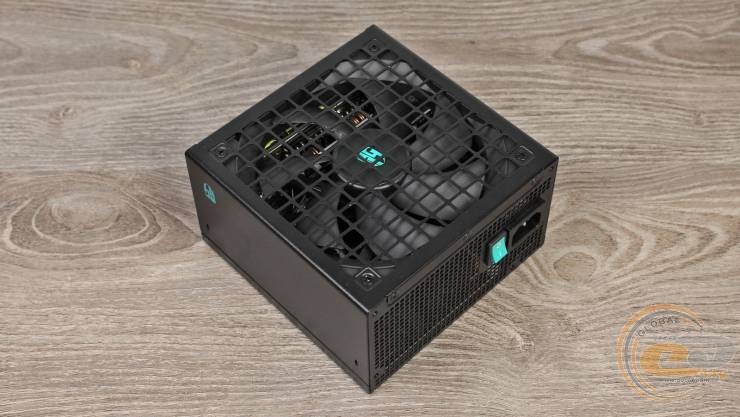

Блок питания DeepCool PN1200M имеет габариты 150 х 150 х 86 мм – достаточно компактные для устройства подобной мощности, что обеспечивает хорошую совместимость даже со сравнительно небольшими ATX-корпусами.

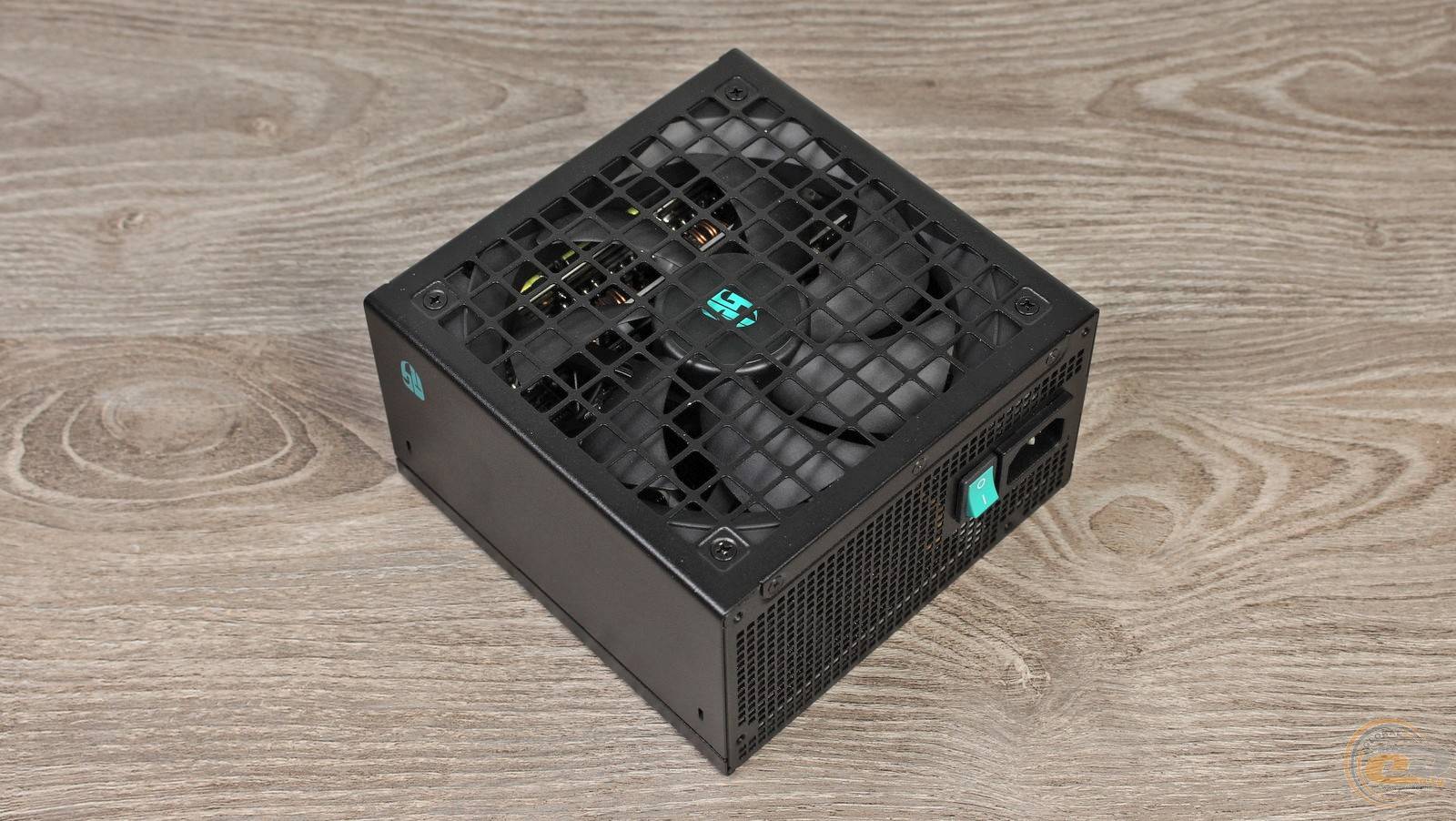

Производителя легко узнать по фирменным зеленым акцентам в оформлении и характерным квадратным вентиляционным отверстиям.

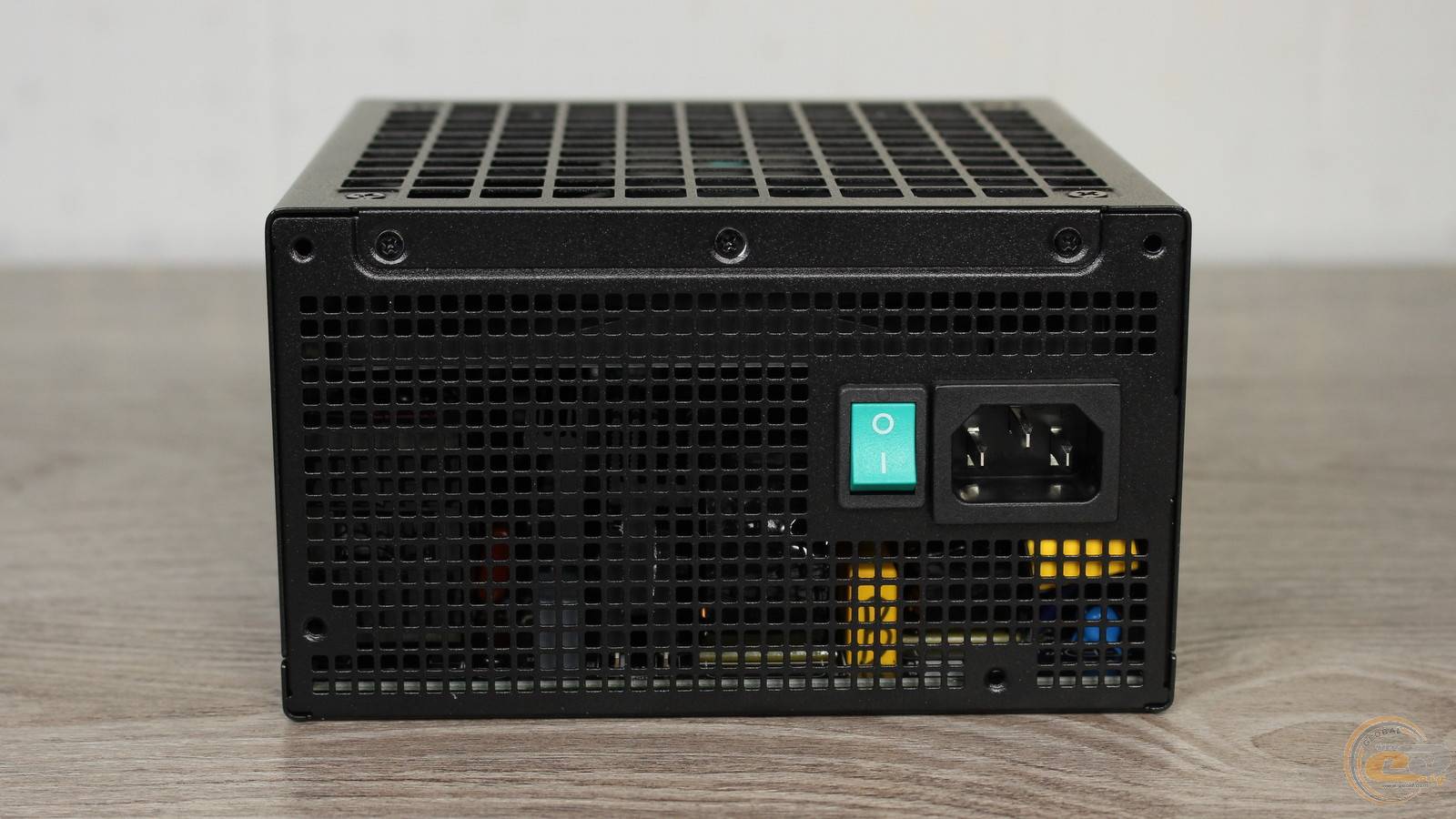

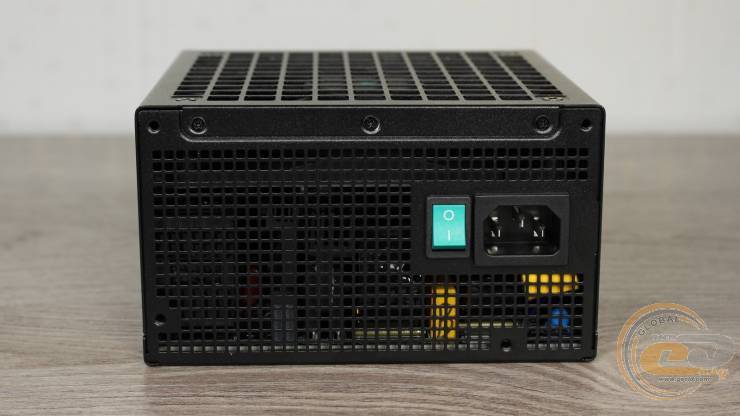

На тыльной панели расположен стандартный набор элементов – сетевой разъем и выключатель питания. Здесь же находятся три винта, обеспечивающих доступ внутрь блока.

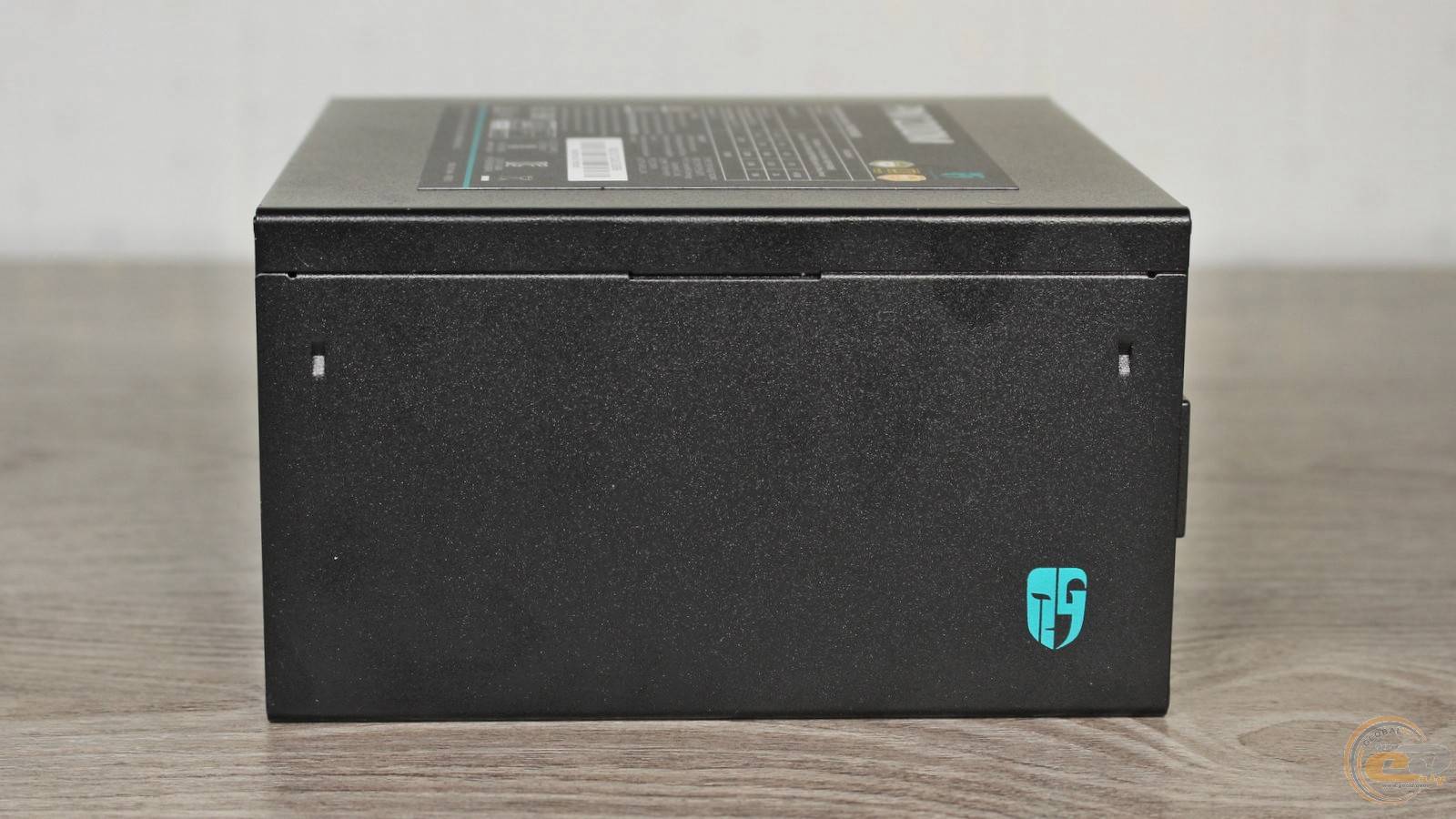

Боковая грань украшена фирменными логотипами, причем их ориентация четко указывает на установку блока питания вентилятором вниз.

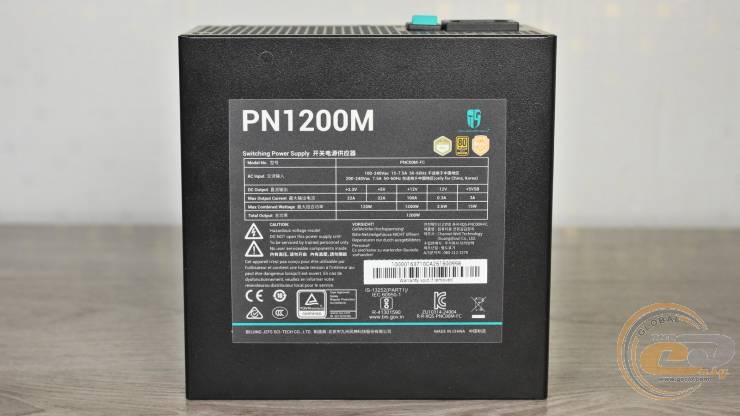

Согласно информации на этикетке, канал +12В способен выдавать все 1200 Вт мощности, что ожидаемо для модели с DC-DC-преобразователями. Линии +3,3В и +5В суммарно обеспечивают до 120 Вт нагрузки или максимум по 22 А каждая. Также заявлена поддержка широкого диапазона входных напряжений 100-240 В и соответствие стандартам 80 PLUS Gold и Cybenetics Gold.

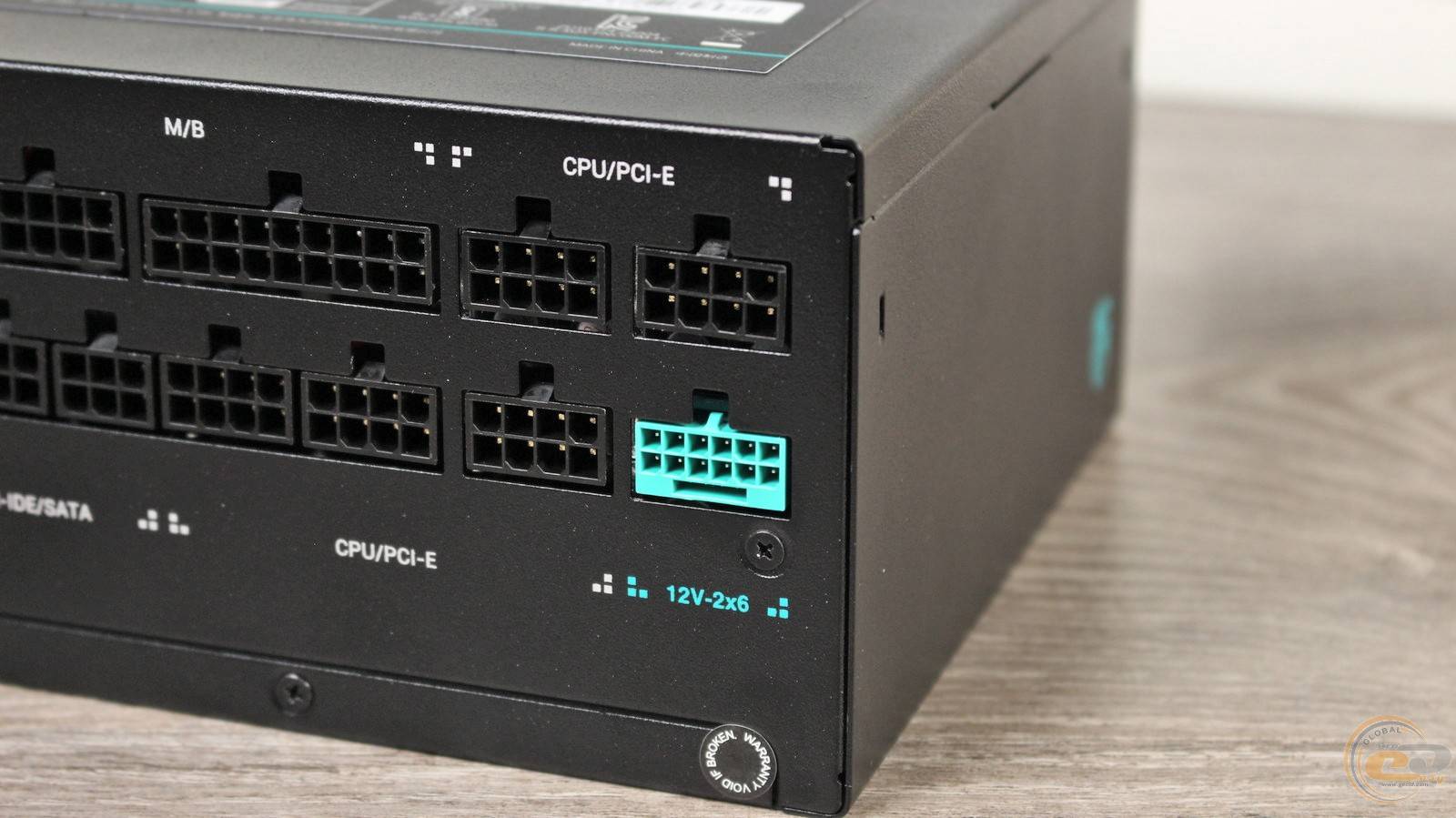

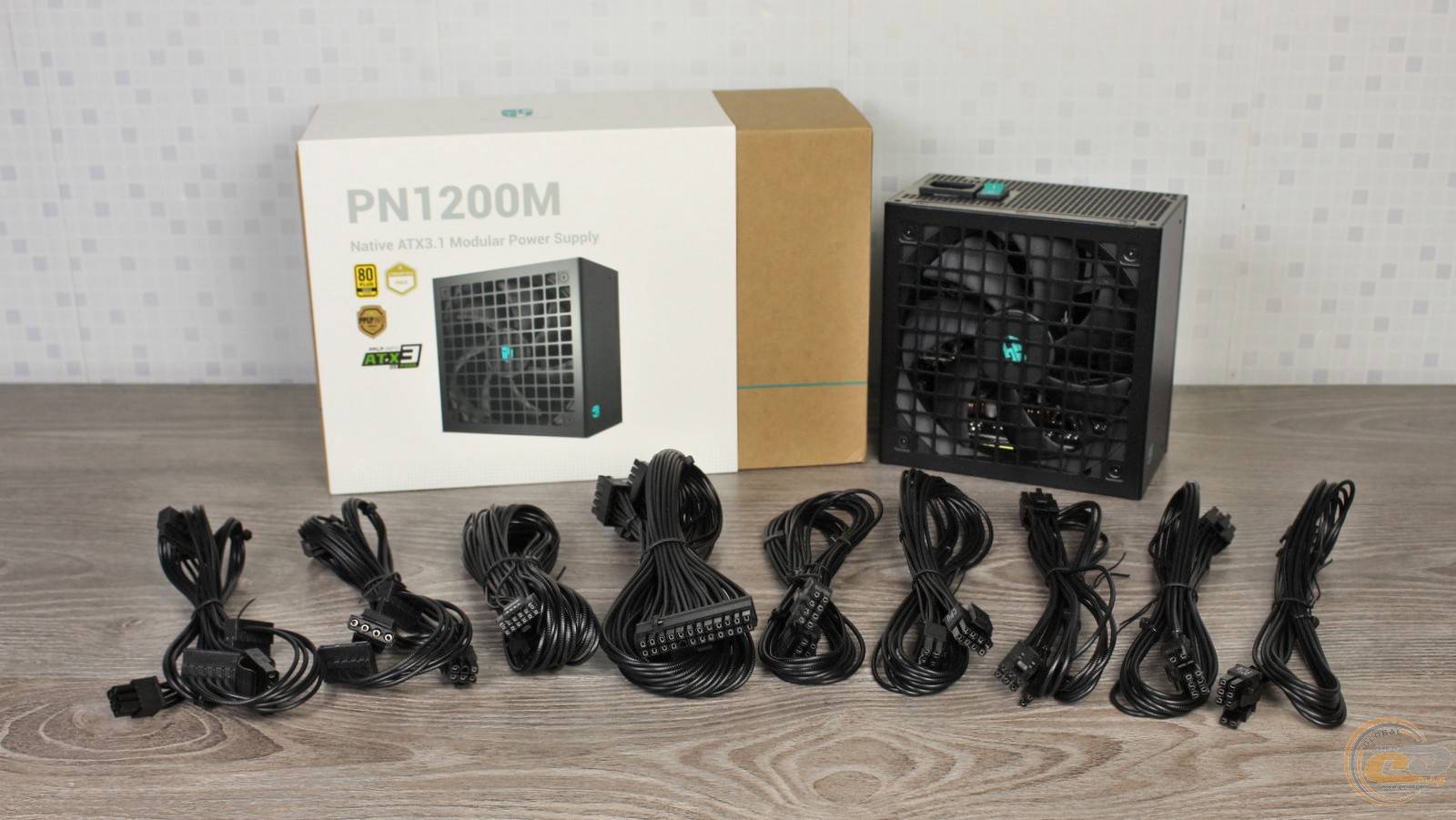

Все кабели DeepCool PN1200M модульные и набраны из круглых проводов калибром 18 AWG, тогда как 600-ваттный PCIe 5.1 (12V-2×6) получил более толстые жилы калибром 16 AWG. Набор доступных коннекторов одинаковый для всех устройств линейки DeepCool PN мощностью от 650 до 1200 Вт.

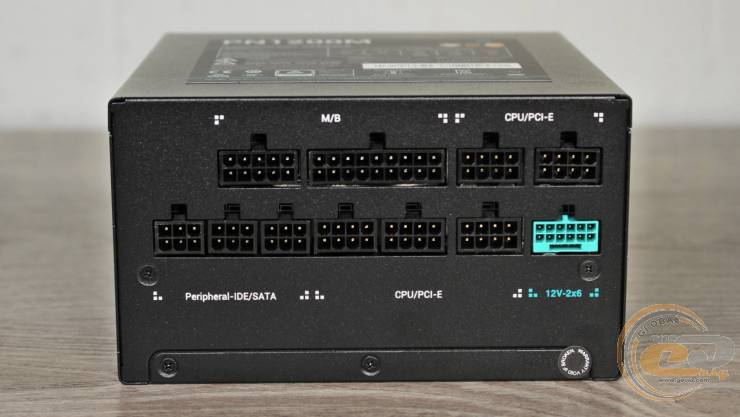

Основные разъемы питания привычные — 20+4-контактный ATX и два 4+4-контактных ATX12V на отдельных кабелях. Для видеокарт предусмотрены три 6+2-контактных PCIe на трех проводах и 600-ваттный PCIe 5.1 (12V-2x6). А для подключения периферии имеется восемь SATA и пара PATA на двух кабелях.

С одной стороны, такое разнообразие коннекторов позволяет без проблем запитать любую систему с одной видеокартой. С другой — возможности для одновременного подключения нескольких графических ускорителей здесь остаются довольно ограниченными.

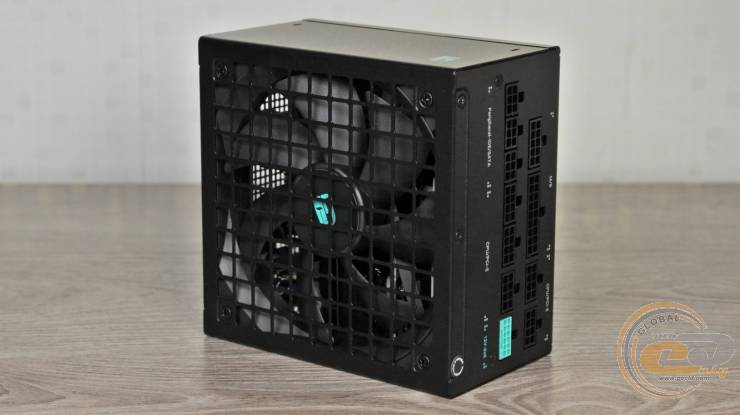

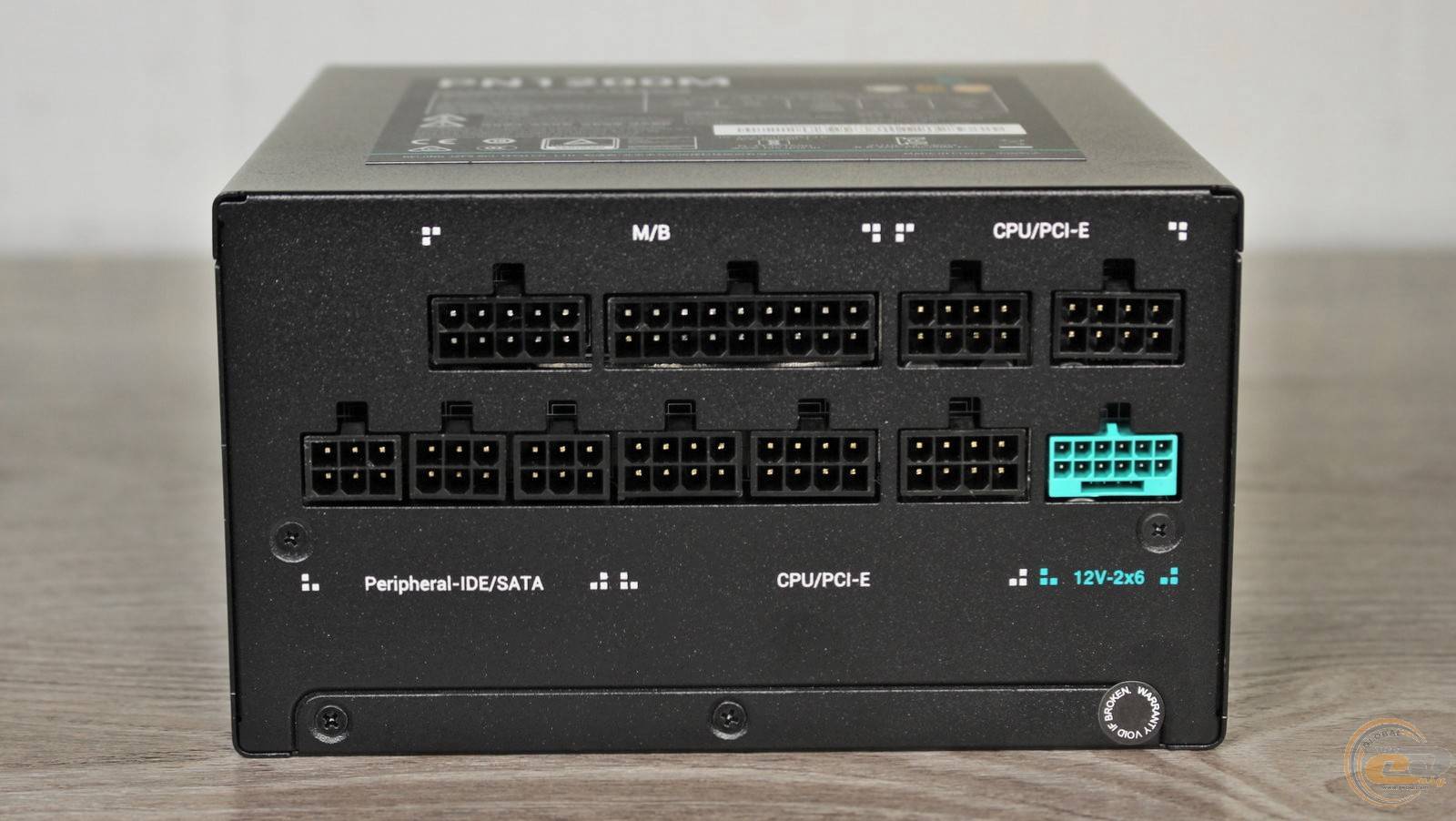

Подключение кабелей не вызывает проблем: все разъемы подписаны и отличаются количеством и формой контактов. Рядом также размещены крепежные винты и пломба со сроком действия 10 лет с момента приобретения устройства.

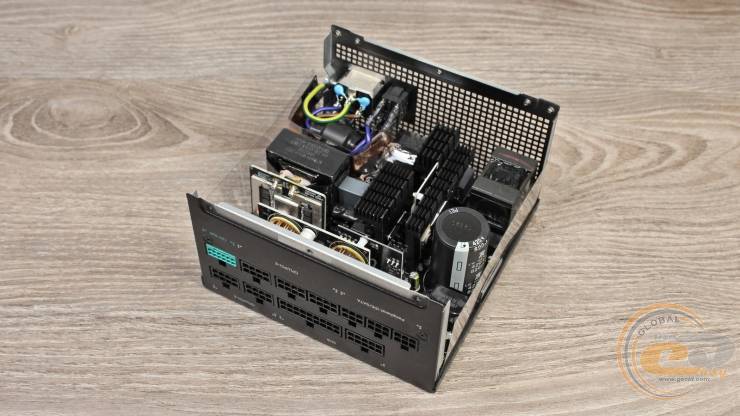

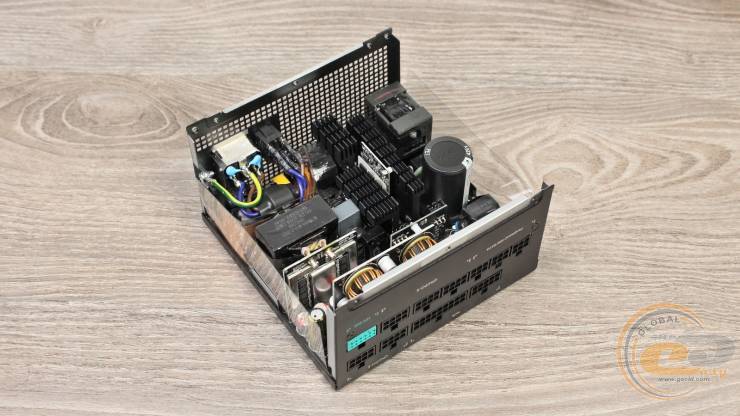

Внутреннее строение

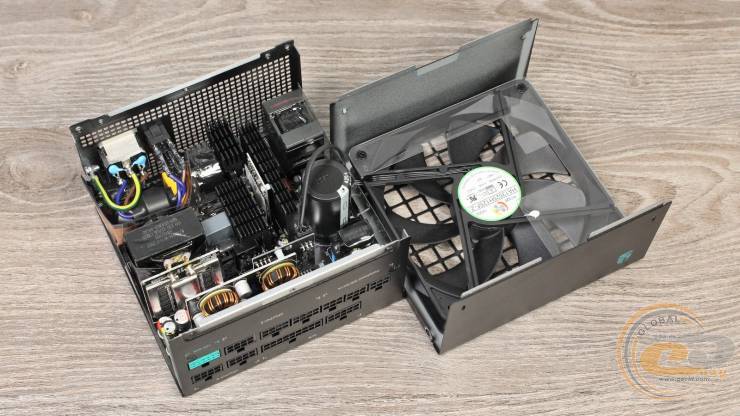

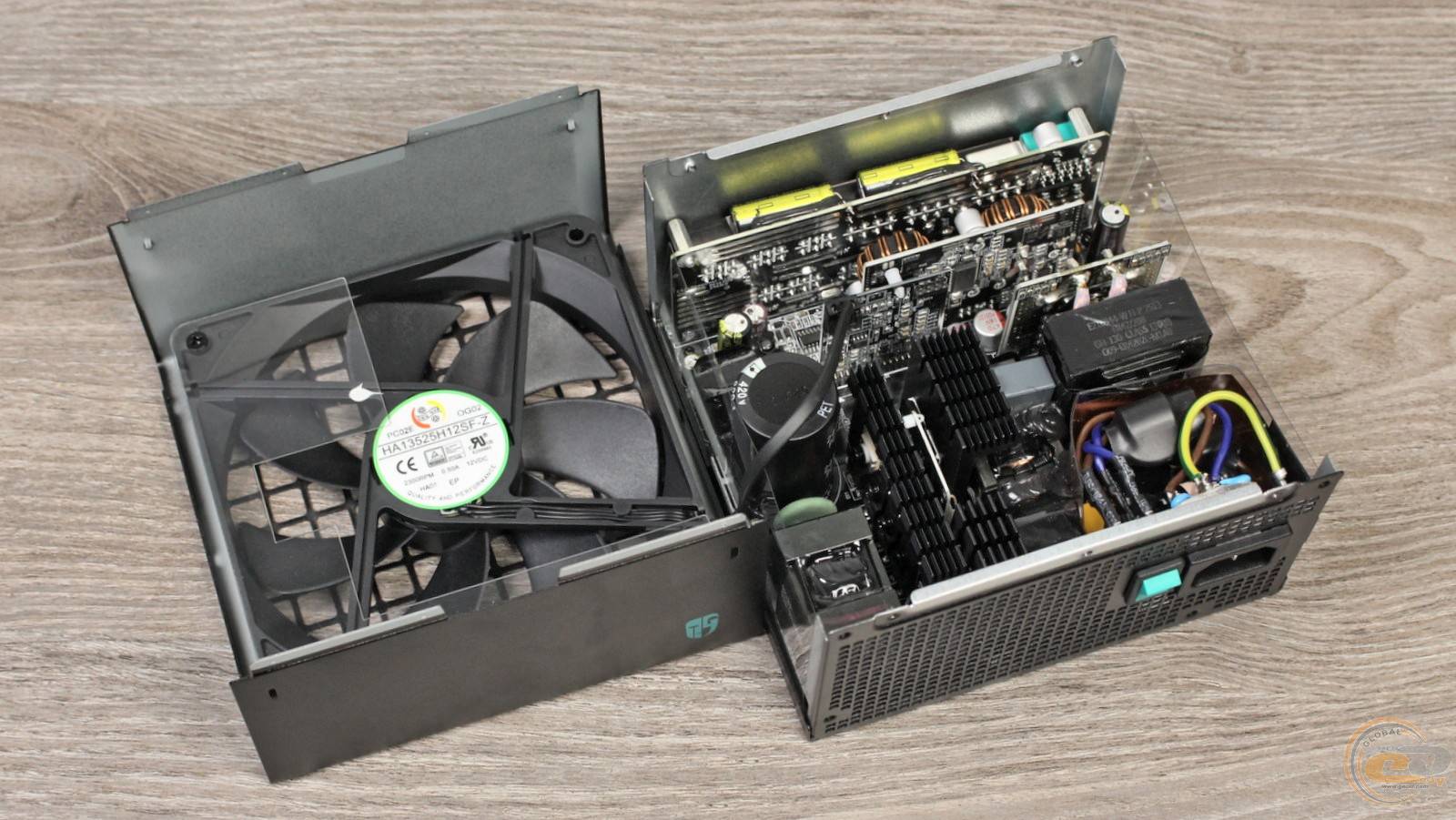

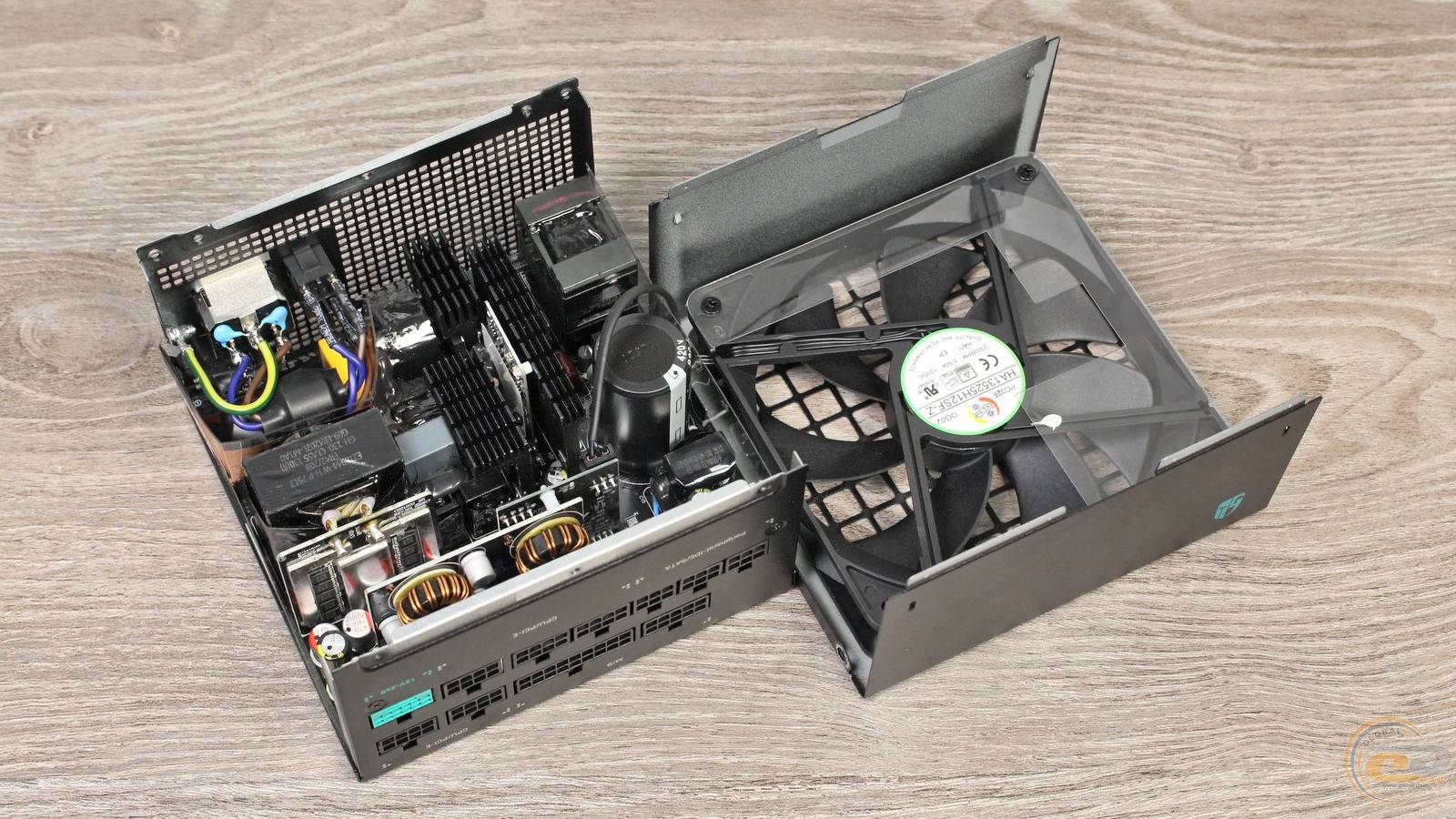

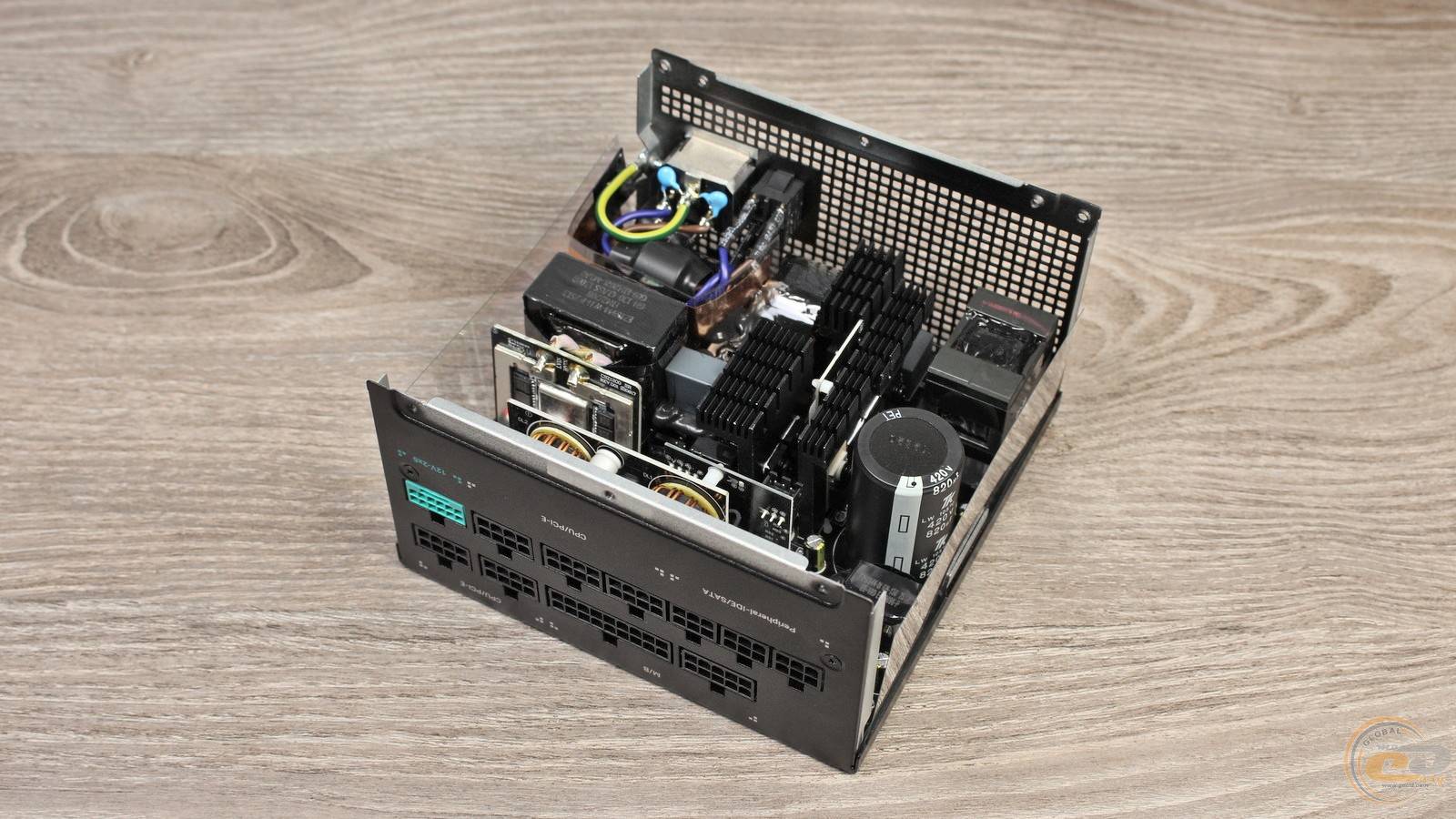

Переходим к самому интересному — внутреннему строению блока питания.

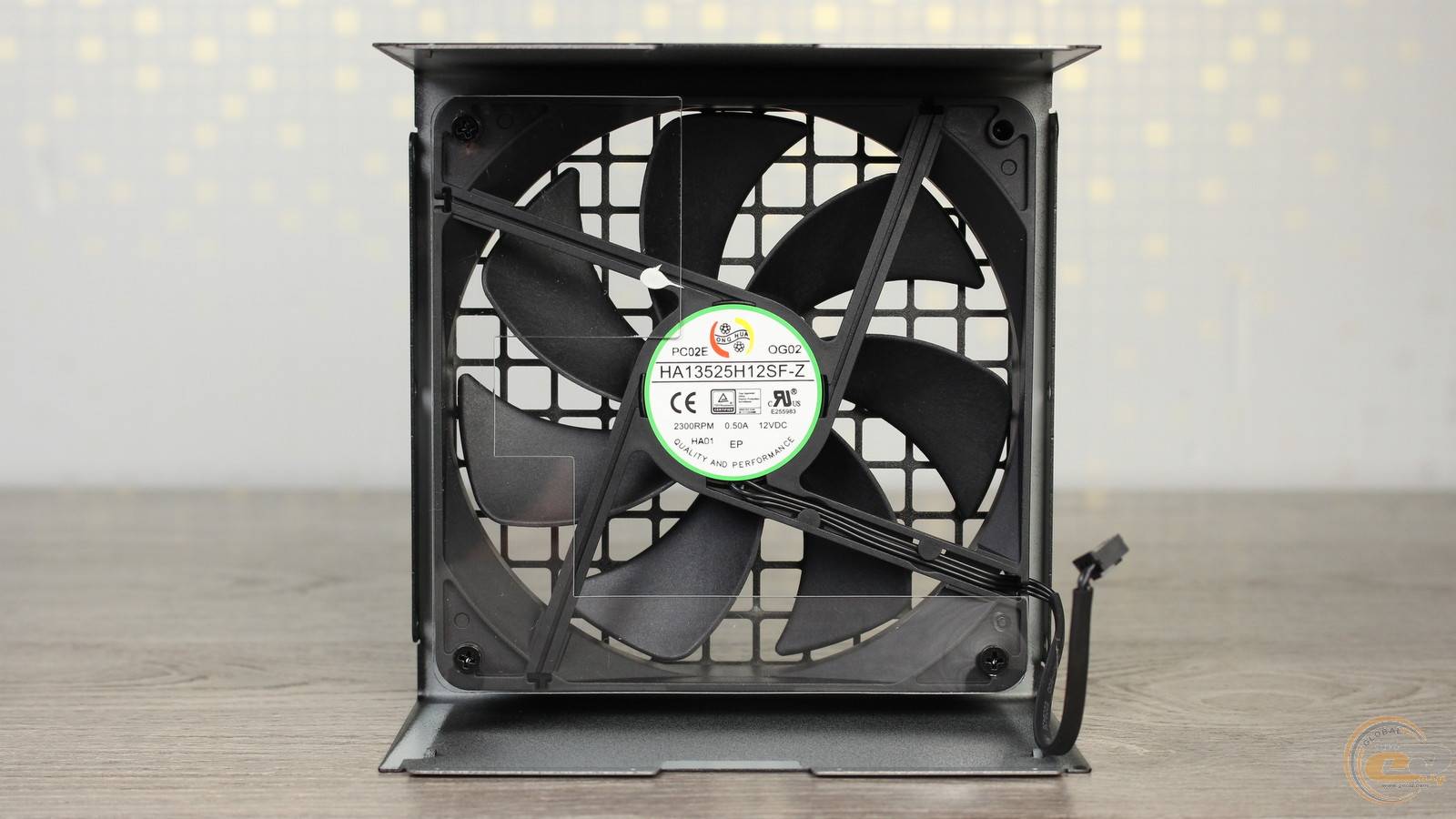

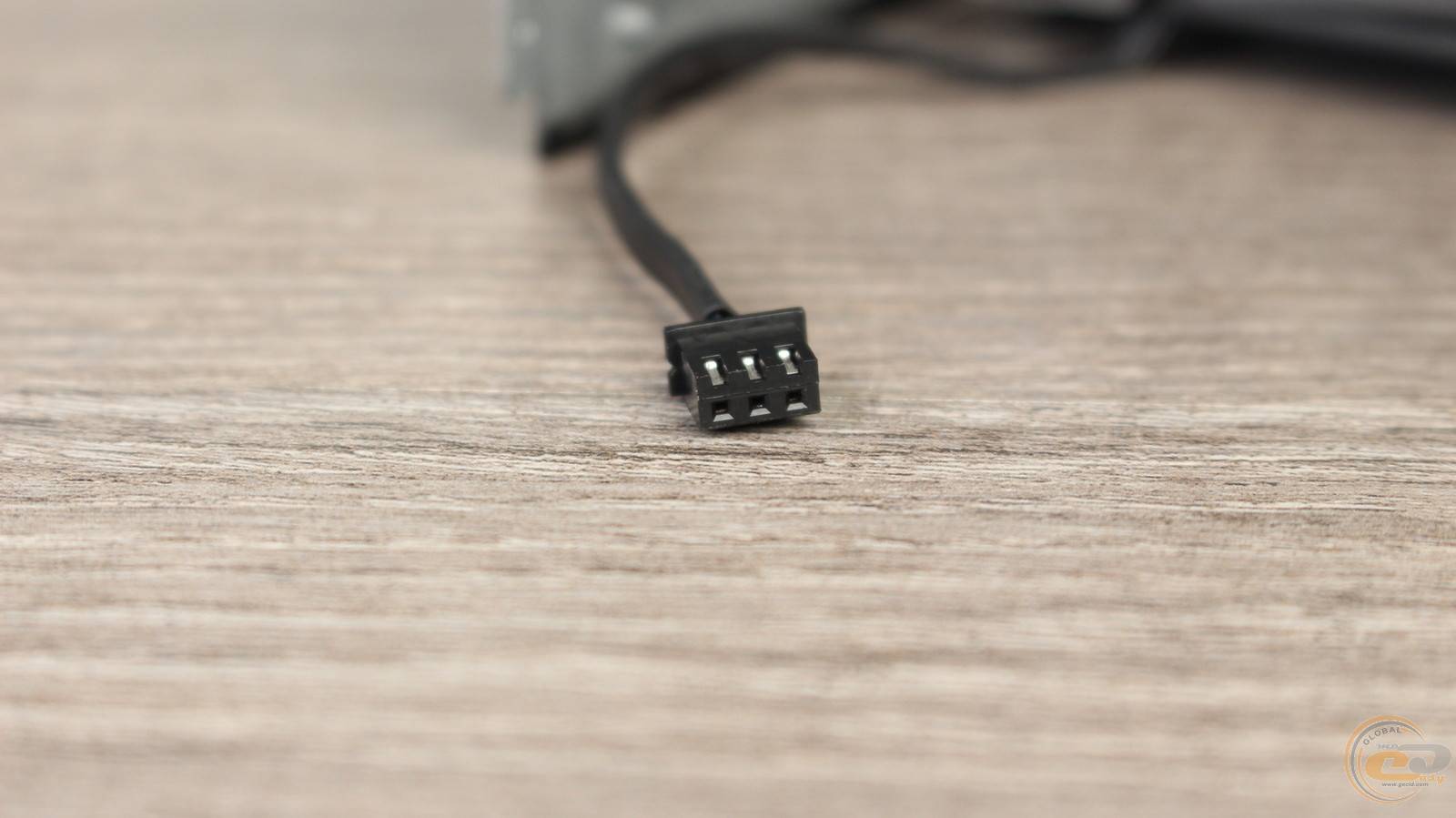

135-мм вентилятор HONG HUA HA13525H12SF-Z на основе надежного гидродинамического подшипника (FDB) нам уже приходилось встречать внутри других источников питания преимущественно из верхнего ценового сегмента. Его энергопотребление не превышает 6 Вт (12 В при 0,5 А), максимальная скорость вращения достигает 2300 об/мин, а для питания используется 3-контактный коннектор.

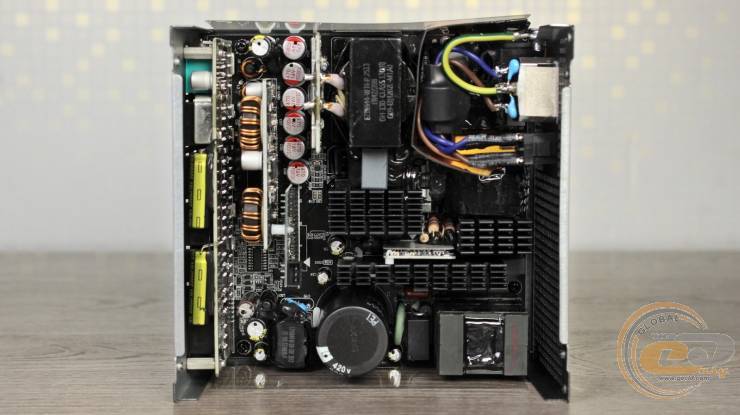

Три радиатора внутри DeepCool PN1200M охлаждают диодные сборки, силовые элементы узла APFC и ключи первичного преобразователя. Также металлические пластины помогают отводить тепло от транзисторов вторичной цепи.

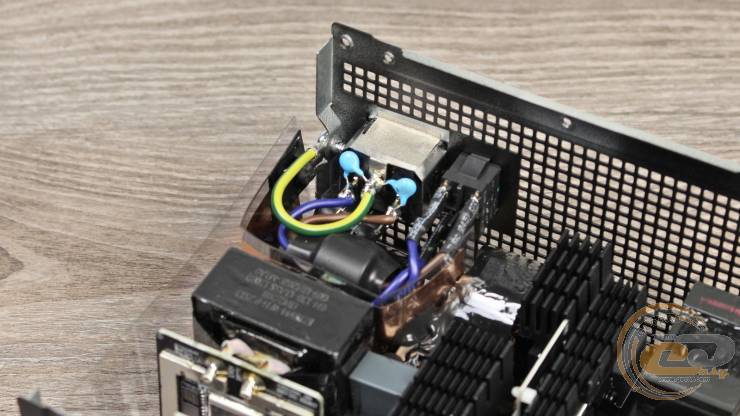

Переходим к деталям. Входной EMI-фильтр состоит из пары дросселей, одного X- и четырех Y-конденсаторов, а также варистора для защиты от импульсных перенапряжений. На ближайшем радиаторе помещена пара диодных сборок.

Следующий радиатор отводит тепло от элементов корректора коэффициента мощности.

Рядом распаян соответствующий дроссель в собственном корпусе, а также пара из терморезистора и реле, отвечающих за защиту от высоких пусковых токов.

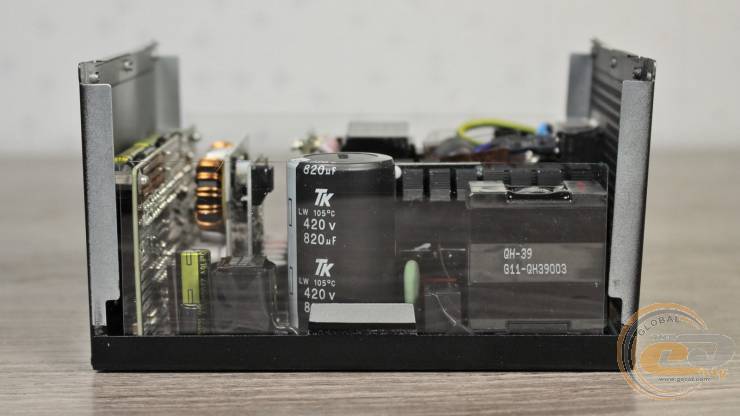

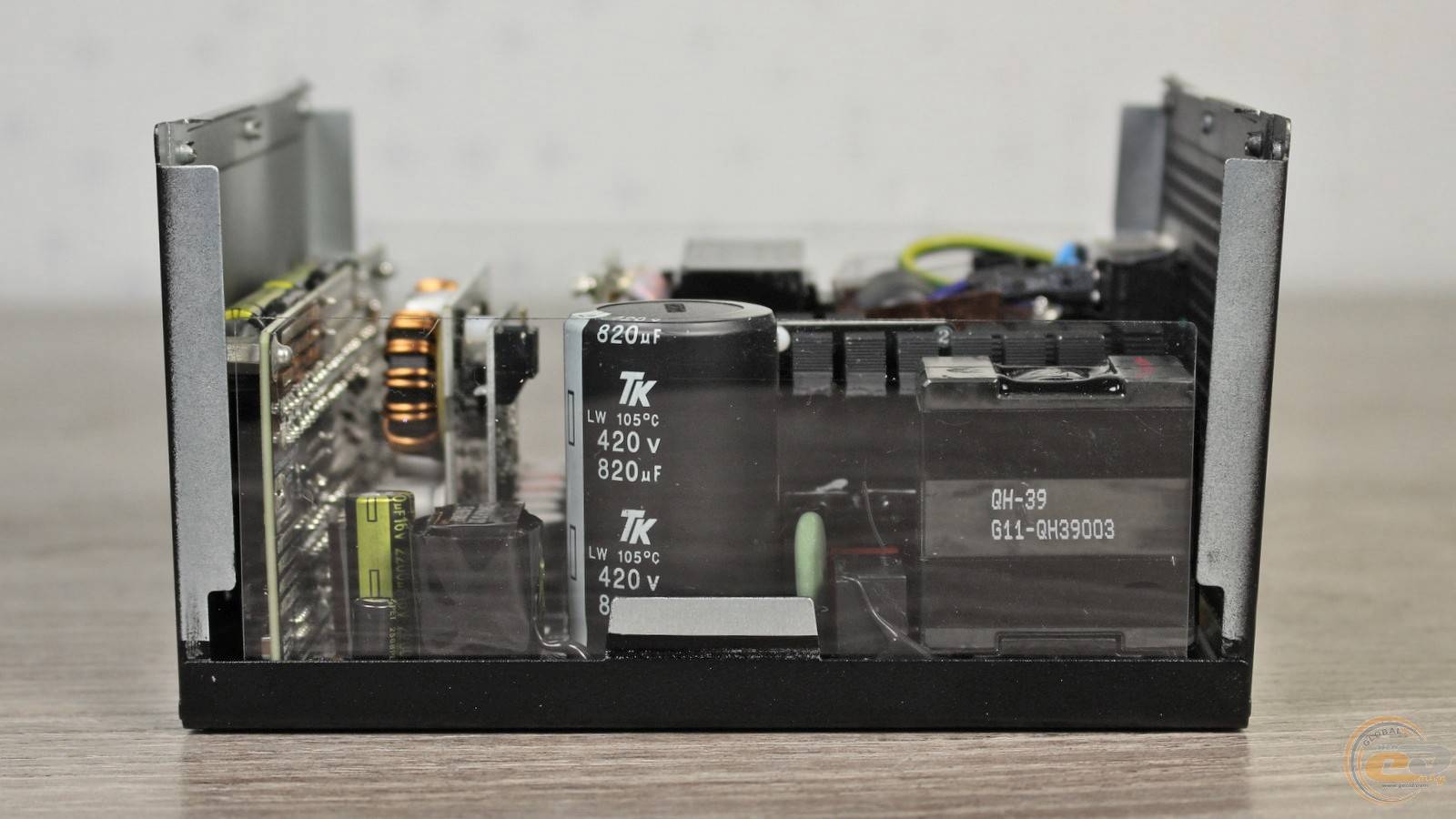

Входной конденсатор изготовлен японской компанией TK. Это высокотемпературное решение емкостью 820 мкФ, что является достаточно посредственным показателем для устройства мощностью 1200 Вт.

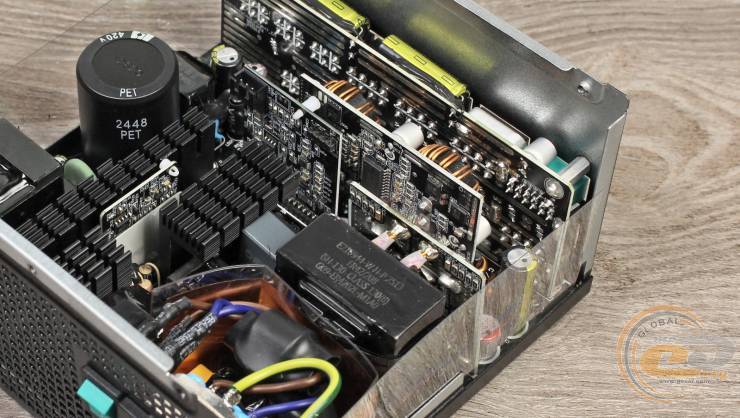

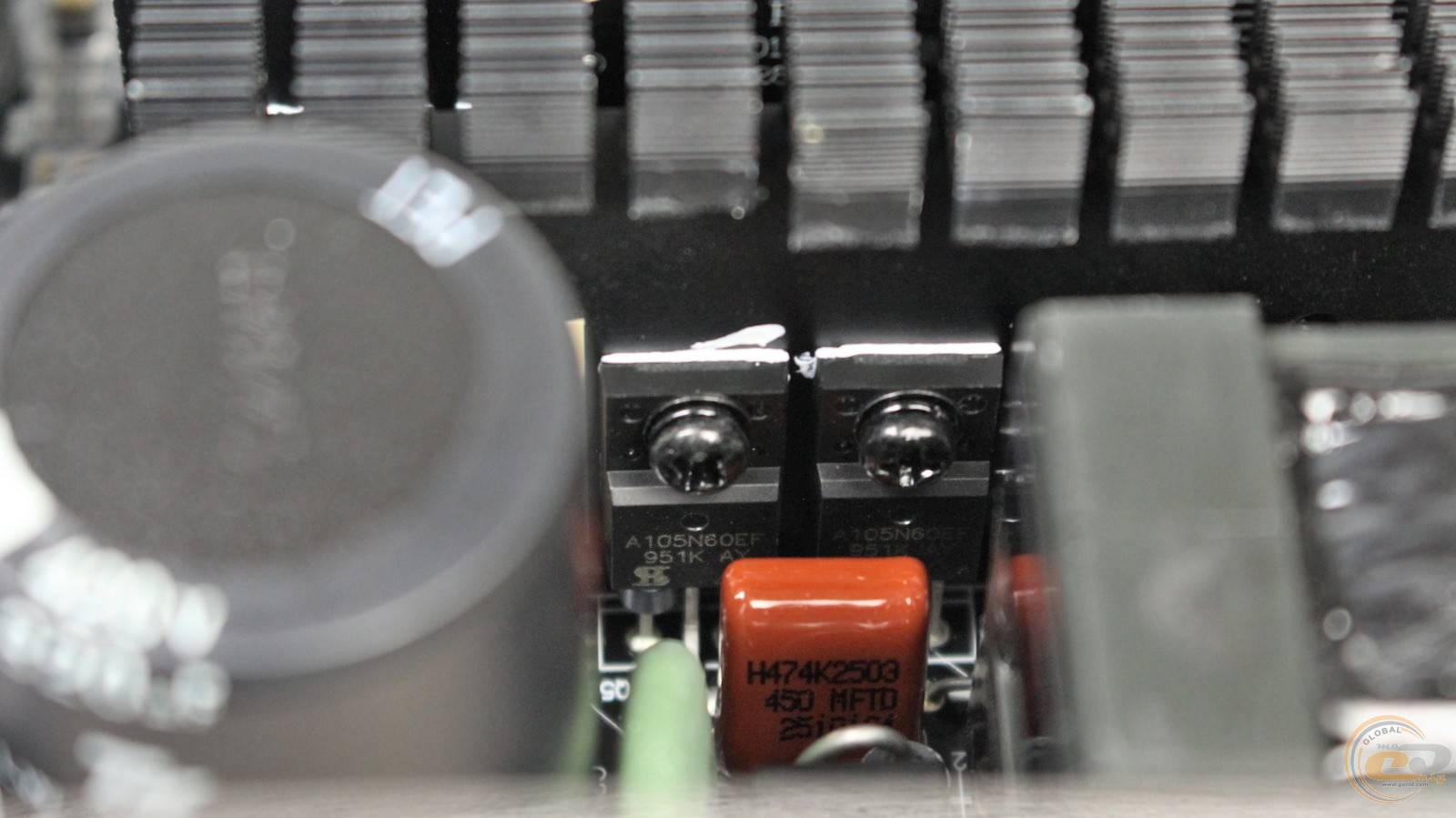

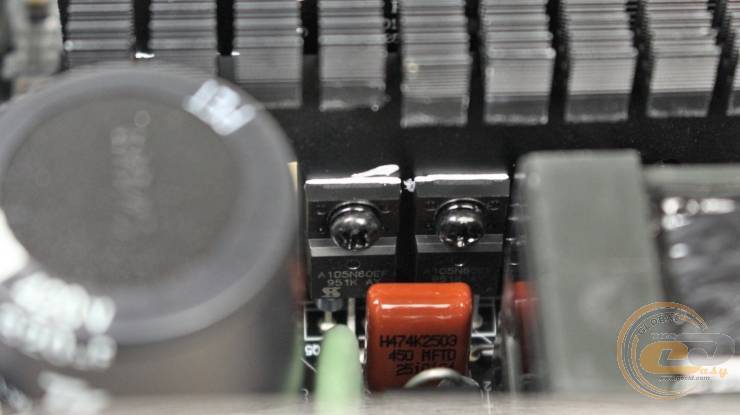

Блок питания построен на платформе хорошо известной компании CWT, в основе которой лежит резонансная полумостовая схема (Half Bridge). Ее ключами являются пара транзисторов, закрепленных на отдельном радиаторе.

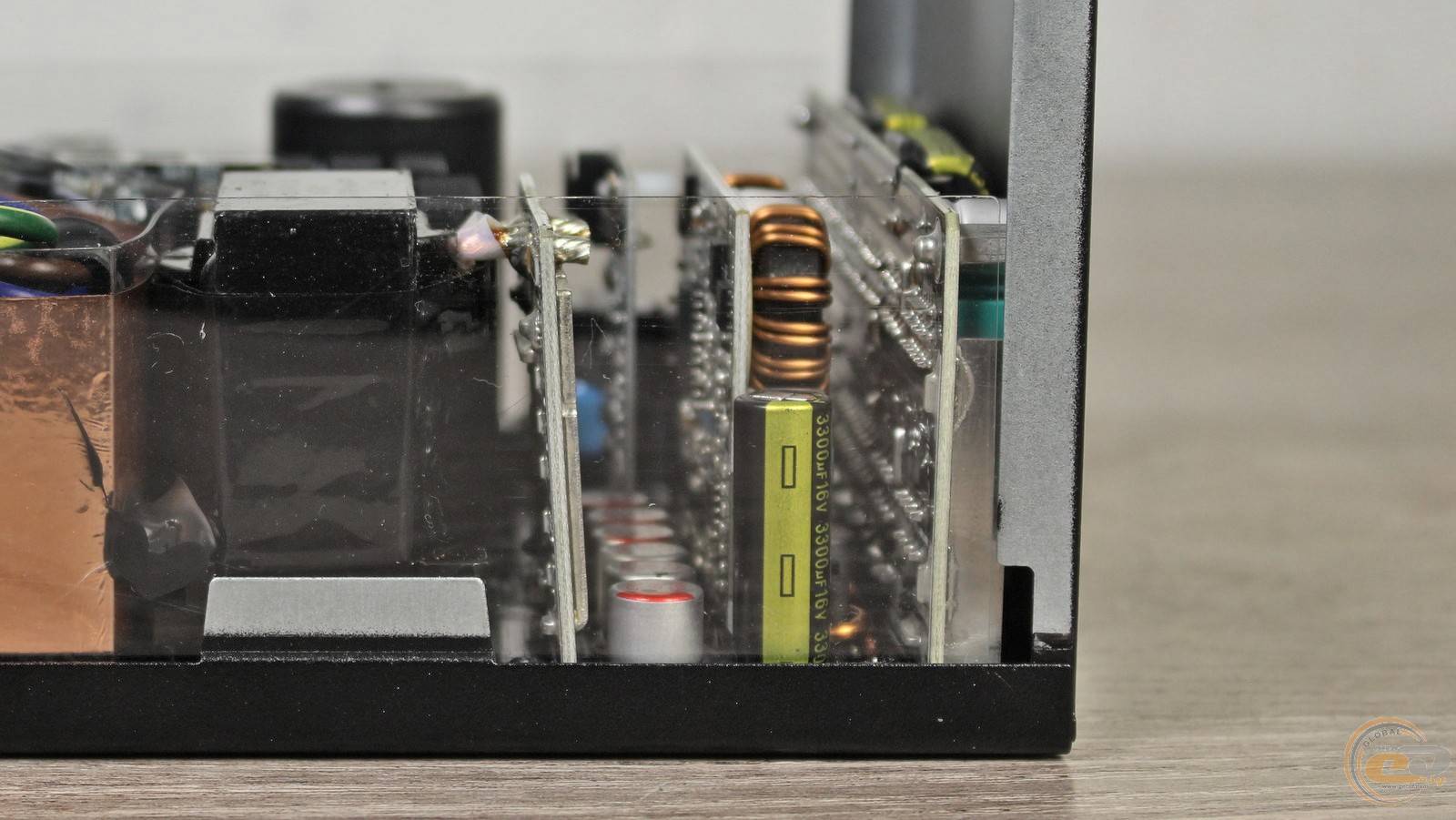

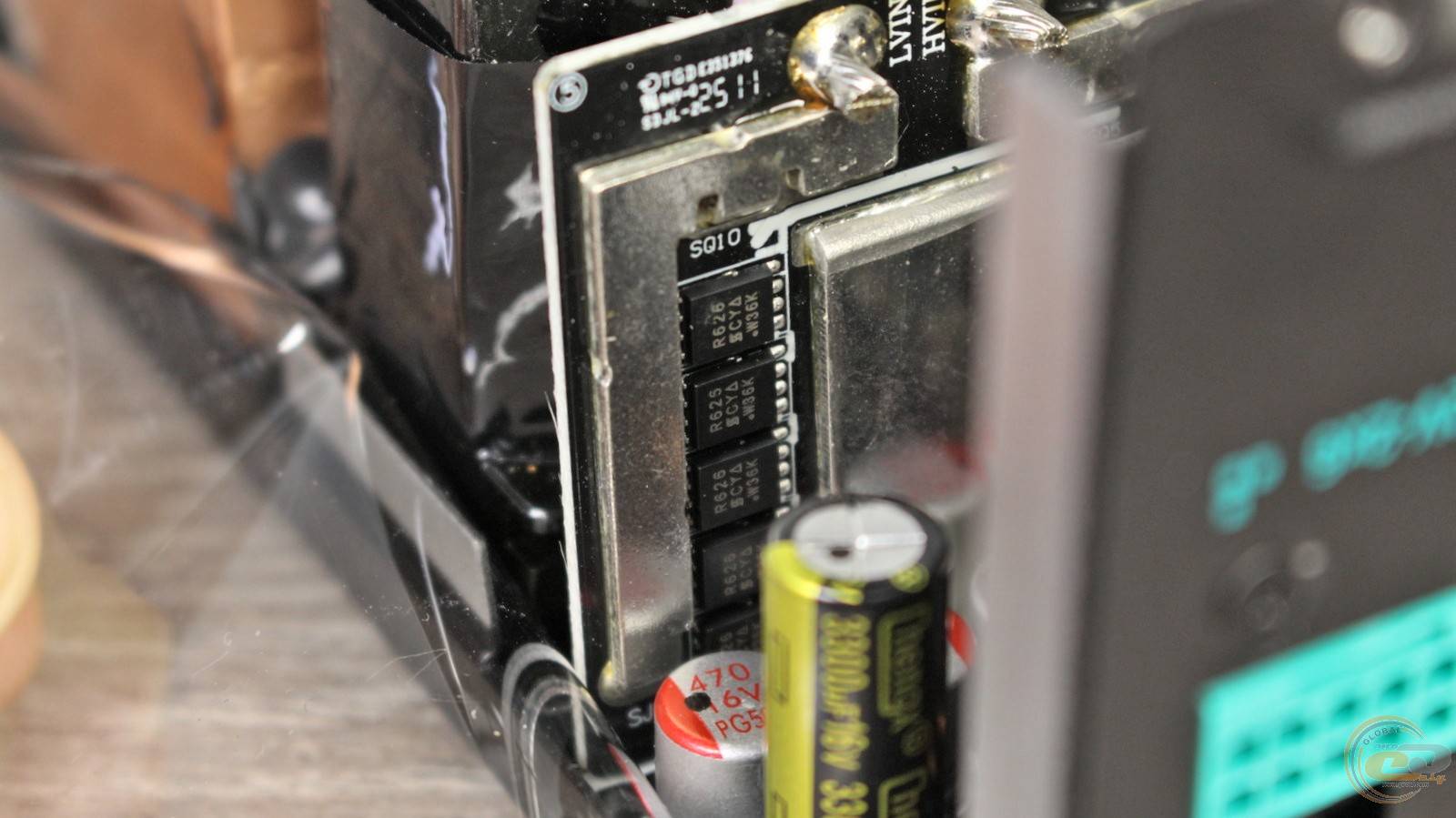

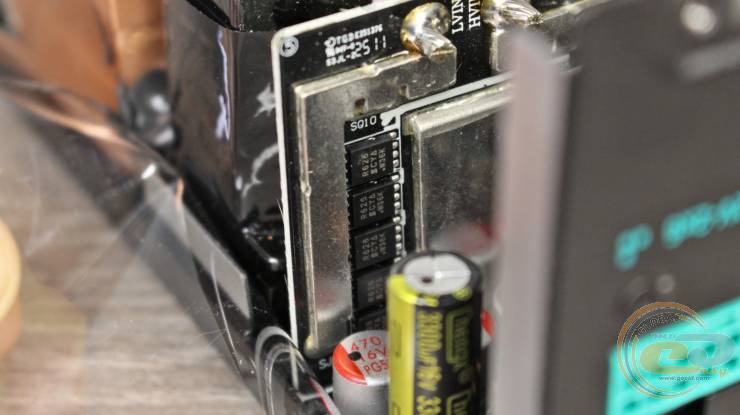

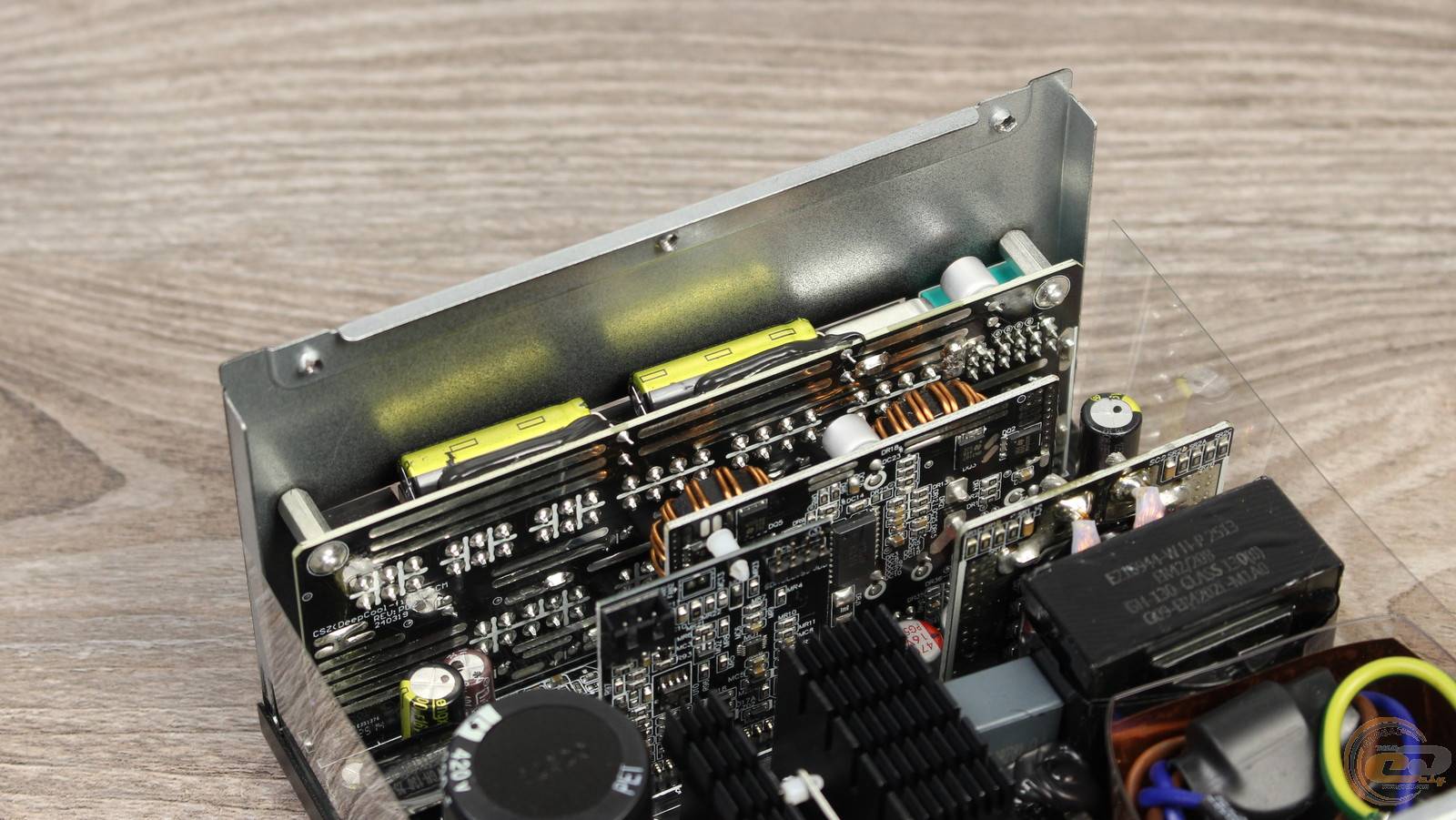

Синхронный выпрямитель включает в себя 10 транзисторов, распаянных на отдельной дочерней плате.

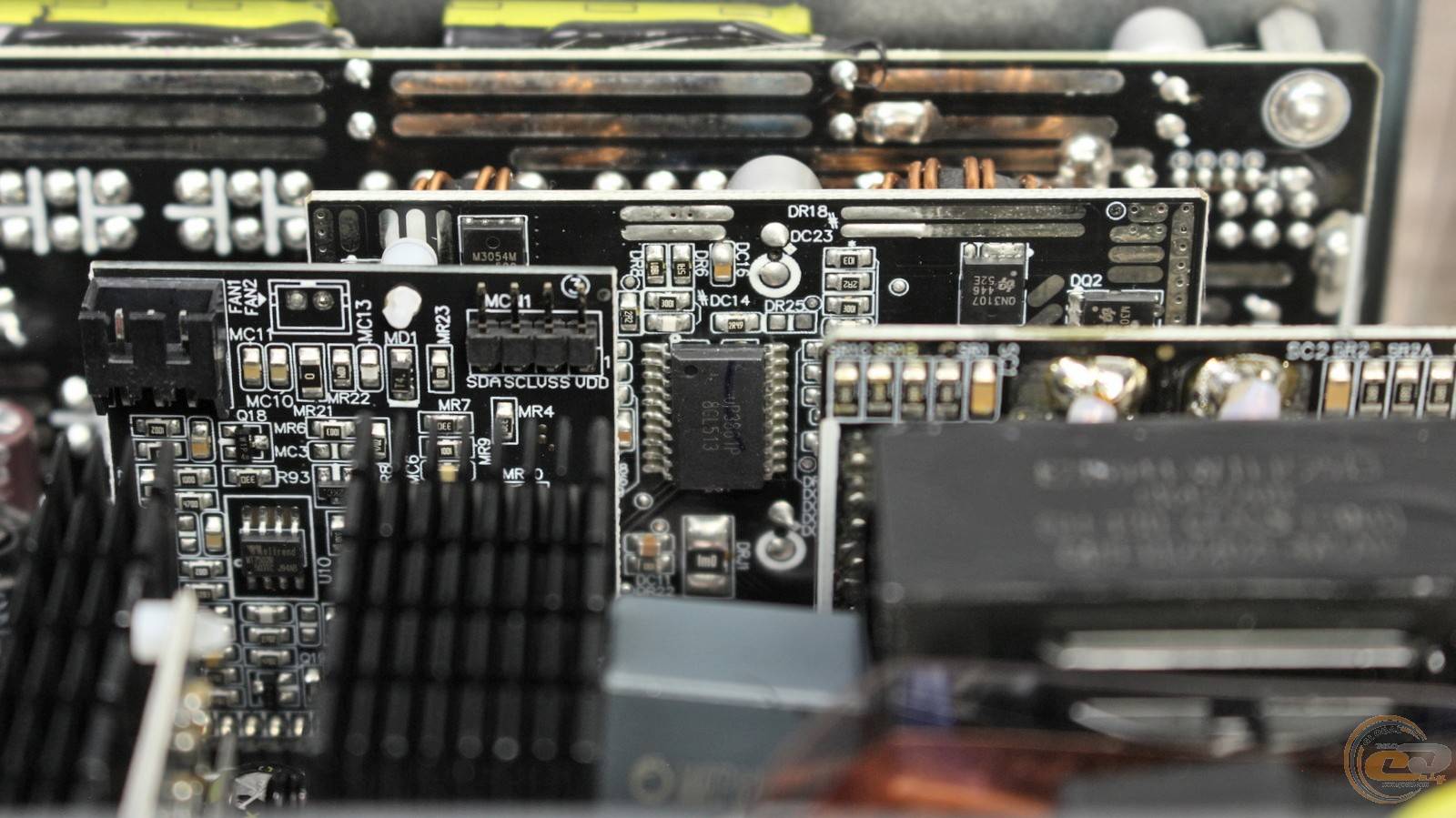

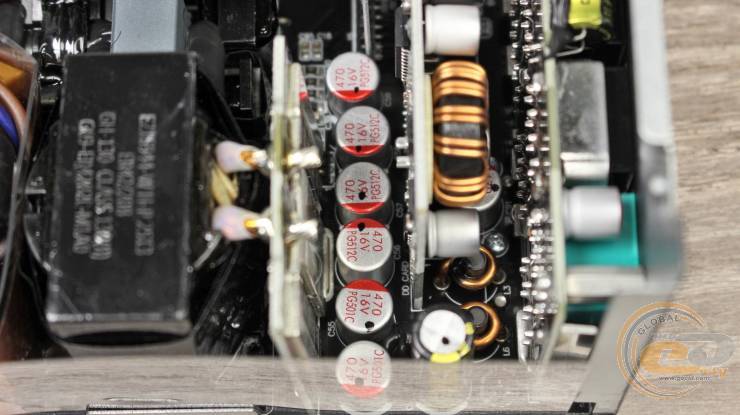

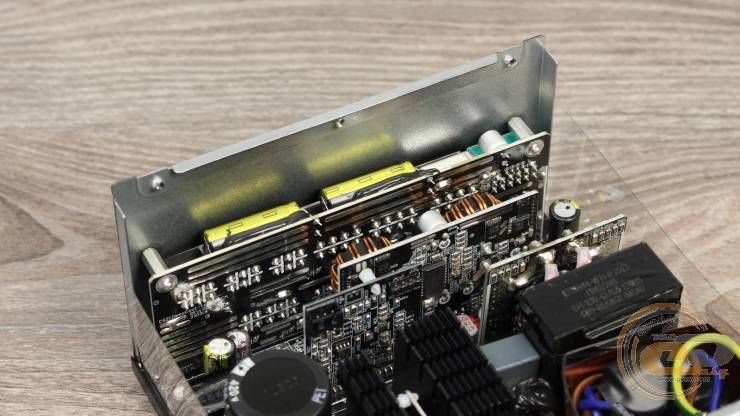

Еще одна вертикальная плата по соседству содержит составляющие DC-DC-преобразователей, с помощью которых формируются уже младшие каналы +3,3В и +5В.

Происходит это под управлением ШИМ-контроллера uPI-Semi uP3861P.

Самая большая вертикальная плата включает в себя ряд фильтрующих конденсаторов и выходные разъемы.

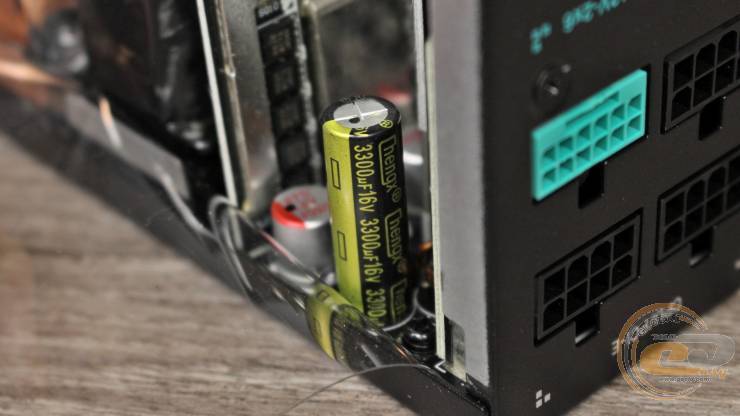

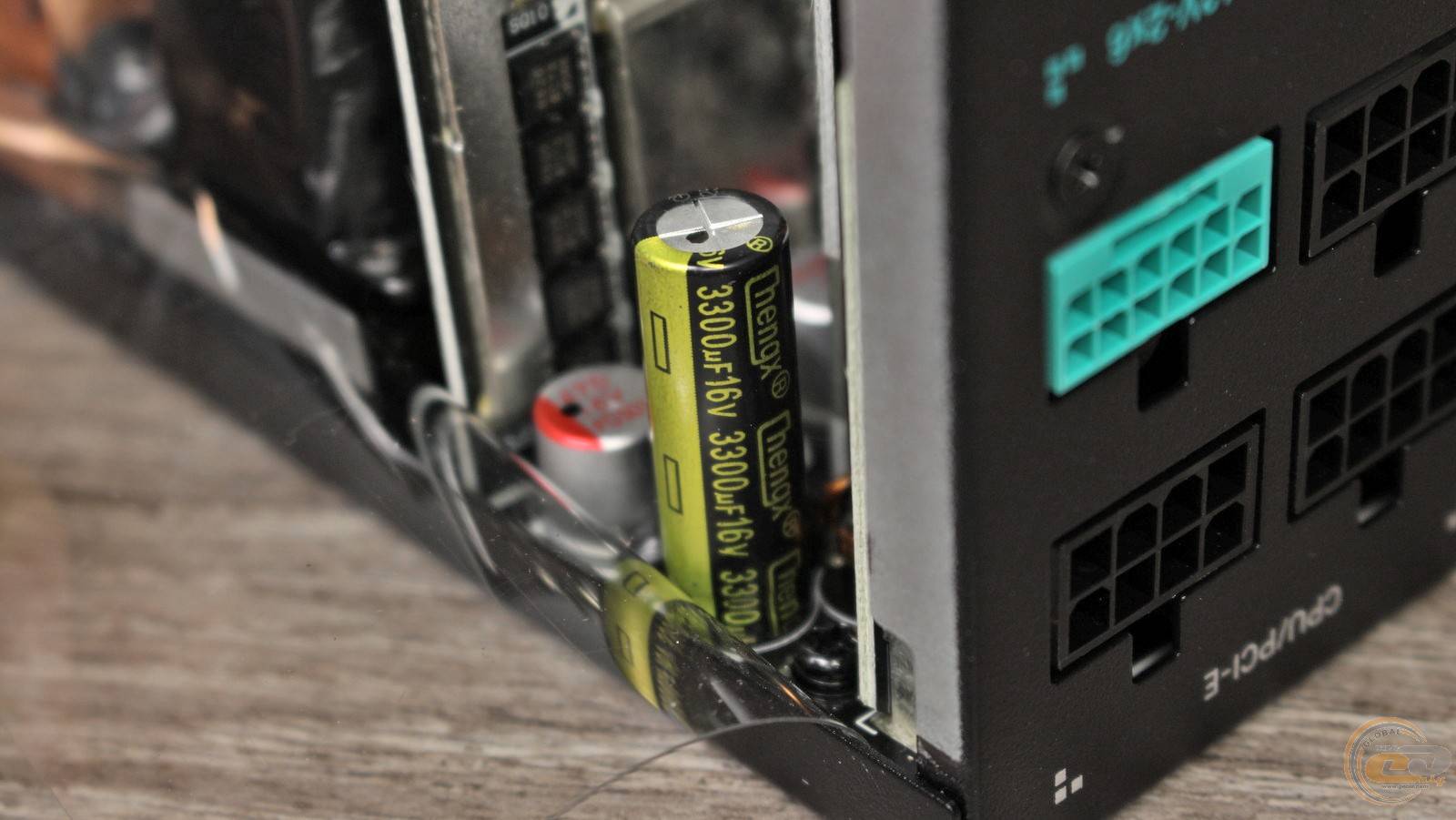

Внутри блока питания использовано, как большое количество надежных полимерных конденсаторов, так и ряд электролитов от китайской ChengX. Учитывая 10-летнюю гарантию, компания DeepCool, похоже, уверена в их ресурсе.

На системе защит в DeepCool PN1200M не экономили — ниже приведен полный их список:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков пусковых токов (SIP).

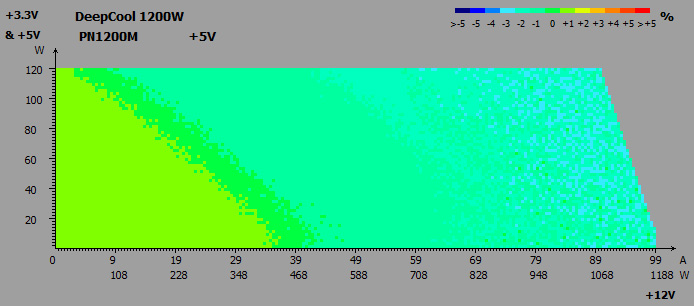

Кросс-нагрузочные характеристики

Переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

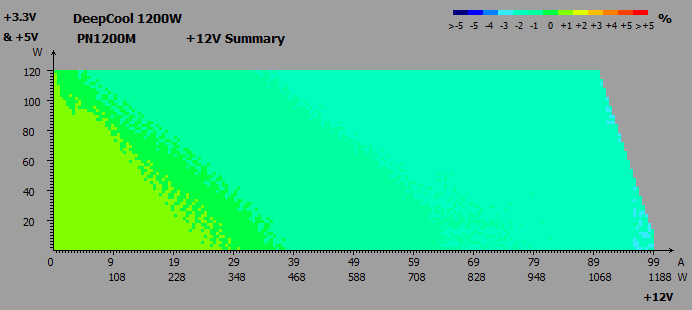

Во время кросс-нагрузочных тестов на основных линиях DeepCool PN1200M были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до –1%;
• линия +5В: от –3% до +1%;
• линия +12В: от –2% до +1%.

Устройство может похвастаться очень узким диапазоном отклонения напряжений, который не превышает ±3%.

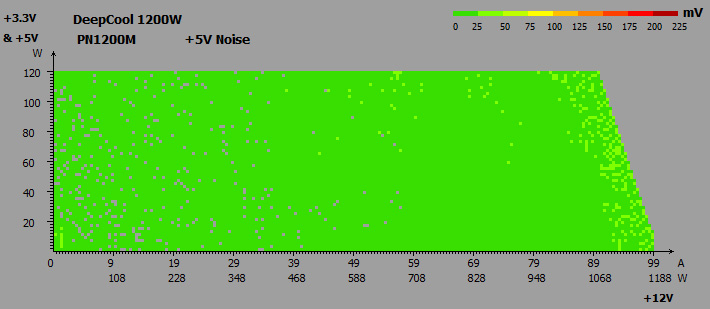

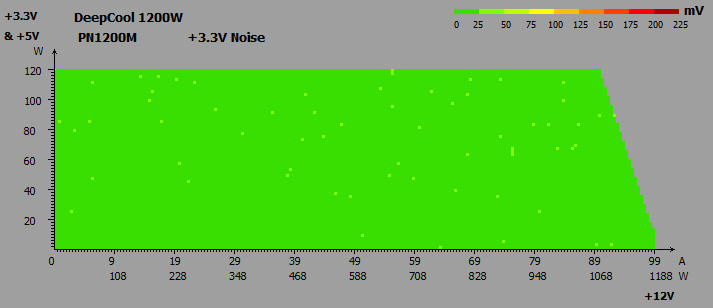

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

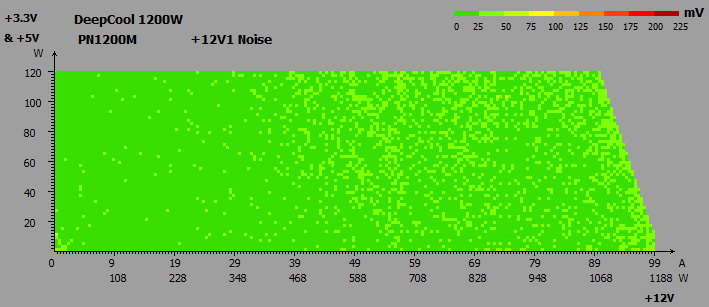

Пульсации на всех трех линиях также незначительные и находятся в пределах 50 мВ.

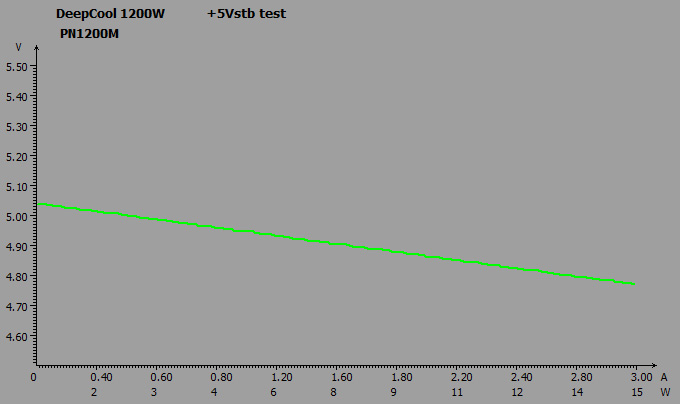

Дежурная линия питания + 5VSB

Все в норме и с напряжением дежурной линии питания. В зависимости от нагрузки она меняется в допустимых пределах, хотя и с заметным проседанием ниже номинала: от 5,04 до 4,77 В, или от +0,8% до -4,8%.

PF

Таблица, показывающая изменение PF в зависимости от нагрузки на источник питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC, набранный в полном составе, хорошо справляется со своими обязанностями. Так, коэффициент PF достигает 0,9 при нагрузке в 180 Вт, а максимальное его значение равно 0,98 при номинальных 1200 Вт.

КПД

Энергоэффективность блока питания соответствует сертификату 80 PLUS Gold, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 88%, 92% и 88% соответственно.

Кроме того, устройство имеет сертификацию Cybenetics Gold, свидетельствующую о высокой энергоэффективности дежурной линии +5VSB – более 75%, а также низкое энергопотребление в выключенном состоянии – менее 0,19 Вт.

Система охлаждения и температурный режим

Что касается вентилятора, то вплоть до нагрузки 800 Вт он работает очень тихо, вращаясь на скорости 360-550 об/мин. При повышении нагрузки до 1000 Вт и частоте вращения до 1000 об/мин вертушка все еще остается тихой. Далее скорость постепенно возрастет и достигает максимальных 1600 об/мин, при этом уровень шума остается вполне комфортным и ниже среднего. Это заметно меньше граничных 2300 об/мин, на которые способен пропеллер, что должно положительно сказаться на его ресурсе.

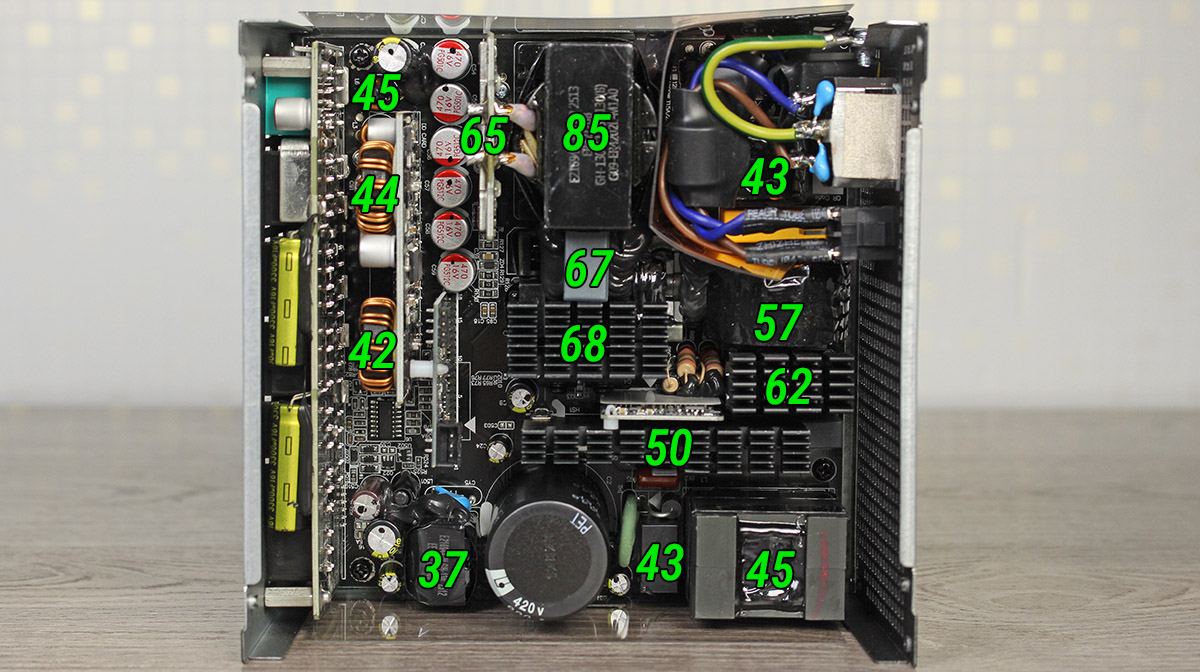

После 15-минутной киловаттной нагрузки главный трансформатор прогрелся до 85°C, что является вполне приемлемым показателем. Остальные компоненты были заметно холоднее. В свою очередь, температура в помещении составляла +25°C.

Практические испытания на реальной конфигурации

Интересно было увидеть, как DeepCool PN1200M ведет себя в реальной системе. Для данного теста был собран мощный ПК с 12-ядерным 24-поточным процессором AMD Ryzen 9 5900X и сразу парой видеокарт: 450-ваттный ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 350-ваттный Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Раздельная стабилизация напряжений обеспечила незначительное их отклонение в пределах 0,9-4,2%, без просадок ниже номинала. Разница между показателями в простое и под нагрузкой составляла всего 0,6-2,1%, что также очень небольшое значение.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца очень низким энергопотреблением в выключенном состоянии компьютера (2 Вт) и в спящем режиме (5 Вт).

Итоги

Блок питания DeepCool PN1200M – это современное решение, соответствующее стандарту ATX12V v3.1 и оснащенное 600-ваттным коннектором PCIe 5.1 (12V-2×6). Благодаря этому он хорошо подходит для питания систем с видеокартами последних поколений, включая топовые модели. Этому же способствует и большая мощность 1200 Вт.

Устройство отличается довольно тихой работой и невысоким нагревом, что стало возможным благодаря КПД до 92%, подтвержденного сертификатами 80 PLUS Gold и Cybenetics Gold. В основе блока питания лежит полумостовая резонансная схема в сочетании с DC-DC-преобразователями, благодаря чему выходные напряжения имеют минимальные отклонения от номинала.

И хотя во вторичной цепи частично использованы китайские конденсаторы ChengX, однако здесь также присутствуют многочисленные надежные полимерные элементы и японский высокотемпературный электролит TK. На месте также есть все необходимые узлы, полный набор защит, а вентилятор с гидродинамическим подшипником гарантирует долговечность. К тому же производитель предоставляет длительную 10-летнюю гарантию на устройство.

В то же время, благодаря цене около ₴6000 DeepCool PN1200M является одним из самых доступных блоков питания такой мощности на рынке. В сочетании со всем вышеперечисленным это делает его очень привлекательным выбором для приобретения.

Достоинства:

• достаточно компактные размеры;
• очень большая мощность – 1200 Вт;
• высокий уровень КПД (сертификаты 80 PLUS Gold и Cybenetics Gold);
• полумостовая резонансная топология и DC-DC-преобразователи;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки напряжений при подключении мощной конфигурации;
• наличие всех видов защит;
• входной японский конденсатор и ряд полимеров во вторичной цепи;
• 135-мм вентилятор на основе гидродинамического подшипника;
• 600-ваттный PCIe 5.1 (12V-2x6) для подключения видеокарт;
• модульное подключение кабелей
• комфортный уровень шума на всем диапазоне нагрузок;
• 10 лет гарантии.

Особенности:

• использование ряда китайских электролитических конденсаторов;
• наличие только одного разъема 12V-2x6 и трех 6+2-контактных PCIe, что создает ограничения для одновременного подключения нескольких видеокарт.
