Обзор GIGABYTE AORUS ELITE 850 PLATINUM MODULAR: «платиновый» блок питания с 10-летней гарантией

В данном материале мы познакомимся с устройством, сочетающим в себе сразу три значительных преимущества:

• большую мощность 850 Вт, достаточную для питания практически любой системы;
• высокое качество элементной базы и, как следствие, 10 лет гарантии;
• престижный сертификат 80 PLUS Platinum.

А благодаря сравнительно скромному ценнику, который в интернет-магазине TELEMART.UA составляет ₴6999, блок питания GIGABYTE AORUS ELITE 850 PLATINUM MODULAR (GP-AE850PM PG5) является одним из самых доступных решений этого класса на рынке. Есть ли какие-то «подводные камни» у такой покупки и как данное устройство ведет себя на практике? Как обычно, об этом и другом расскажем далее.

Спецификация

Модель	GIGABYTE AORUS ELITE 850 PLATINUM MODULAR (GP-AE850PM PG5)
Тип	ATX12V 3.1
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	849,6
Мощность линий +3,3В и +5В, Вт.	125
Количество линий +12В	1
Максимальный ток канала +3,3В, А	25
Максимальный ток канала +5В, А	25
Максимальный ток канала +12В, А	70,8
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	6 − 12
КПД, %	≤94
Сертификация 80 PLUS	Platinum
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	6 (6+2-контактные)
Разъем PCIe 5.0	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Гарантия, лет	10
Сайт производителя	GIGABYTE
Страница устройства	AORUS GP-AE850PM PG5
Страница для покупки	GIGABYTE AORUS GP-AE850PM PG5

Упаковка и комплект поставки

Уже только цветовое оформление коробки указывает на то, что внутри находится представитель линейки устройств GIGABYTE AORUS. Здесь же можно узнать о его энергоэффективности, уровне шума, а также других характеристиках и особенностях.

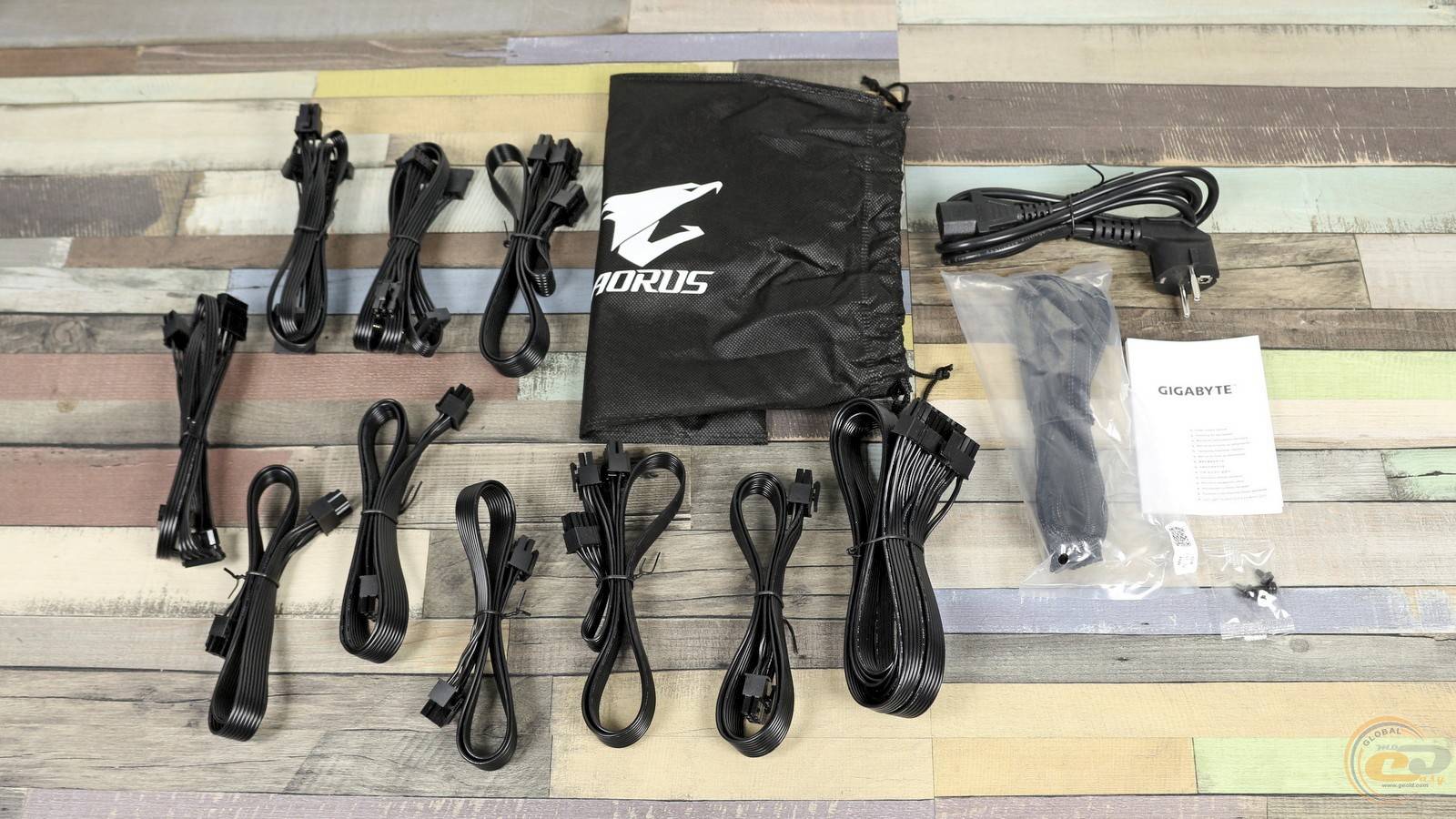

В богатую комплектацию 850-ватника вошел кабель питания, модульные кабели с мешочком для их хранения, крепежные винты и инструкция пользователя.

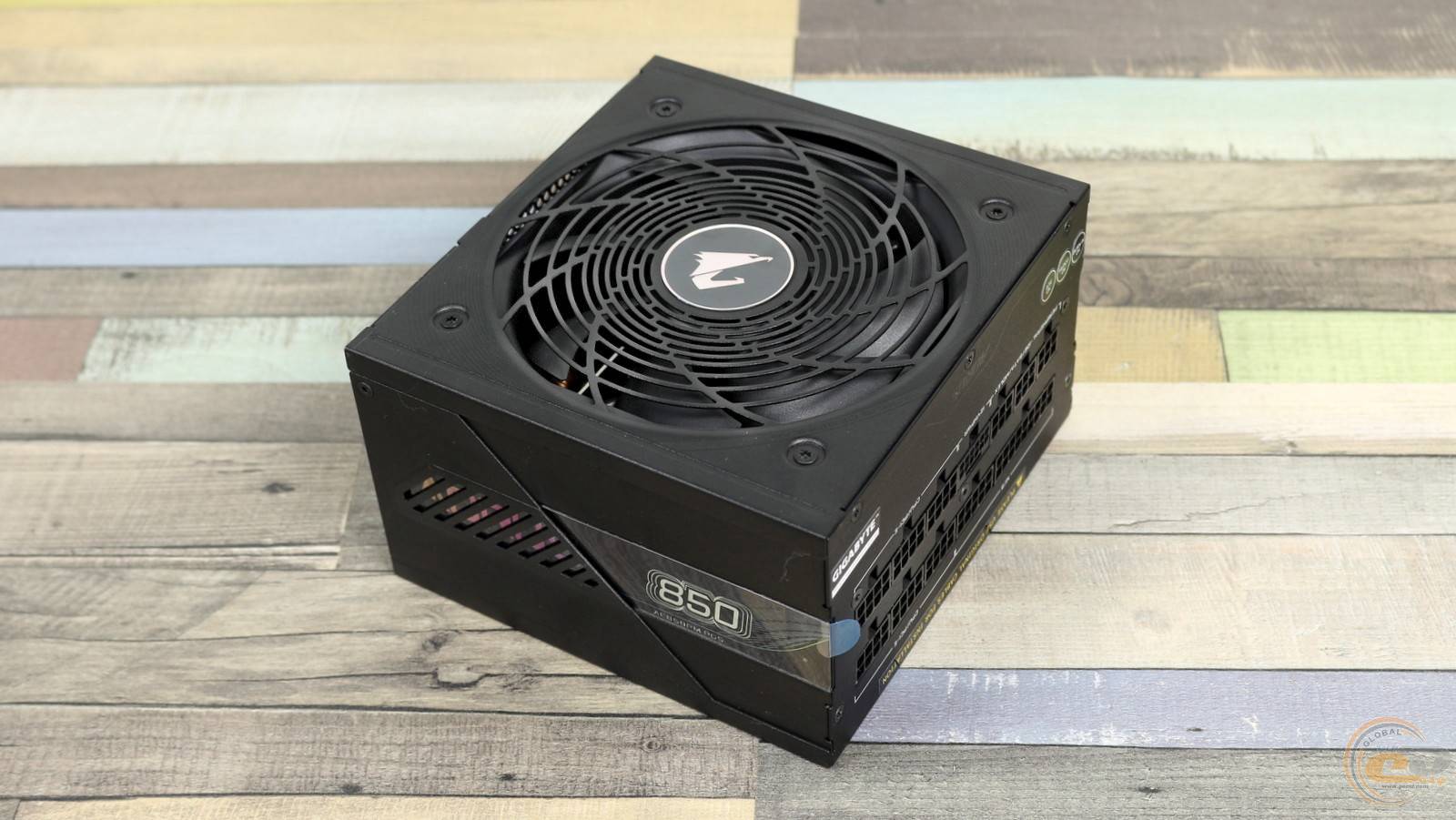

Внешний вид

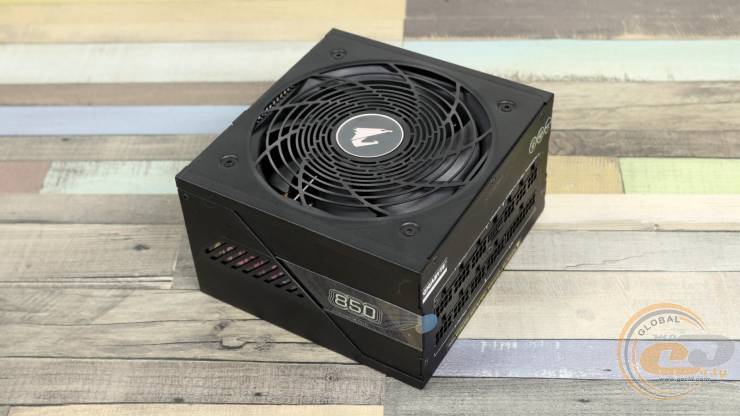

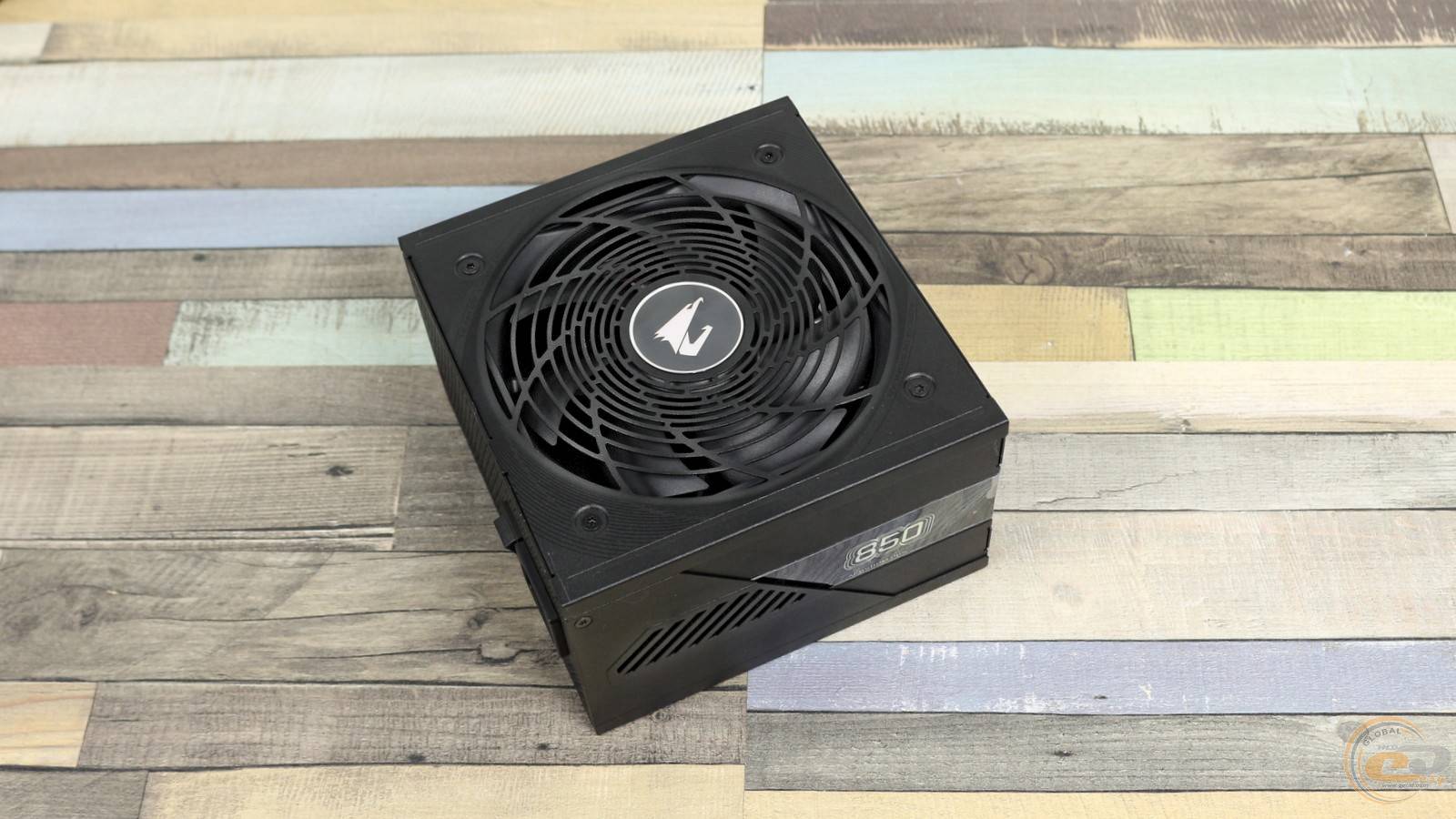

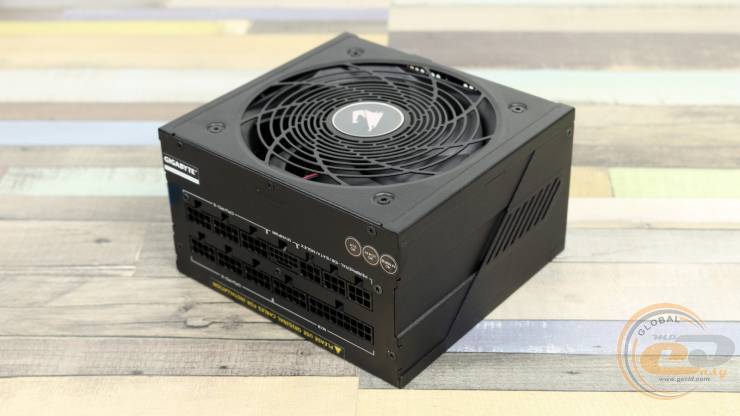

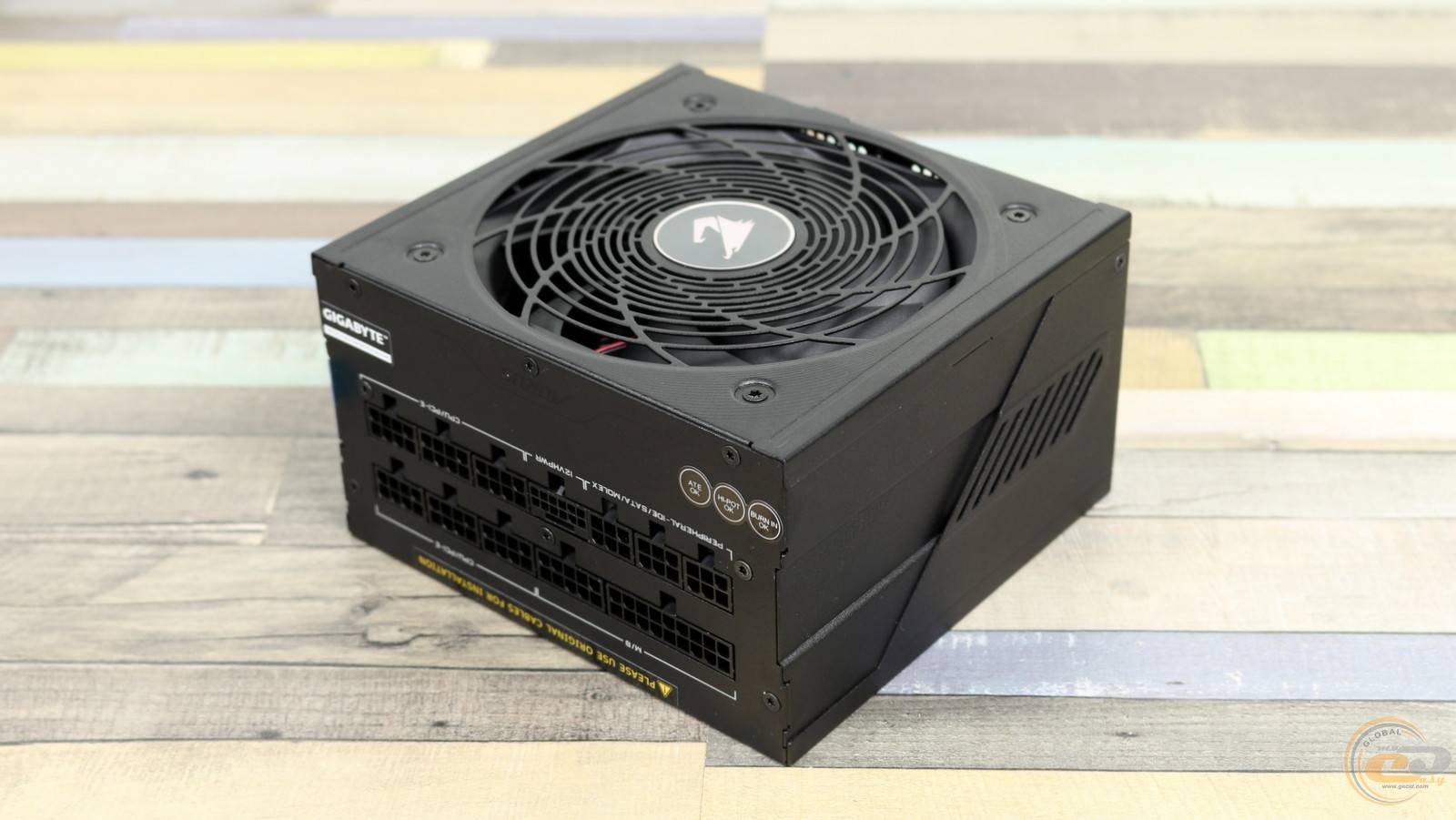

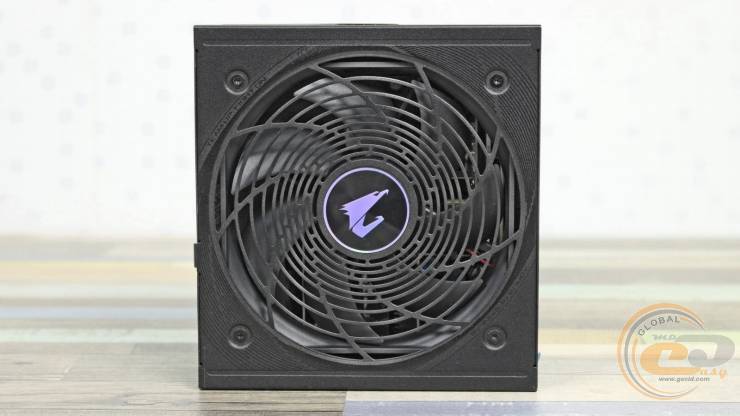

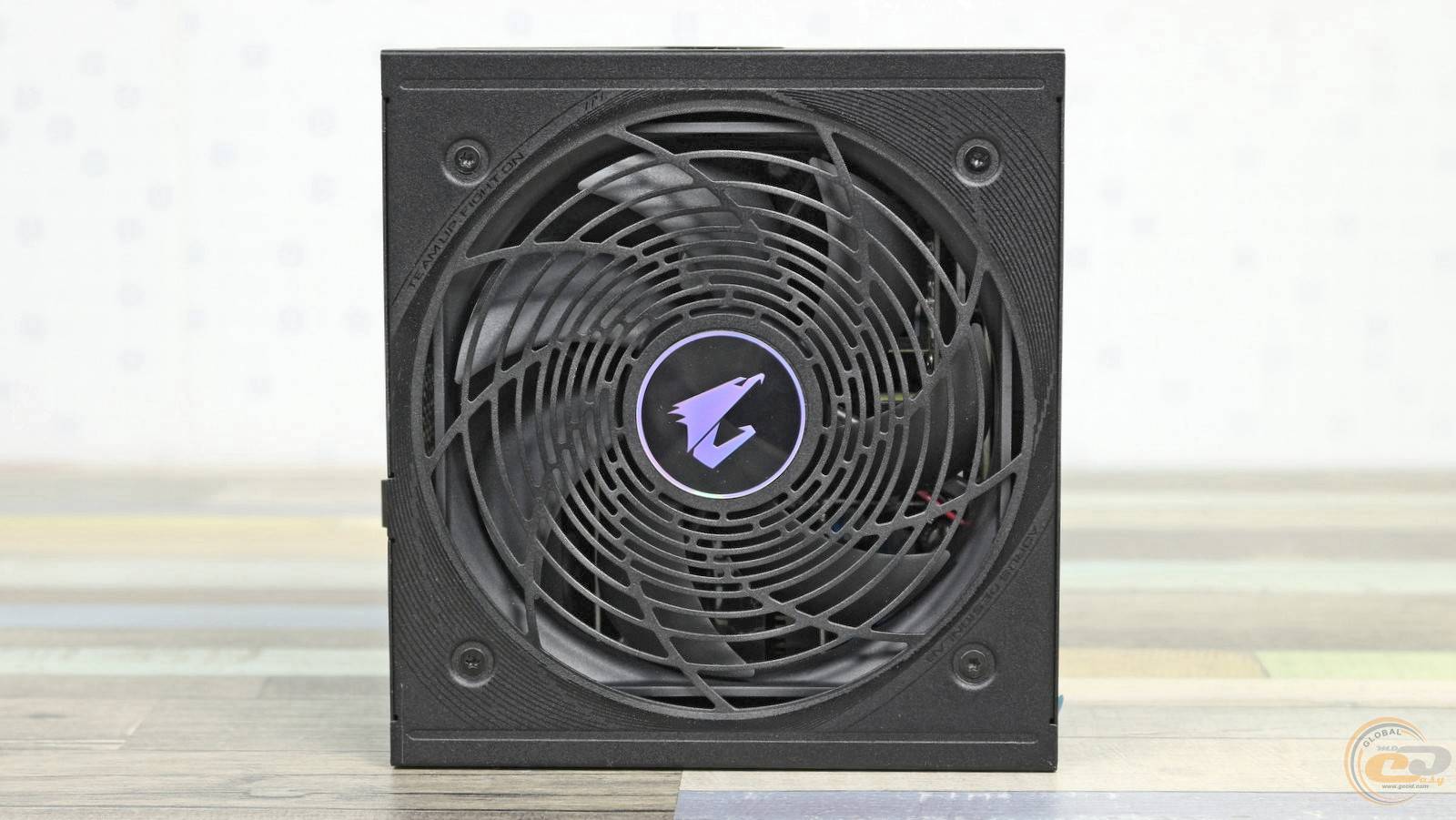

Логотип над 120 мм вентилятором позволяет безошибочно определить производителя устройства. В то же время штамповка вокруг имеет красивую форму, гармонично сочетающуюся с лопастями пропеллера. Есть здесь и несколько мелких дизайнерских элементов, которые на практике будут почти незаметными.

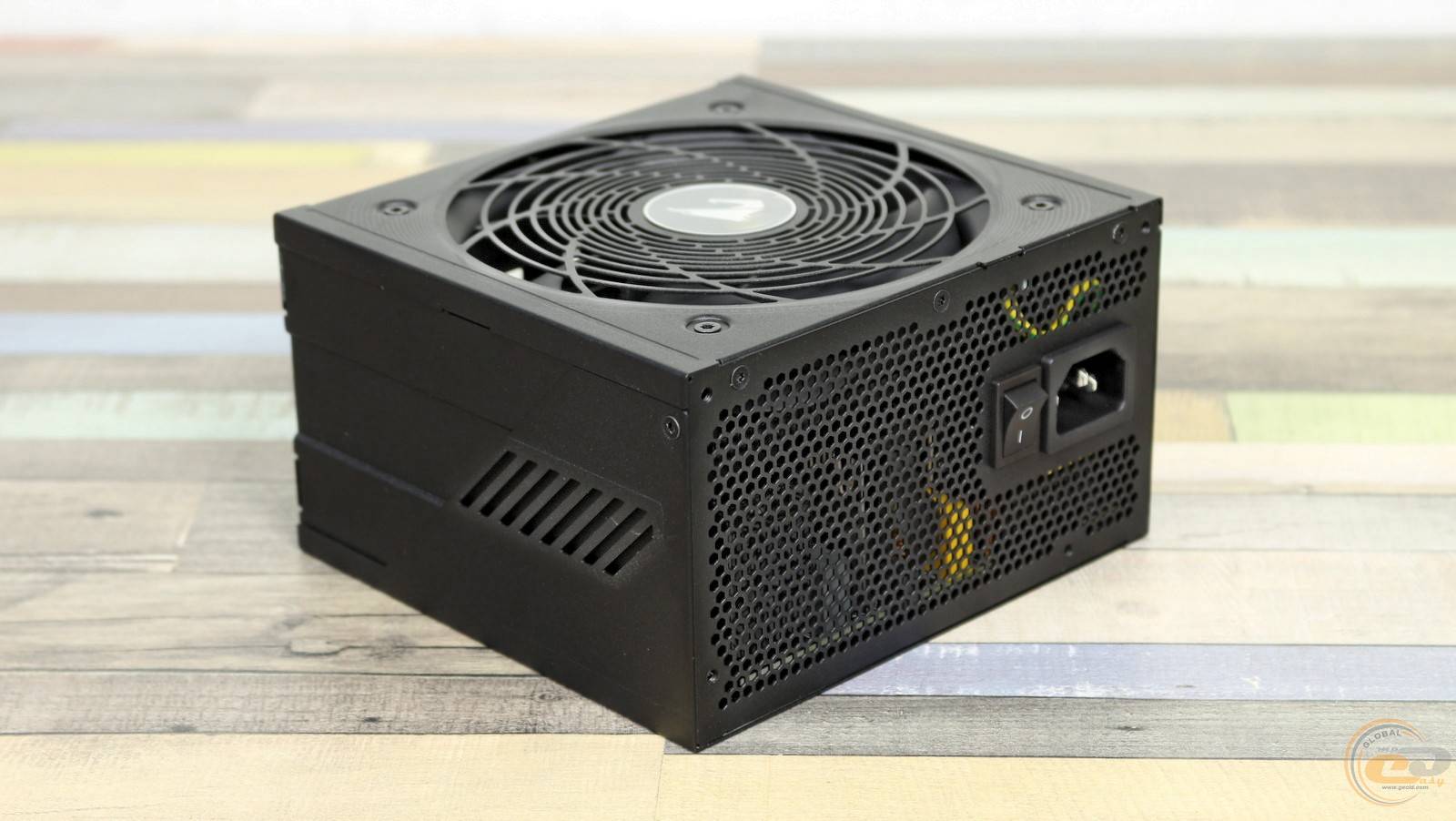

Что касается размеров AORUS GP-AE850PM PG5, то они составляют типичные для ATX-источников 140 х 150 х 86 мм. Тыльная панель также ничем особенным не отличается – на месте выключатель и разъем питания.

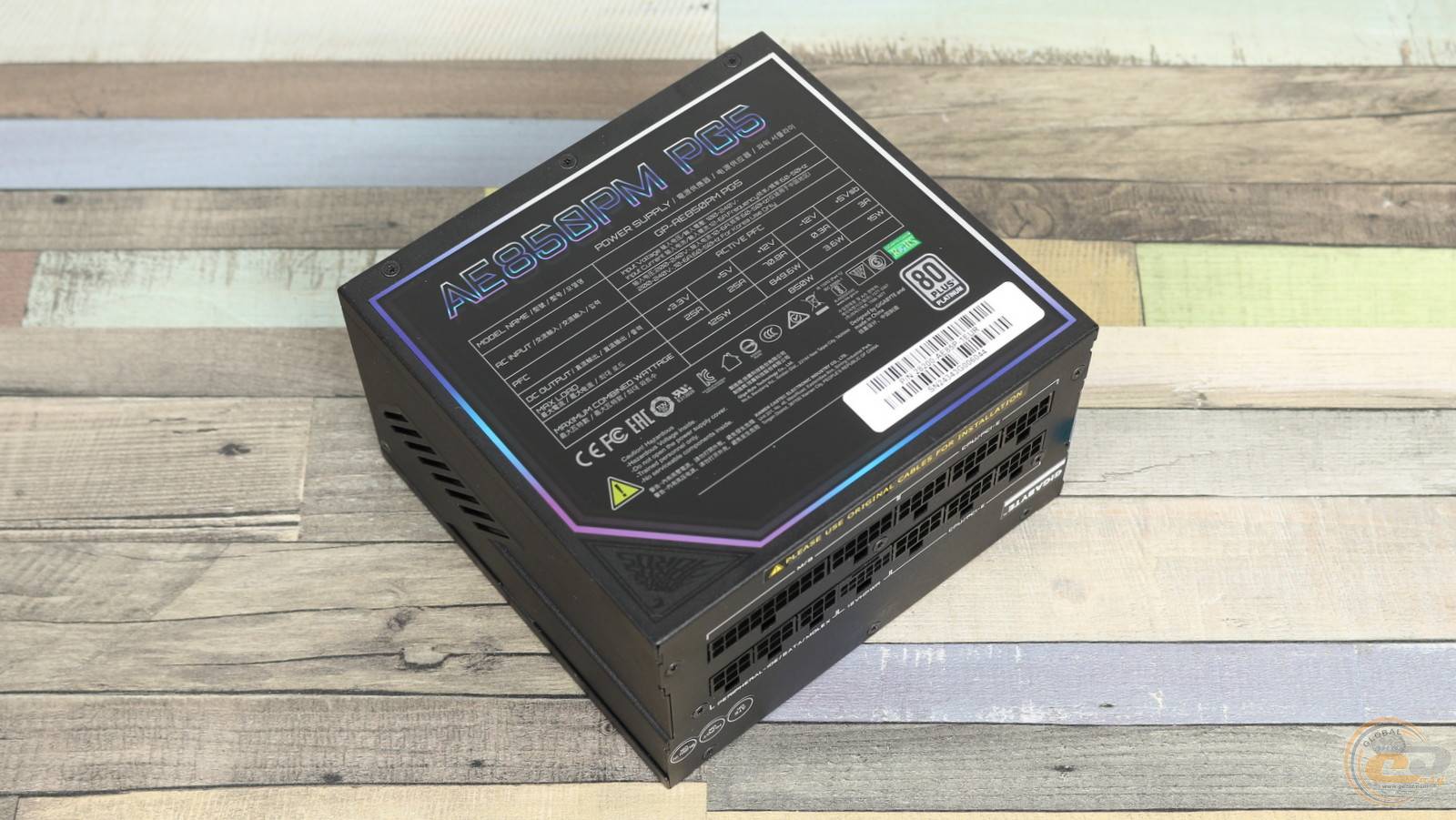

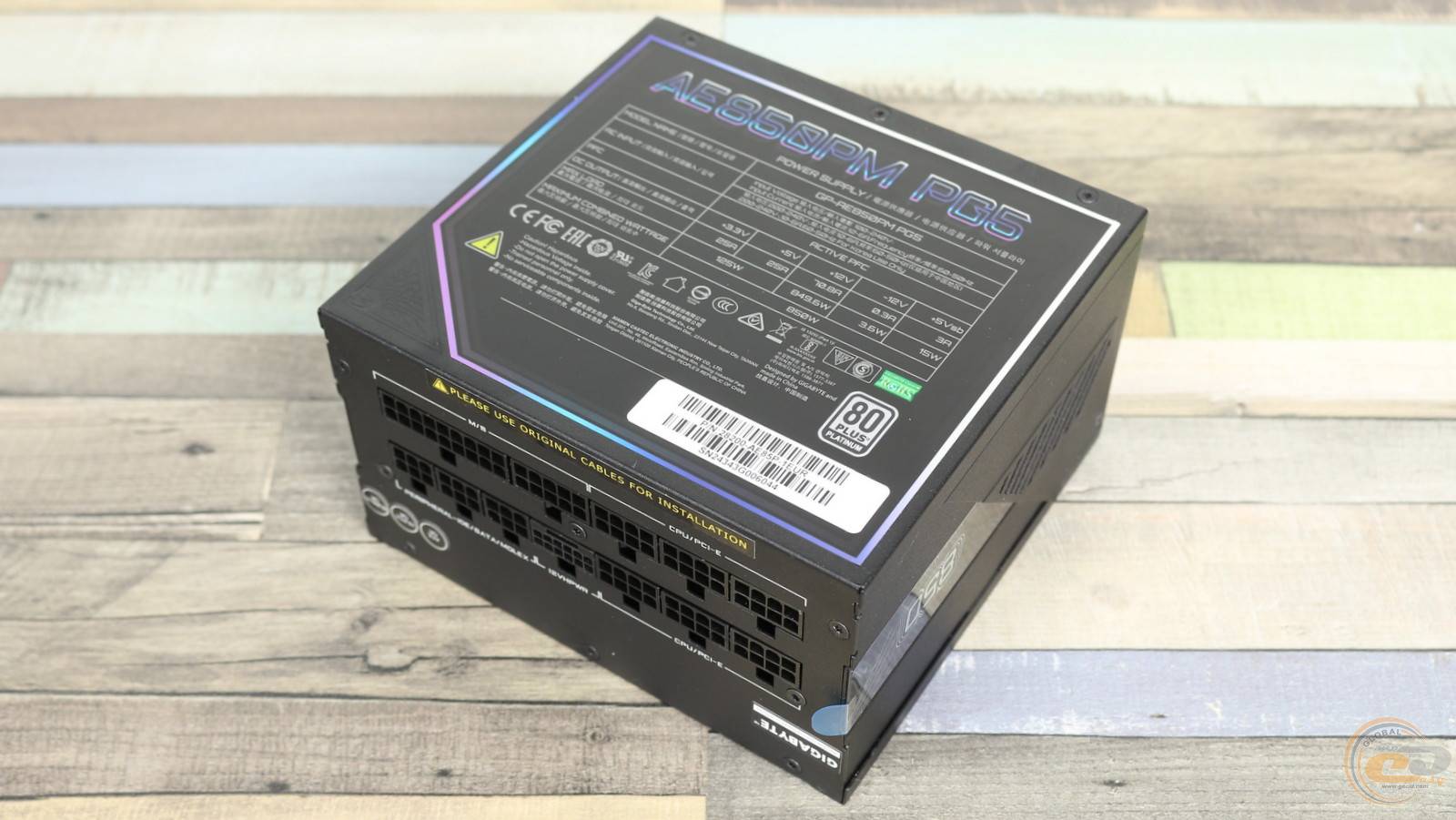

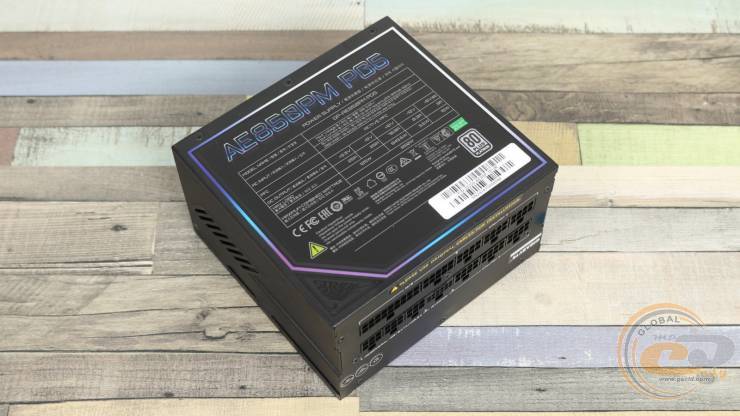

А вот к дизайну боковых сторон подошли достаточно креативно. На обоих есть место для магнитной этикетки с указанием модели устройства. Ее можно переставить на ту грань, которая будет в поле зрения владельца ПК, и правильно сориентировать ее независимо от способа расположения блока питания.

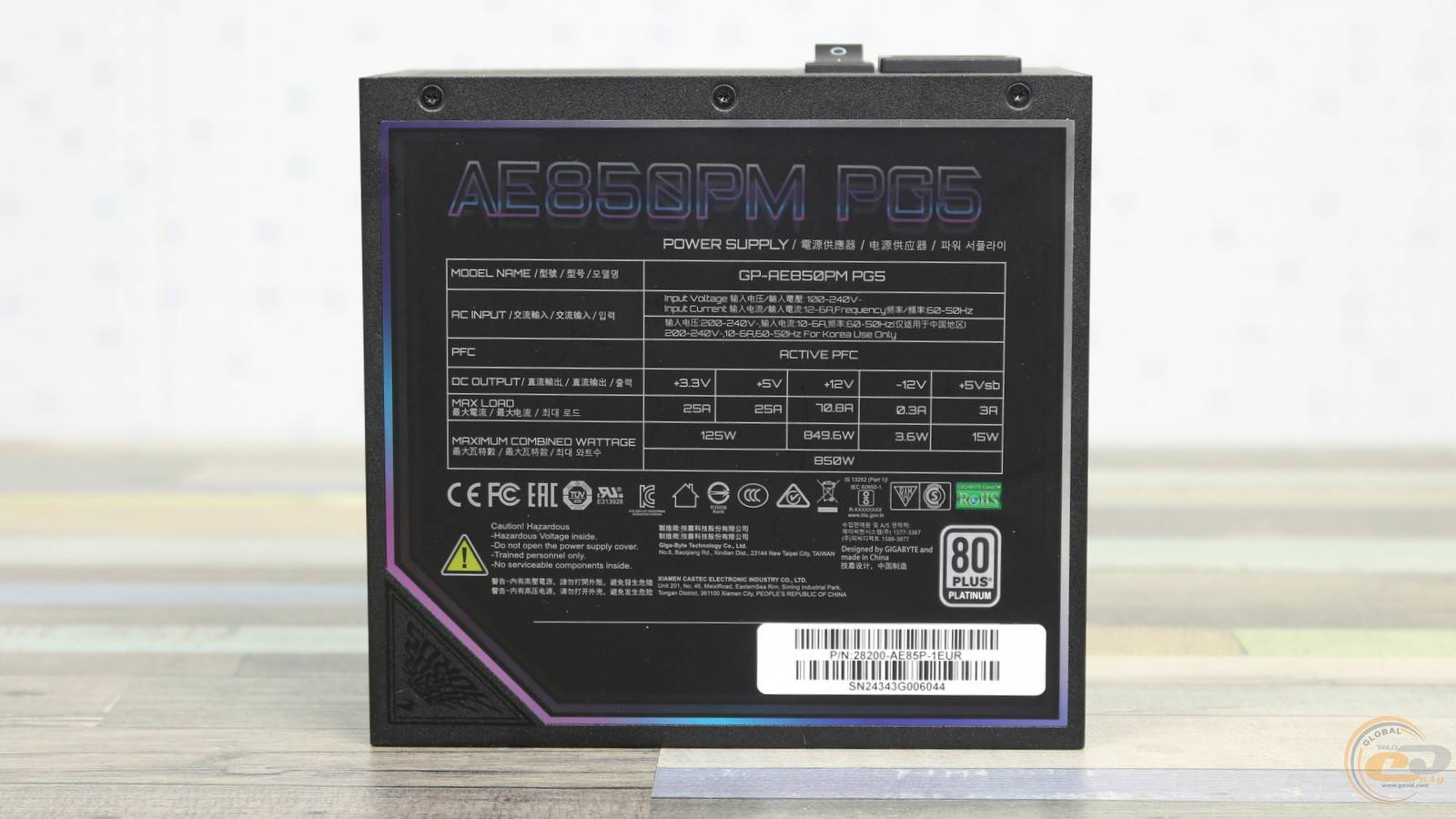

Еще одна наклейка в схожих тонах сообщает электротехнические характеристики устройства.

Линия +12В способна выдать мощность 849,6 Вт, что почти соответствует номинальному значению. Младшие же каналы +3,3В и +5В получили максимум 125 Вт или по 25 А каждый типичные показатели для современных устройств такой мощности.

Имеется здесь и логотип сертификата 80 PLUS Platinum. Кроме высокого КПД, он также гарантирует поддержку широкого диапазона входных напряжений от 100 до 240 В.

Неудивительно, что устройство такого уровня получило полностью модульные выходные кабели. Абсолютное большинство из них представлены плоскими кабелями-шлейфами типичного калибра 18 AWG, в то время как в составе коннектора PCIe 5.0 использованы более грубые провода 16 AWG.

Полная конфигурация кабелей питания AORUS GP-AE850PM PG5 выглядит следующим образом:

Набор проводов богатый. Основные коннекторы питания представлены 20+4-контактным ATX и парой разборных 4+4-контактных ATX12V.

Для подключения современных видеокарт от NVIDIA предусмотрен один PCIe 5.0 мощностью 600 Вт. Отметим, что ревизия данного устройства v1.1 отличается только наличием более современного и безопасного разъема PCIe 5.1. Используемая его версия указана на лицевой стороне коробки блока питания, а отличий в названии модели нет.

Кроме того, есть здесь и целых шесть старых-добрых 6+2-контактных PCIe на четырех проводах. А для питания периферии имеется восемь SATA и четыре PATA на трех отдельных кабелях.

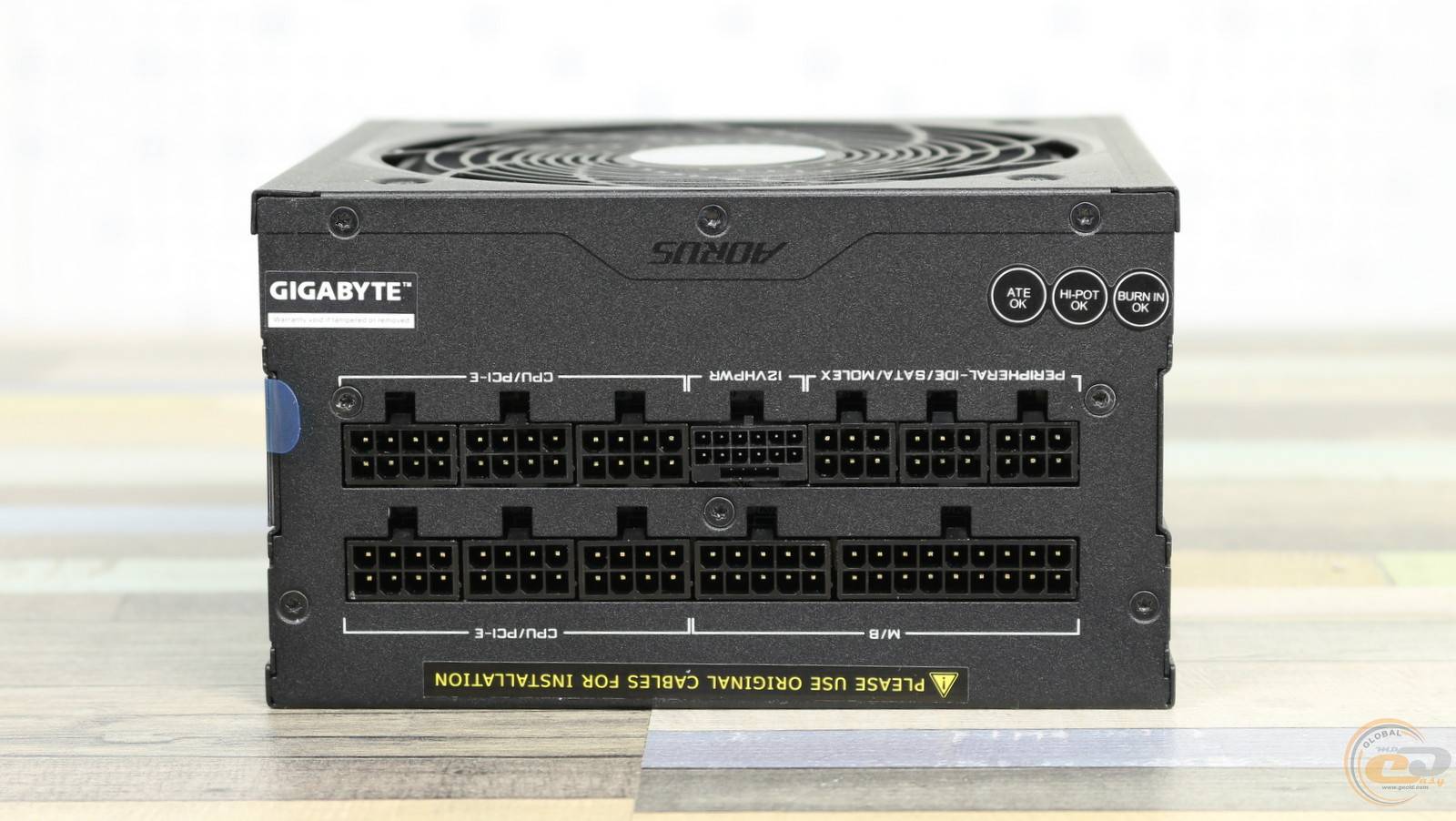

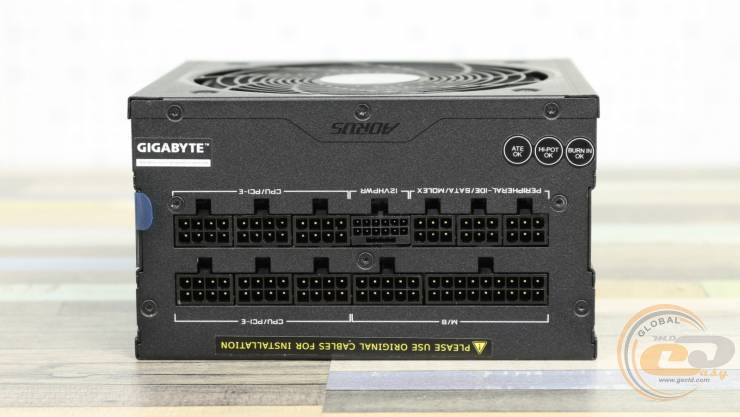

С подключением кабелей не будет никаких проблем: все разъемы подписаны и имеют разное количество и форму коннекторов. Рядом видна гарантийная пломба, которая будет действовать целых 10 лет со дня покупки устройства.

Внутреннее строение

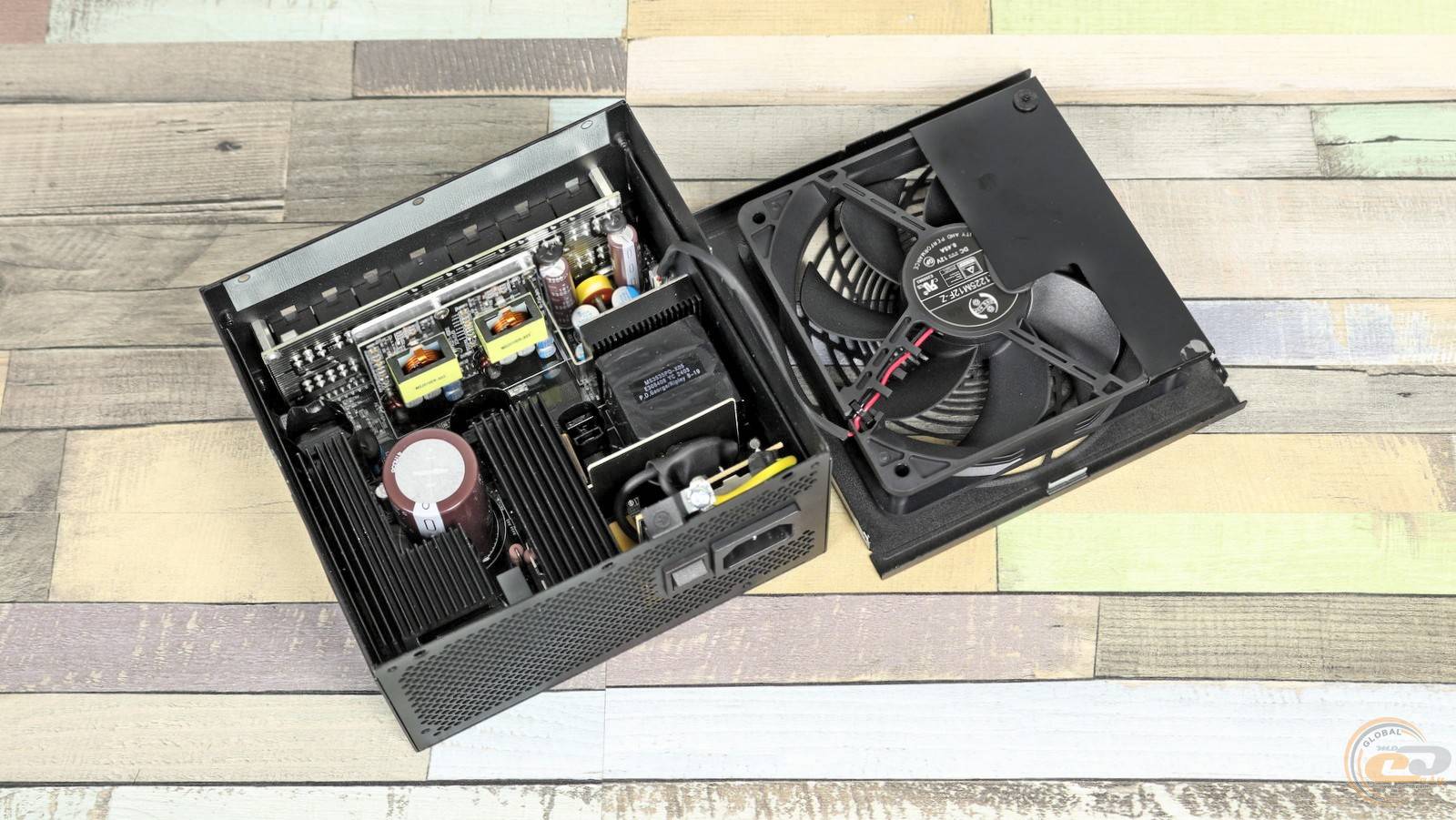

Несмотря на ее наличие, мы заглянули внутрь AORUS ELITE 850 PLATINUM MODULAR.

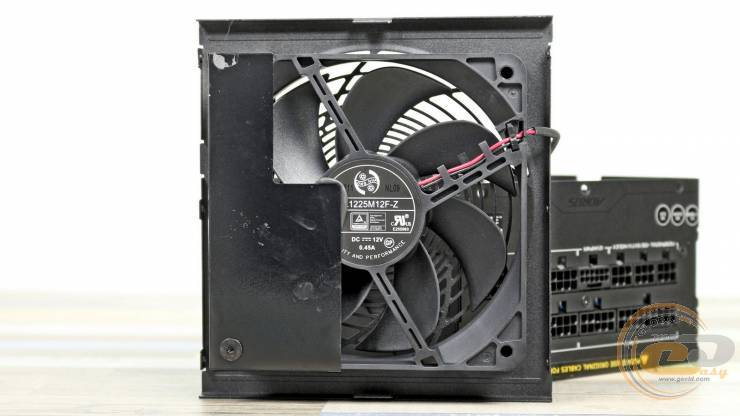

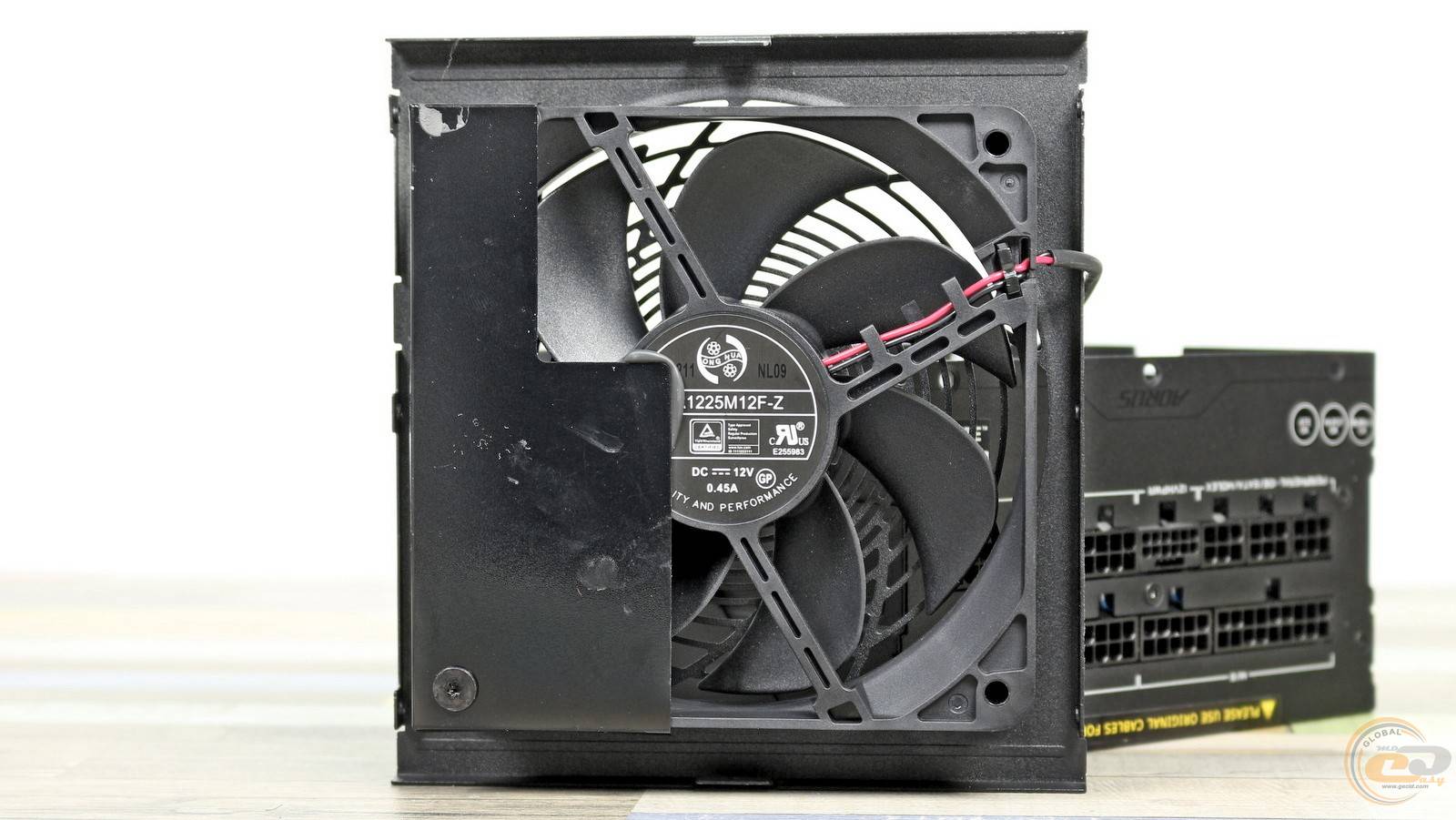

Активное охлаждение здесь положено на вентилятор Hong Hua HA1225M12F-Z на основе надежного и тихого гидродинамического подшипника – его мы уже неоднократно встречали внутри других высококлассных устройств. Через 2-контактный коннектор вертушка потребляет до 5,4 Вт (12 В при 0,45 А). А установленная на ней пластина призвана направлять воздушный поток на наиболее горячие компоненты.

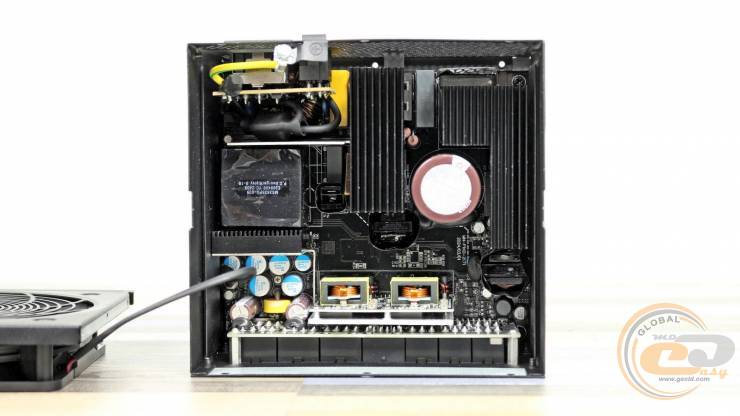

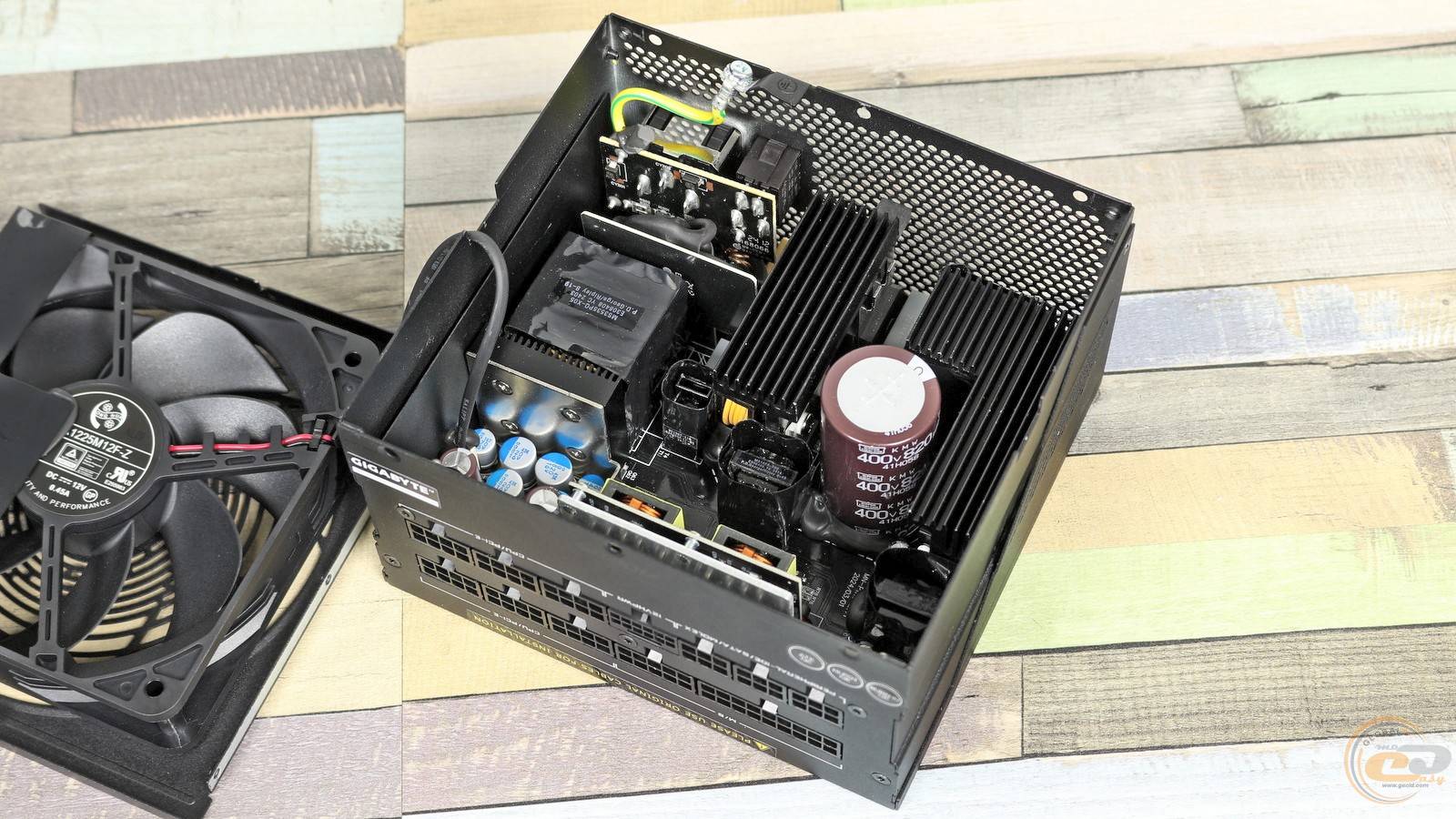

Вполне ожидаемо, что внутри компактного устройства мощностью целых 850 Вт есть немного свободного пространства, поэтому нам удалось рассмотреть лишь некоторые его составляющие. Сразу бросается в глаза, что на радиаторах не экономили — габаритные охладители отводят тепло от ряда силовых элементов первичной и вторичной цепи.

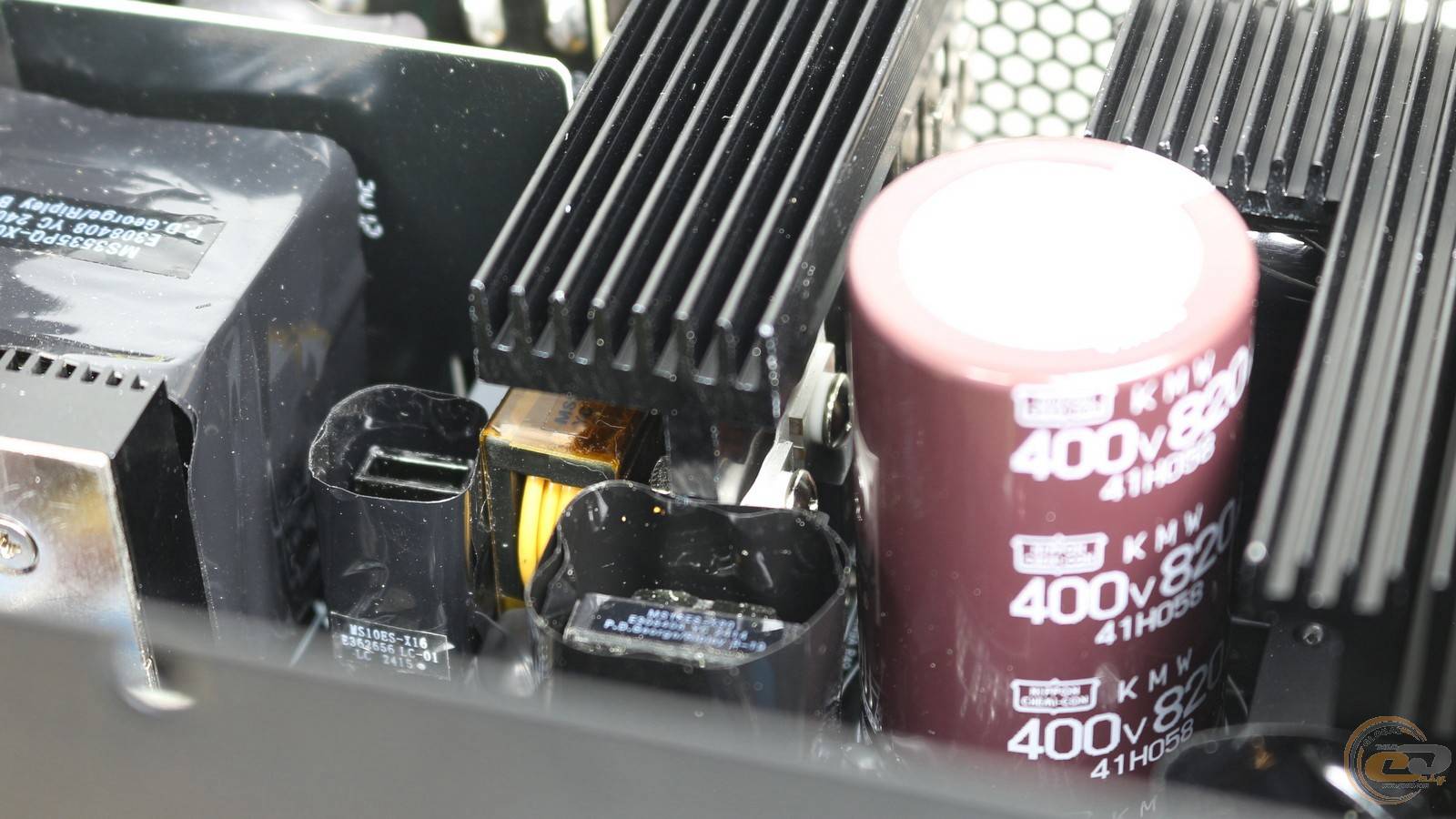

Переходим к деталям. Элементы входного фильтра, в том числе и варистор для громозащиты, находятся на своем месте. Охладитель рядом отводит тепло от ключей первичного преобразователя и диодных сборок, тогда как следующий – от составляющих узла активной коррекции мощности. А еще под ним прячется соответствующий габаритный дроссель.

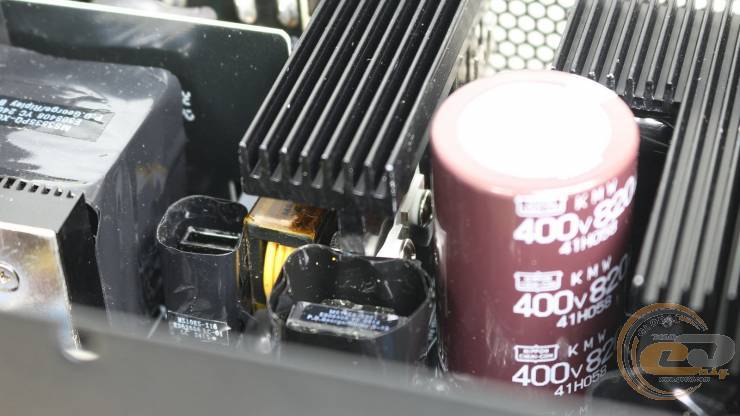

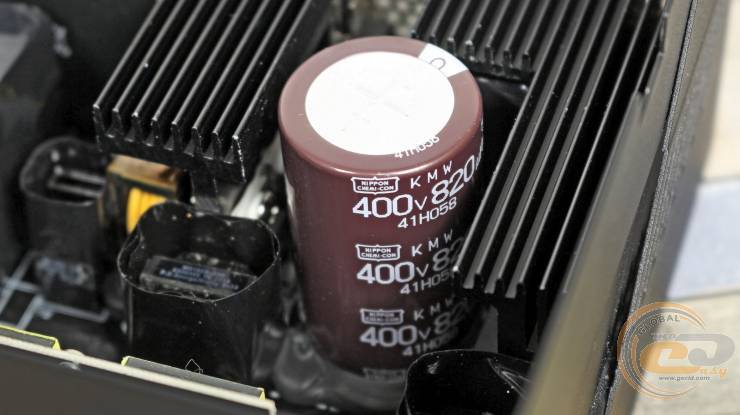

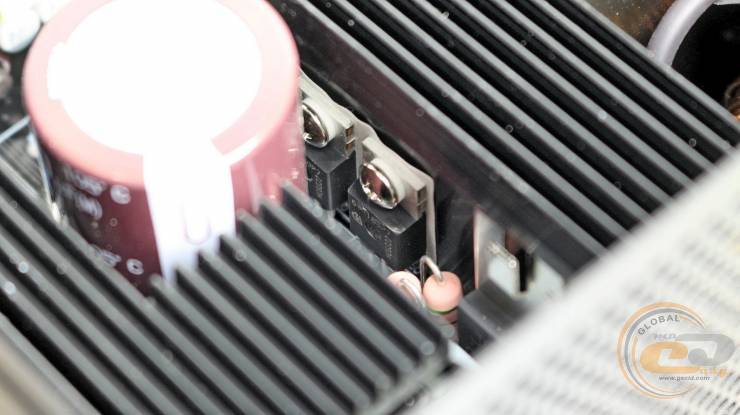

Входной конденсатор представлен высокотемпературным электролитом от японской компании Nippon Chemi-Con. Он имеет емкость 820 мкФ, что является достойным показателем для 850-ватника и позволяет увеличить время удержания.

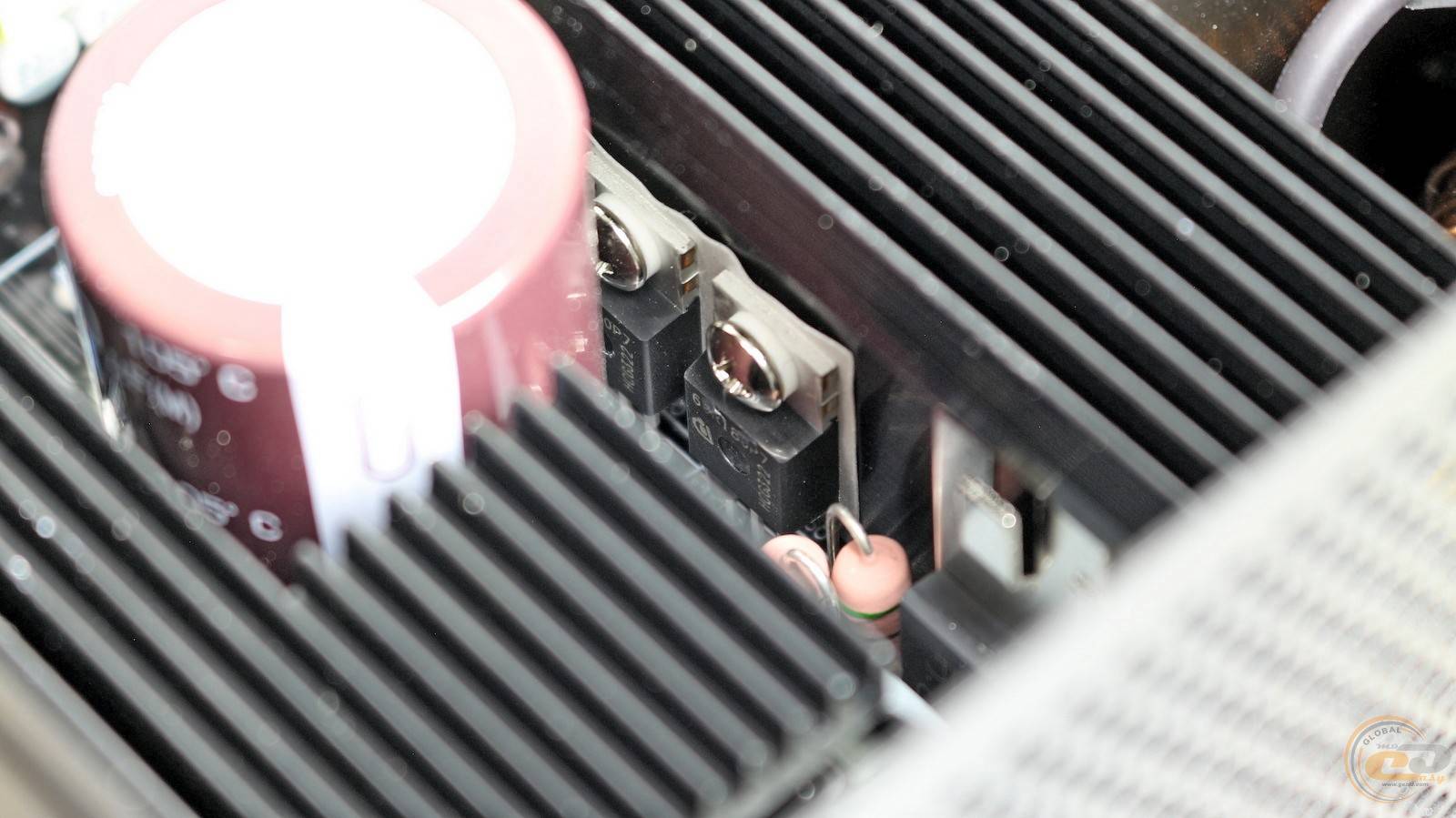

Ключами первичного цепи являются четыре полевых транзистора от немецкой компании Infineon, зафиксированные с обеих сторон радиатора. Высокое качество позволяет рассчитывать на длительный срок службы.

В свою очередь использование высокоэффективной полномостовой схемы (Full bridge) обеспечило получение сертификата 80 PLUS Platinum.

Рядом с главным трансформатором расположен радиатор силовых элементов синхронного выпрямителя, формирующих напряжение +12В.

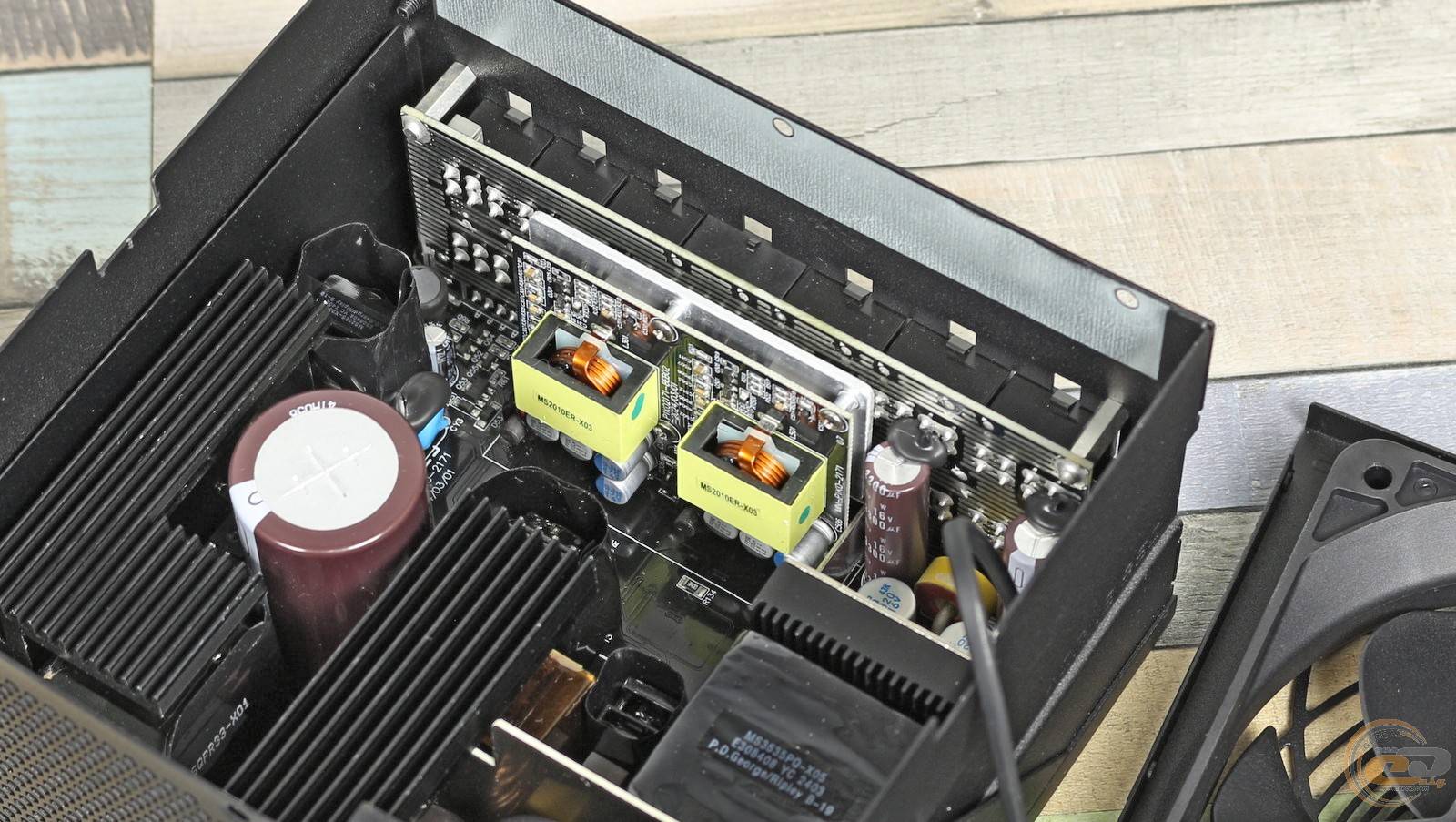

А на вертикальной плате рядом распаяны составляющие DC-DC-преобразователей напряжений, образующих младшие каналы +3,3В и +5В. И, конечно же, еще одна дочерняя PCB содержит выходные разъемы для подключения модульных кабелей.

Что касается конденсаторов, то во всех узлах AORUS GP-AE850PM PG5 используются надежные полимерные элементы и электролиты от известных японских брендов Rubycon и Nippon Chemi-Con – все, как и было обещано на коробке.

Учитывая высокое качество исполнения устройства, не удивительно видеть здесь и полный перечень защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

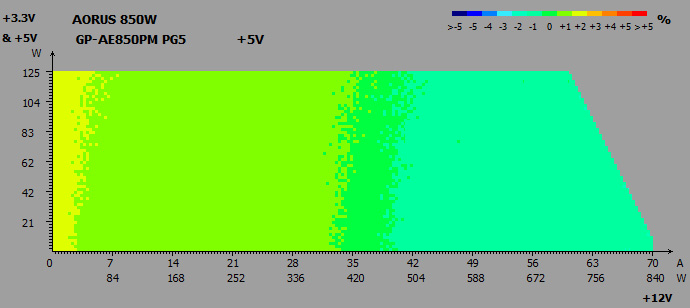

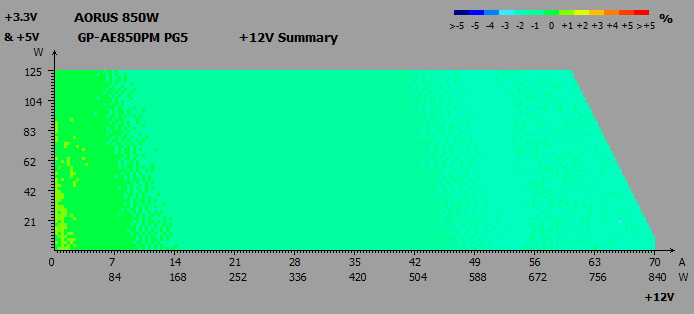

Кросс-нагрузочные характеристики

Переходим к практике. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

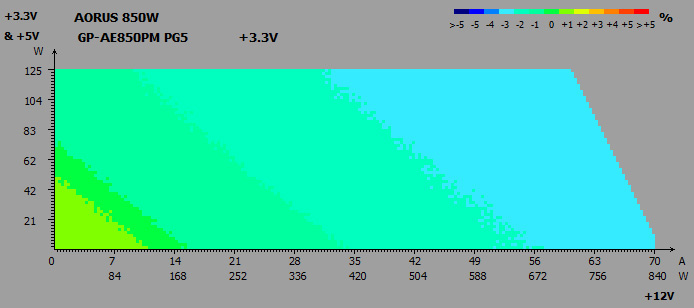

Во время кросс-нагрузочных тестов на основных линиях питания GIGABYTE AORUS ELITE 850PM (GP-AE850PM PG5) были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до +1%;
• линия +5В: от –1% до +2%;
• линия +12В: от –2% до +1%.

Реальные отклонения напряжений значительно меньше, чем требует стандарт ATX, и лежат в диапазоне от -3% до +2%.

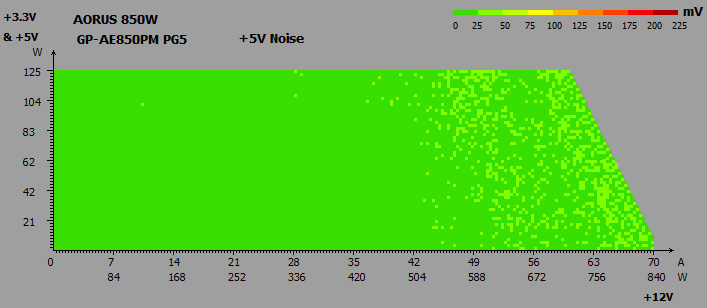

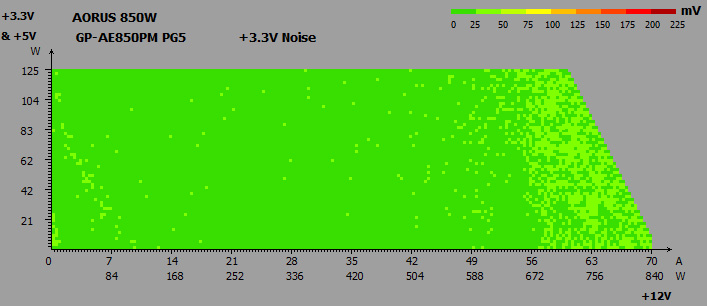

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

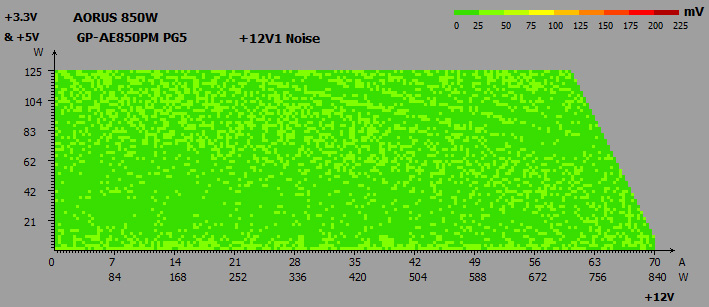

Пульсации также в порядке – на всех трех линиях они находятся в пределах 50 мВ, что является хорошим значением для младших каналов и отличным для +12В.

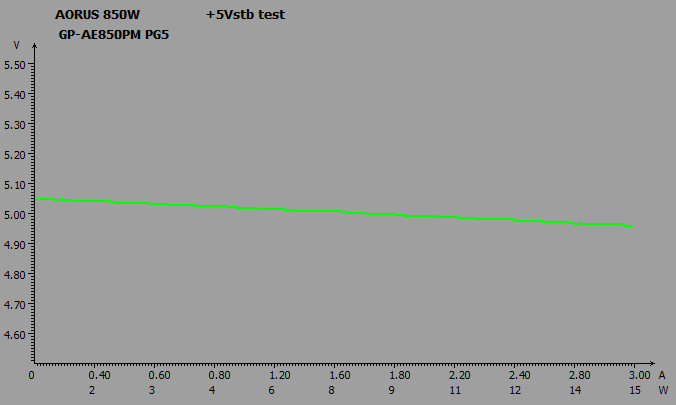

Дежурная линия питания + 5VSB

Не возникает вопросов и к дежурной линии питания. Напряжение на нем колебалось в очень узких пределах от 5,05 до 4,96 В, то есть от +1% до -0,8%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Хотя рассмотреть составляющие модуля коррекции мощности нам не удалось, на практике он хорошо справляется со своей работой. При потребляемой мощности всего 170 Вт коэффициент PF достиг 0,92, а максимальное значение составляет 0,98.

КПД

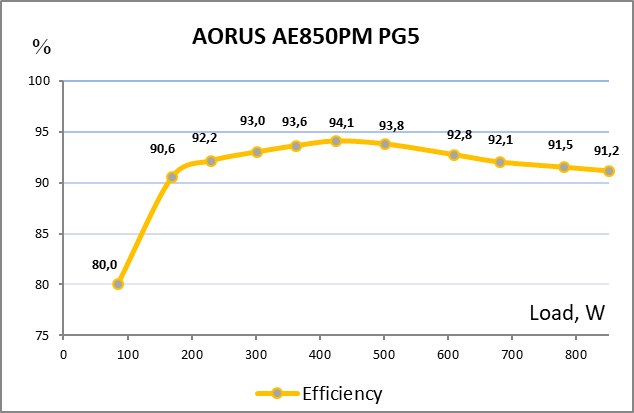

КПД блока питания заявлен на уровне 80 PLUS Platinum. Это означает, что при нагрузке 20%, 50% и 100% от номинальной мощности он не должен проседать ниже 92%, 94% и 90% соответственно. Именно это мы и видим на полученном во время теста графике.

Система охлаждения и температурный режим

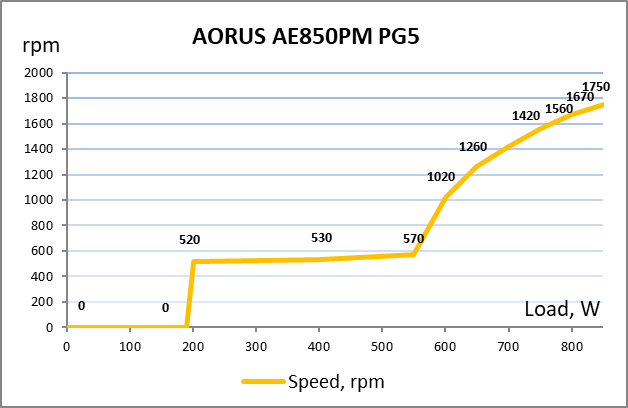

При нагрузке до 200 Вт охлаждение блока питания происходит пассивно и совершенно беззвучно. Далее пропеллер стартует и до мощности 550 Вт работает на очень тихих 520-570 об/мин. До мощности 650 Вт частота его вращения увеличивается до 1200 об/мин, а шум остается тихим. А на остальном диапазоне присутствует комфортный шум ниже среднего уровня и скорость до 1750 об/мин.

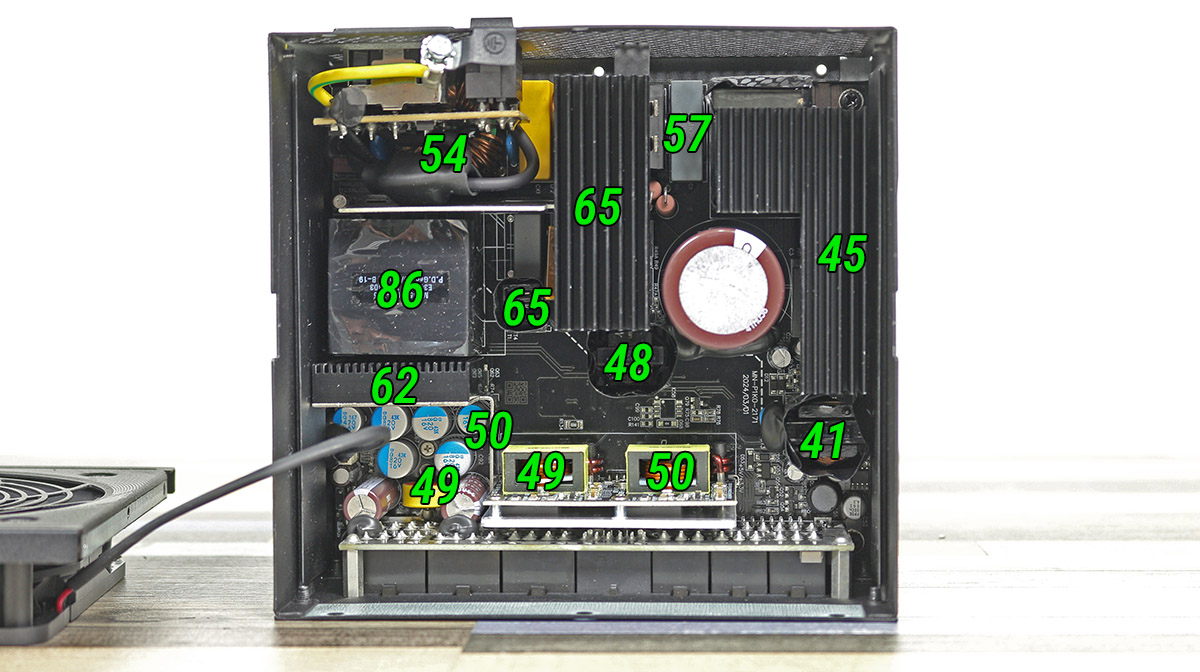

После 15-минутного тестирования блока питания под нагрузкой в 830 Вт, а это почти 98% от номинала, горячим компонентом был главный трансформатор. Он прогрелся до 86°C, что является неплохим показателем, в то время как другие узлы были заметно холоднее. Температура в помещении во время теста составляла 25°C.

Практические испытания на реальной конфигурации

А как этот блок питания ведет себя на реальной компьютерной системе? Для ее сборки был задействован процессор AMD Ryzen 9 5900X с TDP 105 Вт в паре с двумя видеокартами: 450-ваттная ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 220-ваттная ASUS Prime Radeon RX 9070 OC Edition.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS Prime Radeon RX 9070 OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Система с парой видеокарт оказалась вполне "по зубам" AORUS ELITE 850 PLATINUM MODULAR. Отклонения от номиналов линий находились в пределах от 0,6% до 2,4%, а просадки напряжения ниже номинала и вовсе не было. В то же время разница между значениями напряжений в простое и при нагрузке составляла всего лишь 0,4-0,9%, что указывает на отличную стабилизацию.

В общем же возможностей такого 850-ватника с запасом хватит практически для любой топовой сборки с одной видеокартой. А при установке чего-то более энергоэффективного, чем GeForce RTX 5090, еще и будет присутствовать запас для разгона компонентов.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, AORUS GP-AE850PM PG5 порадует своего владельца низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (5 Вт).

Итоги

Знакомство с блоком питания GIGABYTE AORUS ELITE 850 PLATINUM MODULAR (GP-AE850PM PG5) оставило хорошие впечатления. Устройство отлично справляется со своими непосредственными обязанностями, обеспечивая стабильное питание с минимальными отклонениями напряжений. При этом его мощности хватит практически для любой системы с одной видеокартой.

К качеству внутреннего наполнения также нет никаких вопросов: в основе вентилятора лежит надежный гидродинамический подшипник, все конденсаторы здесь родом из Японии, а силовые элементы, которые нам удалось рассмотреть, имеют немецкое происхождение. Да и нагрев компонентов сравнительно небольшой. Неудивительно, что производитель предоставляет на устройство целых 10 лет гарантии.

Кроме того, владельца порадует довольно низкий уровень шума вентилятора, особенно в диапазоне нагрузок до 650 Вт, платиновый КПД до 94%, оригинальный дизайн и достойный набор модульных кабелей.

И, что очень важно, блок питания GIGABYTE AORUS ELITE 850 PLATINUM MODULAR с ценником ₴6999 является одним из самых доступных устройств с таким богатым наполнением. Единственное, имейте в виду, что он доступен в двух вариантах: rev. 1.0 из PCIe 5.0 и rev. 1.1, уже с более современным коннектором PCIe 5.1.

Достоинства:

• высокий уровень КПД (свыше 94%, 80 PLUS Platinum);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• очень малые отклонения напряжений;
• наличие всех видов защит;
• полномостовая резонансная топология и DC-DC-преобразователи;
• возможность работы в широком диапазоне сетевого напряжения;
• использование только японских электролитических конденсаторов;
• полностью модульная система кабелей;
• шесть 6+2-контактных разъемов PCIe и один 600-Вт PCIe 5.0;
• 120-мм вентилятор на надежном и тихом FDB подшипнике;
• бесшумная работа при нагрузке до 200 Вт и тихая до 650 Вт;
• сравнительно невысокий нагрев внутренних узлов;
• съемный магнитный логотип на боковине;
• компактные размеры;
• 10 лет гарантии.

Особенности:

• наличие двух версий данного блока питания: rev. 1.0 с кабелем PCIe 5.0 и более современной rev. 1.1 с коннектором PCIe 5.1.
