Обзор HIGH POWER EP-850 REVO: 850-ваттный блок питания за ₴3150

Около шести лет назад мы составляли рейтинг лучших блоков питания в сегменте до $75, где самые мощные модели предлагали максимум 750 Вт. Теперь же в пределах этой суммы можно приобрести вполне достойное 850-ваттное устройство.

Несмотря на свою доступную стоимость ₴3150, HIGH POWER EP-850 REVO (HP1-N2850BR-H12S) предлагает: КПД уровня 80 PLUS Bronze, только тайваньские высокотемпературные конденсаторы, DC-DC-преобразователи выходных напряжений, полный набор защит и самый актуальный коннектор для питания видеокарт PCIe 5.1 (12V-2×6). Конечно, конструкция обладает как преимуществами, так и следами экономии — о них мы расскажем далее в материале.

Спецификация

Модель	HIGH POWER EP-850 REVO (HP1-N2850BR-H12S)
Тип	ATX12V 3.1
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	850
Мощность линий +3,3В и +5В, Вт.	120
Количество линий +12В	1
Максимальный ток канала +3,3В, А	22
Максимальный ток канала +5В, А	22
Максимальный ток канала +12В, А	70,8
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	200 − 240
Входной ток, А	10
КПД, %	≤88
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	3 (6+2- контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Скольжения (Sleeve)
Защиты	OCP, OVP, OPP, OTP, SCP, UVP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Гарантия, лет	3
Сайт производителя	HIGH POWER
Страница устройства	HIGH POWER EP-850 REVO

Упаковка и комплект поставки

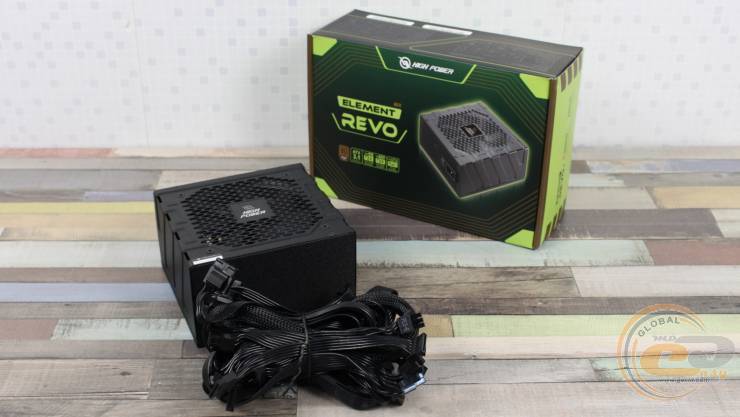

Коробка достаточно информативна и универсальная для обоих решений этой линейки моделей мощностью 750 и 850 Вт. Только наклейка на упаковке указывает, какая версия блока питания находится внутри.

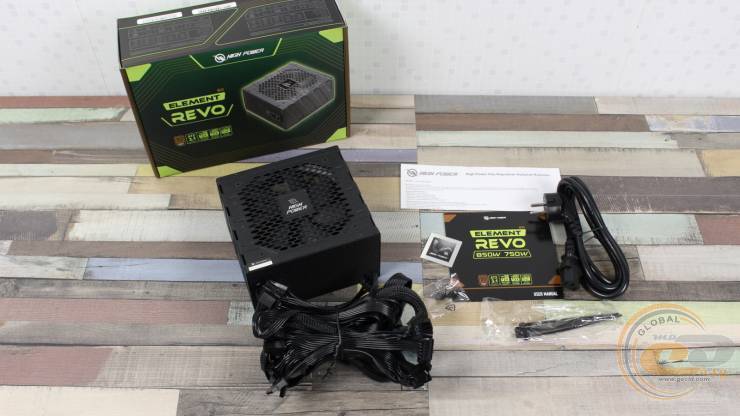

Что касается комплектации, то она вполне стандартная: кабель питания, набор стяжек и винтов, инструкция и фирменная наклейка для корпуса.

Внешний вид

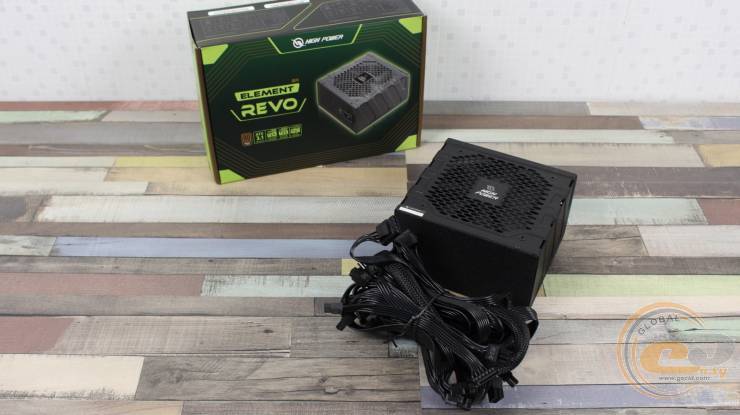

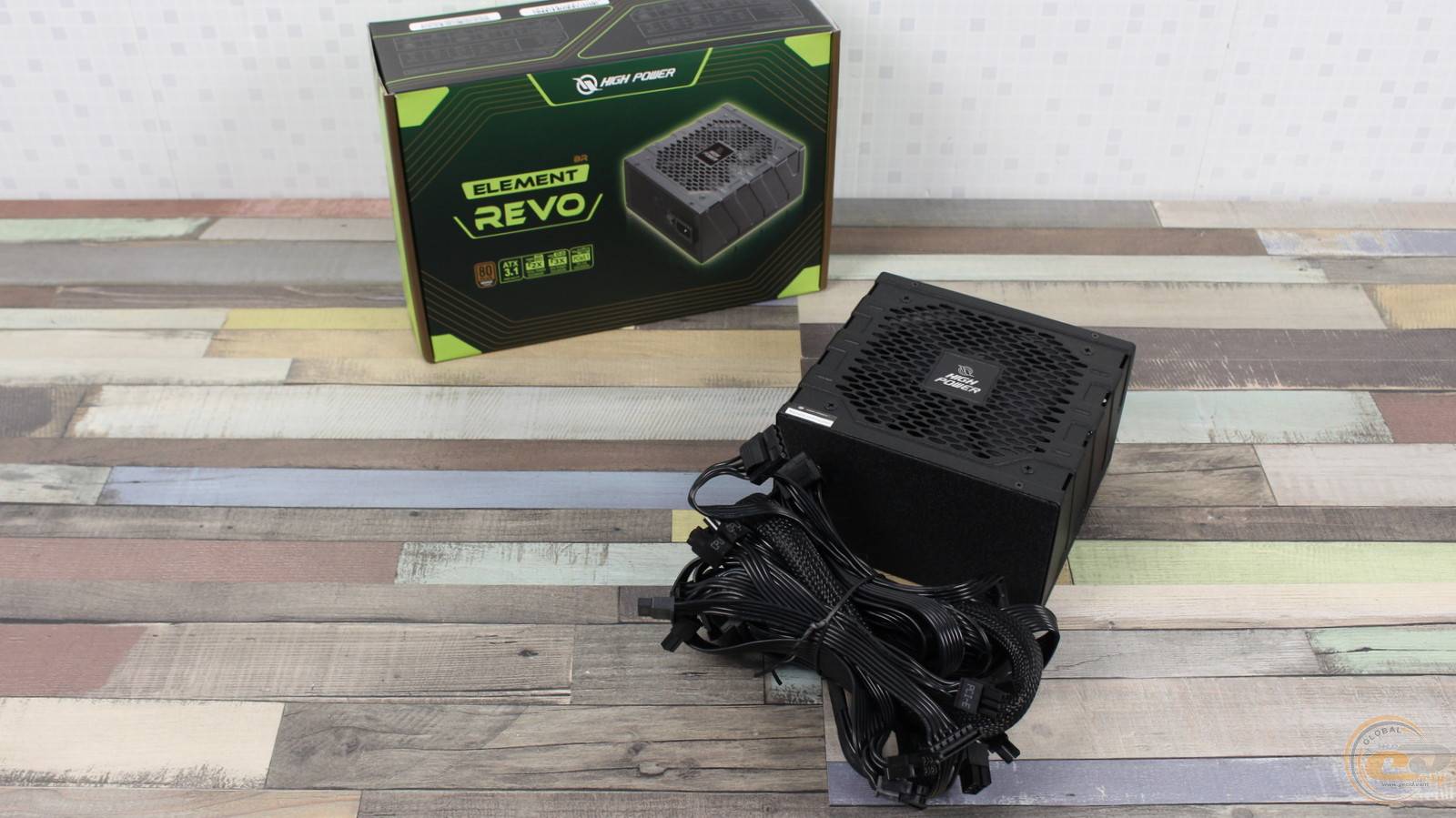

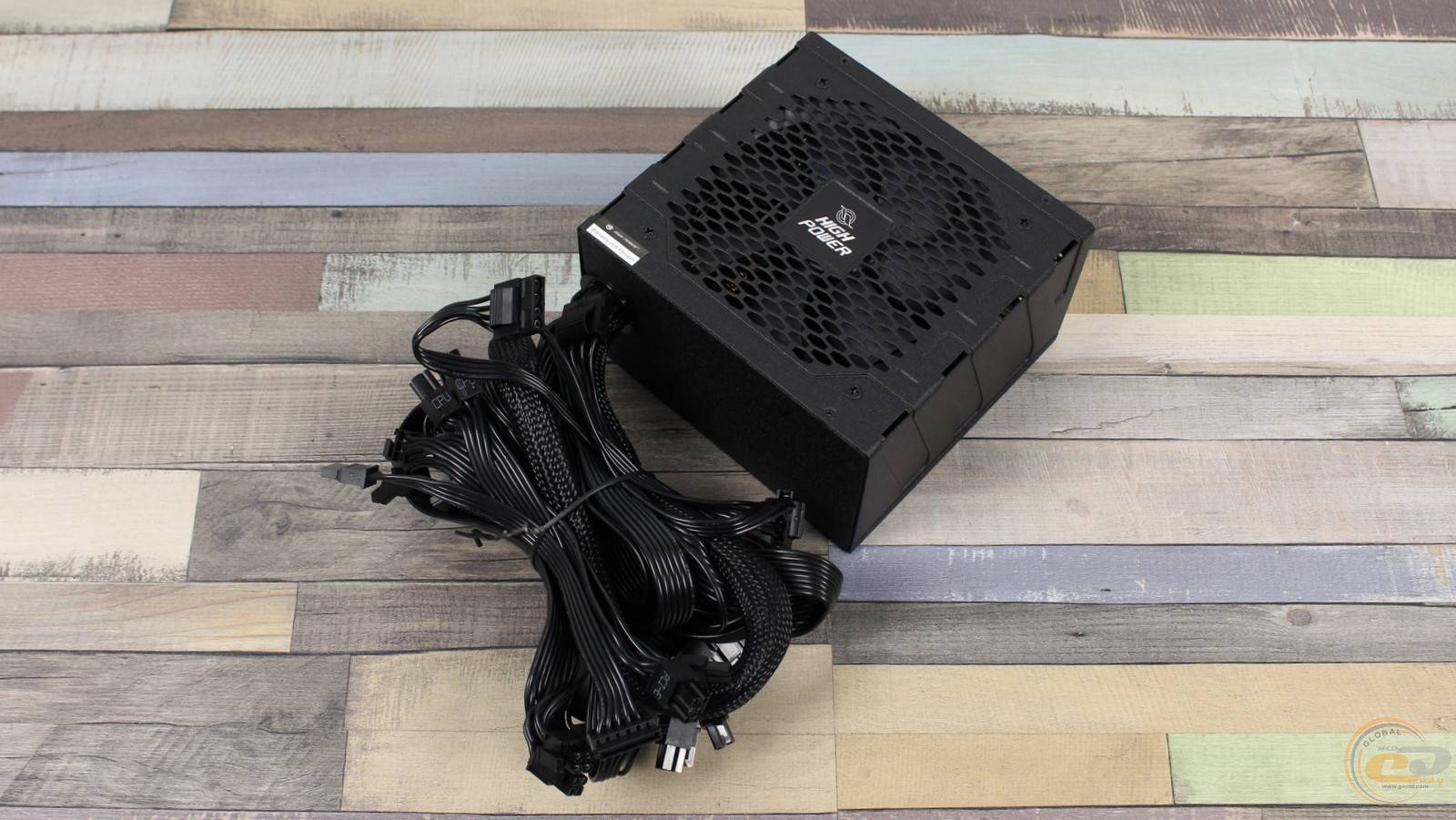

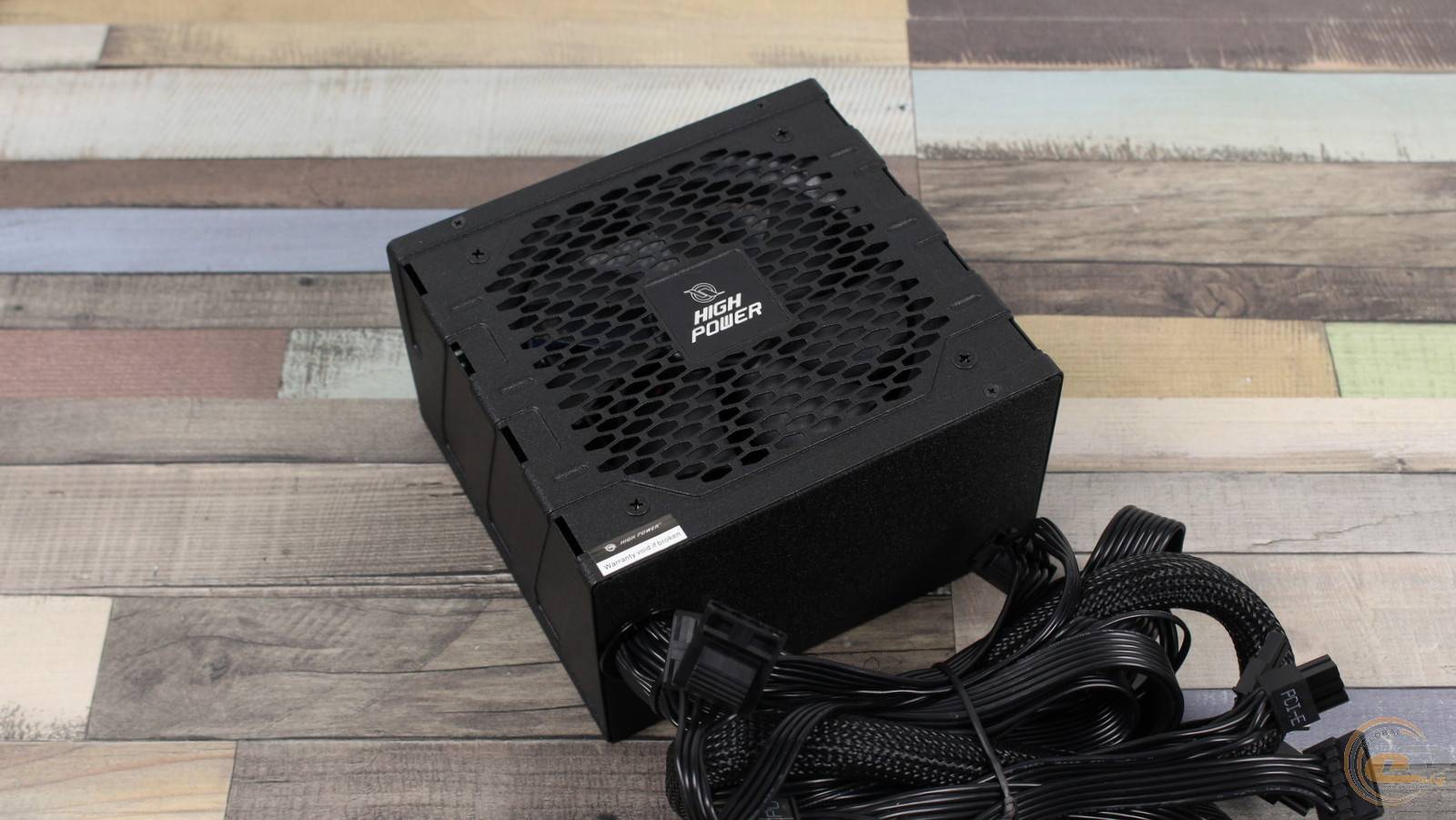

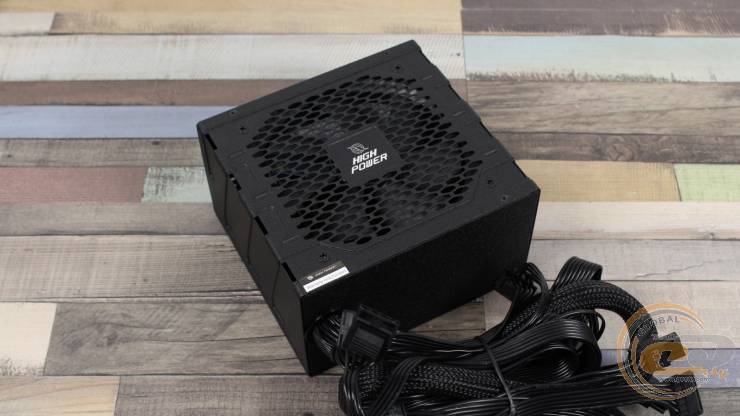

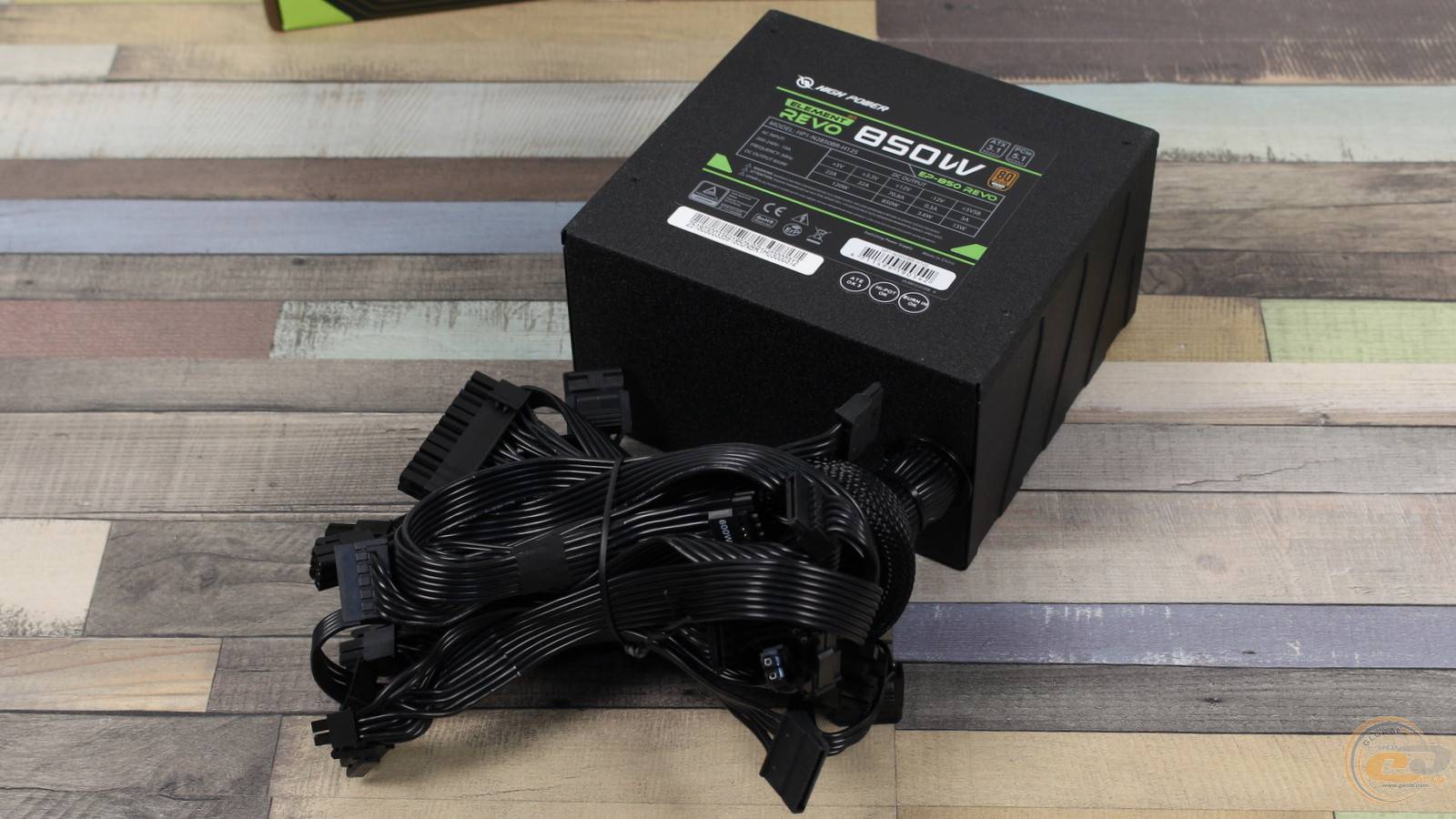

HIGH POWER EP-850 REVO имеет размеры 140х150х86 мм, что позволяет устанавливать его даже в относительно компактных системах. А оригинальное оформление обеспечивает узнаваемость устройства.

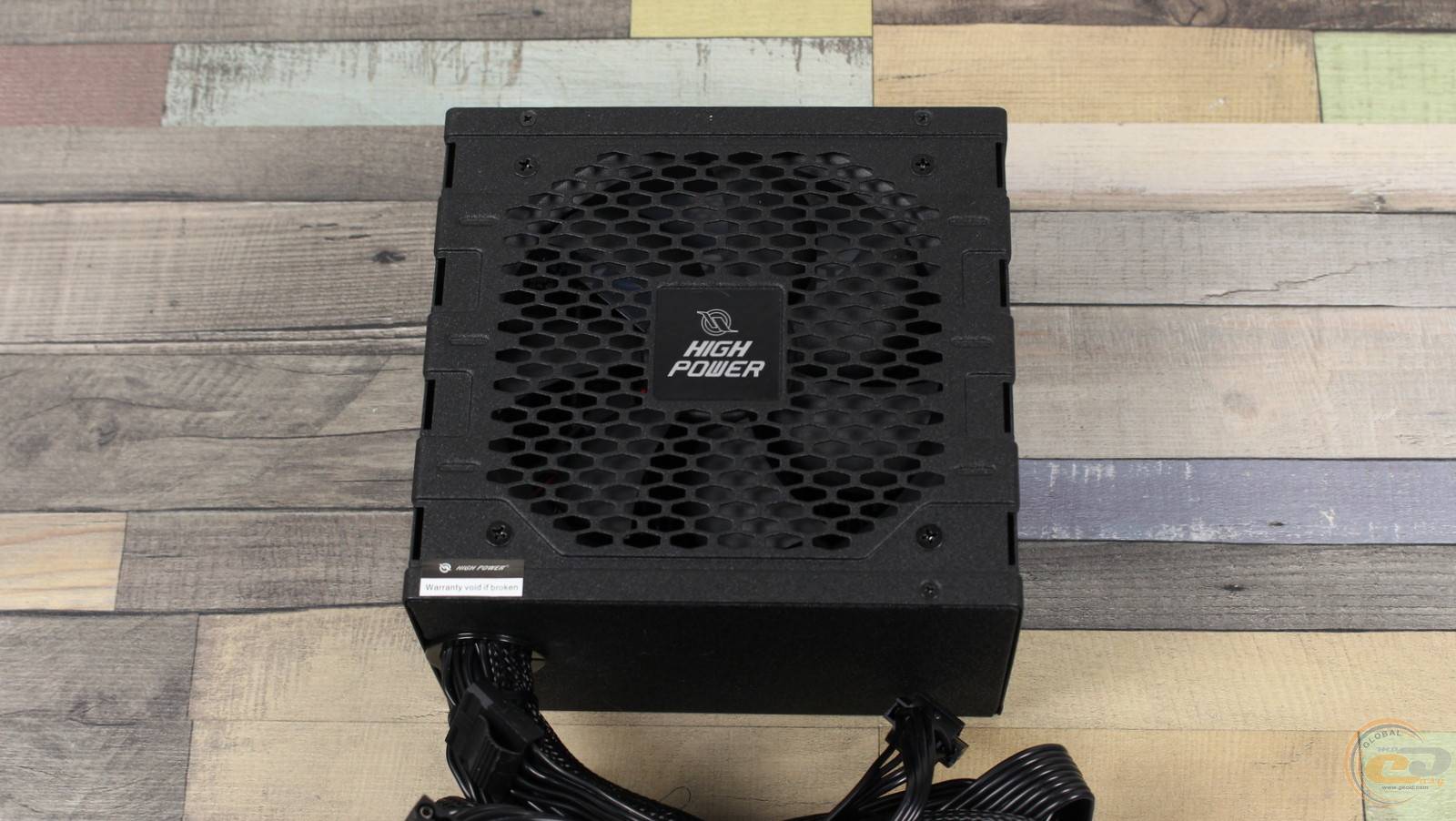

Этому способствует и логотип производителя, расположенный над 120 мм вентилятором. На месте также гарантийная пломба, действующая в течение трех лет с момента приобретения.

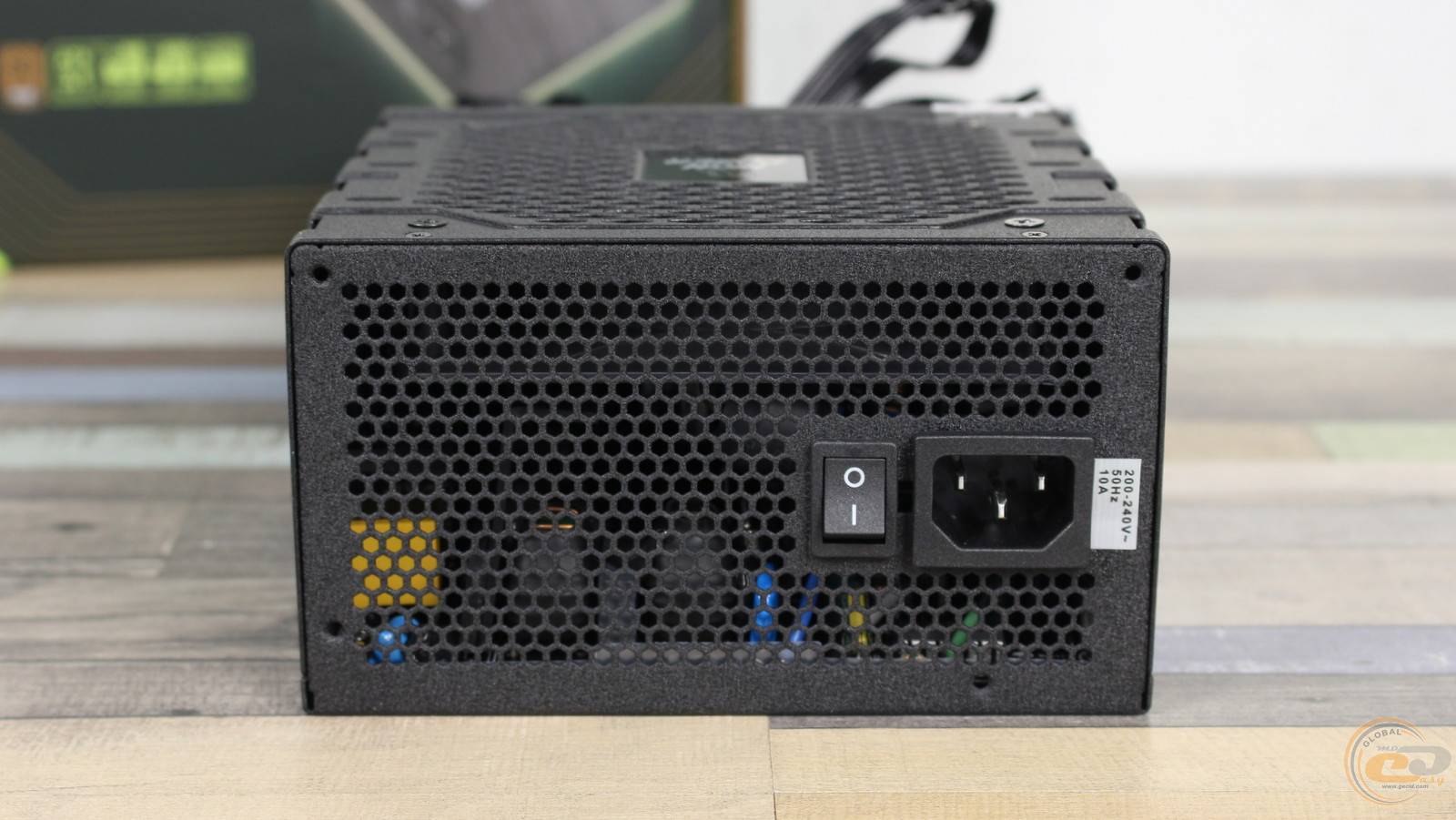

Тыльная часть выполнена в стандартном формате: разъем питания, выключатель и вентиляционные отверстия в виде «сот».

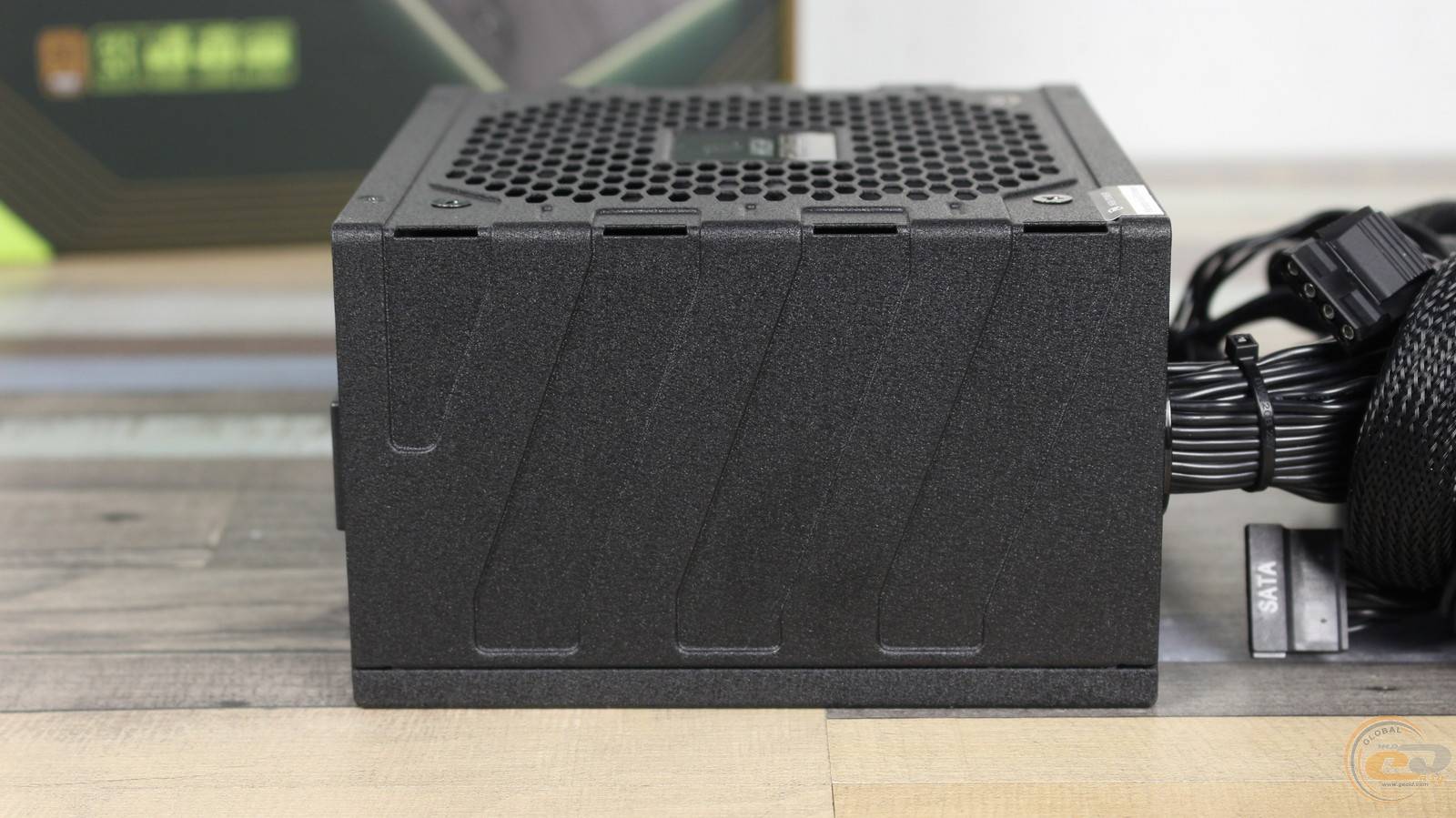

В свою очередь боковые панели получили декоративную штамповку, что придает устройству более выразительного вида.

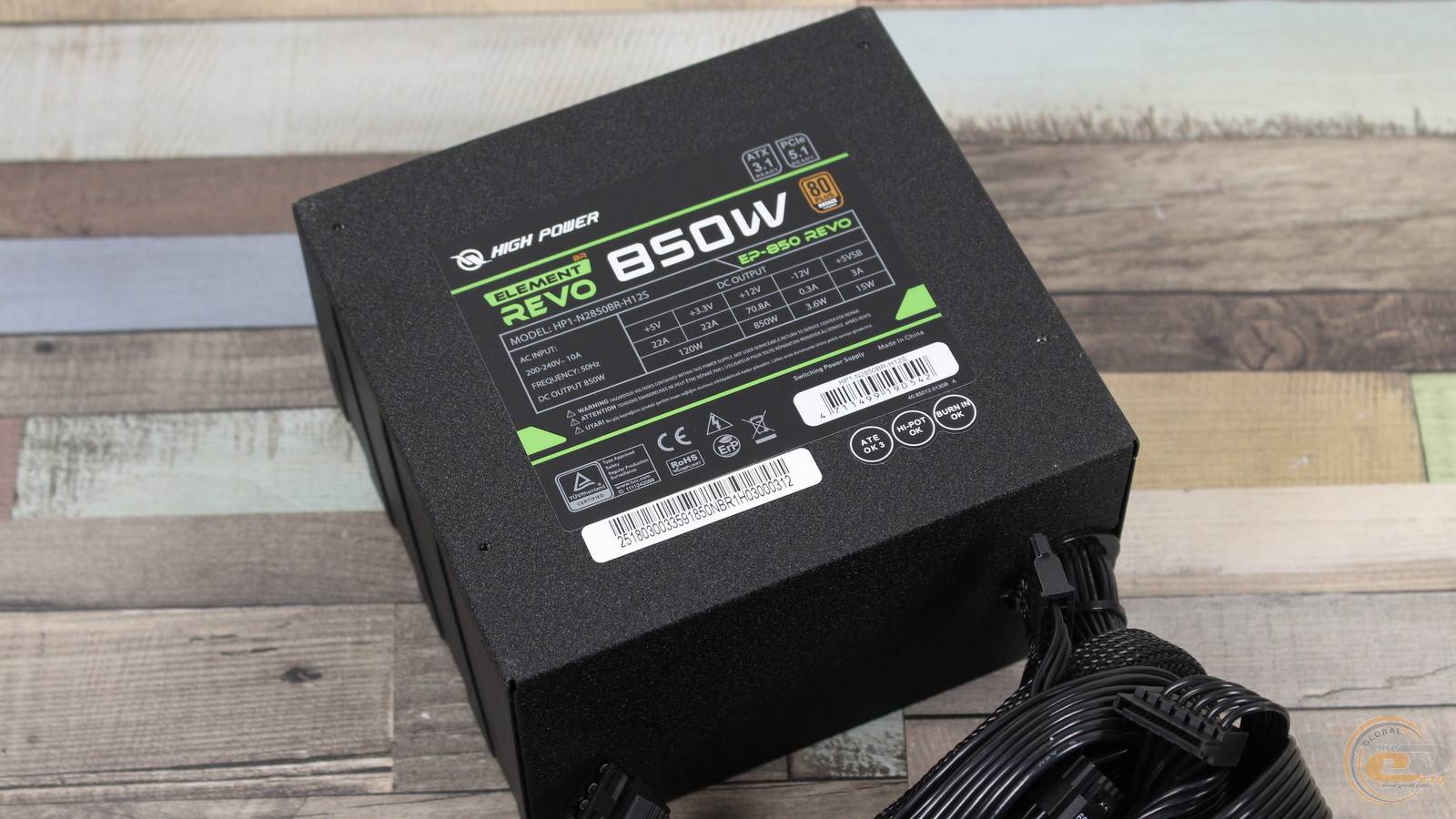

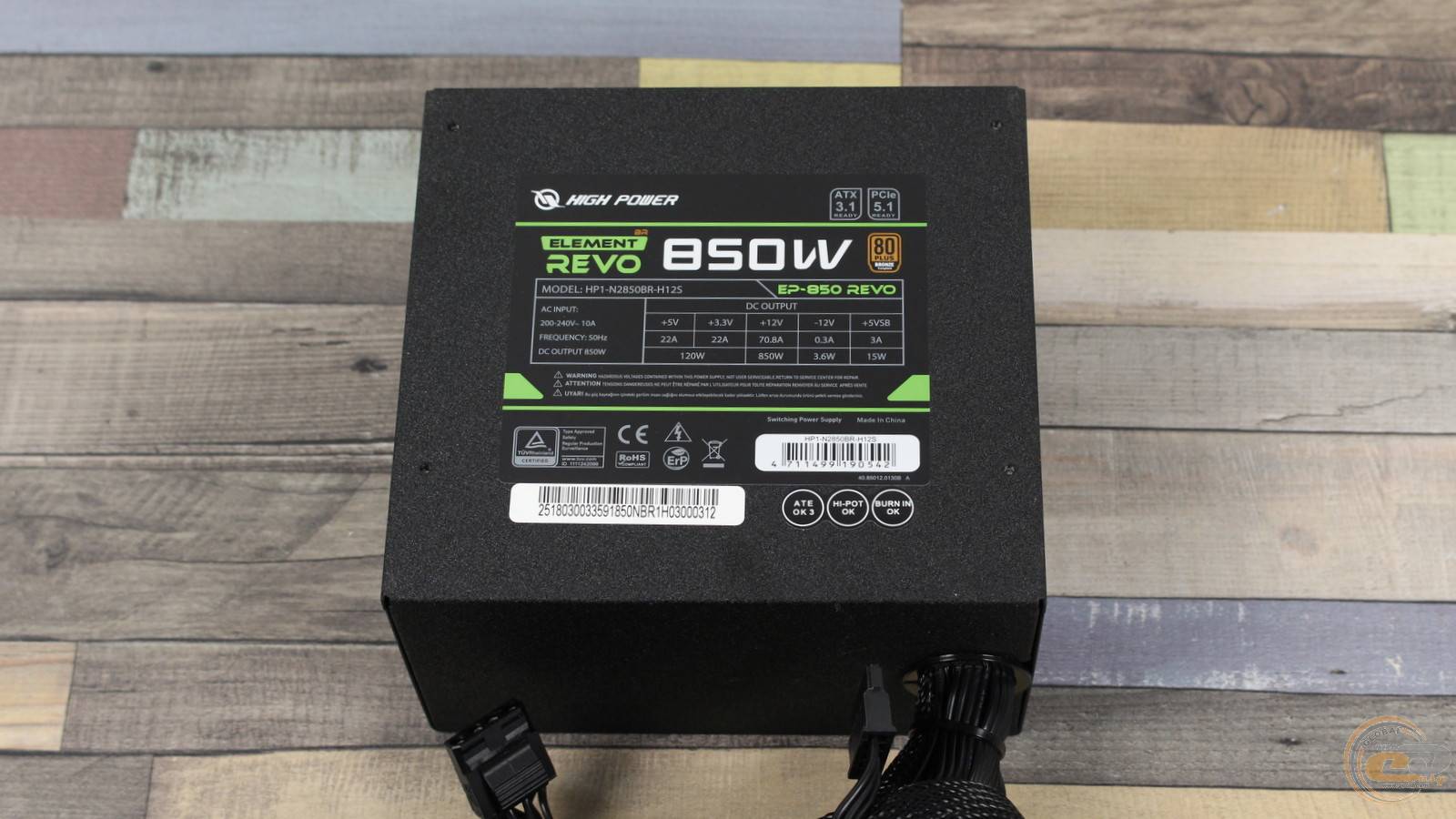

Единственная наклейка сообщает электротехнические характеристики HIGH POWER EP-850 REVO. Мощность линии +12В составляет 850 Вт и полностью соответствует номинальной. Младшие каналы +3,3В и +5В имеют суммарную мощность 120 Вт или максимум по 22 А – это отличные показатели, которые полностью совпадают с аналогичными значениями у 750-ваттной модели.

Стоит отметить, что устройство работает только в сетях 200-240 В, в то время как многие другие блоки питания поддерживают более широкий диапазон входных напряжений – от 100 до 240 В.

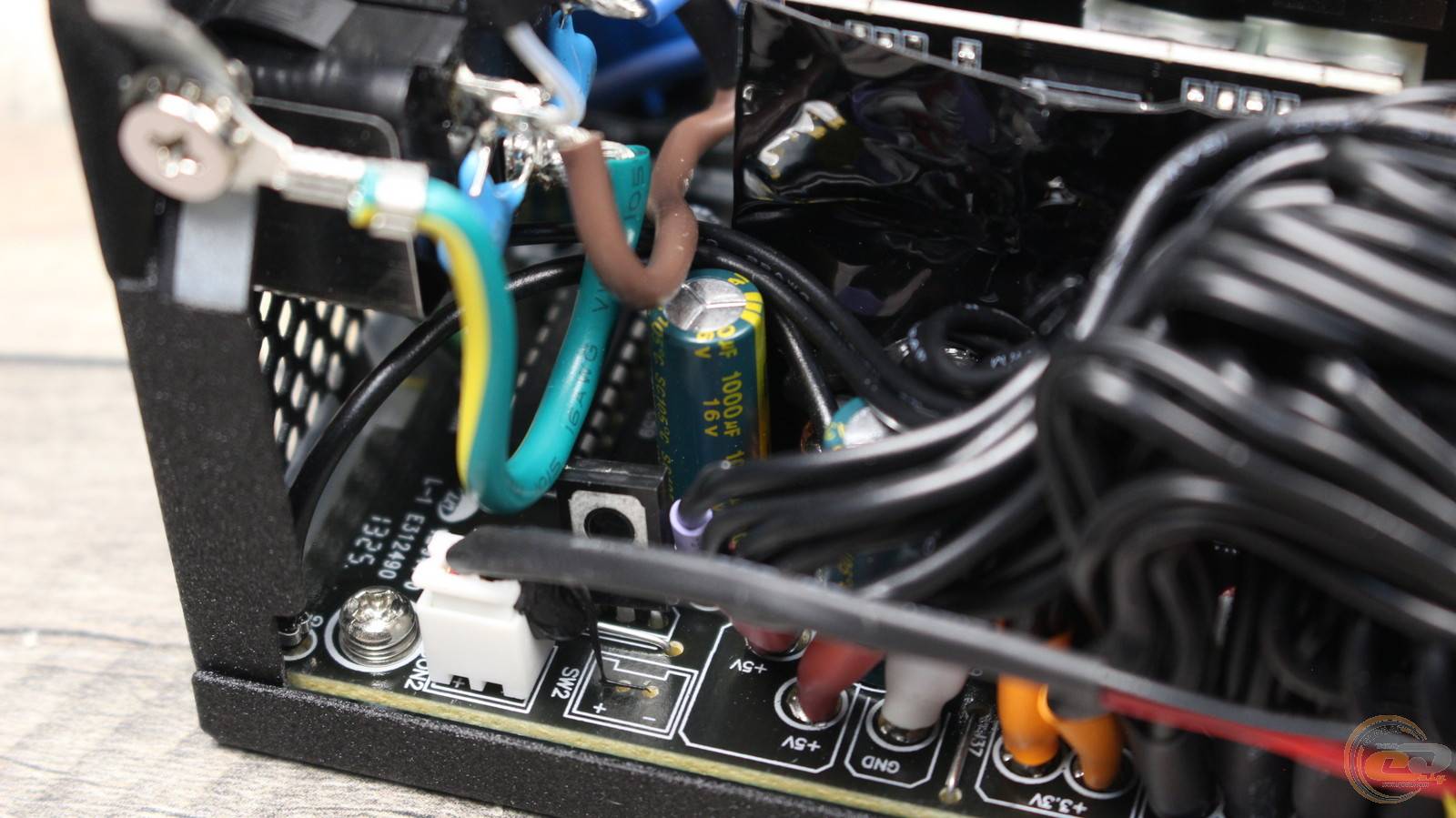

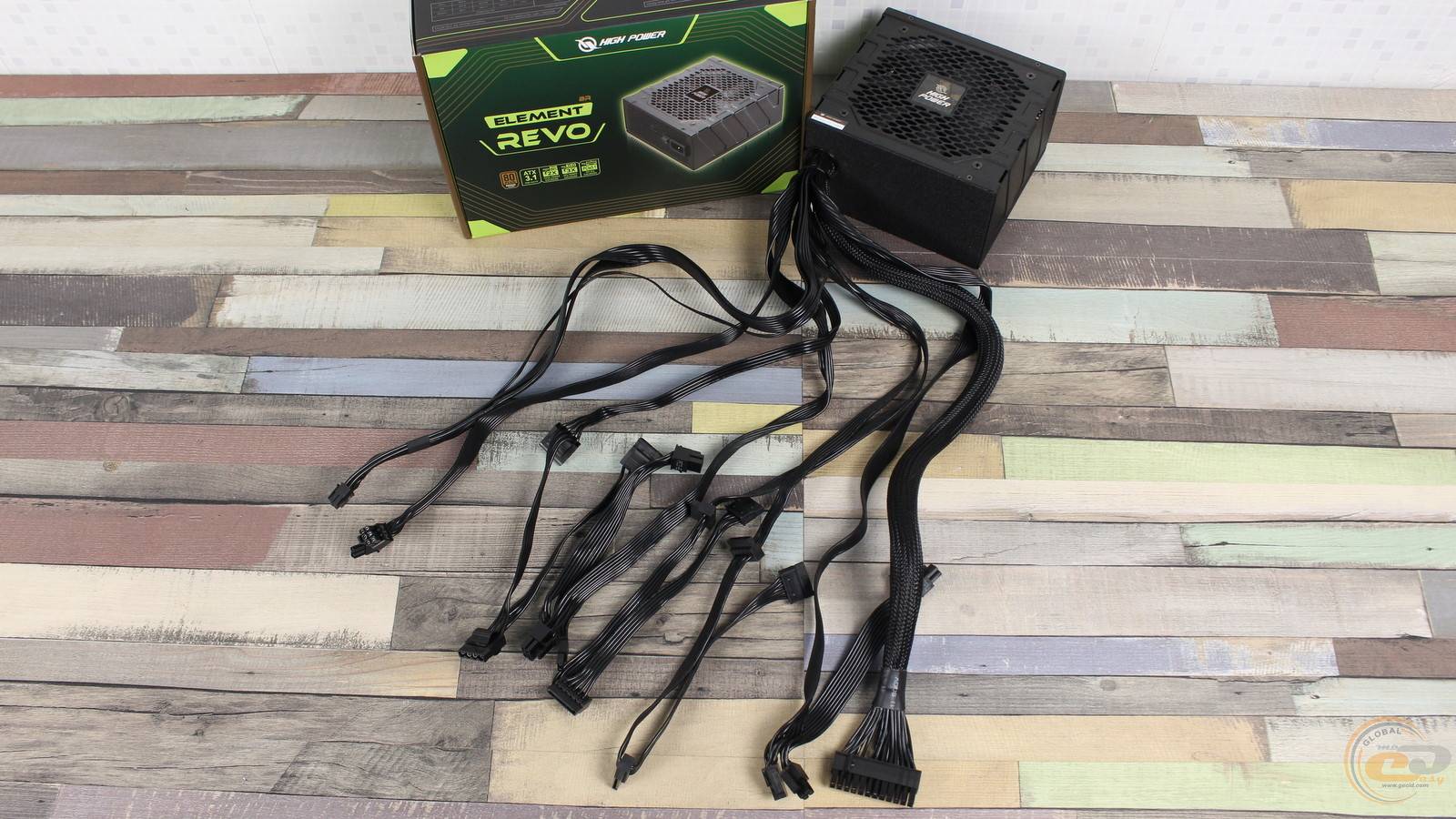

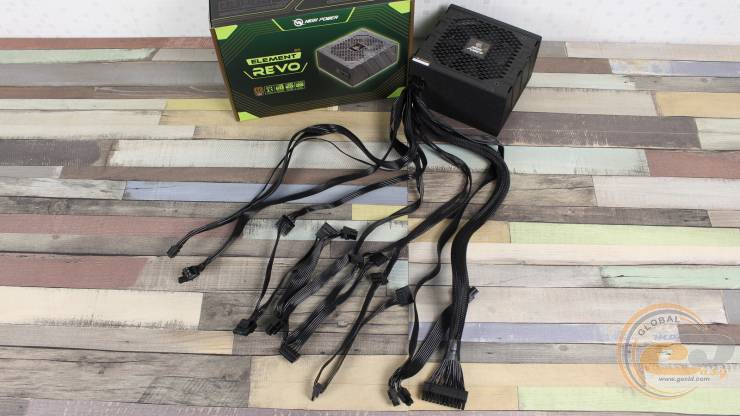

Все кабели питания выходят из корпуса. Кроме 20+4-контактного ATX, они выполнены в виде шлейфов. Относительно калибра — без сюрпризов: коннектор PCIe 5.1 (12V-2×6) получил более толстые кабели 16 AWG, тогда как остальные используют стандартные провода 18 AWG.

Полная конфигурация кабелей выглядит следующим образом:

Основные разъемы питания представлены стандартным набором: 20+4-контактный ATX и пара 4+4-контактных ATX12V. Для видеокарт предусмотрено три 6+2-контактных PCIe на двух отдельных кабелях, а также современный коннектор PCIe 5.1 (12V-2×6) мощностью 600 Вт. Для периферии имеется шесть SATA и три PATA на трех отдельных проводах. Кстати, 750-ваттник получил на один 6+2-контактный PCIe меньше, однако в остальном набор коннекторов аналогичный.

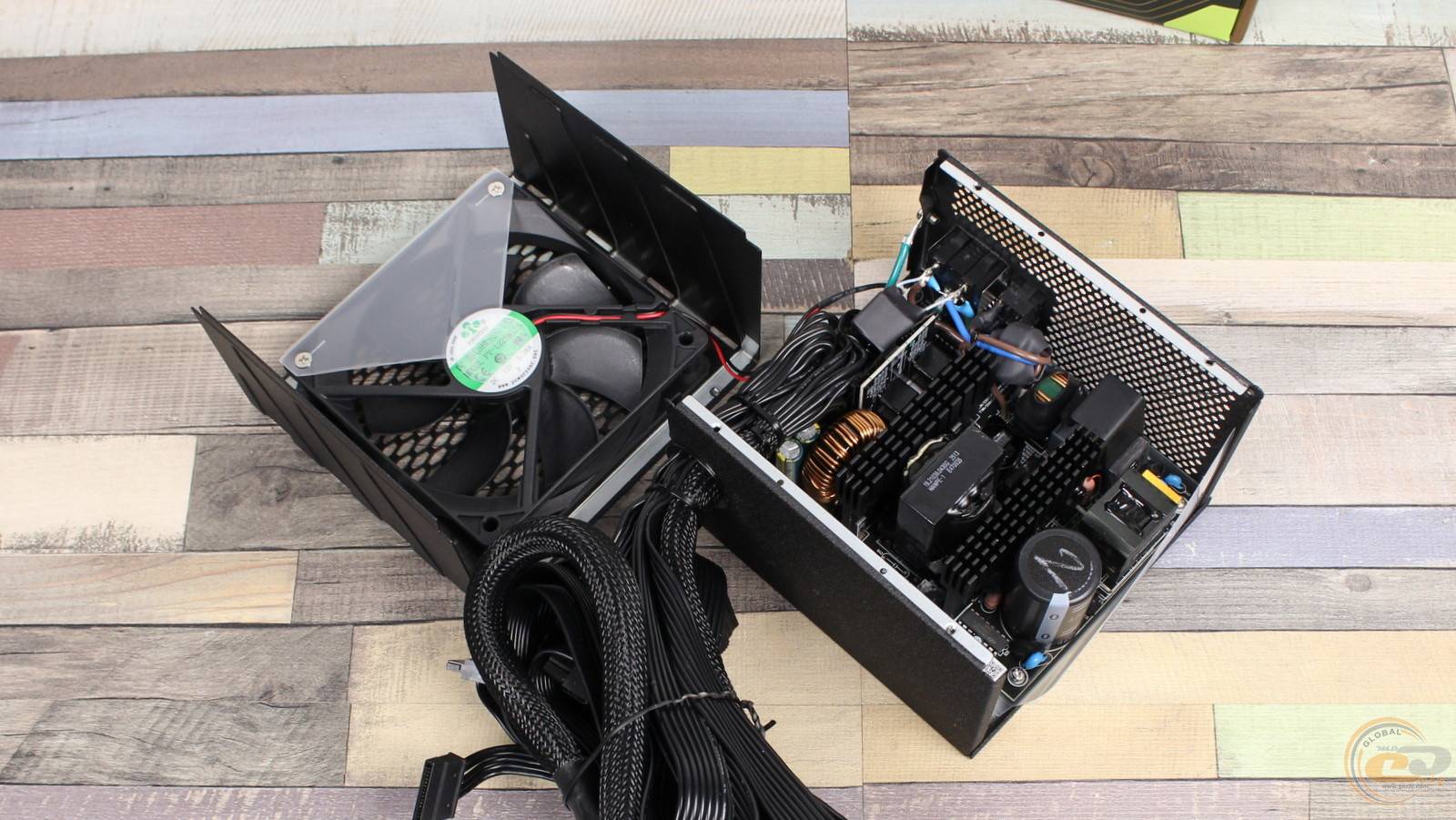

Внутреннее строение

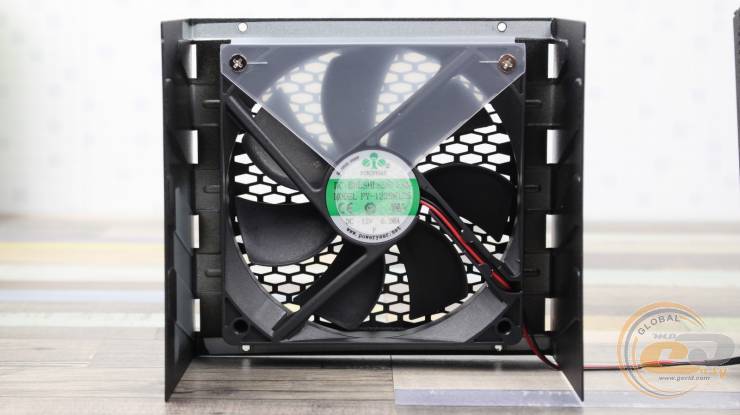

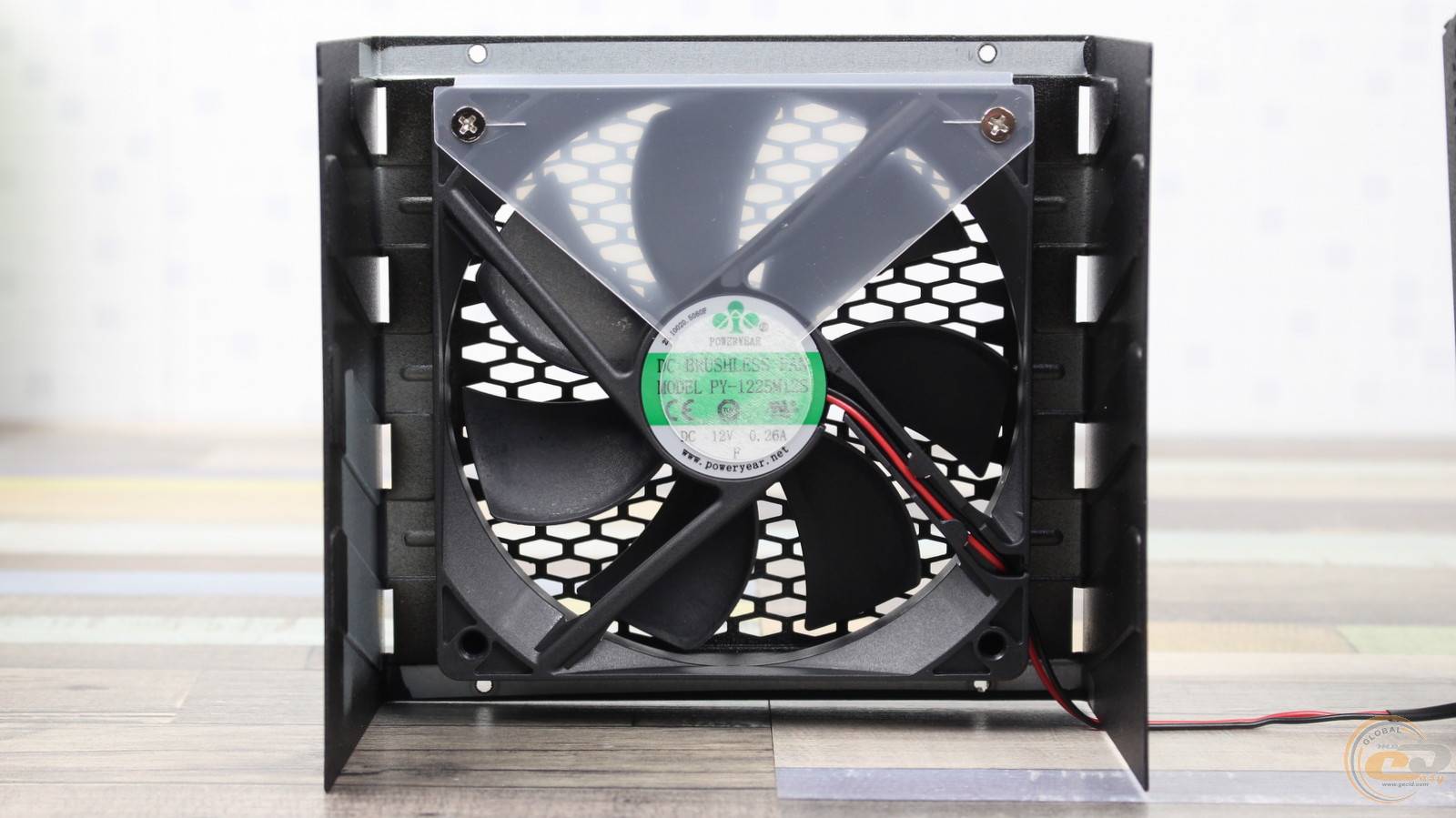

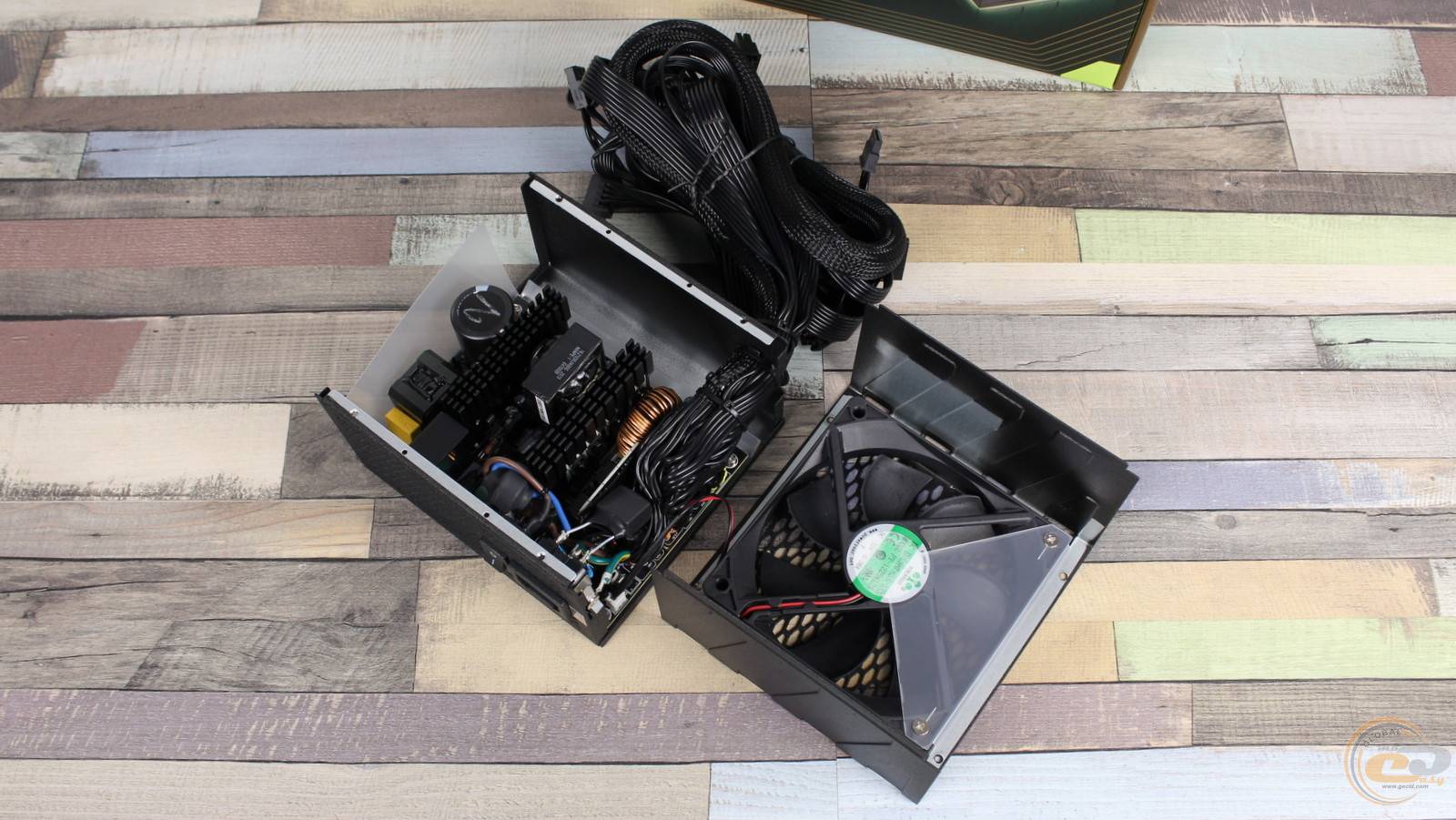

Внутри HIGH POWER EP-850 REVO используется 120-мм вентилятор POWERYEAR PY-1225M12S на основе бюджетной втулки, которую мы уже неоднократно встречали ранее. Энергопотребление у него скромное - не более 3,12 Вт (12 В при 0,26 А), а подключение осуществляется от 2-контактного разъема.

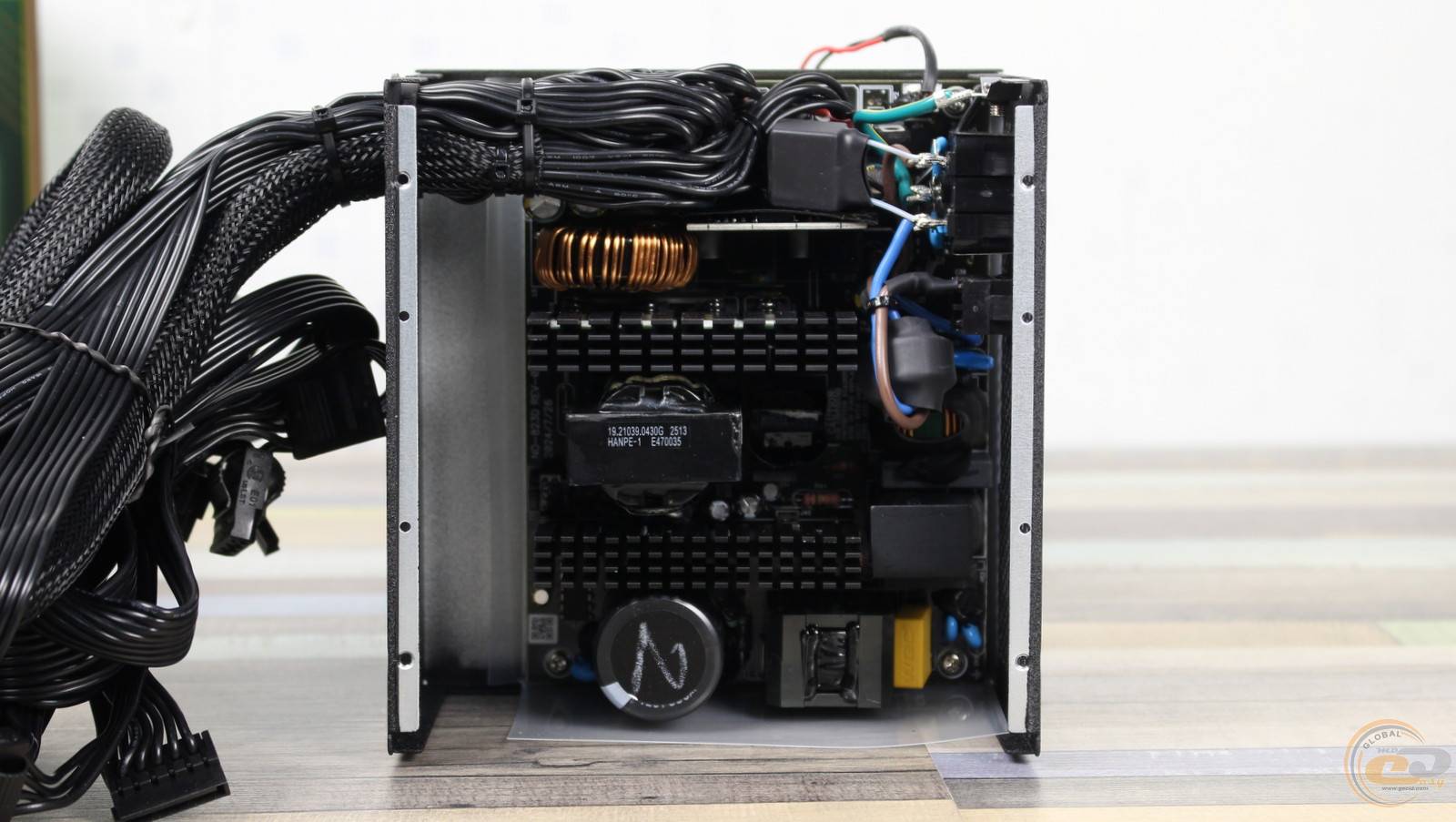

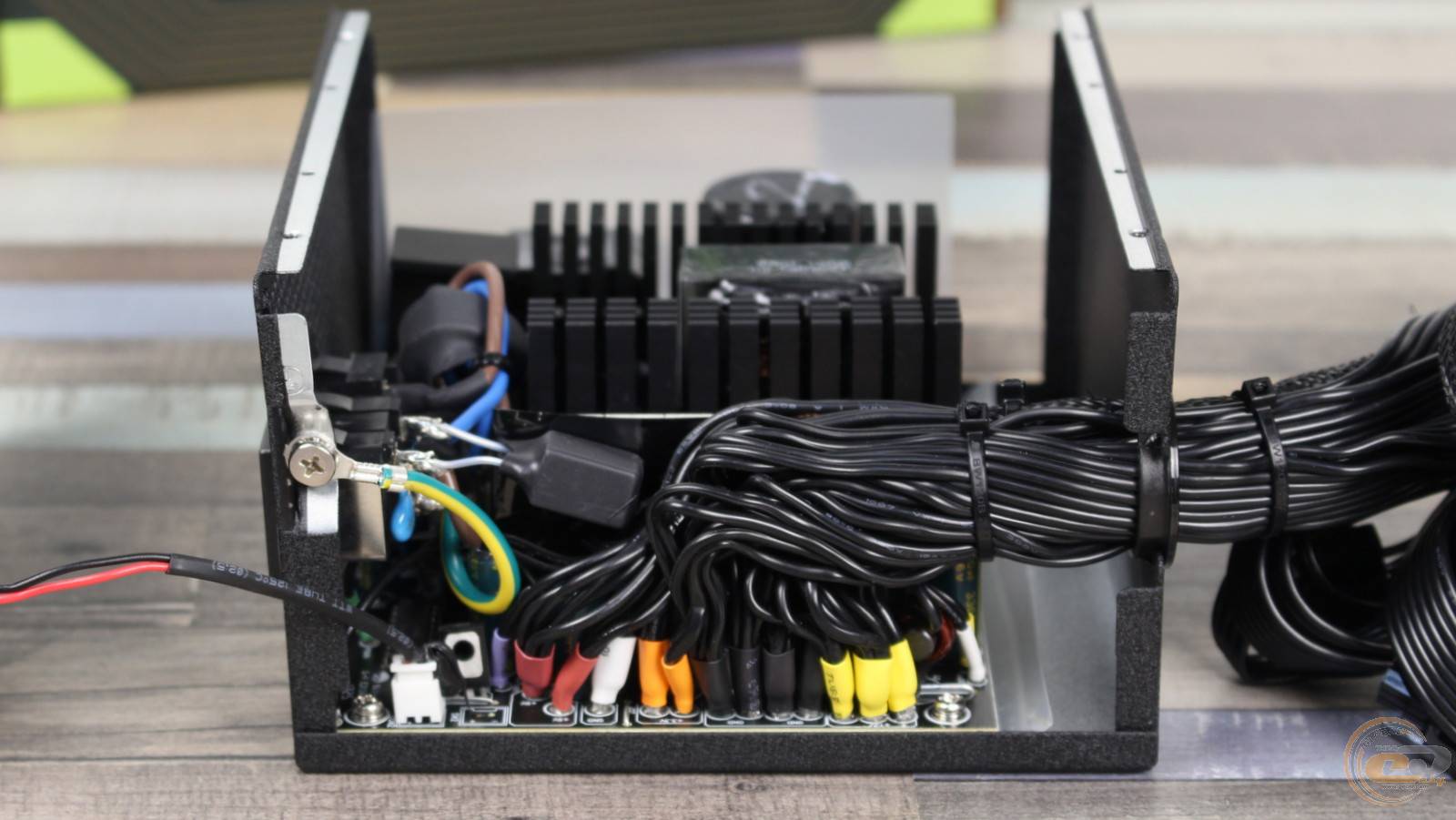

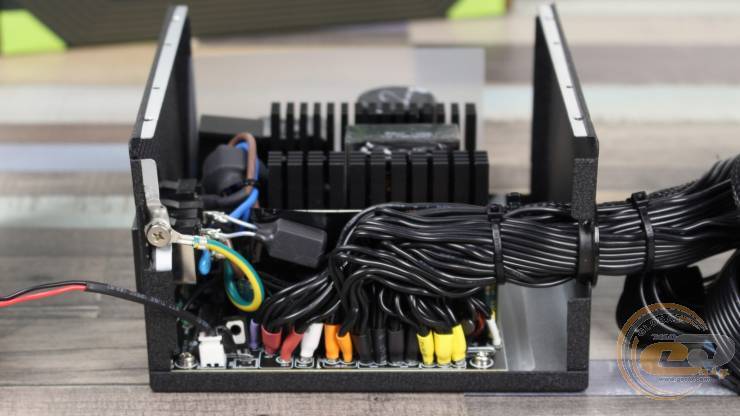

Для пассивного отвода тепла применяются два габаритных радиатора в первичной и вторичной цепи, а также Г-образный охладитель на диодной сборке.

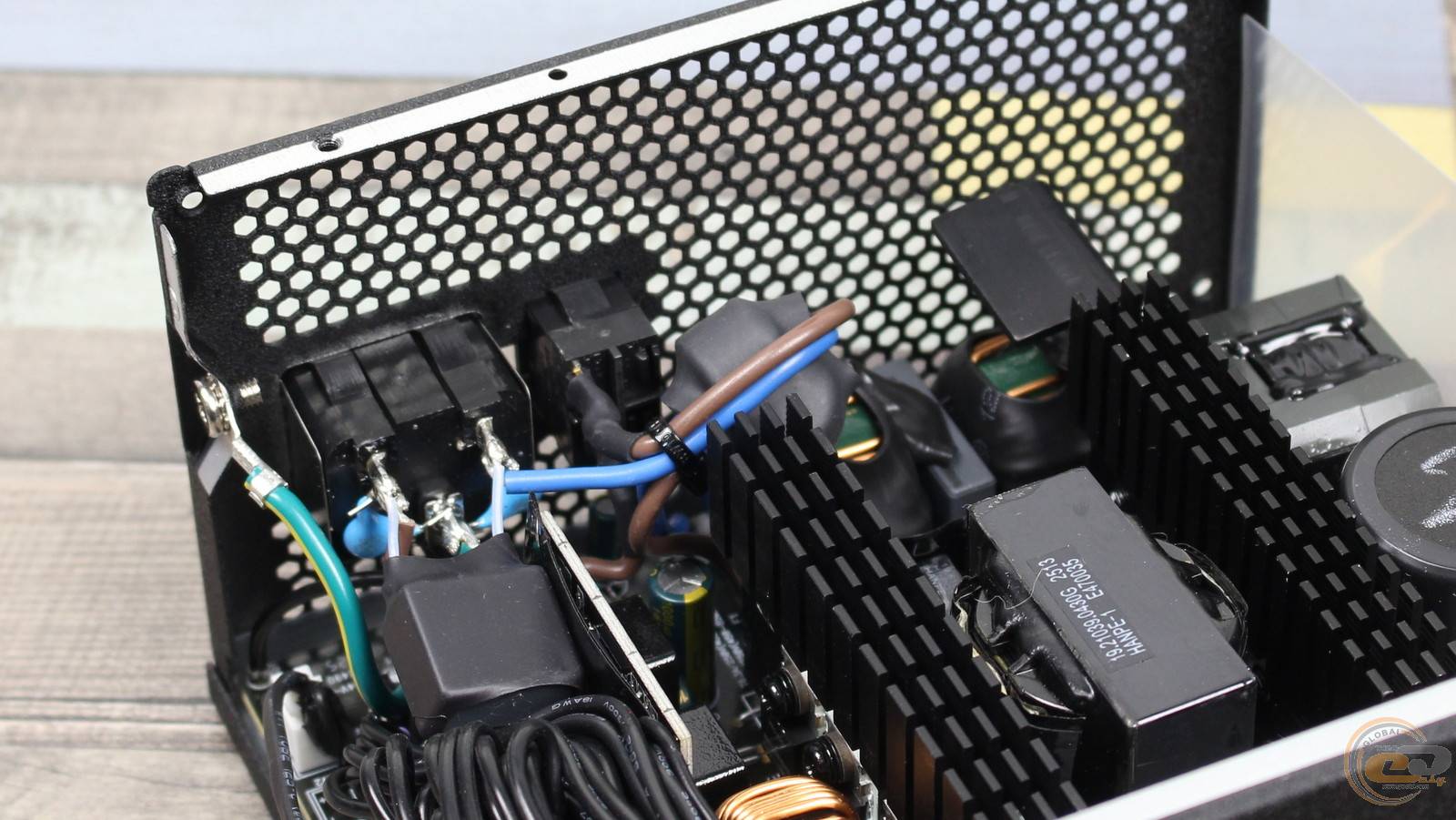

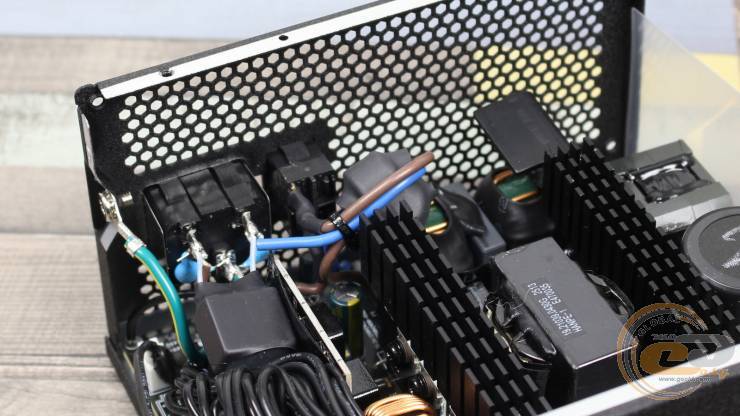

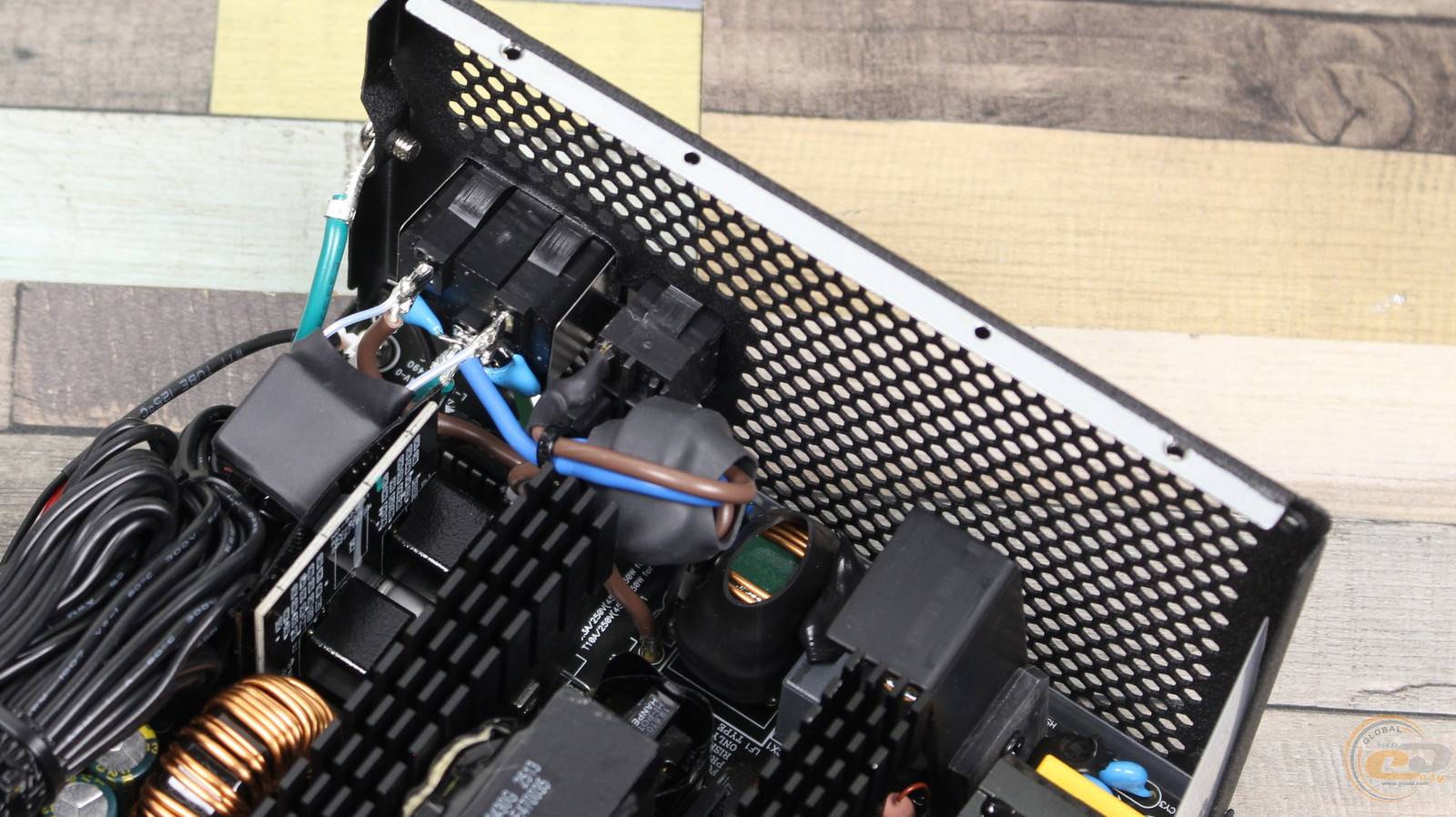

Давайте посмотрим на детали. Входной EMI-фильтр содержит пару дросселей, набор необходимых X- и Y-конденсаторов и варистор для защиты от перенапряжения.

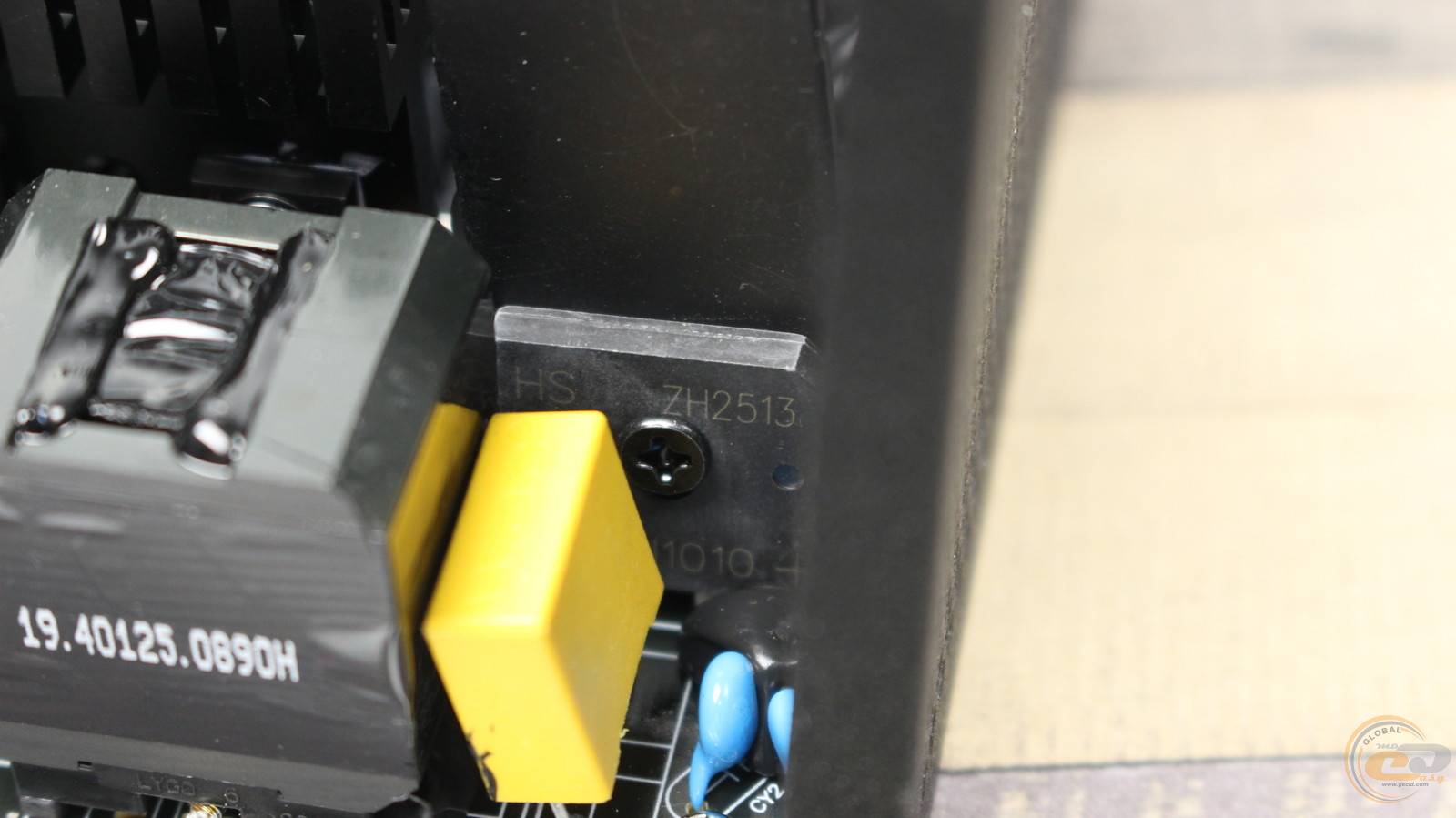

На отдельном радиаторе зафиксирован диодный мост GBU 1010, рассчитанный на ток до 10 А – именно такое значение указано в спецификации блока питания.

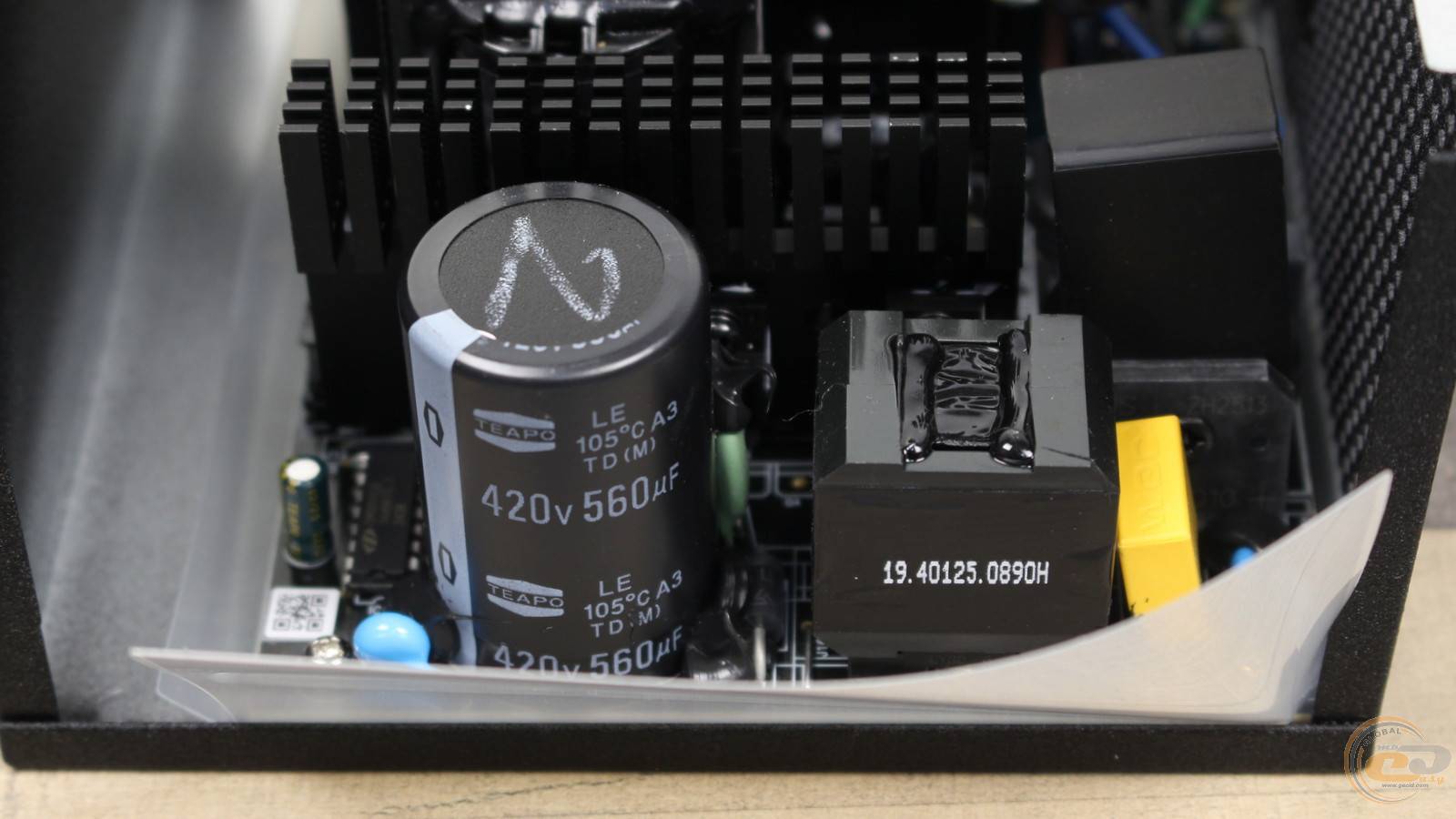

Далее расположен габаритный дроссель узла APFC, радиатор с силовыми элементами и терморезистор. Входной высокотемпературный конденсатор изготовлен тайваньской компанией TEAPO, впрочем, его емкость сравнительно небольшая как для 850-ваттника.

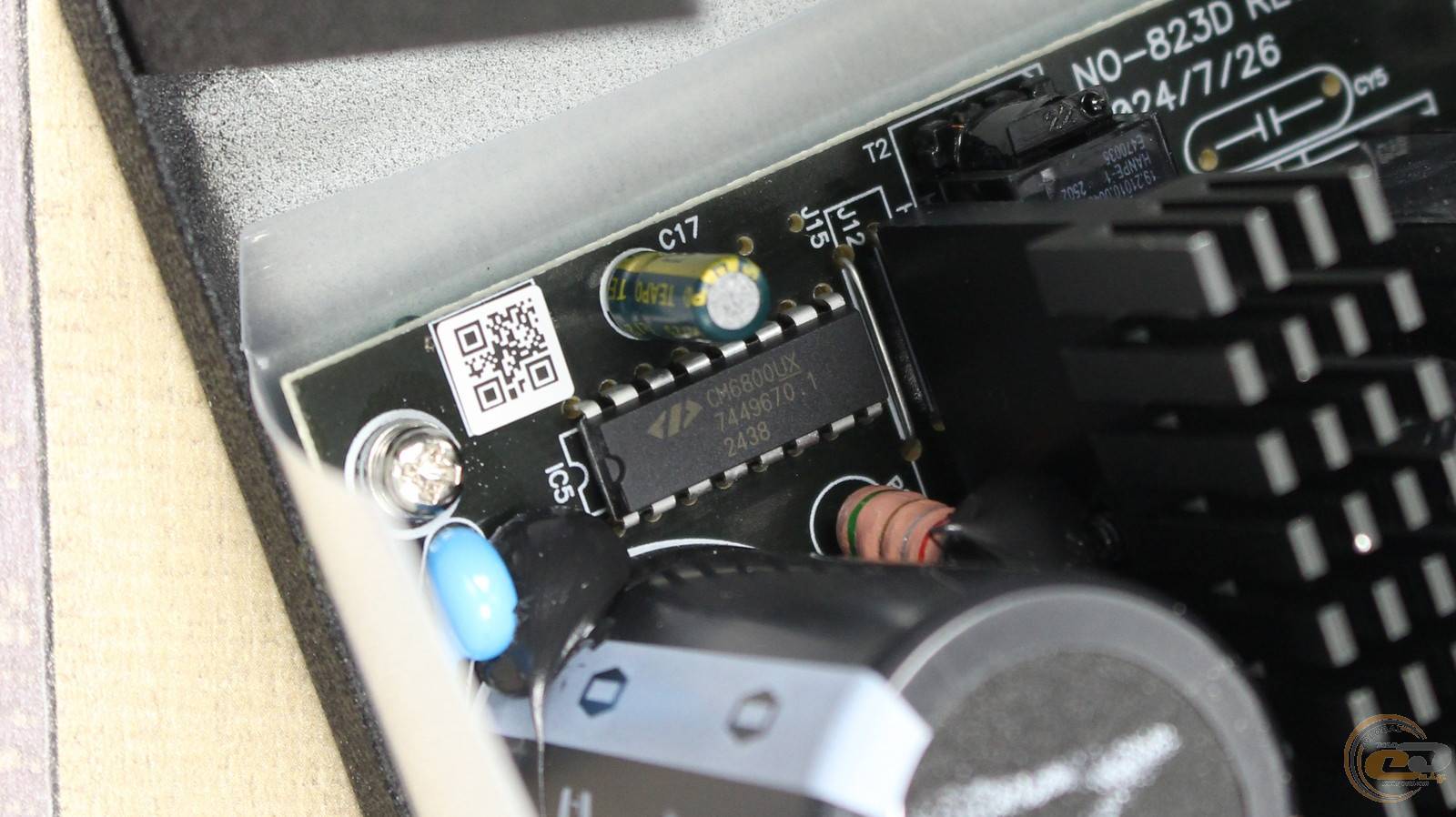

Рядом распаян чип CM6800UX, сочетающий функции ШИМ-контроллера и контроллера модуля APFC.

Традиционно для недорогих блоков питания в основе HIGH POWER EP-850 REVO применяется двухтактный прямоходный преобразователь (Double Forward Topology).

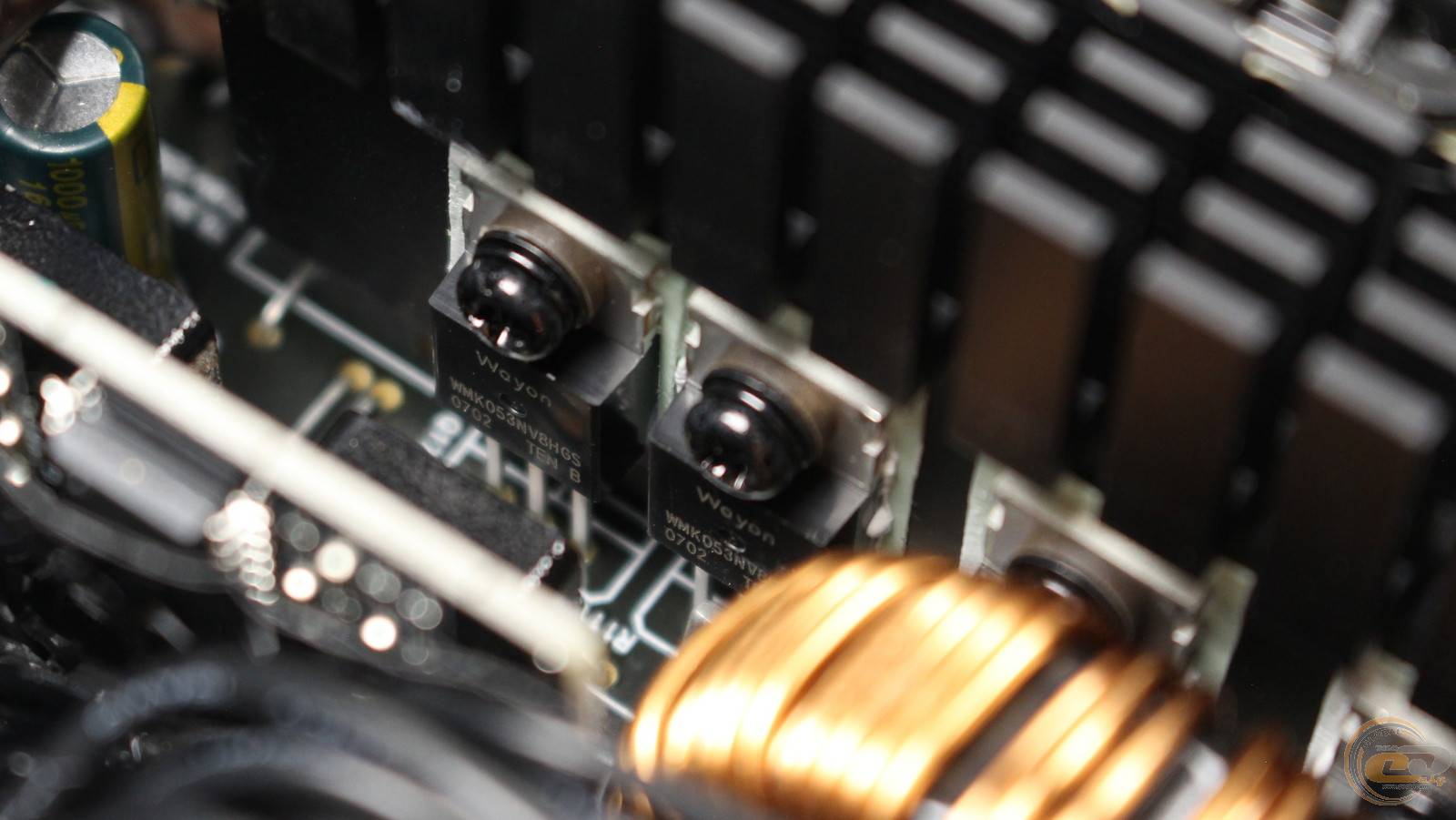

В составе выпрямителя напряжения работают полевые транзисторы производства китайской компании Wayon, закрепленные на совместном радиаторе.

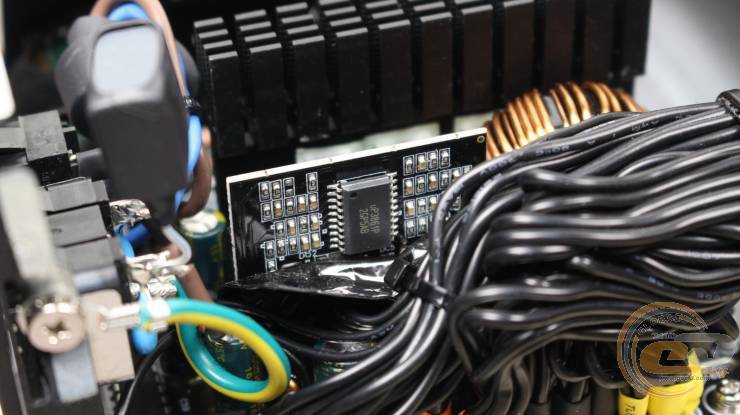

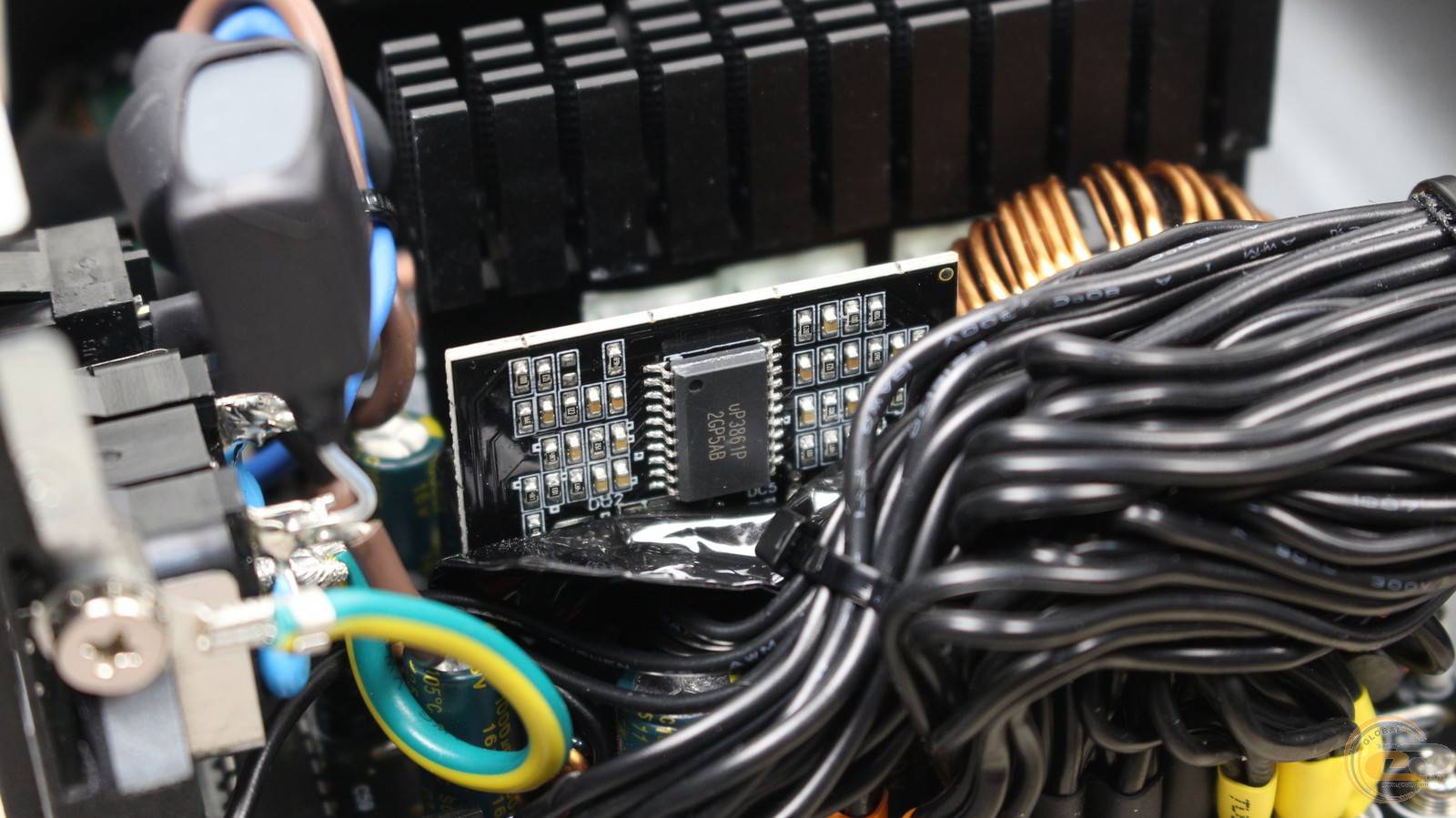

Далее расположен выходной дроссель и дочерняя плата с DC-DC-преобразователями, формирующими каналы +5В и +3,3В под управлением двухканального контроллера uP3861P.

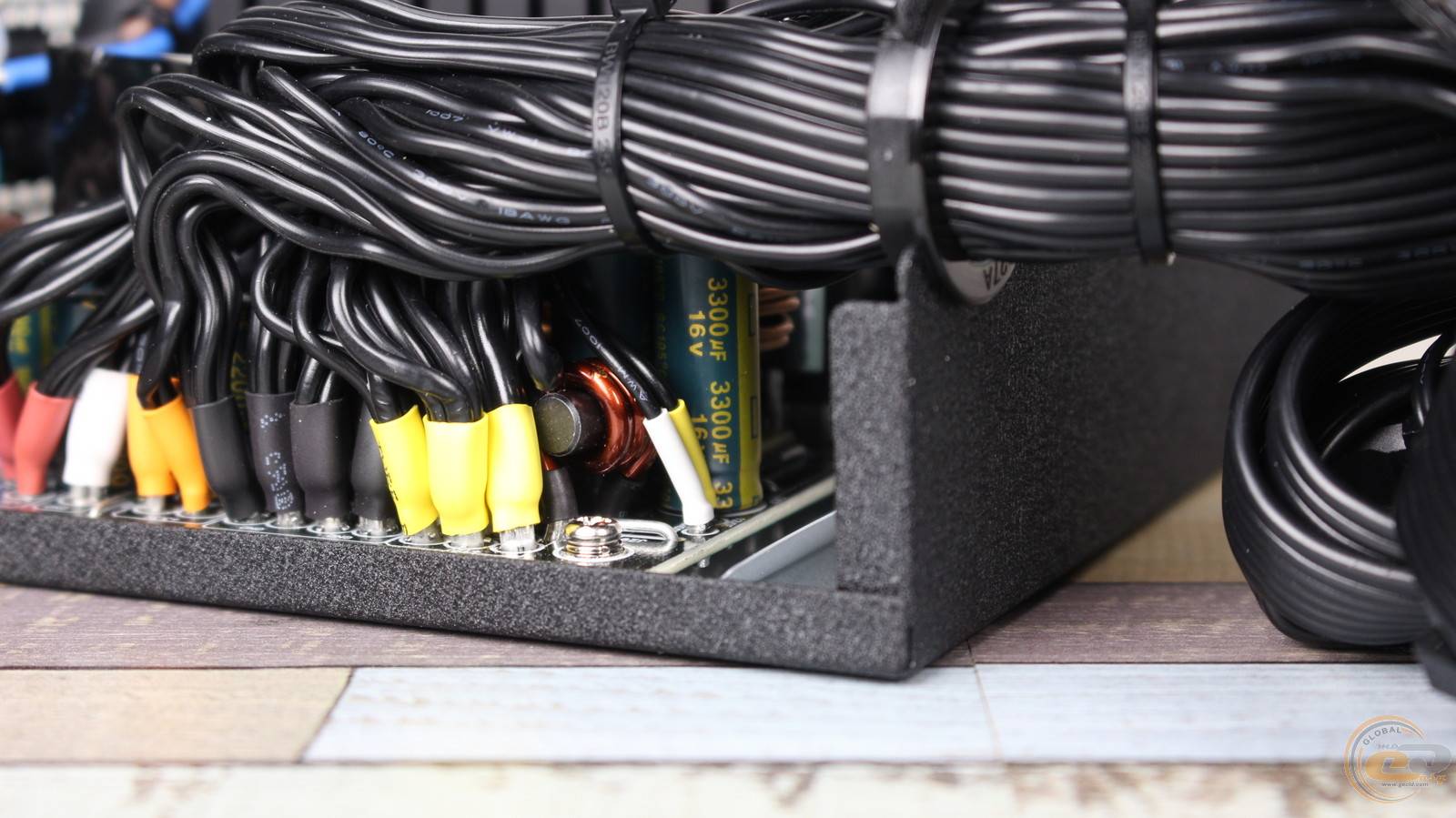

Как и было сказано на коробке, в устройстве используются высокотемпературные конденсаторы TEAPO. Для блока питания в данном ценовом сегменте такое наполнение можно считать очень удачным. Приятно и то, что заявленные производителем характеристики соответствуют реальности.

В завершение внутреннего обзора вспомним о реализации в тестируемом блоке питания полного набора защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрева (OTP)
• от перегрузки по току каждого канала (OCP).

Кросс-нагрузочные характеристики

Пора проверить устройство на практике. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

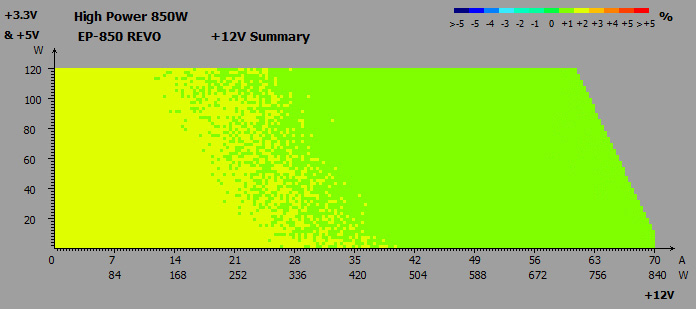

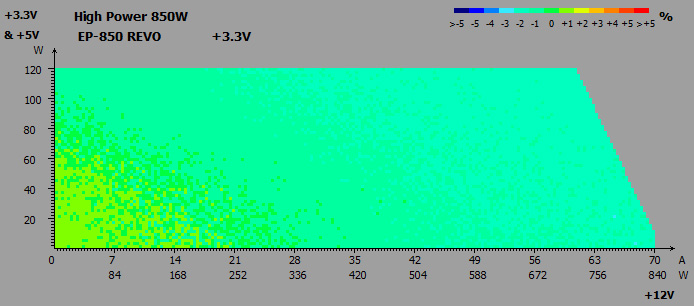

Во время кросс-нагрузочных тестов на основных линиях питания HIGH POWER EP-850 REVO были зафиксированы следующие отклонения:

• линия +3,3В: от –2% до +1%;
• линия +5В: от +1% до +2%;
• линия +12В: от 0% до +2%.

На всех трех линиях получены отличные значения, достойные даже топовых блоков питания.

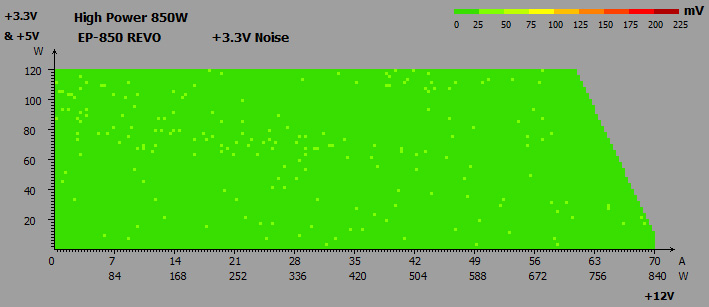

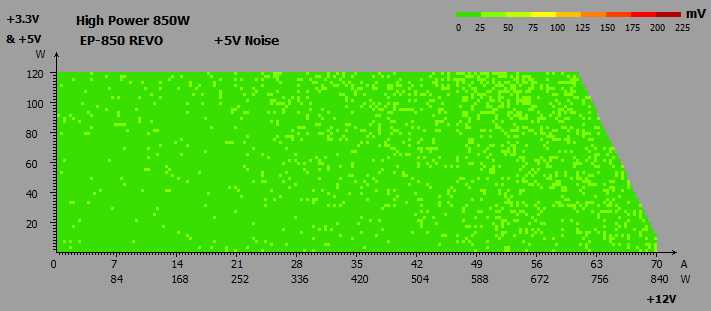

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

С пульсацией также все в порядке — на всех основных каналах они не превышают 50 мВ.

Дежурная линия питания + 5VSB

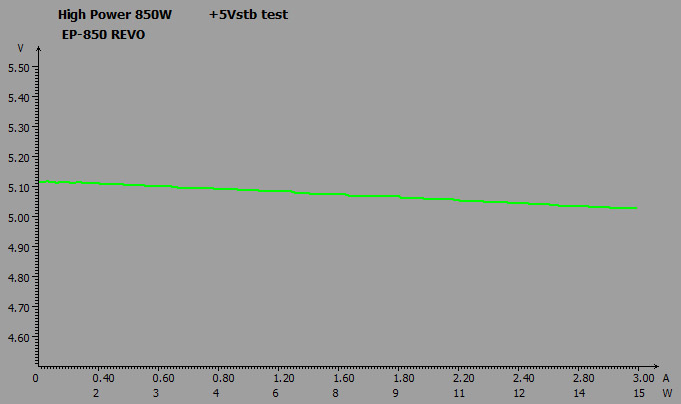

Значения напряжения дежурной линии питания находятся в допустимых пределах: от 5,12 до 5,03 В, то есть от +2,4% до +0,6%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль активного корректора мощности работает как нельзя лучше: при нагрузке в 125 Вт коэффициент PF достиг 0,9 и дальше постепенно возрастал до максимально возможных 0,99.

КПД

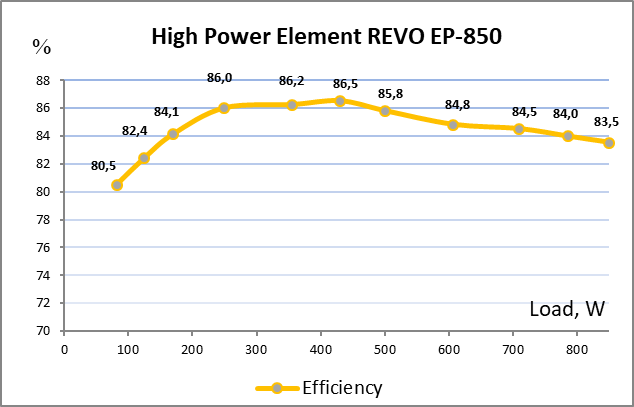

Энергоэффективность блока питания соответствует сертификации 80 PLUS Bronze. При нагрузке на уровне 20%, 50% и 100% номинальной мощности коэффициент полезного действия превышал необходимые значения — 82%, 85% и 82% соответственно.

Система охлаждения и температурный режим

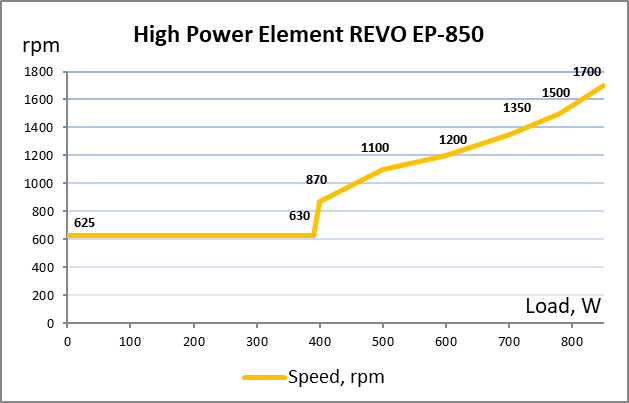

До отметки 400 Вт вентилятор HIGH POWER EP-850 REVO очень тихо работает на скорости 620-630 об/мин. Далее до 1300 об/мин при 700 Вт звук от пропеллера остается тихим. И только в диапазоне от 700 до 850 Вт вертушка разгоняется до 1700 об/мин, а шум достигает все еще комфортного уровня ниже среднего.

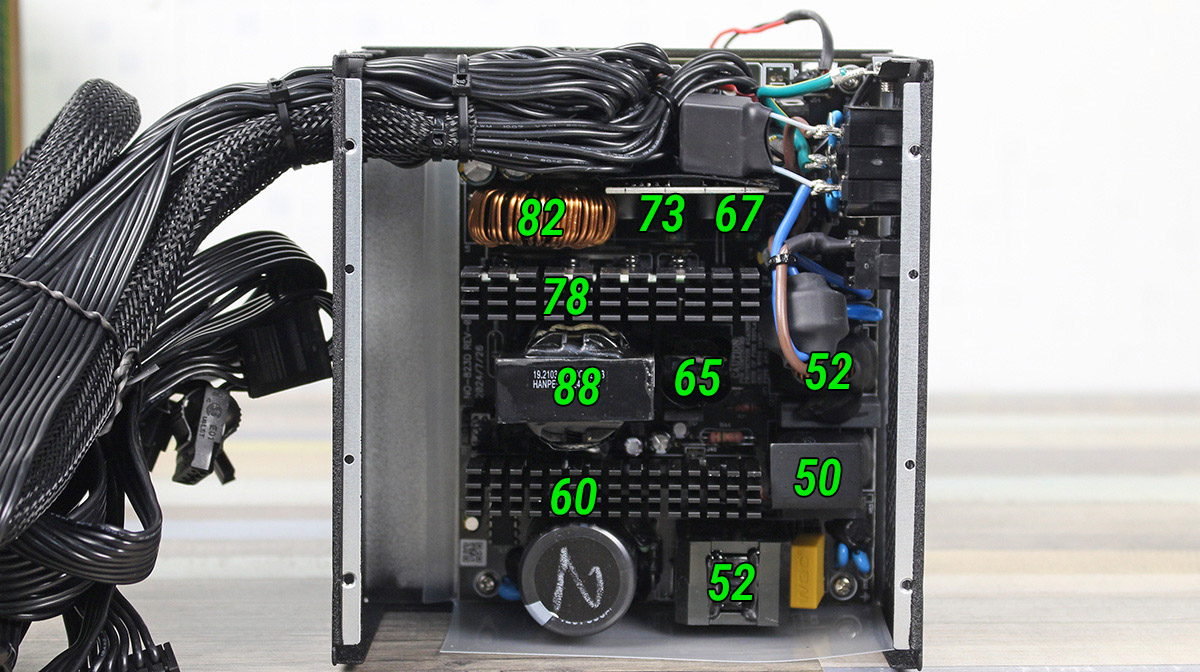

После 20-минутного тестирования под нагрузкой 800 Вт главный трансформатор прогрелся до 88°C, что является достаточно высоким показателем. Значительный нагрев наблюдался и у выходного дросселя — до 82°C, а он, в свою очередь, подогревает расположенные рядом электролитические конденсаторы.

Во время теста температура в помещении составляла 25°C.

Практические испытания на реальной конфигурации

Для проверки на реальной конфигурации был собран мощный ПК с 12-ядерным 24-поточным процессором AMD Ryzen 9 5900X и 450-ваттной видеокартой ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простая» и «Максимальная нагрузка», которая создавалась с помощью теста для нагрузки на видеокарту FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Использование DC-DC-преобразователей принесло хорошие плоды: напряжения на трех основных линиях превышали номинальные значения на 1,5-3,8% - это очень хорошие показатели, которые остаются далекими от граничных пределов. А разница между показателями в простое и под нагрузкой и совсем незначительная – не более 0,9%. Что касается проседаний напряжений ниже номиналов, то их не было.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всем преимуществам, HIGH POWER EP-850 REVO демонстрирует очень низкое энергопотребление: всего 2 Вт в выключенном состоянии компьютера и 5 Вт в спящем режиме.

Итоги

Блок питания HIGH POWER EP-850 REVO (HP1-N2850BR-H12S) за ₴3150 или $73 демонстрирует отличное соотношение цены и возможностей.

Он уверенно выполняет свои основные функции: обеспечивает стабильные напряжения благодаря DC-DC преобразователям и без проблем выдает заявленную мощность. При этом устройство работает тихо, а до нагрузки 400 Вт – почти бесшумно.

Внутреннее наполнение выглядит качественным, учитывая ценник: использованы высокотемпературные тайваньские конденсаторы TEAPO, реализован полный набор ключевых защит, а также предусмотрено достаточное количество коннекторов, включая современный PCIe 5.1 (12V-2×6) мощностью 600 Вт.

Впрочем, не обошлось без нюансов – при длительной нагрузке около 800 Вт заметно нагреваются главный трансформатор и выходной дроссель, хотя полученные значения не являются критическими. Кроме того, устройство поддерживает работу в сетях 200-240 В, в то время как конкуренты часто предлагают более широкий диапазон – 100-240 В.

В общем же, HIGH POWER EP-850 REVO является достойным выбором для пользователя, который ищет мощный и современный блок питания при ограниченном бюджете.

Достоинства:

• хороший уровень КПД (сертификат 80 PLUS Bronze);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки напряжений при подключении мощной конфигурации;
• наличие всех ключевых видов защиты;
• использование высокотемпературных тайваньских конденсаторов;
• достаточно комфортный шумовой фон на всем диапазоне нагрузок;
• очень тихая работа при нагрузке до 400 Вт;
• плоские кабели-шлейфы;
• наличие одного 600-ваттного PCIe 5.1 (12V-2×6) и трех 6+2-контактных разъемов PCIe;
• доступная цена;
• 3 года гарантии.

Особенности:

• нагрев трансформатора и выходного дросселя свыше 80°C;
• способность работать только в сетях 200-240 В;
• подшипник скольжения в вентиляторе.
