Обзор SAMA Neview 650W 80PLUS BRONZE (BTX-650-1): 650-ваттный блок питания менее чем за $60

На и без того разнообразном рынке блоков питания продолжают появляться новые бренды, которые часто предлагают немало возможностей в сочетании с очень приятными ценниками.

Например, у нас на тестировании – SAMA Neview 650W 80PLUS BRONZE (BTX-650-1), который в интернет-магазине TELEMART.UA на момент написания обзора стоит ₴2399 или менее $60. Он является одним из самых доступных 650-ваттников с бронзовым сертификатом на отечественном рынке. К тому же он имеет довольно привлекательную внешность и 3-летнюю гарантию.

Вот только мы с вами хорошо понимаем, что настоящая ценность блока питания кроится внутри. А ожидать многого от устройства нижнего ценового сегмента было бы, по меньшей мере, нелогично и несправедливо. И все же, дальше мы заглянем «под крышку», а заодно и протестируем реальные возможности этого девайса.

Спецификация

Модель	SAMA Neview 650W 80PLUS BRONZE (BTX-650-1)
Тип	ATX12V 2.31, EPS 2.91/2.92
Максимальная мощность, Вт	650
Мощность канала +12В, Вт.	612
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	13
Максимальный ток канала +5В, А	13
Максимальный ток канала +12В, А	51
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	2,5
Входное напряжение, В	200 − 240
Входной ток, А	5 − 10
КПД, %	≤88
Сертификация 80 PLUS	Bronze 230V
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.0/5.1	Нет
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Защиты	OPP, OVP, UVP, SCP
Размеры (Д х Ш х В), мм	150 х 150 х 86
Вес, кг	1,6
Гарантия, лет	3
Страница для покупки	SAMA Neview 650W 80PLUS BRONZE (BTX-650-1)

Упаковка и комплект поставки

Коробка содержит некоторую информацию об устройстве, включая электротехнические показатели.

А в комплекте поставляется все самое необходимое: кабель питания и крепежные винты, а в качестве бонуса здесь присутствуют и одноразовые стяжки для кабель-менеджмента.

Внешний вид

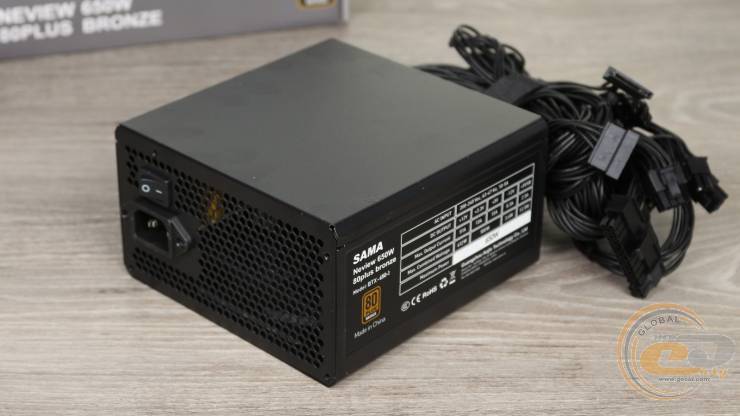

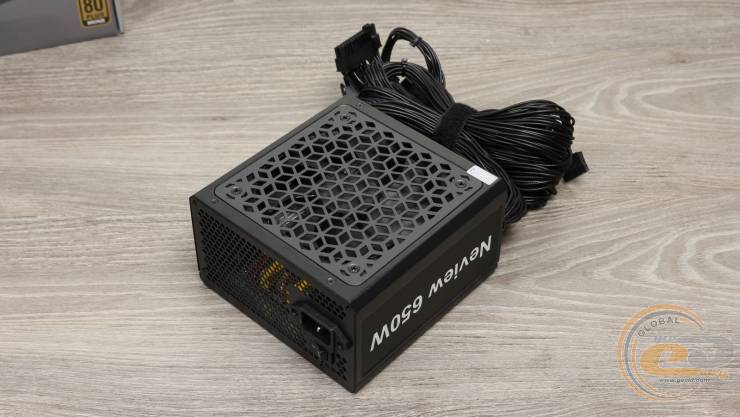

Блок питания SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) имеет габариты 150 х 150 х 86 мм, то есть он на 10 мм длиннее самых компактных ATX-моделей. А настоящей изюминкой этого устройства является его приятный внешний вид.

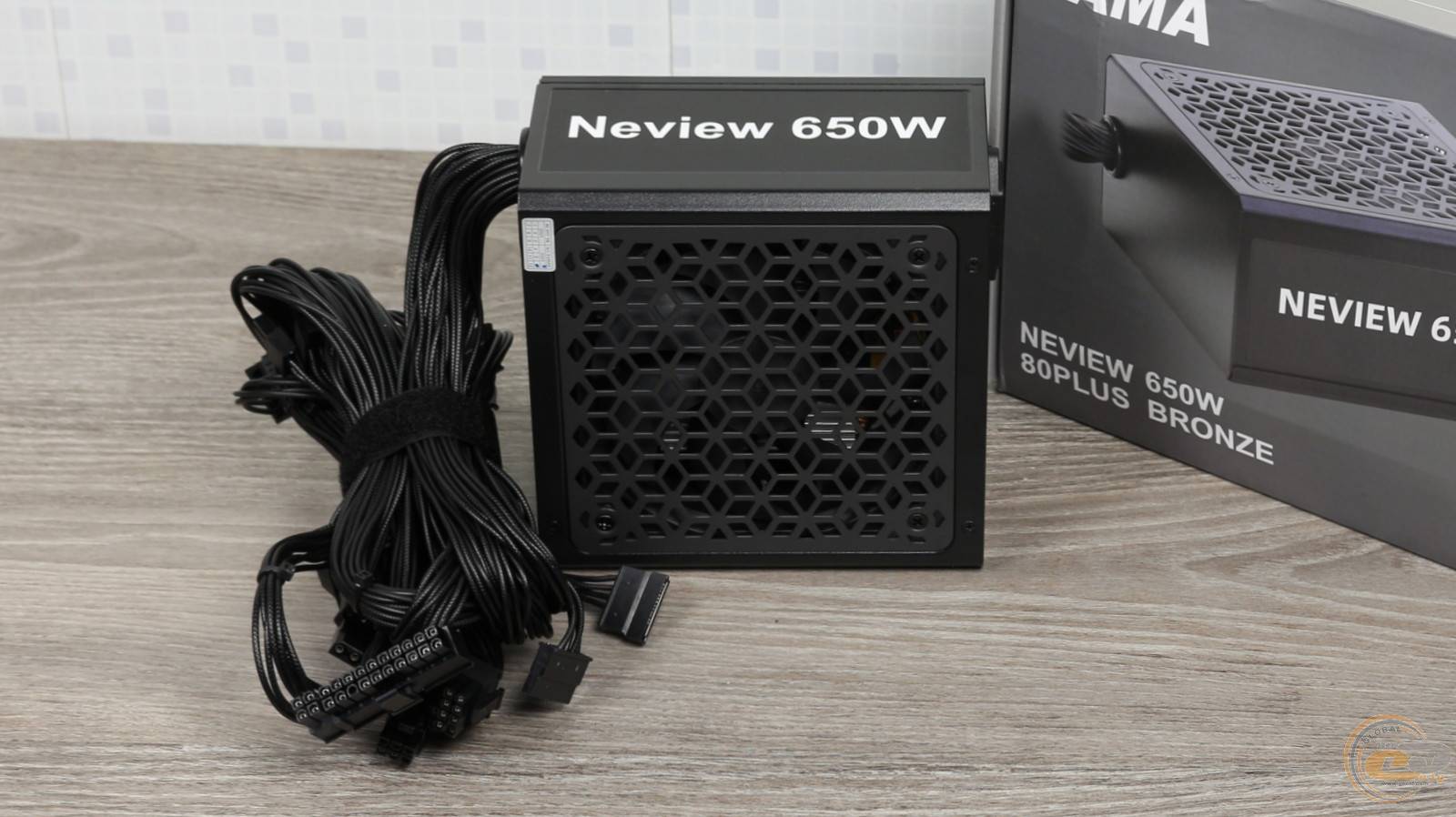

Большую роль в этом играет темно серая панель с оригинальным узором над 120-мм вентилятором, которая гармонично сочетается с черным корпусом.

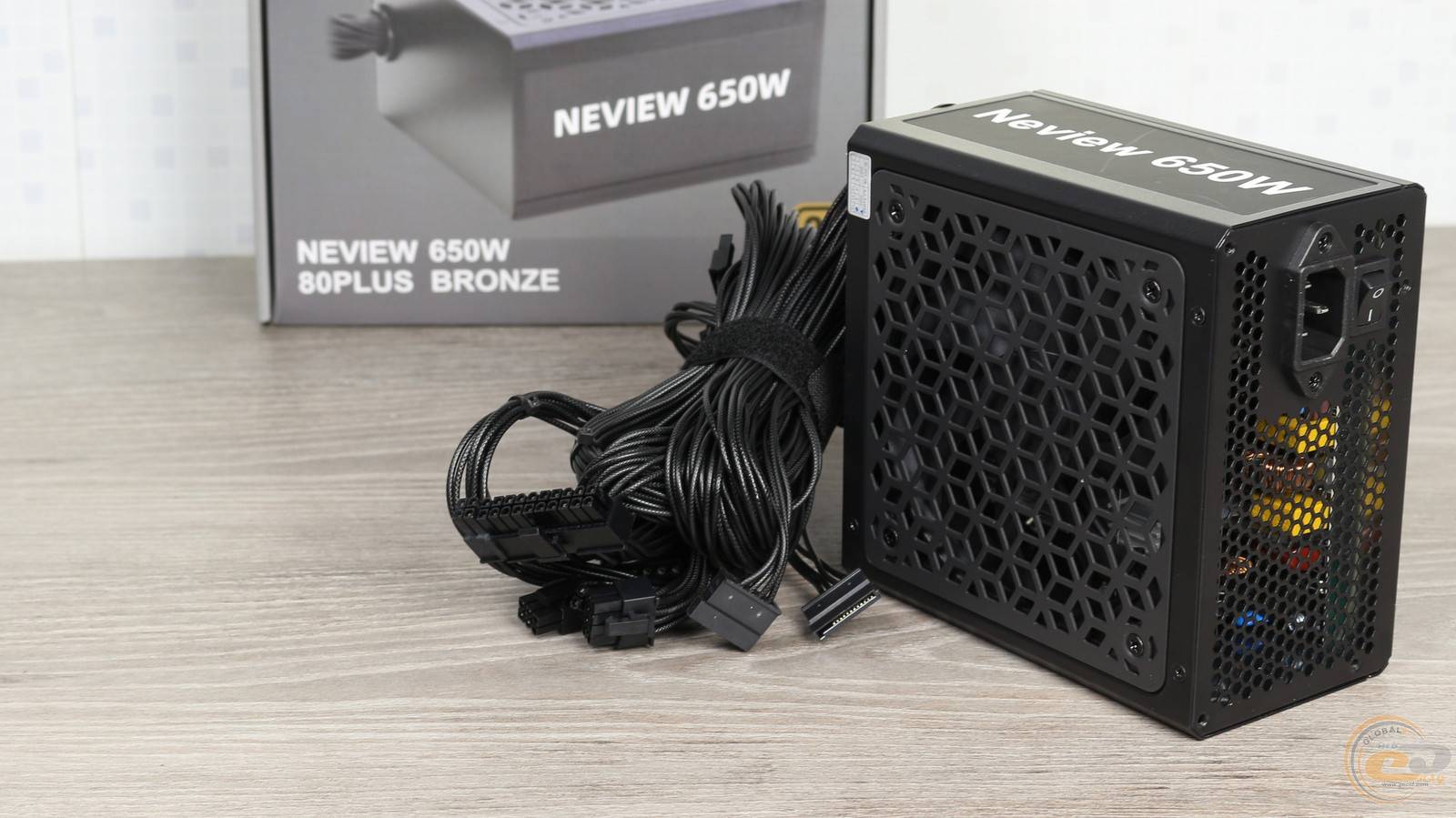

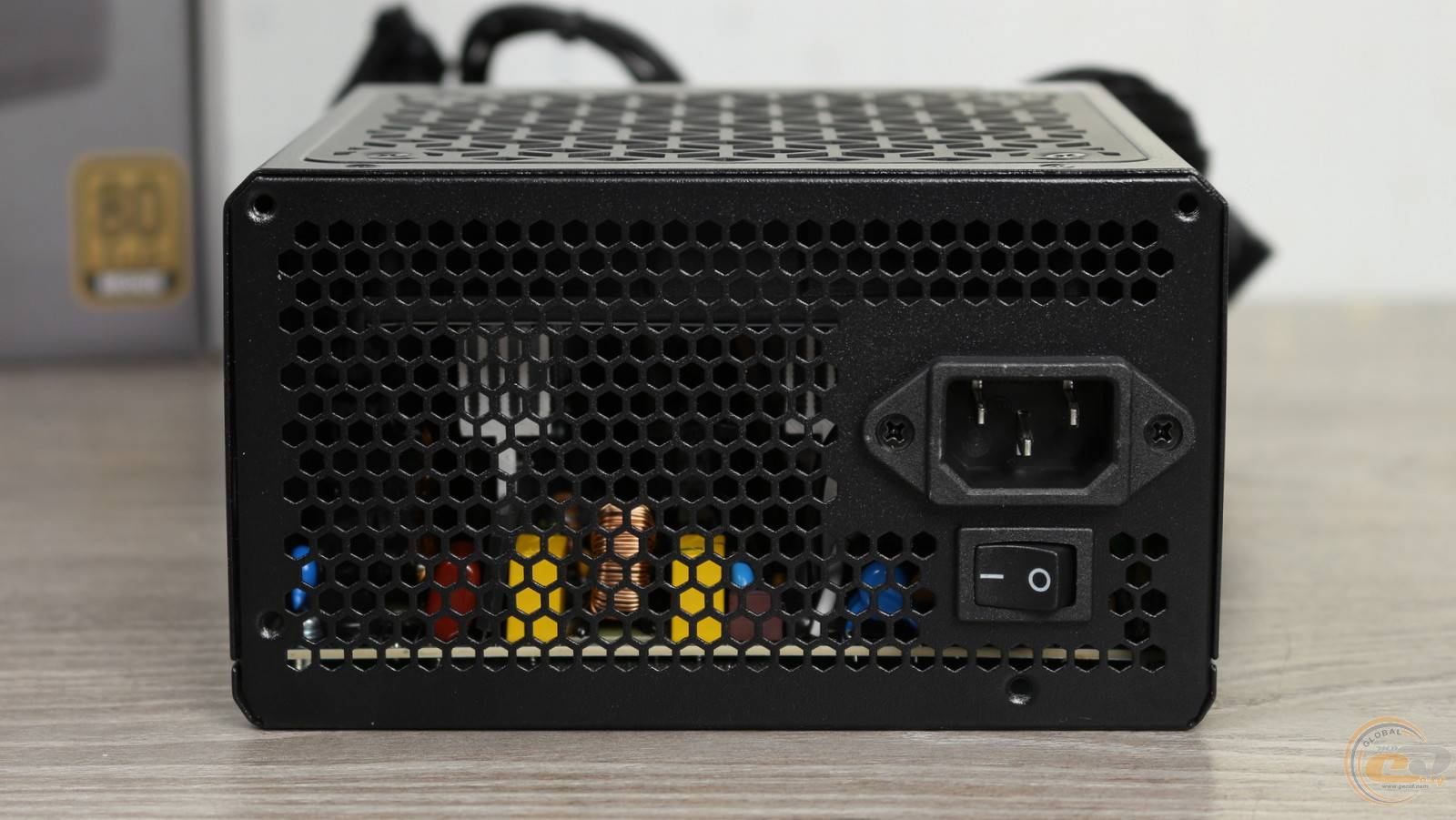

Тыльная панель вполне привычная: отверстия-соты, выключатель и разъем питания на своих местах.

На одной из боковин присутствует наклейка с указанием линейки и мощности устройства.

В то же время другая боковая сторона, которая будет видна пользователю при установке блока питания вентилятором вниз, отведена под этикетку с электротехническими характеристиками устройства.

Мощность линии +12В здесь составляет 612 Вт, что составляет 94% от номинальных 650 Вт. Такой показатель свидетельствует об использовании групповой стабилизации напряжений, что вполне ожидаемо с учетом его цены. В свою очередь, каналы +3,3В и +5В суммарно обеспечивают привычные 100 Вт. Однако отдельные их характеристики несколько ниже типичного уровня: максимальная сила тока каждого канала составляет 13 А, тогда как у многих других недорогих решений эти значения составляет 16 А и больше.

Вдобавок здесь указана сертификация 80 PLUS BRONZE. Правда, данный блок питания поддерживает работу исключительно в электросетях с напряжением 200-240 В.

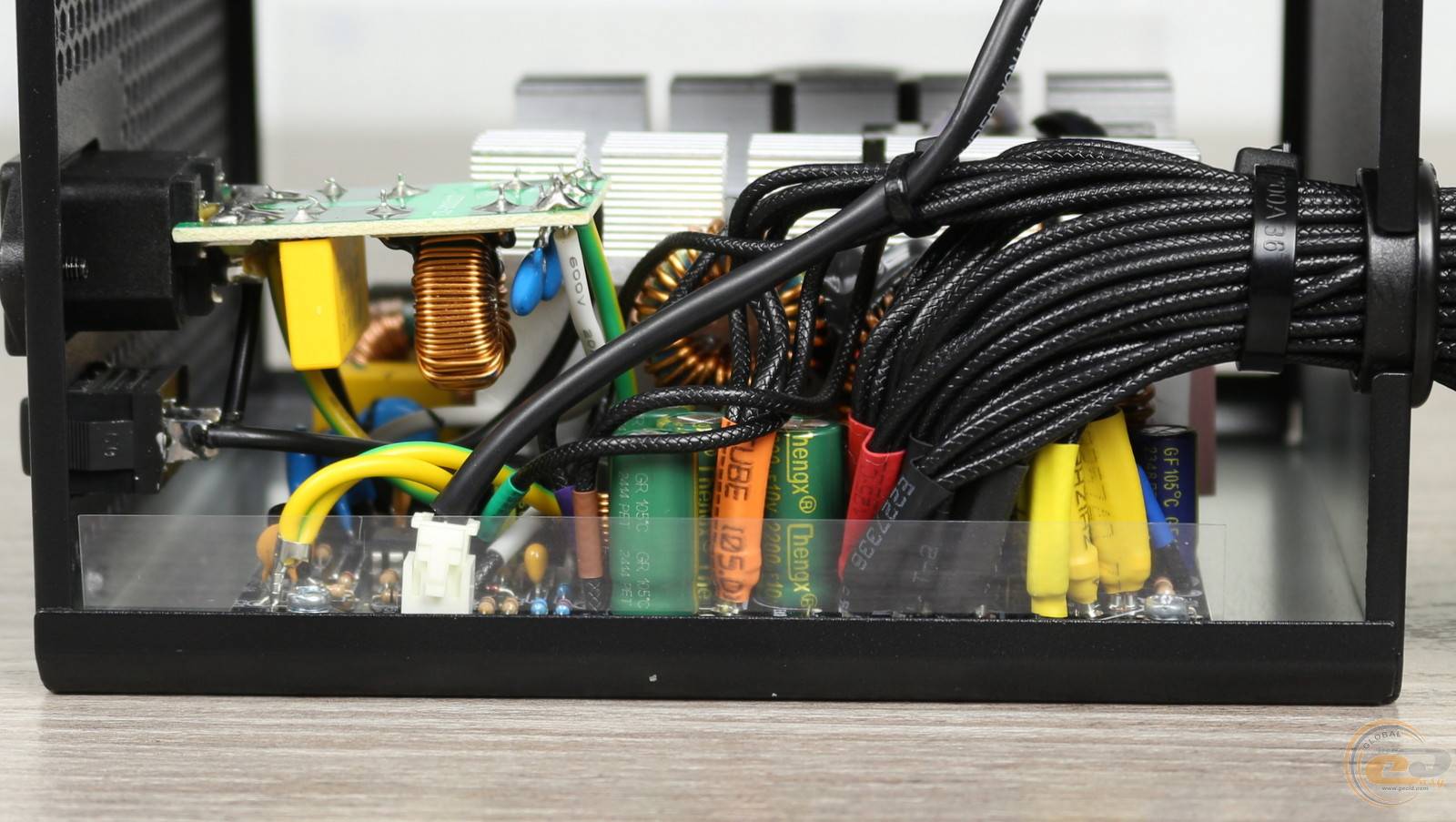

Поскольку перед нами доступное решение, кабели выведены непосредственно из его корпуса. По периметру отверстия имеется пластиковая вставка, а сами провода смотрятся достаточно качественно благодаря черной нейлоновой оплетке с текстурированной поверхностью под текстиль. Набор доступных коннекторов выглядит следующим образом:

Основные коннекторы питания – это 20+4-контактный ATX и два 4+4-контактных ATX12V на общем кабеле. Для питания видеокарт предусмотрено четыре 6+2-контактных разъема PCIe, расположенных на двух отдельных проводах. А вот рассчитывать на поддержку PCIe 5.0/PCIe 5.1, учитывая бюджетность устройства, не стоит. Для подключения жестких дисков и другой периферии предусмотрено шесть разъемов SATA и три PATA на трех отдельных кабелях. Как для недорогого решения такой набор выглядит довольно достойно. К тому же радует хорошая длина проводов, что пригодится при скрытой их прокладке.

В целом внешность тестируемого блока питания довольно симпатичная. И она явно понравится покупателю, находящемуся в поисках недорогого 650-ваттника.

Внутреннее строение

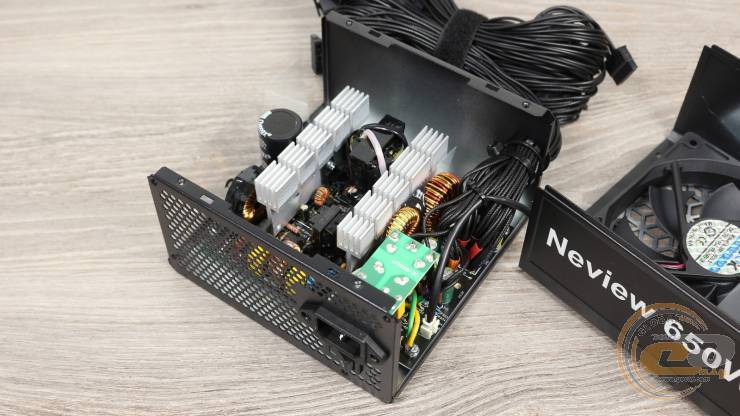

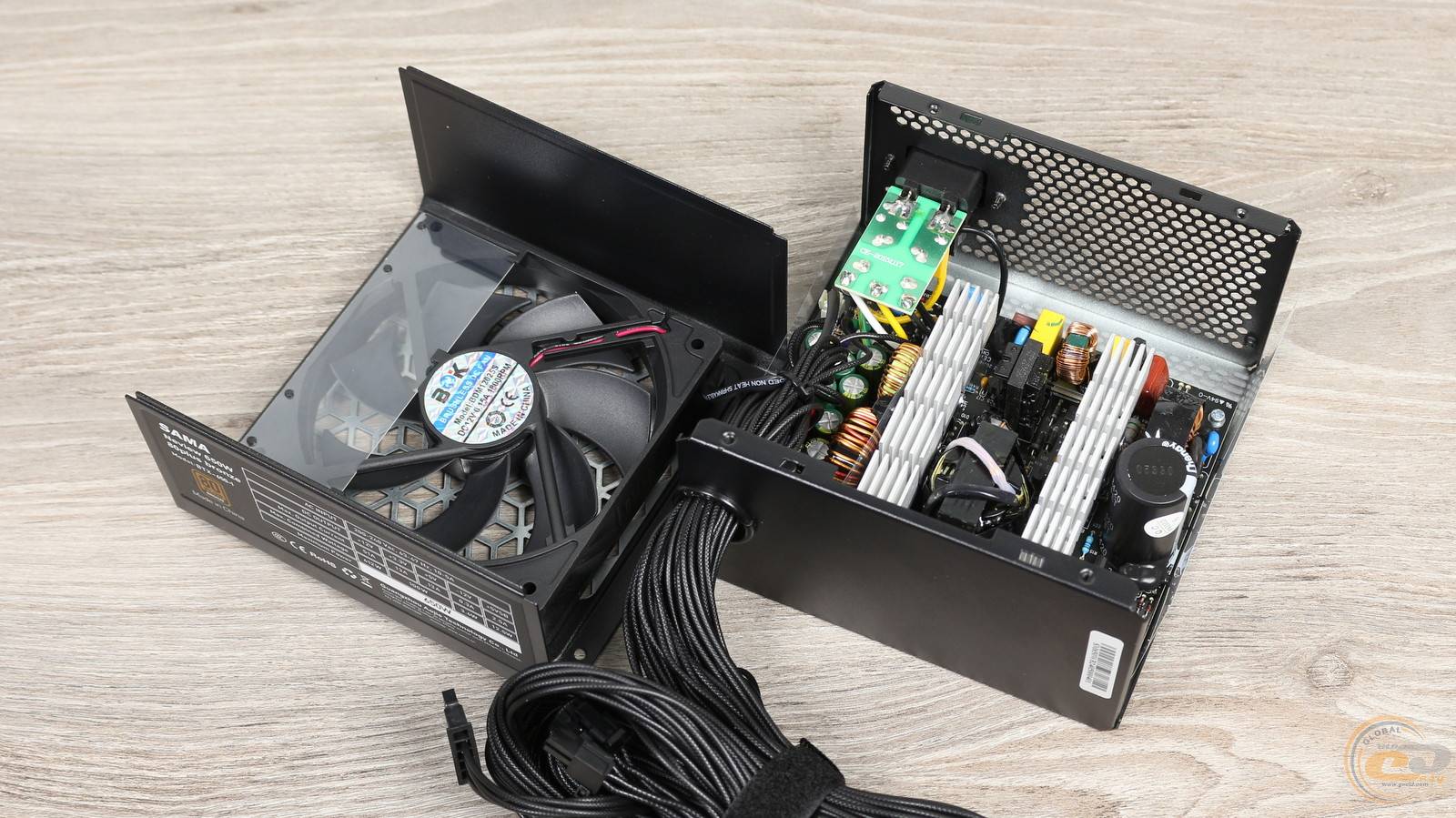

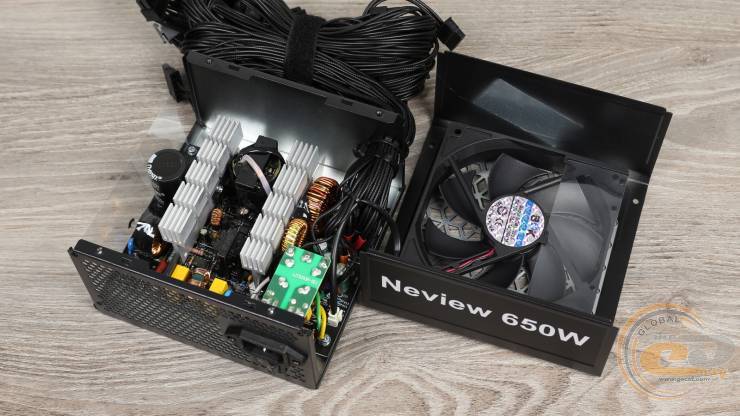

А что же интересного внутри тестируемого устройства?

Вентилятор BOK BDM 12025S нам уже встречался ранее. Он имеет диаметр 120 мм и привычный 25-мм профиль, а буква «S» в конце названия намекает на использование бюджетной втулки. Энергопотребление данного элемента составляет 1,8 Вт (12 В при 0,15 А), а максимальная частота вращения указана на уровне 1800 об/мин. Также здесь есть прозрачная пластина, призванная оптимизировать воздушный поток и направить его на самые горячие компоненты.

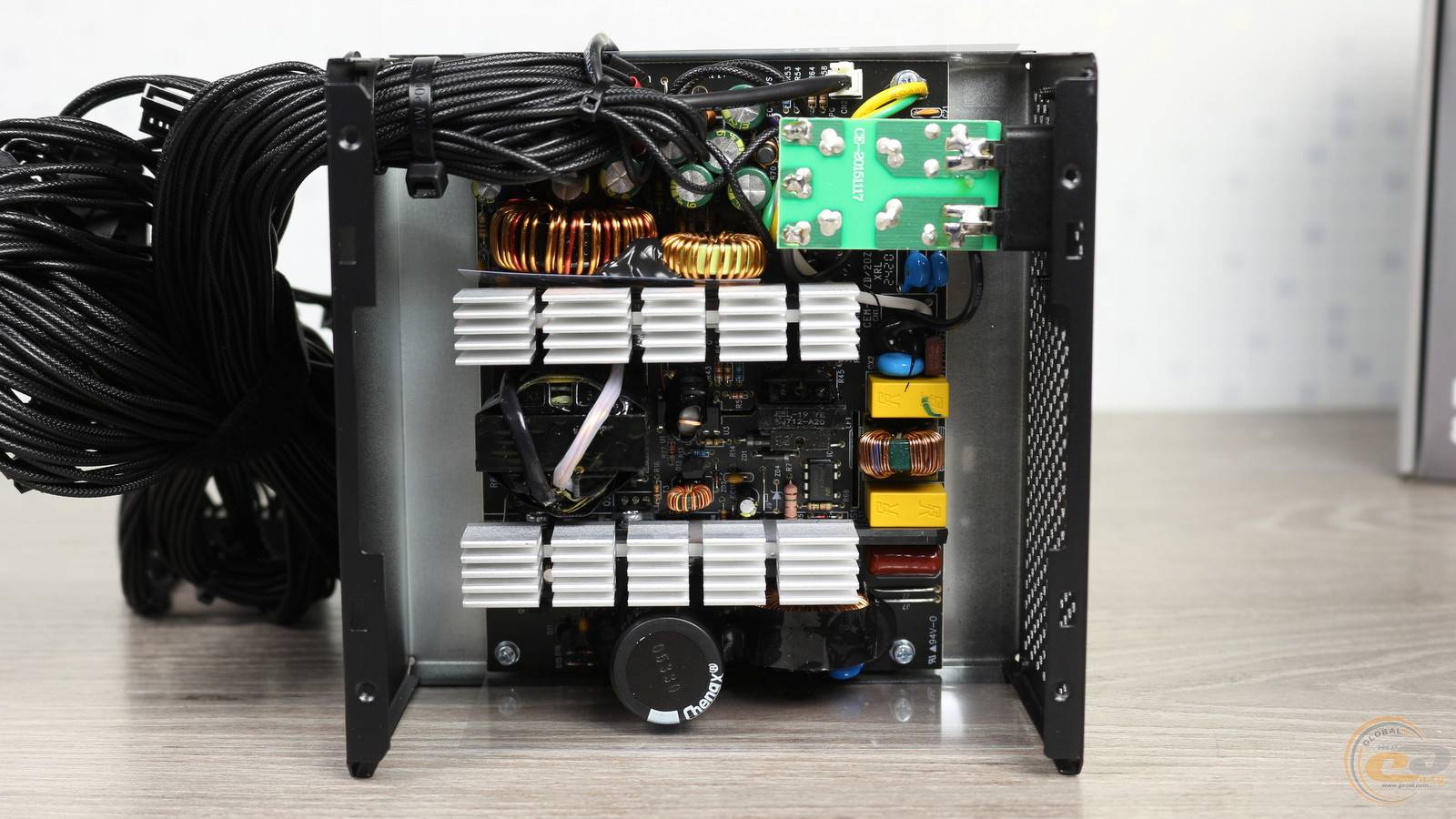

Элементы пассивного охлаждения внутри блока питания SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) вполне привычные. Речь идет о паре продолговатых радиаторов: один на элементах первичной цепи, а другой – вторичной. А теперь – несколько абзацев о деталях.

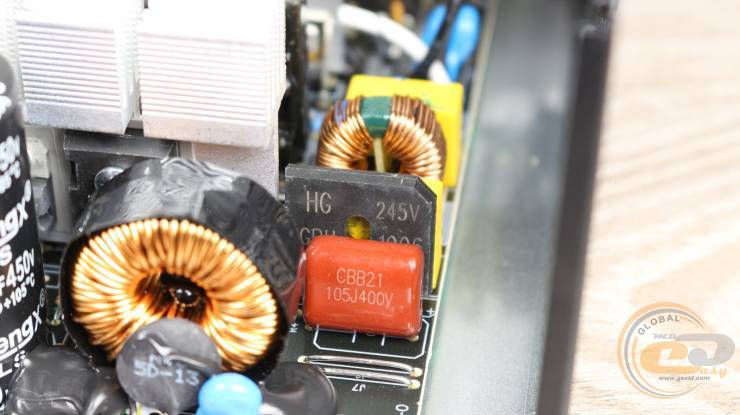

Хотя перед нами очень доступное устройство, EMI-фильтр здесь набран в полном составе: на месте пара катушек, Y- и X-конденсаторы, а также варистор.

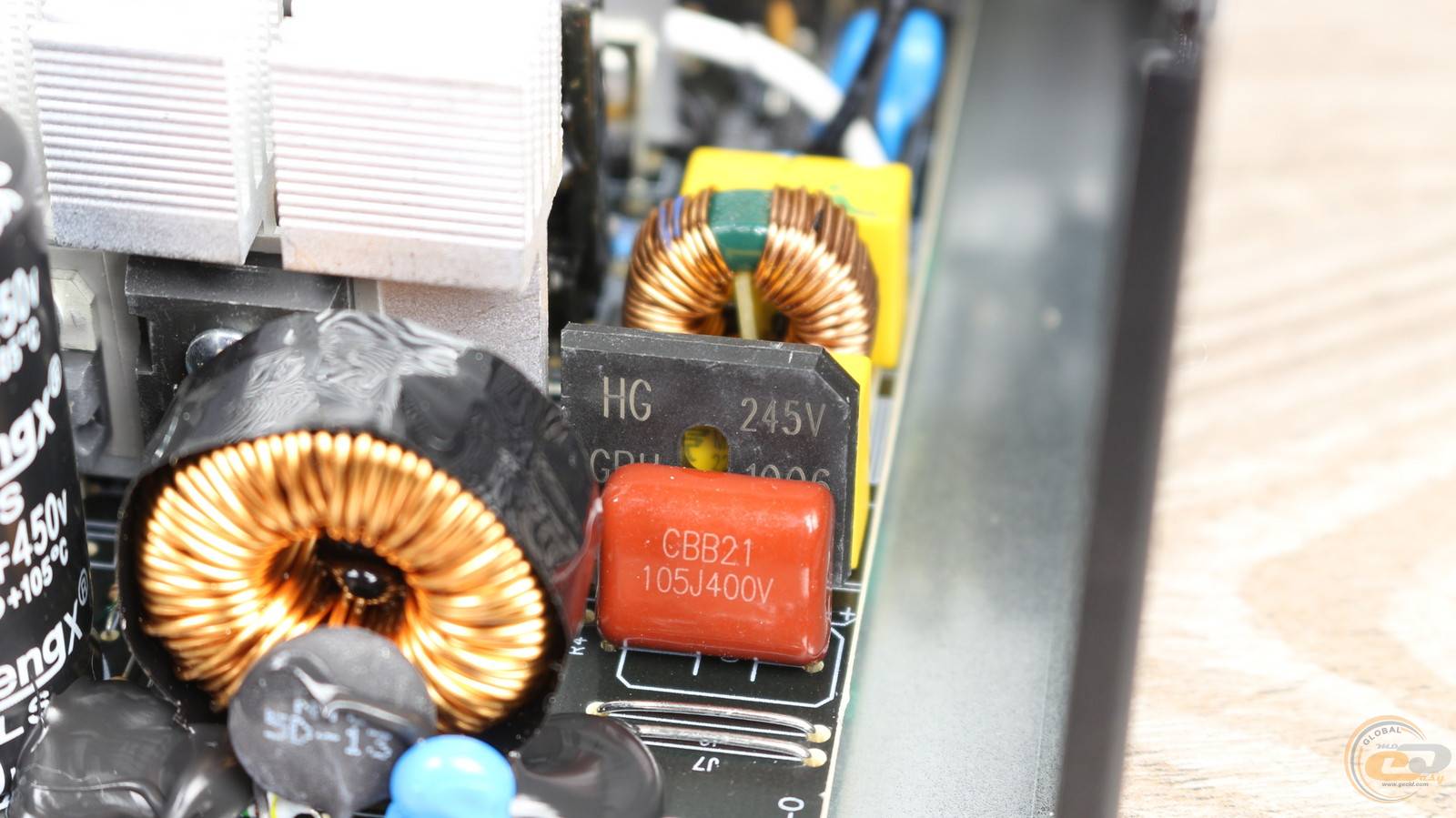

Далее расположена диодная сборка без дополнительного охлаждения, что закономерно, учитывая работу устройства в сетях 220-240 В. Ее маркировка GBU1006, указывающая на достаточно большой входной ток – до 10 А.

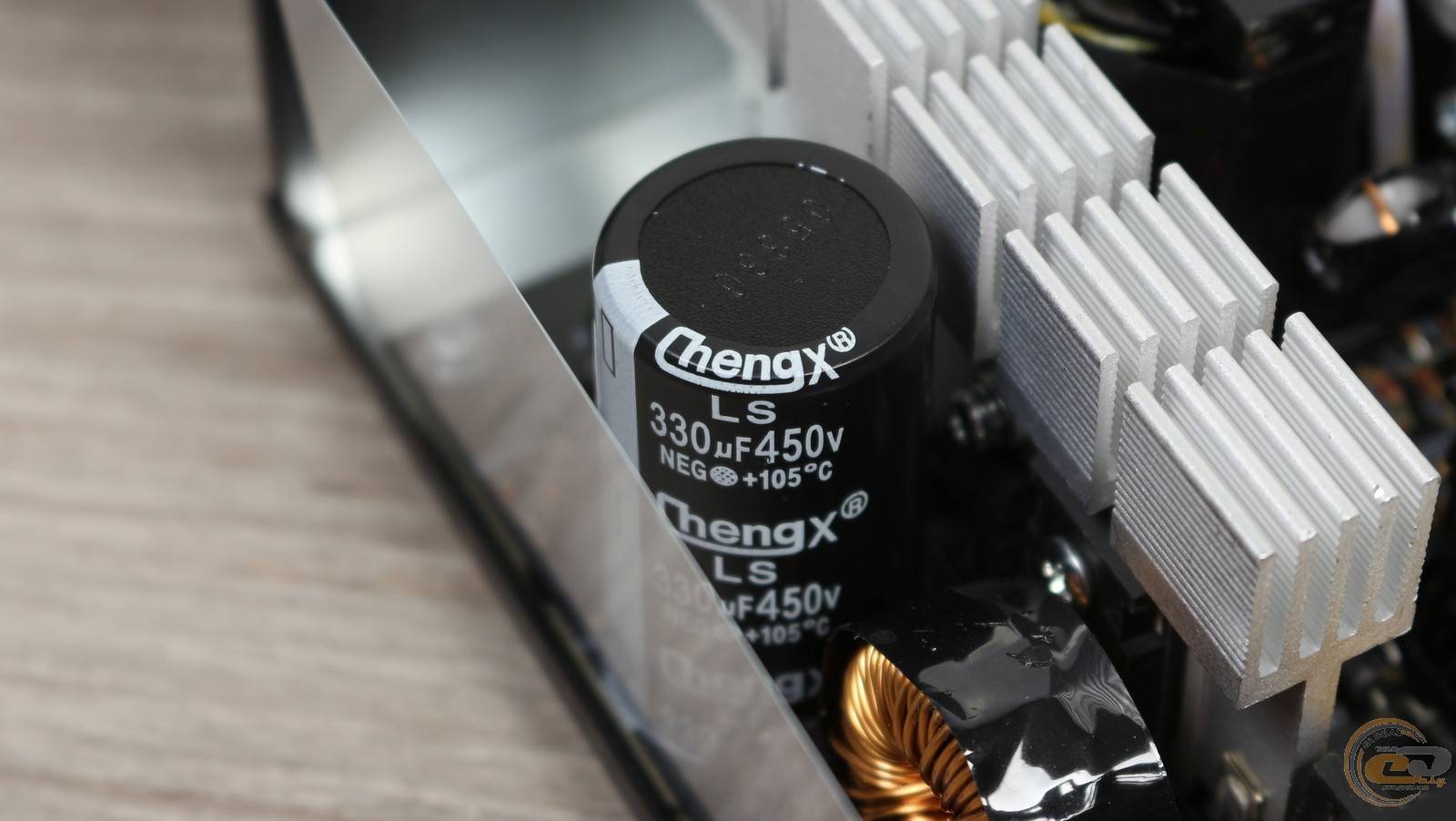

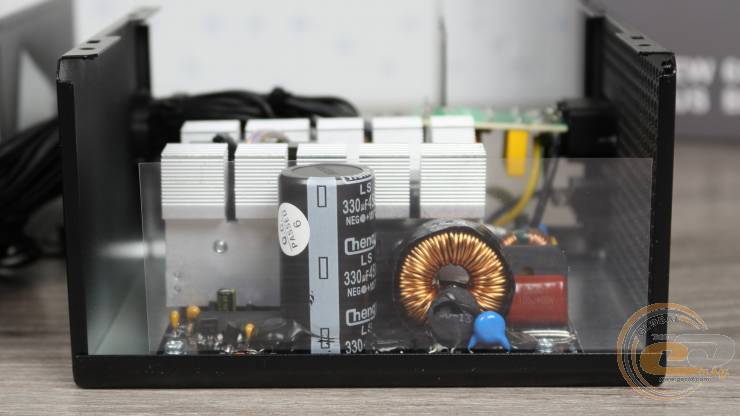

Рядом с первым радиатором и дросселем узла APFC распаян входной конденсатор от компании ChengX.

Его емкость составляет 330 мкФ – это минимальное значение для 650-ваттника, зато это решение относится к высокотемпературной серии. И хотя на коробке блока питания указано использование электролитов из Тайваня, на самом деле это представитель известного китайского бренда.

Между радиаторами расположился трансформатор, а дальнейшее выпрямление напряжения происходит силовыми элементами на втором охладителе.

Как и ожидалось, в наличие самая бюджетная групповая стабилизация выходных напряжений - есть отдельный компактный дроссель для канала +3,3В и значительно больший - общий для линий +5В и +12В.

В узле фильтрации и других участках SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) используются также высокотемпературные электролиты от китайской ChengX.

Да и те силовые элементы, которые нам удалось рассмотреть (CYS, Lonten), тоже имеют китайское происхождение.

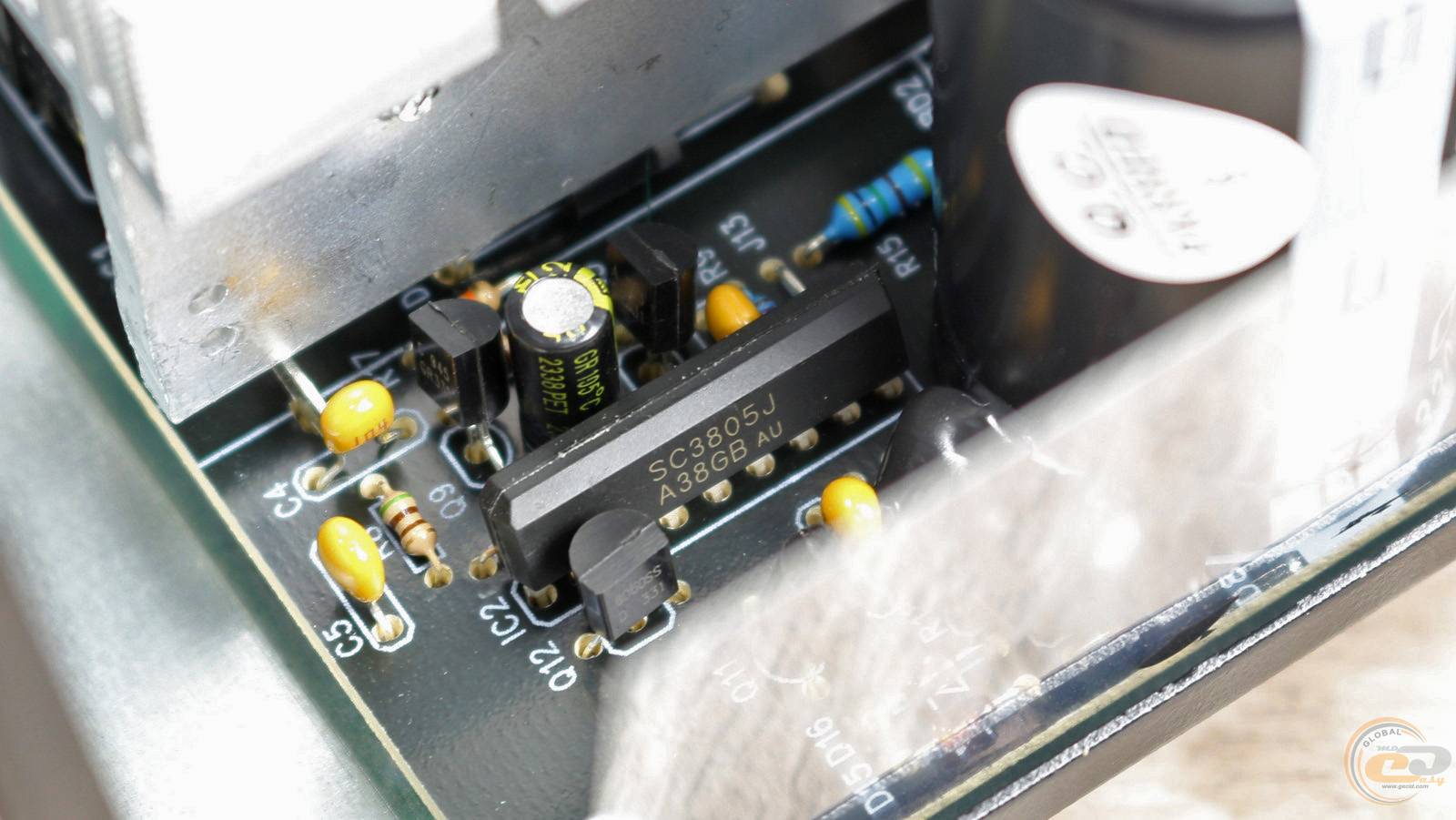

И последний компонент, о котором хотелось бы упомянуть – это микросхема SC3805J, с помощью которой были реализованы четыре ключевых вида защиты:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP).

Кросс-нагрузочные характеристики

А теперь переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

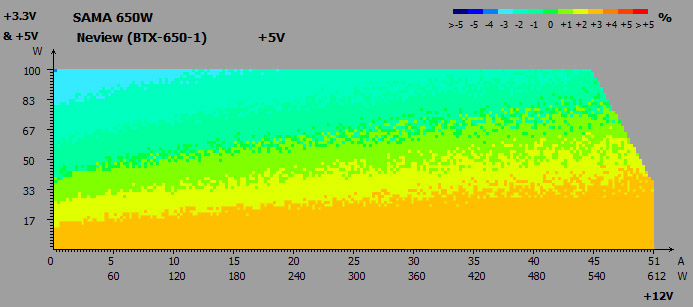

Во время кросс-нагрузочных тестов на основных линиях питания SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) были зафиксированы следующие отклонения:

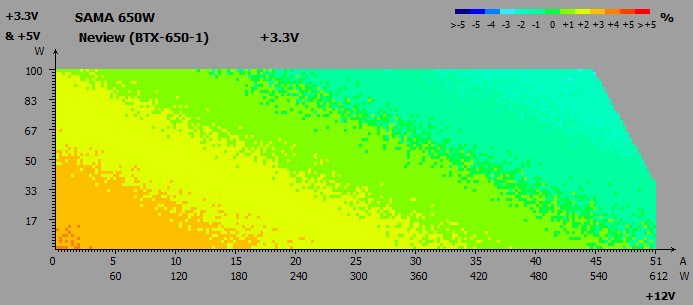

• линия +3,3В: от –2% до +3%;
• линия +5В: от –3% до +3%;

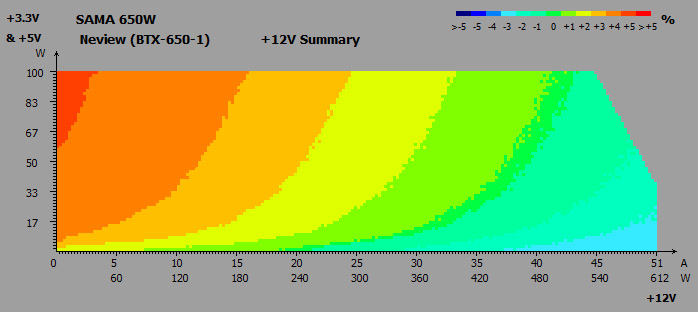

• линия +12В: от –3% до +4%.

Хотя использование групповой стабилизации дает о себе знать яркими красками на графиках, но в рабочем диапазоне нагрузок напряжения на всех трех линиях не выходили за пределы 4%.

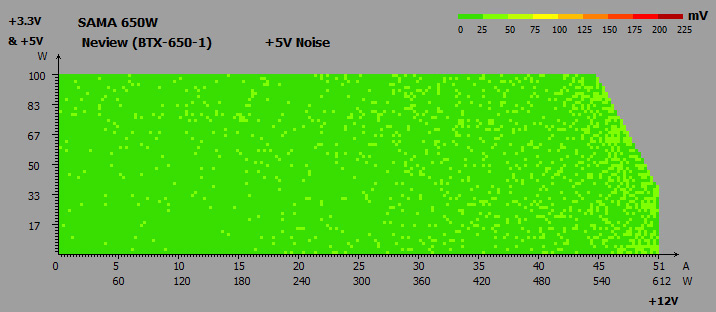

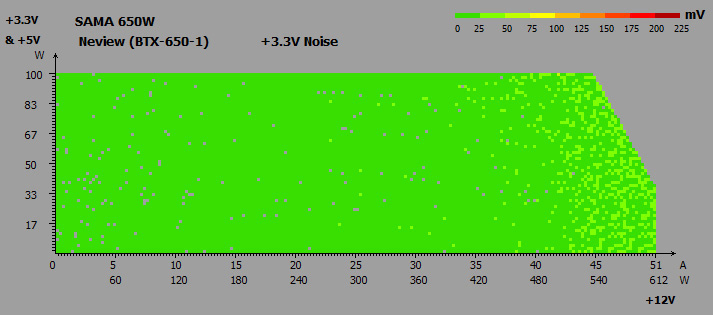

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

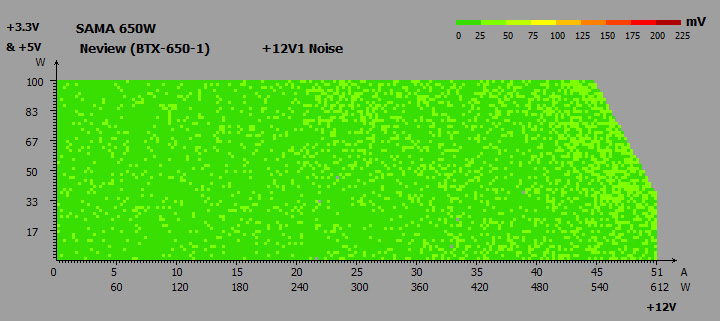

С пульсациями тоже все хорошо – на всех трех каналах они находились в пределах 50 мВ.

Дежурная линия питания + 5VSB

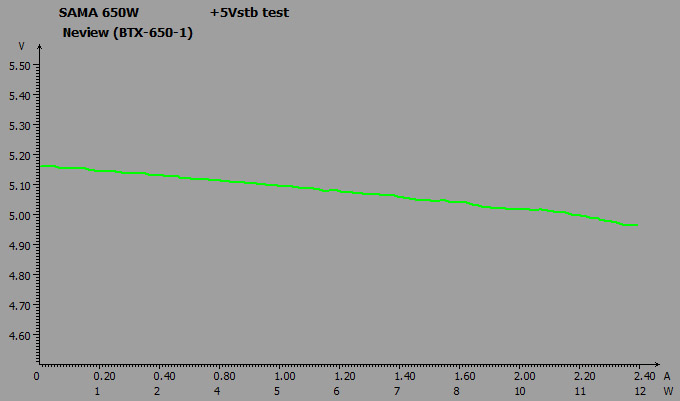

Всё в норме и с напряжением дежурной линии питания. В зависимости от нагрузки она меняется в допустимых пределах: от 5,16 до 4,96 В, или от +3,2% до -0,8%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC отлично справляется со своими прямыми обязанностями. Так, максимальное значение коэффициента PF равно 0,98 при номинальной нагрузке 650 Вт.

КПД

Максимальная энергоэффективность блока питания достигает 85,8%. В целом же она полностью соответствует сертификату 80 PLUS Bronze, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 82%, 85% и 82% соответственно.

Система охлаждения и температурный режим

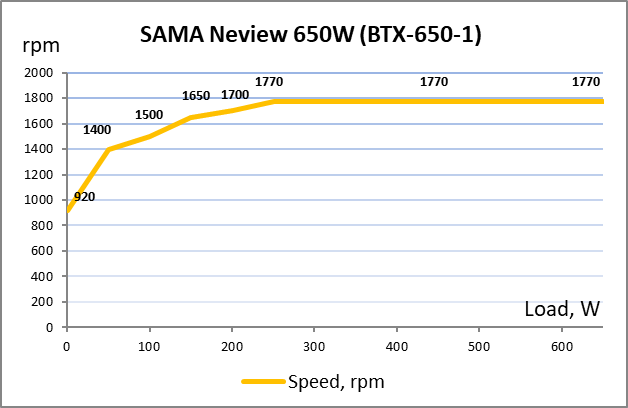

И, наконец, об охлаждении. При нагрузке до 100 Вт блок питания работает тихо. Но дальше пропеллер работает уже при 1500-1770 об/мин, создавая шум ниже среднего уровня.

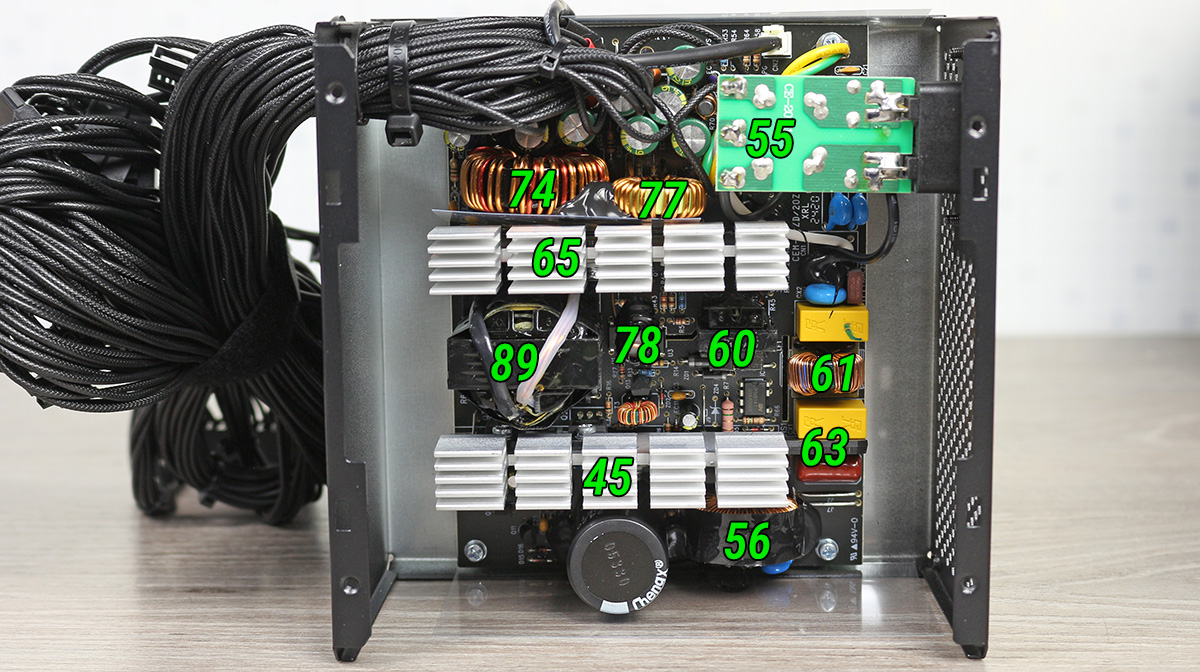

После 15-минутной 500-ваттной нагрузки главный трансформатор прогрелся до существенных 89°C, в то время как температура некоторых других элементов достигала 74-78°C. Так, с одной стороны, во время тестирования в помещении было по-настоящему жарко – +30°C. С другой, нагрузка при этом составляла только 77% от номинальной. Поэтому, полученные температурные показатели указывают на то, что данный блок питания лучше всего нагружать в пределах тех же 450-500 Вт.

Практические испытания на реальной конфигурации

Конечно, интересно увидеть, как данный блок питания ведет себя на реальной компьютерной системе. Для ее сборки был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 5900X в паре с 300-ваттной видеокартой ASUS TUF Gaming Radeon RX 7900 XT OC Edition.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming Radeon RX 7900 XT OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Групповая стабилизация напряжений SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) дает о себе знать несколько завышенным значением на линии +12В в режиме простоя. Далее под нагрузкой напряжение на ней традиционно проседает, благодаря чему показатели в таком режиме становятся более близкими к номинальному значению. При этом ни одна из трех основных линий не выходит за допустимые пределы, а также не фиксируется проседание ниже номинала. Кстати, последний факт редко можно встретить в решениях с групповой стабилизацией.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера (3 Вт) и в спящем режиме (6 Вт).

Итоги

Блок питания SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) с ценником ₴2399 является одним из самых доступных 650-ваттников на рынке.

За эти средства покупатель получает устройство с симпатичным дизайном корпуса, которое дополнено длинными проводами в черной нейлоновой оплетке с текстурой под текстиль. Набор коннекторов достаточно богатый, как для бюджетного решения — здесь имеется четыре 6+2-контактных PCIe, два ATX12V и шесть SATA. А PCIe 5.0 в данном ценовом сегменте ожидать не стоит – и это вполне понятно.

Внутри было приятно увидеть EMI-фильтр в полном составе и модуль активной коррекции коэффициента мощности. Также присутствует базовый набор защит. Правда, элементная база здесь вполне китайская, впрочем, использованы высокотемпературные конденсаторы от хорошо знакомого бренда ChengX, что является плюсом.

И хотя в целом вентилятор создает комфортный уровень шума по всему диапазону работы, но тихо он работает только при нагрузке до 100 Вт. При этом даже при нагрузке 500 Вт некоторые внутренние компоненты нагреваются достаточно сильно, поэтому именно такой показатель мощности следует рассматривать как реальную рабочую мощность этой модели.

Что важно для недорогого блока питания – выходные напряжения SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) оставались в норме на всем диапазоне нагрузок, а проседаний ниже номинала не было. И напоследок напомним, что устройство имеет 3-летнюю гарантию, в то время как большинство других «бюджетников» ограничиваются только одним годом.

Достоинства:

• хороший уровень КПД (80 PLUS Bronze);
• напряжения на основных линиях питания не выходит за допустимые пределы и не проседают ниже номинала даже при питании мощной конфигурации;
• наличие базовых видов защит;
• четыре 6+2-контактных разъема PCIe;
• красивый дизайн корпуса;
• длинные кабели в симпатичной черной оплетке;
• комфортный уровень шума по всему диапазону нагрузок;
• 3 года гарантии;
• доступная стоимость.

Особенности:

• использование китайских конденсаторов и силовых элементов;
• отсутствие современного разъема питания видеокарт PCIe 5.0/5.1;
• узкий диапазон входных напряжений 200-240 В;
• на большей части диапазона вентилятор работает со скоростью 1500–1770 об/мин.

Автор: Олесь Пахолок

Выражаем благодарность интернет-магазину TELEMART.UA за предоставленный для тестирования блок питания.
