Обзор корпуса ASUS ROG Z11: стиль на первом месте

За последние несколько лет компания ASUS уделила достаточно внимания фанатам компактного формата Mini-ITX, каждый год предлагая новые флагманские по оснащению и возможностям материнские платы данного типоразмера. Также можно вспомнить актуальные в свое время видеокарты серий GeForce GTX 760 и GTX 960 с индексом Mini, длина которых не превышала 170 мм для идеальной совместимости с Mini-ITX. Видеокарты с этой приставкой не пропали из ассортимента компании, однако уместить GeForce RTX 3060 Ti удалось только в 200 мм.

ASUS ROG Z11

Сегодня же речь пойдет об анонсированном на выставке CES 2020 корпусе ASUS ROG Z11. Это интересное и узкоспециализированное решение для установки лишь материнских плат форматов Mini-ITX и Mini-DTX. И если первый знаком большинству наших читателей, то о втором формате вы могли и не слышать. Mini-DTX отличается от Mini-ITX только размерами: 203 х 170 против 170 х 170 мм. Это позволяет добавить второй слот расширения. Самым ярким представителем этого формата на данный момент является ASUS ROG Crosshair VIII Impact. Однако давайте же взглянем на характеристики самого корпуса.

Спецификация

Модель

ASUS ROG Z11

Поддерживаемые форм-факторы материнских плат

Mini-ITX / Mini-DTX

Цвет

Черный

Внутренние отсеки

2 х 2,5” или 1 х 3,5”

2 х 2,5”

Максимальная длина видеокарты

320 мм

Максимальная высота процессорного кулера

130 мм

Максимальная длина блока питания

160 мм

Предустановленный блок питания

Нет

Разъемы

2 x USB 2.0

2 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2 Type-C

1 х 3,5-мм аудио

Предустановленные вентиляторы

1 х 140-мм (нижняя панель)

2 х 140-мм (верхняя панель)

Возможность установить вентиляторы

1 х 120-мм / 140-мм (нижняя панель)

2 х 120-мм (тыльная панель)

2 х 120-мм / 140-мм (верхняя панель)

Возможность установить СВО

1 х 120 мм / 240-мм (тыльная панель)

1 х 120 мм (нижняя панель)

Материалы

Передняя панель

Металл / пластик / стекло

Шасси

Сталь толщиной 1,2 мм (с краской)

Правая боковина

Сталь толщиной 0,80 мм (с краской)

Левая боковина

Закаленное стекло 3,886 мм

Размеры корпуса

194 х 386 х 531 мм

Вес

8,7 кг

Сайт производителя

ASUS

Страница продукта

Упаковка и комплектация

ASUS ROG Z11

ASUS ROG Z11 приехал в обычной картонной коробке без полиграфии, что может показаться странным. Однако это просто защитная транспортировочная оболочка – внутри нее есть еще одна коробка.

ASUS ROG Z11

И вот она уже оформлена в лучших фирменных традициях. Нас встречает плотный картон с темно-красной полиграфией и изображением самого корпуса на лицевой стороне в горизонтальной ориентации.

ASUS ROG Z11

С обратной стороны нанесено изображение ASUS ROG Z11 уже в вертикальном положении, что недвусмысленно намекает нам на то, что корпус можно расположить на столе в одном из двух положений. Однако об этом чуть позже.

ASUS ROG Z11

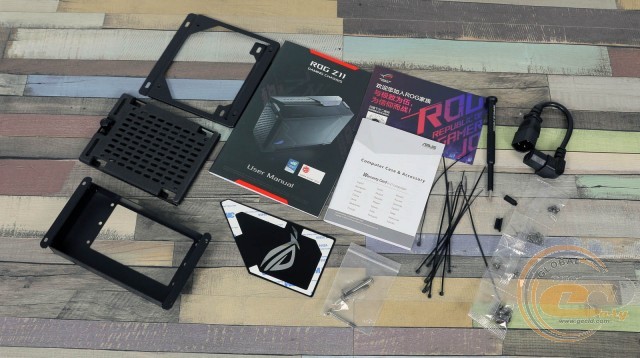

В комплекте вы получите набор документации, отвертку, стяжки для проводов, набор винтов, Г-образный переходник для кабеля питания, адаптер для установки блока питания SFX, пластины для установки радиатора и помпы, а также пластину с логотипом ROG.

ASUS ROG Z11

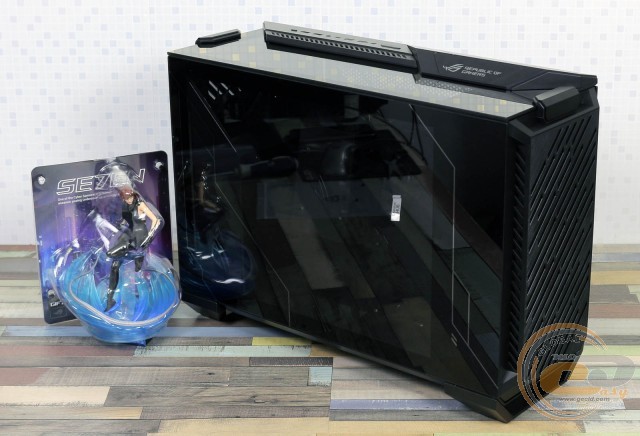

Внутри самого корпуса спрятан один сюрприз – коллекционная статуэтка.

Внешний вид

ASUS ROG Z11

ASUS ROG Z11

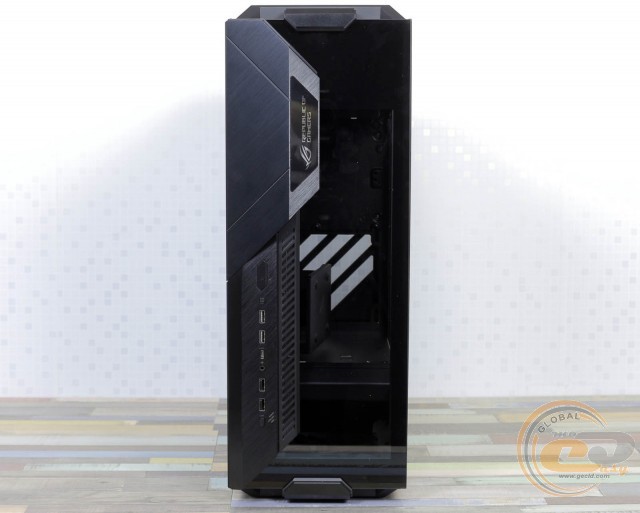

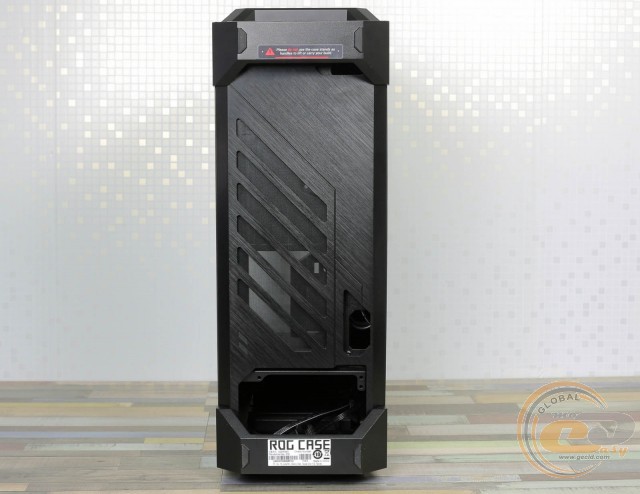

Итак, корпус можно установить в вертикальном или в горизонтальном положении. Исходя из его ориентации в пространстве, верхняя панель становится фронтальной, фронтальная – нижней и т.д. Чтобы избежать путаницы, мы будем описывать и собирать систему в горизонтальном положении. К слову, в таблице характеристик данные приведены с официального сайта, где корпус описан в вертикальной ориентации.

ASUS ROG Z11

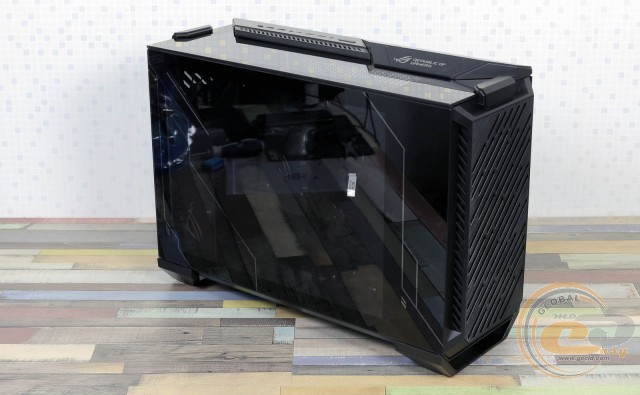

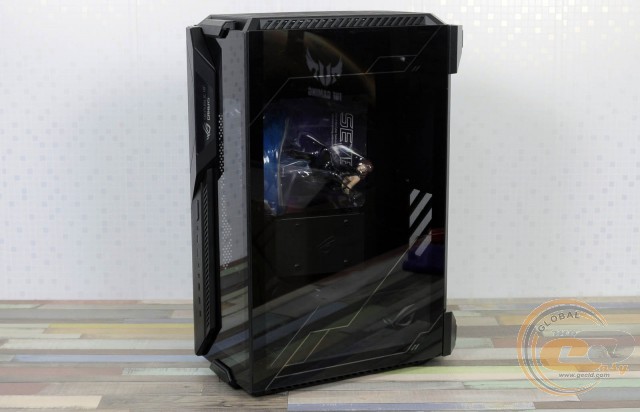

ASUS ROG Z11 является уникальным дизайнерским творением. Однако с инженерной точки зрения есть некоторые нюансы, но давайте по порядку. В горизонтальной ориентации перед нами более-менее стандартное устройство с прозрачной боковой панелью. Несмотря на поддержку исключительно компактных материнских плат, корпус сложно назвать небольшим – его габариты составляют 194 х 386 х 531 мм при весе 8,7 кг.

ASUS ROG Z11

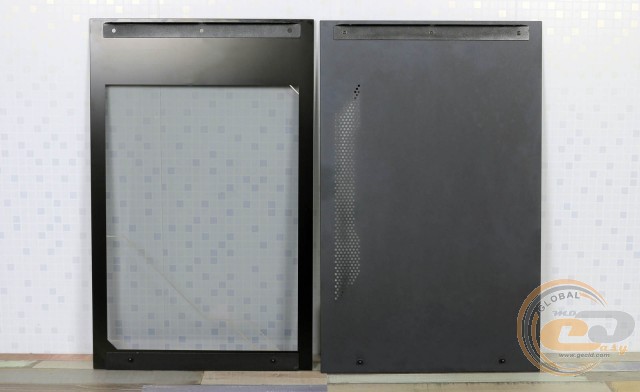

Правая боковая панель выполнена из закаленного стекла толщиной около 4 мм. На обратную ее сторону наклеена стальная рамка, при помощи которой стекло фиксируется на корпусе. Левая боковина просто металлическая с небольшой перфорацией для циркуляции воздуха.

ASUS ROG Z11

Нижняя панель имеет любопытную конструкцию. При горизонтальном расположении корпуса блок питания в пространстве находится вертикально, а интерфейсная панель блока питания располагается возле задней ножки. Кабель питания подводится снизу корпуса, и для этого в комплекте есть Г-образный переходник. Сама же нижняя панель выполнена из металла и имеет в своей конструкции вентиляционные прорези, прикрытые пылевым фильтром.

ASUS ROG Z11

Верхняя панель создана из стекла и металла. На ней расположились внешние порты и кнопки включения, перезагрузки и управления подсветкой. Интерфейсы представлены комбинированным аудиоразъемом, двумя USB 2.0, парой USB 3.2 Gen 1 и одним USB 3.2 Gen 2 Type-C. При горизонтальном расположении все порты находятся на дальней от пользователя части панели. Если же установить корпус вертикально, то все уже куда лучше, поскольку она становится фронтальной панелью.

ASUS ROG Z11

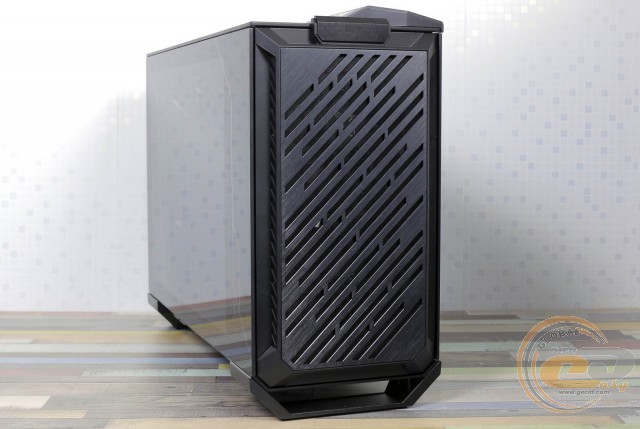

Однако продолжим о горизонтальном положении, при котором фронтальной частью является пластиковая панель с металлической накладкой с прорезями. Для ее снятия нужно нажать по бокам на выступ в верхней части.

ASUS ROG Z11

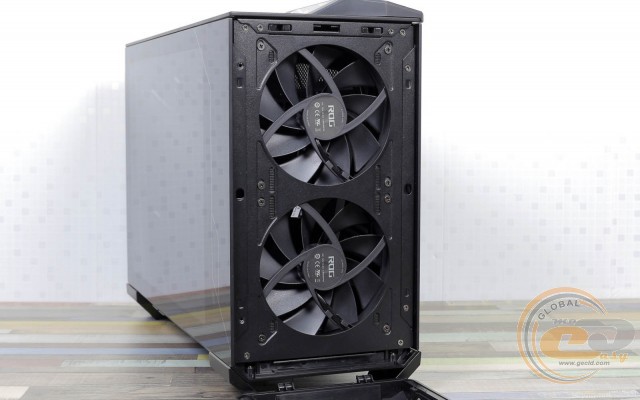

За ней приютилась пара предустановленных 140-мм вентиляторов. Для снятия боковых панелей нужно предварительно снимать фронтальную: за ней скрываются винты, которые нужно выкрутить для снятия боковых панелей.

ASUS ROG Z11

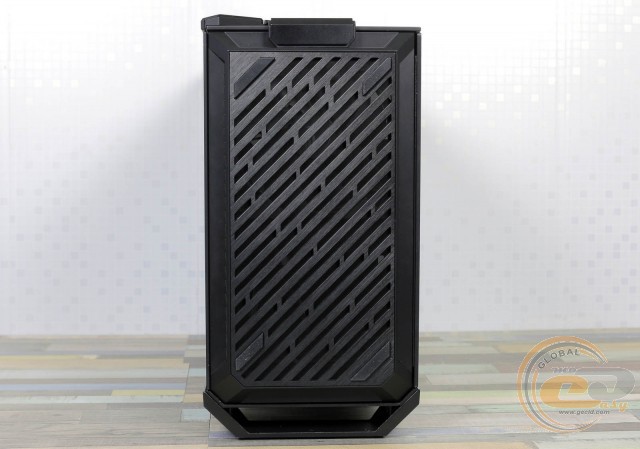

Тыльная панель практически идентична фронтальной и снимается аналогичным образом. Для любого вмешательства в внутреннее убранство корпуса или просто для подключения кабелей к интерфейсной панели материнской платы нужно разобрать как минимум половину конструкции. Хотя как часто вы меняете компоненты сборки?
