Обзор и тестирование компактного корпуса AVANCE Z100

Компания AVANCE TECHNOLOGIES одна из немногих, которая занимается выпуском сугубо компактных корпусов. Большую часть ее ассортимента составляют модульные моноблоки (All-In-One PC). Иными словами, небольшие корпуса с возможностью крепления на них жидкокристаллических мониторов. Недавно мы знакомились с подобным решением под названием «AVANCE H100». Данный же обзор мы хотим посвятить модели AVANCE Z100. Основные различия между этими двумя устройствами заключаются в возможностях их эксплуатации. Напомним, что AVANCE H100 можно использовать и как обычный корпус (например, для HTPC), и как моноблок с прикрепленным к нему монитором. В случае с AVANCE Z100 возможен только второй вариант.

Те, кто постоянно следят за нашими публикациями, наверняка, заметили, что похожее устройство уже бывало в нашей тестовой лаборатории. Действительно, AVANCE Z100 уже успел «засветиться» в обзоре моноблока RIM2000 Patriot One Touch. Но, в том случае рассматривалось готовое решение с предустановленным «железом» и монитором. В данном обзоре мы хотим сделать акцент именно на корпусе AVANCE Z100 и выяснить, какие возможности он открывает перед пользователем при самостоятельной сборке системы.

Спецификация корпуса AVANCE Z100:

Упаковка и комплект поставки

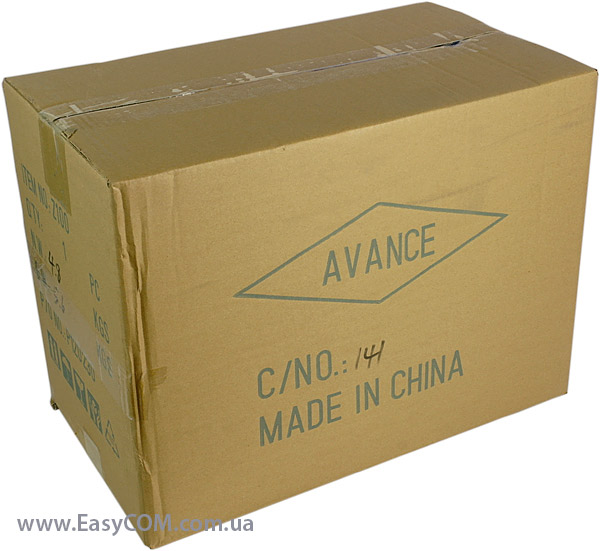

Корпус AVANCE Z100 поставляется в небольшой картонной упаковке без яркой полиграфии. Никакой технической информации здесь также не обнаружено.

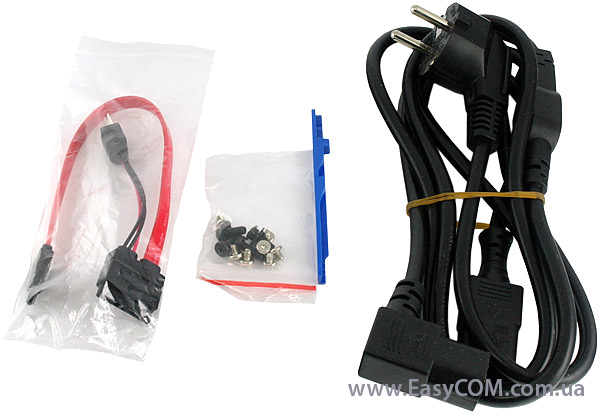

Комплект поставки корпуса AVANCE Z100 включает:

• сетевой шнур питания;
• набор винтов для крепления материнской платы и прочих устройств;
• салазка-направляющая для установки оптического привода (slim) размером 5,25 дюйма;
• кабель SATA вместе с питанием для оптического привода (slim).

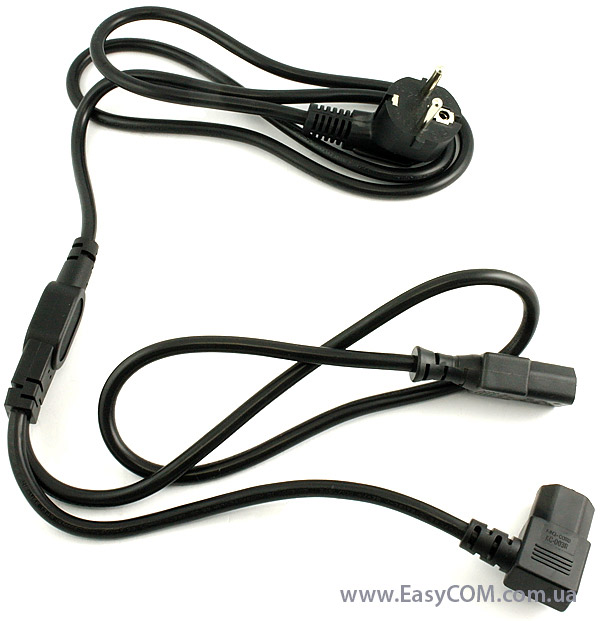

Крепление для мониторов также включено в комплект поставки. Просто оно сразу же смонтировано на корпусе. Особенности монтажа мы рассмотрим более детально чуть позже, а сейчас хочется обратить отдельное внимание на исполнение сетевого шнура питания.

Он имеет вид переходника с двумя вилками на концах, что позволит от одной розетки запитать одновременно и монитор, и компьютер. При этом уменьшится количество проводов выходящих из системы. Довольно продуманное решение со стороны производителя.

Внешний вид

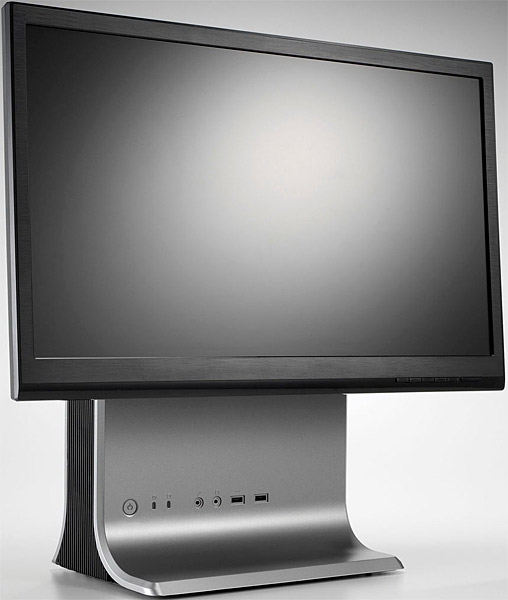

Визуально корпус AVANCE Z100 представляет собой большую ножку для монитора. Передняя панель сделана округлой, что резко контрастирует с прямыми линиями боковых стенок. Основание монолитное и довольно широкое, что обеспечит хорошую устойчивость при монтировании на корпус мониторов с большой диагональю.

Корпус выполнен в серебристо-черном цвете. Никаких претензий к качеству покраски у нас не возникло. Все внешние панели сделаны из пластика. Отпечатки пальцев на них остаются, но малозаметны и легко стираются.

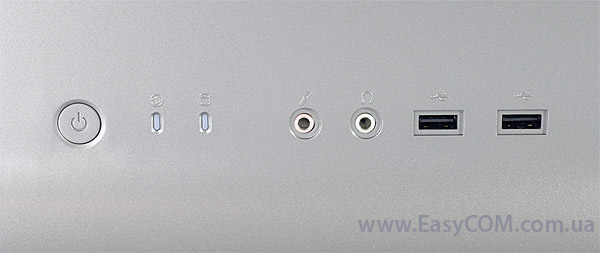

Все интерфейсные разъемы и элементы управления вынесены на нижнюю часть передней панели. Так что, даже при установке большого монитора, они не будут перекрываться. С самого края находится кнопка включения («POWER») компьютера. Кнопка перезагрузки («RESET») отсутствует, но, вряд ли, это стоит считать большим недостатком. Рядом расположены два светодиода, служащие индикаторами работы системы и накопителя.

Разъемы представлены двумя аудио выходами (наушники, микрофон) и двумя портами USB 2.0. В принципе стандартный набор для всех корпусов. Хотя на сегодняшний день, вместо интерфейсов USB 2.0 хотелось бы видеть USB 3.0.

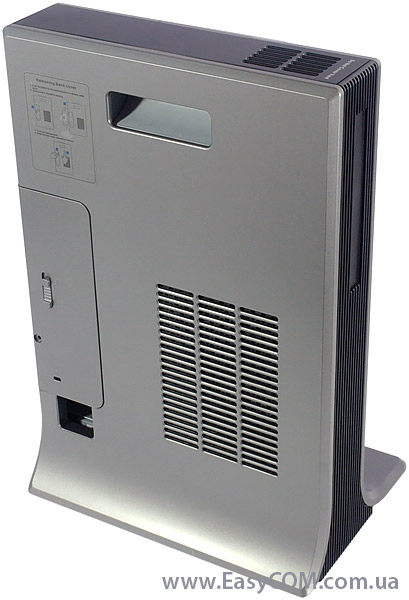

Задняя панель также окрашена в серебристый цвет. Напротив процессорного разъема находятся вентиляционные отверстия для забора воздуха. Общая их площадь равняется 10х14 см. Похожие вентиляционные отверстия (6х6 см) проделаны и в верхней части корпуса.

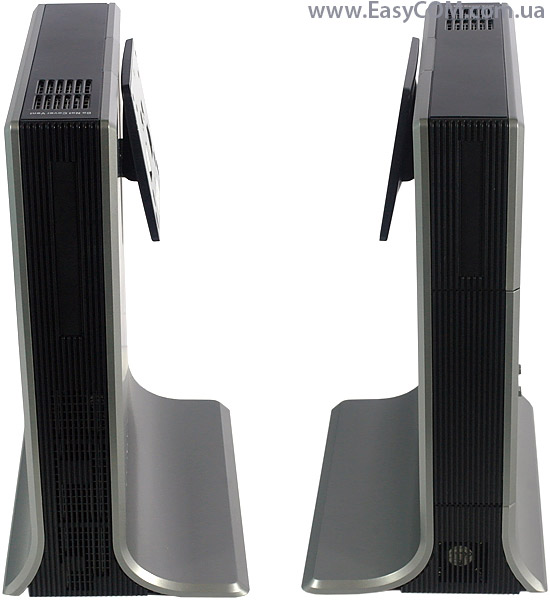

Боковые панели решения AVANCE Z100 внешне очень похожи между собой. При этом на левой стенке присутствует перфорированная область (4х19 см), через которую осуществляется вывод горячего воздуха наружу.

Также на боковых панелях находятся и внешние отсеки. На левой имеется посадочное место для установки низкопрофильного (slim) 5,25-дюймового оптического привода, а на правой - для монтажа кард-ридера.

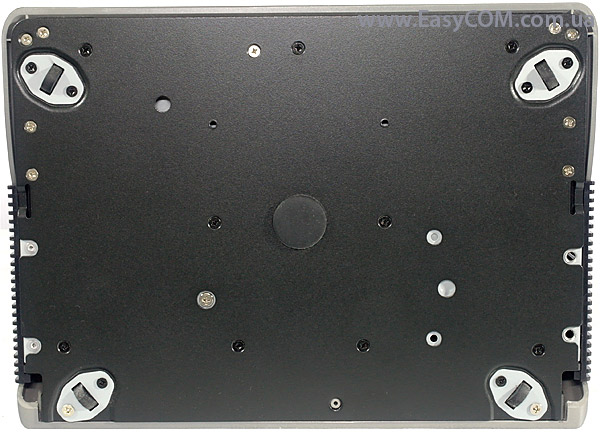

Дно корпуса, по сути, является нижней частью шасси и сделано из металла толщиной 1 мм. В центре прикреплена резиновая прокладка, и еще четыре прорезиненных колесика размещены по углам. Такая конструкция позволит легко поворачивать компьютер вокруг своей оси, но, в то же время, обеспечит хорошую устойчивость его на столе.

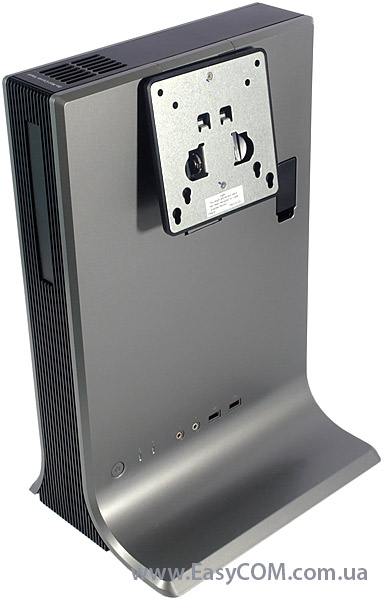

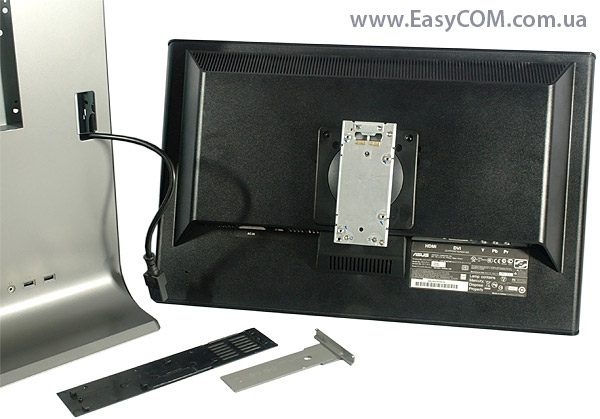

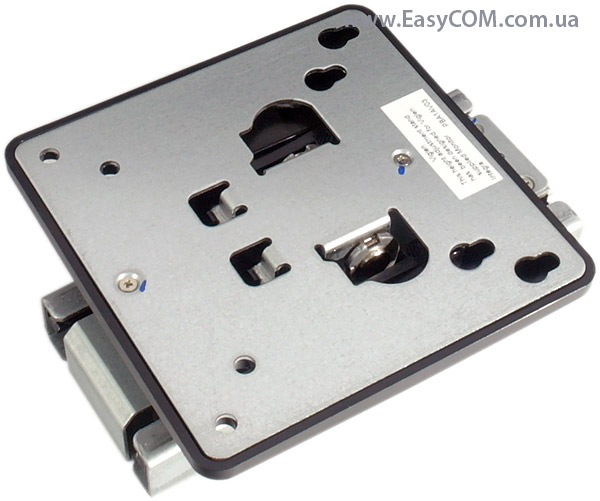

А теперь рассмотрим крепление для монитора. Оно имеет стандарт VESA FDMI и совместимо со всеми современными мониторами. В креплении предусмотрена возможность вращения монитора на 360°, а также регулировка по высоте (80 мм). Согласно спецификации, крепление рассчитано на нагрузку до 5,5 кг. Это значит, что к AVANCE Z100 без проблем можно будет прикрепить даже 24-дюймовый монитор, главное чтобы его вес не превышал указанного выше значения.

Все элементы крепления сделаны из металла, так что о жесткости и надежности конструкции можно не переживать.

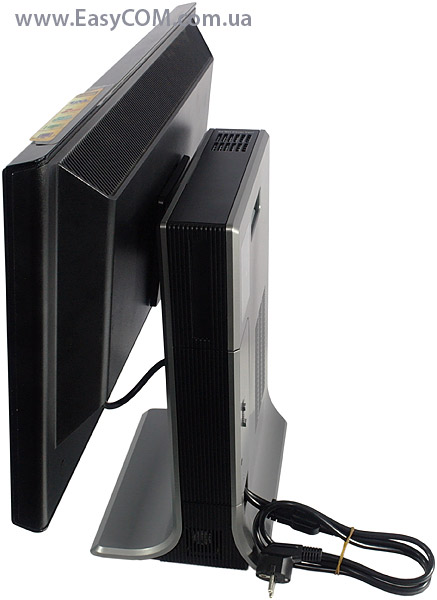

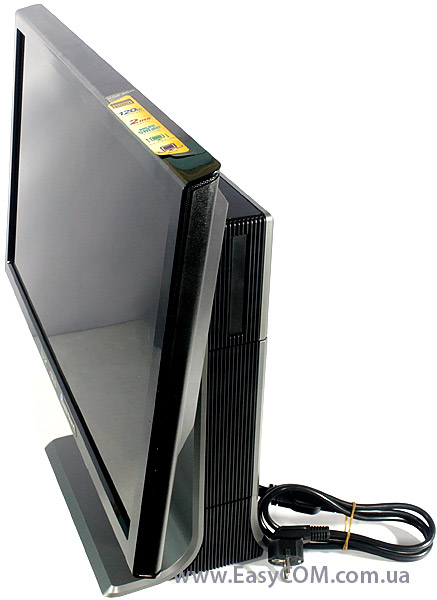

Корпус с установленным 24-дюймовым монитором выглядит следующим образом:

Внутреннее устройство

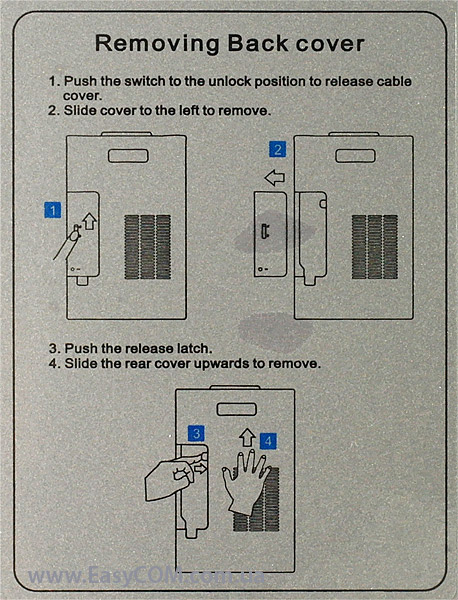

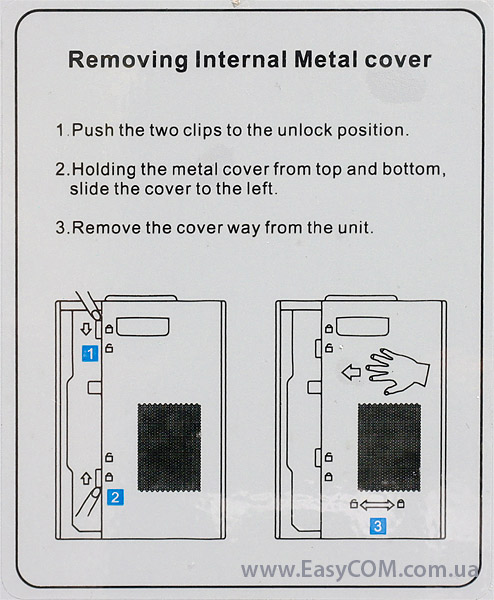

Задняя панель AVANCE Z100 снимается довольно нестандартно. Хотя, если следовать схемам, наклеенным на корпусе, то этот процесс не будет очень сложным. Главное отжимать все защелки и смещать панели в нужном направлении.

Такие усложнения связаны с нестандартной конструкцией корпуса, а также отсутствием крепящих винтов. На наш взгляд, очень разумный ход со стороны производителя. Тем более, что жесткость всего корпуса от этого не пострадала. Да и сами панели очень хорошо подогнаны друг к другу, никаких люфтов мы не обнаружили.

Также стоит отметить, что все панели шасси сделаны из металла толщиной 0,6 мм. Исключением является только нижняя часть, напомним, толщина металла здесь составляет 1 мм.

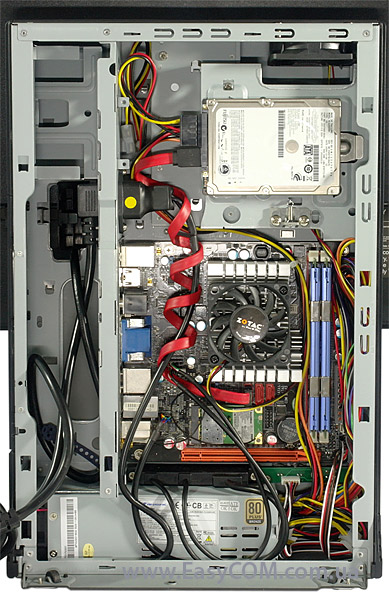

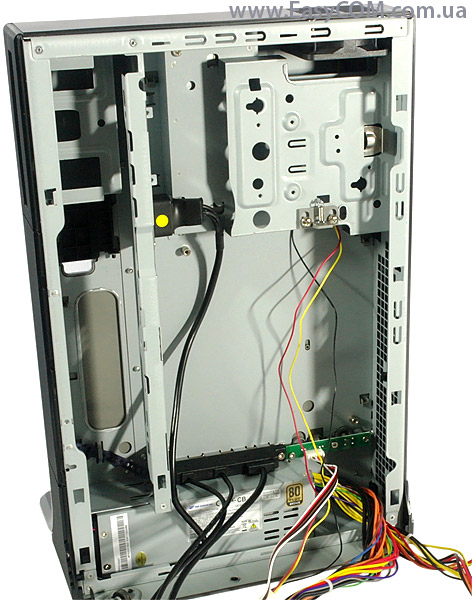

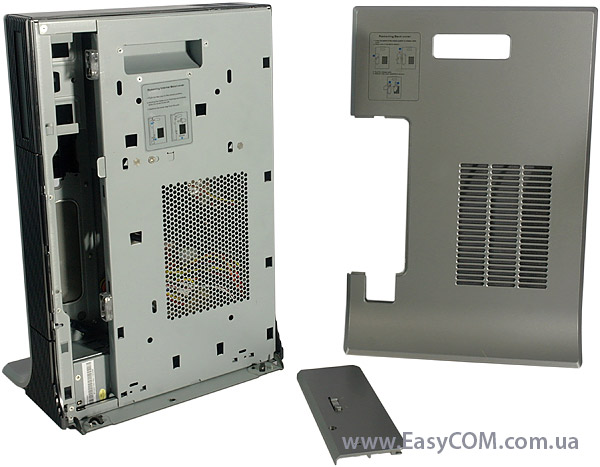

Сняв все задние панели, можно наконец-то разглядеть внутреннее устройство AVANCE Z100. В нижней части корпуса расположен блок питания, а также платы с разъемами и элементами управления. В верхней части находится «корзина» для низкопрофильного оптического привода. Над ней имеется одно посадочное место для накопителя размером 2,5 дюйма. Установка полноформатных (3,5 дюйма) жестких дисков в AVANCE Z100 не предусмотрена, что, конечно, накладывает некие ограничения на всю систему.

Внешний отсек для кард-ридера расположен по другую сторону от «корзины» для привода. Посредине имеется ниша для установки платы формата mini-ITX или Thin-ITX. Посадочных мест под карты расширения не предусмотрено. Поэтому при сборке системы внутри AVANCE Z100 рассчитывайте только на возможности встроенного видеоядра, дискретную карту, даже низкопрофильную, сюда установить не получится.

Кроме того, в верхней части корпуса предустановлен 60-мм вентилятор, который работает на выдув. В процессе тестирования скорость его вращения составляла 2200 об/мин.

В целом же, внутреннее пространство корпуса AVANCE Z100 организовано достаточно продуманно. Установка материнской платы со всеми комплектующими, а также подключение и прокладка кабелей, не станет большой проблемой. Для сетевых шнуров питания и кабелей, идущих от разъемов на интерфейсной панели материнской платы, в левой части шасси есть специальный отсек.

Установленный блок питания

В качестве блока питания используется модель производства компании FSP Group - FSP220-50GST - мощностью 220 Вт. Мы решили более детально рассмотреть данный источник питания, ведь его производительность и эффективность также во многом влияют на функциональность корпуса.

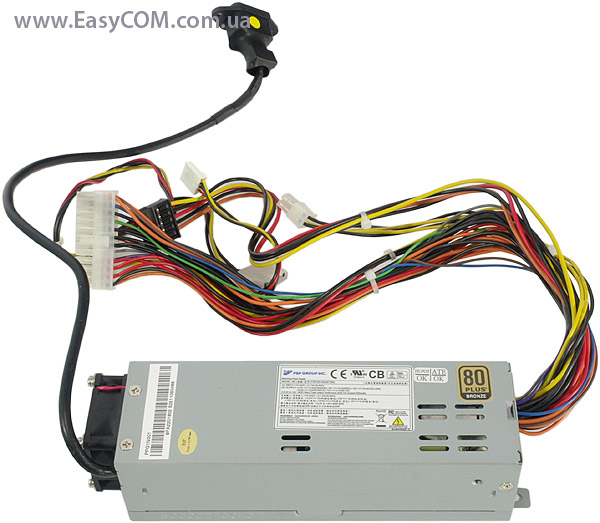

FSP220-50GST относится к компактным блокам питания, которые разработаны специально для мини-компьютеров. Отличительной чертой данного источника питания является вынесенный наружу вентилятор, а также сетевая розетка, размещенная на отдельном кабеле. Неудивительно, что FSP220-50GST принадлежит к форм-фактору Custom.

Спецификация блока питания FSP220-50GST:

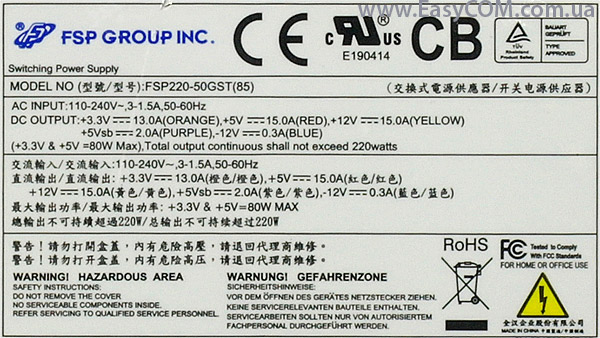

На боковой стенке производитель поместил этикетку с техническими характеристиками. Канал +12В выполнен в виде одной линии с нагрузкой 15 А. Линии +3,3В и +5В имеют максимальную суммарную мощность 80 Вт и способны выдержать нагрузку в 13 А и 15 А соответственно. Учитывая, что в корпус AVANCE Z100 нельзя установить дискретную видеокарту, а перечень периферии ограничивается оптическим приводом, кард-ридером и одним накопителем, таких характеристик линий будет более чем достаточно.

Отметим, что блок питания FSP220-50GST может эксплуатироваться в широком диапазоне входного напряжения (в пределах от 100 до 240 В), что для наших электросетей будет совсем не лишним.

Кроме того, FSP220-50GST соответствует стандарту энергоэффективности 80 PLUS Bronze и директиве RoHS (ограничение использования потенциально опасных веществ, в частности свинца и кадмия).

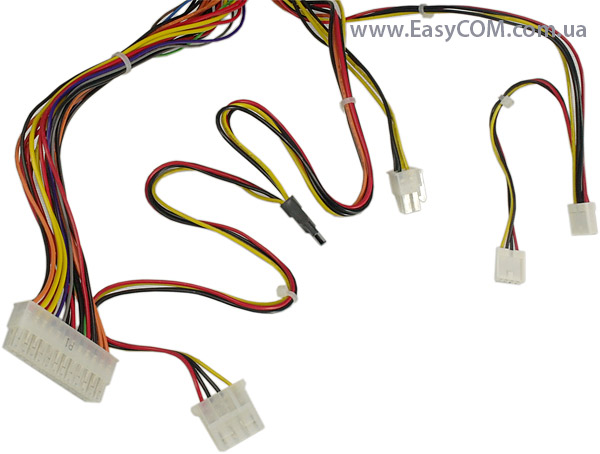

Кабеля питания сделаны по традиционному принципу - распаяны на плате и выходят наружу через круглое отверстие на задней стенке блока питания.

Все доступные типы разъемов, а также длина проводов приведены в таблице:

Если бы мы рассматривали данный блок питания отдельно, то, безусловно, отметили бы недостаточное количество разъемов SATA и PATA. Но, для корпуса AVANCE Z100 их будет вполне достаточно. Напомним, что в комплекте поставки для оптического привода есть отдельный кабель SATA вместе с питанием.

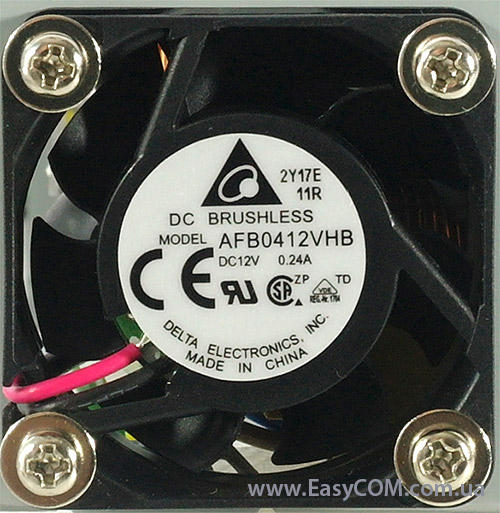

Также мы не пренебрегли возможностью заглянуть внутрь блока питания FSP220-50GST и проанализировать его техническую «начинку». В первую очередь нас интересовал установленный в нем вентилятор. Для обеспечения активной циркуляции воздуха используется 40-мм модель производства компании Delta AFB0412VHB. Здесь использован подшипник скольжения, но вряд ли стоит рассчитывать на низкий уровень шума. Дело в том, что для обеспечения приемлемого воздушного потока, такие маленькие вентиляторы должны вращаться с очень высокой скоростью. К примеру, в данном случае она может доходить до 9500 об/мин. Полная спецификация вентилятора Delta AFB0412VHB приведена в таблице:

Внутри все компоненты расположены очень плотно. Несмотря на это, производителю удалось поместить сюда и активный модуль коррекции коэффициента мощности (APFC), и EMI-фильтр - узлы, характерные для всех современных, качественных источников питания.

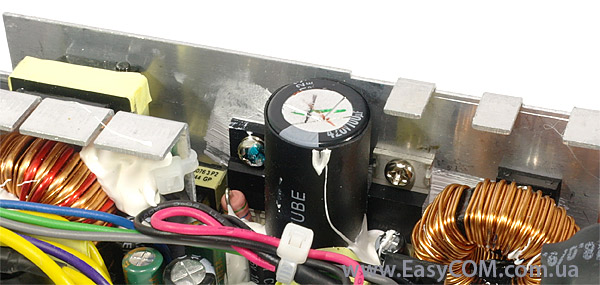

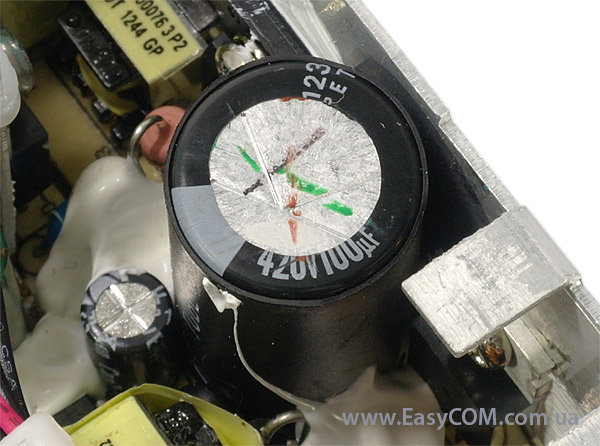

А вот элементная база отличается не самым лучшим качеством. Так входной конденсатор (420 В х 100 мкФ) имеет непонятное происхождение.

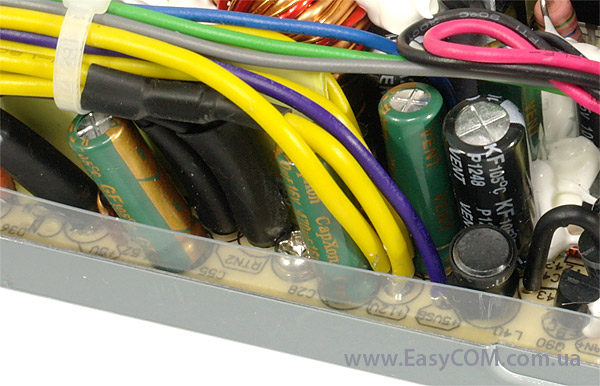

В низковольтной части для фильтрации напряжений использованы конденсаторы от CapXon, на которые иногда можно встретить гневные отзывы в сети.

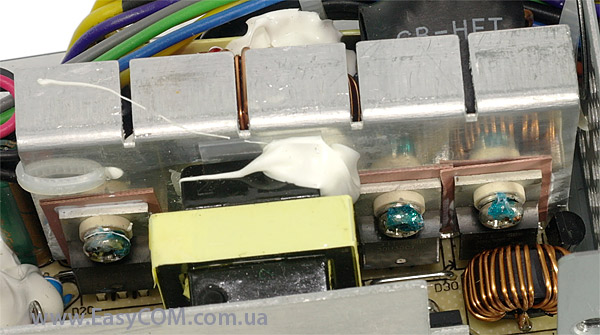

Пассивная часть охлаждения состоит из двух алюминиевых радиаторов. На большем размещены ключи главного преобразователя и APFC.

На меньшем находятся диоды, которые участвуют в выпрямлении напряжений +3,3В, +5В и +12В. Система стабилизации организована по групповому принципу.

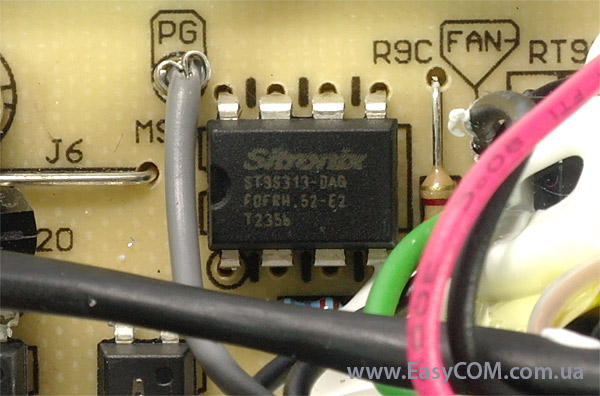

Контроль выходных напряжений (OVP/UVP) осуществляется с помощью супервайзера Infinno ST9S313-DAG.

В общем, FSP220-50GST является весьма хорошим блоком питания. При малых размерах он имеет сравнительно высокий КПД (80 PLUS Bronze) и включает все необходимые для качественного блока питания узлы. Есть некоторые вопросы к качеству элементной базы, но, честно говоря, нам встречались случаи и похуже.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

Тестирование нагрева комплектующих мы проводили в двух режимах: при пассивном охлаждении (график Passive cooling) – вентилятор с радиатора материнской платы был снят; при активном охлаждении (график Active cooling) – вентилятор был установлен.

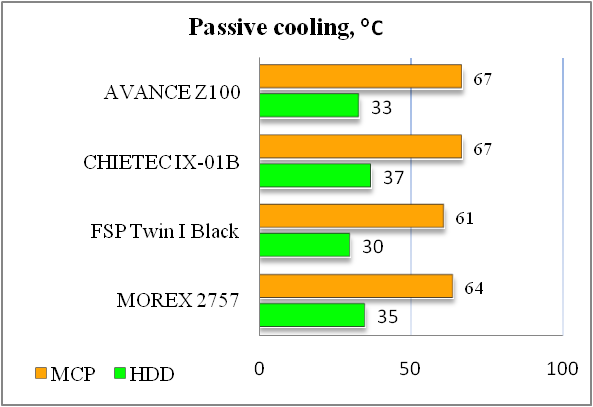

Нагрев материнской платы внутри AVANCE Z100 при максимальной нагрузке на систему в режиме пассивного охлаждения составил 67⁰С, что является средним результатом по сравнению с другими корпусами форм-фактора mini-ITX.

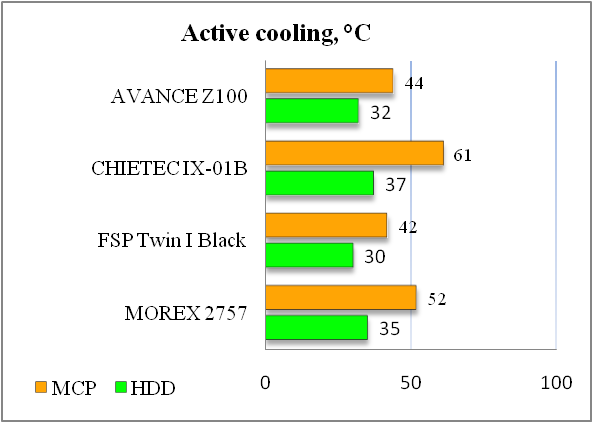

Зато в активном режиме охлаждения ситуация кардинально меняется. Температурные показатели в этом случае намного лучше. По уровню нагрева компонентов AVANCE Z100 в числе лидеров и лишь немного уступает корпусу FSP Twin I Black, при этом заметно опережая других конкурентов.

Поэтому можно с уверенностью утверждать, что любая материнская плата формата mini-ITX внутри корпуса AVANCE Z100 будет «чувствовать себя» вполне комфортно.

Выводы

Наверное, не стоит сравнивать корпуса AVANCE H100 и AVANCE Z100, так как это совершенно разные модели и имеют разное предназначение. И, на наш взгляд, со стороны производителя - это очень верный маркетинговый ход. Вместо того чтобы создавать однотипные модели, он выпускает разные по функциональности устройства. Тем самым, существенно расширяя круг потребителей.

AVANCE Z100 хоть и не блещет функциональностью, зато имеет небольшие габариты и отличный дизайн. Незнающий человек, наверное, даже и не догадается, что за широкой «ножкой» для монитора скрывается полноценный компьютер. Конечно, форм-фактор mini-ITX и невозможность установки внешней видеокарты накладывают некоторые ограничения на производительность установленной системы. Но, для многих пользователей и современного интегрированного в процессор видеоядра будет более чем достаточно.

В AVANCE Z100 предустановлен 220-ваттный блок питания, поэтому при выборе комплектующих, с точки зрения энергопотребления, «есть, где разгуляться». А продуманная система вентиляции сможет обеспечить хороший приток и отвод воздуха из корпуса. К достоинствам также стоит отнести и отличную жесткость корпуса, которая очень важна для моноблоков. Шасси AVANCE Z100 сделано целиком из стальных панелей с широким монолитным основанием. Крепление для монитора совместимо со всеми современными LCD-дисплеями, имеет широкие диапазоны регулировки в разных плоскостях и рассчитано на довольно большую нагрузку (до 5,5 кг).

На украинском рынке AVANCE Z100 предлагают по цене 170 долларов. Для обычного корпуса такая стоимость, конечно же, была бы завышенной. Но в данном случае она вполне оправданна. Ведь за эту сумму вы получаете лишь слегка увеличенную подставку под монитор, которая может вместить сравнительно мощную систему, к тому же с предустановленным блоком питания.

Достоинства:

• качественное исполнение корпуса и шасси (сталь толщиной 0,6/1,0 мм);
• небольшие габариты и стильный дизайн в виде ножки-подставки под монитор;
• возможность крепления к корпусу мониторов весом до 5,5 кг;
• предустановленный внутренний блок питания FSP220-50GST мощностью 220 Вт и сертификатом 80 PLUS Bronze;
• возможность установки 5,25-дюймового оптического привода (slim) и кард-ридера;
• наличие резиновых ножек, предохраняющих поверхность мебели от царапин;
• продуманная и эффективная система вентиляции;
• наличие предустановленного 60-мм системного вентилятора;
• наличие посадочного места для накопителя размером 2,5 дюйма;
• удобный доступ к аудиопортам и разъемам USB.

Особенности:

• отсутствие кнопки «RESET»;
• предустановленный блок питания имеет только по одному разъему SATA и PATA;
• отсутствие крепления для 3,5-дюймового накопителя.

Недостатки:

• отсутствие посадочных мест для установки плат расширения;
• правая панель перекрывает доступ к выходам на материнской плате;
• отсутствие разъемов USB 3.0 на передней панели.

Автор: Сергей Мещанчук

Выражаем благодарность компании Syntex, дистрибьютору продукции AVANCE TECHNOLOGIES, за предоставленный для тестирования корпус.

Выражаем благодарность компаниям ZOTAC и Kingston за предоставленное для тестового стенда оборудование.
