Обзор корпуса CFI GROUP CBI-A6719TG

12-02-2010

HTPC (Home Theater PC) это уже не DVD-проигрыватель, но ещё не производительный игровой компьютер.

Продолжая знакомство с различными миниатюрными корпусами для плат форм-фактора mini-ITX, начатое с Frontier МW-100, сегодня мы разберем возможности и особенности корпуса CBI-A6719TG, который произведён компанией CFI GROUP. Эта компания специализируется на реализации довольно смелых и креативных решений, прошедших скрупулезную проверку качества, которые ориентированы на простоту эксплуатации, но, в тоже время, отличаются достаточно доступной стоимостью. Сама же компания CFI GROUP, хотя и является малоизвестной на рынке СНГ, не является безызвестной на мировом рынке, особенно в странах ближнего и дальнего востока. Она была основана ещё в далёком 1987 году в Тайване и специализировалась на производстве корпусов для домашних персональных компьютеров. В 1997 году, в связи с расширением объемов производства, в Китае было открыта ещё одна фабрика, которая позволила значительно снизить себестоимость продукции без ухудшения качества. Ныне, по заверениям президента компании Гроупа Кевина (Group-Kevin), CFI GROUP является лидером в производстве доступных компьютерных корпусов, блоков питания, всевозможных стабилизаторов и систем защит при достойном качестве. Так ли это, мы узнаем в процессе обзора на примере корпуса CFI GROUP CBI-A6719TG.

Внешний вид

CFI GROUP CBI-A6719TG

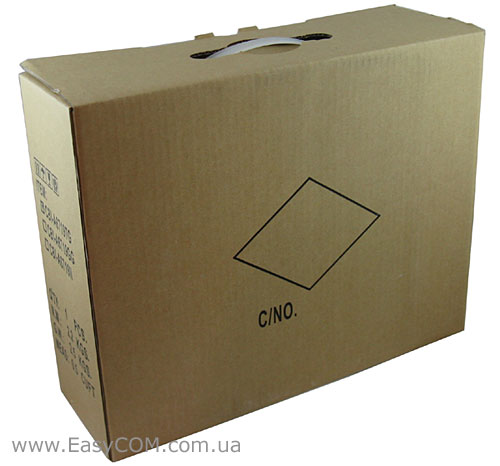

Товар упакован в картонную коробку типичного серо-желтого цвета, габариты которой 362 х 287 х 120 мм (Д.Ш.В.). Сверху имеется ручка для транспортировки, что можно расценить, как заботу о комфорте клиента. Лицевая сторона упаковки, к сожалению, не имеет хоть какого-то напоминания о содержимом.

Боковая сторона упаковки хоть и не несёт «рекламных» заметок о достоинствах продукта, но зато в плане рекомендаций о методах транспортировки и хранения может стать самым настоящим «эталоном». Здесь же указана и информация о массе нетто / брутто - 2,2 и 2,5 кг. Также боковая панель упаковки позволяет предположить, что имеются три модификации корпуса: CBI-A6719TG, CBI-A6719GG и CBI-A6719II.

CFI GROUP CBI-A6719TG

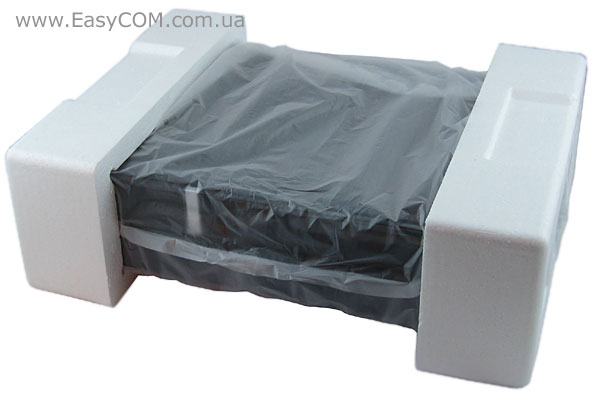

Содержимое упаковки бережно обёрнуто довольно плотным полиэтиленовым чехлом, а между стенками упаковки и корпусом имеются пенопластовые вставки для сведения «к нулю» всех ударов и прочих механических воздействий, которые могут испортить товарный вид изделия.

CFI GROUP CBI-A6719TG

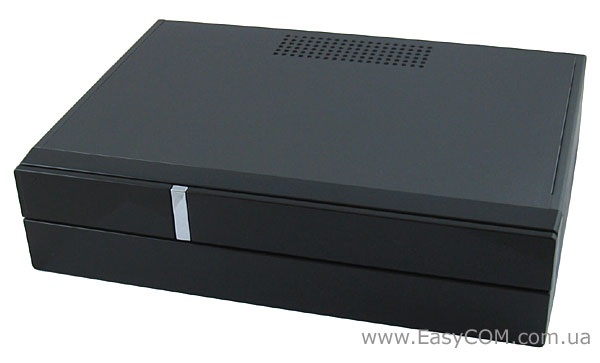

Узнать в данном строгом «девайсе» корпус для персонального компьютера удастся не каждому ценителю стильных решений, далеко не любой DVD-проигрыватель может «похвастаться» столь строгим дизайном, как у корпуса CFI GROUP CBI-A6719TG. Это не «зеркальное лицо» ранее осматриваемого корпуса Frontier МW-100, это строгость чёрных тонов, консервативные габариты и отсутствие повсеместной перфорации стенок.

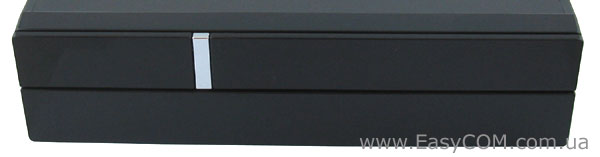

Все составные части передней панели имеют минимальные зазоры. Немного «выбивается» из общей картины небольшой хромированный прямоугольник в верхней части панели, но позже было выяснено, что это не что иное, как кнопка включения системы.

Отметим и в некотором роде необычную и непривычную покраску корпуса – вопреки современным стремлениям все делать гладким и зеркальным, CFI GROUP CBI-A6719TG имеет матовое покрытие на котором не так будут заметны отпечатки пальцев и пыль.

CFI GROUP CBI-A6719TG

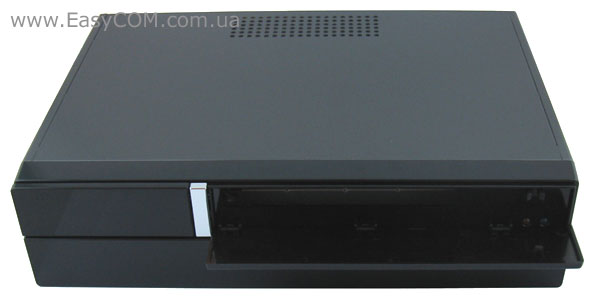

Крышка отсека, находящегося в правом верхнем углу, открывается на 90° освобождая отсек 5.25" для приводов. Для её открытия нужно легонько надавить на соответствующее место, обозначенное чуть заметными «пупырышками». Однако следует заметить, что это не типичный отсек для приводов 5.25", а так называемый slim, то есть для «ноутбучных» приводов. Данный подход компании CFI GROUP всё больше отдаляет стандартное восприятие системного блока и всё больше придаёт сходства с DVD-проигрывателями, что будет несомненно «плюсом» при использовании компьютера на базе корпуса CFI GROUP CBI-A6719TG как HTPC (Home Theater PC).

CFI GROUP CBI-A6719TG

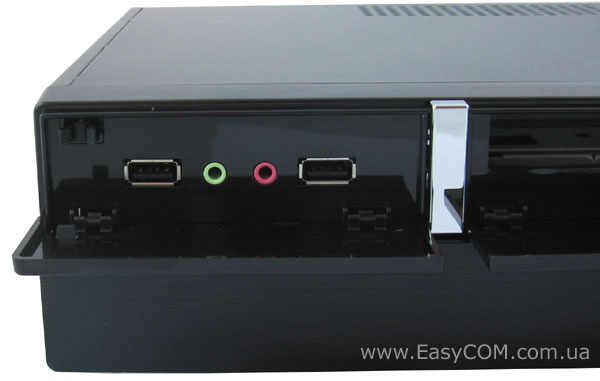

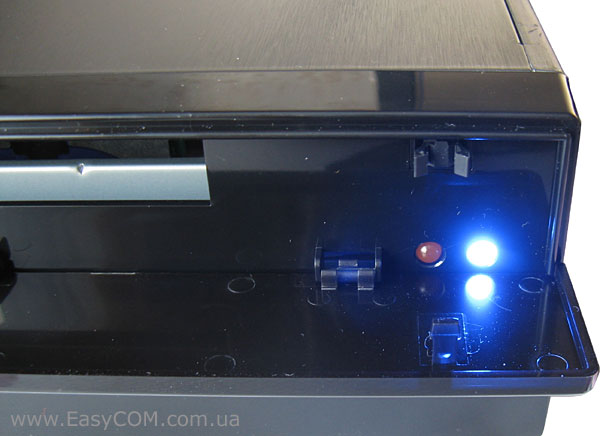

Рядом с отсеком для привода имеется ещё один отсек, имеющий аналогичную систему створки, за которой скрываются пара USB-портов и пара гнёзд mini-jack (микрофон и наушники). И вновь очередной производитель «поскупился» на количество USB-портов, что выглядит довольно странно, поскольку большинство материнских плат типоразмера mini-ITX предполагают возможность вывода заметно большего количества внутренних разъемов.

CFI GROUP CBI-A6719TG

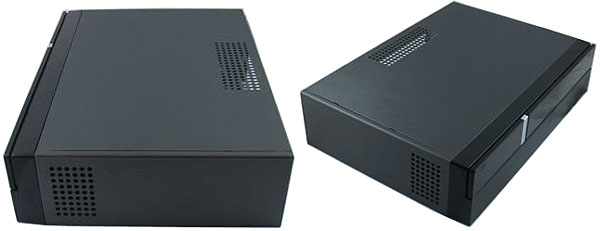

Сказать, что корпус CFI GROUP CBI-A6719TG не имеет перфорированных вентиляционных отверстий, это немного неправильно. Таковые есть и на боковой стенке и даже на верхней крышке, но они так расположены и имеют такие размеры, что даже не сразу бросаются в глаза.

CFI GROUP CBI-A6719TG

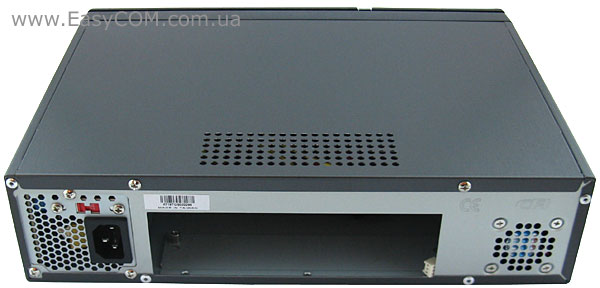

Задняя часть корпуса CFI GROUP CBI-A6719TG уже имеет более близкое сходство с «классическим» вариантом. В правой части имеется типичный разъём для кабеля питания и вентиляционная решетка блока питания, явно выполненного в традиционном варианте, а не платой преобразователем с внешним выпрямителем, как у корпуса Frontier МW-100. Особо приятно смориться перфорированное отверстие для выброса нагретого воздуха комплектным вентилятором в левой части. Будем надеяться, что наличие последнего положительно скажется на рабочих температурах содержимого.

А вот заглушки для единственной платы расширения, установку которой предусматривают большинство материнских плат соответствующего типоразмера - нет. Ещё стоит отметить, что корпус CBI-A6719TG имеет относительно широкие размеры и теоретически может вмещать в себе внушительное количество разнообразных устройств, но для уверенности следует ознакомиться с рекомендациями производителя.

Спецификация:

Типоразмер корпуса

Desktop / HTPC (Home Theater PC)

Поддерживаемые форм-факторы материнских плат

mini-ITX

Цвет

Чёрный (матовый).

Количество отсеков

5.25" внешние x 1(slim)
3.5" внутренние x 1

Поддержка плат расширения

нет

Система охлаждения

Вентилятор 40 мм.

Дополнительные разъемы ввода/вывода

Передняя панель: USB x 2 , Audio x 2 (наушники, микрофон)

Материал (покрытие)

сталь 0,6 (SECC)

Крепеж

винтовой

Блок питания

Внутренний, съемный 150 Вт
(CFI-S150X)

Размеры корпуса, мм

225 x 75 x 315

Сайт производителя

http://www.cfigroup.com/

Увы, перечень максимально сходен с миниатюрным Frontier МW-100 и отличается всего лишь возможностью установить «классический» жёсткий диск 3.5", а не «ноутбучный» 2.5", и наличием комплектного вытяжного вентилятора.

Комплект поставки

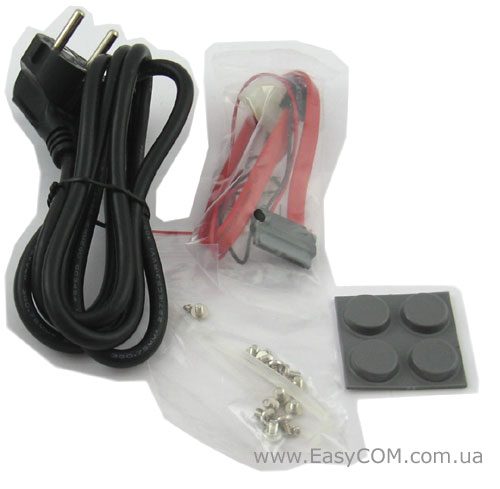

Вместе с корпусом поставляется следующая «сборочная» комплектация:

  • инструкция по сборке;
  • комплект винтов;
  • переходник SATA на ODD slims (привод);
  • самоклеящиеся ножки.

Внутреннее строение

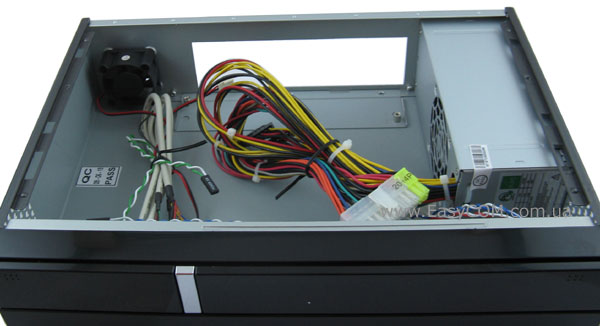

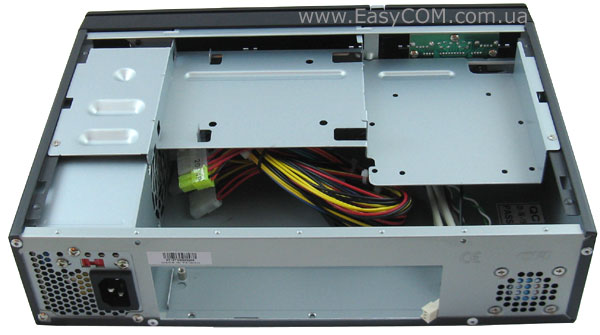

Отвинтив два винта на задней панели, стало возможным демонтировать верхнюю крышку, под которой оказалась уже знакомая конструкция корзины для привода и жёсткого диска. Даже невооружённым взглядом видно, что для производителя основным приоритетом стала минимизация высоты корпуса CBI-A6719TG.

CFI GROUP CBI-A6719TG

Демонтировав корзину для жёсткого диска и привода, сразу же следует отметить наличие встроенного в блок питания вентилятора, который будет ещё более содействовать охлаждению содержимого, вытягивая нагретый воздух. Также стоит отметить, что провода от блока питания и шлейфы подключения передней панели довольно длинные и позволяют их улаживать разными методами, что будет как никогда кстати при сборке системы.

Оценивая предусмотренные вентиляционные возможности корпуса CFI GROUP CBI-A6719TG нельзя не отметить их великолепную задумку и сбалансированность. Поступать прохладный воздух будет естественным путём через перфорированные вентиляционные отверстия боковой панели, находящиеся в передней части корпуса. А выбрасываться за пределы корпуса нагретый «горячий» воздух будет уже принудительно, благодаря комплектному миниатюрному корпусному вентилятору, имеющему нетипичные размеры 40 х 40 х 28 мм (Д.В.Ш.) и вытяжному вентилятору блока питания.

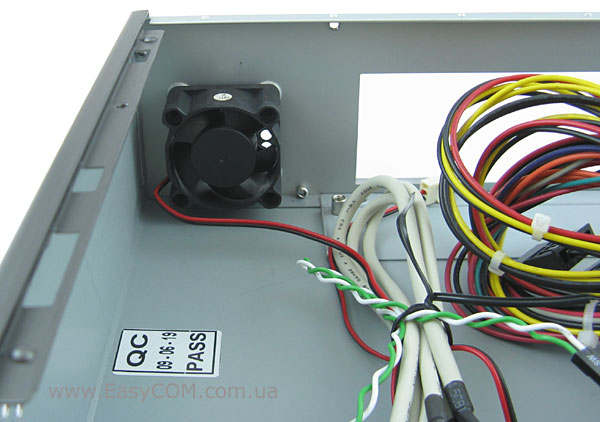

Монтируется вентилятор, к сожалению, без каких-либо антивибрационных прокладок, с помощью четырёх винтов. Рассчитан он на подключение к материнской плате и имеет трёхконтактный разъём, однако данный разъем не предполагает обратной связи по скорости, поэтому программными и аппаратными средствами не удастся определить его скорость вращения.

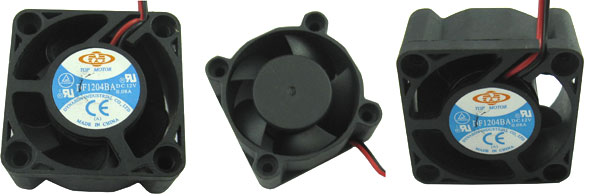

Произведён вентилятор Top Motor DF1204BA в Китае малоизвестной компанией Dynaeon Industrial . Согласно полученным данным в сети интернет, его скорость вращения крыльчатки составляет 4800 об/мин, что, несомненно, много и, скорее всего, скажется на акустическом комфорте.

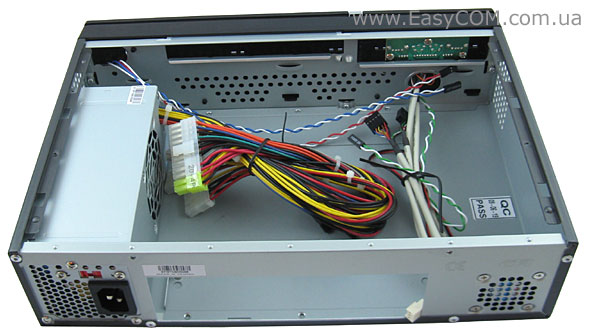

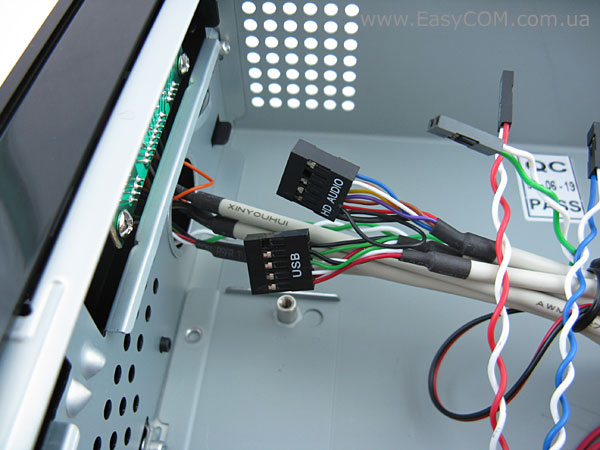

Разъёмы передней панели (USB и AUDIO) выполнены в цельном варианте, а вот подключение функциональной панели (кнопка включения и индикаторы работы системы и активности дисковой подсистемы) раздельно, что придаёт некоторой универсальности корпусу CFI GROUP CBI-A6719TG.

CFI GROUP CBI-A6719TG

Провода блока питания не имеют специфической оплётки, но стянуты пластиковыми монтажными «утяжками» для более удобного процесса монтажа.

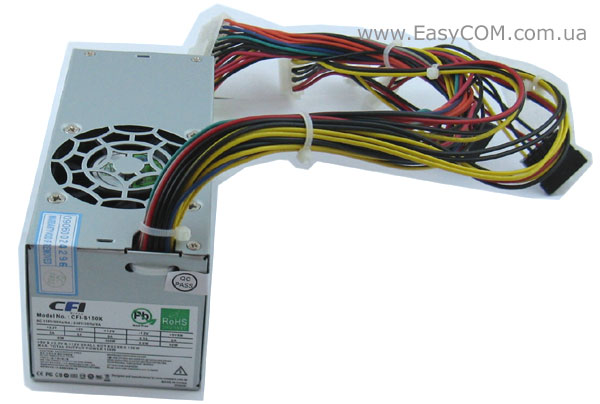

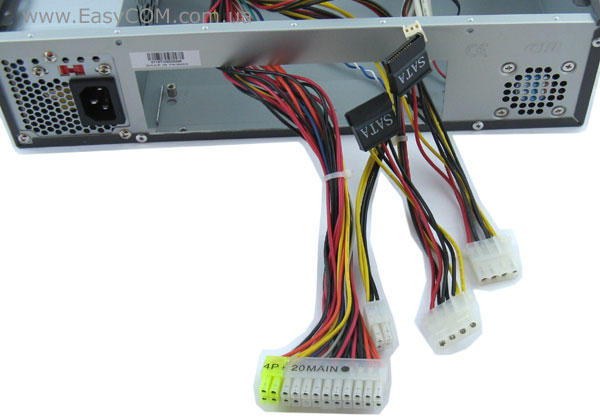

Комплектный блок питания CFI-S150X

Набор разъёмов у блока питания CFI-S150X следующий:

  • один четырёхконтактный разъём для питания процессора;
  • один разъем для питания материнской платы на 20+4 контакта (разборной);
  • два четырёхконтактных разъёма для периферийных устройств;
  • два разъёма для питания накопителей с интерфейсом SATA.

Для более подробного описания комплектного блока питания корпуса CFI GROUP CBI-A6719TG его пришлось демонтировать, отвинтив соответствующие четыре болта на задней панели.

Вытяжной вентилятор, установленный в блоке питания CFI-S150X, скорее всего, имеет типоразмер 70 х 70 х 15 мм, что для корпусов форм-фактора mini-ITX является внушительным размером с соответствующим уровнем производительности.

Комментируя паспорт блока питания CFI-S150X, в первую очередь следует заметить, что обещанная мощность 150 Вт является даже не максимальной нагрузочной, а всего лишь пиковой. То есть блок питания CFI-S150X может работать при нагрузке в 150 Вт только некоторое малое время. При длительной работе общая нагрузка не должна превышать 138 Вт. Оценивая распределение мощности по нагрузочным линиям следует отметить, что наиболее востребованная линия 12 В обеспечивает мощность до 108 Вт, чего не так то и мало, учитывая потребности большинства плат стандарта mini-ITX. Также приятно выглядят заметки «Pb» и «RoHS», что означает в свою очередь отсутствие в продукте вредных для человека тяжёлых металлов.

Особенности сборки системы

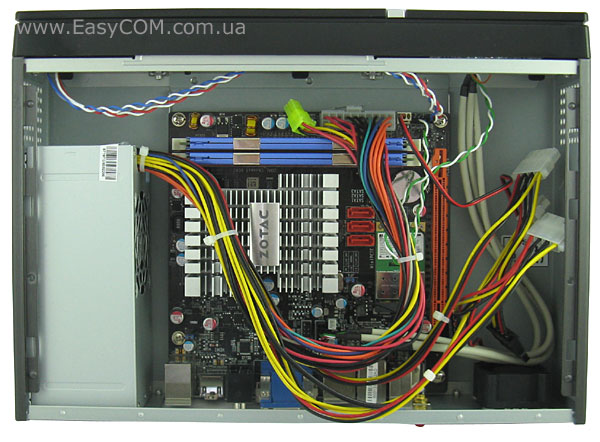

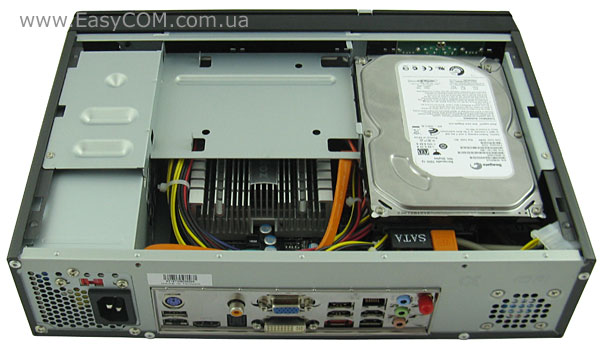

Смонтированная тестовая материнская плата ZOTAC IONITX-F-E смориться в корпусе CFI GROUP CBI-A6719TG довольно вольготно и просторно. Широкий корпус нисколько не стесняет её с боков. Особенно выгодно удалось компании производителю расположить вентилятор блока питания, который в теории будет захватывать нагретый воздух от радиатора материнской платы и, пропуская его через себя, выбрасывать за пределы корпуса. А вот с длинными проводами от блока питания и шлейфами подключения передней панели получилась «неприятность». Дело в том, что они оказались слишком длинные, что с одной стороны, вроде, и хорошо, поскольку их можно протянуть через весь корпус по периметру, а с другой стороны, эта длина несколько излишняя и ощутимо мешает при сборке.

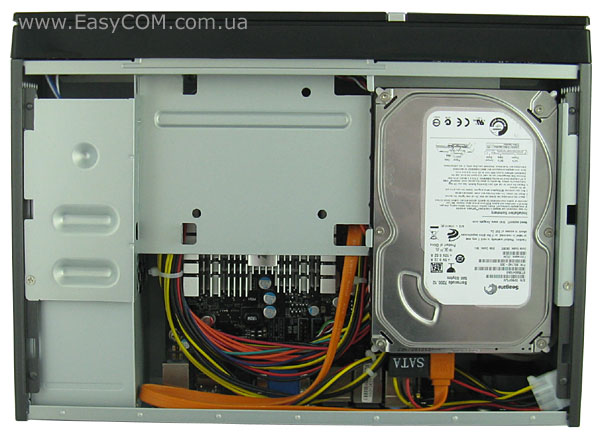

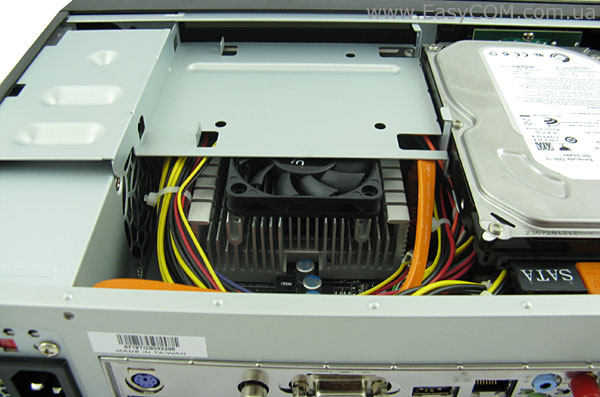

Установка корзины для жёсткого диска и привода только несколько усугубила состояние с проводами внутри корпуса. Хотя она и не придавила их к материнской плате, но системе стало там «тесно», что, в конечном счёте, отразиться на вентилируемости корпуса и, как следствие, температуре его содержимого.

Массивный радиатор материнской платы ZOTAC IONITX-F-E, после нескольких попыток расположить кабеля блока питания, удалось освободить от последних. При этом между радиатором и корзиной образовалось достаточное пространство, которое тоже можно использовать с пользой.

В виде «пользы» выступил комплектный от материнской платы низкопрофильный вентилятор. Хотя материнская плата и может стабильно работать без вентилятора, его присутствие лишним не будет. Дело в том, что связка из процессора Intel Atom N330 и системной логики NVIDIA ION с интегрированным видеоядром GeForce 9400, на которой построена материнская плата ZOTAC IONITX-F-E, хоть и имеет низкое энергопотребление, но качественное охлаждение ей не помешает. В любом случае, методика тестирования корпусов типоразмера mini-ITX предполагает два варианта, с комплектным вентилятором и без него, так что каждый читатель на примере результатов может сам сделать для себя вывод: «как увеличивается эффективность охлаждения при установке вентилятора на радиатор».

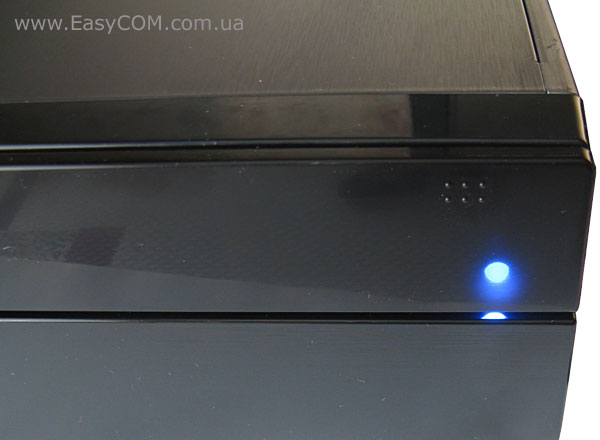

Ну и последнее замечание, которое следует озвучить перед тестированием, это слишком яркий светодиод, который сигнализирует о работе системы. Если отсек для привода находиться в открытом состоянии, то последний даже немного «слепит» пользователя.

А вот в закрытом состоянии створки, светодиод получается прикрыт панелью, которая как бы тонирует его. Но, тем не менее, его интенсивное свечение отчётливо видно даже через панель.

Тестирование

Для тестирования корпуса использовалось следующее оборудование:

Материнская плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жёсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

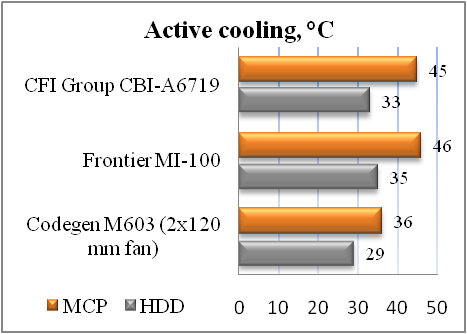

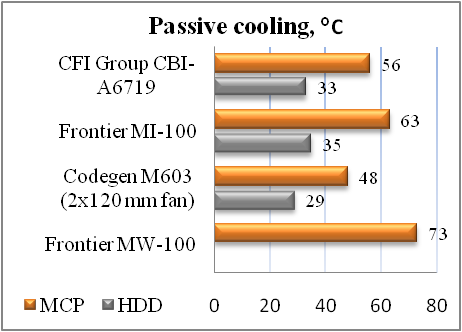

Для более чёткого представления об эффективности вентиляции в корпусе CFI GROUP CBI-A6719TG проведем более детальное сравнение с оппонентами:

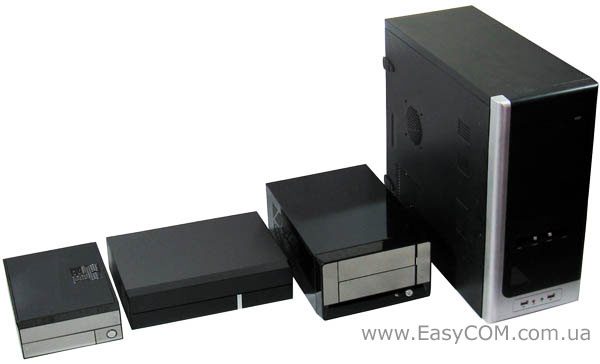

  • CODEGEN M603 является представителем класса Midi-Tower и по габаритам с виновником сегодняшнего обзора CFI GROUP CBI-A6719TG не идёт ни в какое сравнение. Поэтому вполне очевидно что, в случае как пассивного, так и активного охлаждения, исследуемый сегодня корпус CFI GROUP CBI-A6719TG оказался немногим хуже. Разница в девять градусов при активном охлаждении и в восемь при пассивном относительно сносная «жертва», которую следует принести за значительное уменьшение габаритов системы.
  • Frontier MW-100 показал не такие хорошие возможности охлаждения как тестируемый сегодня корпус. Из-за своих миниатюрных габаритов (235 х 62 х 185 мм) он оказался «виновником» разогрева тестовой материнской платы до 73°С, что на 17°С больше, нежели при использовании CFI GROUP CBI-A6719TG.
  • Frontier MI-100 значительно отличается строением и габаритами от CFI GROUP CBI-A6719TG. Не смотря на то, что он также относиться к классу mini-ITX, он рассчитан на более мощное и функциональное содержимое, о чём говорит комплектный блок питания с нагрузочной способностью 250 Вт и возможность установки платы расширения (в том числе дискретной видеокарты). Высота корпуса позволила ему почти не «отставать» от тестируемого сегодня CBI-A6719TG при активном охлаждении, но, увы, при пассивном охлаждении материнской платы он показал порядком худшие результаты (в следующем материале мы постараемся выяснить почему).

В процессе тестирования удалось обнаружить некоторый недостаток корпуса CFI GROUP CBI-A6719TG. Дело в том, что комплектный вентилятор DF1204BA оказался не только шумноватым, но и создавал ощутимую вибрацию, которая передавалась на стенки корпуса.

Выводы

Что ж, корпус CFI GROUP CBI-A6719TG показал себя неоднозначно. Корпус имеет строгий внешний вид, компактные габариты и крайне удачную стилизацию под классический DVD-проигрыватель. Также следует добавить к его достоинствам относительно мощный блок питания CFI-S150X, который, скорее всего, позволит установить даже материнские платы с дискретным процессором, отличающимся более высоким энергопотреблением, чем модели линейки Intel Atom. Но немного смущает отсутствие возможности установки единственной, предусмотренной материнскими платами стандарта mini-ITX, платы расширения, которая в домашней мультимедийной системе была бы очень кстати (например TV-Tuner или дискретная звуковая карта). Кроме того корпус комплектуется достаточно шумным, особенно как для мультимедийной системы, вентилятором. Хотя именно вентилятор и позволяет заметно улучшить эффективность вентиляции, но, вероятнее всего, его придется отключить или заменить.


Авторы: Дмитрий Синчевский, Александр Черноиван

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленный для тестирования корпус.

Выражаем благодарность компаниям Kingston и ZOTAC за предоставленное для тестового стенда оборудование.

Статья прочитана раз(а)
Опубликовано : 12-02-2010
