Обзор корпуса Chieftec Giga GX-01SL

В этот раз к нам попал большой и крепкий корпус от компании Chieftec из серии «GIGA». Компания уже давно занимается производством корпусов и заслужила большое уважение среди пользователей благодаря качественному и надежному изготовлению продукции имеющей стильный дизайн.

Доставшийся нам корпус Chieftec Giga GX-01SL имеет серебряный цвет с черной вентиляционной решеткой,  хотя существуют еще модели GX-01B и GX-01BL с инверсным цветовым исполнением, т.е. черного цвета с серебристой вентиляционной решеткой. Корпус Chieftec Giga GX-01SL может комплектоваться блоком питания мощностью 400 Вт, 450 Вт, 500 Вт или 550 Вт, мы же протестируем корпус без блока питания в комплекте.

Смотрим на спецификацию:

Модель

Chieftec Giga GX-01SL

Типоразмер корпуса

Midi Tower

Поддерживаемые форм-факторы материнских плат

ATX, Micro ATX

Количество отсеков

5,25" внешние x 4
3,5" внешние x 1
3,5" внутренние x 5

Поддержка плат расширения

7

Дополнительные разъемы ввода/вывода

USB x 2 , IEEE 1394 x 1, Audio x 2 (наушники, микрофон)

Материал

сталь 1 мм

Система охлаждения

Передняя панель: 2 x 80 мм
Задняя панель: 120 мм
Боковая панель: 2х 92 мм

Кнопки

Power, Reset

Индикаторы

Power, HDD

Блок питания

отсутствует

Размеры корпуса (ВхШхГ), мм

473 x 205 x 522

Масса (нетто), кг

12,5

Сайт производителя

http://www.chieftec.com/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

Chieftec Giga GX-01SL

Корпус Chieftec Giga GX-01SL упакован в большую коробку, которая оформлена в черно-зеленых тонах и не оснащена ручкой для переноски.  Лицевая ее часть достаточно информативно заполнена фото с комментариями основных особенностей корпусов серии «GIGA». С обратной стороны приведена часть спецификации, в которой для полноты картины не хватает сведений о габаритных размерах, весе и толщине стали.

Chieftec Giga GX-01SL

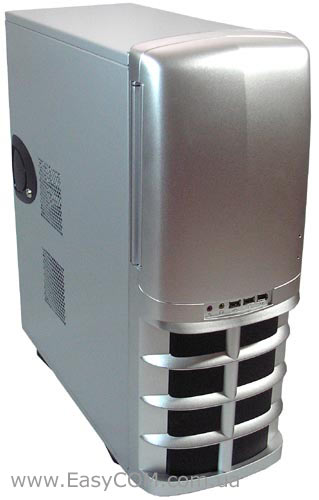

Название серии «GIGA» говорит само за себя. Это большой и высокий корпус, изготовленный из толстой 1 мм стали, весом 12,5 кг. В целом Chieftec Giga GX-01SL  имеет очень презентабельный и строгий  внешний вид. Передняя панель и дверь сделаны из пластика. Приблизительно посередине размещена панель быстрого доступа: два разъема USB, два Audio разъема для микрофона и наушников, и IEEE 1394.  В нижней части передней панели имеется вентиляционная сетка черного цвета, сильно контрастирующая с серебряным цветом декоративно выполненных ребер. На передней панели четко просматривается центральная линия, как на немного округой двери, так и на вертикальном ребре жестокости нижней части.

Chieftec Giga GX-01SL

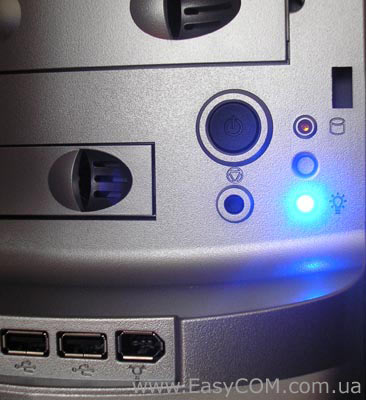

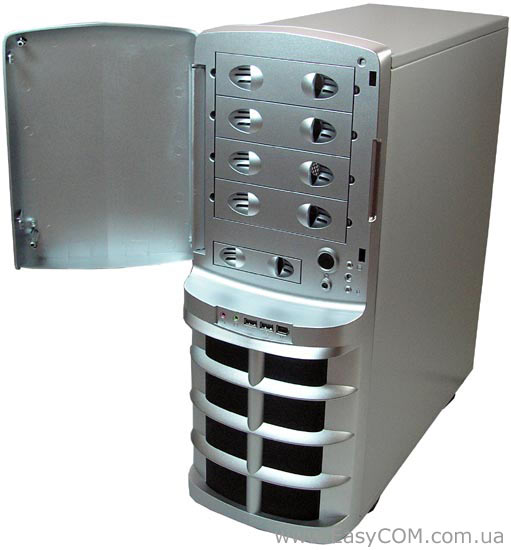

Легкая пластиковая дверь скругленной формы закрывается на защелку и скрывает отсеки внешних устройств, а также кнопки. Корпус имеет четыре отсека для устройств 5,25" и один для 3,5" устройств. Рядом с 3,5" отсеком  расположена большая кнопка Power и маленькая кнопка Reset, причем для того, что бы нажать на последнюю, необходимо воспользоваться каким-нибудь предметом, например авторучкой, т.к. пальцем ее не нажать.

Chieftec Giga GX-01SL

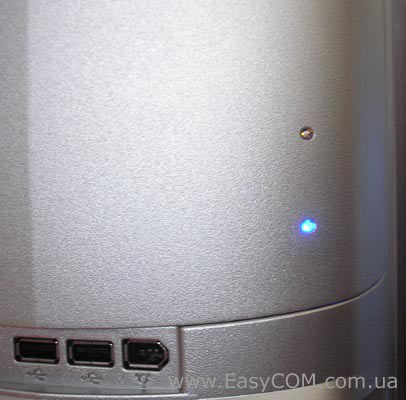

Чуть правее кнопок расположены стандартные индикаторы включенного компьютера и активности жестких дисков, синего и красного цвета соответственно.

Для того, чтобы индикаторы были видны за закрытой дверью, специально напротив них вставлен прозрачный пластик.

Chieftec Giga GX-01SL

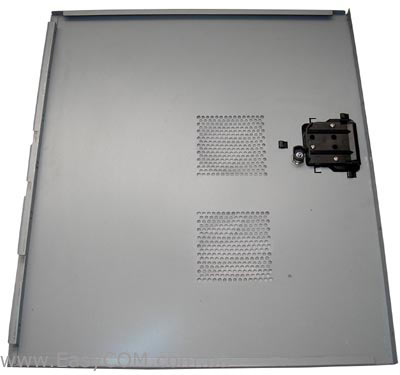

Передняя панель корпуса по габаритам выше его шасси. Левая боковая панель имеет вентиляционные решетки напротив предполагаемого местонахождения процессора и карт расширения. На ней можно установить два 92 мм вентилятора.

Chieftec Giga GX-01SL

Боковая панель достаточно хорошо держится за счет защелки с замком на удобной большой ручке. Но сзади она все же по обыкновению, для лучшей фиксации, «подстрахована» двумя ручными винтами.

Chieftec Giga GX-01SL

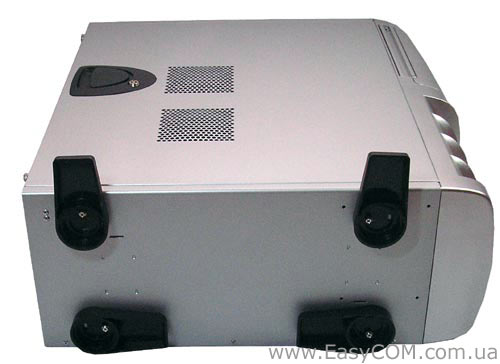

Корпус стоит на четырех больших «ножках», которые можно поворачивать на 90˚ в зависимости от нужной вам степени устойчивости.

Chieftec Giga GX-01SL

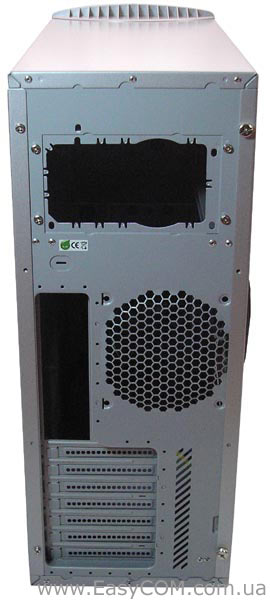

Задняя панель корпуса Chieftec Giga GX-01SL стандартного вида. Заметно отсутствие блока питания, монтажные отверстия сделаны только для установки одного 120 мм вентилятора. Напротив расположения карт расширения в панели сделана небольшая вентиляционная решетка.

Chieftec Giga GX-01SL

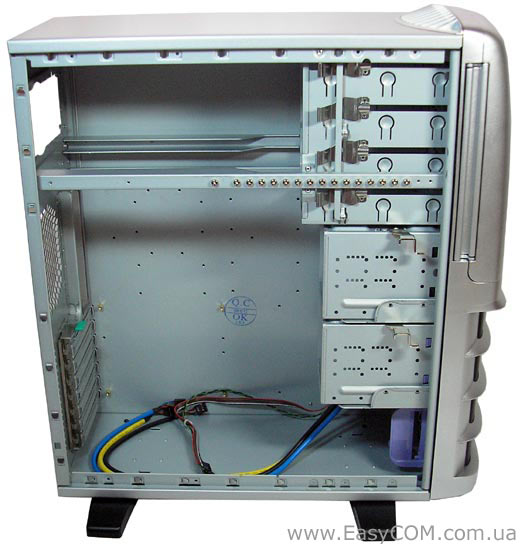

Внутри корпуса очень просторно. Сразу бросается в глаза дополнительное ребро жесткости шасси, устраняющее прекосы конструкции и поддерживающее снизу блок питания. Далеко не каждый корпус обладает такой особенностью.  Кромки и углы шасси хорошо обработаны и прожаты. Шлейфы всех портов панели быстрого доступа (USB, Audio и IEEE 1394) очень удобно выполнены в виде цельных разъемов. Для лучшего прижатия и устранения вибраций левой боковой панели в верхней, нижней и задней части шасси имеются небольшие пластинчатые прижимы.

Chieftec Giga GX-01SL

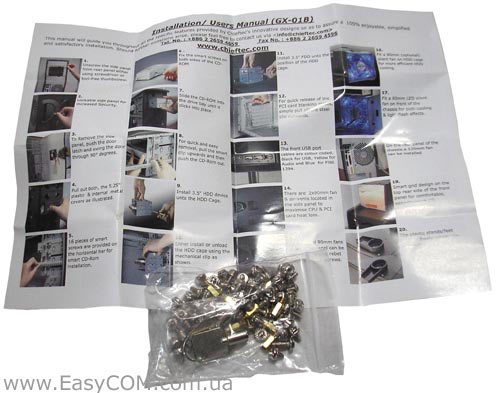

Внутри корпуса находилась небольшая инструкция, набор крепежных винтов и ключи.

Chieftec Giga GX-01SL

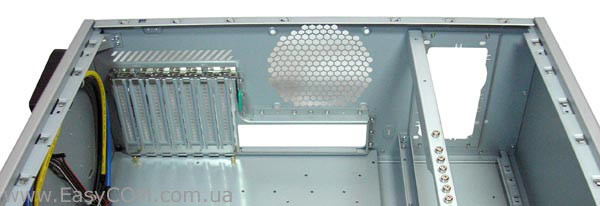

На задней панели нет предустановленного вентилятора, а только монтажные отверстия для 120 мм варианта. Все семь заглушек плат расширения съемные и имеют общую безвинтовую систему крепления. Заглушки панели ввода/вывода нет вовсе.

Chieftec Giga GX-01SL

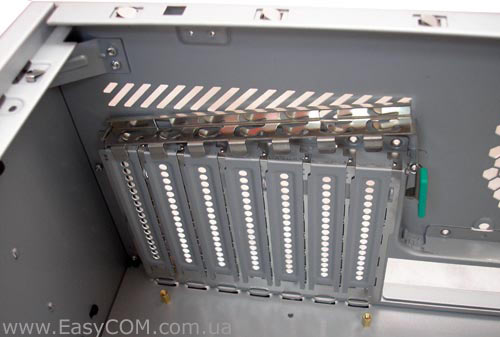

В заглушках сделаны отверстия для вентиляции, которые позволяют создавать дополнительный поток воздуха возле видеокарты и остальных плат. Общая безвинтовая система крепления выполнена в виде длинной пластины, которая надежно прижимает платы сверху и сбоку. Крепление очень удобное и простое в эксплуатации, а главное оно обеспечивает хорошую фиксацию плат.

Chieftec Giga GX-01SL

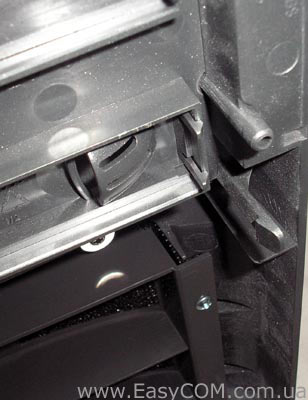

Впереди сверху находится четыре отсека для внешних 5,25"устройств. Причем крепятся приводы для оптических дисков специальным образом. Для начала вам нужно будет вкрутить по два винта с каждой стороны устанавливаемого привода. Причем, использовать нужно винты с удлиненной шляпкой, которые вкручены в ребро жесткости внутри корпуса. После этого, предварительно сняв пластиковую крышку и выломав заглушку, вы подаете устройство в отсек по специально сделанной в шасси прорези. В конце хода привода шляпка винта попадает в защелку, которая фиксирует его положение. Для устранения дребезга предусмотрены вырезанные полукругом и чуть вогнутые во внутрь отсека прижимы. Чтобы извлечь устройство из корпуса нужно лишь приподнять шляпку защелки и надавить на устройство. Защелки установлены только с левой стороны.

Chieftec Giga GX-01SL

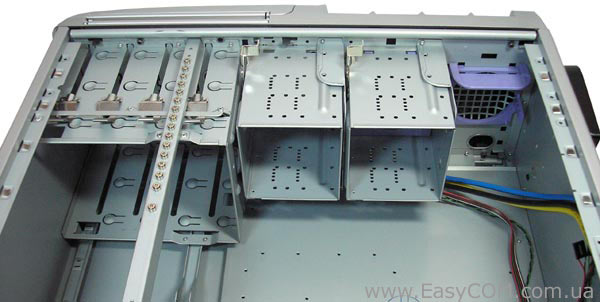

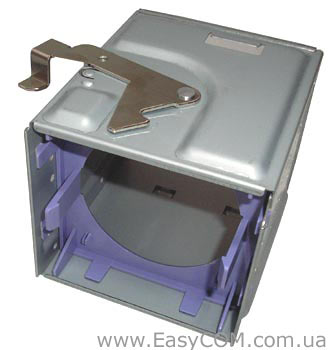

В корпусе Chieftec Giga GX-01SL имеются две съемные корзины с возможностью размещения по три 3,5" устройства. Внешнее устройство этого же размера также устанавливается в верхнюю корзину, напротив имеющегося в панели «выхода». Итого мы получаем возможность размещения в корпусе 5-6 жестких дисков.  Напротив нижней корзины  и под ней в шасси сделана вентиляционная решетка для двух 80 мм вентиляторов, которые можно установить в «держатели». Один пластиковый «держатель» сиреневого цвета установлен на шасси в самом низу, а другой встроен в корзину жестких дисков.

Chieftec Giga GX-01SL

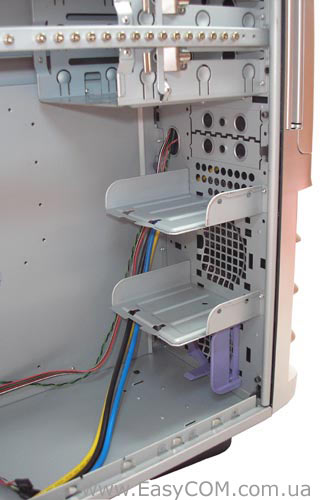

Чтобы снять корзину нужно повернуть ручку и потянуть ее в сторону задней панели. Для уменьшения хода назад, с левой стороны «борт» удерживающей подставки укорочен.

Chieftec Giga GX-01SL

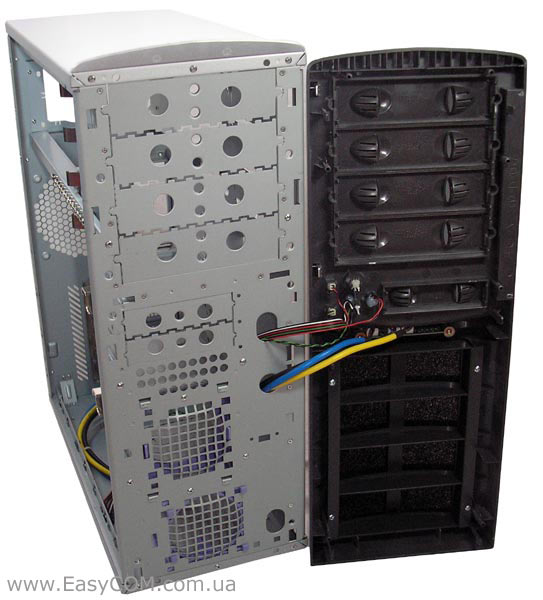

Передняя панель держится на шести защелках. Но в принципе, для инсталляции устройств снимать переднюю панель не нужно.
